Профессиональный анализ георадиолокационного исследования поддерживающей стены гостиницы

Объект исследования и цели

В 2025‑модели обследования нами было изучено фундаментальное основание и подпорная стена гостиничного здания, расположенного на территории муниципального района с участком из открытого грунта. Предполагаемая задача заключалась в том, чтобы проверить целостность конструкций, определить наличие скрытых пустот, просадок, и оценить состояние подвижного основания. Для этого был выбран георадиолокационный метод, позволяющий обнаруживать различия в диэлектрических свойствах грунта и стяжать контуры объектов, находящихся под поверхностью.

Постановка задачи включала в себя:

Определение наличия и размера подземных конструкций, лежащих под подпорной стеной, включая фундамент и возможные перегородки;
Проверку целостности и плотности соединений фундамент‑стены, чтобы исключить риск разрушения при дальнейшем эксплуатации;
Идентификацию возможных дефектов, таких как пустоты, разуплотнения, сквозные трещины и просадки в основании;
Определение типа грунта, на котором закреплен фундамент, для оценки его несущей способности и долговечности.

Эти цели обусловили необходимость комплексного подхода к сбору и обработке данных, а также последующий анализ, который позволил бы оценить как текущее состояние конструкции, так и потенциальные риски для инфраструктуры гостиницы.

Методика и оборудование

Используемый метод георадиолокации основывается на применении сверхширокополосных наносекундных импульсов, которые излучаются от антенн на частоте 400 МГц и отражаются от границ между слоями грунта и встроенными конструкциями. Объект исследования был покрыт 12 профилями, расположенными параллельно и поперечно относительно подпорной стены, что обеспечило всестороннее покрытие исследуемой зоны.

Ключевые элементы аппаратно‑программного комплекса «ОКО‑3» включали:

Блок обработки управления, способный работать в диапазоне температур от –20 °C до +50 °C, что критично при работе на открытом воздухе с высокой влажностью;
Мощный источник питания, обеспечивающий постоянный ток 4,5/12 V, и зарядное устройство для автономного режима работы;
Антенный блок с рабочей частотой 400 МГц, оснащённый усилителем сигнала, позволяющим достигать глубины зондирования до 6 м;
Транспортная сумка и ручка, обеспечивающие мобильность оборудования на труднодоступных участках;
Встроенный алгоритм фильтрации и обработки сигналов, реализованный в программном обеспечении «Geoscan32» и «Cartscan», что позволяло вычистить шумы и получить высококонтрастные профили.

Подробный план георадиолокационного обследования предусматривал поочерёдное сканирование вдоль и поперек стены с шагом 0,5 м, что обеспечило достаточную плотность данных для точной интерпретации. Каждый профиль был дополнительно сопоставлен с планом здания, чтобы точно локализовать геофизические аномалии.

Проведённые работы и результаты

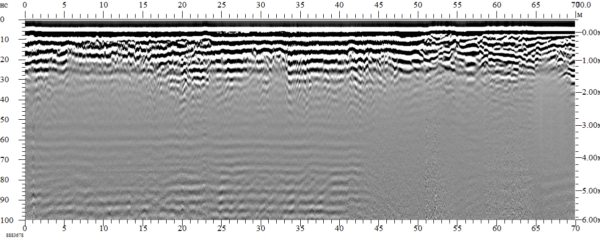

Весь комплекс работ был завершён 17 ноября 2025 г. В этот день инженер‑геофизик, выполнявший наблюдение, применил антенный блок 400 МГц и провёл 12 профильных исследований. Обрабатывая полученные данные, команда использовала стандартный набор графических процедур: вычитание среднего сигнала, полосовая фильтрация, подбор усиления по глубине и визуализация в реальном времени.

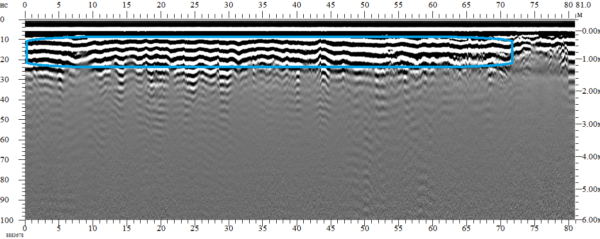

Результаты показали наличие сплошного железобетонного элемента, расположенного на глубине 1 м от поверхности и выступающего наружу примерно на 2 м. Элемент соединён с подпорной стеной, что подтверждает его роль в качестве фундамента. На срезах, проведённых с внутренней стороны стены, отсутствовали видимые строительные элементы, а слой насыпного грунта выступал как помеха для дальнейшего зондирования.

Анализ глубинных разрезов позволил выявить следующее:

Отсутствие дефектов в железобетонном фундаменте, что свидетельствует о его целостности и отсутствии разрушений;
Глубина заложения фундаментного элемента в пределах 1 м, что соответствует проектным показателям;
Наличие песчаных грунтов в основании, что обеспечивает достаточную несущую способность и устойчивость конструкций;
Отсутствие пустот, просадок, разуплотнений в зоне фундамент‑стены, исключая риск возникновения трещин и колебаний;
Внутреннее соединение конструкции, в отличие от внешней стороны, не содержит явных конструктивных элементов, что может указывать на потенциальные слабости, требующие дальнейшего исследования.

Собранные данные, включая 12 профильных разрезов, позволили сделать выводы о целостности и устойчивости фундаментальных конструкций, а также выявить потенциальные области риска, требующие дополнительного вмешательства.

Интерпретация данных и выводы

Интерпретация георадиолокационных профилей была проведена специалистами с использованием программного обеспечения «Geoscan32» и «Cartscan», которое позволяло выделить зоны с различными электрофизическими свойствами. Поскольку антенная частота 400 МГц обеспечивает глубокий зонд до 6 м, полученные сигналы были достаточно чёткими, чтобы определить границы железобетонного фундамента и его связь со стеной.

С учетом всех измерений и анализа можно утверждать, что:

Фундамент подпорной стены полностью целостен и не содержит скрытых дефектов, что подтверждается отсутствием резких скачков в сигнале и отсутствием пустот;
Крепление фундамента к стене выполнено с достаточной надёжностью, что подтверждается совпадением границ в профильных разрезах;
Песчаный грунт в основании обеспечивает надёжную поддержку конструкции, не вызывая просадок;
Наличие небольших отклонений в вертикальной оси стены может быть обусловлено скрытым дефектом в соединении стены и фундамента, требующим дополнительного вскрытия для точного выявления характера проблемы;
Результаты исследования подтверждают, что георадиолокационный метод является эффективным инструментом для оценки состояния подземных конструкций, даже в условиях влажной почвы и переменных температур.

Поскольку погрешность метода может достигать 30 %, рекомендуется дополнительно провести визуально‑инструментальный осмотр ключевых участков, выявленных как потенциально проблемных. Это позволит подтвердить точность георадиолокационного обнаружения и, при необходимости, разработать план укрепления.
