Обследование произведено с визуально и с применением контрольно-измерительной аппаратуры. Выполнена фотофиксация объекта экспертизы.



1.Конструкция обследуемой кровли.

Конструкция кровли установлена при ее визуальном осмотре.

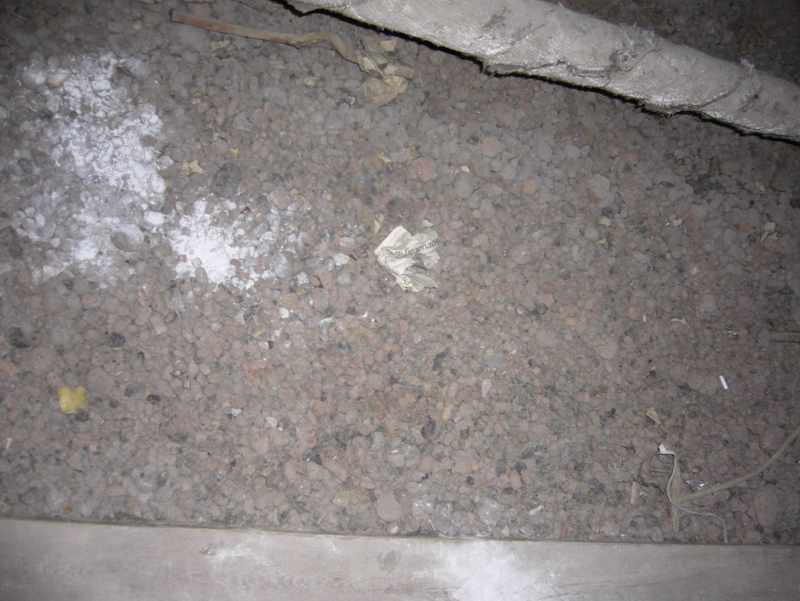

Утеплитель кровли керамзитовый гравий. Толщина утеплителя-15-17 см.

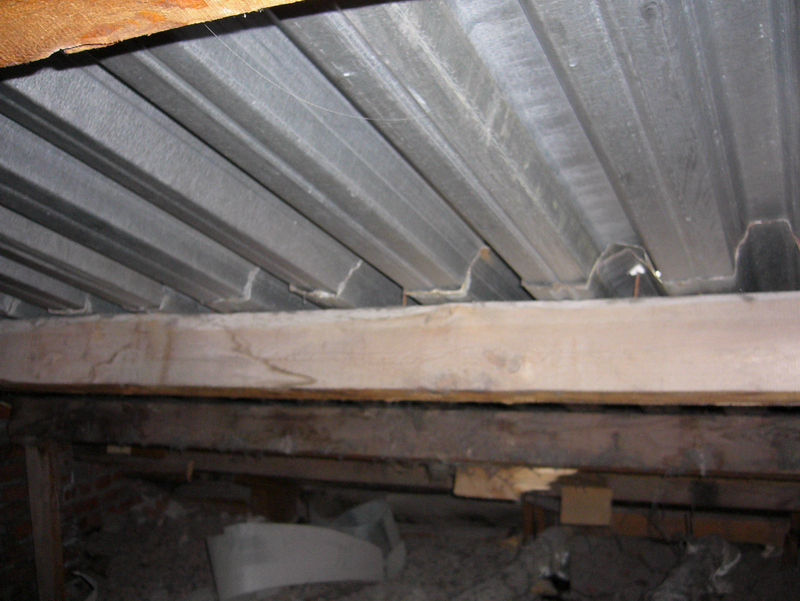

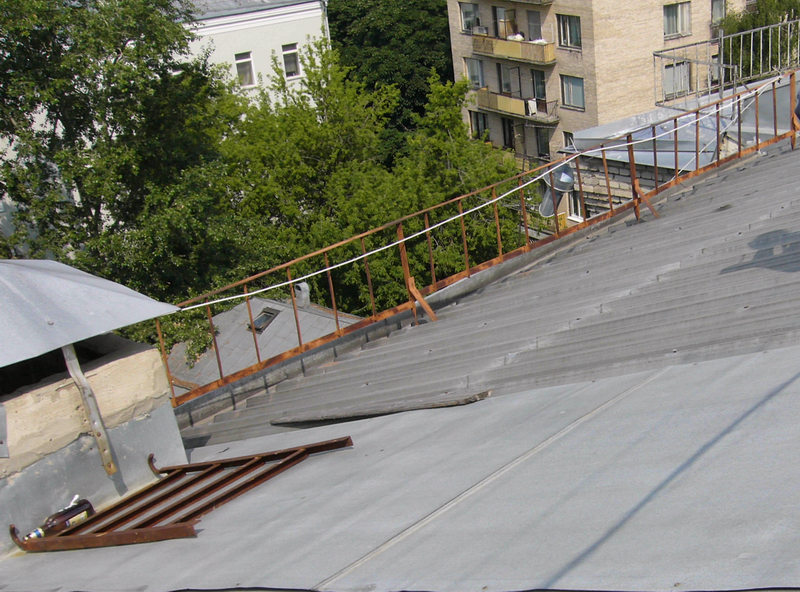

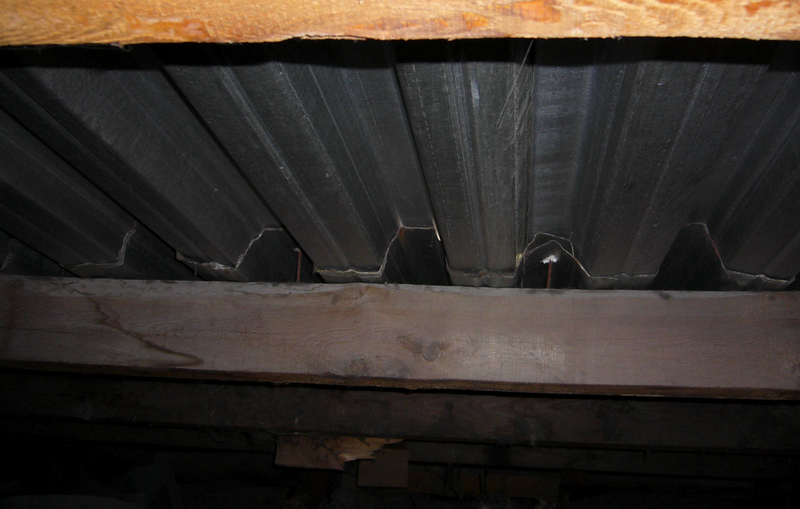

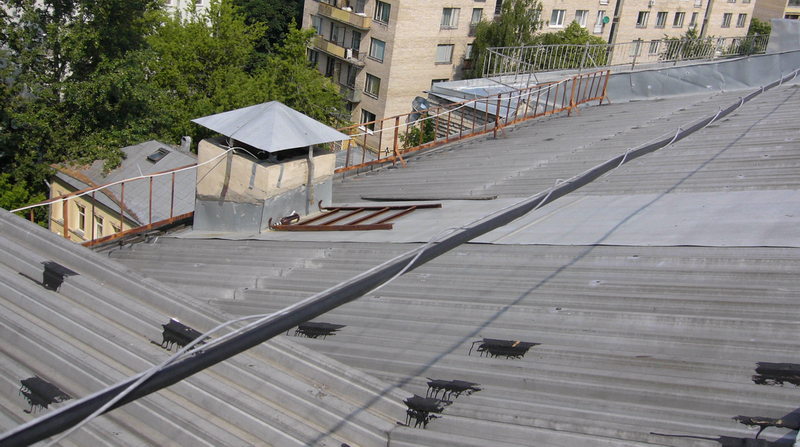

Кровля здания 2-х скатная с наружными водостоками. Покрытие кровли- оцинкованный профнастил.

2. Конструкция наружной стены мансарды.

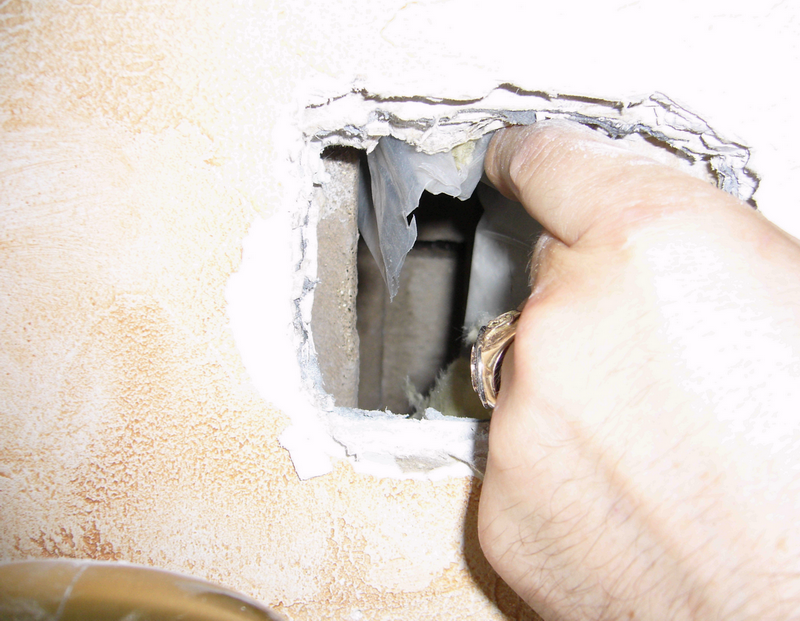

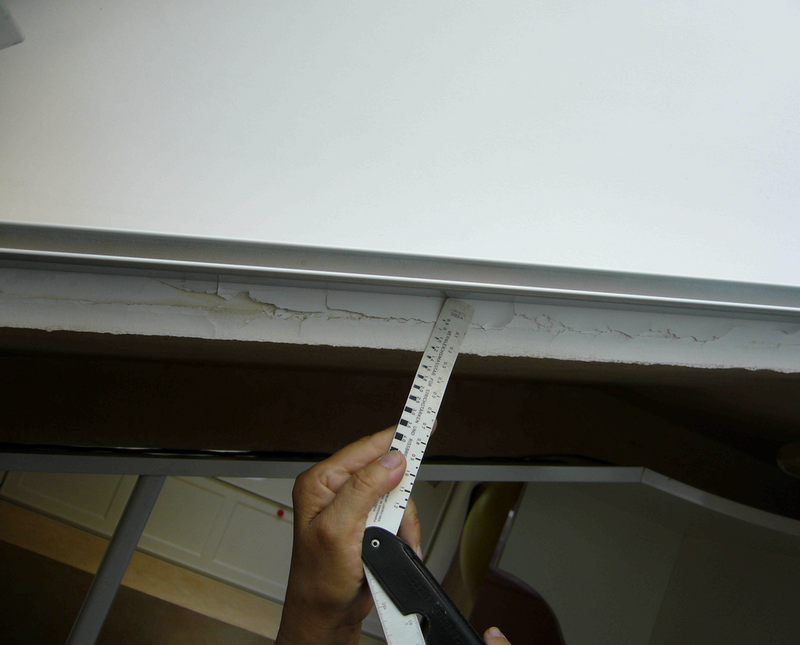

Конструкция наружной стены мансарды установлена в результате зонадажа.

Стена состоит из следующих слоев.

№ слоя Наименование слоя Толщина, см
1 Гипсоволокнистый лист монтажной штукатурки 1
2 Пенофол фольгированный 5
3 Гипсоволокнистый лист монтажной штукатурки 2
4 Минераловатный утеплитель ИЗОВЕР 5
5 Полистирольный утеплитель Пенопласт 5
6 Обрешетка брусовая 4х5
7 Пароизоляция. Полиэтиленовая пленка 0.05
8 Кровельный лист из профнастила 0.08

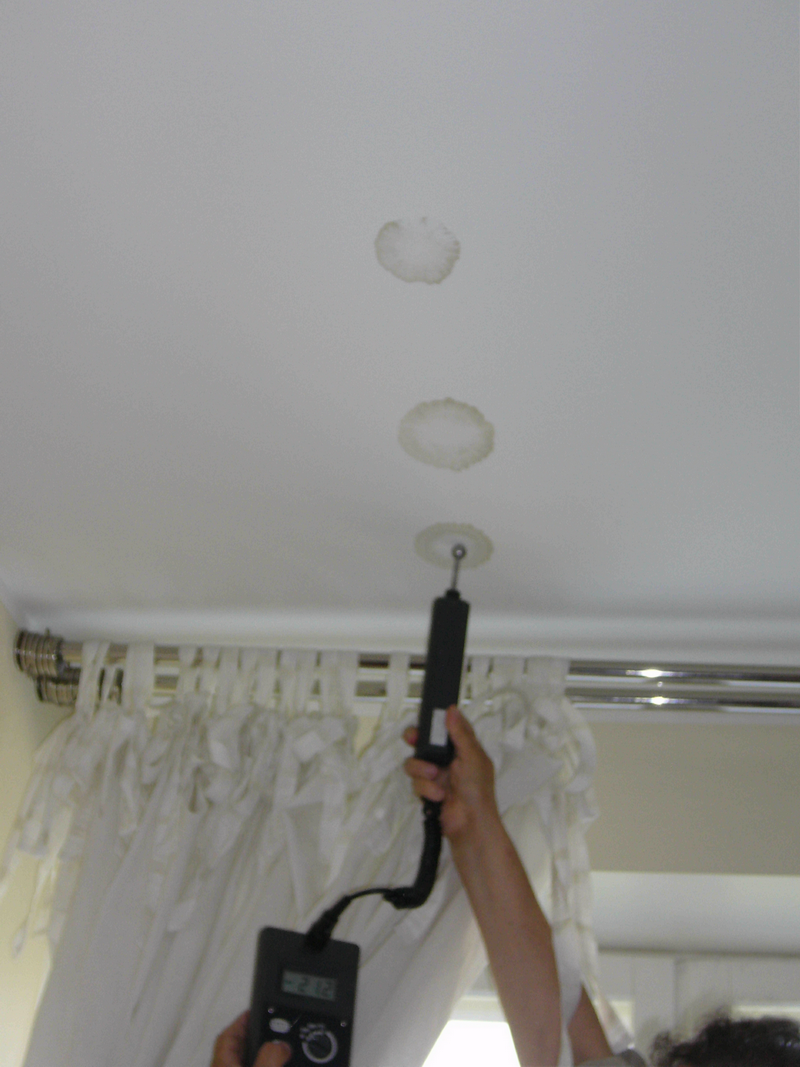

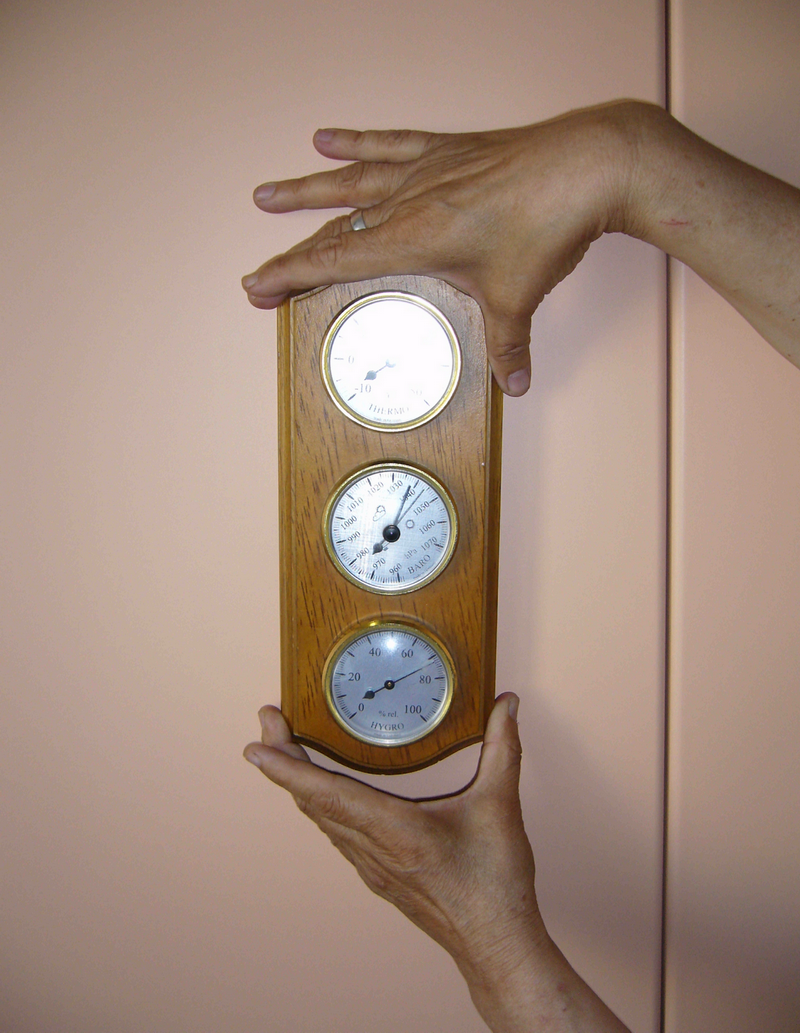

Инструментальные замеры параметров микроклимата помещения мансарды показали следующее.

При выключенном кондиционере:

Влажность помещения составляетW= 75 %( превышает допустимые значения)

Температура воздуха в помещении t=29ºС

Температура воздуха снаружи t=32ºС

В соответствии с требованиями СНиП 41-01-2003 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ПРИЛОЖЕНИЕ В . ДОПУСТИМЫЕ НОРМЫ ТЕМПЕРАТУРЫ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА В ОБСЛУЖИВАЕМОЙ ИЛИ РАБОЧЕЙ ЗОНЕ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНО-БЫТОВЫХ И ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ В ТЕПЛЫЙ ПЕРИОД ГОДА

Таблица В.1

Назначение помещения Категория работ Температура, °С Скорость движения воздуха, м/с, не более Относительная влажность воздуха, %, не более
в обслуживаемой или рабочей зоне На постоянных рабочих местах на непосто-янных рабочих местах
на постоянных и непостоянных рабочих местах
1 2 3 4 5 6 7
Жилое, общественное, администра-тивно-бытовое Не более чем на 3 °С выше расчетной температуры наружного воздуха (параметры А)* 0,5 65**

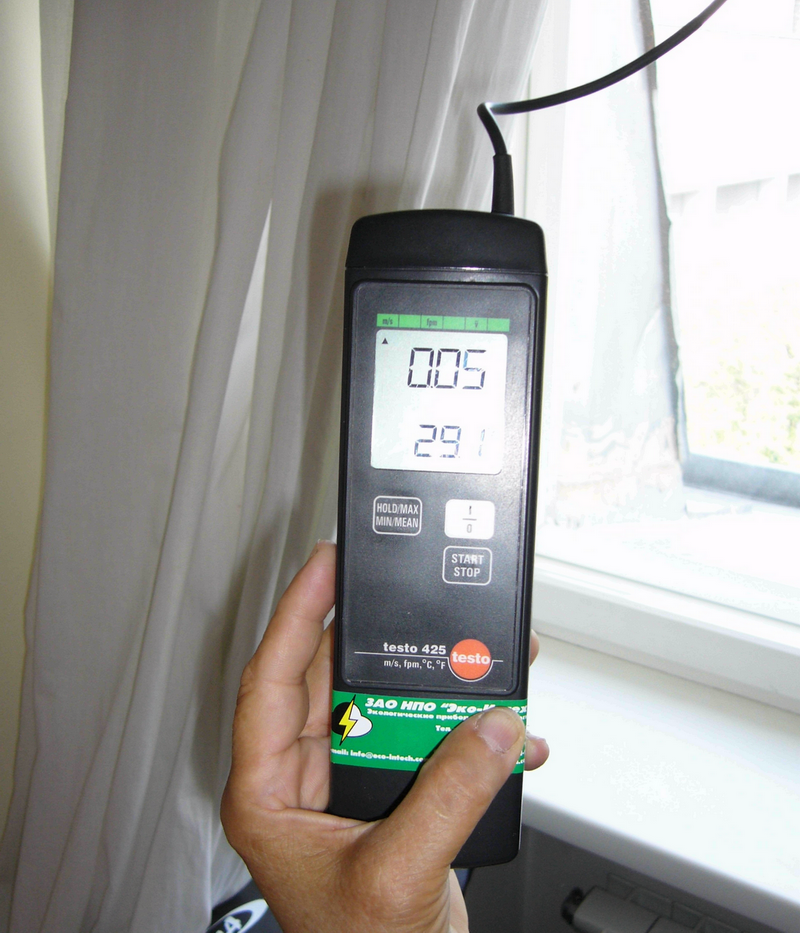

Скорость движения воздуха – не более 0.05м 3/час( не соответствует требованиям строительных норм.

В соответствии с требованиями СНиП 31-01-2003 ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ( извлечение)9.2 Расчетные параметры воздуха в помещениях жилого дома следует принимать по оптимальным нормам ГОСТ 30494. Кратность воздухообмена в помещениях следует принимать в соответствии с таблицей 9.1.

Таблица 9.1

Помещение Кратность или величина воздухообмена, м3 в час, не менее
в нерабочем режиме в режиме обслуживания
Спальная, общая, детская комнаты 0,2 1,0
Библиотека, кабинет 0,2 0,5
Кладовая, бельевая, гардеробная 0,2 0,2
Тренажерный зал, бильярдная 0,2 80 м3
Постирочная, гладильная, сушильная 0,5 90 м3
Кухня с электроплитой 0,5 60 м3
Помещение с газоиспользующим оборудованием 1,0 1,0 + 100 м3 на плиту
Помещение с теплогенераторами и печами на твердом топливе 0,5 1,0 + 100 м3 на плиту
Ванная, душевая, уборная, совмещенный санузел 0,5 25 м3
Сауна 0,5 10 м3 на 1 человека
Машинное отделение лифта По расчету
Автостоянка 1,0 По расчету
Мусоросборная камера 1,0 1,0

На основании зондажа стены мансарды установлено следующее.

Теплоизоляционные слои не закреплены жестко, и надлежащей тепловой защиты не обеспечивают.

Дополнительная теплоизоляция, выполненная пенофенолом, в работу не включена, так как сжата между гипсокартонными листами.

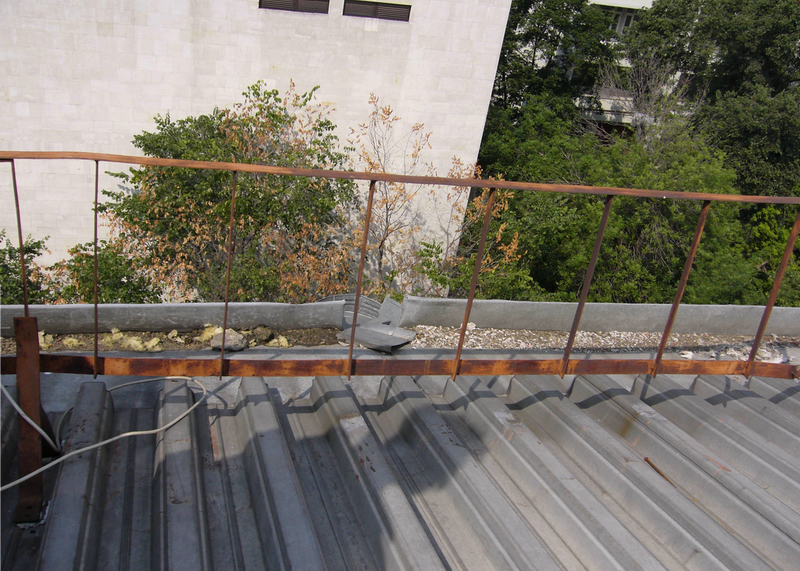

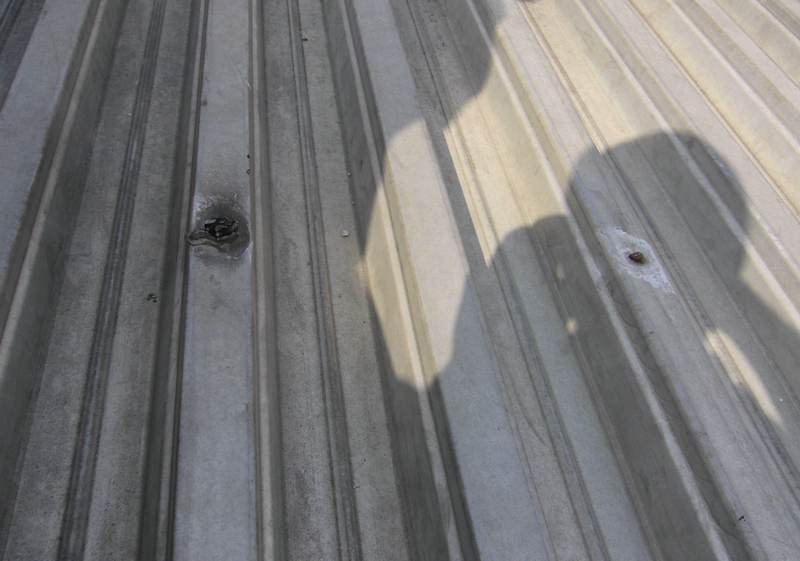

В кровельном покрытии зафиксированы сквозные свищи, через которые атмосферная влага попадает по стенам мансарды в помещение( Фото №16).

В период снегопадов на водосточном желобе скапливается снег, который ветром задувается под обрешетку кровли и наледи.( см. Фото №13)

Механизм образования наледей

Образование наледей и сосулек на теплой крыше:

1 — снег

2 — вода

3 — лед

4 — поток тепла

Осадки в виде снега, находясь на кровле, не представляют собой какой-либо опасности. Однако если создаются условия для таяния снега под действием какого-либо источника тепла, он превращается в воду. Если у образовавшейся талой воды отсутствуют пути для быстрого ухода с кровли, при наступлении соответствующей отрицательной температуры она замерзает, превращаясь в лед. Поскольку условия для таяния (и скорость плавления) у льда и снега различны, при следующем кратковременном действии источника теплоты возможно не таяние, а, напротив, увеличение ледовой пробки.
Такой механизм образования наледи может приводить к образованию сосулек длиной в десятки метров и весом в сотни килограмм.

Источниками тепла являются:

  • Атмосферное тепло. Если суточные температуры воздуха колеблются с амплитудой, достигающей 15°С, то при колебаниях в диапазоне +3°: +5°С днем и -6°:-10°С ночью создаются наиболее благоприятные условия для образования наледи. Весной к ним можно добавить излучение Солнца. Хотя поверхности снега и льда отражают большую часть падающего на них излучения, но даже небольшой налет грязи резко увеличивает коэффициент поглощения. Кроме того, быстро нагреваются оголившиеся участки кровли, и таяние идет с внутренней стороны слоя. Поэтому образование наледи весной всегда более интенсивно, чем осенью.
  • Собственное тепловыделение кровли. Тепловыделение имеет место на любой кровле. В минимальной степени это происходит на кровлях с проветриваемым чердаком. Однако распространившееся в последнее время использование чердачного пространства для проживания (мансарды), или в качестве технического этажа (где устанавливается большое количество мощного оборудования для отопления, вентиляции и кондиционирования) резко меняет требования к конструкции кровли. Недостаточно эффективная теплоизоляция приводит к тому, что под поверхностью лежащего на кровле снега (представляющего собой неплохой теплоизолятор) идет постоянное капельное таяние снега, причем, этот процесс происходит на всей поверхности крыши. Такие кровли можно назвать теплыми. Для них характерно образование наледи в более широком диапазоне температур воздуха, что фактически может означать опасность образования сосулек в течение почти всего холодного сезона.

На сегодняшний день наиболее распространенный способ борьбы с образованием наледей — применение систем антиобледенения на основе греющих кабелей.( см. Приложение №2.Системы антиобледенения на основе греющих кабелей)

Скопление снега в период снеготаяния приводит к увлажнения и конденсату на стенах мансарды.

Следствием этого процесса являются:

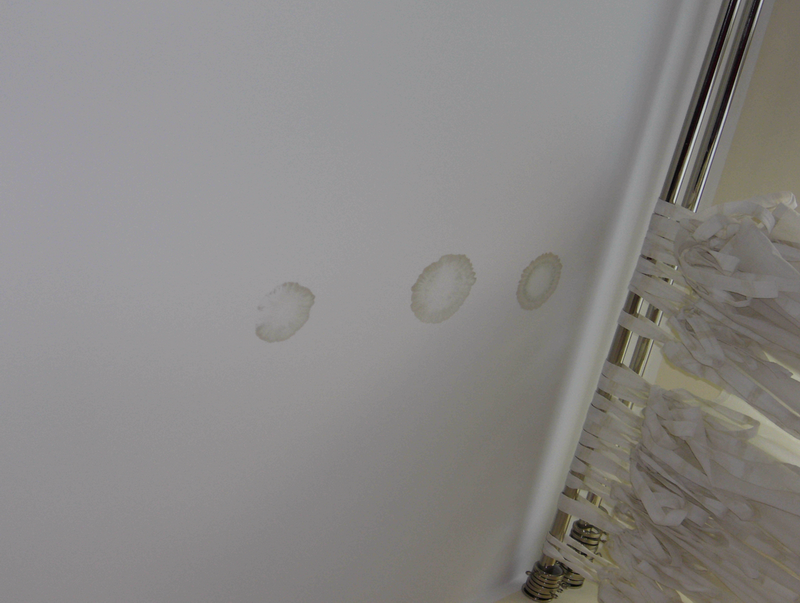

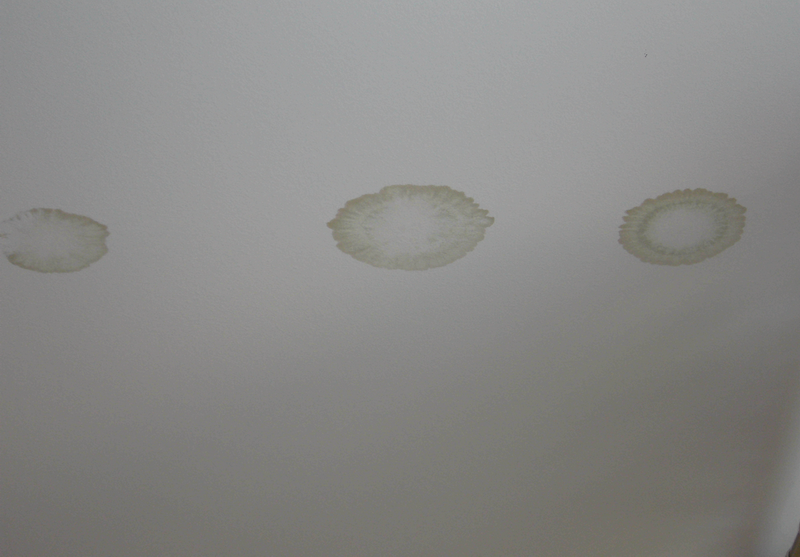

протечки в потолке мансарды ( см. Фото №3)

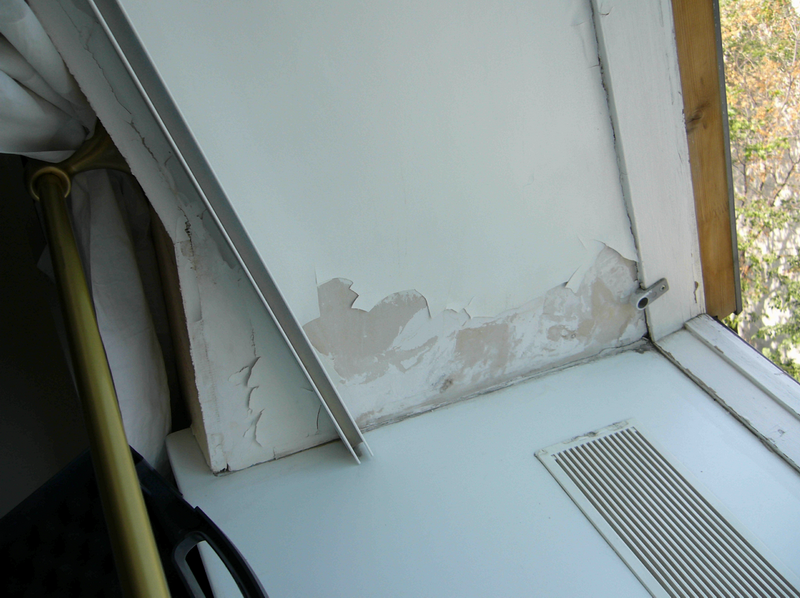

дефекты отделочного слоя в зоне оконного проема мансарды.(см.Фото №7,8)

Кроме того в помещении мансарды отсутствует приточно-вытяжная вентиляция, что также способствует появлению конденсата ( точки росы)

на стенах в период отрицательных температур наружного воздуха

Расчет точки росы
температура воздуха внутри помещения, °С температура точки росы при относительной влажности внутри помещения
45% 50% 60% 70% 80% 90%
10 -1 0 3 5 7 8
12 0 2 4 7 9 10
14 2 4 6 9 11 12
16 4 6 8 11 13 15
18 6 7 10 12 15 16
20 8 9 12 14 16 18
22 10 11 14 16 18 20
24 11 13 16 18 20 24
26 13 15 18 20 22 24
Например, при температуре воздуха внутри помещения 18°С и относительной влажности 60%, на внутренней поверхности стены при ее температуре 10°С и ниже образуется конденсат. Если эта поверхность является частью фасадной стены, а на улице мороз, вероятность появления конденсата увеличивается.

ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ

Промерзание стен мансарды и проникновение влаги в помещение происходит из-за дефектов кровли ( свищи) и некачественного утепления стен и отсутствия в помещении мансарды приточно-вытяжной вентиляции.

Рекомендуется :

  1. Устранить свищи в кровле и периодически сбрасывать снег с кровли в период обильных снегопадов.
  2. Рекомендуется выполнить дополнительное утепление мансарды( см. Приложение №1. Интернетинформация об утеплении мансард)
  3. Обеспечить помещение мансарды приточно-вытяжной вентиляцией ( по специальному проекту)

Замеры произвел

Эксперт Власов Н.П.

ПРИЛОЖЕНИЯ

Приложение №1. Интернетинформация об утеплении мансард)

Приложение №2. Системы антиобледенения на основе греющих кабелей)

Приложение №3. Теплотехнический расчет стены утепленной мансарды по варианту, предложенному Заказчиком экспертизы

Приложение №3. Фотофиксация объекта экспертизы

Приложение №4. Лицензии ООО Технопроект-ЮКС

Приложение №1. Интернетинформация об утеплении мансард)

Утепление мансард
Зачем утеплять мансардные покрытия

Покрытие мансарды должно не только защищать дом от атмосферных осадков (дождь, снег), но и препятствовать охлаждению помещений верхнего этажа.

Как известно, теплый воздух, будучи легче холодного, всегда поднимается вверх, поэтому температура воздуха под потолком в среднем на 2 °С выше, чем посередине высоты помещения. При одинаковой теплоизоляционной способности стен и кровли потери тепла через последнюю всегда будут больше, что обусловлено большим перепадом температур между наружной и внутренней поверхностями покрытия мансарды. Кроме того, влагосодержание теплого воздуха обычно выше, чем холодного, поэтому конденсат на потолке верхнего этажа может образовываться при более высоких температурах, чем на внутренней поверхности стены. В связи с этим к теплозащите кровельных покрытий предъявляются более жесткие требования, чем к наружным стенам.

Теплопотери через мансарду достаточно велики, поэтому правильно выполненное утепление ее покрытия способно принести ощутимый экономический эффект. При сравнении двух типовых двухэтажных домов площадью 205 м2 с мансардами, утепленными в соответствии с прежними и новыми требованиями, установлено, что современный уровень теплозащиты позволяет снизить потери тепла через покрытие более чем на 3 кВт и тем самым существенно уменьшить мощность системы отопления и снизить расходы на обогрев дома.

Значительную опасность для людей представляют сосульки, свисающие с крыши. В процессе сбивания сосулек велика вероятность повреждения кровли со всеми вытекающими последствиями.

Одной из причин образования сосулек в зимнее время является недостаточная теплоизоляция покрытия крыши. Снег, подогреваемый снизу теплом, проходящим через плохо утепленное покрытие, начинает подтаивать, и вода, стекающая с крыши, превращается в сосульки. Только при хорошо выполненной теплоизоляции сосульки не будут доставлять неприятностей зимой.

Требования к теплозащите покрытий

Нормирование теплозащиты ограждающих конструкций, к числу которых принадлежат и кровли, производится в соответствии со СНиП II-3-79* ‘Строительная теплотехника’ (выпуск 1998 года) с учетом средней температуры воздуха и продолжительности отопительного периода в районе строительства. В соответствии с этими нормами требуемое приведенное сопротивление теплопередаче Ro (см. статью ‘Стоит ли экономить на утеплении?’ http://www.know-house.ru/avtor/tech.html) кровельных покрытий для Москвы и Подмосковья должно быть не менее 4,7 м2 °С/Вт.

Конструктивные особенности

Не следует забывать, что влагосодержание теплого внутреннего воздуха выше, чем холодного наружного, поэтому диффузия водяных паров (как через покрытие мансарды, так и через наружные стены здания) направлена из помещения наружу. Наружная (верхняя) часть кровельного покрытия представляет собой гидроизоляционный слой,плохо пропускающий водяные пары и способствующий образованию конденсационной влаги с внутренней (нижней) стороны кровли. Последствия не заставят себя ждать: несмотря на хорошо выполненную гидроизоляцию крыши, на внутренней поверхности кровельного покрытия появятся мокрые пятна и плесень, ухудшатся теплоизоляционные качества утеплителя,с потолка начнут падать капельки воды (не из-за протечки кровли, а в результате конденсации водяных паров).

Учитывая отрицательное воздействие влаги на теплоизоляционные характеристики материалов, утеплитель необходимо защитить от увлажнения водяными парами, содержащимися в воздухе помещения, слоем пароизоляционного материала, расположив его с внутренней (нижней) стороны утеплителя. Для удаления влаги, попавшей по каким-то причинам в теплоизоляционный материал, между утеплителем и наружным (гидроизоляционным) слоем кровельного покрытия следует предусмотреть вентилируемую воздушную прослойку.

Очень часто нежилые чердачные помещения переоборудуют в жилые мансарды, сохраняя существующую стропильную систему. При этом, стремясь свести к минимуму дополнительную нагрузку на несущие конструкции здания, обычно используют легкий утеплитель пониженной плотности. Под воздействием ветра происходит ‘продувание’ утеплителей малой плотности, сопровождающееся уносом тепла, поэтому для сохранения теплозащитных характеристик конструкции на поверхность теплоизоляции, граничащую с вентилируемой прослойкой, обязательно укладывается слой ветрозащитного паропроницаемого материала.

При утеплении мансарды нужно помнить, что потери тепла происходят не только через покрытие, но и через торцовую стену. Поэтому фронтон дома также необходимо хорошо утеплить в соответствии с современными требованиями.

Практические рекомендации по утеплению мансард приведены в табл. 1.

Таблица N1. Практические рекомендации по утеплению мансард
Причина снижения теплоизоляционных характеристик покрытия Способ защиты Конструктивная схема
Увлажнение утеплителя атмосферными осадками  организация отвода воды при правильно выбранном уклоне ската (30-600 для кровель из керамической, цементно-песчаной, мягкой черепицы и ондулина (1),
14-600 для кровель из металлочерепицы, профилированых листов из оцинкованной стали, волнистых асбес-тоцементных листов (2));

 наклейка рулонных материалов внах-лест (70-100 мм по ширине и 100 мм по длине) с разбежкой швов по вертикали;

 при кровле из волнистых или профилированных листов нахлест смежных рядов на одну волну и напуск верхнего листа над нижним на 120-200 мм;

 при кровле из листовой стали стоячие фальцы располагают вдоль стока воды, лежачие фальцы — поперек.

Увлажнение утеплителя, вызванное диффузией водяных паров из внутренних помещений наружу  устройство слоя из пароизоляционного материала (3) с внутренней (теплой) стороны утеплителя (4);

 перехлест полотнищ пароизоляции на 100 мм, склеивание (по возможности) полотнищ специальным герметизирующим скотчем;

 устройство вентилируемой воздушной прослойки (5) между утеплителем и кровельным покрытием;

 толщина воздушной прослойки должна быть не менее:
— 25 мм для кровель из волнистых или профилированных материалов,
— 50 мм для кровель с покрытиями из плоских материалов.

Продувание волокнистых утеплителей  установка ветрозащитного паропроводящего материала (6) с наружной (холодной) стороны утеплителя;

 установка ветрозащитной плиты или деревянной доски с торцовой стороны утеплителя

Утепление мансардных покрытий

Конструктивно покрытие мансарды состоит из системы стропил, установленных с шагом 600-1000 мм. Пространство между стропилами заполняется теплоизоляционным материалом (утеплителем). В качестве утепляющего материала рекомендуется использовать плиты из минеральной ваты на основе базальтового волокна (табл. 3) или стекловолокна. Теплоизоляционные плиты или маты могут укладываться в один или несколько слоев, причем общая толщина слоя утеплителя (табл. 2), а следовательно, и количество приобретаемого материала, зависит от коэффициента теплопроводности () утеплителя, значение которого обязательно указывается в сертификате соответствия.

Таблица N2
Коэффициент теплопроводности утеплителя , Вт/м °С Толщина слоя утеплителя, мм
=0,035 160
=0,04 180
=0,044 200
=0,045 205
=0,046 210
=0,047 215
=0,05 225
Таблица N3
‘Flexi-Batts’
Rockwool (Дания)
560×960
980×600
50, 75, 100, 125 34 есть н/г 0,035 83
‘Roll-Batts’
w/perf. paper 1 side
Rockwool (Дания)
4000×960 50, 75, 100 30 есть н/г 0,036 60
‘Нобасил LF’
плотность 50 (Словакия)
1000×500 40-140 50 есть н/г 0,04 68,31
‘Нобасил LF’
плотность 75 (Словакия)
1000×500 40-140 75 есть н/г 0,04 85,04
‘Light-Batts’
Rockwool (Россия, г.Железнодорожный)
1000×600 50, 75, 100 40 есть н/г 0,035 0,04 35,75
Плита ‘П50’
Rockwool (Россия, г.Железнодорожный)
1000×600 50, 75, 100 36-50 есть н/г 0,034 0,042 37,25
Плита ‘П75’
Rockwool (Россия, г.Железнодорожный)
1000×600 50, 75, 100 36-50 есть н/г 0,034 0,041 53,75
Плита ‘П75’
Завод Стройматериалов (Россия, г.Тула)
1000×500 50, 60, 70, 80 не более 75 есть н/г 0,047 24,36
Плита ‘П125’
ООО ТД ‘Акси’ (Россия, г.Челябинск)
1000×500 60, 70, 100 75-125 есть н/г 0,038 31,54
Плита ‘П75’
Завод ‘Изоплит’ (Россия, Тверская обл.)
1000×500 50, 60, 80 75 есть н/г 0,047 28

Между утеплителем и кровельным покрытием устраивают вентилируемую воздушную прослойку, как описано выше. С внутренней (нижней) стороны покрытие мансарды защищают пароизоляционным материалом и отделывают гипсокартонными листами, вагонкой и т.п. (рис.1).

Рис. 1
1 — кровля
2 — обрешетка
3 — вентиляционный зазор
4 — ветрозащитная паропроницаемая пленка
5 — стропильная нога
6 — утеплитель
7 — пароизоляционный материал
8 — гипсокартонные листы

Если высота сечения стропил меньше, чем необходимая толщина утепляющего слоя, к стропильным ногам на шурупах или гвоздях прикрепляют деревянные бруски. Плиты утеплителя кладут между ними таким образом, чтобы остался воздушный зазор между теплоизоляцией и кровлей. При недостаточной высоте сечения стропил к ним можно прикрепить горизонтально расположенные деревянные антисептированные бруски. В этом случае один слой утеплителя располагается между стропилами, а другой — между горизонтальными брусками.

Устройство вентилируемой воздушной прослойки

Ширина воздушного зазора между утеплителем и кровлей зависит от профиля материала покрытия. В случае использования профилированных листов из оцинкованной стали, черепицы, металлочерепицы и других волнистых листов толщина вентилируемой воздушной прослойки должна составлять не менее 25 мм. При устройстве кровли из плоских листов (асбестоцементные листы, оцинкованная сталь, мягкая битумная черепица, рулонные материалы и т.п.) необходимо предусматривать воздушную прослойку толщиной не менее 50 мм (рис. 2).

Рис. 2 Рис. 3
1 — кровельное покрытие
2 — обрешетка
3 — вентилируемая воздушная прослойка
4 — утеплитель
5 — пароизоляция
6 — внутренняя обшивка мансарды
1 — коньковыи элемент
2 — покрытие кровли
3 — деревянная рейка
4 — обрешетка
5 — стропила
G — ветрозащитная паропроницаемая пленка
7 — утеплитель
8 — пароизоляция
9 — подшивка потолка

Вентиляция воздушной прослойки осуществляется через отверстия в карнизе и в коньке (рис.3).

Защита утеплителя от продувания

Со стороны вентилируемой воздушной прослойки теплоизоляционный материал необходимо защитить специальной ветрозащитной паропроницаемой мембраной. Как показывает практика, наилучшие результаты могут быть получены при использовании таких рулонных материалов, как кровельный ‘Тайвек HD’, ‘Монарфлекс ВМ 310’ и ‘Монаперм 450 ВМ’. Применение в качестве ветрозащитной мембраны паронепроницаемых материалов типа рубероида или полиэтиленовой пленки совершенно недопустимо! Следует отметить, что мембраны типа ‘Тайвек’, прекрасно пропускающие пары воды, не пропускают, тем не менее, воду в жидкой фазе, а потому препятствуют намоканию утеплителя в результате попадания влаги, конденсирующейся на внутренней поверхности кровельного покрытия со стороны воздушной прослойки. Это свойство материалов ‘Тайвек’ позволяет уменьшить толщину воздушной прослойки до 25 мм вне зависимости от профиля кровельного покрытия, что особенно важно при утеплении чердака по существующим стропилам: воздушная прослойка небольшой толщины исключает необходимость установки дополнительных брусков с внутренней стороны стропильных ног. Высоты стропильной ноги будет достаточно для размещения утеплителя необходимой толщины и устройства вентилируемой воздушной прослойки.

При возведении нового дома ветрозащитный материал укладывают поверх стропильных ног и прикрепляют с помощью деревянных брусков. При устройстве мансарды на существующем чердаке ветрозащитный паропроницаемый материал крепится специальными рейками к существующим стропилам (рис. 4).

Кровельный ‘Тайвек’ защищает утепляющий слой и от увлажнения атмосферными осадками (дождь, снег), попадающими в воздушный зазор при сильном ветре или через неплотности в покрытии.

Рис. 4 Рис. 5
1 — кровельное покрытие
2 — обрешетка
3 — деревянные бруски контробрешетки для крепления ветрозащитного материала
4 — ветрозащитная паропроницаемая пленка
5 — стропильная нога
6 — утеплитель
7 — пароизоляция
8 — деревянные рейки
9 — отделка гипсокартонными листами
1 — внутренняя отделка
2 — пароизоляция
3 — утеплитель
4 — ветрозащитная паропроницаемая пленка
5 — воздушная прослойка
6 — стропильная нога
7 — обрешетка
8 — кровельное покрытие

‘Тайвек’ укладывают на утеплитель с нахлестом 150-200 мм по пунктирным линиям, нанесенным непосредственно на полотнище материала, и прикрепляют к конструкции деревянными рейками с помощью гвоздей, специальных скоб или клея.

Устройство пароизоляции

С внутренней (нижней) стороны теплоизоляционный материал защищают от увлажнения водяными парами, содержащимися в воздухе помещения, слоем пароизоляции — полиэтиленовой пленкой, пергамином, рубероидом или фольгированным пароизоляционным материалом ‘Поликрафт’ фирмы Монарфлекс. Материал укладывают с перехлестом полотнищ 100 мм и проклеивают швы специальной лентой (скотчем). Применение скотча не только обеспечивает герметичность швов, но и позволяет уменьшить величину перехлеста до 100 мм (как по вертикали, так и по горизонтали) вне зависимости от уклона кровли. К стропилам или брускам пленка прикрепляется с помощью тонких деревянных реек (рис. 5). Фольгированные материалы укладывают фольгой в сторону помещения, причем между пароизоляцией и внутренней обшивкой желательно оставить небольшой зазор. В этом случае блестящая поверхность алюминиевой фольги будет отражать обратно поток теплового излучения, идущий из помещения наружу, и уменьшать величину теплопотерь через покрытие мансарды.

Изнутри помещение мансарды облицовывается гипсокартонными листами, фанерой, досками или вагонкой, которые крепятся к деревянным брускам или металлическим профилям, установленным с внутренней стороны стропильных ног (рис. 6).

Рис. 6 Рис. 7
1 — стропильная нога
2 — утеплитель
3 — пароизоляция
4 — деревянный брусок для крепления обшивки
5 — металлический профиль для крепления обшивки
6 -гипсокартонные листы
1 — стропильная нога
2 — утеплитель
3 — пароизоляция
4 — ветрозащитная паропроницаемая мембрана
5 — подшивка потолка
6 — горизонтальная ветрозащитная мембрана

Дополнительное утепление существующих мансард

Как правило, мансарда занимает не всю площадь перекрытия верхнего этажа, поскольку ее продольные стенки устраиваются не в плоскости наружной стены, а на некотором расстоянии от нее. Участок перекрытия между стеной мансарды и карнизом, примыкающий к наружной стене дома, выходит за объем отапливаемого помещения мансарды, поэтому его обязательно надо утеплить. Для этого поверх досок перекрытия укладывают пароизоляцию — ‘Поликрафт’ (фольгированной стороной вниз), полиэтиленовую пленку и т.п., затем слой утеплителя и ветрозащитный паропроницаемый материал. Утеплитель должен быть уложен так, чтобы в зоне примыкания перекрытия к стене не образовывались ‘мостики холода’ (рис. 7).

Нередки случаи, когда имеющееся утепление мансарды не обеспечивает необходимого уровня теплоизоляции. Большие расходы на отопление, образование сосулек зимой и барабанный бой дождевых капель летом говорят о том, что покрытие мансарды нуждается в дополнительном утеплении (и одновременно в звукоизоляции). Утеплить мансарду можно, расположив утеплитель по верх существующей изоляции с соблюдением всех правил установки теплоизоляции на мансардах (рис.8).

Этот вариант утепления исключает необходимость уменьшения высоты потолка и полезной площади утепляемого помещения, но требует разборки кровли и обрешетки, а также устройства несущего каркаса для нового кровельного покрытия.

Дополнительный слой утеплителя можно расположить и под существующей теплоизоляцией. Для этого на внутренней обшивке мансарды устанавливают каркас из деревянных брусьев, между которыми ‘враспор’ помещают плиты теплоизоляционного материала. Высота брусков должна соответствовать толщине слоя утеплителя. Со стороны помещения утеплитель необходимо защитить пароизоляционным материалом, который крепят к деревянным брускам каркаса. Изнутри помещение отделывают вагонкой, гипсокартонными листами, фанерой и т.п.

Рис. 8 Рис. 9
1 — дополнительный слой утеплителя
2 — существующая теплоизоляция
3 — вентиляционный продух
1 — существующая теплоизоляция
2 — дополнительный слой утеплителя
3 — пароизоляция
4 — вентилируемая воздушная прослойка

Такой способ утепления не связан с разборкой кровли, работы можно производить не только летом, но и зимой, однако полезная площадь и высота помещения уменьшаются.

В некоторых случаях оптимальным вариантом утепления может быть комбинированный способ, когда потолок мансарды утепляется поверх существующей теплоизоляции,а ее наклонные поверхности утепляются изнутри (рис. 9).

В любом случае нельзя забывать о дополнительном утеплении вертикальных стенок мансарды и части перекрытия, расположенной около наружной стены вне отапливаемого помещения мансарды (рис.10).

Освещение мансардных помещений

Помещения, расположенные в мансарде, должны освещаться дневным светом. Рекомендуемая площадь световых проемов составляет 1/7-1/10 площади пола. Оконные блоки устанавливают не только в вертикальной торцовой стене. При переоборудовании существующего чердака под мансарду для освещения можно использовать несущие конструкции слуховых окон, оборудованные новыми оконными блоками (рис. 11).

Рис. 10   Рис. 11   Рис. 12
1 — внутренняя отделка мансарды из гипсокартонных листов
2 — пароизоляция
3 — существующая теплоизоляция
4 — дополнительный слой утеплителя
5 — вентилируемая воздушная прослойка
6 — ветрозащитная паропроницаемая пленка
7 — деревянная доска, поставленная

  1 — покрытие кровли
2 — вентилируемая воздушная прослойка
3 — бруски обрешетки
4 — стропильная нога
5 — ветрозащитная паропроницаемая пленка
6 — утеплитель
7 — пароизоляция
8 — внутренняя обшивка мансарды
9 — внутренняя облицовка оконного проема
10 — подоконник

  1 — кровельное покрытие
2 — бруски обрешетки
3 — утеплитель
4 — пароизоляция
5 — внутренняя обшивка мансарды

Нередко для освещения помещений используют так называемые мансардные окна, устанавливаемые непосредственно в покрытии мансарды (рис. 12).

Приложение №2. Системы антиобледенения на основе греющих кабелей)

Составные части и управление системами
Греющие кабели — классификация и особенности

Внедрение систем антиобледенения на основе греющих кабелей при условии правильного проектирования, учитывающего особенности конструкции кровли, позволяет полностью исключить образование наледи при сравнительно невысоких ценах и незначительном энергопотреблении и также обеспечить работоспособность системы организованного водостока в весенний и осенний периоды.

‘Работа’ систем антиобледенения при температурах ниже -18°…-20°С, как правило, не нужна. Во-первых, при таких температурах не идет образование наледи по первому механизму и резко уменьшается количество влаги по второму. Во-вторых, при этих условиях количество выпадающих осадков в виде снега также уменьшается.

В-третьих, на таяние снега и отвод влаги по достаточно длинному пути нужны большие электрические мощности.

При установке системы надо иметь в виду, что проектировщик должен обеспечить появившейся в результате ‘работы’ системы воде свободный путь полного стока с кровли.

Существуют также границы мощностей греющей части систем, установленные на основании практики, несоблюдение которых приводит к неэффективному действию оборудования в указанном диапазоне температур, а значительное превышение последних приводит лишь к перерасходу электрической мощности без какого-либо улучшения работы системы.

К ним относятся:

  • удельные мощности греющих кабелей, устанавливаемых на горизонтальных частях кровли. Суммарная удельная мощность на единицу площади поверхности обогреваемой части (лоток, желоб и т.п.) должна составлять не менее 180-250 Вт/м2;
  • удельная мощность греющего кабеля в водостоках — соответствовать не менее 25-30 Вт/ на метр длины водостока и увеличивается по мере удлинения водостока до 60-70 Вт/м.

Все вышесказанное позволяет сделать несколько общих выводов:

  • Системы антиобледенения в основном ‘работают’ лишь в весенний и осенний периоды, а также во время оттепелей. ‘Работа’ системы в холодный период (-15°…-20°С) не только не нужна, но может быть вредна.
  • Систему необходимо оснастить датчиком температуры и соответствующим специализированным терморегулятором, который скорее можно назвать мини метеостанцией. Он должен управлять работой системы и допускать возможность подстройки параметров температуры с учетом конкретных особенностей климатической зоны, расположения и этажности здания.
  • Греющие кабели должны быть установлены на всем пути талой воды, начиная с горизонтальных желобов и лотков, и заканчивая выходами из водостоков, а при наличии входов в ливневую канализацию — вплоть до коллекторов ниже глубины промерзания.
  • Необходимо соблюдать нормативы установленной мощности греющих кабелей для различных частей системы — горизонтальных лотков и желобов, вертикальных водостоков.

Типовые, конструктивные решения

Основные задачи при конструировании кровельных систем антиобледенения — сделать ее эффективной, сравнительно недорогой, и применить такие способы крепления, которые не повреждали бы весьма ответственные узлы кровли и не портили бы внешний вид здания. При этом узлы крепления должны быть надежными, долговечными, и не повреждающими оболочку греющих кабелей.

Одним из основных принципов конструирования узлов крепления является применение тех же материалов, что и для кровли, либо совместимых с ними.

На рис. 3,4,5 показаны примеры укладки греющих и распределительных кабелей на различных (наиболее распространенных) узлах скатных кровель. Прежде всего, они относятся к кровлям, крытым оцинкованным железом, медными листами и металлочерепицей.

Следует заметить, что для мягких кровель применяются специальные методы не повреждающего крепления греющих кабелей. На получивших широкое распространение лотках снегозадержания и снегоудаления весьма целесообразна укладка греющих кабелей в бетонную (или цементно-песчаную стяжку). Это, кроме предохранения кабеля от повреждений, значительно повышает эффективность нагрева за счет использования теплоаккумулирующих свойств бетона.

Требования безопасности

Основные требования предъявляются с точки зрения пожаро- и электробезопасности. Для их удовлетворения необходимо выполнить несколько условий:

  • в состав системы должны входить только греющие кабели, имеющие соответствующие сертификаты, в т.ч. обязателен сертификат пожаробезопасности. Как правило, это негорючие кабели или кабели, не поддерживающие горение. Для использования в системах антиобледенения необходимы рекомендации производителя;
  • греющая часть системы должна быть оснащена УЗО или дифференциальным автоматом с током утечки не более 30мА (для требований электробезопасности — 10мА);
  • сложные системы антиобледенения необходимо разбивать на отдельные участки с токами утечки в каждой части, не превышающими указанные выше значения.

Греющие кабели основных производителей имеют все необходимые сертификаты и прошли многократную апробацию в составе систем антиобледенения.

Испытания и оценка эффективности

Испытания систем антиобледенения можно разделить на две группы: приемо-сдаточные и периодические.

Приемо-сдаточные испытания, как правило, начинаются с испытаний сопротивления изоляции греющих и распределительных кабелей. Проводится тестирование УЗО (или дифавтоматов). Составляются соответствующие протоколы с указанием конкретных значений. Наиболее информативными являются испытания на функционирование, в ходе которых проверяется эффективность работы системы.

Следует отметить, что системы антиобледенения не являются системами мгновенного действия. Они предназначены для работы в ждущем режиме, и включаются сразу при появлении осадков. Если система была включена не вначале сезона, и на кровле накопился слой снега, ей понадобится время от 6 часов до суток для его удаления.

Затруднения имеются при сдаче системы в теплое время года. При этом проверяется надлежащее функционирование управляющей аппаратуры, имитируются сигналы с датчиков, проверяется переход системы в режим включения нагрузки, отключения лотков, а затем и отключения водостоков.

Периодические испытания проводятся, как правило, в начале осени для проверки технического состояния системы и подготовки ее к работе. Прежде всего, проверяется сопротивление изоляции для определения поврежденных участков. Затем проверяется состояние аппаратуры, проводится ее пробное включение. После проверки настроек терморегуляторов производится рабочее включение системы, и она остается работать в ждущем режиме.

Дополнительные материалы из раздела «Техническая Инфотека по строительству»

Подраздел: «2.4.6 Системы антиобледенения для кровель»
 Фирма:
 Описание представленных материалов:
Просмотреть:
Скачать
DEVI  Кабельные системы для стаивания льда и снега. (установки на крышах). Защита от замерзания (водостоки, антенны, провода). Каталог оборудования   1,7 Mb Pdf

  1,7 Mb Zip

СПЕЦИАЛЬНЫЕ СИСТЕМЫ И ТЕХНОЛОГИИ  Антиобледенительная система для кровель «ТЕПЛОСКАТ»   6,4 Mb pdf

  6,2 Mb zip

Наверх





Рис.1
Применение антиобледенительной системы на основе греющих кабелей (ISOPAD).



Рис.2
Монтаж греющих кабелей (DE-VI)



Рис.3
Пример обогрева ендовы.
1 — Зажим
2- Секция нагревательная
3 — Кронштейн
4 — Медная полоса



Рис.4
Обогрев снегового кармана.



Рис.5
Обогрев водостока с подогреваемой воронкой.

Приложение №2. теплотехнический расчет стены утепленной мансарды по варианту, предложенному Заказчиком экспертизы

Исходные данные для расчета:

Существующая стена мансарды состоит из следующих слоев.

№ слоя Наименование слоя Толщина, см
1 Гипсоволокнистый лист монтажной штукатурки 1
2 Пенофол фольгированный 5
3 Гипсоволокнистый лист монтажной штукатурки 2
4 Минераловатный утеплитель ИЗОВЕР 5
5 Полистирольный утеплитель Пенопласт 5
6 Обрешетка брусовая 4х5
7 Пароизоляция. Полиэтиленовая пленка 0.05
8 Кровельный лист из профнастила 0.08



4) Определение термического сопротивления конструкции с последовательно расположенными слоями

Замкнутая воздушная прослойка — имеется.

5) Определение термического сопротивления замкнутых воздушных прослоек

Температура в воздушной прослойке — положительная.

Прослойка — вертикальная.

dв, п = 0,005 — выходит за пределы диапазона значений — от 0,01 до 0,3 в таблицe прил 4 СНиП II-3-79.Приложение №2. Фотофиксация объекта экспертизы

Фото №1. Протечки на потолке

Фото №2. То же

Фото №3. Замер влажности потолка

Фото №4.Замер параметров температурно-влажностного режима в мансарде ( температура воздуха, влажность)

Фото №5. Замер скорости движения воздуха ( вентилируемость помещения мансарды)

Фото №6.То же

Фото №7. Разрушение отделочного слоя оконного проема мансарды

Фото №8. замер параметров трещин в отделочном слое оконного проема мансарды

Фото №9. Расслоение отделочного слоя в швах оконного проема мансарды

Фото №10.Теплоизоляционная гравийно-керамзитовая засыпка на перекрытии чердачного помещения

Фото №11.Состояние профилированного оцинкованного настила крыши над квартирой

Фото №12.То же

Фото №13.Состояние водосточного желоба в зоне дождеприемной воронки водосточной трубы

Фото №14. Механическое повреждение настила в процессе его крепления. Свищи в металле.

Фото №15. Состояние стропильной системы

Фото №16.Свищ в кровельном покрытии , через который попадает дождевая вода

Фото №17. Зондаж в стене мансарды

Приложение №3. Лицензии ООО Технопроект-ЮКС
