1. Общая информация о проведённой экспертизе
| Параметр | Значение |
|---|---|
| Объект | Межэтажное перекрытие между 2‑м и 3‑м этажом |
| Адрес | Москва, Цветной бульвар, 25с2 |
| Дата проведения | 16 мая 2025 г. (с 12:00 до 13:00) |
| Заказчик | Анонимный заказчик (проект № 0513/2025‑1) |
| Исполнители | Независимое агентство строительных экспертиз (ООО) |
| Руководитель экспертизы | Специалист по строительству (с 11‑летним стажем) |
1.1 Цель и задачи обследования
- Оценить текущее техническое состояние перекрытия и его способность выдерживать нагрузки.
- Определить максимально допустимую полезную нагрузку.
- Разработать рекомендации по усилению конструкций и ограничениям по использованию помещения.
2. Методика обследования
Обследование выполнено в соответствии с ГОСТ 31937‑2011 и СП 20.13330.2016. Работы разбиты на три этапа:
- Подготовительные работы – анализ проектной документации, сбор исходных данных, составление программы.
- Визуальное обследование – выявление видимых дефектов, измерения геометрии, фотоконтроль.
- Инструментальное обследование – измерения армирования, прочности бетона, глубины опирания, расчётов несущей способности.
Весь процесс сопровождался протоколами испытаний, измерительными журналами и фотоматериалами.
3. Краткая характеристика объекта
- Тип здания – бескаркасный, несущие стены.
- Год постройки – 1917 г. (108 лет эксплуатации).

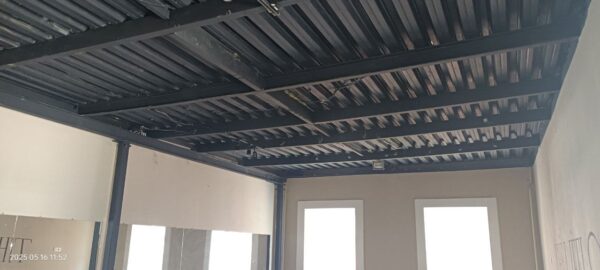

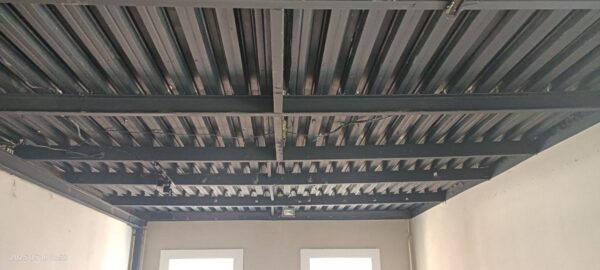

- Конструктивный тип перекрытия – монолитное железобетонное с металлическим каркасом и профнастилом.
- Общее состояние – ограниченно‑работоспособное (категория ГОСТ 31937‑2011).
3.1 Описание конструкции

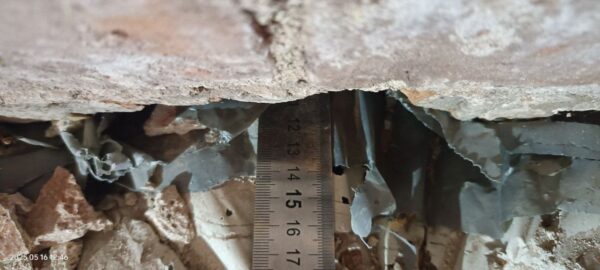

- Толщина перекрытия: 100 мм (верхняя гофра) / 175 мм (нижняя гофра).
- Металлический каркас: стальной сварной, стойки – квадратные профили, балки – швеллеры и двутавры ГОСТ 8240/8239.

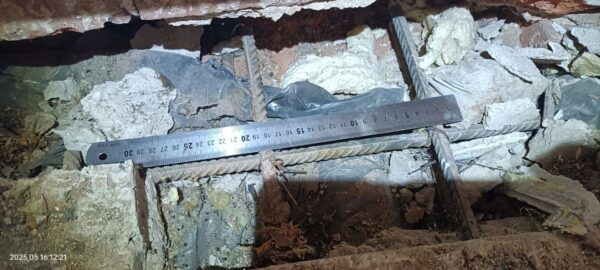

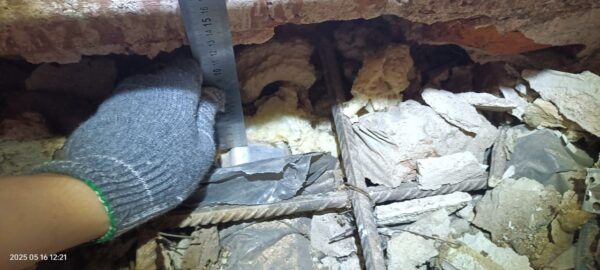

- Армирование: продольная сетка диаметром 14 мм, класс A400, ячейка 160 × 160 мм.
- Прочность бетона: Rb = 19,8 – 20,9 МПа (класс В15).
4. Результаты обследования
4.1 Выявленные дефекты
| Объект | Дефект | Оценка |
|---|---|---|
| Поперечные балки | Прогиб в пролёте 5,02 м | 3,9 см (превышает допустимое 2,73 см) |
| Профнастил | Недостаточная глубина опирания | Пробелы между профнастилом и стеной |
| Армирование | Отсутствие контрольных вскрытий | Нет критических отклонений |
4.2 Поверочные расчёты
| Балка | Площадь сечения | Wр (требуемый) | Wф (полученный) | Итог |
|---|---|---|---|---|
| Поперечные (швеллер 14П) | 15,6 см² | 79,48 см³ | 70,4 см³ | Недостаточно |
| Продольные (двутавр 14) | 17,4 см² | 103,83 см³ | 81,71 см³ | Недостаточно |
Вывод: несущая способность перекрытия не удовлетворяет расчетным нагрузкам, требуется усиление.
5. Предложенные меры усиления
| Мера | Описание | Ожидаемый эффект |
|---|---|---|
| Увеличение поперечных балок | Пришвартовка швеллеров 10П и стальной полосы 10 × 80 мм, сварка в длину балки | Wф = 94,45 см³ (> 79,48 см³) – достаточная несущая способность |
| Усиление продольных балок | Добавление параллельного швеллера 14П, сварка к стойкам и двутаврам | Wф = 152,11 см³ (> 103,83 см³) – достаточная несущая способность |
| Контроль нагрузки | Ограничение полезной нагрузки до 200 кг/м², не более 100 кг/м² на пол и перегородки | Снижение риска обрушения при обычной эксплуатации |
6. Рекомендации по эксплуатации
- Ограничить использование помещения до завершения работ по усилению (избегать дополнительного весового нагрузки).
- Проводить периодический контроль прогибов и состояния металлического каркаса.
- Использовать только легкие покрытия (ламинат, линолеум, гипсокартон) и соблюдать установленные ограничения по нагрузке.
- Все работы по усилению должны выполняться квалифицированными специалистами по проекту, утверждённому независимым экспертом.
7. Итоговый вывод
Экспертиза показала, что конструкция перекрытия находится в ограниченно‑работоспособном состоянии и не может безопасно выдерживать расчетные нагрузки без усиления. Предложенные меры позволяют восстановить несущую способность до уровня, удовлетворяющего нормативам. После реализации рекомендаций перекрытие будет безопасно в эксплуатации при соблюдении ограничений по нагрузке.
Приложения (объединены в документ)
- Программа обследования (содержание работ, последовательность этапов).
- Фотоматериалы (виды дефектов, измерения).
- Протоколы испытания бетона (показатели прочности).
- Дипломы специалистов (степень квалификации).
- Разрешительные документы организации (нормативные подтверждения).
Ключевые слова: строительная экспертиза, межэтажное перекрытие, несущая способность, прогиб, усиление конструкций, бетонирование, металлический каркас, ГОСТ 31937‑2011, СП 20.13330.2016.
