Обследование и расчет несущей способности перекрытия

Обследование и расчет несущей способности перекрытия 5-го этажа (железобетонных ригелей и ребристых плит перекрытия) в здании по адресу г. Москва, ул. XXXXXXX, д.7.

Заказчик: ООО «XXXXXXX»

Договор: № 0312/20 от 10.03.2020года

1.1. Основание для проведения обследования.

Предмет и вопросы обследования.

Настоящее Заключение эксперта выполнено на основании Договора №0312/20 от 10 марта 2020 года. Исполнитель ООО «Стройэкспертиза», лицензионные документы представлены в Приложении 3.

Предмет договора – Услуги проведения строительно-технической экспертизы конструкций перекрытия 5-го этажа, проверки несушей способности железобетонных ригелей и ребристых плит перекрытия в здании, подготовки и оформления заключения по состоянию конструкций, согласно ГОСТ 31937-2011. Объект расположен по адресу: по адресу г. Москва, ул. XXXXXXX, д.7.

1. Изучение имеющейся проектной, технической и прочей документации (при наличии) в объёме, достаточном для проведения технической экспертизы.

2. Выезд на объект, выполнение обследования с необходимыми замерами и фото-фиксацией объекта.

3. Обследования конструкций перекрытий в здании на наличие дефектов и отклонений.

4. Проверка несущей способности перекрытия железобетонных ригелей и ребристых плит перекрытия 2-го этажа.

5. Камеральная обработка данных с разработкой выводов и рекомендаций эксперта.

6. Составление и оформление результата работы: альбома экспертно-технического заключения.

При подготовке настоящего заключения специалист-эксперт исходит из предположения о полноте представленной информации. Данное допущение означает, что эксперт предпринял все необходимые для получения информации действия в объеме, обычно достаточном, для проведения исследований подобного рода. ООО«Стройэкспертиза», а также специалист-эксперт не несёт ответственности в случае, если необходимая информация, могущая повлиять на выводы эксперта, была кем-либо сокрыта умышленно или случайно. Оценка полученной информации осуществляется на основе специальных знаний специалиста-эксперта по предмету экспертизы.

При выполнении своих профессиональных обязанностей специалист-эксперт исходил из факта достоверности материалов, предоставленных Заказчиком. Специалист-эксперт не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Специалист-эксперт не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов.

Тиражирование настоящего заключения не допускается, за исключением случаев предусмотренных законодательством Российской Федерации.

1.2. Сведения об эксперте

Напылов Виктор Юрьевич – эксперт, имеющий высшее техническое образование (специальность инженер-строитель).

Основные квалификационные документы (Приложение 5):

  • Диплом Томского Архитектурно-Строительного Университета №ДВС1104660 (регистрационный номер №39) по специальности «промышленное и гражданское строительство» от 20.06.2001 года,
  • Диплом Томского Архитектурно-Строительного Университета №ИВС 0659022 (регистрационный номер №386) по специальности «экономика в строительстве» от 26.12.2003 года.

1.3. Перечень переданных на экспертизу документов.

Рабочая документация.Электропитание ITS-19-02-0039\\3093397\10-ЭП Реализация СОРМ в рамках требований федерального закона от 06.07.2016 №374-ФЗ(1-й этап) г.Москва, ул.XXXXXXX, д7.

Рабочая документация.Конструкции металлические ITS-19-02-0039\\3093397\10-КМ Реализация СОРМ в рамках требований федерального закона от 06.07.2016 №374-ФЗ(1-й этап) г.Москва, ул.XXXXXXX, д7.



Обследуемые виды работ регламентируются следующими нормами и правилами:

• СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»;

• СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87»;

• СНиП 52-01-2003. Бетонные и железобетонные конструкции;

Обследование конструкций перекрытия пятого этажа здания, расположенного по адресу: г. Москва, ул. XXXXXXX, д.7, проходило в 25 марта 2020 года с 12:00 до 13:30 при искусственном и естественном освещении помещений.

Здание 19-ти этажное, каркасного типа. Каркас из сборных железобетонных элементов, колонн и ригелей (балок). Материал стен- панельный. Год постройки 1979. Площадь всего здания 42067м2.

При натурном осмотре конструкций перекрытия 5-го этажа здания дефектов и повреждений, влияющих на снижение несущей способности железобетонных конструкций не обнаружено. Целостность зашитного слоя рабочей арматуры железобетонных балок и ребристых плит обеспечена .

В результате обследования этажа железобетонных ригелей и ребристых плит перекрытия 5-го этажа в здании по адресу: г. Москва, ул. XXXXXXX, д.7., экспертом были выявлены следующие фактические показатели технического состояния железобетонных конструкций перекрытия здания 5-го этажа.

Фактическое состояние железобетонных ребристых плит перекрытия 5-го этажа в здании, расположенного по адресу: Москва, ул. XXXXXXX, д.7, оценивается как исправное техническое состояние.

Фактическое состояние железобетонных ригелей (балок) каркаса в перекрытии 5-го этажа в здании, расположенного по адресу: Москва, ул. XXXXXXX, д.7, оценивается как исправное техническое состояние.

Для проверки несущей способности несуших способностей элементов перекрытия 5-го этажа необходимо выполнить проверочные расчёты .

2.2. Проверка несущей способности ребристых плит 5-го этажа в осях «16-18»-«126-130» на объекте по адресу г. Москва, ул. XXXXXXX, д.7

Рис. План расстановки оборудования:

В расчёте принимаем наиболее худшее загружение.

Перекрытие загружено нагрузками от оборудования на рамах РМ-2. Оборудование загружено на стеллажи, которые передают нагрузку на каждую раму весом 160батарей * 25кг=4000кг.

Вес рамы РМ-2 142,44кг.

Вес стеллажа 81,44кг.

Площадь рамы РМ-2 S=4м2.

Распределённая нагрузка на плиту ребристую составляет: 4224кг 4000+142,44+81,44=4223,88 на основание плиты через раму.

В расчёте принято наиболее худшее загружение.

Перекрытие загружено нагрузкой q=4224кг/4м2=1056кг/м2

Опорные реакции для такой схемы загрузки:

а=4,1м; b=1,5м; с=4м:

RA=qc/L(c/2+b); RВ=qc/L(a-c/2);

RА= 4224/5,6(4/2+1,5)=2640(кг)

RВ= 4224/5,6(4,1-4/2)=1584(кг)

Максимальный изгибающий момент;

М=RA*x; при (0<x<a)

В нашем случае х=2,05м

М=2640*2,05=5412(кг*м)=Мmax

Qэкв=8 Мmax/L2 =8*5412/5,62=1380кг/м

При ширине плиты 1500мм следует 1380/1,5=920кг/м2

Полезная нормативная нагрузка составляет 920(оборудование и вес рамы со стеллажём) + 120(пирог пола) + 150(кратковременная) = 1190<1000 кг/м2

Вывод: Несущая способность существующей ребристой плиты перекрытия недостаточно для установки оборудования. Для обеспечения несущей способности необходимо рассредоточить нагрузку на плиту при помощи совместной рамы, увеличивающей площадь распределения нагрузки. Площадь рамы увеличить минимум на 25%.

2.3. Проверка несущей способности балки перекрытия 5-го этажа по оси «126» в осях «16-18» на объекте по адресу г. Москва, ул. XXXXXXX, д.7

Балка загружена сосредоточенными нагрузками от оборудования равное Распределённой нагрузкой 4224/2балки=2112кг от оборудования и рамы со стеллажами. 2 места приложения нагрузок.

Также балка воспринимает нагрузку от конструкции пола:

Стяжка 0,05*1800*1,3=117кг/м2

Бетонные полы 0,1*1800*1,3=234кг/м2

Плита перекрытия 325кг/м2

117+234+325=656кг/м2

Собираем нагрузку с двух полупролётов: 656*6=3936кг/м

Прикладывая нагрузки на балку получаем;

RА= (2112*(2,55+4,55) + 3936*5,35*2,675)/5,35м=13332(кг)

RБ= (2112*(0,8+2,8) + 3936*5,35*2,675)/5,35м =11950(кг)

М1=13332*0,8-3936*0,8*0,4=9406(кг*м)= Мmax

М2=13332*2,8-2112*0,8-3936*2,8*1,4=20210(кг*м) = Мmax

М3=11950*4,55-2112*2,55-3936*4,55*2,225=9140(кг*м)

Qэкв=8 Мmax/L2 =8*20210/5,352=5649кг/м расчётная нагрузка от оборудования постоянной длительной нагрузки

Равномерно распределённая расчётная нагрузка на ригель, включая собственный вес ригеля составляет 11300кг/м.п.

Собственный вес ригеля: 2690кг/5,35=502,8кг/м

Следовательно 11300кг/м – 503кг/м = 10797кг/м расчётная максимальная нагрузка на ригель которую он может нести.

Проверяем условие 5649кг/м <10797кг/м –условие выполняется.

Вывод: несущая способность ригеля (балки) перекрытия достаточна для установки данного оборудования.

3. ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ

На основании выполненного визуально-инструментального обследования конструкций перекрытия пятого этажа здания, расположенного по адресу: г. Москва, ул. XXXXXXX, д.7, экспертом определено фактическое-техническое состояние;

Фактическое состояние железобетонных ребристых плит перекрытия 5-го этажа в здании, расположенного по адресу: Москва, ул. XXXXXXX, д.7, оценивается как исправное техническое состояние.

Фактическое состояние железобетонных ригелей (балок) каркаса в перекрытии 5-го этажа в здании, расположенного по адресу: Москва, ул. XXXXXXX, д.7, оценивается как исправное техническое состояние.

По результатам обследования конструкции стен здания в соответствии СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений», а также в сответствии с ГОСТ 31937-2011, конструкции сборного железобетонного перекрытия соответсвует исправному техническому состоянию ГОСТ 31937-2011.

На основании выполненого расчёта несущей способности железобетонной ребристой плиты следует 1190<1000 кг/м2 – условие не выполняется:

На основании выполненого расчёта несущей способности железобетонного ригеля(балки) следует 5649кг/м <10797кг/м – условие выполняется:

Вывод: Несущей способности существующей ребристой плиты перекрытия недостаточно для установки данного оборудования. Для обеспечения несущей способности ребристой плиты перекрытия необходимо рассредоточить нагрузку на плиту.

Несущей способности существующего ригеля (балки) перекрытия достаточно для установки данного оборудования.

РЕКОМЕНДАЦИИ:

Для возможности установки оборудования с обеспечением несущей способности ребристой плиты перекрытия необходимо увеличить площдь распределения нагрузки от оборудования при помощи увеличения площади опоры изготовленных стальных рам.

Строительный эксперт

ООО «Сторойэкспертиза»

Напылов В.Ю. ___________________________/

4. Перечень используемой нормативно-технической документации

4.1. Федеральный закон от 30.12.2009 N 384-ФЗ (ред. от 02.07.2013) “Технический регламент о безопасности зданий и сооружений”.

4.2. Приказ Росстандарта № 831 от 17.04.2019 «Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

4.3. Вершинина О.С. «Пособие строительного эксперта», Москва, 2008 г.

4.4. ГОСТ 31937-2011. Межгосударственный стандарт. Здания и сооружения. Правила обследования и мониторинга технического состояния.

4.5. ГОСТ 26433.2-96 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.

4.6. ГОСТ 27751-2014. Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения”, введен с 01.07.2015г

4.7. СП 13-102-2003 Правила обследования несущих строительных конструкций зданий и сооружений. Дата введения 2003-08-21.

4.8. СП 13-102-2003. Свод правил по проектированию и строительству. Правила обследования несущих строительных конструкций зданий и сооруженийМ.: Госстрой,2011г.

4.9. СП 20.13330.2016. (СНиП 2.01.07-85) Свод правил по проектированию и строительству. Нагрузки и воздействия. М.: Минстрой, 2016г.

4.10. СП 70.13330.2012 (с изменениями № 1,3 от 2016г) Свод правил. Несущие и ограждающие конструкции.

4.11. СНиП 52-01-2003. Бетонные и железобетонные конструкции. Основные положения.

Приложение 1

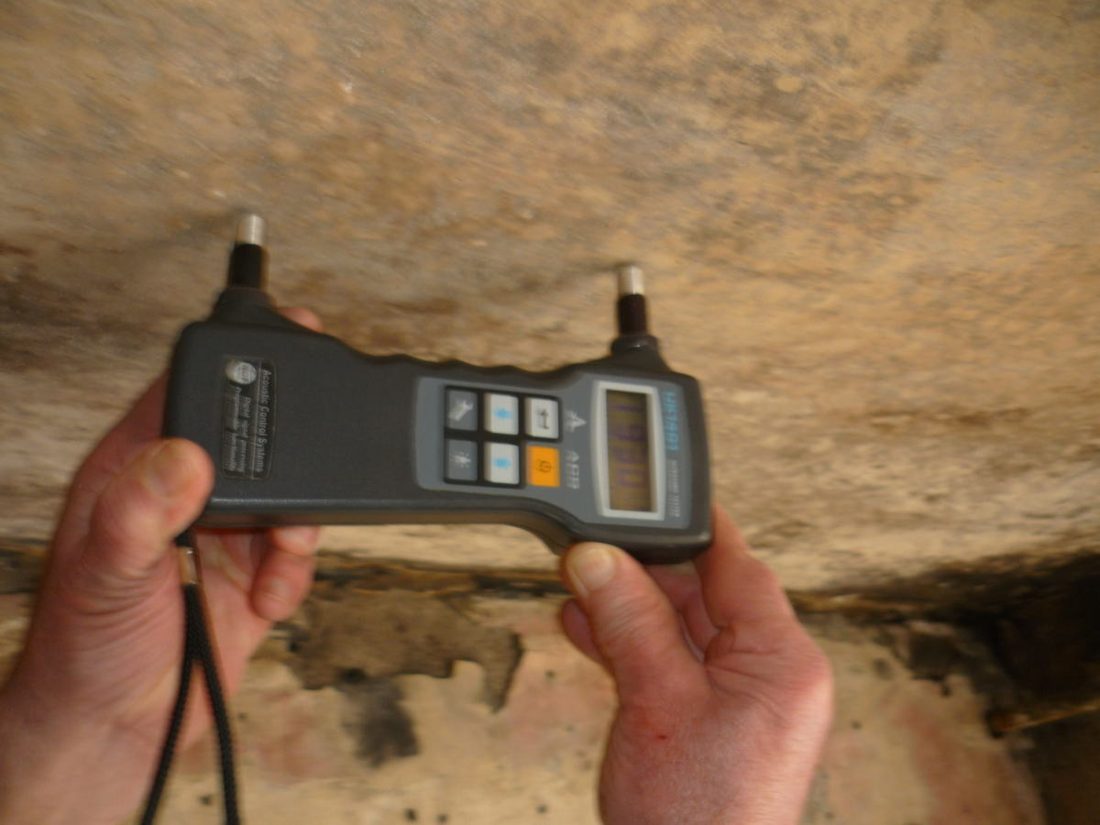

Фото-фиксация:

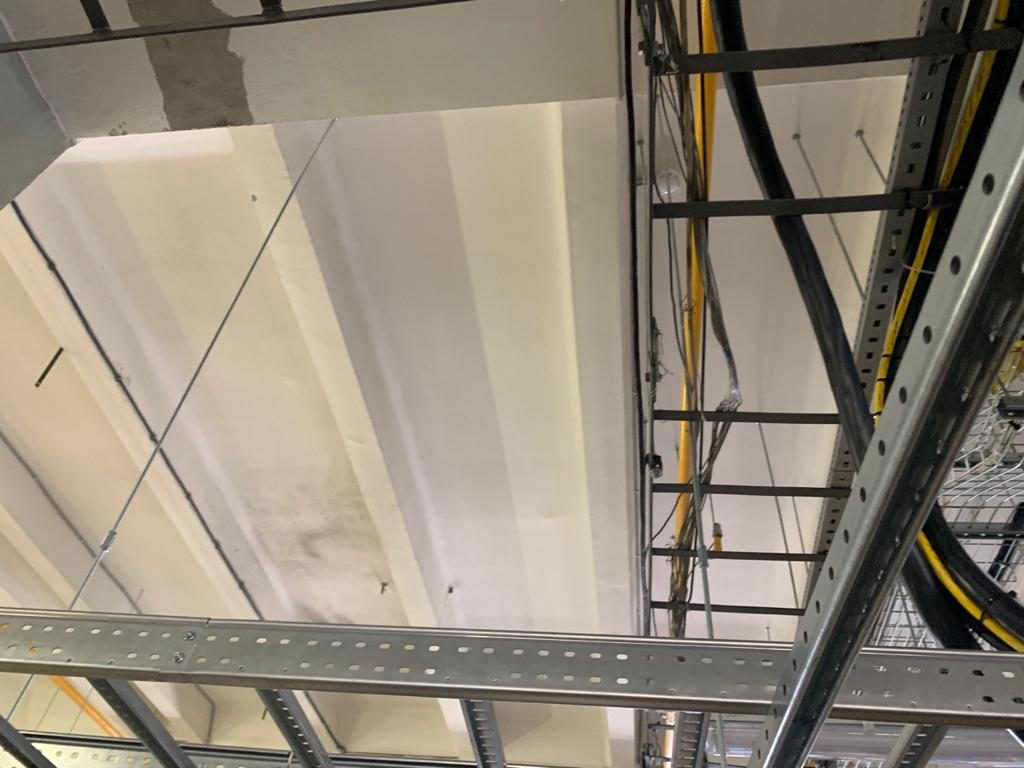

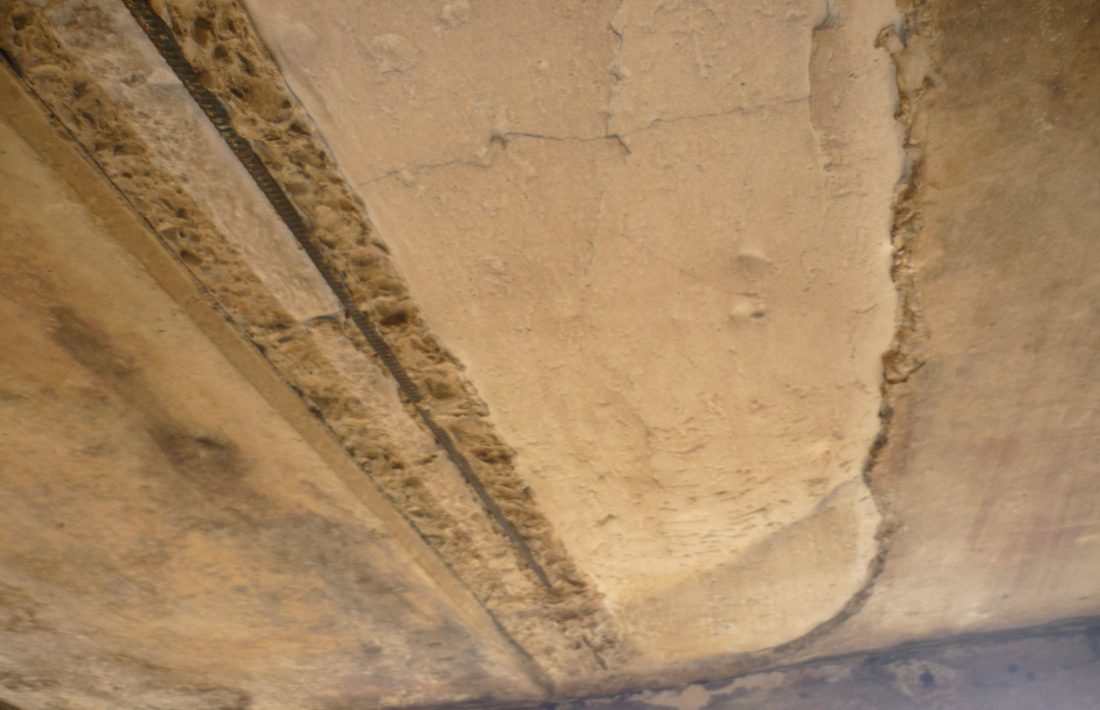

Фото 1. Фрагмент перекрытия. Ребристые плиты.
C:\Users\Александр\Desktop\Усиление XXXXXXX 7\IMG-20200406-WA0005.jpg

Фото 2. Места расположения оборудования АКБ.

C:\Users\Александр\Desktop\Усиление XXXXXXX 7\IMG-20200406-WA0006.jpg

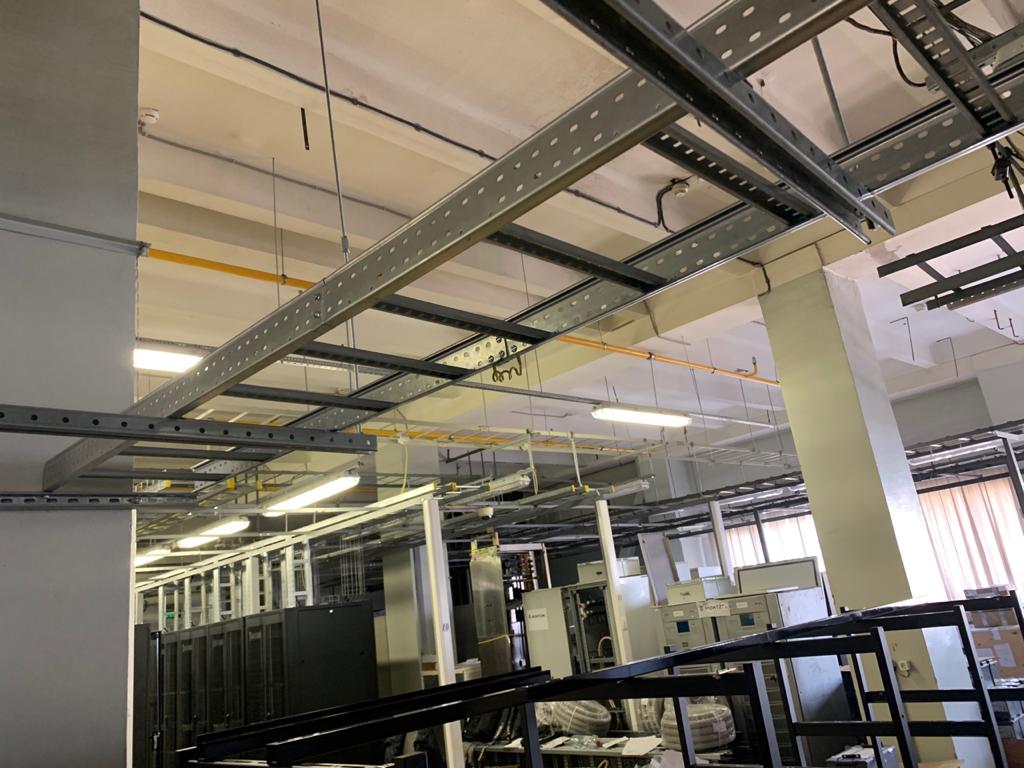

Фото 3. Фрагмент перекрытия. Ребристые плиты.
C:\Users\Александр\Desktop\Усиление XXXXXXX 7\IMG-20200406-WA0007.jpg

Фото 4. Перекрытия межэтажное. Ребристые плиты по ригелям с опиранием на колонны.
C:\Users\Александр\Desktop\Усиление XXXXXXX 7\IMG-20200406-WA0008.jpg

Фото 5. Места расположения оборудования АКБ.

C:\Users\Александр\Desktop\Усиление XXXXXXX 7\IMG-20200406-WA0009.jpg

Фото 6.Колонна каркасса здания.

C:\Users\Александр\Desktop\Усиление XXXXXXX 7\IMG-20200406-WA0010.jpg

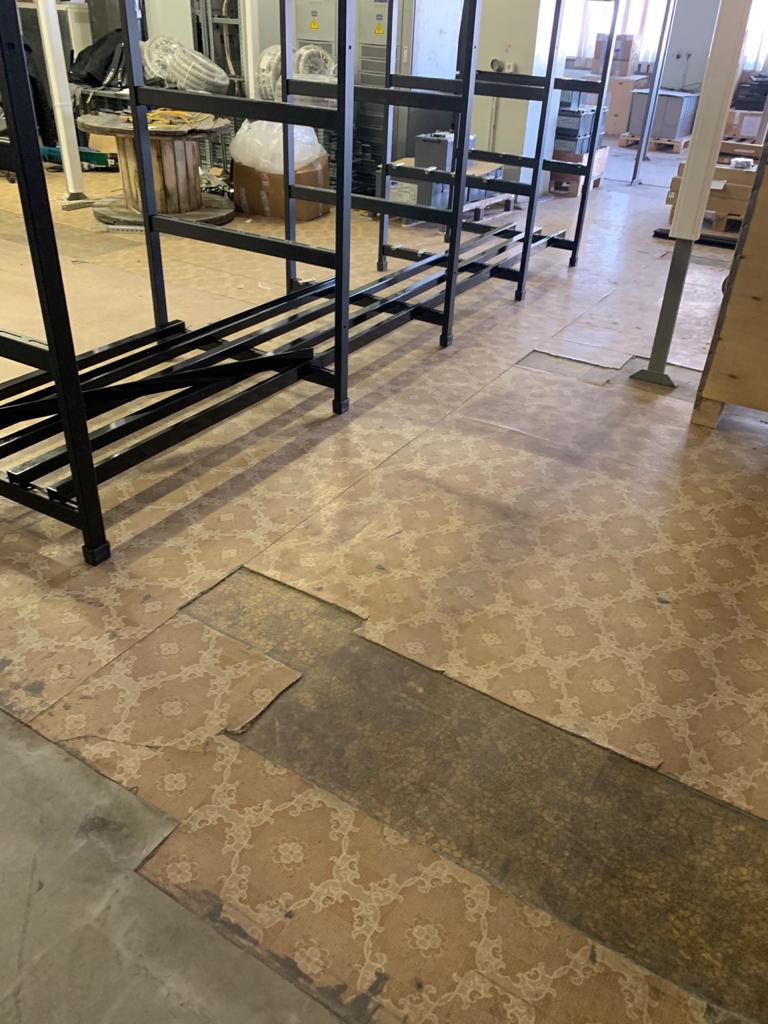

Фото 7. Места расположения оборудования АКБ.
C:\Users\Александр\Desktop\Усиление XXXXXXX 7\IMG-20200406-WA0011.jpg
