Обследование строительных конструкций зданий и сооружений проводится, как правило, в три связанных между собой этапа:
- — подготовка к проведению обследования;
- — предварительное (визуальное) обследование;
- — детальное (инструментальное) обследование.
В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.
Экспертом произведен внешний осмотр объекта, с выборочным фиксированием на цифровую камеру, что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).
Экспертом произведено диагностическое обследование конструкций плит перекрытия с определением технического состояния плиты перекрытия в соответствии с нормативными требованиями. Обследование производилось методом измерительного контроля.
ПРИЛОЖЕНИЕ Г (СП 13-102-2003)
(справочное)
ВОЗДЕЙСТВИЕ ПОЖАРА НА ПОКАЗАТЕЛИ ПРОЧНОСТИ БЕТОНА И АРМАТУРЫ
Таблица Г.1 — Значение максимальных температур нагрева бетона
Цвет бетона | Максимальная температура нагрева бетона, оС | Возможные дополнительные признаки |
Нормальный | 300 | Нет |
Розовый до красного | 300-600 | Начиная с 300 оС — поверхностные трещины, с 500 оС — глубокие трещины, с 572 оС — раскол или выкол заполнителей, содержавших кварц |
Серовато-черный до темно-желтого | 600-950 | 700-800 оС — отколы бетона, обнажающие в ряде случаев арматуру, 900 оС — диссоциированный известняковый заполнитель и цементный дегидратированный камень сыплются, крошатся |
Темно-желтый | Более 950 | Много трещин, отделение крупного заполнителя от растворной части |
Таблица Г.2 — Снижение прочности бетона на сжатие после пожара
Вид твердения бетона и условия твердения | Снижение прочности бетона после пожара, %, при максимальной температуре его нагрева, °С | ||||||
60 | 120 | 150 | 200 | 300 | 400 | 500 | |
Тяжелый с гранитным заполнителем, естественное | 30 | 30 | 30 | 30 | 40 | 60 | 70 |
То же, тепловлажностная обработка | 15 | 20 | 20 | 20 | 20 | 30 | 45 |
То же, с известняковым заполнителем | 15 | 20 | 20 | 25 | 25 | 40 | 60 |
Легкий с керамзитовым заполнителем, тепловлажностная обработка | 10 | 10 | 10 | 10 | 10 | 15 | 20 |
Примечания
1 В таблице указано, на сколько процентов снижается значение прочности бетона после пожара по сравнению со значением прочности бетона до пожара. 2 Прочность бетона после его нагрева до температур ниже 60 °С принимается равной ее значению до пожара. 3 После нагрева до температур выше 500 °С значения прочности бетона принимаются равными нулю. 4 Промежуточные значения снижения прочности бетона устанавливаются линейной интерполяцией. |
Таблица Г.3 — Снижение прочности арматуры после пожара
Положение арматуры в конструкции, наличие предварительного напряжения | Класс арматуры | Снижение прочности арматуры после пожара, %, при максимальной температуре ее нагрева, оС | ||
300 | 400 | 500 | ||
За пределами зоны анкеровки независимо от преднапряжения | А-I, А-II, А-III | Нет | Нет | Нет |
А-IV, А-V,А-VI | » | 5 | 10 | |
Ат-IV, Ат-V, Ат-VI | » | 10 | 20 | |
B-II, Bp-II, К-7 | » | 30 | 60 | |
В зоне анкеровки арматуры, ненапрягаемой | А-II, А-III, А-IV | Нет | 20 | 40 |
А-V, А-III, А-IV | ||||
Ат-V | ||||
То же, предварительно напряженной | А-IV, Ат-IV | » | 25 | 50 |
Ат-V, А-V | » | 30 | 60 | |
А-VI, Ат-VI | » | 35 | 70 | |
Bp-II, К-7 | » | 45 | 90 | |
B-II | » | 60 | — | |
Примечания
1 В таблице указано, на сколько процентов снижается значение прочности арматуры после пожара по сравнению со значением прочности арматуры до пожара. 2 Прочность арматуры (за исключением класса В-II) после нагрева до температур выше 500 °С принимается равной нулю; для класса В-II это значение принимается после температуры нагрева выше 400 °С. 3 Промежуточные значения снижения прочности арматуры устанавливаются линейной интерполяцией. |
Характеристика объекта
Объект представляет собой плиты перекрытия на 5 этаже пятиэтажного жилого дома.
-
- В ходе обследования конструкций плит перекрытия зафиксированы участки с наличием поперечных трещин до 2мм и продольных между плитами перекрытия до 40 мм., отклонение от горизонтали (прогиб) плит до 70 мм. в центре жилой комнаты № 1 (Фото № 1, фото № 2, фото № 4, Фото № 7).
-
- В ходе обследования конструкций зафиксированы участки с наличием неоднородным качеством плит перекрытия ( Фото № 8).
- В ходе обследования конструкций зафиксированы участки с отслоением защитного слоя и оголением арматурных стержней (Фото № 3, Фото № 5, фото № 6, фото № 10).
Комментарий экспертизы
Выявленные недостатки являются нарушением требований СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Основные положения.
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является значительным.
№№ п/п | Отступления от проектных решений и нарушения требований нормативных документов, квалифицируемые как дефекты | Классификация дефектов по ГОСТ
15467-79 |
Метод определения дефектов |
1 | 2 | 3 | 4 |
46,47 | Бетонные поверхности имеют раковины, поры, поперечные, продольные трещины, обнажения арматуры, нарушения геометрических размеров. | Значительный | Визуальный осмотр |
Экспертное мнение
Данный вид дефекта согласно экспертному мнению является следствием воздействие пожара на показатели прочности бетона и арматуры.
-
- В ходе обследования конструкций плит перекрытия установлены прочностные характеристики.
ИЗМЕРЕНИЕ ФАКТИЧЕСКОЙ ПРОЧНОСТИ
БЕТОНА НА СЖАТИЕ
Согласно Техническим условиям БЕТОНЫ ТЯЖЕЛЫЕ И МЕЛКОЗЕРНИСТЫЕ
ПРИЛОЖЕНИЕ 1
СООТНОШЕНИЕ МЕЖДУ КЛАССАМИ БЕТОНА ПО ПРОЧНОСТИ НА СЖАТИЕ
И РАСТЯЖЕНИЕ И МАРКАМИ
Таблица 6
Класс бетона
по прочности |
Средняя прочность бетона
*, кгс/см |
Ближайшая марка
бетона по прочности, М |
Отклонение ближайшей
марки бетона от средней прочности класса, % |
* Средняя прочность бетона |
|||
Сжатие | |||
В3,5 | 45,8 | M50 | +9,2 |
B5 | 65,5 | M75 | +14,5 |
B7,5 | 98,2 | M100 | +1,8 |
B10 | 131,0 | M150 | +14,5 |
B12,5 | 163,7 | M150 | -8,4 |
B15 | 196,5 | M200 | +1,8 |
B20 | 261,9 | M250 | -4,5 |
B22,5 | 294,7 | M300 | +1,8 |
B25 | 327,4 | M350 | +6,9 |
B27,5 | 360,2 | M350 | -2,8 |
B30 | 392,9 | M400 | +1,8 |
B35 | 458,4 | M450 | -1,8 |
B40 | 523,9 | M550 | +5,0 |
B45 | 589,4 | M600 | +1,8 |
B50 | 654,8 | M700 | +6,9 |
B55 | 720,3 | M700 | -2,8 |
B60 | 785,8 | M800 | +1,8 |
B65 | 851,3 | M900 | +5,7 |
B70 | 916,8 | M900 | -1,8 |
B75 | 982,3 | M1000 | +1,8 |
B80 | 1047,7 | M1000 | -4,6 |
Экспертом произведены измерения скорости распространения ультразвука в бетоне для определения средней прочности на сжатие, класса и марки бетона (Таблица № 1; Приложение № 1, Фото №11, Фото №12, Фото №13, Фото №14, Фото №15,).
Измерения производились ультразвуковым тестером УК1401, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности». Число и расположение контролируемых участков на конструкциях установлены с учетом требований ГОСТ 18105-86 «Бетоны. Правила контроля прочности».
По выполненным измерениям произведены расчеты средней прочности бетона, определены марка и класс по прочности бетона на сжатие.
Результаты занесены в Таблицу №1.
Таблица №1
№
участка замеров |
Скорость распространения
ультразвука |
Ближайший класс бетона по прочности
на сжатие |
Марка бетона по прочности
на сжатие |
Жилая комната № 1 | |||
1.1 | 1970 м/с | В 3.5 | М 50 |
1.2 | 2210 м/с | В 7.5 | М 100 |
1.3 | 2080 м/с | В 5 | М 75 |
1.4 | 1440 м/с | В 3.5 | М 50 |
1.5 | 1700 м/с | В 3.5 | М 50 |
1.6 | 2310 м/с | В 7.5 | М 100 |
1.7 | 2010 м/с | В 5 | М 100 |
1.8 | 2250 м/с | В 7.5 | М 100 |
1.9 | 1910 м/с | В 3.5 | М 50 |
1.91 | 1780 м/с | В 3.5 | М 50 |
1.92 | 1320 м/с | В 3.5 | М 50 |
Жилая комната № 2 | |||
2.1 | 2560 м/с | В 10 | М 150 |
2.2 | 1290 м/с | В 3.5 | М 50 |
2.3 | 2530 м/с | В 10 | М 150 |
2.4 | 2670 м/с | В 12.5 | М 150 |
2.5 | 2230 м/с | В 7.5 | М 100 |
Жилая комната № 3 | |||
3.1 | 3940 м/с | В 27.5 | М 350 |
3.2 | 3440 м/с | В 22.5 | М 300 |
3.3 | 3970 м/с | В 27.5 | М 350 |
3.4 | 3740 м/с | В 25 | М 350 |
3.5 | 3760 м/с | В 25 | М 350 |
3.6 | 3950 м/с | В 27.5 | М 350 |
Прихожая | |||
4.1 | 2950 м/с | В 15 | М 200 |
4.2 | 3420 м/с | В 22.5 | М 400 |
4.3 | 2820 м/с | В 12.5 | М 150 |
4.4 | 2650 м/с | В 12.5 | М 150 |
Кухня | |||
5.1 | 3940 м/с | В 27.5 | М 350 |
5.2 | 3440 м/с | В 22.5 | М 300 |
5.3 | 3970 м/с | В 27.5 | М 350 |
5.4 | 3740 м/с | В 25 | М 350 |
5.5 | 3760 м/с | В 25 | М 350 |
5.6 | 3950 м/с | В 27.5 | М 350 |
По результатам ультразвукового обследования марка бетона по прочности составила М-400 – М50. Класс бетона по прочности составил В 27.5 – В 3.5. По результатам обследования бетона ударным методом марка и класс бетона подтверждается
Комментарий экспертизы
Зафиксированное отклонение является нарушением требований СНиП 3.03.01-87 «Несущие и ограждающие конструкции».
Данный дефект согласно Классификатору основных видов дефектов в строительстве и промышленности строительных материалов является значительным.
При этом устранение данных дефектов не представляется возможным.
Комментарий экспертизы
Зафиксированное отклонение является нарушением требований п. 2.113 СНиП 3.03.01-87 «Несущие и ограждающие конструкции», табл. 11,
2.113. Требования, предъявляемые к законченным бетонным и железобетонным конструкциям или частям сооружений, приведены в табл. 11.
Таблица 11»
Параметр | Предельные отклонения | Контроль (метод, объем, вид регистрации) | |||
1. Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для: | |||||
фундаментов | 20 мм | Измерительный, | |||
стен и колонн, поддерживающих монолитные покрытия и перекрытия | 15 мм | каждый конструктивный элемент, журнал работ | |||
стен и колонн, поддерживающих сборные балочные конструкции | 10 мм | То же
|
|||
стен зданий и сооружений, возводимых в скользящей опалубке, при отсутствии промежуточных перекрытий | 1/500 высоты сооружения, но не более 100 мм |
Измерительный, всех стен и линий их пересечения, журнал работ | |||
стен зданий и сооружений, возводимых в скользящей опалубке, при наличии промежуточных перекрытий
|
1/1000 высоты сооружения, но не более 50 мм | То же
|
|||
2. Отклонение горизонтальных плоскостей на всю длину выверяемого участка | 20 мм | Измерительный, не менее 5 измерений на каждые 50 100 м, журнал работ | |||
3. Местные неровности поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей | 5 мм | То же
|
|||
4. Длина или пролет элементов | ±20 мм | Измерительный, каждый элемент, журнал работ | |||
5. Размер поперечного сечения элементов | +6 мм; 3 мм |
То же
|
|||
6. Отметки поверхностей и закладных изделий, служащих опорами для стальных или сборных железобетонных колонн и других сборных элементов | 5 мм | Измерительный, каждый опорный элемент, исполнительная схема | |||
7. Уклон опорных поверхностей фундаментов при опирании стальных колонн без подливки | 0,0007 | То же, каждый фундамент, исполнительная схема | |||
8. Расположение анкерных болтов: | |||||
в плане внутри контура опоры | 5 мм | То же, каждый | |||
» вне » « | 10 мм | фундаментный болт, | |||
по высоте | +20 мм | исполнительная схема | |||
9. Разница отметок по высоте на стыке двух смежных поверхностей | 3 мм | То же, каждый стык, исполнительная схема |
ОЦЕНКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ
СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
В зависимости от количества дефектов и степени повреждения, техническое состояние строительных конструкций оценивается по следующим категориям (см. Гл. 3 «Термины и определения» СП 13-102-2003):
Исправное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.
Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.
Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.
Недопустимое состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).
Аварийное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).
На основании данных, полученных в результате диагностического обследования, техническое состояние фундамента, в соответствии с положениями СП 13-102-2003, оценивается как недопустимое состояние, при котором снижена несущая способность и эксплуатационные характеристики, существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).
- Выводы.
Цель обследования:
Определение технического состояния плиты перекрытия с выдачей технических рекомендаций о возможности дальнейшей эксплуатации
Ответ экспертизы:
-
- Техническое состояние плиты перекрытия не соответствует требованиям нормативно-технических документов.
- На основании данных, полученных в результате диагностического обследования, техническое состояние плиты перекрытия в жилой комнате №1, жилой комнате №2 и прихожей, в соответствии с положениями СП 13-102-2003, оценивается как недопустимое состояние, при котором снижена несущая способность и эксплуатационные характеристики, существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).
- Устранение выявленных дефектов и недостатков не представляется возможным без демонтажа плиты перекрытия в виду значительной потери прочности и отклонений от проектных размеров.
Эксперт ЗАО «СТРОЙЭКСПЕРТИЗА» _____________ А.В.Лопатин
Приложение № 1

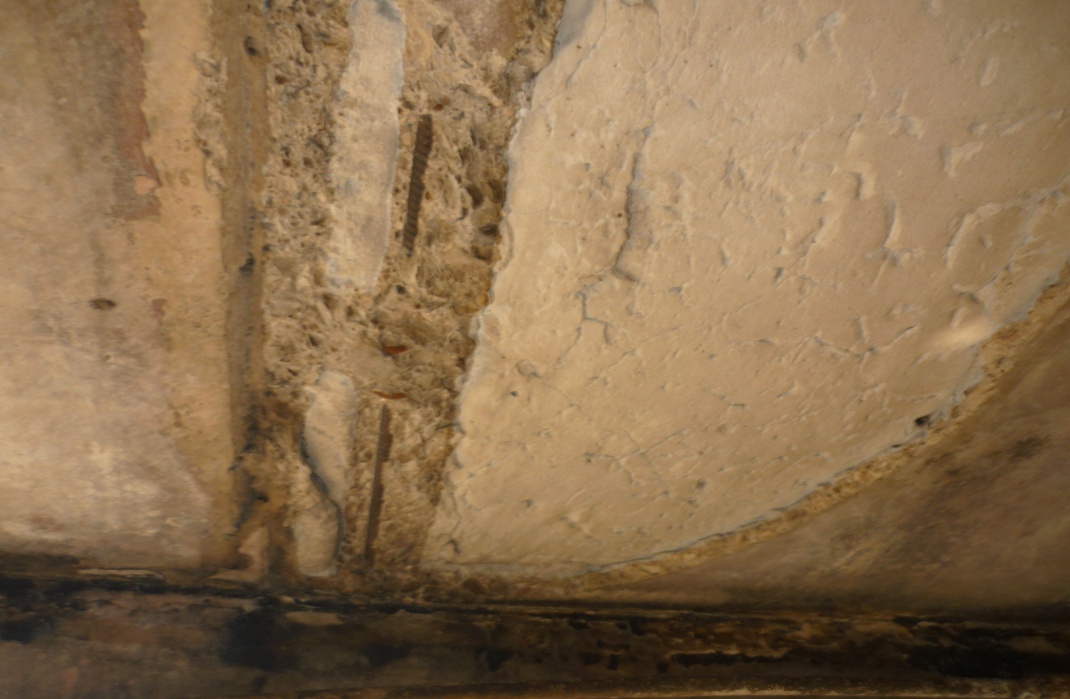

Фото № 1

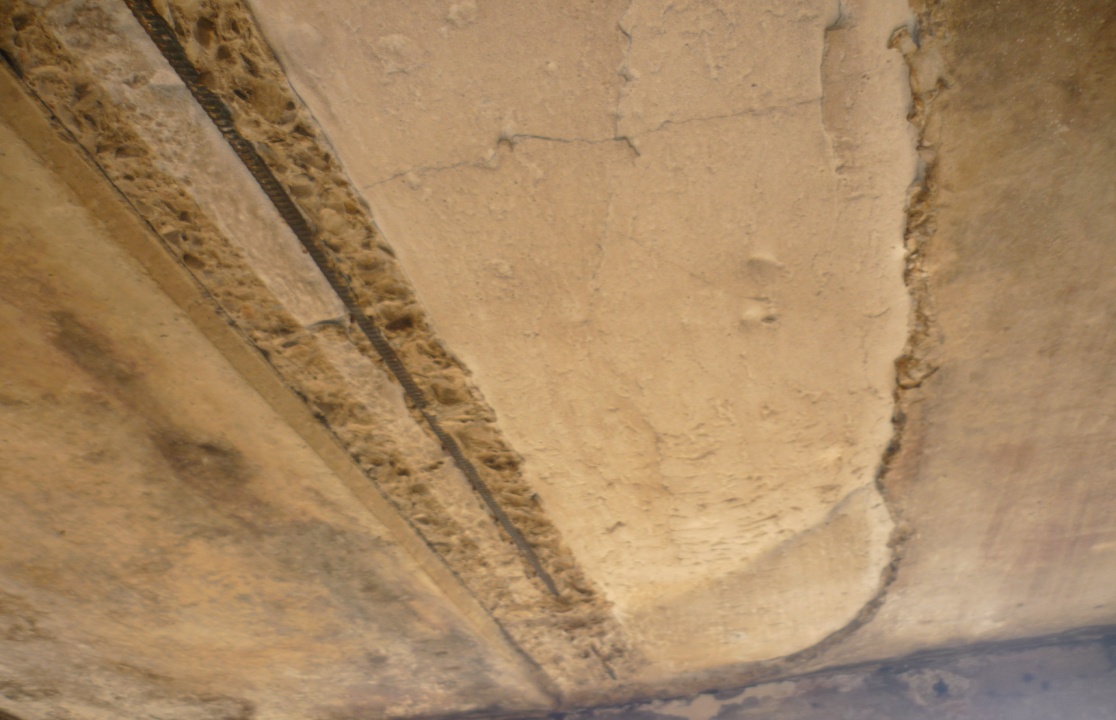

Фото № 2
Фото № 3
Фото № 4
Фото № 5
Фото № 6
Фото № 7
Фото № 8
Фото № 9
Фото № 10
Фото № 11
Фото № 12
Фото № 13
Фото № 14
Фото № 15
