Задача
Отделение банка часто занимает помещение в жилом или офисном здании. Перекрытие такого помещения рассчитано на людей и мебель, а банковское оборудование даёт сосредоточенную нагрузку на малой площади опоры: банкомат, сейф, депозитарий, стеллажи архива, шкафы с аккумуляторными батареями. Перед установкой оборудования собственнику и банку нужен поверочный расчёт перекрытия с выводом о допустимой нагрузке.
Что проверяем
- конструктивную схему перекрытия: тип плит, пролёты, опирание, ригели и балки;
- фактическую прочность бетона и армирование неразрушающими методами;
- состояние конструкций: трещины, прогибы, следы протечек и коррозии;
- нагрузку от оборудования по паспортам: массу, размеры и расположение опор;
- сочетание нагрузок по СП 20.13330 и несущую способность по СП 63.13330.
Какие решения предлагаем
- Рассредоточение нагрузки — опорные рамы или распределительные плиты увеличенной площади.
- Перенос оборудования на участки над ригелями, балками или несущими стенами.
- Усиление перекрытия — техническое решение для проектировщика, когда двух первых вариантов мало.
Пример из практики
Офисное 19-этажное каркасное здание, ребристые плиты перекрытия, оборудование с аккумуляторными батареями массой около 4,2 т на раму. Ригель выдерживает нагрузку с запасом: 5649 кг/м при предельных 10 797 кг/м. Для плиты нормативная нагрузка составила 1190 кг/м² при допустимых 1000 кг/м². Решение — увеличить площадь опоры стальных рам минимум на 25%. Заказчик получил решение без усиления перекрытия.
Документы для расчёта
- паспорта оборудования с массой и размерами опор;
- план размещения оборудования в помещении;
- проект здания или технический паспорт — при наличии;
- доступ к перекрытию снизу и сверху для осмотра и замеров.

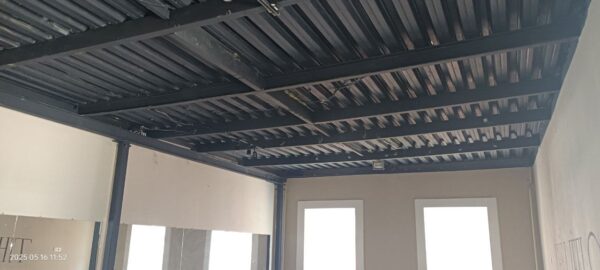

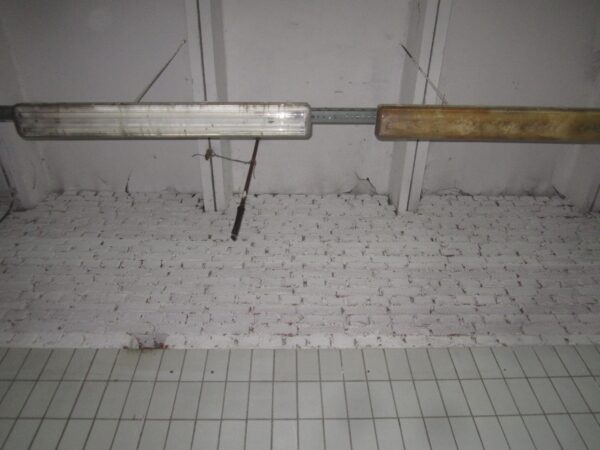

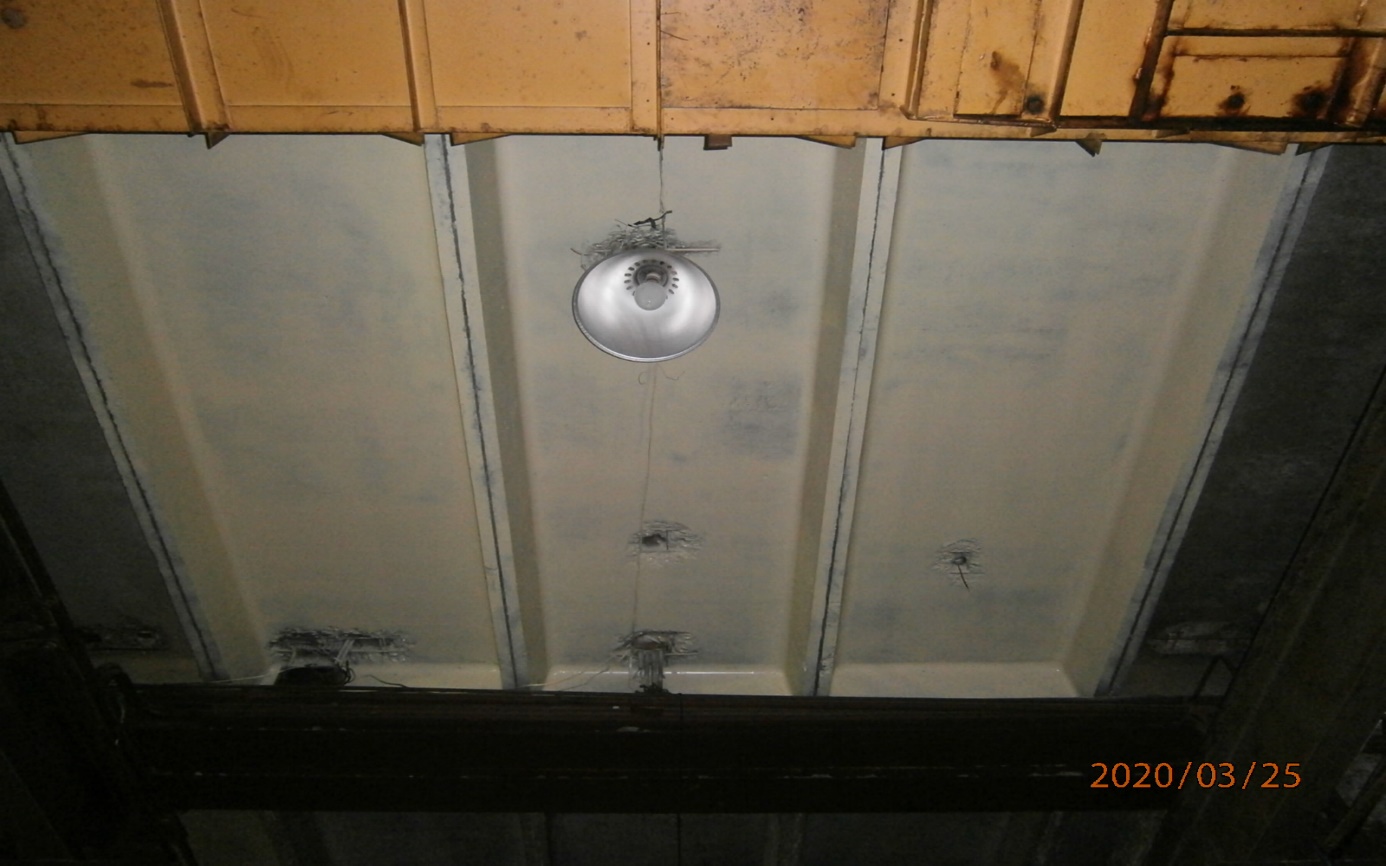

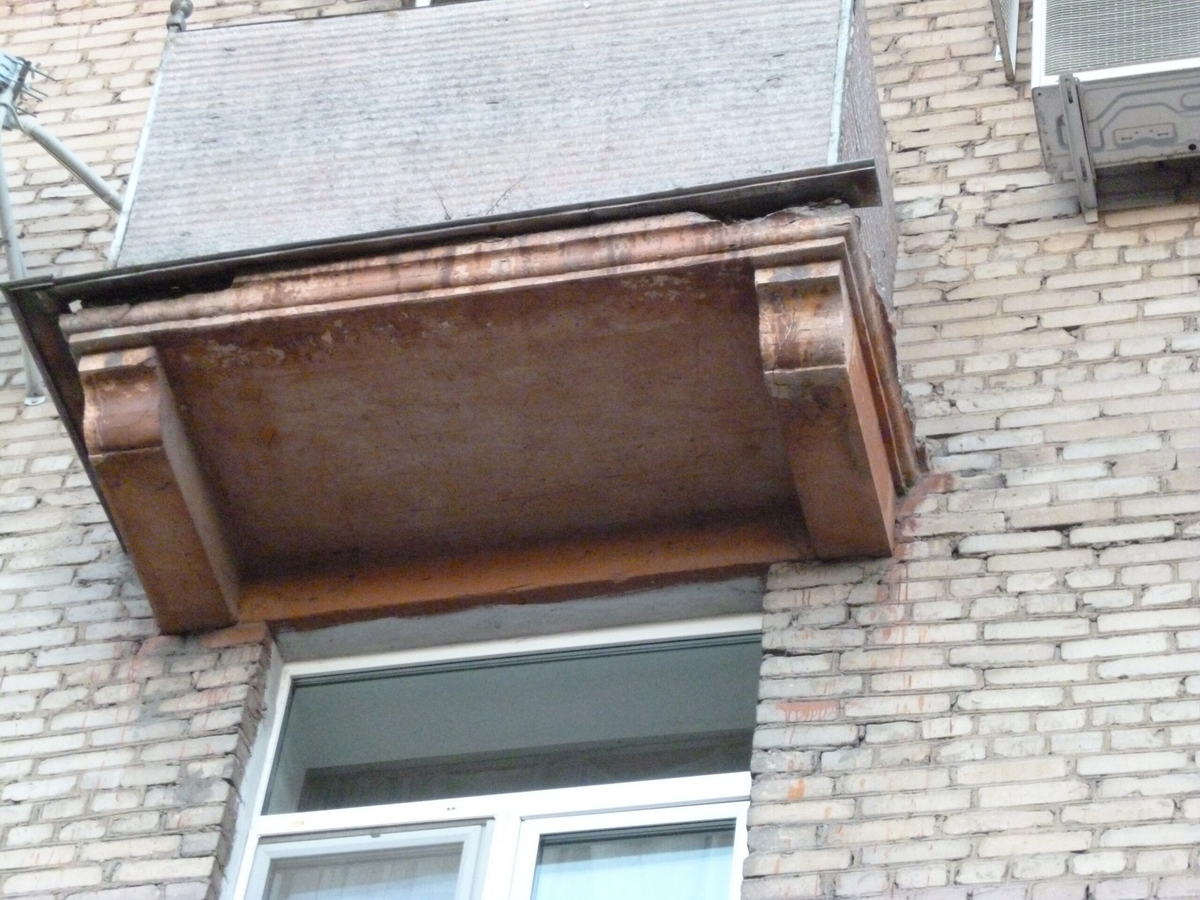

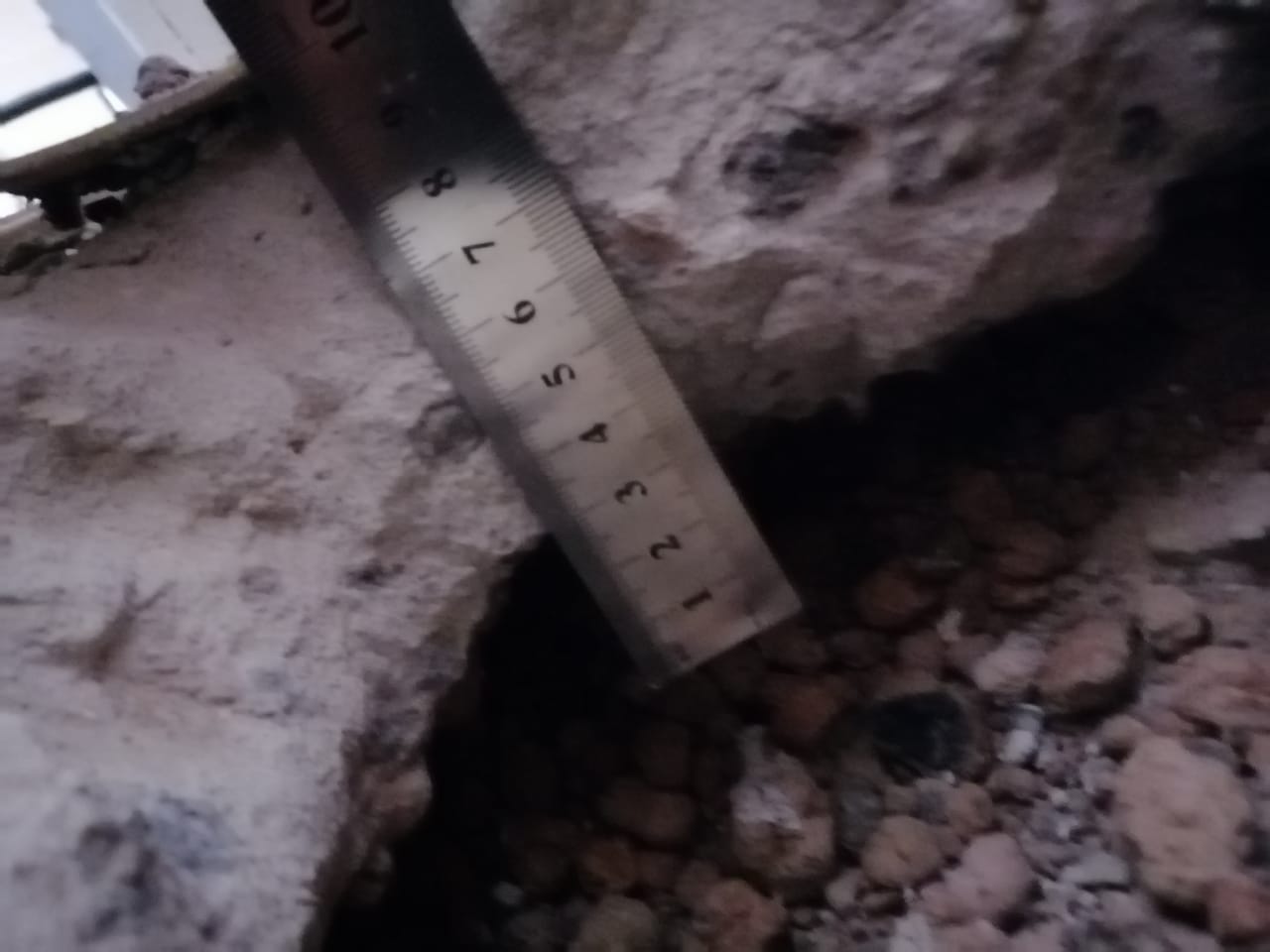

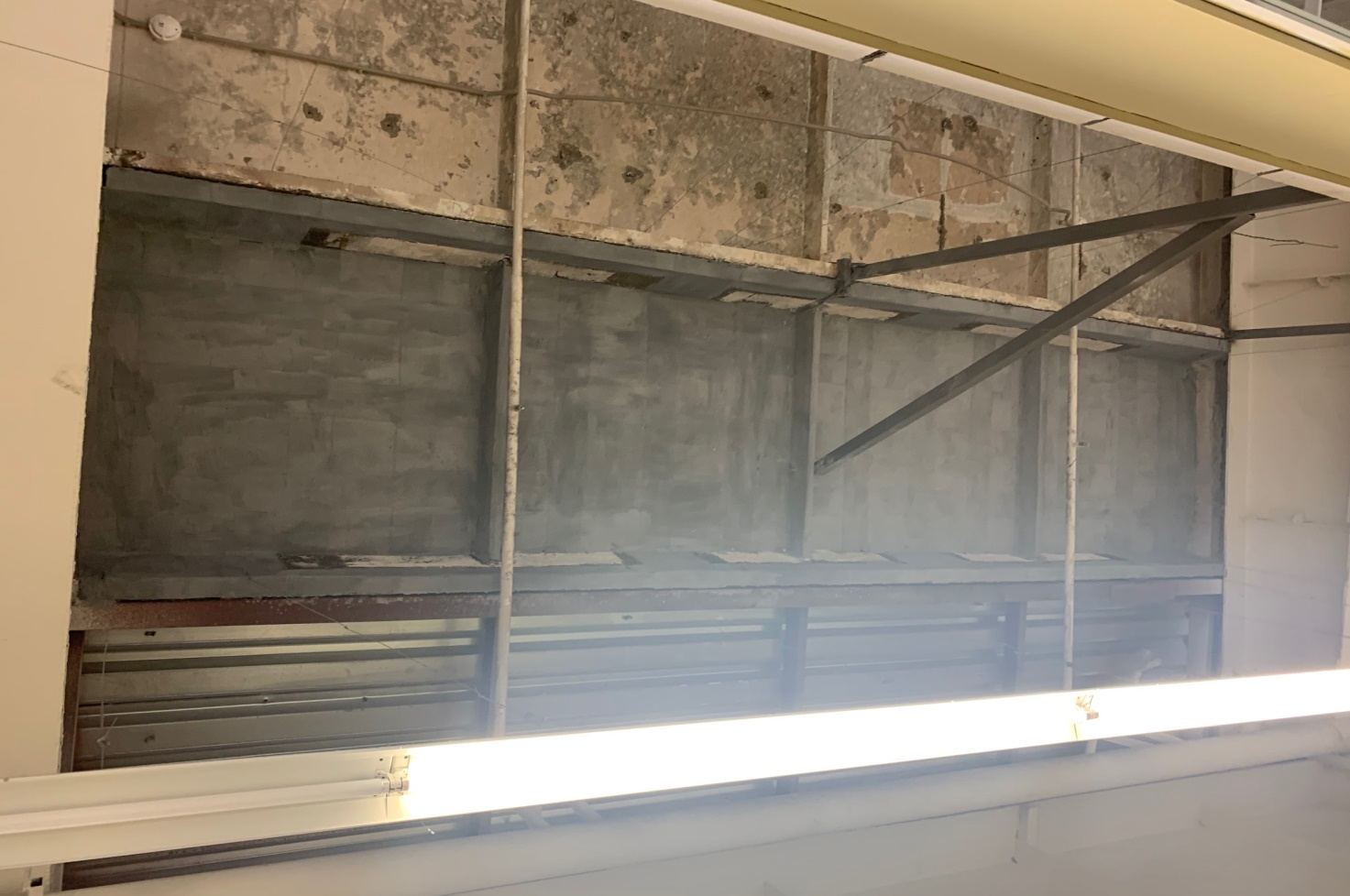

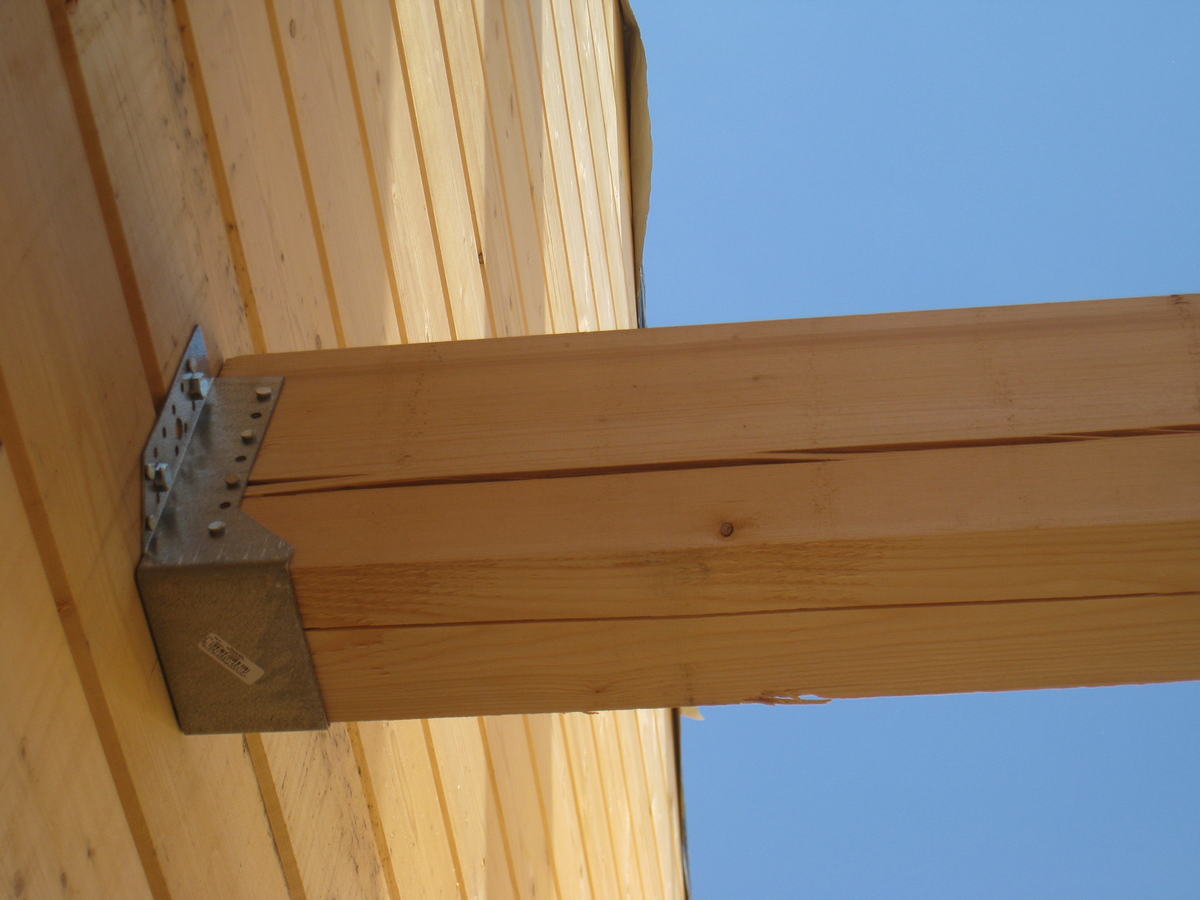

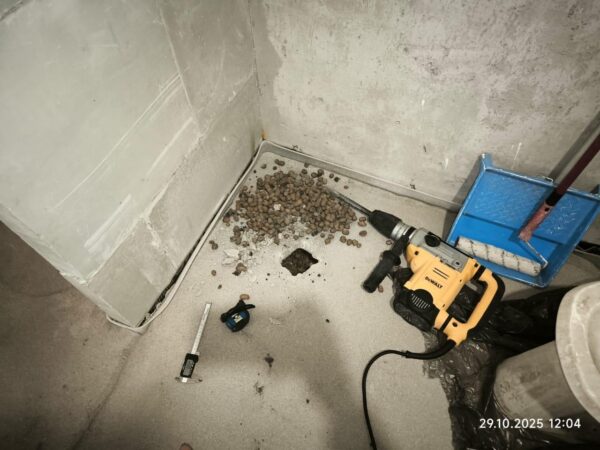

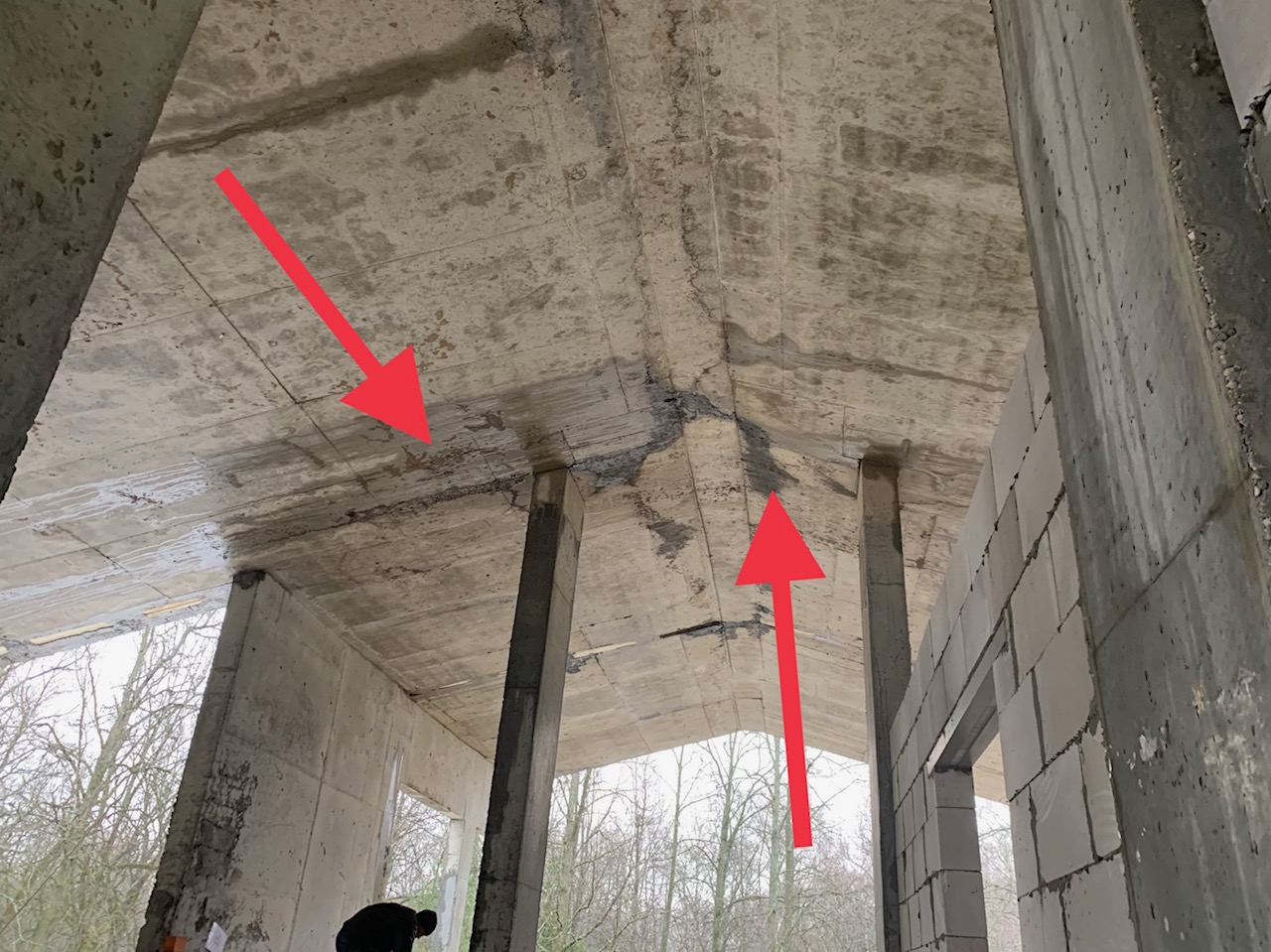

Фото из наших заключений
Как проходит работа
- 1ЗаявкаЗвонок, МАКС, Telegram или форма. Уточняем задачу и документы.
- 2ДоговорФиксируем вопросы, срок и стоимость.
- 3ОбследованиеОсмотр, инструментальные замеры, фотофиксация, при необходимости вскрытия и отбор проб.
- 4ЗаключениеКатегория состояния, выводы по каждому вопросу, расчёты и рекомендации.
Нормативная база
Правила обследования и мониторинга технического состояния зданий и сооружений
Правила обследования несущих строительных конструкций зданий и сооружений
Нагрузки и воздействия
Бетонные и железобетонные конструкции
Деревянные конструкции
Что входит в заключение
- описание объекта, методики и применённых приборов
- фотофиксация дефектов с привязкой к местам
- ссылки на нормы по каждому выводу
- категория технического состояния или ответы на вопросы заказчика
- рекомендации по устранению дефектов и усилению
- копии квалификационных документов эксперта
Документы для экспертизы передайте лично, на почту или в мессенджер:
Стоимость и сроки
Стоимость: рассчитаем по задаче. Точную сумму и срок называем после описания объекта и вопросов и закрепляем в договоре. Выезд — по Москве и Московской области.
