Обследование монолитного железобетонного покрытия

Обследованиемонолитного железобетонного покрытия конструкций кровли объекта: Частный дом, расположенный по адресу г. Москва, пос. ХХХХХХХХХ, ДНП «ХХХХХХХХХ», участок 54

Заказчик: ИП ХХХХХХХХХ ХХХХХХХХХ ХХХХХХХХХ

Договор: №ХХХХХХХХХ от 11.02.2020г.



1. ВВОДНАЯ ЧАСТЬ

1.1. Основание для проведения обследования.

Предмет и вопросы обследования.

Настоящее Заключение эксперта выполнено на основании Договора №ХХХХХХХХХ от 11.02.2020г. Исполнитель ООО «Стройэкспертиза», лицензионные документы представлены в Приложении 3.

Предмет договора – Услуги проведения строительно-технической экспертизы конструкций монолитного железобетонного покрытия кровли, подготовки и оформления заключения по состоянию конструкций, согласно ГОСТ 31937-2011. Объект расположен по адресу: г. Москва, поселение ХХХХХХХХХ, ДНП «ХХХХХХХХХ», уч. 54.

1. Изучение имеющейся проектной, технической и прочей документации (при наличии) в объёме, достаточном для проведения технической экспертизы.

2. Выезд на объект, выполнение обследования с необходимыми замерами и фото-фиксацией объекта.

3. Исследование конструкций покрытия на наличие дефектов и отклонений.

4. Камеральная обработка данных с разработкой выводов и рекомендаций экспертов по устранению выявленных дефектов и недостатков

5. Составление и оформление результата работы: альбома экспертно-технического заключения

При подготовке настоящего заключения специалист-эксперт исходит из предположения о полноте представленной информации. Данное допущение означает, что эксперт предпринял все необходимые для получения информации действия в объеме, обычно достаточном, для проведения исследований подобного рода. ООО«Стройэкспертиза», а также специалист-эксперт не несёт ответственности в случае, если необходимая информация, могущая повлиять на выводы эксперта, была кем-либо сокрыта умышленно или случайно. Оценка полученной информации осуществляется на основе специальных знаний специалиста-эксперта по предмету экспертизы.

При выполнении своих профессиональных обязанностей специалист-эксперт исходил из факта достоверности материалов, предоставленных Заказчиком. Специалист-эксперт не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Специалист-эксперт не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов.

Тиражирование настоящего заключения не допускается, за исключением случаев предусмотренных законодательством Российской Федерации.

1.2. Сведения об эксперте

Напылов Виктор Юрьевич — эксперт, имеющий высшее техническое образование (специальность инженер-строитель).

Основные квалификационные документы (Приложение 5):

  • Диплом Томского Архитектурно-Строительного Университета №ДВС1104660 (регистрационный номер №39) по специальности «промышленное и гражданское строительство» от 20.06.2001 года,
  • Диплом Томского Архитектурно-Строительного Университета №ИВС 0659022 (регистрационный номер №386) по специальности «экономика в строительстве» от 26.12.2003 года.

1.3. Перечень переданных на экспертизу документов.

Рабочая документация.Конструкции покрытия 54 4217ИП-КЖ3.2 Изменение 1

Частный дом, расположенный по адресу г. Москва, пос. ХХХХХХХХХ, ДНП «ХХХХХХХХХ», участок

1.4. Нормативное обоснование работы. Термины и определения.

Настоящая работа выполнена согласно требований актуализированных на настоящий момент редакций нормативно-технической документации Российской Федерации, также с учетом выполнения требований повышения уровня безопасности людей в зданиях и сооружениях и сохранности материальнотехнических ценностей в соответствии с Федеральными законами:

— Федеральным законом от 30.12.2009г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

— Федеральным законом от 22.07.2008г № 123-ФЗ «Технический регламент о требовании пожарной безопасности»

— СНиП 52-01-2003 «БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ
КОНСТРУКЦИИ»
В текстах «Экспертного заключения» приняты термины и определения, которые приводятся ниже:

анкеровка арматуры: Обеспечение восприятия арматурой действующих на нее усилий путем заведения ее на определенную длину за расчетное сечение или устройства на концах специальных анкеров.

арматура конструктивная: Арматура, устанавливаемая без расчета из конструктивных соображений.

арматура предварительно напряженная: Арматура, получающая начальные (предварительные) напряжения в процессе изготовления конструкций до приложения внешних нагрузок в стадии эксплуатации.

арматура рабочая: Арматура, устанавливаемая по расчету.

болтовое соединение: Соединение арматурных стержней с помощью длинной муфты, в которой арматурные стержни фиксируются с помощью заостренных болтов, врезающихся в тело арматурного стержня.

деформативность механического соединения : Значение остаточной деформации механического соединения при напряжении в соединяемой арматуре равном
СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003 (с Изменениями N 1, 2, 3)
.

защитный слой бетона: Толщина слоя бетона от грани элемента до ближайшей поверхности арматурного стержня.

комбинированное соединение: Соединение арматурных стержней резьбовыми муфтами заводского изготовления предварительно опрессованных на концах арматурных стержней.

конструкции бетонные: Конструкции, выполненные из бетона без арматуры или с арматурой, устанавливаемой по конструктивным соображениям и не учитываемой в расчете; расчетные усилия от всех воздействий в бетонных конструкциях должны быть восприняты бетоном.

конструкции железобетонные: Конструкции, выполненные из бетона с рабочей и конструктивной арматурой (армированные бетонные конструкции): расчетные усилия от всех воздействий в железобетонных конструкциях должны быть восприняты бетоном и рабочей арматурой.

коэффициент армирования железобетона : Отношение площади сечения арматуры к рабочей площади сечения бетона, выраженное в процентах.

марка бетона по водонепроницаемости : Показатель проницаемости бетона, характеризующийся максимальным давлением воды, при котором в условиях стандартных испытаний вода не проникает через бетонный образец.

марка бетона по морозостойкости : Установленное нормами минимальное число циклов замораживания и оттаивания образцов бетона, испытанных по стандартным базовым методам, при которых сохраняются их первоначальные физико-механические свойства в нормируемых пределах.

марка бетона по самонапряжению : Установленное нормами значение предварительного напряжения в бетоне, МПа, создаваемого в результате его расширения при коэффициенте продольного армирования 0,01.

марка бетона по средней плотности : Установленное нормами значение плотности, в кг/м, бетонов, к которым предъявляются требования по теплоизоляции.

массивная конструкция: Конструкция, для которой отношение поверхности, открытой для ее высыхания, м, к ее объему, м, равно или меньше 2.

механическое соединение арматуры: Соединение, состоящие из соединительной муфты и двух арматурных стержней, воспринимающие усилия сжатия и растяжения.

морозостойкость бетона: Способность бетона сохранять физико-механические свойства при многократном переменном замораживании и оттаивании, регламентируется маркой по морозостойкости .

нормальное сечение: Сечение элемента плоскостью, перпендикулярной к его продольной оси.

наклонное сечение: Сечение элемента плоскостью, наклонной к его продольной оси и перпендикулярной вертикальной плоскости, проходящей через ось элемента.

опрессованное соединение: Соединение арматурных стержней путем пластической деформации без нагрева стальных соединительных муфт с помощью мобильного оборудования в условиях строительной площадки или стационарного в заводских условиях.

плотность бетона: Характеристика бетона, равная отношению его массы к объему, регламентируется маркой по средней плотности .

предельное усилие: Наибольшее усилие, которое может быть воспринято элементом, его сечением при принятых характеристиках материалов.

проницаемость бетона: Свойство бетона пропускать через себя газы или жидкости при наличии градиента давления (регламентируется маркой по водонепроницаемости ) либо обеспечивать диффузионную проницаемость растворенных в воде веществ в отсутствие градиента давления (регламентируется нормируемыми величинами плотности тока и электрического потенциала).

рабочая высота сечения: Расстояние от сжатой грани элемента до центра тяжести растянутой продольной арматуры.

резьбовое соединение: Соединение арматурных стержней резьбовыми муфтами заводского изготовления с нарезанной внутренней резьбой, соответствующей профилю резьбы, нарезаемой на соединяемых арматурных стержнях.

самонапряжение бетона: Напряжение сжатия, возникающее в бетоне конструкции при твердении в результате расширения цементного камня в условиях ограничения этому расширению, регламентируется маркой по самонапряжению .

соединительная муфта: Устройство с необходимыми дополнительными элементами для механического соединения арматурных стержней с целью обеспечения передачи усилия с одного стержня на другой.

стыки арматуры внахлестку: Соединение арматурных стержней по их длине без сварки путем заведения конца одного арматурного стержня относительно конца другого.

цанговое соединение: Соединение арматурных стержней, выполняемое путем защемления арматурных стержней при помощи конусных соединительных пластин располагающихся внутри конусных втулок.

Термины и определения согласно ГОСТ 31937-2011.

Обследование — комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность строительных конструкций и определяющие возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.

Диагностика — установление и изучение признаков, характеризующих состояние строительных конструкций зданий и сооружений для определения возможных отклонений и предотвращения нарушений нормального режима их эксплуатации. Обследование — комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность объектов обследования и определяющих возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.

Дефект — отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом (СНиП, ГОСТ, ТУ, СН и т.д.).

Повреждение — неисправность, полученная конструкцией при изготовлении, транспортировке, монтаже или эксплуатации.

Критерии оценки — установленное проектом или нормативным документом количественное или качественное значение параметра, характеризующего прочность, деформативность и другие нормируемые характеристики строительной конструкции.

Категория технического состояния — степень эксплуатационной пригодности строительной конструкции, установленная в зависимости от доли снижения несущей способности и эксплуатационных характеристик конструкций.

Оценка технического состояния — установление степени повреждения Строительных конструкций на основе сопоставления фактических значений количественно оцениваемых параметров со значениями этих же параметров, установленных проектом или нормативным документом для определения категории технического состояния.

Нормативный уровень технического состояния – категория технического состояния строительных конструкций, при котором количественные и качественные значения параметров всех критериев оценки технического состояния соответствуют требованиям нормативных документов (СНиП, ТСН, ГОСТ, ТУ, и т.д.).

Исправное техническое состояние — категория технического состояния строительной конструкции, характеризующееся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.

Работоспособное техническое состояние — категория технического состояния строительной конструкции, при котором некоторые из численно оцениваемых, контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся дефекты и повреждения и не приводят к нарушению работоспособности, и несущая способность конструкции обеспечивается.

Ограниченно работоспособное техническое состояние – категория технического состояния строительной конструкции, при котором имеющиеся дефекты и повреждения, привели к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения, и функционирование здания или сооружения возможно при дальнейшем контроле состояния и условий эксплуатации конструкции (конструкций).

Недопустимое техническое состояние — категория технического состояния строительной конструкции и здания и сооружения в целом, характеризующееся значительным снижением несущей способности и эксплуатационных характеристик из-за возникших дефектов и повреждений, при котором существует возможность разрушении конструкции и опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).

Аварийное техническое состояние — категория технического состояния конструкции и здания и сооружения в целом, характеризующееся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности разрушения (эксплуатация запрещается, необходимо срочное проведение противоаварийных мероприятий).

Степень повреждения — установленная в процентном отношении доля проектной несущей способности строительной конструкцией.

Несущие конструкции — строительные конструкции, воспринимающие эксплуатационные нагрузки и воздействия и обеспечивающие пространственную устойчивость здания.

Нормальная эксплуатация — эксплуатация конструкции, осуществляемая в соответствии с предусмотренными в нормах или проекте техническими условиями.

Эксплуатационные показатели здания — совокупность технических, объемнопланировочных, санитарно-гигиенических, экономических и эстетических характеристик здания, обусловливающих его эксплуатационные качества.

Моральный износ здания — постепенное (во времени) отклонение основных эксплуатационных показателей от современного уровня технических требований эксплуатации зданий и сооружений.

Физический износ здания — ухудшение технических и связанных с ними эксплуатационных показателей здания, вызванное объективными причинами.

Восстановление — комплекс мероприятий, обеспечивающих повышение эксплуатационных качеств конструкций, пришедших в ограниченно работоспособное состояние, до уровня их первоначального состояния.

Усиление — комплекс мероприятий, обеспечивающих повышение несущей способности и эксплуатационных свойств строительной конструкции или здания и сооружения в целом по сравнению с фактическим состоянием или проектными показателям.

1.5. Параметры и средства измерений и контроля при обследовании.

Для выполнения задач, поставленных в обследовании, определены следующие параметры измерений в конструкциях здания:

Геометрические размеры конструкций: измеряются с точностью 1 мм. рулетками, лазерными дальномерами.

Объем экспериментальной выборки оцениваемого параметра определяется в зависимости от изменчивости опытных данных и требуемой действующими нормами и обеспеченности.

Уточнение технического состояния и количественная (расчетная) оценка остаточного уровня работоспособности элементов выполняется в соответствии с действующими нормами и технической литературой по фактическим геометрическим размерам и показателям свойств материалов.

Сведения о приборах и инструментах, использованных при выполнении обследования:

• камера цифровая «Canon DX5» ;

• рулетка металлическая «Gross Doppelhaken 31123 19мм х 5м»;

• рулетка лазерная «Leica Disto Х310»;

• измеритель прочности бетона ИПТ-МГ4.03 10427

•тестер ультразвуковой УК1401, Госреестр №21840-01, заводской номер 401475

1.6. Перечень работ и вопросов (задание) Эксперту.

Заказчик поручил провести обследование конструкций монолитного железобетонного покрытия кровли, объекта расположенного по адресу: г. Москва, поселение ХХХХХХХХХ, ДНП «ХХХХХХХХХ», уч. 54, и ответить на следующие вопросы:

1. Какие дефекты и повреждения были обнаружены на объекте в ходе проведения обседования?

2. Соответствует ли техническое состояние конструкций здания согласно ГОСТ 31937-2011?

3. При обнаружении деффектов и отклонений дать рекомендации по их устранению.

Обследование объекта проходило в три связанных между собой этапа:

— визуально-инструментальное обследование, в ходе которого выполнены натурные измерения;

Обследование технического состояния конструкций монолитного железобетонного покрытия кровли.

Дополнительные виды обследований, необходимость в которых будет выявлена при комплексном обследовании (проводится по согласованию с заказчиком)

— камеральная обработка результатов обследований с сопоставлением с действующими строительными нормами и правилами;

— подготовка и оформление экспертно-технического заключения эксперта.

2. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ

2.1. Описание результатов обследования

В результате обследования конструкций монолитного железобетонного покрытия кровли здания расположенного по адресу: г. Москва, поселение ХХХХХХХХХ, ДНП «ХХХХХХХХХ», уч. 54, экспертом были выявлены следующие фактические показатели технического состояния конструкций здания, в том числе:

— Дефекты: отдельные несоответствия конструкций какому-либо параметру, установленным проектом или нормативным документом (СП, СНиП, ГОСТ и др.), указанные в Разделе 2, Таблицы 1;

— Повреждения: неисправность, полученная конструкцией при изготовлении, транспортировке, монтаже или эксплуатации;

Месторасположение обследуемого объекта

г. Москва, поселение ХХХХХХХХХ, ДНП «ХХХХХХХХХ», уч. 54

Обследуемые виды работ регламентируются следующими нормами и правилами:

• СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»;

• СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87»;

• СНиП III-15-76. Бетонные и железобетонные конструкции монолитные;

3. ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ

На основании выполненного визуально-инструментального обследования объекта по адресу: г. Москва, поселение ХХХХХХХХХ, ДНП «ХХХХХХХХХ», уч. 54, экспертом определено фактическое-техническое состояние.

1. Вопрос: «Какие дефекты и повреждения были обнаружены на объекте в ходе проведения экспертизы? ».

Ответ: Полученные результаты показывают, что в результате обследования конструкций монолитного покрытия кровли присутствуют разуплотнённые участки (раковины), пустоты в теле бетона, возникшие при нарушении общих требований при укладке бетонной смеси. Данные дефекты возникли в связи с недостаточным виброуплотнением бетонной смеси вибраторами (виброрейками). При таких дефектах нарушена целостность зашитного слоя рабочей арматуры, в следствии чего арматура в контакте с окружающей средой корродирует, а эксплуатационные показатели конструкции снижаются. Сроки нормальной эксплуатации конструкций монолитного железобетонного покрытия кровли(долговечность) уменьшаются, поэтому данные дефекты необходимо устранить.

Также в результате обследования конструкций покрытия выявлены локальные участки где были нарушены общие требования при производстве арматурных работ, а именно:

СНиП 3-15-76 «Бетонные и железобетонные конструкции монолитные. Правила производства и приёмки работ» Глава15

П3.20. Проектное расположение арматурных стержней и сеток должно обеспечиваться правильной установкой поддерживающих устройств. Шаблонов, фиксаторов, подставок, прокладок и подкладок. Запрещается применение подкладок из обрезков арматуры, деревянных брусков и щебня.

П3.21. Отклонения от проектной толщины бетонного защитного слоя не должно превышать:

3мм-при толщине защитного слоя 15мм и менее;

5мм-при толщине защитного слоя более 15мм.

Данные локальные учаски показаны в приложении 1 Фото-фиксация, фото9,16,20.

2. Вопрос: «Соответствует ли техническое состоянии здания согласно ГОСТ 31937-2011?».

По результатам обследования конструкции стен здания в соответствии СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений», а также в сответствии с ГОСТ 31937-2011, конструкции монолитного железобетонного покрытия кровли соответствует работоспособному техническому состоянию ГОСТ 31937-2011. Для обеспечения эксплуатационных показателей и увеличения срока эксплуатации необходимо устранить данные дефекты и обеспечить соответсвие конструкций исправному техническому ссостоянию ГОСТ 31937-2011.

В результате замера прочности бетона [32,6Мпа-33.9Мпа]=[332кгс/см2-346кгс/см2], соответсвует марке М350 и классу бетона по прочности на сжатие В25.

Дефекты и повреждения которые необходимо устранить показаны в приложении 1 Фото-фиксация, фото 1,2,3,4,5,8,10,11,12,13,14,15,16,17,18,19,20,21,24,25,27,29,31,32.

3. Вопрос: «При обнаружении деффектов и отклонений дать рекомендации по их устранению».

РЕКОМЕНДАЦИИ:

  1. Необходимо механическим методом освободить нижний ряд рабочей арматуры, предварительно с помощью отбойных молотков, а затем зачистить при помощи металических щёток остатки бетона с арматуры. Места с явными выраженными разуплотнёнными участками указаны на фотографиях стрелками.
  2. Выполнить обеспылевание зачищенных участков при помощи влажной очистки. При помощи химического метода очистки арматуры, обработать поверхность арматуры средствами не содержащих кислоты(типа преобразователь ржавчины Docker nittron) Категорически запрещается использовать средства содержащие ортофосфорную кислоту, которая создаёт плёнку на поверхности металла.
  3. Восстановить зашитный слой конструкций при помощи специальных ремонтных смесей предназначенных для ремонта вертикальных и горизонтальных поверхностей бетона. Для ремонта поверхности и восстановления защитного слоя арматуры использовать ремонтный состав (типа MasterEmaco S 5450 PG или аналог). Перед нанесением ремонтного состава поверхности должны быть очищены от пыли и грязи. Основание поверхности должно иметь высокую степень шереховатости. Перед нанесением ремонтного состава поверхность обильно увлажнить чистой водой. Ремонтный состав наносить вручную или машинным способом слоем от 1см. до 4см. за один раз. После нанесения необходимо обеспечить влажностный уход за уложенным составом как минимум на 24часа.

После отвердения формируется высокопрочное покрытие, устойчивое к нагрузкам на сжатие и изгиб.

  1. Участки с незначительными раковинами и дефектами не указанными в фото-фиксации заделать ремонтным составом (типа MasterEmaco S 5450 PG или аналог), соблюдая все правила и требования при нанесении ремонтного состава приведённые в пункте 3).

Строительный эксперт

ООО «Сторойэкспертиза»

Напылов В.Ю. ___________________________/

4. Перечень используемой нормативно-технической документации

4.1. Федеральный закон от 30.12.2009 N 384-ФЗ (ред. от 02.07.2013) «Технический регламент о безопасности зданий и сооружений».

4.2. Приказ Росстандарта № 831 от 17.04.2019 «Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

4.3. Вершинина О.С. «Пособие строительного эксперта», Москва, 2008 г.

4.4. ГОСТ 31937-2011. Межгосударственный стандарт. Здания и сооружения. Правила обследования и мониторинга технического состояния.

4.5. ГОСТ 26433.2-96 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.

4.6. ГОСТ 27751-2014. Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения», введен с 01.07.2015г

4.7. СП 13-102-2003 Правила обследования несущих строительных конструкций зданий и сооружений. Дата введения 2003-08-21.

4.8. СП 13-102-2003. Свод правил по проектированию и строительству. Правила обследования несущих строительных конструкций зданий и сооруженийМ.: Госстрой,2011г.

4.9. СП 20.13330.2016. (СНиП 2.01.07-85) Свод правил по проектированию и строительству. Нагрузки и воздействия. М.: Минстрой, 2016г.

4.10. СП 70.13330.2012 (с изменениями № 1,3 от 2016г) Свод правил. Несущие и ограждающие конструкции.

4.11. СП 52-103-2007. Железобетонные монолитные конструкции зданий.

4.12. СНиП III-15-76. Бетонные и железобетонные конструкции монолитные.

4.13. СП 52-101-2003. Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

Приложение 1

Фото-фиксация:

Фото 1. Места восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9872.jpg

Фото 2. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9873.jpg

Фото 3. Места восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9874.jpg

Фото 4. Места восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9875.jpg

Фото 5. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9876.jpg

Фото 6. Фрагмент покрытия кровли.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9877.jpg

Фото 7. . Фрагмент покрытия кровли.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9878.jpg

Фото 8. Место восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9879.jpg

Фото 9. Фрагмент отсутствия фиксаторов для защитного слоя бетона при бетонировании.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9880.jpg

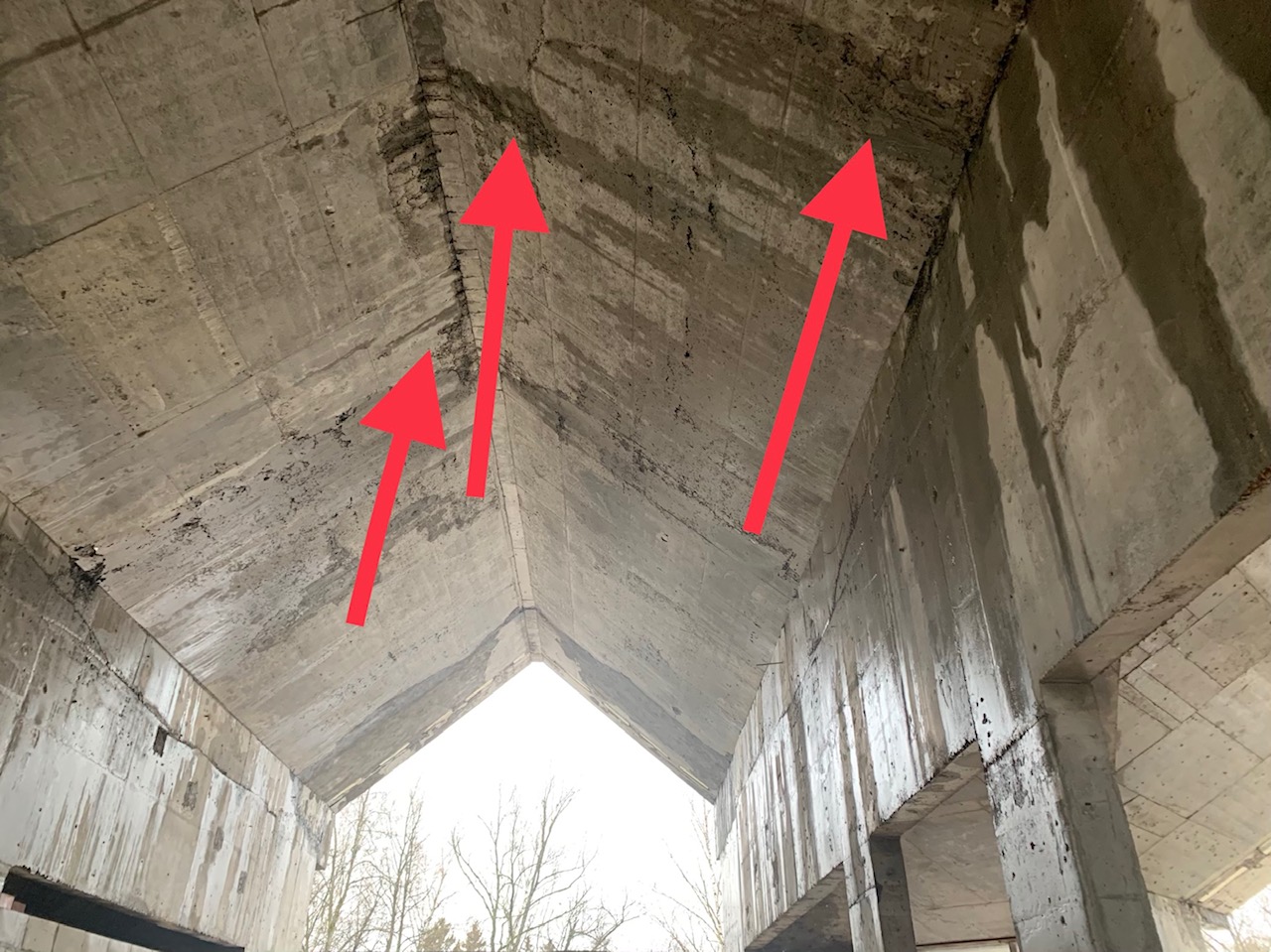

Фото 10. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9882.jpg

Фото 11. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9883.jpg

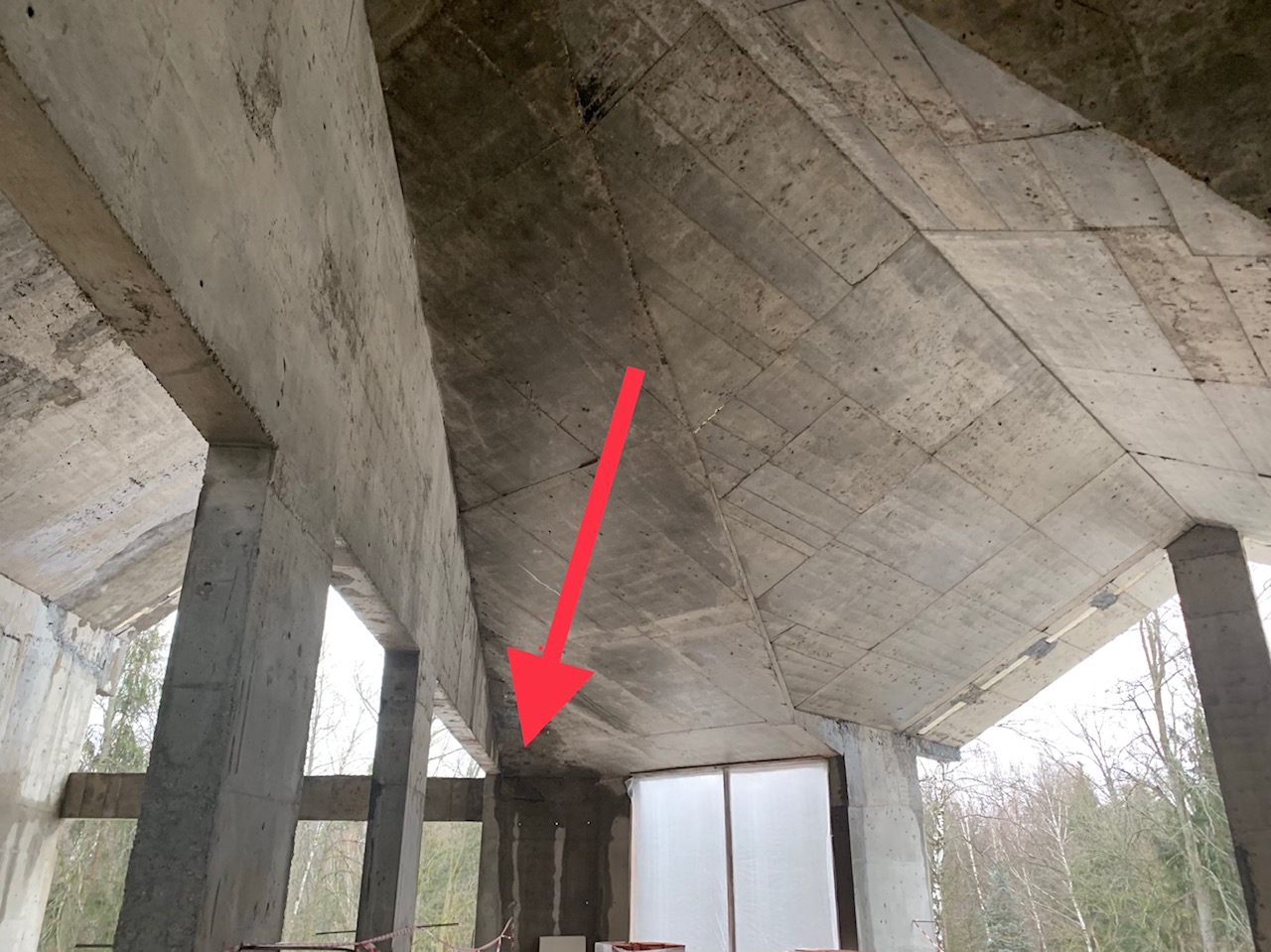

Фото 12. Место восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9884.jpg

Фото 13. Место восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9885.jpg

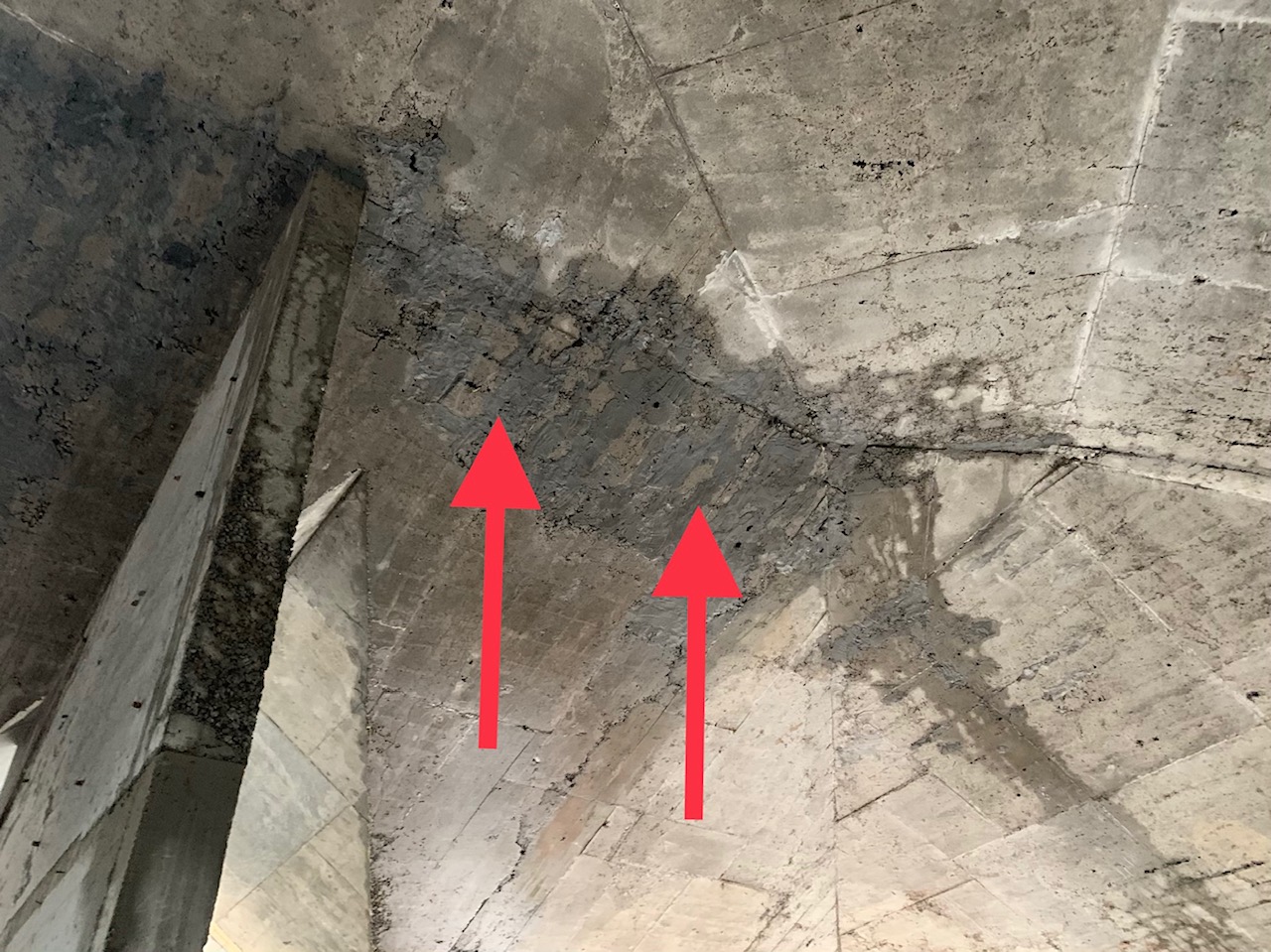

Фото 14. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9886.jpg

Фото 15. Места восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9887.jpg

Фото 16. Места восстановления защитного слоя бетона.Фрагмент отсутствия фиксаторов для защитного слоя бетона при бетонировании.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9888.jpg

Фото 17. Места восстановления защитного слоя бетона
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9889.jpg

Фото 18. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9890.jpg

Фото 19. Места восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9891.jpg

Фото 20. Место восстановления защитного слоя бетона.Фрагмент отсутствия фиксаторов для защитного слоя бетона при бетонировании.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9892.jpg

Фото 21. Места восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9893.jpg

Фото 22. Фрагмент покрытия кровли.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9894.jpg

Фото 23.Замер прочности бетона покрытия.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9895.jpg

Фото 24. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9896.jpg

Фото 25. Места восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9897.jpg

Фото 26. Замер прочности бетона покрытия.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9898.jpg

Фото 27. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9903.jpg

Фото 28. Замер прочности бетона покрытия.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9899.jpg

Фото 29. Места восстановления защитного слоя бетона.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9900.jpg

Фото 30. Фрагмент покрытия кровли.
C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9901.jpg

Фото 31.Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9902.jpg

Фото 32. Места восстановления защитного слоя бетона.

C:\Users\Александр\Desktop\Ельцин 2 ЖБ кровля\IMG_9904.jpg

Заказать строительную экспертизу
