Объект экспертизы представлял собой лифтовую шахту, расположенную в административном здании многоэтажного объекта, где осуществлялась лифтовая служба. Конструктивный тип шахты был бескаркасным, стены построены из керамического кирпича толщиной 380 мм, а стены и перекрытия из железобетона. Полы, как правило, были бетонные, а полы приямка выполнены из железобетона толщиной 30 см. Структурный дизайн включал в себя спаренные швеллеры №10 и №16, которые поддерживали демонтажные балки. Здание находилось в сейсмической зоне ниже 6 баллов, а климатические условия соответствовали требованиям для сейсмических районов. В результате обследования не было выявлено скрытых факторов, влияющих на результаты анализа.
Цели, задачи и основные направления исследования
Цель экспертизы заключалась в выявлении конструктивных и геометрических характеристик, оценке технического состояния и проведении поверочных расчётов для обеспечения дальнейшей эксплуатации лифтовой шахты. Ниже перечислены ключевые задачи, выполненные в рамках проекта:
- Сбор и анализ проектной и технической документации.
- Визуальное и инструментальное обследование всех конструктивных элементов.
- Проверка состояния стен, пола и демонтажных балок с использованием методов неразрушающего контроля.
- Проведение поверочных расчётов для оценки несущей способности.
- Составление отчёта с выводами и рекомендациями по эксплуатации.
Каждая задача обеспечивала всесторонний подход к оценке состояния объекта.
Методика проведения обследования и используемые стандарты
Обследование проводилось в соответствии с действующими нормативно-техническими документами, включая ГОСТ 31937‑2011, ГОСТ 31937‑2024 и СП 13‑102‑2003. Методика включала три этапа: подготовительные работы, предварительное визуальное обследование и детальное инструментальное обследование. Ключевые моменты методики:
- Проведено измерение геометрических параметров с использованием лазерного контроля.
- Определение прочности бетона при помощи ударно‑импульсного метода.
- Измерение толщины защитного слоя бетона и армирования.
- Фотографическая фиксация всех обнаруженных дефектов.
Постоянное соблюдение нормативных требований обеспечило достоверность и воспроизводимость результатов.
Применённое оборудование и средства измерения
Для проведения обследования использовались специальные инструменты, соответствующие требованиям ГОСТ 8240‑97 и ГОСТ 22690‑2015. Перечень оборудования с кратким описанием его назначения:

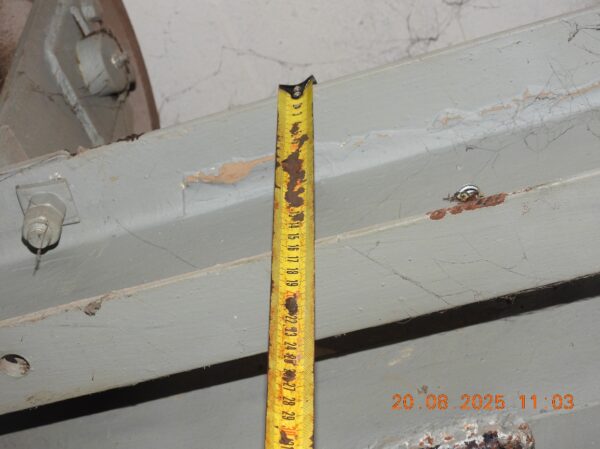

- Метрическая рулетка длиной 5 м – измерения линейных размеров конструкций.
- Штангенциркуль – точные измерения толщины стен и балок.
- Измеритель прочности бетона ИПС‑МГ4.03 – оценка прочности бетона методом ударно‑импульсного воздействия.
Каждый инструмент имел действительный сертификат поверки, срок действия которого соответствовал установленным нормативам.
Результаты визуального и инструментального обследования

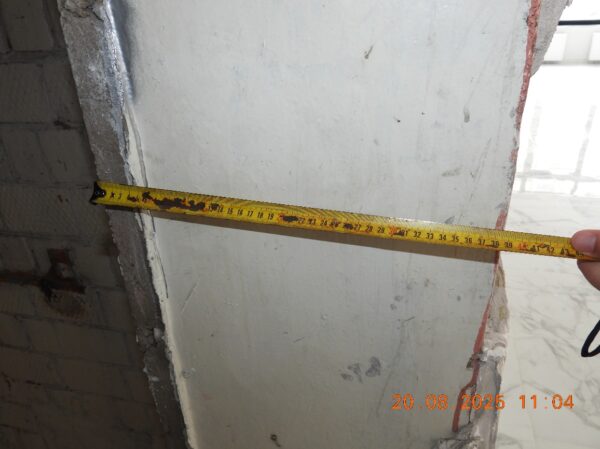

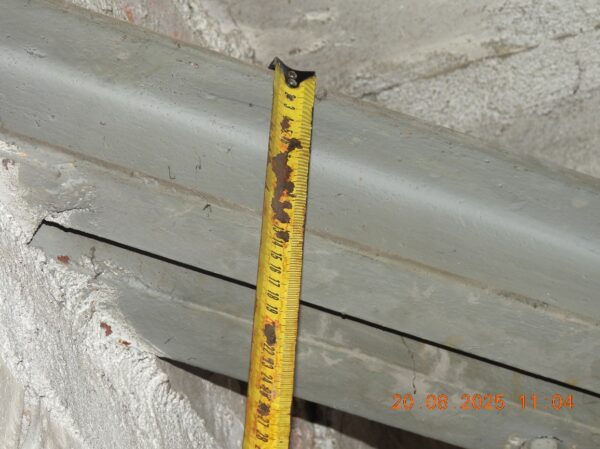

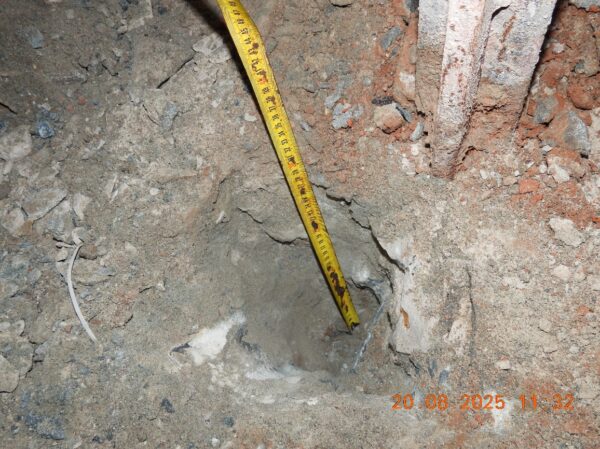

Во время визуального обследования были выявлены следующие параметры: стены из керамического кирпича толщиной 380 мм, демонтажные балки из спаренных швеллеров, полы приямка толщиной 30 см. Инструментальные измерения показали, что прочность бетонного пола находится в диапазоне 18,4–21,3 МПа, что соответствует классу бетона В15. На основе данных неразрушающего контроля оценено, что стены и полы не содержат критических дефектов, влияющих на несущую способность конструкции. Фотоматериалы подтверждают целостность элементов и отсутствие трещин или других повреждений.
Поверочные расчёты и оценка несущей способности
Проверочные расчёты выполнены по СП 63.13330‑2018 с изменениями №1 и учитывают различные типы нагрузок, включая точечные нагрузки от оборудования и локальные нагрузки на стены. Ключевые результаты:
- Подтверждена несущая способность приямка при точечной нагрузке 18,3 т, коэффициент использования 0,601.
- Стена выдерживает локальную нагрузку 5,8 т, коэффициент использования 0,862.
- Демонтажные балки под нагрузку 1,5 т (по одной) – коэффициент использования 0,434.
Все расчёты показали, что конструктивные элементы находятся в пределах безопасных эксплуатационных параметров.
Выводы и рекомендации по дальнейшей эксплуатации
На основании проведенного обследования и поверочных расчётов можно сделать следующие выводы:
- Техническое состояние конструкции лифтовой шахты оценено как работоспособное.
- Все ключевые элементы – стены, полы и демонтажные балки – демонстрируют достаточную прочность и устойчивость.
- Никаких критических дефектов, угрожающих целостности конструкции, не обнаружено.
Рекомендации для дальнейшей эксплуатации включают:
- Периодический контроль состояния стен и пола с использованием неразрушающих методов.
- Плановое обслуживание лифтовой системы и её компонентов.
- В случае обнаружения новых дефектов – незамедлительная корректировка нагрузки и проведение дополнительных расчётов.
Эти меры помогут сохранить работоспособность и безопасность лифтовой шахты в долгосрочной перспективе.
Сводное заключение и перспективы дальнейшего анализа
Объект исследования находится в стабильном техническом состоянии, но необходимо обеспечить регулярный мониторинг для выявления изменений в конструкции. Перспективные направления работы:
- Проведение сезонных измерений, чтобы учесть влияние климатических факторов.
- Внедрение системы цифрового мониторинга, позволяющей отслеживать динамику деформаций и нагрузок.
- Периодический пересмотр проектных данных с целью выявления изменений в требованиях к строительным материалам.
При выполнении указанных мероприятий возможно оптимизировать эксплуатационные расходы и повысить безопасность эксплуатации лифтовой шахты. В результате экспертизы получены ценные данные, которые станут основой для принятия управленческих решений, связанных с поддержкой и модернизацией объекта.
