Объект экспертизы: несущие железобетонные и металлические конструкций здания «Московский Дом Предпринимателя » на предмет наличия и состояния огнезащитного покрытия.
Рис №1. Вид здания с привязкой к окружающей застройки.
2.1 ОПИСАНИЕ ОБЪЕКТА ЭКСПЕРТИЗЫ
Для ответа на поставленные в техническом задании вопросы был произведен выезд экспертной группы в составе двух специалистов на объект –2-х этажное общественное здание (сборное) по адресу: г. Москва, ул. Покровка, д.47/24, стр.1.
По особенностям пространственного расположения несущих элементов прихожу к выводу, что конструктивный тип здания – КАРКАСНОЕ.
Каркасный тип представляет собой пространственную систему, состоящую из колонн и междуэтажного перекрытия. Несущей основой здания служат колонны, ригели и перекрытия, а роль ограждающих элементов выполняют наружные стены.
Несущие конструкции здания — фундаменты, стены, колонны, перекрытия, соединяясь в пространстве между собой, образуют несущий остов здания.
Такой конструктивный тип используется для возведения зданий, где необходимы помещения значительных размеров, свободные от внутренних опор.

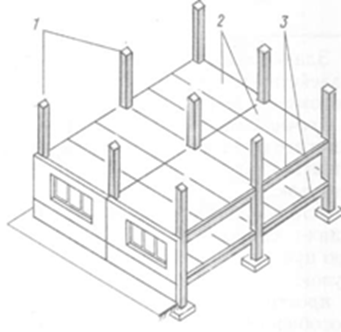

Рис №2. Здание каркасного типа: 1 — колонны; 2 — панели перекрытий; 3 — ригели
Был проведен экспертный осмотр и обследование указанных в договоре на обследование
несущих конструкций, а именно:
1) Колонна (фахверк) стальная сварная из 2-х уголков L 160х160х12 мм
2) Балка двутавровая сварная усиленная ребрами жесткости I ( h= 795 мм, b=340 мм, t=20 мм )
3) Балка стальная из швеллера ( h= 455 мм, b=150 мм, t=16 мм ) по периметру здания
4) Ригель железобетонный h х b 250 х 400 мм.
5) Многопустотные железобетонные плиты перекрытия 6000 х 1200х 220 мм
6) П-образные ребристые железобетонные плиты покрытия 3000 х 6000 х 250 мм

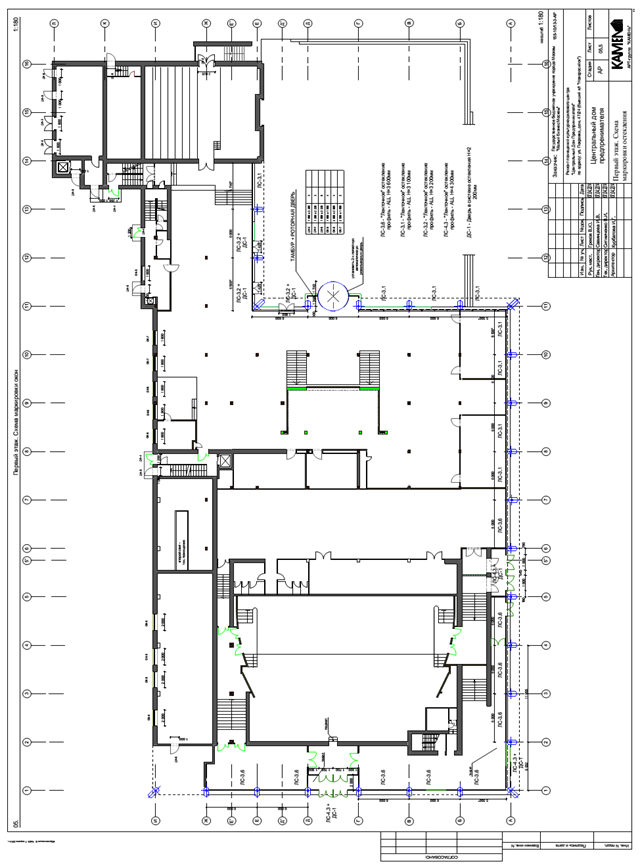

Рис. 3. План 1 этажа в осях 1-16 / А – Л.

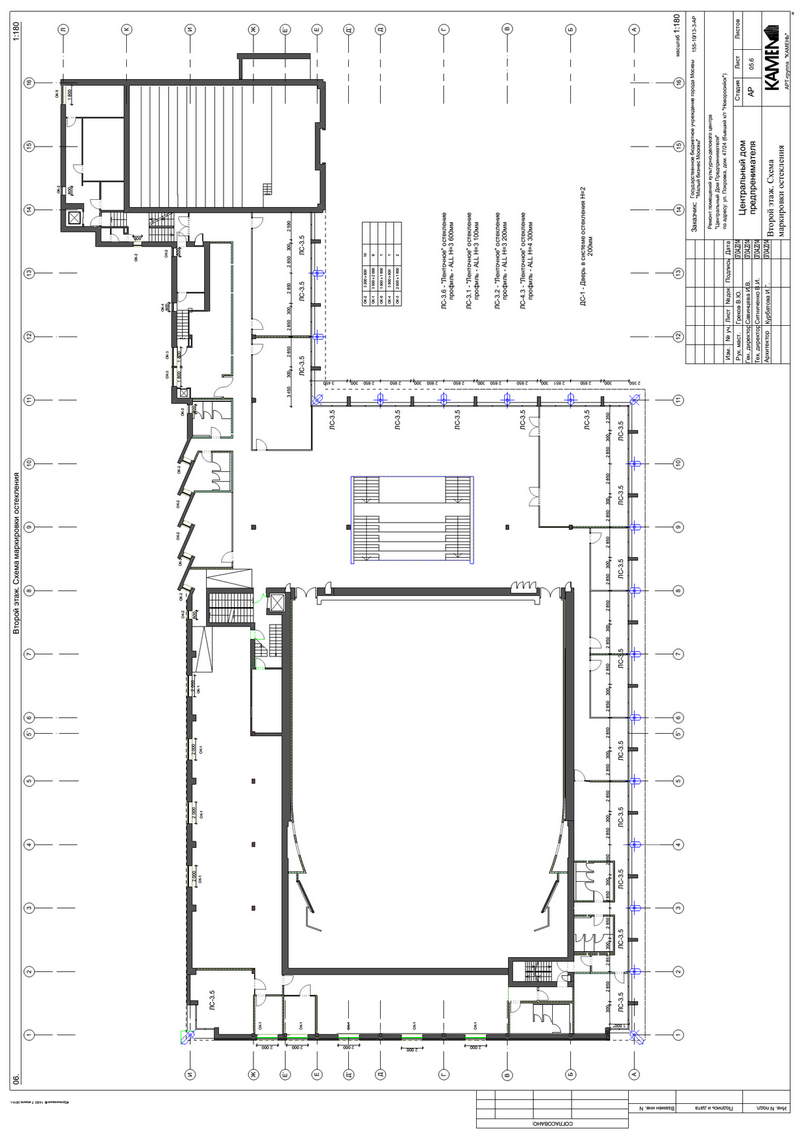

Рис. 4. План 2 этажа в осях 1-16 / А – Л.
2.2 ФОТОФИКСАЦИЯ ОБЪЕКТА

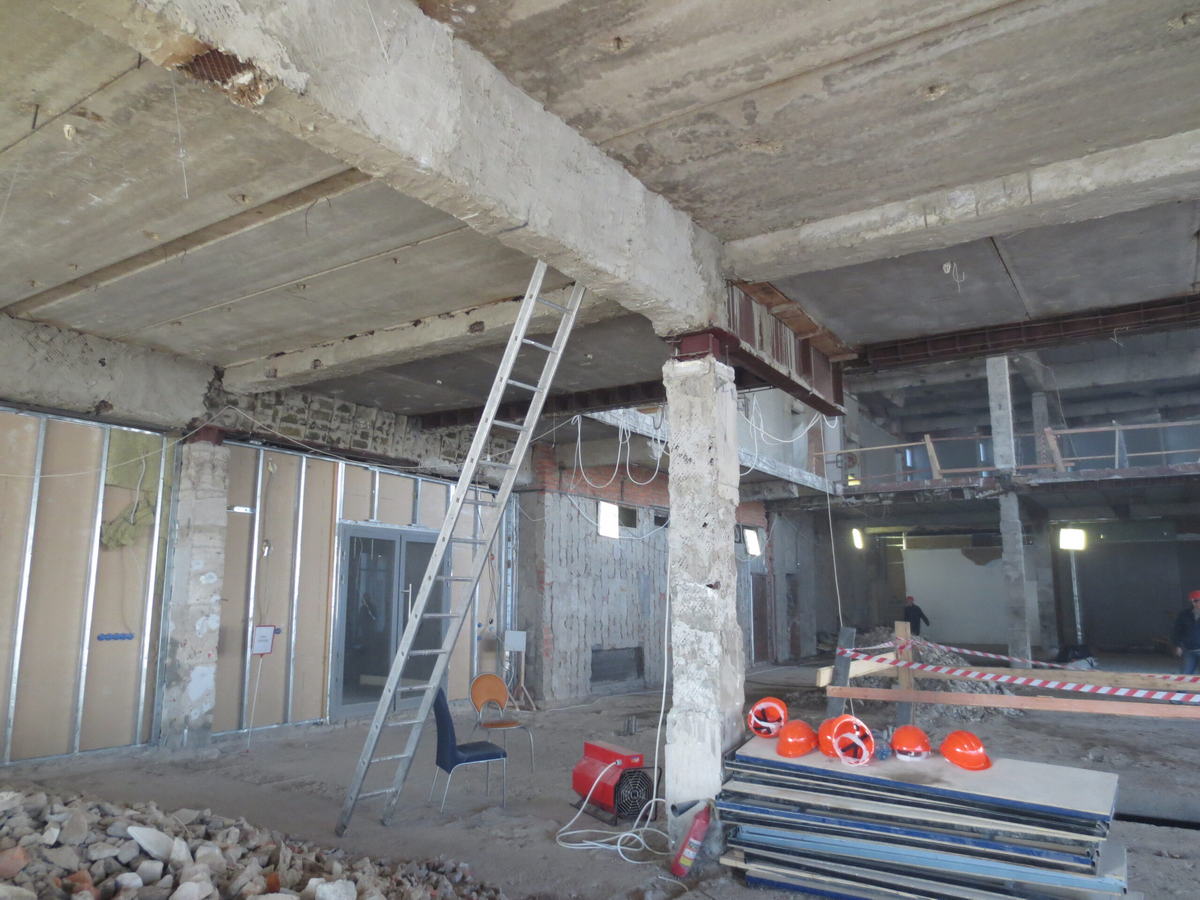

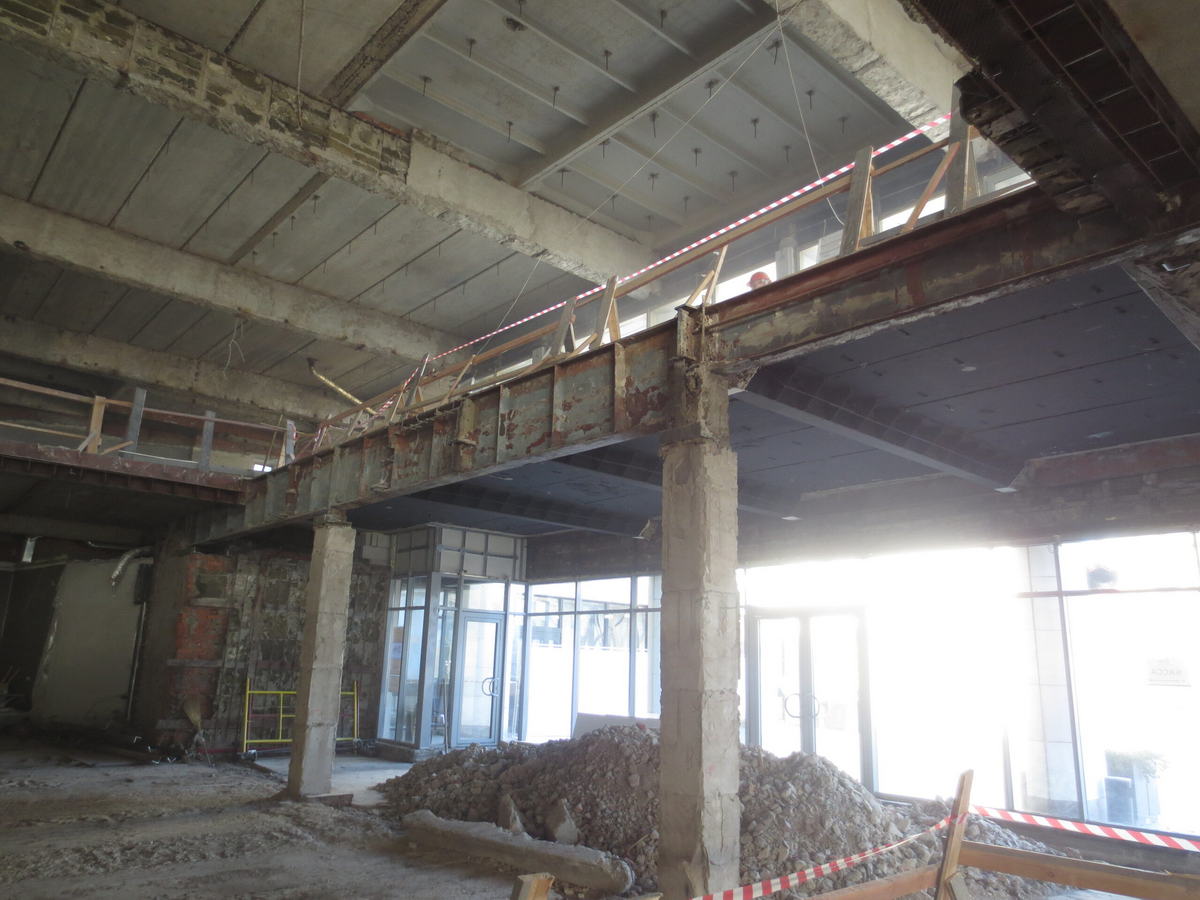

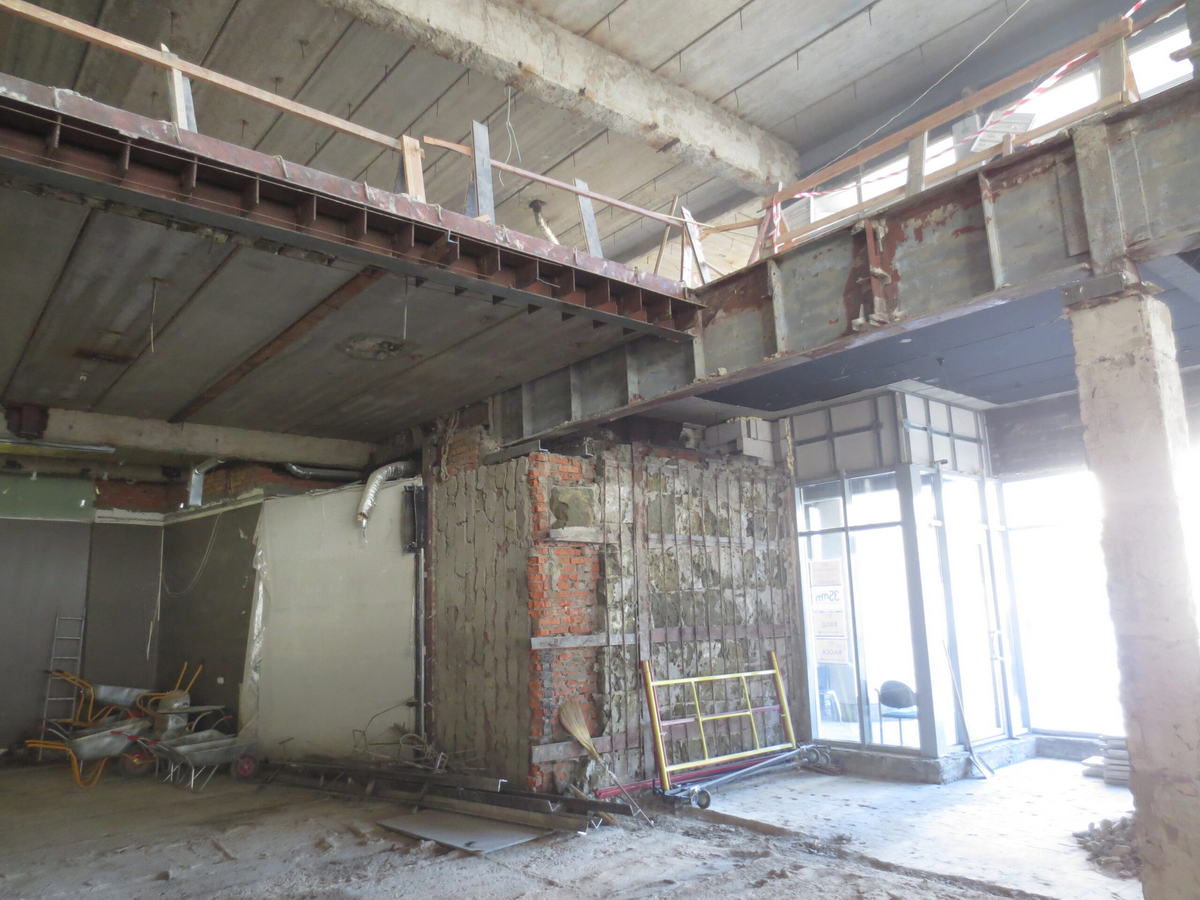

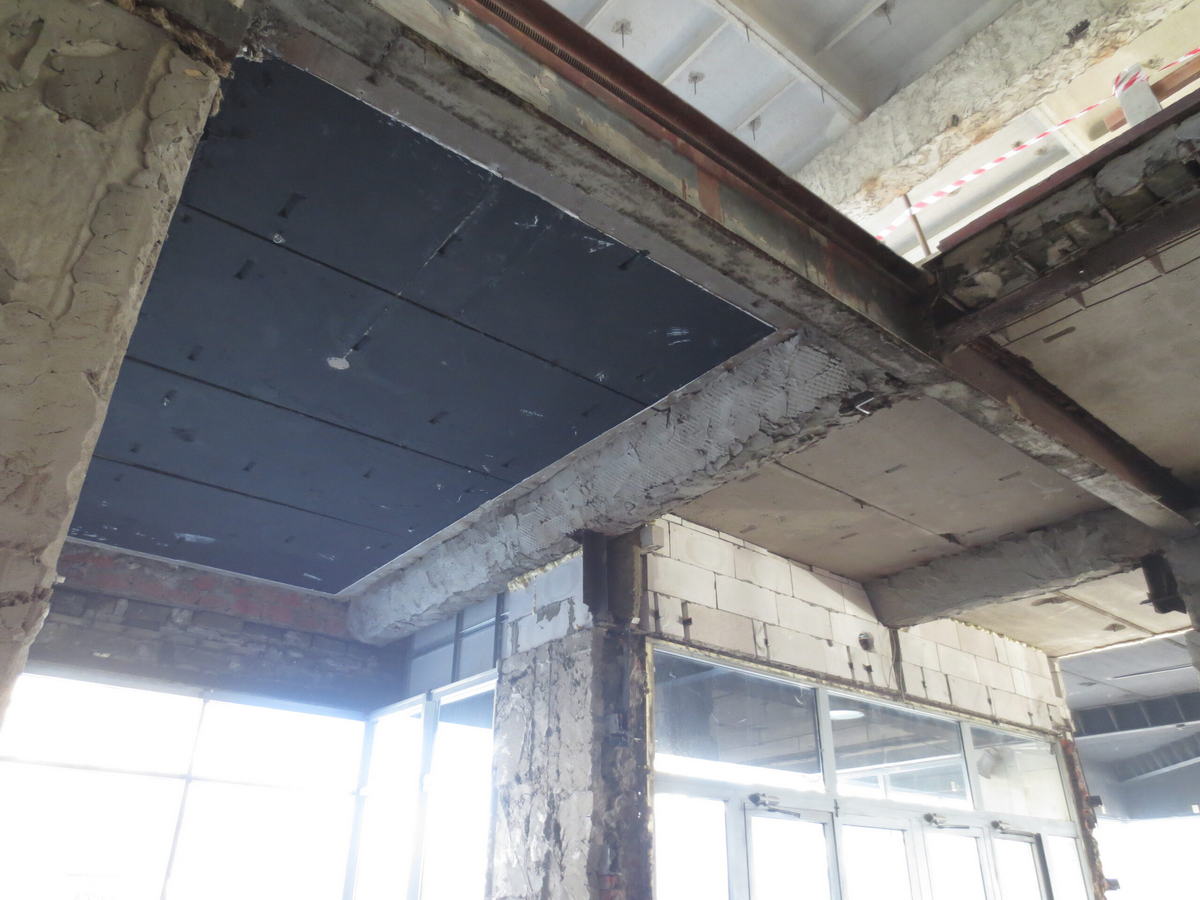

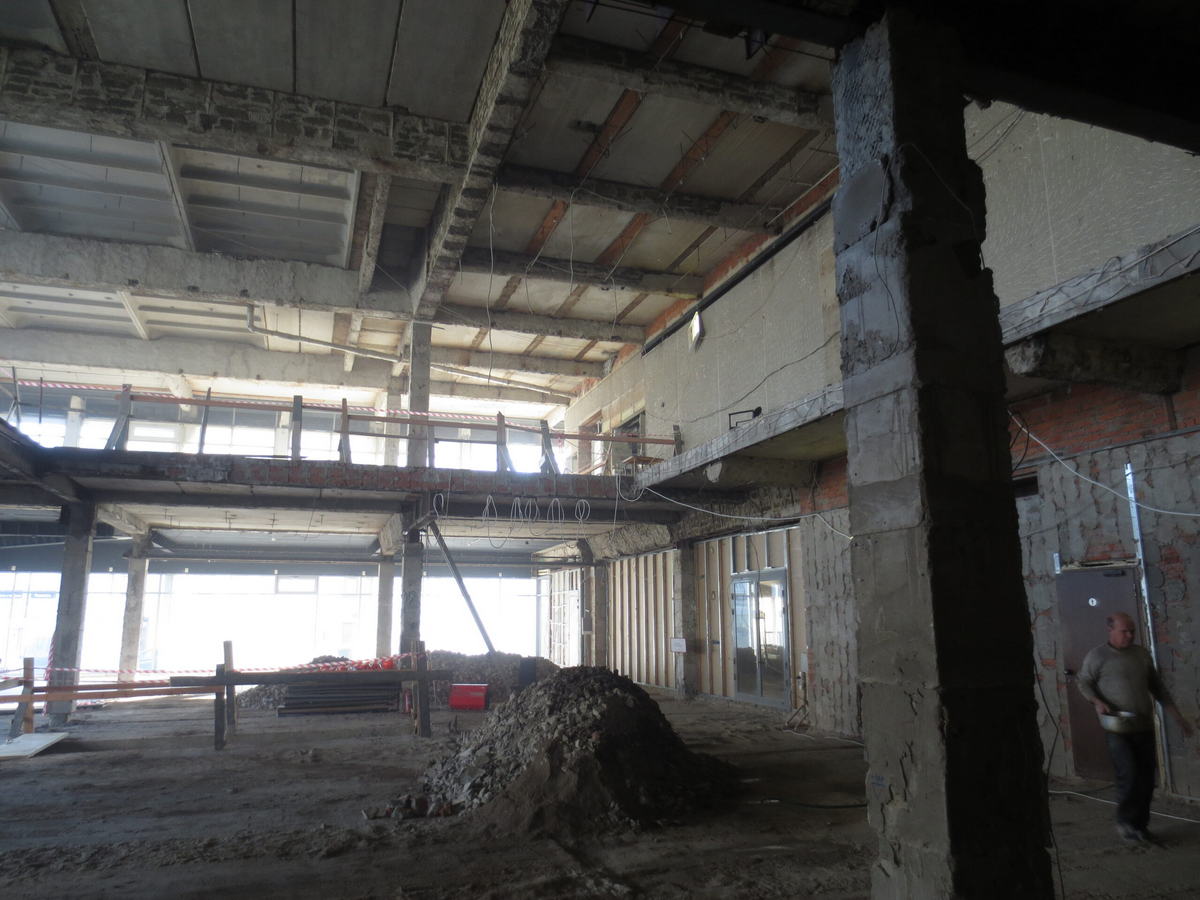

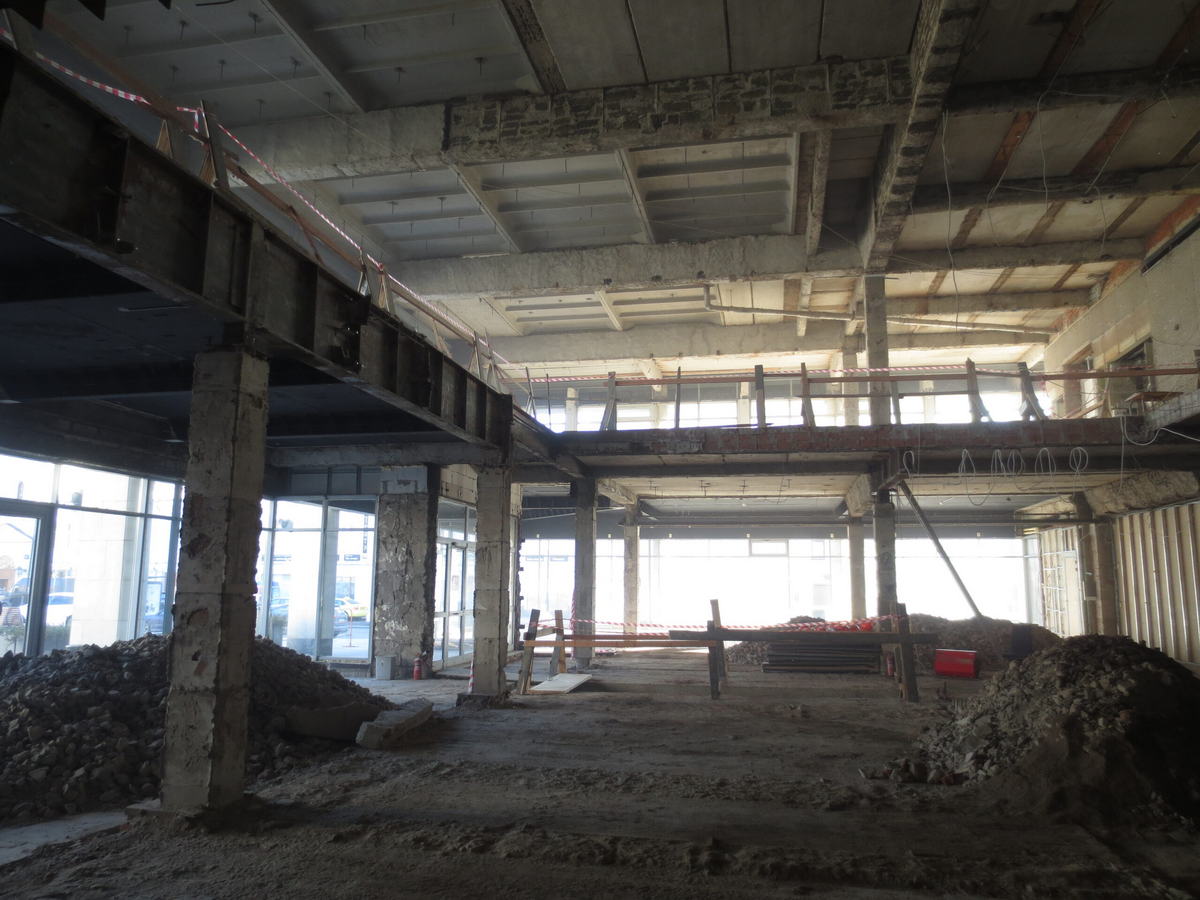

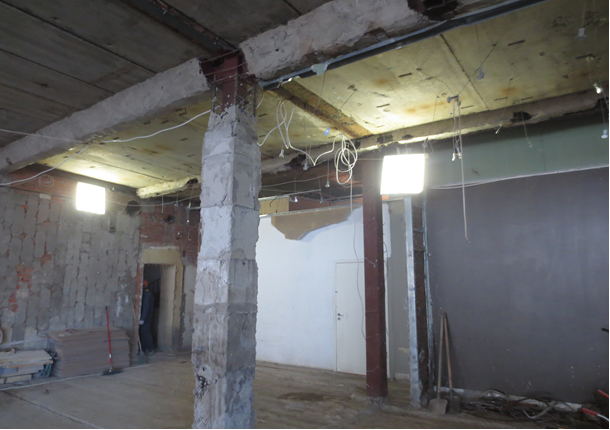

Фото №1.Несущие конструкции в осях 8-10 / В- Д вид из фойе 1 этажа

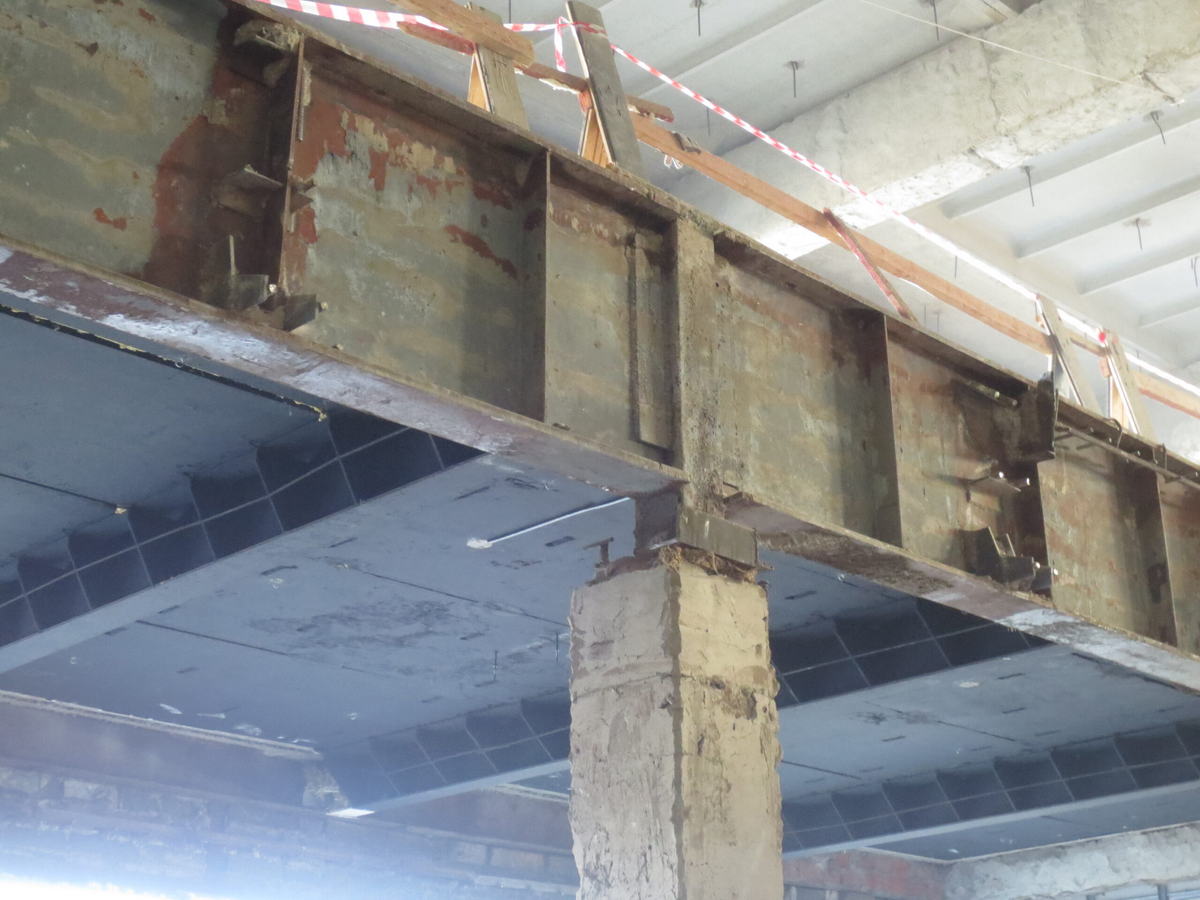

Фото № 2. Опирание второстепенной балки на главную в осях 10 / Д-Е
Фото № 3. Несущая двутавровая балка I 795 х 340 со следами отслоения огнезащитного покрытия
в осях 10 / Г – Е

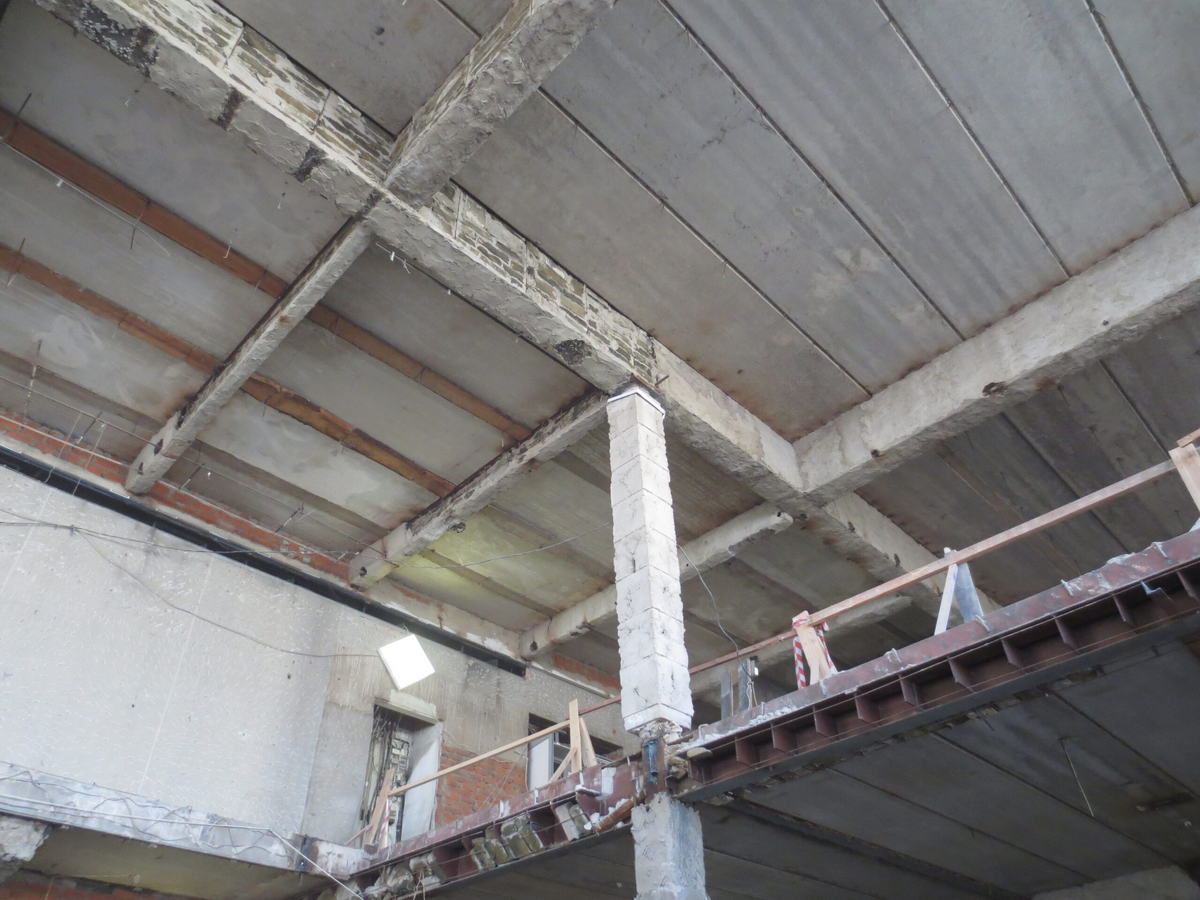

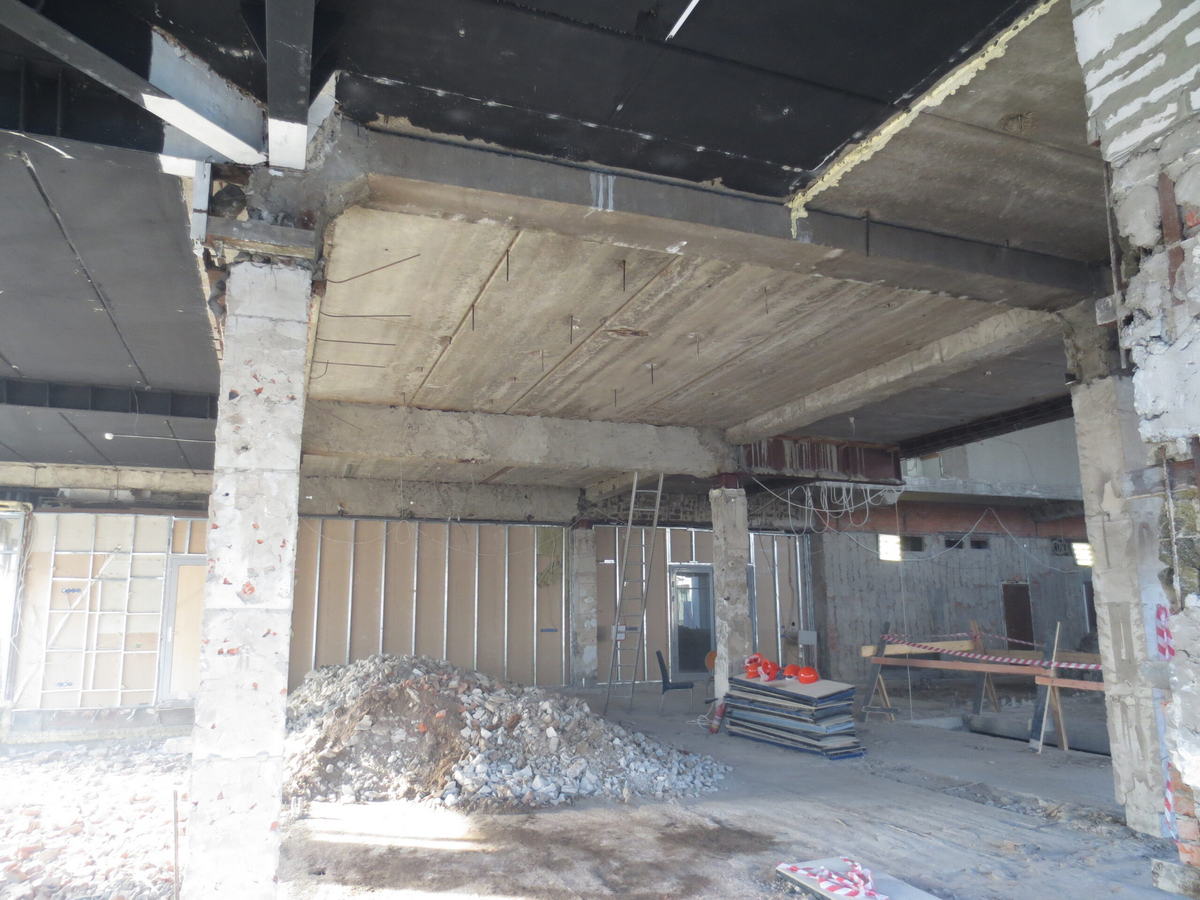

Фото №4. Несущие конструкции в осях 8-10 / В- Д вид из фойе 1 этажа

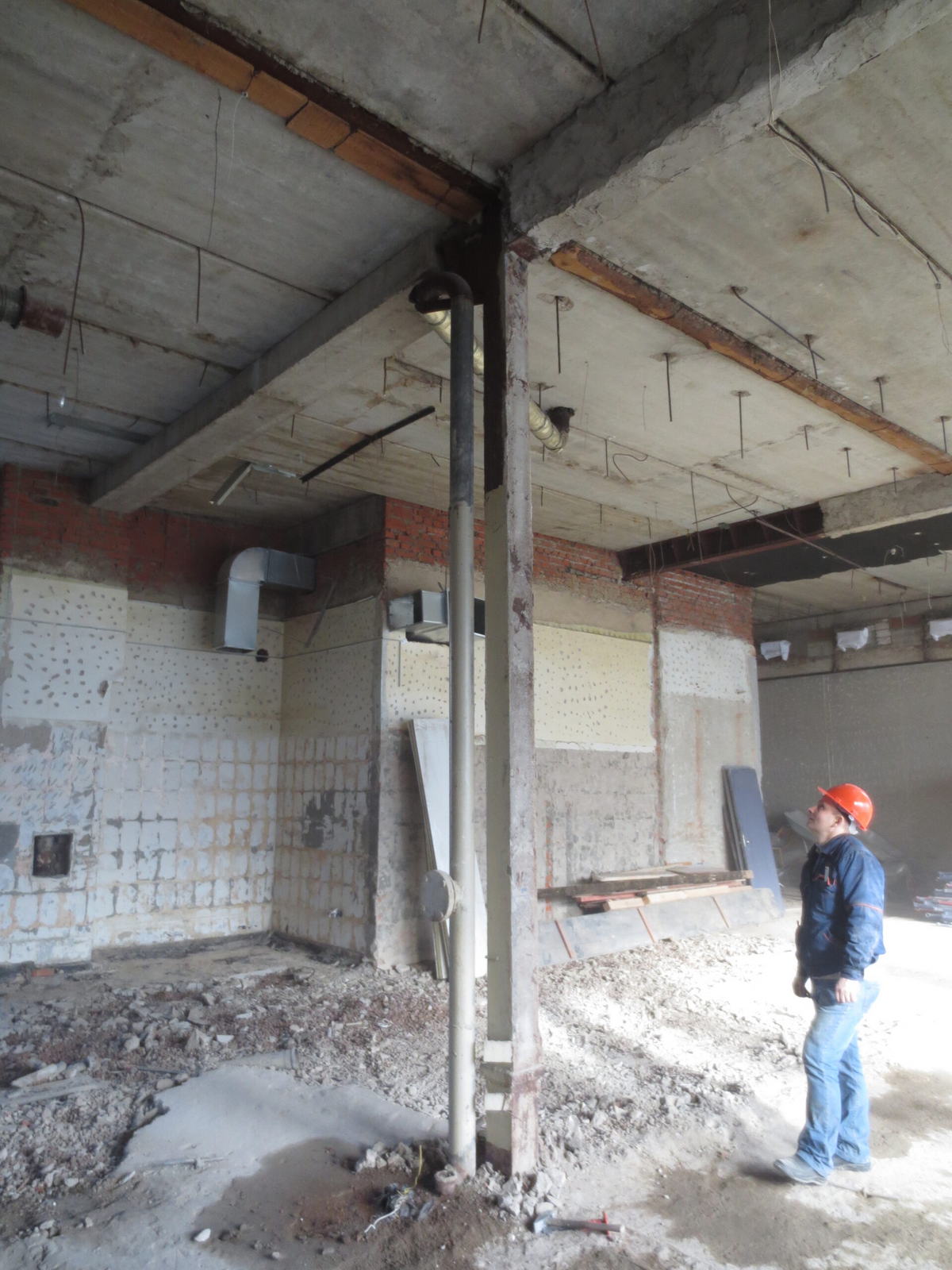

Фото №5. Стойка (колонна) 160х160 оштукатуренная 30 мм и балка I 455х150 мм
оштукатуренная 30 мм по сетке – рабица в осях 8-10 / Е’

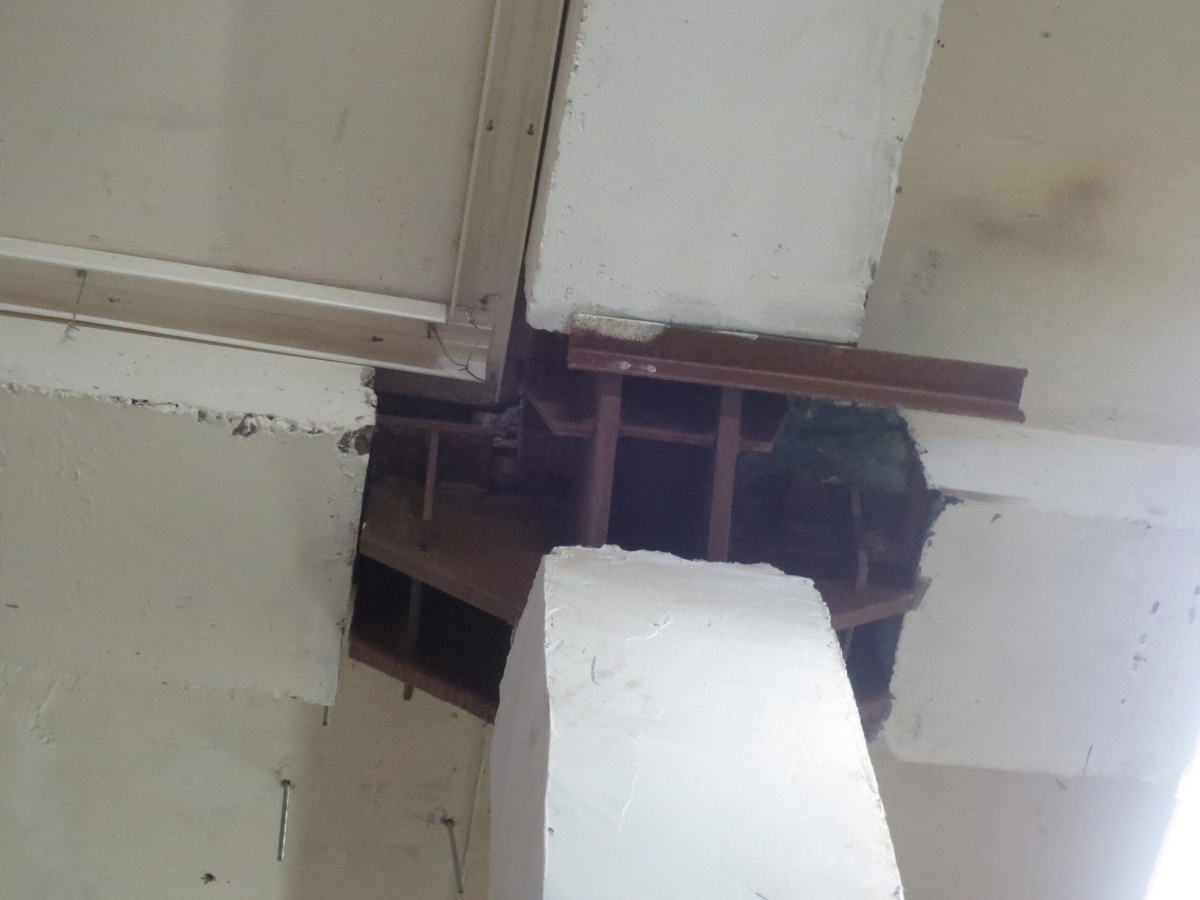

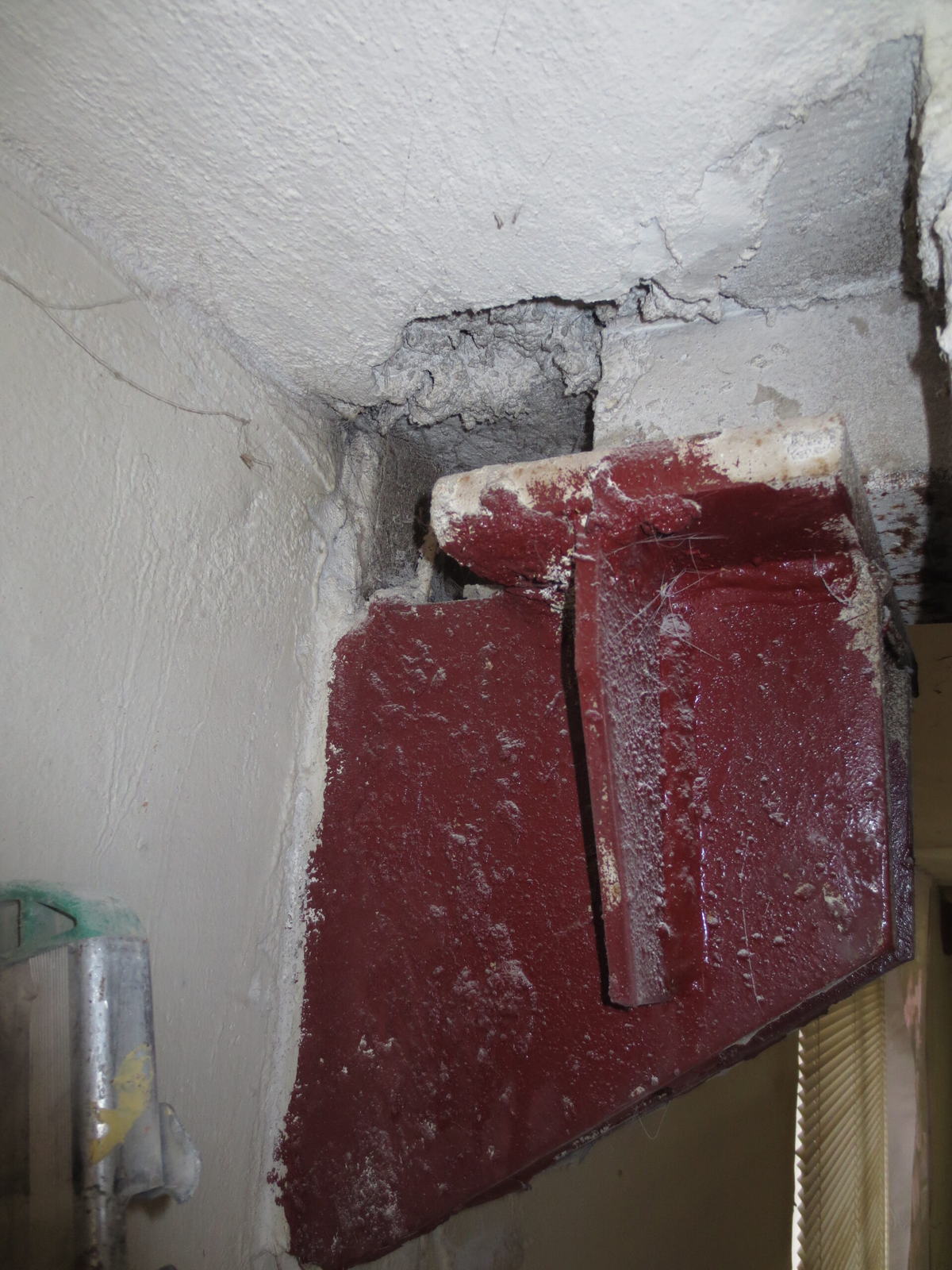

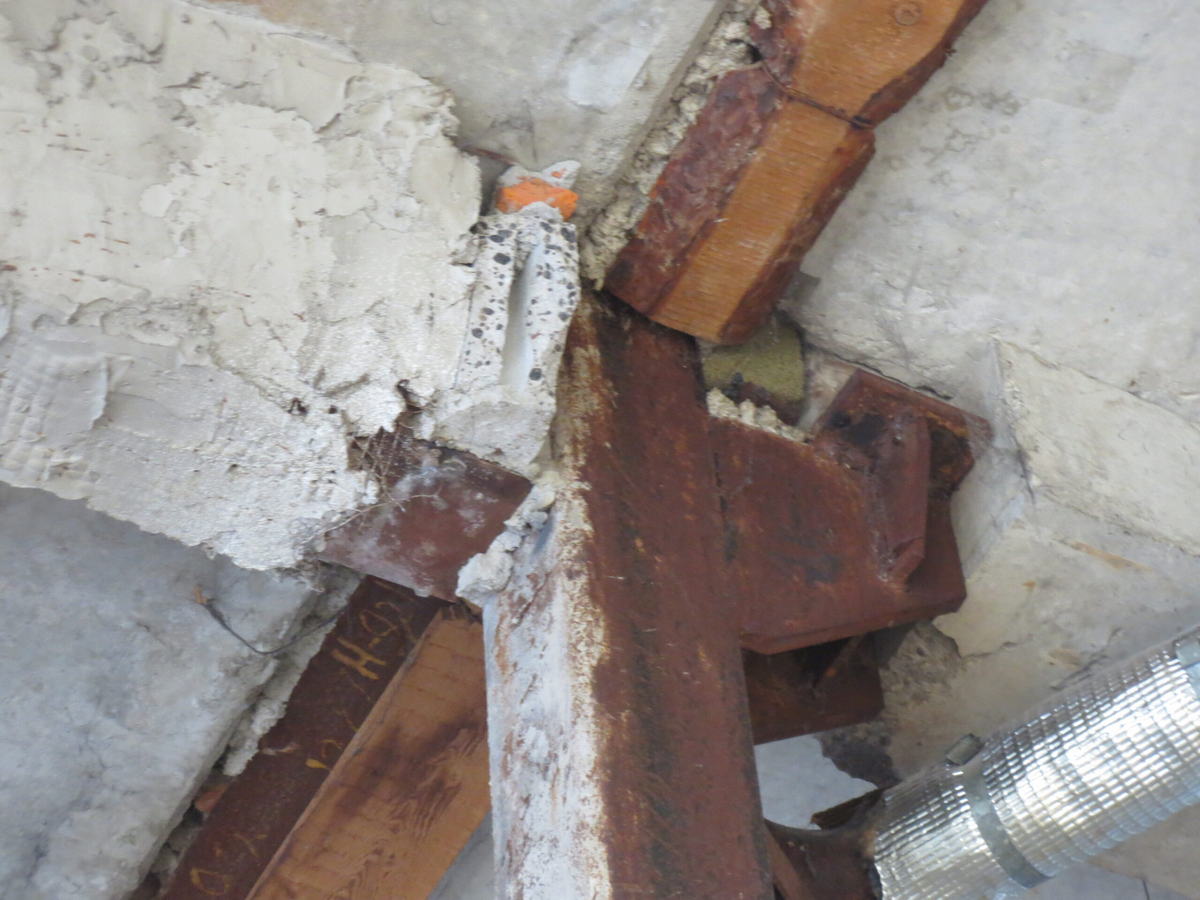

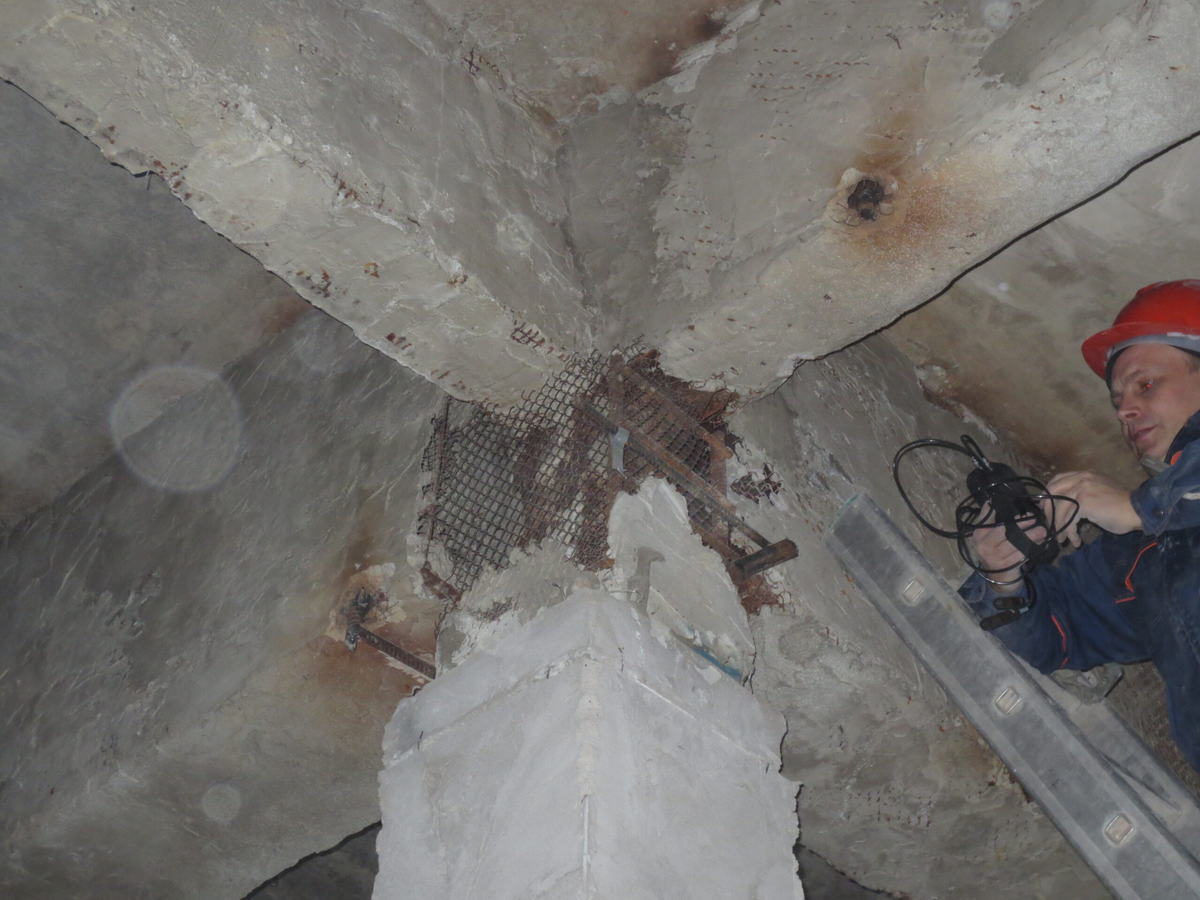

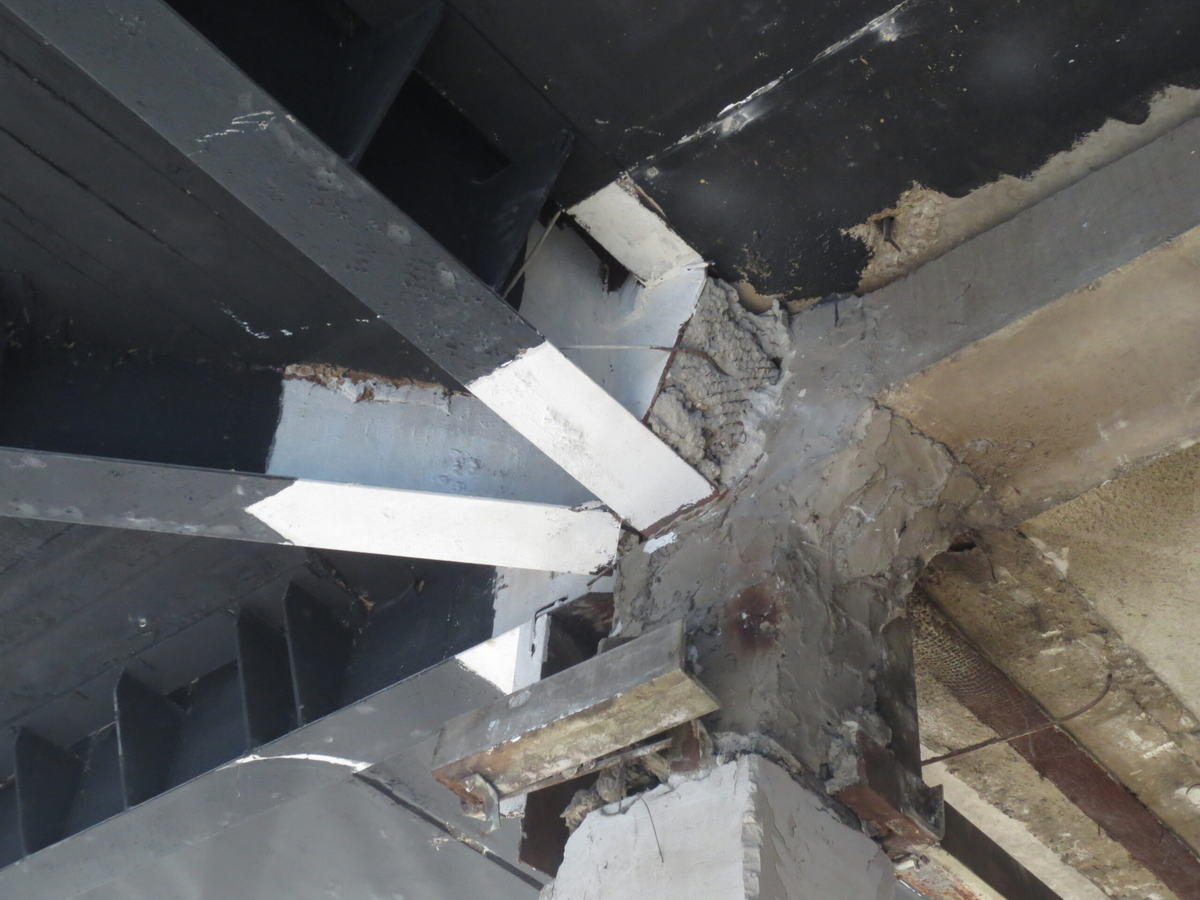

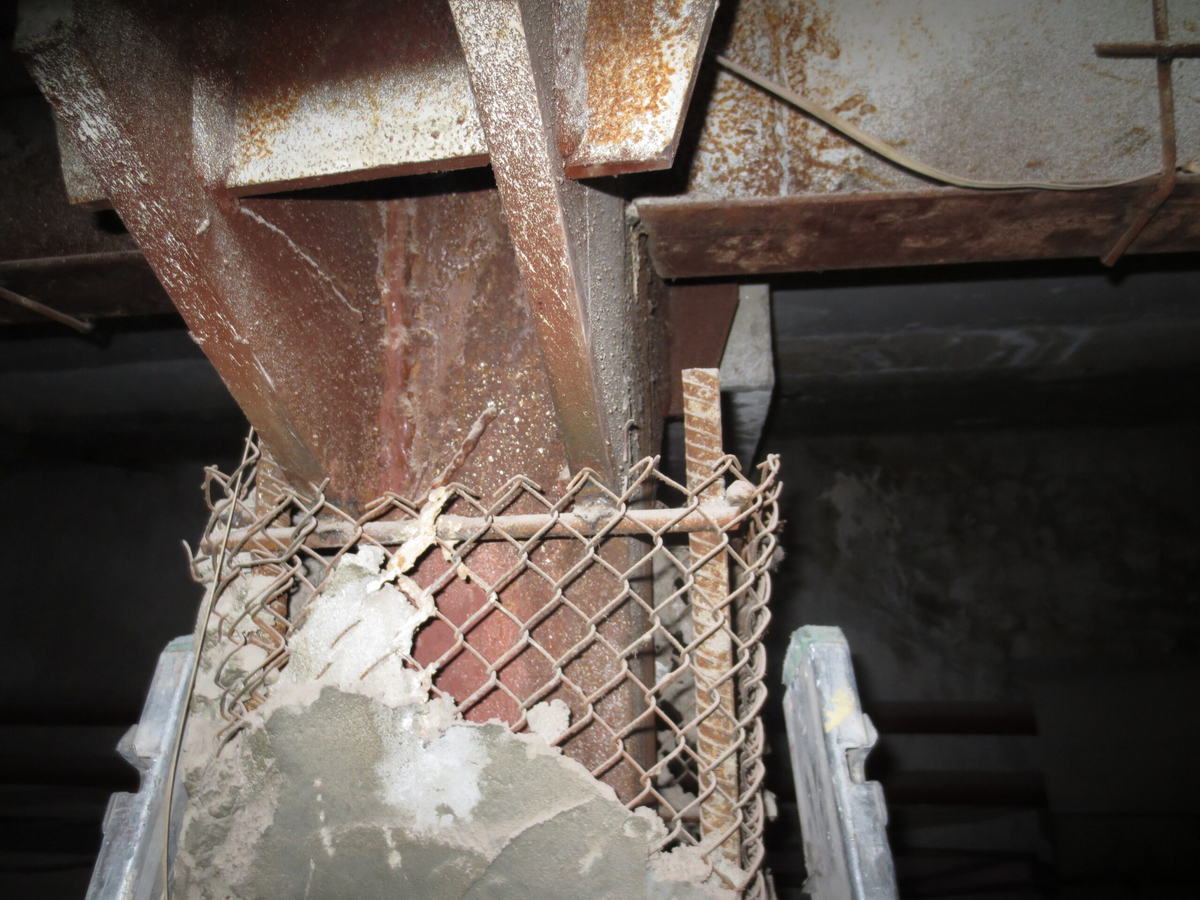

Фото №6. Оголовок стойки со сварным соединением балок в осях 8-10 / Е’

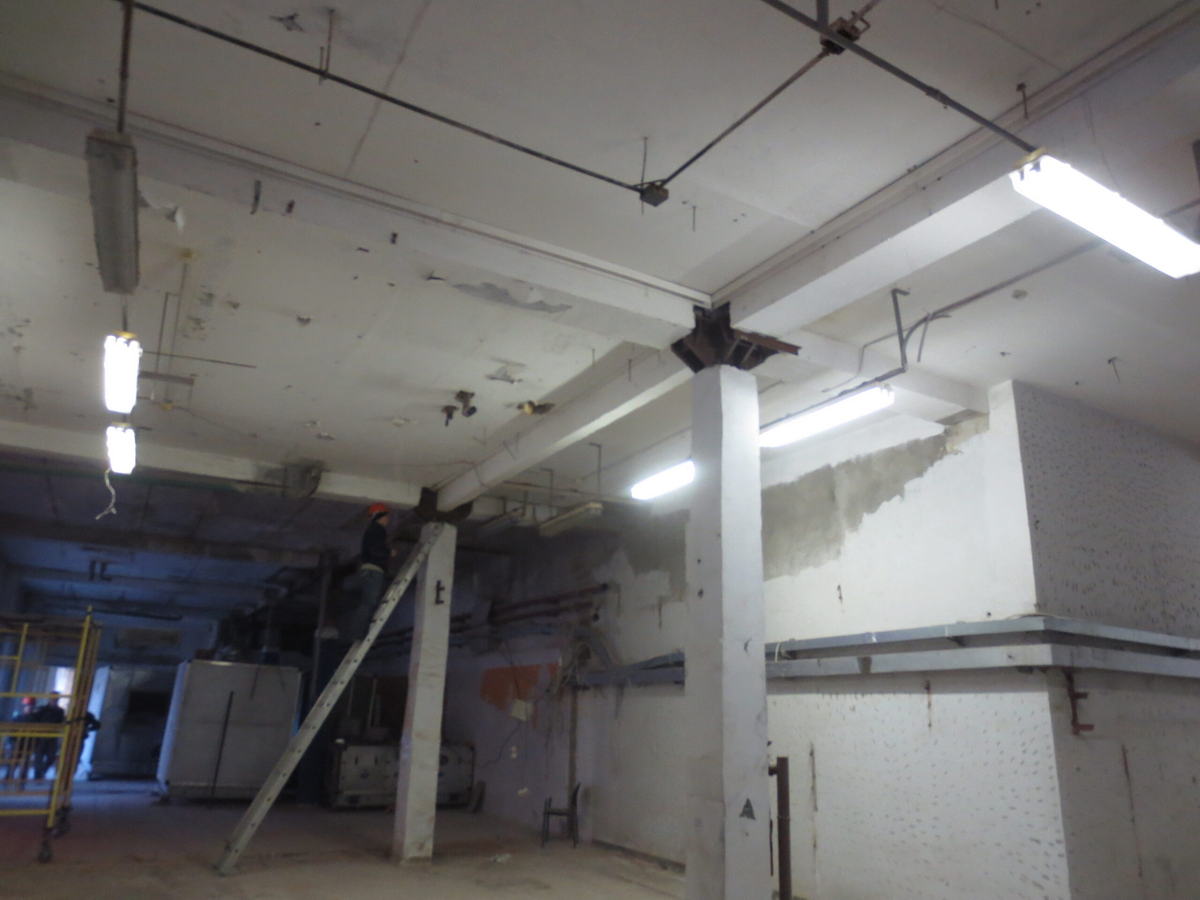

Фото №7. Двутавровая балка I 795 х 340 мм и стойка 160х160 оштукатуренные 30 мм
по сетке–рабица в осях 9 / Б — Г.
Фото №8. Двутавровая балка I 795 х 340мм со следами отслоения окрасочного состава и стойка 160х160 мм оштукатуренная 30 мм по сетке-рабица в осях 8-10 / Е’

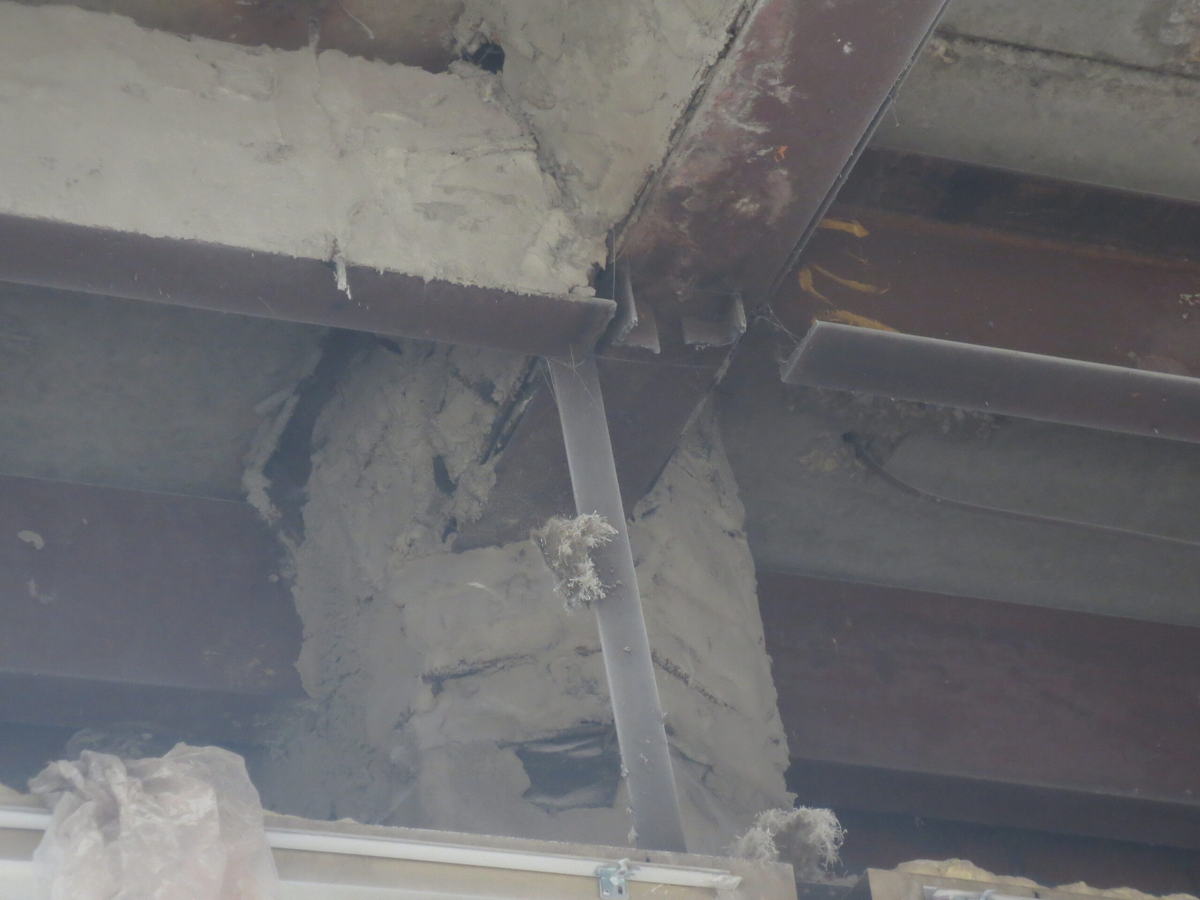

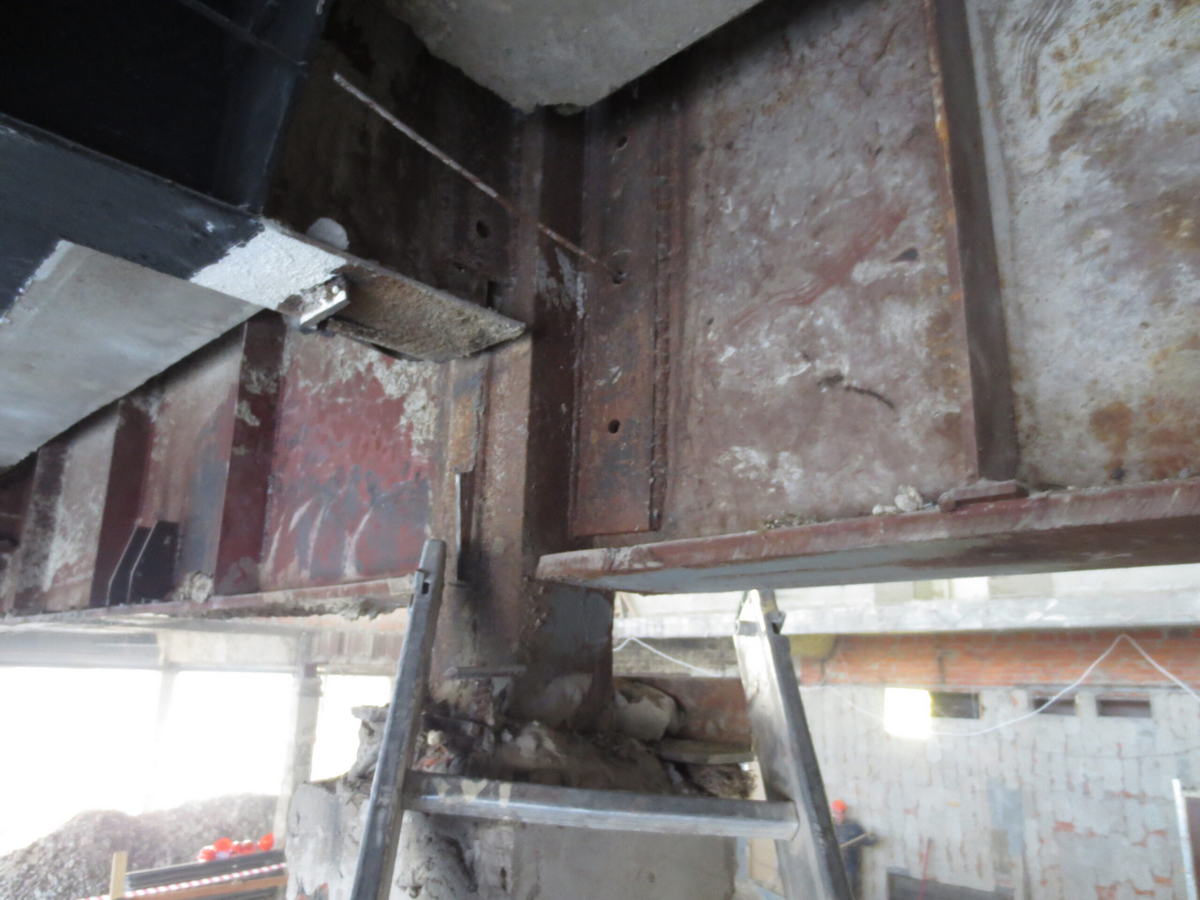

Фото №9. Стык двутавровой балки с I 795х340 мм с балкой I 455х150 мм и стойка 160х160 мм со следами отслоения окрасочного состава и коррозии 10/ Д’ — Е’
Фото №10. Балка двутавровая I 455х150 мм в осях 10/В-Г

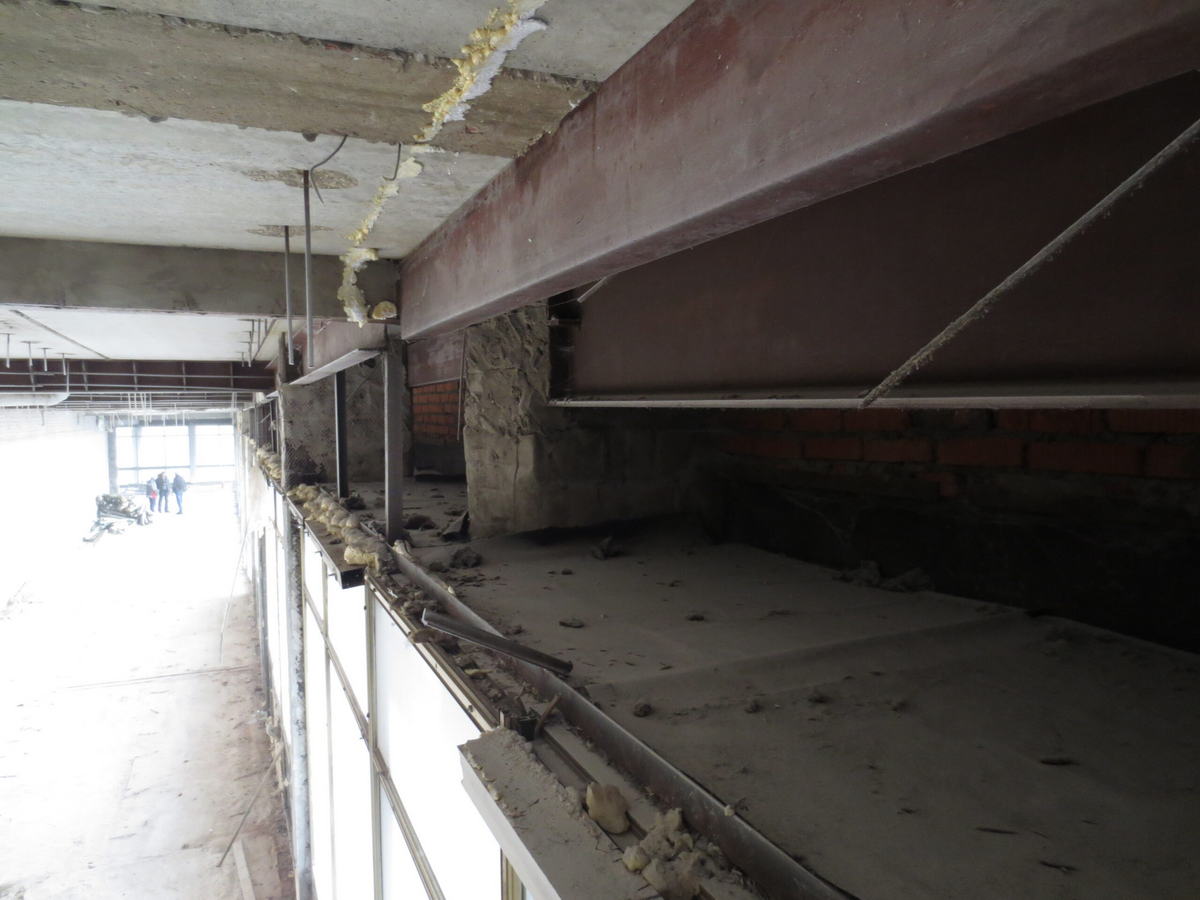

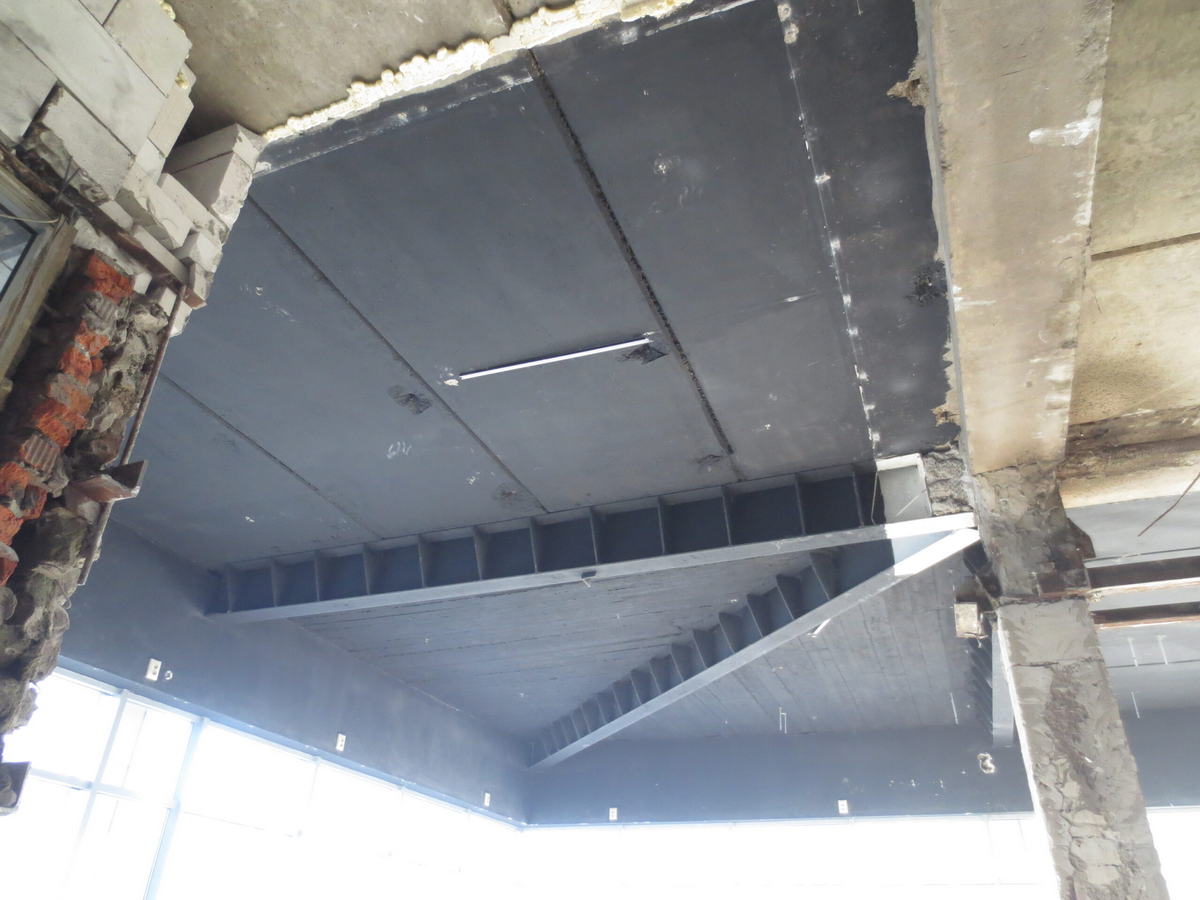

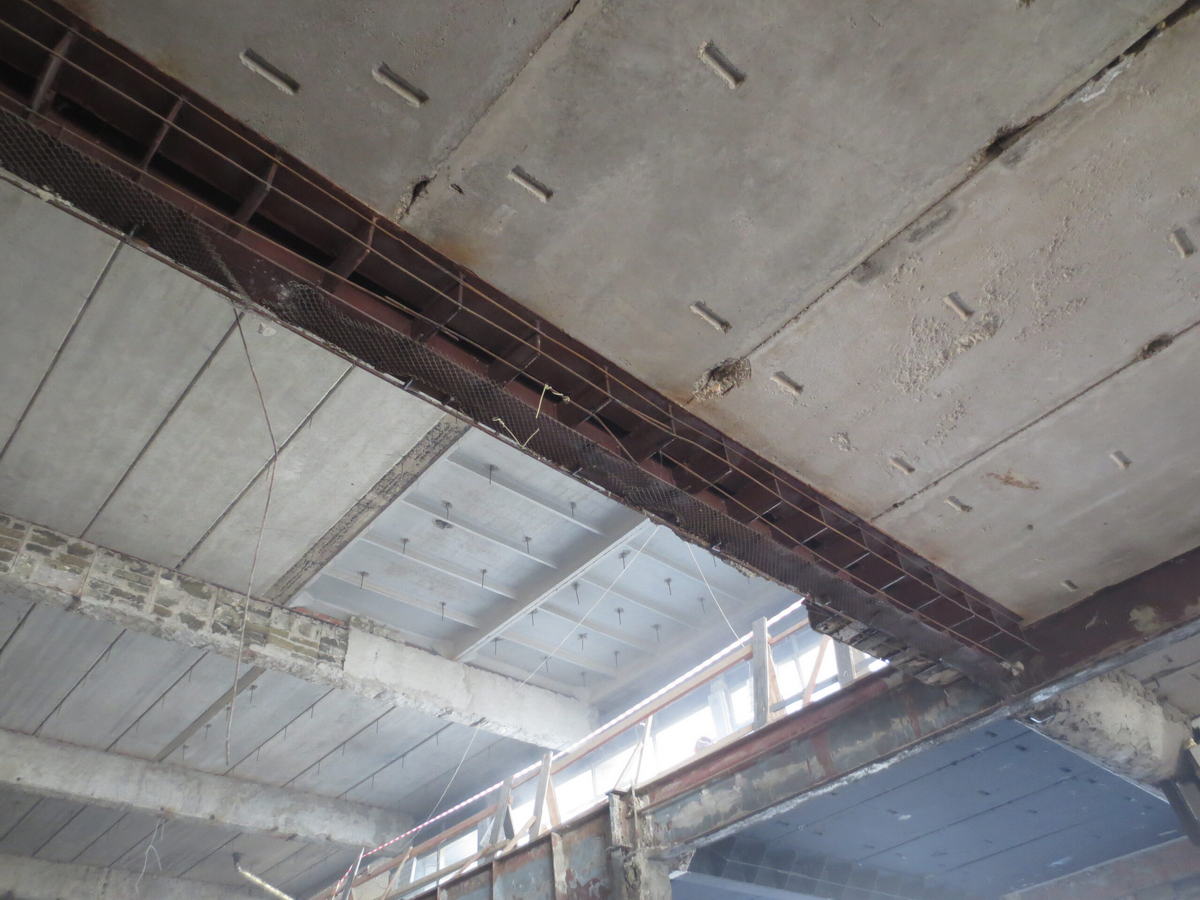

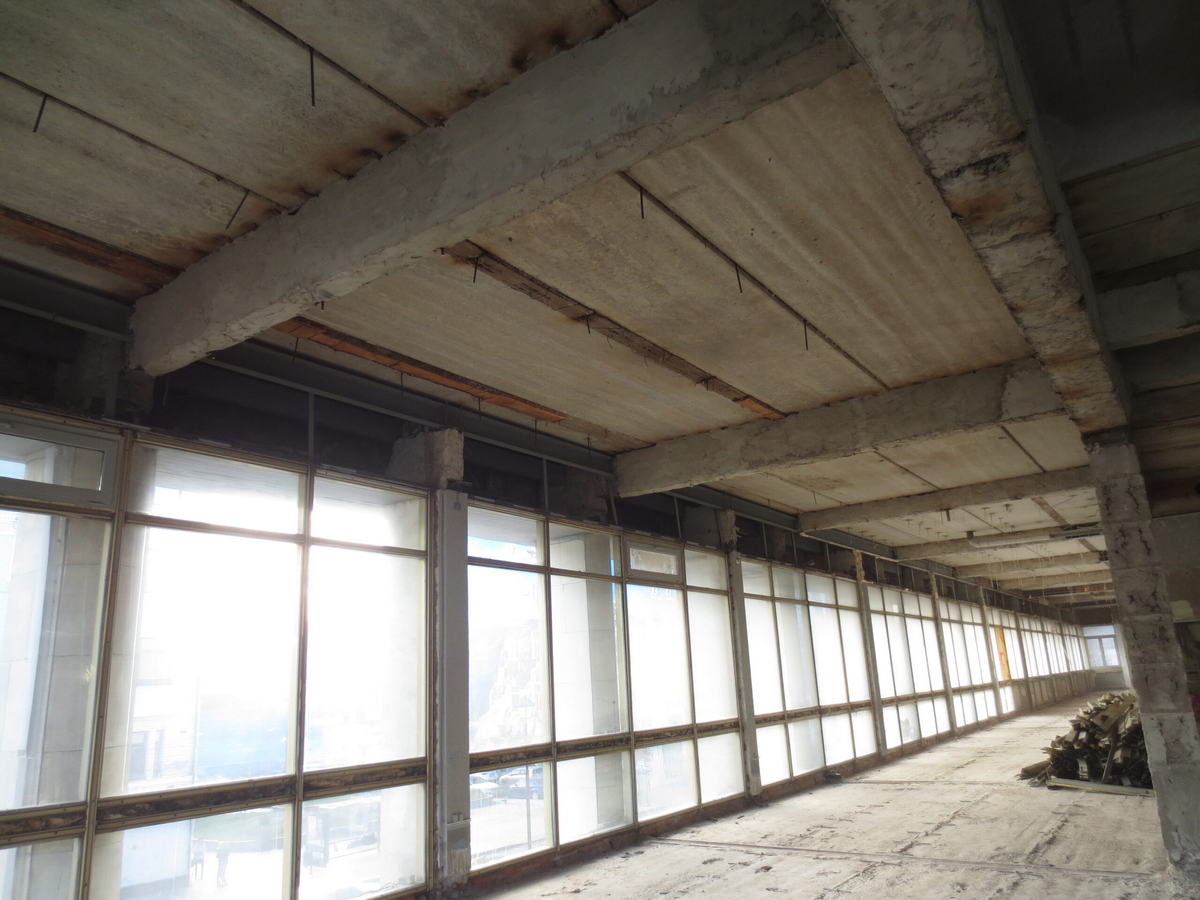

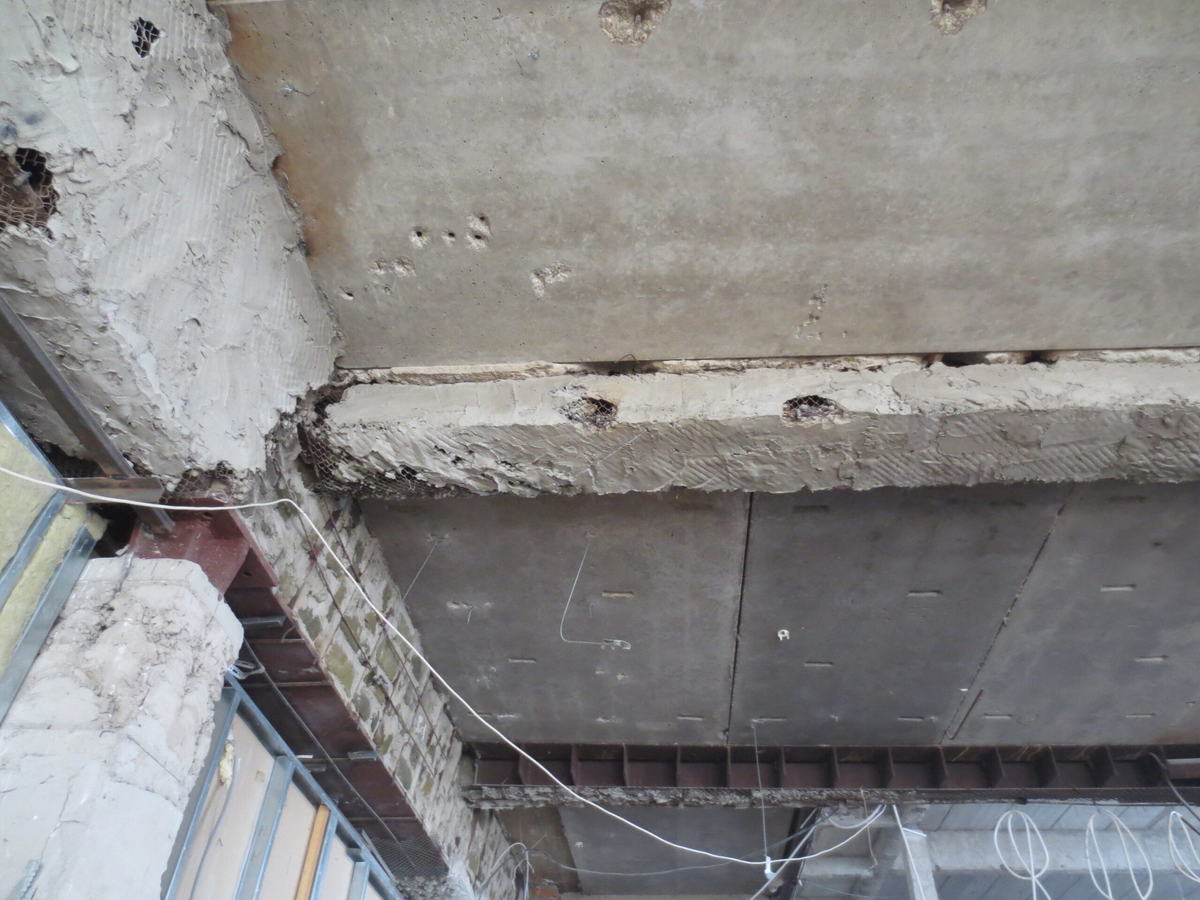

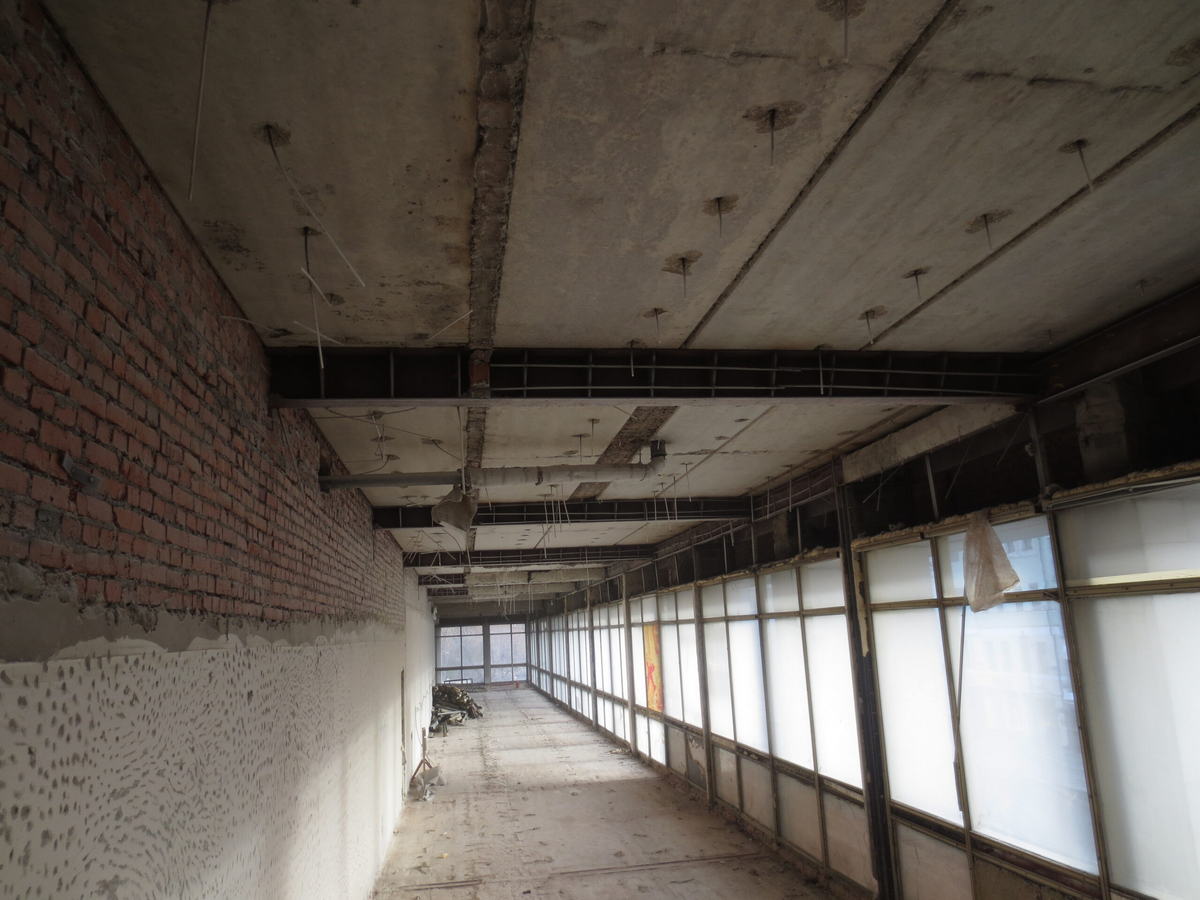

Фото №11. Участок перекрытия с несущими балками I 455х150 мм в осях 10-11/А-Б со следами обработки огнезащитными составами (черное рокрытие)

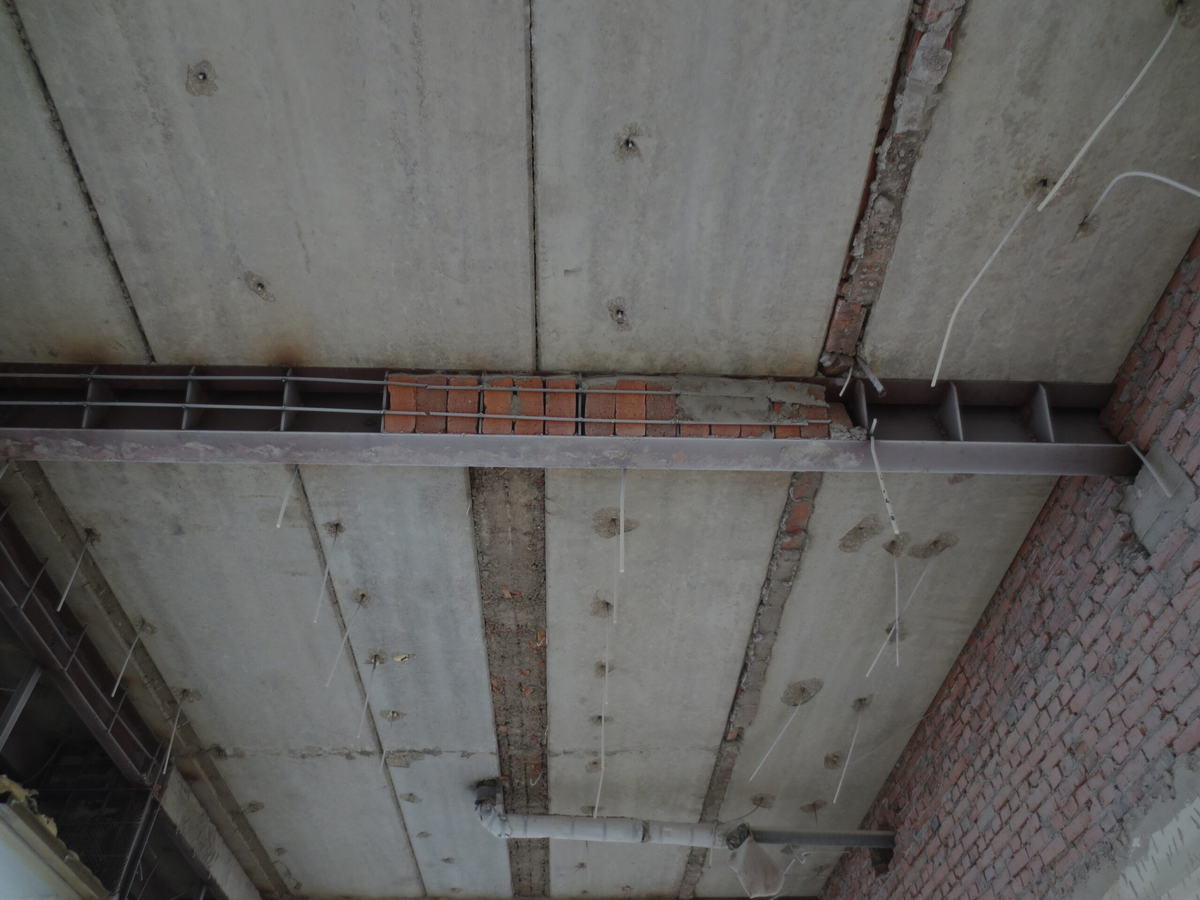

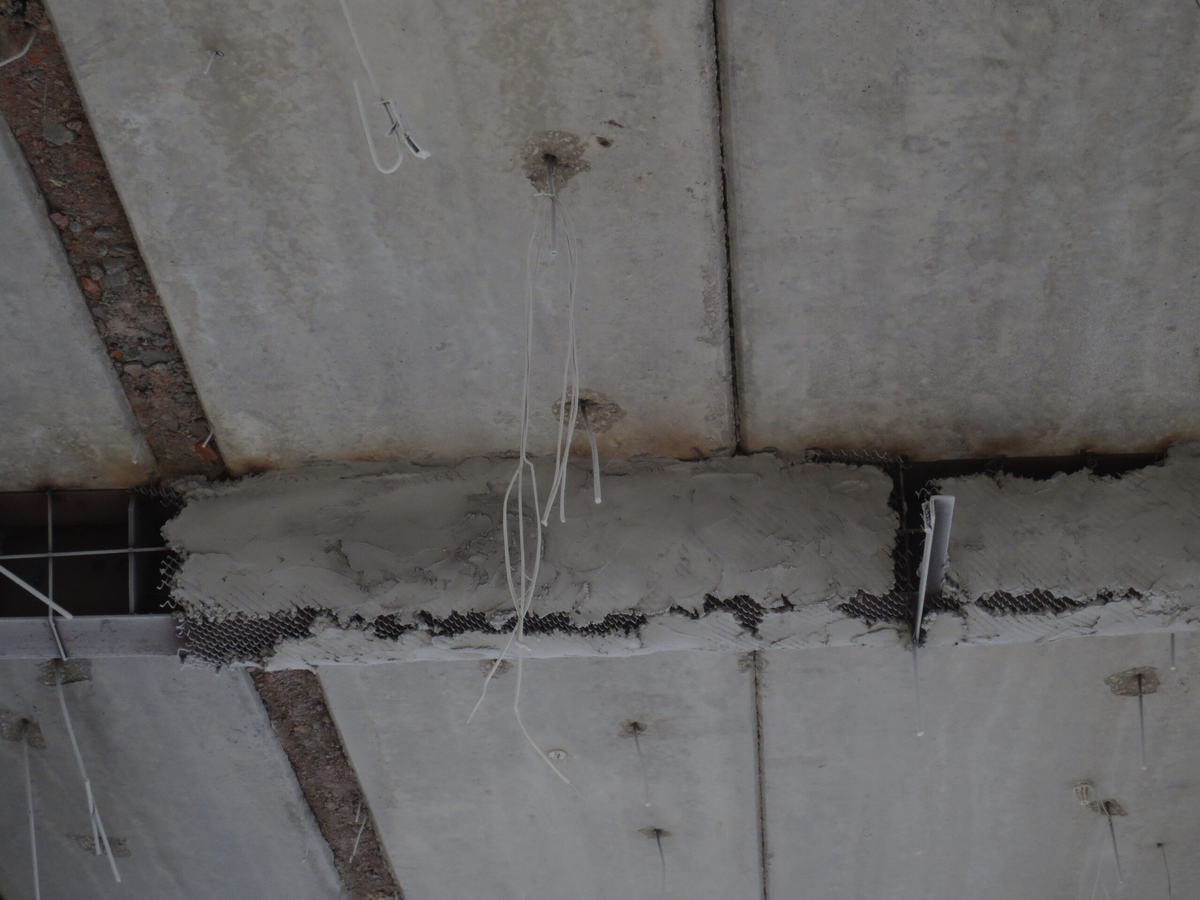

Фото №12. Участок перекрытия с несущими балками I 455х150 мм в осях 8-10/А-Б со следами обработки огнезащитными составами (черное покрытие)

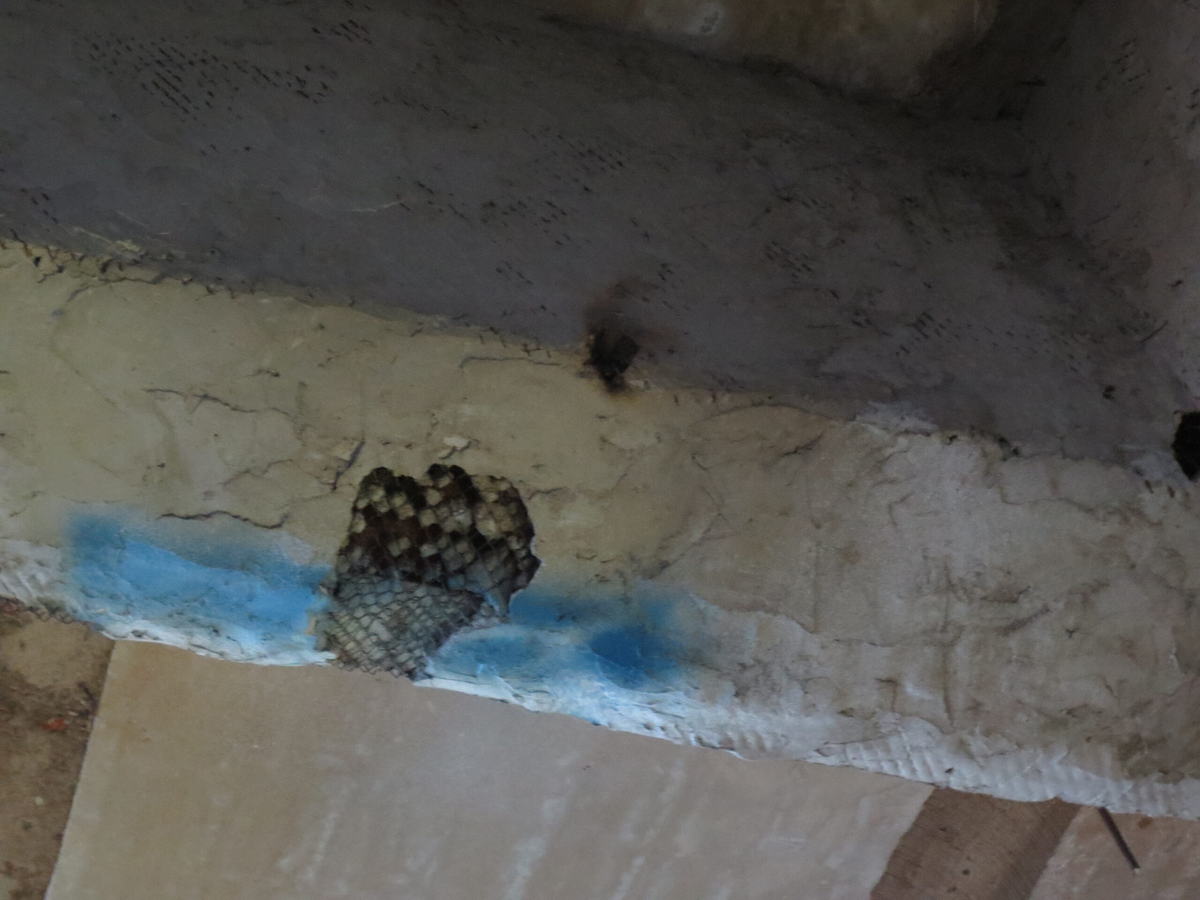

Фото №13. Стойка 160х160 мм оштукатуренная 30 мм по сетке-рабица в осях 10/Б.

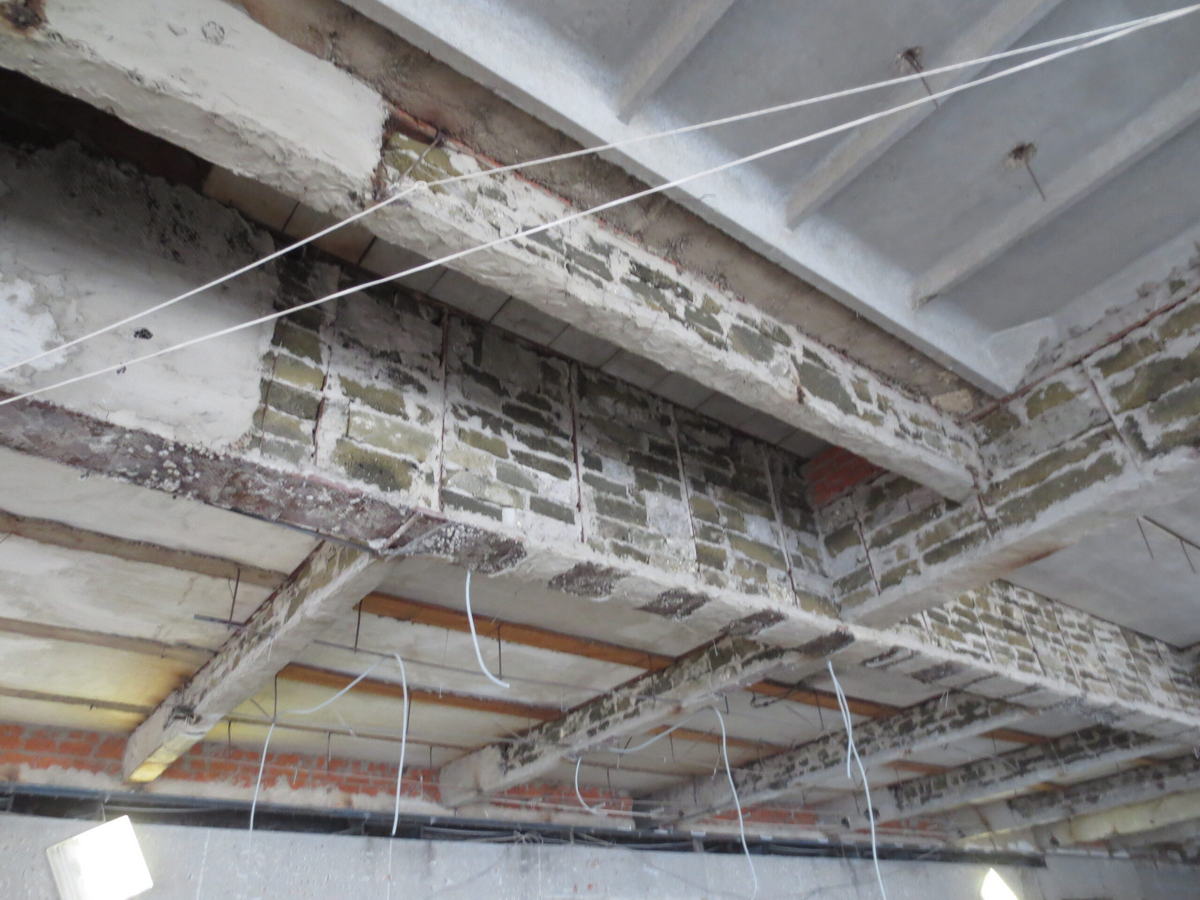

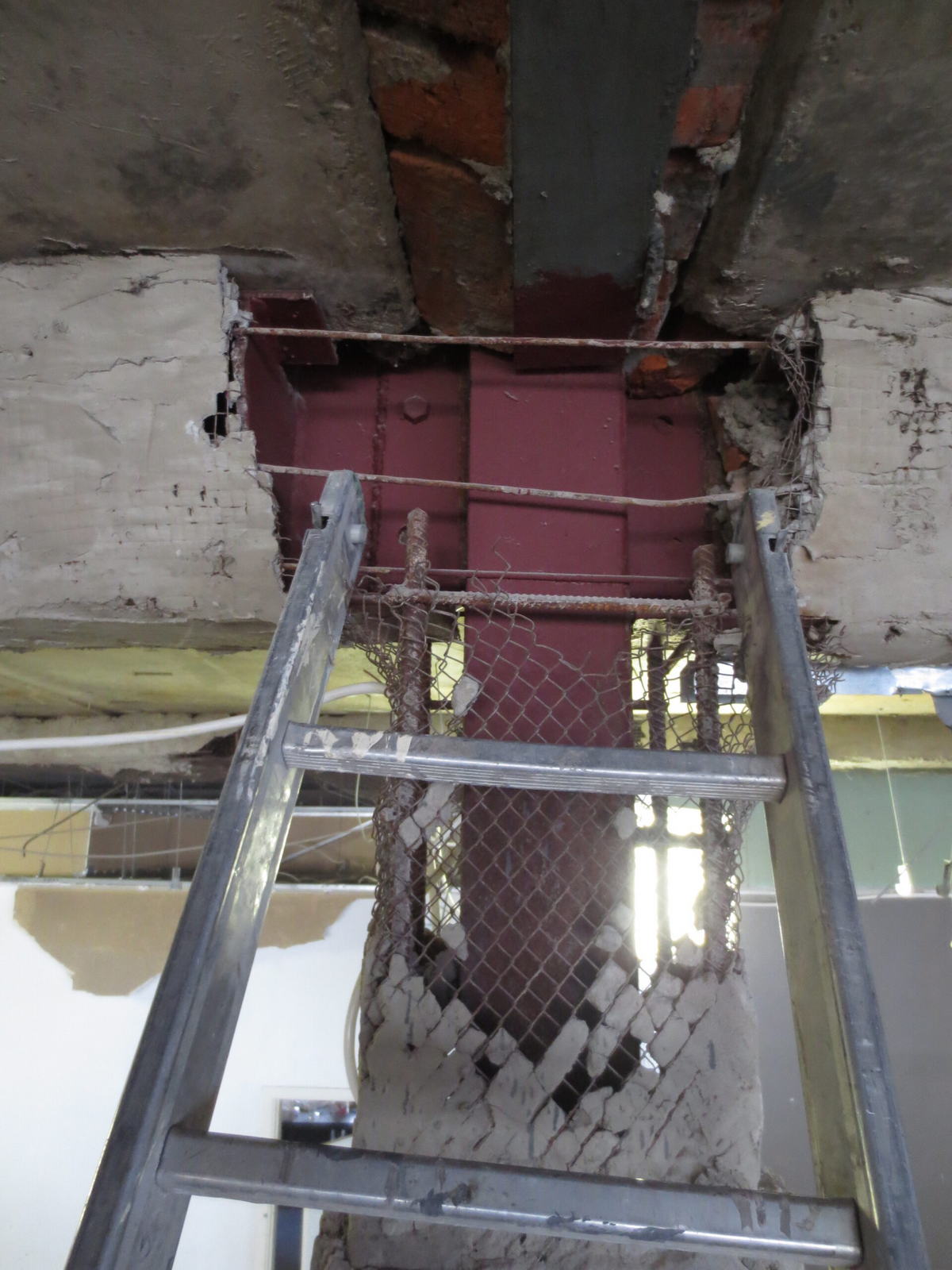

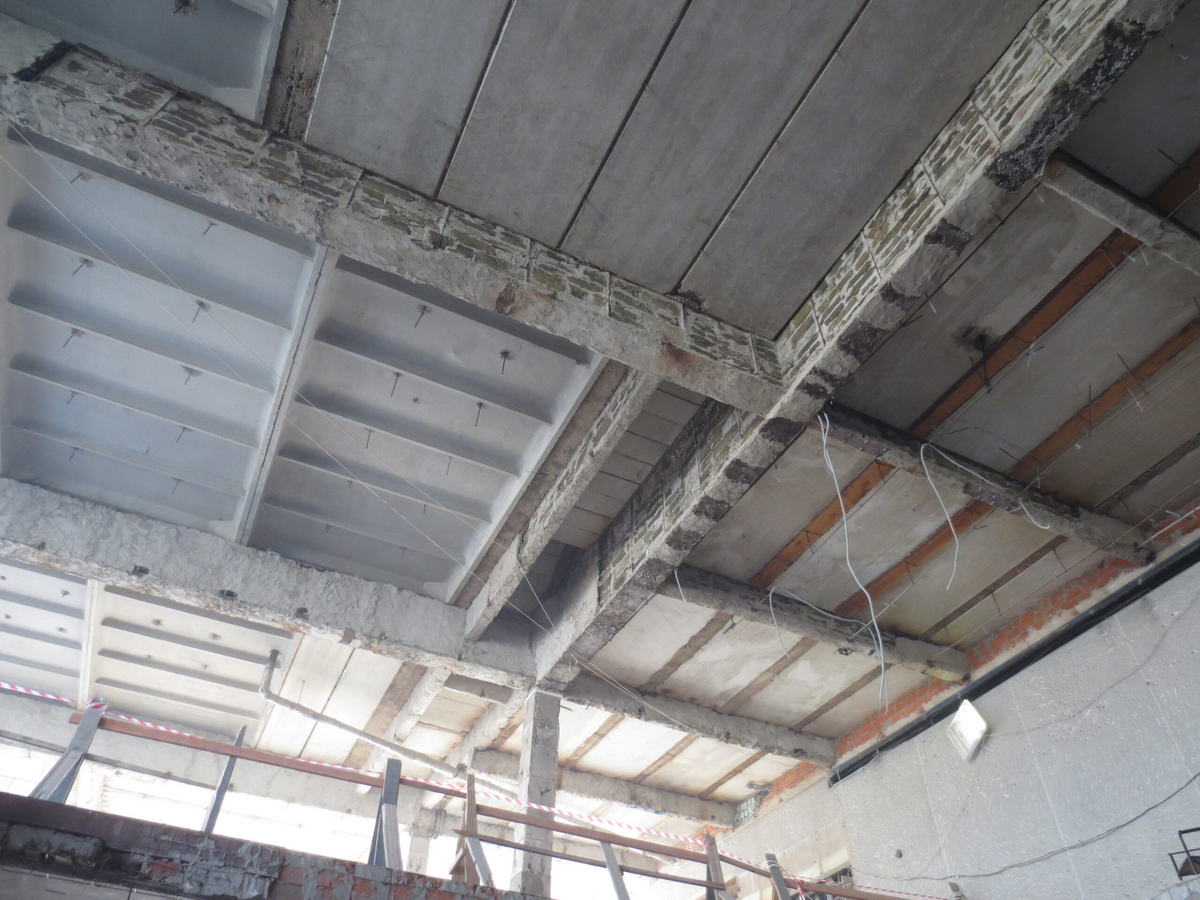

Фото №14. Оголовок стойки 160х160 мм оштукатуренный 30 мм по сетке -рабица

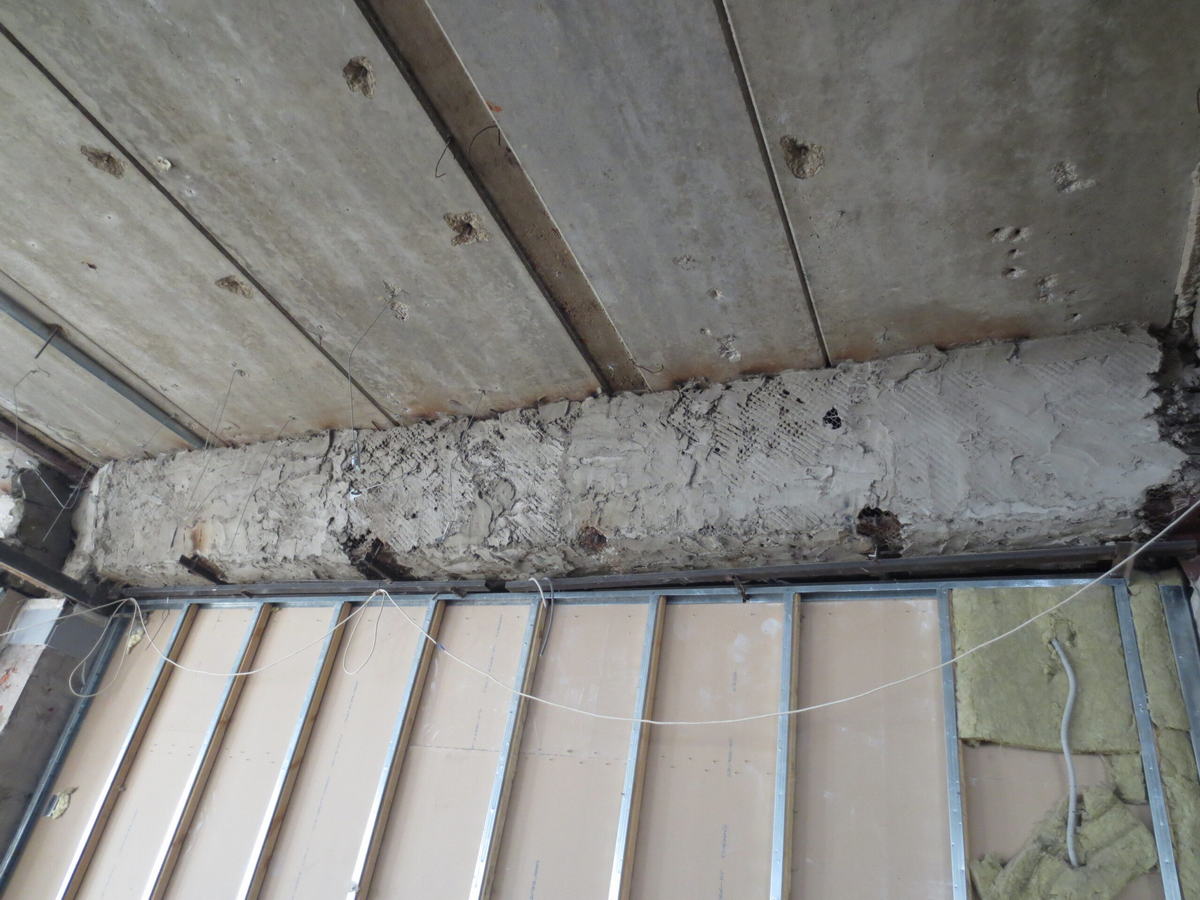

Фото №15. Двутавровая балка I 795х340 мм оштукатуренная 20 мм по сетке-рабица.
в осях 8/Б-В.

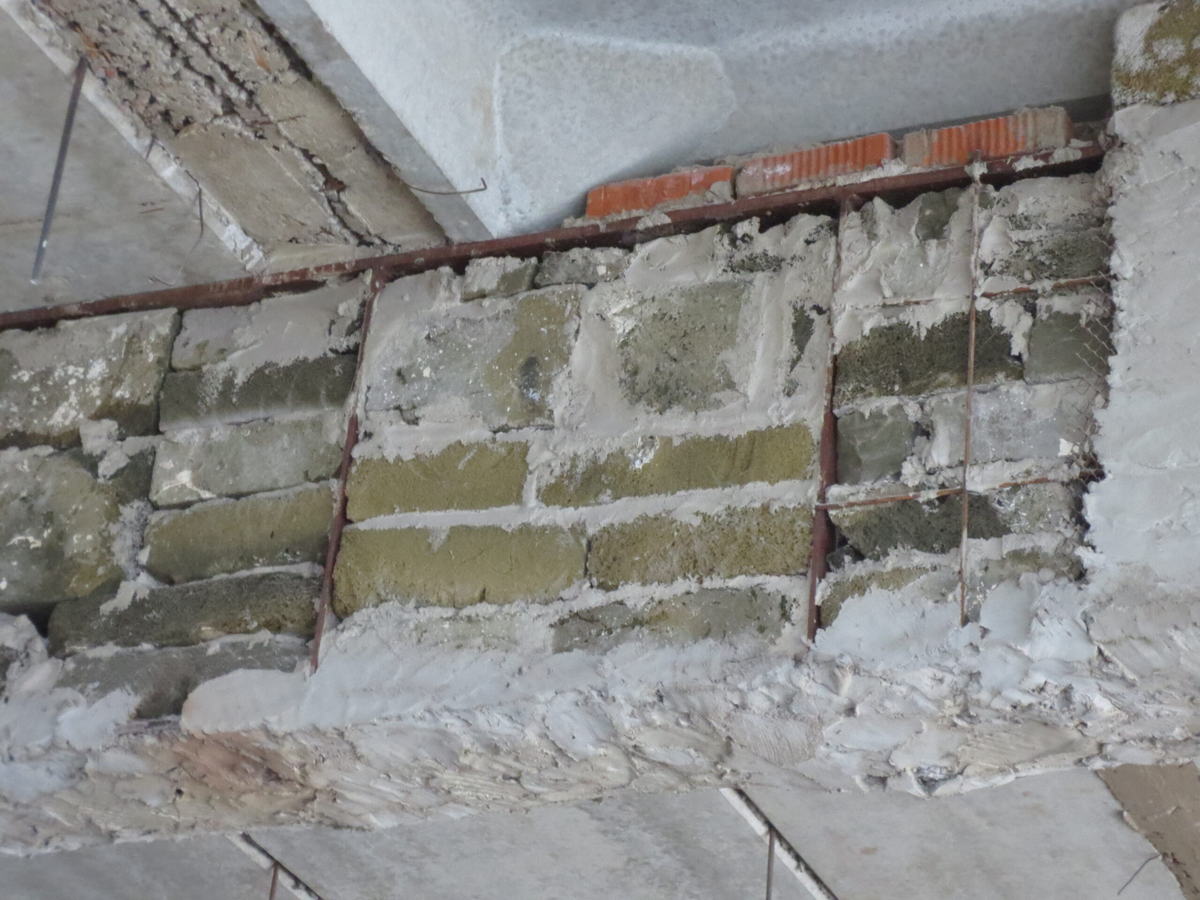

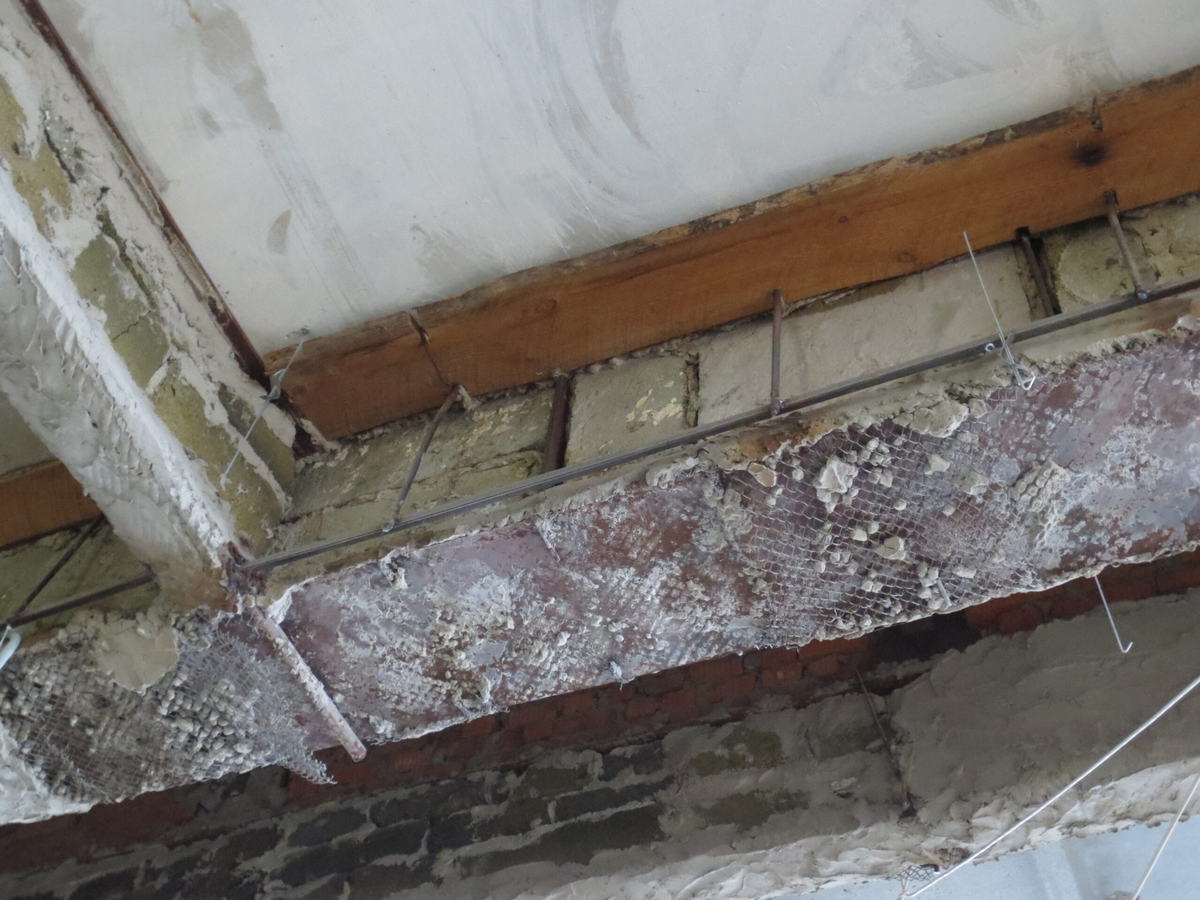

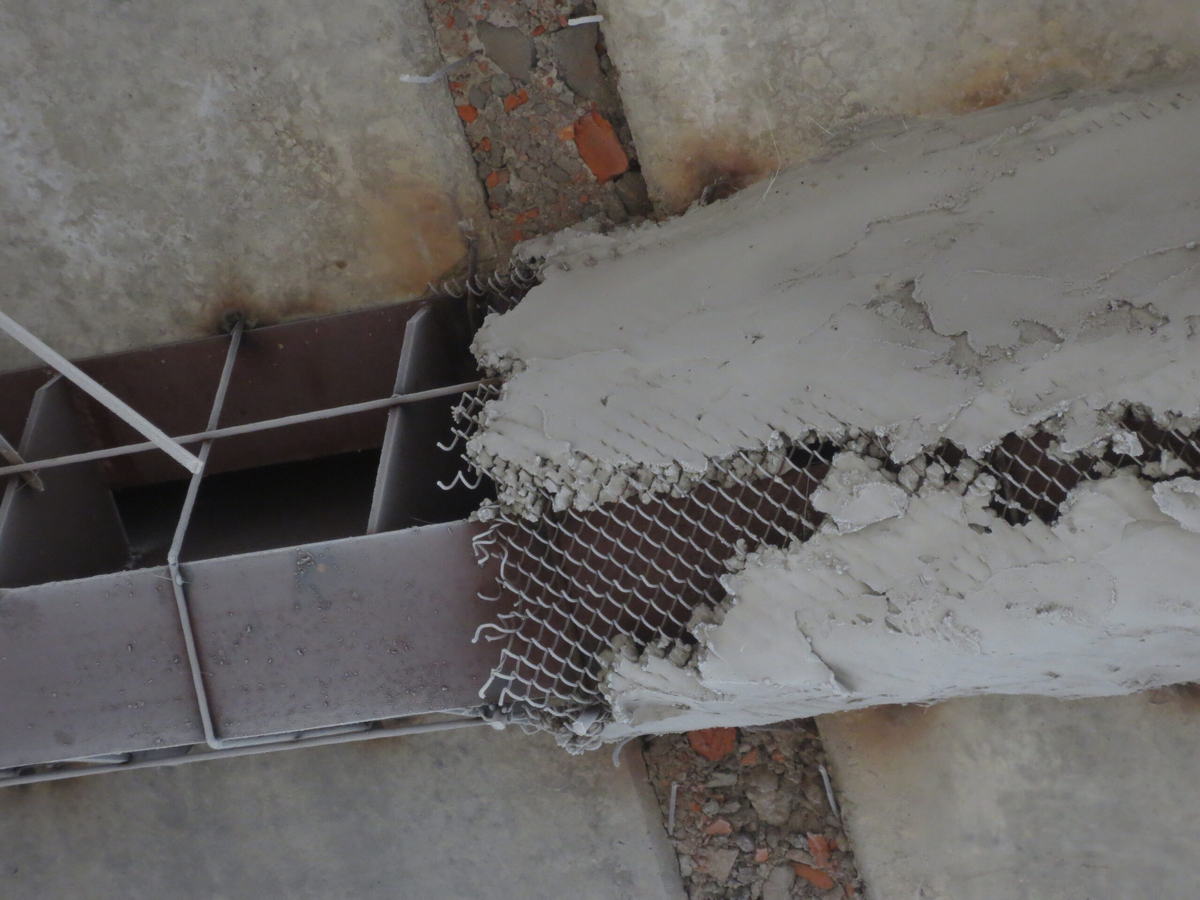

Фото №16. Двутавровая балка I 795х340 мм оштукатуренная 20 мм по сетке-рабица с частичным обрушением штукатурного слоя в осях 8/В-Г.
Фото № 17. Двутавровая балка I 445х135 мм имеет окрасочное покрытие в осях 8-10 / В
Фото №18. Стойка 160х160 мм оштукатуренная 30 мм по сетке-рабица

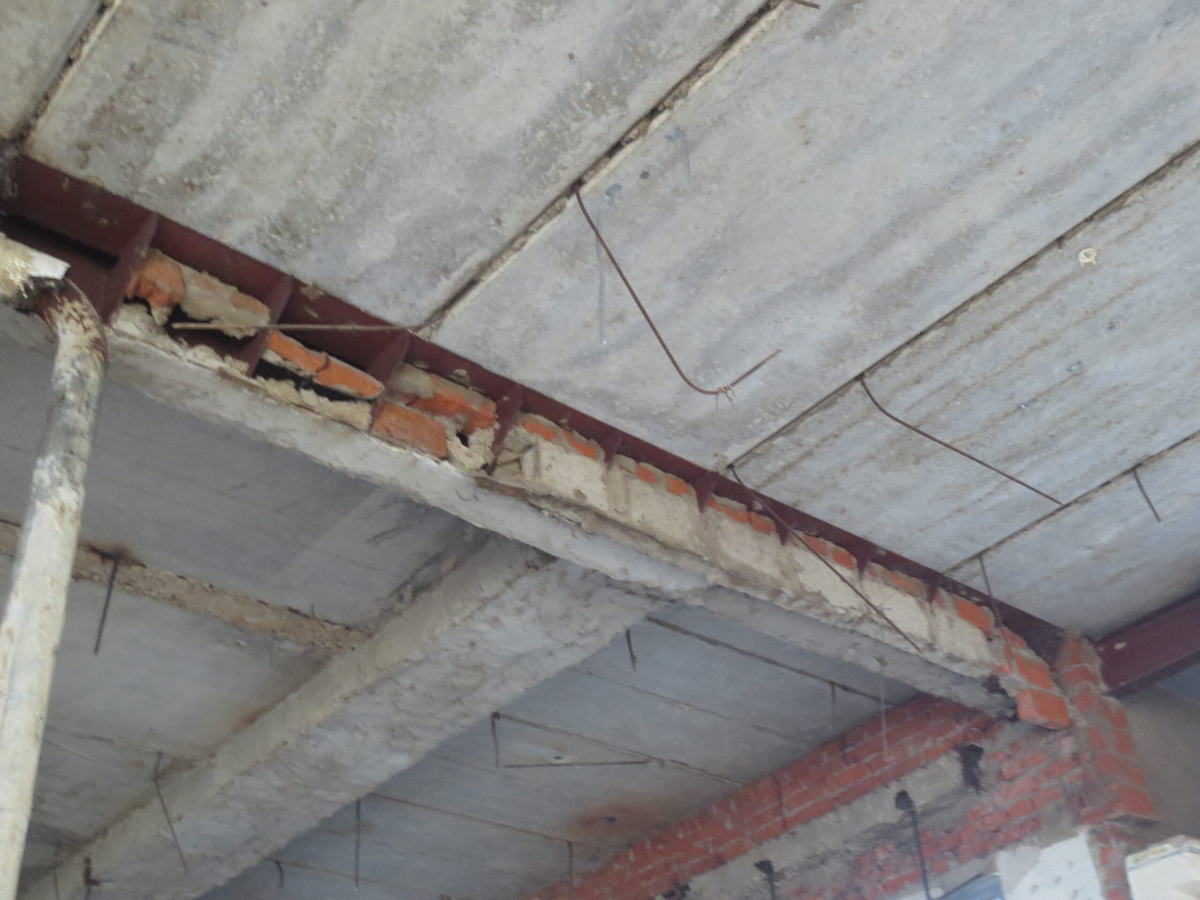

Фото №19. Двутавровые балки I 795х 340 мм с заполнением полок кладкой их туфа.
Фото №20. Двутавровые балки I 445х 135 мм с частичным отслоением окрасочного
покрытия.

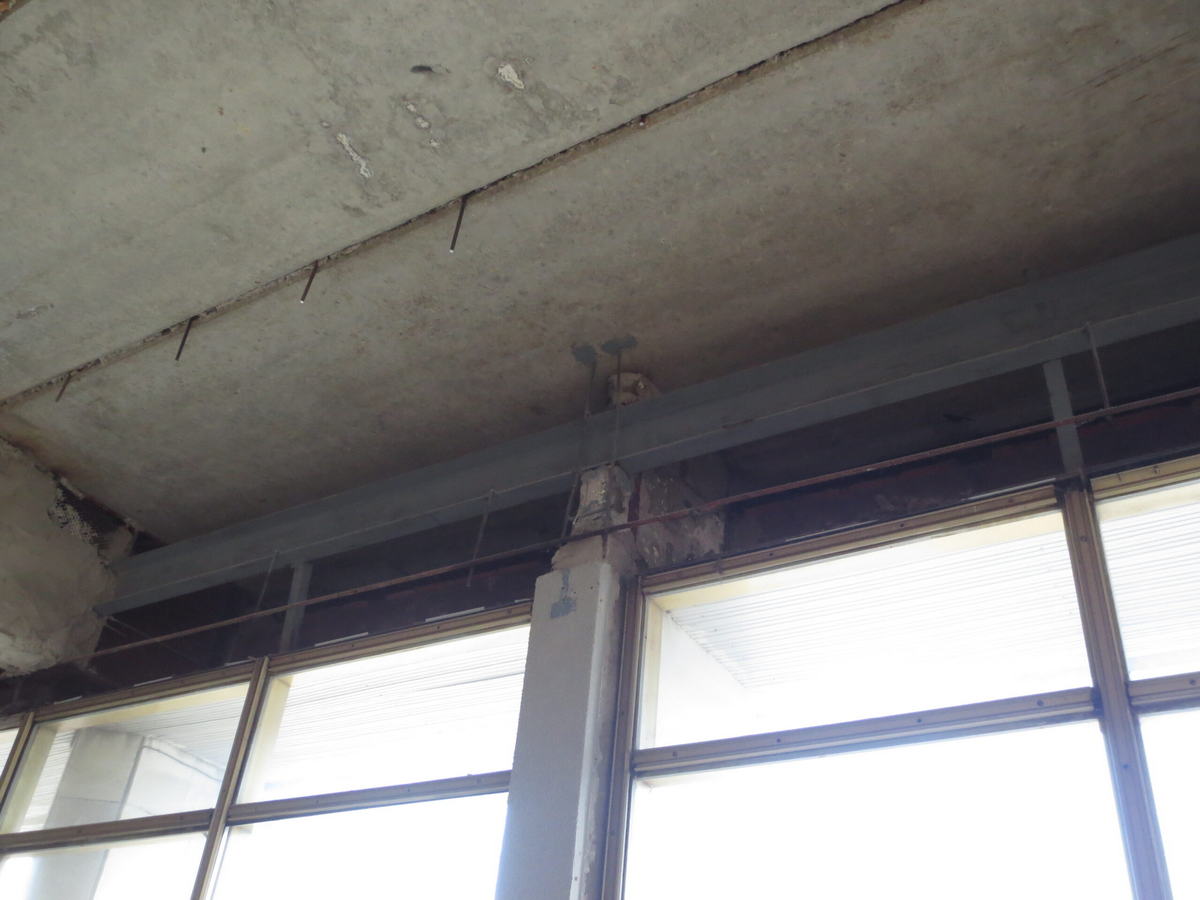

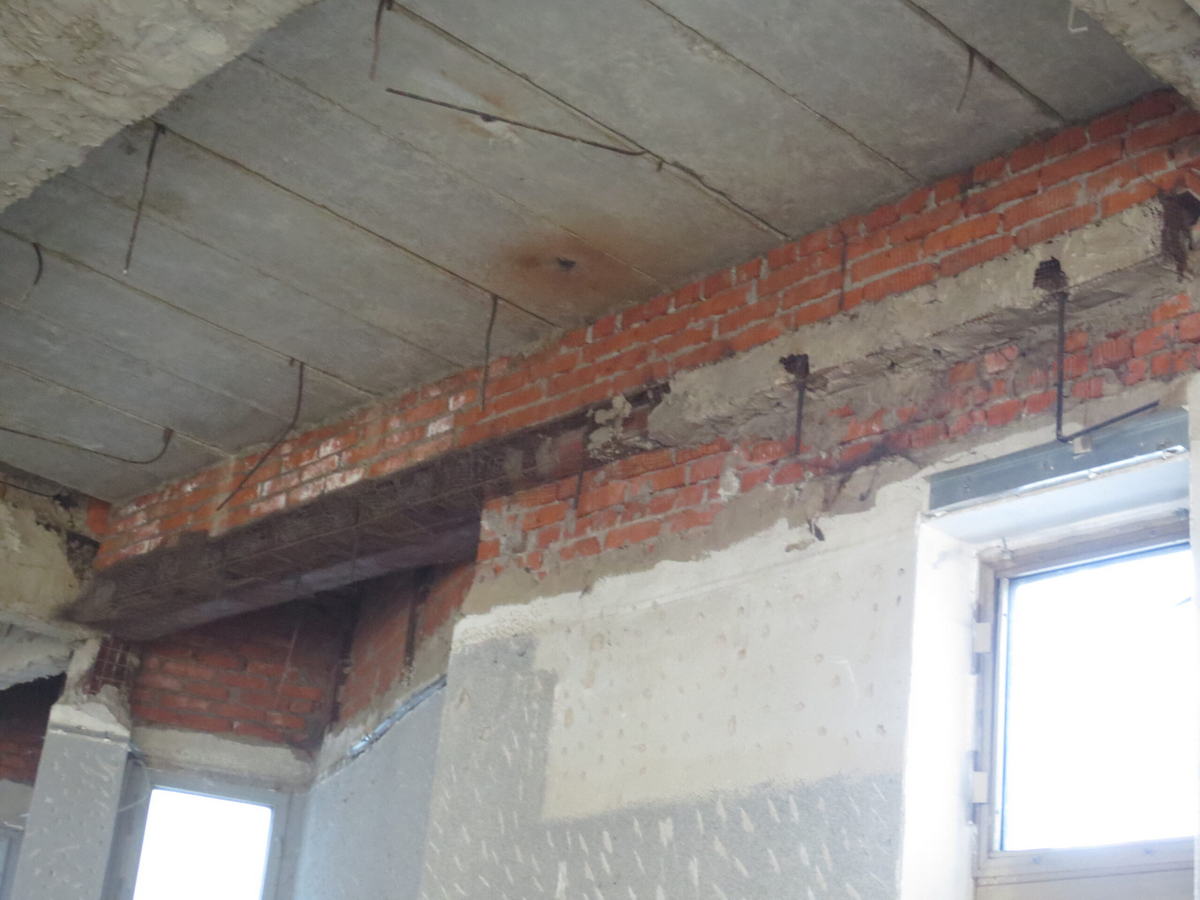

Фото №21. Прокатная балка из швеллера №20 выполняет роль «связи» между колоннами 2 этажа
по периметру здания в осях 3-5 /А.
Фото №22. Стык несущей балки и балок-связей и опирание главной балки на оштукатуренный оголовок колонны.
Фото №23. Двутавровые балки I 445х 135 мм с частичным отслоением окрасочного
покрытия в осях 4/А-Б.
Фото №24. Двутавровые балки I 445х 135 мм оштукатуренные 20 мм раствора
по сетке-рабица в осях 5-11 / А-Б.
Фото №25. Участок двутавровой балки I 445х135 мм оштукатуренный 20мм по сетке-рабица в осях 3/А-Б.

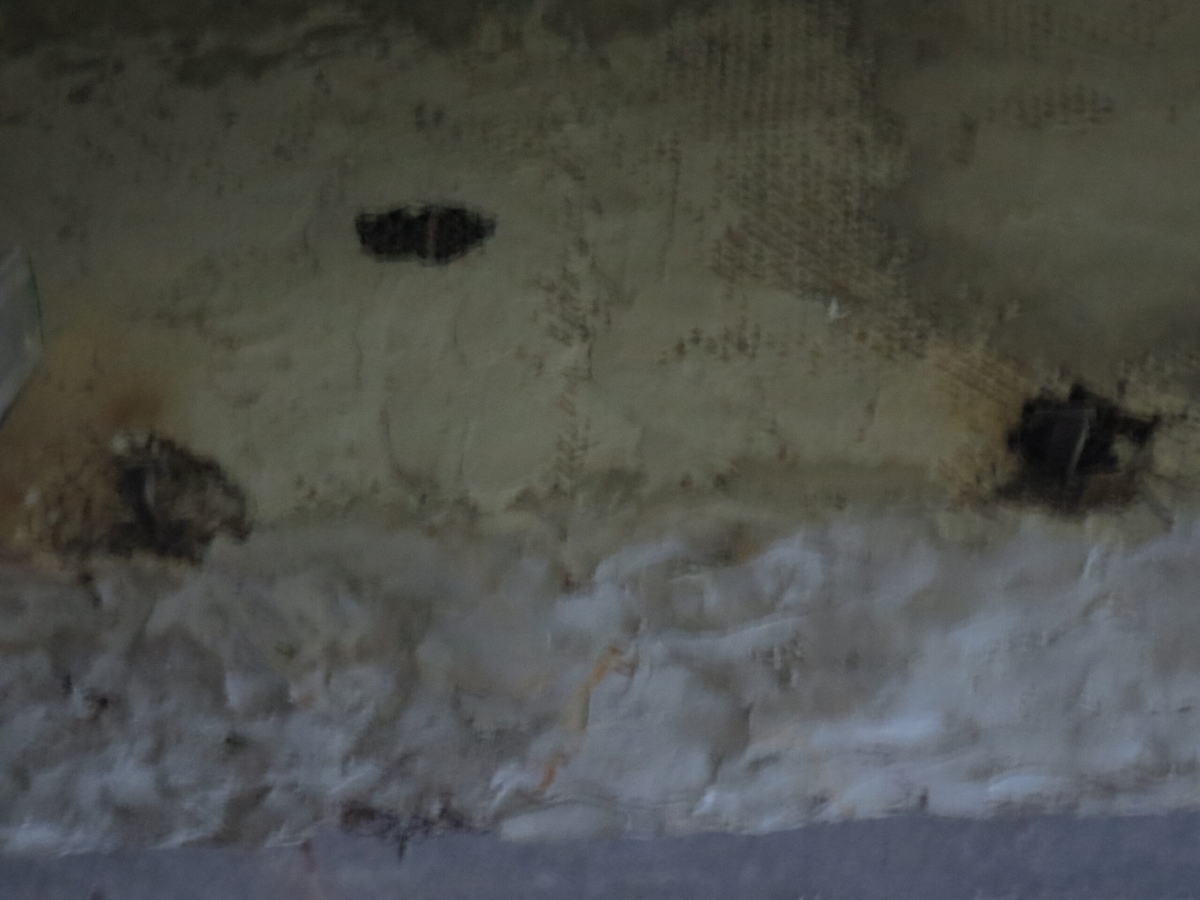

Фото №26. Участок двутавровой балки I 445х135 мм с нарушенным огнезащитным штукатурным слоем 20мм по сетке-рабица в осях 3/А-Б.
Фото №27. Железобетонный ригель 400 х 400 мм в осях 1-2/В.
Фото №28. Опорный столик для железобетонного ригеля в осях 1/В.
Фото №29. Стойки 160х160 мм оштукатуренные 30 мм по сетке- рабице
Фото №30. Оголовок стойки 160 х160 мм с опорными столиками для железобетонных ригелей в осях 4/Ж.
Фото №31. Двутавровая балка I 445х135 мм без огнезащиты со следами коррозии и отслоения окрасочного состава в осях 3-4 /Ж.

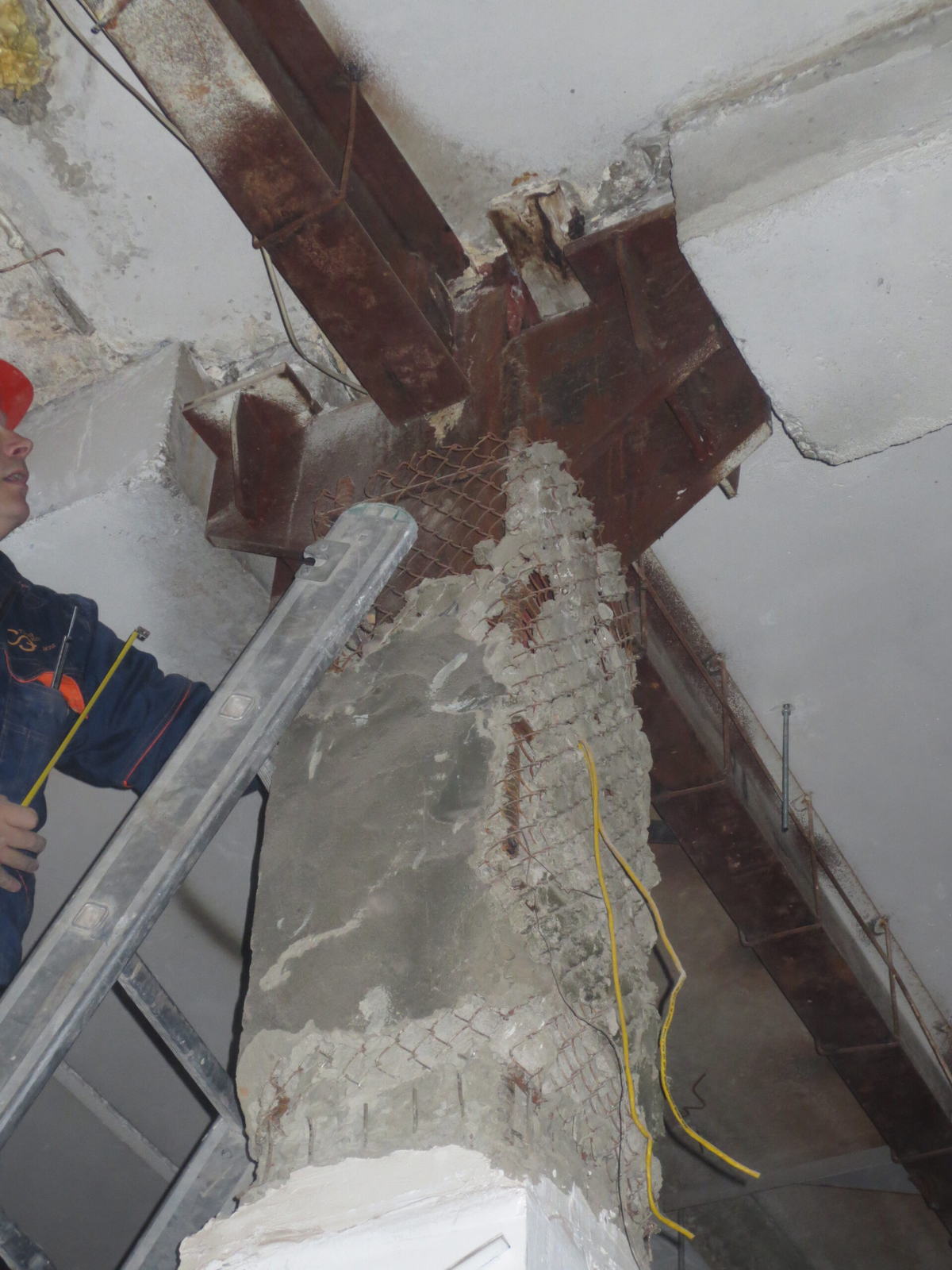

Фото №32.Оголовок стойки 160 х160 мм с опорными столиками для железобетонных ригелей в осях 4/Ж.
Фото №33. Оголовок стойки 160 х160 мм с опорным столиком в осях 4/Ж со следами ржавчины.

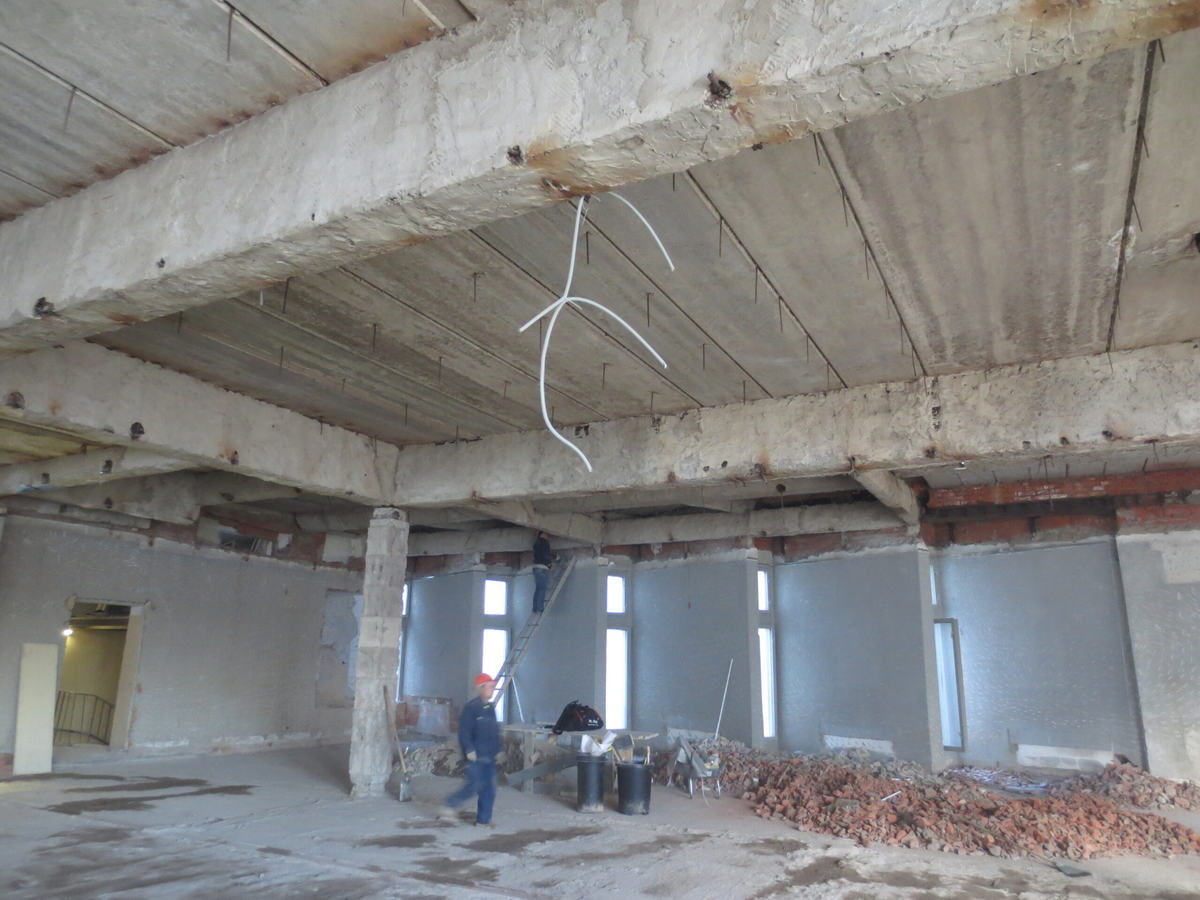

Фото №34 . Главные балки 9-11 / Д’- Ж.
Фото №35. Главная балка I 795х340 мм оштукатуренная 30мм по сетке-рабица в осях 9/ Е’-Ж.
Фото №36. Частичное отсутствие на главной балке огнезащитного штукатурного слоя
в осях 9/ Е’-Ж.
Фото №37. Главные балки I 795х340 мм и второстепенные балки I445х 135 мм
с закладкой туфом в осях 8-10/Е-И.
Фото №38.Двутавровая балка I 795х340 мм заложенная туфом и оштукатуренной нижней полкой.
Фото №39. Главные балки I 795х340 мм и второстепенные балки I445х 135 мм
с закладкой туфом в осях 8-9/В-Д.
Фото №40. Главная балка I 795х340мм с закладкой туфом и сеткой — рабицей на нижней полке.
Фото №41.Прокатная балка из швеллера № 20 выполняет роль «связи» между колоннами 2 этажа по периметру здания в осях 11/А-Е.
Фото №42.Участки балки с отсутствием огнезащитного штукатурного слоя.
Фото №43.Оголовок стойки 160 х160 мм со следами отслоения окраски, ржавчины и не защищенный штукатурным слоем.
Фото № 44. Стойка (колонна) 160х160 мм на 2 этаже в осях 11/Ж.
Фото № 45. Узел опирания стальной балки I 445х135 мм и железобетонной на оголовок кстойки 160 х160 мм в осях 11 / Ж.
Фото № 46. Опирание стальной балки I 445Х135 мм на несущую стену.
Фото № 47. Стальная балка I 445х135 мм заложенная кирпичной кладкой.
2.3 РЕЗУЛЬТАТ ОБСЛЕДОВАНИЯ
Визуальное обследование несущих железобетонных и металлических конструкций здания «Московский Дом Предпринимателя», проводилось с целью предварительной оценки состояния несущих конструкций .
Основой обследования являлся осмотр железобетонных и металлических конструкций здания на предмет наличия и состояния огнезащитного покрытия с применением измерительных инструментов и приборов (фотоаппарат, толщинометр ТМ-4, рулетка, лазерный дальномер, уровень).
При визуальном обследовании выявлялись и фиксировались видимые дефекты и повреждения огнезащитных покрытий, производилась фотофиксация дефектных участков.
В ходе обследования выявлено:
- Вертикальные несущие конструкции 1,2 этажа – стойка (фахверк) из 2 L 160х160 мм оштукатуренные по сетке-рабица закрепленной на сварном арматурном каркасе имеют участки с нарушенным штукатурным покрытием.
(фото 1,5,6,32,33,43)
- Вертикальные несущие конструкции 1,2 этажа – стойка (фахверк) из 2 L 160х160 мм не защищенные штукатурным покрытием по сетке-рабица имеют участки с отсутствием защитного окрасочного покрытия, а также со следами коррозии. (фото 33,43,44,45 )
- Горизонтальные несущие конструкции перекрытия 1 этажа – пустотные железобетонные плиты толщиной 220 мм не имеют огнезащитного покрытия
( фото 2,3,7,10,13,15,16,17 ).
- Горизонтальные несущие конструкции перекрытия 1 этажа – пустотные железобетонные плиты толщиной 220 мм в осях 8-11/ А-Б, 10-11/А-Е имеют огнезащитное покрытие ( черная краска по белой грунтовке) ( фото 2,3,8,10,11,12,13,14 ).
- Горизонтальные несущие конструкции перекрытия 1 этажа – стальные двутавровые балки I 795х340 мм, не защищенные штукатурным покрытием по сетке-рабица имеют участки с отсутствием защитного окрасочного покрытия, а также со следами коррозии (фото 2,3,8,9,10,31,32,33 ).
- Горизонтальные несущие конструкции покрытия 2 этажа – стальные двутавровые балки I 795х340 мм, заполненые кладкой из туфа на цементно-песчаном растворе и оштукатуренные цементно-песчаным раствором по сетке-рабица имеют участки с нарушенным штукатурным покрытием (фото 14,16,17,35,36,37).
- Горизонтальные несущие конструкции перекрытия 1 этажа – стальные двутавровые балки I 445х 135 мм, заполнены кладкой из полнотелым керамическим кирпичом на цементно-песчаном растворе ( фото 23,47).
- Горизонтальные несущие конструкции покрытия 2 этажа – стальные двутавровые балки I 795х340 мм, заполнены кладкой из туфа на цементно-песчаном растворе и не защищены штукатурным слоем по сетке-рабица
( фото 16,18,19,38,39,40 )
- Горизонтальные несущие конструкции покрытия 2 этажа – «П» — образные железобетонные ребристые плиты покрытия и пустотные железобетонные плиты толщиной 220 мм – не имеют огнезащитного покрытия.
( фото 17,18,19,20,23,24,25,34,35,36,37,39,41,44,46,47)
- Горизонтальные несущие конструкции 2 этажа – прокатная балка из швеллера № 20 выполняющая роль «связи» между вертикальными несущими элементами (стойка-фахверк) имеют участки не защищенные окрасочным составом.
(фото 21,22,41)
- Горизонтальные несущие конструкции 2 этажа – сварная двутавровая балка
I 445х135 мм выполняющая роль «связи» между вертикальными несущими элементами (стойка-фахверк) имеют участки не защищенные окрасочным составом, а также участки со следами коррозии.(фото 31)
На основании экспертного осмотра несущих конструкций здания «Московский Дом Предпринимателя» с выполнением необходимых измерений объекта экспертизы, расположенного по адресу: г. Москва, ул. Покровка, д.47/24, стр.1. ,
а также на основании полученных результатов прихожу к выводу:
- В соответствии с СТО 36554501-006-2006 «Правила по обеспечению огнестойкости и огнесохранности железобетонных конструкций»
п.4.2 Здания и сооружения, а также их части, выделенные противопожарными стенами и перекрытиями (пожарные отсеки), подразделяются по степеням огнестойкости (табл.4.1) здание «Московский Дом Предпринимателя» относится — к зданиям с III степенью огнестойкости.
К несущим элементам здания или сооружения относятся конструкции, обеспечивающие его общую устойчивость и геометрическую неизменяемость: несущие стены, колонны, балки перекрытий, ригели, фермы, рамы, арки, связи, диафрагмы жесткости и т.п. К пределу огнестойкости несущих элементов здания, выполняющих одновременно функции ограждающих конструкций, например к несущим стенам, помимо предела огнестойкости по несущей способности R, должны предъявляться дополнительные требования по потере изолирующей способности I и потере целостности Е.
Здания исооружения с несущими конструкциями из железобетона подразделяют по степениогнестойкости:
— особая -многофункциональные, высотные здания и здания-комплексы;
— I степень — ограждающиеконструкции выполнены из железобетона и применяются листовые и плитныенегорючие материалы;
— II степень — покрытиявыполнены из стальных конструкций;
— III степень – применены перекрытия деревянные, защищенные штукатуркой или негорючим листовым, плитнымматериалом, а также для зданий каркасного типа с элементами каркаса из стальных конструкций и с ограждающими конструкциями из профилированных листов или другихнегорючих материалов со слабогорючим утеплителем группы Г1.
2) В соответствии с Федеральным законом ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» здание «Московский Дом Предпринимателя» по функциональной пожарной опасности относится к классу Ф 2.1.
Статья 32. Классификация зданий, сооружений и пожарных отсеков по функциональной пожарной опасности (в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
- Ф2 — здания зрелищных и культурно-просветительных учреждений, в том числе:
а) Ф2.1 — театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие учреждения с расчетным числом посадочных мест для посетителей в закрытых помещениях;
3 ) В соответствии с Федеральным законом ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» здание «Московский Дом Предпринимателя» относится — к зданиям с III степенью огнестойкости.
Таблица 21
Соответствие степени огнестойкости и предела огнестойкости строительных конструкций зданий, сооружений и пожарных отсеков (в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
| Степень огнестойкости зданий, сооружений и пожарных отсеков | Предел огнестойкости строительных конструкций | ||||||
| Несущие стены, колонны и другие несущие элементы | Наружные ненесущие стены | Перекрытия междуэтажные (в том числе чердачные и над подвалами) | Строительные конструкции бесчердачных покрытий | Строительные конструкции лестничных клеток | |||
| настилы (в том числе с утеплителем) | фермы, балки, прогоны | внутренние стены | марши и площадки лестниц | ||||
| I | R 120 | E 30 | REI 60 | RE 30 | R 30 | REI 120 | R 60 |
| II | R 90 | E 15 | REI 45 | RE 15 | R 15 | REI 90 | R 60 |
| III | R 45 | E 15 | REI 45 | RE 15 | R 15 | REI 60 | R 45 |
| IV | R 15 | E 15 | REI 15 | RE 15 | R 15 | REI 45 | R 15 |
| V | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется |
(в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
Примечание. Порядок отнесения строительных конструкций к несущим элементам здания и сооружения устанавливается нормативными документами по пожарной безопасности.
(в ред. Федерального закона от 10.07.2012 N 117-ФЗ)
- В соответствии с Свод Правил СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты»
5.4.2 Размещаемые в пределах объектов культурно-зрелищного назначения помещения производственного и технического назначения (помещения технологического обслуживания демонстрационного комплекса, мастерские, реставрационные, кухни, электрощитовые и т.п.), складские помещения (кладовые горючих товаров и товаров в горючей упаковке, книгохранилища и т.п.), за исключением помещений категории Д, выделяются противопожарными перегородками не ниже 1-го типа и перекрытиями не ниже 3-го типа, за исключением специально оговоренных случаев.
В соответствии с Федеральным законом ФЗ № 123 «Технический регламент о требованиях пожарной безопасности» перекрытия 3 типа имеют предел огнестойкости REI 45.
Таблица 23
Пределы огнестойкости противопожарных преград
| Наименование противопожарных преград | Тип противопожарных преград | Предел огнестойкости противопожарных преград | Тип заполнения проемов в противопожарных преградах | Тип тамбур-шлюза |
| Стены | 1 | REI 150 | 1 | 1 |
| 2 | REI 45 | 2 | 2 | |
| Перегородки | 1 | EI 45 | 2 | 1 |
| 2 | EI 15 | 3 | 2 | |
| Светопрозрачные перегородки с остеклением площадью более 25 процентов | 1 | EIW 45 | 2 | 1 |
| 2 | EIW 15 | 3 | 2 | |
| Перекрытия | 1 | REI 150 | 1 | 1 |
| 2 | REI 60 | 2 | 1 | |
| 3 | REI 45 | 2 | 1 | |
| 4 | REI 15 | 3 | 2 |
- В соответствии с Свод Правил СП 7.13130.2013 « Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» плиты перекрытия и покрытия примыкающие к воздуховодам ограждаются конструкциями имеющими предел огнестойкости не менее REI 45.
8. Требования к объемно-планировочным и конструктивным решениям
8.1. Ограждающие строительные конструкции помещений для вентиляционного оборудования систем общеобменной и (или) противодымной вентиляции, расположенных в пожарном отсеке, где находятся обслуживаемые и (или) защищаемые этими системами помещения, должны иметь пределы огнестойкости не менее EI 45.
- В соответствии с п. 2.1 «Рекомендациями по применению огнестойких покрытий для металлических конструкций» ЦНИИСК им. Кучеренко, Москва 1984.
п 2.1 Устройство огнезащитной облицовки ригелей и связей из кирпича не рекомендуется.
- В соответствии с таблицой 5 «Пособие по определению пределов огнестойкости конструкций, пределов распространения огня по конструкциям и групп возгораемости материалов» (к СНиП II-2-80)
Пустотная плита перекрытия толщиной 220 мм из тяжелого бетона, при расстоянии от нижней грани бетона до оси стержня рабочей арматуры равной менее 40 мм ( а=35 мм) предел огнестойкости конструкции равен REI 30.
РЕКОМЕНДАЦИИ ( по результатам):

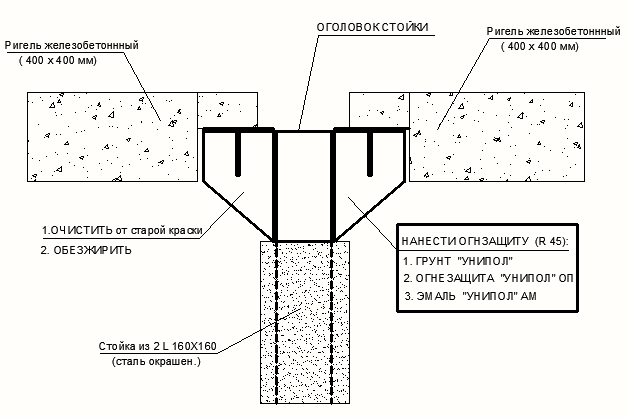

- Вертикальные несущие конструкции 1,2 этажа – стойка (фахверк) из 2 L 160х160 мм с нарушенным штукатурным покрытием (фото 1,5,6,32,33,43)
— локально затереть раствором цементно-песчаной штукатурки толщиной 30 мм.
Цементно-песчаная штукатурка толщины 25-60 мм, наносимая по стальной сетке, используется для повышения предела огнестойкости металлических конструкций до 2-х и более часов.
- Вертикальные несущие конструкции 1,2 этажа – стойка (фахверк) из 2 L 160х160 мм не защищенные штукатурным покрытием по сетке-рабица имеющие участки с отсутствием защитного окрасочного покрытия, а также со следами коррозии (фото 33,43,44,45 ) подготовить к нанесению огнезащитной краски «УНИПОЛ» марки ОП R45.
Подготовка конструкции к нанесению огнезащитной краски:
— очистить металлическими щетками поверхность стали от старой краски;
— места коррозии зачистить и нанести проеобразователь ржавчины;
— просушить поверхность;
— покрыть грунтовкой ГФ-021(или «УНИПОЛ») за 2 раза.
— просушить поверхность.
- Горизонтальные несущие конструкции перекрытия 1 этажа – пустотные железобетонные плиты толщиной 220 мм с пределом огнстойкости REI 30 вместо положенного REI 45 не имеющие огнезащитного покрытия (фото 2,3,7,10,13,15,16,17 ) подготовить и обработать огнезащитной краской: Defender А (ВД-АК-224), ВДМ, Вуп-2Б, .
Подготовка конструкции к нанесению огнезащитной краски:
— очистить и обеспылить бетонную поверхность плиты (потолок 1 этажа);
— нанести грунтовку за 2 раза;
— просушить поверхность;
- Горизонтальные несущие конструкции перекрытия 1 этажа – пустотные железобетонные плиты толщиной 220 мм в осях 8-11/ А-Б, 10-11/А-Е имеющие огнезащитное покрытие (черная краска по белой грунтовке)
( фото 2,3,8,10,11,12,13,14 )— все плиты перекрытия 1 этажа зачистить и подготовить к нанесению нового огнезащитного состава.

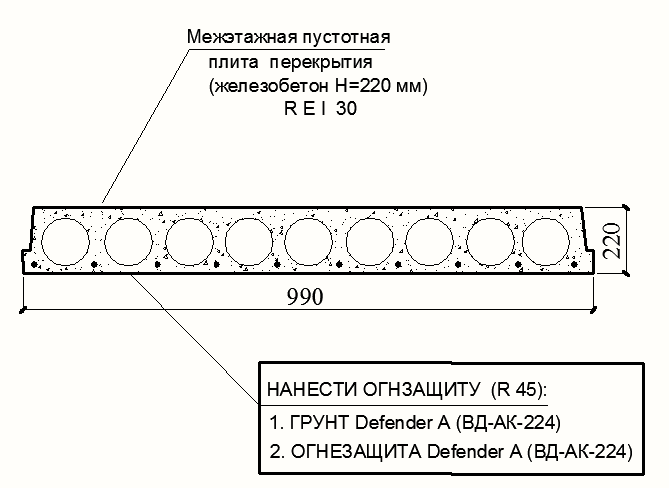

Рис.5. Многопустотная железобетонная плита перекрытия (разрез).
- Горизонтальные несущие конструкции перекрытия 1 этажа – стальные двутавровые балки I 795х340 мм, не защищенные штукатурным покрытием по сетке-рабица имеют участки с отсутствием защитного окрасочного покрытия, а также со следами коррозии (фото 2,3,8,9,10,31,32,33 ) подготовить к нанесению огнезащитной краски «УНИПОЛ» марки ОП R45.
Подготовка конструкции к нанесению огнезащитной краски:
— очистить металлическими щетками поверхность стали от старой краски;
— места коррозии зачистить и нанести проеобразователь ржавчины;
— просушить поверхность;
— покрыть грунтовкой ГФ-021 (или «УНИПОЛ») за 2 раза.
— просушить поверхность.
- Горизонтальные несущие конструкции покрытия 2 этажа – стальные двутавровые балки I 795х340 мм, заполненые кладкой из туфа на цементно-песчаном растворе и оштукатуренные цементно-песчаным раствором по сетке-рабица имеют участки с нарушенным штукатурным покрытием (фото 14,16,17,35,36,37) — локально затереть раствором цементно-песчаной штукатурки толщиной 30 мм.
Цементно-песчаная штукатурка толщины 25-60 мм, наносимая по стальной сетке, используется для повышения предела огнестойкости металлических конструкций до 2-х и более часов.
Рис.6. Балка двутавровая I 795х 340 мм.
- Горизонтальные несущие конструкции перекрытия 1 этажа – стальные двутавровые балки I 445х 135 мм, заполненные кладкой из полнотелым керамическим кирпичом на цементно-песчаном растворе ( фото 23,47) –демонтировать кирпичную кладку опирающуюся на полку балки.
- Горизонтальные несущие конструкции покрытия 2 этажа – стальные двутавровые балки I 795х340 мм, заполнены кладкой из туфа на цементно-песчаном растворе и не защищены штукатурным слоем по сетке-рабица
(фото 16,18,19,38,39,40) – затянуть сеткой-рабицей и оштукатурить цементно-песчаным раствором толщиной 30 мм.
Рис.7. Балка двутавровая I 795х 340 мм.
- Горизонтальные несущие конструкции покрытия 2 этажа – «П» — образные железобетонные ребристые плиты покрытия и пустотные железобетонные плиты толщиной 220 мм – не имеют огнезащитного покрытия
( фото 17,18,19,20,23,24,25,34,35,36,37,39,41,44,46,47) – ТОЛЬКО те плиты которые примыкают к электрощитовым и воздуховодам, подготовить и обработать огнезащитными составами R45.
10) Горизонтальные несущие конструкции 2 этажа – прокатная балка из швеллера № 20 и сварная двутавровая балка I 445х135 мм выполняющая роль «связи» между вертикальными несущими элементами (стойка-фахверк) (фото 21,22,31,41)
имеют участки не защищенные окрасочным составом- подготовить и обработать огнезащитной краской «УНИПОЛ» марки ОП R30 .
Подготовка конструкции к нанесению огнезащитной краски:
— очистить металлическими щетками поверхность стали от старой краски;
— места коррозии зачистить и нанести проеобразователь ржавчины;
— просушить поверхность;
— покрыть грунтовкой ГФ-021 за 2 раза.
— просушить поверхность.
11) Оголовок стойки-фахверка со следами отслоения окрасочного покрытия(фото 28,30,32) – подготовить и обработать огнезащитной краской «УНИПОЛ» марки ОП R45.
Рис.8. Оголовок стойки-фахверка из 2L 160х160 мм с опорными столиками.
12) Горизонтальные несущие стальные конструкции 2 этажа –балки покрывать огнезащитной краской «УНИПОЛ » марки ОП R 30 ( не ниже R 15 по требованию ФЗ-№123), при этом все вертикальные несущие стальные элементы 2 этажа, как и 1 этажа покрывать огнезащитным составом с пределом огнестойкости не ниже R 45 (толщиной сухого слоя 0,6 мм – по таблице 1 «УНИПОЛ» ).
Стойку (колонну) покрывать огнезащитной краской R45 от основания до верха оголовка, при стальные двутавровые балки не опирающиеся на оголовок сверху ,а стыкуются с ним с боку и будут обрабатываться огнезащитной краской «УНИПОЛ » марки ОП R30 ( не ниже R 15 по требованию ФЗ-№123).
ВНИМАНИЕ – весть узел стыка стальной стойки и балки обрабатывается огнезащитной краской «УНИПОЛ » марки ОП R45.
