Обследование нарушений в строительных конструкциях
Общая информация
В ходе осмотра строительных конструкций выявлено нарушение требований нормативных документов, связанное с незаполнением горизонтального шва между железобетонным цоколем и первым рядом наружной стены. Ниже приведено описание нарушения, ссылка на нормативные требования и рекомендации по устранению.
1. Описание нарушения
- Место нарушения: Между железобетонным цоколем и первым рядом наружной стены в осях «1, Г–Д».
- Характер дефекта:
- Отсутствие полного заполнения шва раствором.
- Пустотная щель глубиной 100 мм, толщиной 20 мм (см. фото №25).
- Последствия:
- Снижение прочности и устойчивости соединения между цоколем и стеной.
- Риск утечки воды в основание здания, что может привести к коррозии арматуры и снижению долговечности конструкции.
2. Нормативные требования
Согласно СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменениями № 1, 3)», пункт 9.2.5:
«Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и столбах следует заполнять раствором.»
Анализ:
- Отсутствие заполнения шва между железобетонным цоколем и кладкой стены является нарушением требований СП 70.13330.2012, так как не обеспечивается необходимая прочность и герметичность соединения.
- Пустотная щель 100×20 мм создает путь для проникновения влаги, что угрожает эксплуатационной надежности конструкции.
3. Рекомендации по устранению нарушения
-
Заполнение шва раствором:
- Выполнить наполнение пустотной щели раствором в соответствии с проектными решениями и техническими требованиями.
- Использовать раствор марки не ниже М150 (в зависимости от класса конструкции).
- Обеспечить гладкую поверхность шва и удаление остатков раствора после заполнения.
-
Гидроизоляция:
- При наличии угрозы проникновения влаги рекомендуется выполнить гидроизоляцию основания с использованием нанокомпозитных материалов или битумной гидроизоляции.
-
Контроль качества:
- Провести проверку прочности заполнения шва с помощью ударного метода или ультразвукового контроля.
- Документировать выполненные работы в техническом журнале и отчете по осмотру.
4. Выводы
- Выявленное нарушение непосредственно противоречит требованиям СП 70.13330.2012, что может привести к снижению прочности конструкции и увеличению риска аварийных ситуаций.
- Устранение дефекта является обязательным для обеспечения эксплуатационной надежности здания и соответствия строительным нормам.

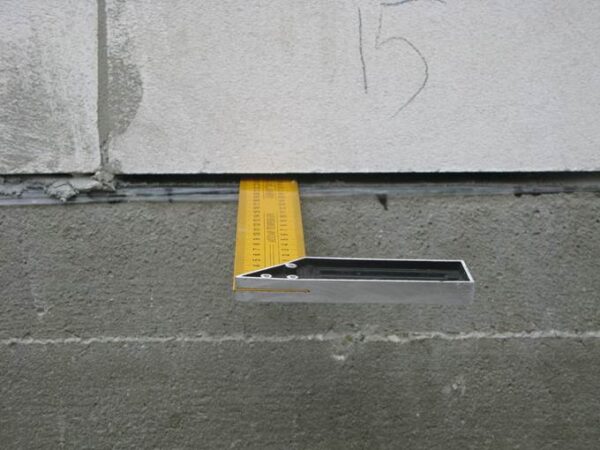

Фото №25
Описание:
- Фасад здания в осях «1, Г–Д».
- Пустотная щель между железобетонным цоколем и первым рядом кладки стены.
- Размеры щели: глубина 100 мм, толщина 20 мм.
Заключение
Нарушение заполнения горизонтального шва между железобетонным цоколем и стеной требует немедленного устранения в соответствии с нормативными требованиями СП 70.13330.2012. Рекомендуется привлечь специалистов по гидроизоляции и строительным работам для выполнения работ и обеспечения долговечности конструкции.
