Межкомнатные двери — важная часть любого помещения. Они служат не только для разделения жилого пространства, но и выполняют функцию звуковой и тепловой изоляции. Красивые, стильные двери подчеркивают гармонию и индивидуальность интерьера. Правильный порядок установки дверей межкомнатных гарантия высоких эксплуатационных возможностей.
От того, насколько правильно будут рассчитаны и выставлены зазоры, зависит дальнейшая эксплуатация дверной конструкции. Под воздействием влажности дверь может расшириться и тогда проблем с ее функционалом не избежать. Кроме того, слишком большой зазор мешает надежной фиксации двери в закрытом положении.
При обследовании межкомнатных дверных блоков, дверных блоков ванной и сан.узла, декоративной облицовки проёма в квартире афиксированы следующие особо выраженные дефекты, допущенные при проведении монтажных работ:
Дверной блок № 1 (сан.узел) 0,7х2,08 м:
- Не плотное прилегание облицовочных панелей, наличников к стенам;
- Множественные механические повреждения облицовочных панелей, следы силикона;
- Зазоры в местах неподвижных соединений элементов дверных блоков более 0,3 мм.
- Зазоры между дверной коробкой и дверным полотном (за исключением зазора между полотном и полом) более 3 мм;
- Механическое повреждение дверного полотна (трещина);
- Не завершён монтаж дверного блока;
- Монтажный шов более 2,5 см;
- Не верно определена ширина дверной коробки;
- Не корректные размеры отдельных элементов облицовки дверного блока.

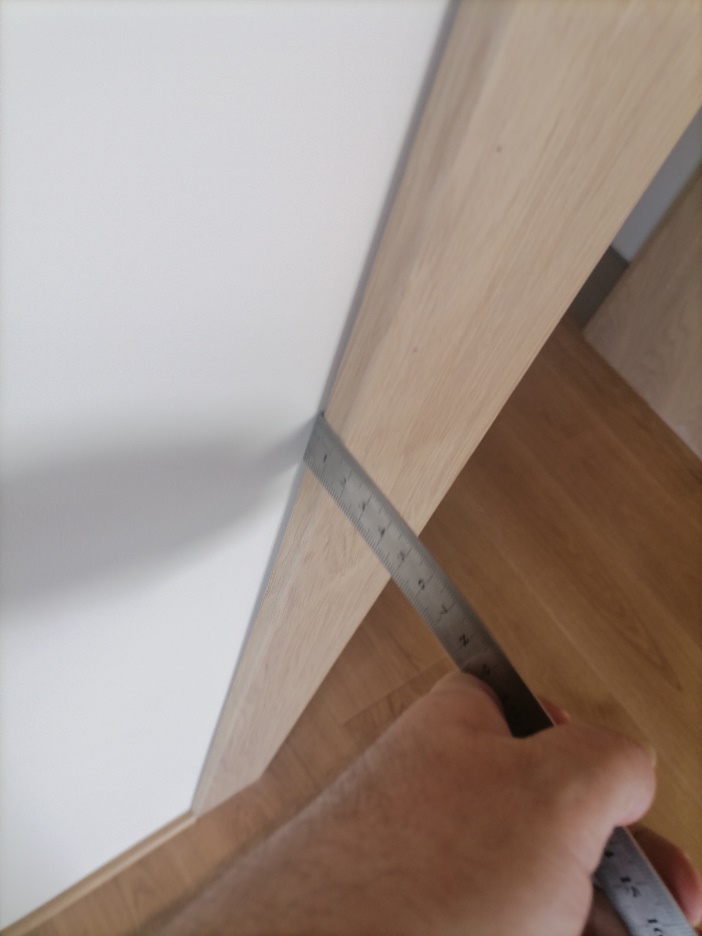

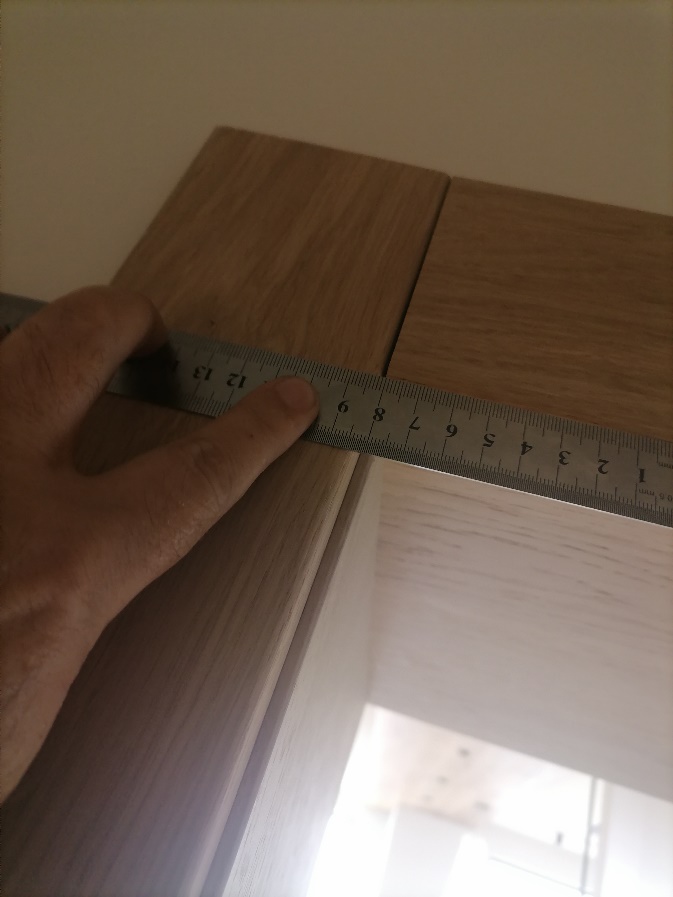

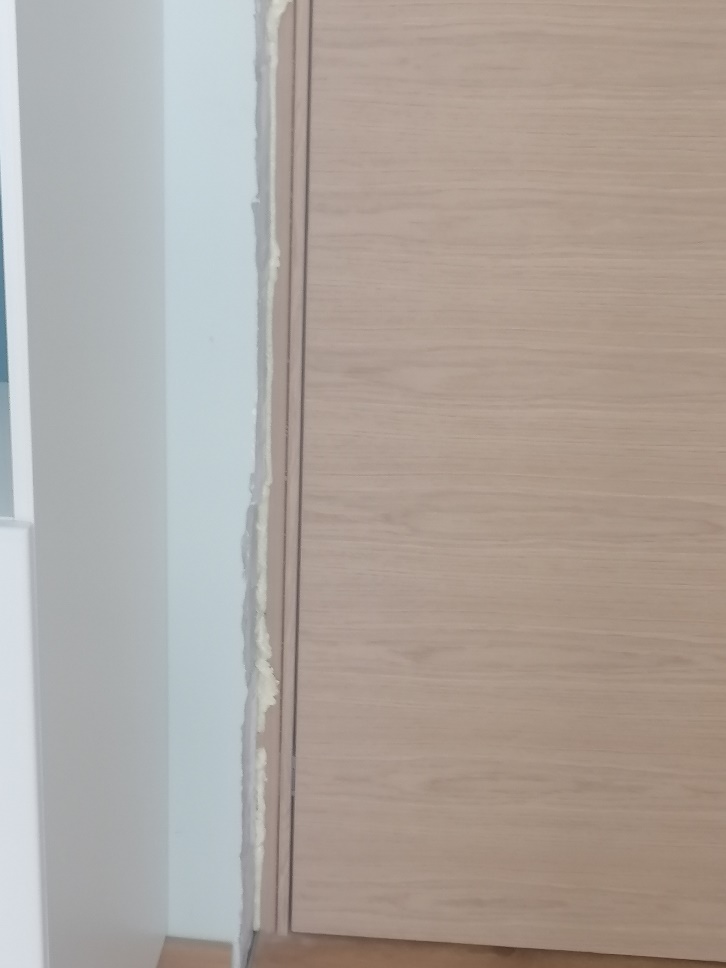

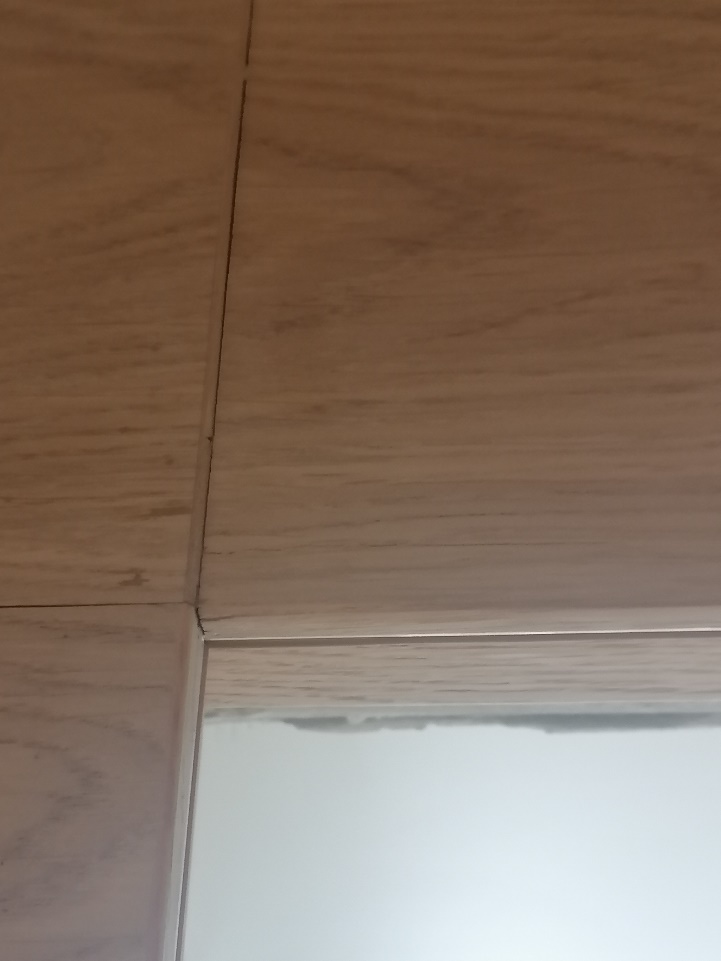

Фото № 1.

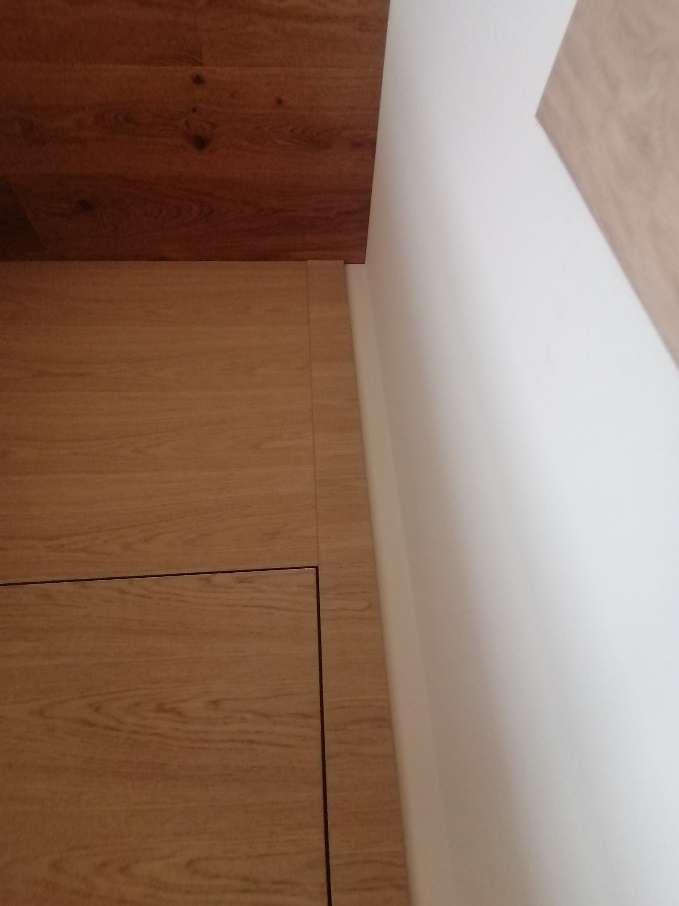

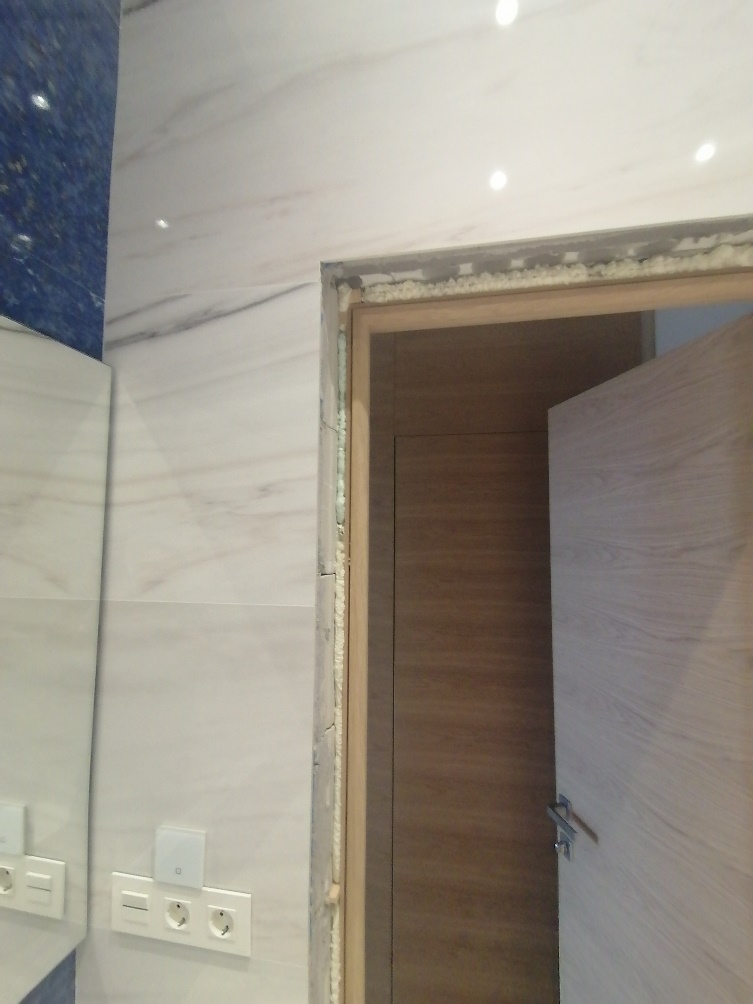

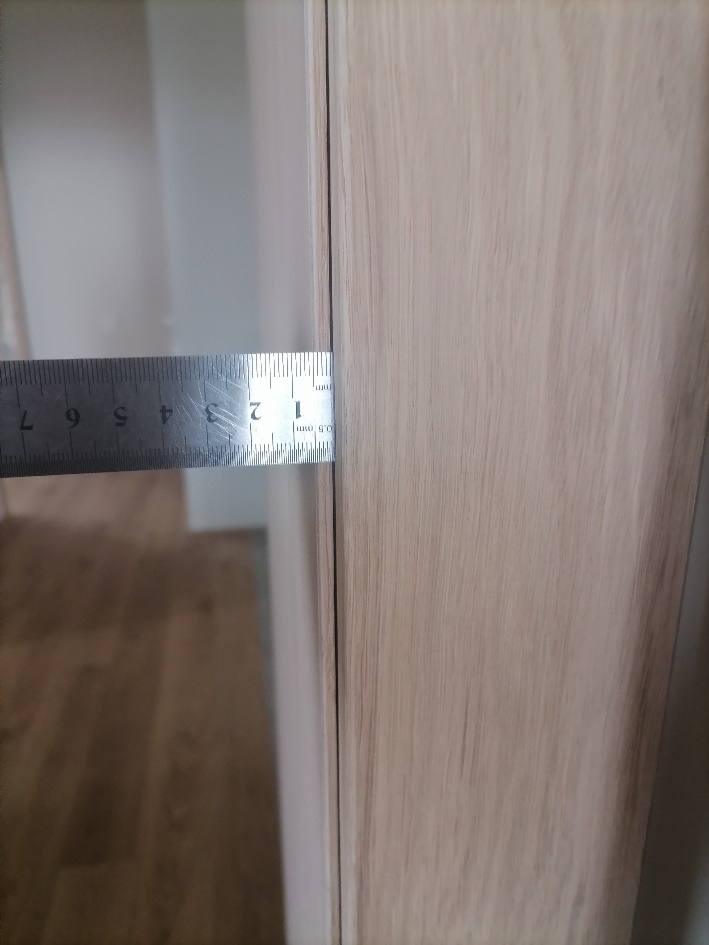

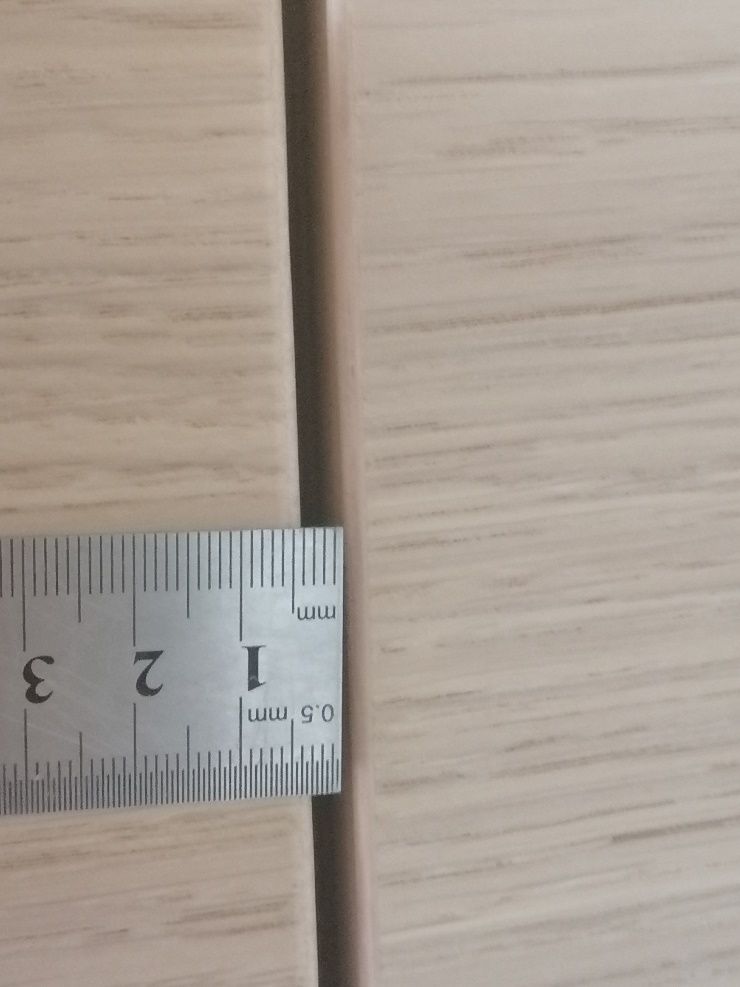

Фото № 2.

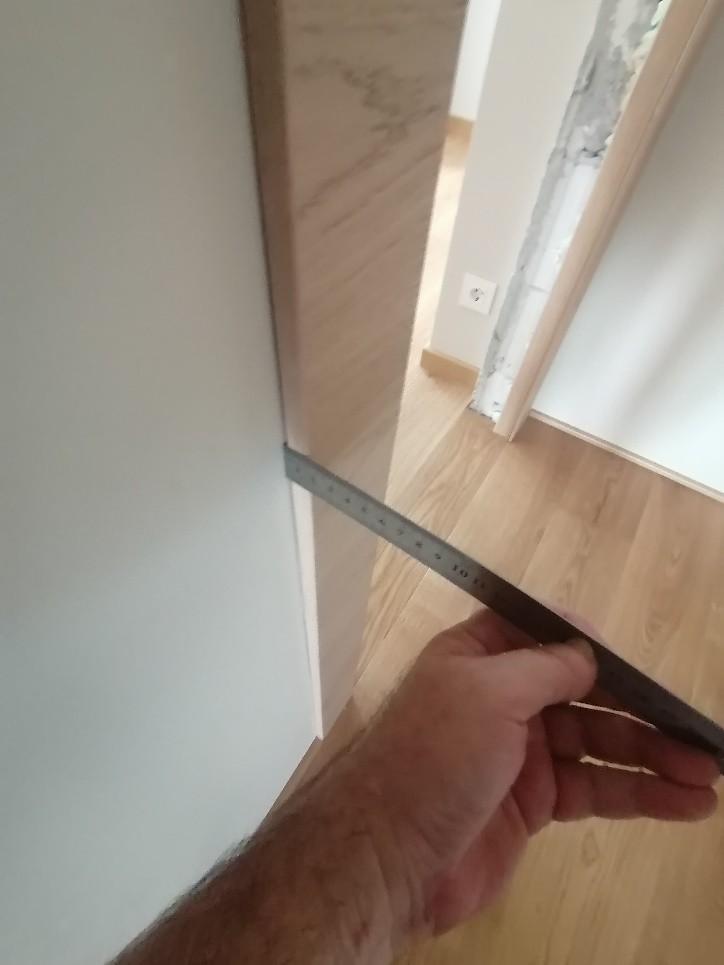

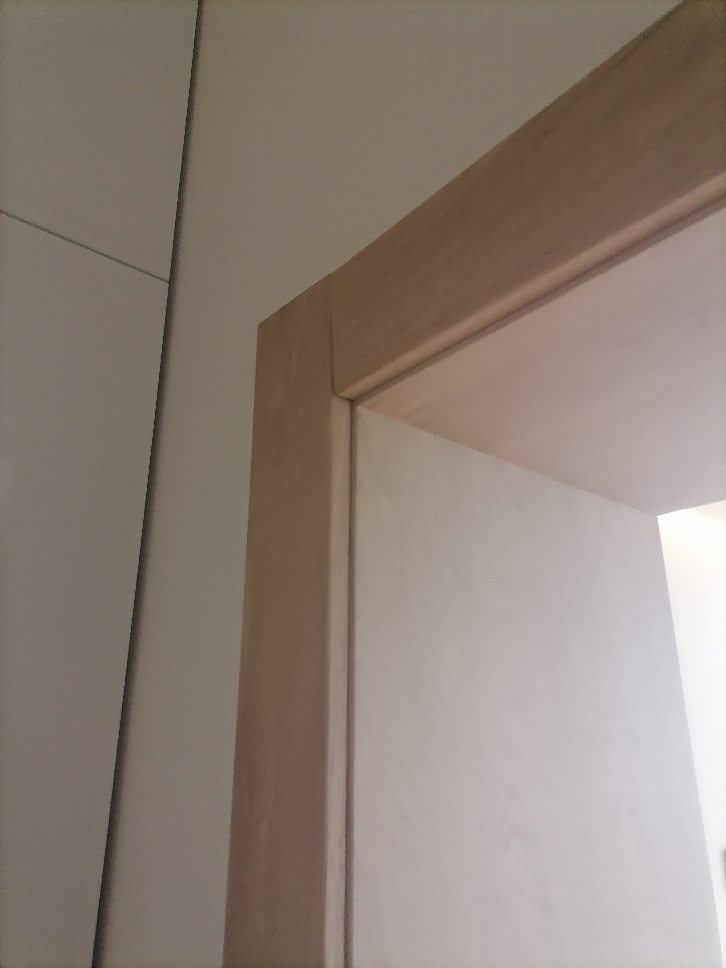

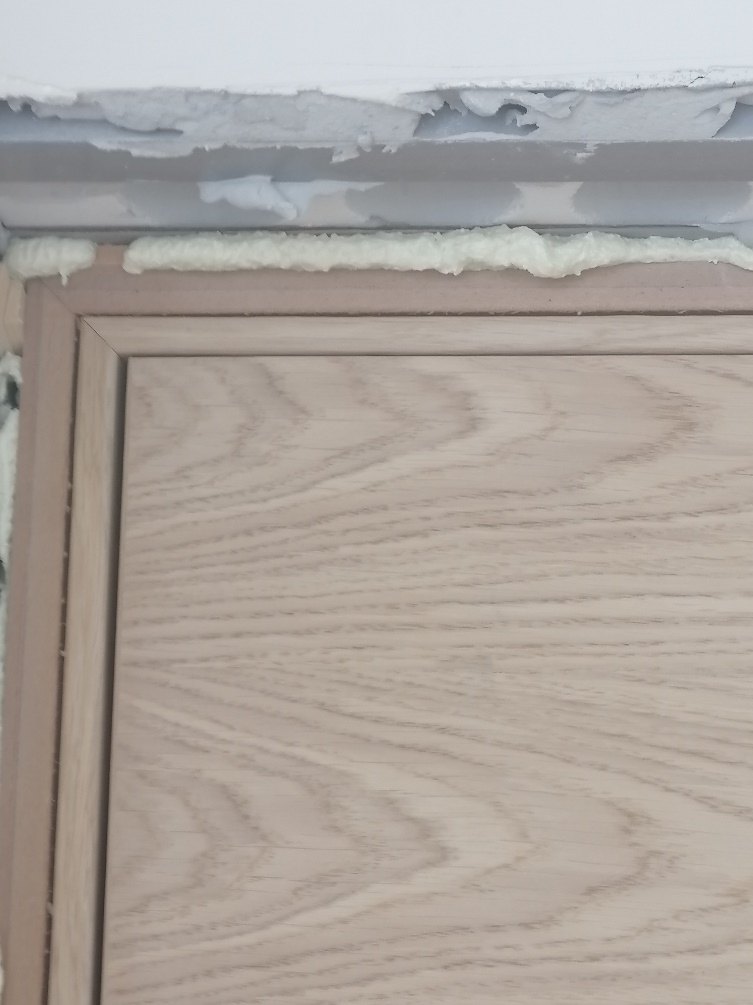

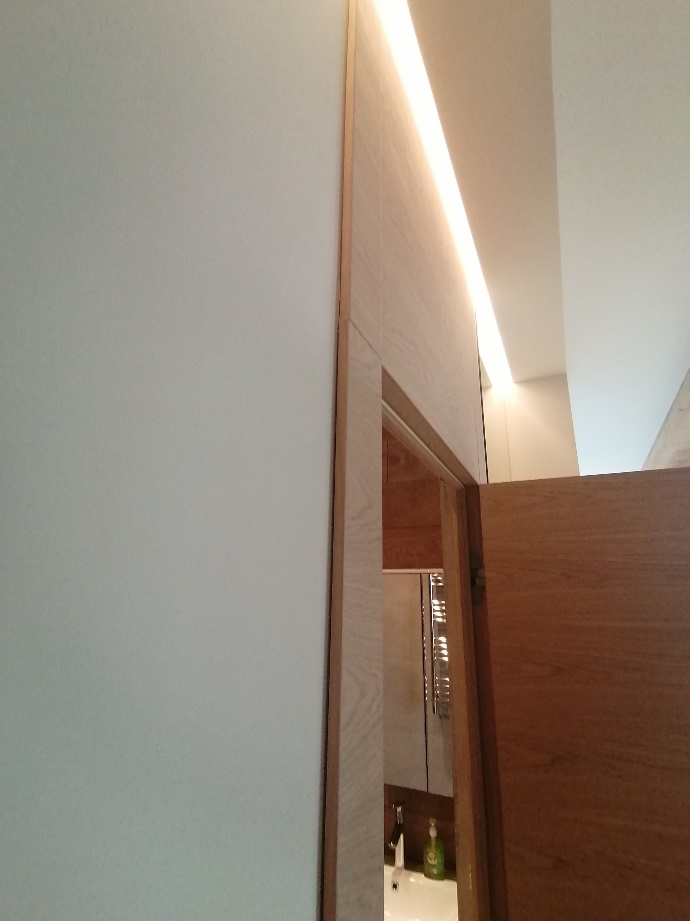

Фото № 3.

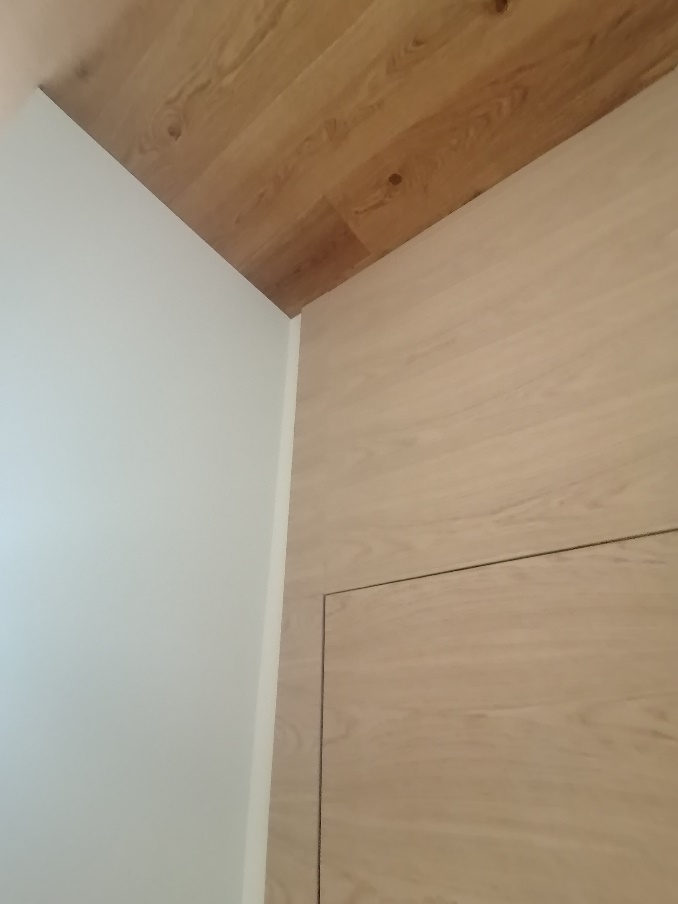

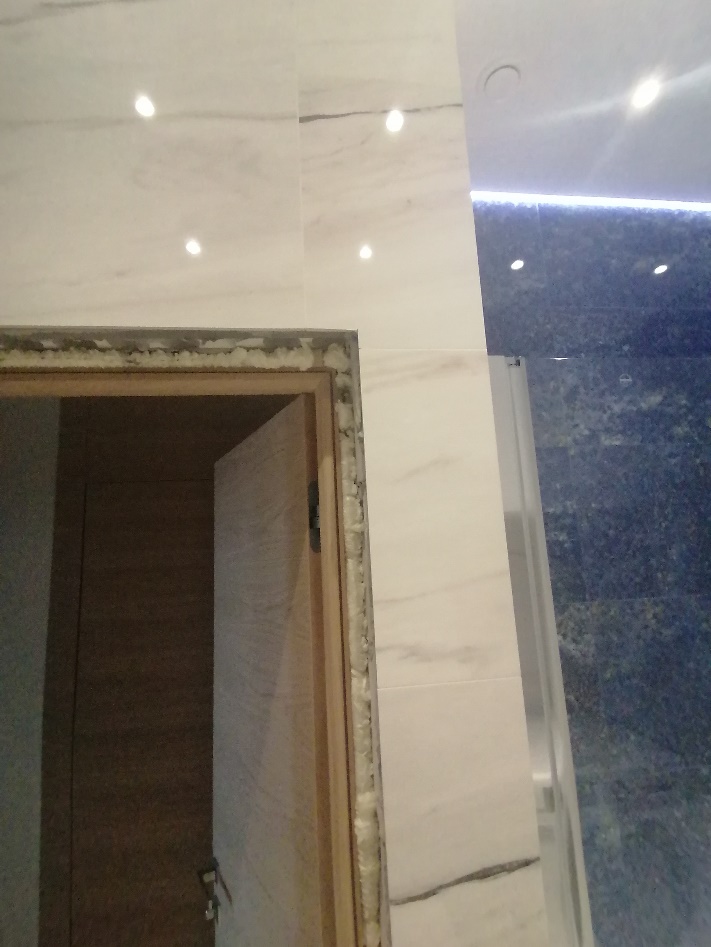

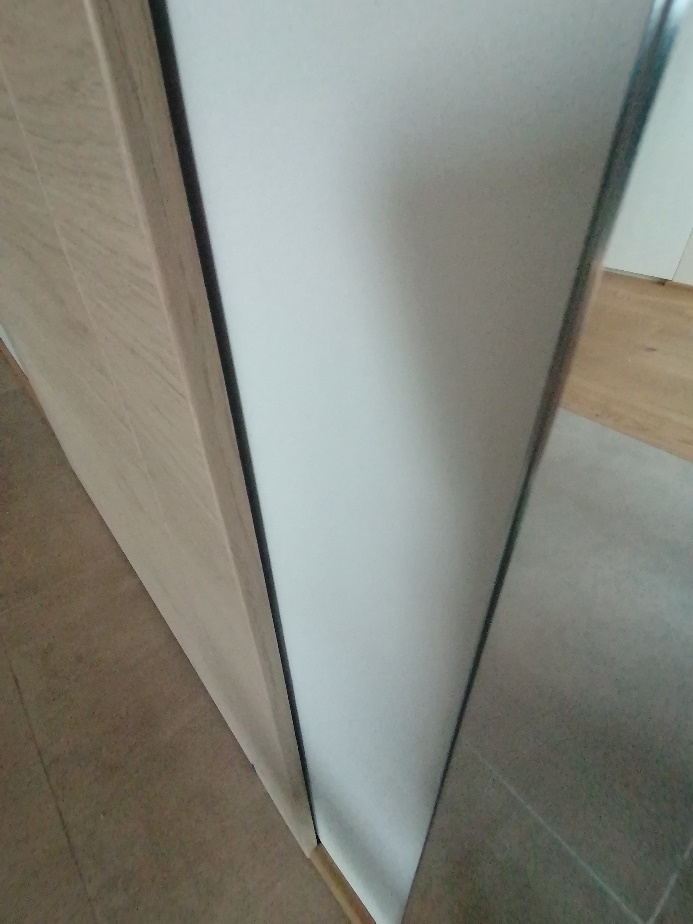

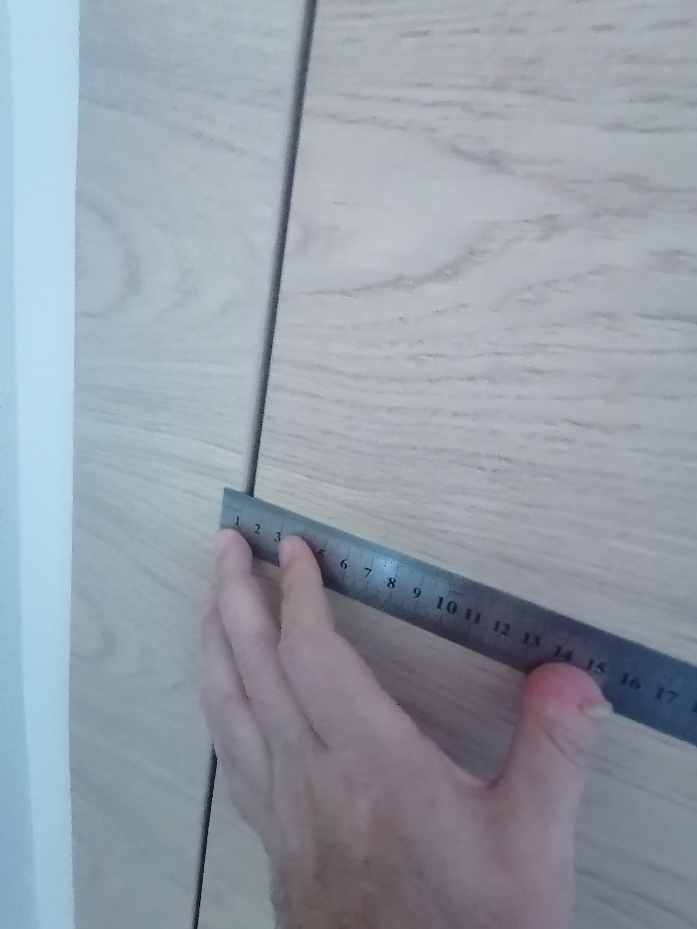

Фото № 4.

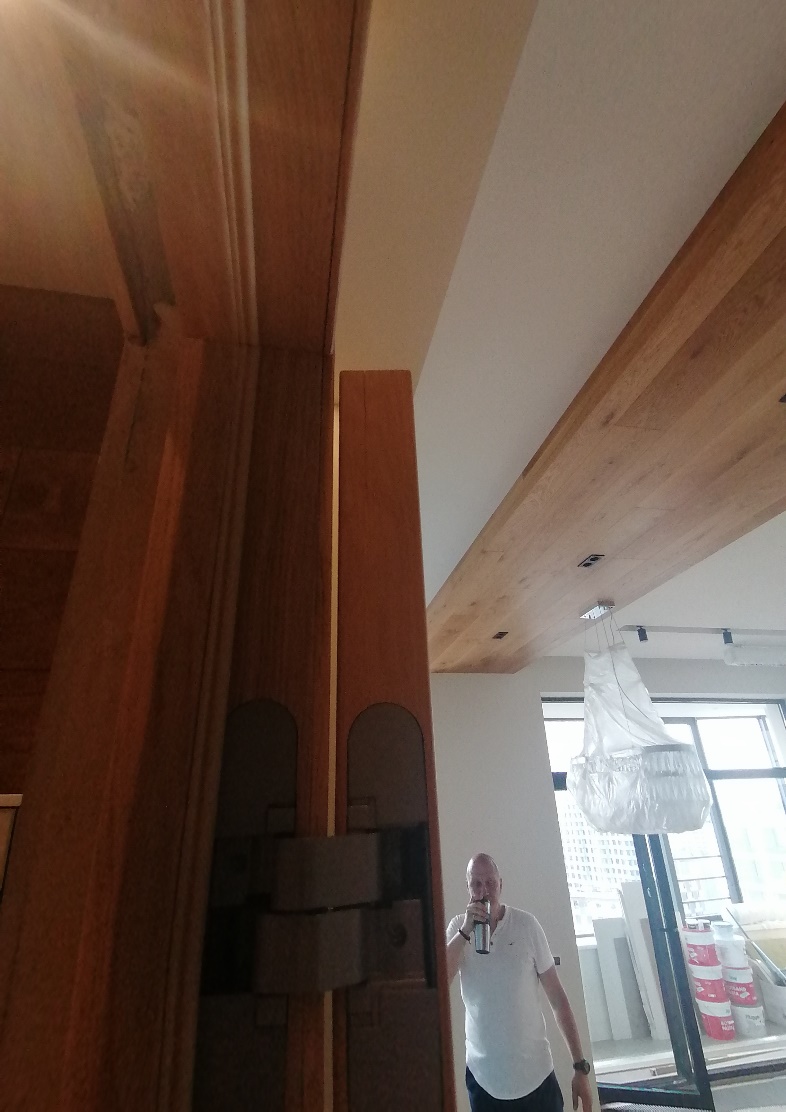

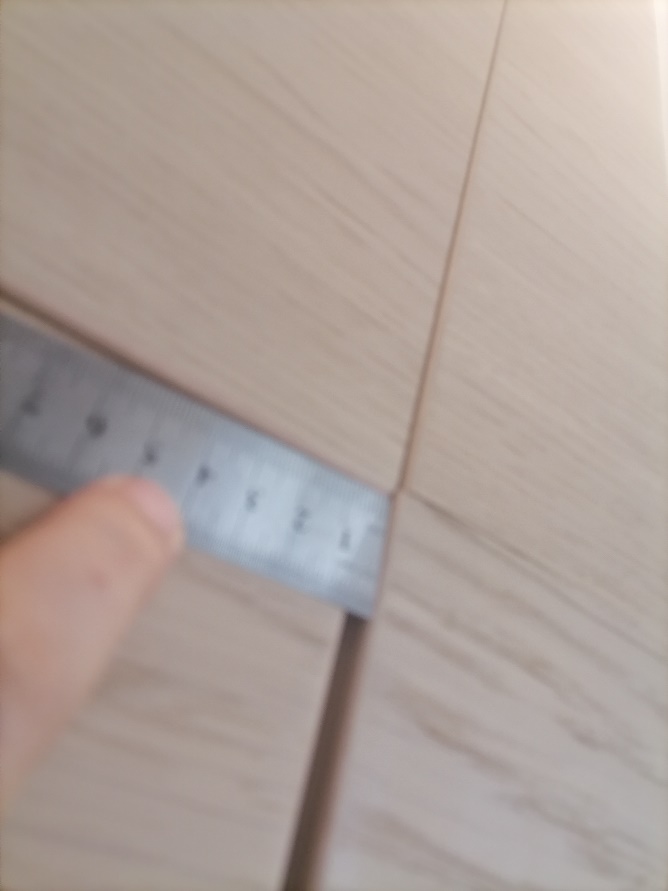

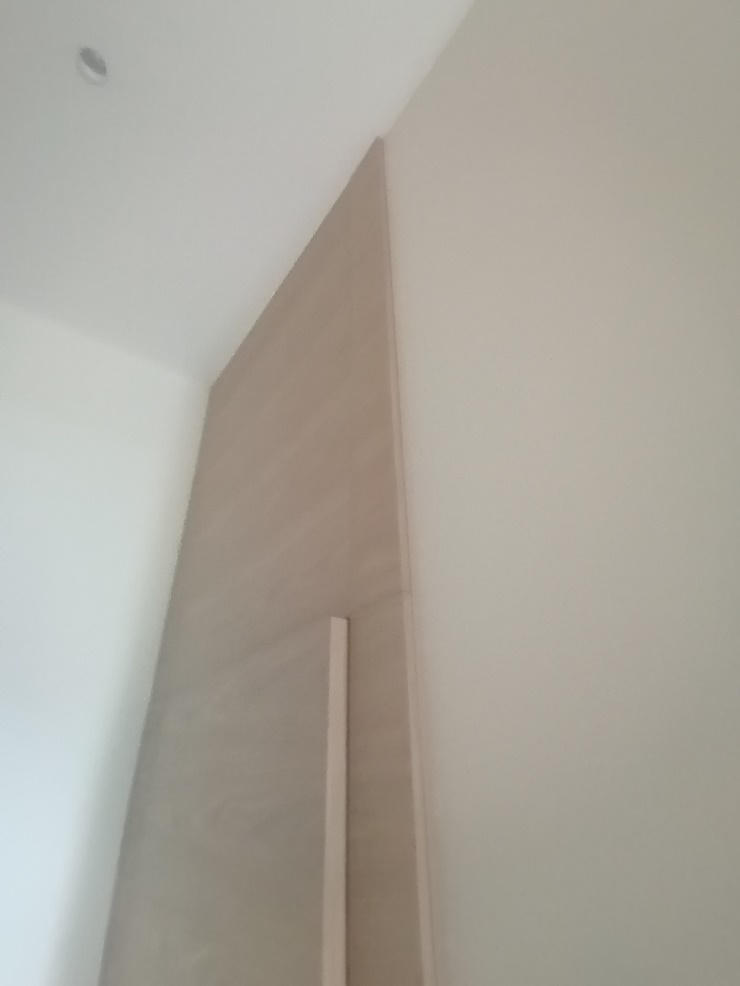

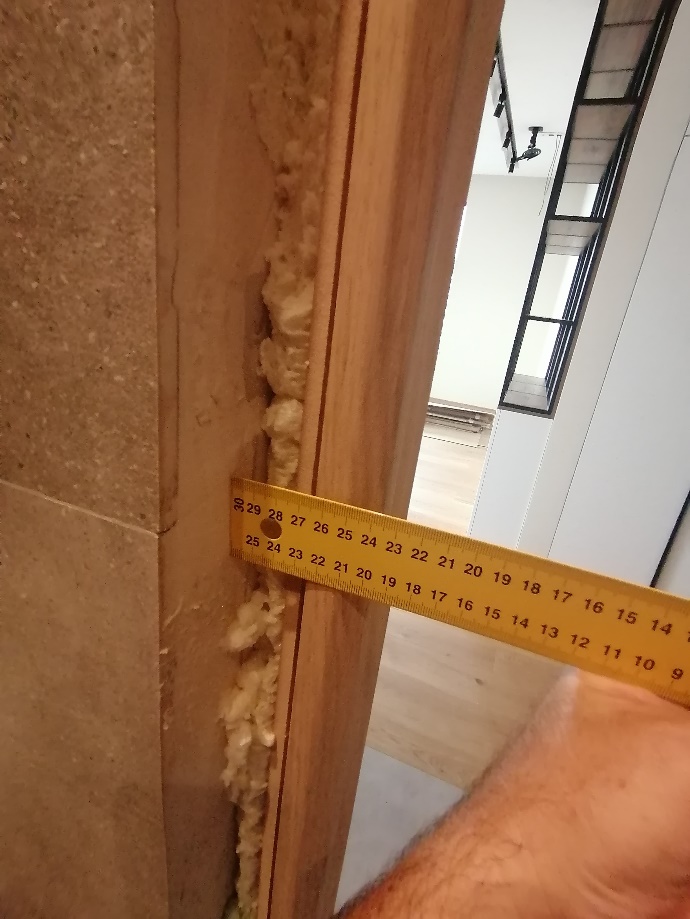

Фото № 5.

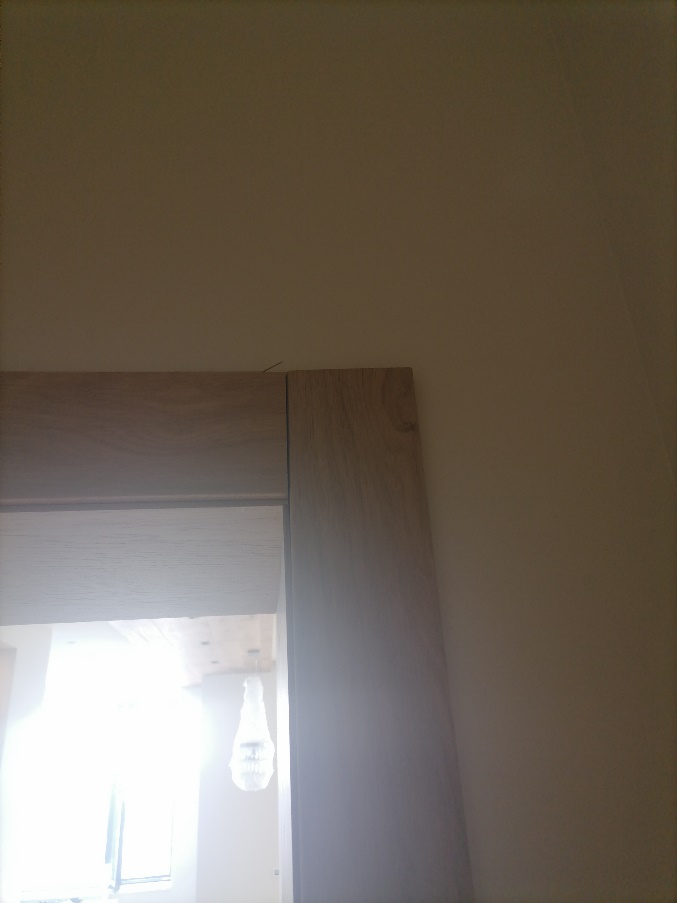

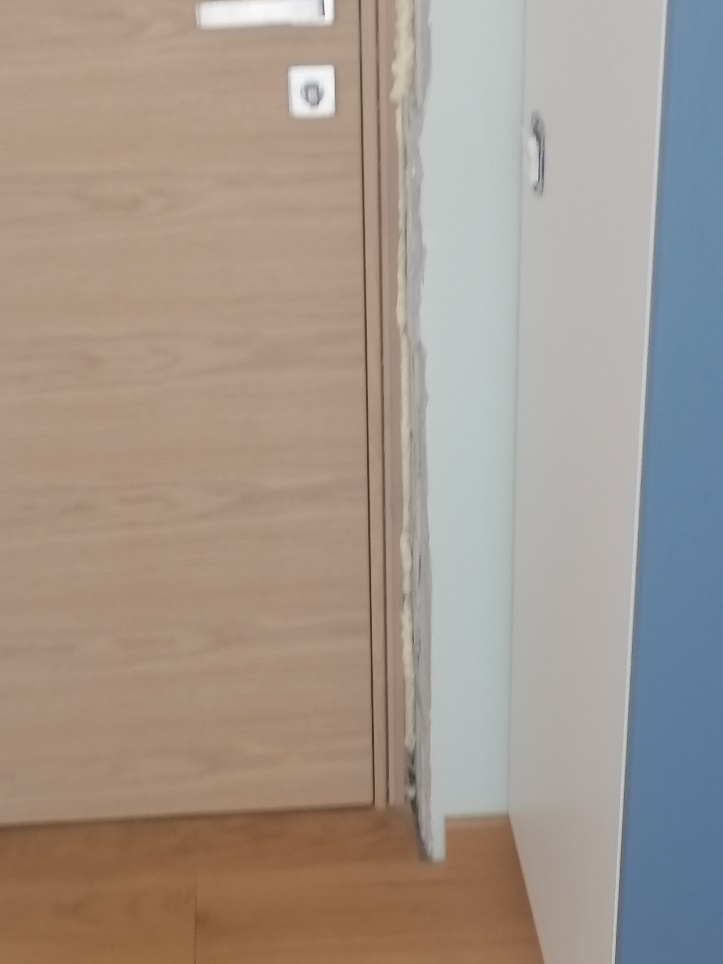

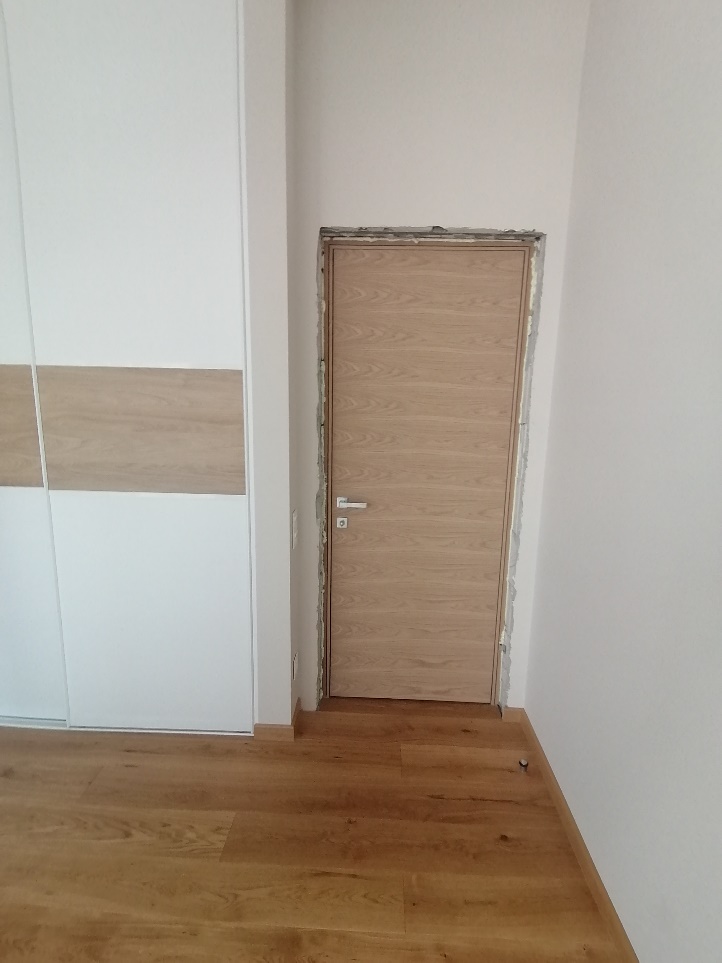

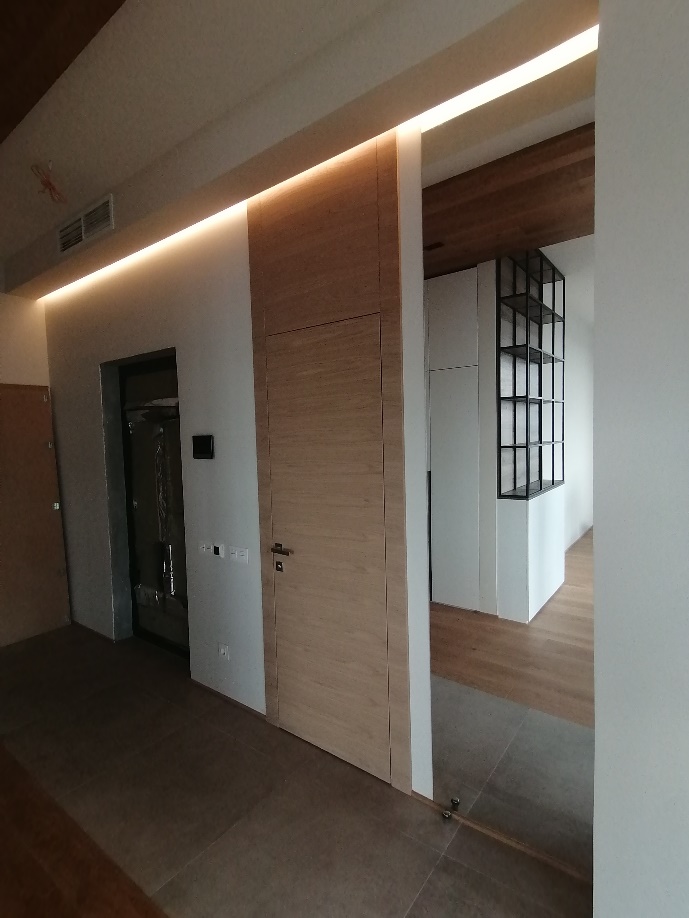

Фото № 6.

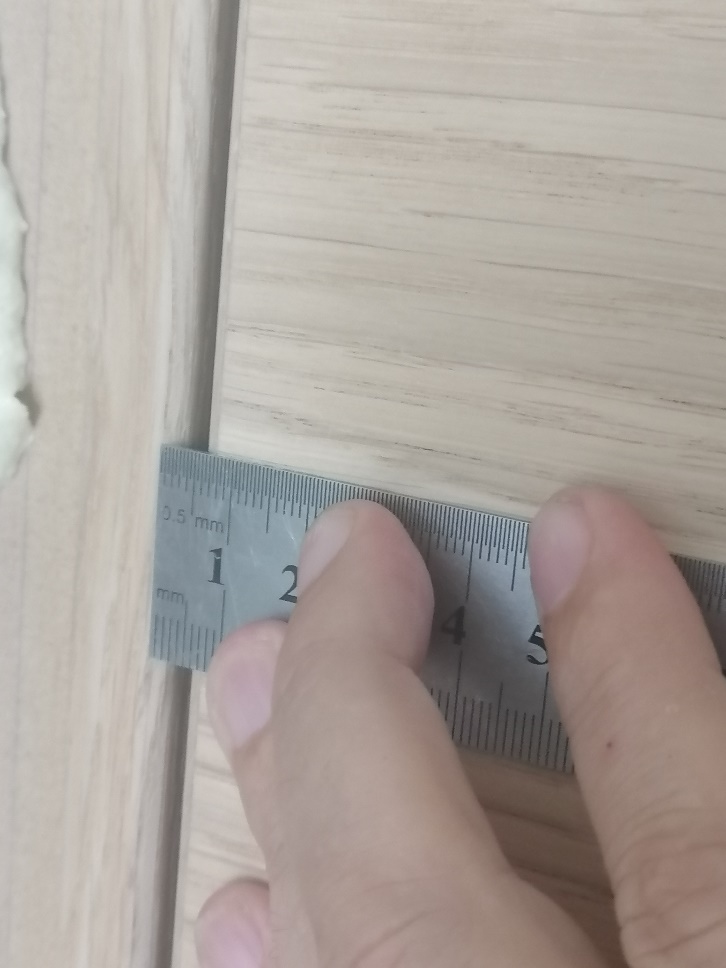

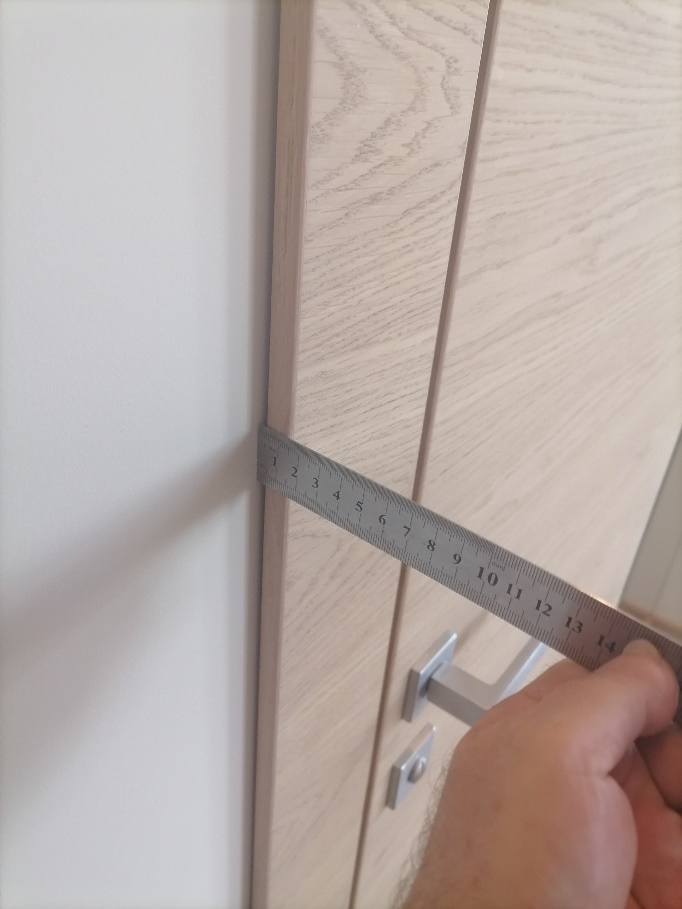

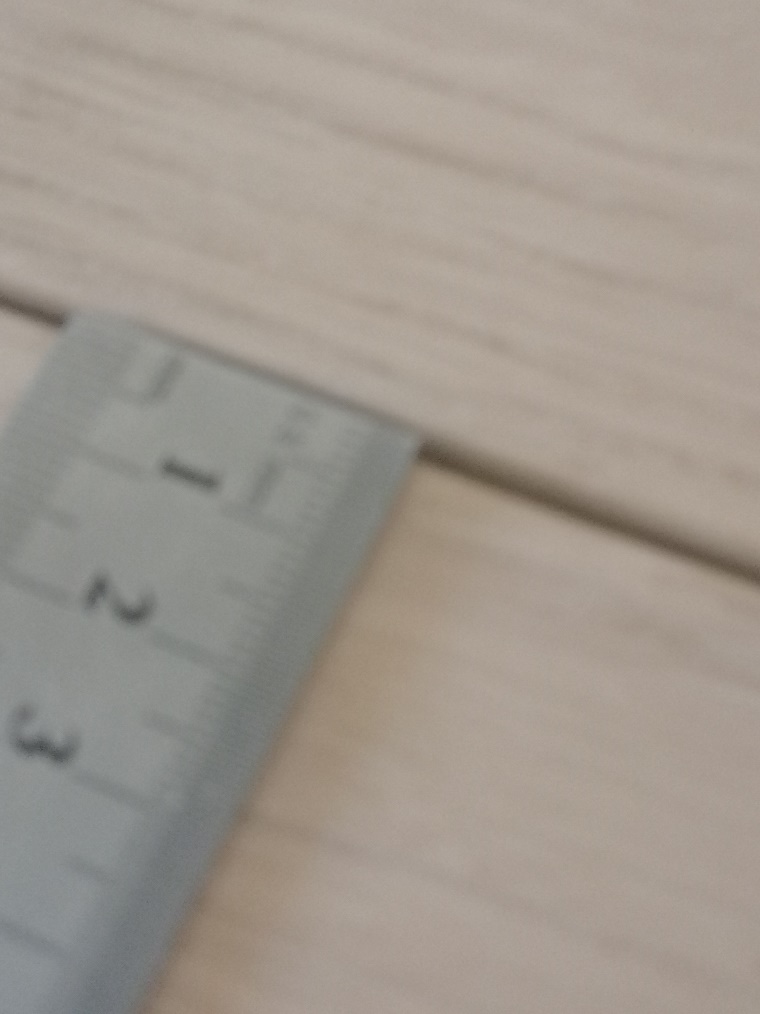

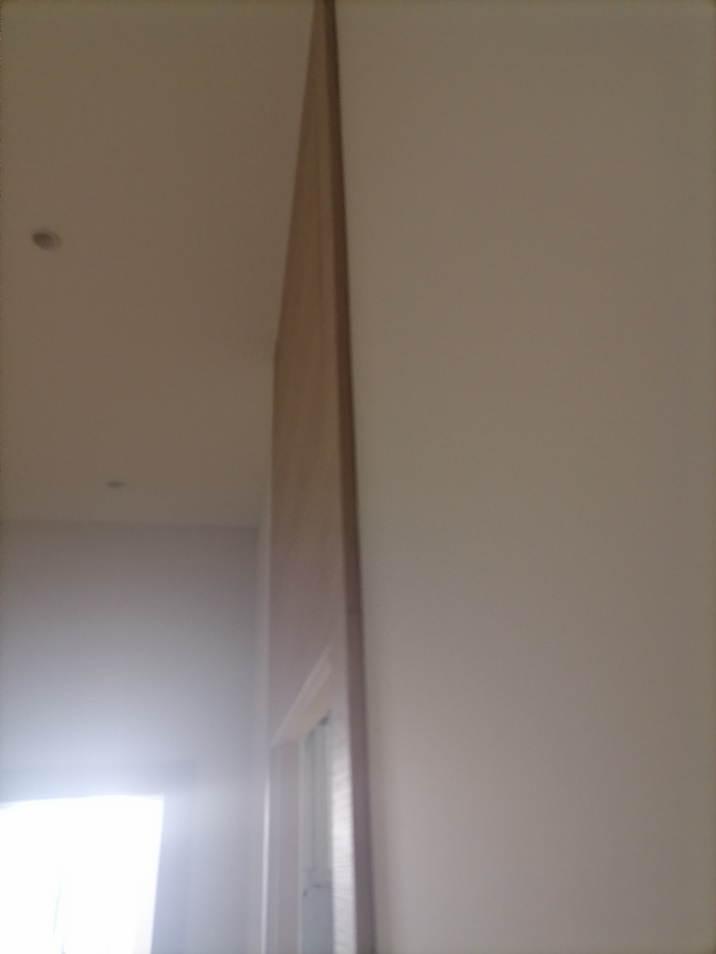

Фото № 7.
Дверной блок № 2 (комната) 0,8х2,1 м:
- Не плотное прилегание облицовочных панелей. наличников к стенам;
- Множественные механические повреждения облицовочных панелей, следы силикона;
- Зазоры в местах неподвижных соединений элементов дверных блоков более 0,3 мм.
- Зазоры между дверной коробкой и дверным полотном (за исключением зазора между полотном и полом) более 3 мм;
- Механическое повреждение дверного полотна (трещина);
- Не завершён монтаж дверного блока;
- Монтажный шов более 2,5 см;
- Не верно определена ширина дверной коробки;
- Не корректные размеры отдельных элементов облицовки дверного блока.

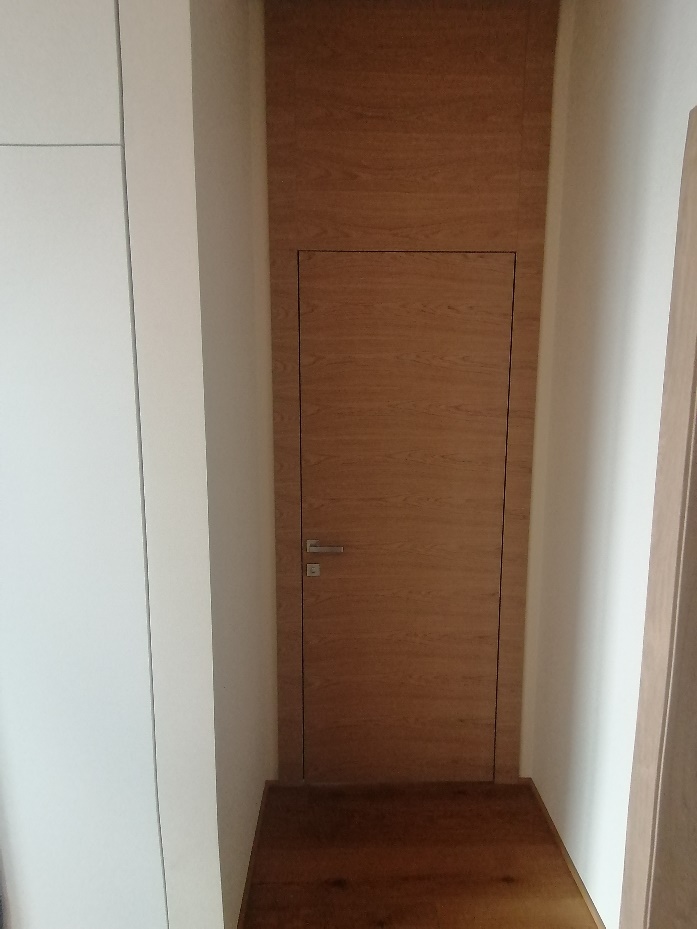

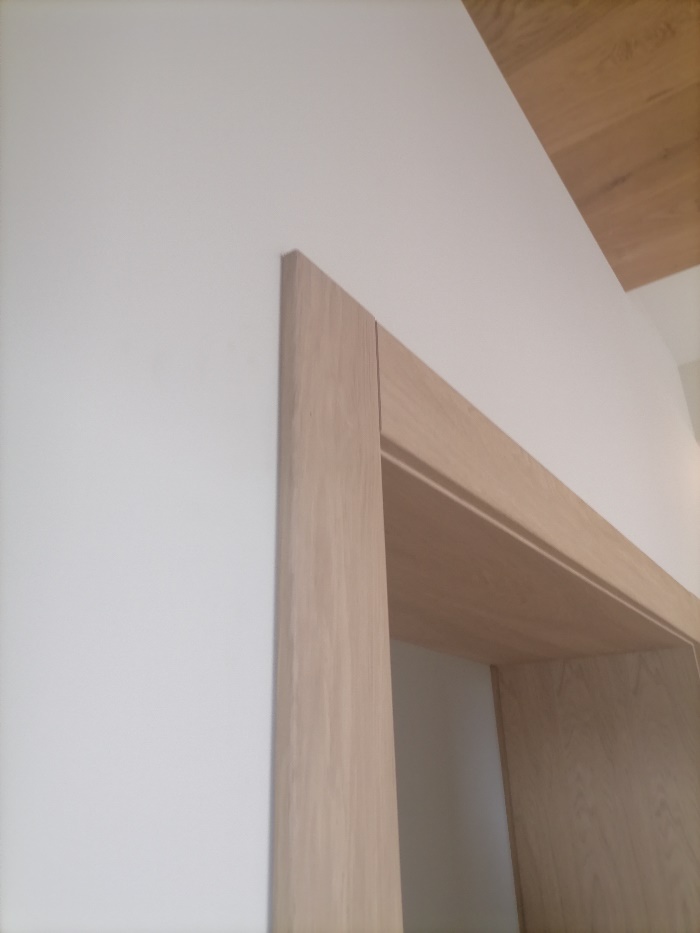

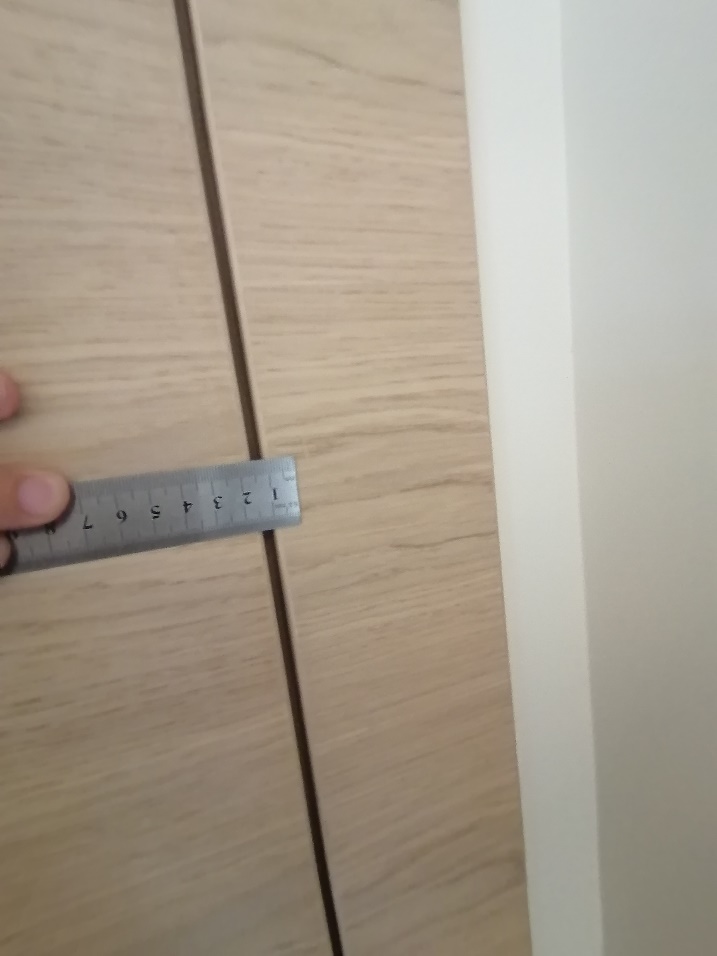

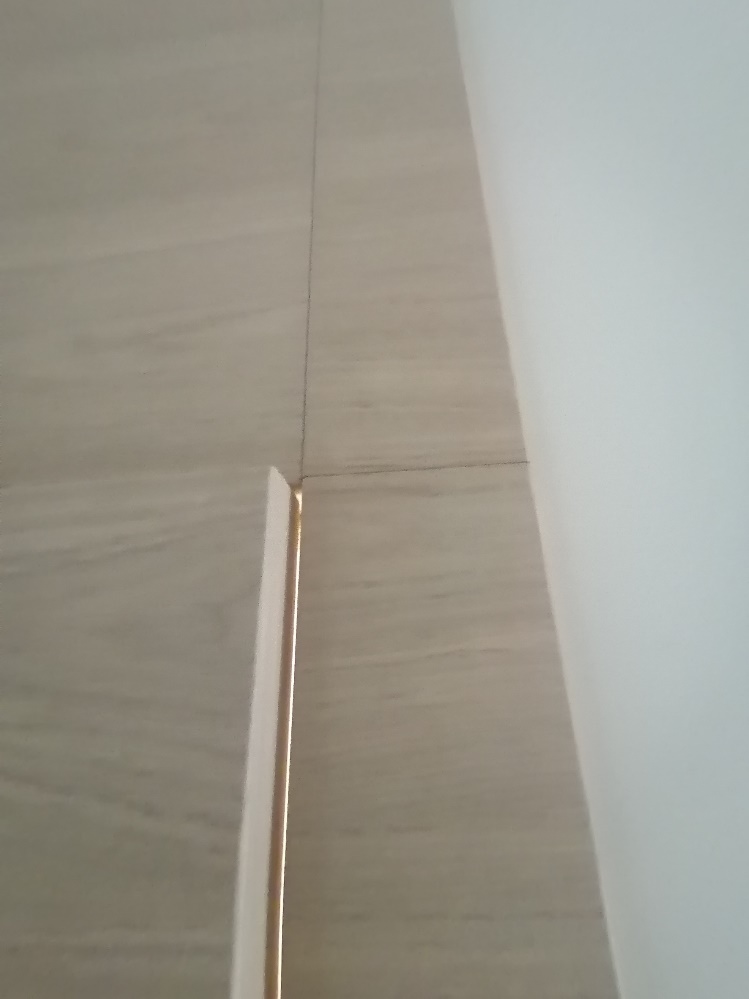

Фото № 8.
Фото № 9.
Фото № 10.
Фото № 11.
Фото № 12.
Фото № 13.
Фото № 14.
Фото № 15.
Фото № 16.
Проём (комната) 1,04х2,93х0,37 м:
- Не плотное прилегание облицовочных панелей, наличников к стенам;
- Зазоры в местах неподвижных соединений элементов дверных блоков более 0,3 мм.
- Механическое повреждение облицовочного полотна (скол);
- Не корректные размеры отдельных элементов облицовки проёма.
Фото № 17.
Фото № 18.
Фото № 19.
Дверной блок № 3 (комната) 0,8х2,1 м:
- Не плотное прилегание облицовочных панелей. наличников к стенам;
- Множественные механические повреждения облицовочных панелей, следы силикона;
- Зазоры в местах неподвижных соединений элементов дверных блоков более 0,3 мм.
- Зазоры между дверной коробкой и дверным полотном (за исключением зазора между полотном и полом) более 3 мм;
- Механическое повреждение дверного полотна (трещина);
- Не завершён монтаж дверного блока;
- Монтажный шов более 2,5 см;
- Не верно определена ширина дверной коробки;
- Не корректные размеры отдельных элементов облицовки дверного блока.
Фото № 20.
Фото № 21.
Фото № 22.
Фото № 23.
Фото № 24.
Фото № 25.
Дверной блок № 4 (комната) 0,8х2,1 м:
- Не плотное прилегание облицовочных панелей. наличников к стенам;
- Множественные механические повреждения облицовочных панелей, следы силикона;
- Зазоры в местах неподвижных соединений элементов дверных блоков более 0,3 мм.
- Зазоры между дверной коробкой и дверным полотном (за исключением зазора между полотном и полом) более 3 мм;
- Механическое повреждение дверного полотна (трещина);
- Не завершён монтаж дверного блока;
- Монтажный шов более 2,5 см;
- Не верно определена ширина дверной коробки;
- Не корректные размеры отдельных элементов облицовки дверного блока.

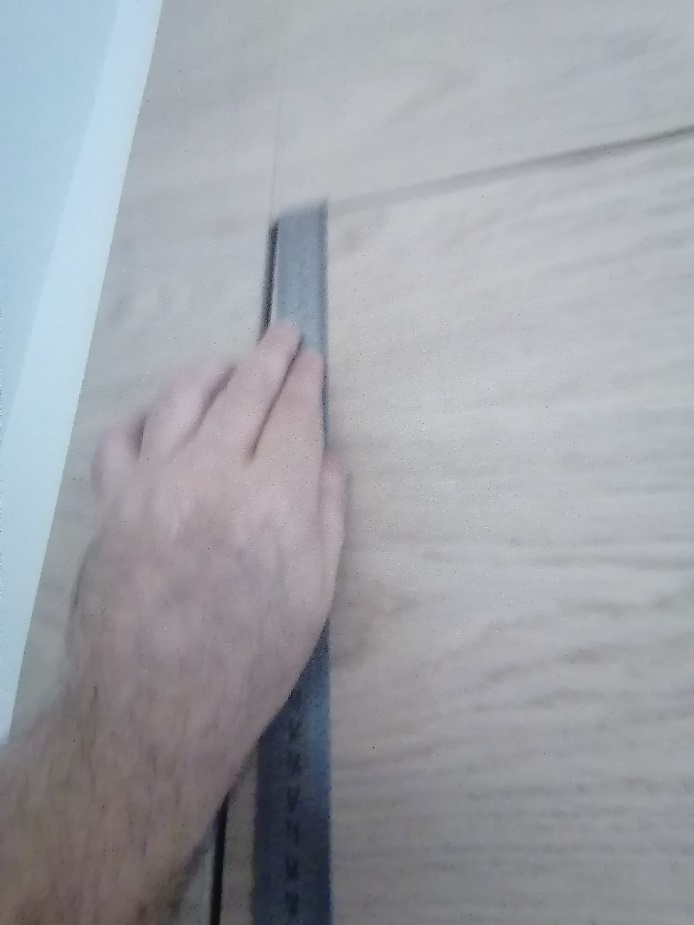

Фото № 26.
Фото № 27.
Фото № 28.
Фото № 29.
Фото № 30.
Дверной блок № 5 (ванная) 0,7х2,1 м:
- Не плотное прилегание облицовочных панелей. наличников к стенам;
- Множественные механические повреждения облицовочных панелей, следы силикона;
- Зазоры в местах неподвижных соединений элементов дверных блоков более 0,3 мм.
- Зазоры между дверной коробкой и дверным полотном (за исключением зазора между полотном и полом) более 3 мм;
- Механическое повреждение дверного полотна (трещина);
- Не завершён монтаж дверного блока;
- Монтажный шов более 2,5 см;
- Не верно определена ширина дверной коробки;
- Не корректные размеры отдельных элементов облицовки дверного блока;
- Не отрегулирована.

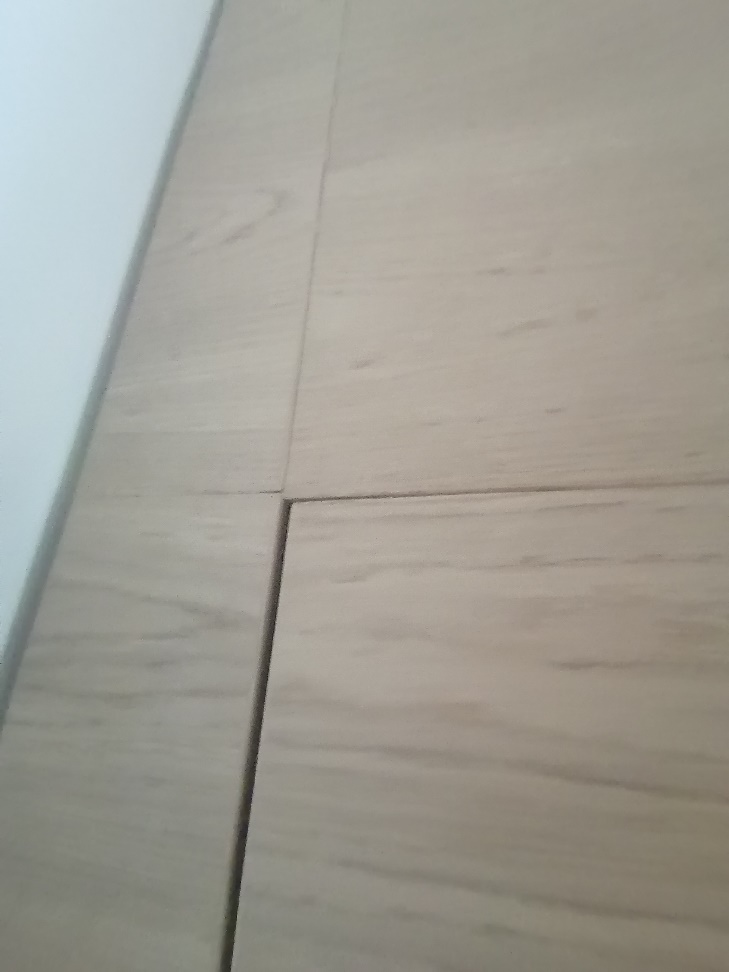

Фото № 31.
Фото № 32.
Фото № 33.
Фото № 34.
Фото № 35.
Выявленные, в результате визуального осмотра дверных блоков и облицовочных панелей, дефекты являются грубыми нарушениями требований ГОСТ 475-2016 «БЛОКИ ДВЕРНЫЕ ДЕРЕВЯННЫЕ И КОМБИНИРОВАННЫЕ», СТО НОСТРОЙ 2.11.161-2014 «ДВЕРИ ВНУТРЕННИЕ ИЗ ДРЕВЕСНЫХ МАТЕРИАЛОВ».
Согласно требований СТО НОСТРОЙ 2.11.161-2014 «ДВЕРИ ВНУТРЕННИЕ ИЗ ДРЕВЕСНЫХ МАТЕРИАЛОВ» Требования к безопасности, эксплуатационным характеристикам. Правила производства работ по монтажу, контроль и требования к результатам работ.»:
6.3.5 При входном контроле материалов и комплектующих должно быть проверено: — наличие и содержание сопроводительных документов поставщика (производителя), подтверждающих безопасность и соответствие требованиям нормативно-технических документов; — наличие инструкции по использованию; — наличие маркировки (соответствие марки и названия сопроводительным документам); — отсутствие внешних дефектов и повреждений; — целостность транспортной упаковки; — дата окончания срока годности; — соблюдение правил складирования и хранения.
6.3.6 В случае выявления при входном контроле продукции, не соответствующей установленным требованиям, ее применение для строительства не допускается.
На момент осмотра дверные блоки и облицовочные панели смонтированы и установлены в дверные проёмы, из чего эксперт делает вывод что дефекты, связанные с не корректными размерами отдельных элементов облицовки дверного блока и облицовочных панелей проёма связаны с нарушением требований СТО НОСТРОЙ 2.11.161-2014 о проведении входного контроля материалов и комплектующих до начала проведения строительно-монтажных работ.
Дефекты, связанные с механическими повреждениями, следами силикона на дверном полотне и облицовочных панелей являются результатом не качественно проведённых строительно-монтажных работах, согласно требований строительных правил и норм смежные поверхности, элементы рядом с которыми проводятся строительные работы должны быть защищены укрывочным материалом.
Согласно требований ГОСТ 475-2016 «БЛОКИ ДВЕРНЫЕ ДЕРЕВЯННЫЕ И КОМБИНИРОВАННЫЕ», СТО НОСТРОЙ 2.11.161-2014 «ДВЕРИ ВНУТРЕННИЕ ИЗ ДРЕВЕСНЫХ МАТЕРИАЛОВ»:
5.3 Требования к размерам и предельным отклонениям
5.3.1 Конфигурация и размеры дверных блоков должны соответствовать дверным проемам, предусмотренным проектной и рабочей документацией на здания и сооружения.
5.3.2 Требования к размерам дверных блоков и их предельным отклонениям устанавливают в конструкторской и технологической документации предприятия-изготовителя.
5.3.3 Предельные отклонения сборочных единиц и деталей дверных блоков не должны превышать значений, приведенных в таблице 4.
Таблица 4 — Предельные отклонения номинальных размеров элементов дверных блоков
В миллиметрах
| Интервалы номинальных размеров | Предельные отклонения | |||
| Внутренний размер коробок | Наружный размер полотен | Зазор под фальцем | Размеры расположения приборов, петель и другие размеры | |
| До 1000 включ. | ±1,0 | -1,0 | +1,5 | ±1,0 |
| Св. 1000 до 2000 включ. | +2,0 -1,0 |
±1,0 | +1,0 -0,5 |
|
| Св. 2000 | +2,0 -1,0 |
+1,0 -2,0 |
+1,5 -0,5 |
±1,0 |
| Примечание — Значения предельных отклонений установлены для температурного интервала проведения измерения 16-24°С. | ||||
5.3.4 Дверные блоки, их сборочные единицы и детали должны иметь правильную геометрическую форму. Покоробленность изделий не должна превышать значений предельных отклонений номинальных размеров деталей, указанных в таблице 4.
Отклонения от плоскостности и прямолинейности сторон дверных блоков и их сборочных единиц не должны превышать, мм, по высоте, ширине и диагонали элементов:
| — до 1000 мм | 1,0; |
| — св. 1000 до 1600 мм | 1,0; |
| — св. 1600 до 2500 мм | 2,0; |
| — св. 2500 мм | 3,0. |
Разность длин диагоналей прямоугольных полотен площадью 1,5 м и менее не должна превышать 2,0 мм, площадью свыше 1,5 м — 3,0 мм.
5.3.5 Перепад лицевых поверхностей (провес) в соединениях коробок и полотен, установка которых предусмотрена в одной плоскости, не должен превышать 0,7 мм.
5.3.6 Точность геометрических параметров рассчитывают в соответствии с ГОСТ 21778, ГОСТ 21779, ГОСТ 21780 с учетом особенностей конкретных конструкций и технологических условий изготовления и монтажа дверных блоков.
5.3.7 Зазоры в местах неподвижных соединений элементов дверных блоков не должны быть более 0,3 мм.
5.3.8 Предельные отклонения на разрезание профилей под углом 45° и 90° не должны превышать ±15′ при длине разрезаемой стороны до 50 мм и ±20′ — при длине разрезаемой стороны свыше 50 мм.
Производство монтажных работ:
7.1 Монтаж дверных блоков следует выполнять в соответствии с проектной и рабочей документацией, содержащей конструктивные решения узлов примыкания дверных блоков к проемам, включая виды, количество и расположение крепежных элементов, материалы монтажного шва. 10 СТО НОСТРОЙ 2.11.161-2014 Температура и влажность окружающего воздуха на рабочем месте должны соответствовать рекомендациям производителей дверных блоков и применяемых для монтажа материалов.
7.2 При выполнении монтажных работ следует применять механизированные и ручные инструменты, а также приспособления, наименование и назначение которых приведены в приложении Г.
7.3 Последовательность отдельных операций по монтажу дверных блоков должна соответствовать проекту производства работ, технологическим картам, разработанным с учетом МДС 12-29.2006 [1]. Монтаж дверных блоков, как правило, состоит из следующих операций: — подготовка дверного блока к монтажу, удаление транспортной упаковки, защитных пленок с полотен и коробок дверей; — установка дверного блока в дверном проеме с обеспечением необходимых монтажных зазоров; при глубине дверного проема, превышающей толщину дверной коробки, дверной блок необходимо установить в положение по толщине стены, заданное в проектной документации; — закрепление дверного блока в дверном проеме с помощью крепежных элементов; — устройство монтажных швов; — регулировка дверных приборов и дверной фурнитуры; — облицовка узлов примыканий дверных блоков к дверным проемам.
7.4 При глубине дверного проема до 120 мм рекомендуется применять двери с размерами коробки, соответствующими глубине дверного проема (см. приложение Д, рисунки Д.1 — Д.4)). При глубине дверного проема свыше 120 мм рекомендуется наращивать коробку доборными элементами (см. приложение Д, рисунки Д.5, Д.6)). При глубине дверного проема свыше 250 мм допускается оштукатуривание или другой вид отделки откосов после монтажа дверного блока (см. приложение Д, рисунок Д.7)). 11 СТО НОСТРОЙ 2.11.161-2014
7.5 Дверной блок следует установить в проем, обеспечивая необходимую величину монтажного зазора по периметру. При глубине дверного проема, превышающей толщину дверной коробки, дверной блок необходимо установить в положение по толщине стены, заданное в проектной документации; зафиксировать в нужном положении распорными колодками (клиньями); с помощью строительного уровня по ГОСТ 9416 выверить горизонтальность и вертикальность установки дверного блока.
7.6 Колодки (клинья) должны быть установлены так, чтобы не вызывать деформацию дверной коробки.
7.7 Отклонение установленных дверных блоков от вертикали и горизонтали в плоскости и из плоскости проема должно быть не более 1,5 мм на 1 м длины.
7.8 После установки и временной фиксации дверной блок необходимо закрепить в проеме при помощи крепежных элементов. Требования к крепежным элементам и их установке приведены в приложении Е. Не допускается использовать для крепления дверных блоков герметики, клеи, монтажную пену, а также строительные гвозди. Тип, расположение, количество крепежных деталей и способ их закрепления в дверных проемах должны быть указаны в организационно-технологической документации. Расстояния между крепежными элементами не должны превышать 800 мм.
7.9 Крепежные элементы в стенах из бетонных и железобетонных панелей, керамического кирпича и силикатного кирпича, блоков из ячеистого бетона рекомендуется располагать на расстоянии от 150 до 180 мм от внутреннего угла коробки дверного блока. В стенах из пустотелых керамических камней и силикатных камней — на расстоянии от 100 до 200 мм от внутреннего угла коробки дверного блока, в стенах с закладным брусом — на расстоянии от 200 до 300 мм от внутреннего угла коробки дверного блока. 12 СТО Н О С Т РО Й 2.11.161-2014 — точки крепления Рисунок 1 — Пример расположения крепежных деталей при монтаже дверного блока с порогом
7.10 При креплении дверных блоков следует: — сверлить стены, за исключением бетонных, без ударов; — при креплении дюбелями использовать сверло такой длины, чтобы не допустить повреждения поверхности дверной коробки сверлильным патроном; 13 СТО НОСТРОЙ 2.11.161-2014 — при установке дверных блоков в стенах из кирпича и пустотелых керамических камней, пустотелых силикатных кирпича и камней крепление осуществлять в растворные швы; — при установке дверных блоков в стенах из гипсокартона и других плитных материалов крепление осуществлять в закладной брус или в направляющий металлический профиль (см. приложение Д, рисунок Д.З)).
7.11 Крепление дверных блоков следует осуществлять строительными шурупами, распорными рамными (анкерными) дюбелями, универсальными дюбелями, гибкими анкерными пластинами, как это указано в организационно-технологической документации. Глубина заделки шурупов и дюбелей должна быть не менее: — 40 мм — для стен из бетона, железобетона и полнотелого кирпича; — 50 мм — для стен из блоков из пористого природного камня; — 60 мм — для стен из легких бетонов; — 65 мм — для стен деревянных, с закладными брусьями, многослойных из гипсокартонна.
7.12 После закрепления дверного блока в проектном положении распорные колодки (клинья) следует удалить.
7.13 Монтажные швы по периметру примыкания дверей к проемам следует выполнять в соответствии с требованиями проектной и организационно-технологической документации, после закрепления дверных блоков в проемах и удаления распорных колодок (клиньев). Заполнение монтажного зазора монтажной пеной следует производить при температуре окружающего воздуха, указанной в рекомендациях изготовителей материала.
7.14 При заполнении монтажного зазора следует контролировать полноту и степень его заполнения. Монтажный шов по всему периметру проема должен быть сплошным по сечению, не иметь пустот, щелей, разрывов, пропусков, отслоений. 14 СТО НОСТРОЙ 2.11.161-2014 В случае применения дверных коробок глубиной более 80 мм заполнение зазора допускается выполнять послойно, с двух сторон, по технологии, рекомендованной производителем монтажной пены. Излишки монтажной пены допускается срезать после ее застывания.
7.15 Сопряжения нижнего среза дверной коробки и порога (при наличии) с чистым полом должны быть изолированы слоем влагостойкого герметика толщиной не менее 3 мм (см. приложение Д, рисунки Д.8, Д.9)).
7.16 На смонтированной двери должны быть отрегулированы дверные приборы, все устройства для открывания и закрывания дверей, что должно обеспечить соответствие дверного блока требованиям ГОСТ 475 (свободное, без заеданий, открывание и закрывание дверей; надежность фиксации полотна в закрытом положении; надежность фиксации в пазах; плотность прилегания уплотнительных прокладок и т.п.). Работу дверных приборов, в том числе петель, проверяют пятикратным открыванием и закрыванием полотен дверного блока. В случае обнаружения отклонений в работе дверных приборов проводят их регулировку и повторную проверку. Плотность прилегания уплотняющих прокладок при закрытых полотнах допускается определять по наличию непрерывного следа, оставленного красящим веществом (например, цветным мелом), предварительно нанесенным на поверхность прокладок и легко удаляемым после регулировки.
7.17 Монтажные швы следует облицовывать наличниками и (или) другими декорирующими элементами в соответствии с требованиями проектной документации.
7.18 В случае, если конструкцией дверной коробки не предусмотрены посадочные места для крепления наличников, наличники следует устанавливать вертикально и горизонтально с напуском на коробку не менее 10 мм. Наличники, доборы и другие декоративные элементы должны быть закреплены без нарушения их лицевых поверхностей, выход концов крепежных деталей на лицевую поверхность не допускается. 15 СТО НОСТРОЙ 2.11.161-2014 Отклонение наличников от вертикали и горизонтали должно быть не более 1,5 мм на 1 м длины. В местах стыковки наличников, доборов и других декоративных элементов зазоры и уступы более 0,5 мм не допускаются.
7.19 Если монтаж дверных блоков выполняется до полного окончания строительно-монтажных, специальных и отделочных работ, смонтированные двери должны быть защищены от увлажнения, загрязнения и механических повреждений.
Дефекты, связанные с нарушение монтажных зазоров, зазоров между дверной коробкой и дверным полотном, не плотным прилеганием облицовочных панелей и наличников к элементам дверного блока является нарушением технологии проведения монтажных работ дверных блоков.
При обследовании межкомнатных дверных блоков, дверных блоков ванной и сан.узла, декоративной облицовки проёма в квартире по адресу выявленные, дефекты являются грубыми нарушениями требований ГОСТ 475-2016 «БЛОКИ ДВЕРНЫЕ ДЕРЕВЯННЫЕ И КОМБИНИРОВАННЫЕ», СТО НОСТРОЙ 2.11.161-2014 «ДВЕРИ ВНУТРЕННИЕ ИЗ ДРЕВЕСНЫХ МАТЕРИАЛОВ».
Эксперт считает, что частичный ремонт или замена элементов дверных блоков и облицовочных панелей экономически не целесообразен, так как цена проведения такого ремонта может превысить стоимость приобретения и монтажа аналогичных изделий.
Смонтированные межкомнатные дверные блоки, дверные блоки ванной и сан.узла, декоративная облицовка проёма в квартире должны быть демонтированы и заменены на аналогичные, новые изделия.
