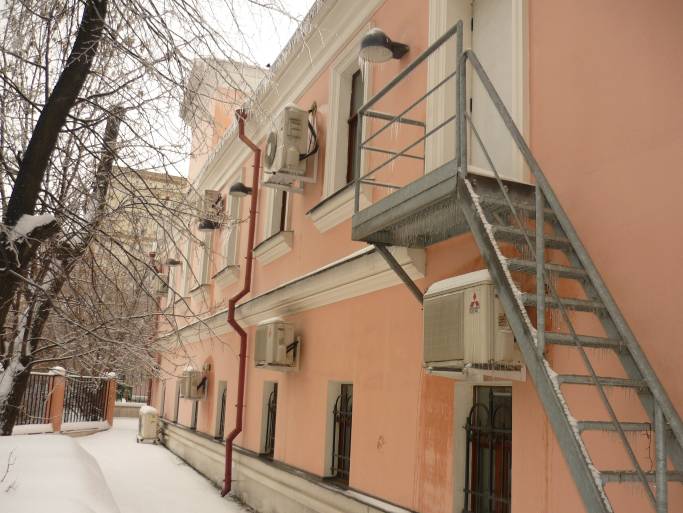

ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ: оценка технического состояния несущих конструкций здания.

На основании Договора № 1224 от «24» декабря 2010 г. экспертом было произведено визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Произведены замеры геометрических характеристик в соответствии с ГОСТ 26433.0-95 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».

Экспертом произведен внешний осмотр конструкций, с выборочным фиксированием на цифровую камеру (см. Приложение № 1, фото), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д.

Обмер геометрических параметров выявленных дефектов выполнялся с помощью измерительного инструмента и приборов:

— рулетка метрическая ТL5M ГОСТ 7502- 98;

— электронный измеритель времени распространения ультразвука «Пульсар -1» (модификация «Пульсар – 1.1» зав. № 869, соответствует требованиям ТУ 4276-158-32531012-02, поверка от 10.07.2009 г.);

— щупы контрольные измерительные;

2.1. Классификатор основных видов дефектов в строительстве

и промышленности строительных материалов

Критический дефект (при выполнении СМР) — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.

Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.

Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.

Значительный дефект подлежит устранению до скрытия его последующими работами.

При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.

2.2. Выявленные дефекты строительных конструкций:

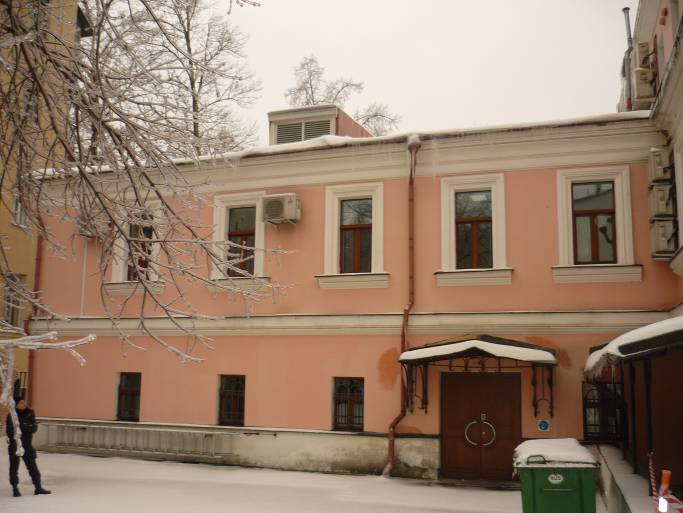

В ходе экспертно-диагностического обследования несущих конструкций здания экспертом выявлено следующее:

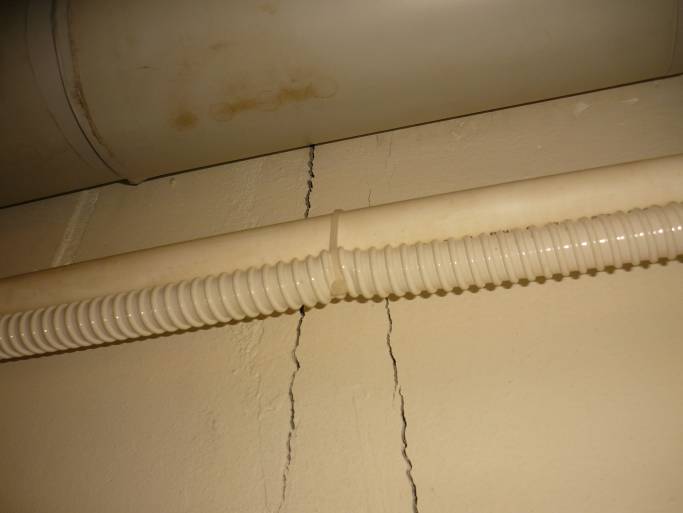

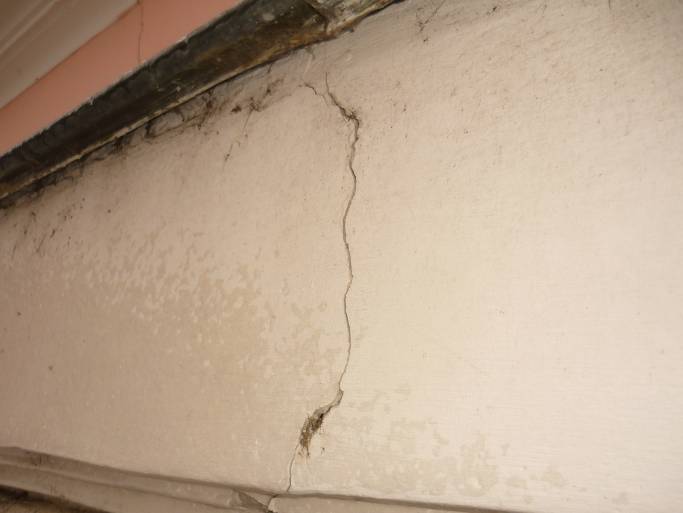

зафиксированы многочисленные вертикальные и змеевидные сквозные трещины по Боковым фасадам здания, развивающиеся по цоколю (см. Приложение № 1, фото), по стенам 1-го этажа (см. Приложение № 1, фото) по надоконным простенкам 1-го и 2-го этажа (см. Приложение № 1, фото), по углам жилого дома (см. Приложение № 1, фото), с величиной раскрытия до 2 мм.

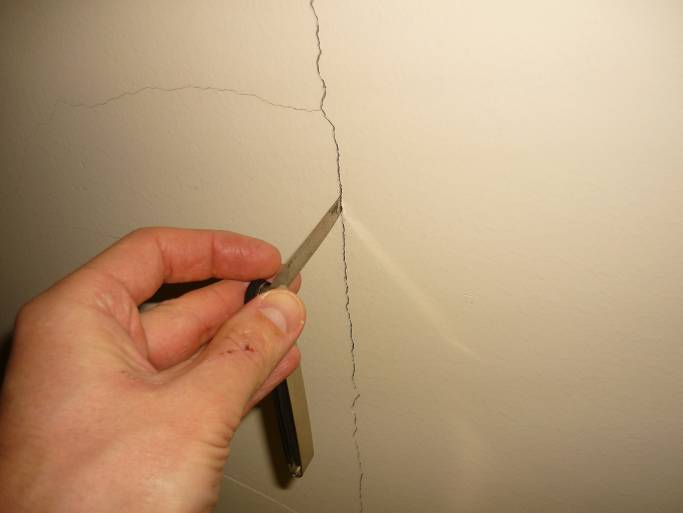

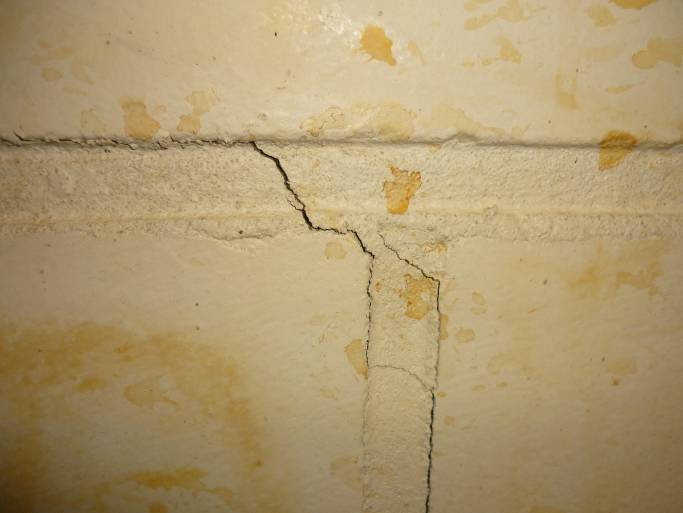

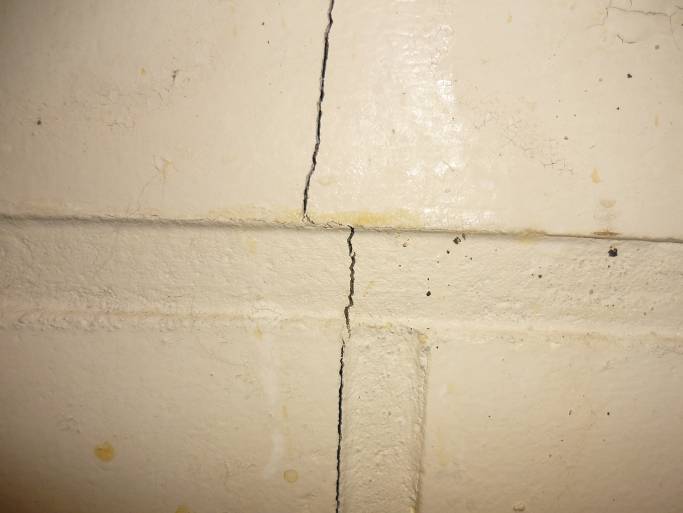

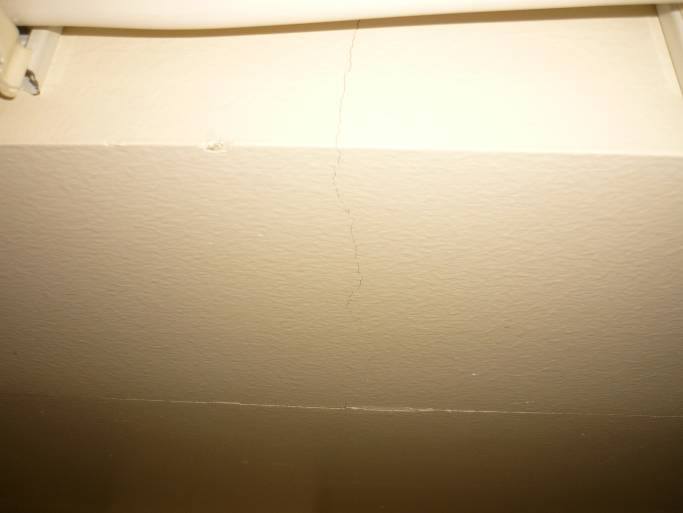

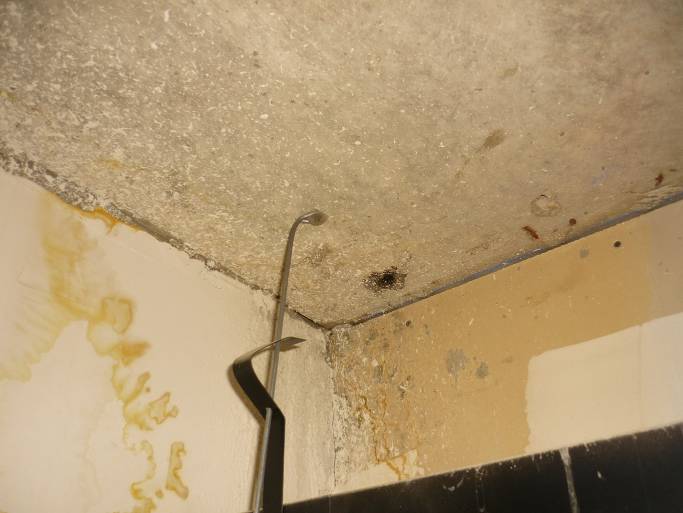

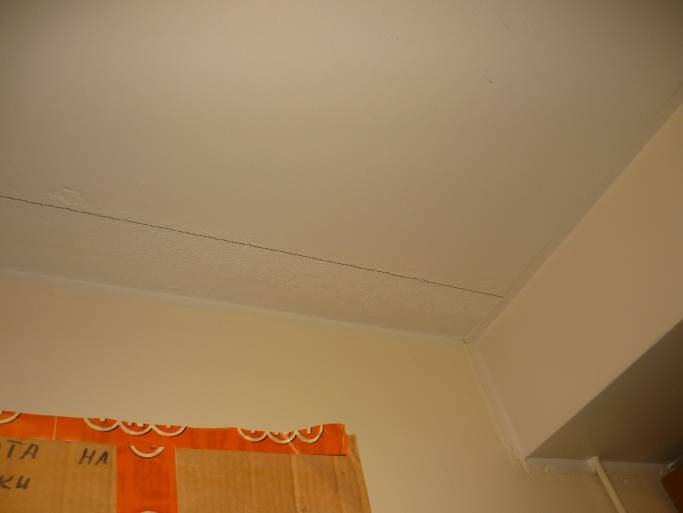

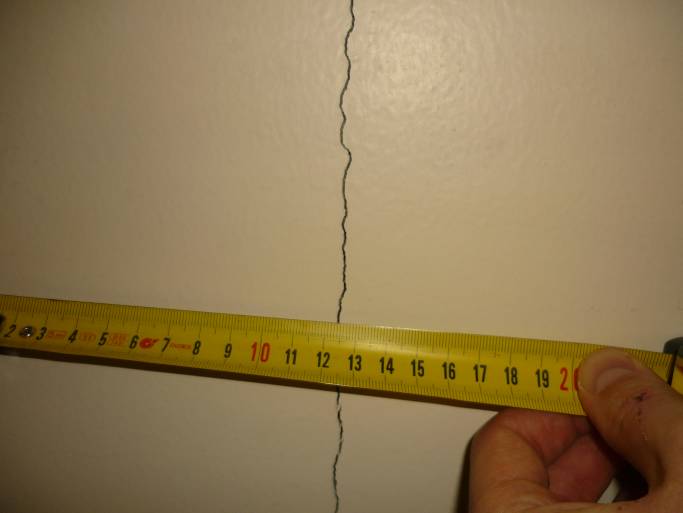

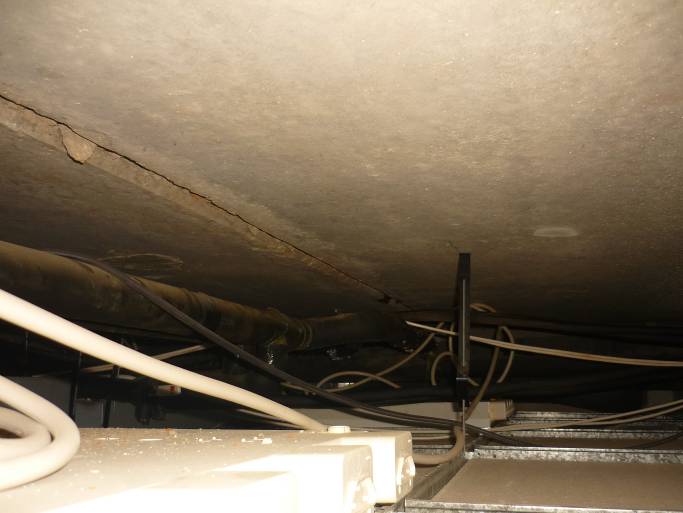

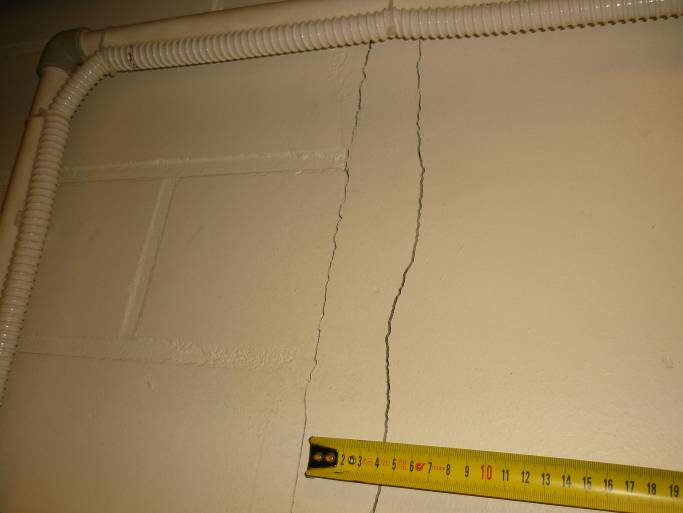

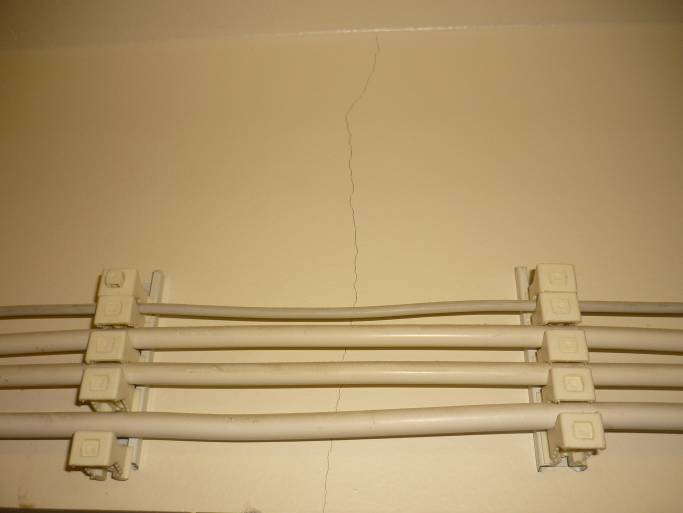

При осмотре несущих стен и несущих балок перекрытия внутри помещений цокольного этажа зафиксированы вертикальные трещины, развивающиеся по отделке штукатуркой кирпичной кладки стен (см. Приложение № 1, фото), по отделке штукатуркой поперек несущих балок перекрытия (см. Приложение № 1, фото) величиной раскрытия до 1 мм.

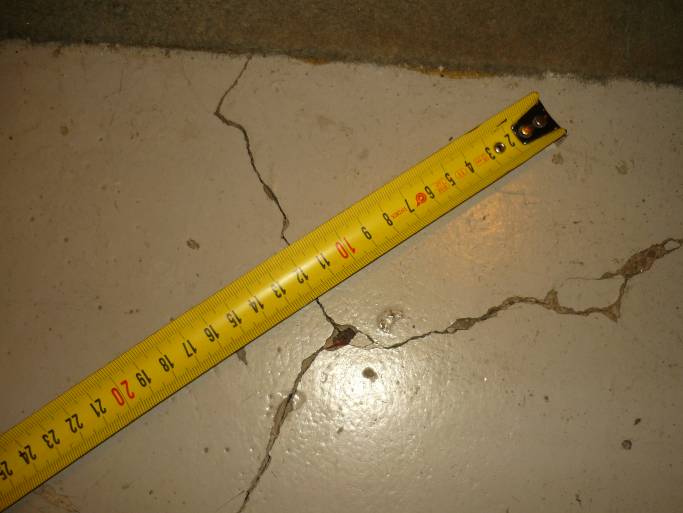

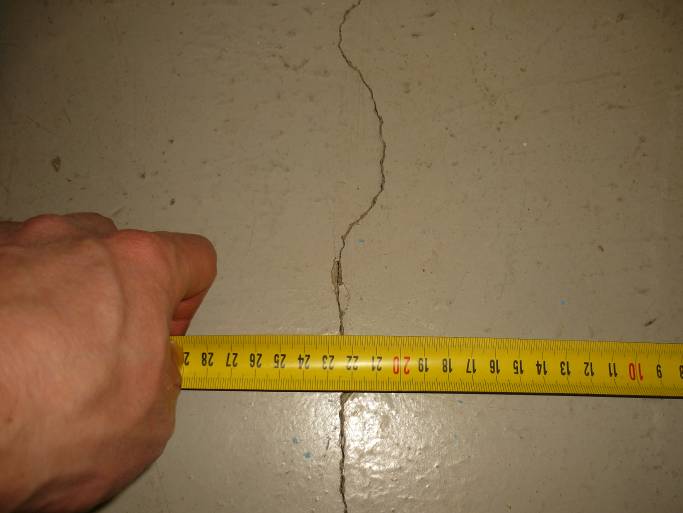

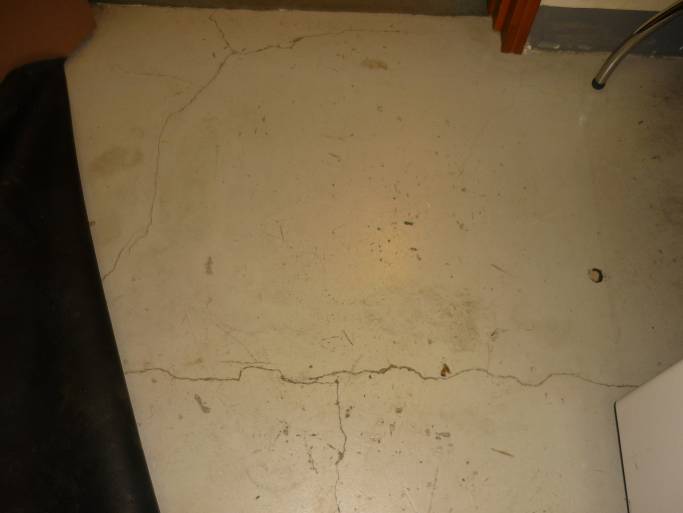

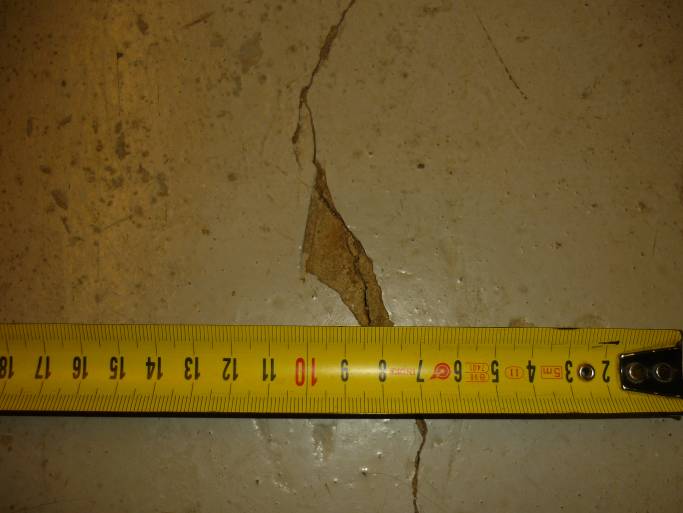

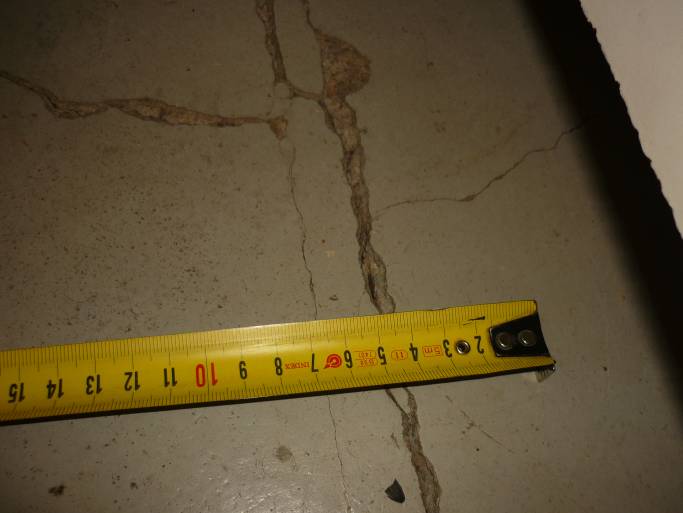

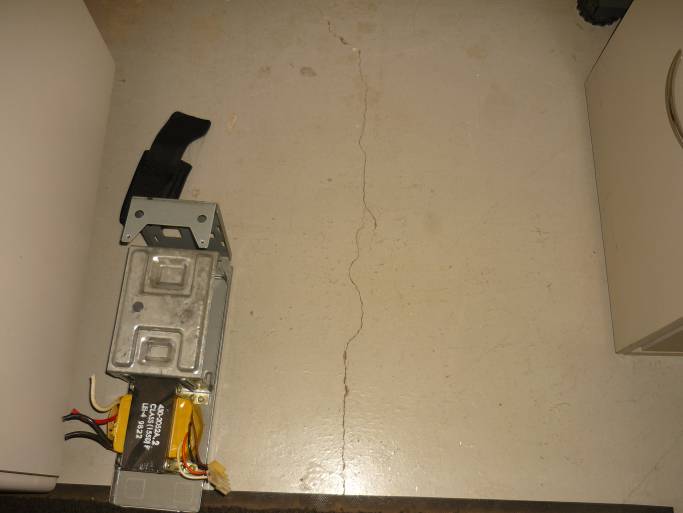

При осмотре конструкции бетонного пола цокольного этажа зафиксированы сквозные трещины, развивающиеся по конструкции пола (см. Приложение № 1, фото), деформации поверхности пола.

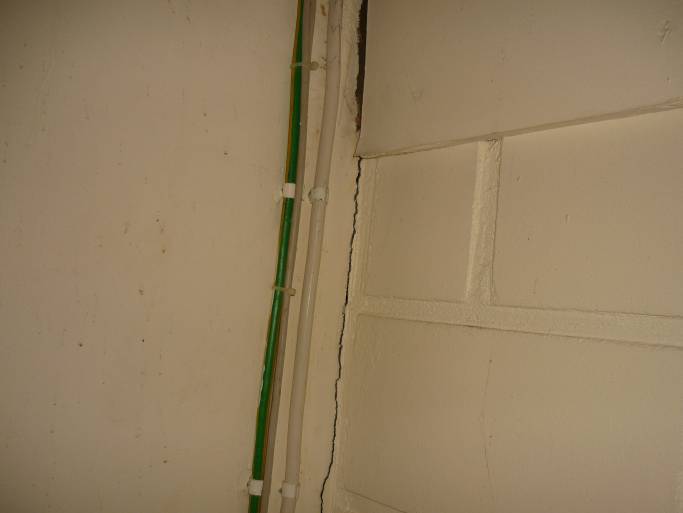

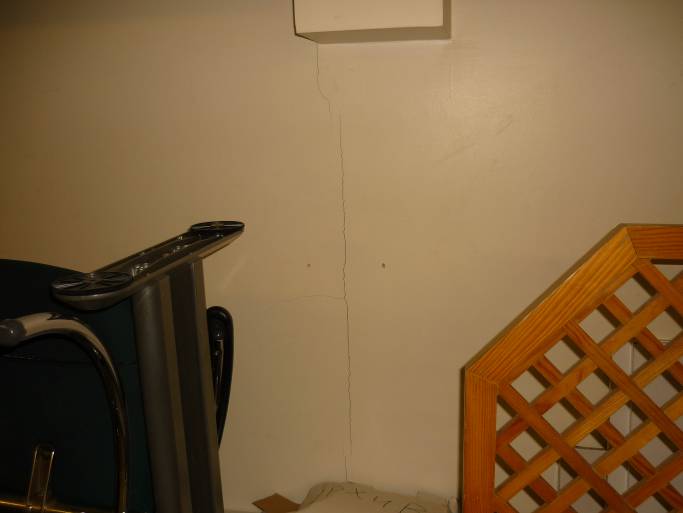

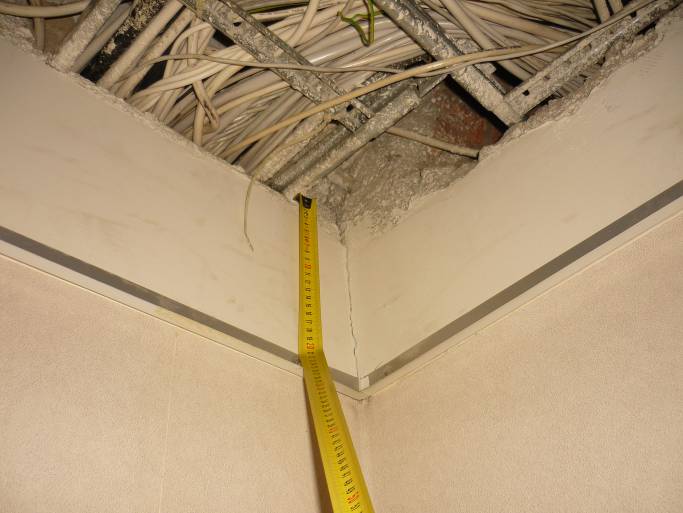

При осмотре участков примыкания перегородок к несущим стенам зафиксированы сквозные трещины на стыке конструкций на всю высоту стен (см. Приложение № 1, фото), величиной раскрытия до 4 мм.
При осмотре ограждающей стены в виде кладки из блоков в помещении бойлерной на цокольном этаже зафиксированы глубокие сквозные трещины по блокам и соединительным швам кладки, развивающиеся по всей высоте стены (см. Приложение № 1, фото).

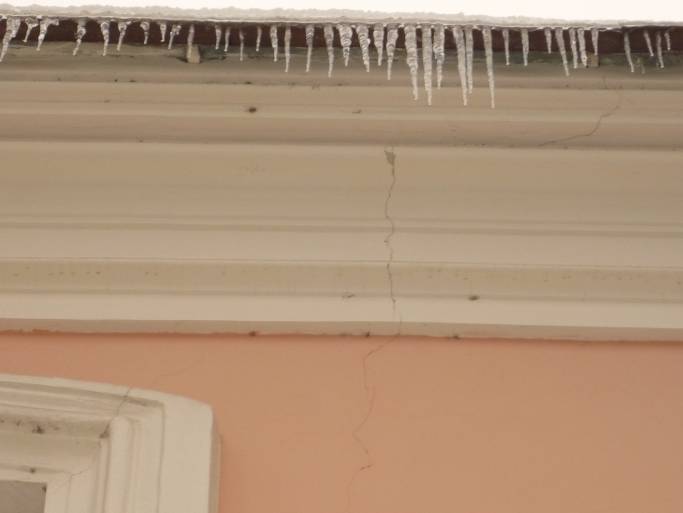

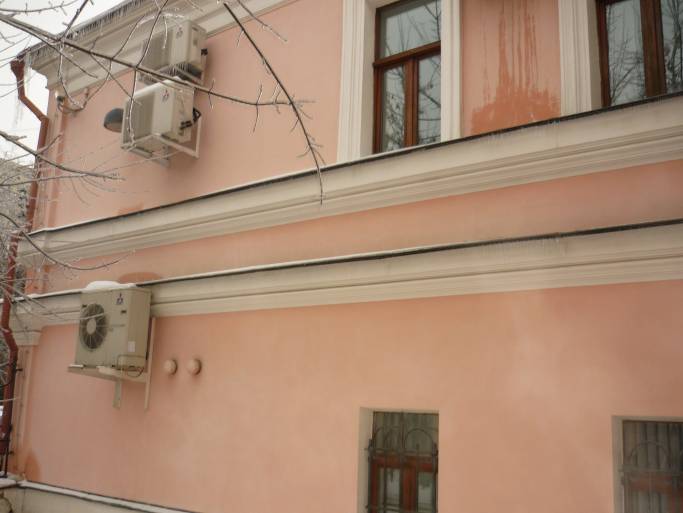

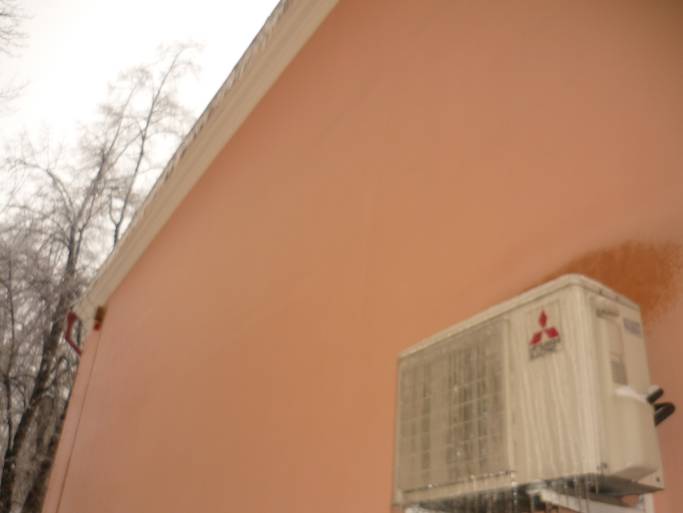

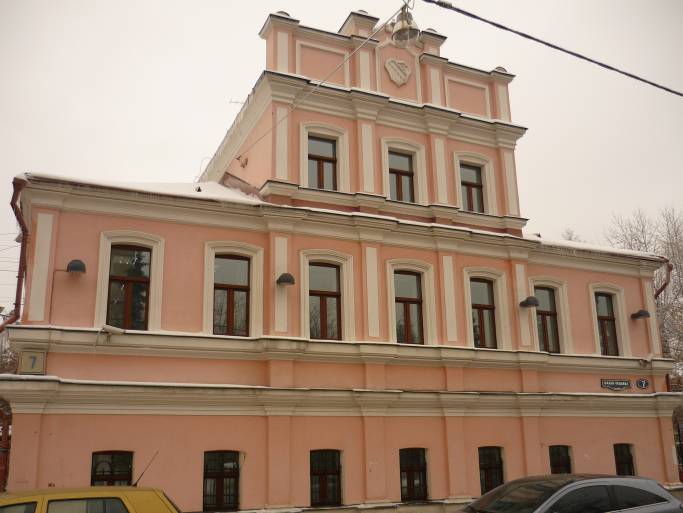

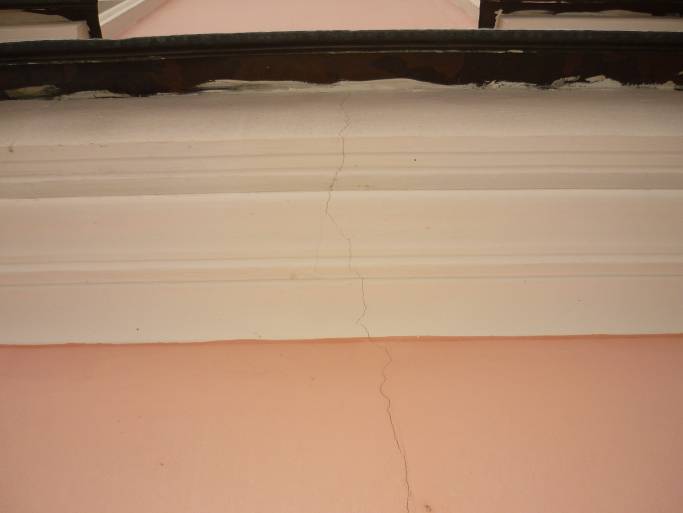

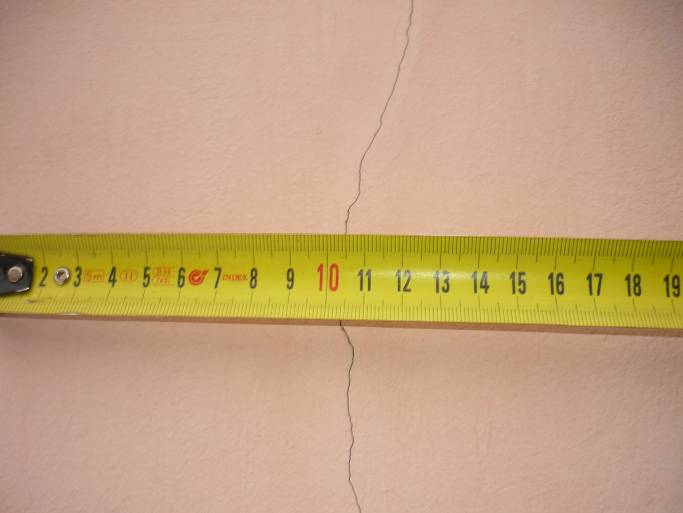

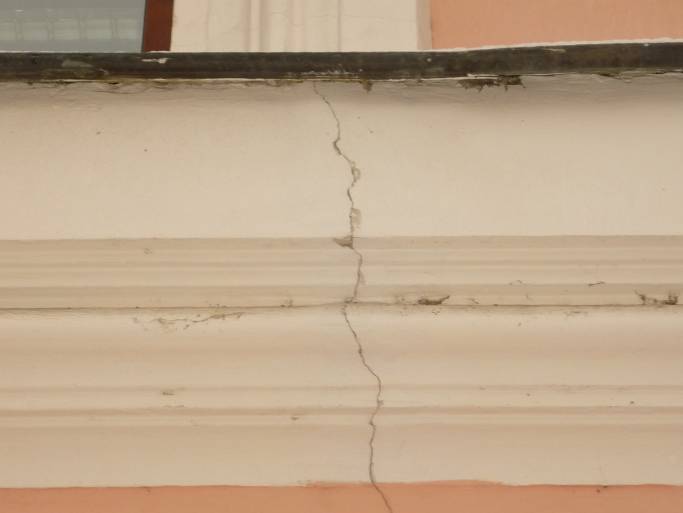

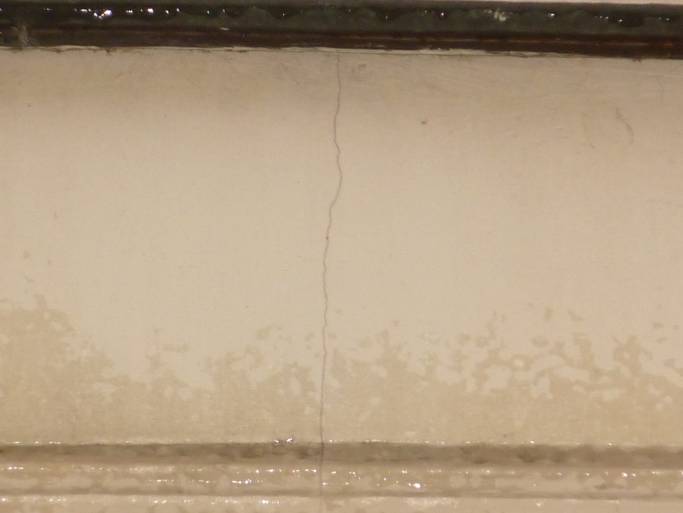

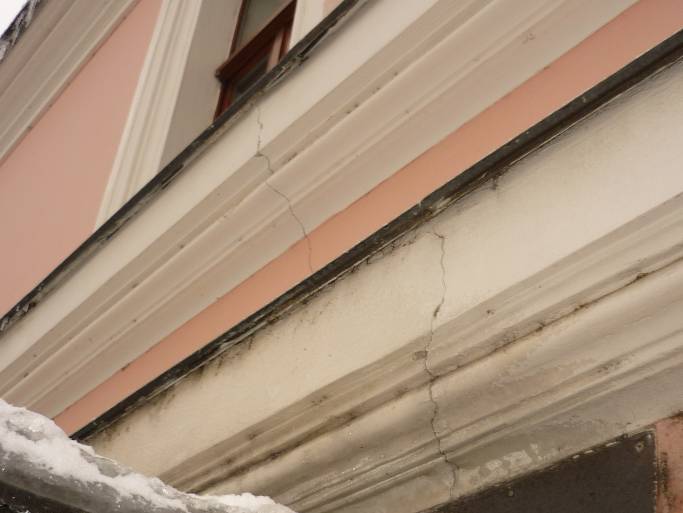

При осмотре фасадов зафиксированы многочисленные паутинообразные трещины по штукатурке отделки фасадов с её отслоением от основания (см. Приложение № 1, фото).

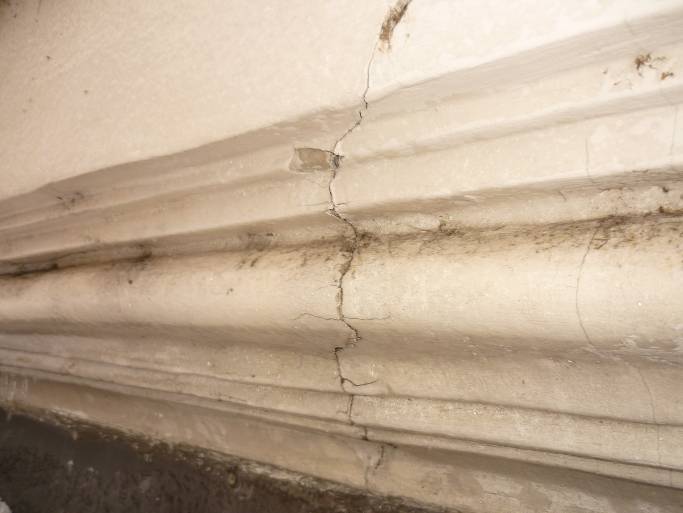

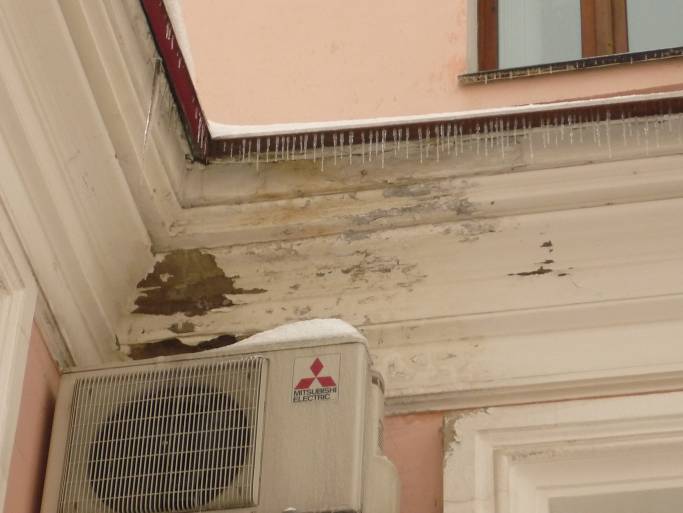

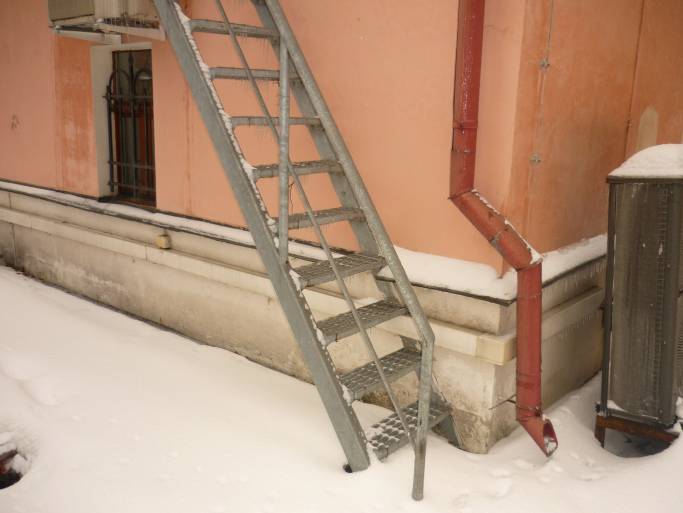

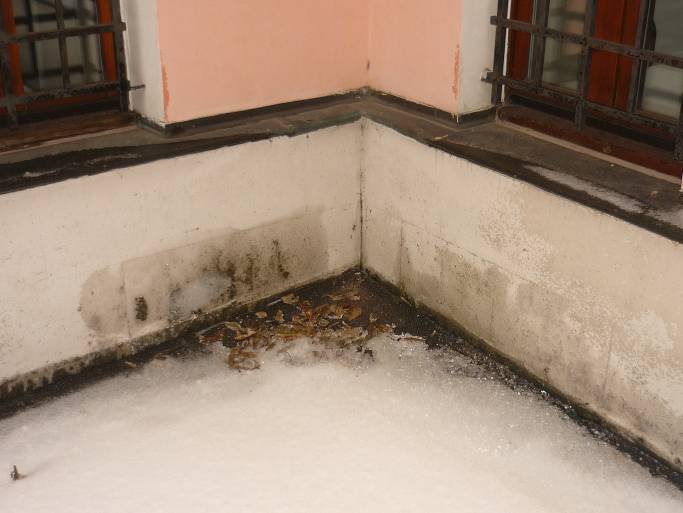

На отдельных участках цоколя зафиксировано биологическое поражение отделки фасадов в виде наростов моха и плесени (см. Приложение № 1, фото).

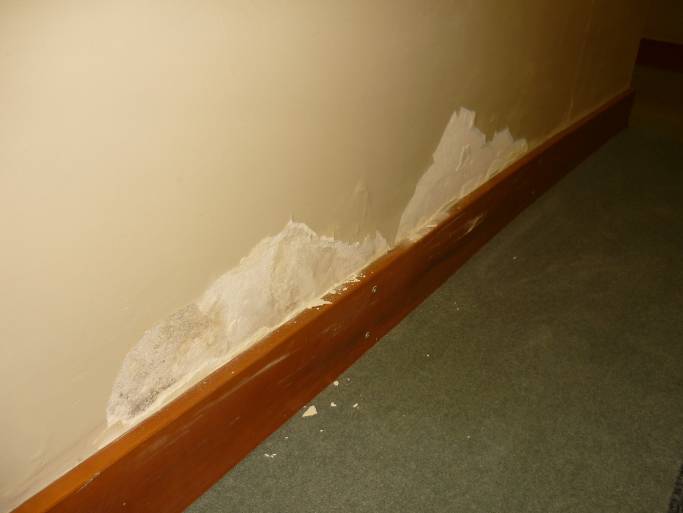

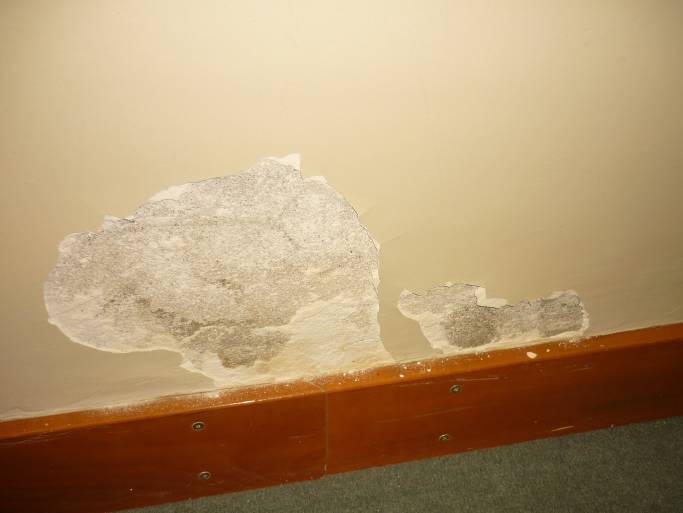

При осмотре помещений, расположенных на цокольном этаже, по несущим стенам коридора зафиксировано набухание и отпадение штукатурки в нижней части стены в результате капиллярного подсоса влаги из основания (см. Приложение № 1, фото).

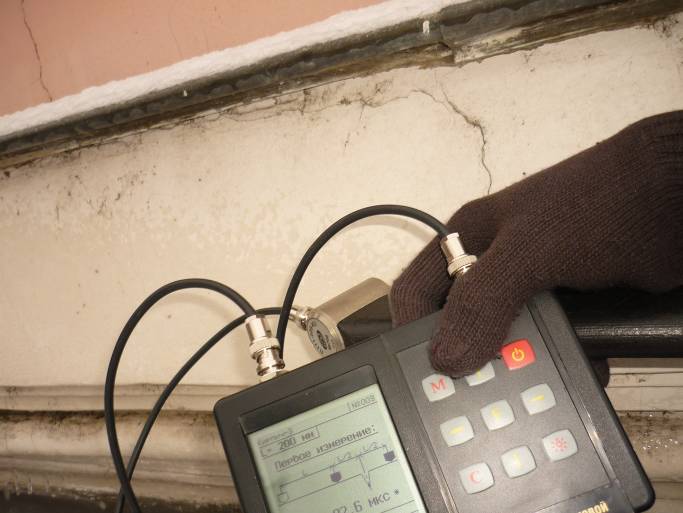

В результате замеров электронным измерителем времени распространения ультразвука «Пульсар -1» зафиксирована глубина трещин:

— по наружным стенам величиной более 70 мм;

— по внутренним стенам величиной более 160 мм;

2.3. Оценка физического износа несущих конструкций:

В соответствии с положениями Методики определения физического износа гражданских зданий экспертом осуществлена оценка степени физического износа основных несущих конструкций офисного здания.

По данным Таблиц для определения физического износа конструктивных элементов зданий (нумерация и содержание таблиц приняты согласно данным соответствующих таблиц «Методики определения физического износа гражданских зданий») физический износ элементов конструкций составляет:

— Фундаменты ленточные каменные с цоколем из полнотелого керамического кирпича.

Физический износ ленточных каменных фундаментов здания составляет 20 %, при котором необходимо осуществление текущего ремонта.

Таблица 3

Фундаменты ленточные каменные

Физический износ	Признаки износа	Примерный состав ремонтных работ
0-20	Мелкие трещины в цоколе и под окнами первого этажа	Текущий ремонт
21-40	Отдельные глубокие трещины шириной до 1 см и сырые места в цоколе и под окнами; выпучивание отдельных участков стен подвала	Ремонт кладки и устройство рандбалок местами; ремонт горизонтальной гидроизоляции.
41-60	Выпучивание и заметные искривления линии цоколя; сквозные трещины в цоколе с развитием на всю высоту здания; выпучивание полов и стен подвала	Усиление или замена кладки отдельных участков; восстановление горизонтальной и вертикальной гидроизоляции; устройство поясков жесткости на стенах здания
61-80	Массовые прогрессирующие сквозные трещины на всю высоту здания; значительное выпирание грунта и разрушение стен в подвале	Полная замена фундамента; ремонт нецелесообразен.

— Стены кирпичные.

Физический износ наружных несущих стен здания составляет 20 %, при котором необходимо осуществление ремонтных мероприятий, включающих ремонт штукатурки и кирпичной кладки, очистку фасадов.

Физический износ несущих стен со сквозными осадочными трещинами составляет 41%.

Таблица 10

Стены кирпичные

Физический износ	Признаки износа	Примерный состав ремонтных работ
0-10	Отдельные волосные трещины и выбоины	Текущий ремонт
11-20	Глубокие трещины и отпадение штукатурки местами или выветривание швов на глубину до 1 см местами на площади до 10%	Ремонт штукатурки или расшивка швов, очистка фасада
21-30	Выпучивание и отпадение штукатурки местами на плоскости стен, у карнизов и перемычек или выветривание швов на глубину до 2 см на площади до З0%, выкрошивание отдельных кирпичей; трещины в кладке карниза и перемычек, следы сырости на поверхности	Ремонт штукатурки или подмазка швов и выкрошившихся кирпичей, очистка фасада; ремонт карниза и перемычек
31-40	Массовые выпучивания с отпадением штукатурки или выветривание швов на глубину до 4 см на площади до 50%; выкрошивание и выпадение отдельных кирпичей на плоскости лен, в карнизе и перемычках; высолы и сырые пятна	Ремонт поврежденных мест стен, карнизов и перемычек
41-50	Сквозные осадочные трещины в перемычках и под оконными проемами; массовое выпадение кирпичей в перемычках, карнизах, углах здания, незначительные отклонения от вертикали и выпучивания	Крепление cтeн поясами, рандбалками, тяжами и т.п., замена или усиление перемычек и карнизов, усиление простенков
51-60	Массовые прогрессирующие сквозные трещины, кладка местами расслаивается и легко разбирается, заметные искривления и выпучивания; местами временные крепления	Перекладка до 50% объема стен, усиление и крепление остальных участков
61-70	Кладка совершенно расстроена и деформирована, массовые временные крепления стен	Полная перекладка стен; ремонт нецелесообразен

— Перегородки из керамического кирпича.

Физический износ внутренних перегородок здания со сквозными трещинами, а также трещинами в местах сопряжения конструкций составляет 40 %, при котором необходимо осуществление расчистки поверхности, заделки и расшивки трещин.

Таблица 18

Перегородки кирпичные

Физический износ	Признаки износа	Примерный состав ремонтных работ
0-20	Волосные трещины в местах сопряжения перегородок с потолками, редкие выколы от ударов	Текущий ремонт
21-40	Беспорядочные мелкие трещины на поверхности, а также глубокие трещины в местах сопряжения со смежными конструкциями	Расчистка поверхности, заделка и расшивка трещин
41-60	Небольшие выпучивания, выкрошивание и отпадение штукатурки, отдельные кирпичи расшатались	Расчистка поверхности, замена и укрепление отдельных кирпичей
61-80	Большие выпучивания и заметные отклонения от вертикали; сквозные трещины; выпадение кирпичей	Полная замена перегородок

— Междуэтажные перекрытия из сборного железобетонного настила.

Физический износ междуэтажных перекрытий здания составляет 10 %, при котором необходимо осуществление текущего ремонта в местах образования трещин в швах между плитами.

Таблица 22

Перекрытия из сборного железобетонного настила

Физический износ	Признаки износа	Примерный состав ремонтных работ
0-10	Трещины в швах между плитами	Текущий ремонт
11-20	Незначительные смещения плит (до 1,5 см) относительно друг друга по высоте; местами неровности потолка; отслоение выравнивающего слоя	Выравнивание поверхности потолка
21-30	Значительные смещения плит перекрытия относительно друг друга по высоте (до 3 см) и неровности потолка; сырые пятна в местах опирания плит на наружные стены	Выравнивание поверхности потолка с подвеской арматурных сеток; устройство местами цементно-песчаных пробок в пустотах настила из опорной части
31-40	Волосные трещины в пролетах плит, трещины и сырость на плитах и на стенах в местах опирания	Укрепление мест опирания плит; устройство цементно-песчаных пробок в пустотах настила по всей опорной части
41-50	Поперечные трещины в плитах (без оголения арматуры); прогиб не более 1:100 пролета	Усиление плит
51-60	Глубокие поперечные трещины в плитах с оголением арматуры; прогрессирующее смещение плит перекрытия относительно друг друга по вертикали более 3 см; прогибы не более 1:50 пролета	Усиление плит и мест опирания
61-70	Повсеместные глубокие трещины в плитах; смещение плит из плоскости с заметными прогибами, более 1:50 пролета	Полная замена плит
71-80	Конструкция на грани обрушения, которое местами уже началось	—

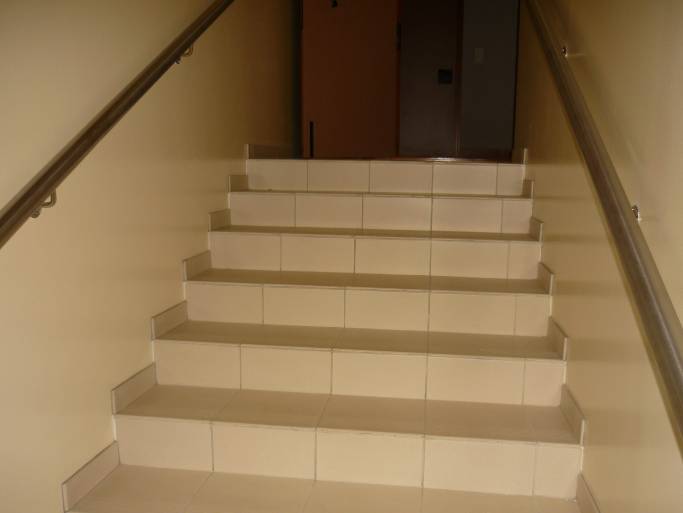

— Лестницы железобетонные.

Физический износ междуэтажных железобетонных лестниц здания составляет менее 20 %, при котором необходимо осуществление текущего ремонта мелких повреждений.

Таблица 53

Лестницы железобетонные

Физический износ	Признаки износа	Примерный состав ремонтных работ
0-20	Редкие волосные трещины на ступенях, отдельные повреждения поручня	Текущий ремонт
21-40	Выбоины и околы местами в ступенях, поручни повреждены, лестничные площадки имеют трещины поперек рабочего пролета	Заделка отбитых мест и выбоин, ремонт поручня. Усиление железобетонных лестничных площадок
41-60	В подступенках сквозные трещины; в проступях имеются разрушенные места, отдельные проступи отпали, маршевые плиты (косоуры) имеют трещины и обнажения арматуры	Усиление подступенков, заделка разрушенных мест и смена местами проступей, усиление маршевых плит (косоуров)
61-80	Марши и площадки имеют большие прогибы и разрушения, сопряжения маршевых плит с несущими конструкциями расстроены, решетки расшатаны и местами отсутствуют; пользоваться лестницей опасно	Полная замена лестницы

— Полы бетонные цокольного этажа.

Физический износ бетонных полов цокольного этажа здания на участках с образованием сквозных трещин и деформациями конструкции составляет 45 %, при котором необходимо осуществление ремонта основания, частичную замену покрытия.

Таблица 37

Полы цементные

Физический износ	Признаки износа	Примерный состав ремонтных работ
0-20	Отдельные мелкие выбоины и волосные трещины; незначительные повреждения плинтусов	Текущий ремонт
21-40	Стертости в ходовых частях; выбоины местами до 0,5 кв. м на площади до 25%	Заделка выбоин на площади до 25%
41-60	Массовые глубокие выбоины и отставание покрытия от основания местами до 5 кв. м на площади до 50%	Замена покрытия в ходовых частях на площади до 50%; заделка выбоин в сохранившемся покрытии; ремонт основания отдельными местами
61-80	Массовые разрушения покрытия и основания	Полная замена покрытия и основания
Примечание. При наличии ксилолитовых, мозаичных, асфальтовых, глинобитных и других полов из вяжущих материалов с мелкими заполнителями, признаки физического износа принимать по аналогии с данной таблицей.

ЭКСПЕРТНАЯ ОЦЕНКА

3.1. В соответствии с положениями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений», в зависимости от количества дефектов и степени повреждения, техническое состояние строительных конструкций оценивается по следующим категориям (см. Гл. 3 «Термины и определения» СП 13-102-2003):

«Исправное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.

Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.

Недопустимое состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).

Аварийное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).»

На основании данных, полученных в результате диагностического обследования, техническое состояние несущих и ограждающих конструкций офисного здания, в соответствии с положениями СП 13-102-2003, в целом оценивается как ограниченно работоспособное состояние.

Техническое состояние несущих стен здания из керамического кирпича на участках с образованием сквозных трещин, а также бетонных полов цокольного этажа на участках со сквозными трещинами и деформациями, в соответствии с положениями СП 13-102-2003, оценивается как ограниченно работоспособное состояние.

Техническое состояние несущих стен боковых фасадов и достроенной части жилого дома (4-й подъезд), внутренних несущих стен и перегородок, в соответствии с положениями СП 13-102-2003, оценивается как работоспособное состояние.

Техническое состояние междуэтажных железобетонных перекрытий, в соответствии с положениями СП 13-102-2003, оценивается как работоспособное состояние.

Техническое состояние конструкций железобетонных лестниц, в соответствии с положениями СП 13-102-2003, оценивается как работоспособное состояние.

Факторов, свидетельствующих о наступлении аварийного состояния несущих и ограждающих конструкций офисного здания, в соответствии с положениями СП 13-102-2003 в результате визуально-инструментального обследования не зафиксировано.

3.2. Деформации в строительных конструкциях возникают из-за совокупности причин: ошибок при проектировании; низкого качества материалов, используемых для несущих конструкций; нарушения технологии изготовления и монтажа строительных конструкций; несоблюдения правил эксплуатации зданий и сооружений.

Ниже приведена таблица с сопоставлением причин деформаций и их внешнего проявления по несущим и ограждающим конструкциям.

Причины деформаций зданий и их внешние проявления

Таблица №2

Вид и внешнее проявление

деформации

Причины деформации

Осадка средней части здания

Слабое основание средней части здания

Просадка от замачивания просадочных грунтов (увлажнение от неисправных подземных коммуникаций и от водосточных труб при неисправных отмостках)

Карст под серединой здания

Осадка крайней правой части здания

Слабое основание крайней части здания Просадка от замачивания просадочных грунтов

Карст в крайней части основания (полость, старый засыпанный подвал)

Устройство рядом открытого котлована Устройство траншей и выдавливание плывуна из-под несущего пласта основания

Сдвиг расположенной рядом подпорной стенки

Строительство рядом нового здания Затопление подвала под правой частью здания

Осадка обеих крайних частей здания

Те же причины, что и для правой части здания, действующие на его обе крайние части

Размещение под серединой здания крупного предмета (валуна, старого фундамента, забетонированного колодца и т.п.)

Выпучивание и искривление стен в вертикальной и горизонтальной плоскостях

Распор от стропильной системы Горизонтальные усилия от растяжек, прикрепленных к зданию

Эксцентричные передачи нагрузки от перекрытий

Вибрация от машин, расположенных в здании, и сейсмические сдвиги

Причинами неравномерной просадки основания могут быть:

– неправильно выбранная глубина заложения и тип конструкции фундамента;

– подъем грунтовых вод;

– неравномерная нагрузка на фундамент со стороны строения;

– увеличение нагрузки на фундамент за счет надстройки верхних этажей;

– недостаточная прочность материалов для фундамента или потеря прочности со временем;

– аварии инженерных сетей, примыкающих к зданию;

– возведение новых сооружений, вплотную примыкающих к существующему зданию.

Основной причиной деформаций и повреждений в виде сквозных трещин, возникших по несущим стенам здания, сквозных трещин в местах сопряжения несущих стен и перегородок, сквозных трещин по конструкции бетонного пола цокольного этажа являются неравномерные деформации (просадки) основания.

ВЫВОДЫ

Целью обследования являлась оценка технического состояния несущих конструкций здания, расположенного по адресу: г. Москва, ул. Малая Ордынка, д. 7, стр. 1.

В результате диагностического обследования здания экспертиза пришла к следующим выводам:

1. Зафиксированы многочисленные дефекты несущих конструкций здания, включая:

— зафиксированы многочисленные вертикальные и змеевидные сквозные трещины по Боковым фасадам здания, развивающиеся по цоколю, по стенам 1-го этажа по надоконным простенкам 1-го и 2-го этажа, по углам жилого дома, с величиной раскрытия до 2 мм;

— при осмотре несущих стен и несущих балок перекрытия внутри помещений цокольного этажа зафиксированы вертикальные трещины, развивающиеся по отделке штукатуркой кирпичной кладки стен, по отделке штукатуркой поперек несущих балок перекрытия величиной раскрытия до 1 мм;

— при осмотре конструкции бетонного пола цокольного этажа зафиксированы сквозные трещины, развивающиеся по конструкции пола, деформации поверхности пола;

— при осмотре участков примыкания перегородок к несущим стенам зафиксированы сквозные трещины на стыке конструкций на всю высоту стен, величиной раскрытия до 4 мм;

— при осмотре ограждающей стены в виде кладки из блоков в помещении бойлерной на цокольном этаже зафиксированы глубокие сквозные трещины по блокам и соединительным швам кладки, развивающиеся по всей высоте стены;

— при осмотре фасадов зафиксированы многочисленные паутинообразные трещины по штукатурке отделки фасадов с её отслоением от основания;

— на отдельных участках цоколя зафиксировано биологическое поражение отделки фасадов в виде наростов моха и плесени;

— при осмотре помещений, расположенных на цокольном этаже, по несущим стенам коридора зафиксировано набухание и отпадение штукатурки в нижней части стены в результате капиллярного подсоса влаги из основания.

1. Основываясь на результатах диагностического обследования, экспертиза пришла к выводу, что основной причиной деформаций и повреждений в виде сквозных трещин, возникших по несущим стенам здания, сквозных трещин в местах сопряжения несущих стен и перегородок, сквозных трещин по конструкции бетонного пола цокольного этажа являются неравномерные деформации (просадки) основания и отсутствие гидроизоляции стен цокольного этажа.
2. В соответствии с положениями Методики определения физического износа гражданских зданий экспертом осуществлена оценка степени физического износа основных несущих конструкций офисного здания. В результате экспертного анализа получены следующие показатели физического износа основных несущих конструкций здания:

— физический износ ленточных каменных фундаментов здания составляет 20 %, при котором необходимо осуществление текущего ремонта;

— физический износ наружных несущих стен здания составляет 20 %, при котором необходимо осуществление ремонтных мероприятий, включающих ремонт штукатурки и кирпичной кладки, очистку фасадов. Физический износ несущих стен со сквозными осадочными трещинами составляет 41%;

— физический износ внутренних перегородок здания со сквозными трещинами, а также трещинами в местах сопряжения конструкций составляет 40 %, при котором необходимо осуществление расчистки поверхности, заделки и расшивки трещин;

— физический износ междуэтажных перекрытий здания составляет 10 %, при котором необходимо осуществление текущего ремонта в местах образования трещин в швах между плитами;

— физический износ междуэтажных железобетонных лестниц здания составляет менее 20 %, при котором необходимо осуществление текущего ремонта мелких повреждений;

— физический износ бетонных полов цокольного этажа здания на участках с образованием сквозных трещин и деформациями конструкции составляет 45 %, при котором необходимо осуществление ремонта основания, частичную замену покрытия.

1. Техническое состояние несущих и ограждающих конструкций офисного здания, в соответствии с положениями СП 13-102-2003, в целом оценивается как ограниченно работоспособное состояние, при котором имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.

Экспертизой рекомендуется осуществить ремонт образовавшихся трещин с последующей установкой маяков для наблюдения за развитием деформаций.

Маяки следует устанавливать поперек трещин на стене здания (рис.1). Маяки устраивают в виде мостика длиной 250…300, шириной 50…70 и толщиной 15…20 мм. Место, где устраивают маяк, очищают от штукатурки, краски, облицовки. На каждой трещине устанавливается два маяка: один — в месте наибольшего раскрытия, другой — в ее начале. Маяки делают из гипса, можно из металла или стекла.

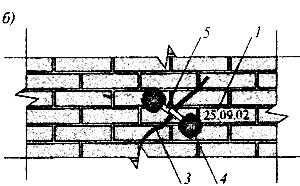

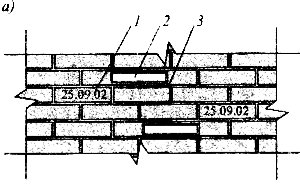

Рисунок 1. Маяки

а — гипсовый; б — из стекла; 1 — дата установки; 2 — гипсовый мостик,

3 — трещина; 4 — гипсовый фиксатор; 5 — стеклянная полоса

Дефекты и повреждения несущих конструкций офисного здания в виде сквозных трещин и деформаций конструкций, зафиксированные в ходе экспертно-диагностического обследовании, при дальнейшей эксплуатации здания могут оказать значительное влияние на его несущую способность, а также на снижение теплофизических и изоляционных свойств ограждающих конструкций и подлежат обязательному устранению в соответствии с действующими на территории РФ нормативно-техническими требованиями.

1. В ходе диагностического обследования экспертизой установлено, что техническое состояние несущих конструкций здания в целом соответствует категории «работоспособное» (согласно СП 13-102-2003), при этом в результате неблагоприятного геотехнического воздействия окружающей среды (сезонные деформации основания со сложным геологическим строением, включающим техногенные образования; динамическое вибрационное воздействие подземного транспорта на основание и фундаменты здания) образовались сквозные трещины на отдельных участках несущих конструкций кирпичных стен здания и бетонных полов цокольного этажа.

С учетом причин, в результате которых возникли трещины в конструкциях здания, экспертизой допускается возможность периодического их образования при дальнейшей эксплуатации здания. При этом следует отметить, что данные повреждения при наблюдении за их образованием и развитием, а также при их своевременном устранении не могут оказать существенного воздействия на несущую способность несущих и ограждающих конструкций здания.

1. В результате экспертного анализа возможности устройства хранилища размерами 2х3 м, расположенного в подвальной части здания (в цокольном этаже) с ориентировочной массой конструктивных элементов:

— равномерно распределенная нагрузка от конструкций – 180 кгс/м²;

— входные металлические двери – 780 кгс;

— металлическая решетка ограждения – 150 кгс;

— металлический люк – 250 кгс,

установлено, что при усредненной равномерно распределенной нагрузке, составляющей 476 кгс/м², и максимальной сосредоточенной нагрузке, составляющей 960 кгс/м² несущая способность конструкции существующего бетонного пола (с учетом наличия деформаций и трещин в конструкции) в помещениях цокольного этажа при устройстве хранилища не обеспечивается.

При выполнении монтажных работ по устройству в подвальной части здания вышеуказанного хранилища следует осуществить мероприятия по усилению конструкции пола в помещении с предполагаемым размещением хранилища посредством устройства распределительной железобетонной плиты согласно разработанному специализированной организацией проектному решению.
