Проведение услуги по строительно-техническому обследованию строительных конструкций лифтовой шахты, расположенной на фасаде жилого здания с целью определения строительно-технического состояния
Процедура исследования включала в себя несколько этапов:
изучение и анализ документации, поступившей на исследование;
проведение анализа имеющихся данных с установлением взаимосвязи отдельных факторов;
предварительный визуальный осмотр;
инструментальные измерения
анализ результатов исследования с установлением технических характеристик объектов исследования;
составление в соответствии с общепринятыми требованиями развернутого заключения специалистов, формулирование выводов.
В ходе визуального осмотра, специалистом определены конфигурация, размеры, положение в плане конструктивных элементов здания. Выявлены подлежащие анализу характеристики и признаки элементов объекта исследования, имеющие значение для правильного решения поставленного вопроса.
Произведен сплошной осмотр строительных конструкций и инструментальные измерения прогиба ствола шахты. Шахта выполнена из стальных конструкций с остеклением в одно стекло, что не соответствует современным требованиям энергосбережения. Левая сторона шахты отслоилась от ограждающей стены дома на 7 см, при этом правая сторона шахты отслоилась от стены на 3см. Причиной отклонения по вертикали (выгиб) ствола шахты послужило механическое воздействие транспортным средством на ограждающую стену шахты. В результате этого воздействия произошёл отрыв участка стального листа ограждающей стены шахты (см. фото) и ослабление (вырыв, смещение) креплений из тела ограждающей кирпичной стены дома.
Исследования проводились с использованием способов и методов исследования объектов, установленные утвержденным методическим материалом.
| Методы обследования | Используемые правовые нормы и стандарты оценки, строительные нормативы | Ожидаемый результат |
| 1 | 2 | 3 |
| Визуальный | 1. СП 13-102-2003 Правила обследования несущих строительных конструкций зданий и сооружений.
2. РТМ 1652-11-92 «Руководство по выполнению и оформлению материалов визуального обследования строительных конструкции зданий и сооружении» |
Описание состояния дефектных конструкций и их количества |
| Прямых измерений | 1. СП 13-102-2003. Свод правил по проектированию и строительству. Правила обследования несущих строительных конструкций зданий и сооружений. Государственный комитет РФ по строительству и жилищно-коммунальному комплексу ГОССТРОЙ РОССИИ. Москва 2004 г.
2. ГОСТ 26433.0-85 «Система обеспечения точности геометрических параметров. Правила выполнения измерений» |
Параметры, размеры и тип дефектов конструкций |
В процессе обследования выявлены нижеперечисленные дефекты:
— отслоение от кирпичной ограждающей кирпичной стены дома ствола шахты (выгиб)
— разрушение защитного окрасочного слоя и поражение ржавчиной поверхностей стальных конструкций
— сквозные щели в остеклении ограждающих стен шахты
— механическое повреждение ограждающей стальной пластины ствола шахты.
В соответствии с Классификатором основных видов дефектов в строительстве и промышленности строительных материалов (Утверждён главной инспекцией Госархстройнадзора РФ 17 ноября 1993 года) дефекты по значительности разделяются на следующие категории (табл.3):
Таблица 3.
| Критический дефект | Дефект, при наличии которого использование продукции по назначению практически невозможно или недопустимо. |
| Значительный дефект | Дефект, который, существенно влияет на использование продукции по назначению и (или) на ее долговечность, но не является критическим. |
| Малозначительный дефект | Дефект, который существенно не влияет на использование продукции по назначению и ее долговечность. |
Выявленные дефекты определены, как «критические»
Согласно ГОСТ 15467-79 Управление качеством продукции
4. ОЦЕНКА КАЧЕСТВА ПРОДУКЦИИ
| 41. Явный дефект | Дефект, для выявления которого в нормативной документации, обязательной для данного вида контроля, предусмотрены соответствующие правила, методы и средства |
| 42. Скрытый дефект | Дефект, для выявления которого в нормативной документации, обязательной для данного вида контроля, не предусмотрены соответствующие правила, методы и средства |
| 43. Критический дефект | Дефект, при наличии которого использование продукции по назначению практически невозможно или недопустимо |
| 47. Неустранимый дефект | Дефект, устранение которого технически невозможно или экономически нецелесообразно |
Выявлены дефекты определены как «явные», «неустранимые», «критические».
Основной задачей технического обследования являются ответы на поставленные вопросы, а также определение и оценка технического состояния строительных конструкций на основе сопоставления фактических значений количественно оцениваемых признаков со значениями этих же признаков определяемыми нормативными документами.
В соответствии с «Рекомендациями по оценке надежности строительных конструкций зданий и сооружений по внешним признакам» (ЦНИИпромзданий – 2001г.) техническое состояние конструкций может быть классифицировано по 5 категориям согласно общим признакам (табл.4):
Таблица 4.
Согласно ГОСТ 27751-2014 Надежность строительных конструкций и оснований.
5.1.1 Строительные объекты должны удовлетворять требованиям (критериям), соответствующим следующим предельным состояниям:
— первая группа предельных состояний — состояния строительных объектов, превышение которых ведет к потере несущей способности строительных конструкций и возникновению аварийной расчетной ситуации;
— вторая группа предельных состояний — состояния, при превышении которых нарушается нормальная эксплуатация строительных конструкций, исчерпывается ресурс их долговечности или нарушаются условия комфортности;
— особые предельные состояния — состояния, возникающие при особых воздействиях и ситуациях и превышение которых приводит к разрушению сооружений с катастрофическими последствиями.
5.1.2 К первой группе предельных состояний следует относить:
— разрушение любого характера (например, пластическое, хрупкое, усталостное);
— потерю устойчивости отдельных конструктивных элементов или сооружения в целом;
— условия, при которых возникает необходимость прекращения эксплуатации (например, чрезмерные деформации в результате деградации свойств материала, пластичности, сдвига в соединениях, а также чрезмерное раскрытие трещин).
5.1.3 Ко второй группе предельных состояний следует относить:
— достижение предельных деформаций конструкций (например, предельных прогибов, углов поворота) или предельных деформаций оснований, устанавливаемых исходя из технологических, конструктивных или эстетико-психологических требований;
Необходимость в проведении обследовательских работ, их объем, состав и характер зависят от поставленных конкретных задач.
Строительные конструкции каркаса ствола шахты не соответствует проектным значениям по несущей способности вследствие выявленных дефектов.
Статья 7 384 ФЗ Требования механической безопасности «Строительные конструкции и основание здания или сооружения должны обладать такой прочностью и устойчивостью, чтобы в процессе эксплуатации не возникало угрозы причинения вреда жизни или здоровью людей, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни и здоровью животных и растений в результате:
— разрушения отдельных несущих строительных конструкций или их частей
— деформации недопустимой величины строительных конструкций, основания здания или сооружения и геологических массивов прилегающей территории
Выявлены дефекты, снижающие механическую безопасность – «деформация недопустимой величины».
Нарушено требование ГОСТ Р 55964-2022 ЛИФТЫ. Общие требования безопасности при эксплуатации. Дата введения 2023-01-01, п. А.2.8 Отсутствие под порогом кабины лифта на всю ширину дверного проема вертикального щита заподлицо с передней кромкой порога.
Нарушено требование Регламента таможенного союза ТР ТС 011/2011. Безопасность лифтов
(с изменениями на 19 декабря 2019 года) п. 2.4. горизонтальное и вертикальное расстояние между порогами кабины и этажной площадки должно обеспечивать безопасный въезд в кабину и выезд из кабины пользователя на кресле-коляске;
Общее строительно-техническое состояние шахты лифтов — Аварийное состояние. Существующие повреждения свидетельствуют о возможности обрушения конструкций. Требуется немедленное устройство временных креплений, ограждений опасной зоны. Ремонту не подлежит – только замена строительных конструкций всей шахты.
• Категория технического состояния – 5.
• Коэффициент надёжности – 0,65.
Лифтовая кабина, оборудование и стальные направляющие находятся в «работоспособном» состоянии, но при выявленном дефекте конструкции шахты лифтов, эксплуатация лифта НЕ допускается.
Рекомендации
- Зафиксировать существующее положение ствола шахты в месте прогиба двумя анкерами (химическими анкерами, либо со сквозным проходом через стену стального прута Ø ≥ 16мм с приваренной к концу прута стальной пластиной круглой Ø ≥ 100мм, либо квадратной формы толщиной ≥ 4мм) к ограждающей кирпичной стене дома для предотвращения аварийной ситуации
Фотоприложение 1.
Фото 1. Общий вид на шахту лифта.
Фото 2. Определение отслоения ствола шахты снаружи

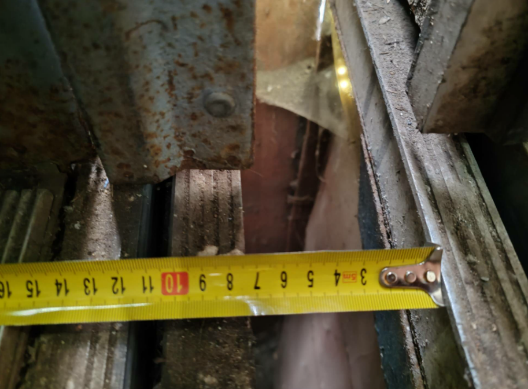

Фото 3 и 4. Определение зазора между порогом кабины лифта и порогом входа
Фото 5 . Механическое повреждение стен шахты лифта.
