Освидетельствование оконных блоков и оценке качества работ по установке оконных блоков
Заказчик: ХХХХХХХа А.Э.
Договор №ХХХХХХХ от 05.11.2020г.
Основание: Договор №ХХХХХХХ от 05 ноября 2020 года
Предмет Договора: выезд эксперта на объект по адресу с целью освидетельствования оконных блоков и оценки качества работ по установке оконных блоков
По адресу: г. Москва, ул. ХХХХХХХ, дом №15, апартаменты №ХХХХХХХ, этаж ХХХХХХХ
Кадастровый номер объекта: ХХХХХХХ
Участники:
Со стороны экспертной компании ООО «Стройэкспертиза» – эксперт Киселёв К.В.
Со стороны Заказчика – ХХХХХХХа А.Э. по доверенности от ХХХХХХХ Ю.Ю. (доверенность зарегистрирована в реестре под номером №50/424-н/77-2020-8-481).
Перед осмотром поставлен вопрос: качественно ли выполнены работы по устройству оконных блоков?
Осмотром: помещения, расположенных в доме по адресу: город Москва, улица ХХХХХХХ, дом №15, апартаменты №ХХХХХХХ, этаж ХХХХХХХ, установлено, что оконные проёмы выполнены оконными блоками и витражами из алюминиевого профиля и двухкамерных стеклопакетов. В проёме размером 5250×1600 мм помещения №1 (по экспликации: комната площадью 23,7 м2) расположено 2 витража размерами 1270×1600 мм и 2 оконных блока размерами 1260×1550 мм с откидными створками размерами 1ХХХХХХХ5×1520 мм, в проёме размером 2490×1600 мм помещения №2 (по экспликации: комната площадью 10,5 м2) расположен 1 витраж размером 1270×1560 мм и 1 оконный блок размером 1260×1560 мм с откидной створкой размером 1ХХХХХХХ5×1520 мм.
Основанием проведения осмотра оконных блоков явилось наличие Приложения №1 к Акту осмотра по договору №1-ХХХХХХХ-12/Нар с выявленными замечаниями «замена окон, повреждённых окалинами в срок до 01.09.2020».
Условия проведения освидетельствования: работы по оценке работ по установке оконных блоков произведены 07 ноября 2020 года экспертом Киселёвым К.В. Оценка производилась в помещении, доступ к наружной стороне оконных блоков ограничен.
Условия температурно-влажностного режима помещения: температура воздуха: + (23…26)°С; влажность воздуха: (40…45) %.
Использованное оборудование:
1) Набор щупов №2, диапазон измерения (0.02…0,5) мм.
2) Линейка металлическая, диапазон измерения (0-300) мм.
3) Рулетка измерительная, диапазон измерения (0…10000) мм. Свидетельство о поверке №406290, срок действия до 04.10.20ХХХХХХХг.
Нормативная документация, регламентирующая оценку работ:
- СТО НОСТРОЙ 2.23.62-2012 Конструкции ограждающие светопрозрачные. Окна. Часть 2. Правила производства монтажных работ, контроль и требования к результатам работ;
- ГОСТ 23166-99 Блоки оконные. Общие технические условия;
- ГОСТ 34378-2018 Конструкции ограждающие светопрозрачные. Окна и двери. Производство монтажных работ, контроль и требования к результатами работ;
- ГОСТ 24866-2014 Стеклопакеты клеёные. Технические условия;
- ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проёмам.
РЕЗУЛЬТАТЫ ОСВИДЕТЕЛЬСТВОВАНИЯ
По результатам оценки составлена дефектная ведомость с фотофиксацией выявленных дефектов. Дефектная ведомость приведена в таблице 1. Условно оконные блоки разделены на 6 стеклопакетов.
Таблица 1.
Дефектная ведомость
Элемент | Эскиз дефекта | Описание дефекта | Примечание |
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №1 | Фото №1, №2 в приложении №1 | Сопряжение откосов с подоконником и с оконным блоком выполнено краской, отсутствует герметизация стыка, наличие трещин. При простукивании откосов звонкий звук, свидетельствующий о наличии полостей. На верхней части откоса в месте сопряжения оконного блока (стеклопакет №1) и витража (стеклопакет №2) наблюдаются следы намокания, свидетельствую-щие о некачественном выполнении теплоизоляции и пароизоляции откоса | Нарушение требований п. 9.4 ГОСТ 23166-99: «…заделка монтажных зазоров между изделиями и откосами проёмов стеновых конструкций должна быть плотной, герметичной…»
Нарушение требований п. 5.1.2 ГОСТ 30971-2012: «…герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД)…» |
Помещение №1 Стеклопакет №1 | Фото №3, №4 в приложении №1 | Зазор между профилей шириной 0,35 мм, отслоение краски в нижем левом углу створки | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №1 | Фото №5 в приложении №1 | Щель между уплотняющей прокладкой и стеклопакетом в нижнем правом углу створки; сколы и царапины на профиле с дальнейшим развитием ржавчины | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №1 | Фото №6 в приложении №1 | Множественные окалины на стеклопакете. На наружной стороне оконного блока наблюдаются подтёки, происхождение которых установить невозможно в связи с ограниченным доступом | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №1 | Фото №7, №8 в приложении №1 | В нижней части оконного блока сколы и царапины на профиле с дальнейшим развитием ржавчины | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №2 | Фото №9 в приложении №1 | На наружной стороне в верхней части витража наблюдаются подтёки, происхождение которых установить невозможно в связи с ограниченным доступом. В верхней части с наружной стороны наблюдается отслоение элемента профиля, происхождение дефекта невозможно установить в связи с ограниченным доступом. В верхнем левом углу неравномерное распределение герметика между стеклопакетом и профилем. В верхнем левом углу зазор шириной | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…зазоры в угловых и Т-образных соединениях размером более 0,5 мм не допускаются…» Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
более 0,5 мм между уплотняющей прокладкой и профилем | дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…»
Нарушение требований п. 5.1.4.1 ГОСТ 24866-99: «…каждый гермитизирующий слой в стеклопакетах должен быть сплошным, без разрывов и нарушений целостности. Не допускаются наплывы герметика…» |
||
Помещение №1 Стеклопакет №2 | Фото №10 в приложении №1 | Сколы и царапины на профиле верхней части витража с дальнейшим развитием ржавчины | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №2 | Фото №11 в приложении №1 | Царапина на профиле на расстоянии 25 мм от верха | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №2 | Фото №12 в приложении №1 | На наружной стороне в верхней части витража наблюдаются подтёки, происхождение которых установить невозможно в связи с ограниченным доступом | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №2 | Фото №13 в приложении №1 | В правой части витража неравномерное распределение герметика между стеклопакетом и профилем. | Нарушение требований п. 5.1.4.1 ГОСТ 24866-99: «…каждый гермитизирующий слой в стеклопакетах должен быть сплошным, без разрывов и |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
нарушений целостности. Не допускаются наплывы герметика…» | |||
Помещение №1 Стеклопакет №2 | Фото №14 в приложении №1 | В нижнем правом углу зазор шириной 0,4 мм между уплотняющей прокладкой и профилем | Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие зазоров и сквозных щелей в местах сопряжения элементов оконного блока» |
Помещение №1 Стеклопакет №2 | Фото №15, №16, №17 в приложении №1 | На верхней части откоса наблюдаются следы намокания, свидетельствующие о некачественном выполнении теплоизоляции и пароизоляции откоса | Нарушение требований п. 9.4 ГОСТ 23166-99: «…заделка монтажных зазоров между изделиями и откосами проёмов стеновых конструкций должна быть плотной, герметичной…»
Нарушение требований п. 5.1.2 ГОСТ 30971-2012: «…герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД)…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №2 | Фото №18 в приложении №1 | Сколы и царапины на профиле нижней части витража с дальнейшим развитием ржавчины | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №2 | Фото №19, №20 в приложении №1 | Множественные окалины на стеклопакете. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №3 | Фото №15, №16, №17 в приложении №1 | На верхней части откоса в местах сопряжения оконного блока №2 и №3, также над оконным блоком №3 (в левой части) наблюдаются следы намокания, свидетельствующие о некачественном выполнении теплоизоляции и пароизоляции откоса | Нарушение требований п. 9.4 ГОСТ 23166-99: «…заделка монтажных зазоров между изделиями и откосами проёмов стеновых конструкций должна быть плотной, герметичной…»
Нарушение требований п. 5.1.2 ГОСТ 30971-2012: «…герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД)…» |
Помещение №1 Стеклопакет №3 | Фото №ХХХХХХХ в приложении №1 | Множественные окалины на стеклопакете. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №3 | Фото №24 в приложении №1 | В левой части витража неравномерное распределение герметика между стеклопакетом и профилем. | Нарушение требований п. 5.1.4.1 ГОСТ 24866-99: «…каждый гермитизирующий слой в стеклопакетах должен быть сплошным, без разрывов и нарушений целостности. Не допускаются наплывы герметика…» |
Помещение №1 Стеклопакет №3 | Фото №22, №23 в приложении №1 | На наружной стороне в верхней части витража наблюдаются подтёки, происхождение которых установить невозможно в связи с ограниченным доступом | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №3 | Фото №25, №26 в приложении №1 | В верхнем левом углу зазор шириной более 5 мм между уплотняющей прокладкой и профилем, зазор шириной боле 0,5 мм между горизонтальным и вертикальным профилями | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…зазоры в угловых и Т-образных соединениях размером более 0,5 мм не допускаются…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
при открывании поверхности…» | |||
Помещение №1 Стеклопакет №3 | Фото №27 в приложении №1 | На наружной стороне в верхней части витража наблюдаются подтёки, происхождение которых установить невозможно в связи с ограниченным доступом | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №3 | Фото №28 в приложении №1 | Сколы и царапины на профиле правой части витража с дальнейшим развитием ржавчины. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №3 | Фото №29 в приложении №1 | В верхнем правом углу зазор шириной более 5 мм между уплотняющей прокладкой и профилем, неплотное прилегание | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…зазоры в угловых и Т-образных соединениях размером более 0,5 мм не |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
прокладок. Элементы защитной плёнки на профиле | допускаются…»
«…наличие и правильность установки уплотняющих прокладок…» Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
||
Помещение №1 Стеклопакет №4 | Фото №30 в приложении №1 | В местах примыкания откидной створки к профилю оконного блока в верхней части неплотное примыкание уплотняющих прокладок | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…наличие и правильность установки уплотняющих прокладок…» |
Помещение №1 Стеклопакет №4 | Фото №31 в приложении №1 | На наружной стороне в верхней части витража наблюдаются подтёки, происхождение которых установить невозможно в связи с ограниченным доступом | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №4 | Фото №32 в приложении №1 | Множественные окалины и царапины на нижнем профиле оконного блока. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №4 | Фото №33 в приложении №1 | Множественные окалины на стеклопакете. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №4 | Фото №34 в приложении №1 | Сколы и царапины на профиле правой части оконного блока. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №4 | Фото №35 в приложении №1 | Сколы и царапины на профиле правой части створки. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №4 | Фото №36 в приложении №1 | В правом нижнем углу зазор шириной боле 0,5 мм между горизонтальным и вертикальным профилями | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…зазоры в угловых и Т-образных соединениях размером более 0,5 мм не допускаются…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №1 Стеклопакет №4 | Фото №37 в приложении №1 | Сопряжение откосов с подоконником и с оконным блоком выполнено краской, отсутствует герметизация стыка, наличие трещин. | Нарушение требований п. 9.4 ГОСТ 23166-99: «…заделка монтажных зазоров между изделиями и откосами проёмов стеновых конструкций должна быть плотной, герметичной…»
Нарушение требований п. 5.1.2 ГОСТ 30971-2012: «…герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД)…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №1 Стеклопакет №4 | Фото №38 в приложении №1 | В левой части створки искривление герметизирующей прокладки стеклопакета. | Нарушение требований п. 5.1.4.1 ГОСТ 24866-99: «…каждый гермитизирующий слой в стеклопакетах должен быть сплошным, без разрывов и нарушений целостности. Не допускаются наплывы герметика…» |
Помещение №2 Стеклопакет №5 | Фото №39 в приложении №1 | Сопряжение откосов с подоконником и с оконным блоком выполнено краской, отсутствует герметизация стыка, наличие трещин. При простукивании откосов звонкий звук, свидетельствующий о наличии полостей и пустот. | Нарушение требований п. 9.4 ГОСТ 23166-99: «…заделка монтажных зазоров между изделиями и откосами проёмов стеновых конструкций должна быть плотной, герметичной…»
Нарушение требований п. 5.1.2 ГОСТ 30971-2012: «…герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД)…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №2 Стеклопакет №5 | Фото №40 в приложении №1 | На наружной стороне в верхней части оконного блока наблюдаются подтёки, происхождение которых установить невозможно в связи с ограниченным доступом | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №2 Стеклопакет №5 | Фото №41 в приложении №1 | В нижнем левом углу зазор шириной более 1 мм между уплотняющей прокладкой и профилем, зазор шириной боле 0,5 мм между горизонтальным и вертикальным профилями | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…зазоры в угловых и Т-образных соединениях размером более 0,5 мм не допускаются…»
«…наличие и правильность установки уплотняющих прокладок…» |
Помещение №2 Стеклопакет №5 | Фото №42 в приложении №1 | В нижнем правом углу зазор шириной боле 0,2 мм между горизонтальным и вертикальным профилями | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…наличие и правильность установки уплотняющих прокладок…» |
Помещение №2 Стеклопакет №5 | Фото №43 в приложении №1 | В верхнем правом углу зазор шириной боле 0,45 мм между горизонтальным и вертикальным профилями | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…наличие и правильность установки уплотняющих прокладок…» |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
Помещение №2 Стеклопакет №5 | Фото №44 в приложении №1 | В нижнем левом углу зазор шириной более 0,5 мм между уплотняющей прокладкой и профилем витража | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…зазоры в угловых и Т-образных соединениях размером более 0,5 мм не допускаются…»
«…наличие и правильность установки уплотняющих прокладок…» |
Помещение №2 Стеклопакет №5 | Фото №45 в приложении №1 | В верхнем правом углу щель шириной более 4 мм между уплотняющими прокладками | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…зазоры в угловых и Т-образных соединениях размером более 0,5 мм не допускаются…»
«…наличие и правильность установки уплотняющих прокладок…» |
Помещение №2 Стеклопакет №5 | Фото отсутствует в связи с ограниченными характеристиками фотоаппарата | Единичные окалины на стеклопакете. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
наружная видимые поверхности при открывании поверхности…» | |||
Помещение №2 Стеклопакет №6 | Фото №46 в приложении №1 | На наружной стороне в верхней части витража наблюдаются подтёки, происхождение которых установить невозможно в связи с ограниченным доступом | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №2 Стеклопакет №6 | Фото №47 в приложении №1 | На наружной стороне стеклопакета витража следы грязи и размывов, происхождение которых установить невозможно в связи с ограниченным доступом | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
Помещение №2 Стеклопакет №6 | Фото №48 в приложении №1 | В верхней части витража неравномерное распределение герметика между стеклопакетом и профилем. | Нарушение требований п. 5.1.4.1 ГОСТ 24866-99: «…каждый гермитизирующий слой в стеклопакетах должен быть сплошным, без разрывов и нарушений целостности. Не |
Таблица 1 (продолжение)
1 | 2 | 3 | 4 |
допускаются наплывы герметика…» | |||
Помещение №2 Стеклопакет №6 | Фото №49 в приложении №1 | В нижнем левом углу зазор шириной более 3 мм между уплотняющей прокладкой и профилем витража. Элементы защитной плёнки | Нарушение требований п. 5.2.8 ГОСТ 23166-99: «…зазоры в угловых и Т-образных соединениях размером более 0,5 мм не допускаются…»
«…наличие и правильность установки уплотняющих прокладок…» |
Помещение №2 Стеклопакет №6 | Фото №50 в приложении №1 | Сопряжение откосов с подоконником и с оконным блоком выполнено краской, отсутствует герметизация стыка, наличие трещин. При простукивании откосов звонкий звук, свидетельствующий о наличии полостей и пустот. | Нарушение требований п. 9.4 ГОСТ 23166-99: «…заделка монтажных зазоров между изделиями и откосами проёмов стеновых конструкций должна быть плотной, герметичной…»
Нарушение требований п. 5.1.2 ГОСТ 30971-2012: «…герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД)…» |
Таблица 1 (окончание)
1 | 2 | 3 | 4 |
Помещение №2 Стеклопакет №6 | Фото отсутствует в связи с ограниченными характеристиками фотоаппарата | Единичные окалины на стеклопакете. | Нарушение требований п. 6.4 ГОСТ 23166-99: «…внешний вид (отсутствие дефектов, видимых невооружённым глазом)…», «…наличие и правильность установки уплотняющих прокладок…»
Нарушение требований прил. Л ГОСТ 34378-2018: «…Отсутствие дефектов и повреждений Лицевая и наружная видимые поверхности при открывании поверхности…» |
По результатам оценки выявленных дефектов ответ на вопрос «качественно ли выполнены работы по устройству оконных блоков?» следующий:
Работы выполнены некачественно, выявленные дефекты свидетельствуют о нарушениях при производстве работ по установке оконных блоков, а также о дефектах, связанных с производством оконных блоков (заводской брак). Нарушены требования п. 5.2.8, п. 6.4, п. 9.4 ГОСТ 23166-99, прил. Л ГОСТ 34378, п. 5.1.4.1 ГОСТ 24866-99, п. 5.1.2 ГОСТ 30971-2012. В связи с выявленными нарушениями работы по установке оконных блоков подлежать приёмке не могут.
По согласованию с Заказчиком организация, выполнявшая работы по установке оконных блоков, должна произвести демонтаж оконных блоков с последующей установкой оконных блоков в соответствии с требованиями нормативной документации. Также организация, выполнявшая работы по установке оконных блоков, должна произвести демонтаж откосов с последующей установкой слоёв пароизоляции и теплоизоляции в местах сопряжения оконных блоков и стеновых проёмов, установкой откосов и их окраской в соответствии с требованиями нормативной документации.
Строительный эксперт
ООО «Стройэкспертиза» ______________ Киселев К.В.
Приложение №1. Фотографии дефектов

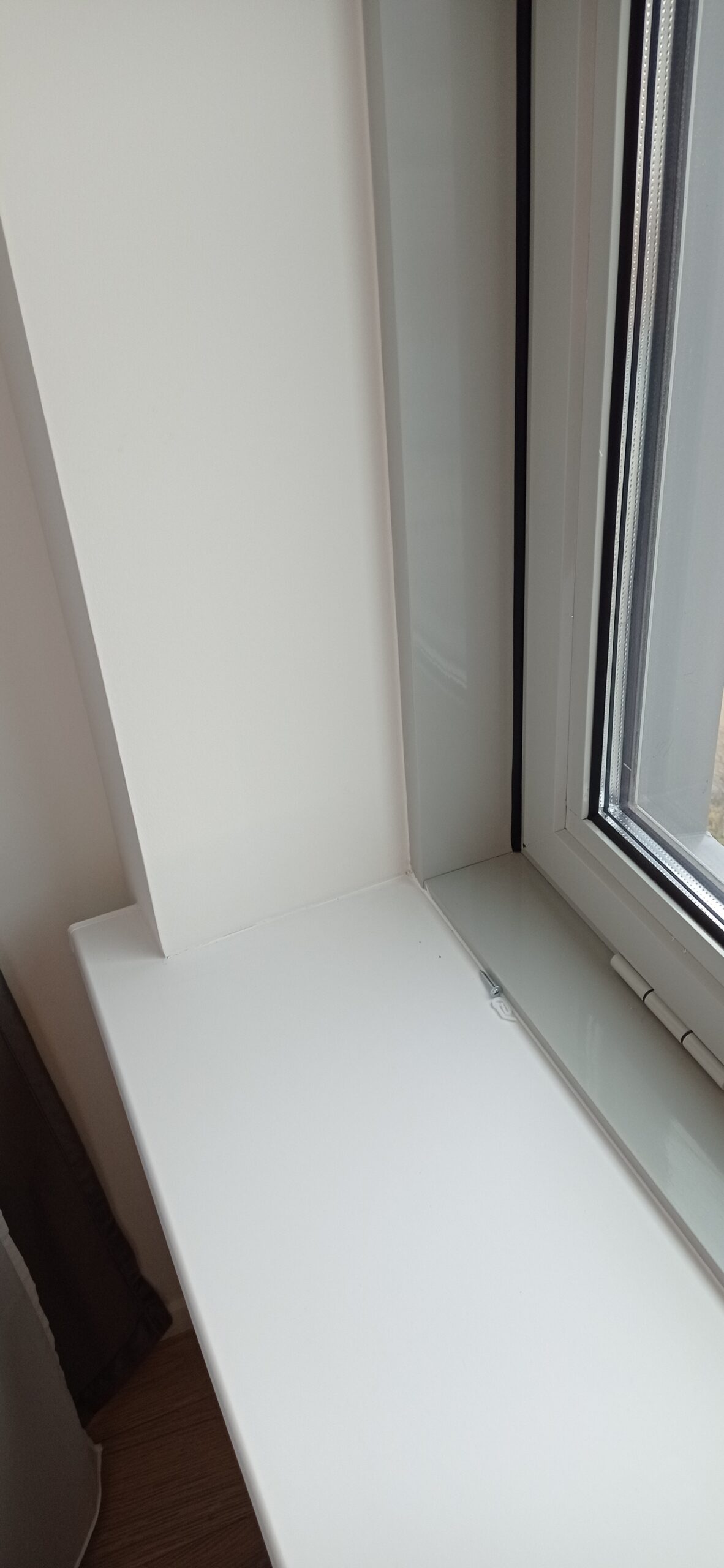

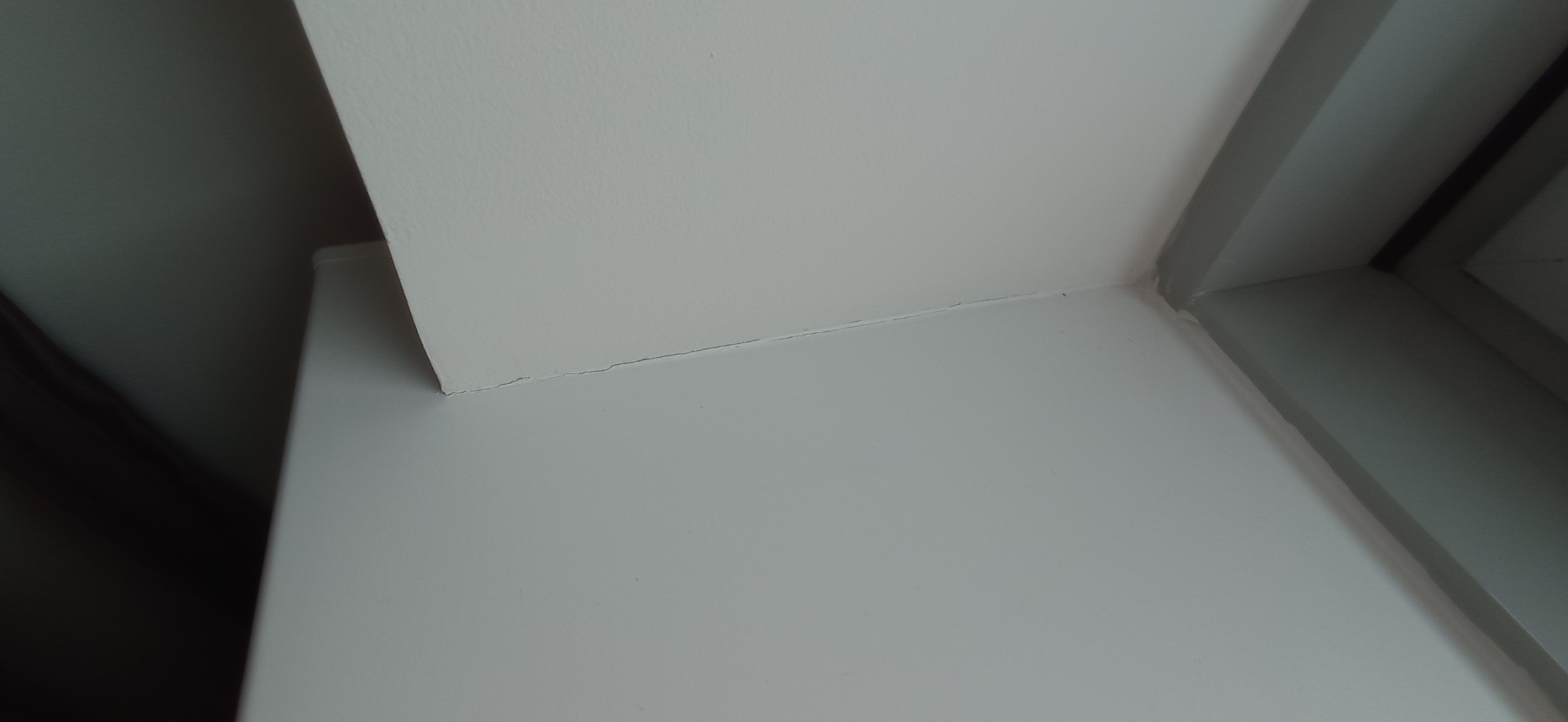

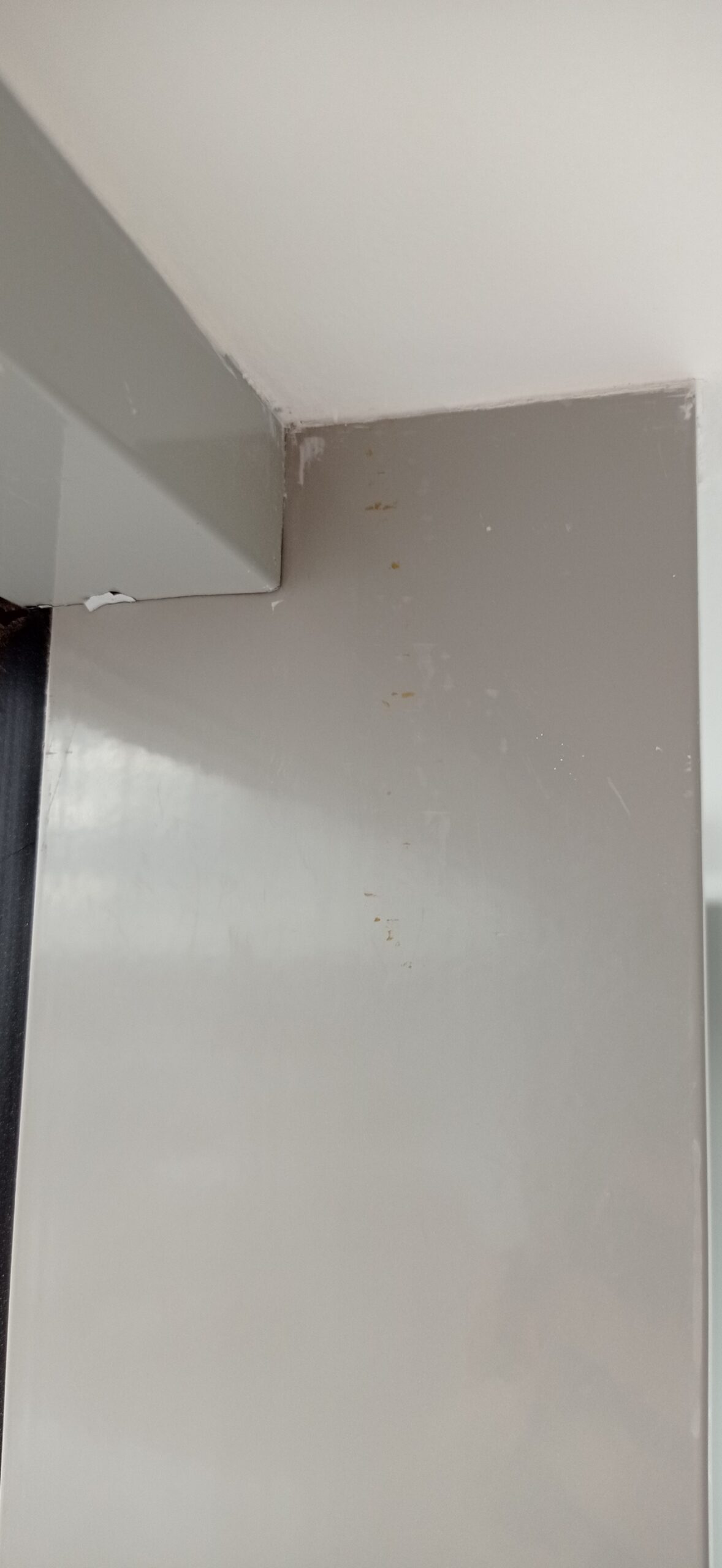

Фото №1
Фото №2

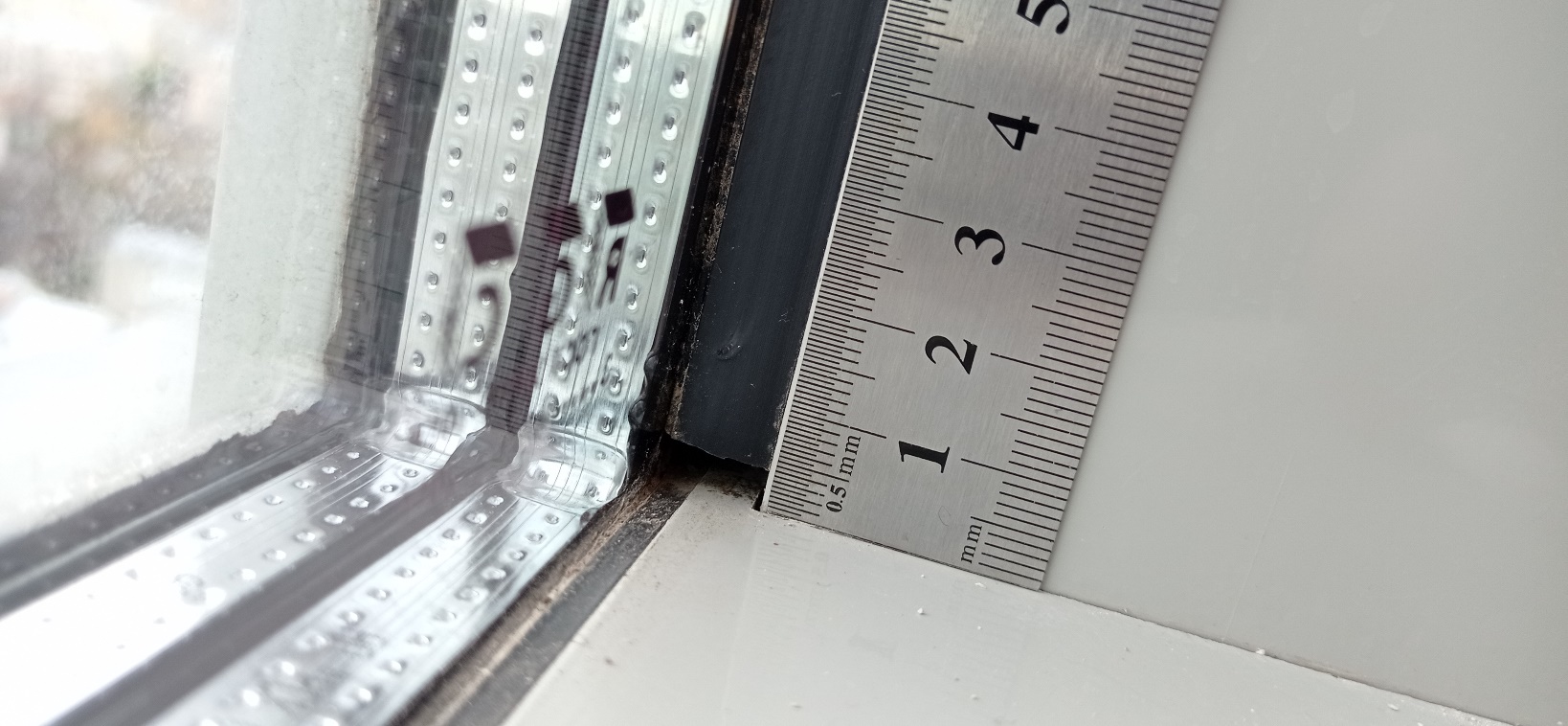

Фото №3
Фото №4
Фото №5

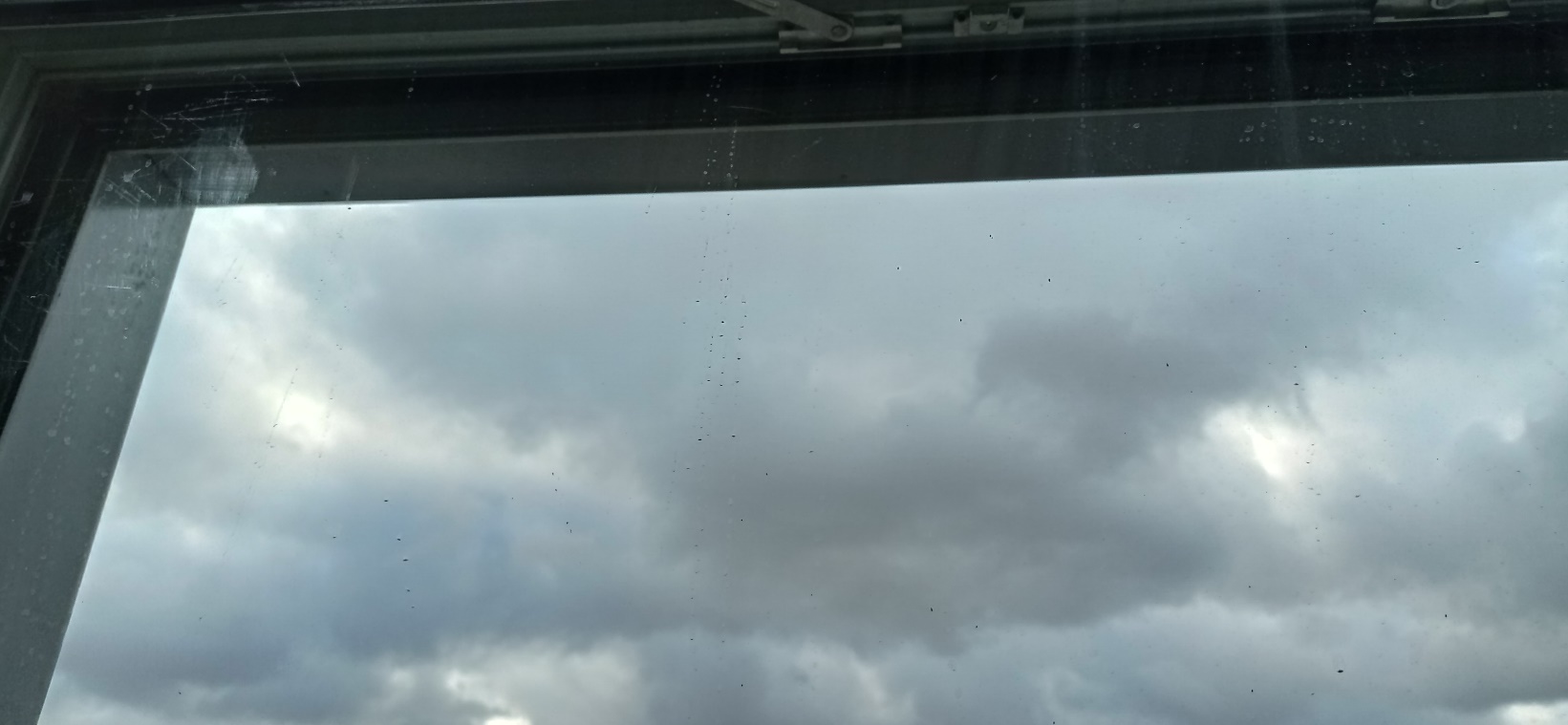

Фото №6

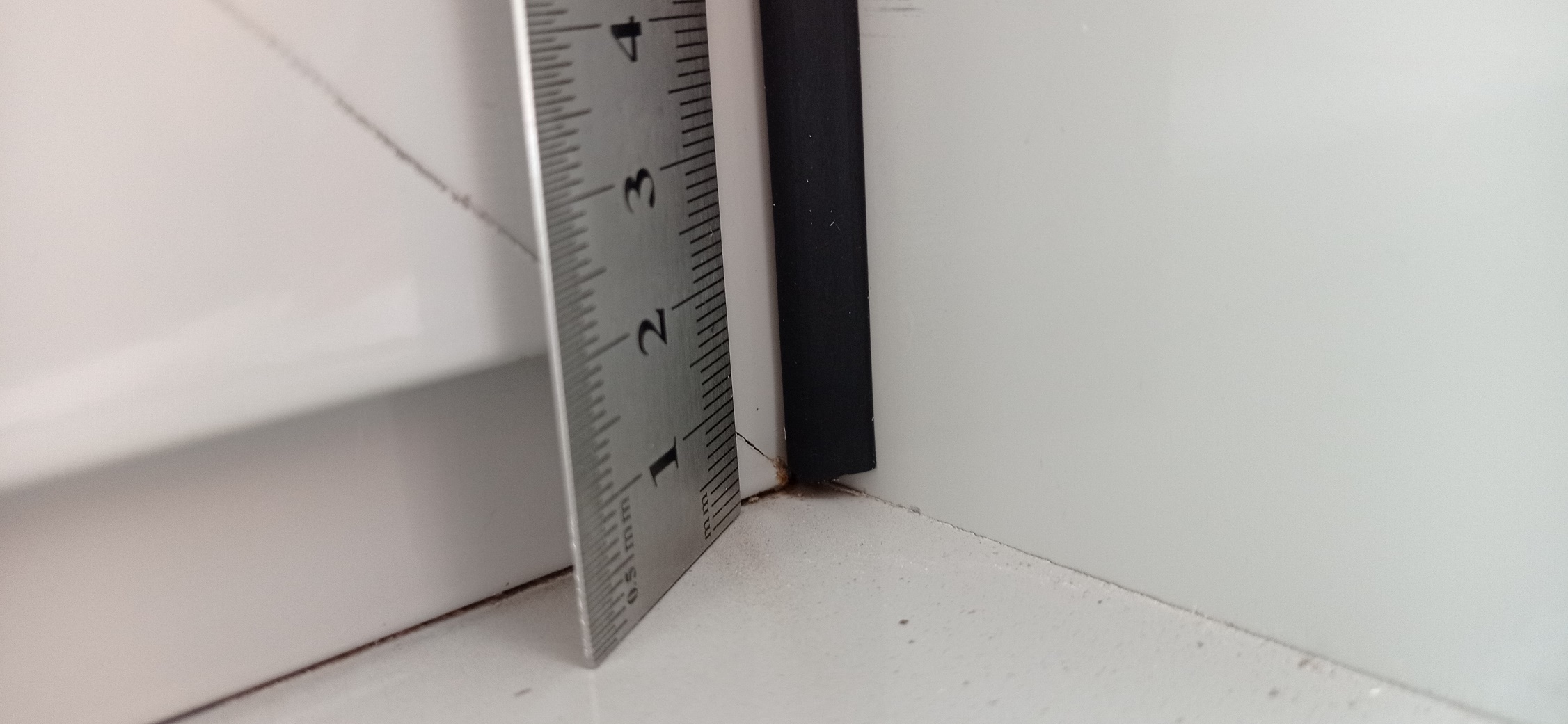

Фото №7
Фото №8
Фото №9
Фото №10
Фото №12

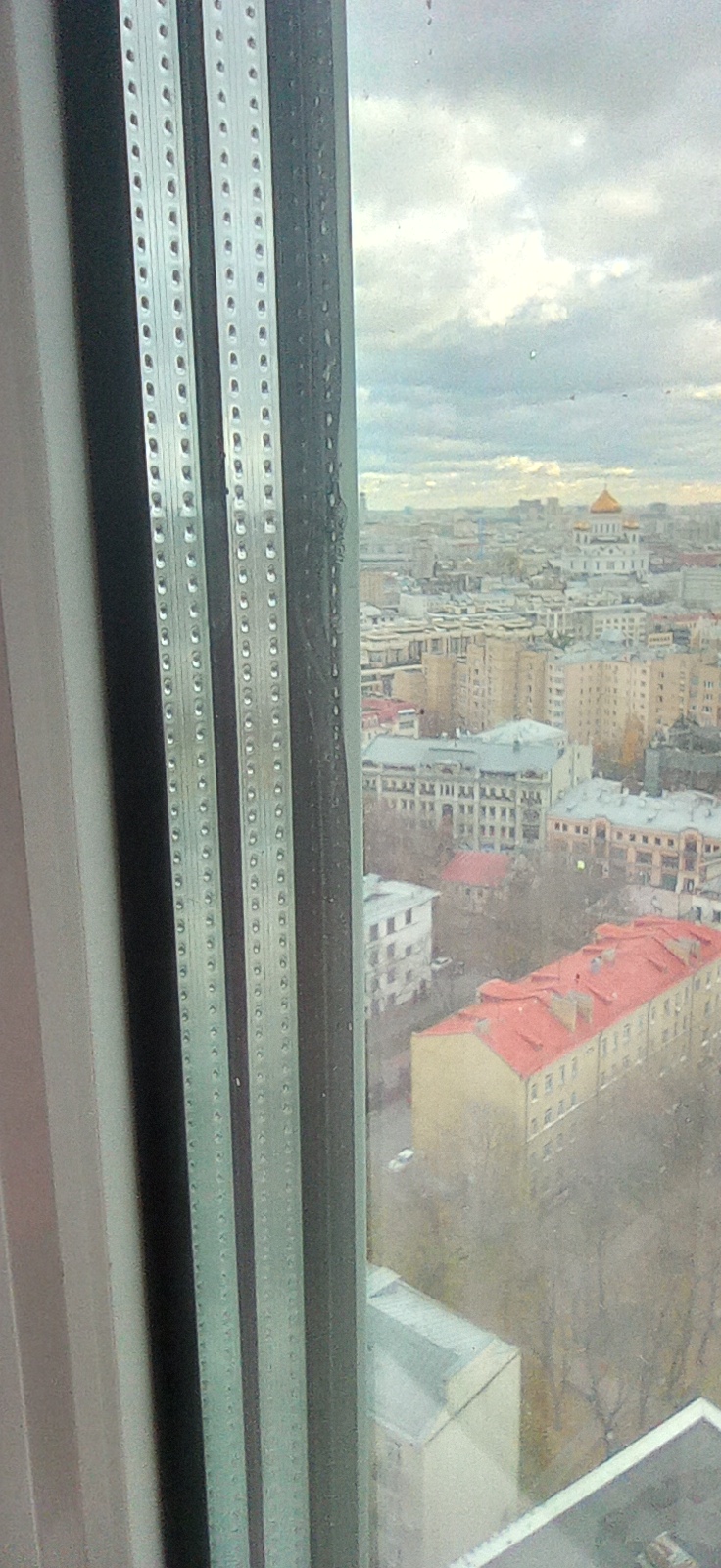

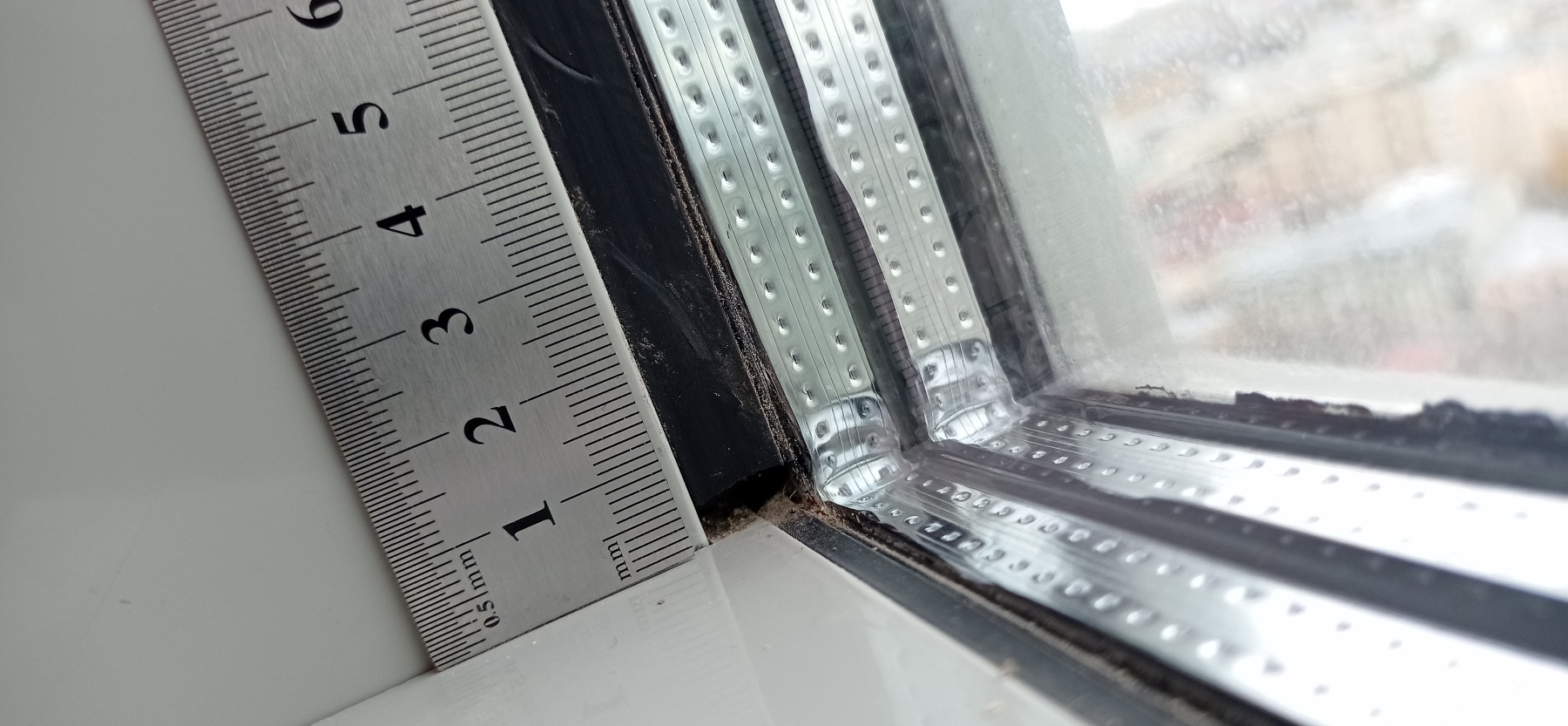

Фото №13
Фото №14
Фото №15
Фото №16
Фото №17
Фото №18
Фото №19
Фото №20
Фото №ХХХХХХХ
Фото №22
Фото №23
Фото №24
Фото №25
Фото №26
Фото №27
Фото №28
Фото №29
Фото №30
Фото №31
Фото №32
Фото №33
Фото №34
Фото №35
Фото №36
Фото №37
Фото №38
Фото №39
Фото №40
Фото №41
Фото №42
Фото №43
Фото №44
Фото №45
Фото №46
Фото №47
Фото №48
Фото №49
Фото №50
