Вводная часть
В рамках настоящего отчёта приведена детальная оценка состояния стальной оцинкованной трубопроводной системы горячего водоснабжения, подвергшейся механическому и химическому разрушению. Исследование проводилось в соответствии с требованиями нормативных документов, включая ГОСТ 10704‑91, ГОСТ 1050‑2013, ГОСТ 24856‑2014, ГОСТ Р 27.102‑2021, а также Федеральный закон Российской Федерации «Технический регламент о безопасности зданий и сооружений» №384‑ФЗ. Основными задачами экспертизы являлись определение причин возникновения трещины/свища, а также установление химического состава материала трубы. Для достижения поставленных целей был применён комплексный подход, включающий в себя анализ документации, лабораторный контроль, визуальный осмотр, а также использование специализированного оборудования. В ходе работы использовались ноутбук высокого класса, портативный фонарь, профессиональная фотокамера, измерительная линейка, а также средства для химического анализа согласно ГОСТ 9.301‑86. Отчёт сформирован в соответствии с общепринятыми требованиями по оформлению и содержит подробное описание проведённых действий, полученных результатов, а также практические рекомендации по устранению выявленных дефектов.
Цели экспертизы
Цели исследования заключались в определении и уточнении причин возникновения трещины/свища на внешней поверхности оцинкованной трубы, а также в установлении химического состава покрытия. Для этого необходимо было выяснить, как технологические процессы цинкования, а также эксплуатационные условия, способствовали возникновению дефекта. В ходе работы экспертизы также оценивалось соответствие материала техническим требованиям, наличие отклонений в структуре покрытия, а также степень влияния температурных колебаний воды и механических нагрузок на развитие коррозионных процессов. Все выводы были основаны на достоверных данных, предоставленных заказчиком, и на стандартах, применяемых в отрасли, включая ГОСТ 15467‑79 «Управление качеством продукции» и ГОСТ Р 27.102‑2021 «Надежность в технике. Надежность объекта».
Методы исследования
- Сбор и анализ документации, относящейся к изготовлению и монтажу трубопровода.
- Лабораторный анализ химического состава цинкового покрытия по методике сплошного визуального контроля с последующей фотодиагностикой.

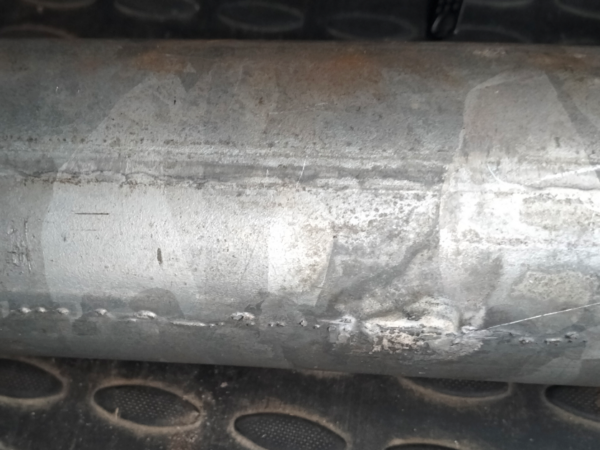

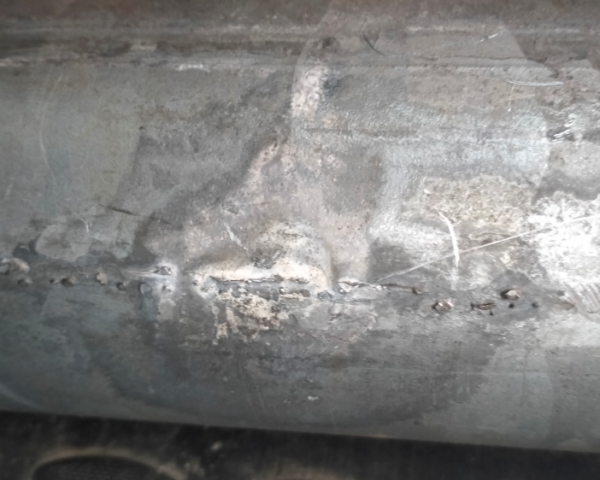

- Визуальный осмотр объекта при естественном и электрическом освещении с использованием портативной камеры и фонаря для выявления микротрещин, капель цинка и коррозийных пленок.
- Измерительные работы с использованием линейки и электронного измерителя для точного определения размеров и локализации повреждений.
- Проведение сравнительного анализа данных с требованиями ГОСТ 9.301‑86 и ГОСТ 24856‑2014 относительно качества цинкового покрытия и его устойчивости к коррозии.
В ходе работы использовалась методика, предусмотренная РД 34.17.430‑94 «Методические указания по определению характера коррозийного повреждения металла трубопроводов тепловых сетей». Сотрудник экспертизы провёл визуальный осмотр труб с применением фотофиксации, а также записал результаты лабораторного анализа, предоставленного заказчиком, в виде протокола с химическим составом материала. На основании полученных данных были сделаны выводы о наличии двух факторов, способствовавших образованию трещины: нарушение технологии нанесения цинкового покрытия и эксплуатационные факторы, включая критический нагрев и температурные колебания воды.
Выводы

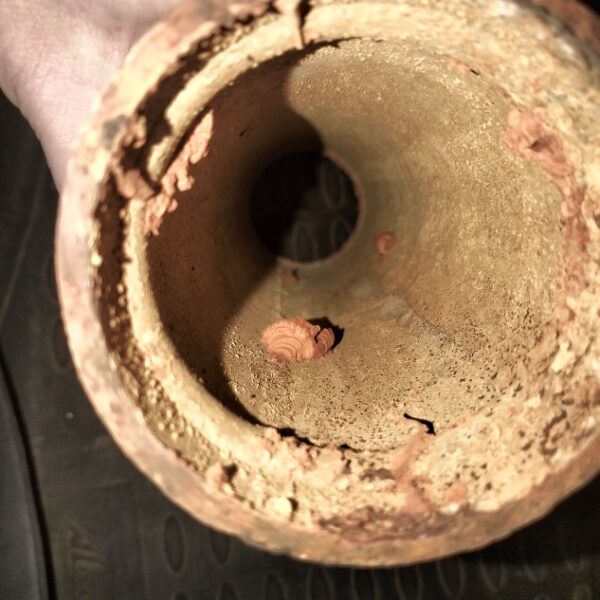

В результате проведенного исследования было установлено, что труба представляет собой стальную электросварную прямошовную оцинкованную трубопроводную систему, соответствующую требованиям ГОСТ 10704‑91 и ГОСТ 1050‑2013. Причины возникновения трещины/свища выявлены в совокупности двух факторов: (1) производственный дефект, возникший вследствие нарушения технологии нанесения цинкового покрытия, что привело к неравномерному осмосу и слабому сцеплению цинка с сталью; (2) эксплуатационные условия, включая критический нагрев воды выше 65 °C и частые колебания температуры, способствующие ускоренному процессу коррозии и «хрупкому разрушению» металлической структуры. Кроме того, наблюдалось присутствие коррозийной пленки коричневого цвета на внутренней поверхности трубы, указывающей на длительный контакт с водой и на высокую степень коррозионной активности. На основании всех данных рекомендуется провести капитальный ремонт системы, включающий замену дефектной трубы, коррекцию технологии цинкования, а также установку контроля температуры воды в системе горячего водоснабжения для предотвращения дальнейших разрушений.
Рекомендации
- Провести полное техническое обследование всей трубопроводной сети горячего водоснабжения на наличие аналогичных дефектов.
- Внедрить систему контроля температуры воды, позволяющую удерживать её в пределах 40–55 °C, чтобы снизить риск ускоренной коррозии.
- Установить программный контроль технологического процесса цинкования, включая регулирование температуры раствора и времени охлаждения, чтобы избежать «хрупкого разрушения» покрытия.
- Регулярно проводить фотодиагностический осмотр с использованием современных камер высокой частоты и фотодетекторов для своевременного выявления микротрещин.
- Обучить персонал техникам по обслуживанию и ремонту оцинкованных труб, а также по проведению лабораторных анализов химического состава покрытия.
Соблюдение предложенных рекомендаций позволит существенно повысить долговечность системы горячего водоснабжения, снизить эксплуатационные расходы и повысить безопасность эксплуатации объектов. Настоящий отчёт представляет собой результат объективного, независимого исследования, проведённого в соответствии с требованиями действующего законодательства и технической документации отрасли. При необходимости экспертизы можно использовать данную документацию для правовых разбирательств, гарантийных претензий и планирования капитального ремонта объектов инфраструктуры.
