ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ: Определение технического состояния несущих и ограждающих конструкций, а также их функциональное назначение в помещении №11, площадью 44 м2, на объекте расположенном по адресу: Московская обл., г.Реутов, Носовихинское ш., д.5.
Экспертом было произведено визуальное и визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
Внешний осмотр здания, несущих и ограждающих конструкций, произведен с выборочным фиксированием на цифровую камеру (Приложение 2, фото), что соответствует требованиям СП 13-102-2003.
Произведены замеры геометрических характеристик в соответствии с ГОСТ 26433.0-95 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».
Обмерные работы производились в соответствии с требованиями СП 13-102-2003, п.8.2.1 — Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д.
Обмер геометрических параметров стены выполнялся с помощью измерительного инструмента:
— рулетка метрическая ТL5M ГОСТ 7502- 80;
— дальномер DISTO classic/lite лазерный.
Произведены измерения скорости распространения ультразвука в несущих железобетонных конструкциях для определения средней прочности на сжатие, класса и марки бетона, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности».
2.1. Классификатор основных видов дефектов в строительстве
и промышленности строительных материалов
Критический дефект (при выполнении СМР) — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.
Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.
Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.
Значительный дефект подлежит устранению до скрытия его последующими работами.
При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.
2.2. Оценка технического состояния строительных конструкций
В зависимости от количества дефектов и степени повреждения, техническое состояние строительных конструкций согласно СП 13-102-2003 оценивается по следующим категориям:
Исправное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.
Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.
Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.
Недопустимое состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).
Аварийное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).
2.3. Результаты обследования
В ходе экспертного обследования выявлено следующее:
2.3.1. Помещение №11 представляет собой прямоугольное помещение 4,77х 9,25 м, высотой 3,25 м (рис. 1):
— задняя стена (с оконными блоками) капитальная; функциональное назначение -несущая;
— стена 1 — расположена между 2-мя ж/б колоннами и ж/б балкой, по внешним признакам – кирпичная; ограждающая конструкция;
— стена 2 — каркасного типа, пустотная, по внешним признакам — из древесных материалов (фанера, ДСП, ДВП , ГКЛ и пр.); ограждающая конструкция ;

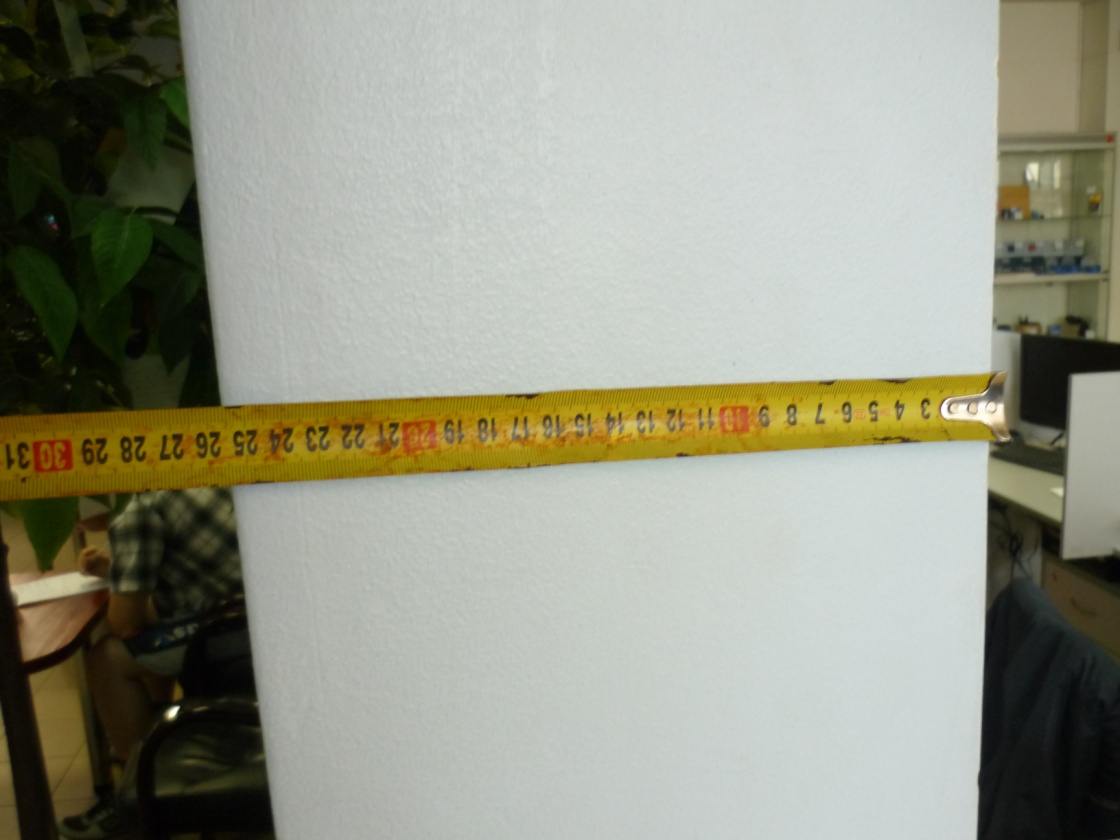

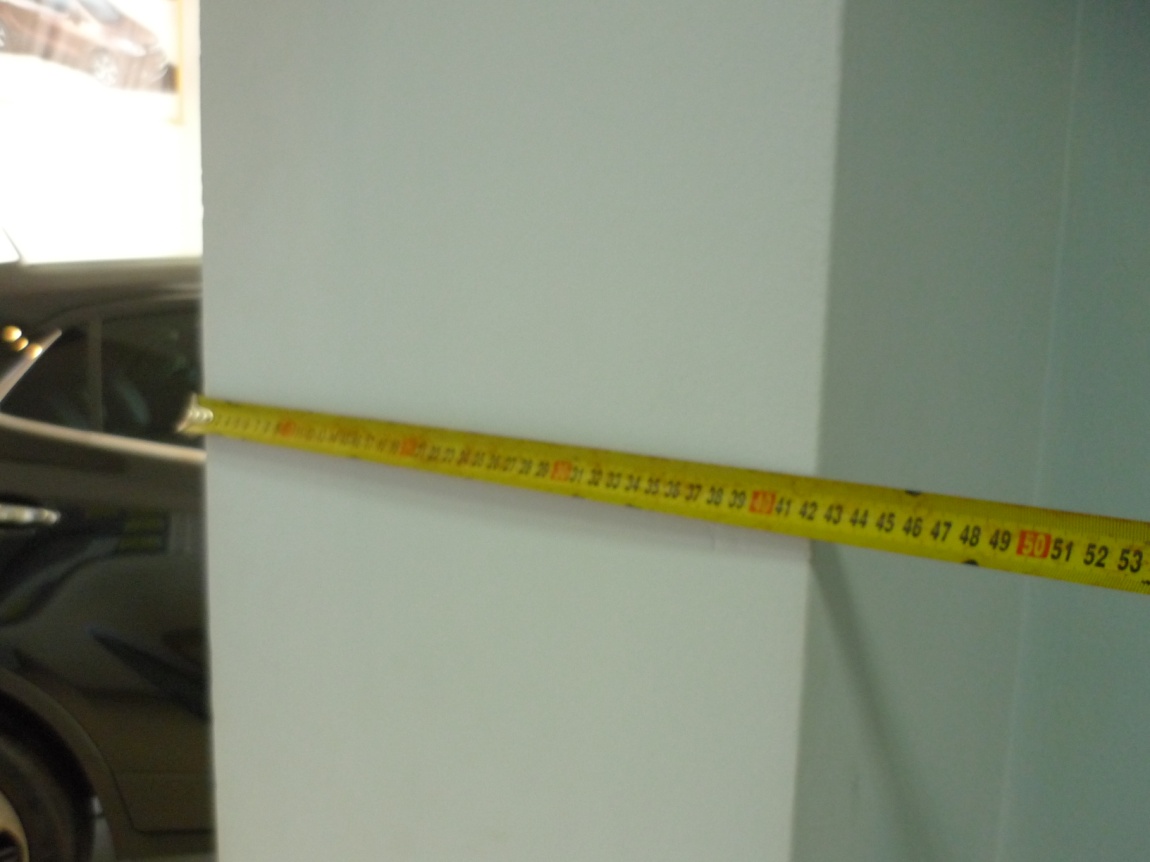

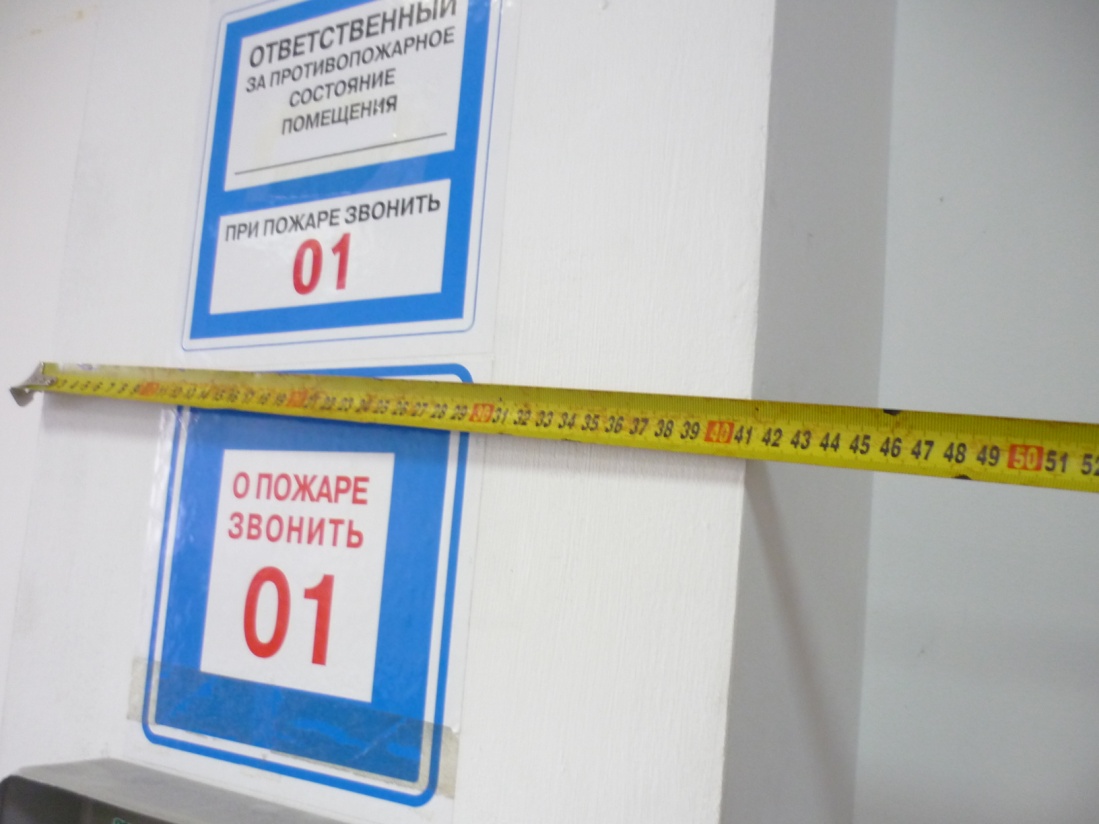

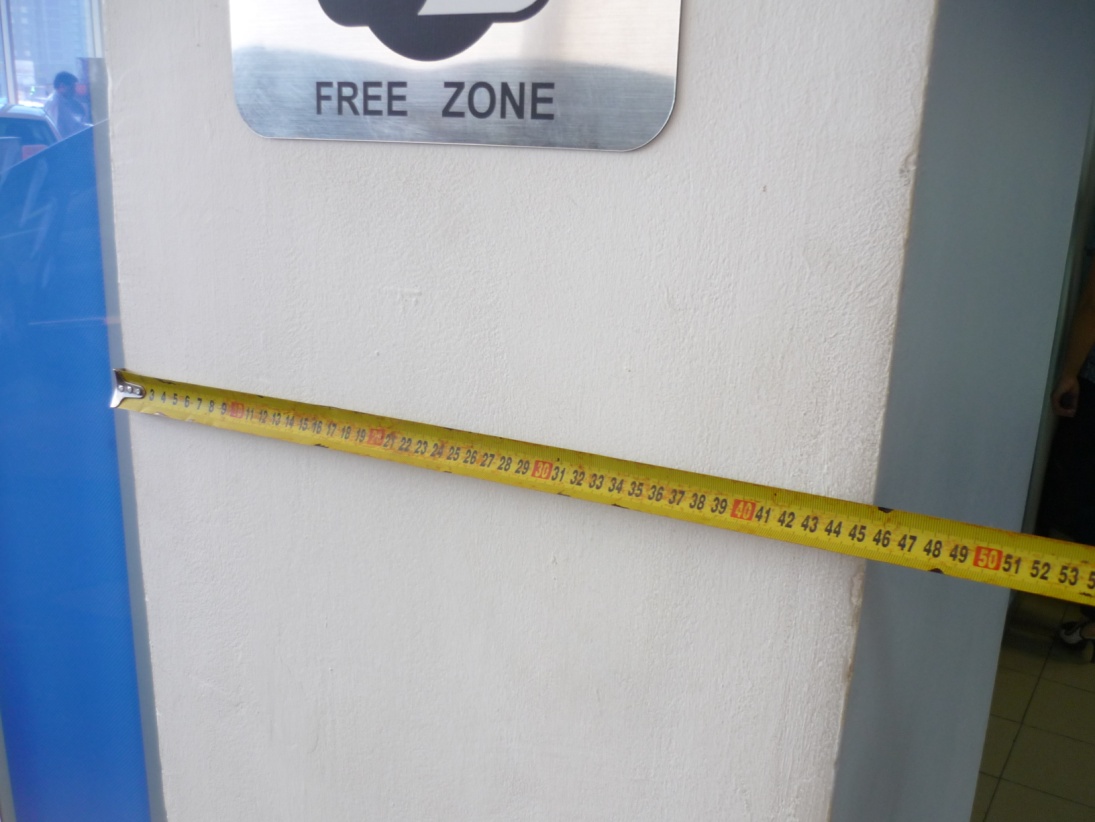

— ж/б колонны, сечением 450х420мм, и балки; несущие.
Дефектов и повреждений несущих конструкций (ж/б колонн и балок): разрушений защитного слоя бетона, сколов, трещин, оголения арматуры — не выявлено; техническое состояние — исправное, характеризующаяся отсутст-вием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационную пригодность.

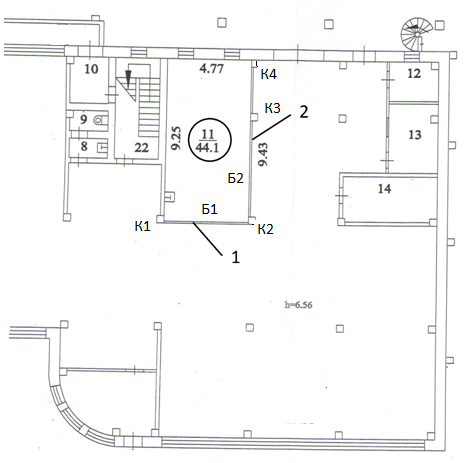

Рис. 1. Обследуемое помещение №11
2.3.2. Определение фактической прочности ж/б конструкций
Экспертом произведены измерения скорости распространения ультразвука в несущих железобетонных конструкциях для определения средней прочности на сжатие, класса и марки бетона.
Измерения производились ультразвуковым тестером УК1401, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности». Число и расположение контролируемых участков на конструкциях установлены с учетом требований ГОСТ 18105-86 «Бетоны. Правила контроля прочности».
По выполненным измерениям произведены расчеты средней прочности бетона, определены марка и класс по прочности бетона на сжатие. Результаты представлены в таблице 1.
Таблица 1
| №
участка замеров |
Скорость распространения
ультразвука на участках |
Ближайший класс бетона по прочности
на сжатие |
Марка бетона по прочности
на сжатие |
| Несущие монолитные железобетонные конструкции (колонны) | |||
| К1
К2 К3 К4 |
3670-3900 м/с
3890-3980 м/с 3680- 3800 м/с 3745-3880 м/с |
В 25
В 27.5 В 25 В 25 |
М 350
М 350 М 350 М 350 |
| Несущие монолитные железобетонные конструкции (балки) | |||
| Б1
Б2 |
3990-4200 м/с
3770 м/с |
В 27.5
В 25 |
М 350
М 350 |
Согласно техническим условиям «Бетоны тяжелые и мелкозернистые», табл. 6 соотношение между классами бетона по прочности на сжатие и растяжение и марками:
Таблица 6
| Класс бетона
по прочности |
Средняя прочность бетона
*, кгс/см
|
Ближайшая марка
бетона по прочности, М |
Отклонение ближайшей
марки бетона от средней прочности класса, %
|
| * Средняя прочность бетона рассчитана при коэффициенте вариации V, равном 13,5%, и обеспеченности 95% для всех видов бетонов, а для массивных гидротехнических конструкций при коэффициенте вариации V, равном 17%, и обеспеченности 90%.
|
|||
| В3,5 | 45,8 | M50 | +9,2 |
| B5 | 65,5 | M75 | +14,5 |
| B7,5 | 98,2 | M100 | +1,8 |
| B10 | 131,0 | M150 | +14,5 |
| B12,5 | 163,7 | M150 | -8,4 |
| B15 | 196,5 | M200 | +1,8 |
| B20 | 261,9 | M250 | -4,5 |
| B22,5 | 294,7 | M300 | +1,8 |
| B25 | 327,4 | M350 | +6,9 |
| B27,5 | 360,2 | M350 | -2,8 |
| B30 | 392,9 | M400 | +1,8 |
| B35 | 458,4 | M450 | -1,8 |
| B40 | 523,9 | M550 | +5,0 |
| B45 | 589,4 | M600 | +1,8 |
| B50 | 654,8 | M700 | +6,9 |
| B55 | 720,3 | M700 | -2,8 |
| B60 | 785,8 | M800 | +1,8 |
| B65 | 851,3 | M900 | +5,7 |
| B70 | 916,8 | M900 | -1,8 |
| B75 | 982,3 | M1000 | +1,8 |
| B80 | 1047,7 | M1000 | -4,6 |
При проектировании рекомендуется принимать оптимальные конструк-тивные параметры колонн, стен, перекрытий и фундаментных плит:
— для квадратных и круглых колонн, как правило, — не менее В25;
— для стен – не менее В20;
— для плоских плит перекрытий – не менее В20;
— для фундаментных плит – не менее В20.
В результате измерений скорости распространения ультразвука установлено, что прочность несущих железобетонных конструкций колонн и балок составляет: по классу — не менее В25 (по марке М350), что соответствует нормативным требованиям к минимальной прочности бетона для данного типа конструкций.
3. ВЫВОДЫ
В результате диагностического обследования экспертиза пришла к следующим выводам:
3.1. На основании данных, полученных в результате диагностического обследования, техническое состояние несущих железобетонных конструкций, в соответствии с положениями СП 13-102-2003, оценивается как исправное состояние, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационную пригодность.
3.2. Средняя прочность железобетонных конструкций, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности», соответствует классу бетона — не менее В25, что отвечает нормативным требованиям к минимальной прочности бетона для данного типа конструкций.
3.3. Конструктивная схема здания с учетом технического состояния и фактической прочности несущих конструкций: колонн и балок позволяет произвести снос ограждающих конструкций (стены 1, 2 на рис.1) не являющихся несущими.
3.4. При разработке рабочего проекта на перепланировку помещения с учетом сноса стен проектной организации, осуществляющей данный проект, рекомендуется выполнить поверочный расчет, учитывающий специфику проектного решения.

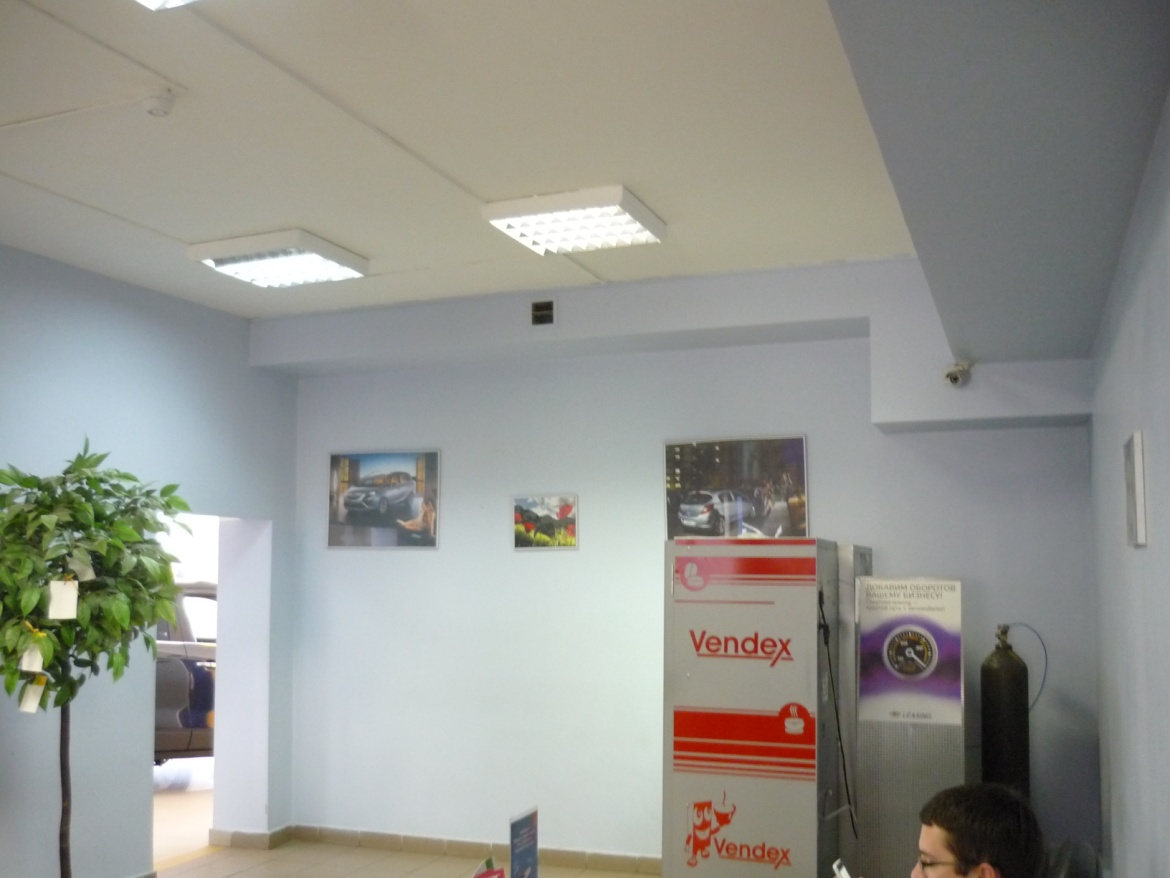

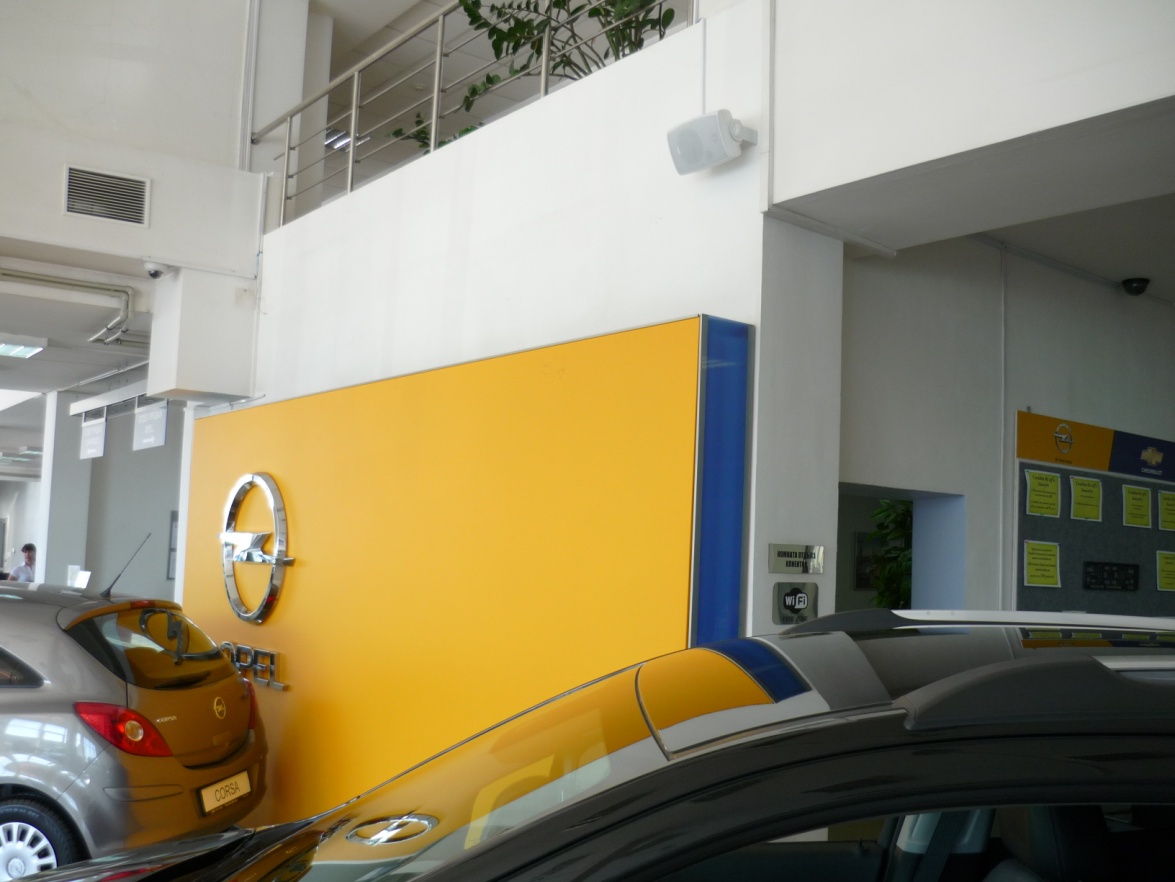

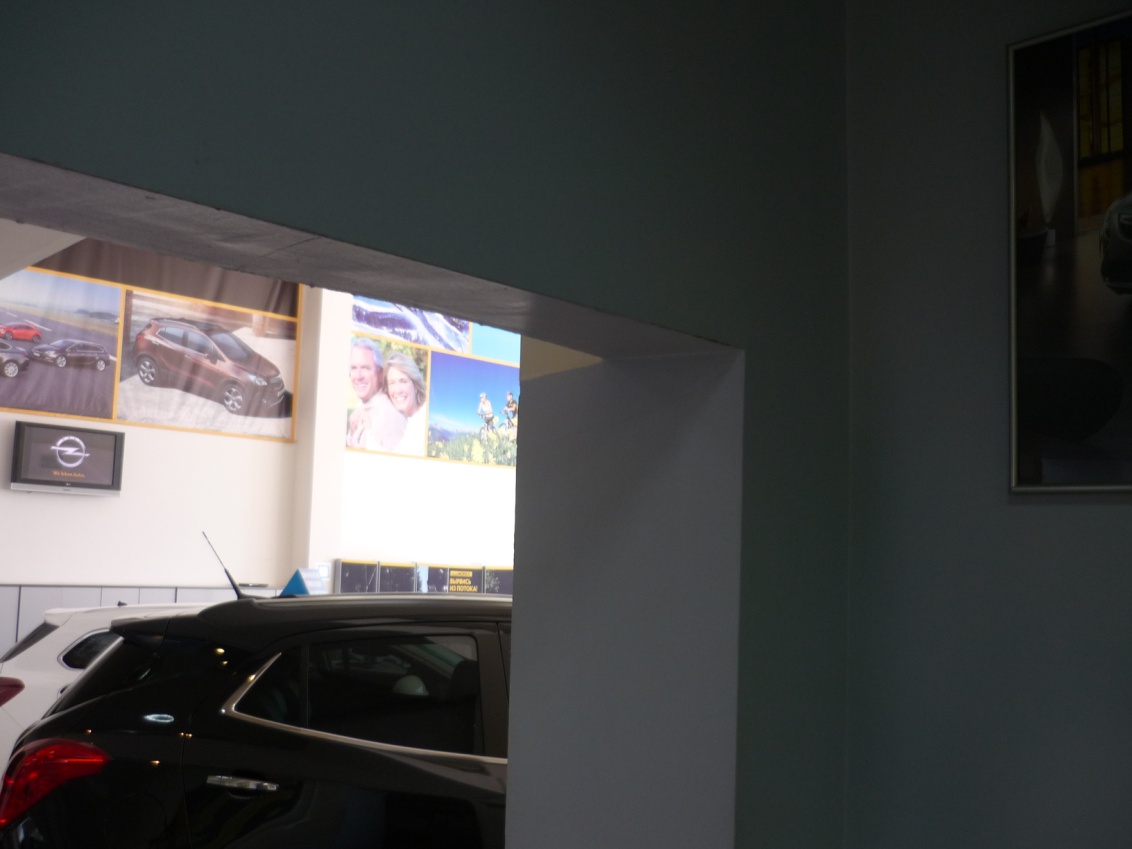

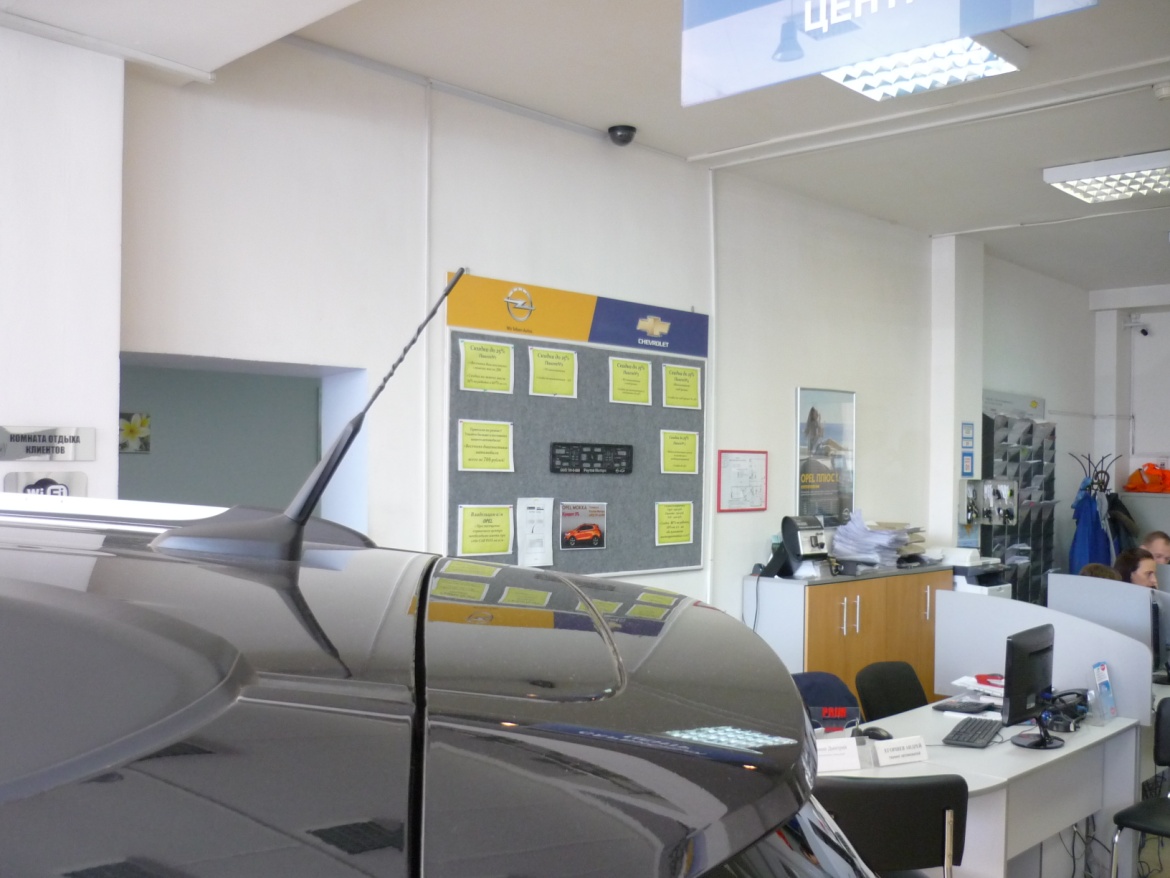

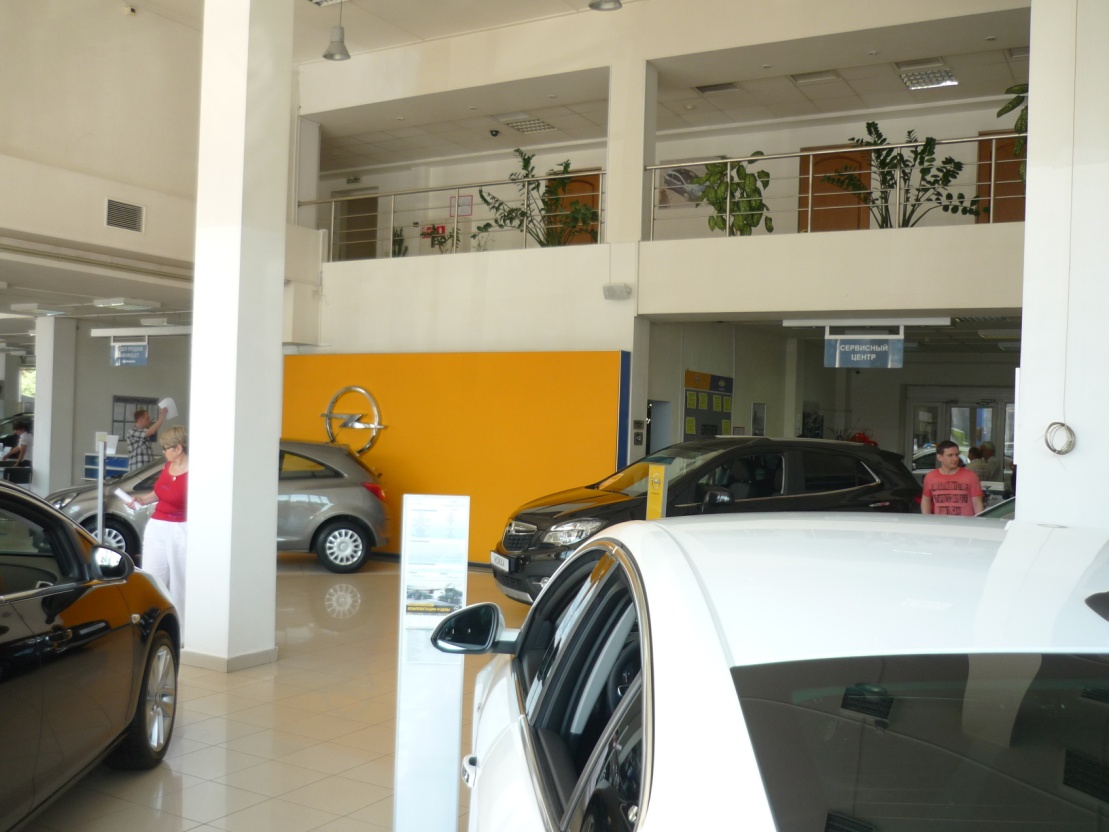

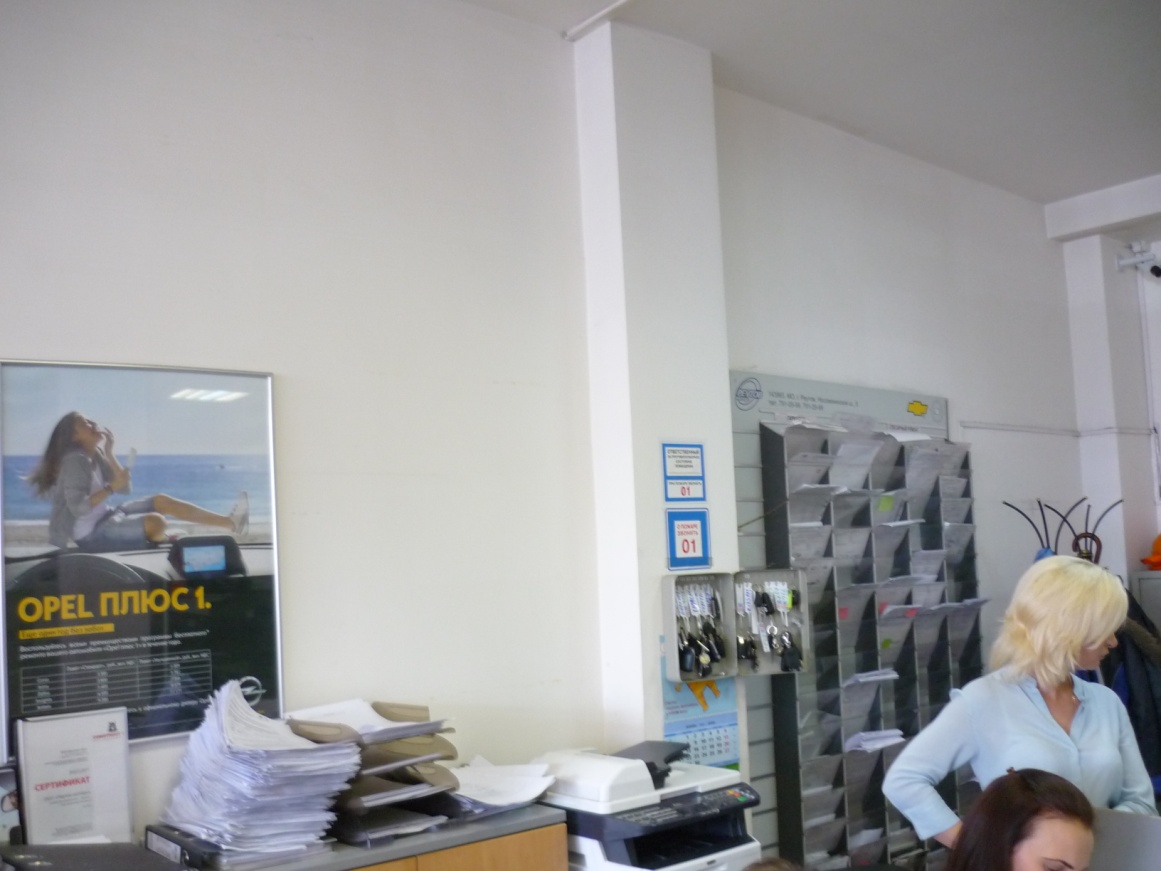

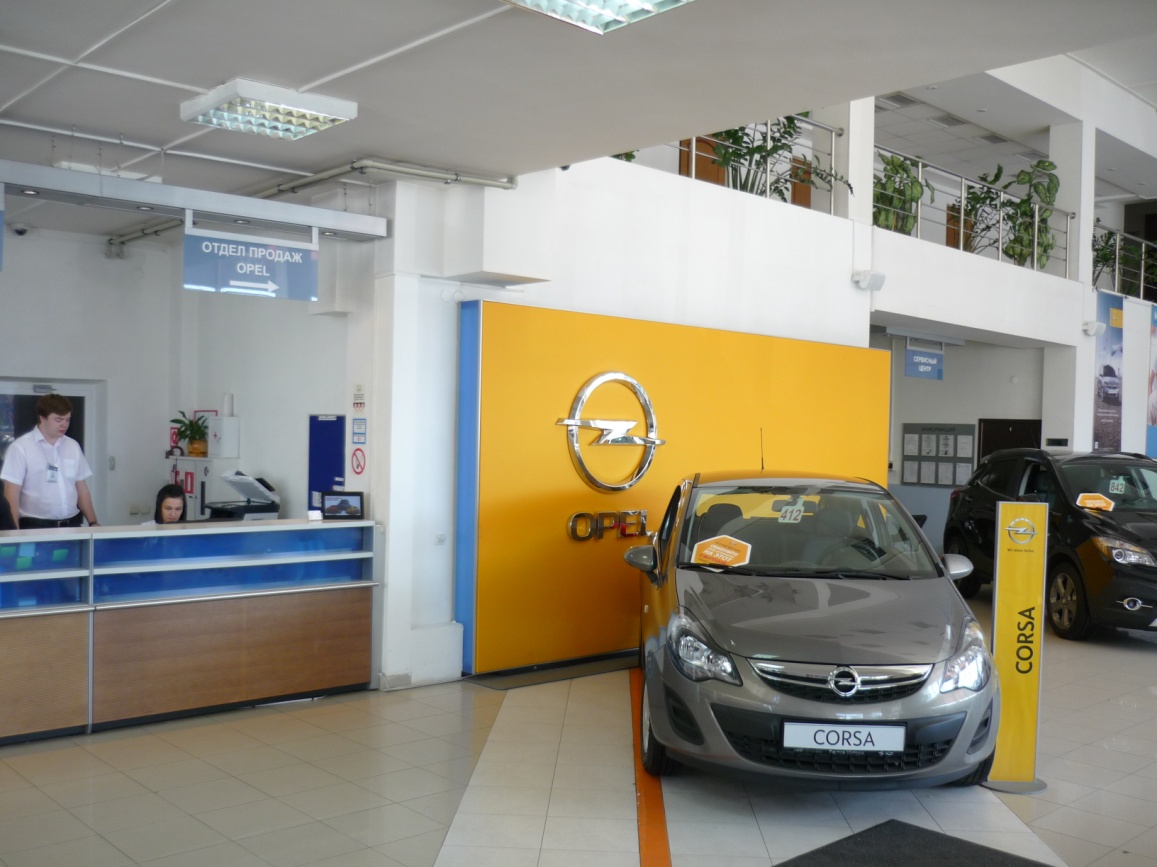

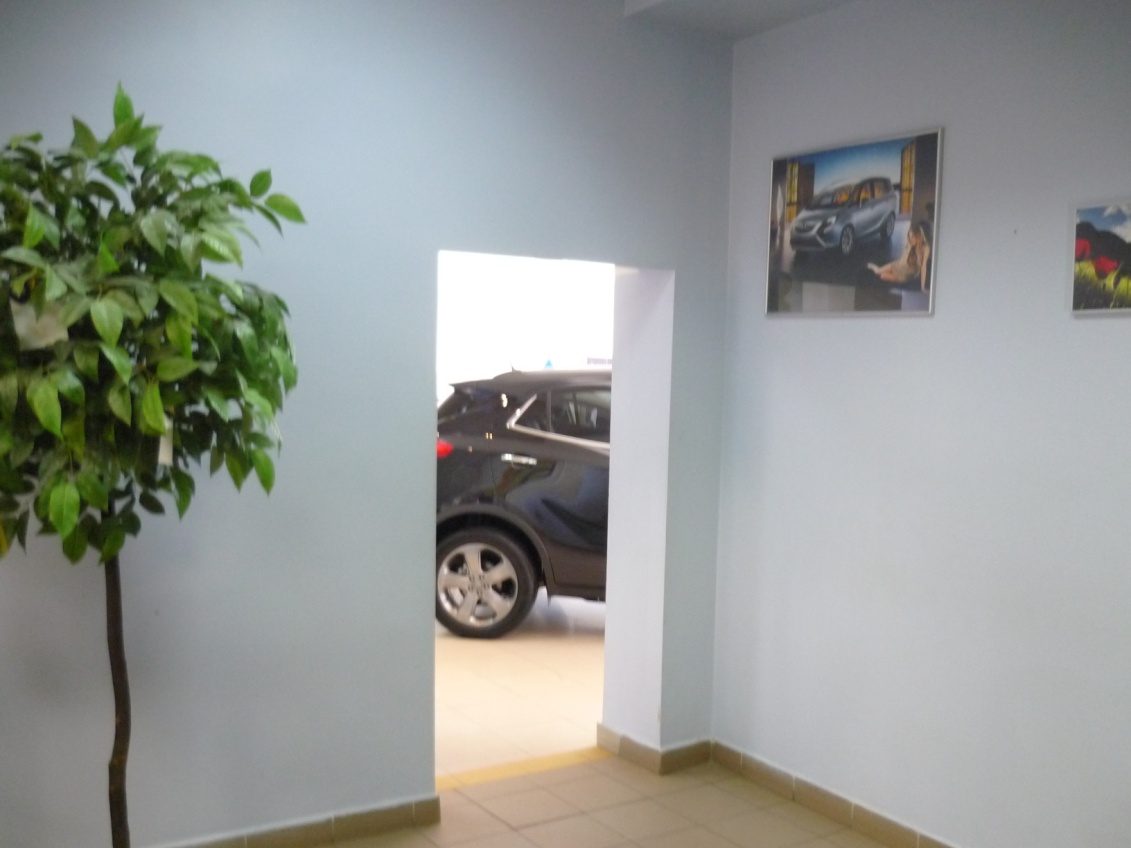

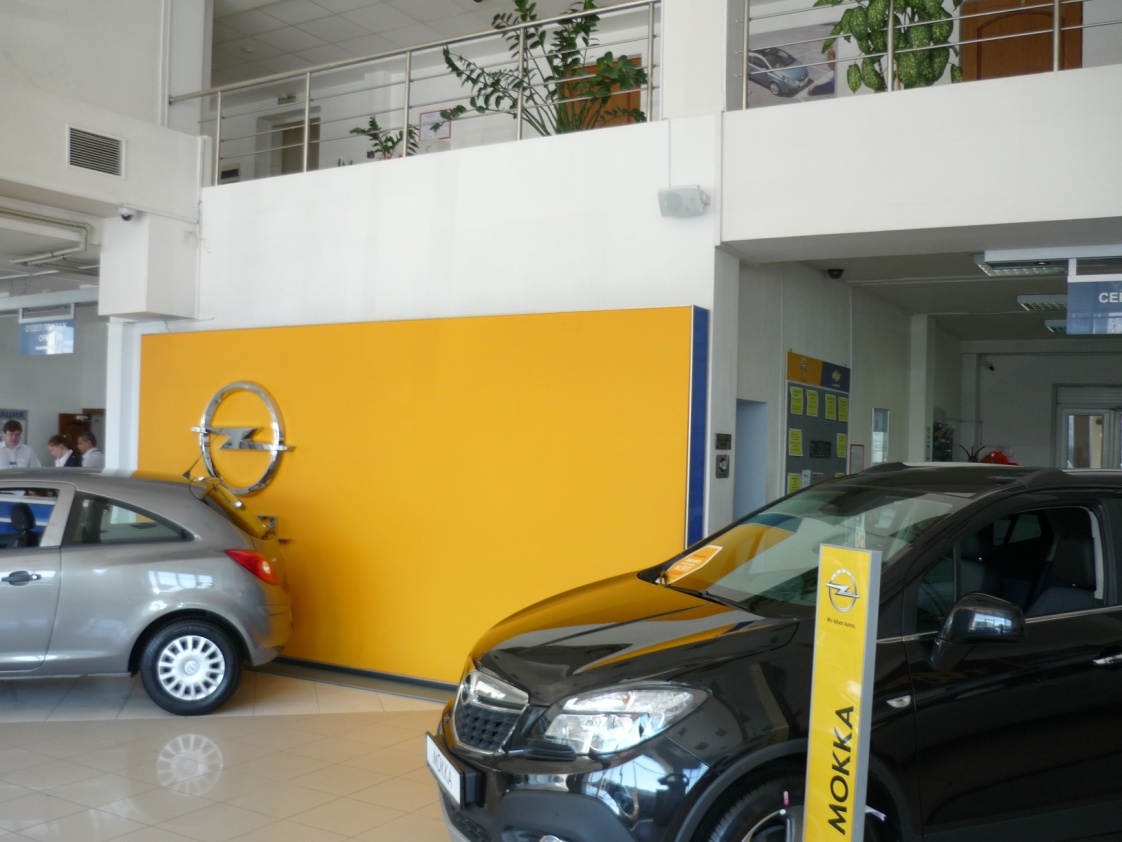

Фотографии
№1
№2
№3
№4
№5
№6
№7
№8
№9
№10
№11
№12
№13
