ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ: Определение технического состояния несущих стен лестничных клеток, на предмет соответствия с проектом с выдачей рекомендаций по их усилению.
2. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ
На основании Договора № 0120 от « 20 » января 2014г. экспертами было произведено визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений», и ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования и мониторинга технического состояния».
Произведены замеры геометрических характеристик в соответствии с ГОСТ 26433.2—95 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений».
Произведены замеры скорости распространения ультразвука в соответствии с ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности».
Экспертами произведен внешний осмотр объекта, с выборочным фиксированием на цифровую камеру «Panasonic DMC—FS40»; (см. Приложение № 1), что соответствует требованиям СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»,
Обмер геометрических параметров выполнялся с помощью измерительного инструмента:
– рулетка метрическая РФ6-7.5-25 по ГОСТ 7502- 98;
Оценка прочности кирпичных конструкций стен производилась ультразвуковым тестером УК 1401, зав. №401475 (свидетельство о поверке № 5360/23935/445, действительно до 21.02.2014 г.).
Классификатор основных видов дефектов в строительстве
и промышленности строительных материалов
Критический дефект — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.
Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.
Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.
Значительный дефект подлежит устранению до скрытия его последующими работами.
Дефектом является — каждое единичное отступление от проектных решений или неисполнение требований норм.
2.1. Выявленные дефекты и отклонения конструкций
Экспертами было установлено:

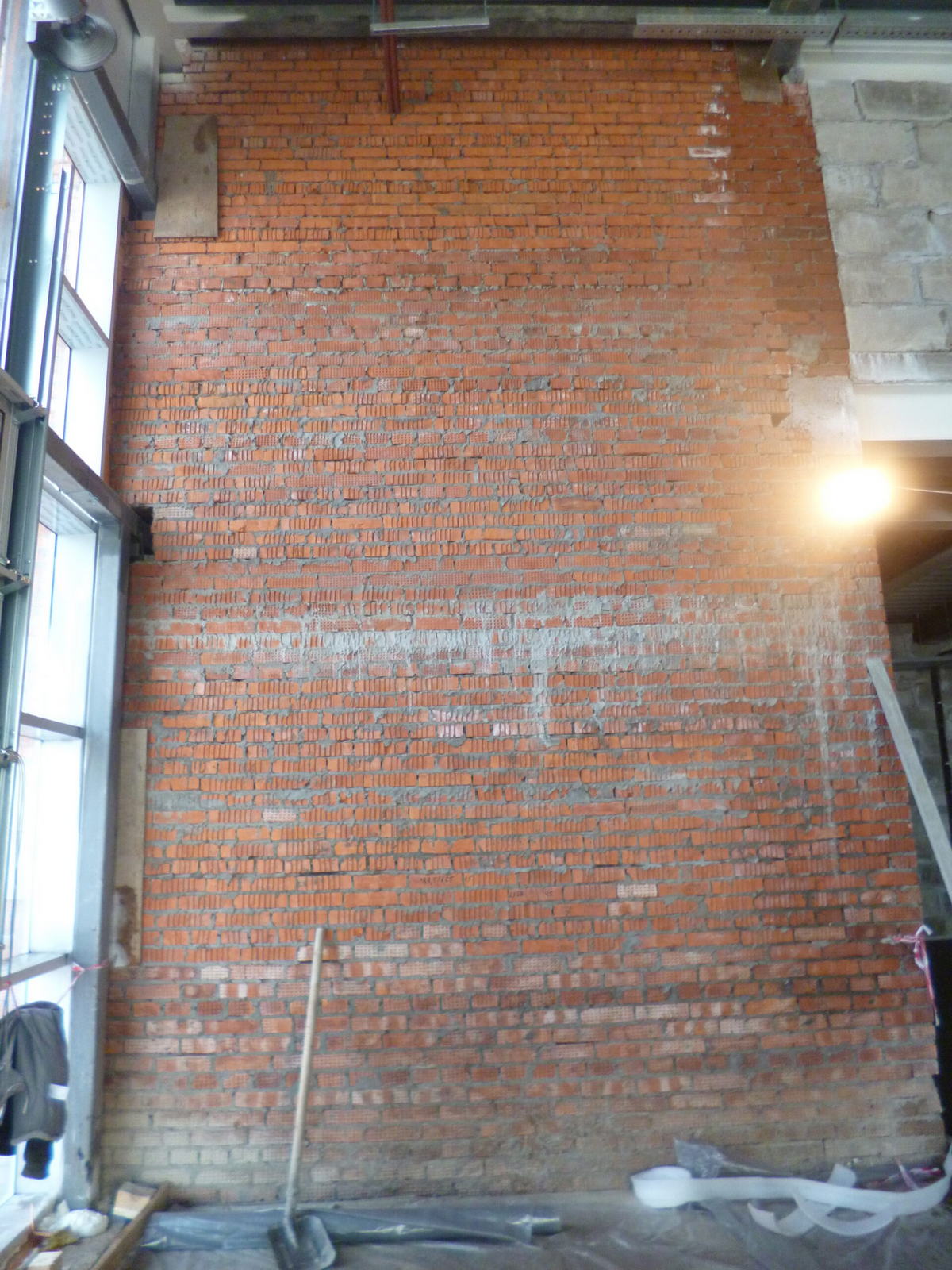

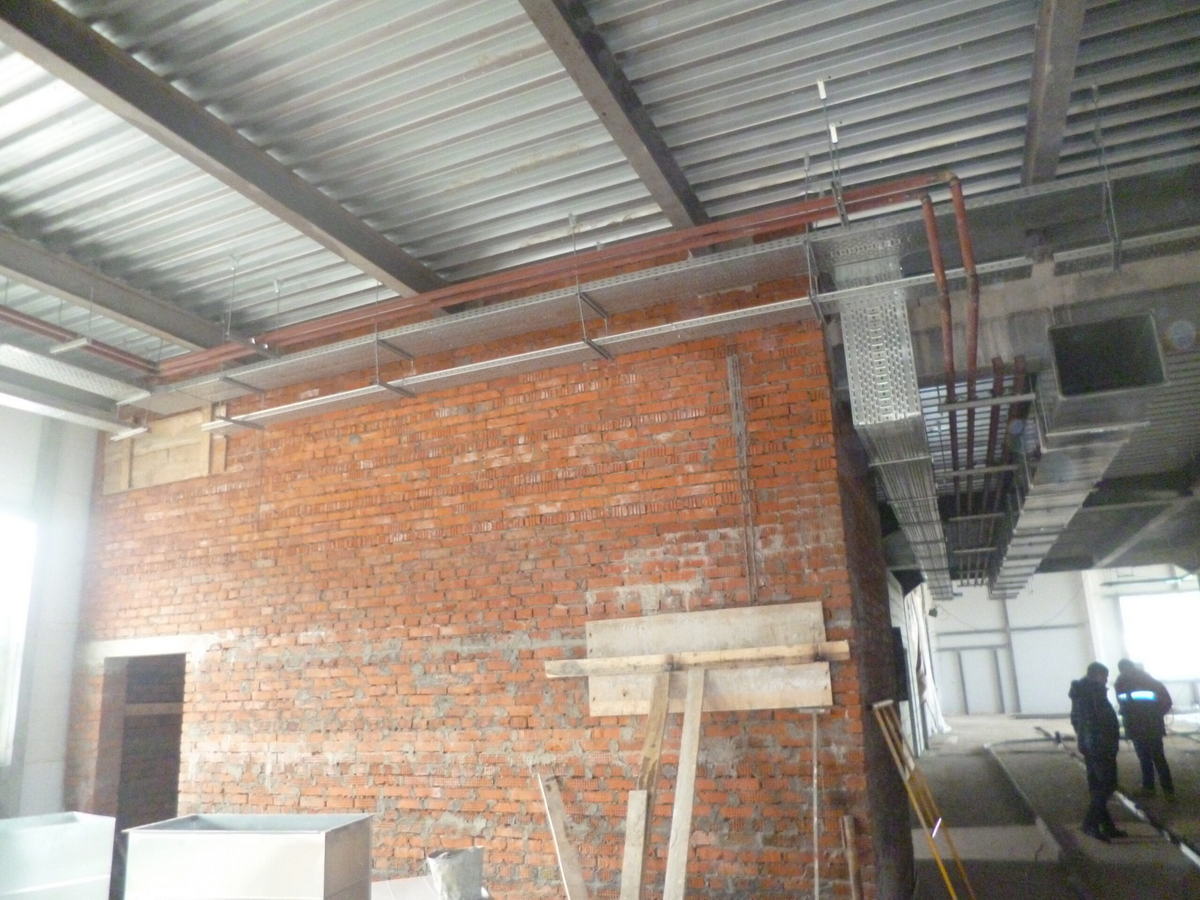

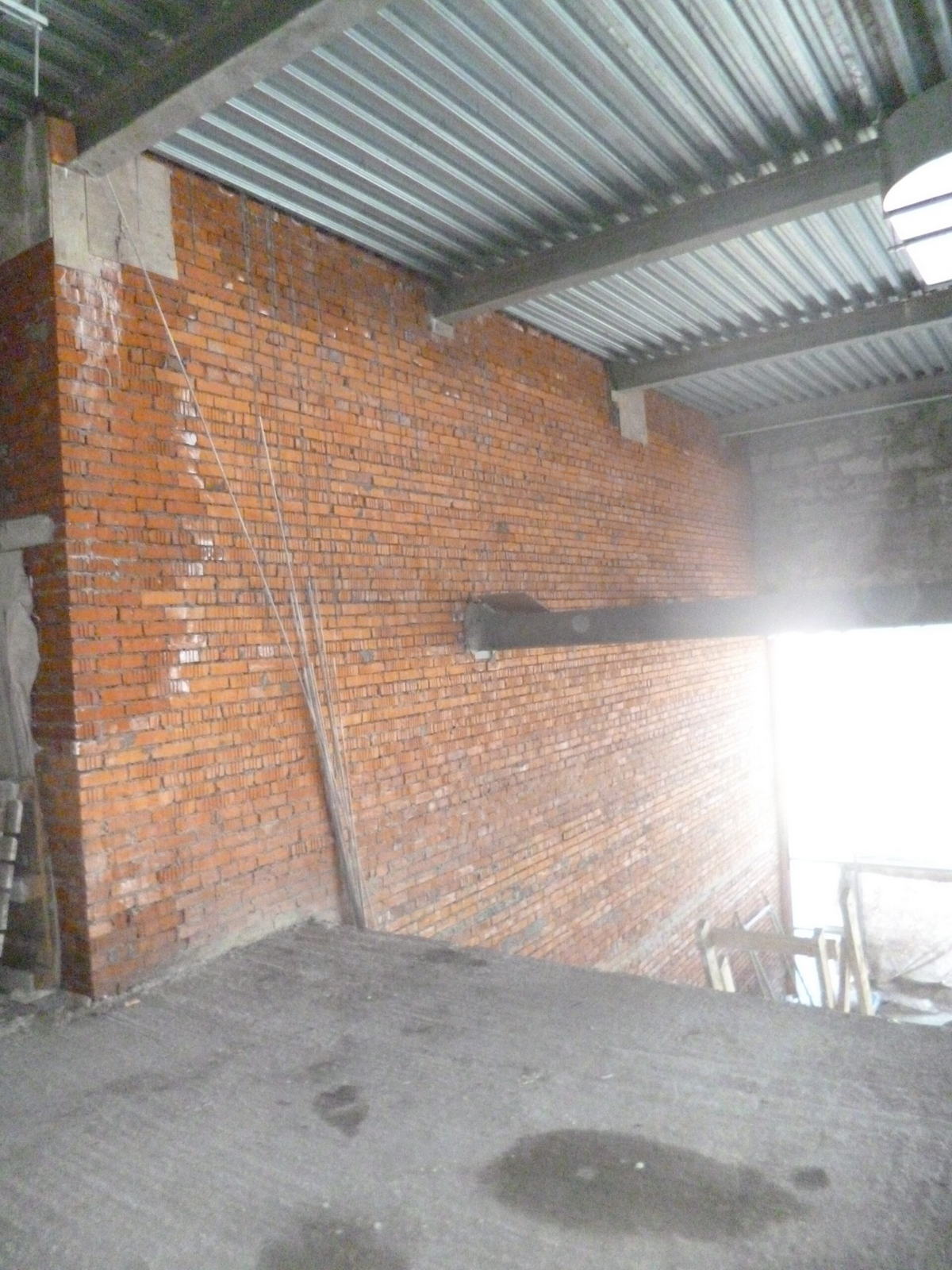

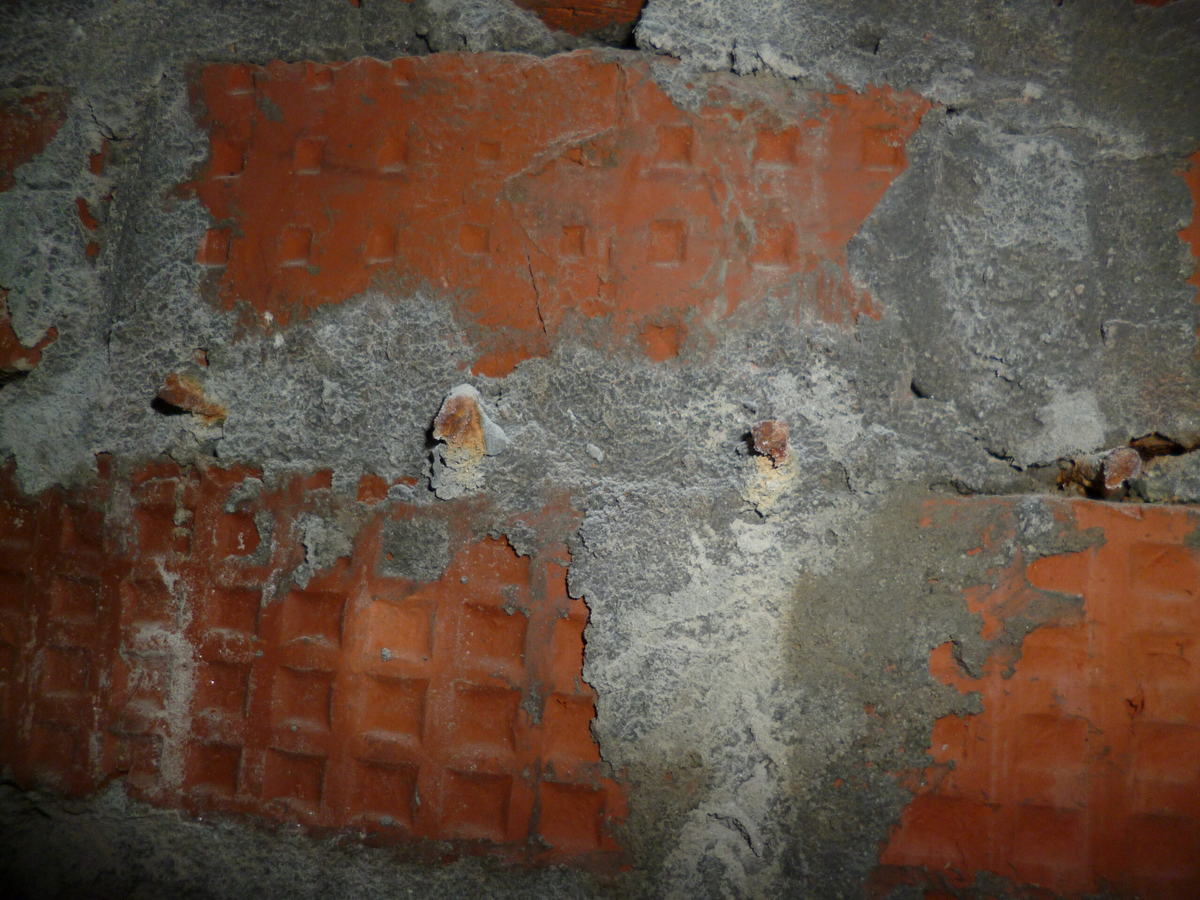

2.1.1. Кладка стен выполнена из полнотелого глиняного одинарного кирпича толщиной в один кирпич (250мм, см. фото № 1-4);

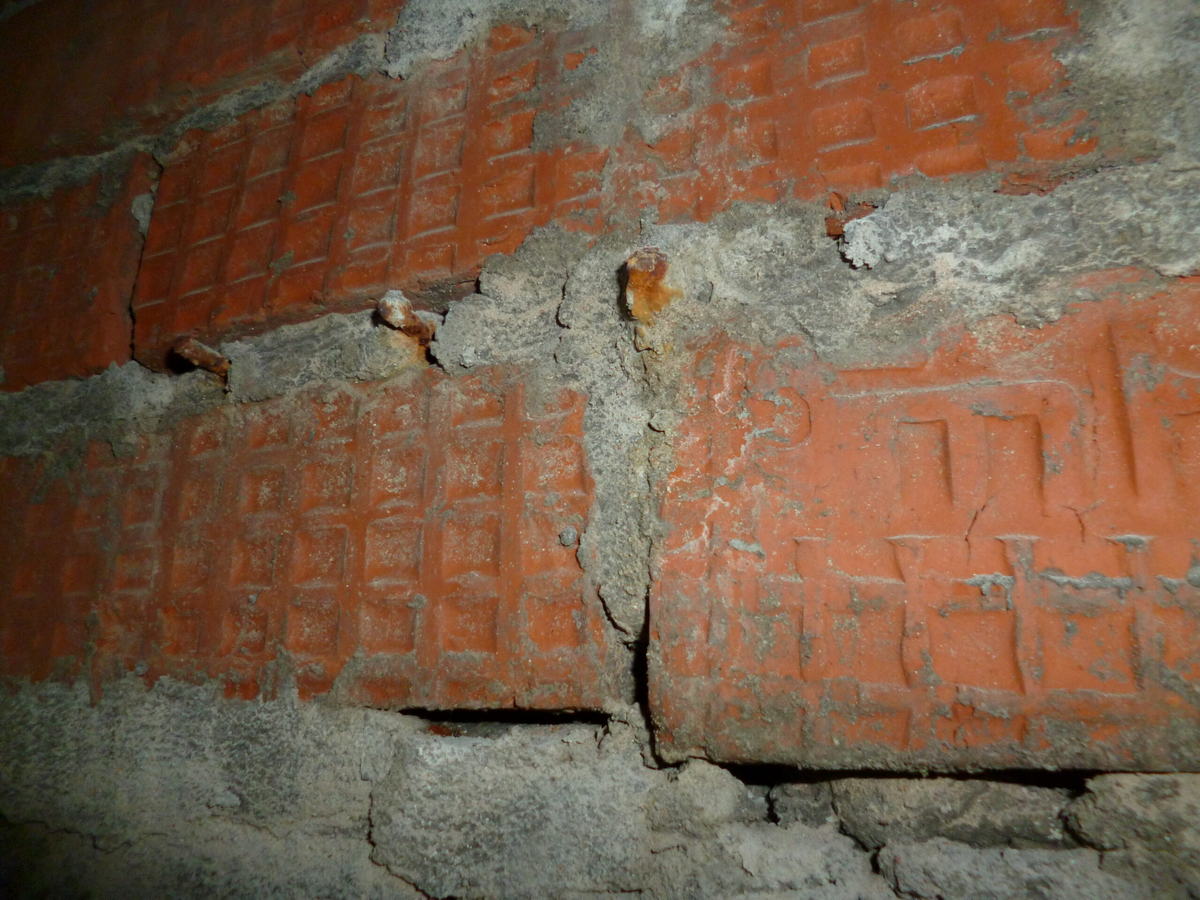

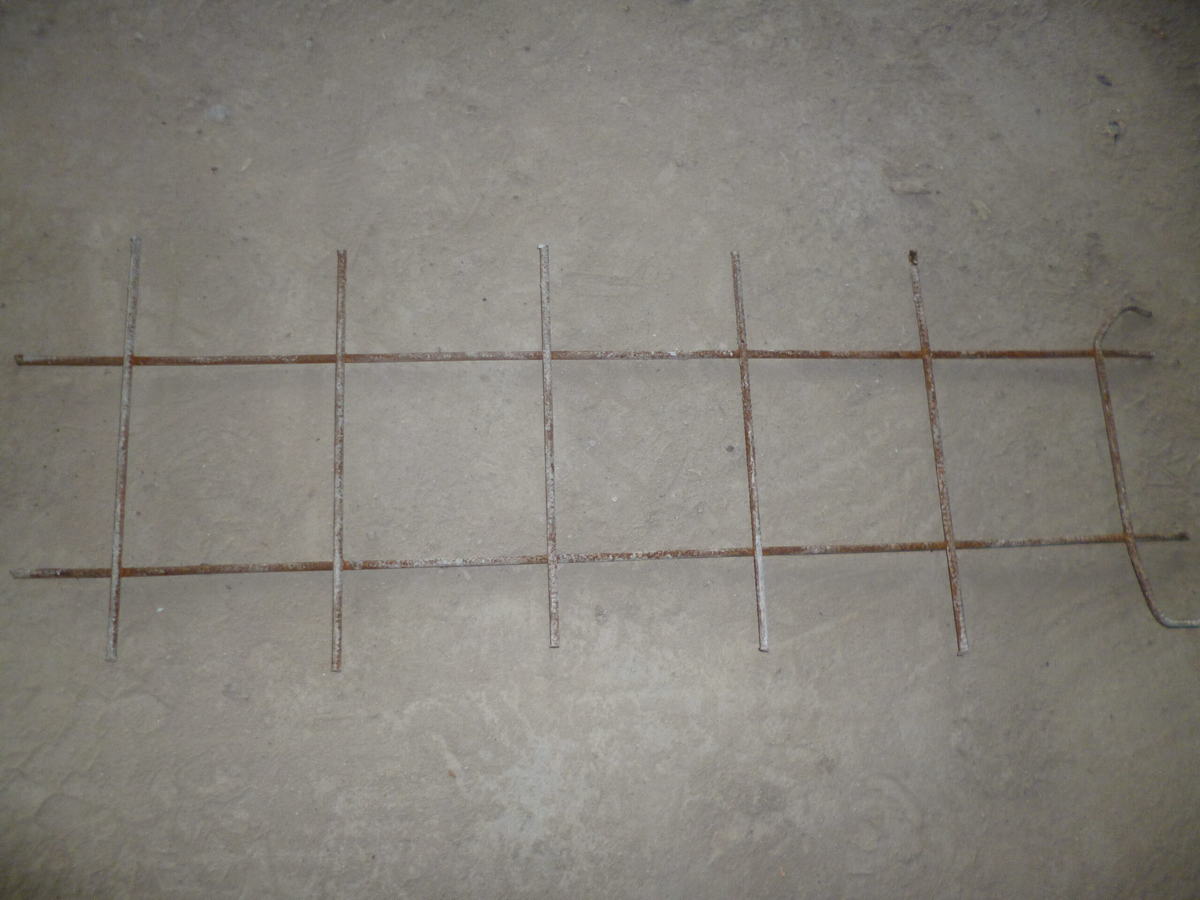

2.1.2. Кладка стен армирована сеткой 100х100х5 Вр-1 через каждые 5 рядов, перевязка швов кладки обеспечена (см. фото № 5-7);
2.1.3. Кладка стен выполнена без заметных отклонений геометрических размеров и от вертикали в соответствии с требованиями СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*;

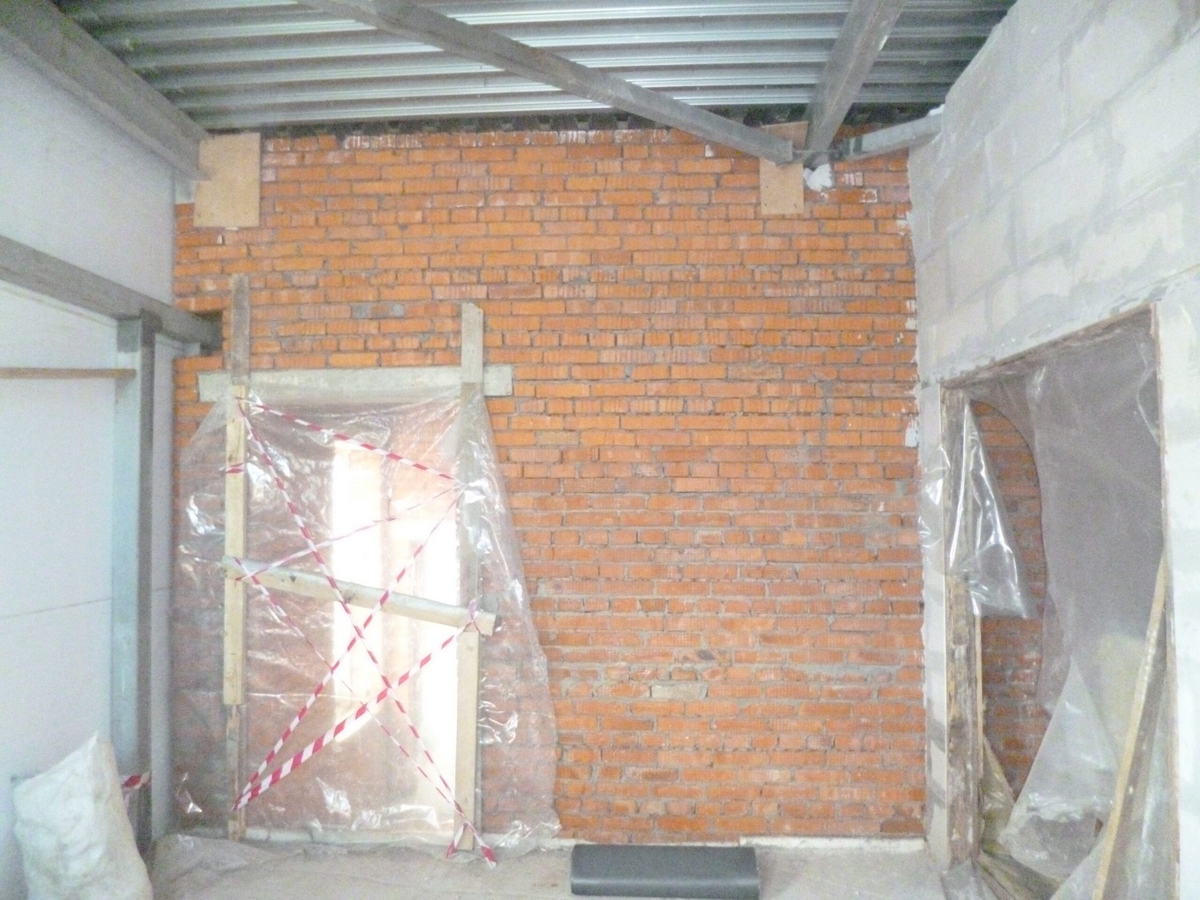

2.1.4. Над проемами установлены сборные ж/б перемычки марки Пр-8 (пролёт 1000мм), предусмотренные проектом (см. фото № 3, 4).
2.1.5. Кирпичная кладка не имеет видимых трещин и разрушений;

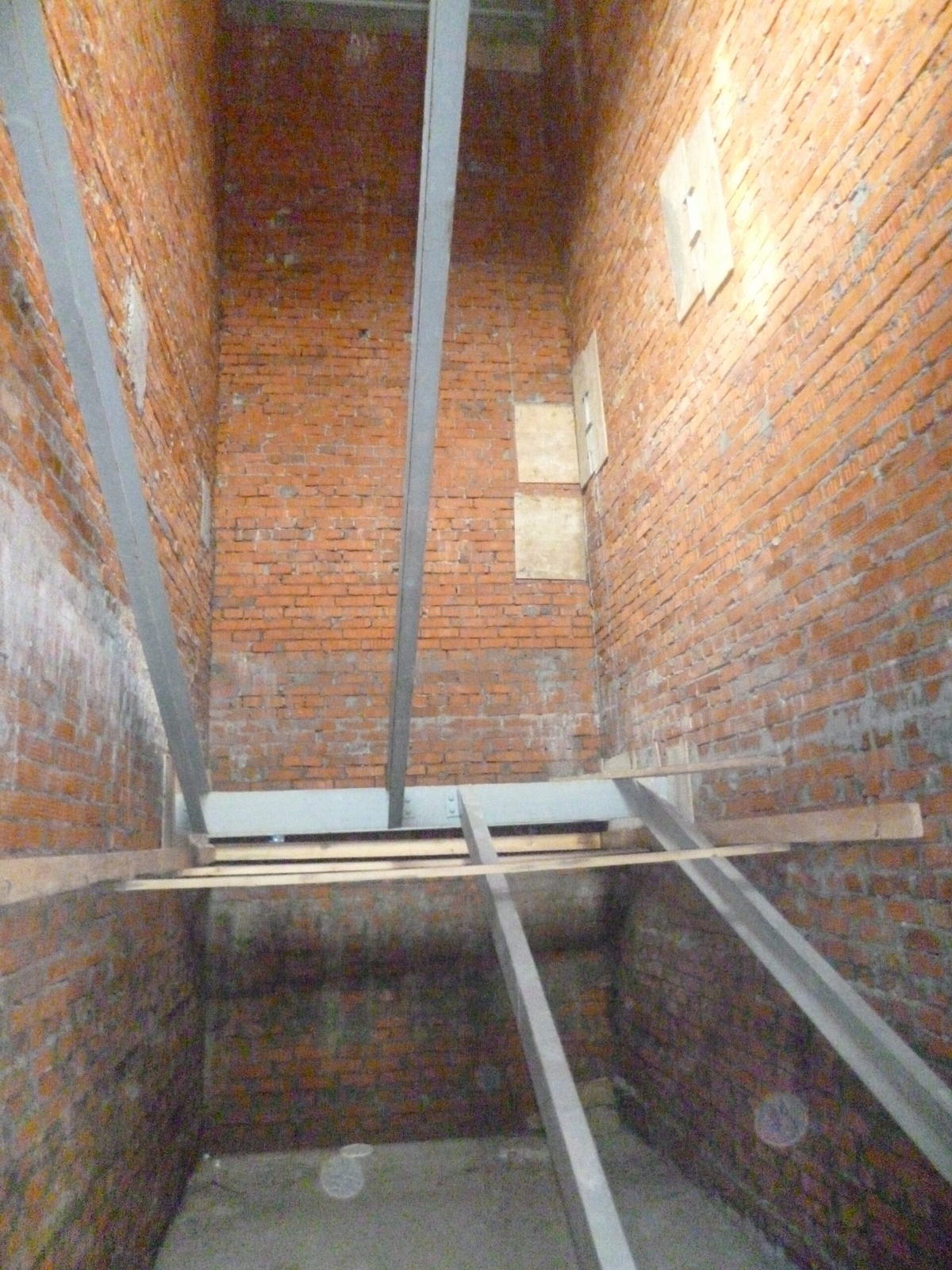

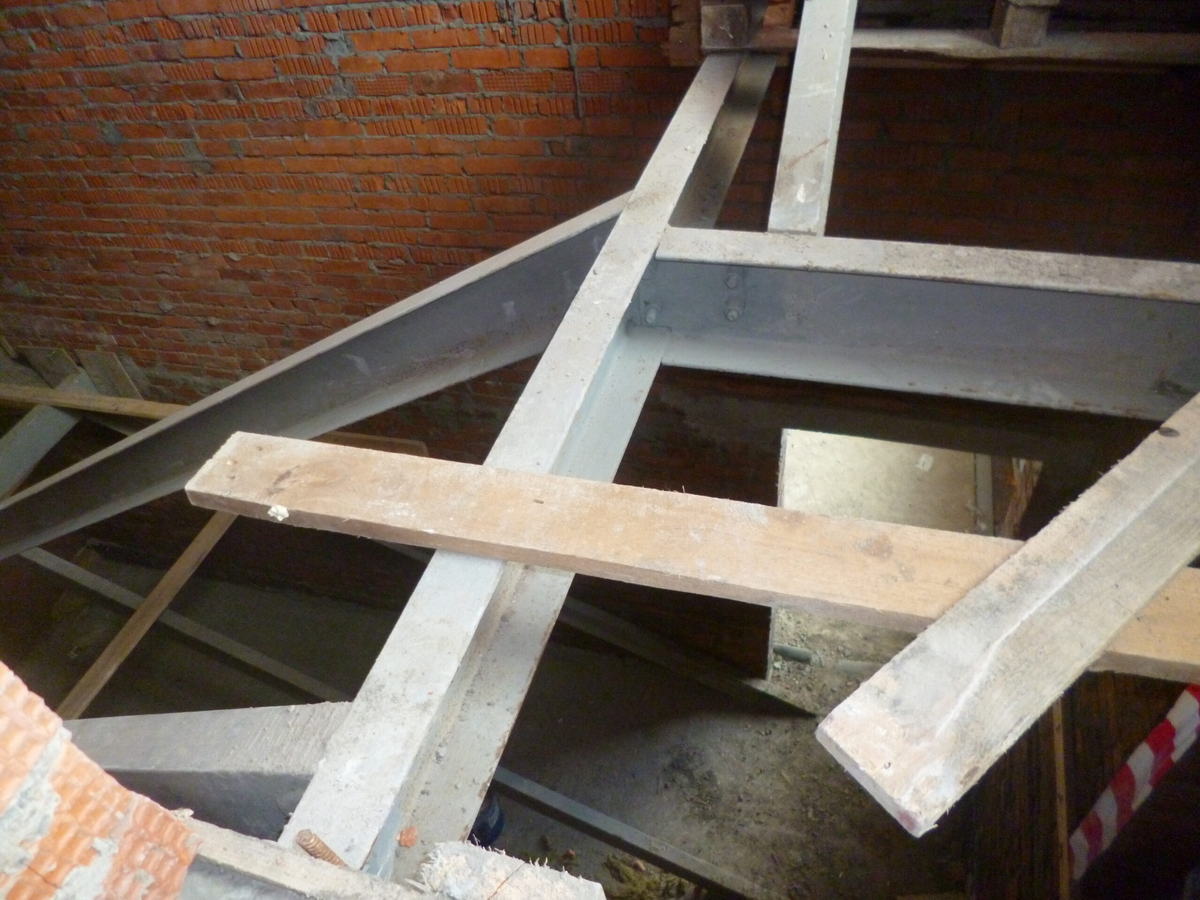

2.1.6. На момент обследования лестницы еще не достроены, смонтированы только стальные косоуры (см. фото № 8, 9).
2.1.7. Для производства кладочных работ (согласно документам о качестве материалов) применена сухая смесь цементно-песчаного раствора М200, что соответствует требованию записи в журнале авторского надзора от 08.09.2013г.
2.1.8. Согласно документам о качестве материалов, в кладке стен применен полнотелый глиняный кирпич марки М150 (нижняя часть кладки h=4м лестничной клетки №1, см. приложение 2) и М125(вся остальная кладка). Применение кирпича марки М125 является нарушением требования записи в журнале авторского надзора от 08.09.2013г.
2.1.9. С целью уточнения марки использованного кирпича были произведены замеры скорости распространения ультразвука в 11 точках, по выполненным измерениям произведены расчеты средней прочности кирпича стен лестничных клеток №1 и №2. Определена марка по прочности на сжатие, результаты занесены соответственно в таблицы №1 и №2.
Измерения производились ультразвуковым тестером УК 1401, согласно ГОСТ 24332-88 Кирпич и камни силикатные. Ультразвуковой метод определения прочности при сжатии.
Таблица № 1 (Лестничная клетка №1)
| №
Участка замера |
Скорость распространения ультразвука на участках конструкции | Средняя прочность по результатам замера, кгс/см2 |
Марка кирпича по прочности на сжатие | Марка
кирпича паспортная |
| 1 | 2497 | 126,52 | М150 | М125
и М150 |
| 2 | 2332 | 100,12 | М100 | |
| 3 | 2607 | 144,12 | М150 | |
| 4 | 2695 | 158,2 | М150 | |
| 5 | 2268 | 89,88 | М100 | |
| 6 | 2268 | 89,88 | М100 | |
| 7 | 2684 | 156,44 | М150 | |
| 8 | 2311 | 96,76 | М100 | |
| 9 | 2602,6 | 143,42 | М150 | |
| 10 | 2457 | 120,12 | М150 | |
| 11 | 2302 | 95,32 | М100 |
Средняя прочность кирпича стен составляет в среднем М100-150.
Таблица № 2 (Лестничная клетка №2)
| №
Участка замера |
Скорость распространения ультразвука на участках конструкции | Средняя прочность по результатам замера, кгс/см2 |
Марка кирпича по прочности на сжатие | Марка
кирпича паспортная |
| 1 | 2409 | 112,44 | М100 | М125
и М150 |
| 2 | 2290 | 93,4 | М100 | |
| 3 | 2290 | 93,4 | М100 | |
| 4 | 2563 | 137,08 | М150 | |
| 5 | 2467 | 120,12 | М150 | |
| 6 | 2827 | 179,32 | М150 | |
| 7 | 2827 | 179,32 | М150 | |
| 8 | 2772 | 170,52 | М150 | |
| 9 | 2257 | 88,12 | М100 | |
| 10 | 2530 | 131,8 | М150 | |
| 11 | 2420 | 114,2 | М100 |
Средняя прочность кирпича стен составляет в среднем М100-150.
3. ВЫВОДЫ
Целью экспертизы являлось определение технического состояния несущих стен двух лестничных клеток, на предмет соответствия с проектом и выдача рекомендаций по их усилению.
3.1. В результате проведенного диагностического обследования кладки кирпичных стен лестничных клеток №1 и №2 установлено:
3.1.1. Кирпичная кладка стен лестничных клеток в основном выполнена в соответствии с проектом и СНиП 3.03.01-87 Несущие и ограждающие конструкции, СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (см. пункты 2.1.1-2.1.5 настоящего документа);
3.1.2. Нарушение, приведенное в п. 2.1.8. настоящего документа, оценивается как критический дефект и требует безусловного устранения;
3.1.3. Так как исправление нарушения приведенного в п. 2.1.8 настоящего документа, возможно только при полном или частичном демонтаже кладки стен, а это приведет к большим материальным расходам, трудозатратам и продлит срок строительства, рекомендуется выполнить работы по усилению уже выполненной кладки.
4. РЕКОМЕНДАЦИИ ПО УСИЛЕНИЮ КЛАДКИ СТЕН
Исходя из соображений, приведенных в п.3.1.3 раздела «ВЫВОДЫ», рекомендуется усиление существующей кладки стен, по специальному проекту, разработанному на основании рекомендаций настоящего документа и в соответствии СНиП 3.03.01-87 Несущие и ограждающие конструкции, п.п.7.76, 7.77, 7.80, 7.82 и 7.85.
Усиление каменных конструкций реконструируемых и поврежденных зданий
7.76. Производство работ по усилению каменных конструкций реконструируемых и поврежденных зданий производится в соответствии с рабочими чертежами и проектом производства работ.
7.77. Перед усилением каменных конструкций следует подготовить поверхность: произвести визуальный осмотр и простукивание кладки молотком, очистить поверхность кладки от грязи и старой штукатурки, удалить частично разрушенную (размороженную) кладку.
7.80. Усиление каменных конструкций железобетонными или армированными растворными обоймами следует выполнять с соблюдением следующих требований:
— армирование выполнять связанными каркасами. Каркасы усиления должны фиксироваться в проектном положении при помощи скоб или крюков, забиваемых в швы кладки с шагом 0,8-1,0 м в шахматном порядке. Не допускается соединять плоские каркасы в пространственные точечной сваркой вручную;
— для опалубки следует применять разборно-переставную опалубку, щиты опалубки должны быть соединены жестко между собой и обеспечивать плотность и неизменяемость конструкции в целом;
— бетонную смесь укладывать ровными слоями и уплотнять вибратором, не допуская повреждения монолитности усиливаемого участка кладки;
— бетонная смесь должна иметь осадку конуса 5-6 см, фракция щебня — не более 20 мм;
— распалубку обойм производить после достижения бетоном 50% проектной прочности.
7.82. При усилении каменных стен внутренними анкерами необходимо отверстия в стене под анкера инъекцировать раствором.
Основные скважины под анкера следует располагать в шахматном порядке с шагом 50-100 см при ширине раскрытия трещин 0,3-1 мм и 100-200 см при раскрытии трещин 3 мм и более. В местах концентрации мелких трещин следует располагать дополнительные скважины.
Скважины необходимо сверлить на глубину 10-30 см, но не более 1/2 толщины стены.
7.85. При усилении каменной кладки контролю подлежат:
— качество подготовки поверхности каменной кладки;
— соответствие конструкций усиления проекту.
На основании метода, предложенногоСНиП 3.03.01-87 Несущие и ограждающие конструкции, п.п.7.76, 7.77, 7.80, 7.82 и 7.85, для данного конкретного случая, предлагается усиление кирпичных стен лестничных клеток согласно «Схеме усиления», приведенной в приложении 4.
Данные рекомендации имеют цель компенсировать потери несущей способности кирпичных стен, в связи с применением кирпича заниженной марки (М125 вместо М150).
Фото № 1 Фото № 2
Фото № 3 Фото № 4
Фото № 5 Фото № 6
Фото № 7 Фото № 8
Фото № 9
