Проведённый технический аудит открытой деревянной площадки в парке искусств

Экспертный отчёт о состоянии открытой деревянной площадки: выявлены дефекты, проведены поверочные расчёты, выдано заключение и рекомендации по усилению конструкции. Оптимальный выбор материалов и схемы усиления.

площадки

Тип
Кейс
Год
2026
Темы
площадки

Материал обезличен: адреса, имена, номера договоров и дел скрыты.

В июне 2024 года в парке искусств в Москве была проведена строительная экспертиза открытой деревянной площадки, обслуживаемой нестационарными кашпо. Оказано всестороннее обследование конструкций, включая визуальный и инструментальный анализ, поверочные расчёты и оценку несущей способности. В результате экспертизы выявлены существенные дефекты и недостатки в конструкции, а также предложены конкретные меры по усилению, обеспечивающие безопасную эксплуатацию площадки при предполагаемых нагрузках.

1. Общая характеристика объекта

Показатель Значение
Тип объекта Открытая деревянная площадка (1‑этажный каркас)
Площадь 83 × 35 м
Высота над уровнем земли 0,4–0,8 м
Климатический район III снеговый, I ветровой
Геологические условия Не уточнено (данные отсутствуют)
Период эксплуатации В настоящее время активно используется

2. Цель и задачи исследования

  1. Выявить конструктивные и геометрические характеристики площадки.
  2. Идентифицировать дефекты и повреждения конструкций.
  3. Провести поверочные расчёты на несущую способность с учётом действующих и планируемых нагрузок.
  4. Сформировать рекомендации по усилению конструкций и улучшению эксплуатационной безопасности.

3. Сведения о специалисте и методика обследования

Параметр Данные
Квалификация эксперта Высшее техническое образование, более 10 лет опыта в строительных экспертизах.
Используемое оборудование Лазерный дальномер, метрика, линейка, штангенциркуль.
Методика 1) Подготовительные работы (обзор проектной документации); 2) Визуальный осмотр; 3) Инструментальное измерение с фиксацией результатов; 4) Поверочные расчёты по СП 20.13330.2016 и СП 64.13330.2017.

4. Краткая характеристика конструкции

Элемент Размеры Материал Конструктивная особенность
Опорные стойки 150 × 150 мм Сосна 2‑сорта Брусья, 1 м высоты
Продольные балки 50 × 160 мм (нижняя терраса), 45 × 150 мм (верхняя) Сосна 2‑сорта Больтные соединения
Поперечные балки 45 × 160 мм (нижняя), 45 × 150 мм (верхняя) Сосна 2‑сорта Саморезы через металлические уголки
Настил 130 × 45 мм Сосна 2‑сорта Саморезы к поперечным балкам
Каскадные нагрузки Кашпо 1,0–2,1 м³, вес 1800 кг/м²

5. Выявленные дефекты

  1. Утраченный окрасочный слой и поверхностный износ без снижения сечения.
  2. Недостаточное крепление настила – частично отсутствуют саморезы.
  3. Прогибы и смещения балок из‑за перегрузки и снижения несущей способности.
  4. Плохое закрепление поперечных балок – не полностью скреплены.

6. Поверочные расчёты

6.1. Оценка несущей способности продольных балок

  • Сила сопротивления к изгибу: R = 8,63 МПа.
  • Коэффициент использования: 4,118 (приложение к изгибу) и 2,689 (поперечная сила).
  • Вывод: несущая способность под действующими нагрузками недостаточна.

6.2. Оценка несущей способности поперечных балок

  • Коэффициент использования: 0,119 (приложение к изгибу).
  • Вывод: несущая способность достаточна, но при планируемых нагрузках риск увеличивается.

6.3. Оценка несущей способности настила

  • Коэффициент использования: 0,13 (поперечная сила).
  • Вывод: достаточно для планируемых нагрузок.

6.4. Оценка несущей способности стойки

  • Коэффициент использования: 0,878 (сжатие).
  • Вывод: достаточно.

7. Рекомендации по усилению

Элемент Предложенные меры
Продольные балки Установить дополнительные опоры (шаг ≤ 2,0 м) под каждой балкой, использовать брусья 150 × 150 мм.
Поперечные балки Добавить опору в середине пролёта (шаг 0,5 м → 0,25 м) и закрепить крепёж более надёжно (саморезы).
Качпо При учёте планируемого веса (до 1800 кг/м²) усилить настил до 50 × 150 мм.
Общее крепление Заменить дефектные балки, усилить фиксацию саморезами, проверить и при необходимости заменить все соединения.
Контрольные работы Проводить периодический осмотр каждые 6 мес. и при необходимости корректировать план усиления.

8. Итоги экспертизы

  1. Техническое состояние площадки – ограниченно‑работоспособное.
  2. Несущая способность – под действующими нагрузками недостаточна, особенно продольные балки.
  3. Необходимость усиления – обязательно для безопасной эксплуатации при предполагаемых нагрузках от кашпо и пешеходного трафика.
  4. Дефекты – из‑за перегрузки и износа, требующие замены и дополнительного крепления.

9. Заключение

Объект удовлетворяет требованиям безопасности после выполнения предложенных мер по усилению конструкций. Рекомендуется согласовать план работ с заказчиком, определить сроки и порядок выполнения. При соблюдении рекомендаций эксплуатационная безопасность площадки будет гарантирована на ближайшие 20‑30 лет.

Приложения (уточнённые)

  1. Программа обследования – описание работ и методик.
  2. Фотоматериалы – от общей фотографии площадки до деталей дефектов.
  3. Дипломы специалиста – подтверждение квалификации эксперта.
  4. Разрешительные документы – регистрационные данные организации.

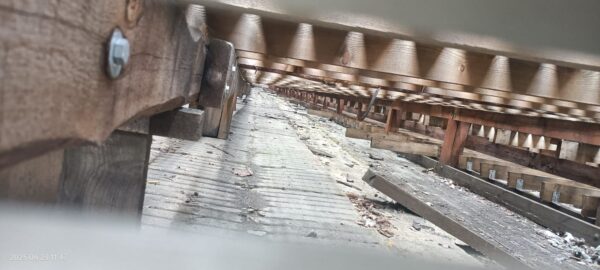

Проведённый технический аудит открытой деревянной площадки в парке искусств — фото 1

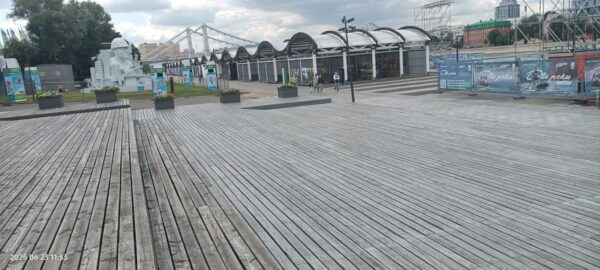

Проведённый технический аудит открытой деревянной площадки в парке искусств — фото 2

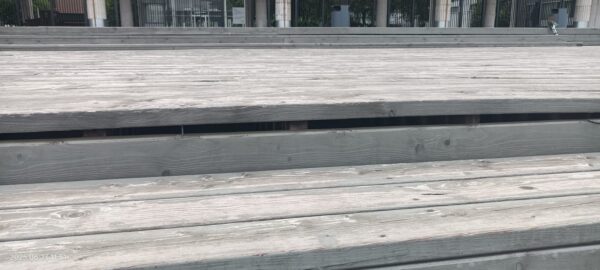

Проведённый технический аудит открытой деревянной площадки в парке искусств — фото 3

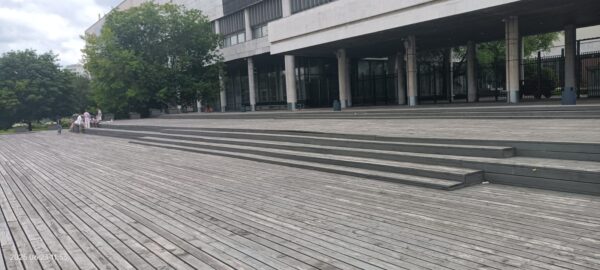

Проведённый технический аудит открытой деревянной площадки в парке искусств — фото 4
Проведённый технический аудит открытой деревянной площадки в парке искусств — фото 5

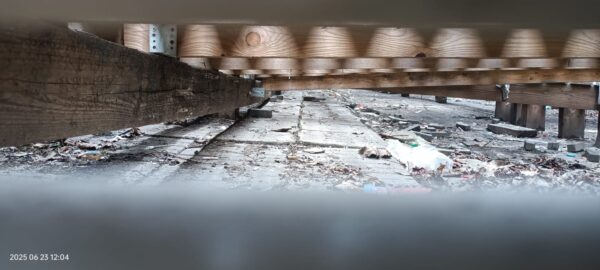

Проведённый технический аудит открытой деревянной площадки в парке искусств — фото 6
