Расчет фактического сечения предъявленной трубы стальной электросварной прямошовной (далее Шпунт), для проверки соответствия ГОСТу 10704-91
Цель расчета определение фактического сечения трубы стальной электросварной прямошовной.
Исходные данные

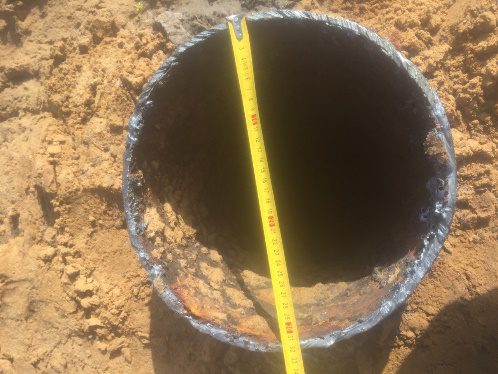

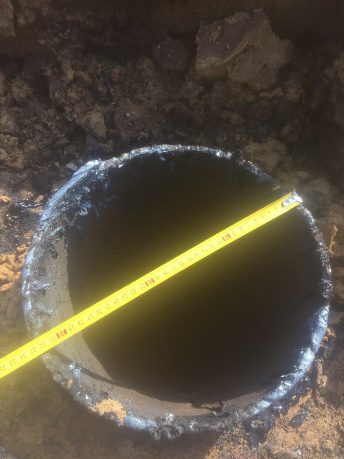

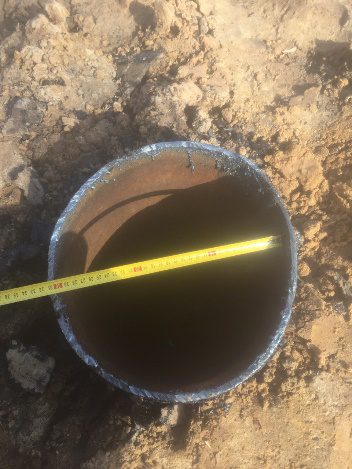

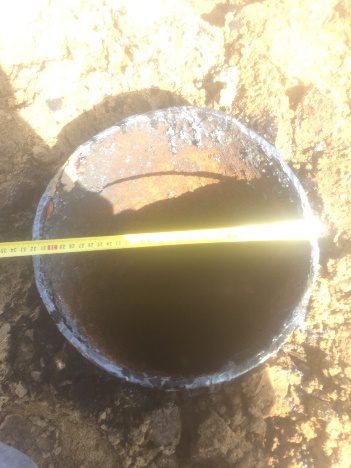

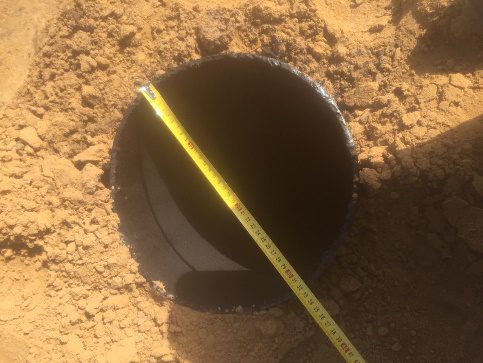

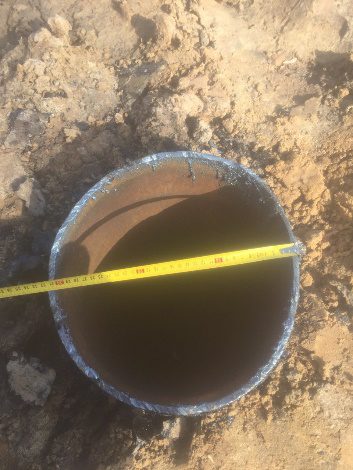

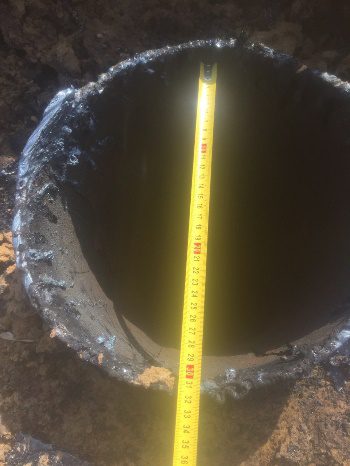

Предъявлены 60 шпунтов, установленных в грунт. Замер произведен, выборочно на 6ти шунтах:
| Установленный размер | Замер 1 | Замер 2 | Замер 3 | Замер 4 | Замер 5 | Замер 6 |
| Наружный диаметр | 330 | 325 | 320 | 325 | 325 | 323 |
| Внутренний диаметр | 315 | 310 | 304 | 310 | 311 | 309 |
| Толщина стенки | 7,5 | 7,5 | 8 | 7,5 | 7 | 7 |

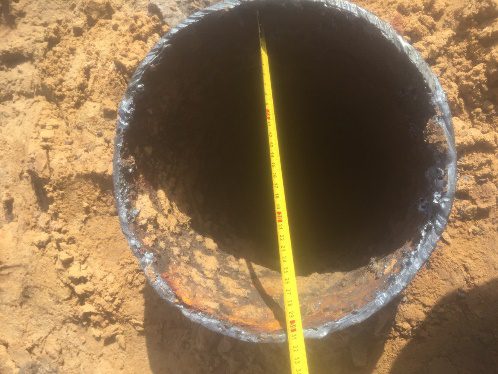

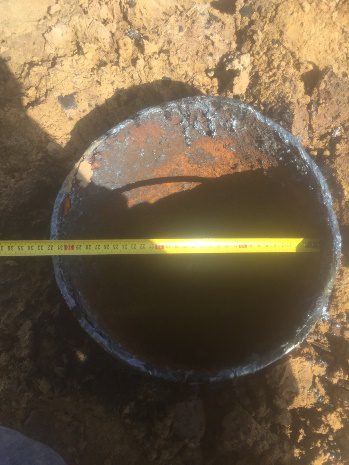

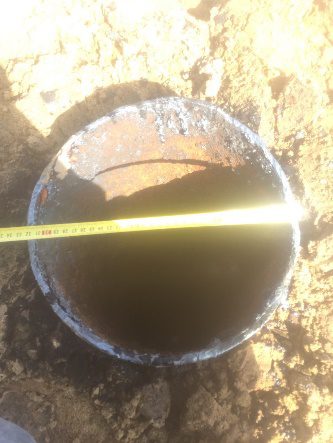

Все измерения произведены рулеткой KROFT (арт202205 — 5мх19мм) с фотофиксацией на телефон iPhone 6.
Расчет
определяем среднее значение диаметра и сечения стенки шпунта:
средний наружный диаметр
dнср=(dн1+dн2+dн3+dн4+dн5+dн6)/6
dнср=(330+325+320+325+325+323)/6=324мм.
средний внутренний диаметр
dвср=(dв1+dв2+dв3+dв4+dв5+dв6)/6
dвср=(315+310+304+310+311+309)/6=324мм.
среднее значение толщины стенки
Sср=(S1+S2+S3+S4+S5+S6)/6
Sср=(7,5+7,5+8+7,5+7+7)/6=7.4мм
Проверочный расчет:
На основании ГОСТ 10704-91

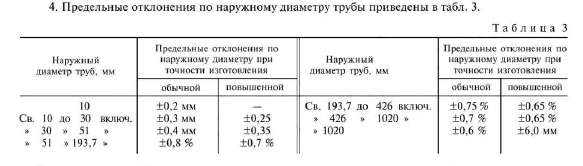

Предельные отклонения по наружному диаметру трубы

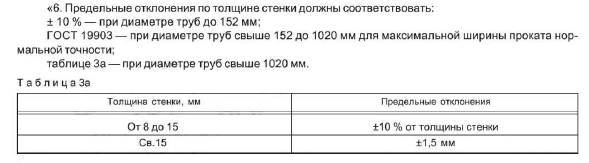

Предельные отклонения по толщине стенки
Предельные отклонения по наружному диаметру трубы 325 при 0,7% составит:
(325*0,7)/100=2,275мм
325-2,275=322,725мм
Предельные отклонения по толщине стенки 8мм при 10% составит:
(8*10)/100=0,8
8-0,8=7,2мм
Проверочный расчет на соответствие предъявленной трубы (шпунт) d325 S8 ГОСТу 10704-91
Наружный диаметр
324>322,725
Толщина стенки
7,4>7,2
Основываясь на результат произведенных расчетов и анализе полученных результатов установлено предъявленный шпунт соответствует заявленному сечению и толщине стенке трубы стальной электросварной прямошовной ГОСТ 10704-91(d325)
