Нормативное значение основной ветровой нагрузки w следует определять как сумму средней wm и пульсационной wg составляющих:
Коэффициент надежности по ветровой нагрузке следует принимать равным 1,4.
Нормативное значение средней составляющей основной ветровой нагрузки wm следует принимать по формуле:
где w0 – нормативное значение ветрового давления;
k(ze) – коэффициент, учитывающий изменение ветрового давления для высоты ze;
с – аэродинамический коэффициент.
Для I ветрового районе по табл. 11.1:
w0 = 0,23 кПа=23 кгс/м2.
При высоте ze=3,9 м для типа местности В коэффициент, учитывающий изменение ветрового давления по таб. 11.2, составит:
k(ze) = 0,5.
Аэродинамический коэффициент сx (см. рис. 1) определяется по таблице В.2 Приложения В СП 20.13330.2016:
Рис.1. Схема определения аэродинамических коэффициентов
Для участка D аэродинамический коэффициент принимается: СХ = 1,4.
Нормативное значение ветровой нагрузки вычислено в программном комплексе SCAD Office с учётом пульсационной составляющей.

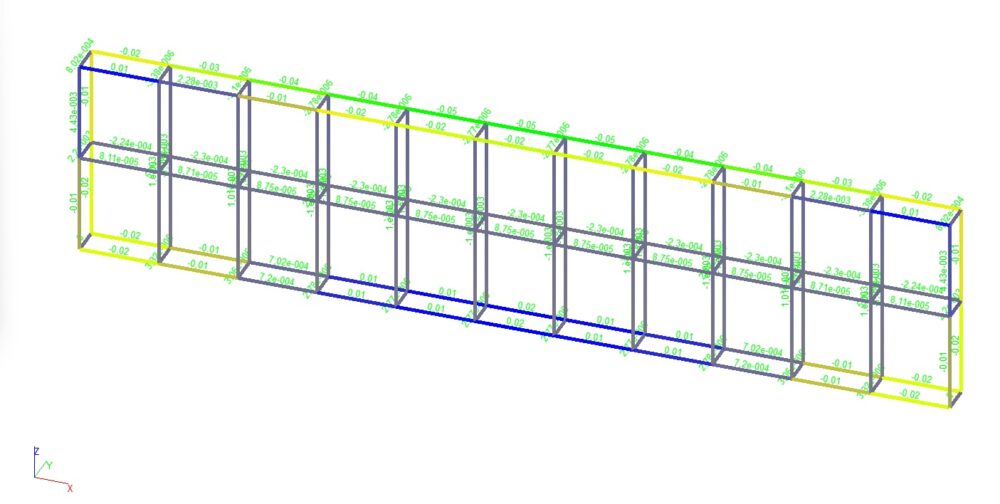

Рис.2 Схема распределения усилий в элементах

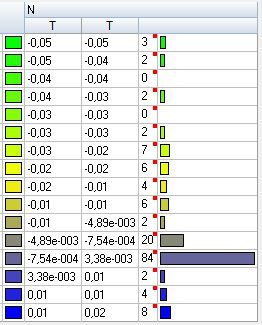

| Таблица 1
|
Максимальное усилие на сжатие в балке верхнего пояса – 0,05 т.
Максимальное усилие на растяжение в балке нижнего пояса – 0,01 т. |
Расчёт выполнен в программном комплексе SCAD Office. При расчёте конструкций в качестве масс принят собственный вес. Результаты расчёта приведены в таблице 1.
Проверяем сечение на максимальное сжатое усилие:
N = 50 кг <= Ry*φ*A = 27*0,4*16 = 172,8 кг
Условие выполняется. Существующее сечение достаточно.
Выводы.
Несущая способность конструкций баннера из деревянных брусков 40х40 мм достаточна на восприятие ветровых нагрузок Московского региона. Коэффициент использования – 0,3.
