Обследование произведено визуально. На объекте была произведена фотофиксация.
В результате визуального осмотра было зафиксировано, что козырек имеет частичное разрушение от падения комьев с крыши и с навесов балконов вышестоящих этажей стропильных балок, досчатого настила, прогиб несущих балок (швеллеров), разрушение подшивки – виниловой вагонки.
Заказчиком были предоставлены листы проекта «Реконструкция 1-го этажа жилого дома под поликлинику по адресу: пос. Голицыно, ул. Советская, 52, к. 1» относящиеся к монтажу козырька главного входа:
Согласно проекту пирог кровли козырька имеет слои: профнастила металлического, дощатого настила (10 мм) стропил из досок 60 х 180 мм с шагом 700 мм. Опирание – швеллера с внутренним усилением деревянным брусом опирающиеся на несущие опоры навеса – спаренные швеллера габаритным сечением 105 х 215 мм.
По факту была зафиксирована следующая конструкция (Размерные данные в см):
Дефекты монтажа и конструкций, выявленные в результате обследования:
На основании внешнего осмотра конструкций установлено следующее.
Несущие балки – сборные, из нескольких швеллеров. Стыки швеллеров между собой не соединены сварными (или иными соединениями).
Стыки внутренних усиливающих балок также не соединены между собой, в результате чего места стыков значительно ослабляют несущую способность конструкции.
Болтовые соединения балок и швеллеров присутствуют в малом, недостаточном количестве, не обеспечивающие должное крепление. Балки так же не имеют сварного крепления к опорам по всему периметру основания. В местах опирания стропильных балок на несущие балки имеются подпорные незакрепленные бруски отсутствующие в проекте.
В проектном решении отсутствует расчет снеговой нагрузки. В связи с тем, что снег с крыши и с навесов балконов падает не равным слоем а комьями, развивающими значительную ударную нагрузку, проект должен быть разработан с условием данного факта.
ПОВЕРОЧНЫЙ РАСЧЕТ НАВЕСА В ЗОНЕ ЕГО ОБРУШЕНИЯ
Исходные данные для расчета
В Соответствии с ГОСТ 24045-94 ( извлечение)

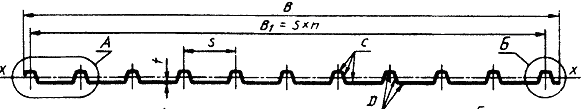

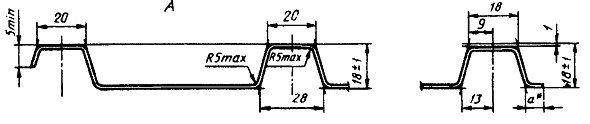

Профильный настил:
Таблица 6
| Обозначение профилированного листа | Размеры сечения, мм | Площадь сечения А, см2 | Масса 1 м длины, кг | Справочная величина — момент инерции на 1 м ширины при сжатых широких полках, Ix, см4 | Масса 1 м2, кг | Ширина заготовки, мм | |||
|---|---|---|---|---|---|---|---|---|---|
| В | В1 | t | n | ||||||
| С18-1000-0,8 | 1023 | 1000 | 0,8 | 10 | 8,8 | 7,4 | 3,59 | 7,4 | 1250 |
Сбор нагрузок на навес
СОБСТВЕННЫЙ ВЕС
| Материал | Толщина (м) | f |
| С18-1000-0,7 | —— | 1,05 |
| Кровельный щит из досок в один слой | —— | 1,2 |
| Нормативная нагрузка | 27,4 кг/м^2 |
| Расчетная нагрузка | 31,77 кг/м^2 |
ВРЕМЕННЫЕ НАГРУЗКИ
| Для расчета конструкций, воспринимающих нагрузки от одного перекрытия | |||
| 9. Покрытия на участках:
а) с возможным скоплением людей (выходящих из производственных помещений, залов, аудиторий и т.п.) |
|||
| Максимальное значение нормативной нагрузки : | |||
| полное | 400 | кг/м^2 | |
| пониженное | 140 | кг/м^2 | |
| Грузовая площадь | 1 | м^2 | |
| Нормативная нагрузка | Расчетная нагрузка | |
| Полное значение | 400 кг/м^2 | 480 кг/м^2 |
| Пониженное значение | 140 кг/м^2 | 140 кг/м^2 |
BETEP
| Общие сведения | ||
| Ветровой район | Ia | |
| Нормативное значение ветрового давления | 17 кг/м^2 | |
| Тип местности | B | |
| Тип сооружения | Навесы | |
| Параметры | ||||
| Шаг сканирования | 1 м | |||
| Используется f | по умолчанию | |||
| H | 2,9 | м | ||
| B | 3,25 | м | ||
| | 15 | град. | ||
Нормативное значение
Расчетное значение
| Высота (м) | Расчетное значение (кг/м^2) | Нормативное значение (кг/м^2) |
| 0 | 19,04 | 13,6 |
| 1 | 14,681 | 10,486 |
| 2 | 10,321 | 7,372 |
| 3 | 5,962 | 4,259 |
| 3,139 | 5,355 | 3,825 |
СНЕГ
| Высота здания H | 3 | м |
| Ширина здания B | 3,25 | м |
| h | 2,308 | м |
| | 10,886 | град. |
| L | 12 | м |
| Нормативный вес покрытия | 117 | кг/м^2 |
| Неутепленная конструкция с повышенным тепловыделением | да | |
| Снеговой район | I | |
| Тип местности | B | |
| Нормативное значение снеговой нагрузки | 50 | кг/м^2 |
| Средняя скорость ветра зимой | 4 | м/c |
| Средняя температура января | 27 | °С |
| Используется f | по умолчанию |
