Объект экспертизы: плита междуэтажного перекрытия. Обследование проводилось визуально-регистрационным методом.
ОПИСАНИЕ ОБЪЕКТА ЭКСПЕРТИЗЫ
Для ответа на поставленные в техническом задании вопросы был произведен экспертный осмотр верхнего и нижнего этажей офисного здания, разделенных между собой сборным железобетонным перекрытием (рис.1,2,3). На нижнем этаже располагаются инженерные сети, на верхнем – офисные помещения.
Сборные железобетонное перекрытие выполнено из многопустотных плит шириной 1.8 м, опирающихся на сборные железобетонные ригеля таврового сечения, которые опираются на железобетонные колонны. Исследуемые офисные помещения на момент экспертного обследования не эксплуатируются.
При визуальном обследовании трещин и прогибов не установлено.
В связи с труднодоступностью к железобетонным конструкциям междуэтажного перекрытия, вызванной прохождением инженерных систем, учитывая однотипность междуэтажных перекрытий, выполнялось вскрытие плиты вышележащего перекрытия (рис.4).
В ходе произведенного вскрытия защитного слоя на участке плиты перекрытия вышележащего этажа установлено, что по опалубочным размерам исследуемая плита соответствует серии 1.141-1 вып. 64, по армированию отнесены к маркам ПК 57.18-8А IV, рабочая арматура применена класса А-IV диаметром 14 мм.
Прочность бетона плит определена неразрушающим методом с помощью электронного измерителя прочности бетона ИПС-МГ4, соответствует проектной и находится в пределах класса В20-В25, что выше проектной В15.
Согласно выполненного поверочного расчета несущая способность перекрытия от существующей нагрузки с учетом добавления новой нагрузки от покрытия пола будет обеспечено при условии, что общая полезная расчетная нагрузка на перекрытия не должна превышать 370 кг/ м2, в том числе от равномерно распределенной временной нагрузки 240 кг/м2 и от допустимой дополнительной расчетной нагрузки 130 кг/м2.
Экспертами составлена расчетная схема расположения балок перекрытия и колонн на нижнем этаже исследуемого участка здания и произведен расчет на прочность исследуемого перекрытия. Для расчета был взят участок плиты, где наиболее неблагоприятные загружения. Результаты расчета представлены ниже.
Расчет плит перекрытия по несущей способности
Сбор нагрузок между осями А-Б
| Наименование нагрузки | Нормативная нагрузка, кг/м2 | Коэфф.
перегрузки |
Расчетная нагрузка, кг/м2 |
|---|---|---|---|
| Пол керамогранитная плитка на клеевом растворе (проектируемая) | 25 | 1,3 | 32,5 |
| Мраморная плитка – 20 мм | 55 | 1,3 | 71,5 |
| Цементно-песчаная стяжка δ=80 мм; γ=1800 кг/м3 | 144 | 1,3 | 187,2 |
| Равномерно распределенные временные нагрузки (п. 3, СП 20.13330.2011 «Нагрузки и воздействия» | 200 | 1,2 | 240 |
| ИТОГО: | 424 | — | 531 |
По опалубочным размерам и армированию плита перекрытия соответствует плитам марки ПК 57.18-8АIVт по серии 1.141-1, вып. 64.
Допустимая расчетная нагрузка на 1м2 без учета собственного веса для панелей перекрытия железобетонные многопустотные марки ПК 57.18-8АIVт по серии 1.141-1, вып. 64 – 800 кгc/м2. Существующая нагрузка на плиты – 531 кгc/м2, что не превышает расчетную нагрузку допустимую 800 кгc/м2. Несущая способность плит перекрытия с учетом собственного веса плиты обеспечена.
Допустимая дополнительная расчетная нагрузка на плиту с учетом несущей способности сборного железобетонного ригеля – 6.0 т/м (по результатам технического обследования выполненного ООО «РСЦ «Опытное») не должна превышать 130 кгc/м2.
Размещать дополнительные нагрузки в помещении в виде установки технологического оборудования необходимо в зоне расположения ригелей.
ЗАКЛЮЧЕНИЕ ПО ОПРЕДЕЛЕНИЮ ПРОЧНОСТИ БЕТОНА
| № п/п | Наименование конструкции | Место определения | Показания прибора
(кубиковая прочность), МПа |
Нормативная призменная прочность
бетона, МПа |
Класс |
|---|---|---|---|---|---|
| Сборная железобетонная плита | Между осями 1-2 | 30,02 | 21,6 | В25 | |
| Сборная железобетонная плита | Между осями 2-3 | 28,31 | 20,3 | В25 | |
| Сборная железобетонная плита | Между осями 3-4 | 24,03 | 17,3 | В20 |
- Прочность бетона определена неразрушающим методом электронным измерителем прочности бетона ИПС-МГ4.
- Нормативная призменная прочность определена последовательным умножением показаний прибора на коэффициенты К1=0.9 (погрешность прибора ИПС-МГ4) и К2=0.8 (переход от кубиковой прочности бетона к призменной прочности, п. 6.14СНиП 2.03.01-84*).
Класс бетона по прочности на сжатие принимается по таблице 5.1 СП 52-101-2003*.
ВЫВОД
Несущая способность плиты перекрытия от существующей нагрузки обеспечена. Общая полезная расчетная нагрузка на перекрытие не должна превышать 370 кг/м2. Тяжелое офисное оборудование необходимо размещать в зоне расположения ригелей.
Эксперт ЗАО «Стройэкспертиза» Магда В. С. ________________ 24.11.2014г.
Эксперт ЗАО «Стройэкспертиза» Юрченко И. В. ________________ 24.11.2014г.
ПРИЛОЖЕНИЕ

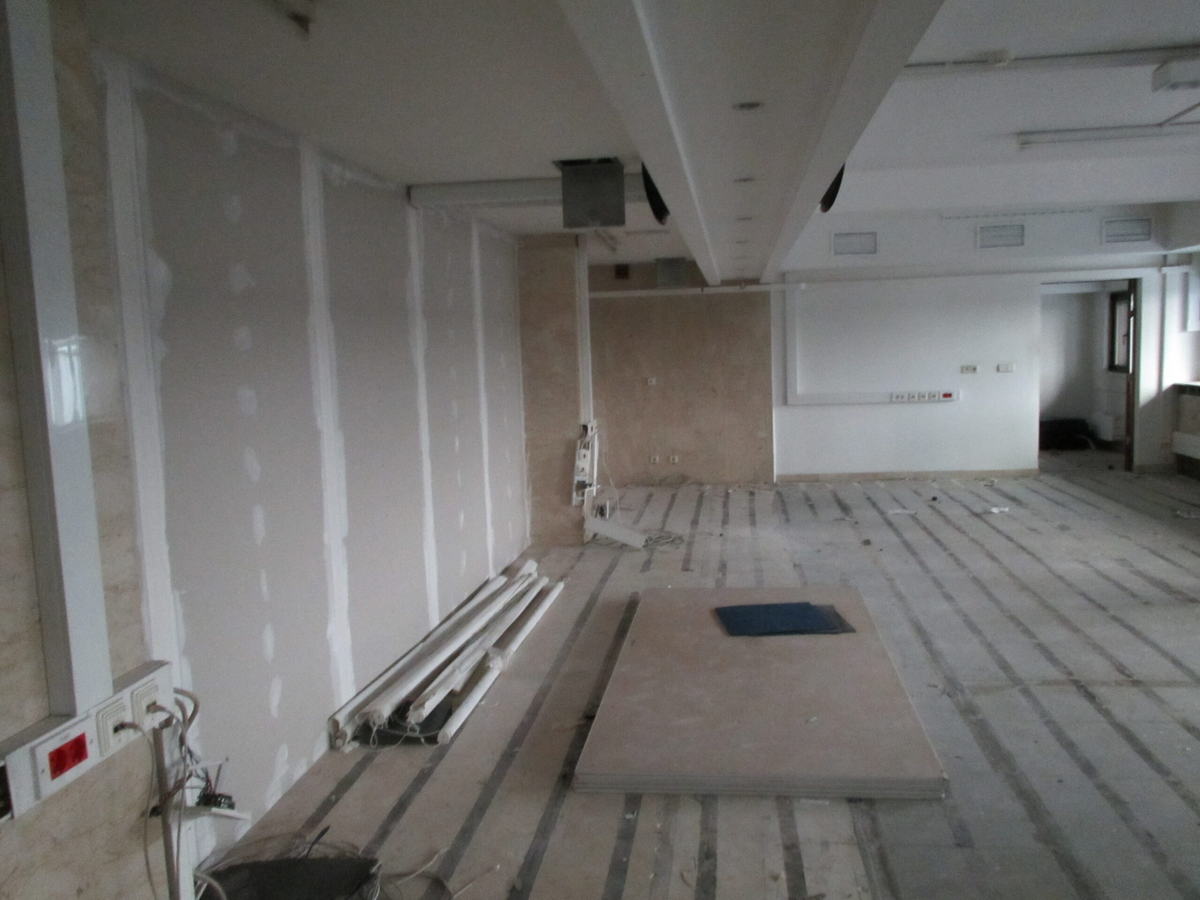

РИС 1. Фрагмент верхнего этажа с видом на существующие
колонны, балки и плиты перекрытия

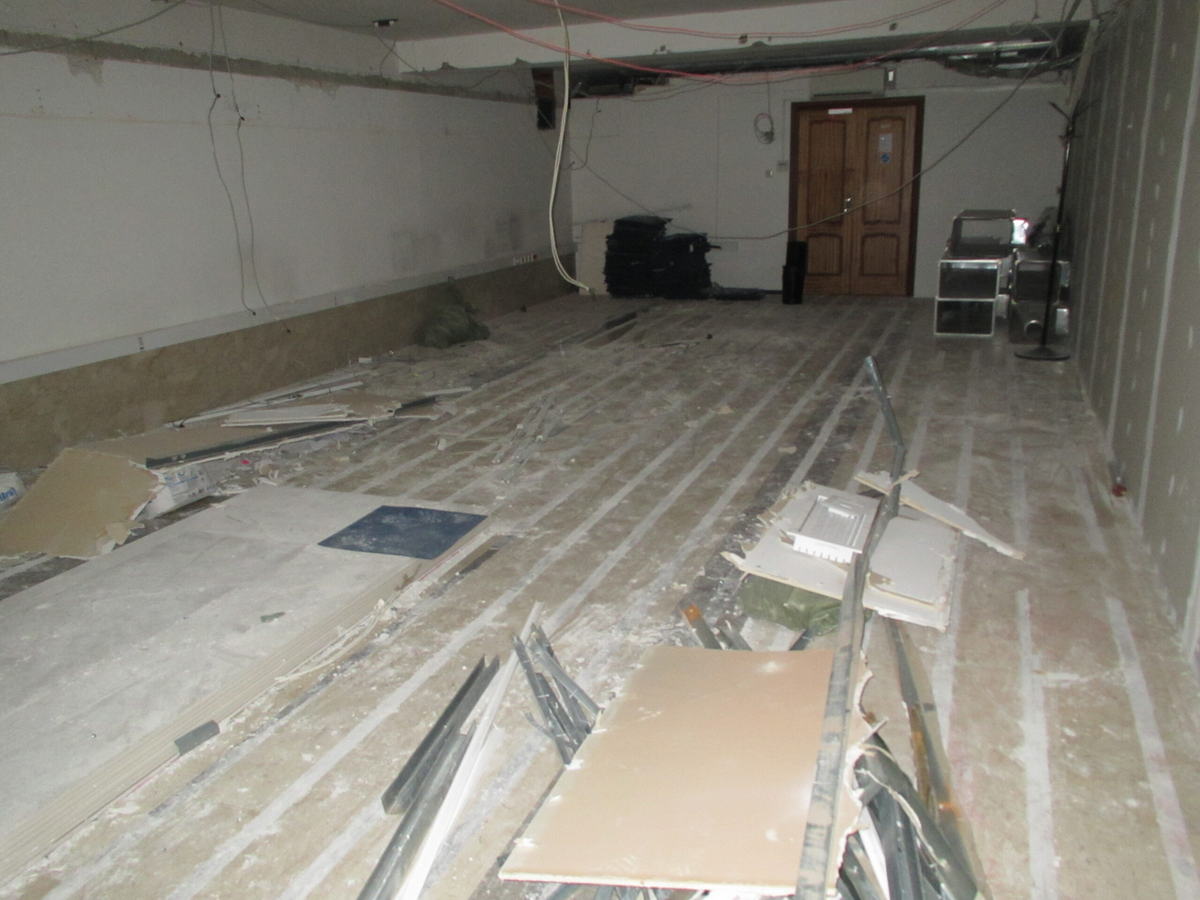

РИС 2. Фрагмент верхнего этажа исследуемого помещения
с видом на исследуемые участки плит перекрытия

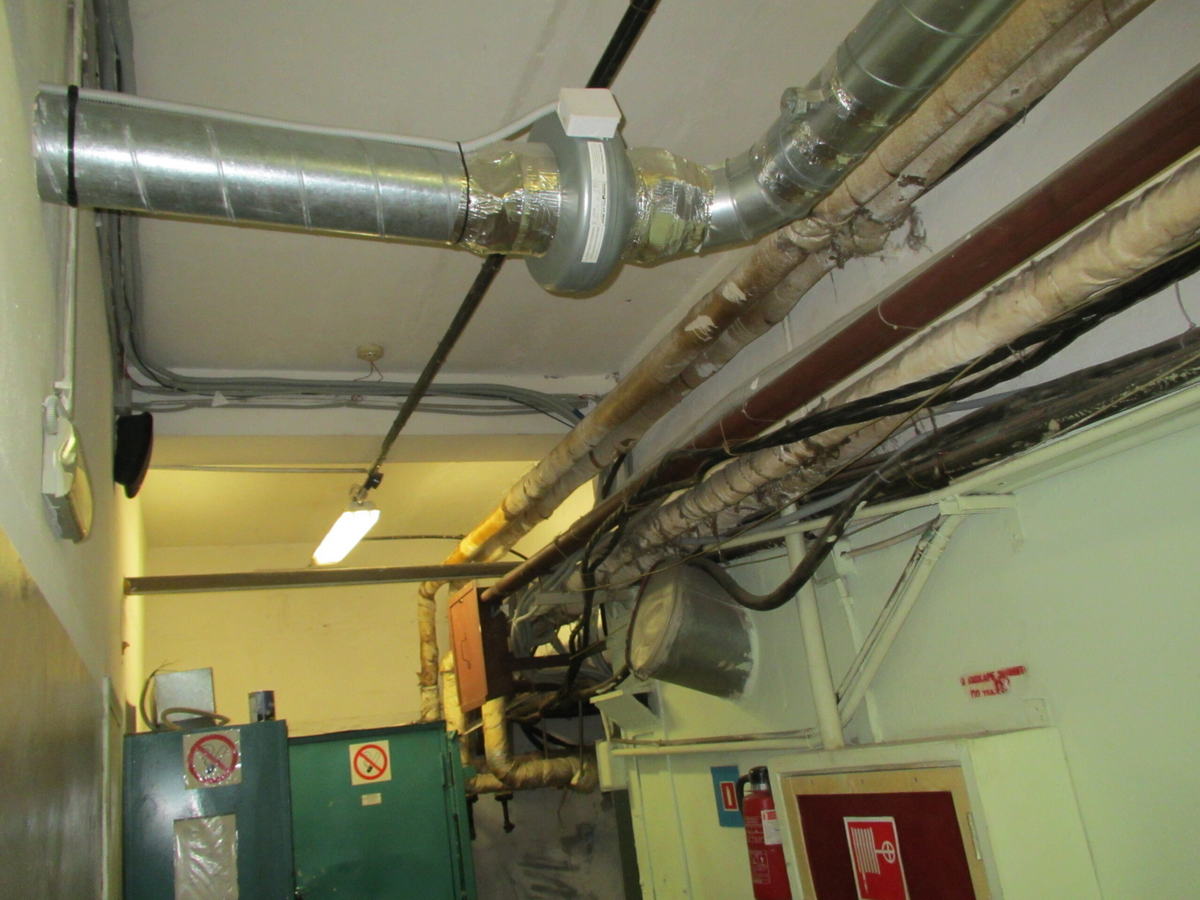

РИС 3. Фрагмент нижнего этажа исследуемого помещения
с видом на плиты перекрытия

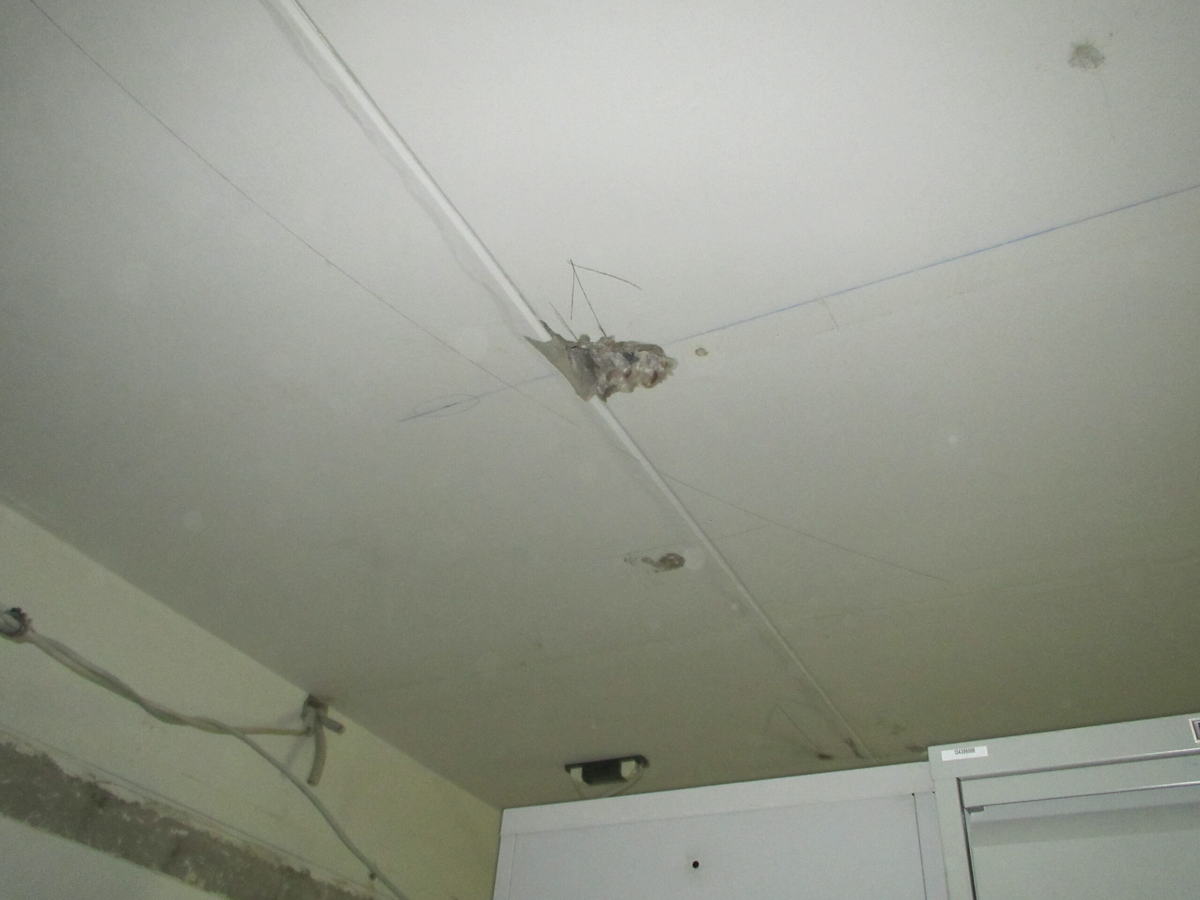

РИС 4. Вскрытый участок плиты перекрытия (вид с верхнего этажа)
