Объект экспертизы: плита междуэтажного перекрытия. Обследование проводилось визуально-регистрационным методом.
ОПИСАНИЕ ОБЪЕКТА ЭКСПЕРТИЗЫ
Для ответа на поставленные в техническом задании вопросы был произведен экспертный осмотр верхнего и нижнего этажей офисного здания, соединенных между собой исследуемой междуэтажной плитой перекрытия (рис 1,2,3). Исследуемые офисные помещения не эксплуатируются.

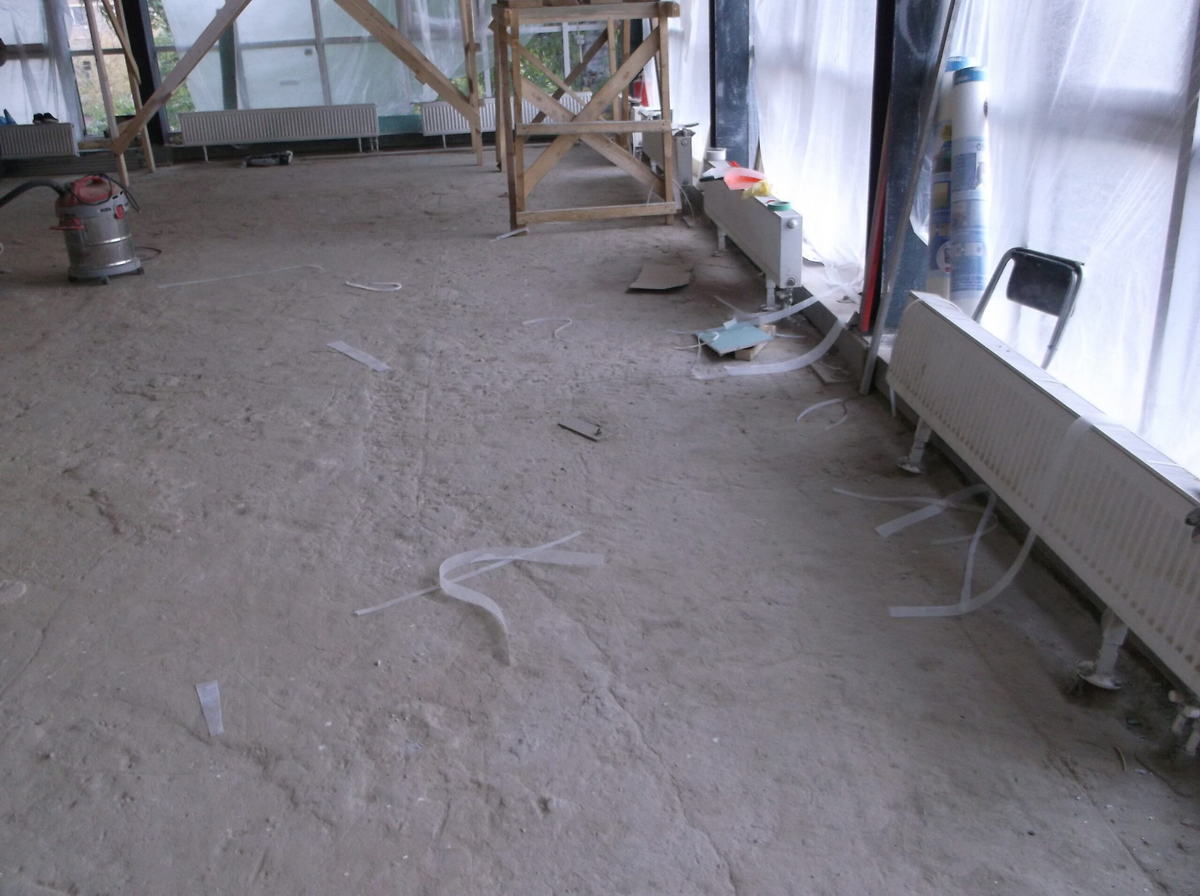

При визуальном обследовании выявлялись и фиксировались видимые дефекты и повреждения, производилась фотофиксация дефектных участков.

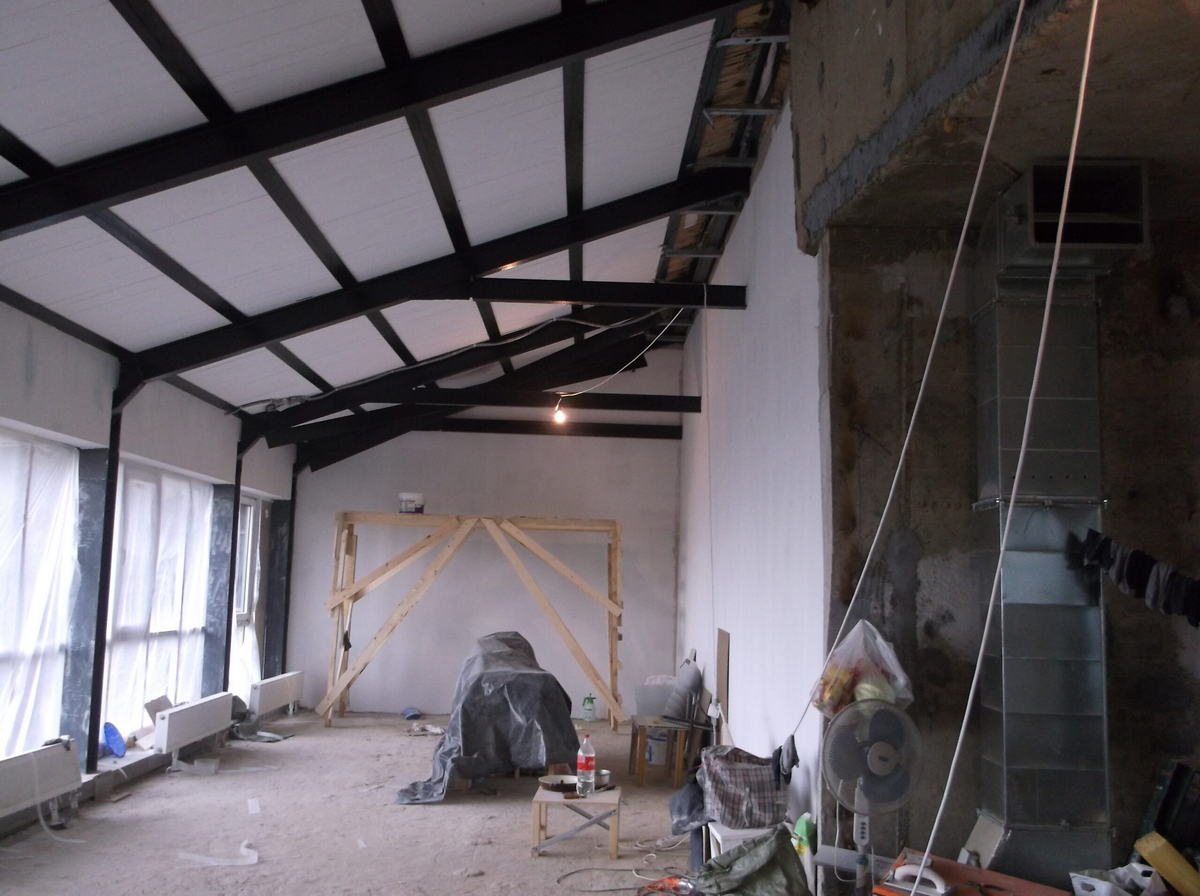

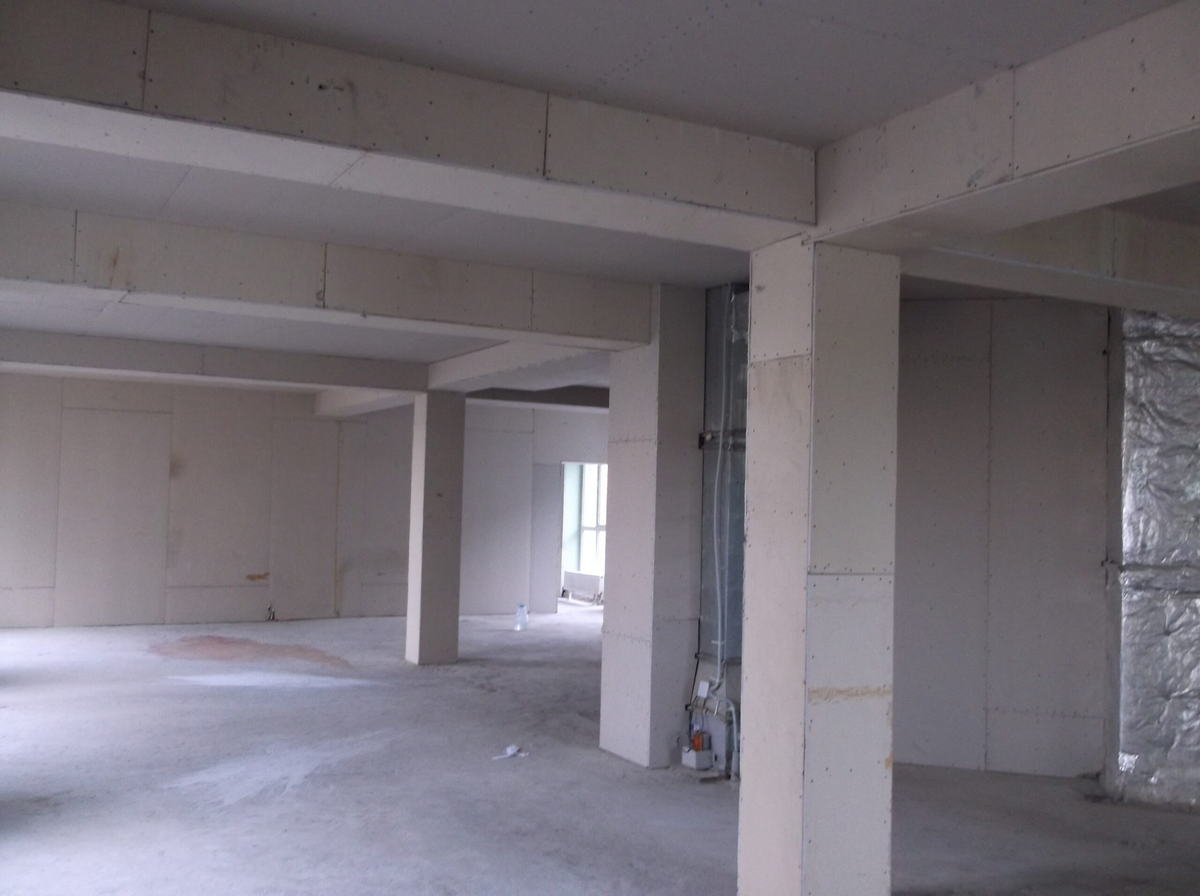

Междуэтажное перекрытие представляет собой ребристое монолитное перекрытие, состоящее из плиты перекрытия и из монолитных главных и второстепенных балок, опирающихся на наружную стену и монолитные колонны.

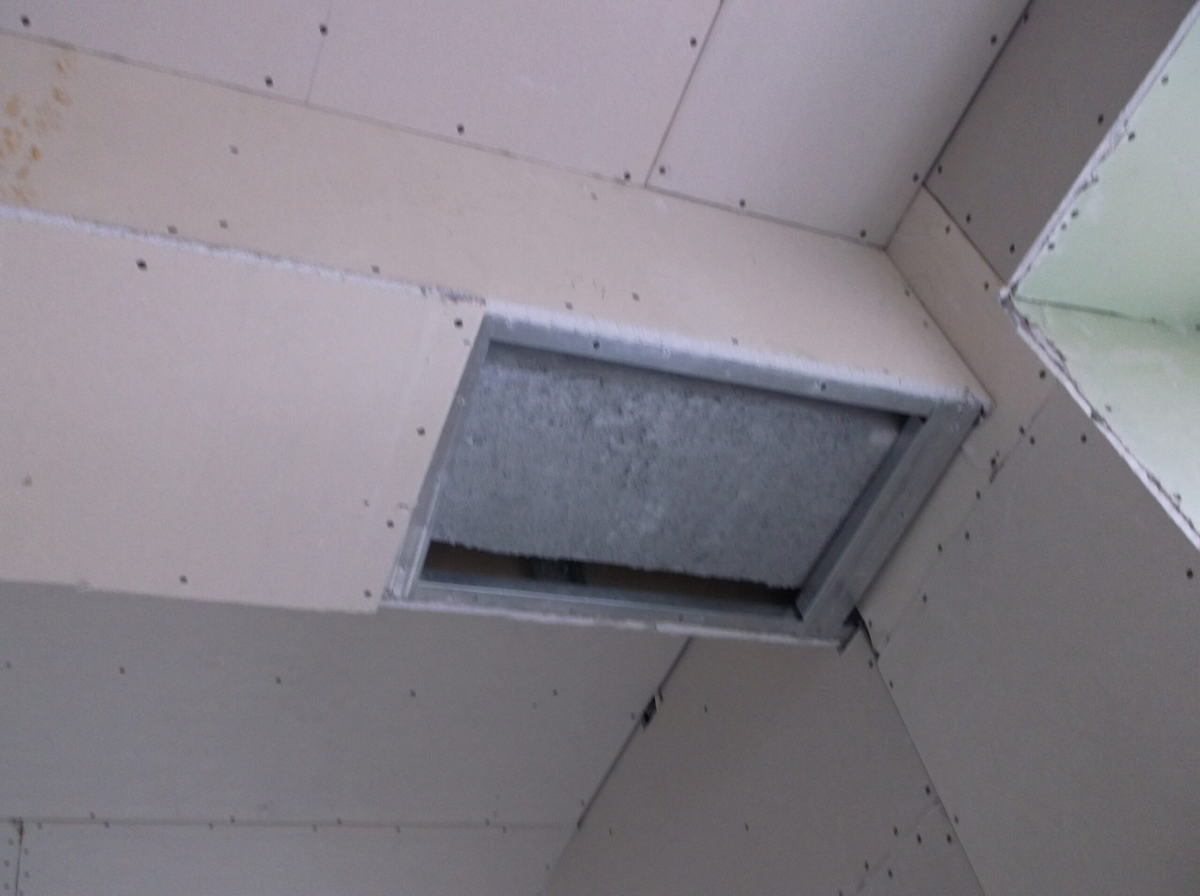

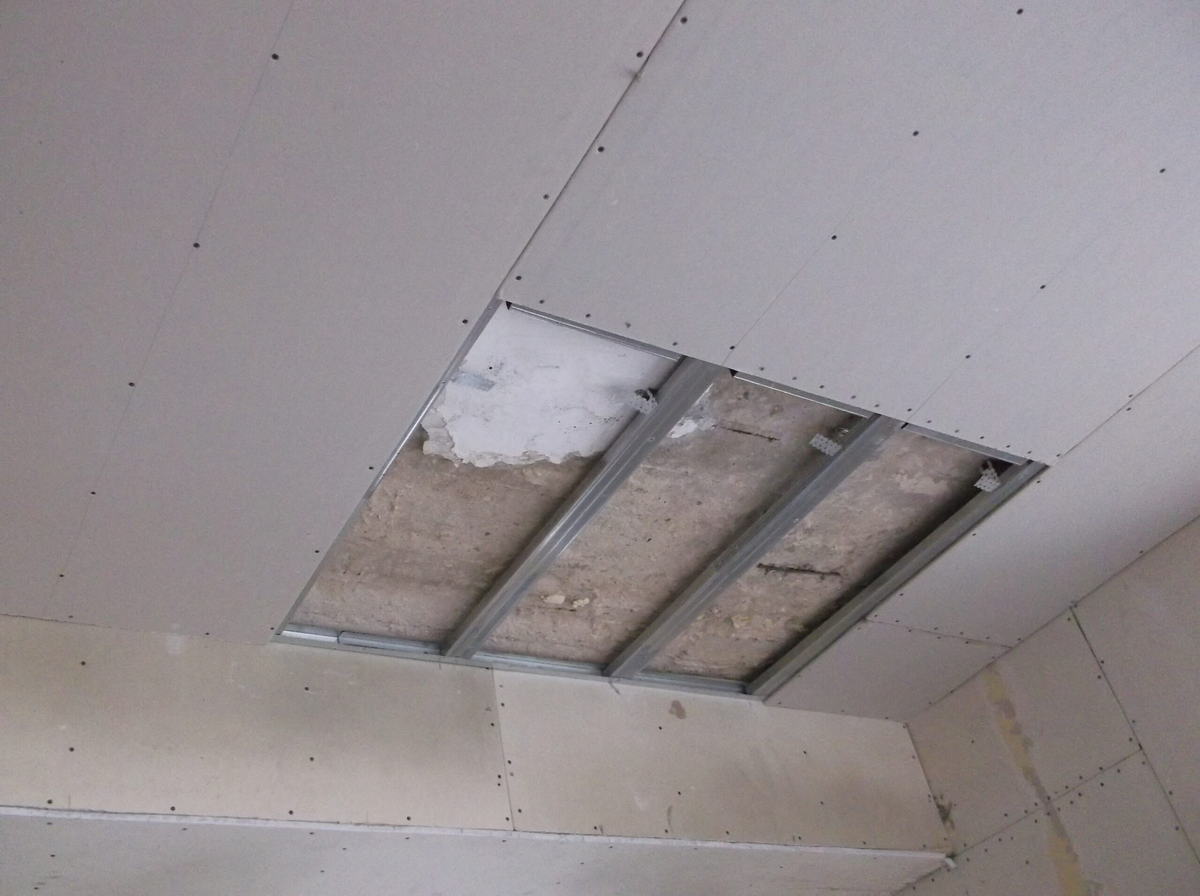

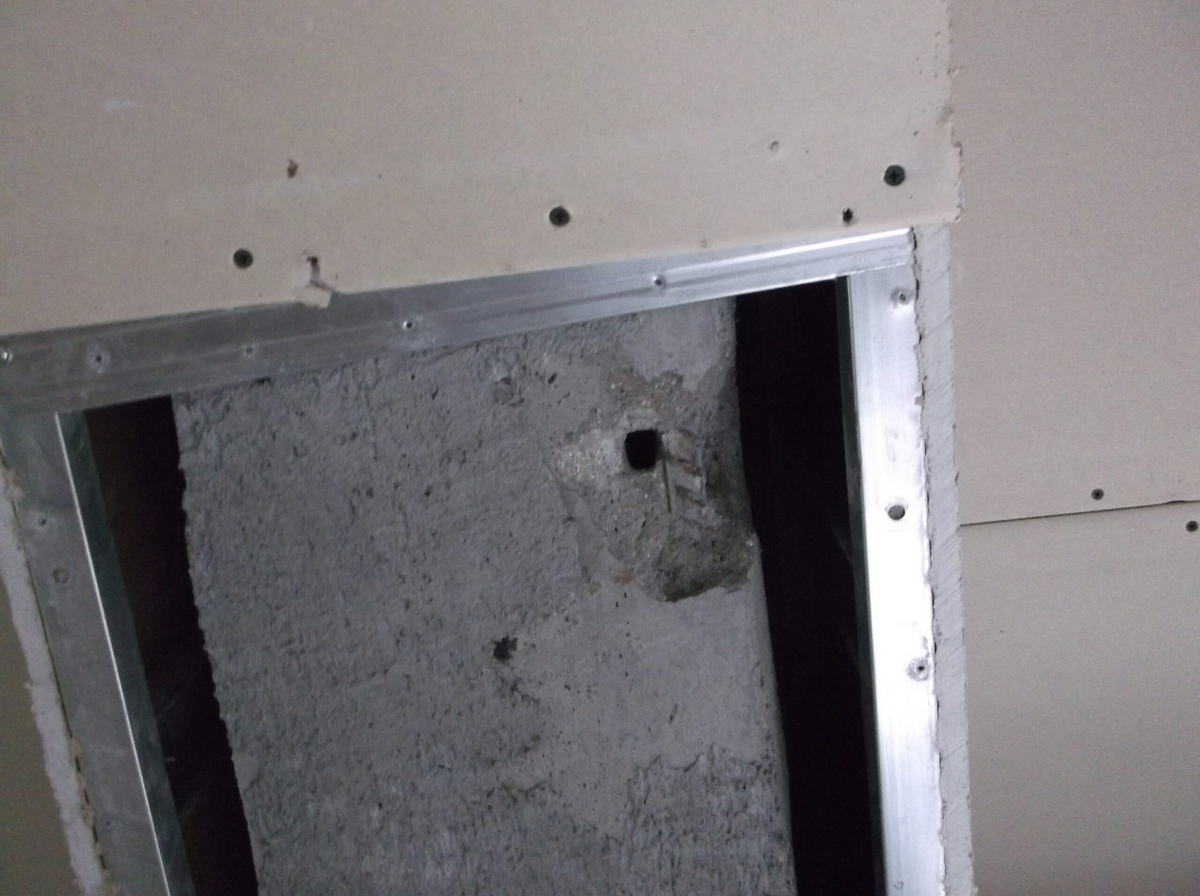

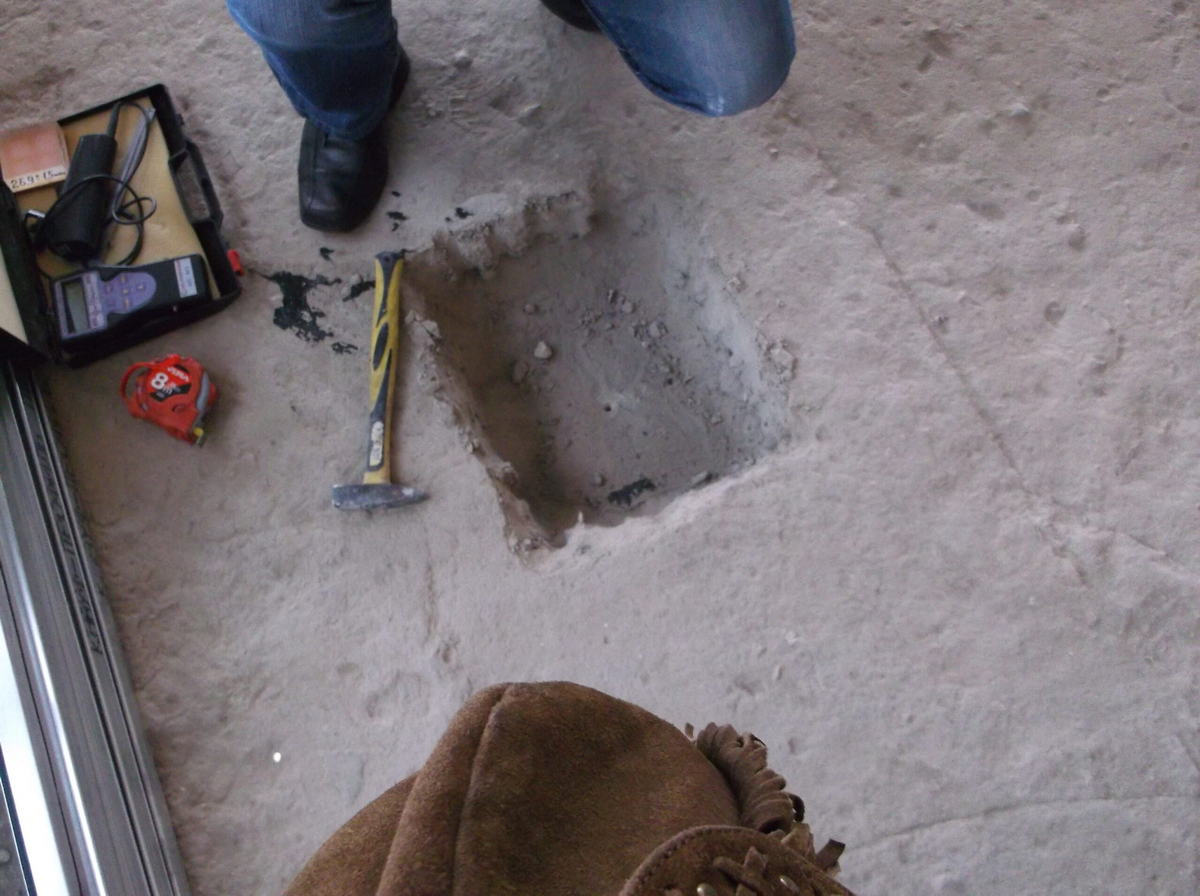

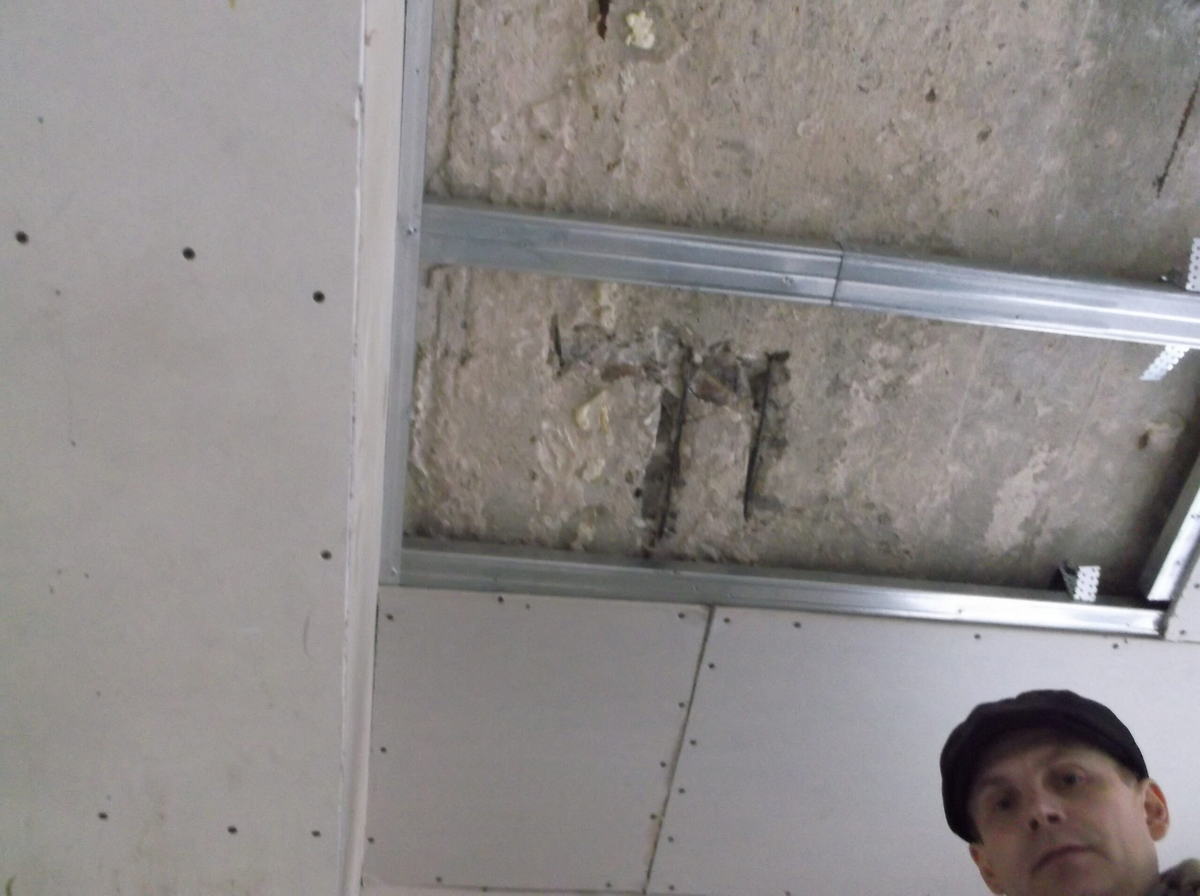

В ходе экспертизы было произведено вскрытие участка плиты перекрытия на полу верхнего этажа (рис. 4)., а также защитного слоя на этом же участке на потолке нижнего этажа (рис.5,6) и на участке балки перекрытия на нижнем этаже (рис.7,8) рабочими со стороны заказчика.
В результате произведенных замеров установлено следующее:
— плита монолитная толщиной 100мм, армирована арматурными стержнями 2Ø6 мм класса А-I (А240). Шаг арматуры 200 мм, класс бетона В15
— Балка перекрытия сечением 250х450, армирована в нижней зоне 4 стержнями диаметром 20 мм класса А-III(А400). Класс бетона В25
Была измерена прочность бетона на исследуемых участках прибором ИПС-МГ4. По полученным измерениям были установлены класс бетона для балки – В25, для плиты перекрытия –
В15.

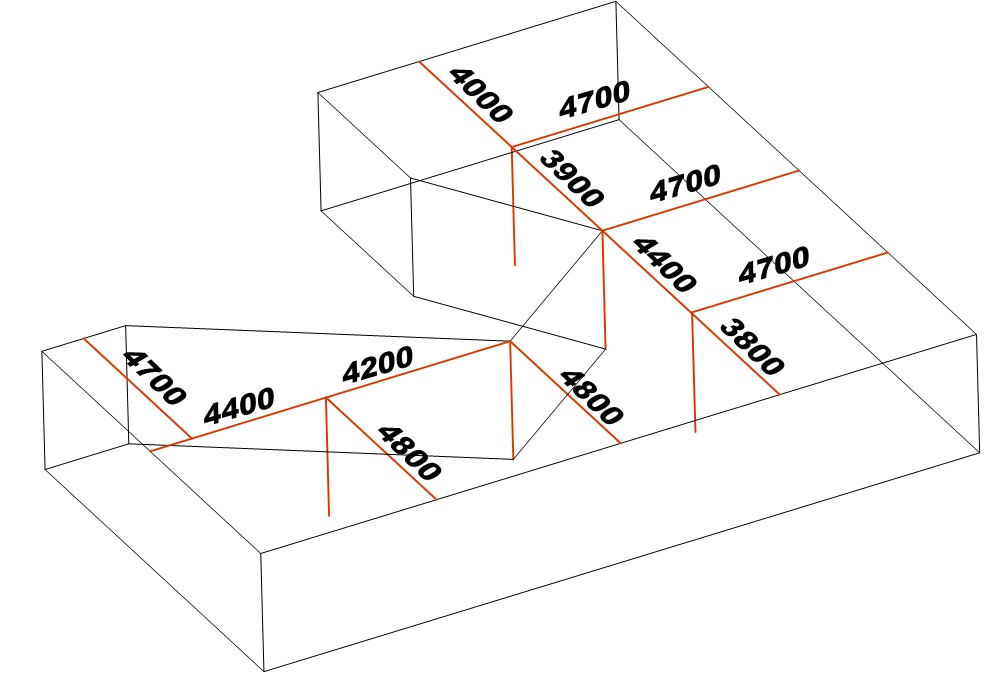

Экспертами составлена расчетная схема расположения балок перекрытия и колонн на нижнем этаже исследуемого участка здания и произведен расчет на прочность исследуемого перекрытия в расчетном программном комплексе Scad c учетом полученных в ходе экспертного обследования необходимых для расчета данных а также значений предполагаемых нагрузок на перекрытие предоставленных заказчиком. Для расчета был взят участок плиты, где наиболее неблагоприятные загружения. Результаты расчета представлены ниже.
Расчетная схема главных балок
Расчет второстепенных балок покрытия
Сбор нагрузок (проектные + существующие нагрузки)
| Наименование нагрузки | Нормативная нагрузка, кгс/м2 | Коэфф.
перегрузки |
Расчетная нагрузка, кгс/м2 |
|---|---|---|---|
| Цементно-песчаная стяжка – 75 мм;
γ=1800 кг/м3 |
135 | 1.3 | 176 |
| Утеплитель – котельный шлак – 100 мм;
γ=800 кг/м3 |
80 | 1.3 | 104 |
| Вес пола (по данным представленного расчета) | 42 | 1.2 | 50 |
| Нагрузка от перегородок (поэлементной сборки из гипсокартона) | 45 | 1.2 | 54 |
| Нагрузка от антресоли (по данным представленного расчета) | 96 | 1.05 | 101 |
| Временная длительная нагрузка (для офисных помещений) СП 20.13330.2011, табл. 8.3. | 200 | 1.2 | 240 |
| ИТОГО: | 598 | – | 725 |
Погонная нагрузка: от проектные + существующие нагрузки
1.12х598=670 кг/м – нормативная нагрузка
1.12х725=812 кг/м – расчетная нагрузка
Собственный вес балки с плитой:
(1.08+0.85)/2х0.1х2500=243 кг/м – нормативная нагрузка от плиты
0.3х0.22х2500=165 кг/м – нормативная нагрузка от балки
Нормативная нагрузка от перекрытия: 243+165=408 кг/м
Расчетная нагрузка от перекрытия: 408х1.1=449 кг
Общая расчетная нагрузка составит: 812+449=1261 кг/м
| Фирма : SCAD Soft
http://www.scadsoft.com e-mail:scad@scadsoft.com тел./факс +380 44 2497191 +7 499 2674076 |
 |
Дата : 24.02.2023 |
Коэффициент надежности по ответственности n = 1
Конструктивное решение
Сечение
  b = 300 мм
h = 220 мм a1 = 15 мм a2 = 15 мм |
|---|
| Арматура | Класс | Коэффициент условий работы |
| Продольная | A-I | 1 |
| Поперечная | A-I | 1 |
Заданное армирование
| Пролет | Участок | Длина (м) | Арматура | Сечение |
| пролет 1 | 1 | 3.78 | S1 — 310
S2 — 210 |
|
| пролет 2 | 1 | 3.66 | S1 — 310
S2 — 210 |
|
| пролет 3 | 1 | 4 | S1 — 310
S2 — 210 |
|
| пролет 4 | 1 | 4.15 | S1 — 310
S2 — 210 |
Бетон
Вид бетона: Тяжелый
Класс бетона: B15
Плотность бетона 2.5 Т/м3
Условия твердения: Естественное
Коэффициент условий твердения 1
Коэффициенты условий работы бетона
Учет нагрузок длительного действия b2 0.9
Результирующий коэффициент без b2 1
Трещиностойкость
Категория трещиностойкости — 3
Условия эксплуатации конструкции: В помещении
Режим влажности бетона — Естественная влажность
Влажность воздуха окружающей среды — 40-75%
Допустимая ширина раскрытия трещин:
Непродолжительное раскрытие 0.4 мм
Продолжительное раскрытие 0.3 мм
Загружение 1
| Тип нагрузки | Величина | ||
|---|---|---|---|
| пролет 1, длина = 3.78 м | |||
 |
1.261 | Т/м | |
| пролет 2, длина = 3.66 м | |||
 |
1.261 | Т/м | |
| пролет 3, длина = 4 м | |||
 |
1.261 | Т/м | |
| пролет 4, длина = 4.15 м | |||
 |
1.261 | Т/м | |
| Загружение 1
Коэффициент длительной части: 1 |
|
|---|---|
| Огибающая величин Mmax по значениям расчетных нагрузок | |
|---|---|
| Максимальный изгибающий момент | Перерезывающая сила, соответствующая максимальному изгибающему моменту |
| Огибающая величин Mmin по значениям расчетных нагрузок | |
|---|---|
| Минимальный изгибающий момент | Перерезывающая сила, соответствующая минимальному изгибающему моменту |
| Огибающая величин Qmax по значениям расчетных нагрузок | |
|---|---|
| Максимальная перерезывающая сила | Изгибающий момент, соответствующий максимальной перерезывающей силе |
| Огибающая величин Qmin по значениям расчетных нагрузок | |
|---|---|
| Минимальная перерезывающая сила | Изгибающий момент, соответствующий минимальной перерезывающей силе |
| Огибающая величин Mmax по значениям нормативных нагрузок | |
|---|---|
| Максимальный изгибающий момент | Перерезывающая сила, соответствующая максимальному изгибающему моменту |
| Огибающая величин Mmin по значениям нормативных нагрузок | |
|---|---|
| Минимальный изгибающий момент | Перерезывающая сила, соответствующая минимальному изгибающему моменту |
| Огибающая величин Qmax по значениям нормативных нагрузок | |
|---|---|
| Максимальная перерезывающая сила | Изгибающий момент, соответствующий максимальной перерезывающей силе |
| Огибающая величин Qmin по значениям нормативных нагрузок | |
|---|---|
| Минимальная перерезывающая сила | Изгибающий момент, соответствующий минимальной перерезывающей силе |
| Опорные реакции | |||||||
|---|---|---|---|---|---|---|---|
| Момент в опоре 1 | Сила в опоре 1 | Сила в опоре 2 | Сила в опоре 3 | Сила в опоре 4 | Сила в опоре 5 | Момент в опоре 5 | |
| Т*м | Т | Т | Т | Т | Т | Т*м | |
| по критерию Mmax | -1.544 | 2.417 | 4.628 | 4.793 | 5.194 | 2.627 | -1.823 |
| по критерию Mmin | -1.544 | 2.417 | 4.628 | 4.793 | 5.194 | 2.627 | -1.823 |
| по критерию Qmax | -1.544 | 2.417 | 4.628 | 4.793 | 5.194 | 2.627 | -1.823 |
| по критерию Qmin | -1.544 | 2.417 | 4.628 | 4.793 | 5.194 | 2.627 | -1.823 |
| Результаты расчета | ||||
|---|---|---|---|---|
| Пролет | Участок | Коэффициент использования | Проверка | Проверено по СНиП |
| пролет 1 | 1 | 2.222 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.808 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | ||
| 1.078 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | ||
| 0.187 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | ||
| 0.975 | Прочность по наклонным сечениям без поперечной арматуры | п.3.32 | ||
| пролет 2 | 1 | 2.19 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.808 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | ||
| 1.078 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | ||
| 0.18 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | ||
| 0.943 | Прочность по наклонным сечениям без поперечной арматуры | п.3.32 | ||
| пролет 3 | 1 | 2.564 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.808 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | ||
| 1.078 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | ||
| 0.2 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | ||
| 1.044 | Прочность по наклонным сечениям без поперечной арматуры | п.3.32 | ||
| пролет 4 | 1 | 2.624 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.808 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | ||
| 1.078 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | ||
| 0.203 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | ||
| 1.06 | Прочность по наклонным сечениям без поперечной арматуры | п.3.32 | ||
Эпюра материалов по изгибающему моменту
Отчет сформирован программой АРБАТ (32-бит), версия: 11.5.1.1
Вывод: Прочность балки и проектных нагрузок не обеспечена.
ЗАМЕНА СУЩЕСТВУЮЩЕЙ КОНСТРУКЦИИ ПОЛА НА ОБЛЕГЧЕННУЮ
КОНСТРУКЦИЮ
Сбор нагрузок
| Наименование нагрузки | Нормативная нагрузка, кгс/м2 | Коэфф.
перегрузки |
Расчетная нагрузка, кгс/м2 |
|---|---|---|---|
| Покрытие из ламинатной доски | 7 | 1.1 | 8 |
| Листы из ГВЛ – 20 мм | 8 | 1.2 | 10 |
| Утеплитель ФЛОР БАТТС И – 120; γ=150 кг/м3 | 18 | 1.2 | 22 |
| Нагрузка от перегородок (поэлементной сборки из гипсокартона) | 45 | 1.2 | 54 |
| Нагрузка от антресоли (по данным представленного расчета) | 96 | 1.05 | 101 |
| Временная длительная нагрузка (для офисных помещений) СП 20.13330.2011, табл. 8.3. | 200 | 1.2 | 240 |
| ИТОГО: | 374 | – | 435 |
Погонная нагрузка:
1.12х374=419 кг/м – нормативная нагрузка
1.12х435=487 кг/м – расчетная нагрузка
Собственный вес балки с плитой:
(1.08+0.85)/2х0.1х2500=243 кг/м – нормативная нагрузка от плиты
0.3х0.22х2500=165 кг/м – нормативная нагрузка от балки
Нормативная нагрузка от перекрытия: 243+165=408 кг/м
Расчетная нагрузка от перекрытия: 408х1.1=449 кг
Общая расчетная нагрузка составит: 487+449=936 кг/м
| Фирма : SCAD Soft
http://www.scadsoft.com e-mail:scad@scadsoft.com тел./факс +380 44 2497191 +7 499 2674076 |
 |
Дата : 24.02.2023 |
Коэффициент надежности по ответственности n = 1
Конструктивное решение
Сечение
  b = 300 мм
h = 220 мм a1 = 15 мм a2 = 15 мм |
|---|
| Арматура | Класс | Коэффициент условий работы |
| Продольная | A-I | 1 |
| Поперечная | A-I | 1 |
Заданное армирование
| Пролет | Участок | Длина (м) | Арматура | Сечение |
| пролет 1 | 1 | 3.78 | S1 — 310
S2 — 210 |
|
| пролет 2 | 1 | 3.66 | S1 — 310
S2 — 210 |
|
| пролет 3 | 1 | 4 | S1 — 310
S2 — 210 |
|
| пролет 4 | 1 | 4.15 | S1 — 310
S2 — 210 |
Бетон
Вид бетона: Тяжелый
Класс бетона: B15
Плотность бетона 2.5 Т/м3
Условия твердения: Естественное
Коэффициент условий твердения 1
Коэффициенты условий работы бетона
Учет нагрузок длительного действия b2 0.9
Результирующий коэффициент без b2 1
Трещиностойкость
Категория трещиностойкости — 3
Условия эксплуатации конструкции: В помещении
Режим влажности бетона — Естественная влажность
Влажность воздуха окружающей среды — 40-75%
Допустимая ширина раскрытия трещин:
Непродолжительное раскрытие 0.4 мм
Продолжительное раскрытие 0.3 мм
Загружение 1
| Тип нагрузки | Величина | ||
|---|---|---|---|
| пролет 1, длина = 3.78 м | |||
 |
0.936 | Т/м | |
| пролет 2, длина = 3.66 м | |||
 |
0.936 | Т/м | |
| пролет 3, длина = 4 м | |||
 |
0.936 | Т/м | |
| пролет 4, длина = 4.15 м | |||
 |
0.936 | Т/м | |
| Загружение 1
Коэффициент длительной части: 1 |
|
|---|---|
| Огибающая величин Mmax по значениям расчетных нагрузок | |
|---|---|
| Максимальный изгибающий момент | Перерезывающая сила, соответствующая максимальному изгибающему моменту |
| Огибающая величин Mmin по значениям расчетных нагрузок | |
|---|---|
| Минимальный изгибающий момент | Перерезывающая сила, соответствующая минимальному изгибающему моменту |
| Огибающая величин Qmax по значениям расчетных нагрузок | |
|---|---|
| Максимальная перерезывающая сила | Изгибающий момент, соответствующий максимальной перерезывающей силе |
| Огибающая величин Qmin по значениям расчетных нагрузок | |
|---|---|
| Минимальная перерезывающая сила | Изгибающий момент, соответствующий минимальной перерезывающей силе |
| Огибающая величин Mmax по значениям нормативных нагрузок | |
|---|---|
| Максимальный изгибающий момент | Перерезывающая сила, соответствующая максимальному изгибающему моменту |
| Огибающая величин Mmin по значениям нормативных нагрузок | |
|---|---|
| Минимальный изгибающий момент | Перерезывающая сила, соответствующая минимальному изгибающему моменту |
| Огибающая величин Qmax по значениям нормативных нагрузок | |
|---|---|
| Максимальная перерезывающая сила | Изгибающий момент, соответствующий максимальной перерезывающей силе |
| Огибающая величин Qmin по значениям нормативных нагрузок | |
|---|---|
| Минимальная перерезывающая сила | Изгибающий момент, соответствующий минимальной перерезывающей силе |
| Опорные реакции | |||||||
|---|---|---|---|---|---|---|---|
| Момент в опоре 1 | Сила в опоре 1 | Сила в опоре 2 | Сила в опоре 3 | Сила в опоре 4 | Сила в опоре 5 | Момент в опоре 5 | |
| Т*м | Т | Т | Т | Т | Т | Т*м | |
| по критерию Mmax | -1.146 | 1.794 | 3.435 | 3.558 | 3.855 | 1.95 | -1.354 |
| по критерию Mmin | -1.146 | 1.794 | 3.435 | 3.558 | 3.855 | 1.95 | -1.354 |
| по критерию Qmax | -1.146 | 1.794 | 3.435 | 3.558 | 3.855 | 1.95 | -1.354 |
| по критерию Qmin | -1.146 | 1.794 | 3.435 | 3.558 | 3.855 | 1.95 | -1.354 |
| Результаты расчета | ||||
|---|---|---|---|---|
| Пролет | Участок | Коэффициент использования | Проверка | Проверено по СНиП |
| пролет 1 | 1 | 1.649 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.808 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | ||
| 1.078 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | ||
| 0.139 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | ||
| 0.724 | Прочность по наклонным сечениям без поперечной арматуры | п.3.32 | ||
| пролет 2 | 1 | 1.626 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.808 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | ||
| 1.078 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | ||
| 0.134 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | ||
| 0.7 | Прочность по наклонным сечениям без поперечной арматуры | п.3.32 | ||
| пролет 3 | 1 | 1.904 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.808 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | ||
| 1.078 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | ||
| 0.148 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | ||
| 0.775 | Прочность по наклонным сечениям без поперечной арматуры | п.3.32 | ||
| пролет 4 | 1 | 1.948 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.808 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | ||
| 1.078 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | ||
| 0.151 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | ||
| 0.787 | Прочность по наклонным сечениям без поперечной арматуры | п.3.32 | ||
Эпюра материалов по изгибающему моменту
Отчет сформирован программой АРБАТ (32-бит), версия: 11.5.1.1
Вывод: Несущая способность балки не обеспечена. Рекомендуется выполнить усиление второстепенных балок перекрытия.
расчет главной Балки перекрытия
Пролет балки l = 4.8 м
Сосредоточенная нагрузка на балку по оси «Х» от второстепенной балки: Р=3.855 т (табл. Опорных реакций);
Сосредоточенная нагрузка на опорных участках:
4х0.65х435+0.1х2500х0.65=1.29 т
| Фирма : SCAD Soft
http://www.scadsoft.com e-mail:scad@scadsoft.com тел./факс +380 44 2497191 +7 499 2674076 |
 |
Дата : 24.02.2023 |
ЭКСПЕРТИЗА ОДНОПРОЛЕТНОЙ БАЛКИ
Коэффициент надежности по ответственности n = 1
Конструктивное решение
Сечение
  b = 250 мм
h = 350 мм a1 = 35 мм a2 = 35 мм |
|---|
| Арматура | Класс | Коэффициент условий работы |
| Продольная | A-III | 1 |
| Поперечная | A-I | 1 |
Заданное армирование
| Участок | Длина (м) | Арматура | Сечение |
| 1 | 1.6 | S1 — 220, второй ряд 220
Расстояние в свету между рядами 20 мм) S2 — 220 Поперечная арматура вдоль оси Z 28, шаг поперечной арматуры 100 мм |
|
| 2 | 1.6 | S1 — 220, второй ряд 220
Расстояние в свету между рядами 20 мм) S2 — 220 Поперечная арматура вдоль оси Z 28, шаг поперечной арматуры 200 мм |
|
| 3 | 1.6 | S1 — 220, второй ряд 220
Расстояние в свету между рядами 20 мм) S2 — 220 Поперечная арматура вдоль оси Z 28, шаг поперечной арматуры 100 мм |
Бетон
Вид бетона: Тяжелый
Класс бетона: B25
Плотность бетона 2.5 Т/м3
Условия твердения: Естественное
Коэффициент условий твердения 1
Коэффициенты условий работы бетона
Учет нагрузок длительного действия b2 0.9
Результирующий коэффициент без b2 1
Трещиностойкость
Категория трещиностойкости — 3
Условия эксплуатации конструкции: В помещении
Режим влажности бетона — Естественная влажность
Влажность воздуха окружающей среды — 40-75%
Допустимая ширина раскрытия трещин:
Непродолжительное раскрытие 0.4 мм
Продолжительное раскрытие 0.3 мм
Загружение 1
| Тип нагрузки | Величина | Позиция х | |||
|---|---|---|---|---|---|
 |
0.241 | Т/м | |||
| длина = 4.8 м | |||||
 |
1.29 | Т | 0.01 | м | |
 |
3.86 | Т | 1.23 | м | |
 |
3.86 | Т | 2.38 | м | |
 |
3.86 | Т | 3.53 | м | |
 |
1.29 | Т | 4.79 | м | |
| Загружение 1
Коэффициент длительной части: 1 |
|
|---|---|
| Огибающая величин Mmax по значениям расчетных нагрузок | |
|---|---|
| Максимальный изгибающий момент | Перерезывающая сила, соответствующая максимальному изгибающему моменту |
| Огибающая величин Mmin по значениям расчетных нагрузок | |
|---|---|
| Минимальный изгибающий момент | Перерезывающая сила, соответствующая минимальному изгибающему моменту |
| Огибающая величин Qmax по значениям расчетных нагрузок | |
|---|---|
| Максимальная перерезывающая сила | Изгибающий момент, соответствующий максимальной перерезывающей силе |
| Огибающая величин Qmin по значениям расчетных нагрузок | |
|---|---|
| Минимальная перерезывающая сила | Изгибающий момент, соответствующий минимальной перерезывающей силе |
| Огибающая величин Mmax по значениям нормативных нагрузок | |
|---|---|
| Максимальный изгибающий момент | Перерезывающая сила, соответствующая максимальному изгибающему моменту |
| Огибающая величин Mmin по значениям нормативных нагрузок | |
|---|---|
| Минимальный изгибающий момент | Перерезывающая сила, соответствующая минимальному изгибающему моменту |
| Огибающая величин Qmax по значениям нормативных нагрузок | |
|---|---|
| Максимальная перерезывающая сила | Изгибающий момент, соответствующий максимальной перерезывающей силе |
| Огибающая величин Qmin по значениям нормативных нагрузок | |
|---|---|
| Минимальная перерезывающая сила | Изгибающий момент, соответствующий минимальной перерезывающей силе |
| Опорные реакции | ||||
|---|---|---|---|---|
| Момент в опоре 1 | Сила в опоре 1 | Сила в опоре 2 | Момент в опоре 2 | |
| Т*м | Т | Т | Т*м | |
| по критерию Mmax | -6.39 | 7.719 | 7.596 | -6.328 |
| по критерию Mmin | -6.39 | 7.719 | 7.596 | -6.328 |
| по критерию Qmax | -6.39 | 7.719 | 7.596 | -6.328 |
| по критерию Qmin | -6.39 | 7.719 | 7.596 | -6.328 |
| Результаты расчета | |||
|---|---|---|---|
| Участок | Коэффициент использования | Проверка | Проверено по СНиП |
| 1 | 0.892 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 1.071 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | |
| 0.266 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | |
| 0.595 | Прочность по наклонной трещине | п.3.31 СНиП, п.3.31 Пособия к СНиП | |
| 0.071 | Напряжения в поперечной арматуре | п.4.17 | |
| 0.038 | Ширина раскрытия наклонных трещин (кратковременная) | п.4.17 | |
| 0.05 | Ширина раскрытия наклонных трещин (длительная) | п.4.17 | |
| 2 | 0.328 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 0.194 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | |
| 0.259 | Ширина раскрытия трещин (длительная) | п.п.4.14, 4.15 | |
| 0.08 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | |
| 0.227 | Прочность по наклонной трещине | п.3.31 СНиП, п.3.31 Пособия к СНиП | |
| 3 | 0.883 | Прочность по предельному моменту сечения | п.п. 3.15-3.20, 3.27-3.28 |
| 1.071 | Ширина раскрытия трещин (кратковременная) | п.п. 4.14, 4.15 | |
| 0.261 | Прочность по наклонной полосе между наклонными трещинами | п.3.30 | |
| 0.586 | Прочность по наклонной трещине | п.3.31 СНиП, п.3.31 Пособия к СНиП | |
| 0.054 | Напряжения в поперечной арматуре | п.4.17 | |
| 0.029 | Ширина раскрытия наклонных трещин (кратковременная) | п.4.17 | |
| 0.038 | Ширина раскрытия наклонных трещин (длительная) | п.4.17 | |
Эпюра материалов по изгибающему моменту
| Пролет | Максимальный прогиб | Минимальный прогиб | ||
|---|---|---|---|---|
| Величина | Привязка | Величина | Привязка | |
| мм | м | мм | м | |
| пролет 1 | 5.199 | 2.412 | 0 | 4.8 |
Эпюра прогибов
Максимальный прогиб 5.199 мм
ПРИЛОЖЕНИЕ
РИС 1. Фрагмент нижнего этажа с видом на существующие
колонны и балки перекрытия
РИС 2. Фрагмент верхнего этажа исследуемого помещения
РИС 3. Фрагмент верхнего этажа исследуемого помещения
с видом на плиту перекрытия
РИС 4. Вскрытый участок плиты перекрытия (вид с верхнего этажа)
РИС 5. Осмотр исследуемого фрагмента плиты перекрытия с нижнего этажа
РИС 6. Осмотр исследуемого фрагмента плиты перекрытия
с нижнего этажа после
вскрытия с нее защитного слоя бетона
для исследования существующей арматуры
РИС 7. Осмотр исследуемого фрагмента балки перекрытия с нижнего этажа
РИС 8. Осмотр исследуемого фрагмента балки перекрытия
с нижнего этажа после
вскрытия с нее защитного слоя бетона
для исследования существующей арматуры
ВЫВОД
Прочность и жесткость балки обеспечена.
В результате проведенного анализа для обеспечения безопасной эксплуатации междуэтажного перекрытия необходимо выполнить следующие мероприятия:
— Произвести демонтаж существующей стяжки и утеплителя;
— Выполнить усиление второстепенных балок путем подвязки снизу плиты перекрытия стальных балок
— Выполнить облегченную конструкцию пола в соответствии с представленным составом или аналогичным при условии не превышающем указанную нагрузку.
Обращаем Ваше внимание, что складирование материалов и отходов на плитах перекрытия при производстве работ не допускается!
