Проведение обследования качества ремонтных работ

Ппроведение строительно-технического обследования качества выполненных ремонтных работ, согласно контракта.

Заказчик: Государственное бюджетное общеобразовательное учреждение города Москвы Школа.



  1. Вводная часть

Настоящий отчет выполнен на основании договора «18» сентября 2019г.

Предмет договора: проведение проверки качества выполненных ремонтных работ по контракту  согласно Приложения №1 к Техническому заданию, а именно:

— Проверка работоспособности установленных дверей на предмет соответствия нормативам;

2. Основание для проведения обследования

4. Сведения об участниках осмотра

Согласно договору ноября 2019г. в 12 часов произведен осмотр объектов в присутствии представителей:

Заказчик: Заместитель директора по управлению ресурсами Франко К.В.

Эксперт: ООО «Стройэкспертиза» Оболенский В.В.

5. Список литературы

  1. Гражданский кодекс Российской Федерации.
  2. Градостроительный кодекс Российский Федерации.
  3. ГОСТ 31937-2011 «Правила обследования и мониторинга технического состояния».

4. СП 4.13130.2013 «Системы противопожарной защиты»

5. ГОСТ 31173-2003 «Противопожарные двери»

6. СП 48.13330.2011 «Организация строительства».

7. Федеральный закон 102-ФЗ. «Об обеспечении единства измерений».

8. Федеральный закон 184-ФЗ. «О техническом регулировании».

9. ГОСТ 15.309. “Испытания и приемка выпускаемой продукции”

10. ГОСТ Р 57327-2016 «Двери металлические противопожарные»

11. Федеральный закон 123-ФЗ. «Технический регламент о требованиях пожарной безопасности»

12. ГОСТ Р 56177-2014 Устройства закрывания дверей (доводчики). Технические условия

6. Перечень приборов и оборудования

— цифровая фотокамера Canon G9;

— рулетка измерительная стальная L=10м. ГОСТ 7502-98;

— штангенциркуль ШЦ-I-150-0,1 ГОСТ 166-89;

7. Документы, представленные заказчиком.

Заказчиком представлены следующие документы:

1. Гражданско-правовой договор бюджетного учреждения № 1506-ТР-19-8. Выполнение работ по проведению текущего ремонта зданий и (или) сооружений ГБОУ Школа № 1506.

8. Термины и определения

Дефект[1] – каждое отдельное несоответствие продукции требованиям проектной и/или нормативной документации, ухудшающее его свойства.

Сертификат соответствия[2] — документ, удостоверяющий соответствие объекта требованиям технических регламентов, положениям стандартов, сводов правил или условиям договоров.



9. Дополнительные условия и ограничения.

Выводы, содержащиеся в строительно-технической экспертизе, ограничиваются следующим: эксперт исходит из того, что представленная Заказчиком документация и информация является точной и достоверной, и не проводил ее проверку.

10. Краткое описание объекта обследования.

Объекты расположены в городе Москве.

Для выполнения работ по текущему ремонту, государственное бюджетное общеобразовательное учреждение города Москвы Школа № 1506, именуемое в дальнейшем «Заказчик», в лице заместителя директора по управлению ресурсами Франко Кирилла Валентиновича действующего на основании Доверенности от 21.02.2018 года № 77/477-н/77-2018-4-377, с одной стороны, и Общество с ограниченной ответственностью «ОБЕРОН», именуемое в дальнейшем «Исполнитель», в лице Генерального директора Оленичева Олега Вячеславовича, действующего на основании Устава, с другой стороны, вместе именуемые«Стороны» и каждый в отдельности «Сторона», заключили Гражданско-правовой договор бюджетного учреждения (далее Контракт) о нижеследующем:

Подрядчик обязуется по заданию Заказчика выполнить работы по проведению текущего ремонта зданий и (или) сооружений в объеме, установленном в Техническом задании (Приложение №1 к настоящему Контракту, являющееся его неотъемлемой частью) (далее — Техническое задание), а Заказчик обязуется принять результат выполненных работ и оплатить его в порядке и на условиях, предусмотренных настоящим Контрактом.

2.1 Цена Контракта составляет 1 061 503,05 (Один миллион шестьдесят одна тысяча пятьсот три) рубля 05 копеек, без НДС на основании применения Исполнителем УСН, (далее – Цена Контракта).

2.4 Цена Контракта включает в себя все затраты, издержки и иные расходы Подрядчика, в том числе сопутствующие, связанные с исполнением настоящего Контракта.

2.5 Цена контракта является твердой, определена на весь срок исполнения Контракта и не может изменяться в ходе его исполнения, за исключением случаев, предусмотренных ч.1 ст.95 Законом о контрактной системе.[3]

В Техническом задании к контракту на выполнение работ определено:

“В случае если производятся работы, контроль качества которых невозможен после проведения последующих работ, Подрядчик приступает к выполнению последующих работ только после приемки Заказчиком скрытых работ и составления актов их освидетельствования. Если закрытие работ выполнено без подтверждения Заказчика в случае, когда он не был информирован об этом или информирован с опозданием, Подрядчик обязан по требованию Заказчика за свой счет вскрыть любую часть скрытых работ, согласно указанию Заказчика, а затем восстановить за свой счет”.

“Заказчик вправе не оплачивать стоимость скрытых работ, если они не подтверждены соответствующими двухсторонними актами”.

11. Методика обследования и описание исследовательских работ.

Обследование проводилось визуально-инструментальным методом согласно Правилам обследования и мониторинга технического состояния ГОСТ 31939-2011.

Этапы работ:

— подготовка к проведению обследования (изучение документов Заказчика);

— визуальное обследование (инструментальное и фото-фиксация);

— камеральная обработка результатов визуального и инструментального обследования.

При визуальном обследовании фиксировались видимые дефекты и повреждения,

производилась фото-фиксация.

12. Результаты обследования и исследовательская часть

Настоящее заключение выполнено по результатам обследования выполненных работ по текущему ремонту (установка противопожарных дверей) школы № 1506 в зданиях.

Целью заключения является определение объема, качества и стоимости, фактически выполненных строительно-монтажных работ согласно условиям заключенного контракта № 1506- ТР-18-5 от 10. 05. 2018 года, исполнительной документации, строительным нормам и правилам.

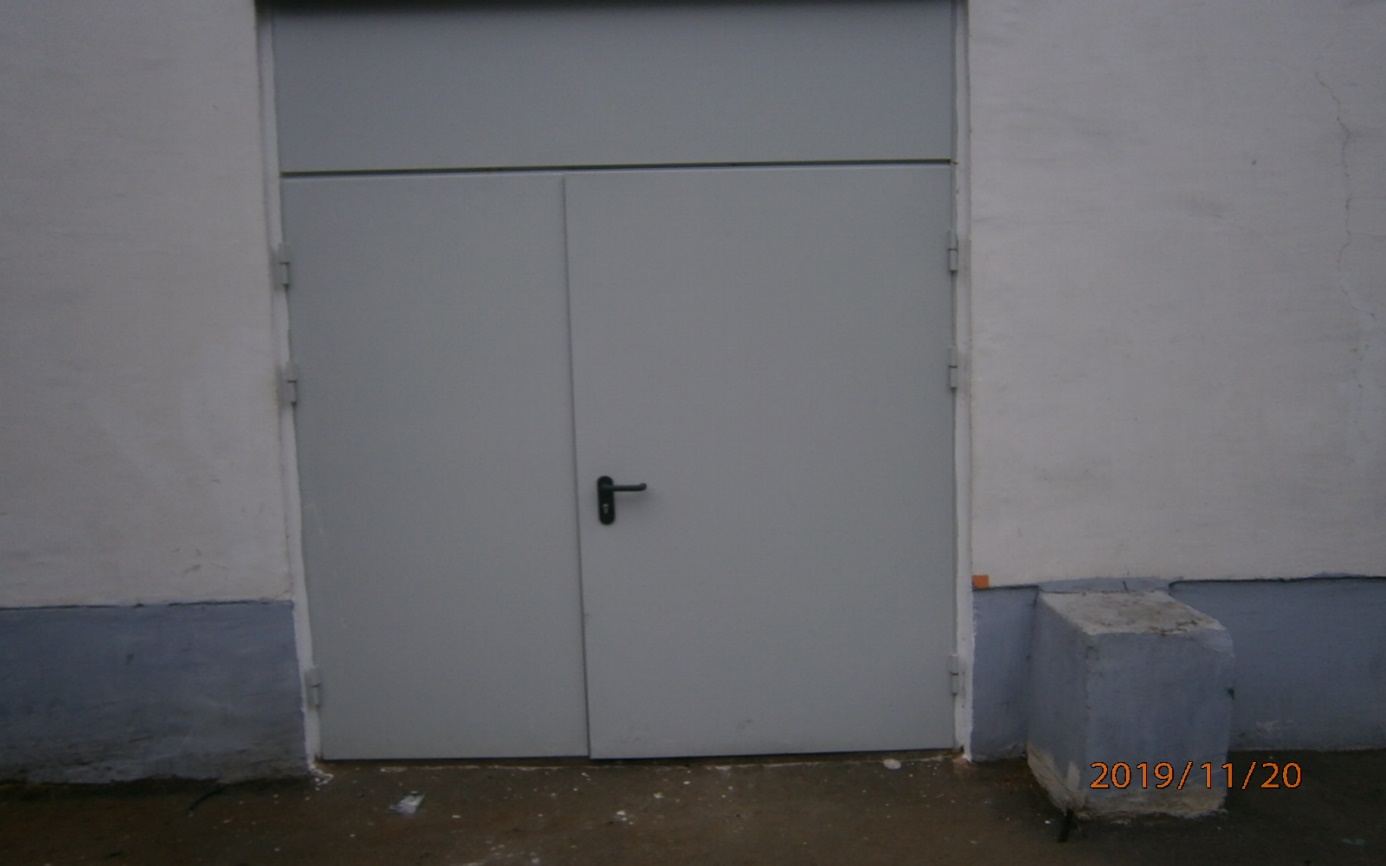

Обследование фактически выполненных работ по установке противопожарных дверей в школы № 1506 проведено 20 ноября 2019 года экспертом ООО «Стройзкспертиза»:

В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований. Экспертом произведен внешний осмотр объекта, с выборочным фиксированием на цифровую камеру, что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций, с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее). Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют размеры конструкций, их расположение и шаг в плане, размеры поперечных сечений, высотные отметки, характерные узлы, расстояния между узлами и т.д.



1. Проверка качества и объемов выполненных работ, соответствие выполненных работ сметной документации;

Основные требования, предъявляемые к выполняемым работам:

Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

Статья 34. Требования к строительным материалам и изделиям, применяемым в процессе строительства зданий и сооружений

1. Строительство здания или сооружения должно осуществляться с применением строительных материалов и изделий, обеспечивающих соответствие здания или сооружения требованиям настоящего Федерального закона и проектной документации.

2. Строительные материалы и изделия должны соответствовать требованиям, установленным в соответствии с законодательством Российской Федерации о техническом регулировании.

3. Лицо, осуществляющее строительство здания или сооружения, в соответствии с законодательством о градостроительной деятельности должно осуществлять контроль за соответствием применяемых строительных материалов и изделий, в том числе строительных материалов, производимых на территории, на которой осуществляется строительство, требованиям проектной документации в течение всего процесса строительства.

Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 26 декабря 2006 г. № 1128 «Об утверждении и введении в действие Требований к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требований, предъявляемых к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения» (действующая на момент заключения договора субподряда):

п.5. Исполнительная документация ведется лицом, осуществляющим строительство. В состав исполнительной документации включаются текстовые и графические материалы, приведенные в настоящей главе.

п.5.3. Освидетельствование работ, которые оказывают влияние на безопасность объекта капитального строительства и в соответствии с технологией строительства, реконструкции, капитального ремонта контроль за выполнением которых не может быть проведен после выполнения других работ (далее — скрытые работы), оформляется актами освидетельствования скрытых работ по образцу, приведенному в приложении № 3. Перечень скрытых работ, подлежащих освидетельствованию, определяется проектной и рабочей документацией.

п.5.4. Освидетельствование строительных конструкций, устранение выявленных в процессе проведения строительного контроля недостатков в которых невозможно без разборки или повреждения других строительных конструкций и участков сетей инженерно-технического обеспечения (далее — ответственные конструкции), оформляется актами освидетельствования ответственных конструкций по образцу, приведенному в приложении № 4. Перечень ответственных конструкций, подлежащих освидетельствованию, определяется проектной и рабочей документацией.

п.6. В состав исполнительной документации также включаются следующие материалы:

а) исполнительные геодезические схемы;

б) акты испытания и опробования технических устройств, систем инженерно-технического обеспечения;

в) результаты экспертиз, обследований, лабораторных и иных испытаний выполненных работ, проведенных в процессе строительного контроля;

г) документы, подтверждающие проведение контроля за качеством применяемых строительных материалов (изделий);

д) иные документы, отражающие фактическое исполнение проектных решений.

Требования к составлению и порядку ведения материалов, предусмотренных настоящим пунктом, определяются в соответствии с законодательством Российской Федерации.

Свод правил СП 48.13330.2011 «СНиП 12-01-2004. Организация строительства». Актуализированная редакция СНиП 12-01-2004 (утв. приказом Министерства регионального развития РФ от 27 декабря 2010 г. № 781).

6.13 Лицо, осуществляющее строительство, в соответствии с законодательством о градостроительной деятельности должно вести исполнительную документацию:

акты освидетельствования скрытых работ;

акты освидетельствования ответственных конструкций;

комплект рабочих чертежей с надписями о соответствии выполненных в натуре работ этим чертежам или о внесенных в них по согласованию с проектировщиком изменениях, сделанных лицами, ответственными за производство строительно-монтажных работ;

исполнительные геодезические схемы и чертежи;

результаты экспертиз, обследований, лабораторных и иных испытаний выполненных работ, проведенных в процессе строительного контроля;

документы, подтверждающие проведение контроля за качеством применяемых строительных материалов (изделий);

иные документы, отражающие фактическое исполнение проектных решений.

Требования к составлению и порядку ведения исполнительной документации устанавливаются Федеральной службой по экологическому, технологическому и атомному надзору.

6.14 По мере готовности работ и конструкций, показатели качества которых влияют на безопасность здания (сооружения), и если в соответствии с технологией строительства эти показатели не могут быть проконтролированы после выполнения последующих работ, лицо, осуществляющее строительство, в сроки по договоренности, но не позднее чем за три рабочих дня извещает застройщика (заказчика), представителей органов государственного контроля (надзора) и авторского надзора о сроках выполнения соответствующей процедуры оценки соответствия.

Выявленные такой процедурой недостатки должны быть устранены с составлением соответствующих актов.

До устранения выявленных недостатков и оформления соответствующих актов выполнение последующих работ недопустимо.



Приложение № 3

к Контракту № 1506-ТР-18-5

от мая 2018 г.

СМЕТНАЯ ДОКУМЕНТАЦИЯ

ЛОКАЛЬНАЯ СМЕТА №
(локальный сметный расчет)
1506 Текущий ремонт
Замена люков и дверей на противопожарные
(наименование работ и затрат, наименование объекта)
Основание: чертежи №
Сметная стоимость 1 190,33 тыс.руб
Средства на оплату труда 86,82 тыс.руб
Составлен(а) в уровне текущих (прогнозных) цен январь 2018 года
№№ п/п Шифр расценки и коды ресурсов Наименование работ и затрат Единица измерения Кол-во единиц Цена на ед. изм. руб. Попра-вочные коэфф. Коэфф. зимних удоро-жаний Коэфф. пересчета ВСЕГО затрат, руб. Справочно
ЗТР, всего чел.-час
Ст-ть ед. с начислен.
1 2 3 4 5 6 7 8 9 10 11
1 1.11-3104-9-3/1 Разборка деревянных заполнений проемов дверных, воротных 100 м2 0,295
ЗП 14 974,12 1 1 4 417,37
НР от ЗП % 70 3 092,16
СП от ЗП % 10 441,74
ЗТР чел-ч 91,15 1 26,89
7 951,27 26 953,46
2 1.11-3303-9-2/1 Установка противопожарных металлических двупольных дверных блоков размером 1500х2050 мм 10 шт. 0,4
ЗП 20 588,27 1 1 8 235,31
ЭМ 45,05 1 1 18,02
в т.ч. ЗПМ 5,09 1 1 2,04
МР 261 388,35 1 1 104 555,34
НР от ЗП % 70 5 764,72
СП от ЗП % 10 823,53
НР и СП от ЗПМ % 108 2,20
ЗТР чел-ч 107,32 1 42,93
119 399,12 298 497,80
3 1.11-3303-9-1/1 Установка противопожарных металлических однопольных дверных блоков размером 1000х2050 мм 10 шт. 0,5
ЗП 12 350,24 1 1 6 175,12
ЭМ 33,09 1 1 16,55
в т.ч. ЗПМ 3,66 1 1 1,83
МР 174 964,78 1 1 87 482,39
НР от ЗП % 70 4 322,58
СП от ЗП % 10 617,51
НР и СП от ЗПМ % 108 1,98
ЗТР чел-ч 64,61 1 32,31
98 616,13 197 232,26
4 1.11-3103-11-5/1 Установка блоков люков противопожарных однопольных, облицованных с двух сторон оцинкованной сталью, в перекрытиях, площадь проема до 2 м2 100 м2 0,03
ЗП 24 288,38 1 1 728,65
ЭМ 16,59 1 1 0,50
в т.ч. ЗПМ 2,69 1 1 0,08
МР 528 508,75 1 1 15 855,26
НР от ЗП % 70 510,06
СП от ЗП % 10 72,87
НР и СП от ЗПМ % 108 0,09
ЗТР чел-ч 141,45 1 4,24
17 167,43 572 247,67
6 1.11-3403-6-1/1 Установка устройства экстренного открывания металлических противопожарных дверей 10 компл. 0,4
ЗП 1 829,17 1 1 731,67
ЭМ 10,59 1 1 4,24
в т.ч. ЗПМ 1,07 1 1 0,43
МР 66 548,40 1 1 26 619,36
НР от ЗП % 70 512,17
СП от ЗП % 10 73,17
НР и СП от ЗПМ % 108 0,46
ЗТР чел-ч 9,41 1 3,76
27 941,07 69 852,68
Итого по разделу: ул. Грекова, д. 11А 271 075,02
Раздел: ул. Грекова, д. 11Б
1 1.11-3104-9-3/1 Разборка деревянных заполнений проемов дверных, воротных 100 м2 0,305
ЗП 14 974,12 1 1 4 567,11
НР от ЗП % 70 3 196,98
СП от ЗП % 10 456,71
ЗТР чел-ч 91,15 1 27,80
8 220,80 26 953,44
2 1.11-3303-9-2/1 Установка противопожарных металлических двупольных дверных блоков размером 1500х2050 мм 10 шт. 0,5
ЗП 20 588,27 1 1 10 294,14
ЭМ 45,05 1 1 22,53
в т.ч. ЗПМ 5,09 1 1 2,55
МР 261 388,35 1 1 130 694,18
НР от ЗП % 70 7 205,90
СП от ЗП % 10 1 029,41
НР и СП от ЗПМ % 108 2,75
ЗТР чел-ч 107,32 1 53,66
149 248,91 298 497,82
3 1.11-3303-9-1/1 Установка противопожарных металлических однопольных дверных блоков размером 1000х2050 мм 10 шт. 0,4
ЗП 12 350,24 1 1 4 940,10
ЭМ 33,09 1 1 13,24
в т.ч. ЗПМ 3,66 1 1 1,46
МР 174 964,78 1 1 69 985,91
НР от ЗП % 70 3 458,07
СП от ЗП % 10 494,01
НР и СП от ЗПМ % 108 1,58
ЗТР чел-ч 64,61 1 25,84
78 892,91 197 232,28
4 1.11-3103-11-5/1 Установка блоков люков противопожарных однопольных, облицованных с двух сторон оцинкованной сталью, в перекрытиях, площадь проема до 2 м2 100 м2 0,03
ЗП 24 288,38 1 1 728,65
ЭМ 16,59 1 1 0,50
в т.ч. ЗПМ 2,69 1 1 0,08
МР 528 508,75 1 1 15 855,26
НР от ЗП % 70 510,06
СП от ЗП % 10 72,87
НР и СП от ЗПМ % 108 0,09
ЗТР чел-ч 141,45 1 4,24
17 167,43 572 247,67
6 1.11-3403-6-1/1 Установка устройства экстренного открывания металлических противопожарных дверей 10 компл. 0,4
ЗП 1 829,17 1 1 731,67
ЭМ 10,59 1 1 4,24
в т.ч. ЗПМ 1,07 1 1 0,43
МР 66 548,40 1 1 26 619,36
НР от ЗП % 70 512,17
СП от ЗП % 10 73,17
НР и СП от ЗПМ % 108 0,46
ЗТР чел-ч 9,41 1 3,76
27 941,07 69 852,68
Итого по разделу: ул. Грекова, д. 11Б 281 471,12
1 1.11-3104-9-3/1 Разборка деревянных заполнений проемов дверных, воротных 100 м2 0,356
ЗП 14 974,12 1 1 5 330,79
НР от ЗП % 70 3 731,55
СП от ЗП % 10 533,08
ЗТР чел-ч 91,15 1 32,45
9 595,42 26 953,43
2 1.11-3303-9-2/1 Установка противопожарных металлических двупольных дверных блоков размером 1500х2050 мм 10 шт. 0,8
ЗП 20 588,27 1 1 16 470,62
ЭМ 45,05 1 1 36,04
в т.ч. ЗПМ 5,09 1 1 4,07
МР 261 388,35 1 1 209 110,68
НР от ЗП % 70 11 529,43
СП от ЗП % 10 1 647,06
НР и СП от ЗПМ % 108 4,40
ЗТР чел-ч 107,32 1 85,86
238 798,23 298 497,79
3 1.11-3303-9-1/1 Установка противопожарных металлических однопольных дверных блоков размером 1000х2050 мм 10 шт. 0,5
ЗП 12 350,24 1 1 6 175,12
ЭМ 33,09 1 1 16,55
в т.ч. ЗПМ 3,66 1 1 1,83
МР 174 964,78 1 1 87 482,39
НР от ЗП % 70 4 322,58
СП от ЗП % 10 617,51
НР и СП от ЗПМ % 108 1,98
ЗТР чел-ч 64,61 1 32,31
98 616,13 197 232,26
4 1.11-3103-11-5/1 Установка блоков люков противопожарных однопольных, облицованных с двух сторон оцинкованной сталью, в перекрытиях, площадь проема до 2 м2 100 м2 0,05
ЗП 24 288,38 1 1 1 214,42
ЭМ 16,59 1 1 0,83
в т.ч. ЗПМ 2,69 1 1 0,13
МР 528 508,75 1 1 26 425,44
НР от ЗП % 70 850,09
СП от ЗП % 10 121,44
НР и СП от ЗПМ % 108 0,14
ЗТР чел-ч 141,45 1 7,07
28 612,36 572 247,20
6 1.11-3403-6-1/1 Установка устройства экстренного открывания металлических противопожарных дверей 10 компл. 0,5
ЗП 1 829,17 1 1 914,59
ЭМ 10,59 1 1 5,30
в т.ч. ЗПМ 1,07 1 1 0,54
МР 66 548,40 1 1 33 274,20
НР от ЗП % 70 640,21
СП от ЗП % 10 91,46
НР и СП от ЗПМ % 108 0,58
ЗТР чел-ч 9,41 1 4,71
34 926,34 69 852,68
Итого по разделу 410 548,48
Раздел: ул. Полярная, д. 54 корп.3
1 1.11-3104-9-3/1 Разборка деревянных заполнений проемов дверных, воротных 100 м2 0,1092
ЗП 14 974,12 1 1 1 635,17
НР от ЗП % 70 1 144,62
СП от ЗП % 10 163,52
ЗТР чел-ч 91,15 1 9,95
2 943,31 26 953,39
2 1.11-3303-9-1/1 Установка противопожарных металлических однопольных дверных блоков размером 1000х2050 мм 10 шт. 0,6
ЗП 12 350,24 1 1 7 410,14
ЭМ 33,09 1 1 19,85
в т.ч. ЗПМ 3,66 1 1 2,20
МР 174 964,78 1 1 104 978,87
НР от ЗП % 70 5 187,10
СП от ЗП % 10 741,01
НР и СП от ЗПМ % 108 2,38
ЗТР чел-ч 64,61 1 38,77
118 339,35 197 232,25
4 1.11-3403-6-1/1 Установка устройства экстренного открывания металлических противопожарных дверей 10 компл. 0,4
ЗП 1 829,17 1 1 731,67
ЭМ 10,59 1 1 4,24
в т.ч. ЗПМ 1,07 1 1 0,43
МР 66 548,40 1 1 26 619,36
НР от ЗП % 70 512,17
СП от ЗП % 10 73,17
НР и СП от ЗПМ % 108 0,46
ЗТР чел-ч 9,41 1 3,76
27 941,07 69 852,68
Итого по разделу: ул. Полярная, д. 54 корп.3 149 223,73
Раздел: пр-д Студёный, д. 10Б
1 1.11-3104-9-3/1 Разборка деревянных заполнений проемов дверных, воротных 100 м2 0,0621
ЗП 14 974,12 1 1 929,89
НР от ЗП % 70 650,92
СП от ЗП % 10 92,99
ЗТР чел-ч 91,15 1 5,66
1 673,80 26 953,30
2 1.11-3303-9-1/1 Установка противопожарных металлических однопольных дверных блоков размером 1000х2050 мм 10 шт. 0,3
ЗП 12 350,24 1 1 3 705,07
ЭМ 33,09 1 1 9,93
в т.ч. ЗПМ 3,66 1 1 1,10
МР 174 964,78 1 1 52 489,43
НР от ЗП % 70 2 593,55
СП от ЗП % 10 370,51
НР и СП от ЗПМ % 108 1,19
ЗТР чел-ч 64,61 1 19,38
59 169,68 197 232,27
3 1.11-3103-11-5/1 Установка блоков люков противопожарных однопольных, облицованных с двух сторон оцинкованной сталью, в перекрытиях, площадь проема до 2 м2 100 м2 0,03
ЗП 24 288,38 1 1 728,65
ЭМ 16,59 1 1 0,50
в т.ч. ЗПМ 2,69 1 1 0,08
МР 528 508,75 1 1 15 855,26
НР от ЗП % 70 510,06
СП от ЗП % 10 72,87
НР и СП от ЗПМ % 108 0,09
ЗТР чел-ч 141,45 1 4,24
17 167,43 572 247,67
Итого по разделу: пр-д Студёный, д. 10Б 78 010,91
Итого по локальной смете: 1506 Текущий ремонт 1 190 329,26
Итого по смете: Замена люков и дверей на противопожарные 1 190 329,26
НДС 18% 214 259,27
Итого с НДС 1 404 588,53

Итого с НДС, учетом снижения по результатам торгов 9,99% 1 264 131,39 руб.

Заказчик Подрядчик

Заместитель директора Генеральный директор

по управлению ресурсами ООО «Конструктивстрой»

______________ Франко К.В. _______________ Акишин А.А.

  1. Составление дефектной ведомости;

На основании проведенного обследования установлено, что выполненные работы по установке двупольных противопожарных дверей не соответствуют СП 4.13130.2013 “Системы противопожарной защиты» и ГОСТ 31173-2003 «Противопожарные двери»

  • отсутствуют поэтажные планы со спецификацией установленных изделий с указанием номеров изделий и соответствующих им проемов. (ГОСТ Р 57327-2016 Прил. Д)
  • акты на скрытые работы не соответствуют предъявляемым к ним требованиям:

«Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 26 декабря 2006 г. № 1128 «Об утверждении и введении в действие Требований к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требований, предъявляемых к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения» (действующая на момент заключения договора субподряда).

  • отсутствуют чертежи монтажных узлов (ГОСТ Р 57327-2016 Прил. Д).
  • на этикетке дверного блока отсутствует дата изготовления (ГОСТ 31173–2016 п. 5.7.4)
  • обозначение дверного блока на этикетке не соответствует сертификату соответствия С-RU.ЭО031.В.0010S выданного ООО «Торг Мастер».(Фото 11)

Полное наименование продукции: Двери металлические противопожарные с порогом и без порога однопольные глухие типа ДП -ТМ -01 -EI60 и с остеклением до 25% типа ДП -ТМ -01 -EI60 -О, габаритные размеры 2200(+15%,-30%)х1000(+15%,-30%) мм, двупольные глухие типа ДП -ТМ -02 -EI60 и с остеклением до 25% типа ДП -ТМ -02 -EI60 -О, габаритные размеры 2200(+15%,-30%)х1600(+15%,-30%) мм, толщина полотна не менее 53мм остекление — стекло пожаростойкое многослойное марки «Protec-EIW 60», общей толщиной 24 мм (ТУ 5923-005-22226377-2015), выпускаемые по ТУ 5262-001-22242235-2016.



Результаты проведенных исследований по установке противопожарных дверей приведены в таблице №1.

Таблица № 1

п/п

Наименование дефектов и/или недоделок Нарушение требований норм
1. Установка доводчика на одном полотне противопожарных дверей. Нарушение требований п.5.5 ГОСТ Р 57327-2016 «Двери металлические противопожарные»
2. Функционирование фурнитуры (защелки) происходит туго с заеданиями Нарушение требований п.7.12 ГОСТ Р 57327-2016 «Двери металлические противопожарные»
3. Поверхности стальных элементов имеют механические повреждения, раковины, ржавчину. Нарушение требований п. 5.4.3 ГОСТ 31173-2016

«Блоки дверные стальные»

4. Не соответствие маркировки противопожарных дверей. Нарушение требований п. 5.7.4 ГОСТ 31173-2016

«Блоки дверные стальные

5. Отсутствие поэтажного плана с номерами и спецификацией установленных изделий. Нарушение требований ГОСТ Р 57327-2016 «Двери металлические противопожарные»
ул. Грекова дом 11А – 12 шт.
1. Установка доводчика на одном полотне противопожарных дверей. Нарушение требований п.5.5 ГОСТ Р 57327-2016 «Двери металлические противопожарные»
2. Функционирование фурнитуры (защелки) происходит туго с заеданиями Нарушение требований п.7.12 ГОСТ Р 57327-2016 «Двери металлические противопожарные»
3. Поверхности стальных элементов имеют механические повреждения, раковины, ржавчину. Нарушение требований п. 5.4.3 ГОСТ 31173-2016

«Блоки дверные стальные»

4. Не соответствие маркировки противопожарных дверей. Нарушение требований п. 5.7.4 ГОСТ 31173-2016

«Блоки дверные стальные

5. Отсутствие поэтажного плана с номерами и спецификацией установленных изделий. Нарушение требований ГОСТ Р 57327-2016 «Двери металлические противопожарные»
ул. Грекова дом 11Б – 10 шт.
1. Установка доводчика на одном полотне противопожарных дверей. Нарушение требований п.5.5 ГОСТ Р 57327-2016 «Двери металлические противопожарные»
2. Функционирование фурнитуры (защелки) происходит туго с заеданиями Нарушение требований п.7.12 ГОСТ Р 57327-2016 «Двери металлические противопожарные»
3. Поверхности стальных элементов имеют механические повреждения, раковины, ржавчину. Нарушение требований п. 5.4.3 ГОСТ 31173-2016

«Блоки дверные стальные»

4. Не соответствие маркировки противопожарных дверей. Нарушение требований п. 5.7.4 ГОСТ 31173-2016

«Блоки дверные стальные

5. Отсутствие поэтажного плана с номерами и спецификацией установленных изделий. Нарушение требований ГОСТ Р 57327-2016 «Двери металлические противопожарные»


пр. Студеный дом 10Б – 1 шт.

1. Не соответствие маркировки противопожарных дверей. Нарушение требований п. 5.7.4 ГОСТ 31173-2016

«Блоки дверные стальные

2. Отсутствие поэтажного плана с номерами и спецификацией установленных изделий. Нарушение требований ГОСТ Р 57327-2016 «Двери металлические противопожарные»
ул. Полярная дом 54 корп. 3 – 1 шт.
1. Не соответствие маркировки противопожарных дверей. Нарушение требований п. 5.7.4 ГОСТ 31173-2016

«Блоки дверные стальные

2. Поверхности стальных элементов имеют механические повреждения, раковины, ржавчину. Нарушение требований п. 5.4.3 ГОСТ 31173-2016

«Блоки дверные стальные»

3. Отсутствие поэтажного плана с номерами и спецификацией установленных изделий. Нарушение требований ГОСТ Р 57327-2016 «Двери металлические противопожарные»
1. Установка доводчика на одном полотне противопожарных дверей. Нарушение требований п.5.5 ГОСТ Р 57327-2016 «Двери металлические противопожарные»
2. Функционирование фурнитуры (защелки) происходит туго с заеданиями Нарушение требований п.7.12 ГОСТ Р 57327-2016 «Двери металлические противопожарные»
3. Поверхности стальных элементов имеют механические повреждения, раковины, ржавчину. Нарушение требований п. 5.4.3 ГОСТ 31173-2016

«Блоки дверные стальные»

4. Не соответствие маркировки противопожарных дверей. Нарушение требований п. 5.7.4 ГОСТ 31173-2016

«Блоки дверные стальные

5. Отсутствие поэтажного плана с номерами и спецификацией установленных изделий. Нарушение требований ГОСТ Р 57327-2016 «Двери металлические противопожарные»

Требования к фурнитуре противопожарных дверей устанавливают следующие нормативные документы:

Ст. 88 123-ФЗ, п.6.18 СНиП 21-01-97 – о необходимости установки доводчиков;

ГОСТ Р 56177-2014 – устанавливает технические условия для доводчиков;

ГОСТ 5089-2011 – для замков и защелок;

ГОСТ 53307-2009 – определяет методические условия огневого испытания при сертификации;

ГОСТ Р 53308-2009 – о огневых испытаниях светопрозрачных противопожарных фрамуг;

Фурнитура противопожарных дверей должна изготавливаться из высококачественных материалов – нержавеющей, оцинкованной стали, сплавов металлов, трудно горючего пластика.

Одним из основных элементов фурнитуры являются противопожарные доводчики.

Противопожарные доводчики предназначены для возвращения полотен дверей в штатное закрытое положение, надежно препятствующее распространению огня, дыма в защищаемые, смежные помещения.

Противопожарные доводчики бывают рычажными – наиболее распространенными, которые установлены в данном случае при монтаже противопожарных дверей, скрытыми (встроенными), позволяющими выглядеть противопожарным дверям более эстетично. Соответственно, если первый тип доводчиков используется для установки на противопожарное заполнение проемов производственных, складских объектов, то второй тип как правило востребован для защиты помещений в общественных зданиях. Монтажное расположение доводчиков может быть: верхним, напольным или встроенным, скрытым внутри дверного полотна (коробки). Некоторые модели противопожарных доводчиков могут фиксироваться в нужном положении открытой двери; иметь так называемый дохлоп, т.е. медленное прижимание, притягивание полотна, что обеспечивает большую плотность, практически герметичность притвора для обеспечения непроницаемости дымовых газов в случае возникновения очага возгорания. Противопожарные доводчики монтируют на левые/правые двери, по одному на каждое полотно, подбирая их по массе; скорости, усилию для самозакрывания; температуре в условиях предстоящей эксплуатации. При монтаже противопожарных доводчиков устанавливаются регуляторы порядка закрывания, которые предназначены для автоматической координации движения полотен двухстворчатых дверей.

Регуляторы порядка закрывания в обязательном порядке монтируют на двухстворчатые противопожарные двери в комплекте с доводчиками – по одному на каждое полотно как снаружи, так и внутренним, скрытым размещением. Такое жесткое требование вызвано тем, что у такого типа огнестойкого заполнения проема при распространении пожара, как правило, одно полотно является активным, а другое пассивным; причем они разной ширины, имеют для обеспечения плотного притвора выступы, что может привести к недопустимому закрыванию полотен внахлест. Поэтому наличие регулятора порядка закрывания позволяет поочередно вернуть полотна в исходное положение сначала пассивное полотно/створку, а затем активное.

Регуляторы порядка закрывания

Регуляторы порядка закрывания

Согласно ГОСТ Р 57327-2016 «Двери металлические противопожарные»

5.5 Двери должны быть оборудованы устройствами для самозакрывания (доводчиками, пружинными петлями и т.п.), а для двупольных дверей, оба полотна которых активно используются в процессе эксплуатации, дополнительно устройством координации последовательного закрывания полотен.

Согласно Ст. 37 ФЗ № 123 противопожарные преграды делятся на семь типов (табл. 1). В свою очередь заполнения проемов в противопожарных преградах (противопожарные двери) в зависимости от пределов огнестойкости делятся на три типа (первый, второй и третий). Каждому типу заполнения проема установлен свой предел огнестойкости (табл. 24 ФЗ №123)), который для дверей имеет несколько обозначений в зависимости от площади остекления наличия дымогазонепроникающих свойств.

Противопожарные двери могут маркироваться следующим образом: «ЕI 60 или EIS 30», где буквы обозначают определенный параметр (предельное состояние):

«Е» – потеря целостности;

«I» — потеря теплоизолирующей способности;

«S» — потеря сопротивления дымогазопроницанию;

А цифры обозначают временной промежуток в минутах, в течении которого предельное состояние соблюдается. Маркировка двери «E60/I30/S15» обозначает, что изделие потеряет целостность через 60 минут, теплоизолирующую способность через 30 минут, утратит сопротивление дымогазопроницанию спустя 15 минут после начала воздействия огня. Любая противопожарная дверь должна быть маркирована таким способом, чтобы даже после пожара можно было установить ее характеристики.

Производство противопожарных дверей включает в себя нанесение на конструкции шильд. Она изготавливается в виде пластины из стали или алюминия. Шильда на противопожарную дверь, или шильдик, представляет собой табличку или знак, который наносят на изделие. Шильда содержит в себе информацию о товаре. Официально она называется табличкой устройства или паспортной табличкой. По сути, это маркировка продукции, которая содержит сведения о производителе, технических характеристиках товара, серийный номер и другие подобные сведения.

5.7.4 Каждый дверной блок маркируют этикеткой с указанием наименования предприятия-изготовителя, типа, условного обозначения изделия с указанием класса прочности, даты его изготовления и/или номера заказа, знака (штампа), подтверждающего приемку изделия службой технического контроля. Маркировка изделий должна отражать фактические требования к типу дверей, указанных в заказе, а также возможность проведения идентификации в целях установления подлинности изготовления, указанные производителем. (ГОСТ 31173 – 2016)

Шильда должна быть целостной конструкцией без дефектов, иметь читаемый шрифт. Серийный номер вписывается специальным маркером или выбивается на табличке. Пластина должна прочно крепиться к дверям. Если дверь не имеет шильды, надзорный орган может обязать владельца здания установить новые пожаростойкие двери. Крепление шильды должно производиться изготовителем в заводских условиях. Этикетку прикрепляют на торце возле верхней петли.

Монтаж противопожарных дверей должен осуществляться представителями специализированных предприятий, организаций, обладающих соответственными лицензионными разрешениями, выданными МЧС России.

Перечень исполнительной документации предоставляемой монтажной организацией ГОСТ Р 57327-2016 «Двери металлические противопожарные». Приложение Д.:

1. Свидетельство о регистрации юридического лица — производителя работ (копия).

2. Лицензия МЧС или допуск СРО на монтаж противопожарных конструкций (копия.)

3. Спецификация установленных изделий с указанием номеров изделий и соответствующих им проемов на поэтажных планах.

4. Сертификаты соответствия нормам пожарной безопасности на изделия (заверенные в установленном порядке).

5. Паспорта на изделия.

6. Перечень производителей и/или поставщиков фурнитуры и комплектующих для замены. установленных в изделиях при их неисправности.

7. Чертежи монтажных узлов.

8. Гарантийное обязательство на монтаж.

9. Акты скрытых работ на установку противопожарных дверей.

В акте освидетельствования скрытых работ по металлическим, противопожарным дверям необходимо указывать:

— сертификат соответствия на дверь (сертификат пожарной безопасности на противопожарную дверь)

— применяемые металлические анкеры и сертификат соответствия на них.

— применяемая монтажная пена (противопожарная пена или обычная) и сертификат соответствия на нее.

Согласно ФЗ от 22.07.08 №123-ФЗ «Технический регламент о требованиях пожарной безопасности» все заполнения проемов в противопожарных преградах, к ним относятся и двери, разделяются на три типа. Зависит это от пределов их огнестойкости.

  1. Первый тип — двери, которые могут сдержать натиск огня не менее 60 минут (EI 60);
  2. Второй тип — предел огнестойкости минимум 30 минут (EI 30);
  3. Третий тип обладает наименьшим порогом огнестойкости — 15 минут (EI 15).

ГОСТ 30247.0-94 предписывает, что готовые изделия не должны содержать внутри пустот, а строительные материалы должны обладать свойствами горючести не менее Г3.

Так как каждое изделие должно быть изготовлено в строгом соответствии с государственным стандартом и проходить определенные испытания, производитель обязан приложить к изделию сертификат. Каждая дверь в отдельности предусматривает свою, собственную сертификацию, то есть соответствие вышеперечисленным нормам обязательно для каждого экземпляра.

В этом документе должна быть информация о технологии производства, дате производства изделия и маркировка EI, указывающая на предел огнестойкости.

13. ВЫВОДЫ

В результате проведенного визуального и инструментального обследования выполненных работ по текущему ремонту (установке противопожарных дверей) школы №1506 в зданиях  установлено не соответствие смонтированных противопожарных дверей в количестве 35 штук следующим ГОСТ:

Ст. 88 123-ФЗ, п.6.18 СНиП 21-01-97 – о необходимости установки доводчиков;

ГОСТ Р 56177-2014 – устанавливает технические условия для доводчиков;

ГОСТ 5089-2011 – для замков и защелок;

ГОСТ 53307-2009 – определяет методические условия огневого испытания при сертификации;

ГОСТ Р 53308-2009 – о огневых испытаниях светопрозрачных противопожарных фрамуг;

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Фото - 2\P9250045.JPG

Фото № 2. Актовый зал

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200001.JPG

Фото № 3.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200006.JPG

Фото № 4.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200013.JPG

Фото № 5.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200016.JPG

Фото № 6.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200026.JPG

Фото № 7. Столовая

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200035.JPG

Фото № 8.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200037.JPG

Фото № 9.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200041.JPG C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200040.JPG

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200045.JPG C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200044.JPG

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200042.JPG C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200039.JPG

Фото № 10. Электрощитовая

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200028.JPG

Фото № 11.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\ноябрь\Школа ул, Широкая 1А\Школа 19 - 8 Заключение - октябрь\Фото дверей\PB200003.JPG

Фото № 13.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200053.JPG

Фото № 14.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200048.JPG

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200057.JPG

Фото № 17. ул. Грекова

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200063.JPG

Фото № 18.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200064.JPG

Фото № 19.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200067.JPG

Фото № 20.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200072.JPG

Фото № 21.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200078.JPG

Фото № 22.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200083.JPG

Фото № 23.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200082.JPG

Фото № 24.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200088.JPG

Фото № 25.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200091.JPG

Фото № 26.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200095.JPG

Фото № 27.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200096.JPG

Фото № 28.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200099.JPG

Фото № 29.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200100.JPG

Фото № 30.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200104.JPG

Фото № 31.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200106.JPG

Фото № 32.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200111.JPG

Фото № 33.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200112.JPG

Фото № 34.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200118.JPG

Фото № 35.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200130.JPG

Фото № 36.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200131.JPG

Фото № 37.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200135.JPG

Фото № 39.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200137.JPG

Фото № 40.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200142.JPG

Фото № 41.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200143.JPG

Фото № 42.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200151.JPG

Фото № 43.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200152.JPG

Фото № 44.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200155.JPG

Фото № 45.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200157.JPG

Фото № 47.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200159.JPG

Фото № 48.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200163.JPG

Фото № 49.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200170.JPG

Фото № 50.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200172.JPG

Фото № 51.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200173.JPG

Фото № 52.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200174.JPG

Фото № 53.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200178.JPG

Фото № 54.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200179.JPG

Фото № 55.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200180.JPG

Фото № 56.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200182.JPG

Фото № 56.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200187.JPG

Фото № 57.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200192.JPG

Фото № 58.

C:\Users\Владимир Оболенский\Desktop\Стройэкспертиза\фото дверей Широкая 1\PB200190.JPG



Заказать строительную экспертизу
