Детская игровая и спортивная площадка – это место, где дети проявляют максимальную активность, свойственную их возрасту. Однако игры с друзьями, катание с горки, качели и другие развлечения могут не только принести удовольствие, но и стать причиной серьезной травмы. Поэтому законодательством разработаны специальные требования к оборудованию детских игровых и спортивных площадок, которые позволяют снизить риски получения повреждений к минимуму. Эти нормы отражены в ряде регламентирующих документов, в частности, ГОСТ Р-52169, ГОСТ Р-52301, ГОСТ Р-55677, ГОСТ Р-57538 Наиболее существенными требованиями, определяющими степень травматичности данного места являются:
Виды оборудования. Требования к детским игровым площадкам подразумевают, что на них устанавливаются конструкции, способствующие физической активности и безопасному отдыху ребенка. К такому оборудованию относятся горки, подвесные мосты, лестницы, качели и т. д. Кроме того, по нормам на детской площадке, расположенной около проезжей части, должны монтироваться ограждения, предотвращающие случайное или намеренное попадание ребенка на дорогу. Также рекомендуется размещать информационные вывески с перечнем правил обращения с оборудованием. Никаких других конструкций, целью которых не является физическое развитие и отдых детей, на площадке быть не должно.
Размеры оборудования. Габариты конструкций, установленных на площадке, должны позволять ребенку без труда воспользоваться их функциями. При этом размеры оборудования обязаны соответствовать росту детей в той возрастной категории, для которой оно разрабатывалось. Диаметр поручней, перил, перекладин, и других элементов для захвата руками необходимо адаптировать к ладони ребенка. Размеры сеток, лестниц, отверстий, ячеек и т. д. должны подбираться так, чтобы исключить застревание тела, конечностей и головы детей.
Качество конструкций. Нормативные требования к детским игровым и спортивным площадкам существенно ограничивают перечень материалов для оборудования. В частности, из него исключаются горючие и токсичные пластики, некоторые породы древесины, необработанный металл и т. д. Основным требованием к качеству изготовления оборудования является отсутствие острых углов, сколов, заусенцев и других дефектов поверхности, а также выступающих болтов, шурупов и прочих крепежей. Сварочные швы должны быть зашлифованы и окрашены. Сами конструкции должны быть надежно закреплены, иметь запас механической прочности и устойчивости к коррозии, исключать возможность самостоятельного демонтажа без применения специального инструмента.
Доступ к конструкциям. Все оборудование, установленное на детской площадке, должно быть полностью доступно не только играющим детям (соответствующей возрастной категории), но и их родителям. В частности, при изготовлении конструкций требования безопасности предписывают учитывать возможность быстрого удаления ребенка взрослым человеком из игровой зоны в экстренных случаях. Все лестницы, трапы и стремянки должны иметь постоянный наклон и обеспечивать беспрепятственный доступ детей к функциям конкретного оборудования.
Покрытие площадок. Опорные поверхности, используемые детьми во время игры, должны быть облицованы противоскользящим и смягчающим удар материалом. При этом требования к покрытию детских игровых площадок исключают использование отделки с высоким абразивным действием, сыпучих грунтов (песка, мелкого щебня и т. д.). Подходящими материалами являются утрамбованный грунт, газон, а также современные полимерные покрытия.
В соответствии с положениями «СП 31-115-2006 Открытые плоскостные физкультурно-спортивные сооружения» необходимо соблюдать следующие параметры:
Таблица 5.5 — Минимальные расстояния безопасности при размещении игрового оборудования:
Приложение В (рекомендуемое)
Игровое и спортивное оборудование
Таблица B.1 — Состав игрового и спортивного оборудования в зависимости от возраста детей:
Таблица В.2 — Основные параметры оборудования:
п.5.16 Спортивное оборудование площадок, как правило, предназначено для всех возрастных групп населения, размещается на спортивных, физкультурных площадках либо на специально оборудованных пешеходных коммуникациях («тропы здоровья») в составе рекреаций. Спортивное оборудование в виде специальных физкультурных снарядов и тренажеров может быть как заводского изготовления, так и выполненным из бревен и брусьев со специально обработанной поверхностью, исключающей получение травм (отсутствие трещин, сколов и т.п.). При их выборе следует руководствоваться каталогами сертифицированного оборудования.
п.5.18 Игровое оборудование детских площадок должно быть сертифицировано, соответствовать требованиям санитарно-гигиенических норм, охраны жизни и здоровья ребенка, быть удобным в технической эксплуатации и эстетически привлекательным. Рекомендуется применение модульного оборудования, обеспечивающего вариантность сочетаний элементов.
Согласно ГОСТ 9.032-74: Единая система защиты от коррозии и старения (ЕСЗКС). Покрытия лакокрасочные. Группы, технические требования и обозначения (с Изменениями N 1-4):
п.2.2 Не допускаются дефекты покрытия, влияющие на защитные свойства покрытия (проколы, кратеры, сморщивание и другие).
Согласно ГОСТ 2140-81: Видимые пороки древесины. Классификация, термины и определения, способы измерения
| ТРЕЩИНЫ | |
| 28. Трещина в древесине
Трещина* |
Разрыв древесины вдоль волокон |
| _______
* Краткая форма термина. |
|
| 29. Метиковая трещина
Ндп. Метик |
Радиально направленная трещина в ядре, отходящая от сердцевины и имеющая значительную протяженность по длине сортимента (черт. 10 и 11).
Примечания: 1. Возникает в растущем дереве и увеличивается в срубленной древесине при сушке. 2. В круглых лесоматериалах наблюдается на торцах; в пилопродукции или деталях — как на торцах, так и на боковых поверхностях, где обычно имеет вид длинных цепочек прерывистых трещин, разделенных узкими перемычками. |
| 30. Простая метиковая трещина | Метиковая трещина, расположенная на торце сортимента в одной плоскости по радиусу или диаметру (черт. 10 и 11) |
| 31. Сложная метиковая трещина
Звездчатая трещина |
Метиковая трещина, состоящая из одной или нескольких трещин и расположенная на торце сортимента в разных плоскостях (черт. 10 и 11) |
| 32. Отлупная трещина
Ндп. Отлуп |
Трещина, проходящая между годичными слоями, возникающая в ядре растущего дерева (черт. 10).
Примечания: 1. Увеличивается в срубленной древесине при сушке. 2. Наблюдается на торцах в виде дугообразных и кольцевых трещин, на боковых поверхностях — в виде продольных трещин |
| 33. Морозная трещина
Ндп. Морозобоины |
Радиально направленная трещина, проходящая из заболони в ядро и имеющая значительную протяженность по длине сортимента (черт. 10).
Примечания: 1. Возникает в растущем дереве вод воздействием низких температур и сопровождается образованием на стволе характерных валиков и гребней разросшейся древесины и коры. 2. В круглых лесоматериалах наблюдается на боковой поверхности в виде длинных и глубоких трещин, на торцах — в виде глубоких (обычно до сердцевины) радиальных трещин с расширенными около них годичными слоями; в пилопродукции или деталях — в виде длинных радиальных трещин с искривленными около них годичными слоями и темными (а у хвойных и засмоленными) стенками. |
| 34. Трещина усушки | Радиально направленная трещина, возникающая в срубленной древесине при сушке (черт. 10).
Примечание. От метиковых и морозных трещин отличается меньшей протяженностью по длине сортимента (обычно не более 1 м) и меньшей глубиной |
| 35. Боковая трещина | Трещина, выходящая на боковую поверхность сортимента или на боковую поверхность и торец (или торцы) |
| 36. Пластевая трещина | Боковая трещина, выходящая на пласть или на пласть и торец (черт. 10) |
| 37. Кромочная трещина | Боковая трещина, выходящая на кромку или на кромку и торец (черт. 10) |
| 38. Торцовая трещина | Трещина, выходящая на торец (или торцы) и не имеющая выхода на боковую поверхность (черт. 10) |
| 39. Несквозная трещина | Трещина, выходящая на боковую поверхность сортимента или на одну боковую поверхность и торец |
| 40. Неглубокая трещина | Несквозная трещина в круглых лесоматериалах глубиной не более 1/10 диаметра соответствующего торца, но не более 7 см, а в пилопродукции или деталях — глубиной не более 5 мм, в пилопродукции или деталях толще 50 мм — не более 1/10 ее толщины |
| 41. Глубокая трещина | Несквозная трещина в круглых лесоматериалах глубиной более 1/10 диаметра соответствующего торца и в круглых лесоматериалах толще 70 см — более 7 см, а в пилопродукции или деталях — глубиной более 5 мм, в пилопродукции или деталях толще 50 мм — более 1/10 ее толщины |
| 42. Сквозная трещина | Боковая трещина, выходящая на две боковые поверхности или имеющая два выхода на одну боковую поверхность сортимента |
| 43. Сомкнутая трещина | Трещина шириной не более 1,0 мм |
| 44. Разошедшаяся трещина | Трещина шириной более 1,0 мм |
9. В результате обследования установлено:

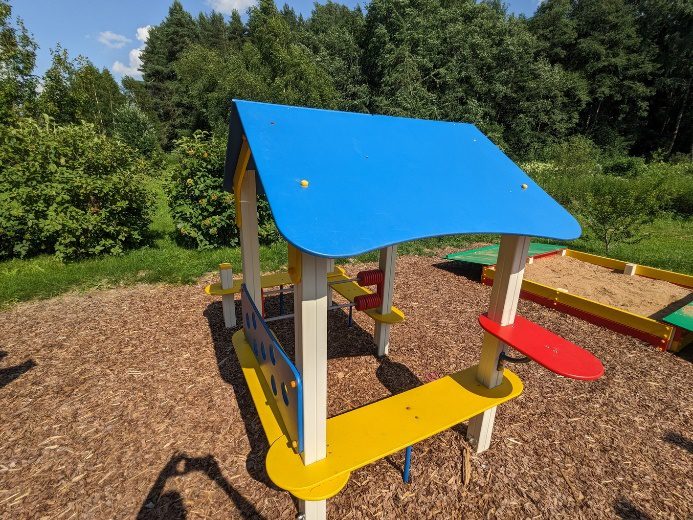

| МАФ — Дом | |
| Выявлено в ходе осмотра:

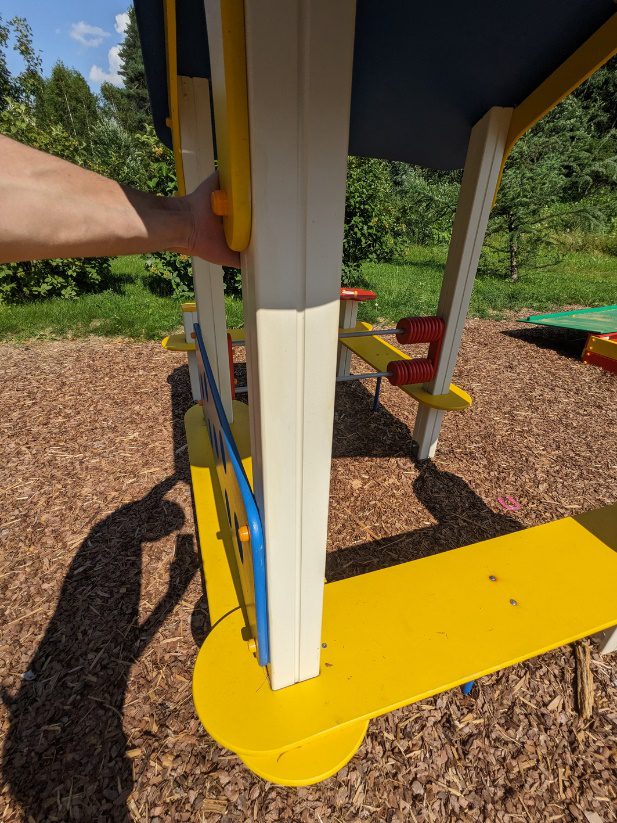

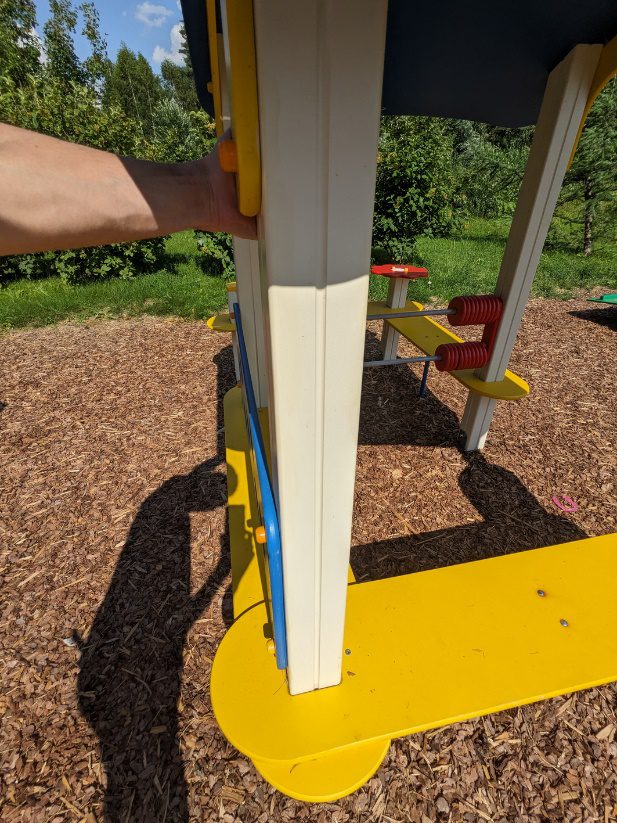

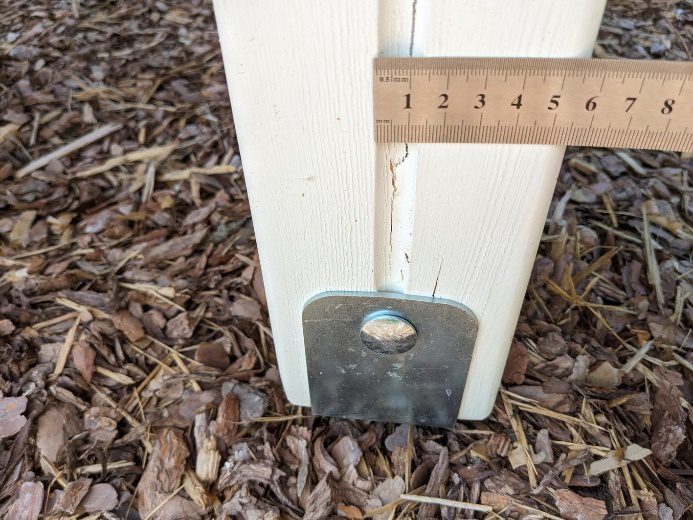

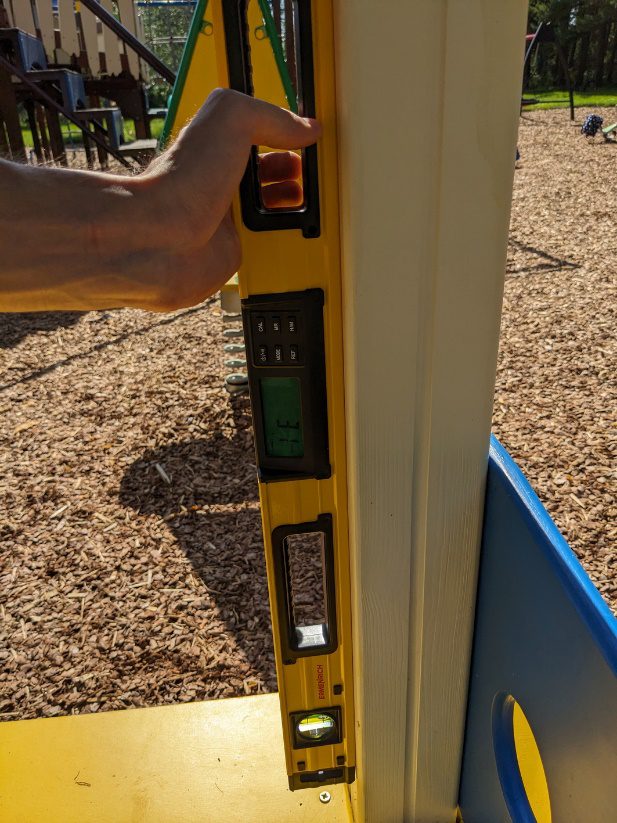

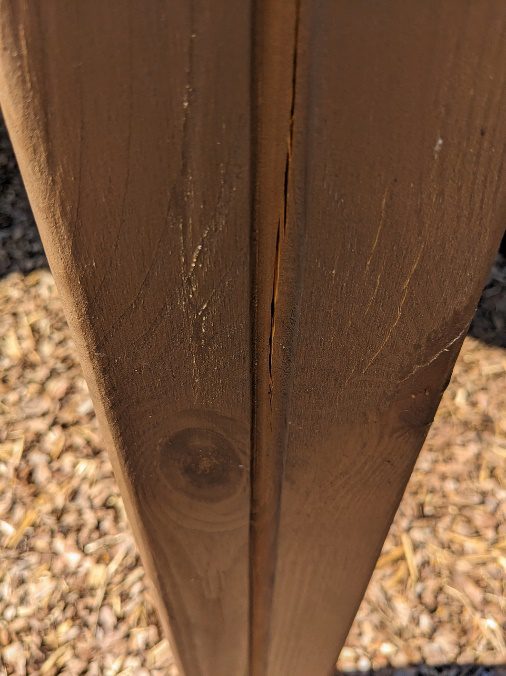

— Люфт конструкции, отклонение по вертикали 31 мм (фото 1-3); — Отклонение по вертикали 31 мм (фото 4); — Трещины несущего бруса (фото 5-6). |
|
|
|
 |
 |
 |
 |
| МАФ – «Пиратская бухта» | |
| Выявлено в ходе осмотра:

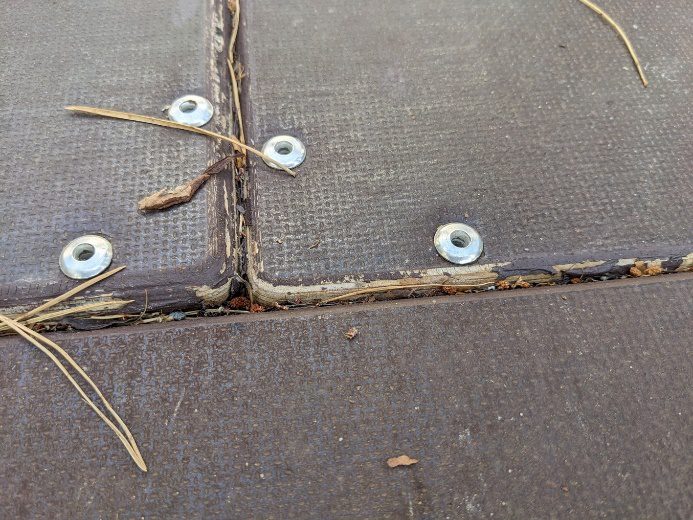

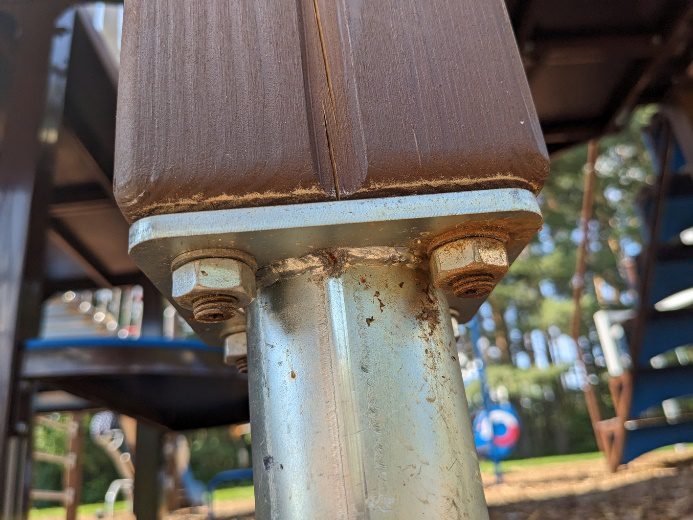

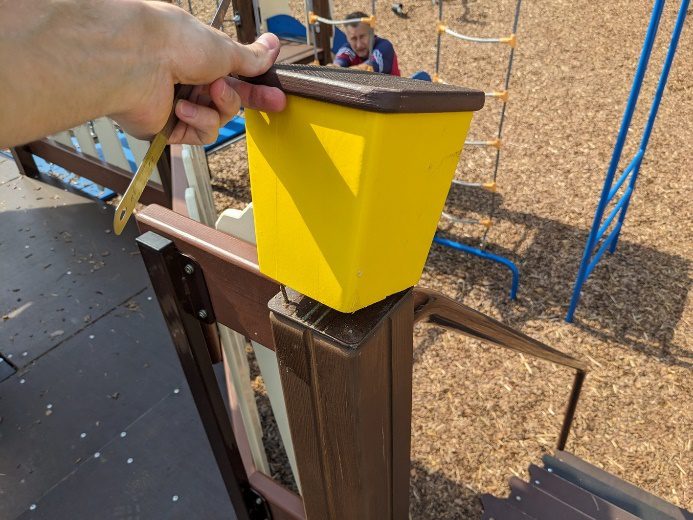

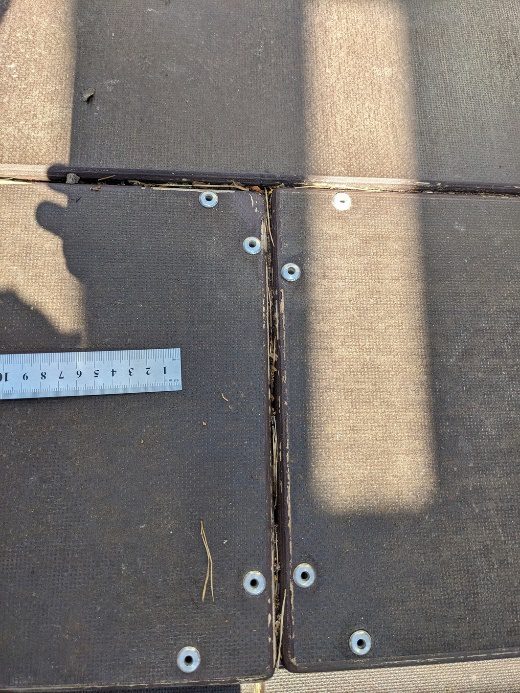

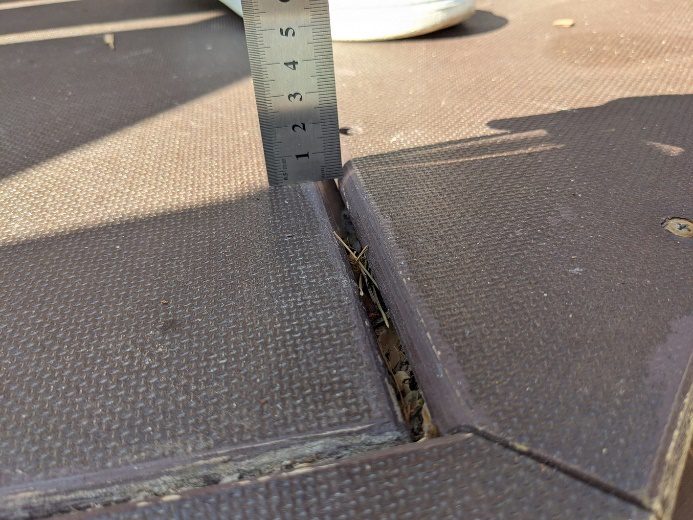

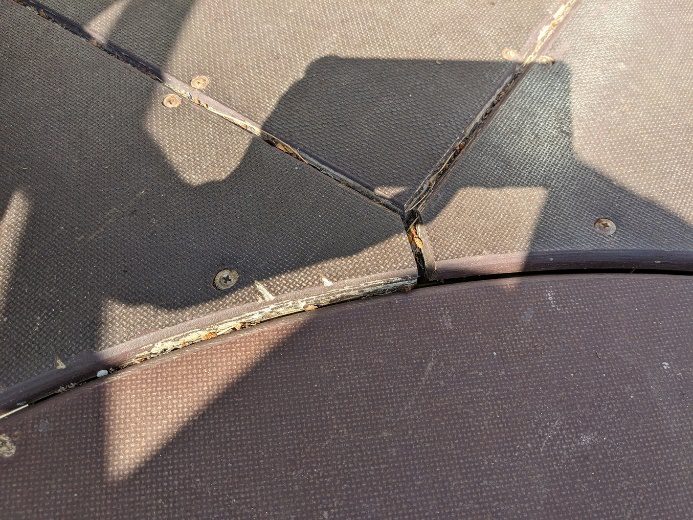

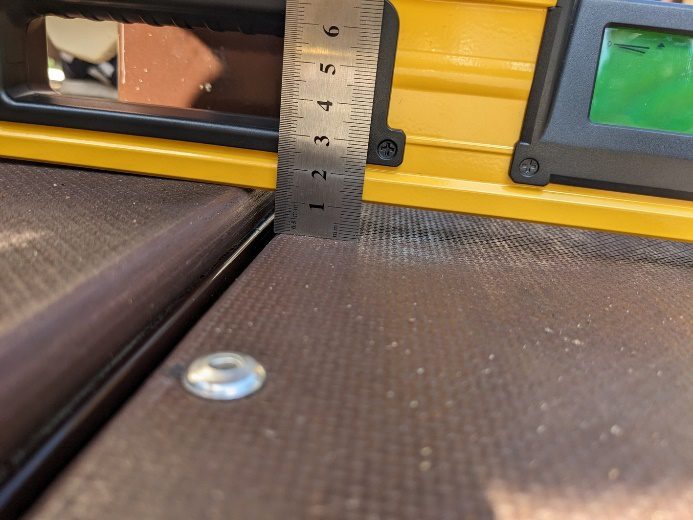

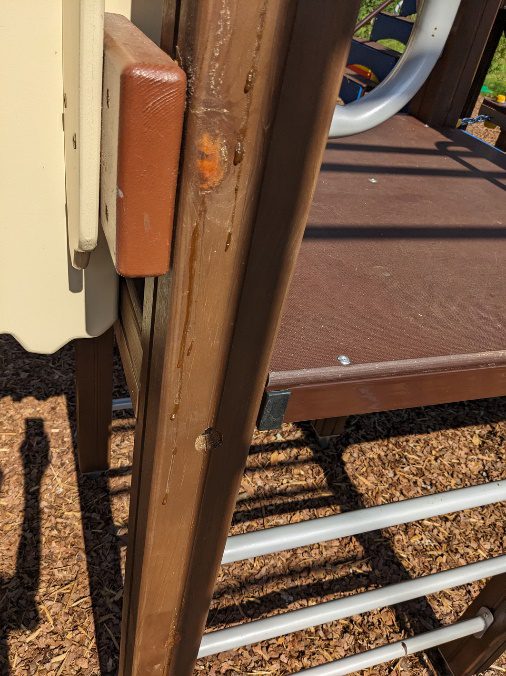

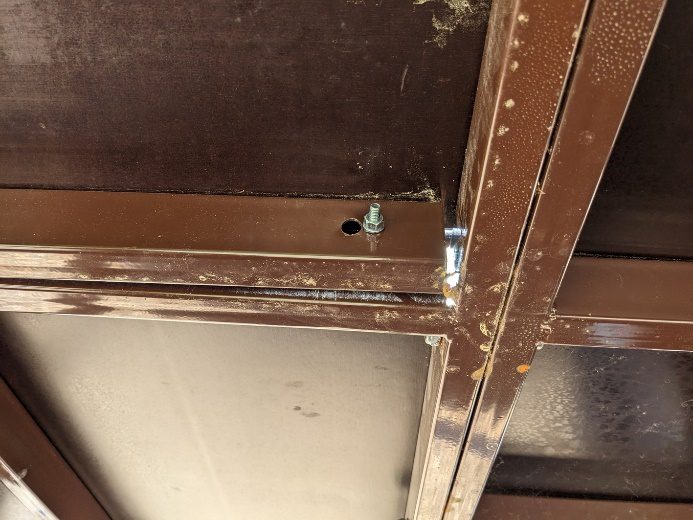

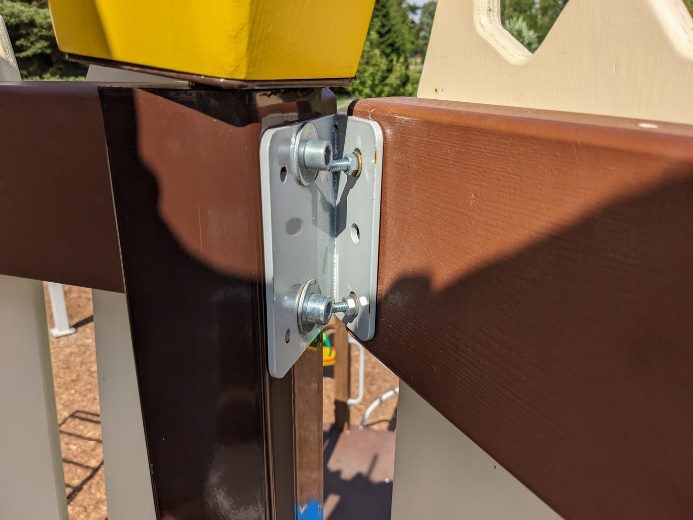

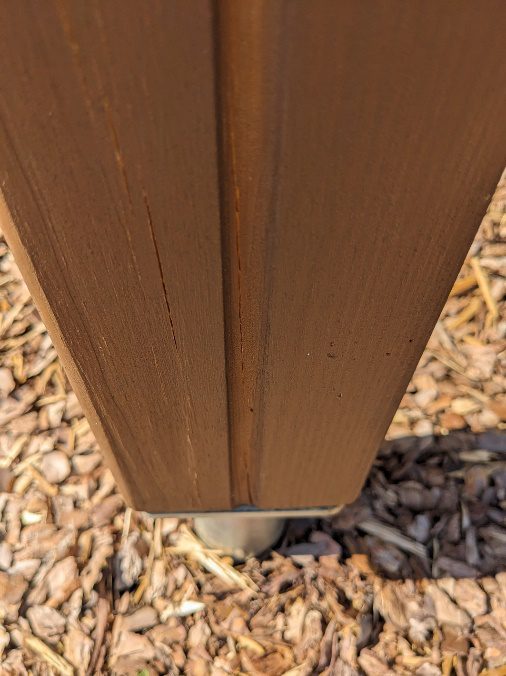

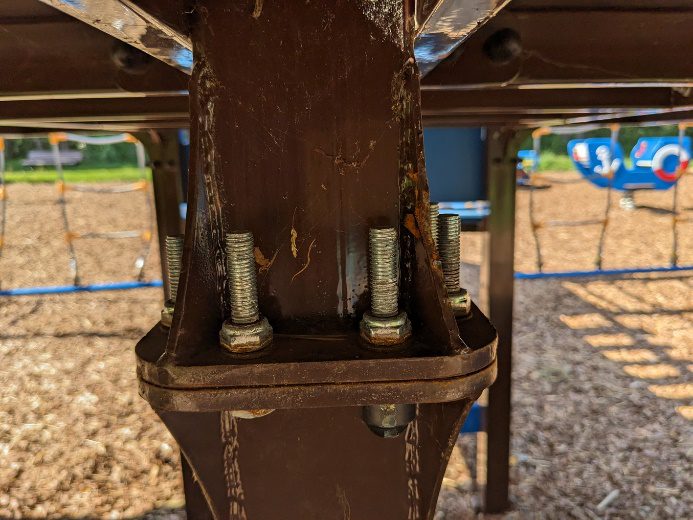

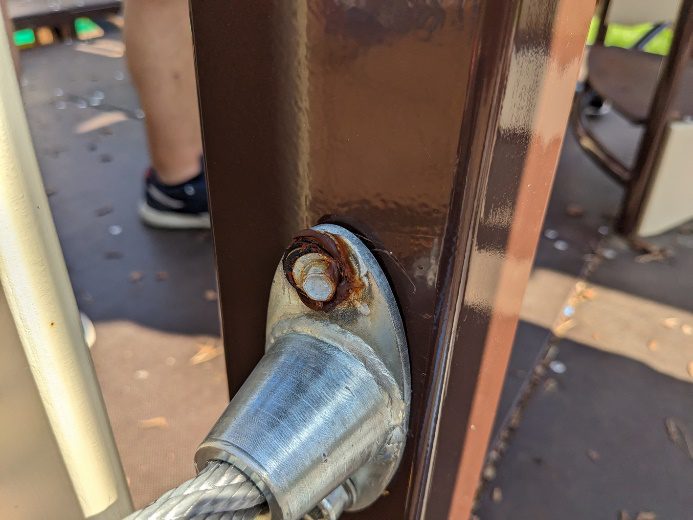

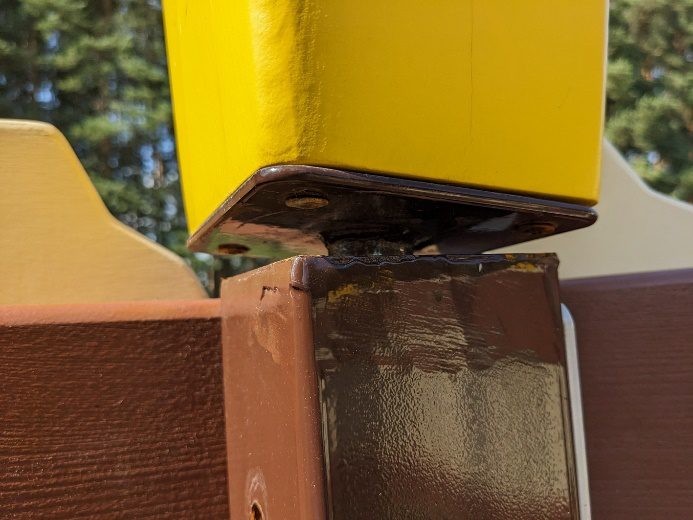

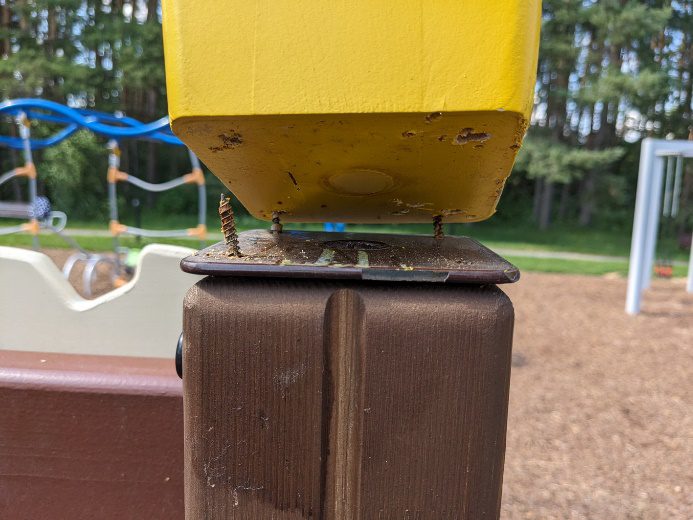

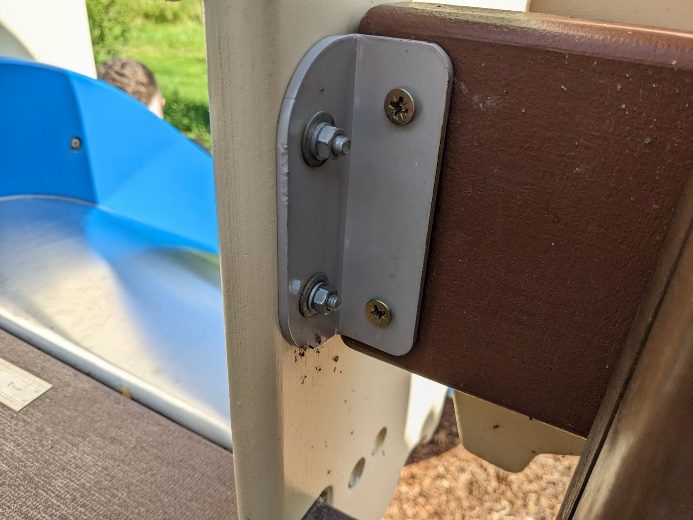

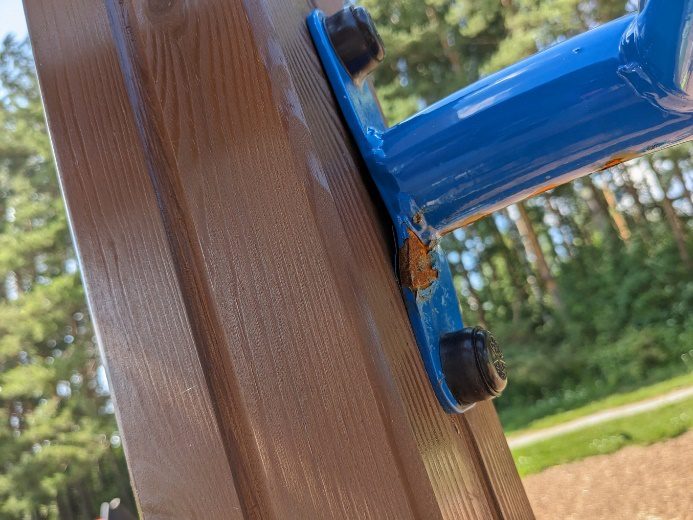

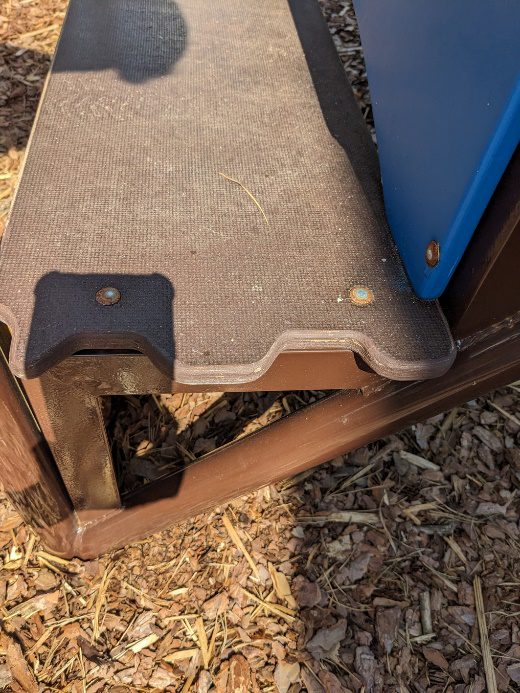

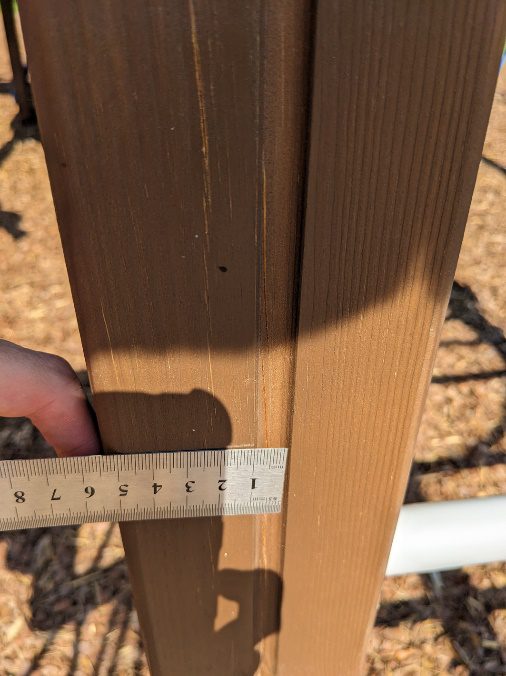

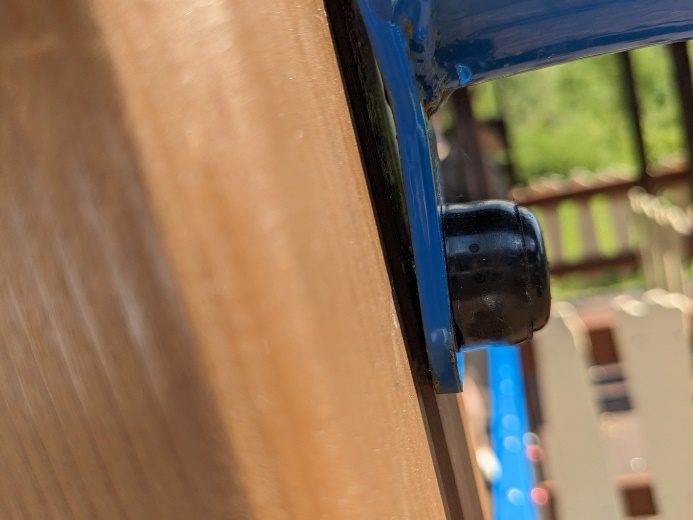

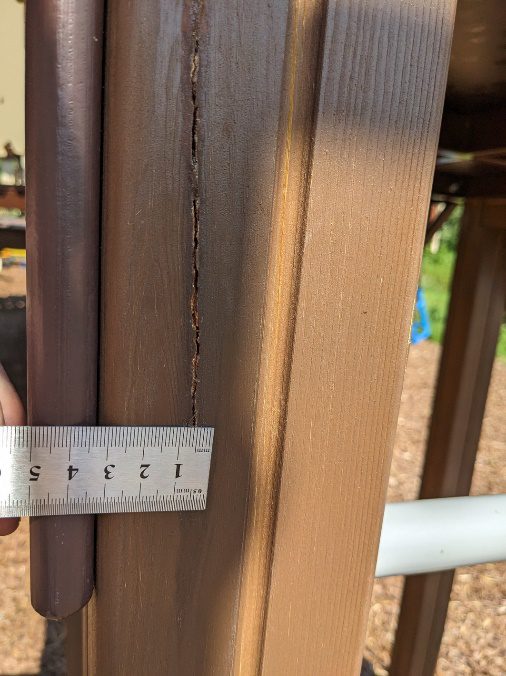

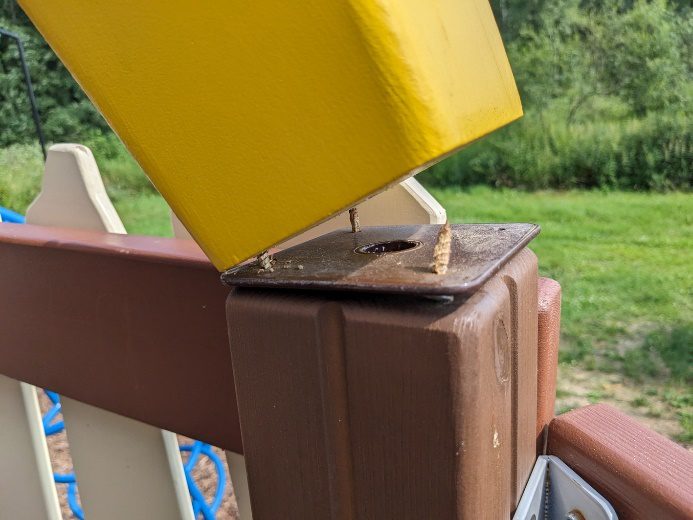

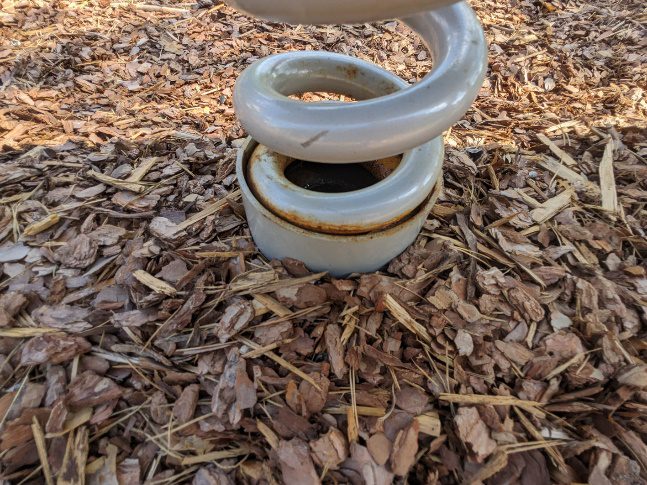

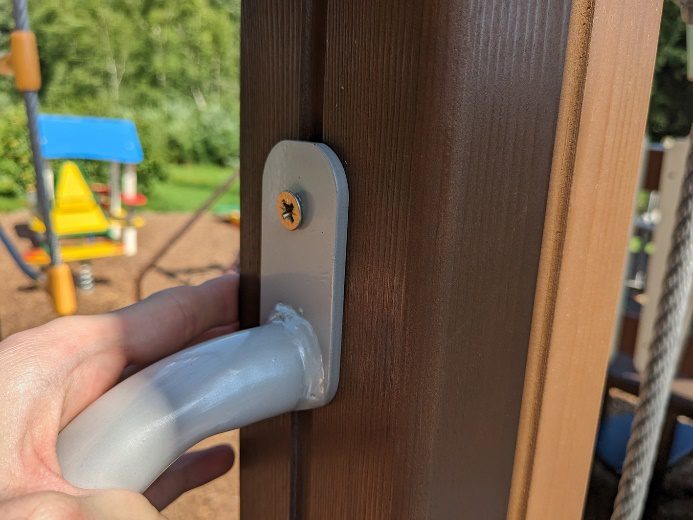

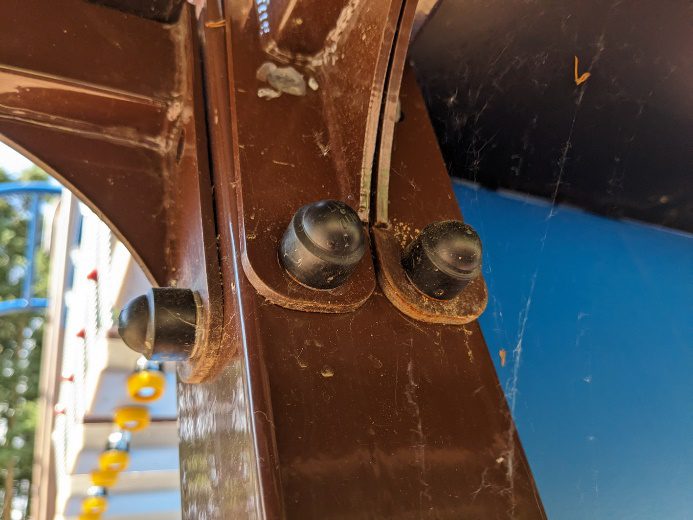

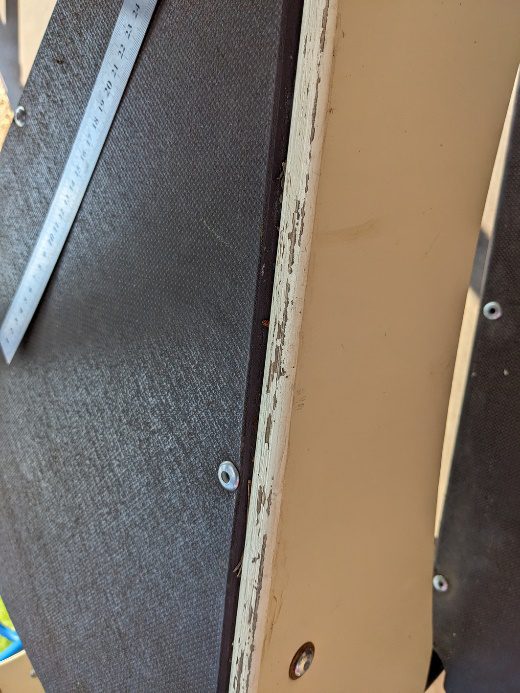

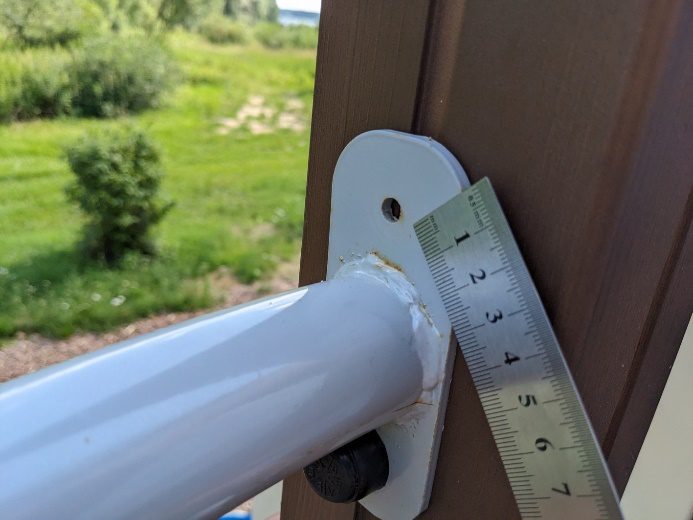

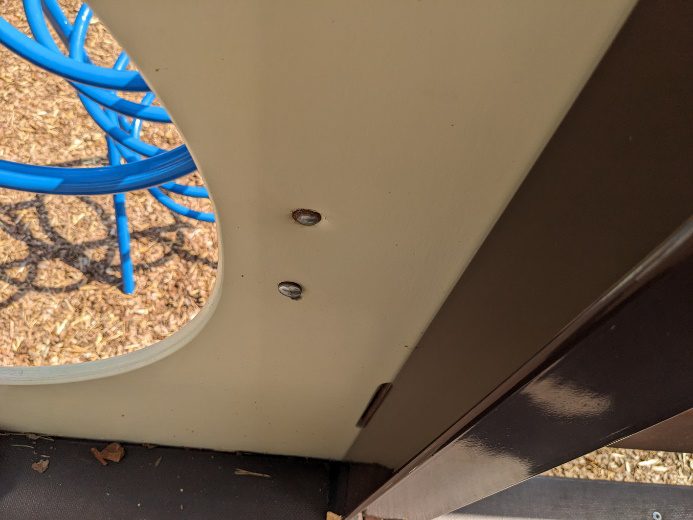

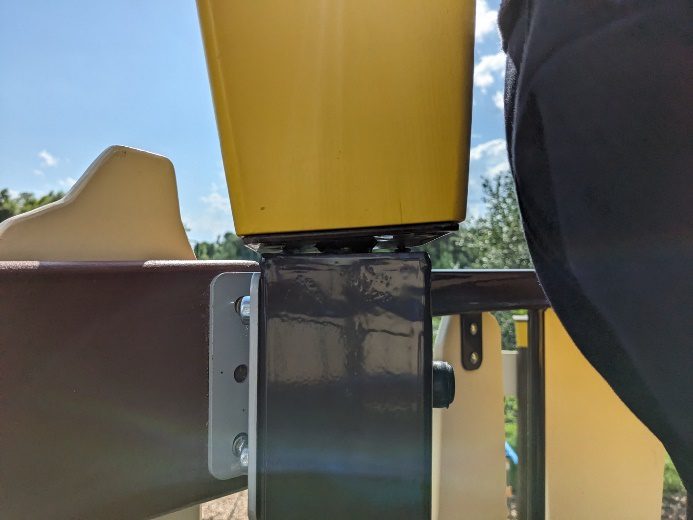

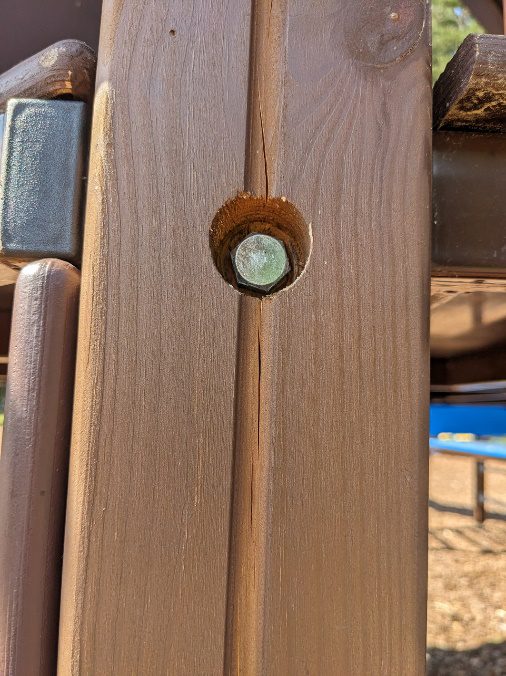

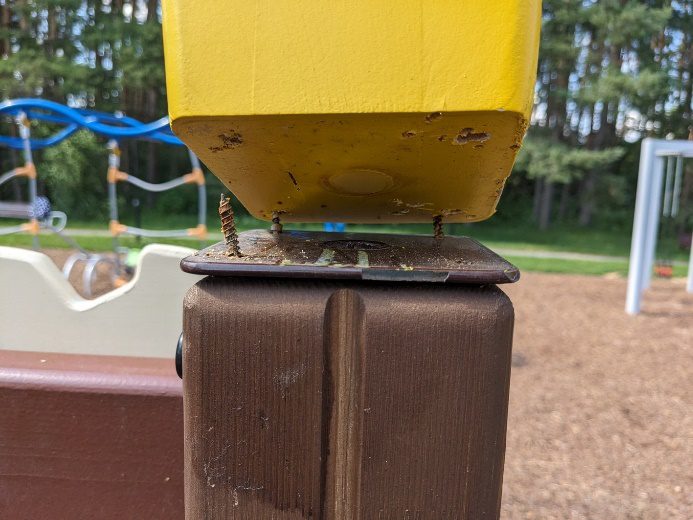

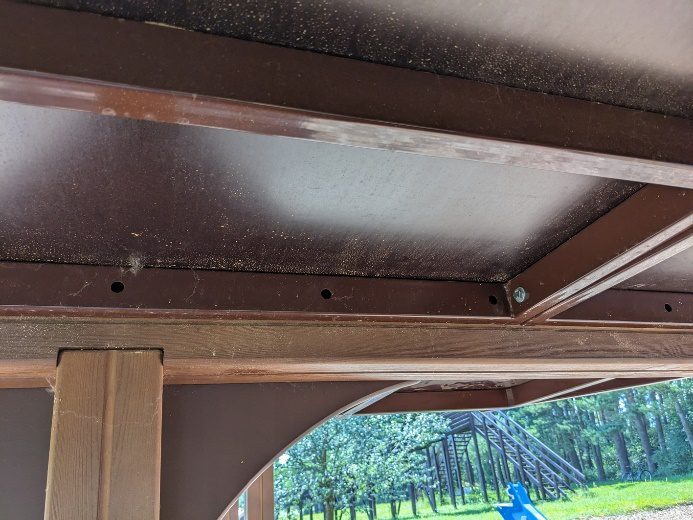

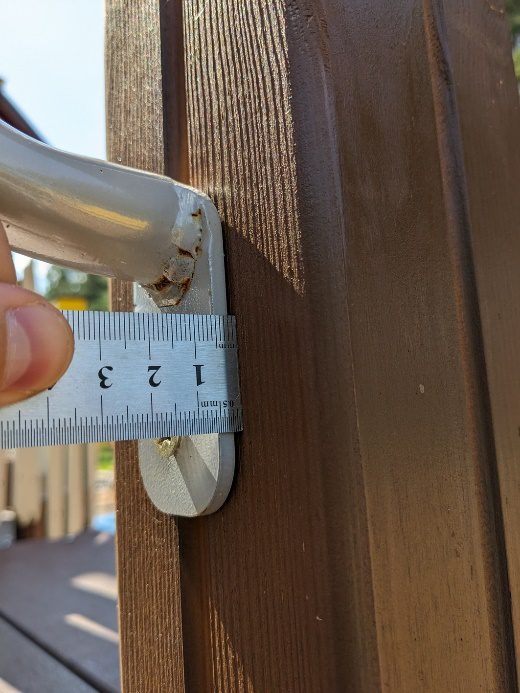

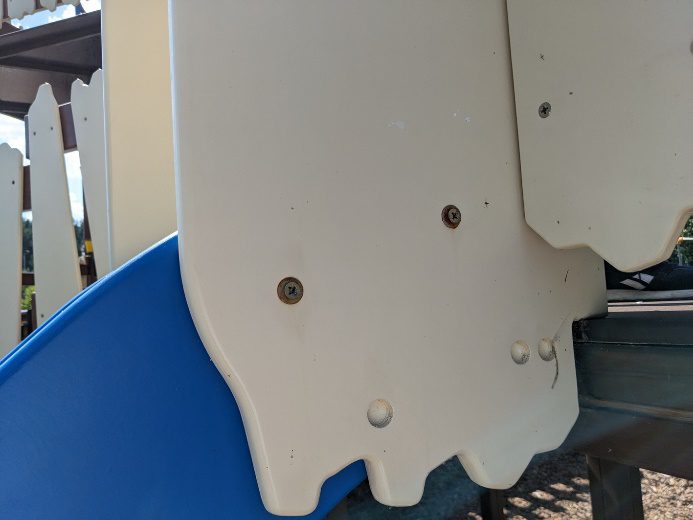

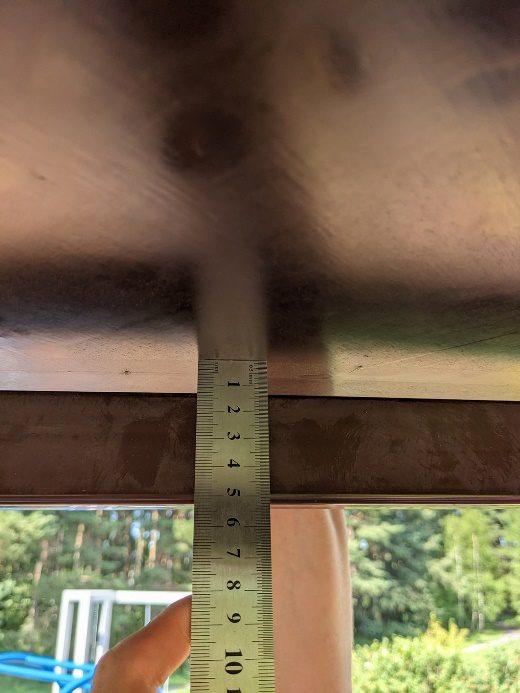

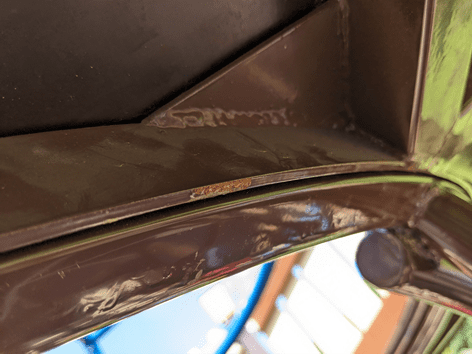

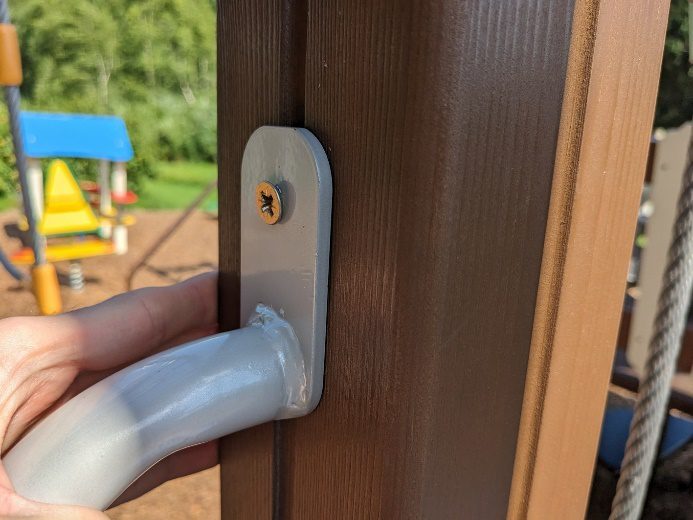

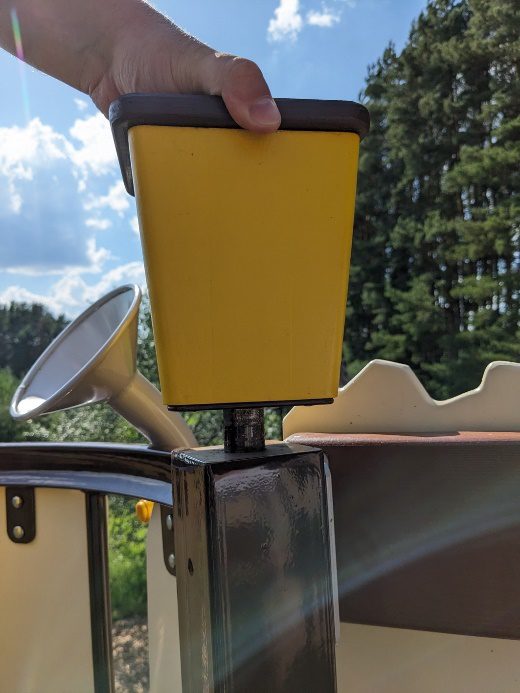

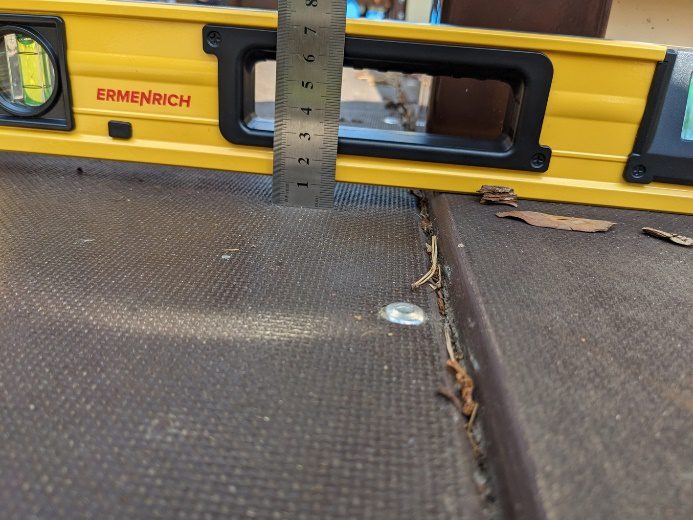

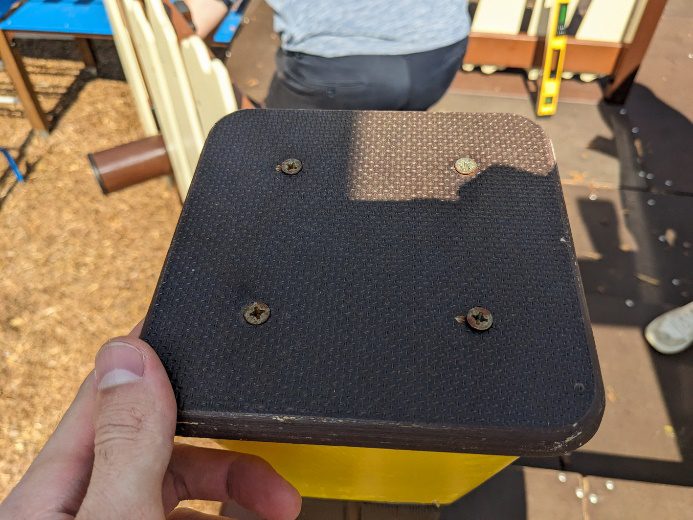

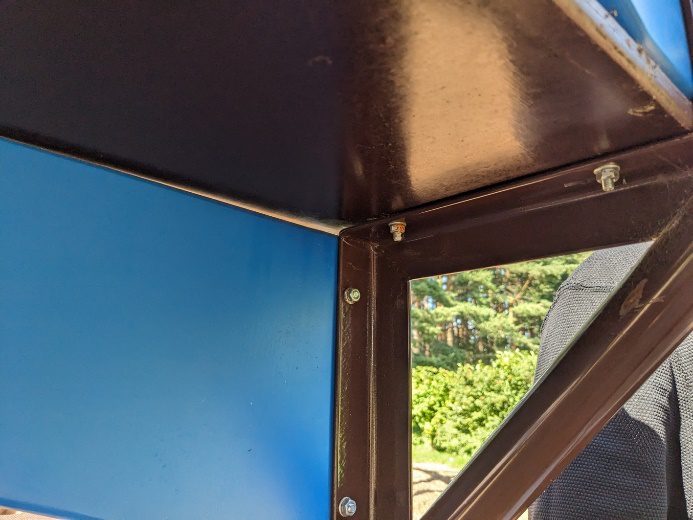

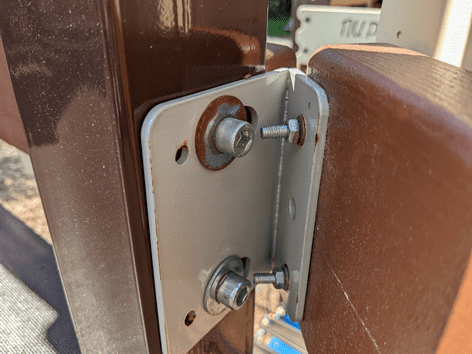

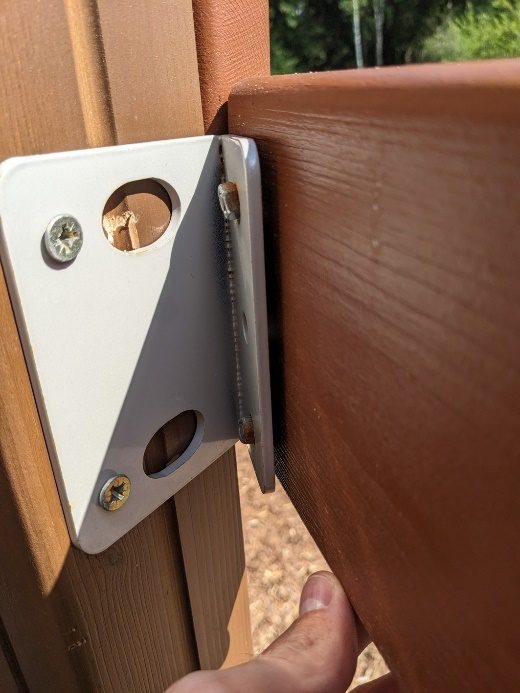

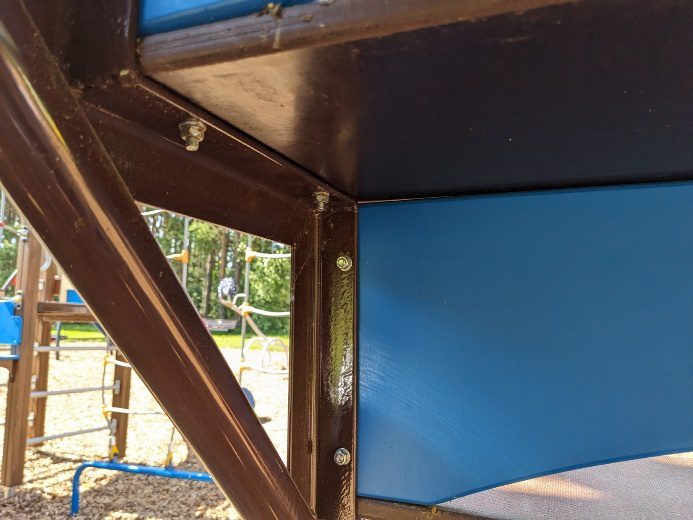

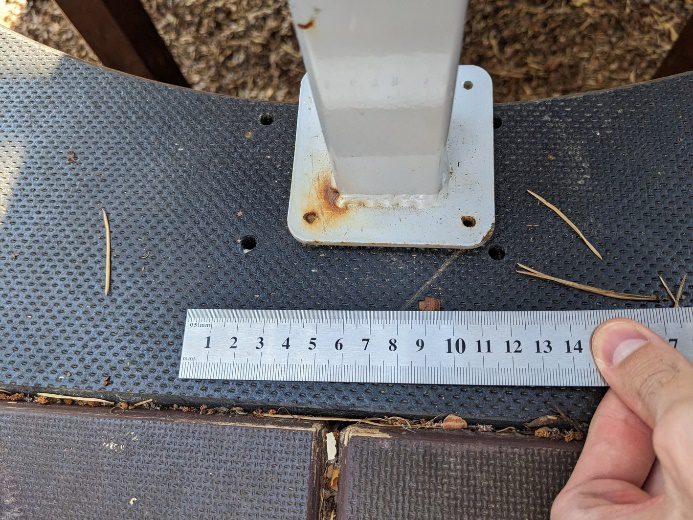

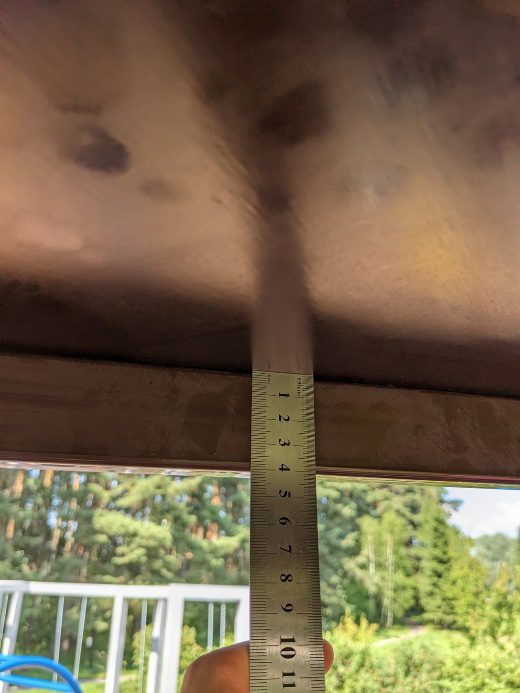

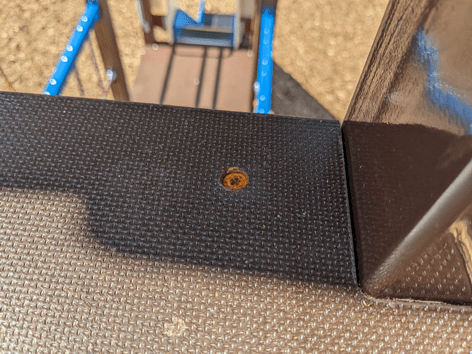

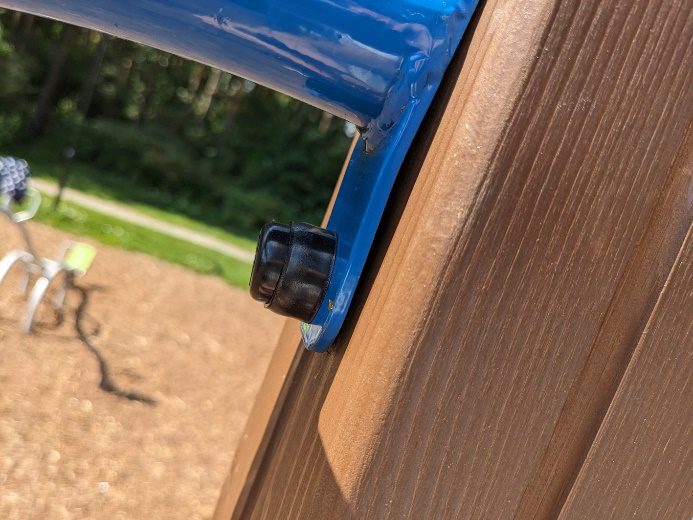

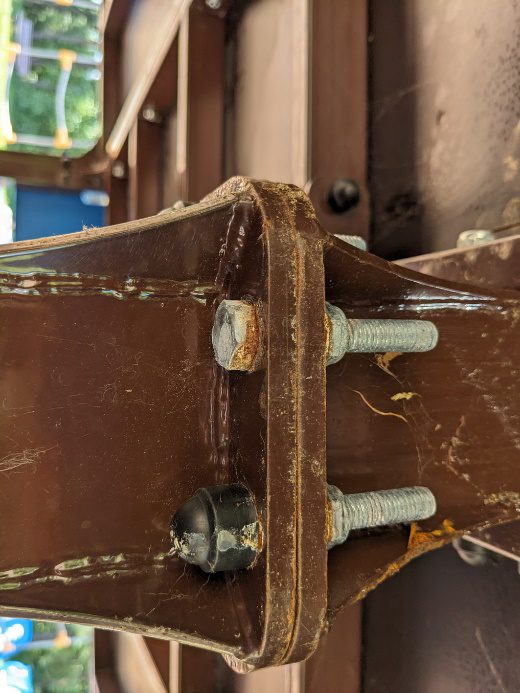

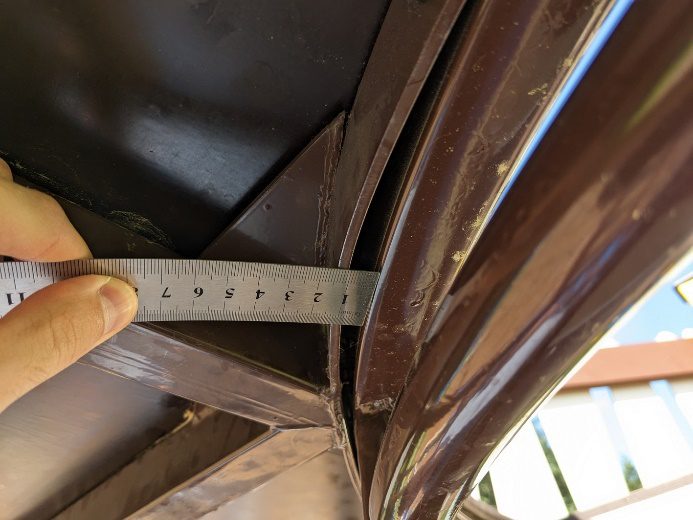

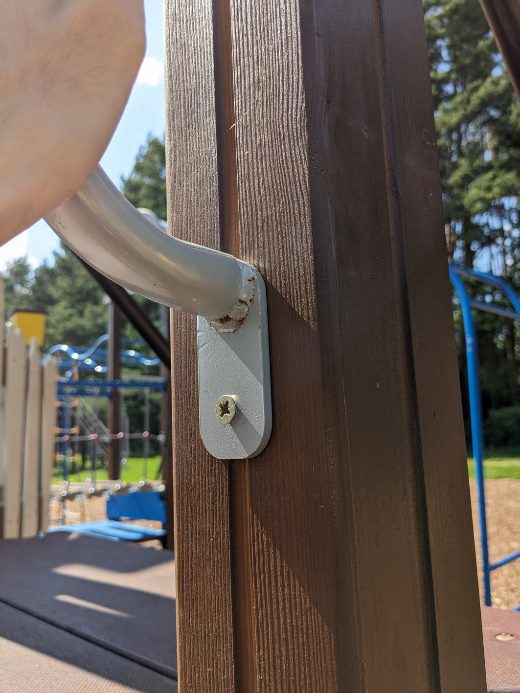

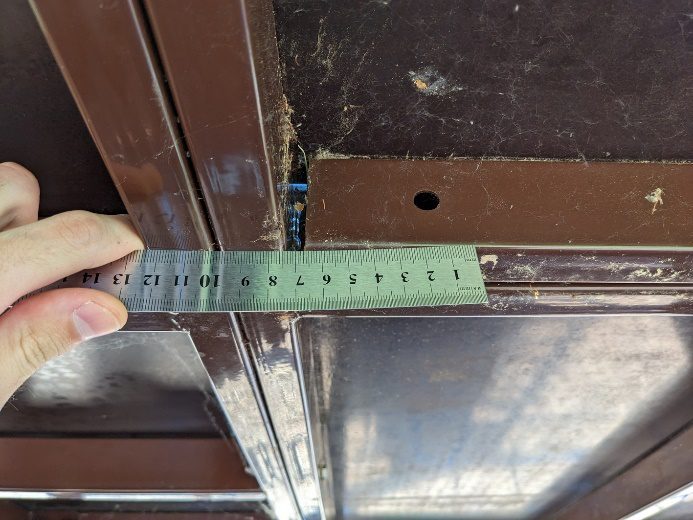

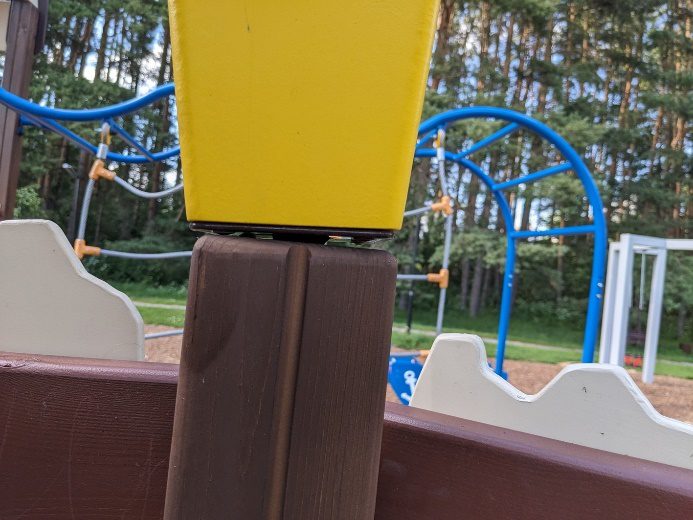

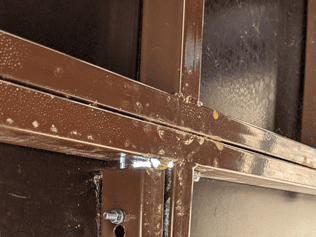

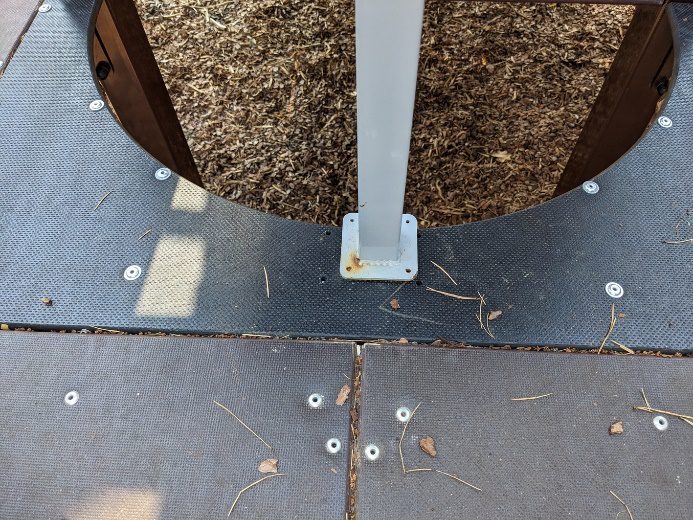

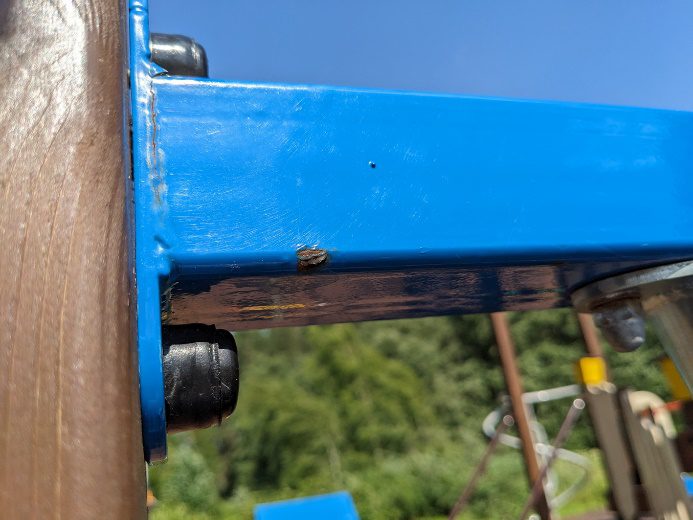

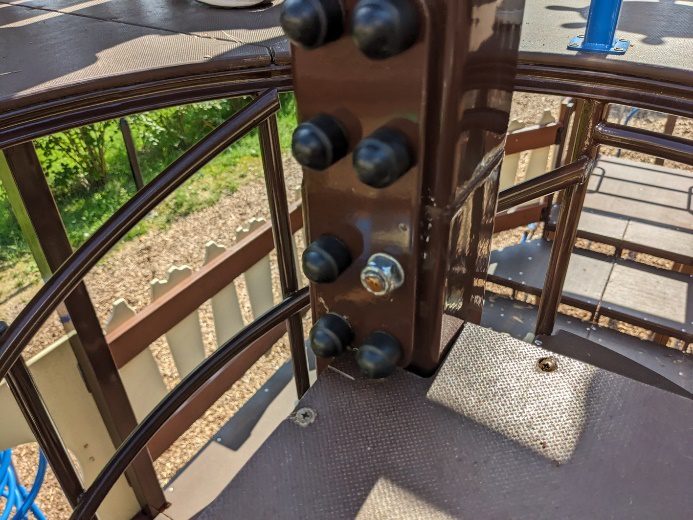

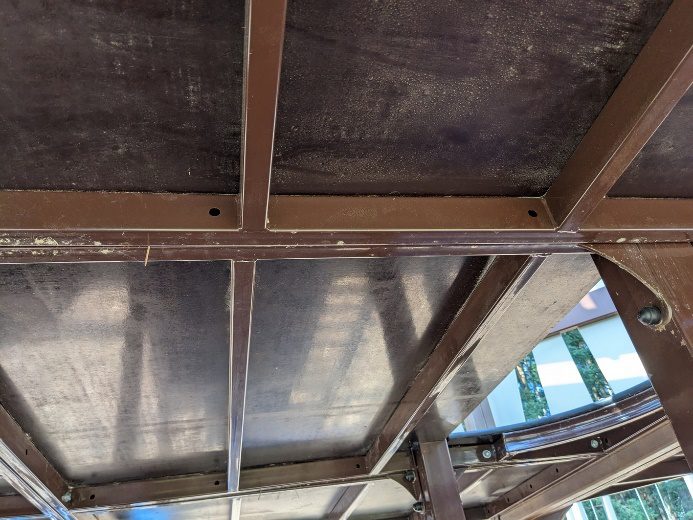

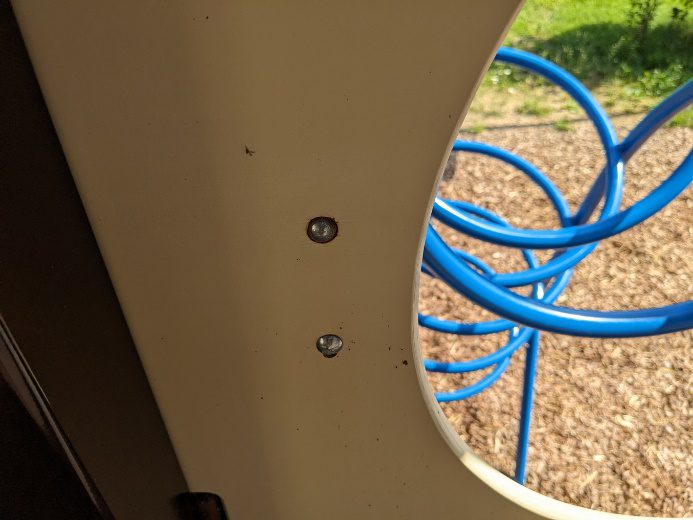

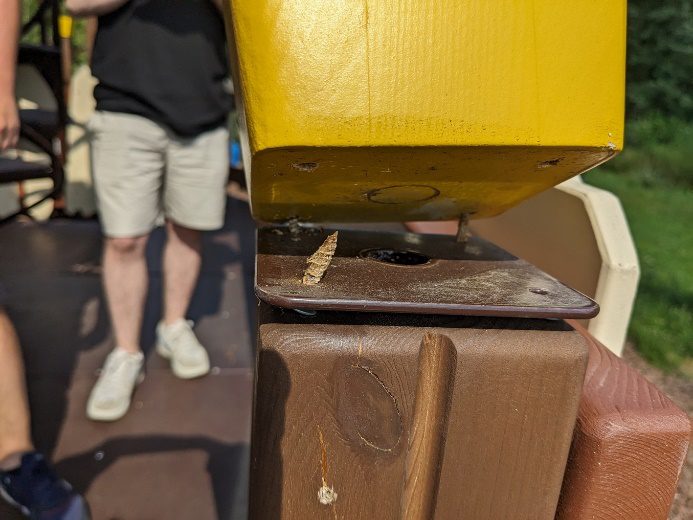

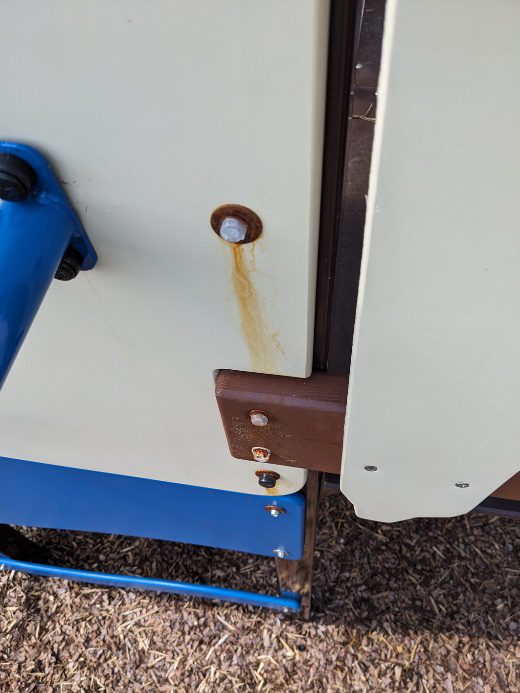

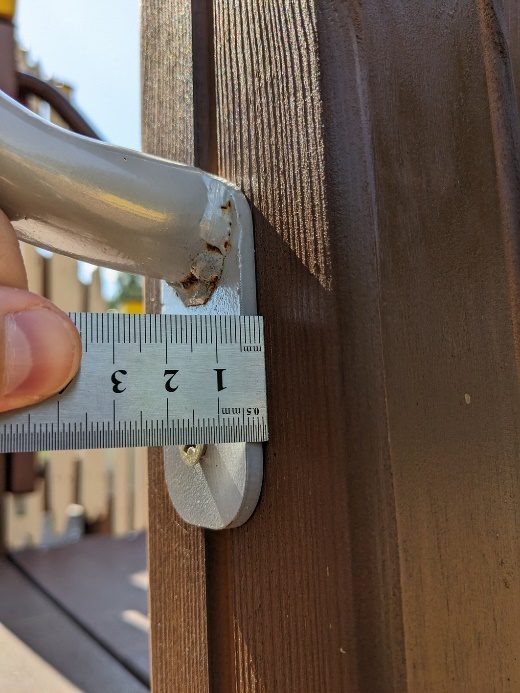

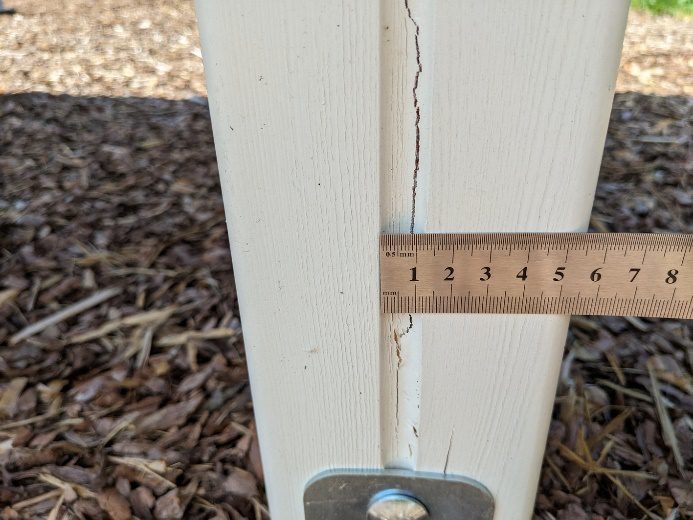

— Следы коррозии на крепежных элементах (фото 7-18); — Коррозия на металлических элементах конструкций, повреждения окрасочного слоя (фото 19-26); — Трещины усушки несущего бруса, выделение смолы (фото 27-32); — Отсутствуют крепежные болты соединений металлического каркаса (фото 33-35); — Зазоры в соединении металлического каркаса, элементов конструкций (фото 36-38); — Люфт щита настила (фото 39-40); — Уступы между смежными щитами настила (фото 41-43); — Отсутствуют крепежные элементы металлической опоры (фото 44-45); — Отсутствует крепежный элемент поручня (фото 46); — Люфт поручней (фото 47-51); — Ненадежное крепление декоративных элементов на торцах бруса (фото 52-60); — Отслоение окрасочного слоя (фото 61-64); — Отсутствуют заглушки крепежных элементов (фото 65-70); — Изгиб крепежного элемента металлических поручней (фото 71-73); — Отслоение окрасочного слоя бокового щита горки (фото 74). |
|
|
|
 |
|
|
|
 |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
 |
 |
 |
 |
|
|
|
|
|
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
|
|
|
|
|
|
|
|
| МАФ – «Качель» | |
| Выявлено в ходе осмотра:

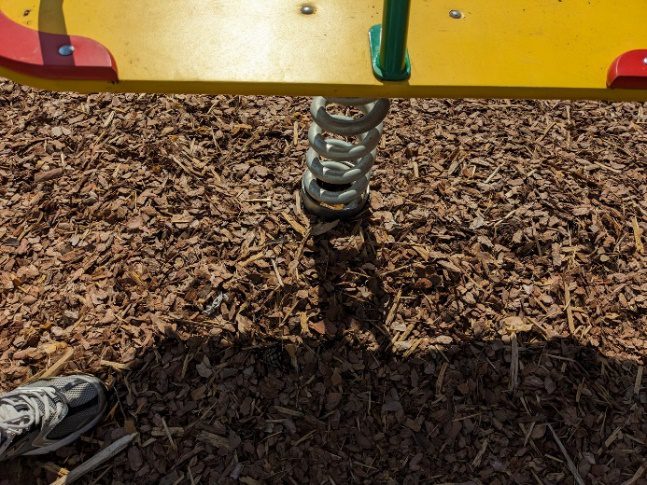

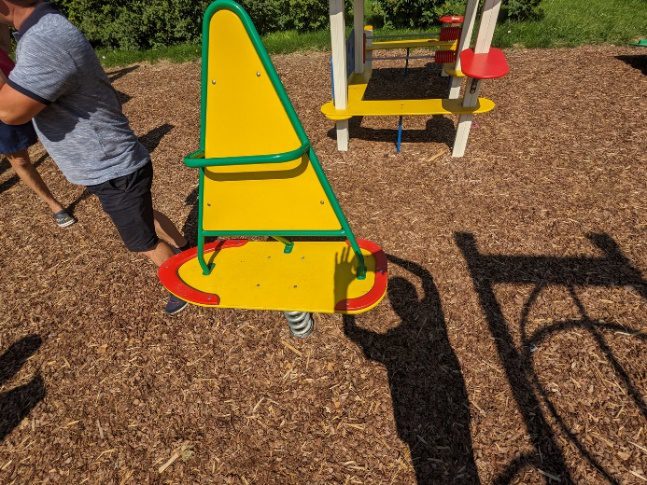

— Люфт закладной детали (фото 75-76). |
|
 |
 |
| МАФ – «Качель» | |
| Выявлено в ходе осмотра:
— Люфт закладной детали (фото 77-78). |
|
 |
 |
