Проведение технического экспертизы технического состояния детских и спортивных площадок, расположенных на территории «ПКиО «ХХХХХХХХХХ».
Заказчик: ХХХХХХХХХХ г. Москвы «Парк культуры и отдыха «ХХХХХХХХХХ»
Основание: Договор №П-026/21 от 12 апреля 2021г.
2. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ
2.1. Методика исследования
- Визуальное обследование, выборочная фото-фиксация;
- Изучение материалов, предоставленных Заказчиком;
- Анализ и систематизация полученных на предыдущих этапах данных, обработка результатов;
- Формирование выводов, и составление заключения эксперта.
2.2. Описание исследовательских работ
Экспертиза проводится в отношении детских игровых площадок, расположенных на территории ПКиО «ХХХХХХХХХХ», к осмотру представлены объекты:
№ | Наименование | Место расположения (классификация) | Площадь, м2 |
1 | Детская площадка №1 | Главная аллея МФЦ | 364 |
2 | Детская площадка №2 | Главная аллея | 314 |
3 | Детская площадка №3 | Мега-городок | 1332 |
4 | Детская площадка №4 | Главная сцена | 489 |
5 | Детская площадка №5 | Главная сцена | 470 |
6 | Детская площадка №6 | Б.Филевская, вл.24 | 382 |
7 | Детская площадка №7 | Возле шахматного домика | 363 |
8 | Детская площадка №8 | Татарская аллея | 348 |
9 | Детская площадка №9 | Возле Нарышкинского пруда | 922 |
10 | Детская площадка №10 | Возле яблоневого сада | 755 |
11 | Детская площадка №11 | Возле оврага | 679 |
12 | Детская площадка №12 | Рядом с фитнесом | 316 |
13 | Детская площадка №13 | ул. 1-я Крылатская, д. 16, к.3 | 324 |
14 | Детская площадка №14 | ул. 1-я Крылатская, д. 16, к.3 | 289 |
15 | Детская площадка №15 | ул. Б.Филевская, 22 | 210 |
16 | Детская площадка №16 | Возле панда парка | 187 |
17 | Детская площадка №17 | Усадьба Нарышкина | 257 |
1 | Спортивная площадка №1 | Площадка для тренажеров | 55 |
2 | Спортивная площадка №2 | Воркауты+ тренажерная площадка | 107 |
3 | Спортивная площадка №3 | Площадка воркауты | 568 |
4 | Спортивная площадка №4 | Площадка для тренажеров+ волейбольная + футбольная | 948,5 |
5 | Спортивная площадка №5 | Площадка для тренажеров | 180 |
6 | Спортивная площадка №6 | Площадка для тренажеров | 127 |
7 | Спортивная площадка №7 | Площадка для тренажеров | 920 |
8 | Спортивная площадка №8 | Площадка воркауты | 174 |
9 | Спортивная площадка №9 | Воркауты+ тренажерная площадка | 94,5 |
10 | Спортивная площадка №10 | Площадка для тренажеров | 94,5 |
11 | Спортивная площадка №11 | Площадка для тренажеров | 176 |
12 | Спортивная площадка №12 | Воркауты+ тренажерная площадка | 110 |
13 | Спортивная площадка №13 | Волейбольная площадка, тениссная + тренажерная площадка | 200 |
14 | Спортивная площадка №14 | Воркаут | 512 |
15 | Спортивная площадка №15 | горнолыжный спуск на холме | 39,55 |
16 | Спортивная площадка №16 | футбольная + воркауты | 1227,5 |
Схемы расположения детских игровых и спортивных площадок на территории ПКиО «ХХХХХХХХХХ».
Фото-фиксация
Детские и спортивные площадки

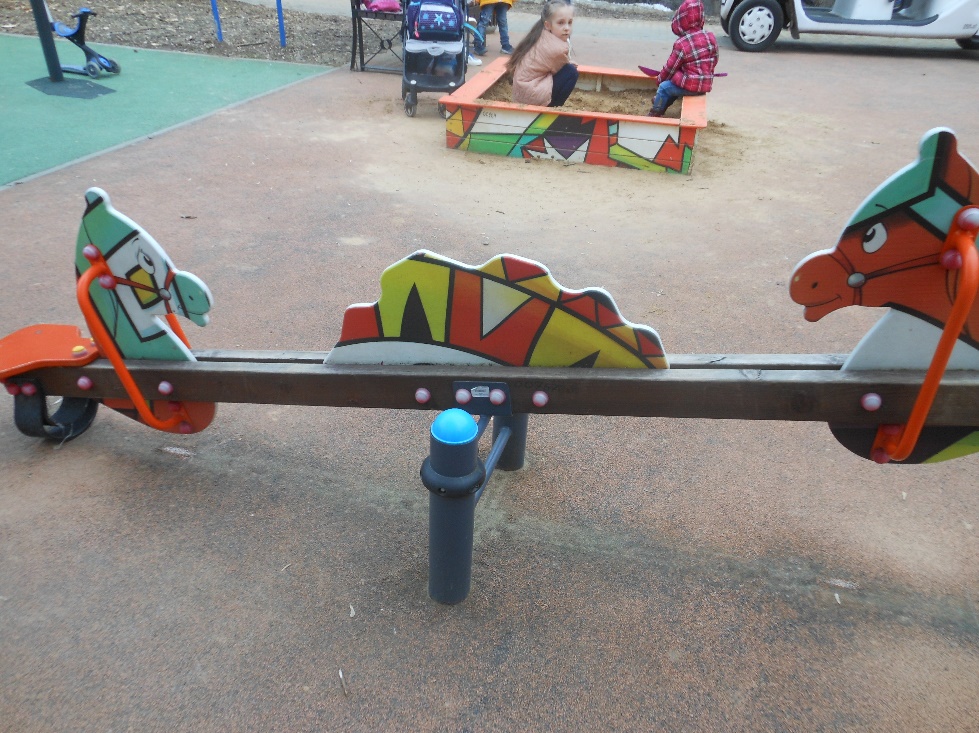

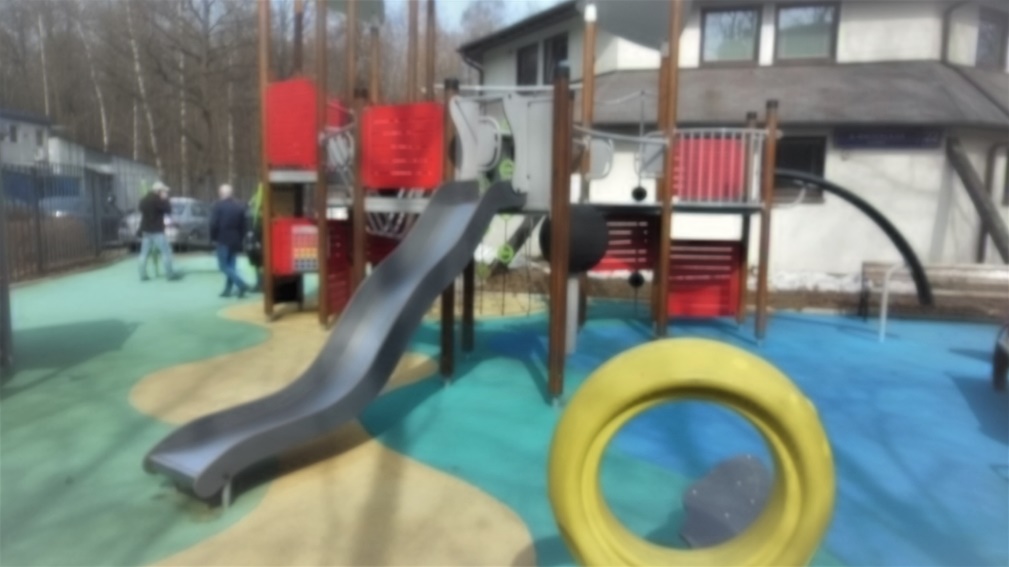

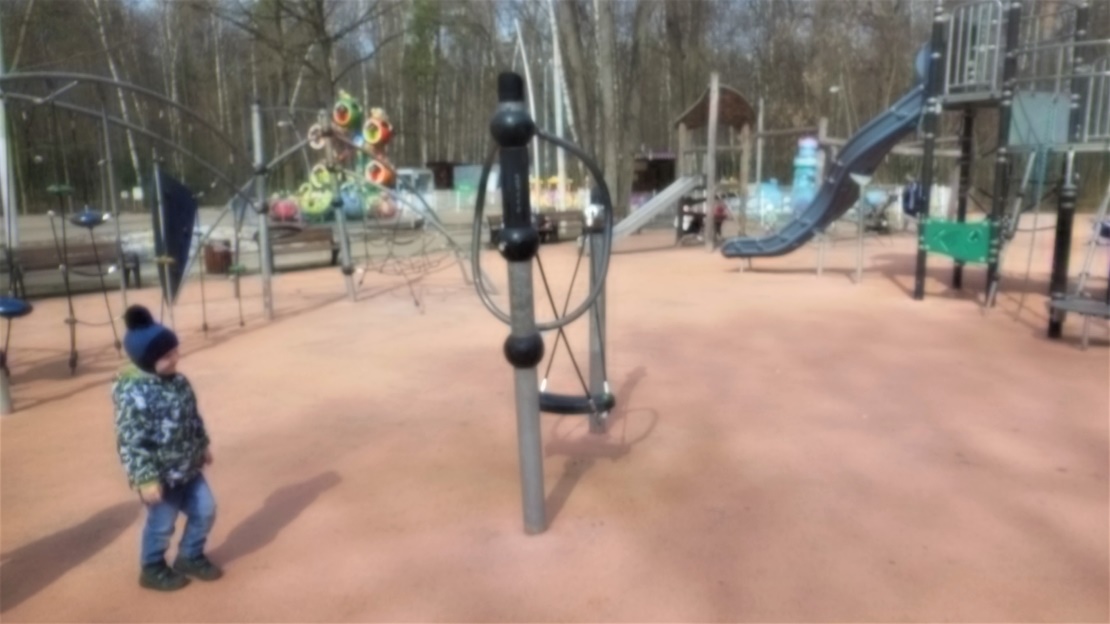

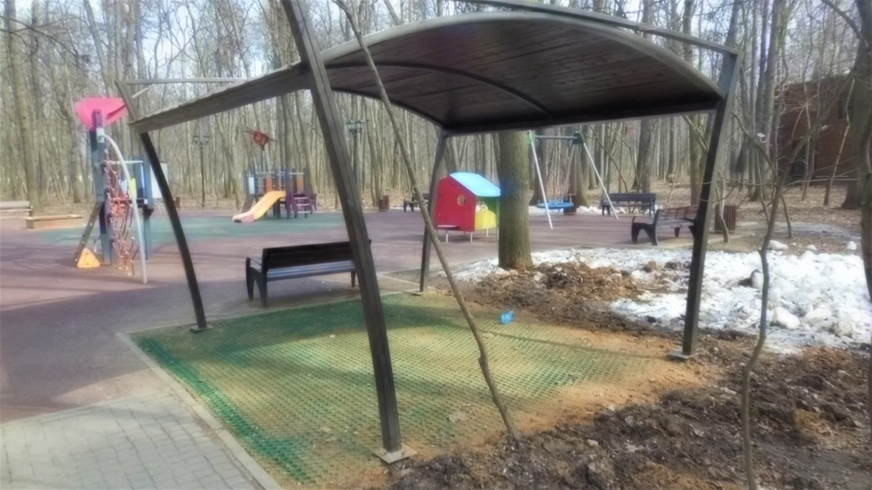

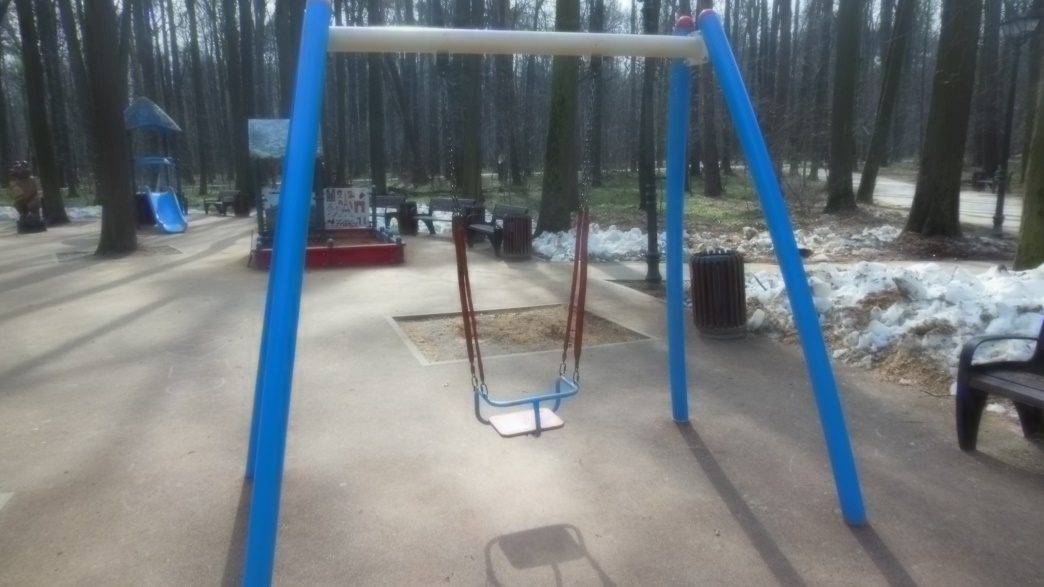

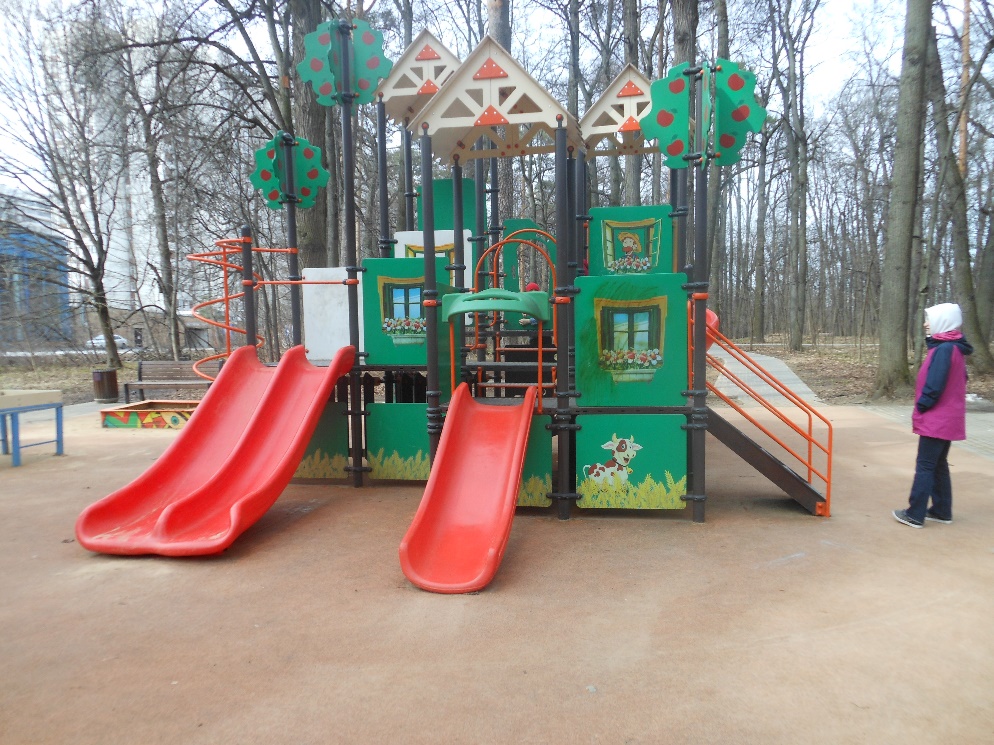

Фото №1 Общий вид площадки. (Детская площадка№ 1, рядом с главной аллеей парка «ХХХХХХХХХХ».)

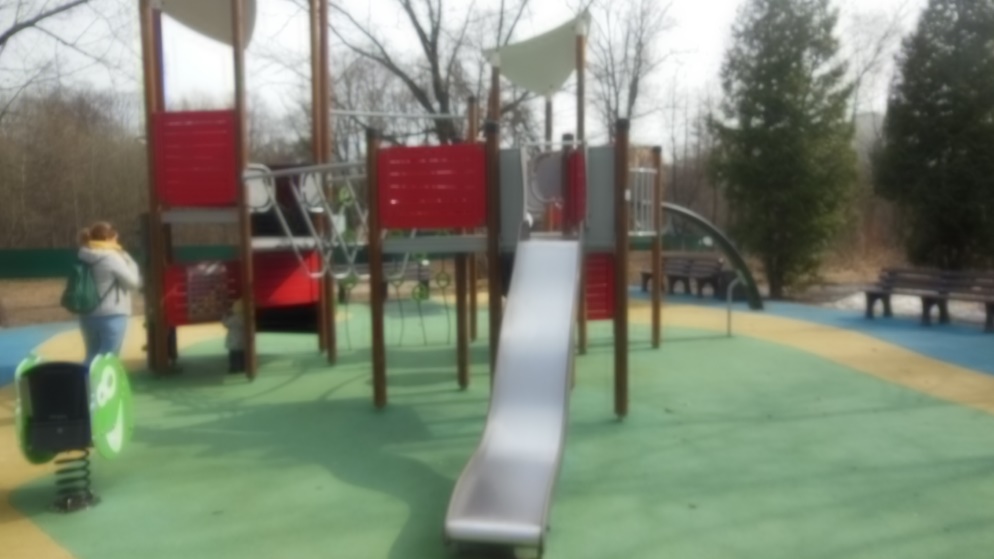

Фото №2 Общий вид площадки. (Детская площадка№ 2, рядом с главной аллеей парка «ХХХХХХХХХХ»).

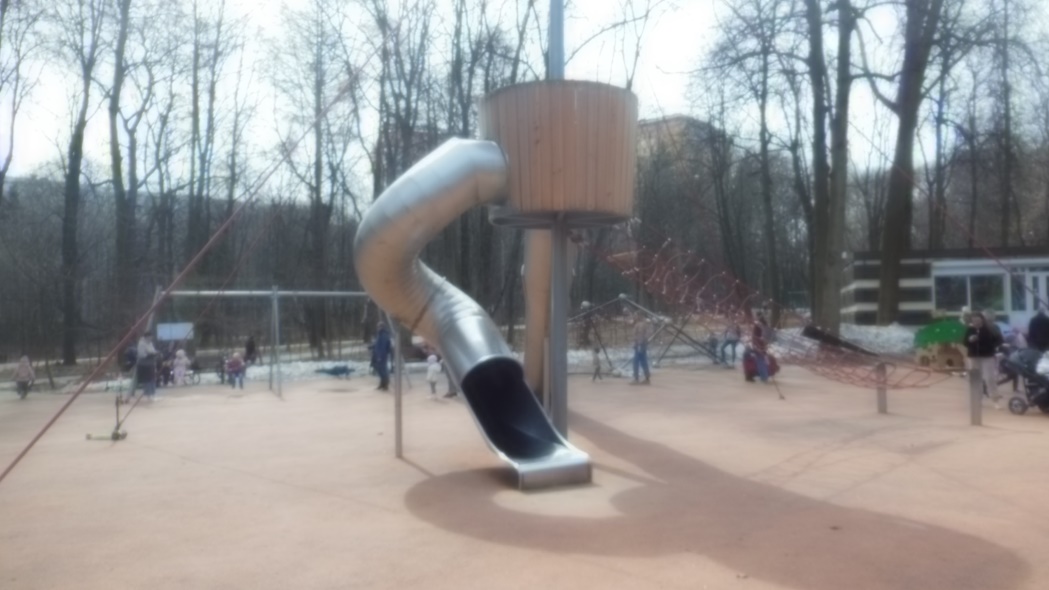

Фото №3 Общий вид площадки. (Детская площадка№ 3, рядом с главной аллеей парка «ХХХХХХХХХХ», на территории городка детских аттракционов).
Фото №4 Общий вид площадки. (Детская площадка№ 4, южнее площадки у главной сцены).
Фото №5 Общий вид площадки. (Детская площадка№ 5, севернее площадки у главной сцены).
Фото №6 Общий вид площадки. (Детская площадка№ 6.).
Фото №7 Общий вид площадки. (Детская площадка№ 7, южнее Панда парка.)
Фото №8 Общий вид площадки. (Детская площадка№ 8, рядом с Большой Филёвской улицей, 28к3.)
Фото №9 Общий вид площадки. (Детская площадка№ 9, рядом с Нарышкинским прудом.)
Фото №10 Общий вид площадки. (Детская площадка№ 10, к северу от Звенигородской улицы, 16к2.)
Фото №11 Общий вид площадки. (Детская площадка№ 11, рядом с Кунцевским городищем.)
Фото №12 Общий вид площадки. (Детская площадка№ 12, к северу от Рублёвского шоссе, 10.)
Фото №13 Общий вид площадки. (Детская площадка№ 13, к северу от Рублёвского шоссе, 16с2.)
Фото №14 Общий вид площадки. (Детская площадка№ 14, рядом с Рублёвским шоссе, 24к5.)
Фото №15 Общий вид площадки. (Детская площадка№ 15, рядом с администрацией парка.)
Фото №16 Общий вид площадки. (Детская площадка№ 16, севернее Панда парка.)
Фото №17 Общий вид площадки. (Детская площадка№ 17, возле усадьбы Нарышкиных.)

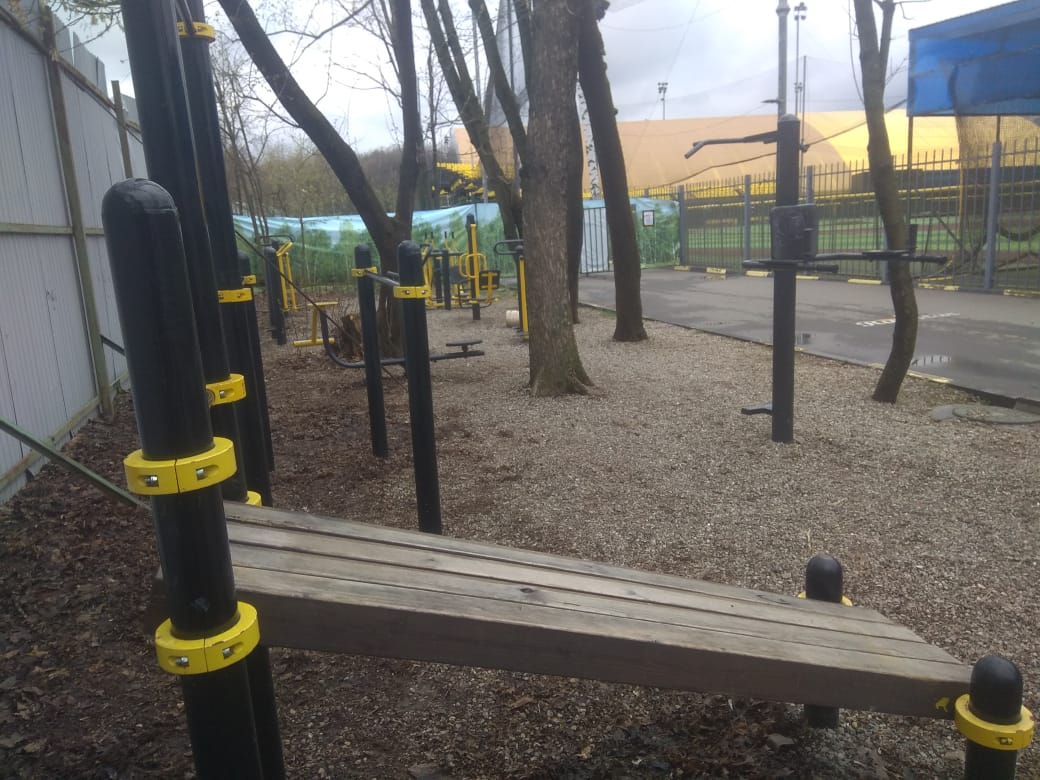

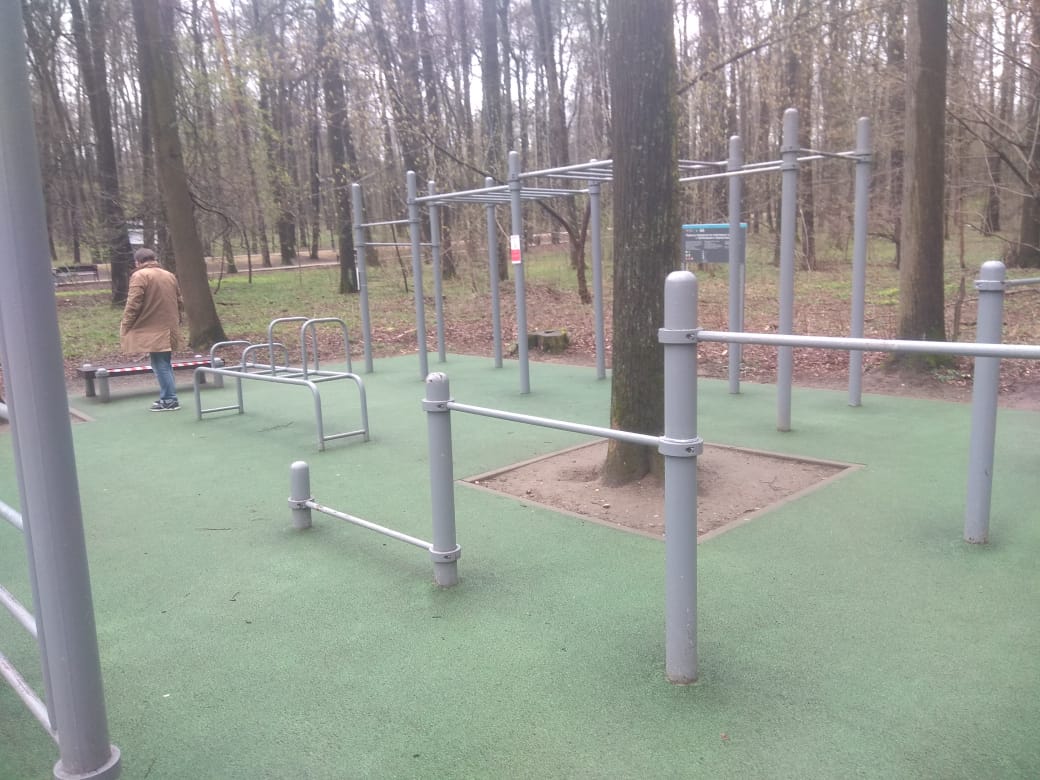

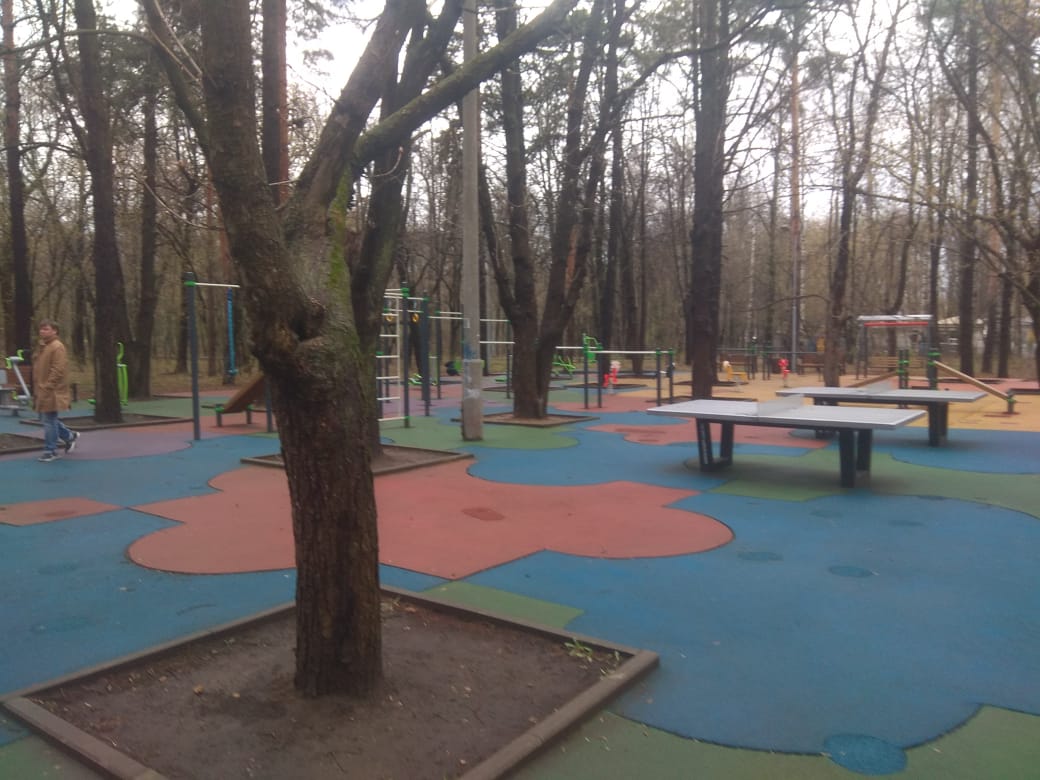

Фото №18 Общий вид площадки.

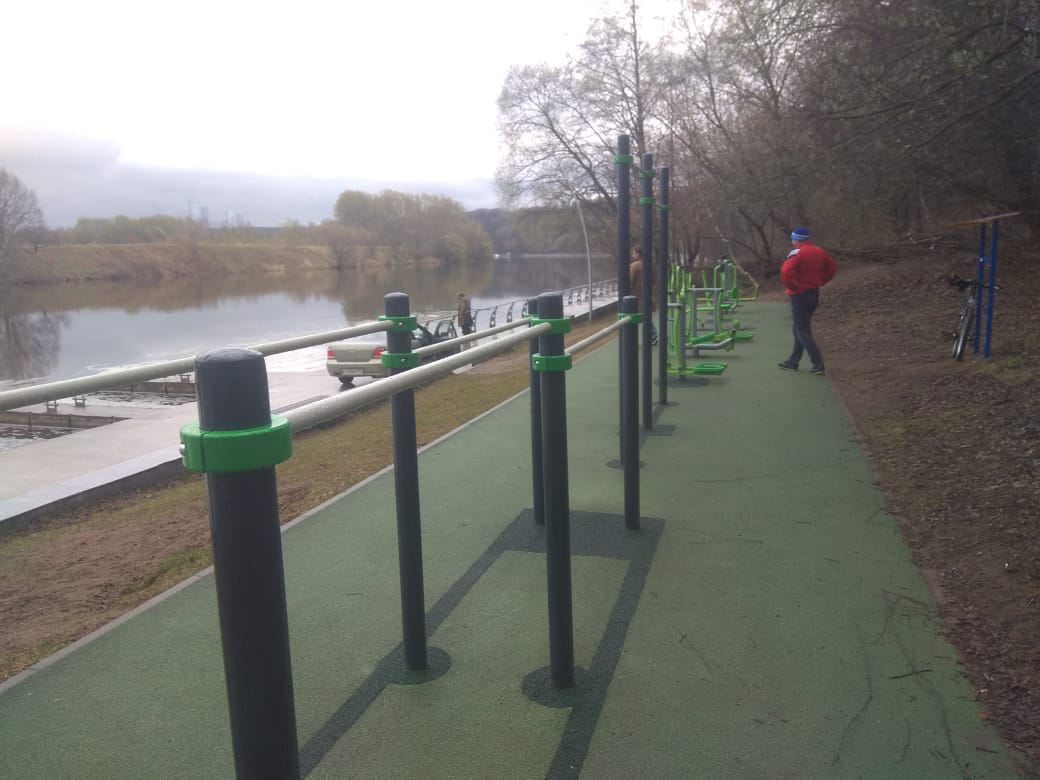

Фото №19 Общий вид площадки.

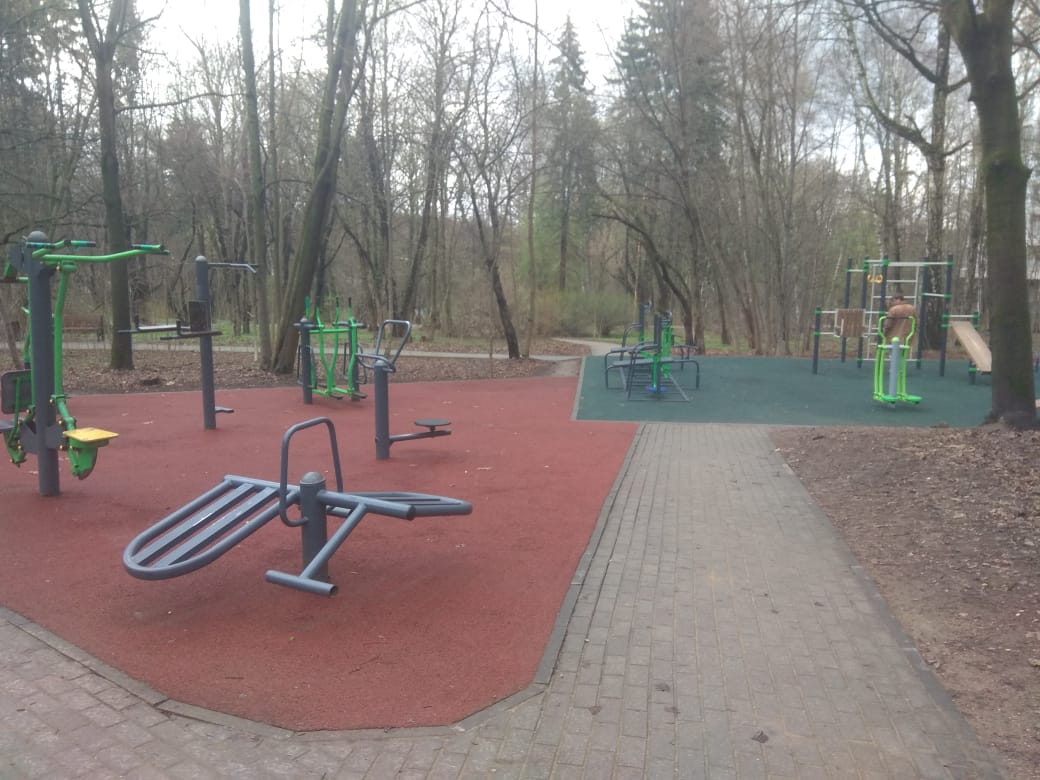

Фото №20 Общий вид площадки.

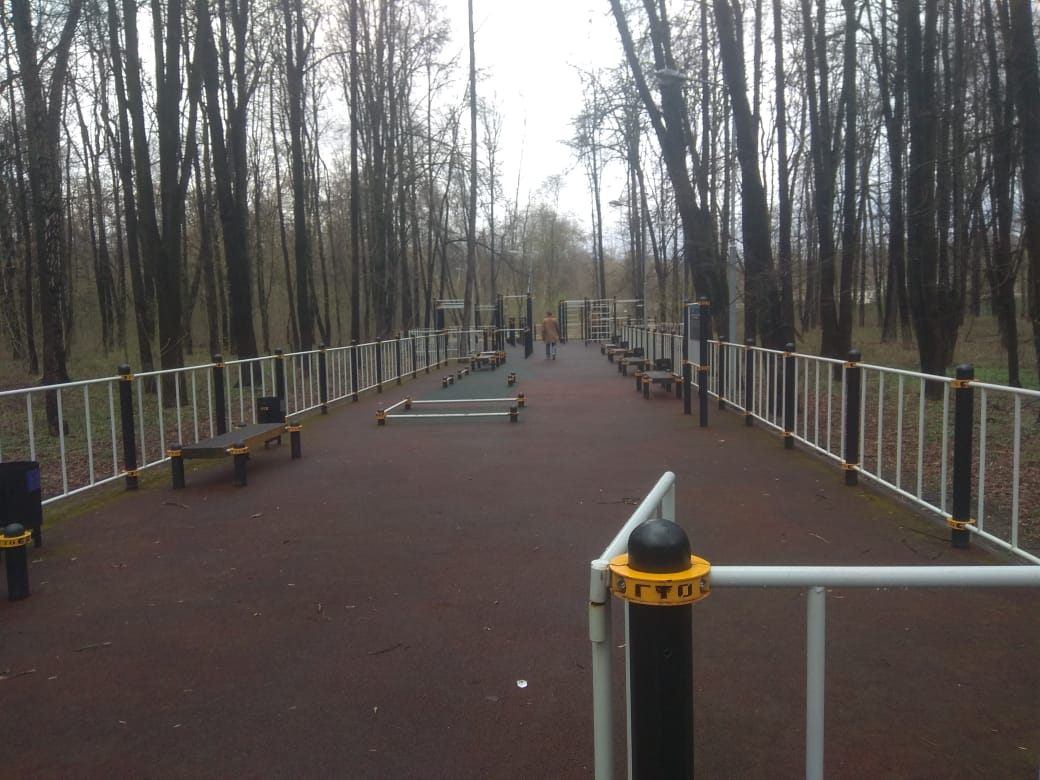

Фото №21 Общий вид площадки.
Фото №22 Общий вид площадки.
Фото №23 Общий вид площадки.
Фото №24 Общий вид площадки
Фото №25 Общий вид площадки.
Фото №26 Общий вид площадки.
Фото №27 Общий вид площадки.
Фото №28 Общий вид площадки
Фото №29 Общий вид площадки.
Фото №30 Общий вид площадки.
Фото №31 Общий вид площадки.
Фото №32 Общий вид площадки.
Фото №33 Общий вид площадки.
Фото №34 Общий вид площадки.
В ходе проведения экспертизы объекта установлено следующее:
ГОСТ Р 52167-2012 Оборудование детских игровых площадок. Безопасность конструкции и методы испытания качелей.
Распространяется на качели, устанавливаемые на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний качелей всех типов
ГОСТ Р 52168-2012 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытания горок»
Распространяется на горки, устанавливаемые на детских игровых площадках. Стандарт устанавливает требования к безопасности конструкции и методам испытаний горок всех типов. Стандарт не распространяется на водные горки, горки для катания на роликовых коньках или горки, на которых используются вспомогательные средства для спуска (маты, сани и т.п.)
ГОСТ Р 52169-2012 Оборудование детских игровых площадок. Безопасность конструкции и методы испытания. Общие требования.
Распространяется на оборудование детских игровых площадок и покрытия детских игровых площадок, предназначенное для индивидуального и коллективного пользования. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний оборудования и покрытий детских игровых площадок
ГОСТ Р 52299-2013 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытания качалок. Общие требования»
Распространяется на качалки, предназначенные для стационарной установки на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний качалок всех типов.
Настоящий стандарт не распространяется на качалки, изготовленные до 1 июля 2005 г.
Настоящий стандарт должен применяться совместно с ГОСТ Р 52167 и ГОСТ Р 52169
ГОСТ Р 52300-2013 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытания каруселей. Общие требования».
Распространяется на карусели диаметром более 500 мм, устанавливаемые на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний каруселей всех типов.
Настоящий стандарт не распространяется на карусели, изготовленные до 1 июля 2005 г.
Настоящий стандарт должен применяться совместно с ГОСТ Р 52167 и ГОСТ Р 52169
ГОСТ Р 52301-2013 «Оборудование детских игровых площадок. Безопасность при эксплуатации. Общие требования».
Распространяется на оборудование детских игровых площадок, предназначенное для индивидуального и коллективного пользования. Стандарт устанавливает общие требования безопасности при монтаже и эксплуатации оборудования всех типов.
Настоящий стандарт не распространяется на оборудование, изготовленное до 1 июля 2005 г.
Настоящий стандарт должен применяться совместно с ГОСТ Р 52167, ГОСТ Р 52168, ГОСТ Р 52169, ГОСТ Р 52299, ГОСТ Р 52300
Таблица 5.5 — Минимальные расстояния безопасности при размещении игрового оборудования
Игровое оборудование | Минимальные расстояния |
Качели | Не менее 1,5 м в стороны от боковых конструкций и не менее 2 м вперед (назад) от крайних точек качели в состоянии наклона |
Качалки | Не менее 1,0 м в стороны от боковых конструкций и не менее 1,5 м вперед от крайних точек качалки в состоянии наклона |
Карусели | Не менее 2 м в стороны от боковых конструкций и не менее 3 м вверх от нижней вращающейся поверхности карусели |
Горки | Не менее 1 м от боковых сторон и 2 м вперед от нижнего края ската горки |
Игровое и спортивное оборудование
Таблица B.1 — Состав игрового и спортивного оборудования в зависимости от возраста детей
Возраст | Назначение оборудования | Рекомендуемое игровое и физкультурное оборудование |
Дети раннего возраста (1-
3 года) |
Для тихих игр, тренировки усидчивости, терпения, развития фантазии | Песочницы |
Для тренировки лазания, ходьбы, перешагивания, подлезания, равновесия | Домики, пирамиды, гимнастические стенки, бумы, бревна, горки; кубы деревянные 20х40х15 см; доски шириной 15, 20, 25 см, длиной 150, 200 и 250 см; доска деревянная — один конец приподнят на высоту 1015 см; горка с поручнями, ступеньками и центральной площадкой, длина 240 см, высота 48 см (в центральной части), ширина ступеньки — 70 см; лестница стремянка, высота 100 или 150 см, расстояние между перекладинами — 10 и 15 см | |
Для тренировки вестибулярного аппарата, укрепления мышечной системы (мышц спины, живота и ног), совершенствования чувства равновесия, ритма, ориентировки в пространстве | Качели и качалки | |
Дети дошкольного возраста (3-7лет) | Для обучения и совершенствования лазания | Пирамиды с вертикальными и горизонтальными перекладинами; лестницы раз- |
личной конфигурации, со встроенными обручами, полусферы; доска деревянная на высоте 10-15 см (устанавливается на специальных подставках) | ||
Для обучения равновесию, перешагиванию, перепрыгиванию, спрыгиванию | Бревно со стесанным верхом, прочно закрепленное, лежащее на земле, длина 2,53,5 м, ширина 20-30 см; бум «крокодил», длина 2,5 м, ширина 20 см, высота 20 см; гимнастическое бревно, длина горизонтальной части 3,5 м, наклонной — 1,2 м, горизонтальной части 30 или 50 см, диаметр бревна — 27 см; гимнастическая скамейка — длина 3 м, ширина 20 см, толщина
3 см, высота 20 см |
|
Для обучения вхождению, лазанию, движению на четвереньках, скатыванию | Горка с поручнями, длина 2 м, высота 60 см; горка с лесенкой и скатом, длина 240 см, высота 80 см, длина лесенки и ската —
90 см, ширина лесенки и ската — 70 см |
|
Для развития силы, гибкости, координации движений | Гимнастическая стенка, высота 3 м, ширина пролетов не менее 1 м, диаметр перекладины — 22 мм, расстояние между перекладинами — 25 см; гимнастические столбики | |
Для развития глазомера, точности движений, ловкости, для обучения метанию в цель | Стойка с обручами для метания в цель, высота 120-130 см, диаметр обруча 40-50 см; оборудование для метания в виде «цветка», «петуха», центр мишени расположен на высоте 120 см (младшие дошкольники), 150-200 см (старшие дошкольники); кольцебросы — доска с укрепленными колышками высотой 15-20 см, кольцебросы могут быть расположены горизонтально и наклонно; мишени на щитах из досок в виде четырех концентрических кругов диаметром 20, 40, 60, 80 см, центр мишени на высоте 110-120 см от уровня пола или площадки, круги красят в красный (центр), салатовый, желтый и го- | |
лубой цвета; баскетбольные щиты крепят на двух деревянных или металлических стойках так, чтобы кольцо находилось на уровне 2 м от пола или поверхности площадки | ||
Дети школьного возраста | Для общего физического развития | Гимнастическая стенка высотой не менее 3 м, количество пролетов 4-6; разновысокие перекладины, перекладина-эспандер для выполнения силовых упражнений в висе; «рукоход» различной конфигурации для обучения передвижению разными способами, висам, подтягиванию; спортивно гимнастические комплексы — 5-6 горизонтальных перекладин, укрепленных на разной высоте, к перекладинам могут прикрепляться спортивные снаряды: кольца, трапеции, качели, шесты и др.; сочлененные перекладины разной высоты: 1,5-2,2-3 м, могут располагаться по одной линии или в форме букв «Г», «Т», или змейкой |
Дети старшего школьного возраста | Для улучшения мышечной силы, телосложения и общего физического развития | Спортивные комплексы; спортивно игровые комплексы (микроскалодромы, велодромы и т.п.) |
Таблица В.2 — Основные параметры оборудования
Игровое оборудование | Требования |
Качели | Высота от уровня земли до сиденья качелей в состоянии покоя должна быть не менее 350 мм и не более 635 мм. Допускается не более двух сидений в одной рамке качелей. В двойных качелях не должны использоваться вместе сиденье для маленьких детей (колыбель) и плоское сиденье для более старших детей |
Качалки | Высота от земли до сиденья в состоянии равновесия должна быть 550-750 мм. Максимальный наклон сиденья при движении назад и вперед — не более 20°. Конструкция качалки не должна допускать попадания ног сидящего в ней ребенка под опорные части качалки, не должна иметь острых углов, радиус их закругления должен составлять не менее 20 мм |
Карусели | Минимальное расстояние от уровня земли до нижней вращающейся конструкции карусели должно быть не менее 60 мм и не более 110 мм. Нижняя поверхность вращающейся платформы должна быть гладкой. Максимальная высота от нижнего уровня карусели до ее верхней точки составляет 1м. |
Горки | Доступ к горке осуществляется через лестницу, лазательную секцию или другие приспособления. Высота ската отдельно стоящей горки не должна превышать 2,5 м вне зависимости от вида доступа. Ширина открытой и прямой горки не менее 700 мм и не более 950 мм. Стартовая площадка — не менее 300 мм длиной с уклоном до 5°, но, как правило, ширина площадки должна быть равна горизонтальной проекции участка скольжения. На отдельно стоящей горке высота бокового ограждения на стартовой площадке должна быть не менее 0,75 м. Угол наклона участка скольжения не должен превышать 60° в любой точке. На конечном участке ската средний наклон не должен превышать 10°. Край ската горки должен подгибаться по направлению к земле с радиусом не менее 50 мм и углом загиба не менее 100°. Расстояние от края ската горки до земли должно быть не более 100 мм. Высота ограждающего бортика на конечном участке при длине участка скольжения менее 1,5 м — не более 200 мм, при длине участка скольжения более 1,5 м — не более 350 мм. Горкатоннель должна иметь минимальную высоту и ширину 750 мм |
В ходе визуального обследования объектов установлено:
Детали, узлы и модули игрового оборудования обеспечивают максимальную безопасность конструкций и являются травмобезопасными для детей и взрослых. Конструкции игрового оборудования не имеют острых углов, исключают застревание частей тела ребенка, их попадание под элементы оборудования в состоянии движения; поручни оборудования полностью охватываются рукой ребенка; стартовые участки горок оборудованы бортиками высотой не менее 500 мм и защитной перекладиной.
Искусственное покрытие игровых площадок находится в удовлетворительном состоянии.
Выявлены дефекты на площадках не влияющие на травмоопасность при эксплуатации, а именно:

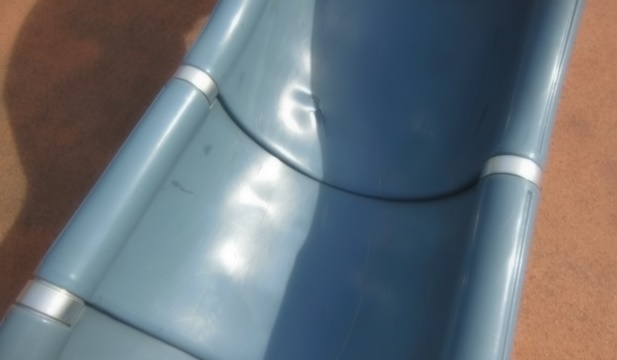

Фото №36 Механическое повреждение горки.
Фото №37 Повреждение деревянной конструкции.
— имеются места отшелушивания окрасочных покрытий на деревянных деталях, потертости поверхностей пола и лестничных ступеней на детских площадках.
Вывод:
В результате обследования детских игровых площадок, расположенных на территории «ПКиО «ХХХХХХХХХХ» установлено, что конструкции, малые формы, искусственное покрытие площадок выполнены с учетом всех требований государственных стандартов, строительных норм и правил и безопасны для эксплуатации.
