ОПИСАНИЕ ОБЪЕКТА ЭКСПЕРТИЗЫ
Для ответа на поставленные в техническом задании вопросы произведен экспертный осмотр ванной комнаты (рис 1). Ванная комната эксплуатируется. Полы и стены облицованы стеклянной мозаикой Sicis, основание которой состоит из окрашенной амальгамы (рис 6,7). На полу в ванной комнате и на стенах в душевой кабине были зафиксированы следы дефектов в мозаичном покрытии (следы потемнения) (рис 2,3,4).
При визуальном обследовании выявлялись и фиксировались видимые дефекты и повреждения, производилась фотофиксация дефектных участков (следы потемнения).
Для установления наличия поверхностного образования следов потемнения, наружная поверхность стеклянной мозаики была обработана чистящим средством «Domestos», после удаления которого с поверхности мозаики следы потемнения не были устранены.
В ходе экспертизы было произведено вскрытие мозаики на полу в ванной комнате рабочими со стороны заказчика (рис. 5).
При вскрытии плитки было установлено, что на внутренней поверхности амальгамы (со стороны примыкания стекла) имеются следы ржавчины. Развитие ржавчины наблюдается от углов плитки к ее середине и вдоль затирочных швов. Также в месте вскрытия зафиксированы следы кристаллических остатков клеевого состава и затирки, отмечена плохая абсорбция клеевого состава с амальгамой.
В ходе проведения обследования ванной комнаты был произведен замер скорости воздушного потока в вентиляционной вытяжке прибором анемометр-термометр, которая составила 0,19м/с, что соответствует требованиям приложения 2 СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях».Система вентиляции работоспособна. В связи с чем вытяжная система не может являться причиной образования дефектов.
В соответствии с руководством по укладке продукции Sicis для использования стеклянной мозаики во влажных помещениях укладка и затирка швов должна производиться на клеевом составе с добавлением эпоксидных составов. При укладке также необходимо соблюдать этапы нанесения эпоксидной затирочной смеси и клеевого состава Litochrom Starlike: Налить катализатор из пакета в цветную пасту. Необходимо использовать все содержимое пакета; Смешивать на низкой скорости элеткродрелью со смешивающей насадкой до получения однородной массы без комков.
Исходя из вышеизложенного, учитывая что дефекты располагаются в местах постоянного контакта с водой и характер распространения дефектов на внутренней поверхности амальгамы, можно сделать вывод о том, что были допущены ошибки при технологии выполнения затирочных работ , что привело к коррозии.
ВЫВОДЫ
Образование следов ржавчины на внутренней поверхности плитки в местах постоянного контакта с водой в ванной комнате послужило нарушение технологии выполнения работ при затирке швов.
Выявленные дефекты на внутренней поверхности плитки подлежат устранению путем замены плитки.
Эксперт ЗАО «Стройэкспертиза» Магда В. С. ________________ 3.10.2014г
РИС 1. Общий вид на ванную комнату

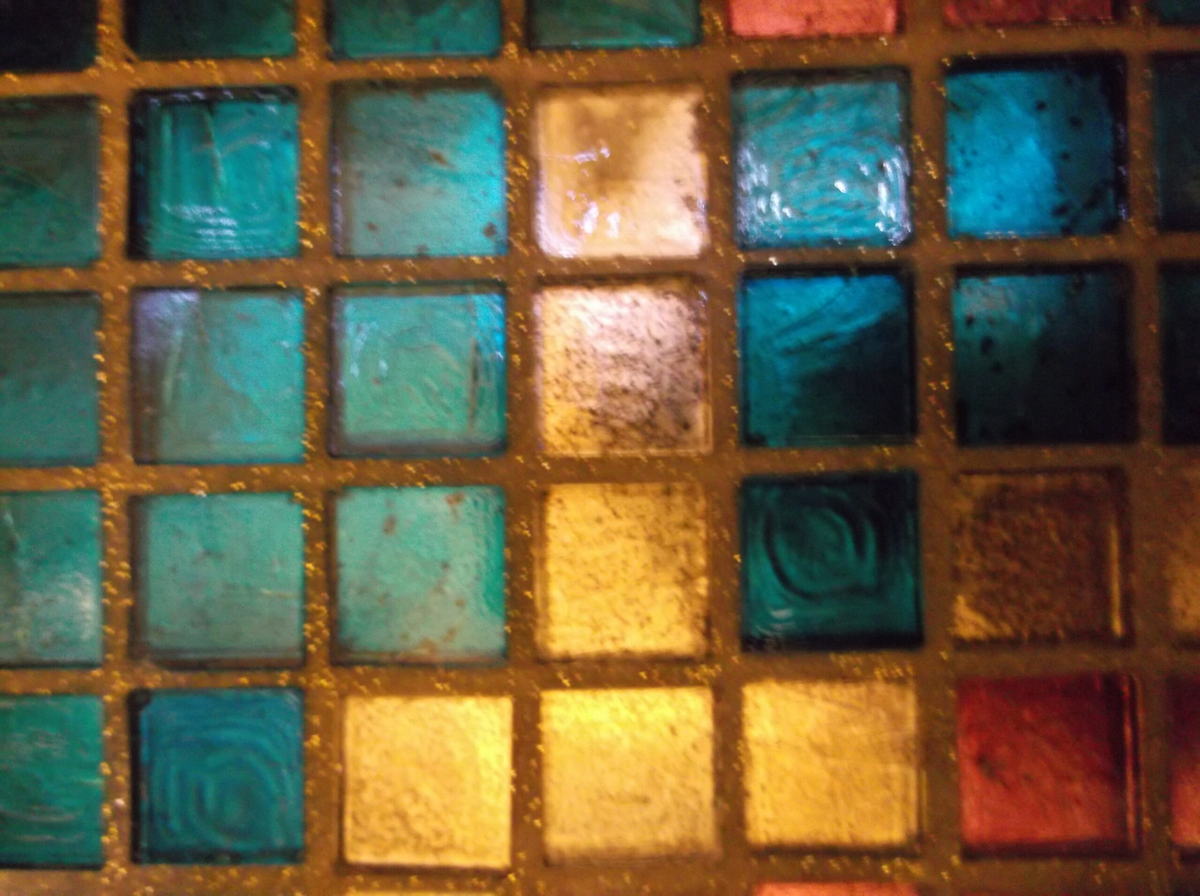

РИС 2. Места, где были отмечены дефекты
РИС 3. Места, где были отмечены дефекты
РИС 4. Места, где были отмечены дефекты
РИС 5. Место, где было произведено вскрытие мозаичного покрытия

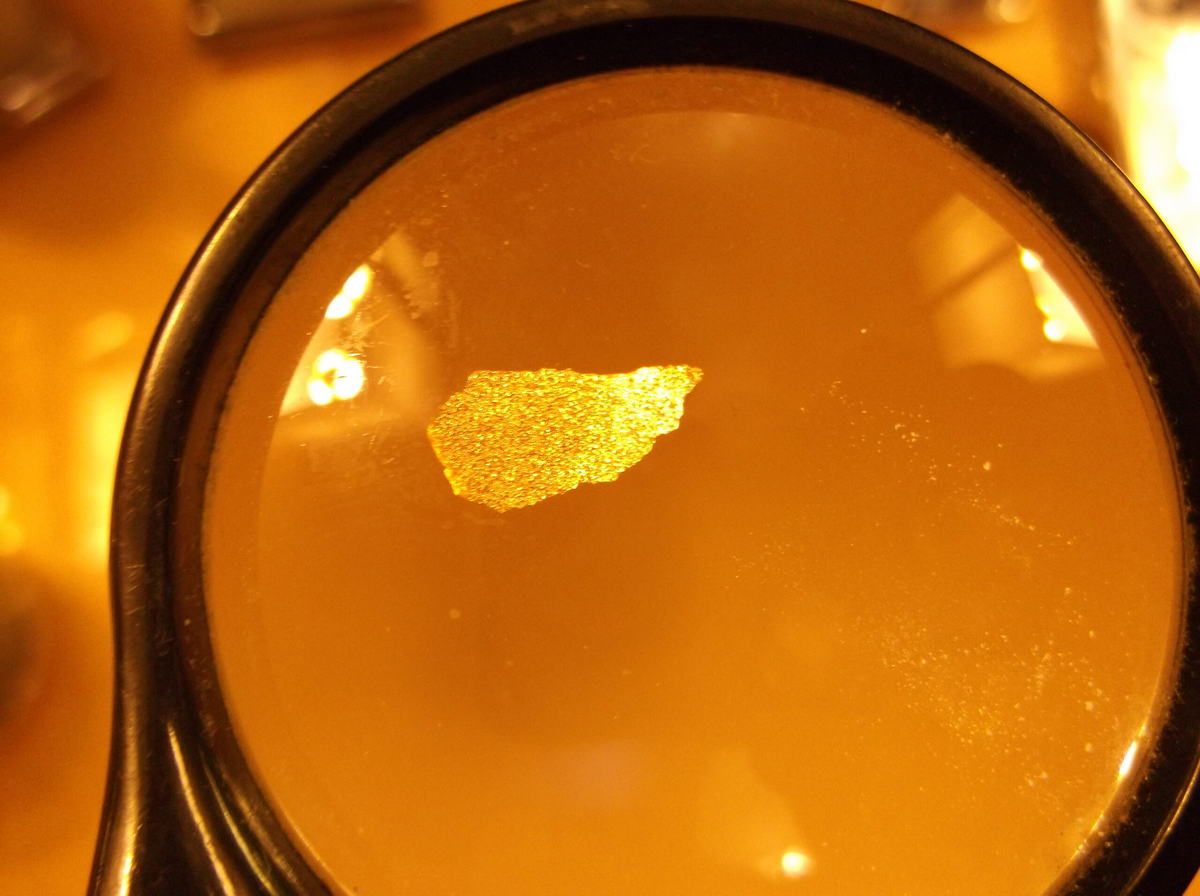

РИС 6. Фотофиксация образца амальгамы (сторона, укладываемая на клей)
Выступание коррозийных пятен на поверхности амальгамы

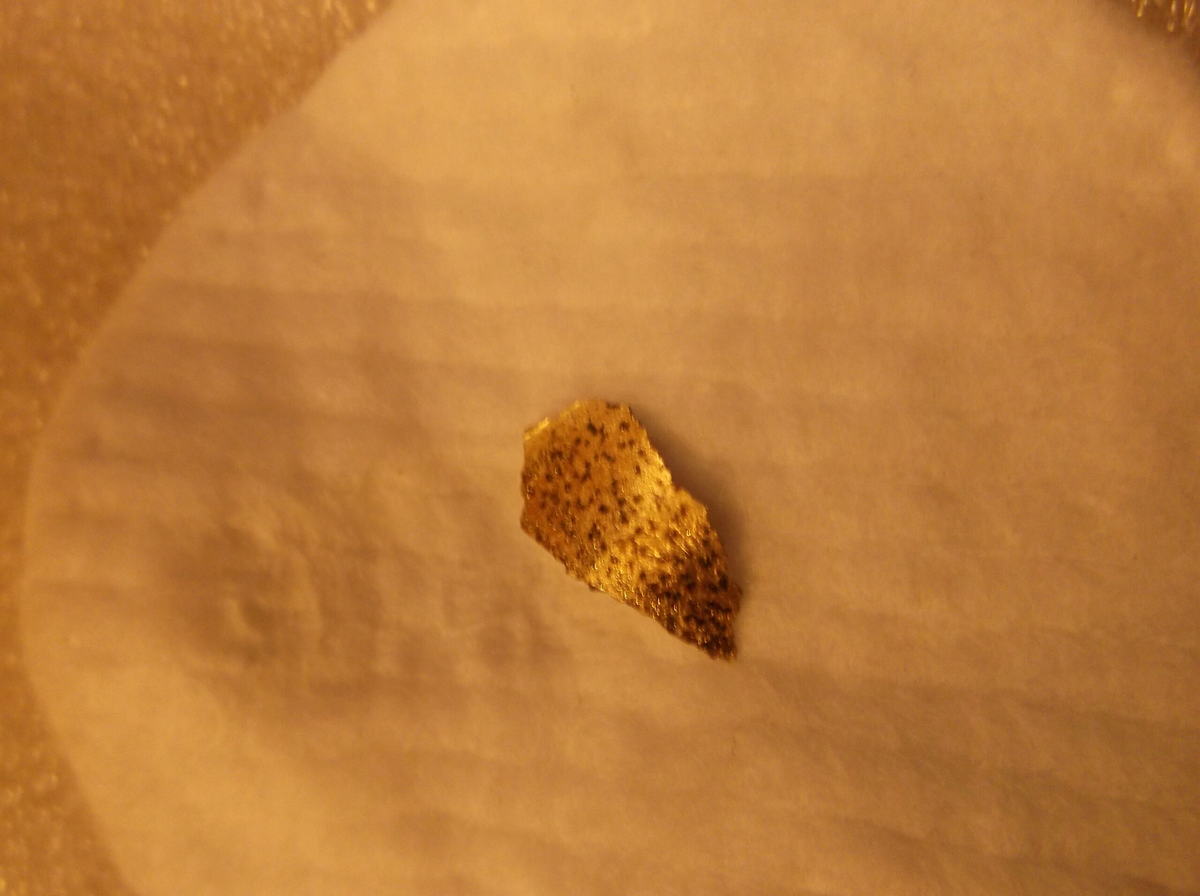

РИС 7. Фотофиксация образца амальгамы (сторона примыкания к стеклянной мозаике)
РИС 8. Фотофиксация замера скорости воздушных потоков в
вентиляционной вытяжке
