Объект экспертизы: Помещения фитнес клуба, расположенного на территории КРЦ Парус. Обследование проводилось визуально-регистрационным методом.
ОПИСАНИЕ ОБЪЕКТА ЭКСПЕРТИЗЫ
Для ответа на поставленные в техническом задании вопросы произведен экспертный осмотр помещений фитнес клуба. Фитнес клуб эксплуатируется. Фитнес клуб оборудован вентиляционной системой (рис 6).
При обследовании вентиляционной системы были замерены скорость, объем и температура воздушных потоков в приточной и вытяжной системах, а также диаметры воздуховодов. Обследование проводилось при помощи прибора Термоанемометр Testo 405-V1.
Экспертный осмотр также проводился в помещении принадлежащем ТРК «Парус», где располагается общеобменная приточная установка (кондиционер) (рис. 3), которая в свою очередь подает объем приточного воздуха 6500м3/ч (рис. 4), на систему приточной вентиляции фитнес клуба.
Замер производился на территории фитнес клуба во всех приточных точках (диффузорах), к которым имелся доступ. Результаты измерений приведены в таблице 1.
По результатам измерений и сопоставления этих результатов с проектной документацией (рис.7-11), следует, что объем приточного воздуха по фактическим замерам не соответствует расчетным данным в проектной документации.
Фактический суммарный объем приточного воздуха подаваемого на территории фитнес клуба меньше чем рассчитанный в проектной документации (рис. 8) .
Исходя из вышеизложенного следует, что вентиляционная приточная система работает не эффективно. Требуемый объем приточного воздуха в помещения фитнес клуба не подается.
Таблица 1
ВЫВОДЫ
Зафиксированные нарушения в работе приточной вентиляционной системы являются следствием недостаточного поступления воздушных потоков в воздуховоды. Требуемый объем приточного воздуха составляет 6500 м3/час, фактический замеренный объем составляет – 2960 м3/час.
Эксперт ЗАО «Стройэкспертиза» Магда В. С. ________________ 10.11.2014г
ПРИЛОЖЕНИЕ 1
РИС 1. Распределитель воздуха приточной вентиляции
РИС 2. Распределитель воздуха вытяжной вентиляции

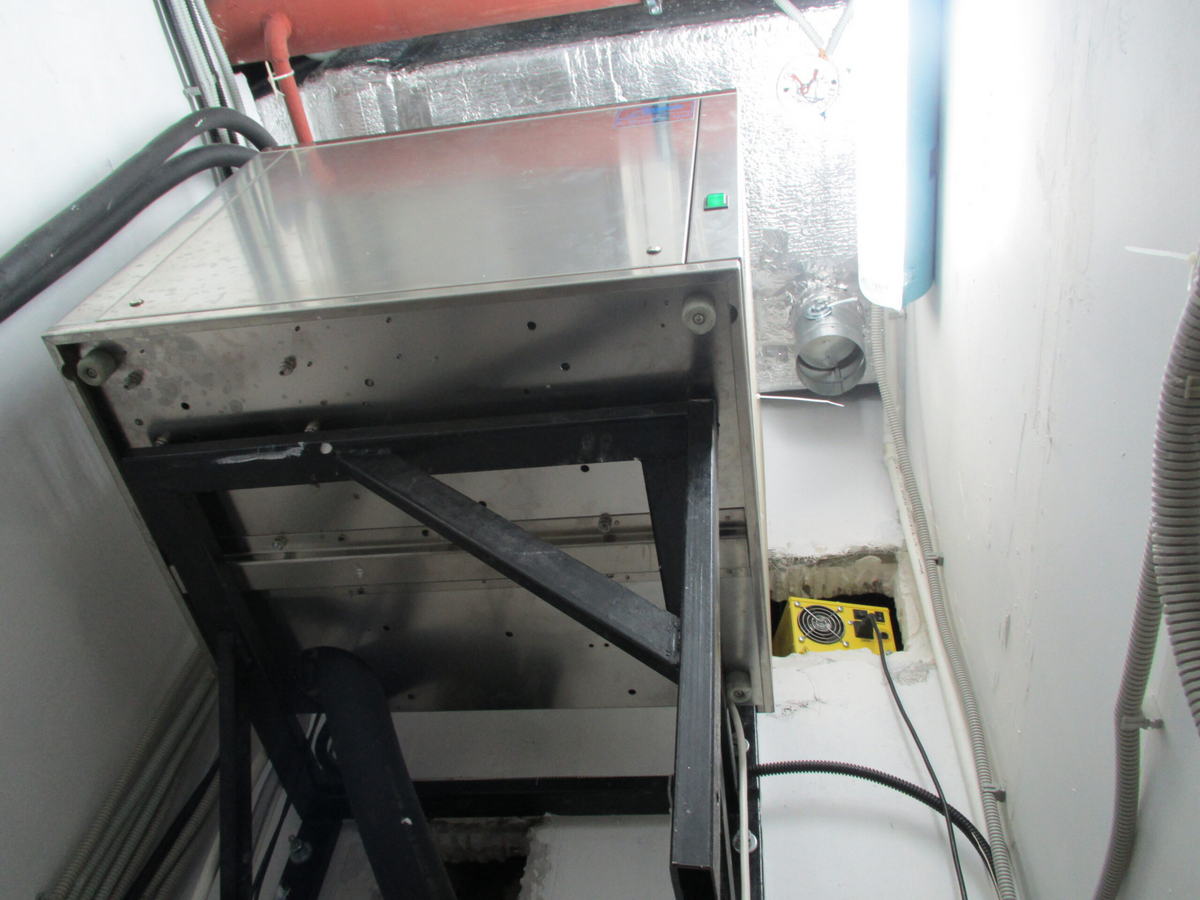

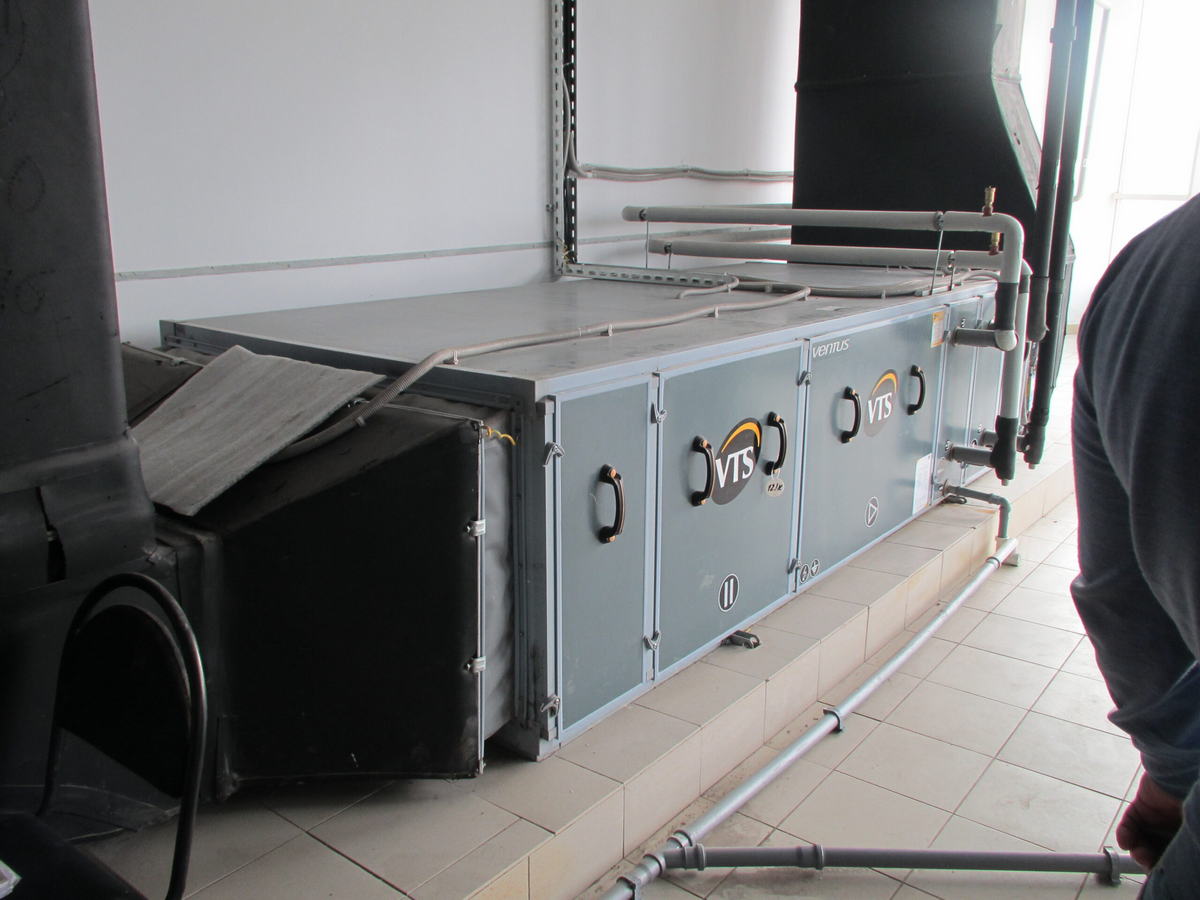

РИС 3. Приточная установка

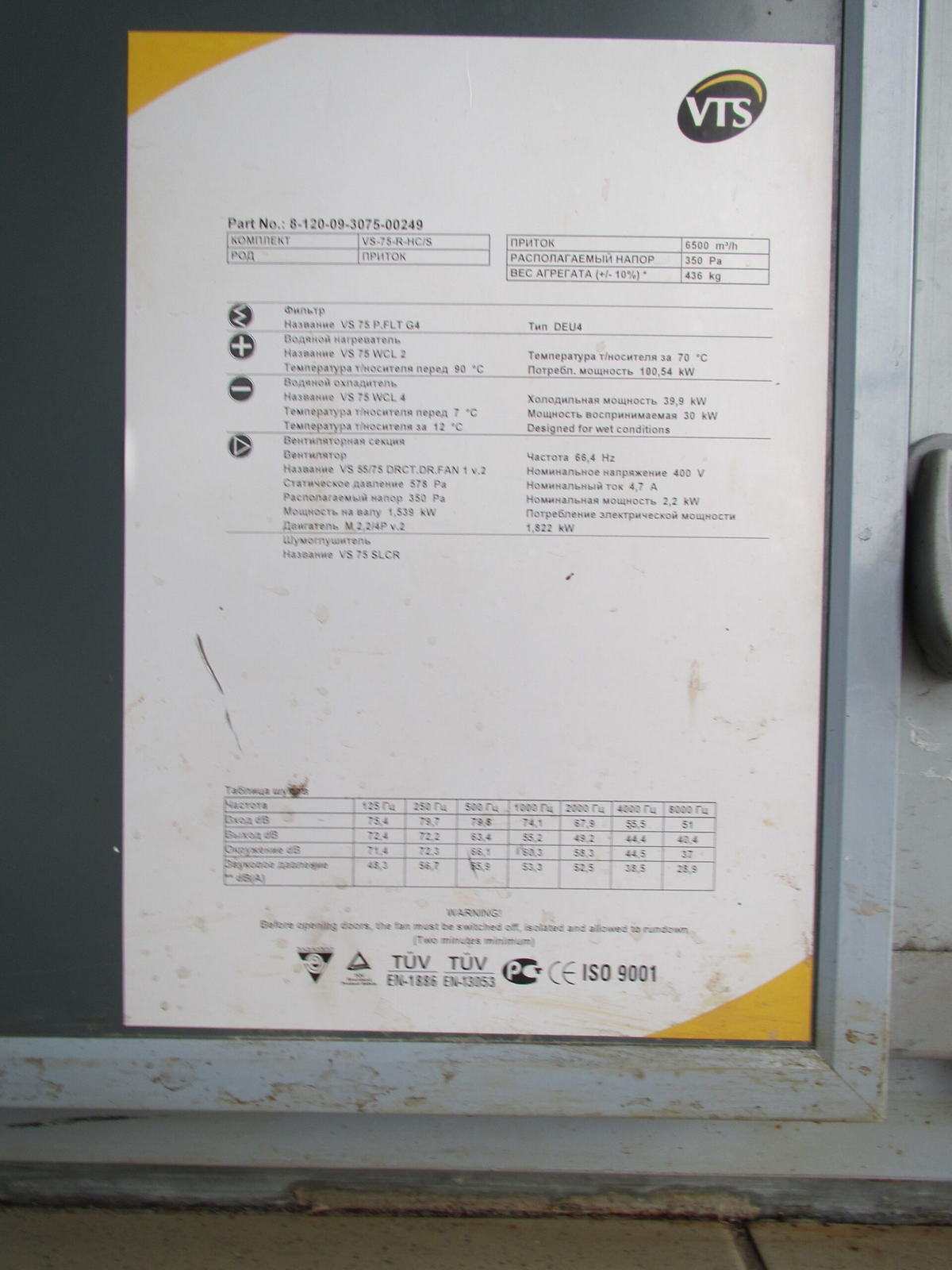

РИС 4. Технические характеристики приточной установки

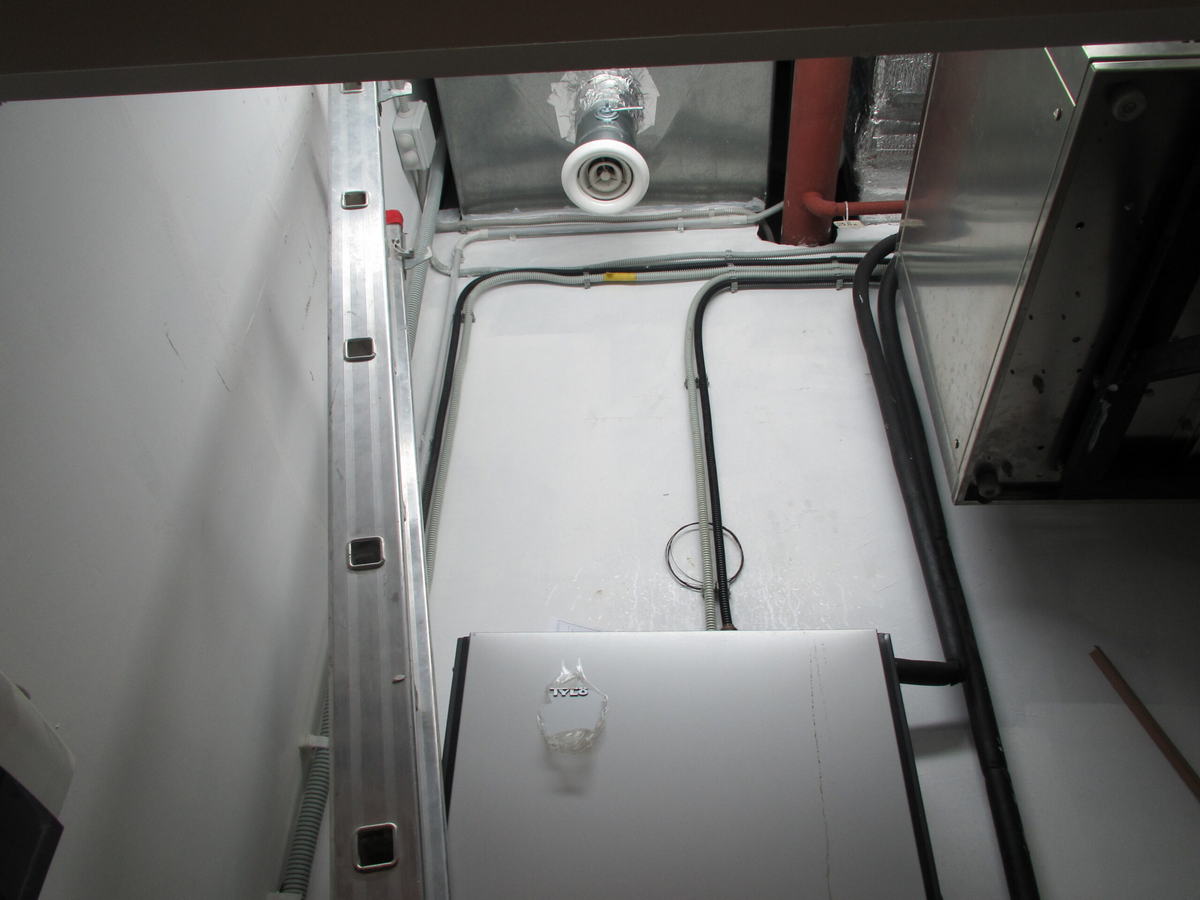

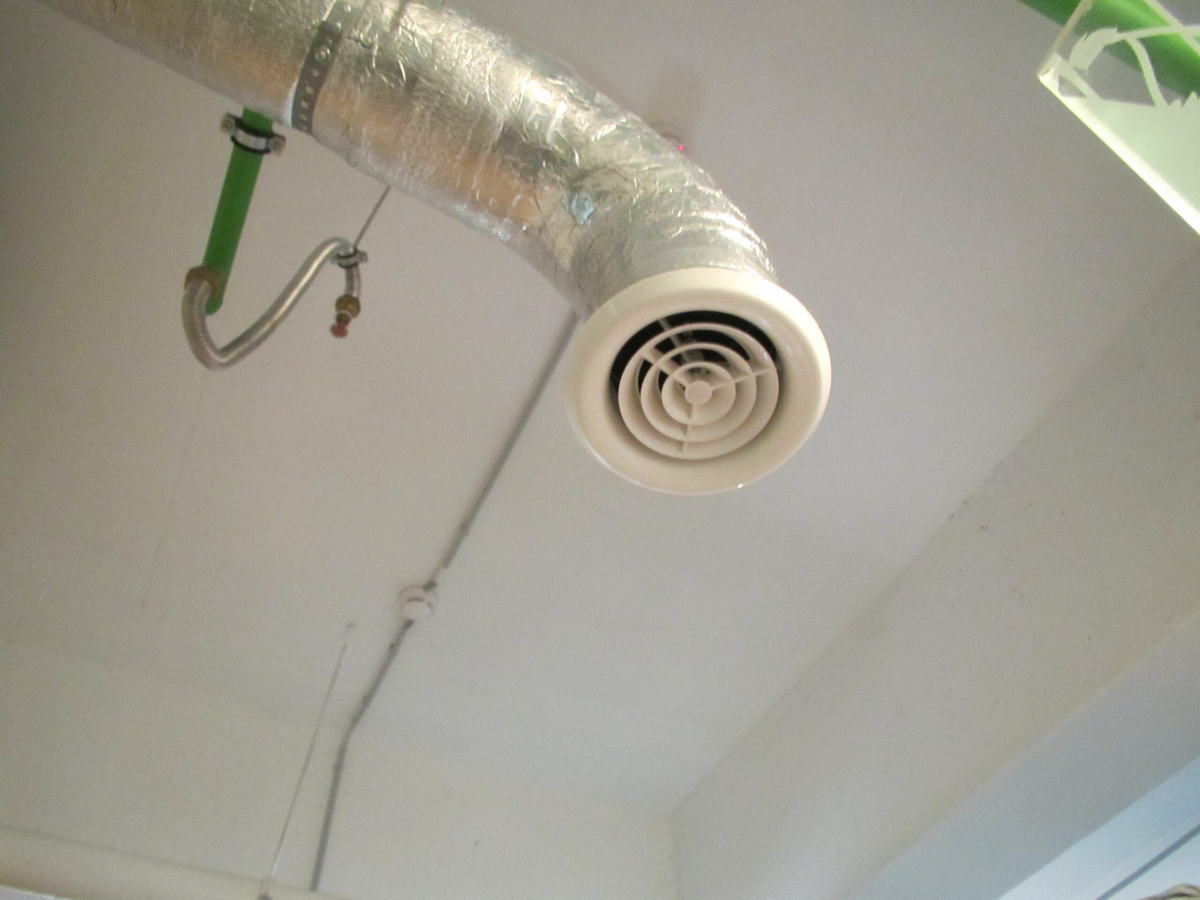

РИС 5. Приточный распределитель

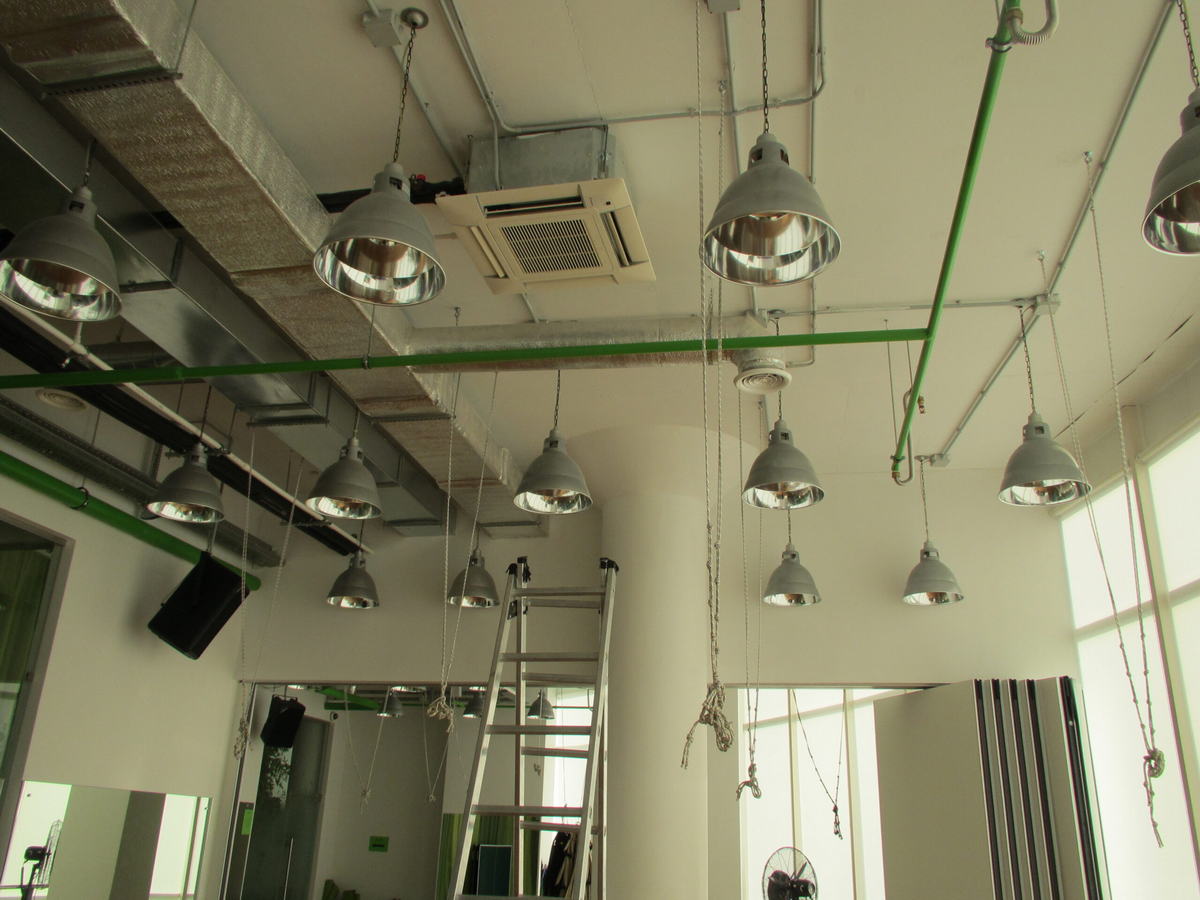

РИС 6. Зал групповых занятий

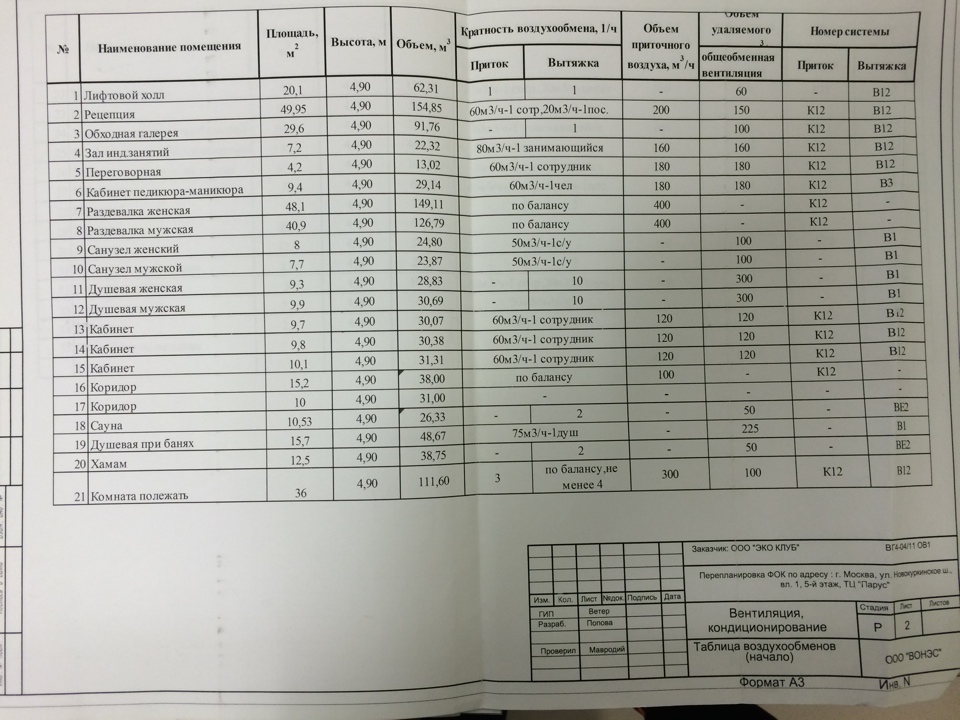

РИС 7. Таблица воздухообменов из проектной документации

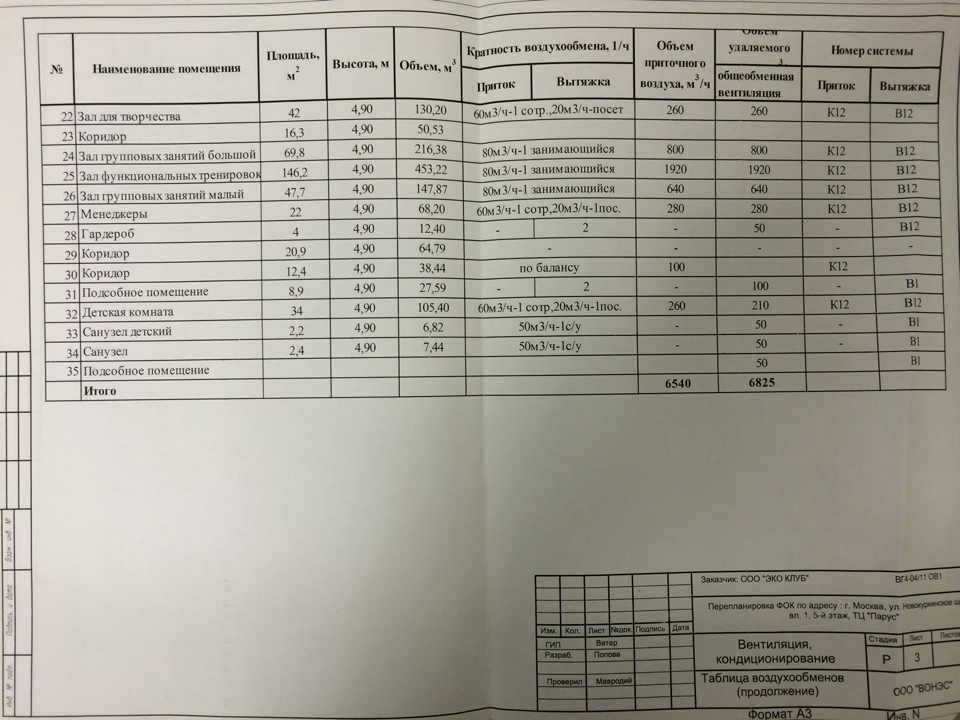

РИС 8. Таблица воздухообменов из проектной документации

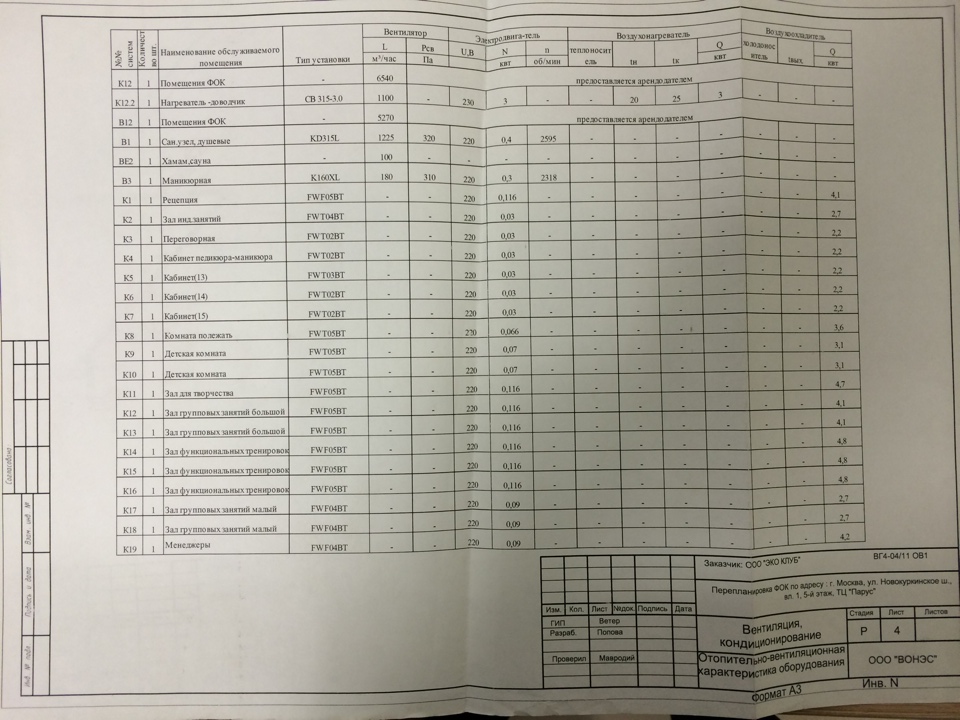

РИС 9. Отопительно-вентиляционная характеристика оборудования
из проектной документации

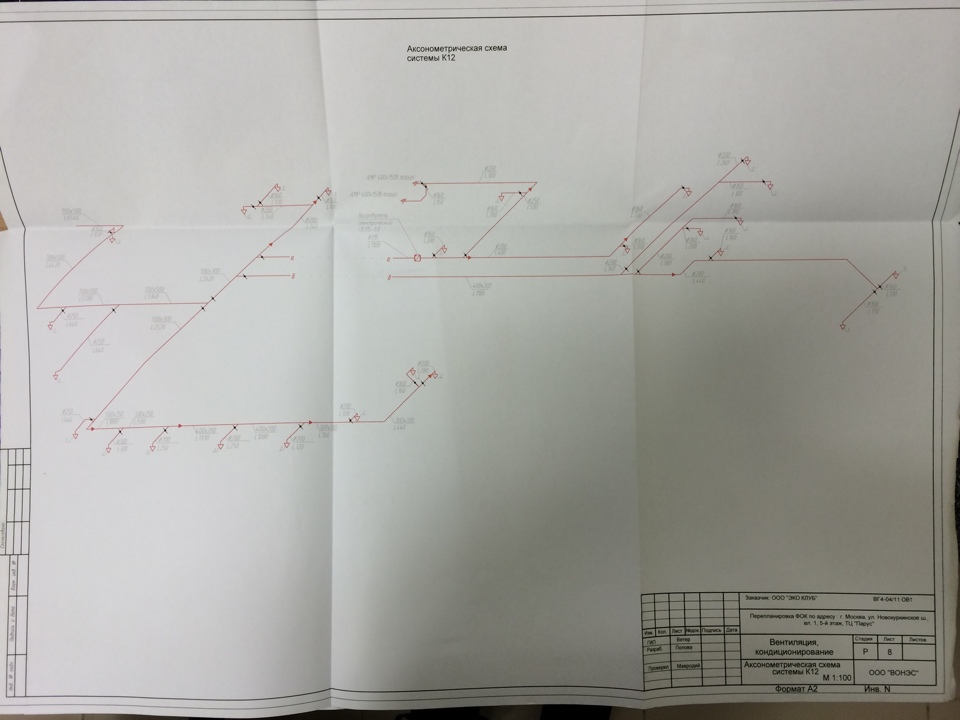

РИС 10. Аксономентрическая схема системы К12
из проектной документации

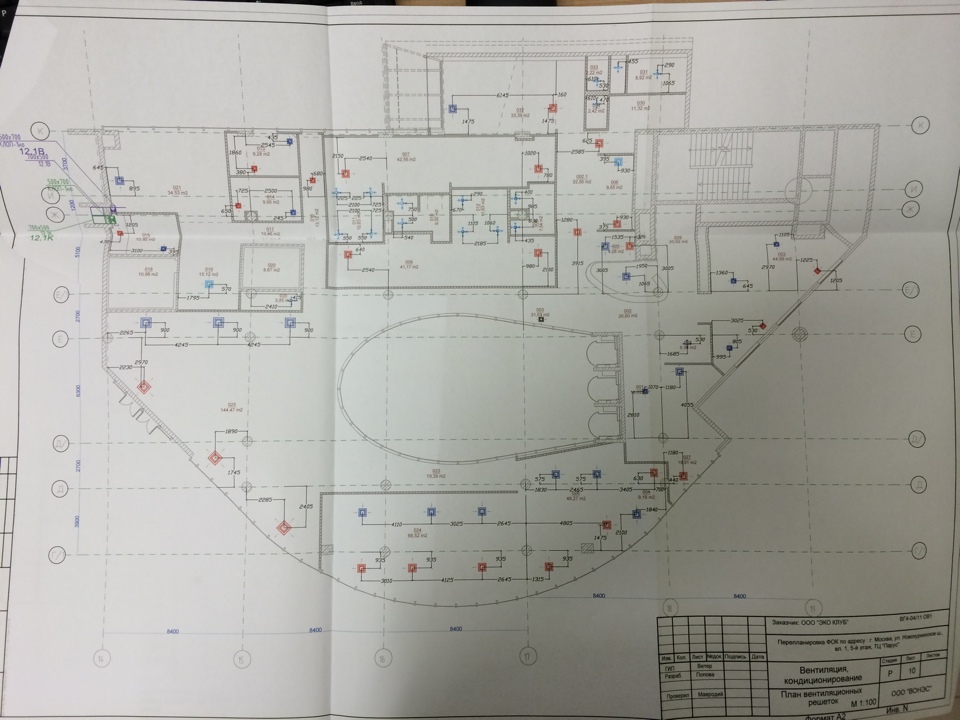

РИС 11. План вентиляционных решеток
из проектной документации
