Обследование бетонного фундамента

Обследование строительных конструкций зданий и сооружений проводится, как правило, в три связанных между собой этапа:

— подготовка к проведению обследования;

— предварительное (визуальное) обследование;

— детальное (инструментальное) обследование.

В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований произведено ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения.

Экспертом производен внешний осмотр внутренних, с выборочным фиксированием на цифровую камеру, что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д. По результатам измерений составляют планы с фактическим расположением конструкций, разрезы зданий, чертежи рабочих сечений несущих конструкций и узлов сопряжений конструкций и их элементов.

Отклонение геометрических параметров фундамента от предоставленной рабочей документации не обнаружено.

Экспертом произведено диагностическое обследование фундамента дома с определением несущей способности и пригодности к дальнейшей эксплуатации.

2.1. При обследовании фундамента установлено следующее:

2.1.1. При осмотре наружной и внутренней поверхности фундамента на отметках -1.00 — -1.20м. (отметка отмостки) до отм. – 0.20 (верх фундамента) выявлено:

— цементно-песчаный раствор вертикальных и горизонтальных швов кладки бетонных блоков фундамента не имеет защитной, несущей способности, что не соответствует нормативным требованиям;

— участки швов имеют трещины, как с внутренней, так и внешней стороны фундамента (фото 1, 2, 8, 9);

— выявлены участки выпирания отдельных блоков из плоскости (фото 3);

— обнаружены участки разрушения цементно-песчаной стяжки горизонтальной поверхности (фото 3);

— обнаружены участки с термическим оплавлением несущей арматуры (фото 3, 4, 5);

— обнаружены участки с нарушением защитного слоя бетонных блоков (фото 5, 6, 7, 8).

• • 1. В ходе обследования конструкций бетонного фундамента установлены прочностные характеристики.



ИЗМЕРЕНИЕ ФАКТИЧЕСКОЙ ПРОЧНОСТИ

БЕТОНА НА СЖАТИЕ

Согласно Техническим условиям БЕТОНЫ ТЯЖЕЛЫЕ И МЕЛКОЗЕРНИСТЫЕ

ПРИЛОЖЕНИЕ 1

СООТНОШЕНИЕ МЕЖДУ КЛАССАМИ БЕТОНА ПО ПРОЧНОСТИ НА СЖАТИЕ

И РАСТЯЖЕНИЕ И МАРКАМИ

Таблица 6

Класс бетона по прочности	Средняя прочность бетона *, кгс/см	Ближайшая марка бетона по прочности, М	Отклонение ближайшей марки бетона от средней прочности класса, %
* Средняя прочность бетона рассчитана при коэффициенте вариации V, равном 13,5%, и обеспеченности 95% для всех видов бетонов, а для массивных гидротехнических конструкций при коэффициенте вариации V, равном 17%, и обеспеченности 90%.
Сжатие
В3,5	45,8	M50	+9,2
B5	65,5	M75	+14,5
B7,5	98,2	M100	+1,8
B10	131,0	M150	+14,5
B12,5	163,7	M150	-8,4
B15	196,5	M200	+1,8
B20	261,9	M250	-4,5
B22,5	294,7	M300	+1,8
B25	327,4	M350	+6,9
B27,5	360,2	M350	-2,8
B30	392,9	M400	+1,8
B35	458,4	M450	-1,8
B40	523,9	M550	+5,0
B45	589,4	M600	+1,8
B50	654,8	M700	+6,9
B55	720,3	M700	-2,8
B60	785,8	M800	+1,8
B65	851,3	M900	+5,7
B70	916,8	M900	-1,8
B75	982,3	M1000	+1,8
B80	1047,7	M1000	-4,6

Экспертом произведены измерения скорости распространения ультразвука в бетоне для определения средней прочности на сжатие, класса и марки бетона.

Измерения производились ультразвуковым тестером УК1401, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности». Число и расположение контролируемых участков на конструкциях установлены с учетом требований ГОСТ 18105-86 «Бетоны. Правила контроля прочности».

По выполненным измерениям произведены расчеты средней прочности бетона, определены марка и класс по прочности бетона на сжатие.

Результаты занесены в Таблицу №1.

Таблица №1

№ участка замеров (оси)	Скорость распространения ультразвука	Ближайший класс бетона по прочности на сжатие	Марка бетона по прочности на сжатие
1.1(3-3/с-с)	3360 м/с	В 20	М 250
1.2(2-2/с-с)	3170 м/с	В 15	М 200
1.3(б-б)	2600 м/с	В 12.5	М 150
1.4(1-1/с-с)	2200 м/с	В 7.5	М 100
2.1(4-4)	3160 м/с	В 15	М 200
2.2(3-3/д-д)	3650 м/с	В 25	М 350
2.3(4-4/е-е)	3170 м/с	В 15	М 200
3.1(3-3/е-е)	3100 м/с	В 15	М 200
3.2(2-2/е-е)	3300 м/с	В 20	М 250
3.3(1-1/е-е)	3200 м/с	В 20	М 250
4.1(1-1/д-д)	3700 м/с	В 25	М 350
4.1(1-1/с-с)	3660 м/с	В 25	М 350

По результатам ультразвукового обследования марка бетона по прочности составила М-237.5. Класс бетона по прочности составил В 20. По результатам обследования бетона ударным методом марка и класс бетона подтверждается.



Комментарий экспертизы



Несущая способность бетонного фундамента имеет критический дефект и подлежит демонтажу.





Экспертная оценка.

В соответствии с классификатором основных видов дефектов в строительстве и промышленности строительных материалов, выявленные дефекты являются критическими и значительными.

Критический дефект – (при выполнении СМР) — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.

Критический дефект – (при производстве конструкций и изделий) — дефект, при наличии которого изделие, конструкция функционально непригодны и его использование может повлечь потерю или снижение прочности, устойчивости, надежности здания, сооружения, его части или конструктивного элемента.

Критический дефект – подлежит безусловному устранению до начала последующих работ или с приостановкой работ.

Значительный дефект – «Дефект, который существенно влияет на использование продукции по назначению и (или) на ее долговечность, но не является критическим».

Значительный дефект подлежит устранению до скрытия его последующими работами. При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм».

Определения дефектов приняты на основе ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» в рамках установленных границ понятий.

«Дефект – каждое отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом.

Дефектное изделие это изделие, имеющее хотя бы один дефект.

Значительный дефект подлежит устранению до скрытия его последующими работами. При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм».

Ш. ВЫВОДЫ

Цель обследования:

– определение несущей способности бетонного фундамента, а также способов устранения выявленных дефектов.



В результате диагностического обследования экспертиза пришла к следующему выводу:

3.4. Обнаруженные при осмотре бетонного фундамента дефекты в виде трещин, участки фундамента с арматурой подвергшейся значительному термическому воздействию, а также выявленное разрушение отдельных фундаментных блоков из плоскости фундамента являются нарушением требований СНиП 2.02.01-83 «Основание зданий и сооружений»

3.7. Выявленные сплошные участки повреждения цементно-песчаной стяжки и горизонтальной гидроизоляции являются нарушением требований СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»

Заключение

Обследованный фундамент сгоревшего жилого дома по адресу: Московская область, Дмитровский район , СП Большерогачевское, с. Рогачево, ул., Заречная, д.44. в отметках -1.00 — -1.20м. (отметка отмостки) до отм. – 0.20 (верх фундамента) подлежит демонтажу.

Эксперт А.В.Лопатин

ПРИЛОЖЕНИЯ

1. Приложение № 1 – Фотографии – на 6–и листах.

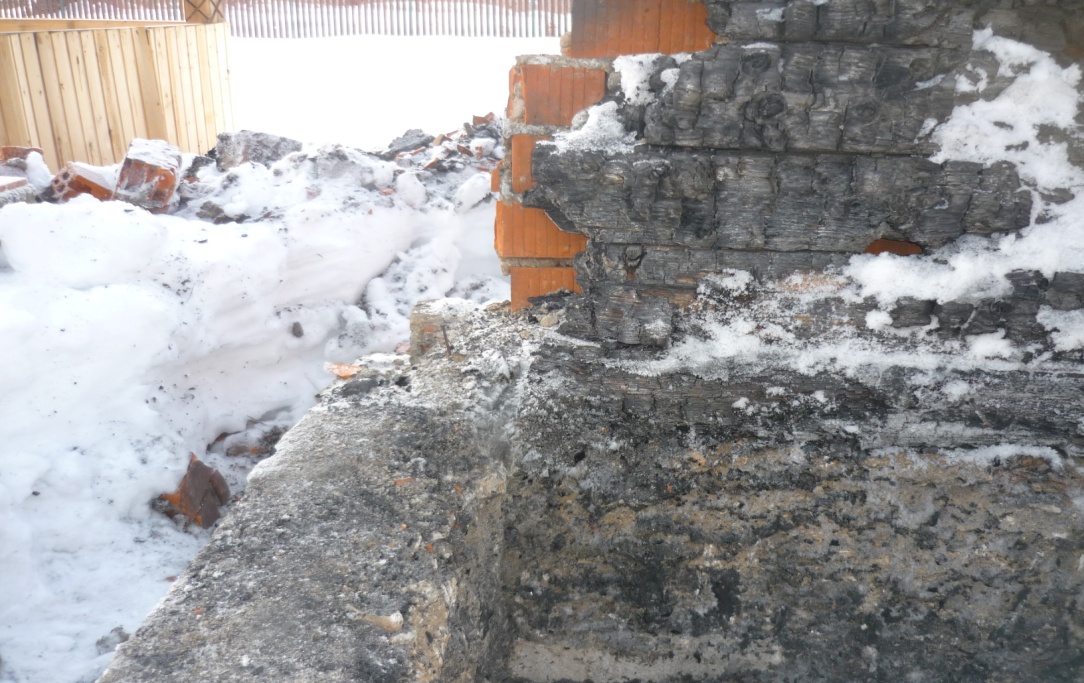

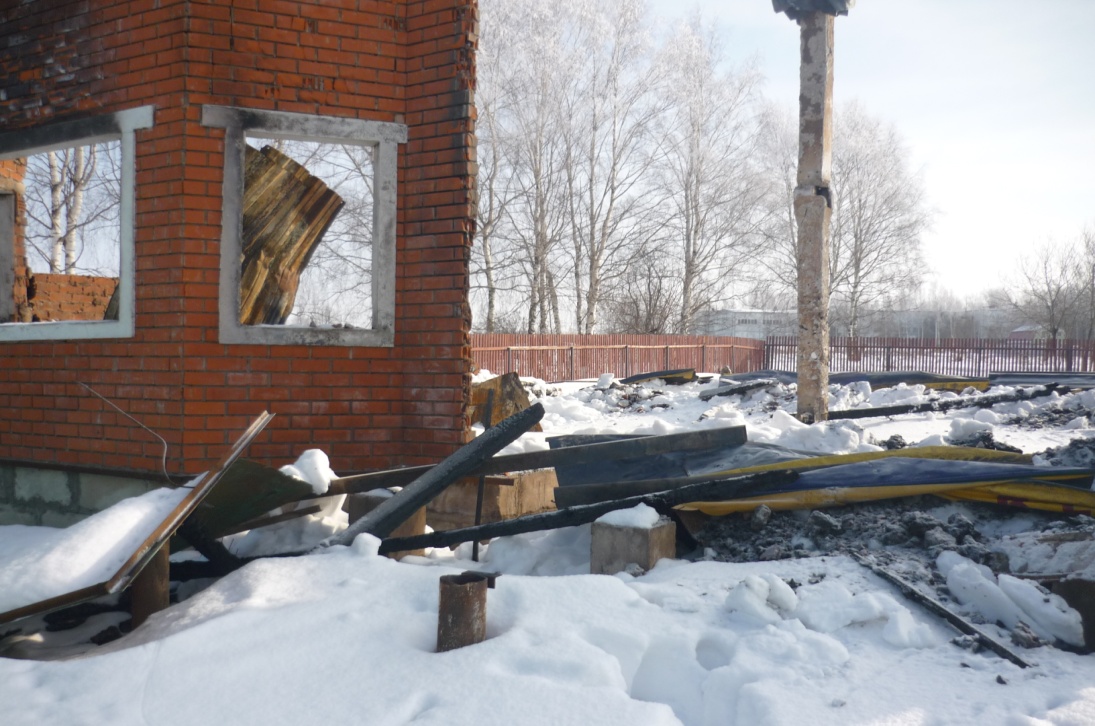

Фото 1

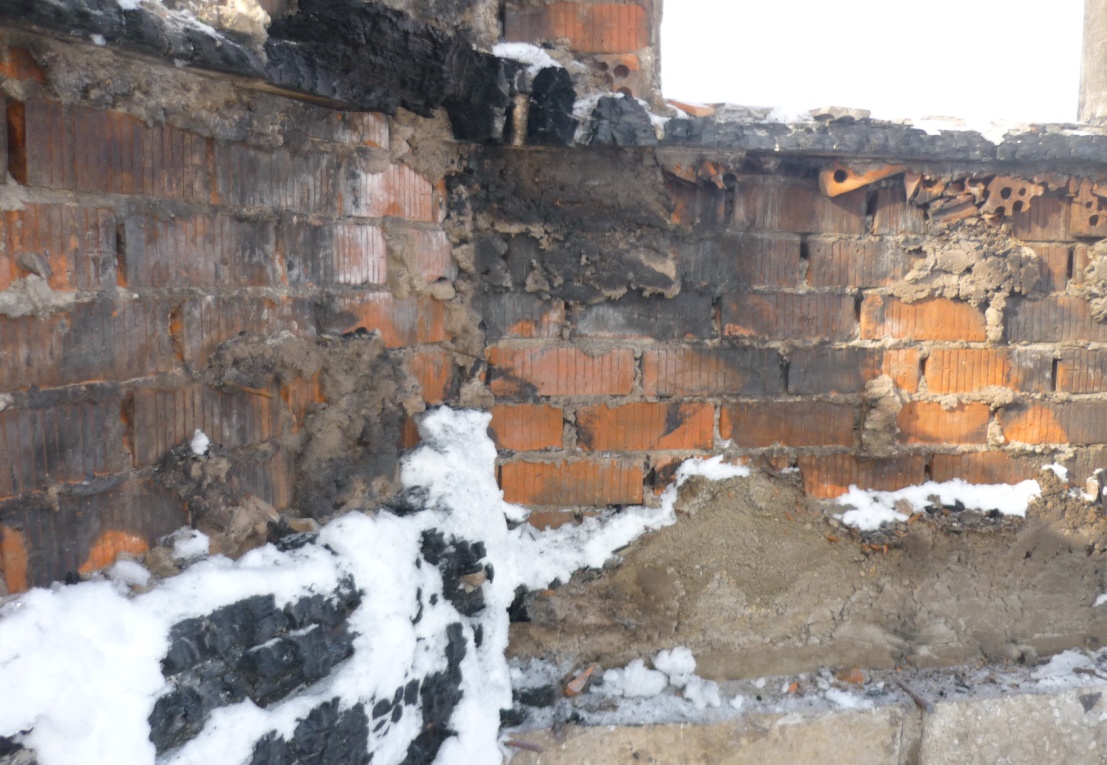

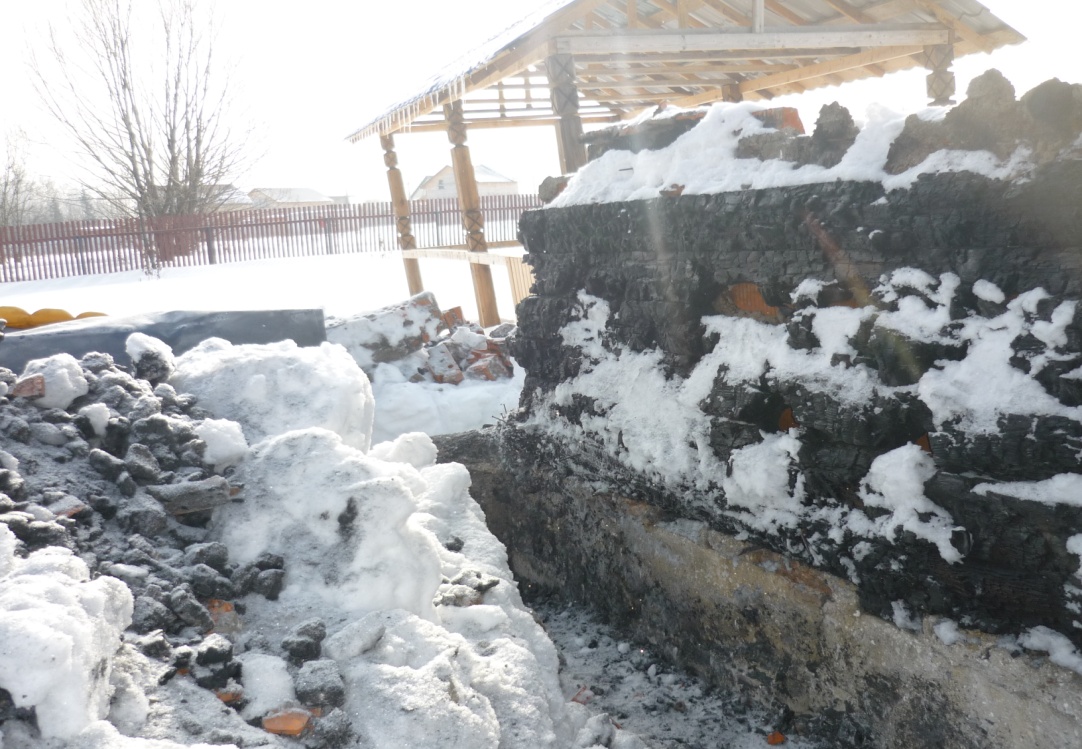

Фото2

оплавленная арматура, выпавший раствор

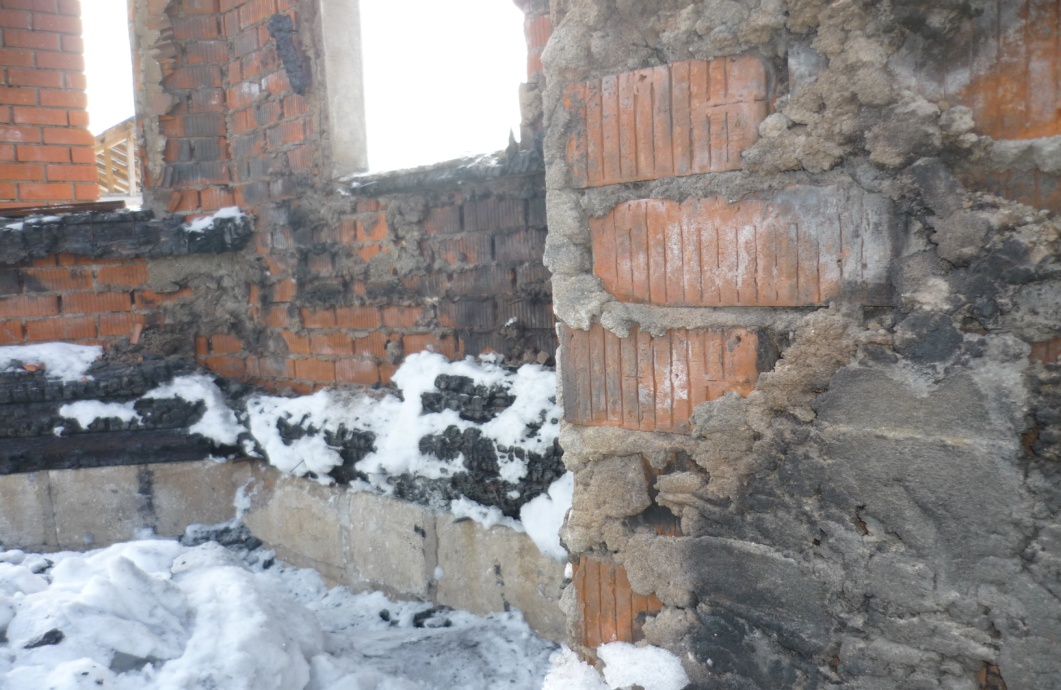

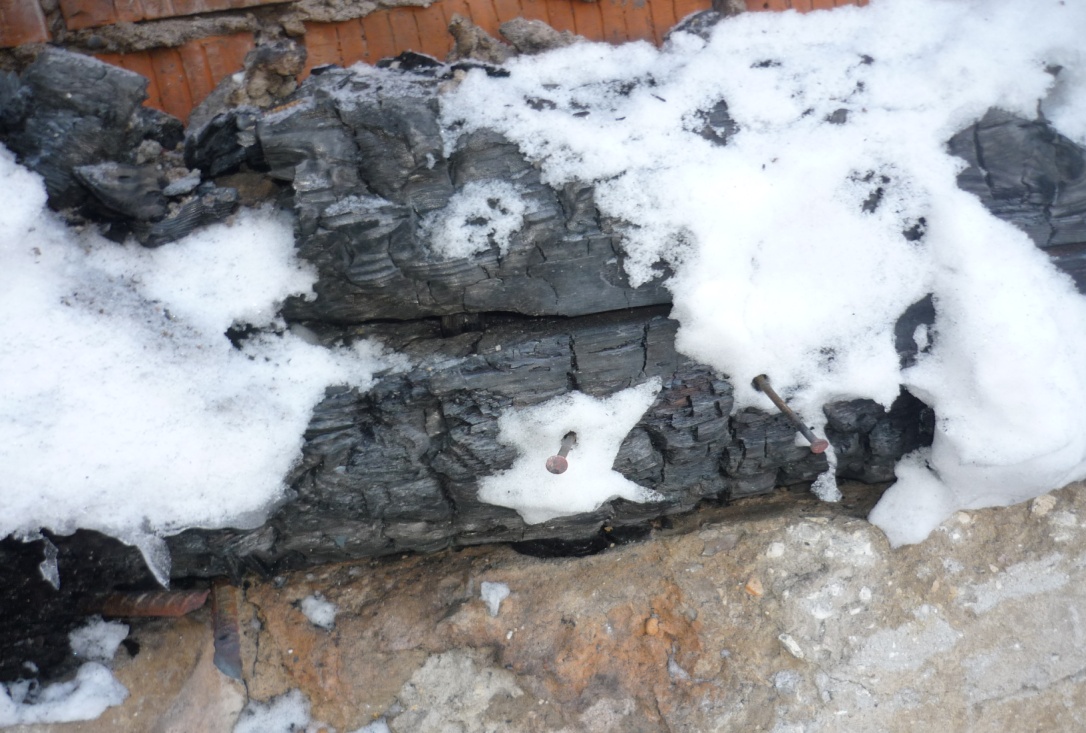

Фото 3

оплавленная арматура,



разрушенный раствор

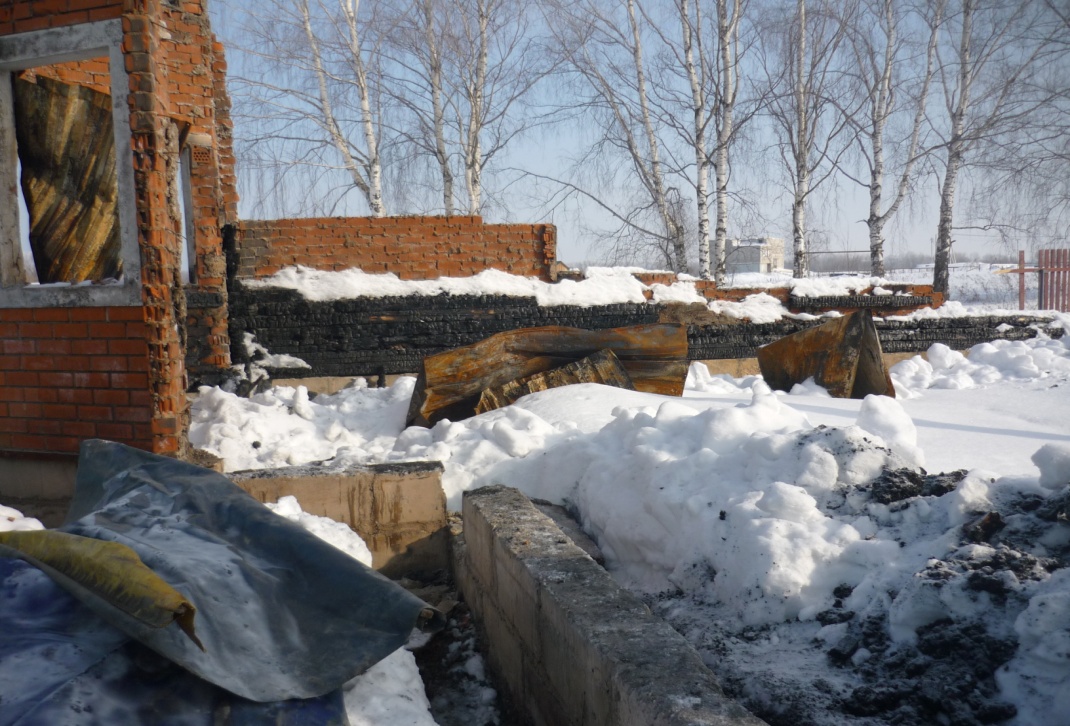

Фото 4

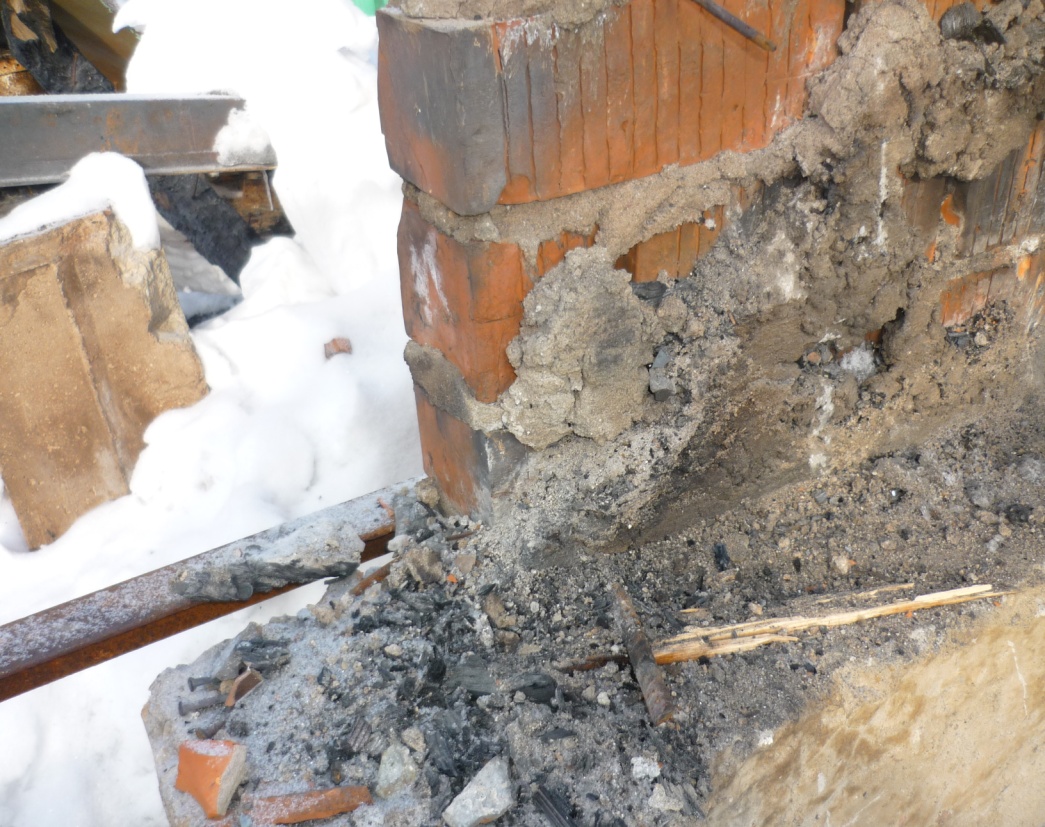

Фото 5

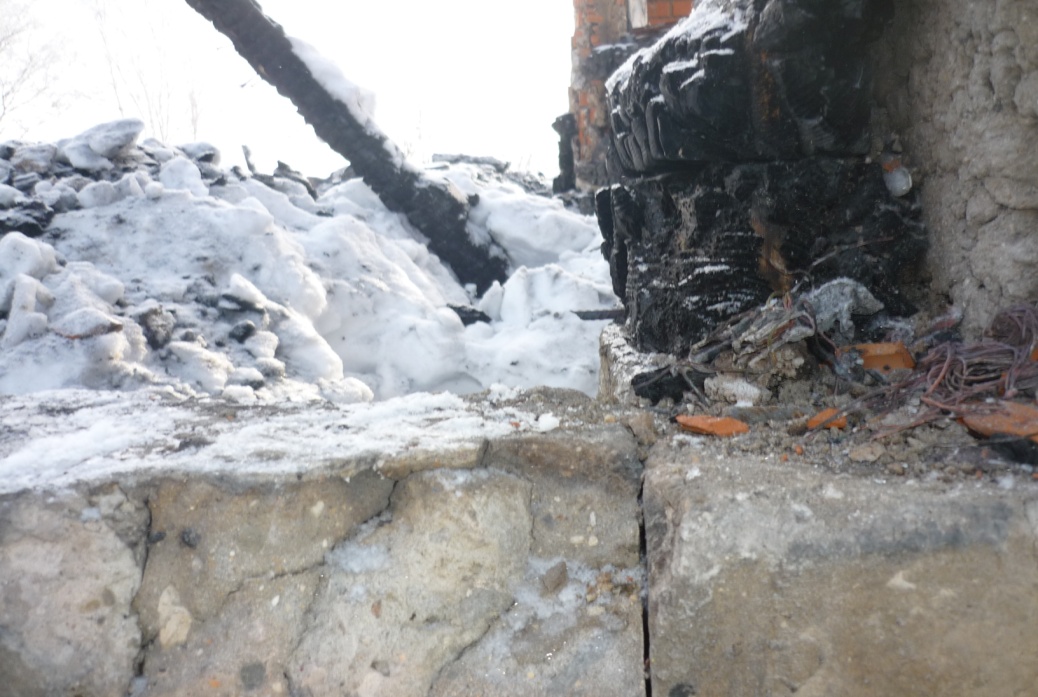

Фото 6

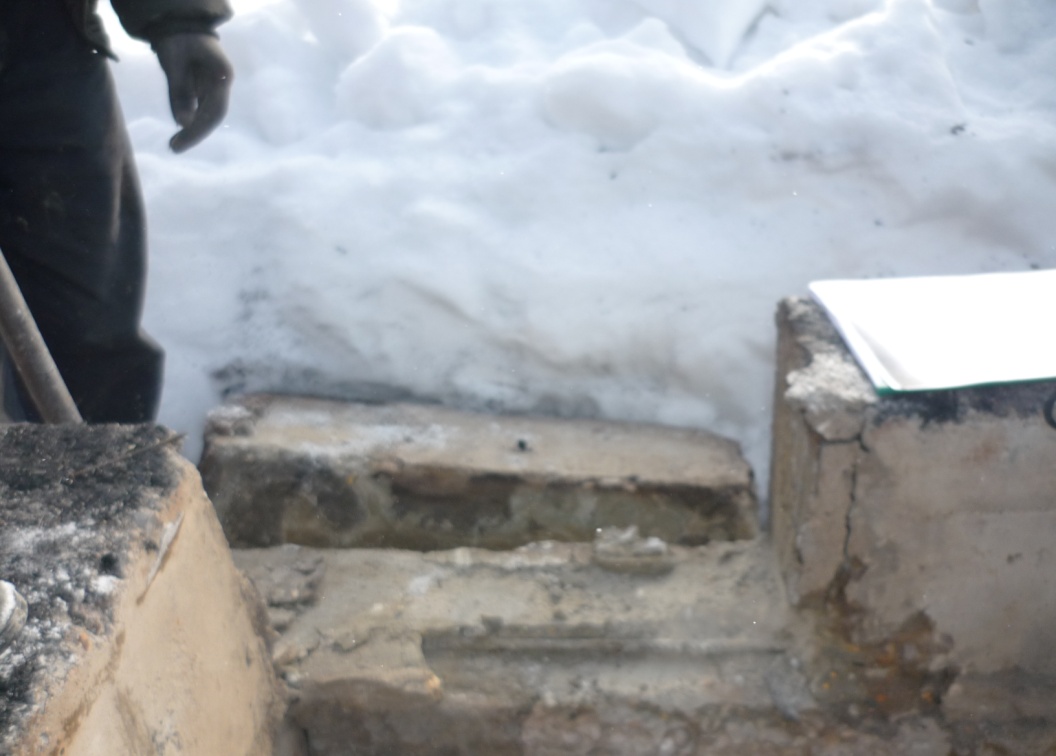

Фото 7

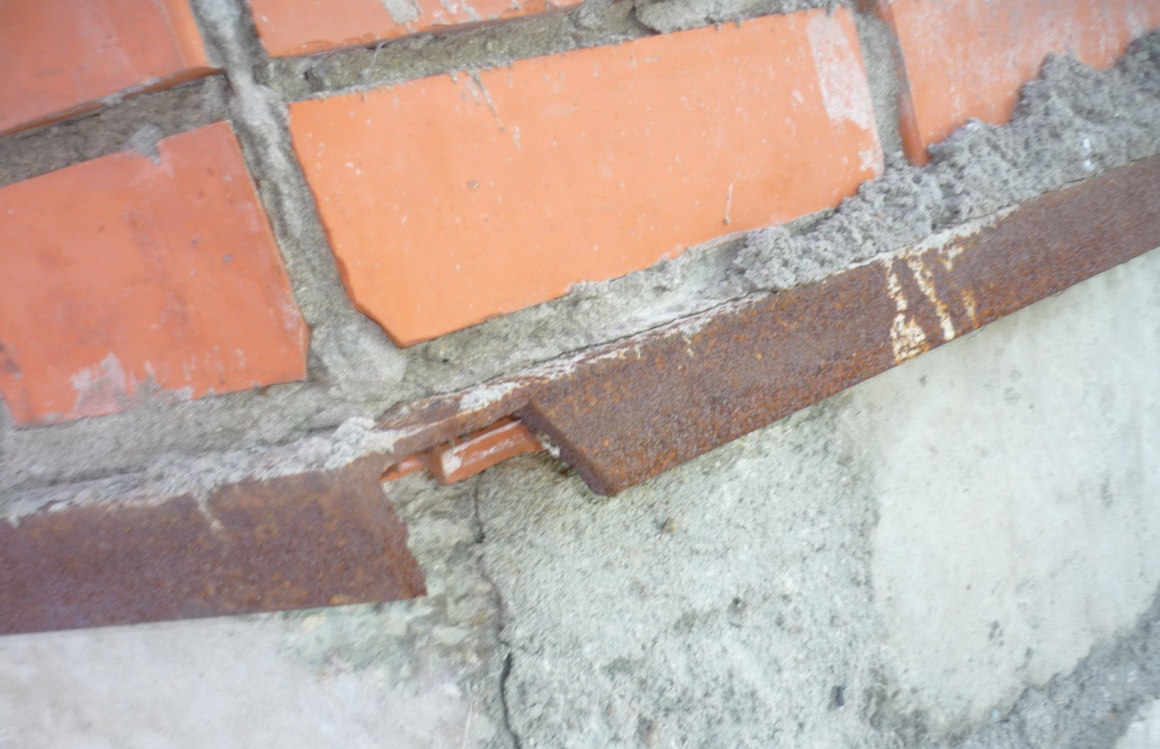

Фото 8
