Выполнено обследование детской площадки. Перечень элементов детской площадки, подлежащих технической экспертизе (согласно приложению 2 к техническому заданию), представлен в таблице №1:
Дефекты, установленные в ходе визуально-инструментального обследования детской площадки, сведены в таблице №2:
Таблица №2. Дефекты, установленные в ходе осмотра
| Выявлено в ходе осмотра:

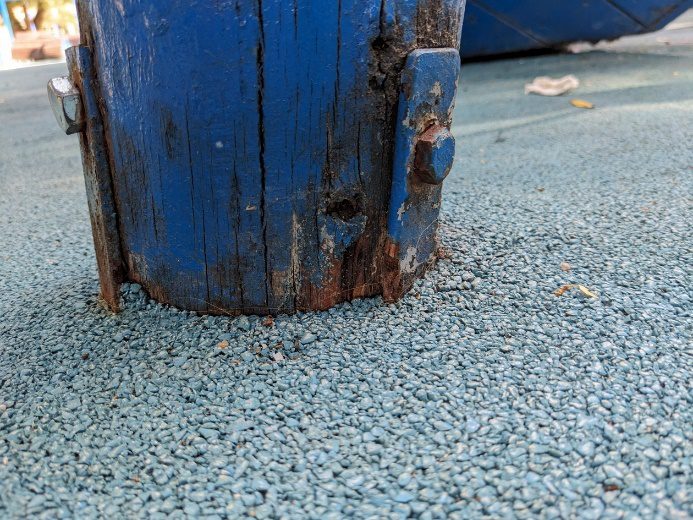

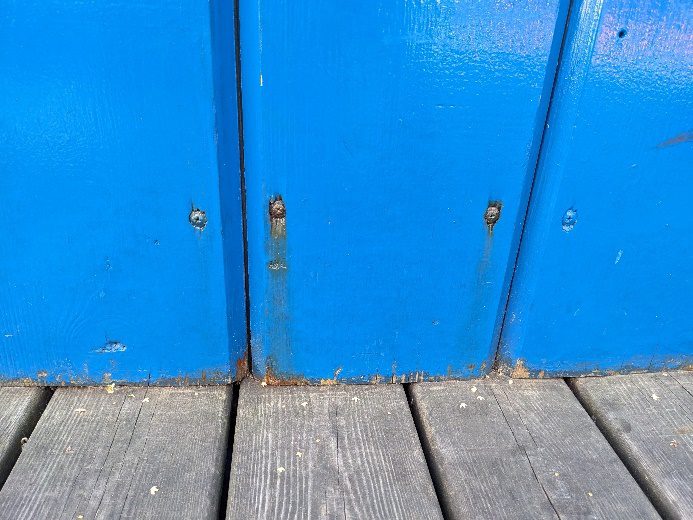

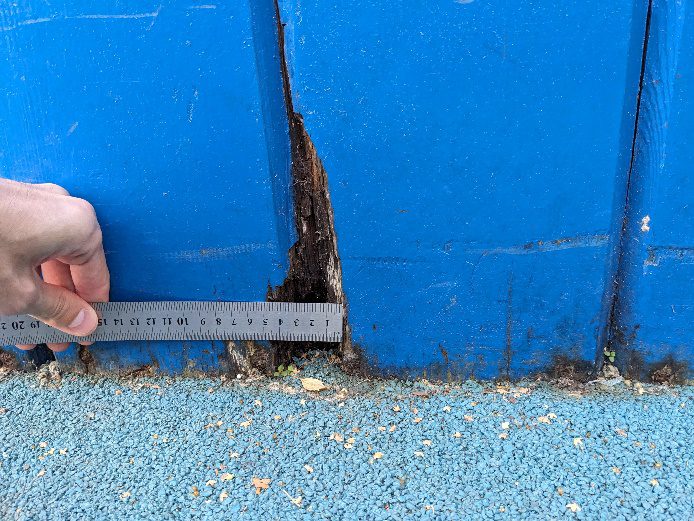

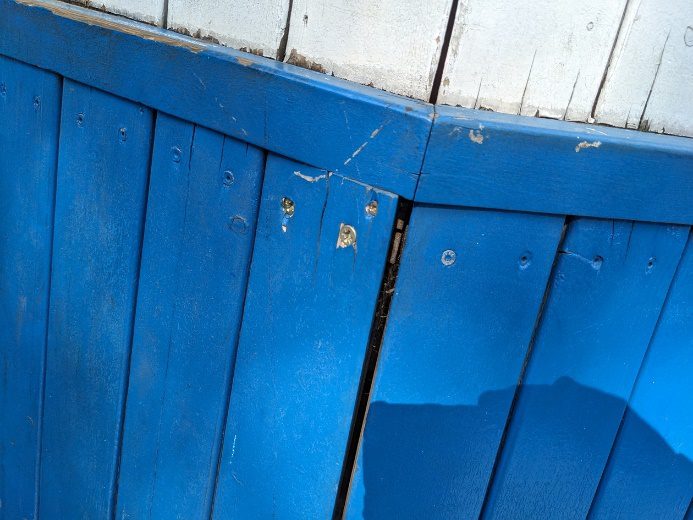

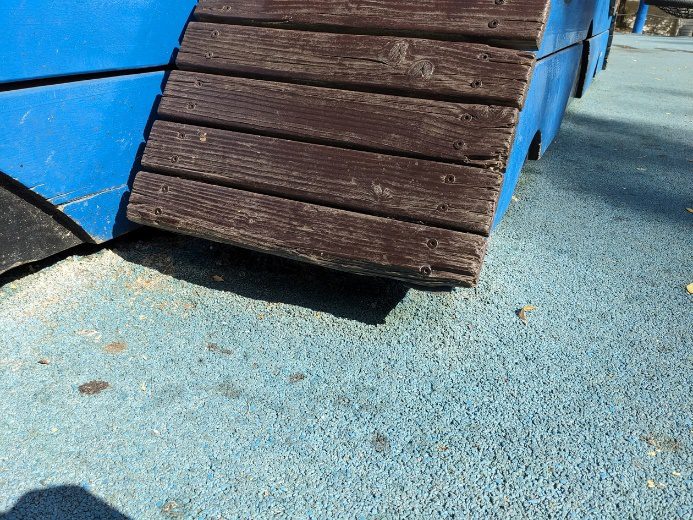

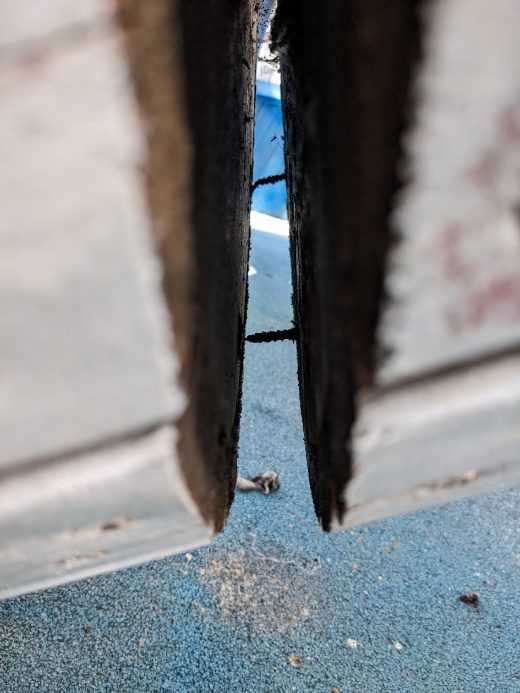

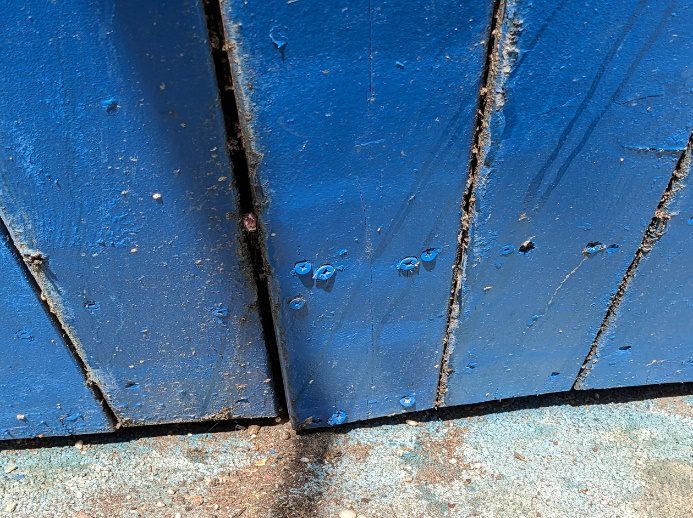

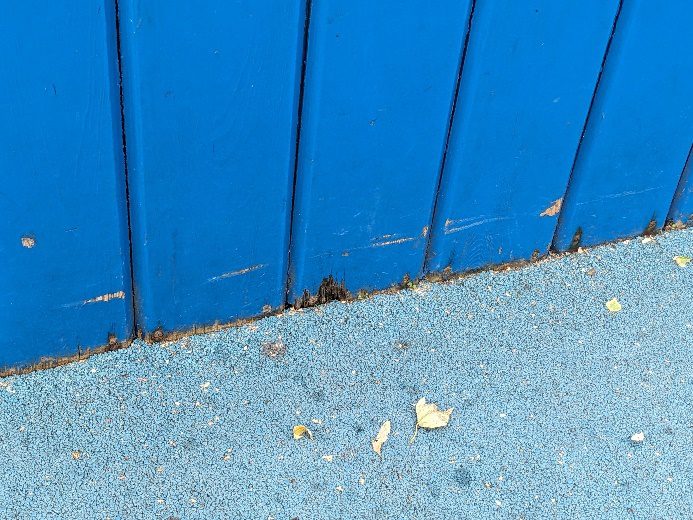

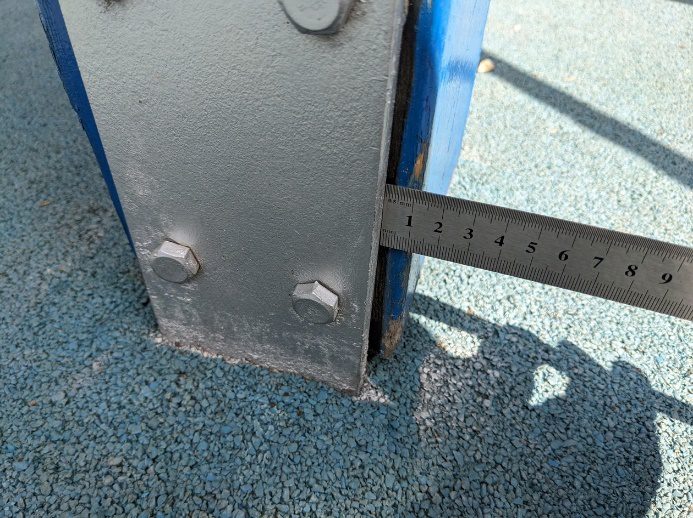

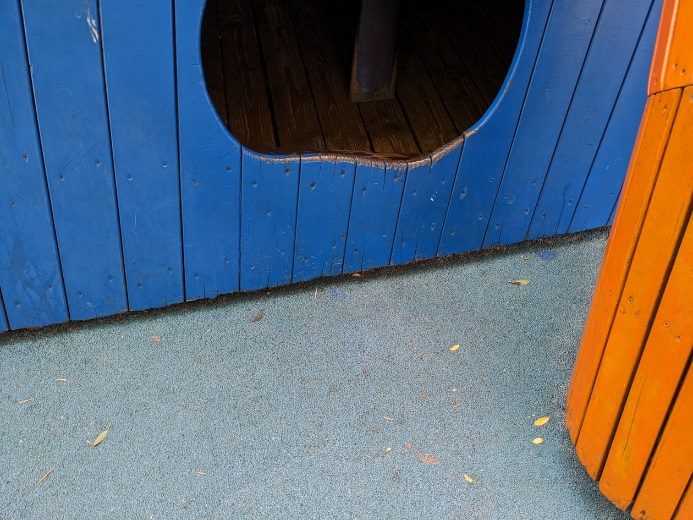

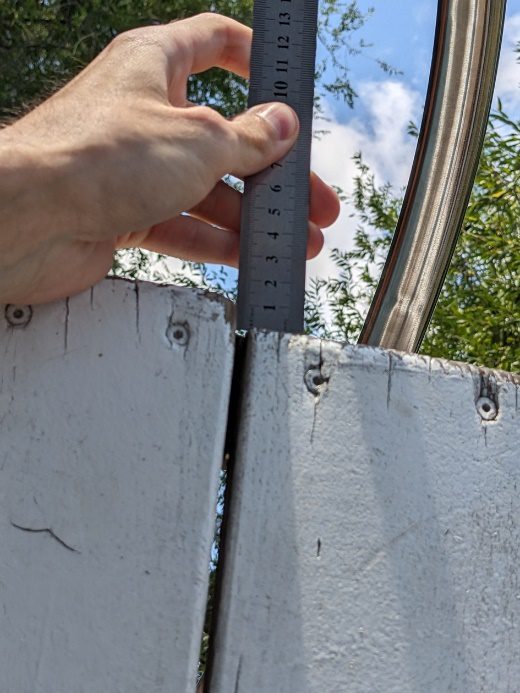

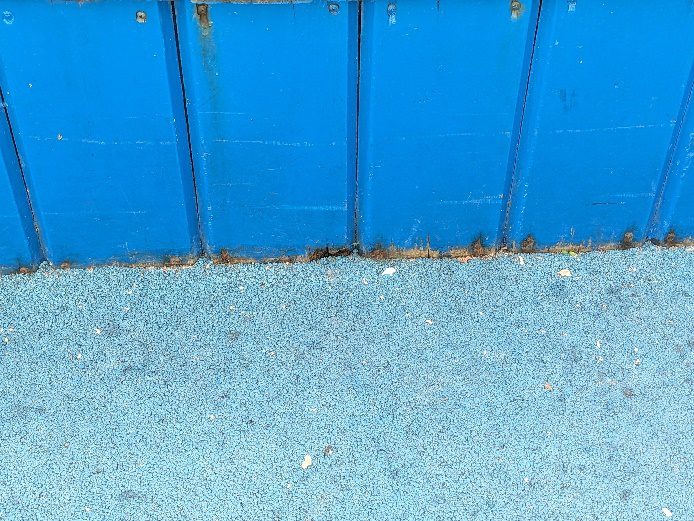

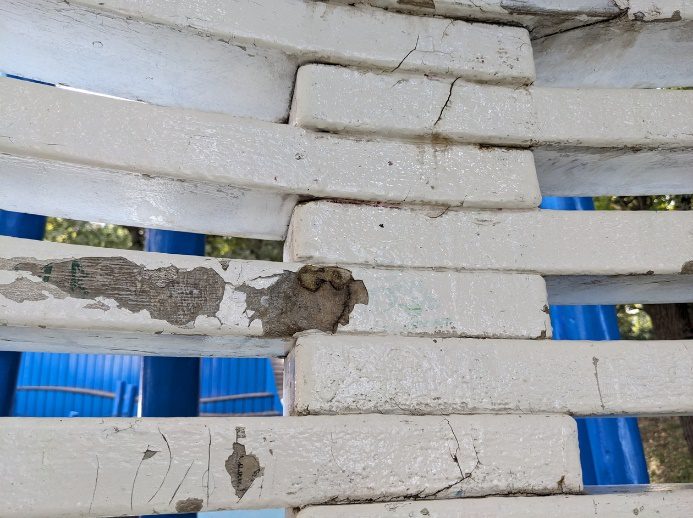

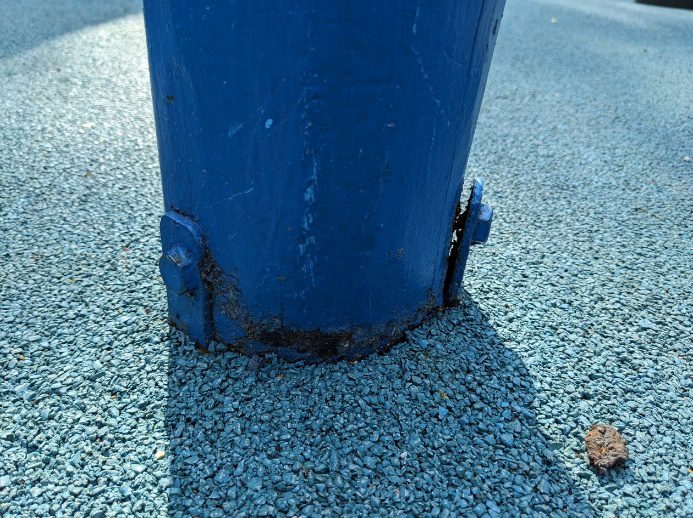

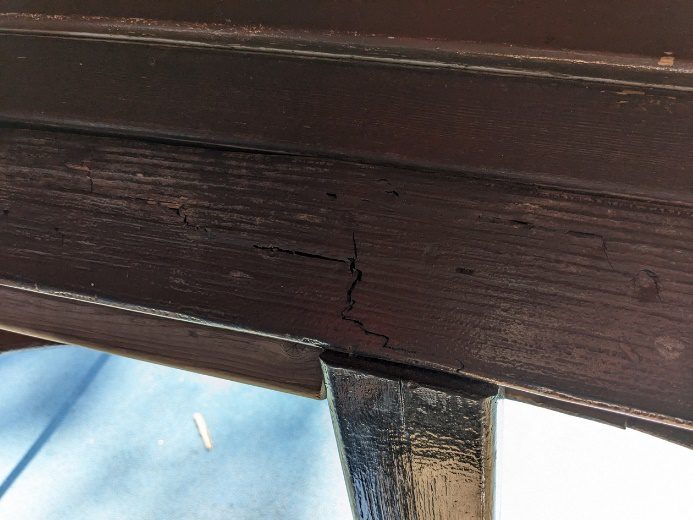

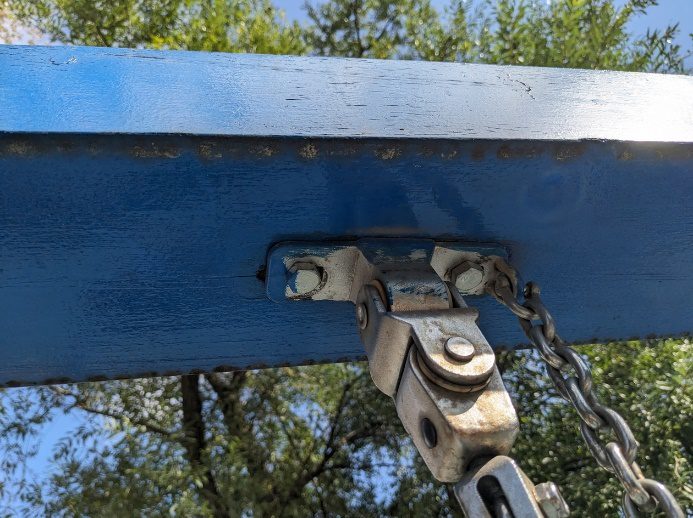

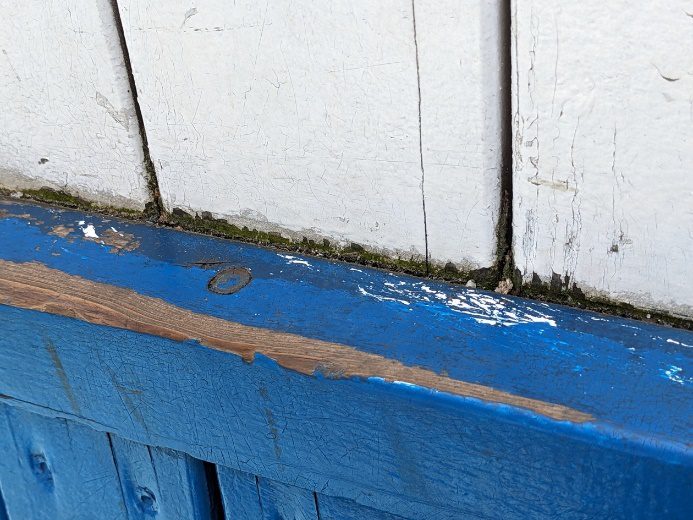

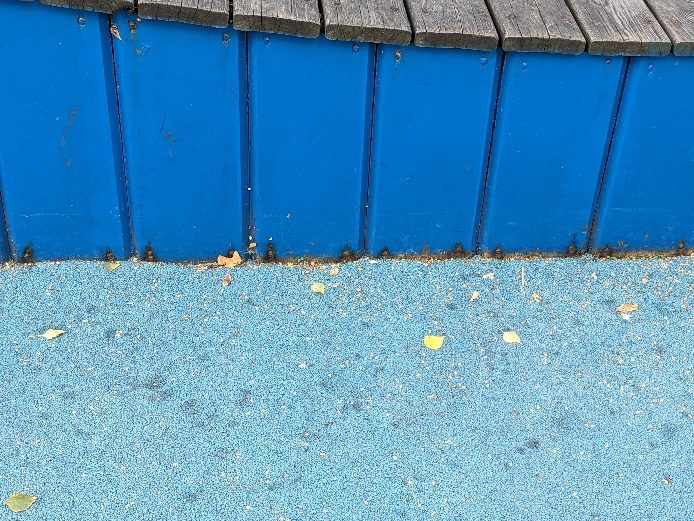

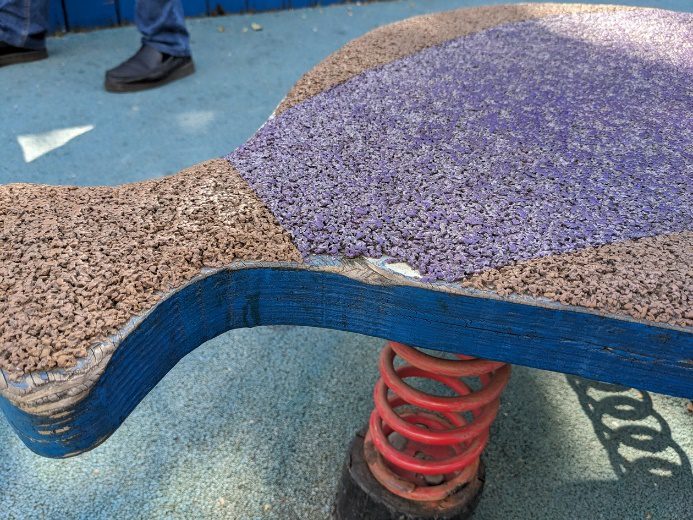

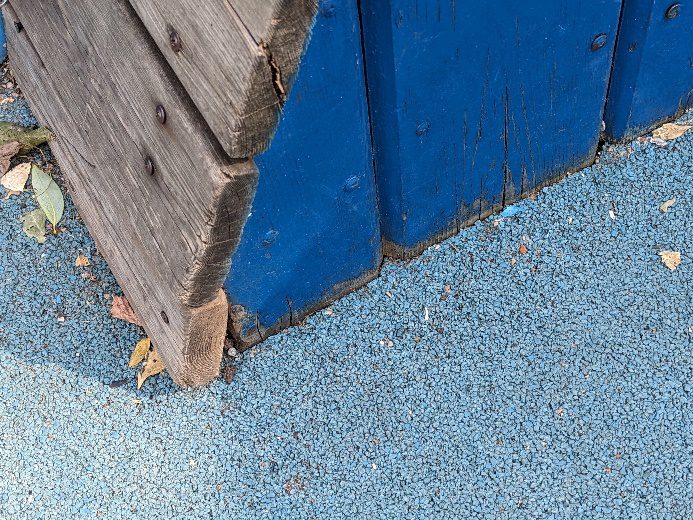

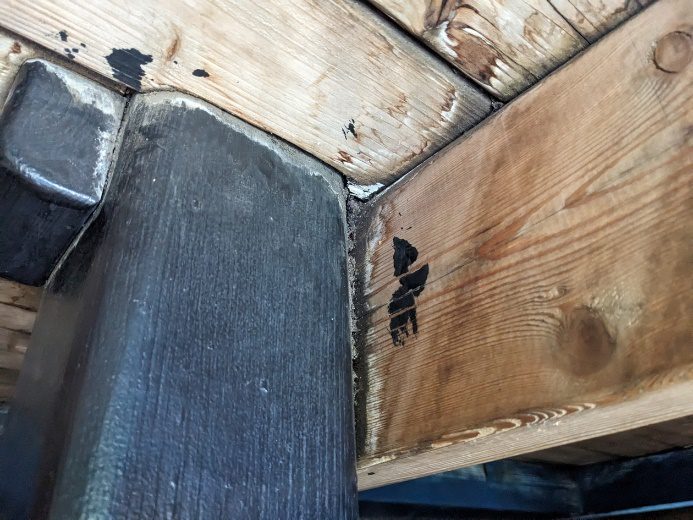

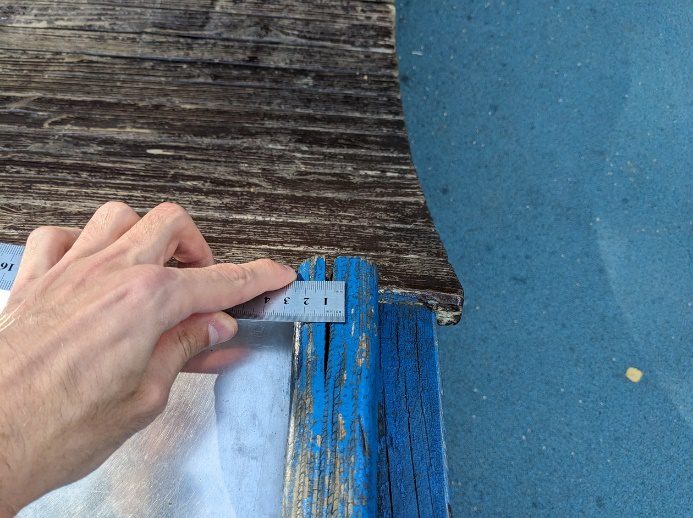

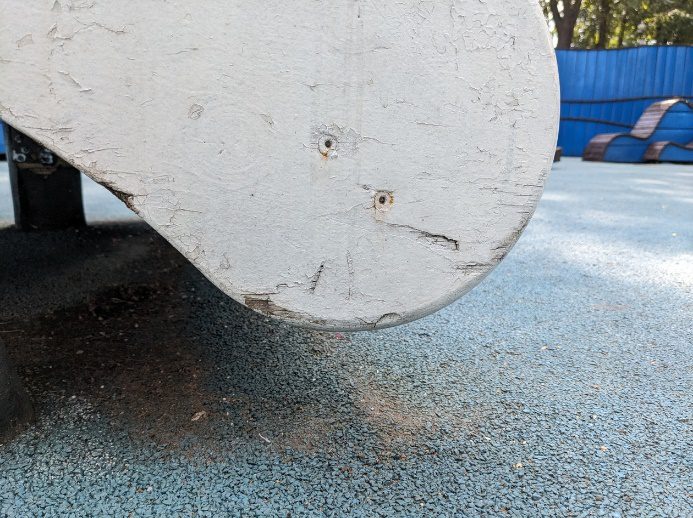

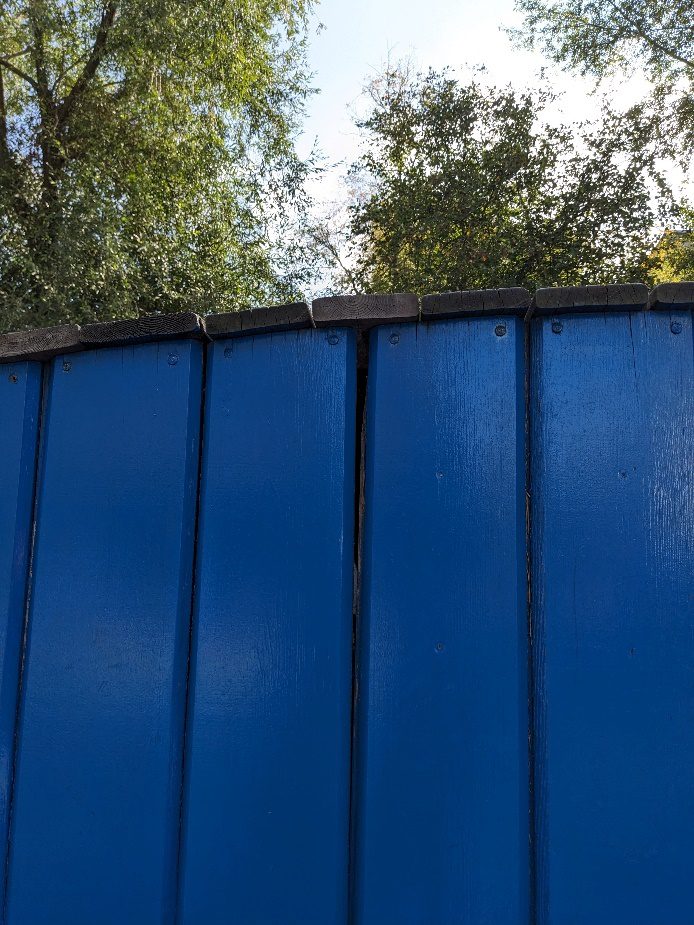

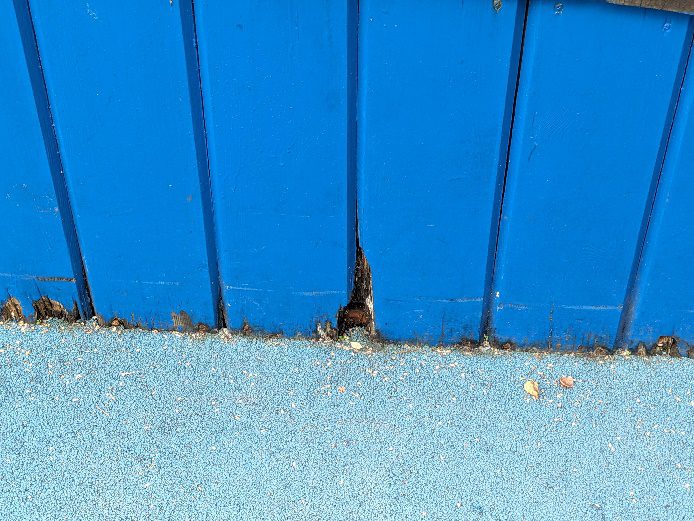

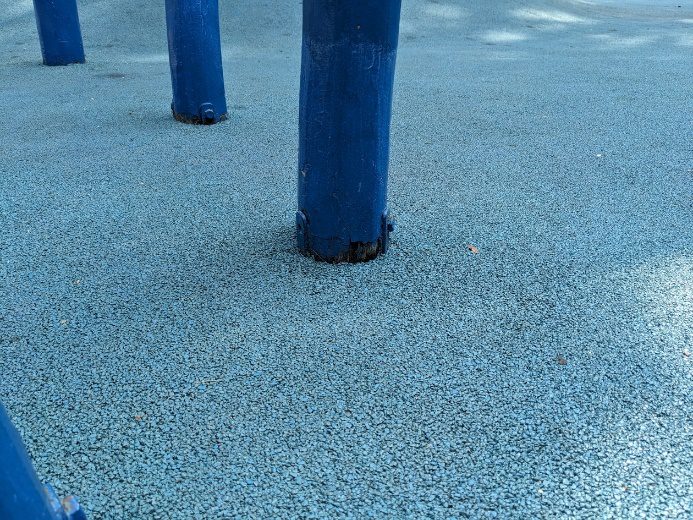

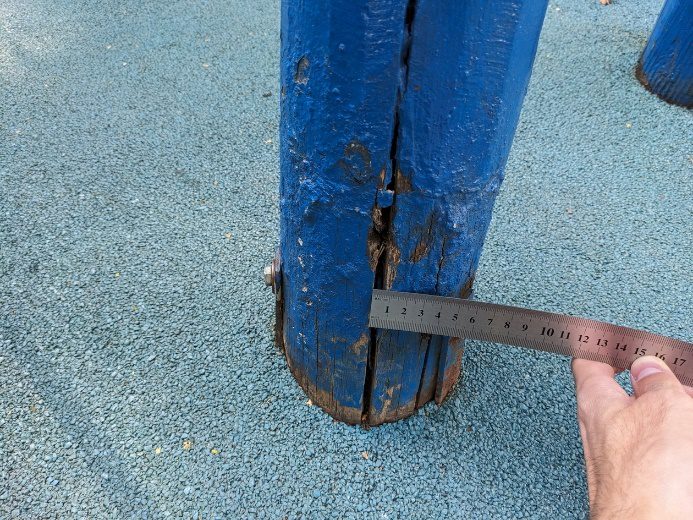

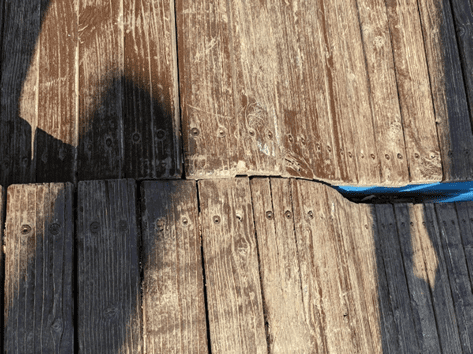

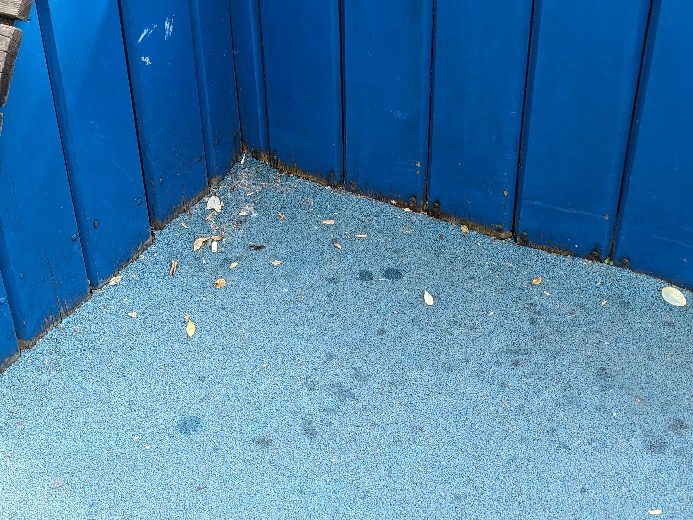

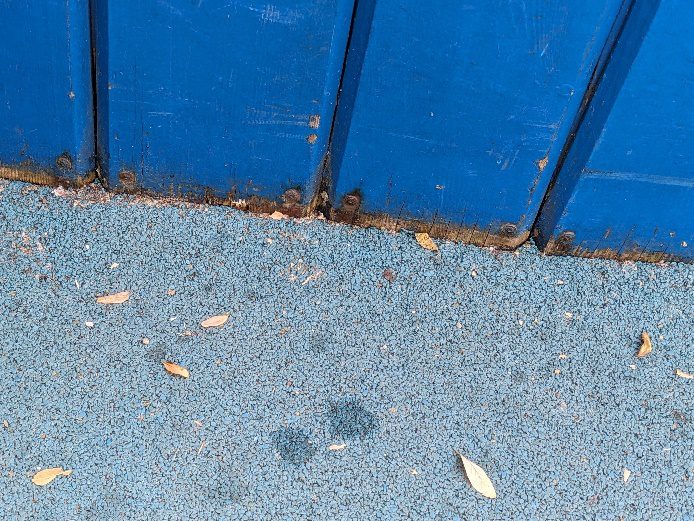

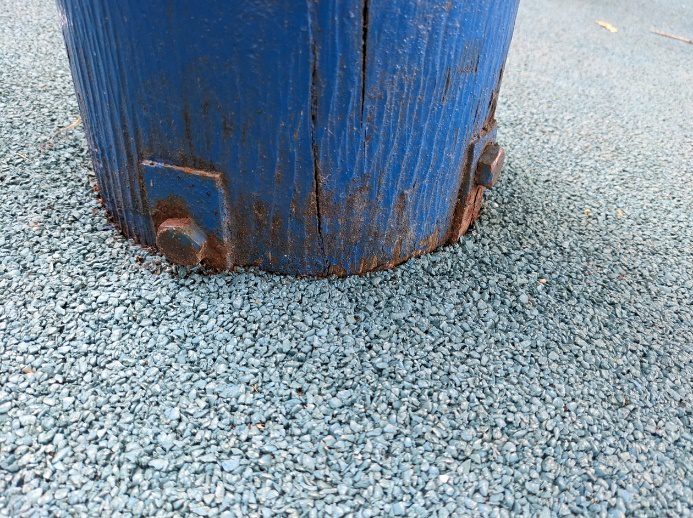

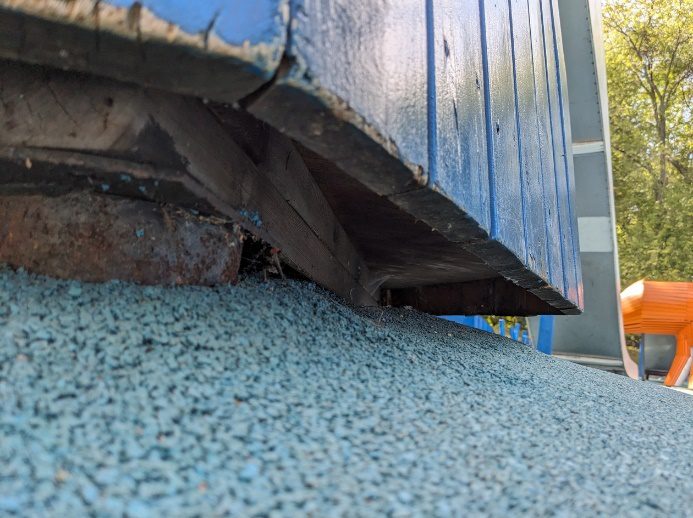

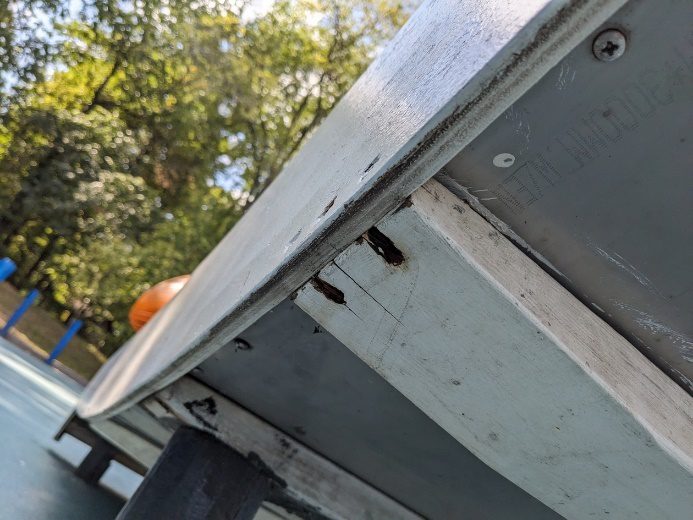

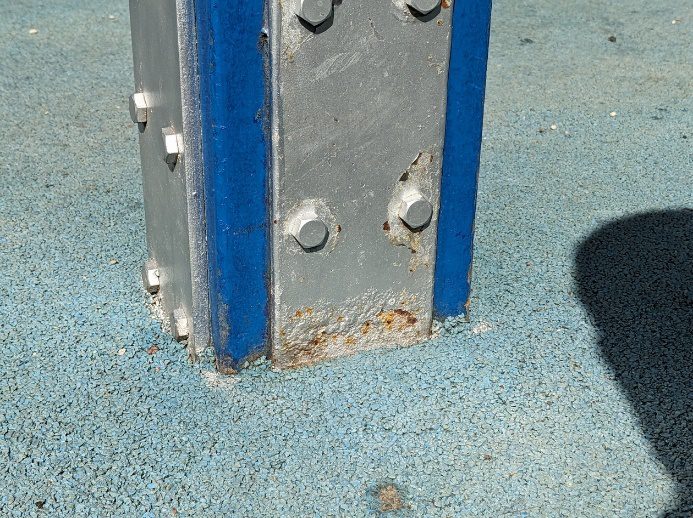

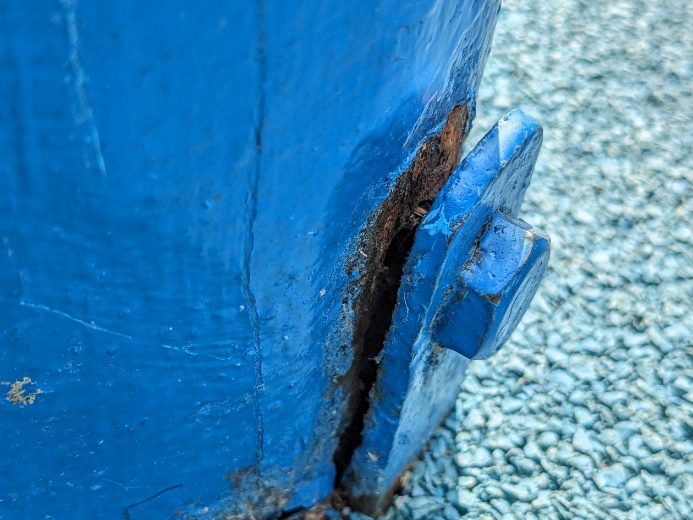

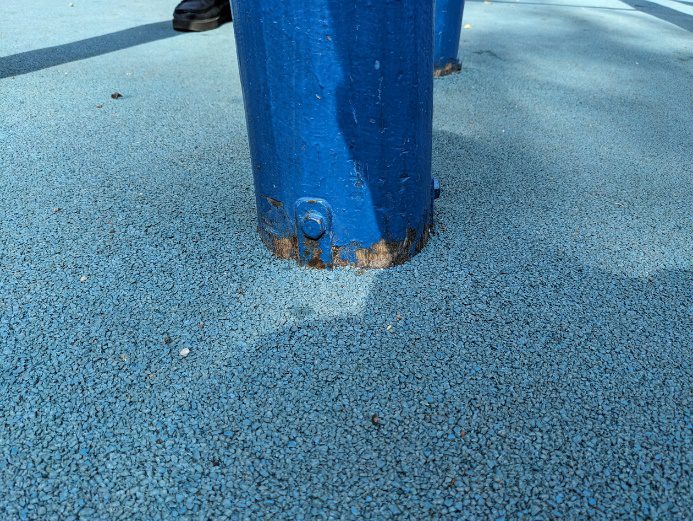

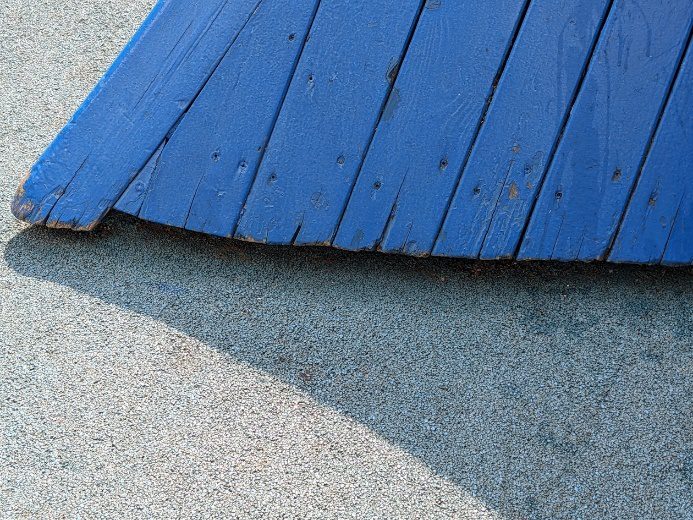

— Следы гниения деревянных элементов, примыкающих к резиновому покрытию площадки, а также следы коррозии на крепежах (фото 1-11); — Трещины деревянных панелей, образование зазоров между панелями (фото 12). |
|
|
|
 |
 |
 |
 |
|
|
 |
|
|
|

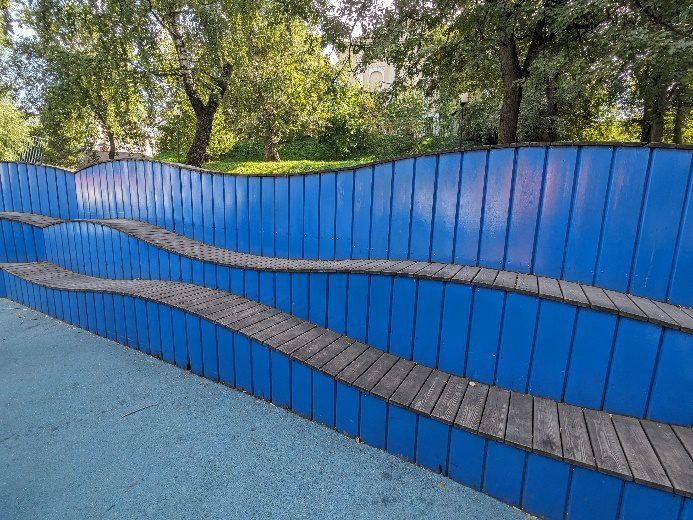

| Скамейка-волна | |
| Выявлено в ходе осмотра:

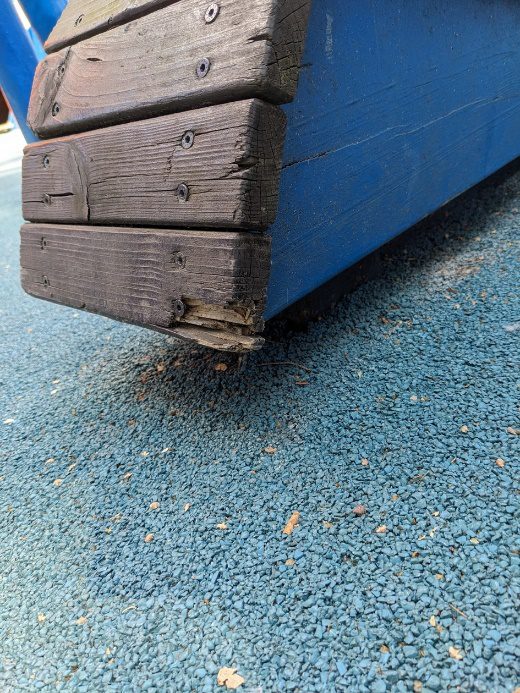

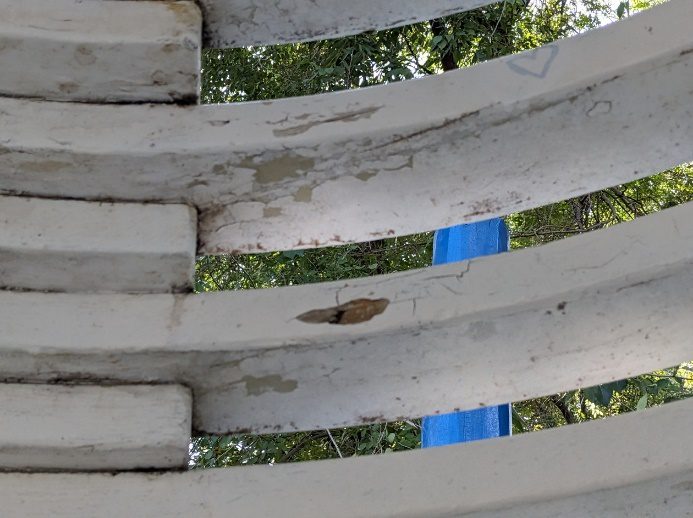

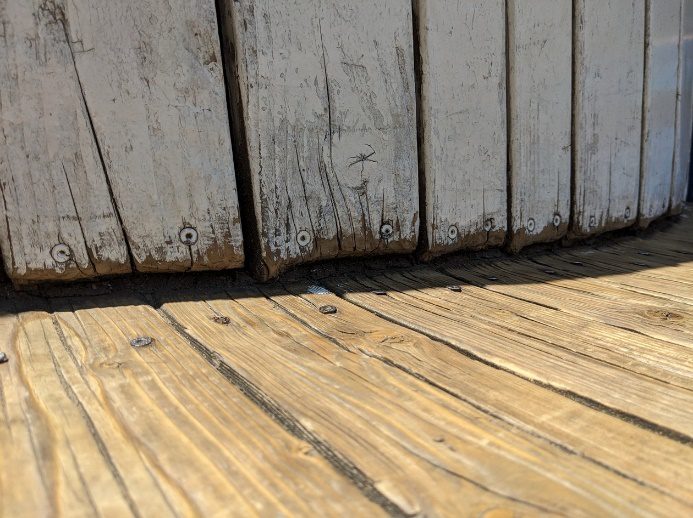

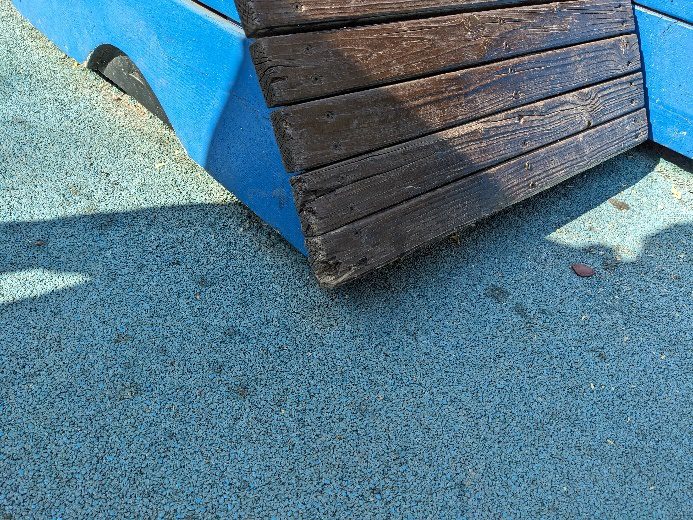

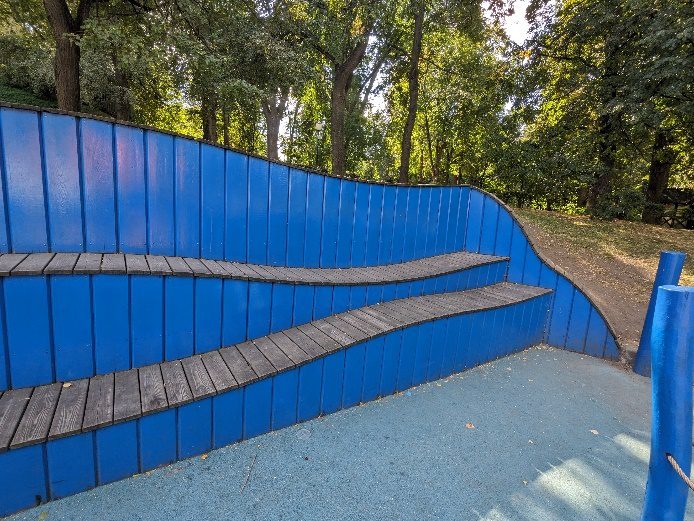

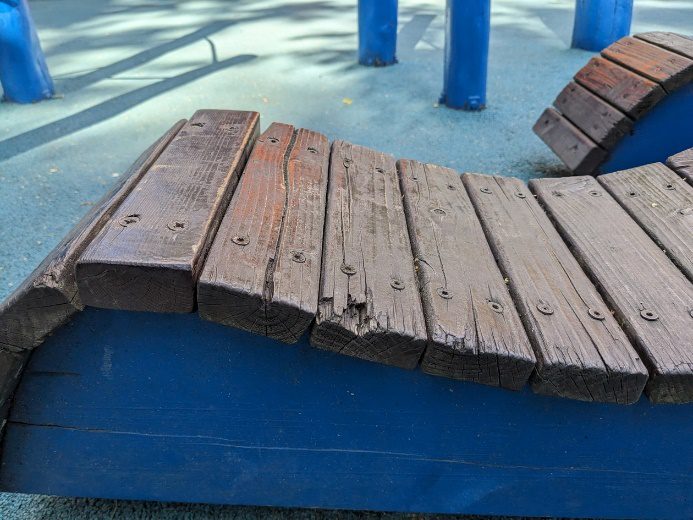

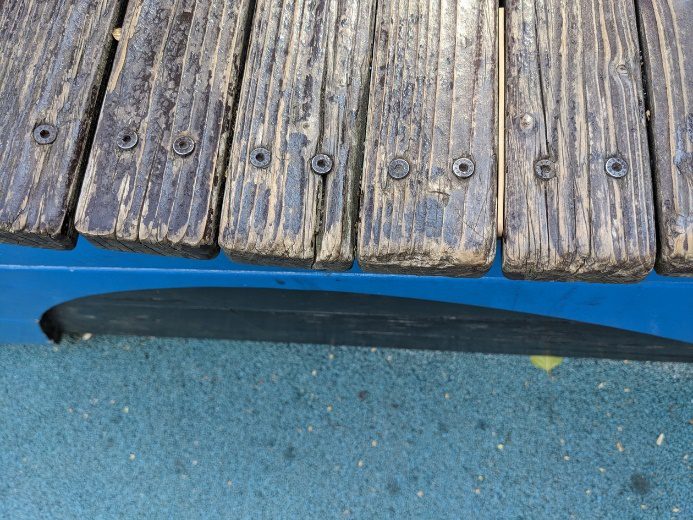

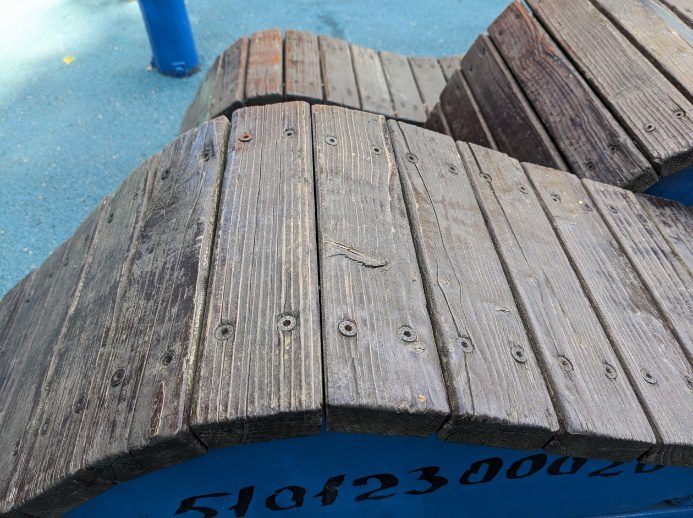

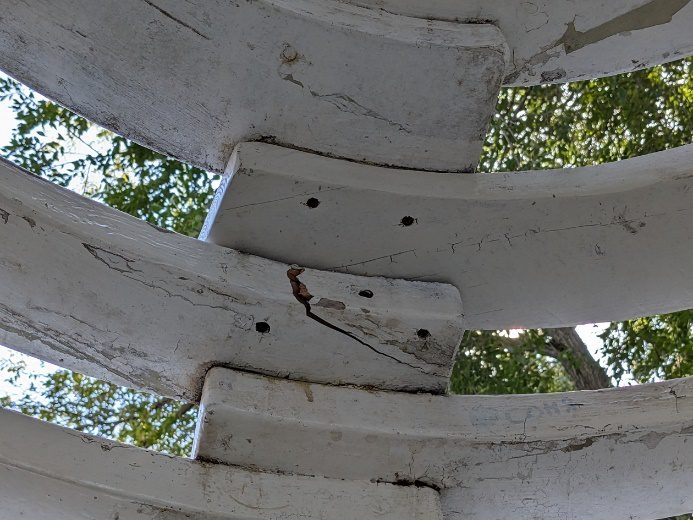

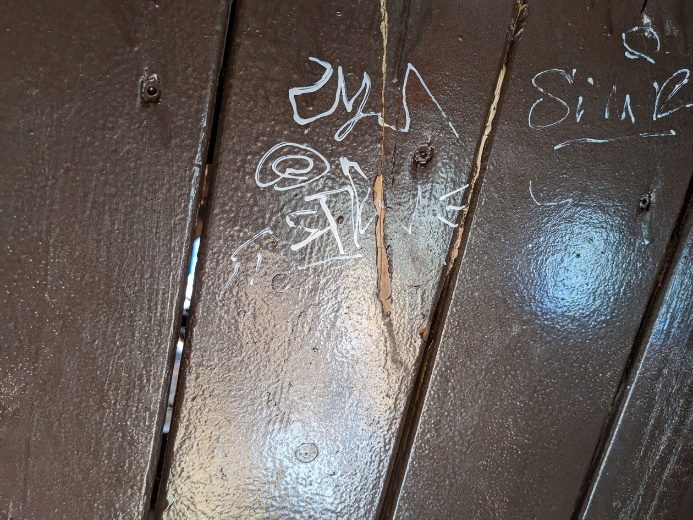

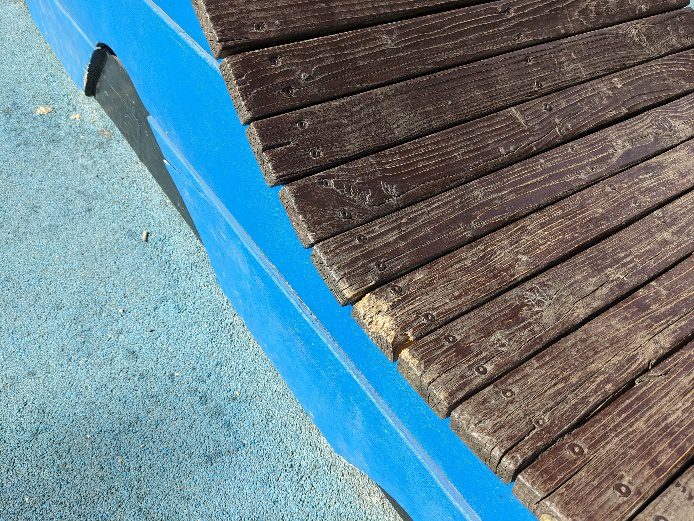

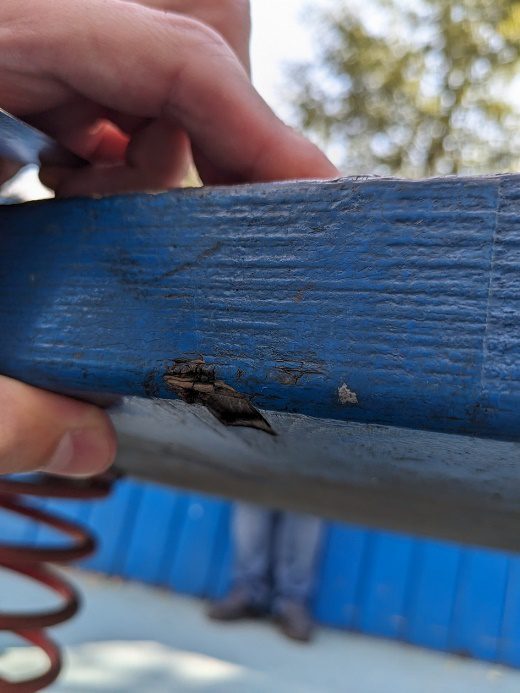

— Трещины, выщербины, сколы на поверхности деревянных панелей скамеек, признаки гниения, трухлявость (фото 13-20). |
|
|
|
 |
|
|
|
 |
|

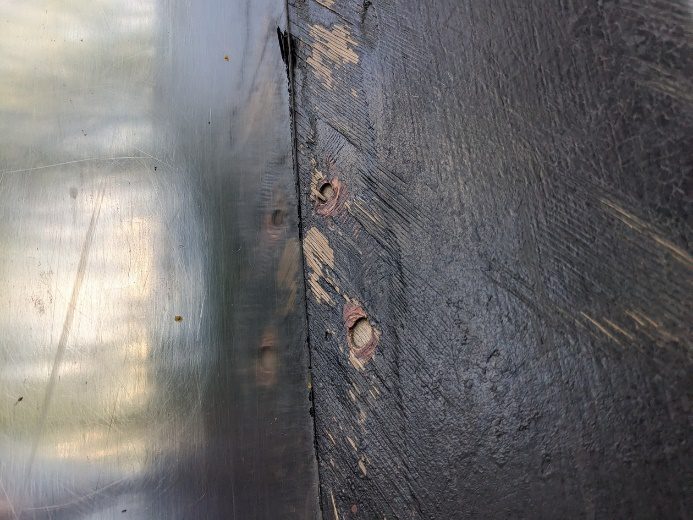

| Горка-волна | |
| Выявлено в ходе осмотра:

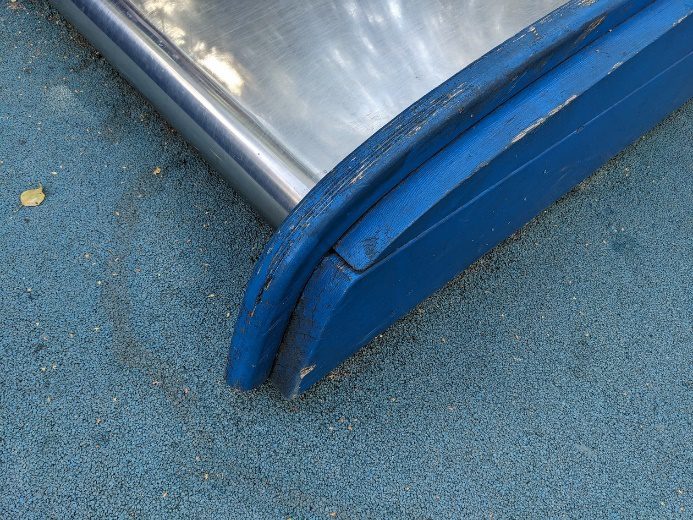

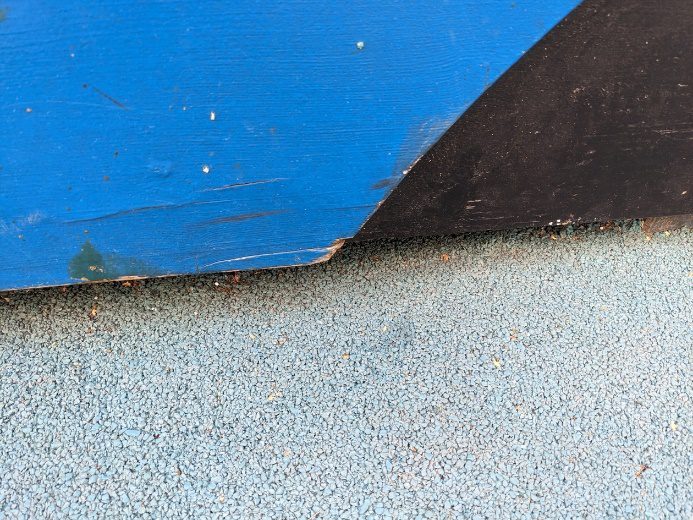

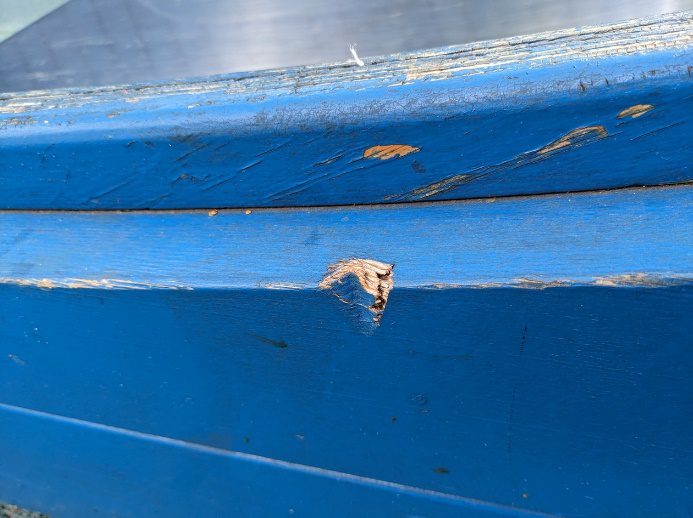

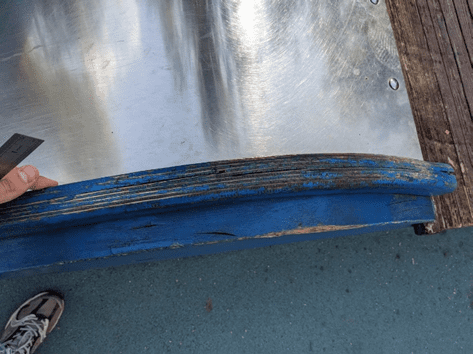

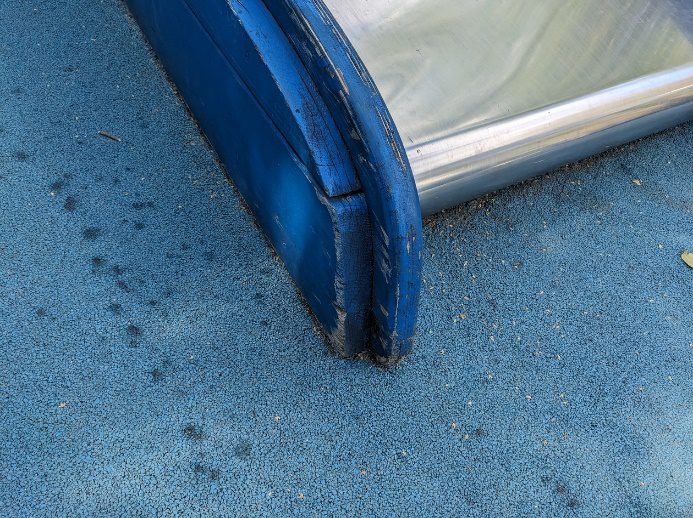

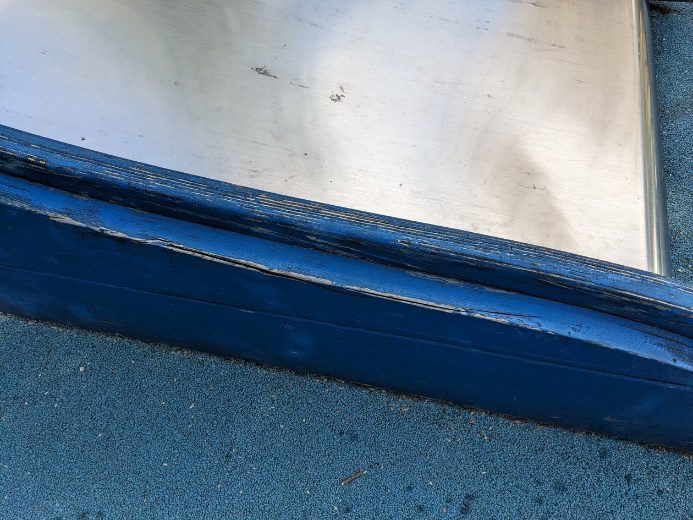

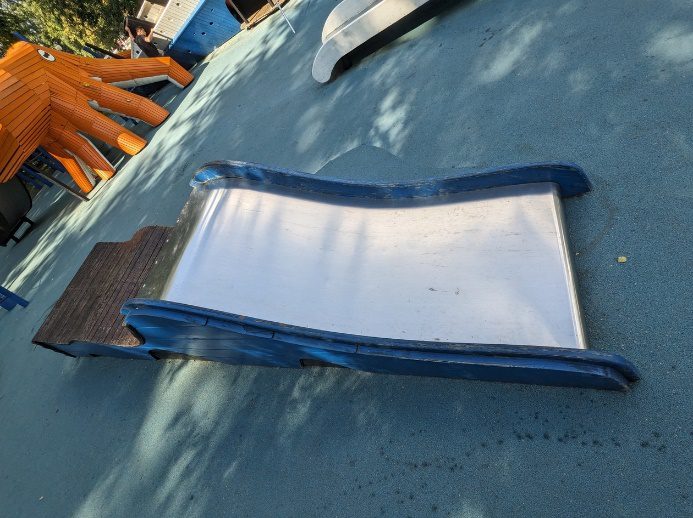

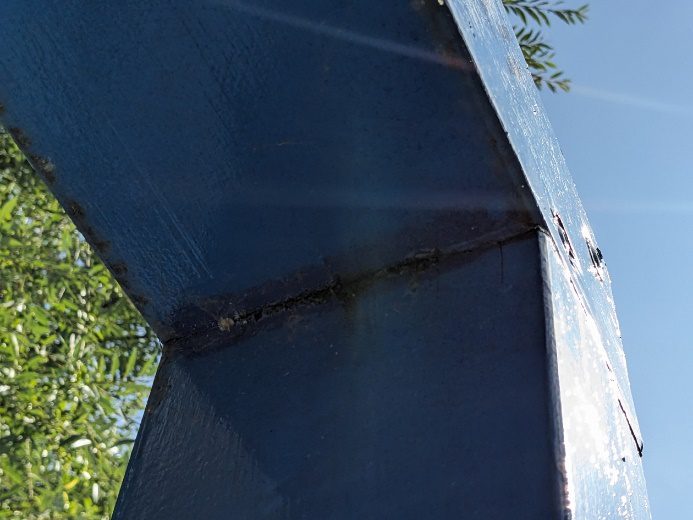

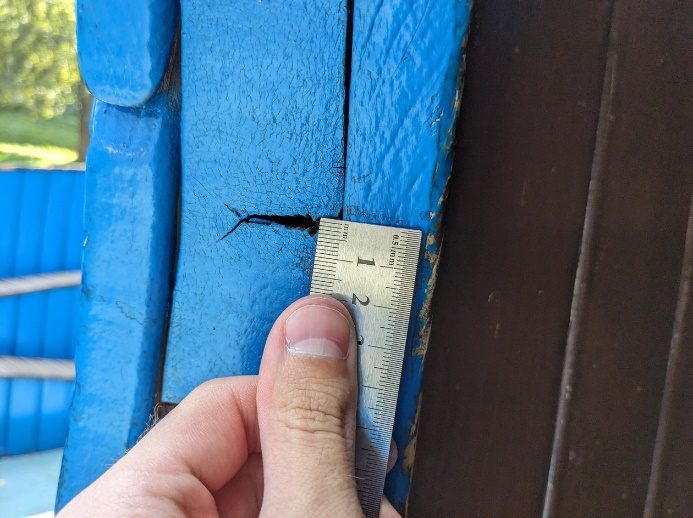

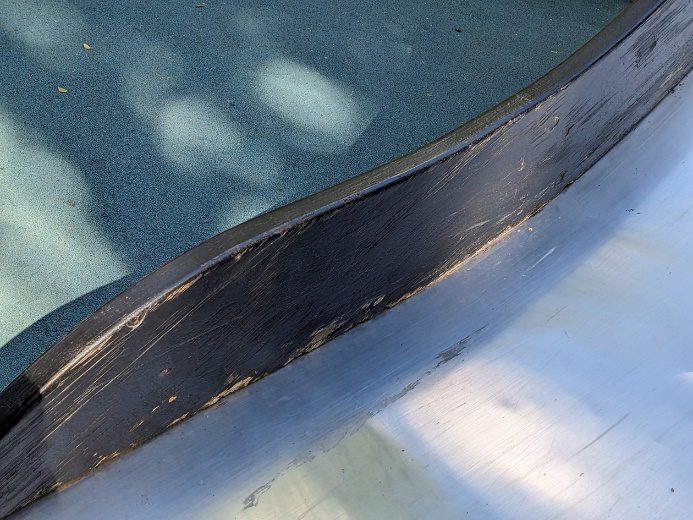

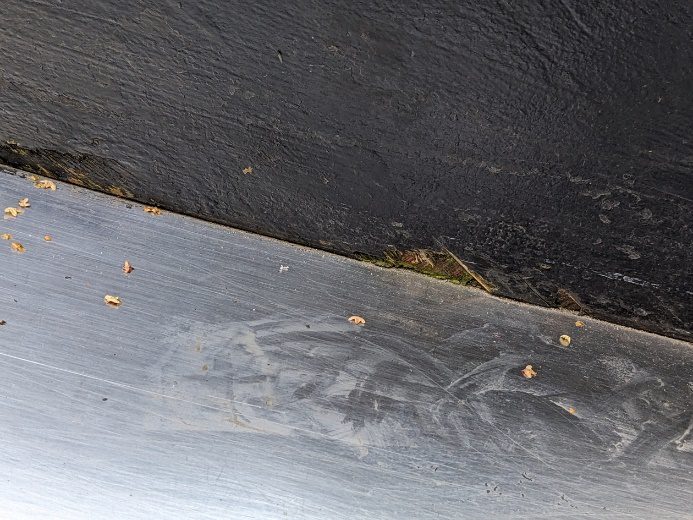

— Механические повреждения бортов горки (фото 21-26); — Расслоение фанерного борта (27-28). |
|
 |
 |
|
|
|
|
|
|

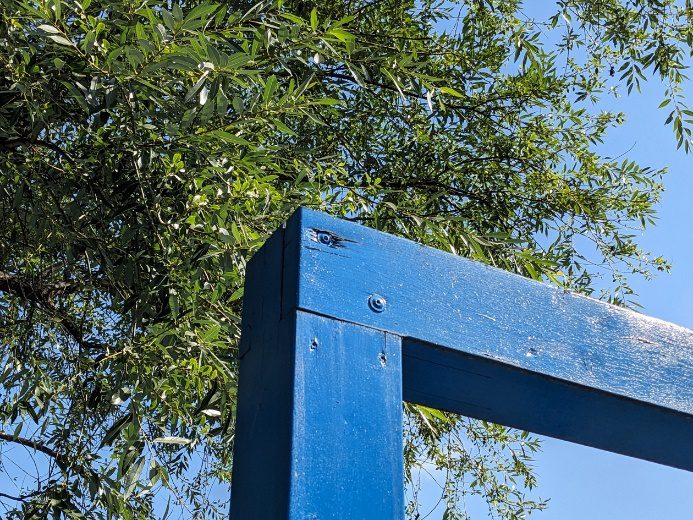

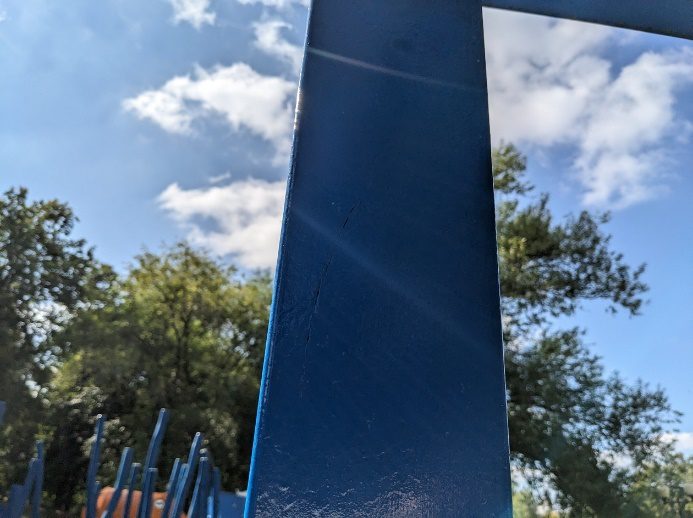

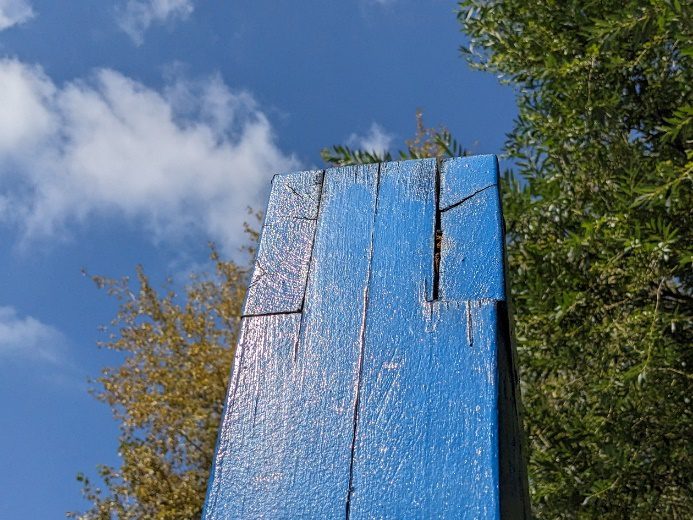

| Качели двухместные | |

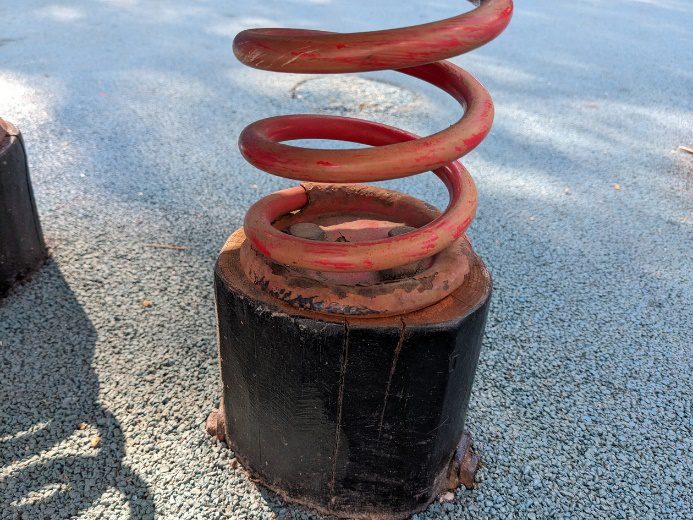

| Выявлено в ходе осмотра:

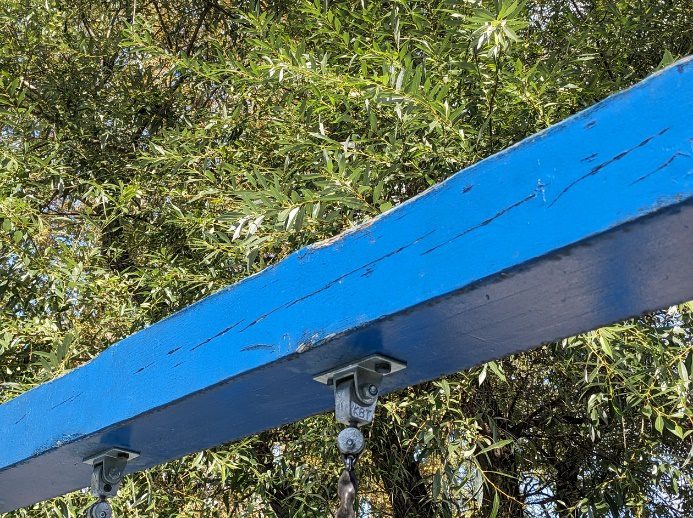

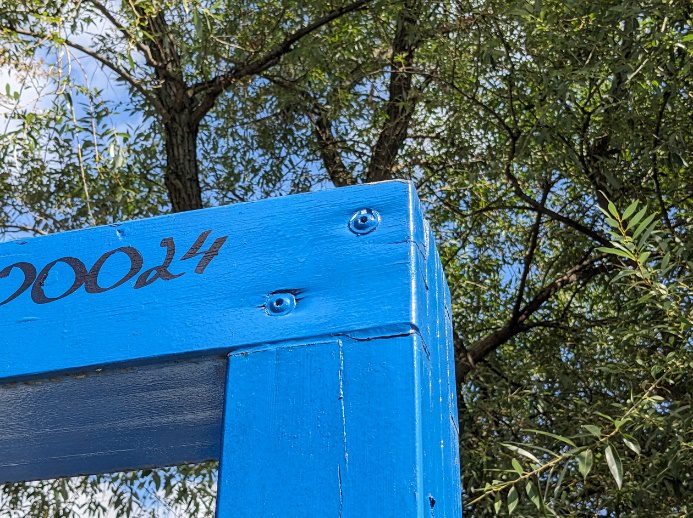

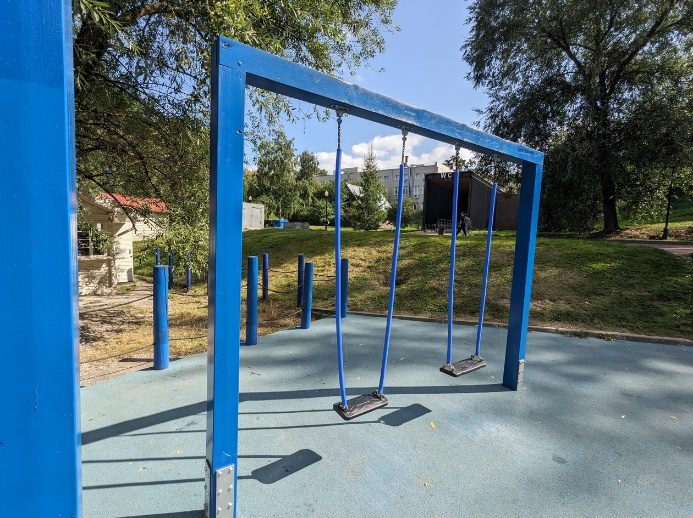

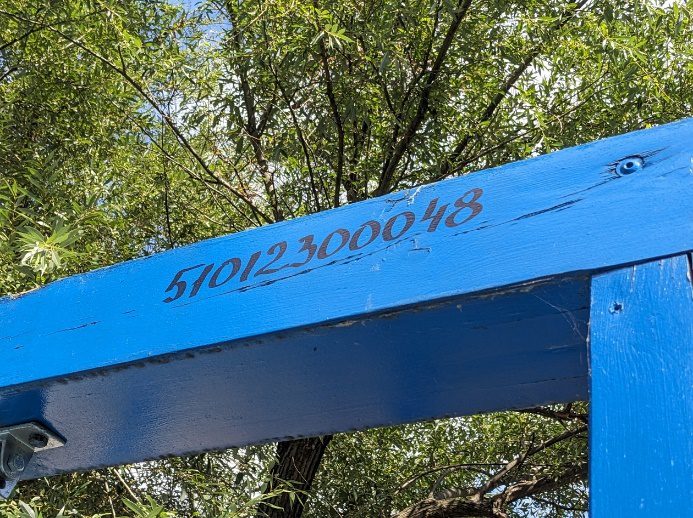

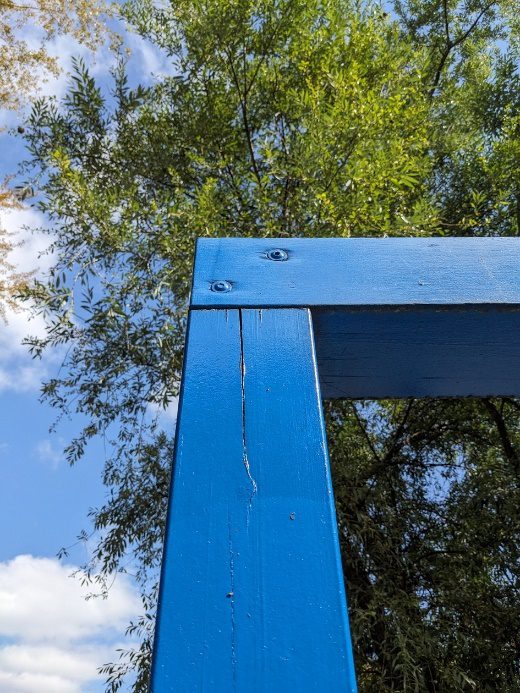

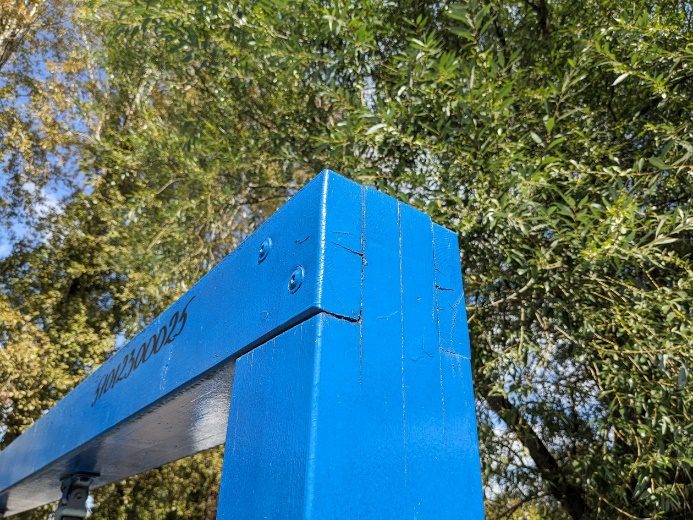

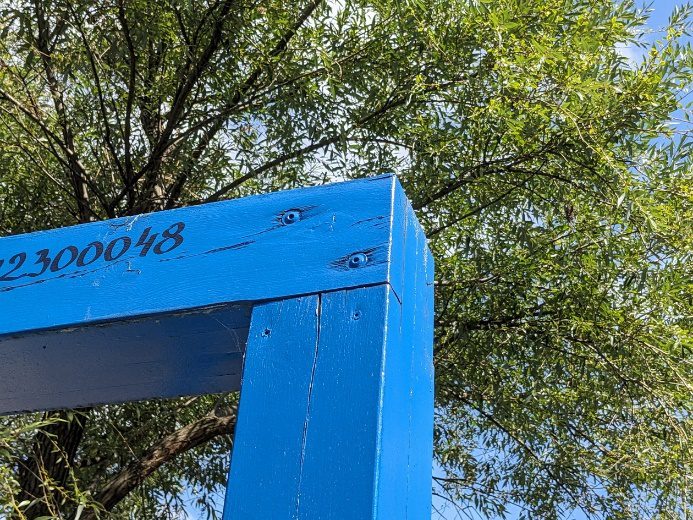

— Трещины в несущих элементах конструкции качели (фото 29-34). |
|
 |
 |
|
|
 |
|

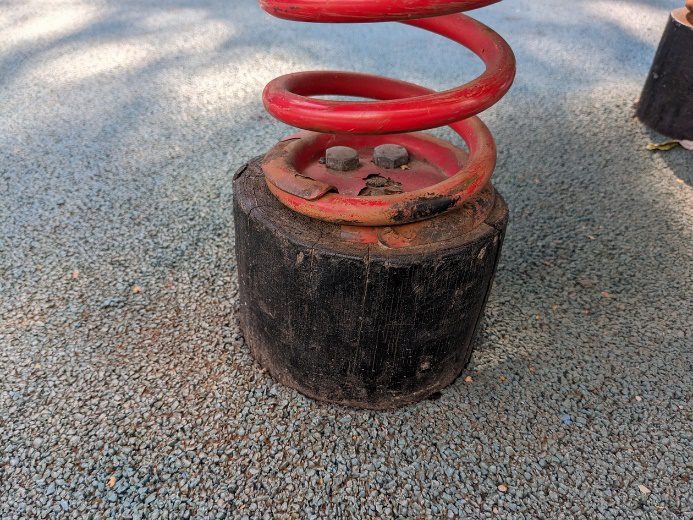

| Качели-балансир «Рыбы»
Полоса препятствий «маленькие рыбки» |
|
| Выявлено в ходе осмотра:

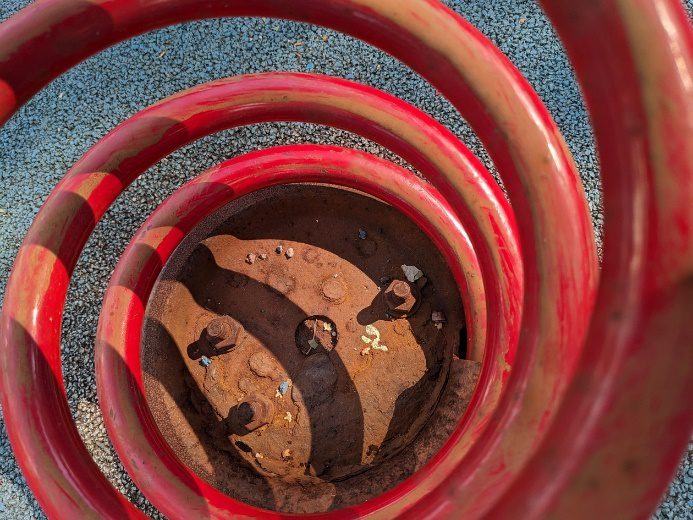

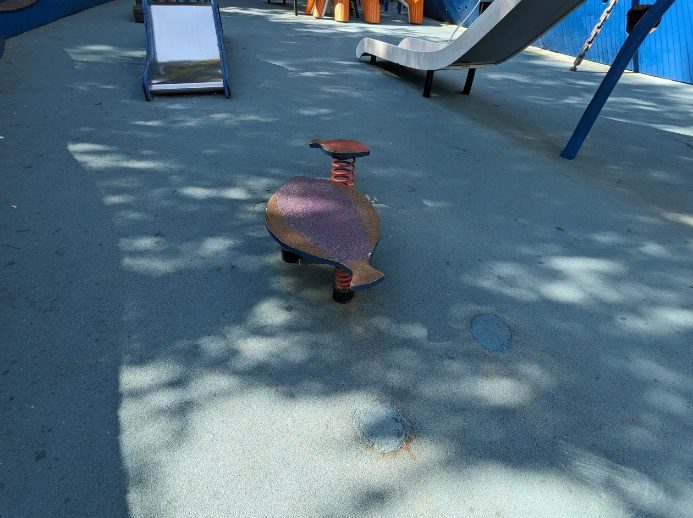

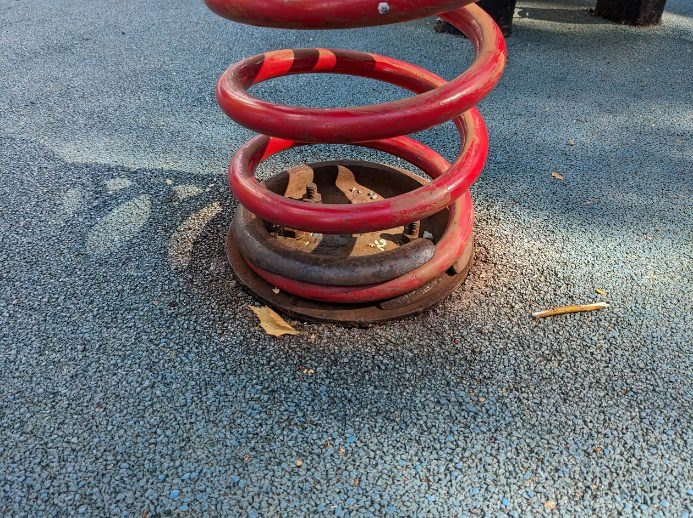

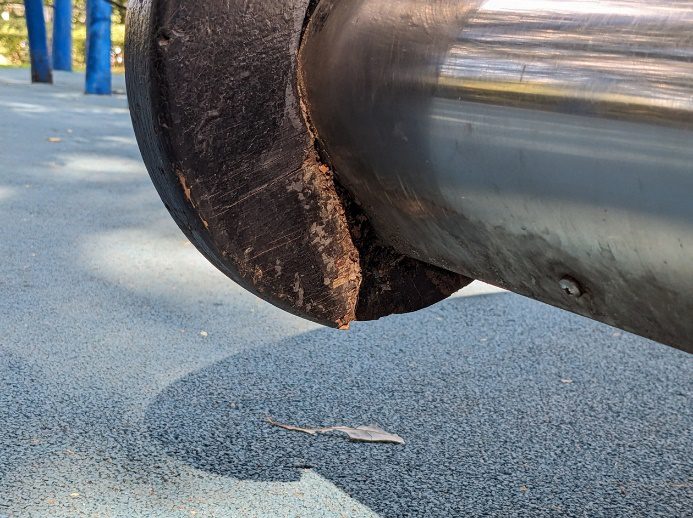

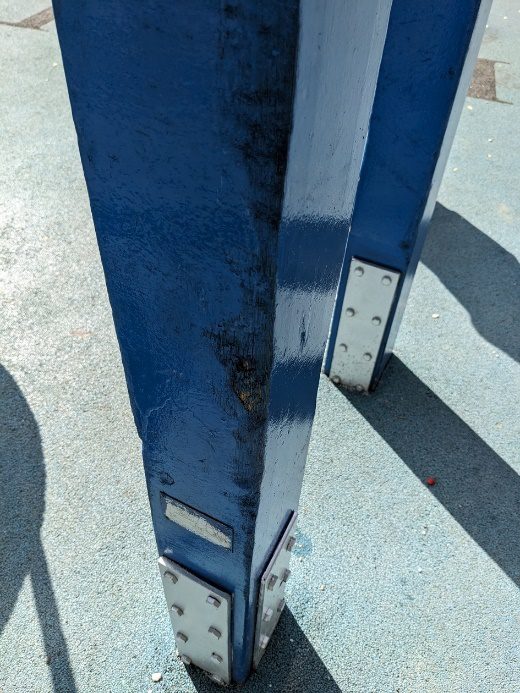

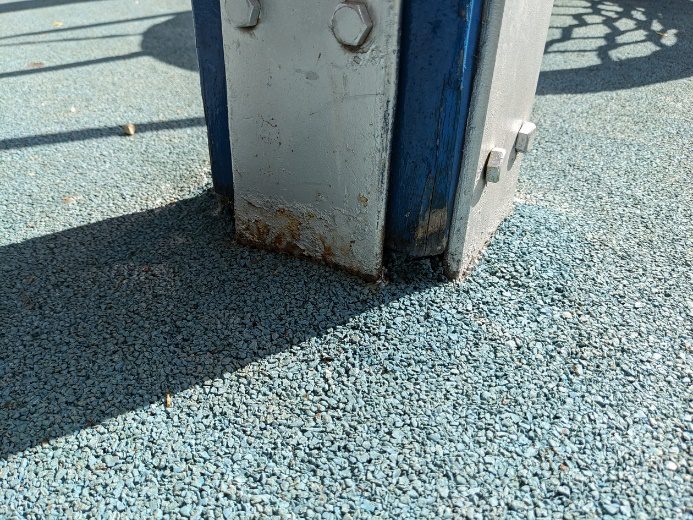

— Коррозия на металлических элементах в основании (фото 35-40); — Расслоение фанерной панели балансира, сколы (фото 41-42). |
|
 |
 |
 |
 |
|
|
|
|

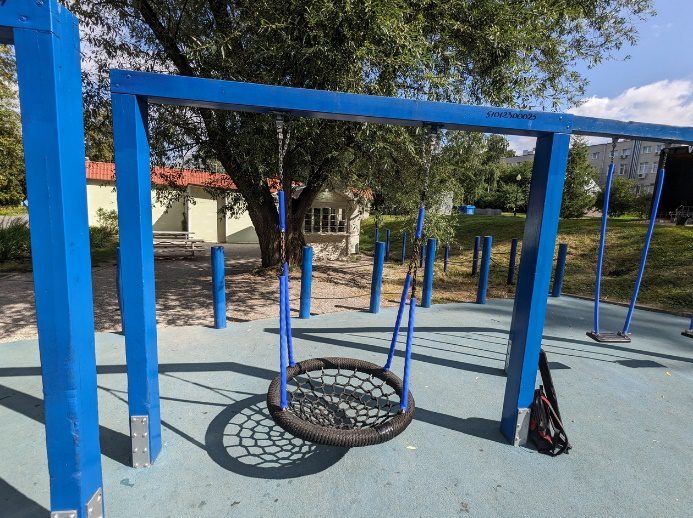

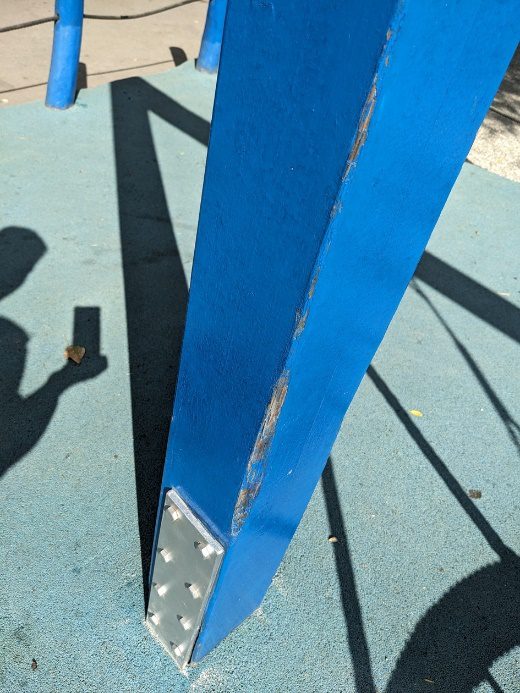

| Качели-гнездо | |
| Выявлено в ходе осмотра:

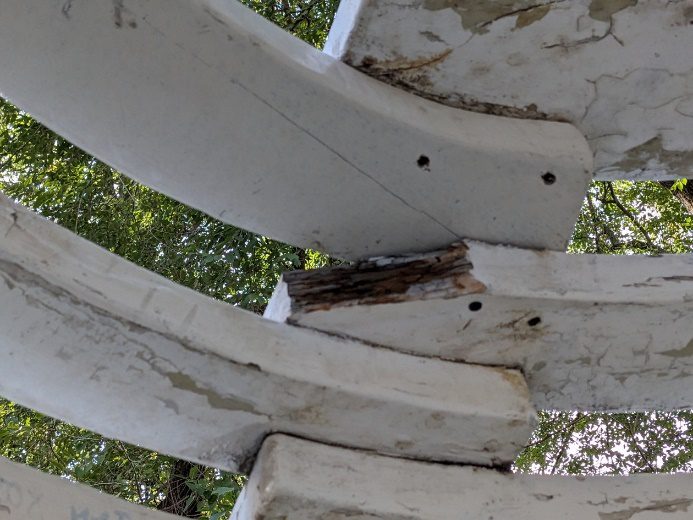

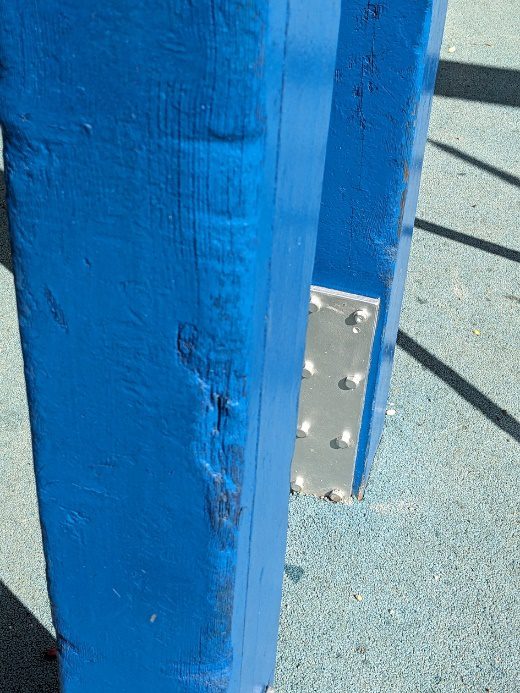

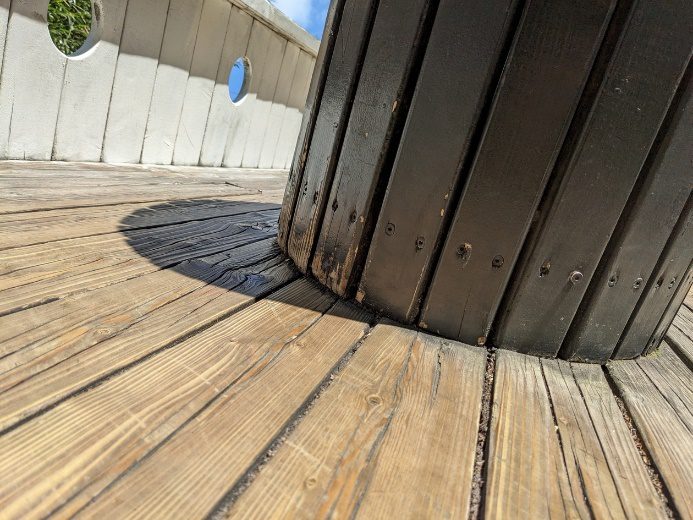

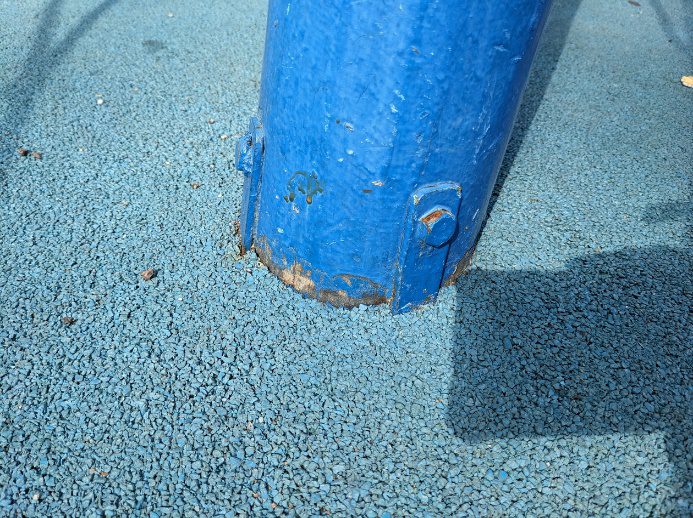

— Трещины в несущих элементах конструкции качели (фото 43-47). — Механические повреждения деревянных опор (фото 48-50); — Следы гниения древесины (фото 51-53); — Коррозия на поверхности металлических панелей крепления опор (фото 54-56). |
|
 |
 |
 |
 |
 |
 |
|
|
|
|
|
|
 |
 |

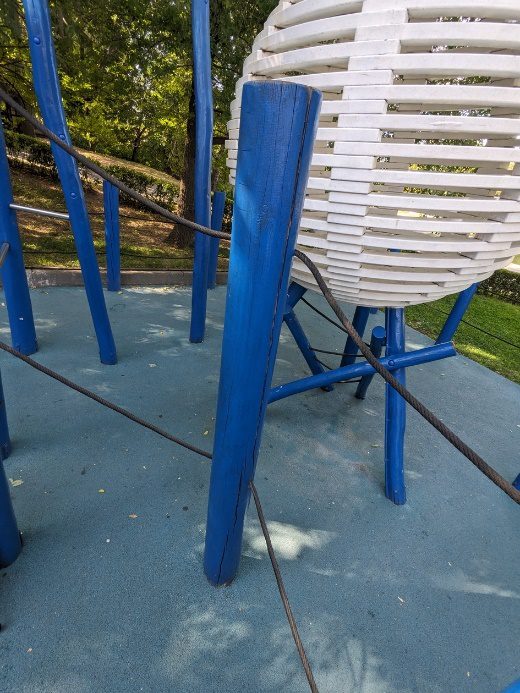

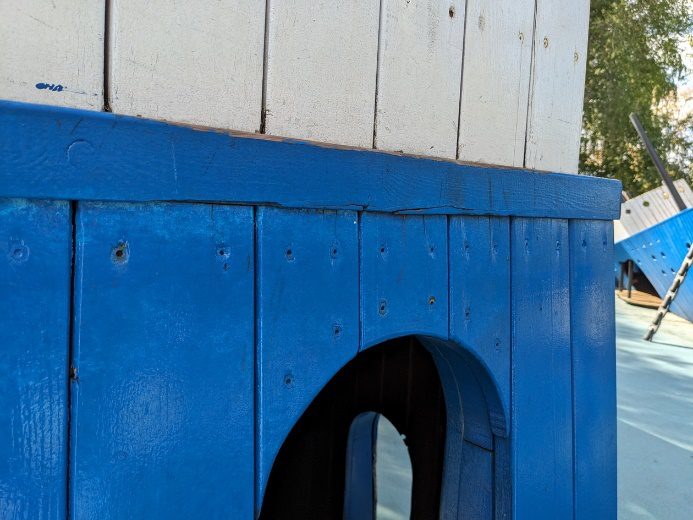

| Лунный игровой домик с полосой препятствий | |
| Выявлено в ходе осмотра:

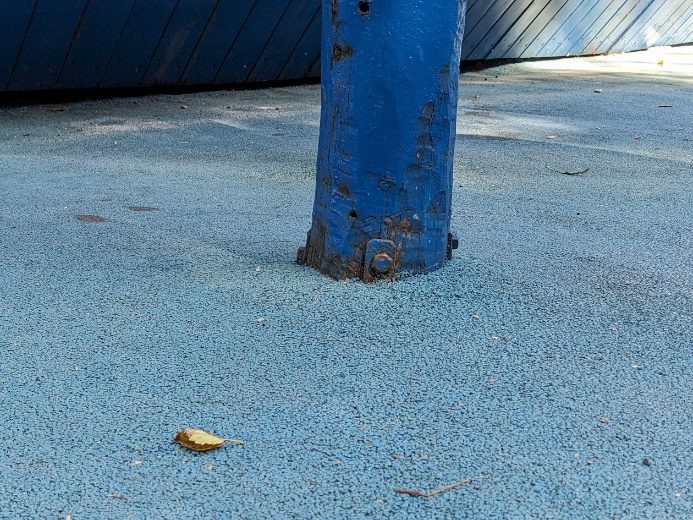

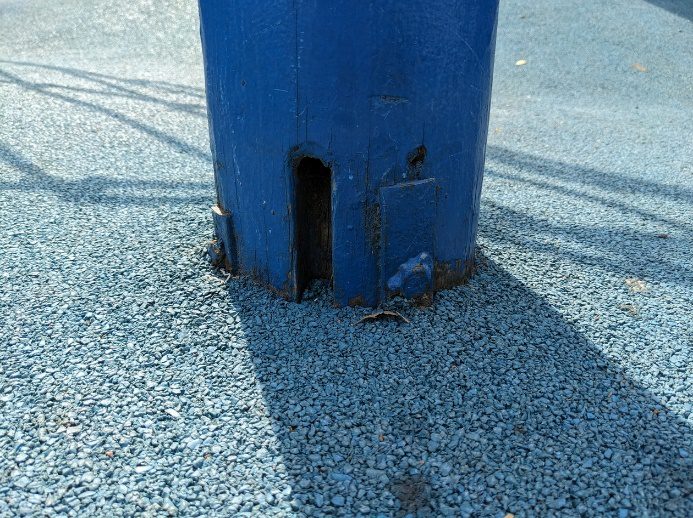

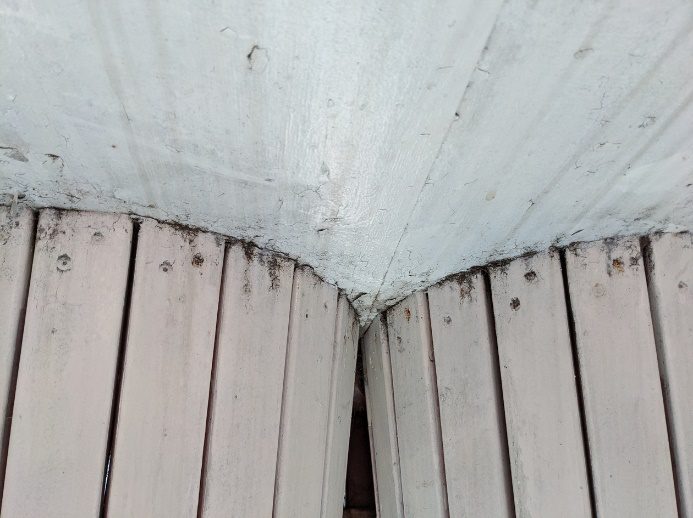

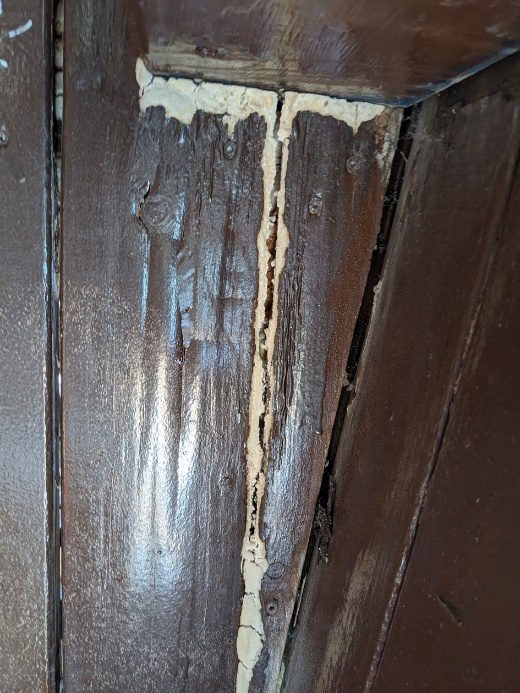

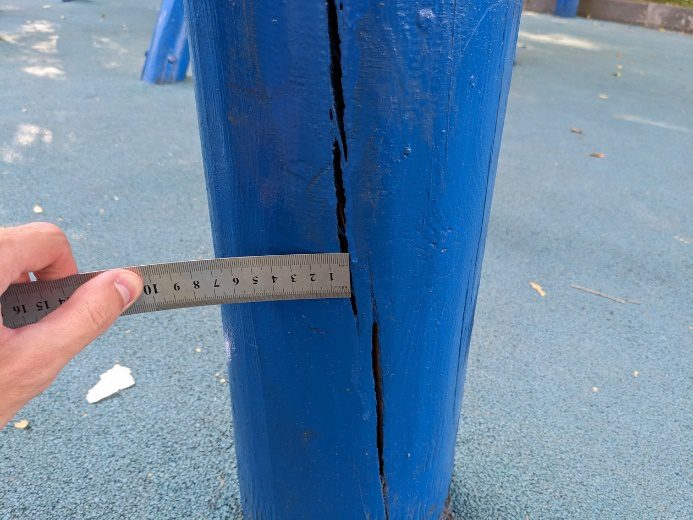

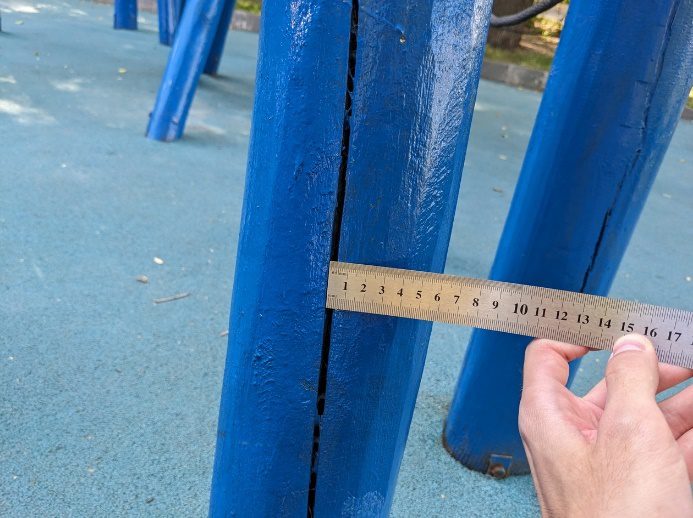

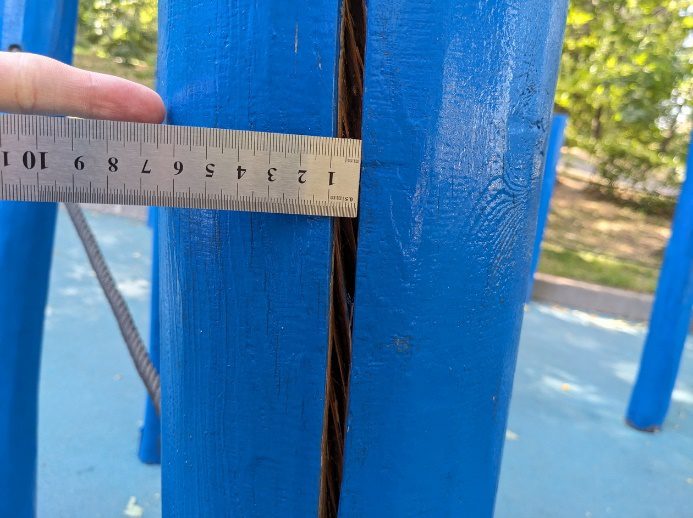

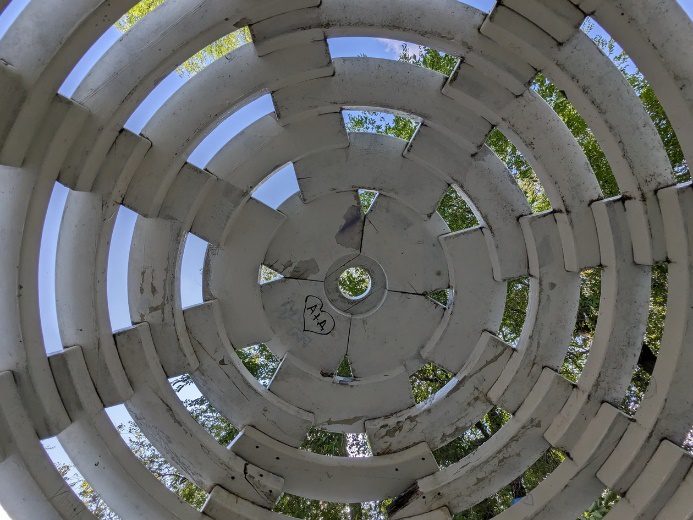

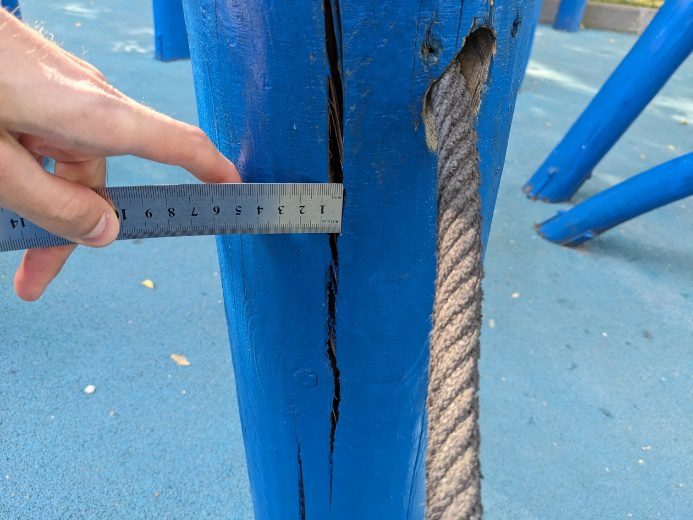

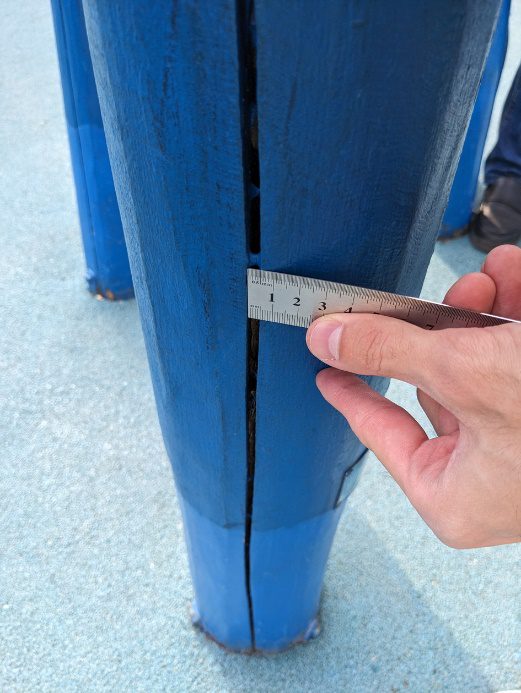

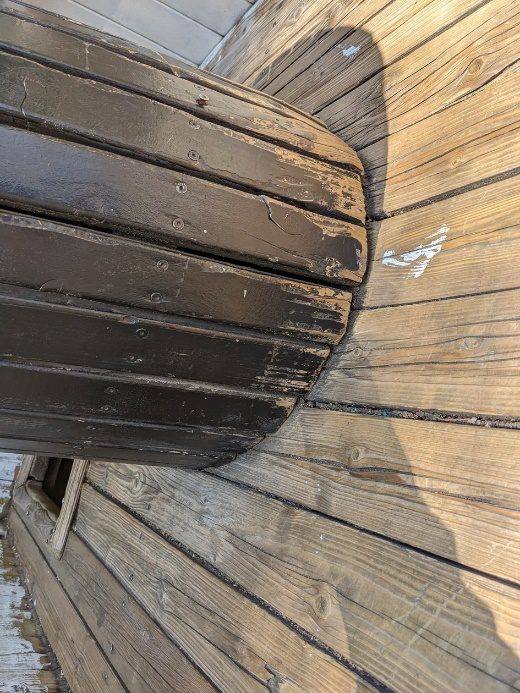

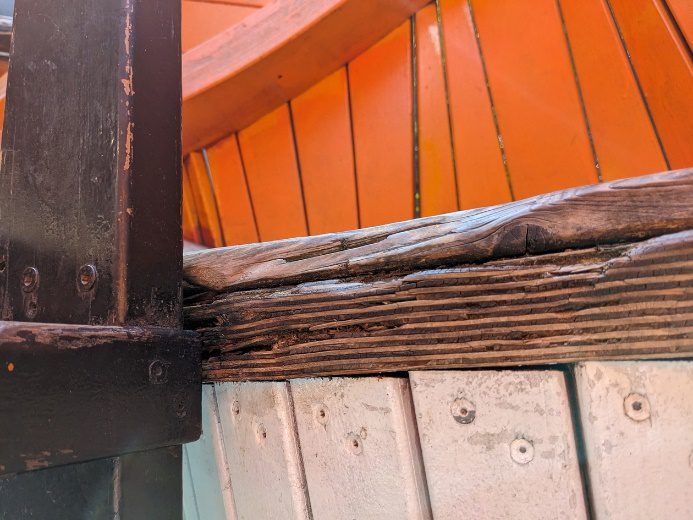

— Трещины в деревянных столбах-опорах, гниение и трухлявость древесины, следы коррозии на металлических креплениях (фото 57-66); — Механические повреждения, гниение и трухлявость досок (фото 67-72). |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

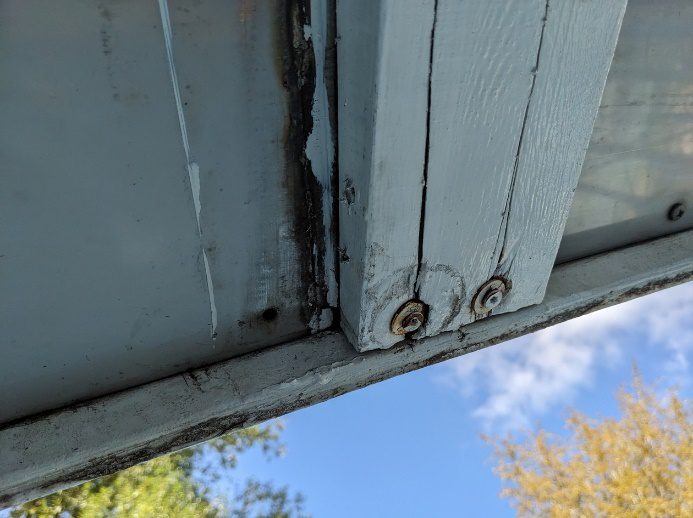

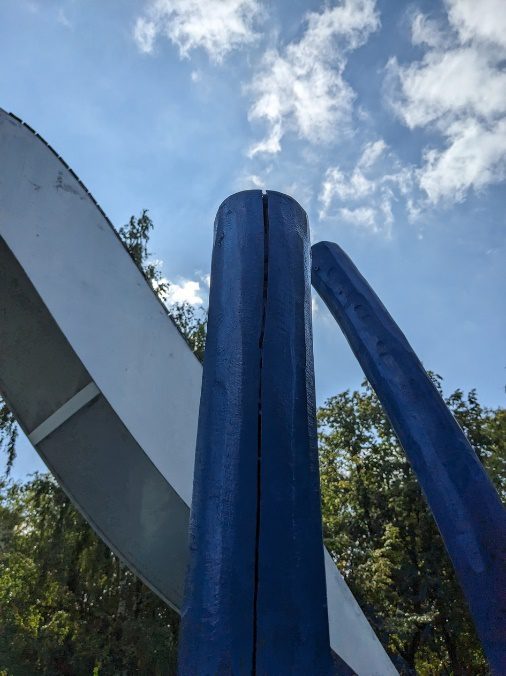

| Маяк со спуском | |
| Выявлено в ходе осмотра:

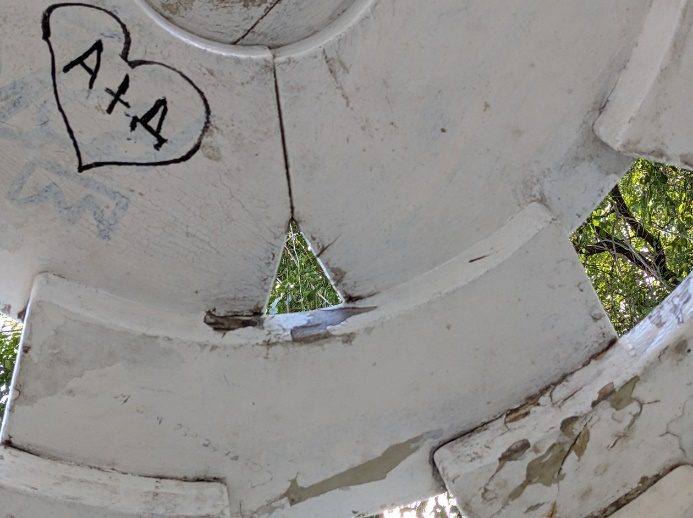

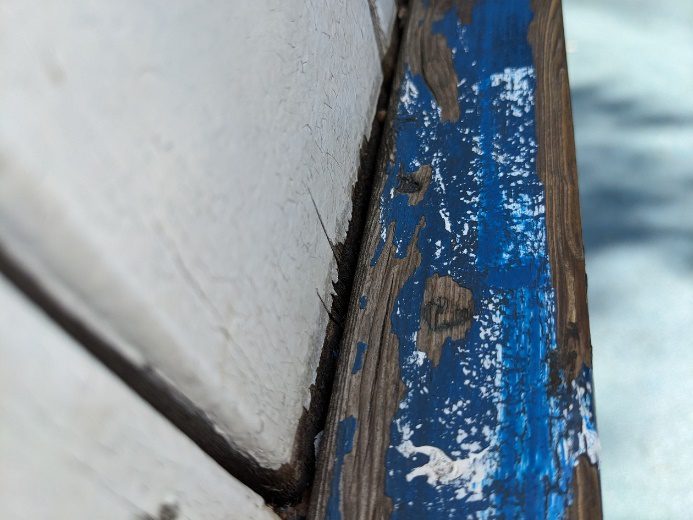

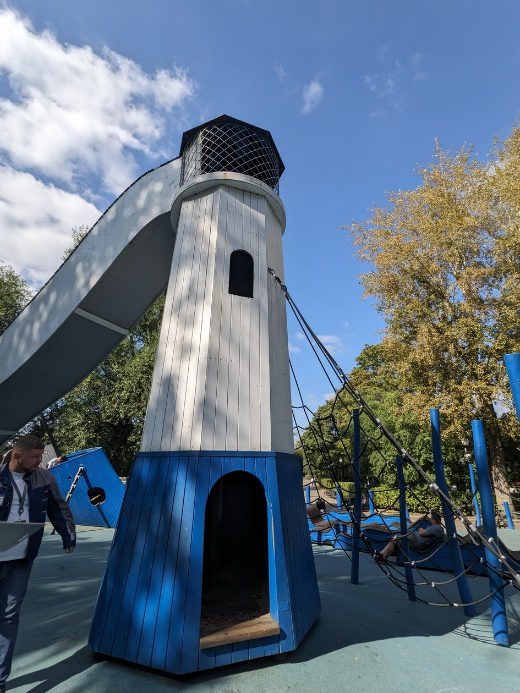

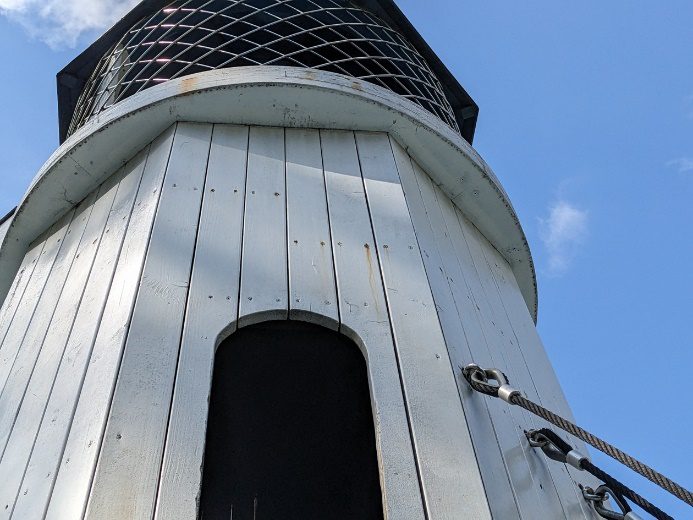

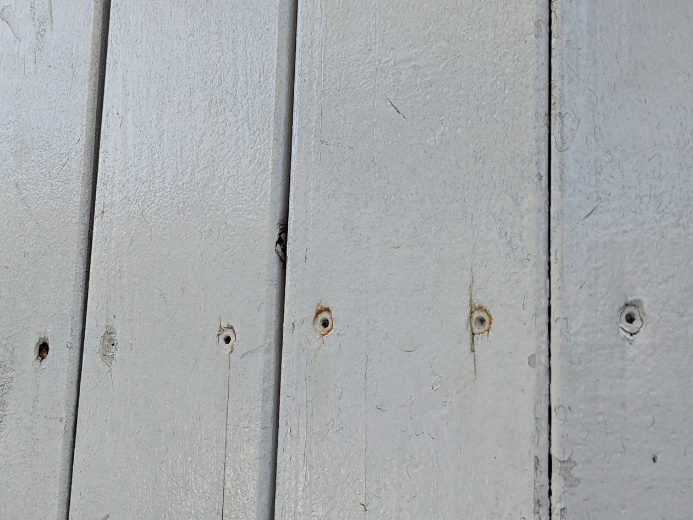

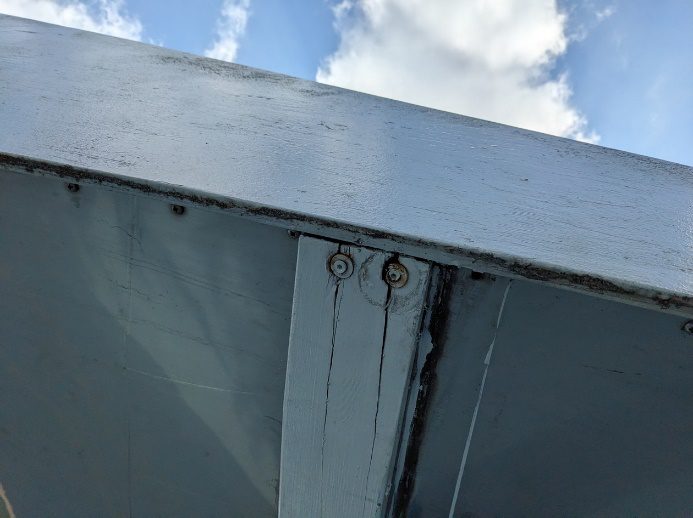

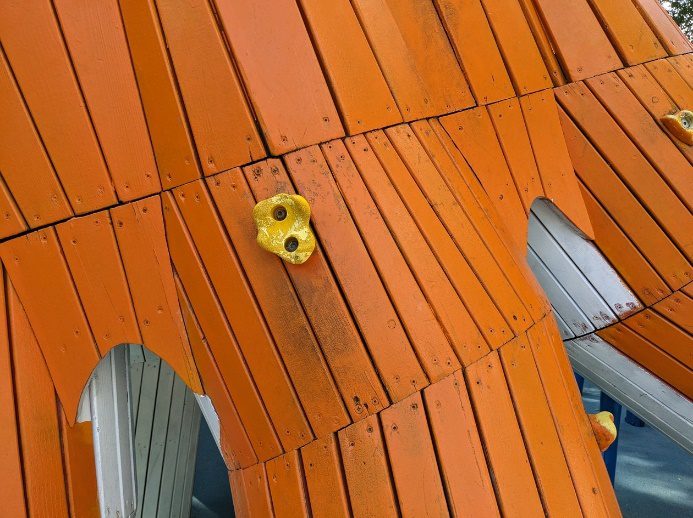

— Трещины деревянных элементов конструкции, гниение древесины (фото 73-83); — Деформация деревянной панели со смещением, образование уступа между панелями (фото 84-85); — Следы коррозии на крепежных элементах (фото 86-90). |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

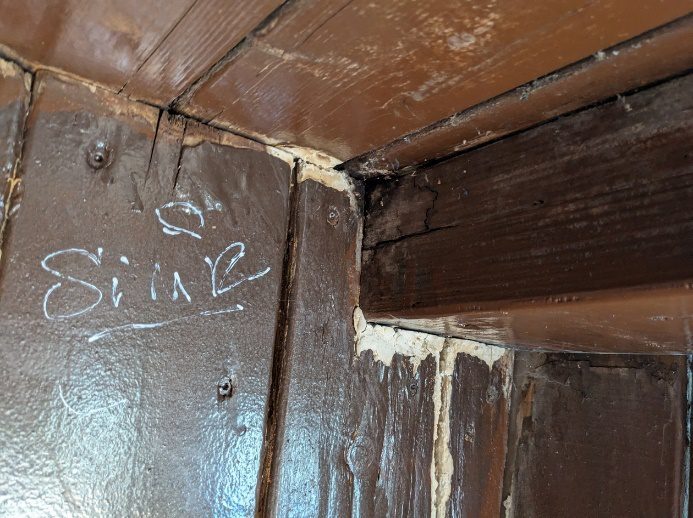

| Океанический лайнер | |
| Выявлено в ходе осмотра:

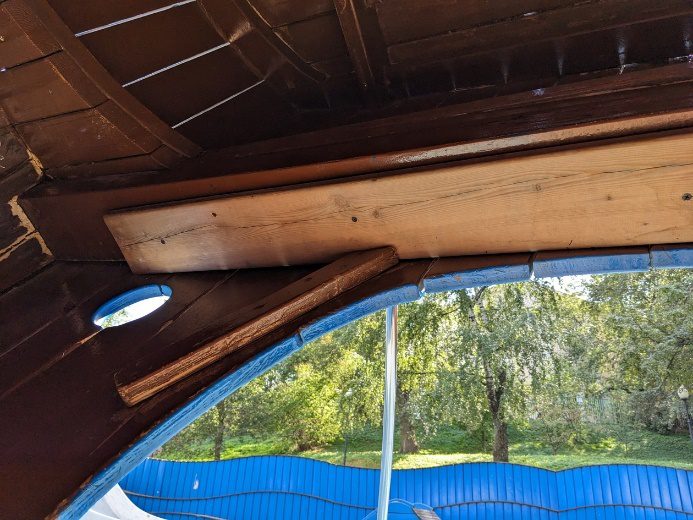

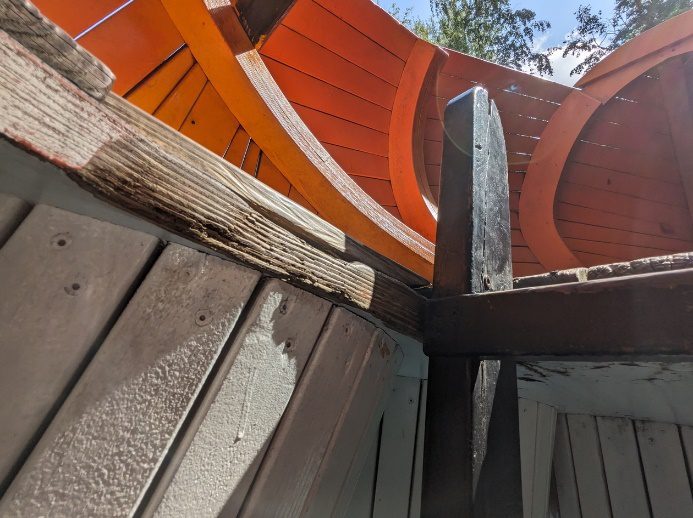

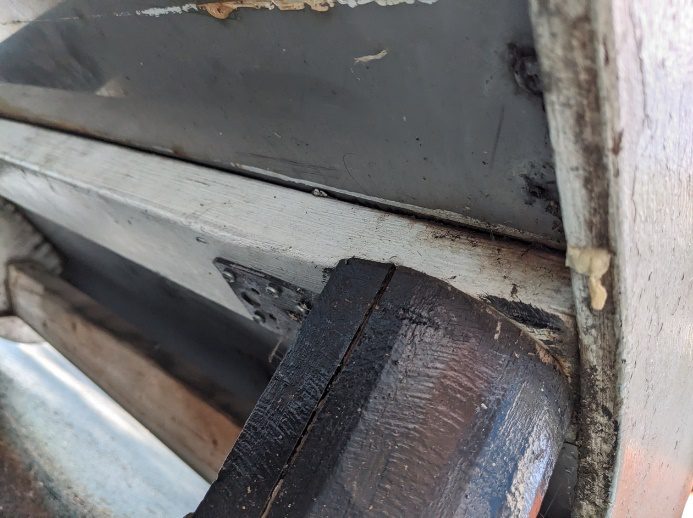

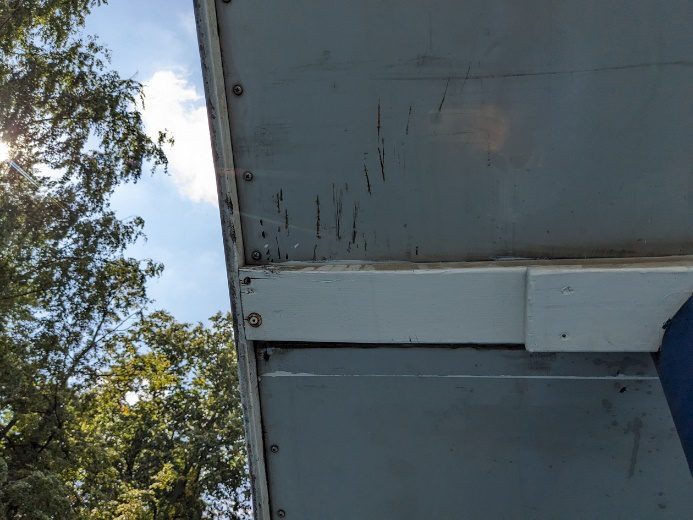

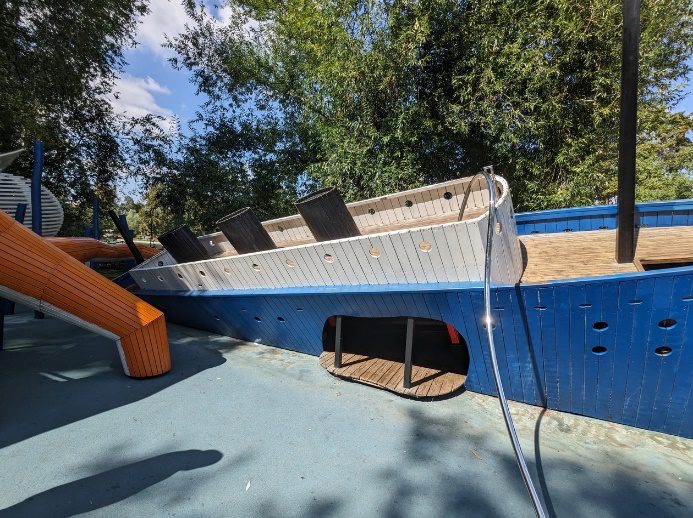

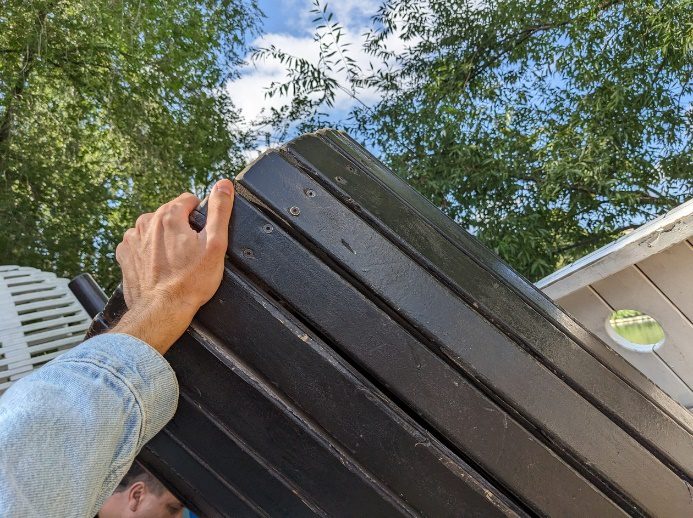

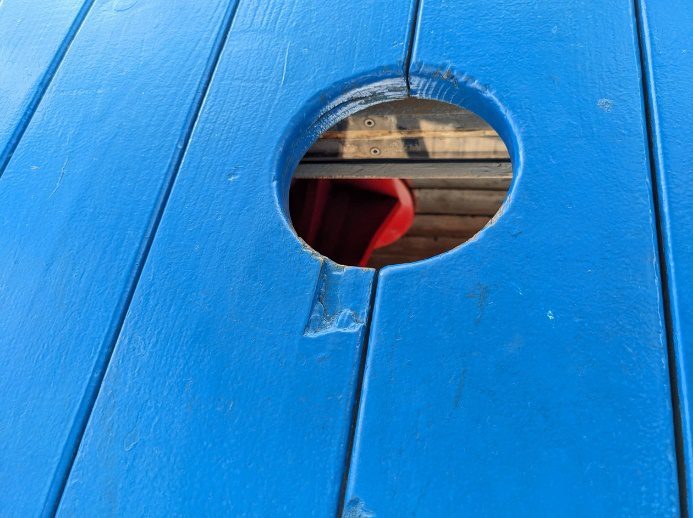

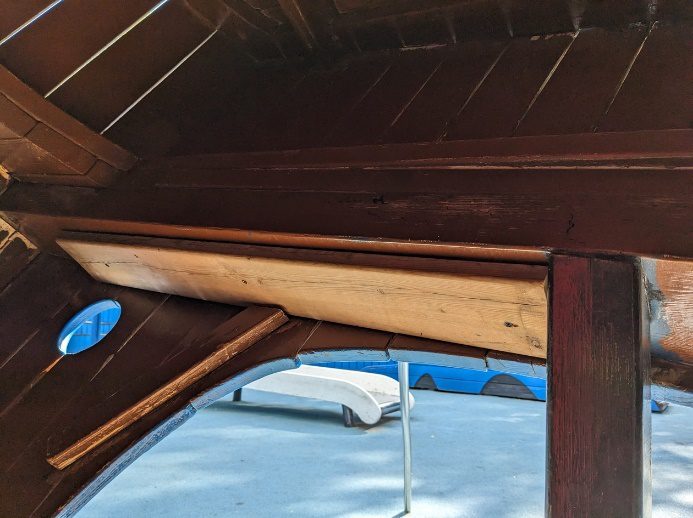

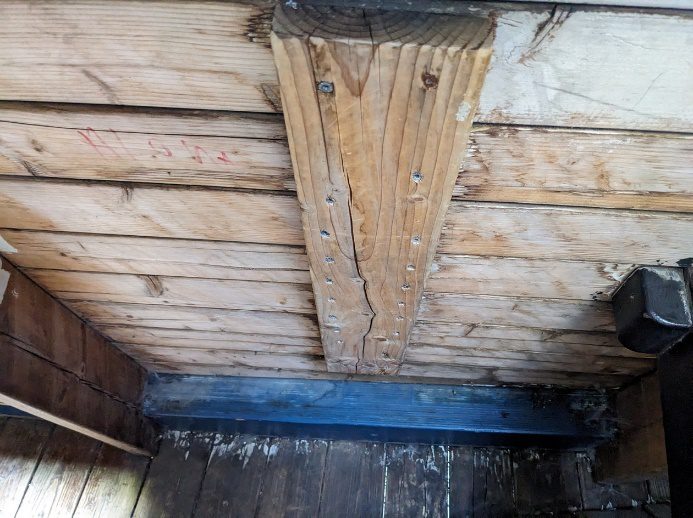

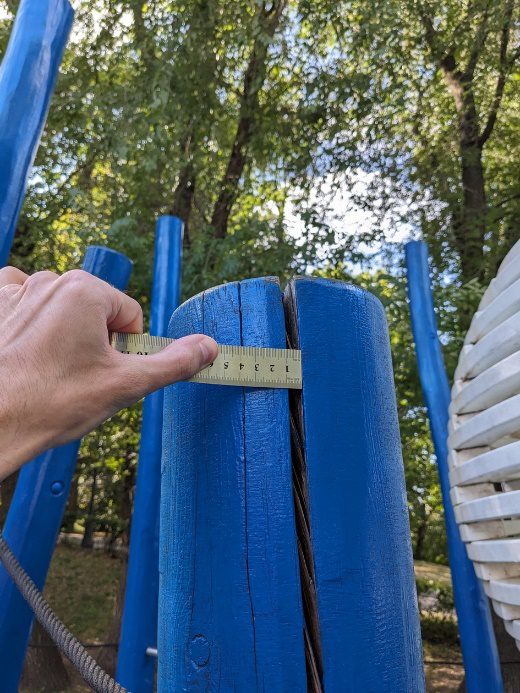

— Люфт конструкции (фото 91-93); — Смещение деревянных элементов (фото 94-95); — Механические повреждения, трещины деревянных элементов конструкции (фото 96-108); — Усиление бруса с трещиной дополнительной доской (фото 109-110). |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

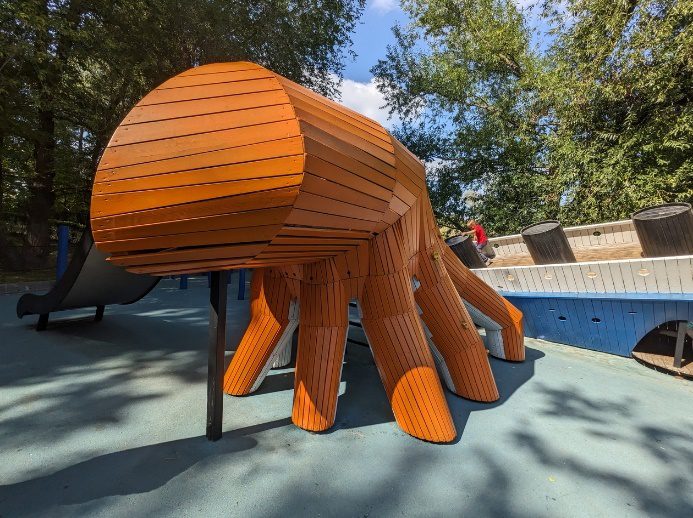

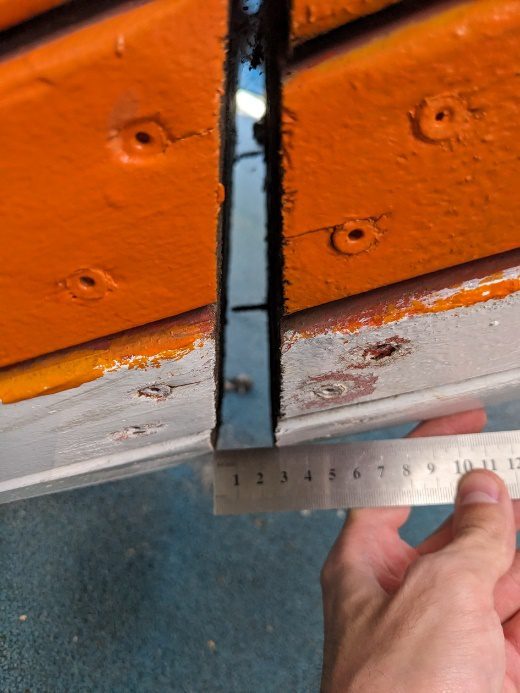

| Осьминог со спуском и трапом | |
| Выявлено в ходе осмотра:

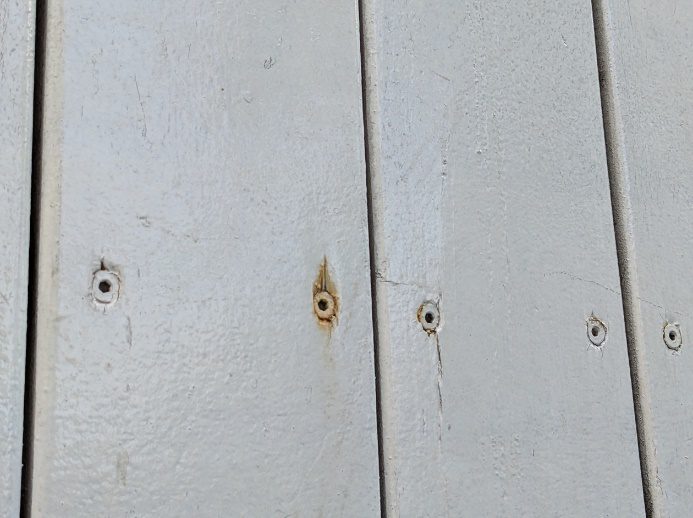

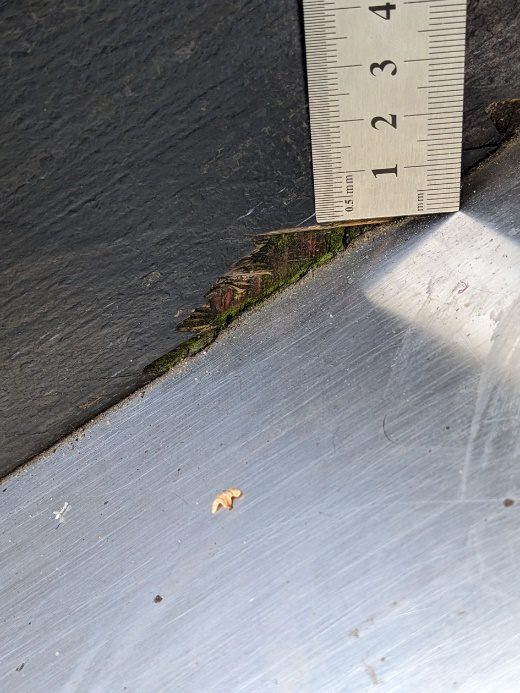

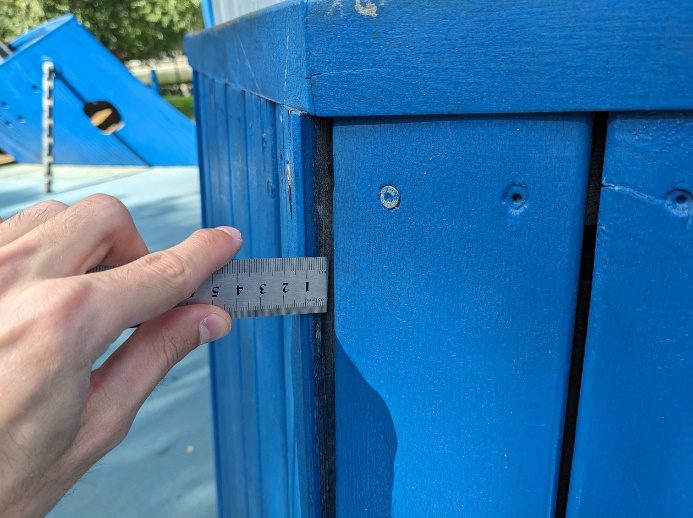

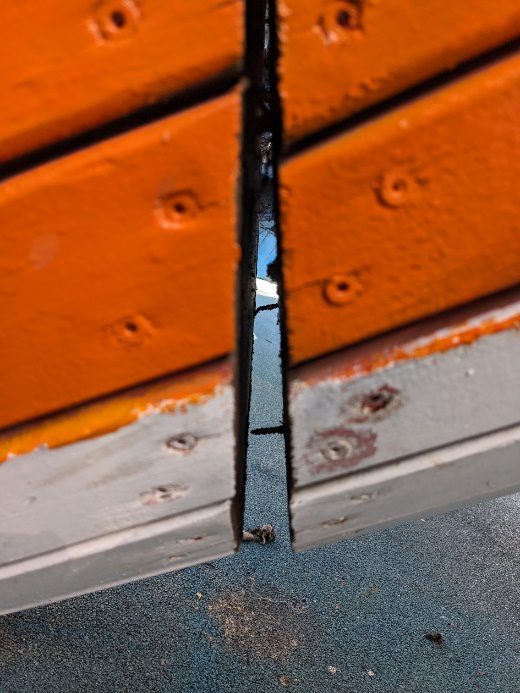

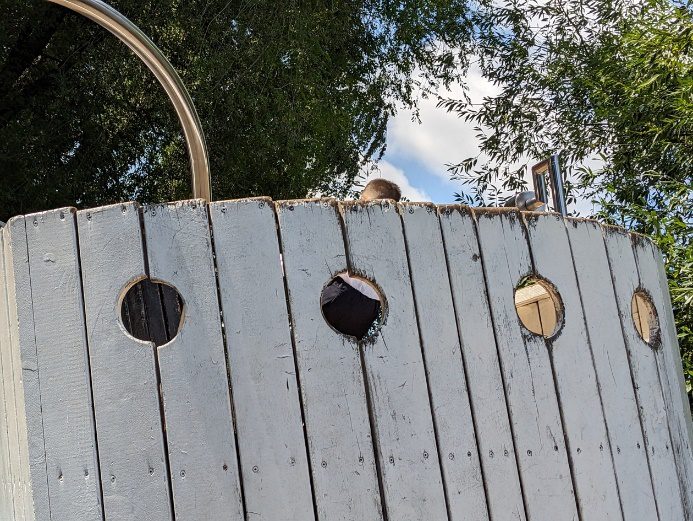

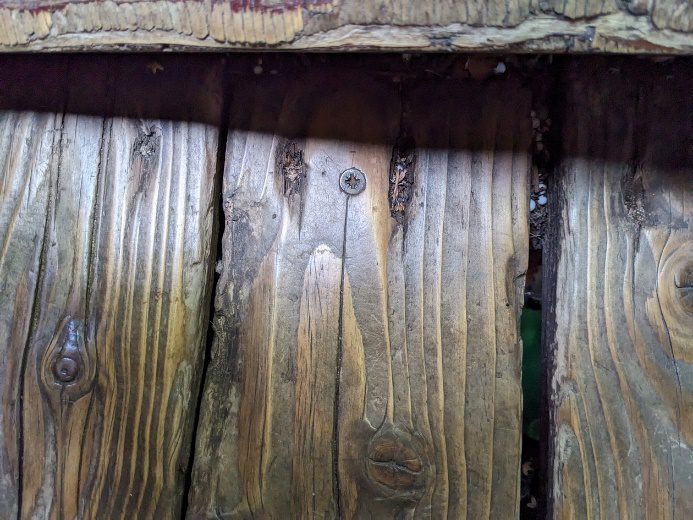

— Зазор в соединении элементов конструкции, торчат саморезы (фото 111-114); — Трещины, механические повреждения и гниение деревянных элементов (фото 115-121); — Расслоение панелей из фанеры (фото 122-124). |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

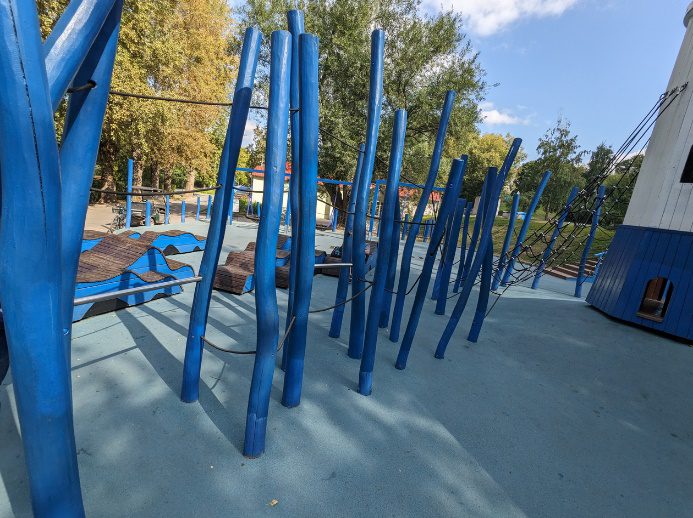

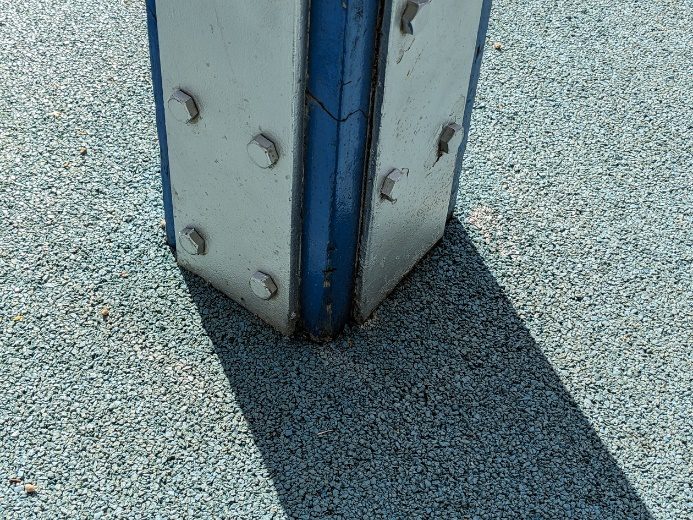

| Полоса препятствий | |
| Выявлено в ходе осмотра:

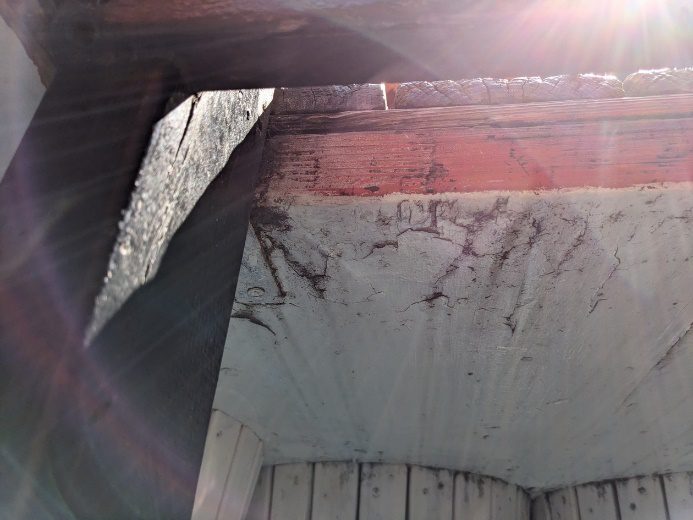

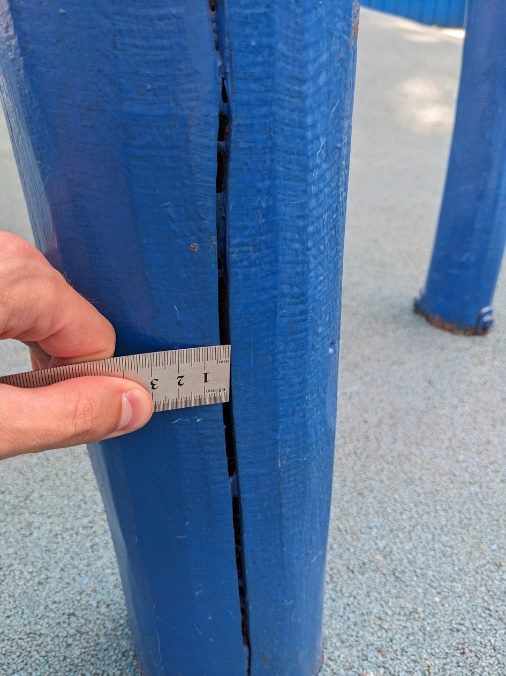

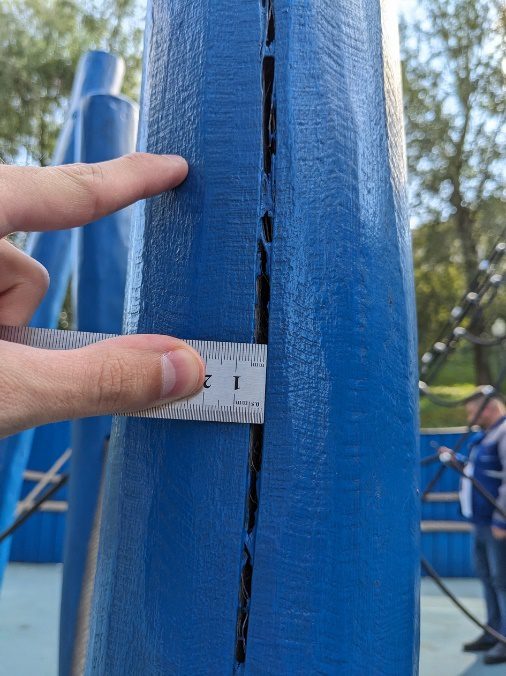

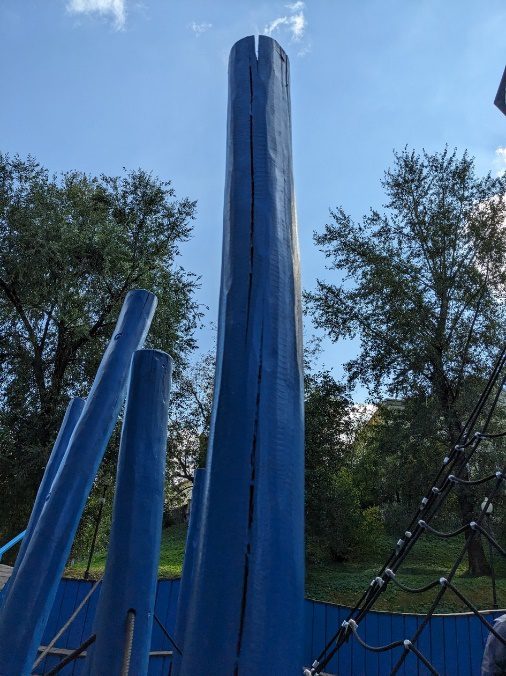

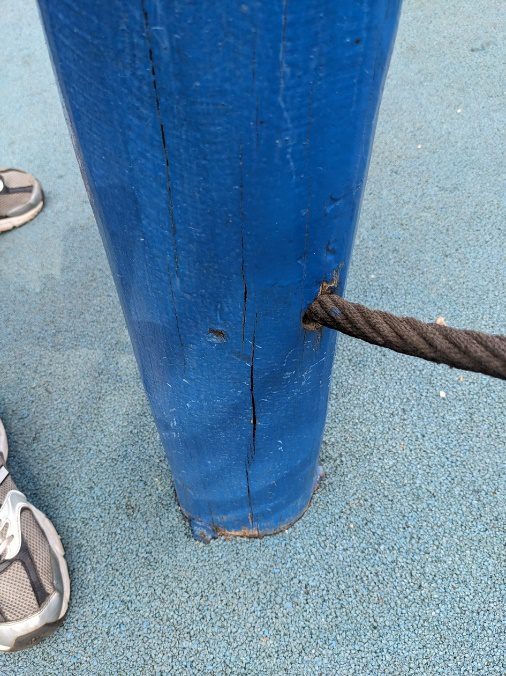

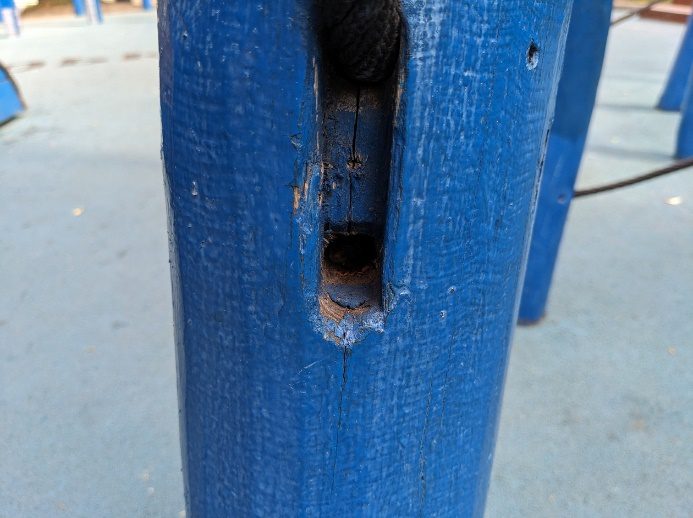

— Механические повреждения, гниение, трещины деревянных опор (фото 125-136); — Коррозия крепежных элементов (фото 137-138). |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Детская игровая и спортивная площадка – это место, где дети проявляют максимальную активность, свойственную их возрасту. Однако игры с друзьями, катание с горки, качели и другие развлечения могут не только принести удовольствие, но и стать причиной серьезной травмы. Поэтому законодательством разработаны специальные требования к оборудованию детских игровых и спортивных площадок, которые позволяют снизить риски получения повреждений к минимуму. Эти нормы отражены в ряде регламентирующих документов, в частности, ГОСТ Р-52169, ГОСТ Р-52301, ГОСТ Р-55677, ГОСТ Р-57538 Наиболее существенными требованиями, определяющими степень травматичности данного места являются:
Виды оборудования. Требования к детским игровым площадкам подразумевают, что на них устанавливаются конструкции, способствующие физической активности и безопасному отдыху ребенка. К такому оборудованию относятся горки, подвесные мосты, лестницы, качели и т. д. Кроме того, по нормам на детской площадке, расположенной около проезжей части, должны монтироваться ограждения, предотвращающие случайное или намеренное попадание ребенка на дорогу. Также рекомендуется размещать информационные вывески с перечнем правил обращения с оборудованием. Никаких других конструкций, целью которых не является физическое развитие и отдых детей, на площадке быть не должно.
Размеры оборудования. Габариты конструкций, установленных на площадке, должны позволять ребенку без труда воспользоваться их функциями. При этом размеры оборудования обязаны соответствовать росту детей в той возрастной категории, для которой оно разрабатывалось. Диаметр поручней, перил, перекладин, и других элементов для захвата руками необходимо адаптировать к ладони ребенка. Размеры сеток, лестниц, отверстий, ячеек и т. д. должны подбираться так, чтобы исключить застревание тела, конечностей и головы детей.
Качество конструкций. Нормативные требования к детским игровым и спортивным площадкам существенно ограничивают перечень материалов для оборудования. В частности, из него исключаются горючие и токсичные пластики, некоторые породы древесины, необработанный металл и т. д. Основным требованием к качеству изготовления оборудования является отсутствие острых углов, сколов, заусенцев и других дефектов поверхности, а также выступающих болтов, шурупов и прочих крепежей. Сварочные швы должны быть зашлифованы и окрашены. Сами конструкции должны быть надежно закреплены, иметь запас механической прочности и устойчивости к коррозии, исключать возможность самостоятельного демонтажа без применения специального инструмента.
Доступ к конструкциям. Все оборудование, установленное на детской площадке, должно быть полностью доступно не только играющим детям (соответствующей возрастной категории), но и их родителям. В частности, при изготовлении конструкций требования безопасности предписывают учитывать возможность быстрого удаления ребенка взрослым человеком из игровой зоны в экстренных случаях. Все лестницы, трапы и стремянки должны иметь постоянный наклон и обеспечивать беспрепятственный доступ детей к функциям конкретного оборудования.
Покрытие площадок. Опорные поверхности, используемые детьми во время игры, должны быть облицованы противоскользящим и смягчающим удар материалом. При этом требования к покрытию детских игровых площадок исключают использование отделки с высоким абразивным действием, сыпучих грунтов (песка, мелкого щебня и т. д.). Подходящими материалами являются утрамбованный грунт, газон, а также современные полимерные покрытия.
В соответствии с положениями «СП 31-115-2006 Открытые плоскостные физкультурно-спортивные сооружения» необходимо соблюдать следующие параметры:
Таблица 5.5 — Минимальные расстояния безопасности при размещении игрового оборудования:
Приложение В (рекомендуемое)
Игровое и спортивное оборудование
Таблица B.1 — Состав игрового и спортивного оборудования в зависимости от возраста детей:
Таблица В.2 — Основные параметры оборудования:
п.5.16 Спортивное оборудование площадок, как правило, предназначено для всех возрастных групп населения, размещается на спортивных, физкультурных площадках либо на специально оборудованных пешеходных коммуникациях («тропы здоровья») в составе рекреаций. Спортивное оборудование в виде специальных физкультурных снарядов и тренажеров может быть как заводского изготовления, так и выполненным из бревен и брусьев со специально обработанной поверхностью, исключающей получение травм (отсутствие трещин, сколов и т.п.). При их выборе следует руководствоваться каталогами сертифицированного оборудования.
п.5.18 Игровое оборудование детских площадок должно быть сертифицировано, соответствовать требованиям санитарно-гигиенических норм, охраны жизни и здоровья ребенка, быть удобным в технической эксплуатации и эстетически привлекательным. Рекомендуется применение модульного оборудования, обеспечивающего вариантность сочетаний элементов.
Согласно ГОСТ 9.032-74: Единая система защиты от коррозии и старения (ЕСЗКС). Покрытия лакокрасочные. Группы, технические требования и обозначения (с Изменениями N 1-4):
п.2.2 Не допускаются дефекты покрытия, влияющие на защитные свойства покрытия (проколы, кратеры, сморщивание и другие).
Согласно ГОСТ 2140-81: Видимые пороки древесины. Классификация, термины и определения, способы измерения
| ТРЕЩИНЫ | |
| 28. Трещина в древесине
Трещина* |
Разрыв древесины вдоль волокон |
| _______
* Краткая форма термина. |
|
| 29. Метиковая трещина
Ндп. Метик |
Радиально направленная трещина в ядре, отходящая от сердцевины и имеющая значительную протяженность по длине сортимента (черт. 10 и 11).
Примечания: 1. Возникает в растущем дереве и увеличивается в срубленной древесине при сушке. 2. В круглых лесоматериалах наблюдается на торцах; в пилопродукции или деталях — как на торцах, так и на боковых поверхностях, где обычно имеет вид длинных цепочек прерывистых трещин, разделенных узкими перемычками. |
| 30. Простая метиковая трещина | Метиковая трещина, расположенная на торце сортимента в одной плоскости по радиусу или диаметру (черт. 10 и 11) |
| 31. Сложная метиковая трещина
Звездчатая трещина |
Метиковая трещина, состоящая из одной или нескольких трещин и расположенная на торце сортимента в разных плоскостях (черт. 10 и 11) |
| 32. Отлупная трещина
Ндп. Отлуп |
Трещина, проходящая между годичными слоями, возникающая в ядре растущего дерева (черт. 10).
Примечания: 1. Увеличивается в срубленной древесине при сушке. 2. Наблюдается на торцах в виде дугообразных и кольцевых трещин, на боковых поверхностях — в виде продольных трещин |
| 33. Морозная трещина
Ндп. Морозобоины |
Радиально направленная трещина, проходящая из заболони в ядро и имеющая значительную протяженность по длине сортимента (черт. 10).
Примечания: 1. Возникает в растущем дереве вод воздействием низких температур и сопровождается образованием на стволе характерных валиков и гребней разросшейся древесины и коры. 2. В круглых лесоматериалах наблюдается на боковой поверхности в виде длинных и глубоких трещин, на торцах — в виде глубоких (обычно до сердцевины) радиальных трещин с расширенными около них годичными слоями; в пилопродукции или деталях — в виде длинных радиальных трещин с искривленными около них годичными слоями и темными (а у хвойных и засмоленными) стенками. |
| 34. Трещина усушки | Радиально направленная трещина, возникающая в срубленной древесине при сушке (черт. 10).
Примечание. От метиковых и морозных трещин отличается меньшей протяженностью по длине сортимента (обычно не более 1 м) и меньшей глубиной |
| 35. Боковая трещина | Трещина, выходящая на боковую поверхность сортимента или на боковую поверхность и торец (или торцы) |
| 36. Пластевая трещина | Боковая трещина, выходящая на пласть или на пласть и торец (черт. 10) |
| 37. Кромочная трещина | Боковая трещина, выходящая на кромку или на кромку и торец (черт. 10) |
| 38. Торцовая трещина | Трещина, выходящая на торец (или торцы) и не имеющая выхода на боковую поверхность (черт. 10) |
| 39. Несквозная трещина | Трещина, выходящая на боковую поверхность сортимента или на одну боковую поверхность и торец |
| 40. Неглубокая трещина | Несквозная трещина в круглых лесоматериалах глубиной не более 1/10 диаметра соответствующего торца, но не более 7 см, а в пилопродукции или деталях — глубиной не более 5 мм, в пилопродукции или деталях толще 50 мм — не более 1/10 ее толщины |
| 41. Глубокая трещина | Несквозная трещина в круглых лесоматериалах глубиной более 1/10 диаметра соответствующего торца и в круглых лесоматериалах толще 70 см — более 7 см, а в пилопродукции или деталях — глубиной более 5 мм, в пилопродукции или деталях толще 50 мм — более 1/10 ее толщины |
| 42. Сквозная трещина | Боковая трещина, выходящая на две боковые поверхности или имеющая два выхода на одну боковую поверхность сортимента |
| 43. Сомкнутая трещина | Трещина шириной не более 1,0 мм |
| 44. Разошедшаяся трещина | Трещина шириной более 1,0 мм |
| ГРИБНЫЕ ПОРАЖЕНИЯ | |
| 120. Гниль | Ненормальные по цвету участки древесины с понижением твердости, возникающие под воздействием дерево
разрушающих грибов |
| 121. Пестрая ситовая гниль | Гниль, характеризующаяся пониженной
твердостью и пестрой окраской, обусловленной присутствием на красновато буром (буром, серо-фиолетовом) фоне пораженной древесины и желтоватых пятен и полос и ячеистой или волокнистой структурой, пораженная древесина довольно долго сохраняет цельность, при сильном разрушении становится мягкой и легко расщепляется (черт. 64) |
| 122. Бурая трещиноватая
гниль |
Гниль, характеризующаяся пониженной
твердостью и бурым (изредка серым) цветом различных оттенков и трещиноватой призматической структурой (черт. 65). П р и м е ч а н и е. Пораженная древесина иногда содержит в трещинах беловатые или желтоватые грибные пленки. При сильном разрушении древесины распадается на части и легко растирается в порошок. |
| 123. Белая волокнистая гниль
Ндп. Белая мраморная гниль |
Гниль, характеризующаяся пониженной
твердостью и светло-желтым или почти белым цветом и волокнистой структурой (черт. 66). П р и м е ч а н и е . Пораженная древесина часто приобретает пеструю окраску, напоминающую рисунок мрамора, в которой светлые участки бывают отграничены от более темных 124. Заболонная гниль тонкими черными извилистыми линиями. При сильном разрушении древесина становится мягкой, легко расщепляется на волокна и крошится. Встречается на лиственных породах |
| 124. Заболонная гниль | Гниль, возникающая в заболони
срубленной древесины, с желтовато бурыми или розовато-бурыми оттенками у хвойных пород; с пестрой окраской, напоминающей рисунок мрамора — у лиственных пород. П р и м е ч а н и я : 1. На поперечных разрезах наб людается в виде пятен разной величины и формы или сплошного поражения заболони, на продольных разрезах — в виде вытянутых пятен, полос или сплошного поражения заболони. 2. Развивается при длительном и неправильном хранении, чаще в круглых лесоматериалах, у лиственных пород обычно следует за побурением и может переходить в ядро |
| 125. Твердая заболонная
гниль |
Заболонная гниль, близкая по твердости
к окружающей древесине (черт. 67 и 68) |
| 126. Мягкая заболонная
гниль |
Заболонная гниль с пониженной
твердостью древесины (черт. 69 и 70) |
| 127. Ядровая гниль
Ндп. Внутренняя гниль |
Гниль, возникающая в ядре растущего
дерева, характеризующаяся пониженной твердостью. П р и м е ч а н и е . Наблюдается на торцах, в виде пятен различной величины и формы — лунок, колец или концентрированной зоны сплошного поражения центральной части ствола, иногда с выходом на заболонь, на продольных разрезах — в виде вытянутых пятен и полос |
| 128. Наружная трухлявая
гниль |
Бурая трещиноватая гниль, воз
никающая преимущественно в наружной как в заболонной, так и ядровой части лесоматериалов, при их неправильном дли тельном хранении под воздействием сильных дереворазрушающих грибов (черт. 71). П р и м е ч а н и е . Охватывает лесоматериал по всему поперечному сечению или только по части и распространяется вглубь, нередко развивается по трещинам. На поверхности пораженной древесины часто наблюдаются тяжи грибницы и плодовые тела |
Установленные в ходе обследования дефекты являются значительными, возникли в результате старения и эксплуатации детской площадки. Дефекты несущих конструкций, окрасочных слоев, коррозии на элементах, не надежные крепления, люфты сокращают срок службы малых архитектурных форм, негативно влияют на внешний вид и на безопасность при эксплуатации – являются травмоопасными, требуют проведения дополнительного детального обследования с вскрытием отдельных узлов для определения вероятных объёмов ослабления несущих конструкций.
В результате обследования технического состояния, безопасности конструкций детской площадки и дальнейшей безопасности эксплуатации, установлено, что конструкции, окрасочные покрытия, крепежные элементы, декоративные элементы, подвижные детали не соответствуют требованиям государственных стандартов, строительных норм и правил, не являются безопасными для эксплуатации. Дефекты являются значительными, возникли в результате эксплуатации и устаревания отдельных элементов.
