Обследование цементно-песчаной стяжки

По результатам обследования цементно-песчаной стяжки трибун универсального зала объекта ФОК «Жаворонки» по адресу: Московская область, Одинцовский район, 39 км. Минского шоссе, с целью проверки и оценки фактического технического состояния конструкций



1.1. Основание для проведения обследования.

Предмет и вопросы обследования.

Настоящее Заключение эксперта выполнено на основании Договора №16-07-19 от 16 июля 2019 года. Заказчик ООО «ХХХХХ», исполнитель ООО «Стройэкспертиза», лицензионные документы представлены в Приложении 5.

Предмет договора – Услуги проведения экспертизы обследования цементно-песчаной стяжки трибун универсального зала объекта ФОК «Жаворонки» по адресу: Московская область, Одинцовский район, 39 км. Минского шоссе, с целью проверки и оценки фактического технического состояния конструкций», включающие следующие виды работ:

  1. Изучение документов, представленных Заказчиком.
  2. Выезд на объект, выполнение визуального обследования, измерения с приборами и оборудованием, фото-фиксацией конструкций объекта.
  3. Обработка полученных материалов обследования: оформление текстового и наглядного материалов, ведомости дефектов и повреждений конструкций.
  4. Составление и оформление результата работы: альбома «Заключение эксперта».

При выполнении своих профессиональных обязанностей специалист-эксперт исходил из факта достоверности материалов, предоставленных Заказчиком, натурного вида и фактического состояния конструкций на момент обследования. Специалист не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Специалист не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов и натурного объекта.



  • Документы, представленные Заказчиком
  1. Исполнительная схема плановых отклонений от проекта ж.б. конструкций (трибун) на отметках от + 8.900 до + 15.650 в осях Б-М /1-9, лист 1, ООО «ЕвроСпецСтрой, Приложение 2.
  2. Исполнительная схема высотных отклонений от проекта ж.б. конструкций (трибун) на отметках от + 9.450 до + 15.300 в осях Б-М /1-9, лист 2, ООО «ЕвроСпецСтрой, Приложение 3.





  • . Сведения об участниках и дате обследования объекта



Для решения вопросов, обозначенных в обследовании, было организовано проведение осмотра и обследования объекта ФОК «Жаворонки», расположенного по адресу: Московская область, Одинцовский район, 39 км. Минского шоссе.

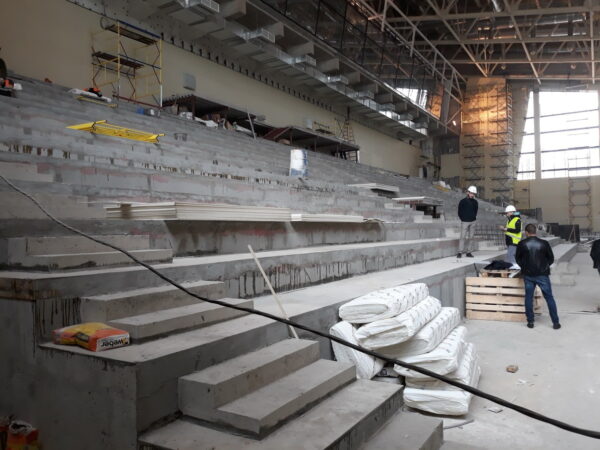

Работы по осмотру и обследованию выполнялись 19.07.2019 г в светлое время суток (с 10-00 до 16-00) в условиях дополнительного искусственного освещения и в присутствии:

От Заказчика ООО «ХХХХ»

Михайленко Григорий Владимирович – Заместитель Руководителя проекта

Левищев Андрей Владимирович – Начальник ПТО

Гарнык Вячеслав Викторович – Инженер по надзору за строительством

От Субподрядчика  ООО «ЕвроспецПол»

Анисифорова Анастасия Борисовна –  Руководитель проекта

Обработка результатов обследования и оформление «Заключения эксперта» выполнялись в период с 23.07.2019г по 29.07.2019г в офисе ООО «Стройэкспертиза», расположенный по адресу: город Москва, улица Верхняя первомайская, дом № 43, офис 206.









1.6.  Параметры и средства измерений и контроля при обследовании

Для выполнения задач, поставленных в обследовании, определены следующие параметры измерений в конструкциях здания:

Геометрические размеры конструкций: измеряются с точностью 1 мм [6]

металлическими линейками, рулетками, лазерными дальномерами, размеры сечений арматуры с точностью до 0,1 мм – штангенциркулем.

Глубина, толщина, диаметры мелких деталей – штангенциркулем после расчистки поверхностей при неизменности структуры материала.

Объем экспериментальной выборки оцениваемого параметра определяется в зависимости от изменчивости опытных данных и требуемой действующими нормами и обеспеченности.

Уточнение технического состояния и количественная (расчетная) оценка остаточного уровня работоспособности элементов выполняется в соответствии с действующими нормами и технической литературой (Раздел 4) по фактическим геометрическим размерам и показателям свойств материалов.

Средства измерений и контроля, применяемые при обследовании технического состояния объекта, приводятся в Таблице 1, подвергнуты своевременной поверке (калибровке) в установленном порядке и соответствуют требованиям нормативных документов и технической документации по метрологическому обеспечению.

Таблица 1

   №

  п/п

Наименование измерительного и фиксирующего оборудования    Назначение и функции

   оборудования

№ обору-дования
1. Цифровая зеркальная фотокамера Canon EOS 500D DS 126231 DC 8/1V, оснащенная датчиком CMOS высокого разрешения с 15.10 млн. эффективных пикселов, процессором DIGIC 4, высокоточной и 9-точечной  системой  автофокусировки. Фото-фиксация  элементов конструкций и сооружения с целью подтверждения визуального осмотра и исследований, а также наглядности полученных результатов. № 155054505
2. Дальномер лазерный Leica DISTRO D3a 0.05-100м. Диапазон измерений с 0,05 м до 100 м с точностью +(-) 1 мм.

Встроенный датчик для измерения уклонов в диапазоне +(-) 45о ,

 Линейные измерения конструкций. Расчет горизонтального расстояния по датчику наклона и 1 расстоянию; расчет угла разворота двух расходящихся стен; расчет площади/объема по двум/ трем замерам соотвествен-но.   SAP

№ 776178

3. Линейка стальная 500 мм ГОСТ 427-75, Точность 0,1 мм Линейное измерение конструкций, деталей и др.
4. Транспортир ТГ-А стальной, ГОСТ 13494-68 Измерение углов

5. Штангенциркуль ЩЦ-1-150-0.1, В 080013, ГОСТ 166-89 Измерение наружных размеров деталей, внутренних размеров и глубины  № 0007702
6. Рулетка измерительная металлическая, длина   5 м, ГОСТ 7502-98. Линейные измерения размеров
7. Рулетка измерительная металлическая, длина 50 м, ГОСТ 7502-98. Линейные измерения размеров конструкций и сооружений, расстояний и др.
8. Лупа измерительная, ГОСТ 25706-83, 80мм, 2-X Для увеличения рассматриваемой поверхности и структуры.
9. Линейка Elcometer 143 Для измерения и расчета ширины трещин в бетоне и других материалов в диапазоне          0,5 мм- 2,5 мм.
10 Уровни строительные 2,0 м и 1.5 м, ГОСТ 9416-83 Для измерения горизонтальных поверхностей потолков, пола; вертикальных поверхностей стен, откосов окон и дверей.
11 Угольник металлический измерительный 250 мм,

ГОСТ 3749-77

Для измерения внутренних и наружных углов 90 град. стен помещений.
12 Прибор: Измеритель прочности стройматериалов     ИПС-МГ 4.03 Определение прочности бетона, раствора на  объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Настроен на 15 измерений в одной точке и предоставлением единого усредненного результата.
13 Измеритель прочности бетона материалов ОНИКС-1.АП (Адгезиметр) Адгезиметр (измеритель адгезии) ОНИКС-1.АП предназначен для измерения методом отрыва стальных дисков или пластин (ГОСТ 28089 и ГОСТ 28574) прочности сцепления цементно- песчаной стяжки с основанием монолитного бетона. № 855



  • Перечень работ и вопросов (задание) Эксперту.



Заказчик поручил провести обследование конструкции цементно-песчаной стяжки площадью 1000 м2 трибун универсального зала объекта ФОК «Жаворонки», расположенного по адресу: Московская область, Одинцовский район, 39 км. Минского шоссе и ответить на следующие вопросы:

  1. Проверка качества выполненных работ, состояния материалов, наличия повреждений, трещин, высолов, сколов, неровностей, выявление несоответствия материалов требованиям документации.
  • Соответствует ли качество выполненных работ по устройству цементно-песчаной стяжки нормативной документации?
  • Выявление дефектов поверхностей, выявление нарушений технологии производства работ.

4         Составление заключения с выводами и рекомендациями.



Обследование объекта проходило в три связанных между собой этапа:

– визуально-инструментальное обследование согласно [5, 8, 10], в ходе которого выполнены натурные измерения;

– камеральная обработка результатов обследований с сопоставлением с действующими строительными нормами и правилами;

–  подготовка и оформление заключения эксперта.

  1. 2. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ
    • Описание результатов обследования

В результате обследования объекта, экспертом были выявлены следующие фактические показатели технического состояния конструкций, в том числе:

Дефекты: отдельные несоответствия конструкций какому-либо параметру, установленным проектом или нормативным документом (СП, СНиП, ГОСТ и др.), указанные в Разделе 4;

Повреждения: неисправность, полученная конструкцией при изготовлении;

Недоделки: разновидность дефектов, работы, которые соответствуют определению «дефекты» по причине незавершенности технологического цикла изготовления.

Все результаты обследования оформлены в единую Таблицу 2.1 «Ведомость дефектов, повреждений и недоделок объекта ФОК «Жаворонки», стяжка трибун универсального зала по адресу: Московская область, Одинцовский район, 39 км. Минского шоссе.

В Таблице 2.1 каждому дефекту и повреждению оформлены следующие показатели:

характерные признаки дефектов, зафиксированные в результате обследования;

– ссылки на номера соответствующих фотографий, размещенных в Приложении 1;

–   количественные показатели дефектов (размеры, объемы, и др.)

места расположения замеров отмечены на плане чертежа (Приложение 3), величины замеров оформлены в специальные таблицы:

Таблица 2.2 «Точки (места замеров) и величины MAX отклонений поверхности стяжек пола трибун от горизонтали на контрольном 2м уровне».

Таблица 2.3 «Точки (места замеров) и величины прочности цементно-песчаной стяжки, измеренные прибором ИПС – МГ4.03».

Таблица 2.4 «Точки (места замеров) и величины прочности стяжки на отрыв (адгезии) стяжки пола, измеренные прибором ОНИКС – 1. АП (Адгезиметр)».

нормативы и допуски для зафиксированного дефекта, причины дефектов и

повреждений;

– нормативная [12] категория технического состояния конструкции (Раздел 1.4).

Полученные результаты показывают (Таблица.2.1), что в результате обследования объекта ФОК «Жаворонки», обнаружены 6 видов дефектов, повреждений и недоделок (далее по тексту-«дефекты»), которым согласно нормативу [10] установлены следующие категории технического состояния (Раздел 1.4):  «Ограниченно работоспособное состояние»

Для категории «Ограниченное работоспособное состояние» необходимо восстановление (Раздел 4) – комплекс мероприятий, обеспечивающий повышение эксплуатационных качеств конструкций, пришедших в ограниченно работоспособное состояние, до уровня их первоначального состояния.

Также необходимо выполнить работы (которые не были выполнены надлежащим образом), без выполнения которых нельзя достигнуть нормативного уровня технического состояния (Раздел 4) поверхностей стяжки и штукатурки стенок.

Точки (места замеров) и величины MAX отклонений поверхности стяжек        пола трибун от горизонтали на контрольном 2м уровне

                                                                                                                           Таблица 2.2

№ точки

замера



 № Фото



Оси по исполнительной схеме  (Приложение 3)

Отметки пола трибун MAX отклонение отметки пола от горизонта (мм)   (Красным указаны значения превышающие допуск 4 мм по [12],[14] )
  Левая часть трибун в осях   Н/1 – И/1

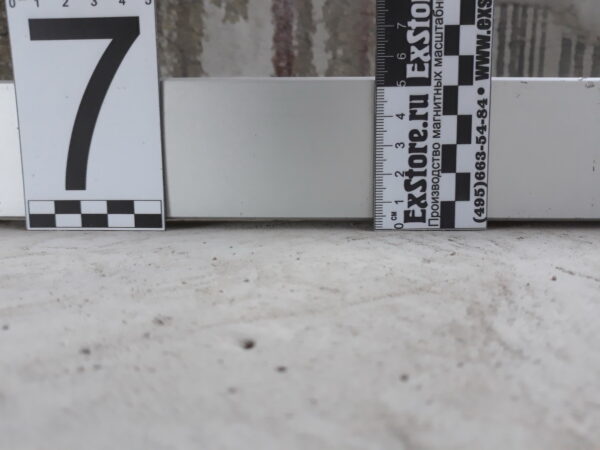

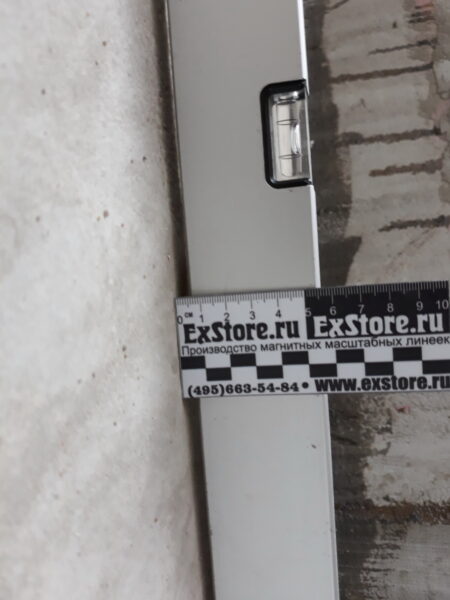

   1     3, 4               Л – К/1    + 9.900            8 мм

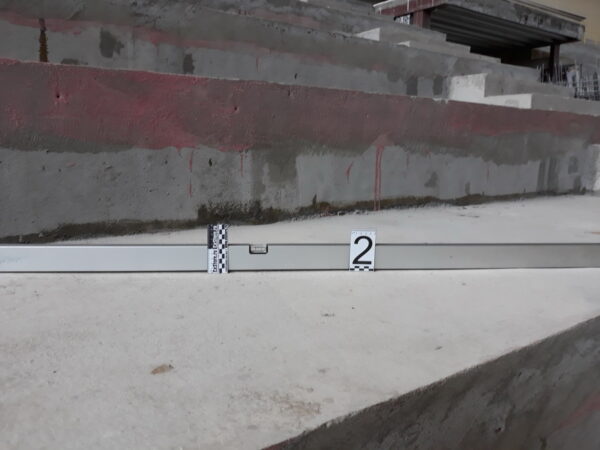

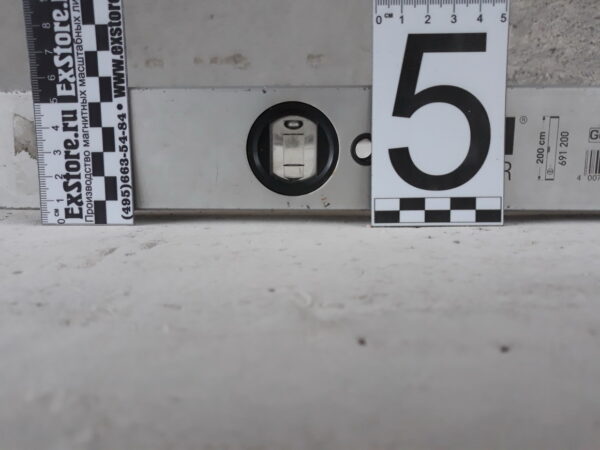

   2     5, 6               К – И/1    + 9.450            8 мм

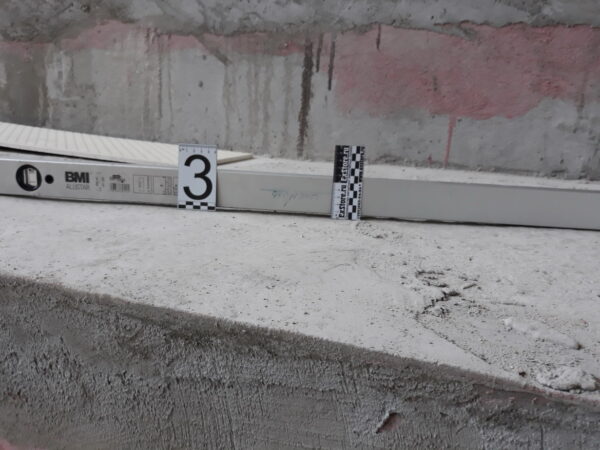

   3     7, 8               К – И/1    +10.800              8 мм
    Центральная часть трибун в осях И – Д

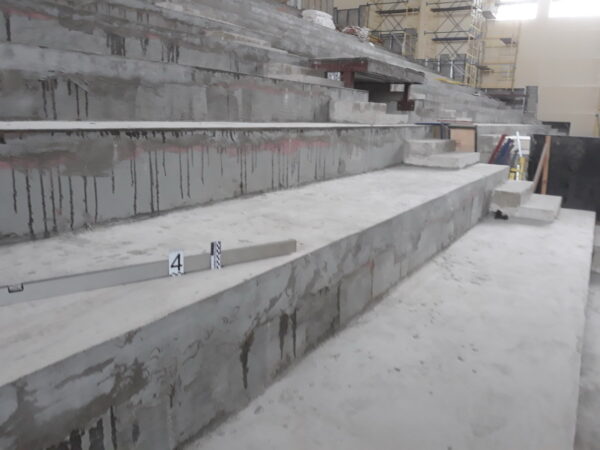

   4     9, 10               Е/1 – Е    +10.350             8 мм

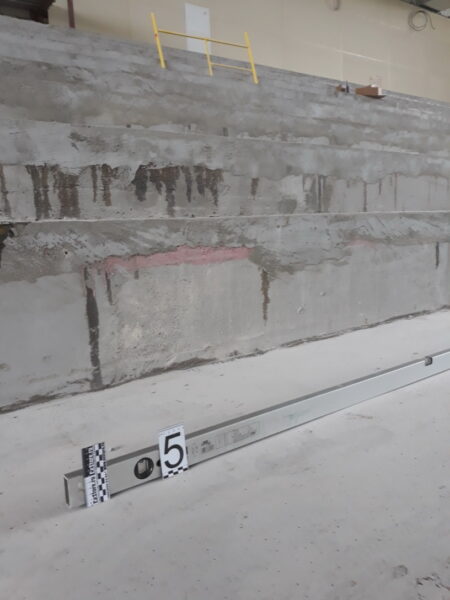

   5    11, 12               Е/1 – Е    +11.250             8 мм

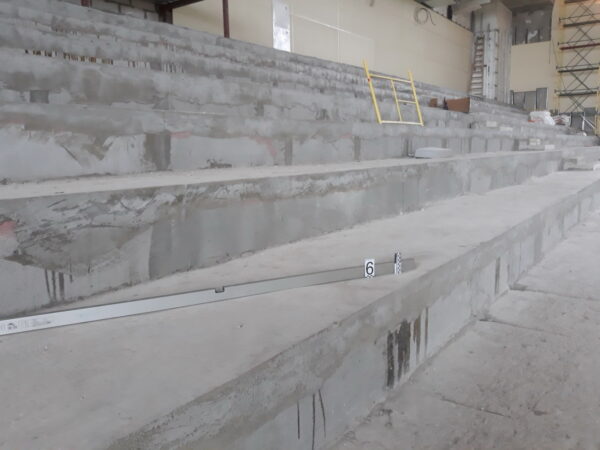

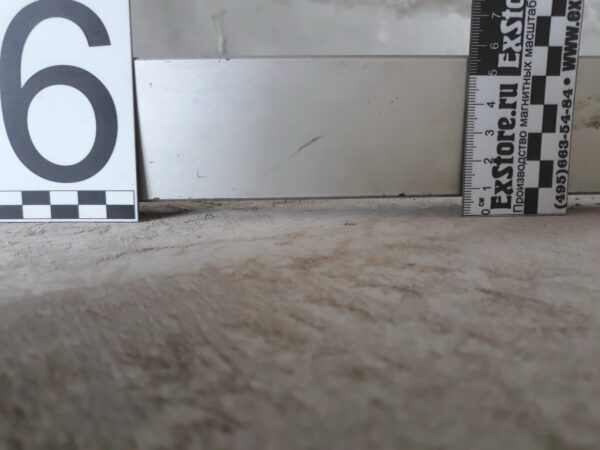

   6    13, 14               Е/1 – Е    +12.600             8 мм
Правая часть трибун в осях   Г/1 – А

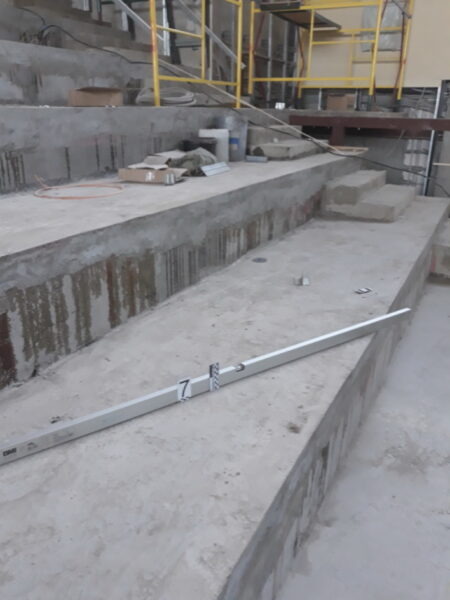

   7    15, 16               В – Б/1    +11.250             8 мм

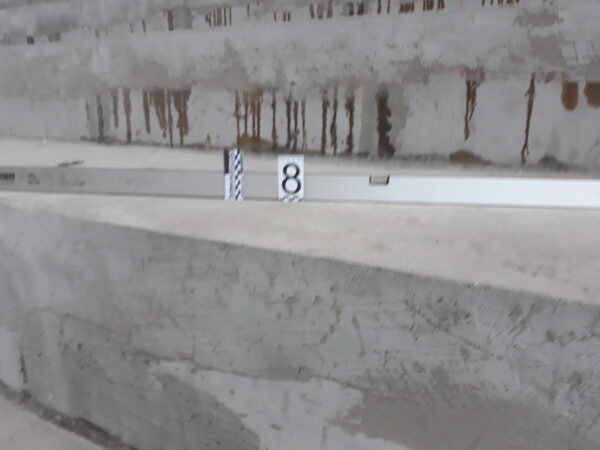

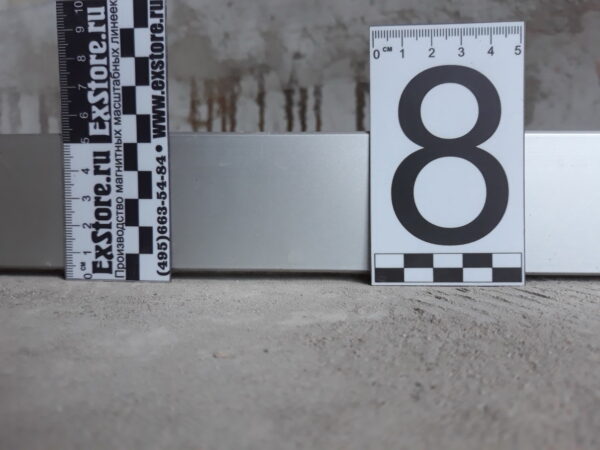

   8    17, 18               В – Б/1    +12.600             8 мм

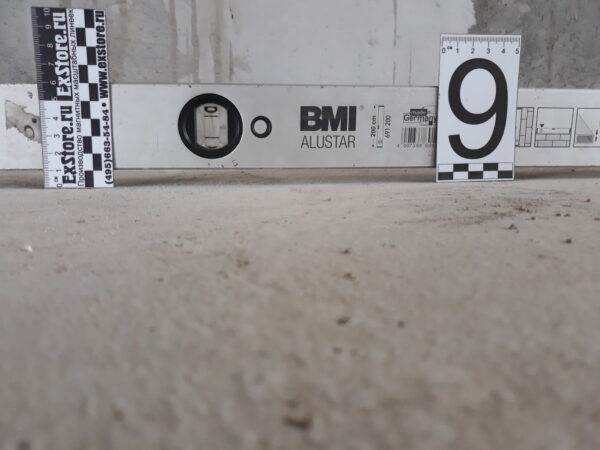

   9    19, 20               В – Б/1    +13.500           11 мм

Точки (места замеров) и величины  прочности цементно-песчаной стяжки    пола трибун, измеренные прибором ИПС – МГ4.03

                                                                                                                           Таблица 2.3

№ точки

замера



 № Фото



Оси по исполнительной схеме  (Приложение 3)

Отметки пола трибун Средний показатель прочности из 15 замеров, МПа (красным указаны значения ниже 15 МПа –допустимых по [12] )
  Левая часть трибун в осях   Н/1 – И/1
    1      35               К1 – К    + 9.900          34,5 МПа

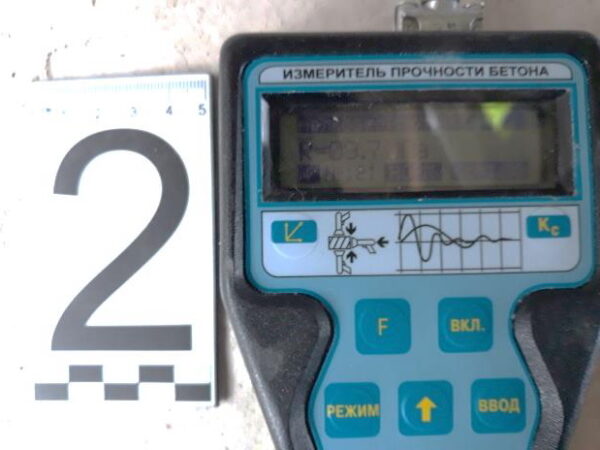

   2      36               К1 – К  + 10.350           9,7 МПа
   3      37               К1 – К   +11.250          14,0 МПа

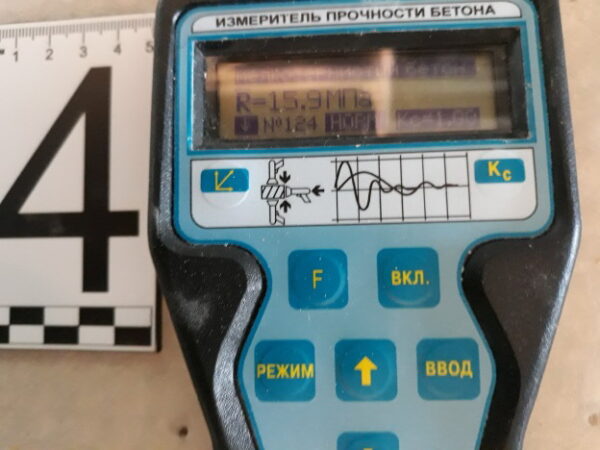

   4      38, 39                 Л1 – Л   +11,700          15,9 МПа
   5      40                 К1 – К   +12.150          10,6 МПа

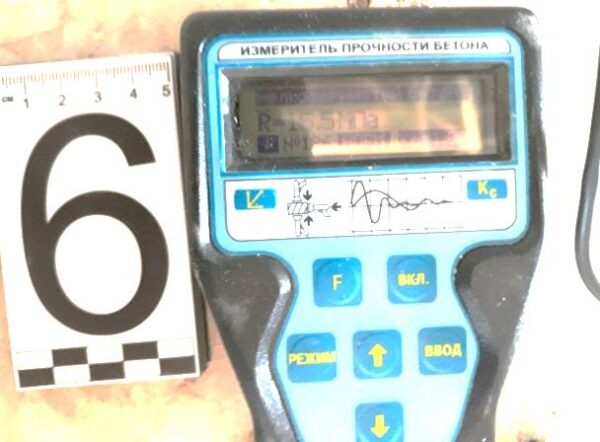

   6      41                 Л – К1   +12.600          15,5 МПа
   7      42                 К – И1   +13.050          16,8 МПа

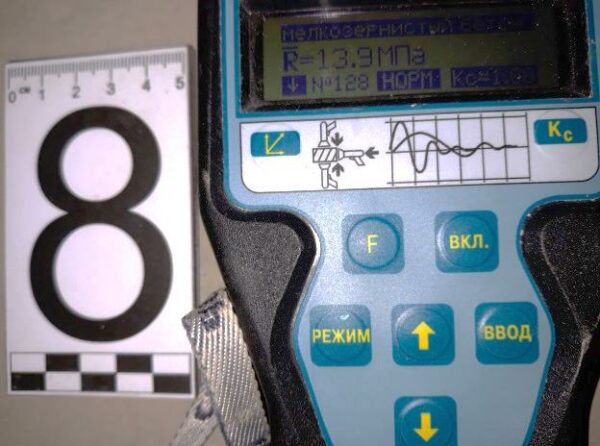

   8      43                 К1 – К   +13.950          13,9 МПа

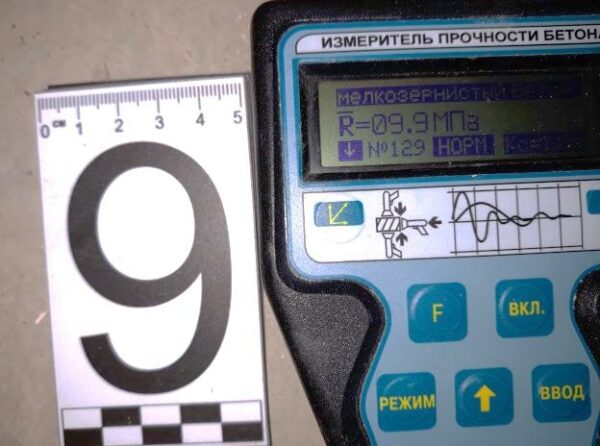

   9      44                 Л1 – Л   +14.400            9,9 МПа

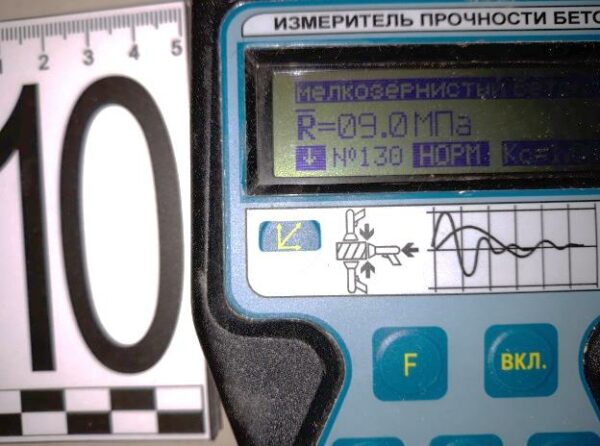

 10      45                 К – И1   +14.850            9,01 МПа

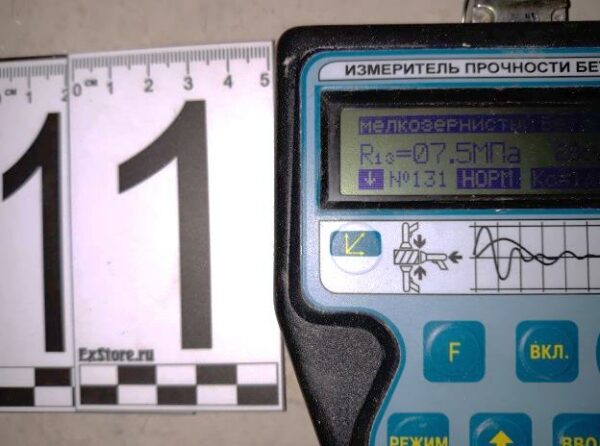

 11      46                 К1 – К   +15.300            7,5 МПа
    Центральная часть трибун в осях И – Д

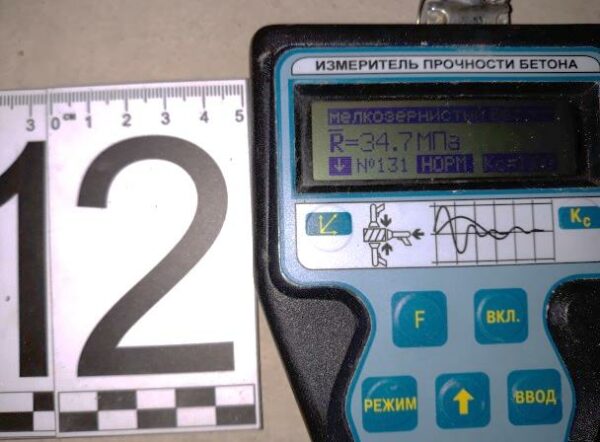

 12      47               Е/1 – Е     +9.450         34,7 МПа

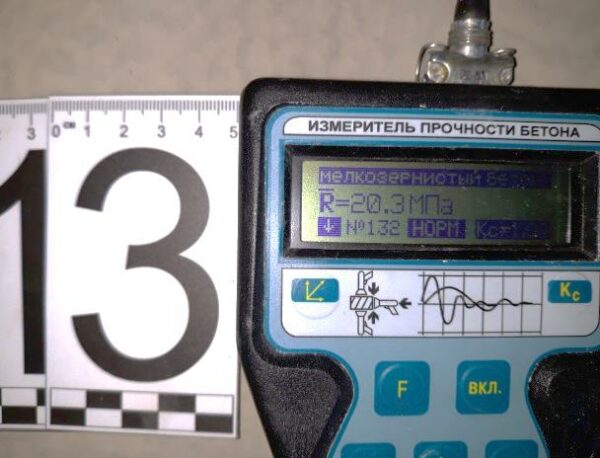

 13      48               Е – Д1     +9.900         20,3 МПа

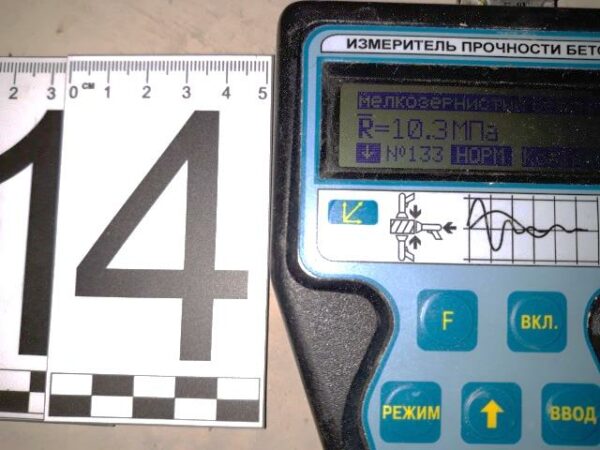

 14      49               Е/1 – Е    +10.350         10,3 МПа

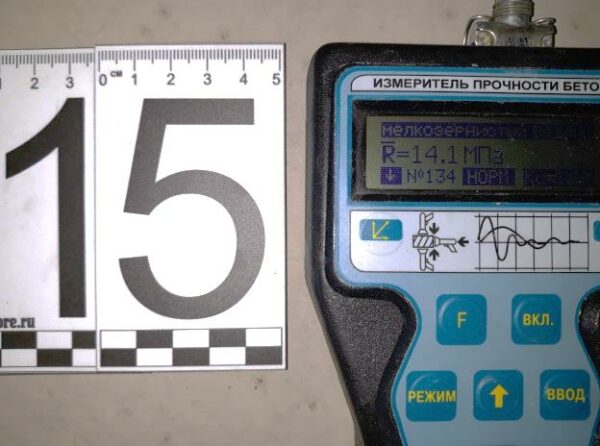

 15      50               Е/1 – Е    +10.800         14,1 МПа

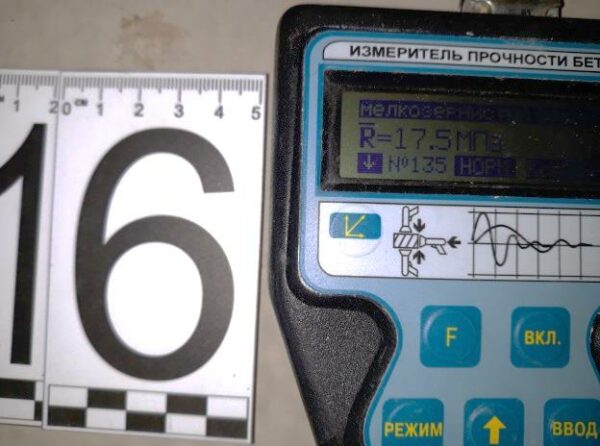

 16      51               Ж – Е1    +11.250         17,5 МПа

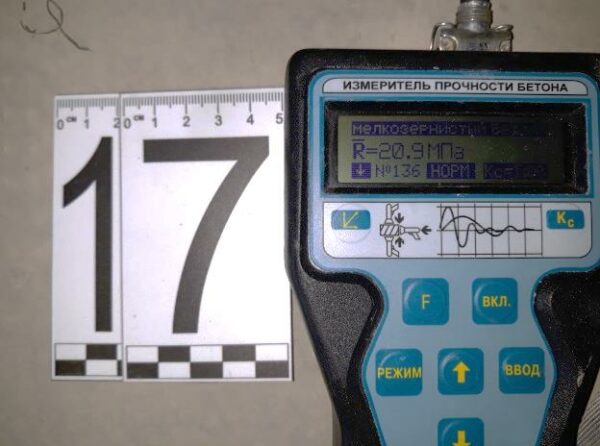

 17      52               Ж – Е1    +11.700         20,9 МПа

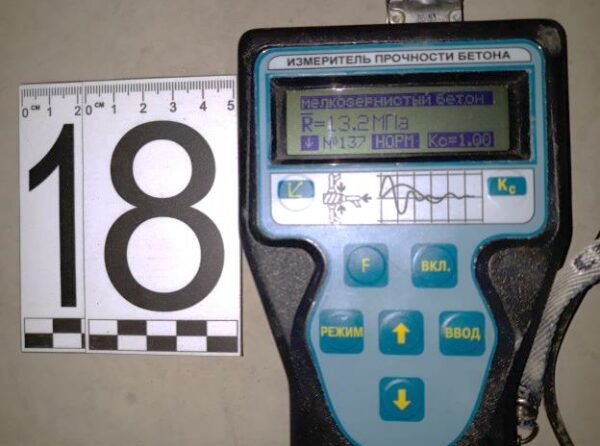

 18      53               Д/1 – Д    +12.150         13,2 МПа

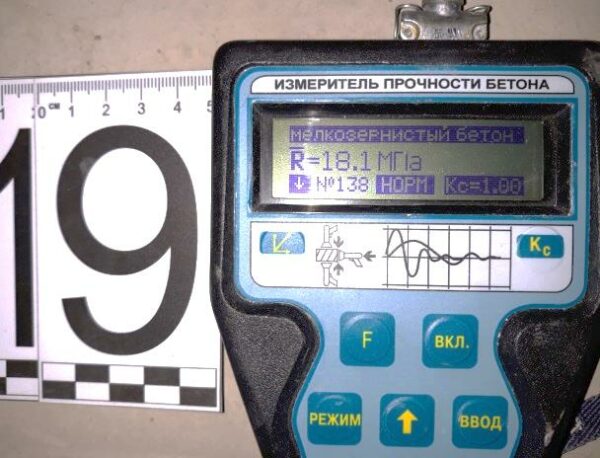

 19      54               Е/1 – Е    +12.600         18,1 МПа

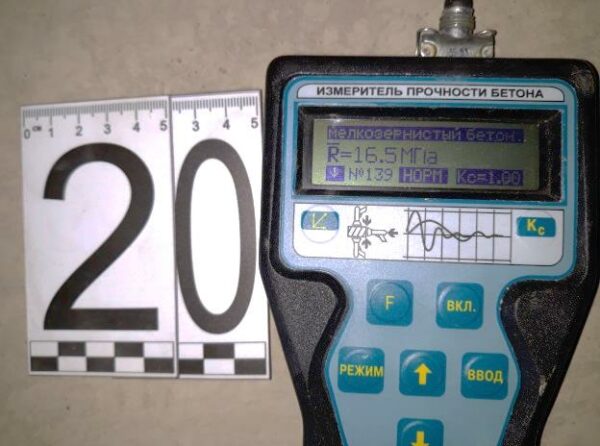

 20      55               Ж/1 – Ж    +13.050         16,5 МПа
 21      56               Д/1 – Д    +13.500         17,4 МПа

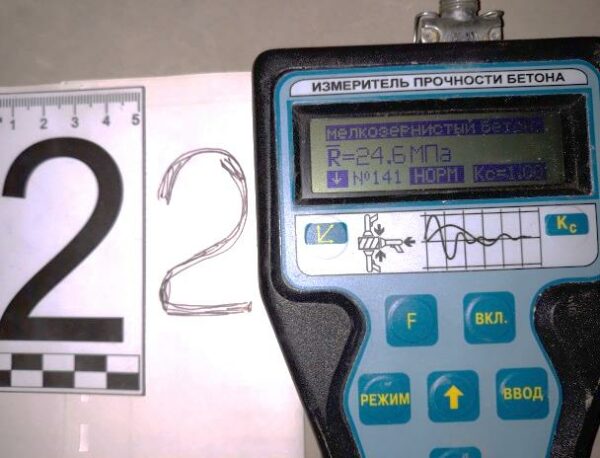

 22      57               Е/1 -Е    +13.950         24,5 МПа
 23      58               И – Ж/1    +14.400         11,1 МПа

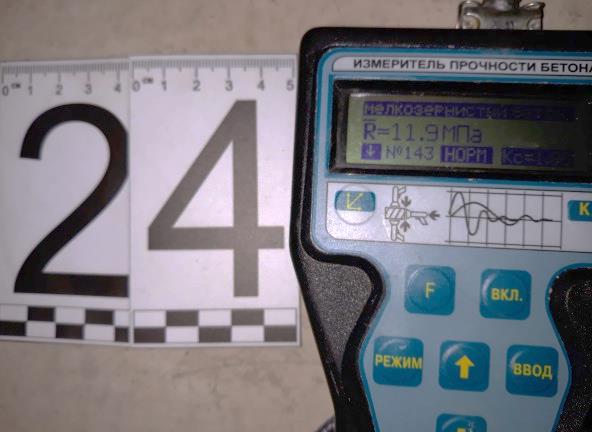

 24      59               Е/1 – Е    +14.850         11,9 МПа
 25      60               Д/1 – Д    +15.300         28,7 МПа
Правая часть трибун в осях   Г/1 – А
 26      61               В/1 – В     + 9.900         17,9 МПа
 27      62               В/1 – В    + 11.250         18,0 МПа
 28      63               В/1 – В    + 13.050         37,5 МПа
 29      64               Г/1 – Г    + 13.500         19,6 МПа

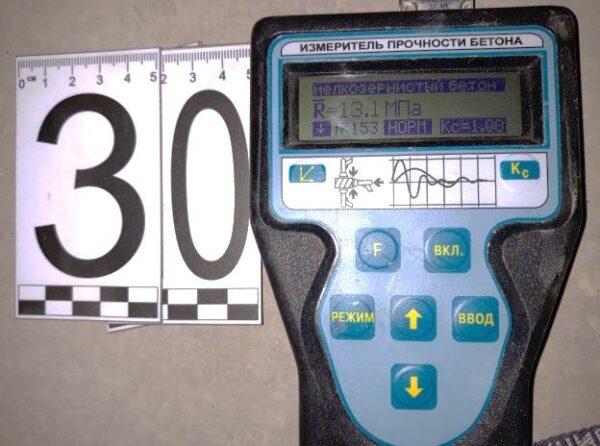

 30      65               В/1 – В    + 14.400         13,1 МПа

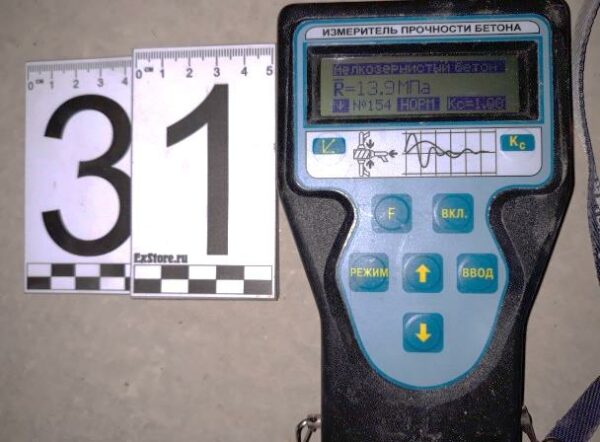

 31      66               Г/1 – Г    + 14.850         13,3 МПа

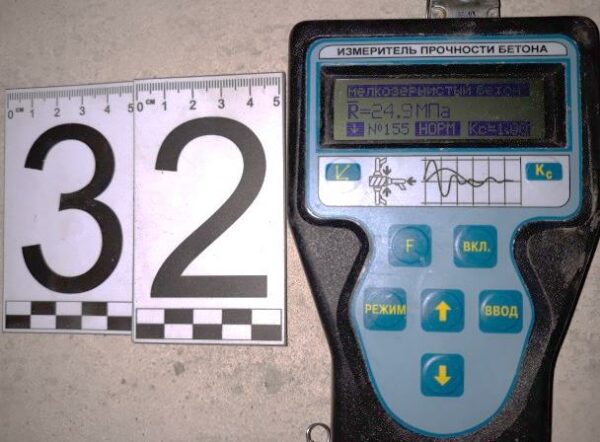

 32      67               Г – В/1    + 15.300         24,9 МПа



Точки (места замеров) и величины прочности стяжки на отрыв (адгезии)        пола трибун измеренные прибором ОНИКС – 1. АП (Адгезиметр)

                                                                                                                           Таблица 2.4

№ точки

замера



 № Фото



Оси по исполнительной схеме  (Приложение 3)

Отметки пола трибун Прочность стяжки на отрыв

МПа

    Центральная часть трибун в осях И – Д

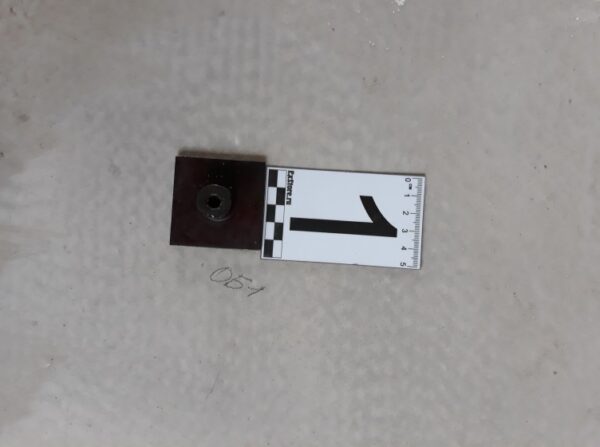

   1    68, 69               Ж – Е/1    + 14.850              0,5
Правая часть трибун в осях   Г/1 – А

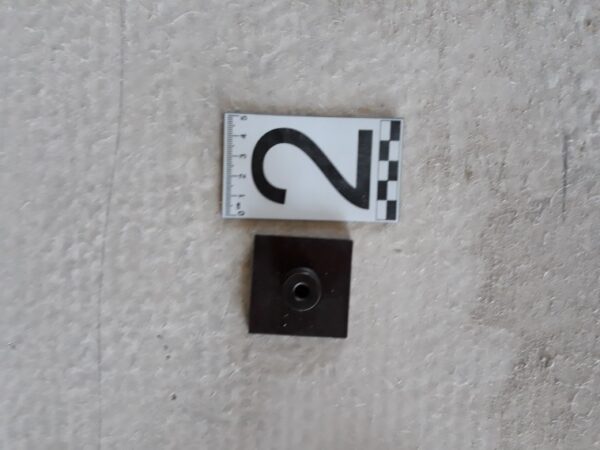

   2     70, 71               В/1 – В    + 10.800              1,2





  • Ведомость дефектов, повреждений и недоделок поверхностей конструкций трибун универсаль-ного зала объекта ФОК «Жаворонки», по адресу Московская область, Одинцовский район, 39 км. Минского шоссе

                                                                                                                                                                                                                                     Таблица 2



№ п/п



Характерные признаки дефектов, повреждений и недоделок конструкций, зафиксированные в результате обследования





№ Фото

Количест-венные пока-затели

дефектов

Места замеров на

чертежах (Прило-жения 1 и 2)

Нормативы и допуски

(причины дефектов и повреждений)

Категория технического состояния

    конструкции

 ( раздел 4)

 1. Цементно-песчаная стяжка пола трибун
 1.1 Отклонение поверхности стяжки от горизонтальной плоскости (просвет между контрольной 2-х метровой рейкой и проверяемой поверхностью)  3 – 20 До 7 – 11 мм Таблица № 1.1 величин замеров Не выполнены нормативные требования по допуску 4 мм согласно регламентам:              СП 29.133330.2011,     п.8.13 [12] и               СП 71.13330.2017, табл.8.15 [14].

(не соблюдение техно-логии выполнения ра-бот).

Ограничено-работоспособное

(без снижения несущей способности)

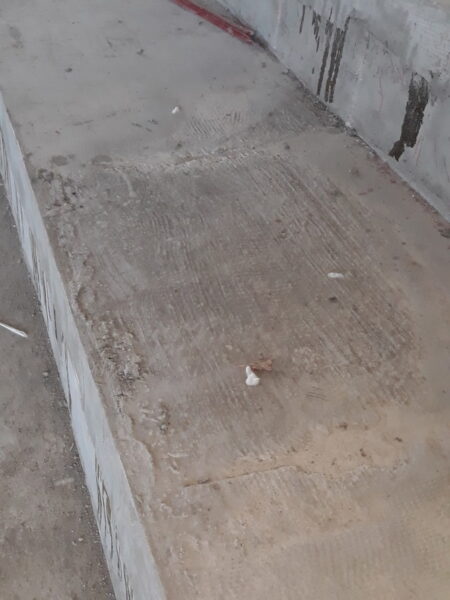

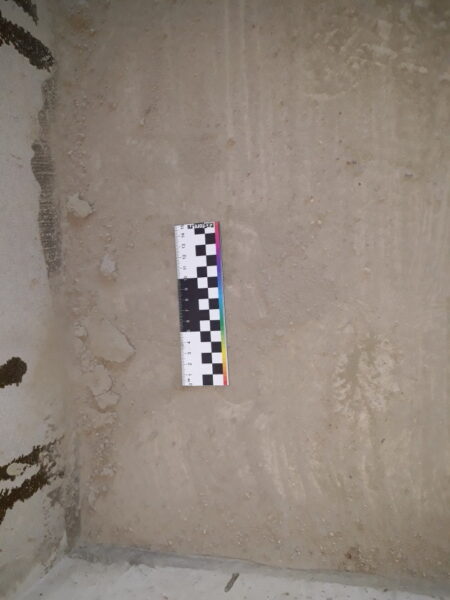

 1.2 Поверхность покрытия имеет выбоины, волны, приподнятые кромки, нашлепки, выраженную структурность и другие неровности

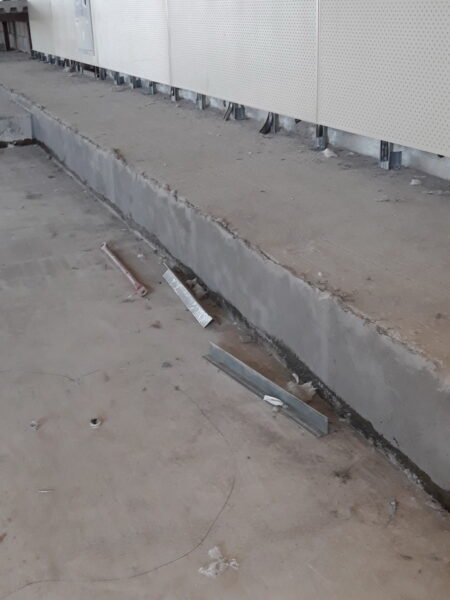

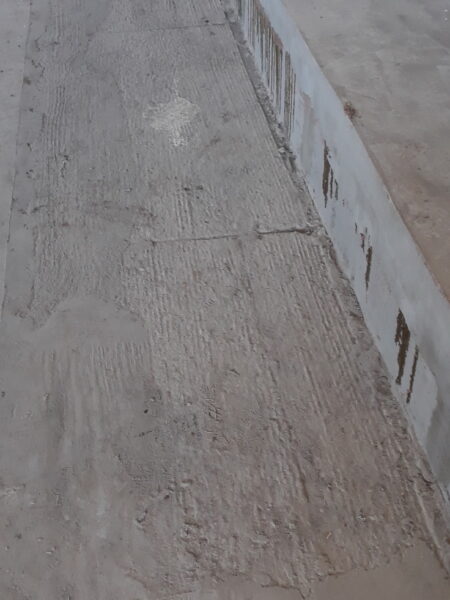

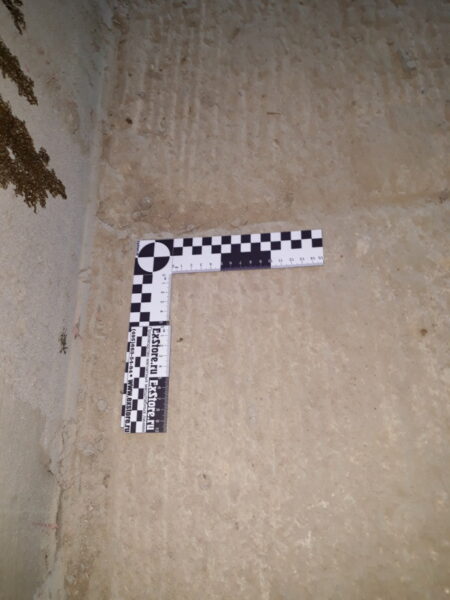

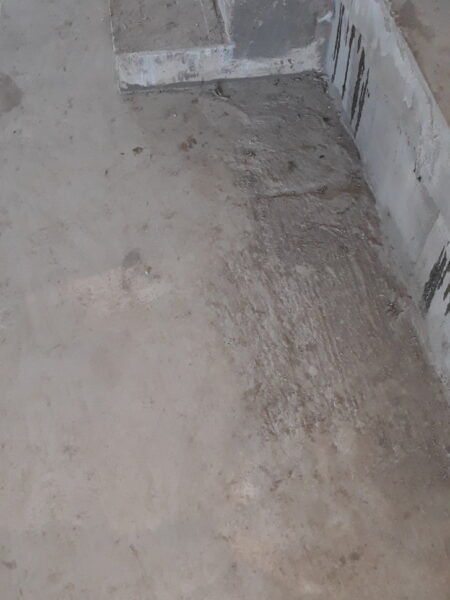

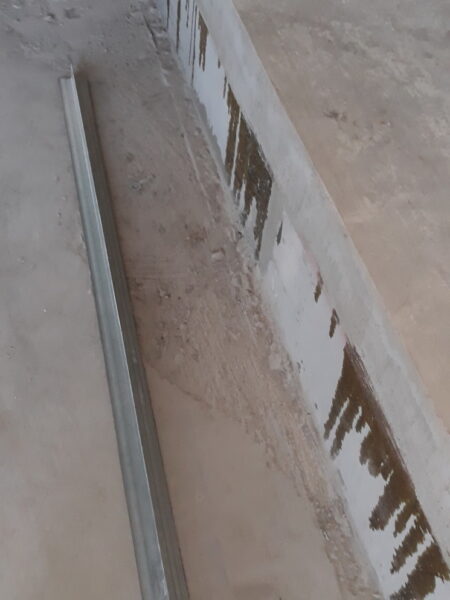

7, 8, 10, 14,18, 20, 26 -34 на 50% всех поверхнос-тей  Дефекты на 50% всех поверхно-стей Не выполнены нормативные требования (не допустимые дефекты) согласно регламенту:                            СП 71.13330.2017, табл.8.15 [14].

(не соблюдение техно-логии выполнения ра-бот).



Ограничено-работоспособное

(без снижения несущей способности)

 1.3 Прочность цементно-песчаных растворов не соответствует нормативным, в том числе:

– для выравнивающих стяжек должны быть не ниже 15 МПа, что соблюдается на 56% площади стяжки;











– для монолитных стяжек под полимерные покрытия должны быть не ниже 20 МПа, что соблюдается на 25% площади стяжки;

35 – 66



Не соблюда-ется

на 44% площади пола



Не соблюда-ется на 75% площади пола

Таблица № 1.2 величин замеров Не выполнены нормативные требования по прочности стяжек на большей части поверхности пола, согласно регламентам:              СП 29.133330.2011,     п.п.8.3-8.4 [12].

(не соблюдение техно-логии выполнения ра-бот).

Ограничено-работоспособное

(без снижения несущей способности)

1.4 Толщина стяжки: не соответствует нормативным и не соблюдалась при устройстве в соответствии с расчетными проектными величинами.









На всех горизонтальных поверх-ностях Исполнительная съемка вертикальных отметок стяжки (Приложе-ние 3) На 100% поверхностях согласно чертежей Приложе-ний 2 и 3. Не выполнены нормативные требования согласно регламенту:                            СП 71.13330.2017, табл.8.4.2 [14].

(не соблюдение техно-логии выполнения ра-бот).

Ограничено-работоспособное (без снижения несущей способности)
 2 Штукатурка вертикальных поверхностей трибун

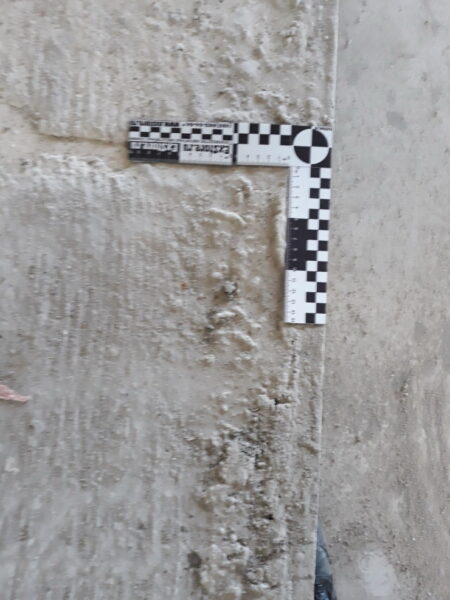

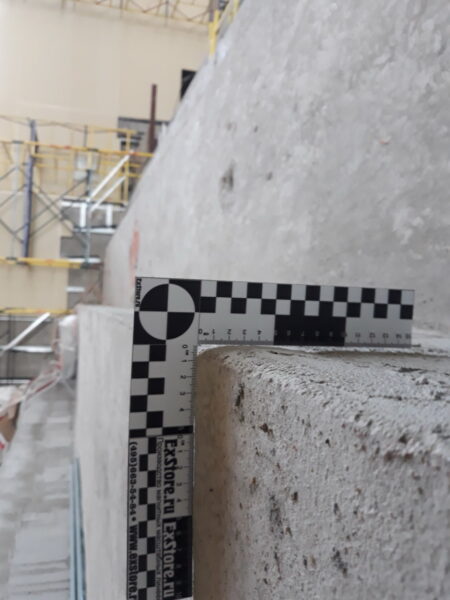

2.1 Отклонения по вертикали оштукатуренных поверхностей тумб трибун, не соблюдается угол 90 град. с горизонтальной поверхностью – на 50 % поверхностях.

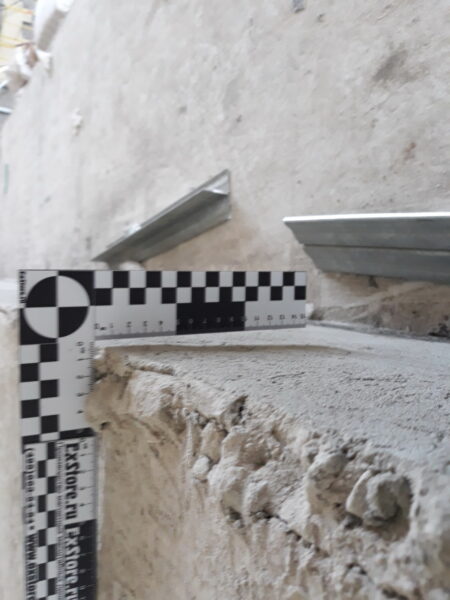

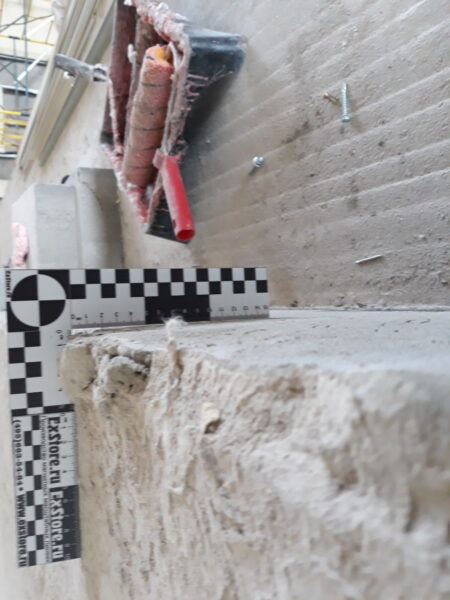

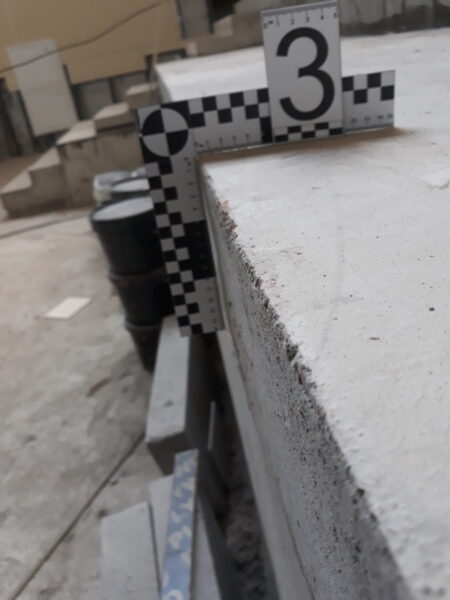

21 – 25 До 15 мм Дефекты на 50% всех поверхно-стей Не выполнены нормативные требования (не более 2 мм на 1 м для улучшен-ной штукатурки) согласно регламенту:                            СП 71.13330.2017, табл.7.4 [14],

ТР 122-01, п.6.1.2 [15].

(не соблюдение техно-логии выполнения ра-бот).

Ограничено-работоспособное (без снижения несущей способности)
2.2 Неровности оштукатуренной поверхности, не обработанные поверхности с выраженной структурностью. 11, 13, 15, 17, 19, 21 – 25 Более чем на 50% вертикаль-ных площадях До 50% всех поверхно-стей Не выполнены нормативные требования (не более 2шт.неровностей глубиной (высотой до 3мм для улучшенной штукатурки).

СП 71.13330.2017, табл.7.4 [14];

ТР 122-01, разд.6 [15].

Ограничено-работоспособное





  1. ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
  2. На основании выполненногообследования поверхностей цементно-песчаной стяжки пола и штукатурки вертикальных стенок трибун универсального зала объекта ФОК «Жаворонки» по адресу: Московская область, Одинцовский район, 39 км. Минского шоссе, с целью проверки и оценки фактического технического состояния конструкций, получены:

– фактические данные о выявленных дефектах, повреждениях и недоделках (далее дефектов) конструкций стяжки пола и штукатурки вертикальных стенок трибун;

– составлена подробная ведомость дефектов, с фото фиксацией отдельных участков;

–  составлены общие выводы с рекомендациями по устранению дефектов;

– получены объективные ответы на вопросы Заказчика, в том числе с нормативным обоснованием.



  1. Вопрос: Проверка качества выполненных работ, состояния материалов, наличия повреждений, трещин, высолов, сколов, неровностей, выявление несоответствия материалов требованиям документации.

Ответ: В результате визуального и инструментального обследований технического состояния поверхностей цементно-песчаной стяжки пола трибун универсального зала, выявлены дефекты конструкций по следующим показателям:

– максимальные отклонения поверхности стяжки от горизонтальной плоскости (до контрольной 2 метровой рейки) составляют до 7- 11 мм по всей площади стяжки;

– поверхности стяжки имеют многочисленные выбоины, волны, приподнятые кромки, нашлепки, выраженную структурность и другие неровности пола на 50% площади ;

-показатели прочности примененных цементно-песчаных растворов не соответствуют нормативным величинам на следующих площадях стяжки:

  • для выравнивающих стяжек должны быть не ниже 15 МПа, что не соблюдается на 44% площадей стяжки;
  • для монолитных стяжек под полимерные покрытия должны быть не ниже 20 МПа, что не соблюдается на 75% площадей стяжки.

– толщины стяжки не соответствуют нормативным величинам и не соблюдались исполнителем работ (при устройстве стяжки) на 100% площади в соответствии с проектными отметками, что подтверждает исполнительная съемка вертикальных отметок горизонтальных поверхностей (Приложение 3), предоставленная Заказчиком.

В результате визуального и инструментального обследований технического состояния поверхностей штукатурки стенок трибун универсального зала, выявлены основные дефекты конструкций по следующим показателям:

– отклонения по вертикали оштукатуренных поверхностей до 15 мм на площадях до 50% поверхностей;

– местные неровности оштукатуренной поверхности с выраженной структурностью на площадях до 50% поверхностей.

Отклонения от вертикали поверхности штукатурки по фактическим отметкам не совпадают с проектными отметками, что подтверждает «Исполнительная схема плановых отметок для вертикальных поверхностей» (Приложение 2), предоставленная Заказчиком.

Трещин, высолов и сколов поверхностей – не обнаружено.

Прочность сцепления (адгезия) стяжек на основе цементного вяжущего на отрыв (адгезию) составляет выше 0,6 МПа [12],[14], что в пределах допуска.



  1. Вопрос:«Соответствует ли качество выполненных работ по устройству цементно-песчаной стяжки нормативной документации?».

Ответ: Для каждого выявленного в результате обследовании дефекта, в «Ведомости дефектов» приведены нормы и допуски со ссылками на актуальные нормативные документы, которые подтверждают наличие фактических дефектов; в свою очередь для каждого дефекта установлена, согласно [12], нормативная категория технического состояния конструкции:

  1. Ограниченно работоспособное состояние – для 6 видов дефектов (Таблица 1.1).

Результаты выполненного обследования подтвердили, что для всех случаев обнаруженных дефектов, выполненные работы не соответствуют требованиям нормативного уровня технического состояния конструкций [12], и, следовательно, не обеспечено качество работ, не обеспечено соответствие выполненных работ рабочей документации.



  1. Вопрос: «Выявление дефектов поверхностей, выявление нарушений технологии работ»

Ответ: Выявленные дефекты цементно-песчаной стяжки пола и штукатурки вертикальных стенок конструкций трибун подтверждены превышением нормативных допусков, указанных с ссылками на конкретные разделы нормативных документов и указанные в ведомости дефектов.

В целом, полученные данные обследования позволяют утверждать, что выявленные дефекты появились в результате нарушения технологии выполнения работ.



  1. Вопрос:«Составление заключения с выводами и рекомендациями»

Ответ: Полученные результаты показывают (Таблица.2.1), что в результате обследования объекта ФОК «Жаворонки», обнаружены 6 видов дефектов, повреждений и недоделок (далее по тексту-«дефекты»), которым согласно нормативу [12] установлены следующие категории технического состояния (Раздел 1.4):

«Ограниченно работоспособное состояние».

Для категории «Ограниченно работоспособное состояние» необходимо  восстановление (Раздел 4) – комплекс мероприятий, обеспечивающий повышение эксплуатационных качеств конструкций, пришедших в ограниченно работоспособное состояние, до уровня их первоначального состояния.

Также  рекомендуется выполнить восстановительные работы (как необходимость исправления дефектов и приведения поверхностей к проектным отметкам), без выполнения которых нельзя достигнуть нормативного уровня технического состояния (категория технического состояния строительных конструкций, при котором количественные и качественные значения параметров всех критериев оценки технического состояния соответствуют требованиям нормативных документов (СНиП, ТСН, ГОСТ, ТУ, и т.д., Раздел 4) для конструкций стяжки пола и штукатурных поверхностей стенок трибун.



  1. Рекомендациипо восстановительным работам и мероприятиям устранения дефектов и недоделок.

Для восстановительных работ, устранения дефектов и недоделок поверхностей несущих конструкций трибун, рекомендуются следующие работы и мероприятия:

6.1 Для приведения фактических поверхностей к проектным отметкам, целесообразно использовать исполнительные схемы отметок (съемка фактических отметок поверхностей), предоставленные Заказчиком: для стяжки пола – «Исполнительная схема высотных отклонений» (Приложение 3), для штукатурки стенок – «Исполнительная cхема плановых отклонений» (Приложение 2). Все необходимые объемы работ рассчитываются как разница между проектными отметками (ПО) и соответствующими отметками в исполнительных схемах (Приложения 2 и 3), вместе с тем рекомендуется выполнить следующие работы для горизонтальных поверхностей (приведение отметок к проектным показателям):

6.2   Механическое снятие (срубка, фрезеровка, шлифовка) слоев стяжки в местах наплывов и превышений ПО, на глубину, необходимую для минимально допустимого слоя последующей стяжки – выполнить на 100% площади всех горизонтальных поверхностей.

При назначении толщины снимаемого слоя и будущего восстанавливаемого слоя стяжки, следует учитывать нормативное требование ([12] разд.8.2) минимальной толщины 20 мм для цементно-песчаных стяжек и возможности современных высокопрочных (до 35 МПа) выравнивающих смесей с возможностью формирования слоев от 5мм (например Ceresit CN 88» или аналогичные смеси).

Результатом указанных работ одновременно достигается устранение дефектов: «выбоины, наплывы, выраженная структурность поверхности», где все перечисленные дефекты устраняются за счет снятия излишних слоев.

Результатом указанных работ также одновременно достигается устранение дефектов «отклонения по прочности стяжки» (участки с наименьшей прочностью, менее 15 МПа, в результате фактических тонких, менее 5мм, участков слоев стяжки), гду перечисленные дефекты устраняются за счет снятия излишних слоев.

6.3 Нанесение грунтовки с высокой адгезией на подготовленные и предварительно обеспыленные горизонтальные поверхности (типа «Бетон-контакт KNAUF», «Ceresit бетонконтакт CT 19», и др.) – выполнить на 100% площади всех горизонтальных поверхностей.

6.4 Устройство стяжки из высокопрочных выравнивающих смесей (типа «Ceresit CN 88, СN 76» и др.) согласно ПО в соответствии с рабочей документацией – выполнить 100% площади всех горизонтальных поверхностей.

6.5 Рекомендуется выполнить следующие работы для вертикальных поверхностей (приведение поверхностей к проектным отметкам и нормативной поверхности):

6.6   Механическое снятие (срубка, фрезеровка, шлифовка) слоев штукатурки в местах наплывов и превышений от ПО, на глубину, необходимую для минимально допустимого слоя последующей штукатурки –выполнить на 50% площади всех вертикальных поверхностей (в соответствии с исполнительной схемой Приложения 2).

6.7 Нанесение грунтовки с высокой адгезией на подготовленные и предварительно обеспыленные вертикальные поверхности (типа «Бетон-контакт KNAUF», «Ceresit CT 19», или аналогичными)- выполнить на 100 % площади всех вертикальных поверхностей.

6.8 Устройство штукатурки и перезатирки из цементно-песчаных смесей высокой прочности (типа «Ceresit CN 83», «Vetonit», KNAUF» или анологичными) согласно ПО в соответствии с рабочей документацией – выполнить на 50% площади всех вертикальных поверхностей.

6.9 Рекомендованные выше технологии и материалы необходимо согласовать с требованиями рабочей документации для последующих проектных финишных покрытий пола и стенок трибун.

6.10 Рекомендуется также рассмотреть альтернативный (к п.6.2) вариант для фактических горизонтальных поверхностей стяжки: согласование с генеральным проектировщиком изменение проектных отметок стяжки, с целью сокращения толщины снимаемой стяжки и, как следствие, оптимизации затрат по производству работ на восстановление поверхностей.



  1. Перечень используемой нормативно-технической

документации

1.                   Федеральный закон от 30.12.2009 N 384-ФЗ (ред. от 02.07.2013) “Технический регламент о безопасности зданий и сооружений”.

2.                   Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 29.07.2017) “Технический регламент о требованиях пожарной безопасности” (с изм. и доп., вступил в силу с 31.07.2018).

3.                   Федеральный закон от 31.05.2001 № 73-ФЗ (ред. № 9 от 08.03.2015)                                  «О государственной судебно-экспертной деятельности в российской федерации».

4.                   Приказ Росстандарта № 831 от 17.04.2019 «Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

5.                  ГОСТ 31937-2011. Межгосударственный стандарт. Здания и сооружения. Правила обследования и мониторинга технического состояния.

6.                   ГОСТ 26433.2-96 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.

  1. ГОСТ 27751-2014. Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения”, введен с 01.07.2015г
  2. ВСН 57-88 (р) Ведомственные строительные нормы. Положение по техническому обследованию жилых зданий- М.: ФГУП ЦПП, 2006. – 92 с.
  3. ВСН 48-86 (р) Ведомственные строительные нормы. Правила безопасности при   проведении обследования жилых зданий-М.: ФГУП ЦПП, 2003-20 с.
  4. СП 13-102-2003. Свод правил по проектированию и строительству. Правила обследования несущих строительных конструкций зданий и сооружений-М.: Госстрой,2011г.
  5. СП 20.13330.2016. (СНиП 2.01.07-85) Свод правил по проектированию и строительству. Нагрузки и воздействия. М.: Минстрой, 2016г.
  6. СП 29.13330.2011 Свод правил по проектированию и строительству. Полы. с Измен. № 1 от 15.11.2017г.
  7. СП 70.13330.2012, с Изменен № 1,3 от 2017г) Свод правил. Несущие и ограждающие конструкции.
  8. СП 71.13330.2017 Свод правил. Изоляционные и отделочные покрытия»
  9. ТР 122-01 «Технические рекомендации по технологии штукатурных работ внутри зданий», введен с 01.01.2002 г.

Приложение 1

Фотофиксация

.

Фото 1.   Общий вид несущих конструкций трибун из монолитного бетона.

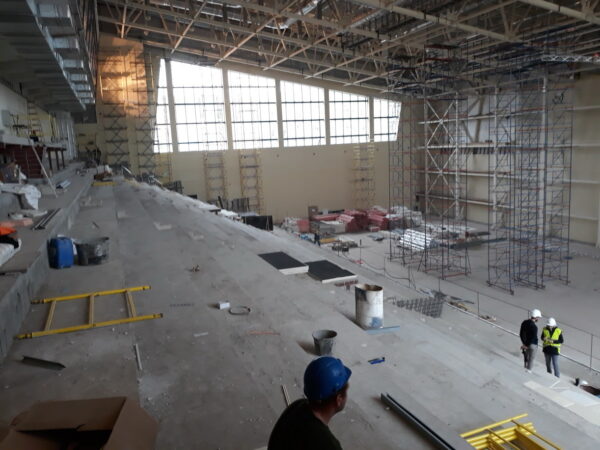

Фото 2.   Общий вид универсального зала со стороны трибун.

Фото 3.  Позиция №1 контрольного уровня 2м проверки горизонта стяжки.

Фото 4.  Позиция №1 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =7 мм.

Фото 5.  Позиция №2 контрольного уровня 2м проверки горизонта стяжки.

Фото 6.  Позиция №2 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =7 мм.

Фото 7.  Позиция №3 контрольного уровня 2м проверки горизонта стяжки.

Фото 8.  Позиция №3 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =7 мм.

Фото 9.  Позиция №4 контрольного уровня 2м проверки горизонта стяжки.

Фото 10.  Позиция №4 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =7 мм.

Фото 11.  Позиция №5 контрольного уровня 2м проверки горизонта стяжки.

Фото 12.  Позиция №5 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =7 мм.

Фото 13.  Позиция №6 контрольного уровня 2м проверки горизонта стяжки.

Фото 14.  Позиция №6 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =7,5 мм.

Фото 15.  Позиция №7 контрольного уровня 2м проверки горизонта стяжки.

Фото 16.  Позиция №7 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =4,0 мм.

Фото 17.  Позиция №8 контрольного уровня 2м проверки горизонта стяжки.

Фото 18.  Позиция №8 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =4,0 мм.

Фото 19.  Позиция №9 контрольного уровня 2м проверки горизонта стяжки.

Фото 20.  Позиция №9 контрольного уровня 2м проверки горизонта стяжки.

Максимальное отклонение от проектного горизонта стяжки =11,0 мм.

Фото 21.   Отсутствие прямого угла между горизонтальной и вертикальной поверхностями.

Фото 22.   Отсутствие прямого угла между горизонтальной и вертикальной поверхностями.

Фото 23.   Отсутствие прямого угла между горизонтальной и вертикальной поверхностями. Наплывы бетона на горизонтальной поверхности.

Фото 24.   Отсутствие прямого угла между горизонтальной и вертикальной поверхностями. Наплывы бетона на горизонтальной поверхности.

Фото 25.   Отсутствие прямого угла между горизонтальной и вертикальной поверхностями.

Фото 26. Наплывы и неровности горизонтальной поверхности

Фото 27. Неровности и выбоины на горизонтальной поверхности

Фото 28. Неровности и наплывы на горизонтальной поверхности

Фото 29. Неровности и наплывы и выраженная структурность на горизонтальной поверхности.

Фото 30. Неровности и наплывы и выраженная структурность на горизонтальной поверхности.

Фото 31. Неровности, наплывы, выраженная структурность,

прерывание стяжки на горизонтальной поверхности.

Фото 32. Неровности, наплывы, отсутствие оформленных граней меж

ду горизонтальной и вертикальной поверхностями.

Фото 33. Неровности, наплывы, выраженная структурность,

неравномерность стяжки на горизонтальной поверхности

Фото 34. Неровности, наплывы, выраженная структурность,

неравномерность стяжки на горизонтальной поверхности.

Фото 35.  Показатель прочности 34,5 МПа в точке № 1

Фото 36.  Показатель прочности 09,7 МПа в точке № 2

Фото 37.  Показатель прочности 14,0 МПа в точке № 3

Фото 38. Общий вид прибора ИПС-МГ 4.03

Фото 39.  Показатель прочности 15,9 МПа в точке № 4

Фото 40.  Показатель прочности 10,6 МПа в точке № 5

Фото 41.  Показатель прочности 15,5 МПа в точке № 6

Фото 42.  Показатель прочности 16,8 МПа в точке № 7

Фото 43.  Показатель прочности 13,9 МПа в точке № 8

Фото 44.  Показатель прочности 09,9 МПа в точке № 9

Фото 45.  Показатель прочности 09,0 МПа в точке №10

Фото 46.  Показатель прочности 07,5 МПа в точке №11

Фото 47.  Показатель прочности 34,7 МПа в точке №12

Фото 48.  Показатель прочности 20,3 МПа в точке №13

Фото 49.  Показатель прочности 10,3 МПа в точке №14

Фото 50.  Показатель прочности 14,1 МПа в точке №15

Фото 51.  Показатель прочности 17,5 МПа в точке №16

Фото 52.  Показатель прочности 20,9 МПа в точке №17

Фото 53.  Показатель прочности 13,2 МПа в точке №18

Фото 54.  Показатель прочности 18,1 МПа в точке №19

Фото 55.  Показатель прочности 16,5 МПа в точке №20

Фото 56.  Показатель прочности 17,4 МПа в точке №21

Фото 57.  Показатель прочности 24,5 МПа в точке №22

Фото 58.  Показатель прочности 11,1 МПа в точке №23

Фото 59.  Показатель прочности 11,9 МПа в точке №24

Фото 60.  Показатель прочности 28,7 МПа в точке №25

Фото 61.  Показатель прочности 17,9 МПа в точке №26

Фото 62.  Показатель прочности 18,0 МПа в точке №27

Фото 63.  Показатель прочности 37,5 МПа в точке №28

Фото 64.  Показатель прочности 19,6 МПа в точке №29

Фото 65.  Показатель прочности 13,1 МПа в точке №30

Фото 66.  Показатель прочности 13,3 МПа в точке №31

Фото 67.  Показатель прочности 24,9 МПа в точке №32

Фото 68.   Наклеенный на стяжку образец № 1 перед испытанием на отрыв.

Фото 69.    Показатель прочности на отрыв образца № 1 стяжки = 0,5 МПа

Фото 70.   Наклеенный на стяжку образец № 2 перед испытанием на отрыв.

Фото 71.    Показатель прочности на отрыв образца № 2 стяжки = 1,2 МПа
