Обследования покрытий детских игровых площадок

Обследование покрытий детских игровых площадок в районе Раменки, ЗАО гор. Москвы, с целью оценки их фактического технического состояния и условий обеспечения безопасности при падении.

Заказчик: «ГБУ «ХХХХХХХХХ» района Раменки

Основание: Договор № О/97/2019 от 09. 10. 2019г.

1.1. Основание для проведения обследования.

Предмет и состав обследования.

Настоящее Заключение эксперта выполнено на основании Договора № О/97/2019 от «09»10.2019 года. Заказчик ГБУ «ХХХХХХХХХ» района Раменки, исполнитель ООО «Стройэкспертиза», лицензионные документы представлены в Приложении 4.

Предмет договора – экспертиза по результатам обследования покрытий детских игровых площадок в районе Раменки, ЗАО гор. Москвы, с целью оценки их фактического технического состояния и условий обеспечения безопасности при падении.

Объекты обследования- детские игровые комплексы по адресам:

1. Мичуринский проспект, д. 44, корп. 1;

2. ул. Пырьева, д. 7А;

3. 3-й Сетуньский проезд, д.1.

Состав обследования:

  1. Изучение исходной документации, предоставленной Заказчиком, в том числе по запросу Эксперта.
  2. Выезд на объект, выполнение визуального обследования, необходимые измерения с оборудованием, фото-фиксацией конструкций объекта.
  3. Обработка полученных материалов обследования: оформление текстового и наглядного материалов, ведомости освидетельствования конструкций.
  4. Составление и оформление результата работы: альбома «Заключение эксперта».

При выполнении своих профессиональных обязанностей специалист-эксперт исходил из факта достоверности материалов, предоставленных Заказчиком, натурного вида и фактического состояния конструкций на момент обследования, требований нормативных документов актуальных на настоящее время. Специалист не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Специалист не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов и натурного объекта.

1.2 Исходная документация по объектам обследования.

Исполнителем у заказчика была запрошена вся исходная документация по обследуемым объектам. Часть документации уточнялось и собиралась с представителями Заказчиком в рамках подготовительной работы. Перечень исходной документации переданной исполнителю, по объектам обследования, представлен в Таблице 1.

Перечень исходной документации по объекту

Таблица 1

№ п/п Наименование документации,

запрошенной у заказчика

Предос-ставленаНе

предос-тавлена

Примечания.

Место хранен-

ния докумен-тов.

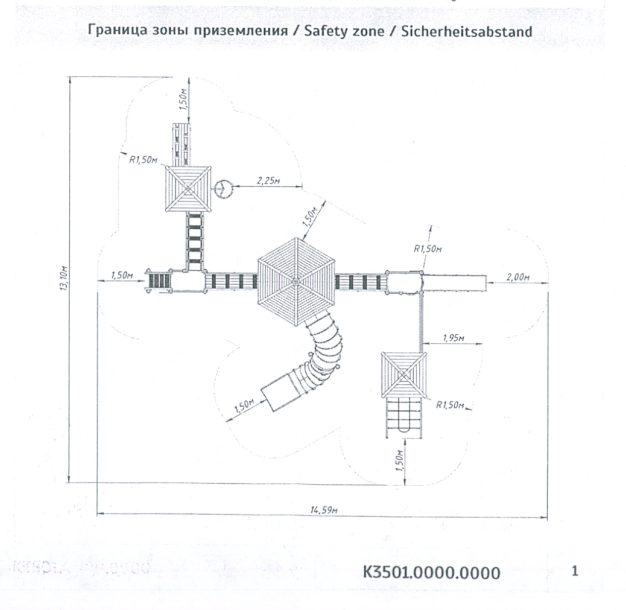

1. Объект ДИК К3501 по адресу:

Мичуринский проспект, д.44, корп.1

1.1Проектная и рабочая документация для производства работ на объекте благоуст-ройства ,Техническое задание, другие документы, регламентирующие выполнение работ на конкретном участке территории.



нет
1.2Паспорт на оборудование № 620/748/1 от 18.07.2019г предприятия –изготовителя ООО «Наш двор», 35 листов:

+

— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

1.3Сертификаты (соответствия, качества) на материалы, оборудование:

1.Сертификат соответствия на смесь асфальтобетонная горячая мелкозернистая, тип Б, марка I плотного асфальтобетона.

2.Сертификат соответствия на щебень.

3.Сертификат соответствия на песок для дорожно-строительных работ.

4. Экспертное заключение о соответствии продукции Един. Санит. — Эпидемилогич. требованиям. Связующее «НЕОМЕР-МС» для резиновой крошки.

5.Свидетельство о гос. Регистрации. Связующее «НЕОМЕР-МС» для получения покрытий из резиновой крошки.

6.Сертификат соответствия. Крошка резиновая РК.

7. Паспорт безопасности. Крошка резиновая.



+

+

+

+

+

+

+

— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

1.4Акты освидетельствования скрытых работ на оъект.

1.Акт № 1 «Устройство полиуретанового покрытия на детской площадке 399 м2»(устройство асфальтобетонной смеси толщиной 4 см, 399 м2).

2. Акт № 2 «Устройство подстилающих и выравнивающих слоев оснований из щебня 20-40мм, толщиной 14 см, 399м2».

3. Акт № 3 «Устройство подстилающих и выравнивающих слоев оснований из песка толщиной14 см — 399м2.

4. Акт № 4 «Устройство наливного полиуретанового покрытия спортивных площадок 20 мм — 399 м2. Крошка резиновая гранулированная, фракция 2-3 мм».



+

+

+

+

— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

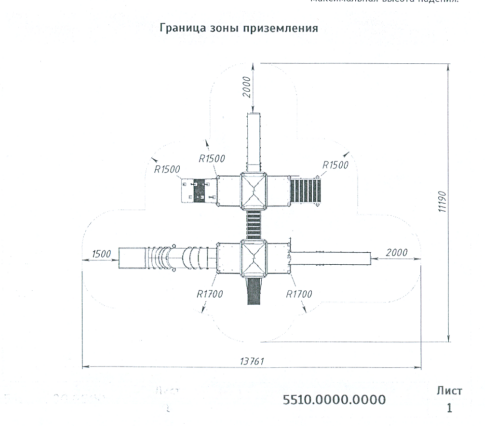

2.Объект ДИК 5510 по адресу:

Ул. Пырьева, д.7А.

2.1Проектная и рабочая документация для производства работ на объекте благоустройства ,Техническое задание, другие документы, регламентирующие выполнение работ на конкретном участке территории.нет
2.2Паспорт на оборудование № 618/902/1 от 18.07.2019г предприятия –изготовителя ООО «Наш двор», 29 листов:

+

— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

2.3Сертификаты (соответствия, качества) на материалы, оборудование:

1.Сертификат соответствия на смесь асфальтобетонная горячая мелкозернистая, тип Б, марка I плотного асфальтобетона.

2.Сертификат соответствия на щебень.

3.Сертификат соответствия на песок для дорожно-строительных работ.

4. Экспертное заключение о соответствии продукции Един. Санит. — Эпидемилогич. требованиям. Связующее «НЕОМЕР-МС» для резиновой крошки.

5.Свидетельство о гос. Регистрации. Связующее «НЕОМЕР-МС» для получения покрытий из резиновой крошки.

6.Сертификат соответствия. Крошка резиновая РК.

7. Паспорт безопасности. Крошка резиновая.

+

+

+

+

+

+

+

— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

2.4Акты освидетельствования скрытых работ на объект.

1.Акт № 1 «Устройство полиуретанового покрытия на детской площадке 399 м2» (устройство асфальтобетонной смеси толщиной 4 см, 439 м2).

2. Акт № 2 «Устройство подстилающих и выравнивающих слоев оснований из щебня 20-40мм, толщиной 12 см, 247м2».

3. Акт № 3 «Устройство подстилающих и выравнивающих слоев оснований из песка толщиной 12 см — 247м2.

4. Акт № 4 «Устройство наливного полиуретанового покрытия спортивных площадок 10 мм — 439 м2. Крошка резиновая гранулированная, фракция 2-3 мм».

+

+

+

+

— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

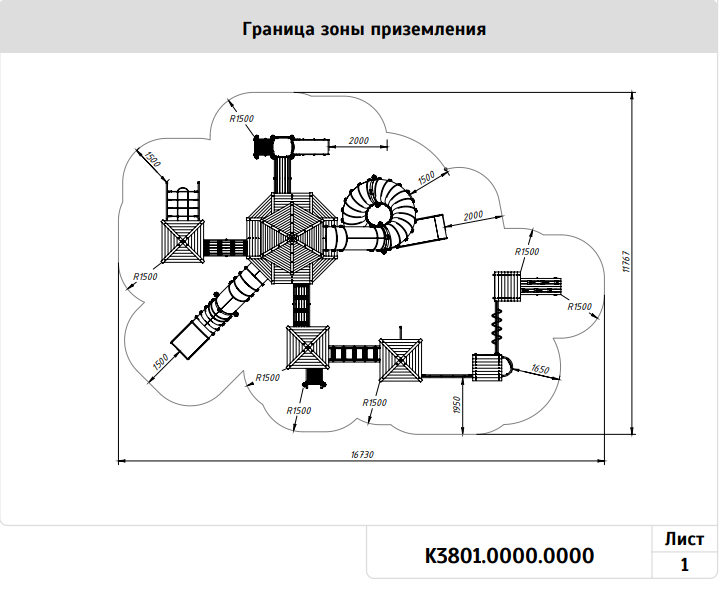

3.Объект ДИК К3801 по адресу:

3-й Сетуньский проезд, дом.1

3.1Проектная и рабочая документация для производства работ на объекте благоустройства ,Техническое задание, другие документы, регламентирующие выполнение работ на конкретном участке территории.+нет
3.2Паспорт на оборудование № 3801-18-01 от 2018г предприятия –изготовителя ООО «Наш двор», 12 листов:+— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

3.3Сертификаты (соответствия, качества) на материалы, оборудование:

1.Сертификат соответствия на смесь асфальтобетонная горячая мелкозернистая, тип Б, марка I плотного асфальтобетона.

2.Сертификат соответствия на щебень.

3.Сертификат соответствия на песок для дорожно-строительных работ.

4. Экспертное заключение о соответствии продукции Един. Санит. — Эпидемилогич. требованиям. Связующее «НЕОМЕР-МС» для резиновой крошки.

5.Свидетельство о гос. Регистрации. Связующее «НЕОМЕР-МС» для получения покрытий из резиновой крошки.

6.Сертификат соответствия. Крошка резиновая РК.

7. паспорт безопасности. Крошка резиновая.

8. Сертификат соответствия. Каучуковая крошка марки «Гранулос».

+

+

+

+

+

+

+

— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

3.4Акты освидетельствования скрытых работ на оъект.

1.Акт № 1 «Устройство полиуретанового покрытия на детской площадке 399 м2»(устройство асфальтобетонной смеси толщиной 4 см, 381 м2).

2. Акт № 2 «Устройство подстилающих и выравнивающих слоев оснований из щебня 20-40мм, толщиной 12 см, 381м2».

3. Акт № 3 «Устройство подстилающих и выравнивающих слоев оснований из песка толщиной 10 см — 381м2.

4. Акт № 4 «Устройство наливного полиуретанового покрытия спортивных площадок 10 мм — 381 м2. Крошка резиновая гранулированная, фракция 2-3 мм».

5. Акт № 5 «Устройство покрытия из каучука детских площадок 10 мм — 381 м2__

+

+

+

+

— ГБУ «ХХХХХХХХХ»

р-на Раменки;

— ООО «Стройэкспертиза»

1.3. Сведения об эксперте

Специалист ЭкспертМаличенко Сергей Владимирович.

Стаж работы по профессии:

— в сфере организации и руководства строительного производства- 25 лет;

-в сфере организации и выполнения архитектурно-строительного проектирования — 22 года;

— в экспертной строительно-технической деятельности -17 лет;

— в сфере обследования и испытания строительных конструкций, зданий и сооружений различного назначения — 30 лет.

Основные квалификационные документы (отдельные документы, из которых приложены в Приложении 3):

— Квалификационный лист специалиста эксперта строительно-технической экспертизы.

— Диплом Инженера-строителя, № ЕВ № 240375 от 31.07.1979г,

— Диплом Кандидат технических наук, К № 036689 от 15.05.1991, ВАК при Совете Министров СССР.

— Выписка, Член НОПРИЗ, Рег. № П-034510 от 21.10.2017г. (Национальный реестр РФ специалистов в области архитектурно-строительного проектирования).

— Выписка, Член НОСТРОЙ, № 178627, С-77-179062 от 21.12.2018 г. (Национальный реестр РФ специалистов в области строительства).

— Выписка, Член СРО, Квалификационный Аттестат № 315.015-29092017, СРО «Союз «ПроектСвязьТелеком»

Квалификационных Аттестатов- 3 единицы,

Удостоверений о повышении квалификации -4 единицы.

    1. Нормативное обоснование работы. Термины и определения.

Настоящая работа выполнена согласно требованиям актуализированных на настоящий момент редакций нормативно-технической документации Российской Федерации (Раздел 4), также с учетом выполнения требований повышения уровня безопасности людей в зданиях и сооружениях и сохранности материально-технических ценностей в соответствии с Федеральными законами:

— Федеральным законом от 30.12.2009г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» [1, 4];

— Федеральным законом от 22.07.2008г № 123-ФЗ «Технический регламент о требовании пожарной безопасности» [2].

В текстах «Экспертного заключения» приняты отдельные из терминов и определений, регламентированных СП 13-102-2003 [18].

Обследование — комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность строительных конструкций и определяющие возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.

Дефект — отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом (СНиП, ГОСТ, ТУ, СН и т.д.).

Повреждение — неисправность, полученная конструкцией при изготовлении, транспортировке, монтаже или эксплуатации.

Оценка технического состояния — установление степени повреждения

Строительных конструкций на основе сопоставления фактических значений

количественно оцениваемых параметров со значениями этих же параметров, установленных проектом или нормативным документом для определения категории технического состояния.

Нормативный уровень технического состояния – категория технического состояния строительных конструкций, при котором количественные и качественные значения параметров всех критериев оценки технического состояния соответствуют требованиям нормативных документов (СНиП, ТСН, ГОСТ, ТУ, и т.д.).

Также использованы термины регламентированные ГОСТ Р 52169-2012 [10], относящиеся к детским игровым площадкам:

Оборудование детской игровой площадки: Оборудование, с которым или на котором дети могут играть в помещении или на открытых площадках, индивидуально или группой, по своему усмотрению и правилам.

Ударопоглощающее покрытие детской игровой площадки: Покрытие детской игровой площадки с амортизационными свойствами, размерами не менее зоны приземления ребенка, используемое совместно с оборудованием.

Зона падения детской игровой площадки: Пространство внутри, на или вокруг оборудования, в которое попадает ребенок при падении с элемента конструкции, размещенного над поверхностью детской игровой площадки.

Зона безопасности оборудования детской игровой площадки: Пространство внутри, на или вокруг оборудования детской игровой площадки, которое может быть занято ребенком, находящимся в движении, вызванном использованием оборудования.

3она приземления ребенка: Область поверхности детской игровой площадки, на которую попадает ребенок в результате свободного падения.

Высота свободного падения: Расстояние по вертикали от опорной поверхности оборудования, с которой может упасть ребенок, до зоны приземления.

Критическая высота падения: Максимальная высота падения с оборудования, при которой покрытие обеспечивает необходимый уровень демпфирования удара.

Покрытие детской игровой площадки: Участок поверхности детской игровой площадки размерами не менее зоны приземления ребенка, используемый совместно с оборудованием.

Детская игровая площадка: Специально оборудованная территория, предназначенная для отдыха и игры детей, включающая в себя оборудование и покрытие детской игровой площадки и оборудование для благоустройства детской игровой площадки.

    1. . Сведения об условиях, участниках и дате обследования объекта

Для решения вопросов, обозначенных в обследовании, было организовано проведение обследования и освидетельствования объектов «Детские игровые и спортивные площадки, расположенного по адресу: г. Москва, ВАО, Район Измайлово. Всего было обследовано 3 объекта с соответствующими адресами:

1. Мичуринский проспект, д. 44, корп. 1;

2. ул. Пырьева, д. 7А;

3. 3-й Сетуньский проезд, д.1.

Работы обследованию выполнялись 14.10.2019 г в светлое время суток (с 10-00 до 18-00) при положительной температуре от 12 до 16 град, без осадков.

Работа выполнялась в присутствии:

— представителей Управляющей компании ГБУ «ХХХХХХХХХ» района Раменки- 2 человека;

Обработка результатов обследования и оформление «Заключения эксперта» выполнялись в период с 15.10.2019г по 21.10.2019г в офисе ООО «Стройэкспер-тиза», расположенный по адресу: город Москва, улица Верхняя Первомайская, дом № 43, офис 206.

    1. Параметры и средства измерений и контроля при обследовании.

Для выполнения задач, поставленных в обследовании, определены следующие параметры измерений в конструкциях здания:

Геометрические размеры конструкций: измеряются с точностью 1 мм [6] металлическими линейками, рулетками, лазерными дальномерами, размеры сечений конструкций с точностью до 0,1 мм – штангенциркулем.

Глубина, толщина, диаметры мелких деталей – штангенциркулем после расчистки поверхностей при неизменности структуры материала.

Объем экспериментальной выборки оцениваемого параметра определяется в зависимости от изменчивости опытных данных и требуемой действующими нормами и обеспеченности.

Уточнение технического состояния и количественная (расчетная) оценка остаточного уровня работоспособности элементов выполняется в соответствии с действующими нормами и технической литературой (Раздел 4) по фактическим геометрическим размерам и показателям свойств материалов.

Средства измерений и контроля, применяемые при обследовании технического состояния объекта, приводятся в Таблице 2, подвергнуты своевременной поверке (калибровке) в установленном порядке и соответствуют требованиям нормативных документов и технической документации по метрологическому обеспечению.

Таблица 2

п/п

Наименование измерительного и фиксирующего оборудования Назначение и функции

оборудования

№ обору-дования
1.Цифровая зеркальная фотокамера Canon EOS 500D DS 126231 DC 8/1V, оснащенная датчиком CMOS высокого разрешения с 15.10 млн. эффективных пикселов, процессором DIGIC 4, высокоточной и 9-точечной системой автофокусировки.Фото-фиксация элементов конструкций и сооружения с целью подтверждения визуального осмотра и исследований, а также наглядности полученных результатов.№ 155054505
2.Дальномер лазерный Leica DISTRO D3a 0.05-100м. Диапазон измерений с 0,05 м до 100 м с точностью +(-) 1 мм.

Встроенный датчик для измерения уклонов в диапазоне +(-) 45о ,

Линейные измерения конструкций. Расчет горизонтального расстояния по датчику наклона и 1 расстоянию; расчет угла разворота двух расходящихся стен; расчет площади/объема по двум/ трем замерам соотвествен-но.SAP

№ 776178

3.Линейка стальная 500 мм ГОСТ 427-75, Точность 0,1 ммЛинейное измерение конструкций, деталей и др.
4. Транспортир ТГ-А стальной, ГОСТ 13494-68Измерение углов
5.Штангенциркуль ЩЦ-1-150-0.1, В 080013, ГОСТ 166-89Измерение наружных размеров деталей, внутренних размеров и глубины№ 0007702
6.Рулетка измерительная металлическая, длина 5 м, ГОСТ 7502-98.Линейные измерения размеров
7.Рулетка измерительная металлическая, длина 50 м, ГОСТ 7502-98.Линейные измерения размеров конструкций и сооружений, расстояний и др.
8.Лупа измерительная, ГОСТ 25706-83, 80мм, 2-XДля увеличения рассматриваемой поверхности и структуры.
9.Линейка Elcometer 143 Для измерения и расчета ширины трещин в бетоне и других материалов в диапазоне 0,5 мм- 2,5 мм.
10Уровни строительные 2,0 м и 1.5 м, ГОСТ 9416-83Для измерения горизонтальных поверхностей потолков, пола; вертикальных поверхностей стен, откосов окон и дверей.
11Угольник металлический измерительный 250 мм,

ГОСТ 3749-77

Для измерения внутренних и наружных углов 90 град. стен помещений.
    1. Перечень работ и вопросов (задание) Эксперту.

Заказчик поручил провести обследование оборудования и покрытий на 3-х детских игровых площадках, расположенных по соответствующим адресам района Раменки, ЗАО, г. Москвы и ответить на следующие вопросы:

  1. Оценка фактического технического состояния оборудования и покрытий детских игровых площадок, наличия/отсутствия возможных дефектов и повреждений, выявление несоответствия материалов требованиям исходной документации.
  2. Соответствие технических характеристик смонтированного оборудования и материалов покрытий соответствующим Паспортам и сертификатам от изготовителей (поставщиков).
  3. Соответствие смонтированного оборудования и покрытий согласно нормативным требованиям Разделов 1.3 и 4.

4. Оценка условий обеспечения безопасной эксплуатации покрытий детских площадок, условий обеспечения безопасности при падении.

5. Составление «Заключение эксперта» с выводами и рекомендациями.

Обследование объекта проходило в три связанных между собой этапа:

— подготовительная работа: изучение паспортов и исполнительной документации на оборудование, сверка технических характеристик фактически установленного оборудования с данными паспорта;

— визуально-инструментальное обследование согласно нормативов [5], [18], раздела 4, в ходе которого выполнены натурные обследования, освидетельствования и необходимые измерения;

— камеральная обработка результатов обследований с сопоставлением с действующими строительными нормами и правилами;

— подготовка и оформление Альбома «Заключения эксперта».

  1. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ
    1. Описание результатов обследования

Результаты обследования объектов представлены в Таблице 3 «Ведомость результатов обследования и освидетельствования оборудования и покрытий детских игровых площадок в районе Раменки, ЗАО, гор. Москвы для оценки обеспечения безопасности при падении.

Оценка оборудования и покрытий детских игровых площадок выполнялась на основании «Нормативных требований к оборудованию и покрытиям детских игровых площадок» (столбец 2, Таблицы 3), где показаны регламенты основных актуальных нормативных документов [8] – [16] по детским игровым площадкам.

В свою очередь, из выбранных Нормативных документов (столбец 2, Таблицы 3), представлены основные требования для безопасности покрытий при падении.

На основании нормативных требований (в столбцах 2, 3 и 4 Таблицы 3) дается оценка соответствия объектов и покрытий для каждого из 3-х объектов.

Исследования выполнялись с учетом и согласно требований новейших актуальных нормативов ТР ЕАЭС 042/2017 [ 8 ], ГОСТ Р 58207-2108 (ISO/IEC Guide 50:2014 [ 9 ] и ГОСТ Р 52169-2012 (EN 1176-1:2008) [ 10 ], регулирующих безопасность покрытий детских площадок при падении, для чего были выполнены проверки и измерения для 3-х объектов по следующим критериям:

  1. Соответствия сооружениям и покрытиям Паспортам изготовителей;
  2. Соответствия типа покрытия площадки рекомендациям в паспорте-изготовителе;
  3. Установка изделия игровых площадок необходимо выполнить в соответствии с границами зон приземления при возможном падении;
  4. Подтвердить соответствие покрытия площадки требованиям актуальных регламентов (в форме обязательной сертификации продукции или декларирования соответствия);
  5. Проверка отсутствия/наличия Дефектов, повреждений и недоделок, конструкций и покрытий, влияющих на падение;
  6. Обеспечение условий для использования оборудования и покрытий, соответствующих способностям конкретного ребенка (использование информационных табличек-пиктограмм);
  7. Наличие конструктивных мероприятий оборудования и покрытий. предотвращающих падение;
  8. Обеспечение ударопоглащающих покрытий детских площадок в зависимости от высоты свободного падения ( более 600мм), обеспечения безопасной зоны падения по горизонтали ( не менее 1500 мм), на весь срок эксплуатации объектов, с том числе различные климатические сезоны.
  9. Обеспечение регулярной круглогодичной эксплуатации оборудования и покрытий детских площадок.

По результатам обследования представлены общие выводы и рекомендации (Раздел 3).



    1. Ведомость результатов обследования и освидетельствования оборудования и покрытий объектов

Результаты оценки безопасности при падении и соответствия объектов и покрытий нормативным требованиям, представлены в Таблице № 3

Ведомость результатов обследования и освидетельствования оборудования и покрытий детских игровых площадок в районе Раменки, ЗАО, гор. Москвы для оценки обеспечения безопасности при падении.

Таблица № 3

№ п/пНормативные требования к оборудованию и покрытиям детских игровых площадок для оценки безопасности при паденииОценка соответствия объектов и покрытий нормативным требованиям
Объект № 1 К3501

Мичуринский проспект, д. 44, корп. 1

Фото 15-21 Приложения 2

Объект № 2 5510

ул. Пырьева, д. 7А

Фото 8 — 14 Приложения 2

Объект № 3 К3801

3-й Сетуньский проезд, д.1.

Фото 1-7 Приложения 2

12345
1.

1.1

2.

Паспортные данные 3-х объектов детских игровых комплексов

Требования паспорта перед началом эксплуатации:

— По всей зоне приземления должно быть ударопоглощающее покрытие;

— В зоне приземления не должно быть препятствий;

— Критическая высота падения ударопоглощаю-щего покрытия по ГОСТ Р ЕН 1177 — 2013 должна быть не менее максимальной высоты падения изделия, указанной в паспорте;

— установку изделия необходимо выполнить в соответствии с границами зон приземления на покрытии (чертеж приложен к паспорту).

ТР ЕАЭС 042-2017 Технический регламент ЕАЭС О безопасности оборудования детских игровых площадок [ 8 ].

-п.36 требования к Паспорту на оборудование

в том числе:

— рекомендуемый тип покрытия;

— схема (план) падения.

-п.46 На детской игровой площадке должна быть размещена информация в виде таблички (пиктограммы), содержащая: правила пользования оборудованием и сведения о возрастных группах (включая ограничения по росту и весу); номера телефонов службы спасения, скорой помощи; номера телефонов эксплуатанта, по которым следует обращаться в случае неисправности или поломки оборудования.

В процессе эксплуатации оборудования должны соблюдаться ограничения по росту и весу, указанные в паспорте.

— п.53. Подтверждение соответствия оборудования и (или) покрытия требованиям настоящего технического регламента (далее — подтверждение соответствия) осуществляется в форме сертификации или декларирования соответствия.

Установлено – 08.2019г

Срок службы-не менее 7 лет;

Максимальная высота падения -2,56 м;

Для детей от 7 до 14 лет, вес не более 70кг, рост 120-165 см.

-выполнено

-обеспечено

— полиуретановое покрытие 20мм,

см. Акты скрытых работ, таблицу 1, п.1.4

-выполнено,

см. чертеж на рис.1.

— соблюден тип покрытия;

— фактические размеры зон падения (приземле-ния) выдержаны согласно паспорта (см. рис.1), и обеспечены покрытием.

-рекомендуется оформить таблички-пиктограммы с требова-ниями содержания согласно [ 8 ] и разместить на площадке.

-выполнено; на все мате-риалы покрытий имеются сертификаты соответст-вия, паспорта безопас-ности, свидетельства о гос. регистрации, экспертное заключение о соответствии,

см. таблицу 1, п.1.3.

Установлено — 08.2019г;

Срок службы-не менее 7 лет;

Максимальная высота падения -1,8 м;

Для детей от 7 до 14 лет, вес не более 70кг, рост 120-165 см.

-выполнено

-обеспечено

— полиуретановое покрытие 10мм,

см. Акты скрытых работ, таблицу 1, п.2.4.

-выполнено,

см. чертеж на рис.2.

— соблюден тип покрытия;

— фактические размеры зон падения(приземле-ния) выдержаны согласно паспорта (см. рис.2), и обеспечены покрытием.

-рекомендуется оформить таблички-пиктограммы с требова-ниями содержания согласно [ 8 ] и разместить на площадке.

Выполнено; на все мате-риалы покрытий имеются сертификаты соответст-вия, паспорта безопас-ности, свидетельства о гос. регистрации, экспертное заключение о соответствии,

см. таблицу 1, п.2.3.

Установлено — 08.2019г;

Срок службы-не менее 7 лет;

Максимальная высота падения -2.17 м;

Для детей от 3 до 14 лет, вес не более 70кг, рост 95-165 см.

выполнено

-обеспечено

— полиуретановое (10мм + каучуковое покрытие(10) мм, итого 20 мм.

см. Акты скрытых работ, таблицу 1, п.3.4.

-выполнено,

см. чертеж на рис.3.

— соблюден тип покрытия;

— фактические размеры зон падения(приземле-ния) выдержаны согласно паспорта (см. рис.3) и обеспечены покрытием.

-рекомендуется оформить таблички-пиктограммы с требова-ниями содержания согласно [ 8 ] и разместить на площадке.

Выполнено; на все мате-риалы покрытий имеются сертификаты соответст-вия, паспорта безопас-ности, свидетельства о гос. регистрации, экспертное заключение о соответствии,

см. таблицу 1, п.1.3.

3.ГОСТ Р 582017-2018 [ 9 ]

7.2 Опасность механического повреждения и опасности, связанные с падением:

Оборудование детских площадок может выйти из строя из-за неправильной сборки или не надлежащего технического обслуживания. Несчастные случаи, как правило, происходят при поломке качелей.



— При использовании оборудования детских площадок, не отвечающего способностям конкретного ребенка, может произойти падение.

— Выступающие гайки и болты оборудования детской площадки могут травмировать тело и голову ребенка.

проверено, дефекты и недоделки сборки отсутствуют.

-рекомендуется оформить таблички-пиктограммы с требова-ниями содержания согласно [ 8 ] и разместить на площадке.

-проверено, указанные дефекты сборки отсутствуют.

проверено, дефекты и недоделки сборки отсутствуют.

-рекомендуется оформить таблички-пиктограммы с требова-ниями содержания согласно [ 8 ] и разместить на площадке.

-проверено, указанные дефекты сборки отсутствуют.

проверено, дефекты и недоделки сборки отсутствуют.

-рекомендуется оформить таблички-пиктограммы с требова-ниями содержания согласно [ 8 ] и разместить на площадке.

-проверено, указанные дефекты сборки отсутствуют.

4.ГОСТ Р 52169 –2012 [10]

4.3.22.1 Для защиты детей от падения с оборудования оборудуют перила и ограждения.

4.3.22.2 Для предупреждения травм при падении детей с игрового оборудования по всей зоне приземления устраивают ударопоглощающие покрытия.

4.3.22.3 Типы оборудования для защиты детей от падения в зависимости от высоты платформы (от 600мм до 3000мм необходимо ударопоглощающее покрытие).

4.3.26.8 Для оборудования с высотой свободного падения свыше 600 мм или при возможности принудительного перемещения ребенка должны быть соблюдены следующие требования:

— по всей зоне приземления должно быть ударопоглощающее покрытие;

— в зоне приземления не должно быть препятствий;

— материал ударопоглощающего покрытия зоны приземления должен исключать травмирование ребенка;

— критическая высота падения на ударопоглощающее покрытие по ГОСТ Р ЕН 1177 должна быть не менее высоты свободного падения оборудования, с которым это покрытие применяется;

— состав покрытия должен обеспечивать сохранность ударопоглощающих свойств в течение всего срока эксплуатации оборудования, с которым это покрытие применяется.

4.3.27.1 Зона падения представляет собой пространство вокруг оборудования, границы которого определяют вертикальной проекцией на зону приземления точек, удаленных по горизонтали не менее чем на 1500 мм от опорной поверхности любого элемента конструкции оборудования, размещенного на поверхности игровой площадки.

оборудовано

— устроено ударопоглащающее покрытие

— ударопоглощающее покрытие соответствует максимальной высоте падения.

— устроено ударопоглащающее покрытие

— отсутствуют препятствия в зоне приземлений на покрытии.

— материал ударопглаща-ющего покрытия серти—фицирован.

— соблюдается

-необходимо регулярно выполнять все требования при эксплуатации оборудо-вания и покрытий детских площадок согласно [13].

— размеры зон падения(приземления) выдержаны не менее чем на 1500 мм (см. чертеж на рис.1).

оборудовано

— устроено ударопоглащающее покрытие

— ударопоглощающее покрытие соответствует максимальной высоте падения.

— устроено ударопоглащающее покрытие

— отсутствуют препятствия в зоне приземлений на покрытии.

— материал ударопглаща-ющего покрытия серти—фицирован.

— соблюдается

-необходимо регулярно выполнять все требования при эксплуатации оборудо-вания и покрытий детских площадок согласно [13].

— размеры зон падения(приземления) выдержаны не менее чем на 1500 мм (см. чертеж на рис.1).

оборудовано

— устроено ударопоглащающее покрытие

— ударопоглощающее покрытие соответствует максимальной высоте падения.

— устроено ударопоглащающее покрытие

— отсутствуют препятствия в зоне приземлений на покрытии.

— материал ударопглаща-ющего покрытия серти—фицирован.

— соблюдается

-необходимо регулярно выполнять все требования при эксплуатации оборудо-вания и покрытий детских площадок согласно [13].

— размеры зон падения(приземления) выдержаны не менее чем на 1500 мм (см. чертеж на рис.1).

5.ГОСТ 52301-2013 [15]

4.1 Монтаж и установку оборудования выполняют в соответствии с проектом, паспортом изготовителя и нормативными документами.

5.3.2 Инструкции по осмотру и проверке оборудования перед началом эксплуатации и осмотрам.

Одно из условий эксплуатации- требование к обслуживанию ударопоглощающих покрытий игровой площадки, например уровню сыпучих материалов.

7.8 Регулярное обслуживание Регулярное обслуживание включает мероприятия по поддержанию безопасности и качества функционирования оборудования и покрытий детской игровой площадки.

Монтаж оборудования и покрытий выполнялся без проекта, на основании паспорта изготовителя.

-необходимо регулярно выполнять все требования при эксплуатации оборудо-вания и покрытий детских площадок согласно [15].

-необходимо регулярно выполнять все требования при эксплуатации оборудования и покрытий детских площадок согласно [15].

Монтаж оборудования и покрытий выполнялся без проекта, на основании паспорта изготовителя.

— необходимо регулярно выполнять все требования при эксплуатации оборудо-вания и покрытий детских площадок согласно [15].

— необходимо регулярно выполнять все требования при эксплуатации оборудования и покрытий детских площадок согласно [15].

Монтаж оборудования и покрытий выполнялся без проекта, на основании паспорта изготовитя.

— необходимо регулярно выполнять все требования при эксплуатации оборудо-вания и покрытий детских площадок согласно [15].

— необходимо регулярно выполнять все требования при эксплуатации оборудования и покрытий детских площадок согласно [15].

2.3 Рис.1, Рис.2, Рис.3 «Границы зон приземления»

Рис.1 Детский игровой комплекс К3501, Мичуринский проспект, дом 44, кор. 1

Рис.2 Детский Игровой Комплекс К3801, ул. Пырьева, дом 7А

Рис.3 Детский Игровой Комплекс К3801, 3-й Сетуньский проезд, дом 1.

3. ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ

На основании выполненного обследования и освидетельствования вновь-смонтированного оборудования и покрытий (август 2019г) на 3-х  экспертиза детских игровых площадках в районе «Раменки», ЗАО, гор. Москвы, следует:

  1. Оценка фактического технического состояния оборудования и покрытий детских игровых площадок показала, что монтаж и установка оборудования и покрытий выполнены для всех 3-х объектов в соответствии с требованиями [ 8 ] необходимых документов от поставщиков (паспортами изготовителей оборудования, сертификатами соответствия, паспортами безопасности, свидетельств о гос. регистрации, экспертных заключений о соответствии), а также в соответствии с требованиями актуализированных нормативных документов для детских игровых площадок [8] – [16], раздела 4.
  1. На смонтированном оборудовании и покрытиях детских игровых площадок не обнаружено дефектов, повреждений и недоделок, что обеспечивает каждому из объектов Нормативный уровень технического состояния (категория технического состояния конструкций, при котором количественные и качественные значения параметров всех критериев оценки технического состояния соответствуют требованиям нормативных документов (СНиП, ТСН, ГОСТ, ТУ, и т.д.).
  1. Результаты исследования, выполненные с учетом и согласно требований

новейших актуальных нормативов ТР ЕАЭС 042/2017 [ 8 ], ГОСТ Р 58207-2108 (ISO/IEC Guide 50:2014 [ 9 ] и ГОСТ Р 52169-2012 (EN 1176-1:2008) [ 10 ], регулирующих безопасность  экспертиза покрытий детских площадок при падении, показали фактическое состояние покрытий детских площадок- безопасным при возможных падениях, в том числе по следующим нормативным критериям:

— соответствию сооружений и покрытию Паспортам-изготовителя;

— соответствию типа выполненного покрытия рекомендациям Паспорта-изготовителя;

— соответствию фактического установленного оборудования расчетным границам зон приземления (при возможном падении);

— подтверждению соответствия примененного покрытия экспертизы детских площадок требованиям актуальных регламентов (по сертификатам и другим регистрирующим документам);

— наличию конструктивных особенностей оборудования и покрытий, предотвра-щающих падение;

— наличию выполненного основания и самих ударопоглащающих покрытий, подтвержденных соответствующими Актами скрытых работ от исполнителя работ («ГБУ «ХХХХХХХХХ» района Раменки);

— соответствию ударопоглащающих покрытий нормативным требованиям по величинам высоты свободного падения ( от 600мм) и обеспечения горизонтальных зон падения ( не менее 1500 мм).

  1. Представленные на детских игровых площадках информационные таблички, не содержат информацию по возрастным ограничениям для всех единиц оборудования на каждой площадке (регламентированные в паспорте на оборудование), в том числе сведения о возрастных группах (включая ограничения по возрасту и весу). Рекомендуется внести дополнения при оформлении информационных табличек с учетом требований «Приложения Г» ГОСТР 55679-2013 [16] и требований п.46 ТР ЕАЭС 042-2017 Технический регламент ЕАЭС «О безопасности оборудования детских игровых площадок» [ 8 ].
  2. В представленной исполнительной документации от Исполнителя работ (Акты скрытых работ) необходимо оформить календарные даты выполненных работ в их технологической последовательности.



Заказать строительную экспертизу
