Обследования оборудования детских игровых и спортивных площадок

Результаты обследования оборудования детских игровых и спортивных площадок в районе Измайлово, ВАО гор. Москвы, с целью оценки их фактического технического состояния и условий обеспечения безопасной эксплуатации.

Заказчик: ГБУ «Жилищник района Измайлово»

Основание: Договор №2877760-19 от 23.09.2019г.

Договор №2881967-19 от 25.09.2019г.

Москва 2019 г.

1.1. Основание для проведения обследования.

Предмет и вопросы обследования.

Настоящее Заключение эксперта выполнено на основании Договора№2877760-19 от 23.09.2019г и Договора №2881967-19 от 25.09.2019г. Заказчик ГБУ «Жилищник района Измайлово», исполнитель ООО «Стройэкспертиза», лицензионные документы представлены в Приложении 5.

Предмет договора – обследование вновь-смонтированного оборудования детских игровых и спортивных площадок в районе Измайлово, ВАО гор. Москвы, с целью оценки их фактического технического состояния и условий обеспечения безопасной эксплуатации.

  1. Изучение исходной документации, предоставленной Заказчиком.
  2. Выезд на объект, выполнение визуального обследования, измерения с приборами и оборудованием, фото-фиксацией конструкций объекта.
  3. Обработка полученных материалов обследования: оформление текстового и наглядного материалов, ведомости дефектов и повреждений конструкций.
  4. Составление и оформление результата работы: альбома «Заключение эксперта».

При выполнении своих профессиональных обязанностей специалист-эксперт исходил из факта достоверности материалов, предоставленных Заказчиком, натурного вида и фактического состояния конструкций на момент обследования, требований нормативных документов актуальных на настоящее время. Специалист не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Специалист не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов и натурного объекта.

1.2 Исходная документация по объектам обследования.

Исполнителем у заказчика была запрошена вся исходная документация по обследуемым объектам. Часть документации уточнялось и собиралась с представителями Заказчиком в рамках подготовительной работы. Перечень исходной документации переданной исполнителю, по объектам обследования, представлен в Таблице 3.

Перечень исходной документации по объекту

Таблица 1

№ п/п Наименование документации,

запрошенной у заказчика

Предос-ставлена Не

предос-тавлена

Примечания.

Место хранен-

ния докумен-тов.

1. Перечень оборудования дворовых площадок

Перечень П-1

Перечень П-2

Перечень П-3

+

+

+

ООО «Строй-экспертиза», Приложение 2.
2. Проектная и рабочая документация для производства работ на объектах благоустройства (Техническое задание, другие документы, регламентирующий выполнение работ на конкретном участке территории)



нет
3. Паспорта на оборудование объектов:

— Детские игровые комплексы;

— Детские качели;

— Горки, песочницы;

— Тренажеры;

— Спортивные и Гимнастические комплексы;

— Канатный лабиринт.



+

— Подрядчик ООО «СБ и У-1»;

-Офис ООО «Строй-экспертиза»;

— ссылки в таблице 4

4. Сертификаты (соответствия, качества) на оборудование нет Подрядчик ООО «СБ и У-1»,
5. Акты освидетельствования скрытых работ на каждый объект. нет Подрядчик ООО «СБ и У-1»

1.3. Сведения об эксперте

Специалист ЭкспертМаличенко Сергей Владимирович.

Стаж работы по профессии:

— в сфере организации и руководства строительного производства- 25 лет;

-в сфере организации и выполнения архитектурно-строительного проектирования — 22 года;

— в экспертной строительно-технической деятельности -17 лет;

— в сфере обследования и испытания строительных конструкций, зданий и сооружений различного назначения — 30 лет.

Основные квалификационные документы (отдельные документы, из которых приложены в Приложении 3):

— Квалификационный лист специалиста эксперта строительно-технической экспертизы.

— Диплом Инженера-строителя, № ЕВ № 240375 от 31.07.1979г,

— Диплом Кандидат технических наук, К № 036689 от 15.05.1991, ВАК при Совете Министров СССР.

— Выписка, Член НОПРИЗ, Рег. № П-034510 от 21.10.2017г. (Национальный реестр РФ специалистов в области архитектурно-строительного проектирования).

— Выписка, Член НОСТРОЙ, № 178627, С-77-179062 от 21.12.2018 г. (Национальный реестр РФ специалистов в области строительства).

— Выписка, Член СРО, Квалификационный Аттестат № 315.015-29092017, СРО «Союз «ПроектСвязьТелеком»

Квалификационных Аттестатов- 3 единицы,

Удостоверений о повышении квалификации -4 единицы.

    1. Нормативное обоснование работы. Термины и определения.

Настоящая работа выполнена согласно требованиям актуализированных на настоящий момент редакций нормативно-технической документации Российской Федерации (Раздел 4), также с учетом выполнения требований повышения уровня безопасности людей в зданиях и сооружениях и сохранности материально-технических ценностей в соответствии с Федеральными законами:

— Федеральным законом от 30.12.2009г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» [1, 4];

— Федеральным законом от 22.07.2008г № 123-ФЗ «Технический регламент о требовании пожарной безопасности» [2].

В текстах «Экспертного заключения» приняты отдельные из терминов и определений, регламентированных СП 13-102-2003 [17]:

Обследование — комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность строительных конструкций и определяющие возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.

Дефект — отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом (СНиП, ГОСТ, ТУ, СН и т.д.).

Повреждение — неисправность, полученная конструкцией при изготовлении, транспортировке, монтаже или эксплуатации.

Оценка технического состояния — установление степени повреждения

Строительных конструкций на основе сопоставления фактических значений

количественно оцениваемых параметров со значениями этих же параметров, установленных проектом или нормативным документом для определения категории технического состояния.

Нормативный уровень технического состояния – категория технического состояния строительных конструкций, при котором количественные и качественные значения параметров всех критериев оценки технического состояния соответствуют требованиям нормативных документов (СНиП, ТСН, ГОСТ, ТУ, и т.д.).

    1. . Сведения об условиях, участниках и дате обследования объекта

Для решения вопросов, обозначенных в обследовании, было организовано проведение обследования и освидетельствования объектов «Детские игровые и спортивные площадки, расположенного по адресу: г. Москва, ВАО, Район Измайлово. Всего было обследовано 57 объект с соответствующими адресами, указанных в «Перечнях оборудования дворовых площадок П-1, П-2 и П-3», предоставленных Заказчиком (Приложение 1).

Работы обследованию выполнялись 13.09.2019 г и 14.09.2019г в светлое время суток (с 10-00 до 18-00) при положительной температуре от 16 до 22 град, без осадков.

Работа выполнялась в присутствии:

— представителей Управляющей компании ГБУ Жилищник «Измайлово»- 2 человека;

— представителей Подрядчика ООО «СБ и У-1».

Обработка результатов обследования и оформление «Заключения эксперта» выполнялись в период с 15.09.2019г по 23.09.2019г в офисе ООО «Стройэкспер-тиза», расположенный по адресу: город Москва, улица Верхняя первомайская, дом № 43, офис 206.

1.6. Параметры и средства измерений и контроля при обследовании

Для выполнения задач, поставленных в обследовании, определены следующие параметры измерений в конструкциях здания:

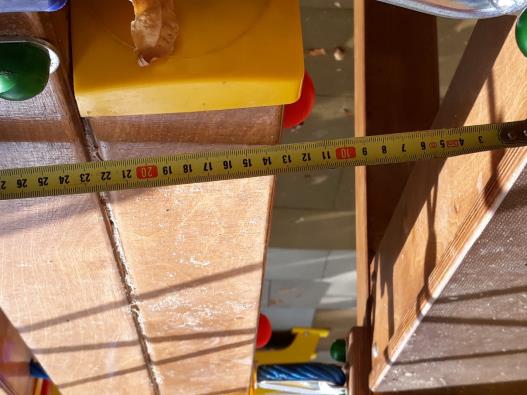

Геометрические размеры конструкций: измеряются с точностью 1 мм [6]металлическими линейками, рулетками, лазерными дальномерами, размеры сечений конструкций с точностью до 0,1 мм – штангенциркулем.

Глубина, толщина, диаметры мелких деталей – штангенциркулем после расчистки поверхностей при неизменности структуры материала.

Объем экспериментальной выборки оцениваемого параметра определяется в зависимости от изменчивости опытных данных и требуемой действующими нормами и обеспеченности.

Уточнение технического состояния и количественная (расчетная) оценка остаточного уровня работоспособности элементов выполняется в соответствии с действующими нормами и технической литературой (Раздел 4) по фактическим геометрическим размерам и показателям свойств материалов.

Средства измерений и контроля, применяемые при обследовании технического состояния объекта, приводятся в Таблице 2, подвергнуты своевременной поверке (калибровке) в установленном порядке и соответствуют требованиям нормативных документов и технической документации по метрологическому обеспечению.

Таблица 2

п/п

Наименование измерительного и фиксирующего оборудования Назначение и функции

оборудования

№ обору-дования
1. Цифровая зеркальная фотокамера Canon EOS 500D DS 126231 DC 8/1V, оснащенная датчиком CMOS высокого разрешения с 15.10 млн. эффективных пикселов, процессором DIGIC 4, высокоточной и 9-точечной системой автофокусировки. Фото-фиксация элементов конструкций и сооружения с целью подтверждения визуального осмотра и исследований, а также наглядности полученных результатов. № 155054505
2. Дальномер лазерный Leica DISTRO D3a 0.05-100м. Диапазон измерений с 0,05 м до 100 м с точностью +(-) 1 мм.

Встроенный датчик для измерения уклонов в диапазоне +(-) 45о ,

Линейные измерения конструкций. Расчет горизонтального расстояния по датчику наклона и 1 расстоянию; расчет угла разворота двух расходящихся стен; расчет площади/объема по двум/ трем замерам соотвествен-но. SAP

№ 776178

3. Линейка стальная 500 мм ГОСТ 427-75, Точность 0,1 мм Линейное измерение конструкций, деталей и др.
4. Транспортир ТГ-А стальной, ГОСТ 13494-68 Измерение углов
5. Штангенциркуль ЩЦ-1-150-0.1, В 080013, ГОСТ 166-89 Измерение наружных размеров деталей, внутренних размеров и глубины № 0007702
6. Рулетка измерительная металлическая, длина 5 м, ГОСТ 7502-98. Линейные измерения размеров
7. Рулетка измерительная металлическая, длина 50 м, ГОСТ 7502-98. Линейные измерения размеров конструкций и сооружений, расстояний и др.
8. Лупа измерительная, ГОСТ 25706-83, 80мм, 2-X Для увеличения рассматриваемой поверхности и структуры.
9. Линейка Elcometer 143 Для измерения и расчета ширины трещин в бетоне и других материалов в диапазоне 0,5 мм- 2,5 мм.
10 Уровни строительные 2,0 м и 1.5 м, ГОСТ 9416-83 Для измерения горизонтальных поверхностей потолков, пола; вертикальных поверхностей стен, откосов окон и дверей.
11 Угольник металлический измерительный 250 мм,

ГОСТ 3749-77

Для измерения внутренних и наружных углов 90 град. стен помещений.
    1. Перечень работ и вопросов (задание) Эксперту.

Заказчик поручил провести обследование объектов оборудования детских дворовых площадок согласно Перечням оборудования дворовых площадок П-1, П-2 и П-3 (Приложение1), расположенных по соответствующим адресам, указанных в перечнях, в г. Москве, ВАО, район Измайлово и ответить на следующие вопросы:

  1. Оценка фактического технического состояния оборудования объектов, наличия дефектов и повреждений, выявление несоответствия материалов требованиям исходной документации.
  2. Соответствие технических характеристик смонтированного оборудования соответствующим Паспортам от изготовителей (поставщиков).
  3. Соответствие смонтированного оборудования нормативным требованиям согласно Разделу 1.3 и Разделу 4.

4. Оценка условий обеспечения безопасной эксплуатации смонтированного оборудования.

5. Составление «Заключение эксперта» с выводами и рекомендациями.

Обследование объекта проходило в три связанных между собой этапа:

— подготовительная работа: изучение паспортов на оборудование, сверка технических характеристик фактически установленного оборудования с данными паспорта;

— визуально-инструментальное обследование согласно нормативов [5], [17], раздела 4, в ходе которого выполнены натурные обследования, освидетельствования и необходимые измерения;

— камеральная обработка результатов обследований с сопоставлением с действующими строительными нормами и правилами;

— подготовка и оформление Альбома «Заключения эксперта».

  1. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ
    1. Описание результатов обследования

В результате обследования объектов, экспертом были выявлены следующие фактические показатели технического состояния оборудования объектов, в том числе:

Дефекты: отдельные несоответствия конструкций какому-либо параметру, установленным паспортом, проектом или нормативным документом (СП, СНиП, ГОСТ и др., раздел 4);

Повреждения: неисправность, полученная конструкцией при изготовлении;

Недоделки: разновидность дефектов, работы, которые соответствуют определению «дефекты» по причине незавершенности технологического цикла изготовления.

Результаты обследования объектов представлены в Таблице 3 «Ведомость результатов обследования и освидетельствования оборудования объектов «Детские игровые и спортивные площадки» в Измайловском районе, ВАО, гор. Москва», где дана фактическая информация:

— Паспорта, изготовители (поставщики), номер и дата изготовления оборудования, ссылки на фотографии (Приложении 2 «Фото-фиксация»), (столбец 5);

— Наличие / отсутствие дефектов, повреждений и недоделок оборудования (столбец 6);

— Соответствия смонтированного оборудования нормативным требованиям (ГОСТ, СП, СНиП), (столбец 6).

-Заключение по фактическому состоянию оборудования «обеспечение безопасности при эксплуатации по назначению» в соответствии с требованиями ГОСТ Р ИСО/МЭС 50-2002 [8], (столбец 7).

Ведомость результатов обследования и освидетельствования оборудования объектов

«Детские игровые и спортивные площадки» в Измайловском районе, ВАО, гор. Москва.

Таблица 3

№ п/п Пере-чень № № в пере-чне Наименование.

Паспорт оборудования.

Заводской № и дата изготовления.

Наличие/отсутствие

Дефектов, повреждений и недоде-лок.

Ссылки на ГОСТ, СНиП, СП.

Заключение по фактическому техническому состоянию оборудования объекта
1 2 3 5 6 7

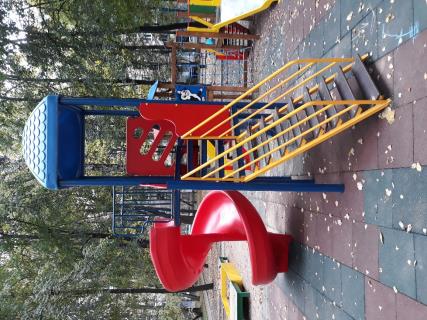

1 П-1 1 Детский игровой комплекс.

Паспорт 0008П,

Заводской № 16354

от 14.09.2018г

Фото № 1-4, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4, Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

при условии выполнения недоделок в столбце 6.

2 П-1 2 Детский игровой комплекс.

Паспорт 0003П,

ООО «СБ и У-1», 2019г.

Заводской № 16349

от 14.09.2018г

Фото № 5, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
3 П-1 3 Детский игровой комплекс.

Паспорт 0022П,

ООО «СБ и У-1», 2019г.

Заводской № 16367

от 14.09.2018г

Фото № 6-8, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
4 П-1 4 Детский игровой комплекс.

Паспорт 0005П,

ООО «СБ и У-1», 2019г.

Заводской № 16351

от 14.09.2018г

Фото № 9-12, Прил.2

Отсутствуют дефекты и недоделки согласно

требованиям ГОСТ [10, 11, 14, 15], раздела 4,

кроме недоделок, которые необходимо выполнить:

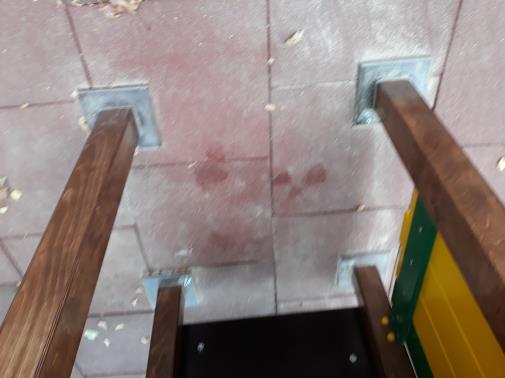

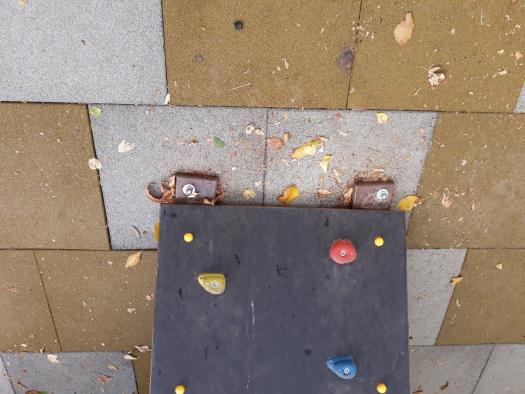

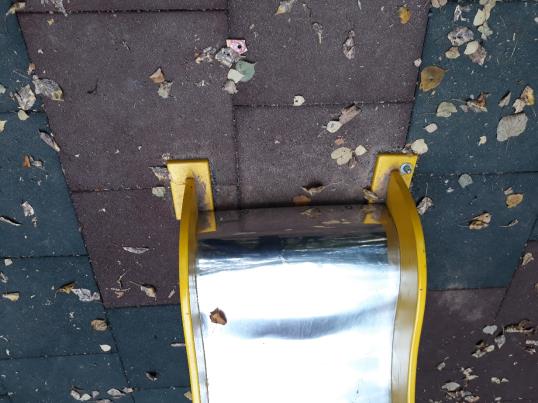

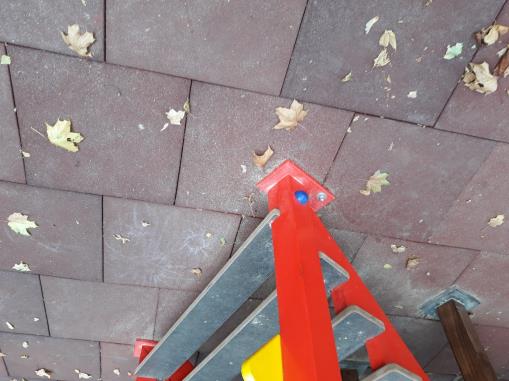

-анкеры креплений подпятников опирания горок и стоек к площадке;

-защитных колпачков на анкеры крепления.

Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

при условии выполнения недоделок в столбце 6.

5 П-1 5 Детский игровой комплекс.

Паспорт 0025П,

ООО «СБ и У-1», 2019г.

Заводской № 16371

от 14.09.2018г

Фото № 13, 16, 18, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4,

кроме недоделок, которые необходимо выполнить:

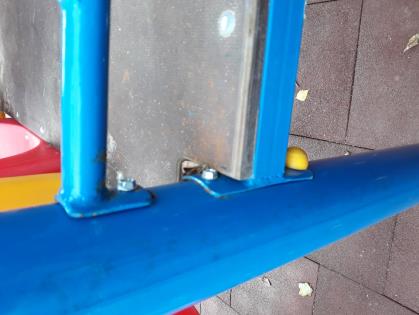

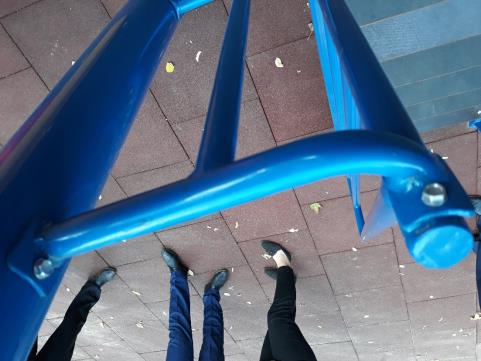

— взаимные примыкания металлических труб ограждения без перекошенных швов;

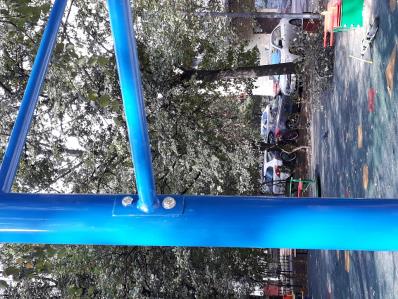

— защитные колпачки на болтовые крепежи труб.

Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

при условии выполнения недоделок в столбце 6.

6 П-1 6 Детский игровой комплекс.

Паспорт 0023П,

ООО «СБ и У-1», 2019г.

Заводской № 16369

от 14.09.2018г

Фото № 20-22, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
7 П-1 7 Детский игровой комплекс.

Паспорт 0001П, ООО «СБ и У-1», 2019г.

Заводской № 16347

от 14.09.2018г

Фото № 23, 24, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
8 П-1 8 Детский игровой комплекс.

Паспорт 0007П,

ООО «СБ и У-1», 2019г.

Заводской № 16353

от 14.09.2018г

Фото № 25-28, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4,

кроме недоделок, которые необходимо выполнить:

— взаимные примыкания металлических труб ограждения без перекошенных швов;

— защитные колпачки на болтовые крепежи труб.

Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

при условии выполнения недоделок в столбце 6.

9 П-1 9 Детский игровой комплекс.

Паспорт 0006П, ООО «СБ и У-1», 2019г.

Заводской № 16352

от 14.09.2018г

Фото № 29-30, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
10 П-1 10 Детский игровой комплекс.

Паспорт 0004П, ООО «СБ и У-1», 2019г.

Заводской № 16350

от 14.09.2018г

Фото № 30-31, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
11 П-1 1 Спортивный комплекс.

Паспорт 0053П,

ООО «СБ и У-1», 2019г.

Заводской № 18102

от 20.09.2018г

Фото № 32-33, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-17 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
12 П-1 2 Воркаут.

Паспорт 0051П,

ООО «СБ и У-1», 2019г.

Заводской № 16369

от 14.09.2018г

Фото № 34-36, Прил.

В паспорте нет назначения по возрастам пользователей.

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4, при условии выполнения поправок в столбце 6
13 П-1 3 Гимнастический комплекс.

Паспорт 0054П,

ООО «СБ и У-1», 2019г.

Заводской № 18303

от 24.09.2018г

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-17 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

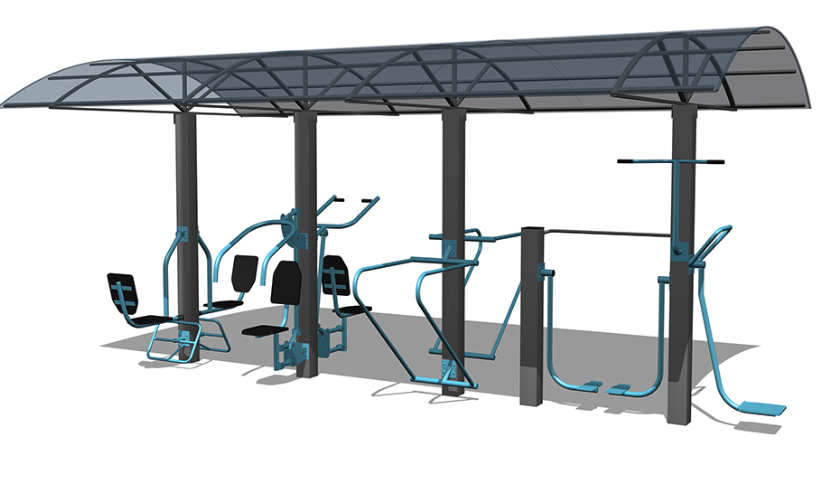

14 П-1 4 Атлетический павильон-навес для размещения и укрытия от атмосферных осадков 3-х тренажеров: 4.1, 4.2 и 4.3.

Фото № 37, 38

Отсутствуют дефекты и недоделки Оборудование обеспечивает безопасность при эксплуатации по назначению.
15 П-1 4.1 Тренажер улица однопозиционный «Имитатор ходьбы».

Паспорт Т 0105,

ООО «СпортСтройПроект»

24.06.2019г

Фото № 38

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [ 11, 14, 15,] и СП [19] раздела 4.. Без ограничения возраста. Оборудование НЕ обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4.
16 П-1 4.2 Тренажер улица однопозиционный «Жми ногами для одного».

Паспорт Т 0113,

ООО «СпортСтройПроект».

24.06.2019г

Фото № 37

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [ 11, 14, 15,] и СП [19] раздела 4. Без ограничения возраста.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

17 П-1 4.3 Тренажер улица однопозиционный «Подтягивание для одного»

Паспорт Т 0107,

ООО «СпортСтройПроект».

24.06.2019г

Фото № 37

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [ 11, 14, 15,] и СП [19] раздела 4.. Без ограничения возраста.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с

требованиями ГОСТ [8], раздела 4

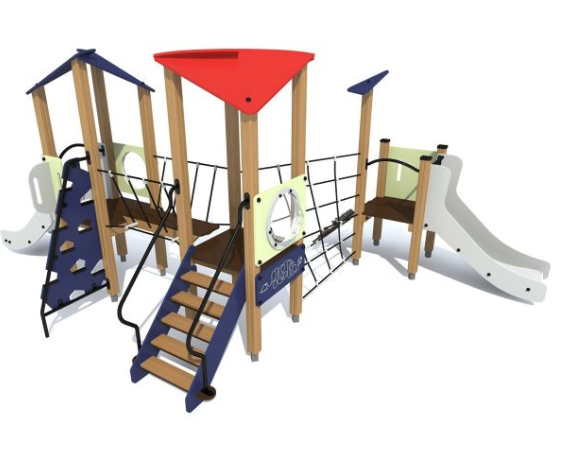

18 П-2 14 Детский игровой комплекс «Крепость»

Паспорт 0024П,

ООО «СБ и У-1», 2019г.

Заводской № 16370

от 14.09.2018г

Фото № 39, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4, Оборудование предназначено для детей 7-17 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

при условии выполнения недоделок в столбце 6.

19 П-2 15 Детский игровой комплекс «Крепость»

Паспорт 0009П,

ООО «СБ и У-1», 2019г.

Заводской № 16355

от 14.09.2018г

Фото № 40, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование предназначено для детей 7-17 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
20 П-2 16 Детский игровой комплекс «Гнездо Аиста».

Паспорт LAPPSET 137401M

Заводской № —

от 23.11.2018г

Изготовитель Финляндия

Фото № 41, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование (нет перевода паспорта на русский язык и обозначения возрастной категории) обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
21 П-2 17 Детский игровой комплекс «Вершина».

Паспорт LAPPSET 137124M

Заводской № —

от 09.11.2016г

Изготовитель Финляндия

Фото № 42, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Оборудование (нет перевода паспорта на русский язык и обозначения возрастной категории) обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
22 П-2 18 Качели «Гнездо»

Паспорт 0013П,

ООО «СБ и У-1», 2019г.

Заводской № 16360

от 15.09.2018г Фото № 43, Прил.2

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [ 11, 14, 15,] и СП [19] раздела 4. Оборудование предназначено для детей 7-17 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4
23 П-2 19 Качели «Емеля»

Паспорт 0012П,

ООО «СБ и У-1», 2019г.

Заводской № 16358

от 14.09.2018г

Фото № 44 -45, Прил.2

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [ 9,11, 14, 15,] и СП [19] раздела 4, Оборудование предназначено для детей 7-17 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

при условии выполнения недоделок в столбце 6.

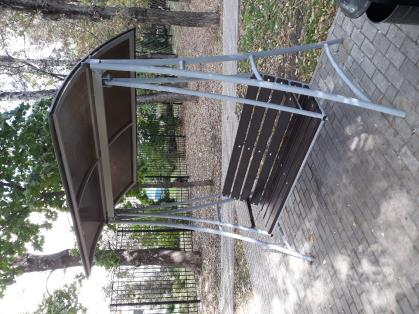

24 П-2 20 Диван-Качели «С навесом»

Паспорт б/н, Изготовитель

ООО «ЭКОМАФ»

Поставщик ООО «Эко Строй Гранд»

Дата изготовления 07.2019г

Фото № 46, Прил.2

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,13,14] и СП [19] раздела 4. Оборудование предназначено для детей и взрослых,

обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

25 П-2 21 Качели-балансир

Паспорт 0027, ООО «СБ и У-1», 2019г.

Заводской № 16380

от 15.09.2018г

Фото № 47, Прил.2

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,9,11] и СП [19] раздела 4. Оборудование предназначено для детей 7-14 лет, обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4.
26 П-2 5 Тренажер уличный «Рули».

Паспорт 029,

ООО «Армия спорта»

Дата изготовления-нет

Дата продажи-нет

Заводской номер -нет

Инструкция по эксплуатации — нет

Фото № 48, Прил.2

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,9,11,14] и СП [19] раздела 4. Без обозначения возрастной катего-рии пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4.

27 П-2 6 Тренажер уличный «Орбитрек 0-21».

Паспорт б/н,

ООО «Армия спорта»

Дата изготовления-нет

Дата продажи-нет

Заводской номер -нет

Инструкция по эксплуатации — нет

Фото № 49, Прил.2

Без обозначения возрастной катего-рии пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4.

28 П-2 7 Тренажер уличный «Подтягивание + жим».

Паспорт б/н,

ООО «Армия спорта»

Дата изготовления-нет

Дата продажи-нет

Заводской номер –нет

Инструкция по эксплуатации — нет

Фото № 50, Прил.2

Для тренировки и укрепления мышц груди и спины.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,11,14,15] и СП [19] раздела 4,

Кроме необходимости обслужить шарнирные узлы тренажера соответствующей смазкой.

Без обозначения возрастной катего-рии пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

при условии выполнения недоделок в столбце 6.

29 П-2 8 Тренажер уличный «Двойной жим ногами».

Паспорт б/н,

ООО «Армия спорта»

Дата изготовления-нет

Дата продажи-нет

Заводской номер -нет

Инструкция по эксплуатации — нет

Фото № 51, Прил.2

Для тренировки и укрепления мышц ног.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,11,14,15] и СП [19] раздела 4.

Без обозначения возрастной катего-рии пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

30 П-2 9 Тренажер уличный «Флекс».

Паспорт б/н,

ООО «Армия спорта»

Дата изготовления-нет

Дата продажи-нет

Заводской номер -нет

Инструкция по эксплуатации — нет

Фото № 52, Прил.2

Для укрепления мышц ног.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,11,14,15] и СП [19] раздела 4.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

31 П-2 10 Тренажер уличный «Жми ногами».

Паспорт 0-15,

ООО «Армия спорта»

Дата изготовления-нет

Дата продажи-нет

Заводской номер -нет

Инструкция по эксплуатации — нет

Фото № 53, Прил.2

Для выполнения упражнений укрепления мышц ног.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,11,14,15] и СП [19] раздела 4.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

32 П-2 11 Тренажер уличный «Хипс» (разведение ног).

Паспорт б/н,

ООО «Армия спорта»

Дата изготовления-нет

Дата продажи-нет

Заводской номер -нет

Инструкция по эксплуатации — нет

Фото № 54, Прил.2

Для тренировки мышц талии и бедер, а также суставов и мышц туловища в области поясницы.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,11,14,15] и СП [19] раздела 4.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

33 П-2 12 Тренажер уличный «Подтягивание»

Паспорт 0-23

ООО «Армия спорта»

Дата изготовления-нет

Дата продажи-нет

Заводской номер -нет

Инструкция по эксплуатации — нет

Фото № 55, Прил.2

Для тренировки мышц рук и спины.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,11,14,15] и СП [19] раздела 4.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

34 П-2 13 Тренажер уличный «Пресс+ Гиперэкстензия»

Паспорт Т0….., ООО «СпортСтройПроект»

24.06.2019г

Фото № 56, Прил.2

35 П-2 14 Тренажер уличный «Маятник + Шпагат + Шагоход для троих»

Паспорт Т 0304

ООО «СпортСтройПроект»

24.06.2019г

Фото № 57, Прил.2

Для укрепления мышц и суставов ног и поясницы.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

36 П-2 15 Тренажер уличный «Подтягивание для двоих»

Паспорт Т 0243,

ООО «СпортСтройПроект»

24.06.2019г

Фото № 58, Прил.2

Для проведения гимнастических тренировок.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4,

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

37 П-2 16 Тренажер уличный «Лодочник для одного»

Паспорт Т 0115,

ООО «СпортСтройПроект»

24.06.2019г

Фото № 59, прил.2

Для укрепления мышц рук, ног, спины.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

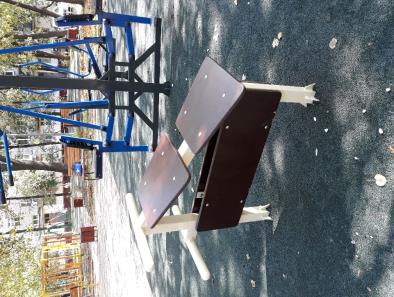

38 П-2 18 Тренажер уличный «Скамья для пресса»

Паспорт YT 42,

Изготовитель AIR-GYM 141004.

Дата изготовления-нет

Фото № 60, Прил.2

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4. От 14 лет.

Не рекомендуется приступать к занятиям без предварительной консультации с врачем

С учетом этих требований оборудо-вание обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

При условии наличия возле тренажера информационной таблички с ограничениями по использованию.

39 П-2 19 Двойной турник.

Паспорт 0018П,

ООО «СБ и У-1»

Заводской номер 16364

Выпуск 14.09.2018г

Фото № 61-62, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4. Для детей и взрослых.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

40 П-2 20 Шведская стенка.

Паспорт 0019П,

ООО «СБ и У-1»

Заводской номер 16365

Выпуск 14.09.2018г

Фото № 62, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4. Для детей и взрослых.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

41 П-2 21 Брусья.

Паспорт 0071П,

ООО «СБ и У-1»

Заводской номер 16864

Выпуск 14.09.2018г

Фото № 63, прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4. Для детей и взрослых. Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

42 П-2 22 Комплекс трехуровневый турник + шведская стенка.

Паспорт 0061П

ООО «СБ и У-1»

Заводской номер 18402

Выпуск 24.09.2018г

Фото № 64, прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4. Для детей и взрослых.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

43 П-2 22.1 Гимнастический комплекс ДСК-15.

Паспорт (без номера)

ТУ 32.99.59-013-39763458-2019

Производитель: ООО ГК «Забава»

05.августа 2019г.

Фото № 65, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [8, 11, 14, 15], раздела 4. Для детей от 2-х до 14 лет.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

44 П-2 23 Гимнастический комплекс ДСК.

Паспорт 0010П

ООО «СБ и У-1»

Заводской номер 16356

Выпуск 14.09.2018г

Фото № 66, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [8, 11, 14, 15], раздела 4. Для детей от 3-х до 10 лет.

Обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

45 П-2 2 Песочный дворик с горкой

Паспорт 0015П

ООО «СБ и У-1»

Заводской номер 16361

Выпуск 14.09.2018г

Фото № 67, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Для детей в возрасте от + 1 лет.

Обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

46 П-2 3 Горка зимняя

Паспорт 0020П

ООО «СБ и У-1»

Заводской номер 16366

Выпуск 14.09.2018г

Фото № 68-69, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4. Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

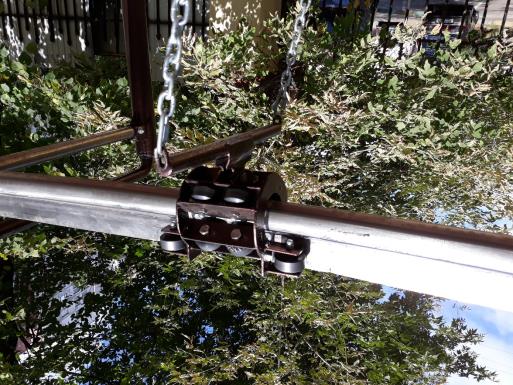

47 П-2 4 Тарзанка

Паспорт 0033П

ООО «СБ и У-1»

Заводской номер 16355

Выпуск 15.09.2018г

Фото № 70-71, прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [9,10, 11, 14, 15], раздела 4. Для детей от 7 до 14 лет.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

48 П-2 5 Песочница с крышкой

Паспорт 0014П

ООО «СБ и У-1»

Заводской номер 16360

Выпуск 14.09.2018г

Фото № 72, прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4. Для детей от 7 до 14 лет (в паспорте указан некорректный возраст).

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

49 П-2 6 Конструкция «Смарт»

Паспорт ИЗКНТ-00225

Изготовитель «ООО «Заг-лушка.ру»

Санкт-Петербург, 2019г

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [8,11,14] и СП [19] раздела 4. Для детей от 6 до 12 лет.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

50 П-3 24 Детский игровой комплекс.

Паспорт 0002П,

ООО «СБ и У-1», 2019г.

Заводской № 16348

от 14.09.2018г

Фото № 73-77, прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [10, 11, 14, 15], раздела 4, Для детей от 5 до 14 лет.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4,

при условии выполнения недоделок указанных в столбце 6.

51 П-3 23 Спортивный комплекс.

Паспорт 0079П,

ООО «СБ и У-1», 2019г.

Заводской № 18332

от 22.09.2018г

Фото № 78-80, Прил.2

Отсутствуют дефекты и недоделки согласно требованиям ГОСТ [ 11, 14, 15], раздела 4. Для детей от 3 до 10 лет.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

52 П-3 23.1 Качели детские Тип 3

(4 секции)

Паспорт 0066П,

ООО «СБ и У-1», 2019г.

Заводской № 16371

от 13.09.2018г

Фото № 81-84, Прил.2

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [ 9,11, 14, 15,] и СП [19] раздела 4.. Для детей от 3 лет.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

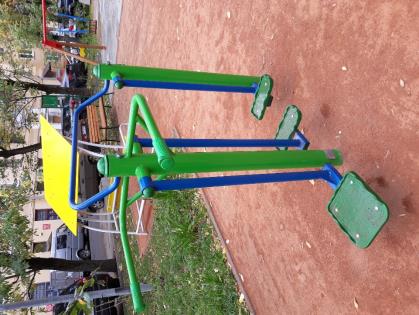

53 П-3 24.1 Тренажер «имитатор ходьбы»

Паспорт Т 0105

ООО «СпортСтройПроект»

24.06.2019г

Фото № 85-86, Прил.2

Для укрепления мышц всего тела.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4.

Без обозначения возрастной катего-рии пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

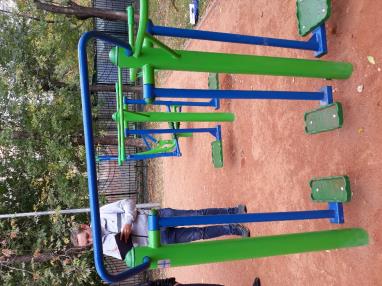

54 П-3 25 Тренажер «Маяк + Шагоход

Для троих»

Паспорт Т 0304

ООО «СпортСтройПроект»

24.06.2019г

Фото № 87-88, Прил.2

Для усиления мышц и суставов ног и поясницы.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

55 П-3 26 Тренажер уличный двухпозиционный «Маятник для двоих».

Паспорт Т 0207

ООО «СпортСтройПроект»

24.06.2019г

Фото № 89, Прил.2

Для укрепления мышц ног и талии.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4,

кроме необходимости проведения регулировки люфта штанги платформы, которая начинает задевать за столб тренажера при использовании (раскачивании) взрослым человеком.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4, при условии выполнения мероприятий по регулировке тренажера , указанной в столбце 6.

56 П-3 27 Тренажер улица, однопозиционный «Наездник для одного»

Паспорт Т 0106

Фото № 90, Прил.2

Для укрепления мышц рук, ног, спины.

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4.

Без обозначения возрастной категории

пользователей.

Оборудование обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8], раздела 4

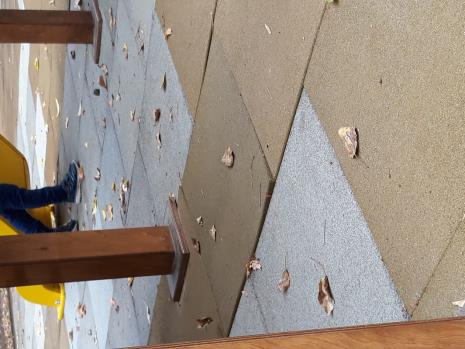

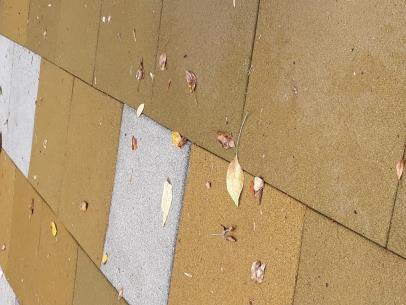

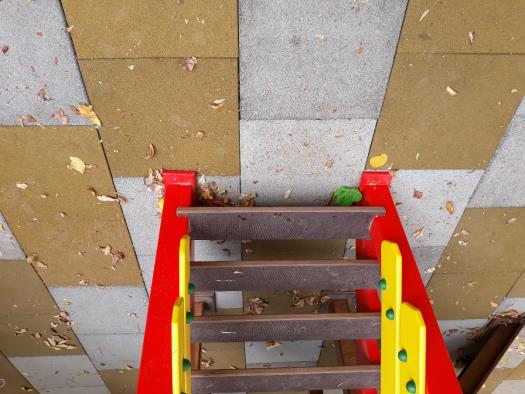

57 П-3 28 Покрытие детской площадки из плит резиновых 500х500х40 мм

Общая площадь 230 м2

Фото № 91,92,84,83, Прил.2

Отсутствуют дефекты и недоделки, выдержаны зоны безопасности согласно требованиям ГОСТ [9,10,11,] и СП [19] раздела 4. Покрытие не обеспечивает безопасность при эксплуатации по назначению в соответствии с требованиями ГОСТ [8, 11,15], раздела 4.

Требуется переделка настила покрытия с предварительным устройством основания по нормативным требованиям для детских площадок.



3. ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ

На основании выполненного обследования и освидетельствования вновь-смонтированного оборудования детских игровых и спортивных площадок в районе Измайлово, ВАО гор. Москвы, следует:

  1. Оценка фактического технического состояния оборудования детских

игровых и спортивных площадок показала, что монтаж и установка оборудования

выполнены для всех 57 единиц оборудования в соответствии с паспортами на оборудование изготовителей, сертификатами (качества и соответствия) от изготовителей (поставщиков) и актуализированными документами [8] – [15], [19], раздела 4.

  1. На смонтированном оборудовании детских игровых и спортивных

площадок обеспечена безопасность при их эксплуатации по назначению в соответствии с требованиями ГОСТ Р ИСО/МЭС 50-2002 [8].

Имеются дефекты, не влияющие на безопасную эксплуатацию в целом по игровым комплексам и спортивным площадкам.

  1. Представленные поставщиками паспорта на вновь смонтированное оборудование имеют следующие ненадлежаще оформленные позиции, которые необходимо дополнить:

— отсутствие подписей, даты изготовления и печатей предприятия-изготовителя или поставщика (в отдельных документах) — требования ГОСТ [16];

— отсутствие комплектации, схемы сборки конструкций и оборудования — требования ГОСТ пп.5.3, 5.3.1 и 5.3.2 [14] и [15];

— отсутствие инструкции по монтажу и эксплуатации оборудования — требования ГОСТ пп.5.3, 5.3.1 и 5.3.2 [14] и [15];

Отсутствие надлежаще оформленных Паспортов на оборудование, отсутствие комплектности схем сборки и инструкций по эксплуатации, способствует затруднению дальнейшей эксплуатации оборудования Управляющими компаниями, ремонтными и эксплуатационными организациями.

4. Перечень используемой нормативно-технической

документации

  1. Федеральный закон от 30.12.2009 N 384-ФЗ (ред. от 02.07.2013) «Технический регламент о безопасности зданий и сооружений».
  2. Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 29.07.2017) «Технический регламент о требованиях пожарной безопасности» (с изм. и доп., вступил в силу с 31.07.2018).
  3. Федеральный закон от 31.05.2001 № 73-ФЗ (ред. № 9 от 08.03.2015) «О государственной судебно-экспертной деятельности в российской федерации».
  4. Приказ Росстандарта № 831 от 17.04.2019 «Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
  5. ГОСТ 31937-2011. Межгосударственный стандарт. Здания и сооружения. Правила обследования и мониторинга технического состояния.
  6. ГОСТ 26433.2-96 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.
  1. ГОСТ 27751-2014. Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения», введен с 01.07.2015г
  2. ГОСТ Р ИСО/МЭК 50-2002. БЕЗОПАСНОСТЬ ДЕТЕЙ И СТАНДАРТЫ. Общие требования.
  3. ГОСТ Р 52167-2012. Оборудование детских игровых площадок. Безопас-ность конструкции и методы испытания качелей.
  4. ГОСТ Р 52168-2003. Оборудование детских игровых площадок. Безопасность конструкции и методы испытания горок.
  5. ГОСТ Р 52169-2012. Оборудование детских игровых площадок. Безопасность конструкции и методы испытания. Общие требования.
  6. ГОСТ Р 52299-2004. Оборудование детских игровых площадок. Безопасность конструкции и методы испытания качалок. Общие требования.
  7. ГОСТ Р 52300-2004. Оборудование детских игровых площадок. Безопасность конструкции и методы испытания каруселей. Общие требования.
  8. ГОСТ Р 52301-2013. Оборудование и покрытия детских игровых площа-док. Безопасность при эксплуатации. Общие требования.
  9. ГОСТ Р 55679-2013. Оборудование детских спортивных площадок. Безопасность при эксплуатации.
  10. ГОСТ 2.601-2013. Единая система конструкторской документации. Эксплуатационная документация.
  11. СП 13-102-2003. Свод правил по проектированию и строительству. Правила обследования несущих строительных конструкций зданий и сооружений-М.: Госстрой,2011г.
  12. СП 20.13330.2016. (СНиП 2.01.07-85) Свод правил по проектированию и строительству. Нагрузки и воздействия. М.: Минстрой, 2016г.
  13. СП 31-115-2006. Открытые плоскостные физкультурно-спортивные сооружения.

Перечень П-1 оборудования дворовых площадок

1. ДЕТСКИЕ ИГРОВЫЕ КОМПЛЕКСЫ – 10 штук;

2. ТРЕНАЖЕРЫ (ГИМНАСТИЧЕСКИЕ КОМПЛЕКСЫ) – 7 штук;

ВСЕГО: 17 штук.

№ п/п Изображение Наименование Размеры, мм Адрес
1. ДЕТСКИЕ ИГРОВЫЕ КОМПЛЕКСЫ – 10 штук
1

008

https://dvorick.ru/images/_eco/20502/01.jpg ДИК 6500х4100х2700 Первомайская ул., д. 34/16, д. 38
2

003

Игровой комплекс ДГ Хижина тип 11 Игровой комплекс 5300х5300х3100 7-я Парковая ул., д. 10
3

022

Игровой комплекс КИК-014 Игровой комплекс 7900х6800х5800 9-я Парковая ул., д. 9А, Н. Первомайская ул., д. 19А
4

005

ДИК 6500х4100х2700 Верхняя Первомайская ул., 59/35, корп. 1,2,3
5

025

ДИК_пункт_17 ДИК 3700х2700х3600 Верхняя Первомайская ул., 59/35, корп. 1,2,3
6

023

Игровой комплекс КИК-019 Детский игровой комплекс 8100х6200х5600 Измайловский б-р, д. 31, 37
7

001

Игровой комплекс ДГС-09 Детский игровой комплекс 5700х5200х3000 Измайловский пр., д. 20 к. 1,2
8

007

Игровой комплекс ИК-002 Игровой комплекс 4900х2800х3900 Первомайская ул., д. 56, 58Б
9

006

005116 - Детский игровой комплекс Игровой комплекс 3790х6200х3350 3-я Прядильная ул., д. 5
10

004

Игровой комплекс ДГС-17 Детский игровой комплекс 6900х5900х3000 2-я Прядильная ул., д. 5, 7А, 3-я Прядильная ул., д.18, 18А
2. ТРЕНАЖЕРЫ (ГИМНАСТИЧЕСКИЕ КОМПЛЕКСЫ) – 7 штук
1

053

Гимнастический комплекс ГК-014 Спортивный комплекс 4000х2700х2700 Измайловский пр., д. 20 к. 1,2
2

051

Оборудование для Воркаут Воркаут 2650х2650х2600 7-я Парковая ул., д. 10
3

054

http://uh-zabava.ru/images/wss/product/a6c8de824cd53c9d77241014f60992ad.jpg Гимнастический комплекс 3100х3100х2700 9-я Парковая ул., д. 9А, Н. Первомайская ул., д. 19А
4 Атлетический павильон крытый для размещения 3-х тренажеров 6500х3500х3050 Измайловский б-р, д. 31, 37
4.1 7161 Т 0105 «Тренажер имитатор ходьбы» 60*100*180 Измайловский б-р, д. 31, 37
4.2 7169 Т 0113 «Жим ногами для одного» 60*100*190 Измайловский б-р, д. 31, 37
4.3 7165 Т 0107 «Подтягивание для одного» Измайловский б-р, д. 31, 37

Перечень П-2 оборудования дворовых площадок

  1. ДЕТСКИЕ ИГРОВЫЕ КОМПЛЕКСЫ – 4 штук;
  2. ДЕТСКИЕ КАЧЕЛИ – 4 шт
  3. ТРЕНАЖЕРЫ (ГИМНАСТИЧЕСКИЕ КОМПЛЕКСЫ) – 19 штук;
  4. ГОРКИ, ПЕСОЧНИЦА, КАНАТНЫЙЛАБИРИНТ- 5 шт.

ВСЕГО: 32 штуки.

№ п/п Изображение Наименование Размеры, мм Адрес
1. ДЕТСКИЕ ИГРОВЫЕ КОМПЛЕКСЫ – 4 штуки
14

024

Крепость_пункт_15 Игровой комплекс «Крепость» или эквивалент 5100х5900х4400 6-я Парковая ул., д. 12, Н. Первомайская ул., д. 1,3,5
15

009

Игровой комплекс Игровой комплекс «Паровоз» или эквивалент 1680х6500х2100 6-я Парковая ул., д. 12, Н. Первомайская ул., д. 1,3,5
16 Игровой комплекс «Гнездо Аиста» или эквивалент 2500х2500х1980 9-я Парковая ул., д. 26 к. 1,2
17 https://webapi.lappset.com/server/api/v1/file/10000000346570/10000001235517_image_png/preview Игровой комплекс «Вершина» или эквивалент 5360х4310х3320 9-я Парковая ул., д. 26 к. 1,2
2. ДЕТСКИЕ КАЧЕЛИ – 4 штуки
18

013

Качели Гнездо тип 2 Качели «Гнездо» 2600х1500х2200 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
19

012

Качели Емеля Качели «Емеля» 3400х1200х2100 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
20 http://nwcity.ru/wp-content/uploads/02-%D0%B4%D0%B8%D0%B2%D0%B0%D0%BD-%D0%BA%D0%B0%D1%87%D0%B5%D0%BB%D0%B8-%D1%81-%D0%BD%D0%B0%D0%B2%D0%B5%D1%81%D0%BE%D0%BC-1024x1024.jpg Диван-качели 1770х1050х1970 9-я Парковая ул., д. 26 к. 1,2
21

027

Качели балансир Капелька Качели балансир 1600х400х800 Измайловский б-р, д. 31, 37
3. ТРЕНАЖЕРЫ (ГИМНАСТИЧЕСКИЕ КОМПЛЕКСЫ) – 19 штук
5 https://nash-dvor.com/img/product/623/600.jpg Тренажер «Рули» О-29 1100*1000*1400 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
6 Тренажер «Орбитрек»

0-21

1300*600*1400 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
7 Тренажер "Тяга сверху" - "Жим от груди" ТР048-049 Тренажер уличный «Подтягивание + жим» 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
8 Тренажер «Двойной жим ногами» 5500*1920 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
9  ТРЕНАЖЕР ДЛЯ УЛИЦЫ ТОС-0108 РАЗГИБАНИЕ НОГ, фото 1 Тренажер уличный «Флекс» 850х660х1200 9-я Парковая ул., д. 26 к. 1,2
10  ТОС-0113 ЖИМ НОГАМИ ОДИНАРНЫЙ, фото 1 Тренажер жим ногами О-15 870х620х1800 9-я Парковая ул., д. 26 к. 1,2
11  УЛИЧНЫЙ ТРЕНАЖЕР ТОС-0101 РАЗВЕДЕНИЕ НОГ, фото 1 уличный тренажер «Хипс» разведение ног 860х650х1480 9-я Парковая ул., д. 26 к. 1,2
12  ТРЕНАЖЕР ДЛЯ УЛИЦЫ ТОС-0107 ВЕРТИКАЛЬНАЯ ТЯГА, фото 1 тренажер для улицы «Подтягивание» О-23 1000х650х1650 9-я Парковая ул., д. 26 к. 1,2
13  ТОС-0201 УЛИЧНАЯ ПРЕСС-СКАМЬЯ ДВОЙНАЯ, фото 1 ПС 0201 «Пресс+Гиперэкстензия» 1670х1250х1000 9-я Парковая ул., д. 26 к. 1,2
14 11817 Тренажер уличный Т 0304 «Маятник + Шпагат + Шагоход для троих» 2500х940х1310 6-я Парковая ул., д. 12, Н. Первомайская ул., д. 1,3,5
15 11709 Тренажер уличный Т 0243 «‎Подтягивание для двоих» 2030х940х1810 6-я Парковая ул., д. 12, Н. Первомайская ул., д. 1,3,5
16 7173 Тренажер Т 0115 «Лодочник для одного» 1300х950х750 6-я Парковая ул., д. 12, Н. Первомайская ул., д. 1,3,5
18  Скамья для пресса YT42, фото 1 Скамья для пресса 550х820х1000 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
19

018

Двойной турник 1400*1400*2600 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
20

019

Шведская стенка 1400*15*2600 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
21

071

 Брусья YT5, фото 1 Брусья 3000х400х1450 6-я Парковая ул., д. 12, Н. Первомайская ул., д. 1,3,5
22

061

 Комплекс трехуровневый турник+шведская стенка, фото 1 Комплекс трехуровневый турник+шведская стенка 5700х200х1940 6-я Парковая ул., д. 12, Н. Первомайская ул., д. 1,3,5
22 Гимнастический комплекс ДСК-15 Гимнастический комплекс 3500х2800х2300 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32
23

010

Гимнастический комплекс ДСК-02 Гимнастический комплекс 3000х800х2300 Измайловский б-р, д. 31, 37
4. ГОРКИ, ПЕСОЧНИЦЫ, КАНАТНЫЕ ЛАБИРИНТЫ – 5 штук
2

015

Песочница Кораблик тип 2 Песочный дворик с горкой 3140х2300х1800 Измайловский б-р, д. 31, 37
3

020

004207 - Горка зимняя Горка зимняя 5740х1948х2500 Измайловский б-р, д. 31, 37
4

033

ТАРЗАНКА КУПИТЬ Тарзанка 6000х2800х1400 Измайловский б-р, д. 31, 37
5

014

10131-220x220 Песочница с крышкой 3000*1700 11-я Парковая ул., д.41, корп, 1, 2, Сиреневый б-р.32

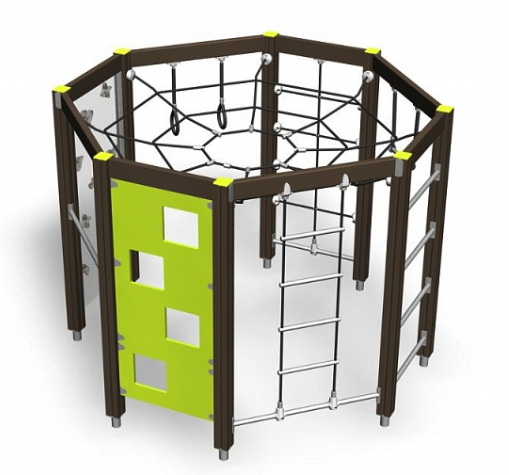

6 Канатный лабиринт Пирамида тип 1 Канатный лабиринт 4600х4100х3200 Измайловский б-р, д. 31, 37

Перечень П-3 оборудования дворовых площадок

1. ДЕТСКИЕ ИГРОВЫЕ КОМПЛЕКСЫ – 1 штука;

2. ТРЕНАЖЕРЫ (ГИМНАСТИЧЕСКИЕ КОМПЛЕКСЫ) – 6 штук

3. ПОКРЫТИЕ ИЗ РЕЗИНОВЫХ ПЛИТ ИГРОВОЙ ПЛОЩАДКИ 230 м2 – 1 объект.

ВСЕГО: 8 штук.

№ п/п Изображение Наименование Размеры, мм Адрес
1. ДЕТСКИЕ ИГРОВЫЕ КОМПЛЕКСЫ – 1 штука
24

002

Безымянный Детский игровой комплекс 11,1х7,2х3,8 Измайловский бульвар, д. 11/31
3. ТРЕНАЖЕРЫ (ГИМНАСТИЧЕСКИЕ КОМПЛЕКСЫ) – 6 штук
23

079

https://nash-dvor.com/img/product/1121/600.jpg Спорткомплекс 3х3х2,6 Измайловский бульвар, д. 11/31
23(1)

066

https://nash-dvor.com/img/product/591/600.jpg Качели 11,4х2,1х2,6 Измайловский бульвар, д. 11/31
24 (1) https://nash-dvor.com/img/product/630/600.jpg Т 0105 «Тренажер имитатор ходьбы» 1,43х0,57х1,44 Измайловский бульвар, д. 11/31
25 11817

Т 0304 «Маятник + Шпагат + Шагоход для троих»

1,01х0,61х1,43 Измайловский бульвар, д. 11/31
26 11881

Т 0207 «Маятник для двоих»

1,12х0,89х1,44 Измайловский бульвар, д. 11/31
27 https://nash-dvor.com/img/product/631/600.jpg

Т 0106 «Наездник для одного»

0,9х0,7х1,2 Измайловский бульвар, д. 11/31
28 1 Резиновые плиты покрытия игровой площадки 500х500х40мм

Общая площадь 230м2

Измайловский бульвар, д. 11/31

Фото-фиксация оборудования объектов

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\1..jpg

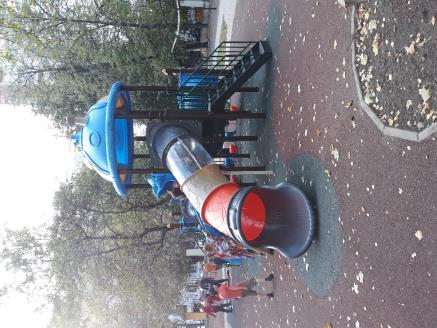

Фото 1. Объект 1. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\2.1.jpg

Фото 2. Объект 1. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\2.2.jpg

Фото 3. Объект 1. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\2.3.jpg

Фото 4. Объект 1. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\2.jpg

Фото 5. Объект 2. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\3. 9-я парковая, 9А.jpg

Фото 6. Объект 3. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\3.1.jpg

Фото 7. Объект 3. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\3.2.jpg

Фото 8. Объект 3. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\4. Верх.Первомайс.,59.35, корп1,2.3.jpg

Фото 9. Объект 4. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\4.1 Верх.Первомайс.59,35,корп.1,2,3.jpg

Фото 10. Объект 4. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\4.2 Верх.Первомайс.59.35,корп1,2,3.jpg

Фото 11. Объект 4. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\4.4.jpg

Фото 12. Объект 4. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\5. Верхн. Первомайс. 59.35,корп 1,2.3.jpg

Фото 13. Объект 5. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\5. Первомайска, 34.16, 38.jpg

Фото 14. Объект . Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\5.1 Первомайская, 34.16, 38.jpg

Фото 15. Объект . Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\5.1.jpg

Фото 16. Объект 5. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\5.2 Первомайская 34.16, 38.jpg

Фото 17. Объект . Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\5.2.jpg

Фото 18. Объект 5. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\5.4 Первомайская 34.16, 38.jpg

Фото 19. Объект . Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\6. Измайл.бульвар 31,37.jpg

Фото 20. Объект 6. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\6.1 Измайл.бульват 31.37.jpg

Фото 21. Объект 6. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\6.2 Измайл.бульвар 31,37.jpg

Фото 22. Объект 6. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\7. Измайл.просп. 20, к 1,2.jpg

Фото 23. Объект 7. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\7.1 Измайл.просп. 20,к 1,2.jpg

Фото 24. Объект 7. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\9. Первомайск. ул.,56,58Б.jpg

Фото 25. Объект 8. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\9.1 Первомайская ул, 56,58Б.jpg

Фото 26. Объект 8. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\9.3 Первомайская кл.56,58Б.jpg

Фото 27. Объект 8. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\9.4 Первомайская ул.56,58Б.jpg

Фото 28. Объект 8. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\10. 3-я прядильная,5.jpg

Фото 29. Объект 9. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\10.1 3-я прядильная,5.jpg

Фото 30. Объект 9. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\11. 2-я Прядильная,5,7А.jpg

Фото 31. Объект 10. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\11.1.jpg

Фото 31. Объект 10. Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\ТР 1. Тренажер.jpg

Фото 32. Объект 1, Спортивный комплекс, Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\ТР 1.1 Тренажер.jpg

Фото 33. Объект 1, «Спортивный комплекс», Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\ТР 2. 7-я Парковая,10.jpg

Фото 34. Объект 2, «Воркаут», Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\ТР 2.1.jpg

Фото 35. Объект 2, «Воркаут», Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\ТР 2.2.jpg

Фото 36. Объект 2, «Воркаут», Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\ТР 4.1 Тренажер.jpg

Фото 37. Объект 4, Тренажеры 4.1, 4.2 и 4.3 под навесом,

Перечень П-1

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 1 Детские площадки, 13.09.2019г пятн\ТР 4. Тренажер.jpg

Фото 38. Объект 4.1, Тренажер 4.1 под навесом, Перечень П-1.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\22-14-Пер.2 Комплекс крепость.jpg

Фото 39. Объект 14, Игровой комплекс, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\23-15-Пер. Комплекс паравоз — копия.jpg

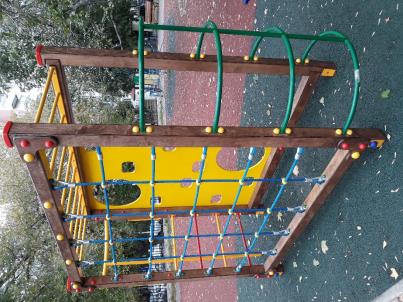

Фото 40. Объект 15, Игровой комплекс, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\29-16-Пер.2 Комплекс.jpg

Фото 41. Объект 16, Игровой комплекс, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\30-17-Пер.2 Комплекс.jpg

Фото 42. Объект 17, Игровой комплекс, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\7-18-Пер.2 Качели гнездо.jpg

Фото 43. Объект 18, Качели, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\6-19-Пер.2 Качели емеля-1.1.jpg

Фото 44. Объект 19, Качели, Перечень П-2

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\6-19-Пер.2 Качели Емеля -1.jpg

Фото 45. Объект 19, Качели, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\31-20-Пер.2 Диван-качели.jpg

Фото 46. Объект 20, Качели, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\16-21-Пер.2 Качели-баллансир.jpg

Фото 47. Объект 21, Качели, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\9-5-Пер.2 Тренаж.работа верхней группы мышц.jpg

Фото 48. Объект 5, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\12-6-Пер.2 Элиптич.тренажер.jpg

Фото 49. Объект 6, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\11-7-Пер.2 Тренаж. тяга сверху.jpg

Фото 50. Объект 7, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\13-8-Пер.2 тренаж. жим ногами гориз. двойной.jpg

Фото 51. Объект 8, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\32-9-Пер.2 Тренаж. разгибание ног.jpg

Фото 52. Объект 9, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\33-10-Пер.2 Тренаж. жим ногами.jpg

Фото 53. Объект 10, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\34-11-Пер. 2 тренаж. разводка ног.jpg

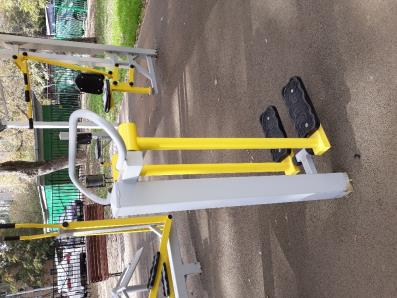

Фото 54. Объект 11, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\35-12-Пер.2 Тренаж. вертик. тяга (1).jpg

Фото 55. Объект 12, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\36-13-Пер.2 Тренажер для ног.jpg

Фото 56. Объект 13, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\24-14-Пер.2 Тренаж. другой , требовать паспорт.jpg

Фото 57. Объект 14, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\25-15-Пер.2 тренаж. другой, требовать паспорт.jpg

Фото 58. Объект 14, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\26-16-Пер.2 тренаж другой , требовать паспорт.jpg

Фото 59. Объект 15, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\10-18-Пер.2 тренаж. скамья для пресса.jpg

Фото 60. Объект 18, Тренажер, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\14-19-Пер.2 Турник.jpg

Фото 61. Объект 19, двойной турник, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\15-20-Пер.2 Шведская стенка.jpg

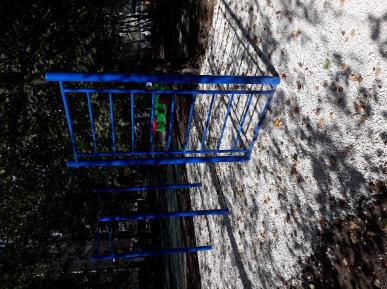

Фото 62. Объекты 19, 20, Турник, Шведская стенка, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\27-21-Пер.2 Брусья.jpg

Фото 63. Объект 21, Брусья, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\28-22-Пер.2 Турник+Шведская стенка.jpg

Фото 64. Объект 22, Комплекс турник, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\8-22-Пер.2 гимнастич.Комплекс.jpg

Фото 65. Объект 22.1, Гимнастический комплекс, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\17-23-Пер.2 Гимнастич. комплекс.jpg

Фото 66. Объект 23, Гимнастический комплекс, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\18-2-Пер.2 Песочный дворик с горкой.jpg

Фото 67. Объект 2, Песочный дворик с горкой, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\19-3-Пер.2 Горка зимняя-1.1.jpg

Фото 68. Объект 3, Горка зимняя, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\19-3-Пер.2 Горка зимняя-1.jpg

Фото 69. Объект 3, Горка зимняя, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\20-2-Пер.2 тарзанка 1.1.jpg

Фото 70. Объект 4, Тарзанка, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\20-4-Пер.2 тарзанка 1.jpg

Фото 71. Объект 4, Тарзанка, Перечень П-2.

C:\Users\compe\Desktop\7.2 Объект игровые и спортивные площадки Измайлово 13.09.2019г\Фото Перечень 2 Детские площадки,14.09.2019г субб\37-5-Пер.2 песочница.jpg

Фото 72. Объект 5, Песочница с крышкой, Перечень П-2.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_104920.jpg

Фото 73. Объект 24, Игровой комплекс, Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_104937.jpg

Фото 74. Объект 24, Игровой комплекс, Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_104945.jpg

Фото 75. Объект 24, Игровой комплекс, Перечень П-3

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_105051.jpg

Фото 76. Объект 24, Игровой комплекс, Перечень П-3

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_104337.jpg

Фото 77. Объект 24, Информационная табличка к Игровому

комплексу, Перечень П-3

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_104409.jpg

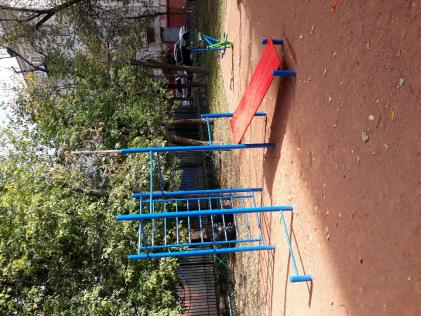

Фото 78. Объект 23, Спортивный комплекс, Перечень П-3

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_104425.jpg

Фото 79. Объект 23, Спортивный комплекс, Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_110459.jpg

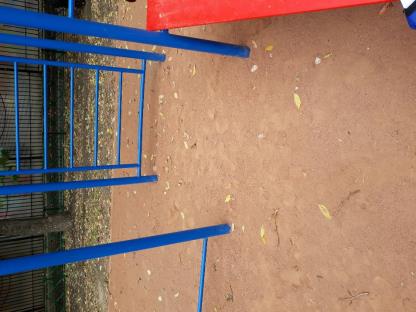

Фото 80. Объект 23, Спортивный комплекс, Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_103738.jpg

Фото 81. Объект 23.1, Качели детские (4 секции). Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_103805.jpg

Фото 82. Объект 23.1, Качели детские, секция № 4. Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_103756.jpg

Фото 83. Объект 23.1, Качели детские, секции № 2 и 3. Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_103746.jpg

Фото 84. Объект 23.1, Качели детские, секция № 1. Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_102659.jpg

Фото 85. Объекты 24.1, 25, 26 и 27 .Тренажеры 4 шт. Перечень П-3

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_102724.jpg

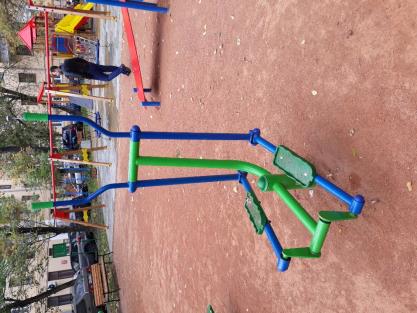

Фото 86. Объект 24.1, Тренажер «Имитатор ходьбы». Перечень П-3

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_102740.jpg

Фото 87. Объект 25, Тренажер «Маяк+ Шагоход для троих». Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_102916.jpg

Фото 88. Объект 25, Тренажер «Маяк+ Шагоход для троих». Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_102733.jpg

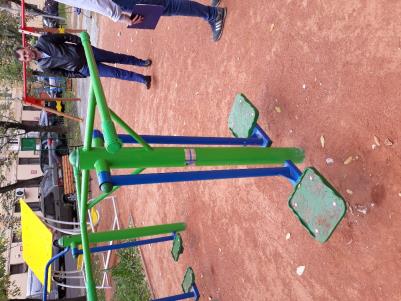

Фото 89. Объект 26, Тренажер «Маятник для двоих». Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_102712.jpg

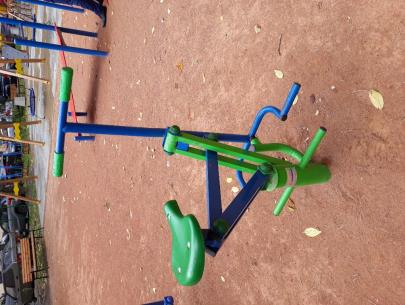

Фото 90. Объект 27, Тренажер «Наездник для одного». Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_110031.jpg

Фото 91. Объект 28. Покрытие из плит резиновых игровой

площадки 230 м2. Перечень П-3.

C:\Users\compe\Desktop\Фото Перечень П-3\20190914_110056.jpg

Фото 92. Объект 28. Покрытие из плит резиновых игровой

площадки 230 м2. Перечень П-3.

Приложение 3

(сведения об эксперте)

Квалификационный лист

специалиста-Эксперта

строительно-технической экспертизы

Маличенко Сергей Владимирович, гражданин РФ, 22.07.1958

Стаж работы по профессии:

— в сфере организации и руководства строительного производства …………………………………. 25 лет

— в сфере организации и выполнения архитектурно-строительного проектирования…………..……22 года

— в экспертной строительно-технической деятельности……………………………………………………….17 лет

— в сфере обследования и испытания строительных конструкций,

зданий и сооружений различного назначения………………………………………………….…… ..30 лет

Квалификационные документы специалиста:

1. Диплом Инженера-строителя, № ЕВ № 240375 от 31.07.1979г

2. Диплом Кандидат технических наук, К № 036689 от 15.05.1991 ВАК при Совете Министров

СССР.

3. Член НОПРИЗ, Рег. № П-034510 от 21.10.2017г. (Национальный реестр РФ специалистов в области инженерных изысканий и архитектурно-строительного проектирования).

4. Член НОСТРОЙ, № 178627, С-77-179062 от 21.12.2018 г. (Национальный реестр РФ специалистов в области строительства). Организация работ по строительству, реконструкции, капитальному ремонту объектов капитального строительства.

5. Член СРО, Квалификационный Аттестат № 315.015-29092017, СРО «Союз «Проект СвязьТелеком» от 29.09.2017г (Протокол № 9-17), действует до 14.08.2022, г. Москва.

6. Удостоверение Рег.№ 17/11630 от 15.08.2017г. о повышении квалификации «Строительный контроль (технический надзор) за соблюдением проектных решений и качества строительства», г. Москва.

7. Удостоверение Рег.№17/11510А от 02.08.2017г о повышении квалификации «Обследование строительных конструкций зданий и сооружений на объектах повышенного уровня ответственности, г. Москва.

8. Удостоверение № 13537 от 22.09.2003г. о повышении квалификации. Государственная академия повышения квалификации ЖКХ России. Деятельность по строительству зданий и сооружений, г. Москва.

9. Квалификационный аттестат № III-ОСТ № 106866 от 09.10.2003г.о праве осуществления организации и выполнения общестроительных работ в должности Генерального директора строительного предприятия. Государственный комитет Российской Федерации по строительству и жилищно-коммунальному комплексу. Строительство зданий и сооружений ПГС, г. Москва.

10. Квалификационный аттестат III-DEC № 129507 от 22.12.2003г. о праве осуществления выполнения функций Заказчика-застройщика. Государственный комитет Российской Федерации по строительству и жилищно-коммунальному комплексу. Строительство зданий и сооружений ПГС, г. Москва.

11. Квалификационный аттестат № VII-MC/351 от 26.07.2000г. по профессиональным знаниям экологических и техногенных проблем строительства. Московская ассоциация экологического образования. Строительство зданий и сооружений ПГС, г. Москва.

12. Удостоверение Рег. № 289 от 07.02.1980г. о повышении квалификации по программе геодезистов, 200 часов. Ленинградский институт инженеров железнодорожного транспорта.

Заказать строительную экспертизу
