1.1. На здание, подвергшееся воздействию пожара, специальной комиссией, состоящей из специалистов пожарной охраны и пожарно-технических станций (Госпожнадзора) составлен акт «Описание пожара» в соответствии с «Инструкцией по изучению пожара», утвержденной Главным Управлением пожарной охраны МВД РФ. В этом документе указаны дата, время, место возникновения пожара, продолжительность горения, максимальная средняя температура в помещении во время пожара, место нахождения очага, средства тушения пожара, причина (установленная, предполагаемая) возникновения, обстоятельства, способствующие развитию пожара, площадь уничтоженных помещений и объем поврежденных конструкций, данные о несчастных случаях, рекомендации по устранению причин возникновения пожара и другая информация, связанная с фактом пожара.
В соответствии с АКТОМ о пожаре от «___» июля 2006 г. установлено следующее.
Время возникновения пожара- примерно в 03 часа 00 минут произошло возгорание на 2-м мансардном этаже в результате воздействия молнии, после чего огонь распространился по всему дому.
Общая длительность пожара- 3 часа ( Пожар был полностью потушен в 6 часов 00 минут «__» июля 2006 г.
Время от начала интенсивного горения до достижения максимальной температуры пожара — 30 мин.
Причина пожара (установлена специальной комиссией) –удар молнии
Место очага пожара –мансардный этаж
В соответствии п. 13. ОСОБЕННОСТИ ОБСЛЕДОВАНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ, ПОВРЕЖДЕННЫХ ПОЖАРОМ ПОСОБИЕ ПО ОБСЛЕДОВАНИЮ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ Москва — 1997.АО «ЦНИИПРОМЗДАНИЙ»
1.2. Данные о температуре в помещении при пожаре можно получить на основе анализа изменения внешнего вида и формы строительных конструкций и материалов, оставшихся после пожара (табл. 1.1.).
Таблица 1.1.
Примерная температура нагрева конструкций по косвенным показателям
| Наименование конструкций или их частей, материала | Характер изменения внешнего вида, формы и цвета | Температура нагрева, °С |
|---|---|---|
| 1 | 2 | 3 |
| Оконное стекло, стеклянные блоки | Размягчение или слипание | 700-750 |
| Округление | 800 | |
| Потеря формы | 850 | |
| Радиаторы, трубы из литого чугуна | Образование капели | 1100-1200 |
| Железобетонные конструкции | Оседание сажи на поверхности | 100-400 |
| Появление на поверхности конструкций микротрещин. Цвет бетона бледно-розовый | 300-400 | |
| Трещины видны невооруженным глазом; ширина трещин до 0,5 мм; цвет бетона от розового до красного | 400-500 | |
| Выкол заполнителя; трещины шириной до 1 мм; цвет бетона — красный | 500-700 | |
| Сколы бетона с обнажением арматуры; цвет бетона от красного до желтого | 700-800 | |
| На поверхности множество трещин; отделение крупных заполнителей от растворной части бетона и их оплавление; цвет бетона темно-желтый | 900 и выше | |
| Ненагруженные стальные конструкции без специальных огнезащитных средств | Деформаций нет | До 200 |
| Разрушение защитного лакокрасочного покрытия | 200-250 | |
| Цвет стали изменяется от светло-желтого до красно-фиолетового | 220-280 | |
| Цвет стали — синий | 300-450 | |
| Образование на поверхности светлой окалины | 480-520 | |
| Коробление конструкций; на поверхности легко очищаемый нагар; обгоревшие кромки | 500-660 | |
| То же; на поверхности тонкий слой трудно счищаемой окалины | 650-850 | |
| Провисание конструкции под собственной массой; местами слой окалины отслаивается | 800-900 | |
| Оплавление участков; толстый слой окалины | Свыше 900 | |
| Сильно деформированы; изломы, надрывы, оплавление и пережженные участки | 1400 | |
| Нагруженные несущие стальные конструкции без специальных огнезащитных средств | Деформации, ведущие, как правило, к обрушению | 550-600 |
| Кладка из силикатного кирпича | Появление трещин; прочность снижается в 2 раза | 700 |
| Интенсивное образование трещин; прочность снижается в 5 раз | 900 | |
| Кладка из глиняного кирпича | Поверхностные трещины в кирпиче; большее их количество в цементно-песчаном растворе | До 800 |
| Оплавление и отслоение в кирпиче на глубину до 10 мм, шелушение раствора | 800-900 | |
| Кирпич поврежден на глубину более 10 мм; раствор выкрошен на глубину 20-30 мм | 1000-1200 | |
| Размягчение легкоплавких глин кирпича. Разрушение конструкций | 1200-1400 | |
| Гипсовая штукатурка | Образование частых трещин шириной до 0,2 мм; прочность уменьшилась на 50 % | 200-300 |
| Ширина трещин достигает 0,5-1 мм; прочность уменьшилась на 80 % Разрушение гипсового камня | 600-700 | |
| Цементно-песчаная штукатурка | Розовый цвет на поверхности | 800-900 |
| Светло-серый цвет; поверхностное шелушение | 400-600
800-900 |
|
| Известковая штукатурка | Штукатурка отслаивается слоями толщиной до 2 мм; на поверхности слой копоти | 600-800 |
| То же, при толщине более 2 мм (наблюдается в течение 2-3 недель после пожара) | 900 и выше | |
| Элементы конструкций из гранита | Разрушение конструкций | 850-900 |
| То же, из известняка | То же | 650-750 |
| Деревянные конструкции | Обугливание древесины на глубину до 10 мм | 450-570 |
| Образование крупнопористого древесного угля на глубину до 20 мм | 600-800 | |
| Глубина обугливания древесины более 30 мм | 820-1000 | |
| Обрушение нагруженной конструкции | 1300 и выше |
Таким образом, принимаем расчетную температуру нагрева конструкций –600-800°С.
Средства тушения пожара и их воздействие на конструкции — наружные

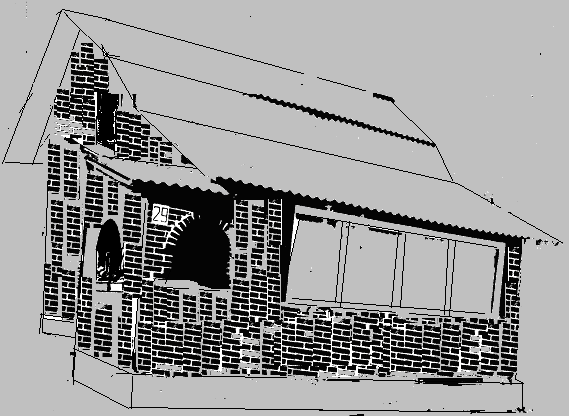

2. Характеристика дома и конструкций до пожара
2.1. Характеристика здания и конструкций до пожара дана на основании изучения документации, предоставленной Заказчиком , визуальном и инструментальном обследовании типовых узлов здания в зоне, не пострадавшей от пожара.
ОБЩИЕ СВЕДЕНИЯ О СТРОЕНИИ № 1 (Коттедж) по данным страхователя.
Вид строения — коттедж
Назначение- постоянное проживание
Год постройки -2002г./2002-2003гг (отделочные работы)
Состояние строения- законченное
Общая площадь строения- 360 кв.м.
Этажность строения-2+цоколь
Количество внутренних помещений:Более 10, из них комнат: 8
Количество входных дверей-2
Количество окон-более 10, с антимоскитными сетками
Наличие гаража- нет
ОПИСАНИЕ ВНУТРЕННЕЙ ОТДЕЛКИ ПОМЕЩЕНИИ
Стены- блокхаус сосны, деревянная вагонка, штукатурка, кирпич, камень декоративный, отделочная плитка
Потолки- гипсокартон со встроенными светильниками, штукатурка, деревянная вагонка, натяжной «Бристоль», подвесной реечный
Полы- половая доска, половая плитка, система «теплые полы» (цоколь, около бассейна), ковролин
Окна-деревянные, двойные стеклопакеты
Двери- деревянные
НАЛИЧИЕ КОММУНИКАЦИИ И СЕТЕЙ- электричество сетевое (установлены стабилизаторы на каждую фазу)
Газ- магистральный
Водопровод- магистральный
Канализация- магистральная
Телефон (номер)-да
Отопление- водяное, газовое. Примечание: нагрев, котел (бойлер) работает как от солярки так и от газа
Иное: дровяной камин, камин электрический
Вентиляция и/или кондиционирование-Климат контроль
Электрообогревател -да
Централизованная теплосеть-нет
Данные представлены в таблице
Таблица 2.1 КОНСТРУКТИВНОЕ ОПИСАНИЕ СУЩЕСТВУЮЩЕГО ДОМА
| 1 . Назначение здания | Жилой дом |
| 2. Конструктивная схема здания | Стеновая |
| 3. Количество этажей | 2 |
| 4. Наличие подвал | Нет |
| 5. Возраст здания | Построен в 2002г. |
| 6. Наружные стены
2-й этаж |
Кирпичные , облицованные изнутри деревянными декоративными панелями.
Несущие стены- кирпич пустотелый, обшитый деревянными декоративными панелями изнутри. |
| 7. Внутренние опоры для перекрытий | Межкомнатные перегородки-кирпич |
| 8. Наличие внутренних поперечных стен развязывающие продольные стены | Кирпичные стены |
| 9. Перекрытие над подвалом и полуподвалом | Монолитное железобетонное |
| 10. Междуэтажные перекрытия | Деревянные по деревянным балкам |
| 11. Чердачное перекрытие (покрытие) | Мансарда |
| 12. Перемычки над оконными и
дверными проёмами |
Арочные перемычки |
| 13. Тип стропил | Наслонные деревянные |
| 14. Кровля. Крыша | Шифер по деревянной обрешетке |
| 15.Фундамент | Кирпичный ленточный по цоколю.
Подземная часть- бетонные блоки |
| 16. Благоустройство участка (планировка двора, наличие и состояние отмосток) | Вертикальная планировка выполнена, состояние отмостки удовлетворительное. |

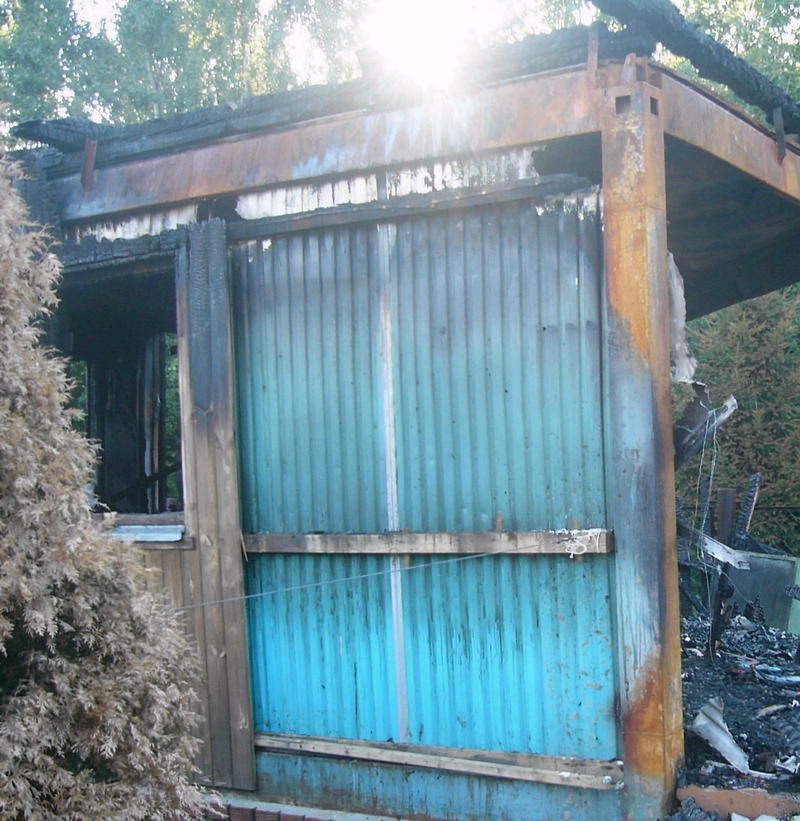

Таблица 2.2. Конструктивная схема Подсобного помещения
| 1 . Назначение здания | Хозблок |
| 2. Конструктивная схема здания | Стеновая |
| 3. Количество этажей | 1 |
| 4. Наличие подвал | Нет |
| 5. Возраст здания | Построен в 2002г. |
| 6. Наружные стены
|
Вагонка обшита по стальному каркасу |
| 7. Внутренние опоры для перекрытий | Нет |
| 8. Наличие внутренних поперечных стен развязывающие продольные стены | Нет |
| 9. Перекрытие над подвалом и полуподвалом | Нет |
| 10. Междуэтажные перекрытия | нет |
| 11. Чердачное перекрытие (покрытие) | Деревянные по деревянным балкам |
| 12. Перемычки над оконными и
дверными проёмами |
Металлические |
| 13. Тип стропил | Наслонные деревянные |
| 14. Кровля. Крыша | Шифер по деревянной обрешетке |
| 15.Фундамент | Кирпичный ленточный по цоколю.
Подземная часть- бетонные блоки |
| 16. Благоустройство участка (планировка двора, наличие и состояние отмосток) | Вертикальная планировка выполнена, состояние отмостки удовлетворительное. |
З.МЕТОДИКА ОБСЛЕДОВАНИЯ КОНСТРУКЦИЙ ПОСЛЕ ПОЖАРА.
Общая часть
3.1. Обследование конструкций зданий, поврежденных пожаром, проведены в два этапа.
Первый этап включал предварительное обследование, второй этап — детальное обследование.
3.2. Детальному обследованию подвержены конструкции, относящиеся к средней, сильной или аварийной степени повреждения. При этом выполнено инструментальное обследование конструкций с определением расчетных прочностных показателей материалов.
Аппаратура для обследования.

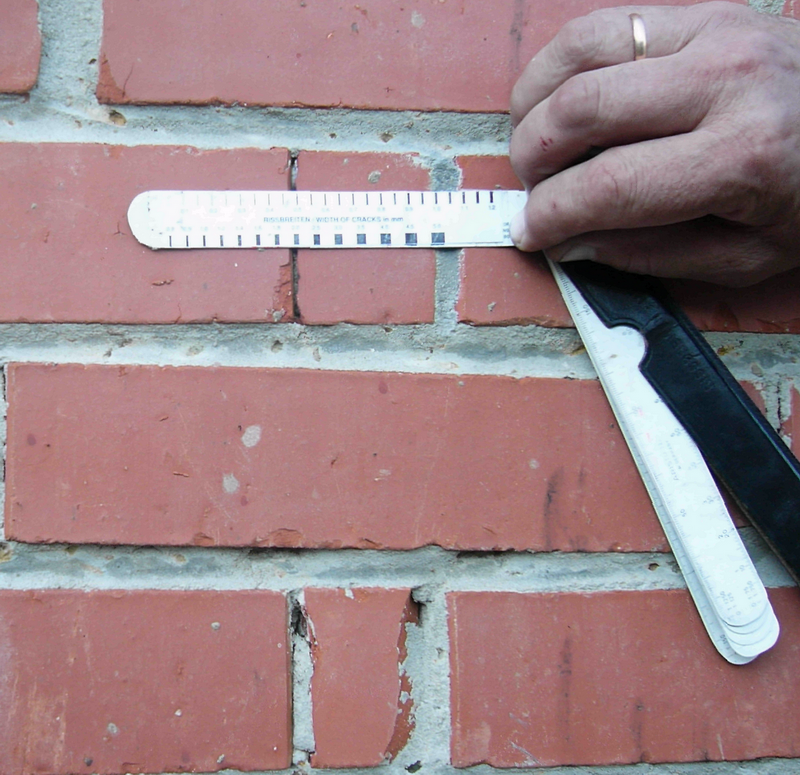

- Трещиномер шаблон.

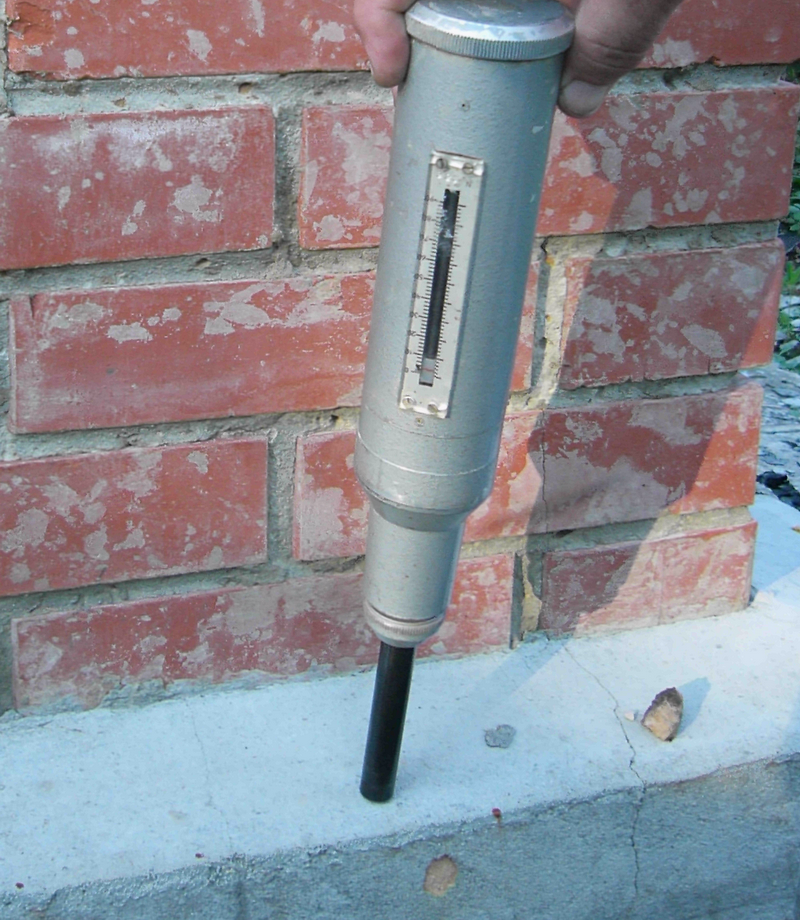

- Склерометр ОМШ-1- механический прибор для измерения прочности бетона неразрушающим методом.
- Буровая установка НИЛТИ для отбора проб из железобетонных перекрытий
- Ультразвуковой дефектоскоп Бетон-22 для определения прочности бетона неразрушающим методом.
- Рулетка измерительная лазерная.
- Прогибомер
- Штангенциркуль.
- Фотоаппарат далъномерный.
3.3. На основе инструментальных определений прочностных показателей материалов производятся поверочные расчеты для установления их остаточной несущей способности. Полученные результаты сравниваются с расчетными значениями и с требованиями соответствующих СНиП, и на этой основе разрабатываются рекомендации по дальнейшей эксплуатации, ремонту и восстановлению эксплуатационных качеств конструкций.
3.4. В случаях, когда невозможно проведение инструментальных обследований конструкций по месту (расположение конструкций на большой высоте, в труднодоступных местах и т.п.), проведены поверочные расчеты их остаточной несущей способности по действующим СНиП с учетом коэффициентов снижения прочностных показателей материала.
3.5. Пределы огнестойкости конструкций, подверженных воздействию высоких температур во время пожара, определены на основании «Методики расчета фактических пределов огнестойкости стальных конструкций», предложенной ВНИИПО МВД РФ.
4. Методика предварительного обследования здания, подвергшегося воздействию пожара
4.1. Целью предварительных обследований является общая оценка состояния конструкций по внешним признакам и установление необходимости проведения детальных обследований.
4.2. В результате предварительного обследования решены следующие задачи:
оценка повреждения конструкций по внешним признакам и классификация их по степени повреждения в соответствии с контролируемыми показателями и характером повреждений для различных конструкции
анализ возможности нахождения людей в различных зонах здания в зависимости от
степени повреждения конструкций;
обобщение и анализ материалов акта «Описание пожара», представленного
специальной комиссией Госпожнадзора;
определение мест для размещения подмостей, лестниц, освещения и других приспособлений, связанных с необходимостью выполнения работ по детальному обследованию.
5. Методика детального обследования конструкций зданий, подвергшихся воздействию пожара
5.1. В соответствии с нормой 4.8. МГСН 2.07-97 ОСНОВАНИЯ, ФУНДАМЕНТЫ И ПОДЗЕМНЫЕ СООРУЖЕНИЯ Обследуемое здание относится к категории I.
Геотехническая категория I включает небольшие сооружения пониженного уровня ( ответственности в простых инженерно-геологических условиях (в сфере взаимодействия сооружения с геологической средой отсутствуют специфические грунты и опасные геологические процессы).К категории I относятся:- 1-3 — этажные дома и сооружения с максимальной расчетной нагрузкой на колонну 250 кН и на стены — 400 кН/м; 5.2. В соответствии со степенью повреждения конструкций после пожара, класса ответственности здания , условий дальнейшей его эксплуатации и конкретных рассматриваемых задач было выполнено натурное инструментальное обследование конструкции без ее демонтажа.
5.1. В соответствии с нормой 4.8. МГСН 2.07-97 ОСНОВАНИЯ, ФУНДАМЕНТЫ И ПОДЗЕМНЫЕ СООРУЖЕНИЯ Обследуемые здания относится к категории I. Геотехническая категория I включает небольшие сооружения пониженного уровня ответственности в простых инженерно-геологических условиях (в сфере взаимодействия сооружения с геологической средой отсутствуют специфические грунты и опасные геологические процессы).К категории I относятся: 1-3 — этажные дома и сооружения с максимальной расчетной нагрузкой на колонну 250 кН и на стены — 400 кН/м; 5.2. В соответствии со степенью повреждения конструкций после пожара, класса ответственности здания, условий дальнейшей его эксплуатации и конкретных рассматриваемых задач было выполнено натурное инструментальное обследование конструкций без ее демонтажа. Оценка несущей способности конструкций по материалу произведена в соответствии с В соответствии п. 13. ОСОБЕННОСТИ ОБСЛЕДОВАНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ, ПОВРЕЖДЕННЫХ ПОЖАРОМ . ПОСОБИЕ ПО ОБСЛЕДОВАНИЮ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ Москва – 1997.АО «ЦНИИПРОМЗДАНИЙ» ( извлечение)
При детальных инструментальных обследованиях каменных и армокаменных конструкций, подвергшихся воздействию пожара, определение прочностных характеристик произведено с применением ультразвуковых методов контроля..
Поверочный расчет и оценка несущей способности каменных конструкций, поврежденных пожаром, производился путем учета коэффициента снижения их несущей способности Kmc по формуле
φ=NKmc,
где N — расчетная несущая способность каменных конструкций, определяется в соответствии с указаниями СНиП II-22-81 без учета повреждения конструкций;
Kmc — коэффициент, учитывающий снижение несущей способности, определяемый по табл. 13.11.
При определении несущей способности стен и простенков с вертикальными трещинами, возникшими в результате действия горизонтальных растягивающих сил от температурных воздействий пожара, коэффициент Kmc принимается равным единице.
При наличии трещин в местах пересечения кирпичных стен или при разрыве поперечных связей между стенами, стойками и перекрытиями несущую способность и устойчивость стены при действии вертикальных и горизонтальных нагрузок определяют с учетом фактической свободной высоты стен.
Таблица 5.1.
Значение коэффициента снижения несущей способности кладки Kmc
| Глубина поврежденной кладки без учета штукатурки, мм | Для стен и простенков толщиной 380 мм и более при температурном воздействии | |
|---|---|---|
| одностороннем | двустороннем | |
| До 5 | 1,0 | 0,95 |
| До 20 | 0,95 | 0,9 |
| До 50-60 | 0,9 | 0,8 |
Стальные конструкции
Поверочный расчет и оценка несущей способности и эксплуатационной пригодности стальных конструкций, подвергшихся действию высоких температур пожара, производен с учетом изменений свойств стали.
Для горячекатаных углеродистых сталей изменения предела текучести γт, модуля упругости γЕ и временного сопротивления γв, выражающие отношение этих характеристик при заданной повышенной температуре к значениям при нормальной температуре (+20 °С), приведены в табл. 13.12.
Таблица 5.2.
Коэффициенты учета изменения прочностных свойств стали под воздействием температур
| Температура, °С | Коэффициент | ||
|---|---|---|---|
| предела текучести, γт | модуля упругости, γЕ | временного сопротивления, γв | |
| 20 | 1 | 1 | 1 |
| 100 | 0,99 | 0,96 | 1 |
| 200 | 0,85 | 0,94 | 1,12 |
| 300 | 0,77 | 0,9 | 1,09 |
| 400 | 0,7 | 0,86 | 0,9 |
| 500 | 0,58 | 0,8 | 0,6 |
| 600 | 0,34 | 0,72 | 0,3 |
| Примечание. При расчете конструкций, выполненных из сталей других классов, приведенные значения изменения механических свойств стали могут быть использованы как приближенные. | |||
Для оценки состояния металлоконструкций после пожара использовано время, в течение которого они находились под воздействием высокой температуры-3 часа.. Это время сравнивалось с пределом огнестойкости конструкций, за который принимают время, в течение которого металлические конструкции способны нормально функционировать в условиях воздействия высоких температур (около 500 °С).
Деревянные конструкции

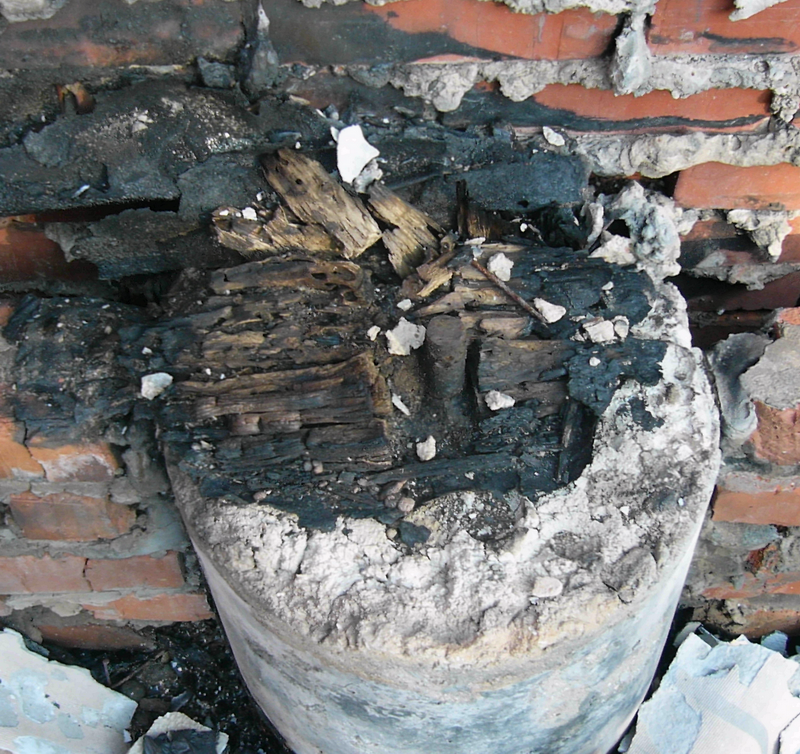

Измерена глубина обугливания древесины и поверочным расчетом установлена остаточная несущая способность конструкции с ослабленным сечением элементов по действующим СНиП.
По глубине обугливания несущая способность определена ориентировочно по формуле
Z=τnV,
где τn — продолжительность пожара, мин., принимаемая по акту Госпожнадзора «Описание пожара»;
V — усредненная скорость обугливания древесины, мм/мин., принимаемая равной: 0,7 — для легкой и сухой древесины; 0,5 — для плотной и влажной (влажность более 20%).
6. Характеристика зданий и конструкций после пожара
Установленные в ходе осмотра экспертом и страхователем повреждения, причиненные в результате пожара, а также в результате строительно-технической экспертизы можно охарактеризовать следующим образом:
1. Конструктивные элементы

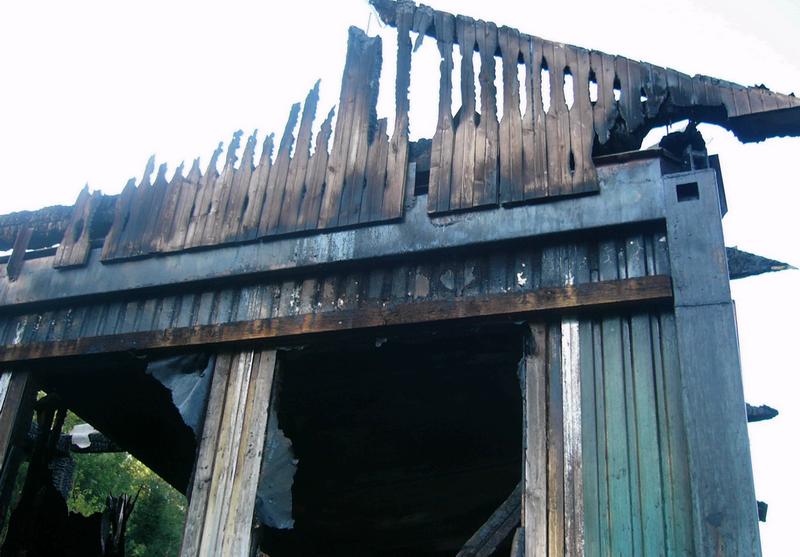

1.1. В результате возгорания полностью сгорела кровля и стропильная система. В результате пожара крыша и кровля обрушены.
1.2. Сгорели междуэтажные перекрытия (между первым и вторым этажом) коттеджа вследствие контакта с открытым огнем и воздействием воды при пожаротушении. Обрушены полностью.

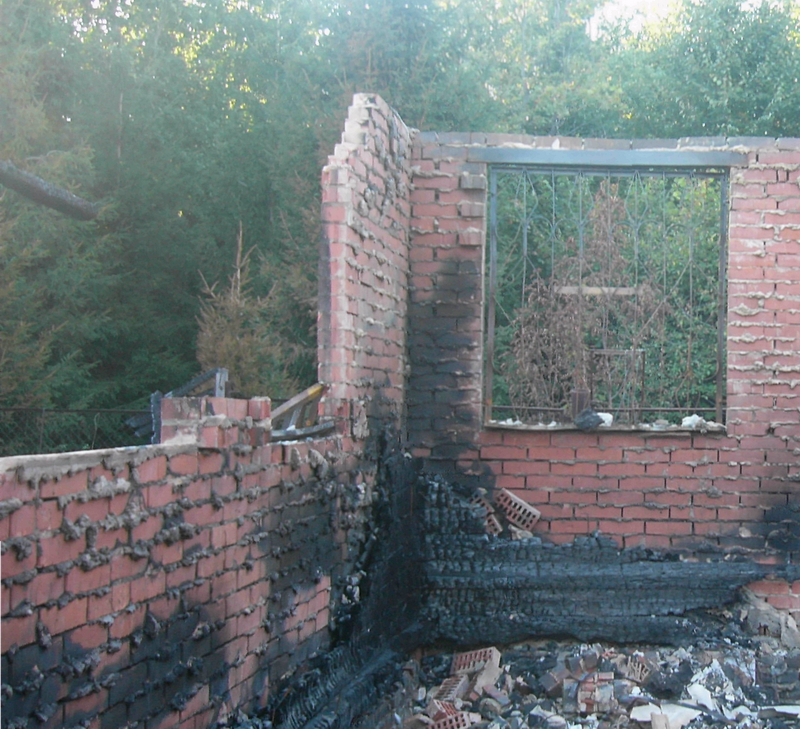

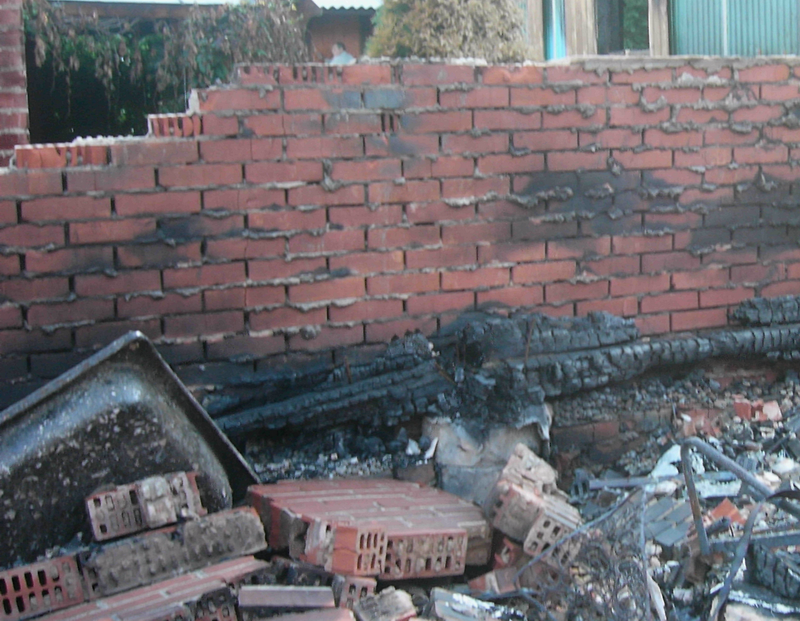

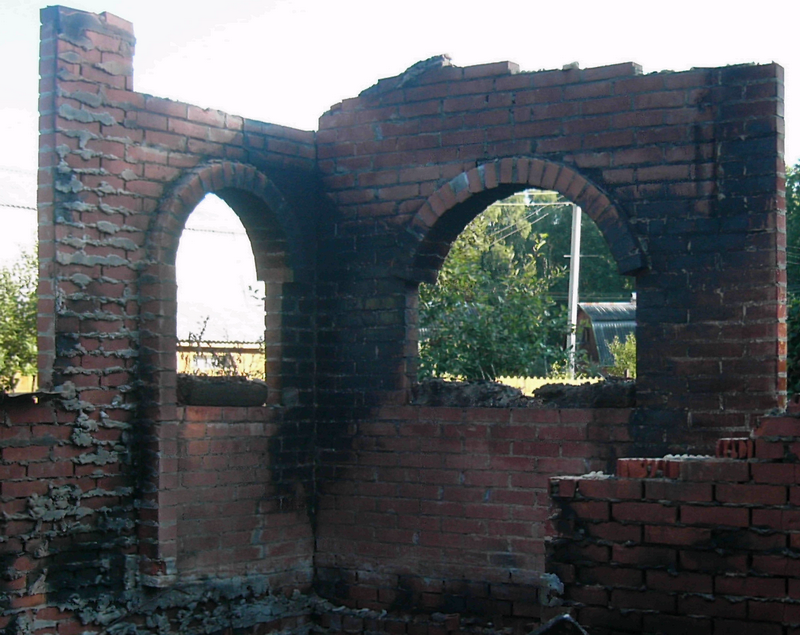

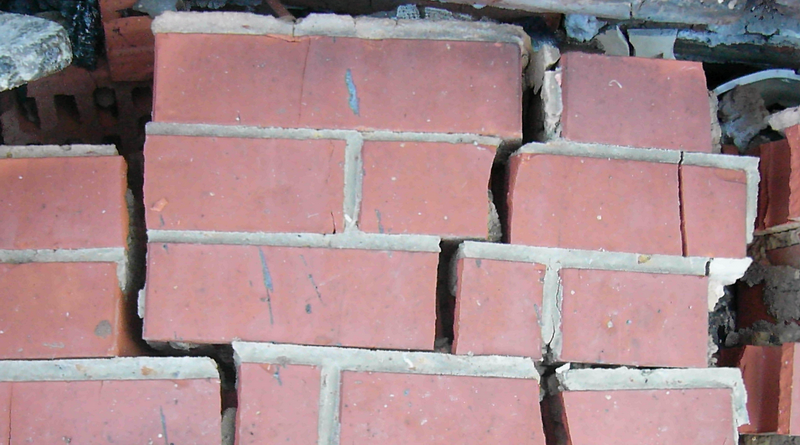

1.3. Конструктивные элементы второго этажа, выполненные из пустотелого кирпича, в результате контакта с открытым огнем и воздействием высокой температуры потрескались и осыпались.
1.4. Полностью сгорела лестница между первым и вторым (мансардным) этажом, выполненная из дерева. Полностью сгорела лестница между первым и цокольным этажом (подвал), выполненная из дерева.
1.5. Двери. В результате воздействия воды при пожаротушении повреждены дверные проемы внутренних перегородок первого этажа, а также сами двери размером 120см х 210см, выполненные из дерева, в количестве 5 (Пять) штук.
1.6. Оценка несущей способности конструкций после пожара.( Жилой дом)
| Вид конструкции | Назначение | Состояние после пожара |
| деревянное покрытие пола 2-ого этажа | Покрытие пола | Древесина пола обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации( ФОТО №___) |
| стены 2-ого этажа | Несущие, наружные | Обрушены. Обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации |
| Перекрытие 2-ого этажа | Несущие изгибаемые элементы | Обрушены полностью. Обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации |
| деревянная внутренняя отделка помещений | Ограждающие конструкции | Обрушилась полностью. Обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации |

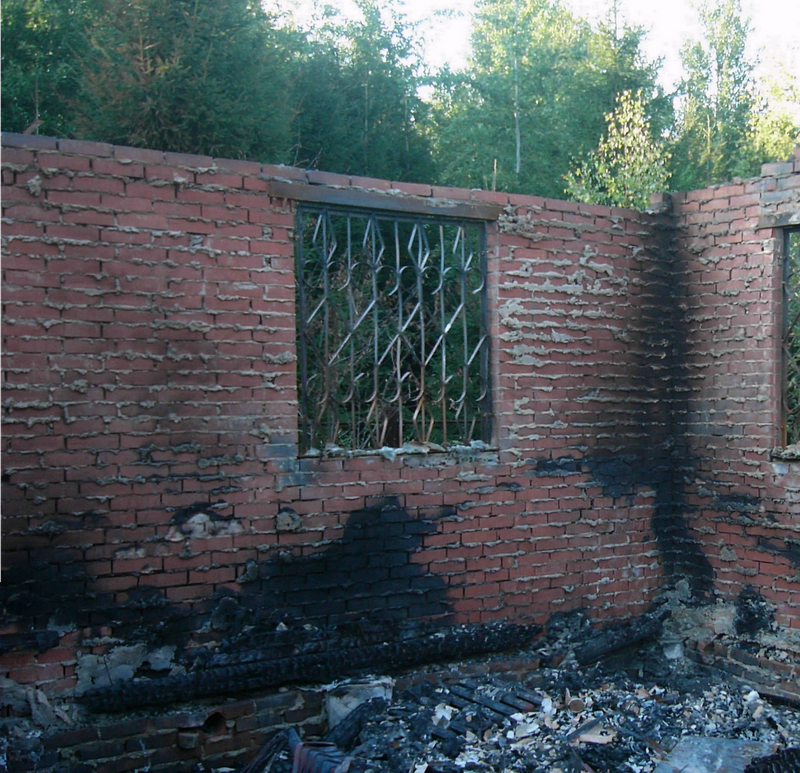

| Наружные стены из пустотелого кирпича. | Несущие конструкции | Подверглась интенсивному растрескиванию. Прочность кладочного раствора равна 0. Раствор разбирается руками. Восстановлению не подлежит. Не пригодны к дальнейшей эксплуатации ( ФОТО №_________) |
| Кровельное покрытие из шифера | Несущие конструкции | Обрушена.Подверглась интенсивному растрескиванию от воздействия пожара.. Восстановлению не подлежит |
| Дверные полотна | Изделия из древесины | Обрушены полностью. Обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации |
| Потолочные плиты и перегородки из гипсокартона в котельной | Самонесущие перегородки | Отслоение штукатурного слоя и краски ГКЛ вследствие температурного воздействия, а также замачивания стен при тушении пожара. Влажность на момент проведения экспертизы более 8%.
Подлежат замене. |
| Деревянные доски пола в подвале | Покрытие пола | Обрушены полностью. Обуглились на 2/3 рабочего сечения. Не пригодны к дальнейшей эксплуатации. ( ФОТО №________)Подлежат замене. |
| Стены цокольного этажа | Несущие ограждающие | Имеют многочисленные сквозные трещины. Прочность кирпича на уцелевших фрагментах М75. Кладочные раствор потерял сцепление с кирпичом в результате разлиного значения коэффициента температурного напряжения. ( ФОТО № ). Восстановлению не подлежит. |
| Фундамент цокольной части | несущие | Имеют многочисленные сквозные трещины. Прочность кирпича на уцелевших фрагментах М75. Кладочные раствор потерял сцепление с кирпичом в результате разлиного значения коэффициента температурного напряжения. ( ФОТО № ). Восстановлению не подлежит |
1.7. Оценка несущей способности конструкций после пожара.( Хозблок)
| Вид конструкции | Назначение | Состояние после пожара |
| деревянное покрытие пола 2-ого этажа | Покрытие пола | Древесина пола обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации( ФОТО №___) |
| стены 2-ого этажа | Несущие, наружные | Обрушены. Обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации |
| Перекрытие 2-ого этажа | Несущие изгибаемые элементы | Обрушены полностью. Обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации |
| деревянная внутренняя отделка помещений | Ограждающие конструкции | Обрушилась полностью. Обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации |
| Наружные стены из пустотелого кирпича. | Несущие конструкции | Подверглась интенсивному растрескиванию. Прочность кладочного раствора равна 0. Раствор разбирается руками. Восстановлению не подлежит. Не пригодны к дальнейшей эксплуатации ( ФОТО №_________) |
| Кровельное покрытие из шифера | Несущие конструкции | Обрушена.Подверглась интенсивному растрескиванию от воздействия пожара.. Восстановлению не подлежит |
| Дверные полотна | Изделия из древесины | Обрушены полностью. Обуглилась на 2/3 рабочего сечения. Не пригодно к дальнейшей эксплуатации |
| Потолочные плиты и перегородки из гипсокартона в котельной | Самонесущие перегородки | Отслоение штукатурного слоя и краски ГКЛ вследствие температурного воздействия, а также замачивания стен при тушении пожара. Влажность на момент проведения экспертизы более 8%.
Подлежат замене. |
| Деревянные доски пола в подвале | Покрытие пола | Обрушены полностью. Обуглились на 2/3 рабочего сечения. Не пригодны к дальнейшей эксплуатации. ( ФОТО №________)Подлежат замене. |
| Стены цокольного этажа | Несущие ограждающие | Имеют многочисленные сквозные трещины. Прочность кирпича на уцелевших фрагментах М75. Кладочные раствор потерял сцепление с кирпичом в результате разлиного значения коэффициента температурного напряжения. ( ФОТО № ). Восстановлению не подлежит. |
| Фундамент цокольной части | несущие | Имеют многочисленные сквозные трещины. Прочность кирпича на уцелевших фрагментах М75. Кладочные раствор потерял сцепление с кирпичом в результате разлиного значения коэффициента температурного напряжения. ( ФОТО № ). Восстановлению не подлежит |
3. Инженерные коммуникации:
3.1. Повреждены системы энергоснабжения и освещения цокольного этажа (подвал) коттеджа, включая проводку, распределительные коробки и светильники, вследствие воздействия воды при пожаротушении.
3.2. Полностью сгорели системы энергоснабжения и освещения второго (мансардного) этажа коттеджа, включая проводку, распределительные коробки и светильники, вследствие контакта с открытым огнем, воздействия высокой температуры и воды при пожаротушении.
3.3. Полностью повреждены системы энергоснабжения и освещения первого этажа коттеджа, включая проводку, распределительные коробки и светильники, вследствие контакта с открытым огнем, воздействия высокой температуры и воды при пожаротушении.
3.4. Повреждены трубопроводы холодного, горячего водоснабжения и отопления вследствие контакта с открытым огнем, воздействия высокой температуры и воды при пожаротушении.
Выводы о пригодности к дальнейшей эксплуатации здания и конструкций после пожара.
1. Перечень конструкций, непригодных к дальнейшей эксплуатации и которые
необходимо заменить на новые;
Крыша (стропильная система, кровля)
Стены здания 2-го этажа
Инженерные сети 2 этажа и чердачного пространства.
Фундаменты
2. Перечень пригодных к дальнейшей эксплуатации конструкций, но требующих усиления или уменьшения действующих на них в процессе эксплуатации нагрузок;
таковых не имеется.
3. Перечень конструкций, требующих небольшого ремонта по их восстановлению
таковых не имеется
4. Перечень конструкций, пригодных к дальнейшей эксплуатации без усиления и ремонта под проектные нагрузки.
Таковых не имеется..
5. Перечень помещений, в которых до восстановления, усиления или разборки
конструкций, не должны находиться люди -2-й и 1ий этажи.
ФОТО №1. Состояние хозблока после пожара
ФОТО №2. Состояние наружных стен дома после пожара
ФОТО №3. Обрушение наружной стены в результате растрескивания при воздействии пожара
ФОТО №4. То же
ФОТО№5 Состояние арочного проема
ФОТО №6. Разрушение фундамента под лаги пола
ФОТО №7. Экспертиза прочности фундамента
ФОТО №9. Замер ширины и глубины развития трещин в несущих стенах.
ФОТО№11.Характер развития сквозных трещин в кладке стен в результате пожара
ФОТО №12.
Обугливание фронтона хозблока в результате пожара.
Приложение №2. Фотоархив заказчика экспертизы.
ФОТО №1.Состояние жилого дома до пожара
ФОТО №2. Состояние хозблока до пожара
Приложение №3. Лицензии ООО Технопроект-ЮКС
