Цель обследования:
Оценка качества выполненных в квартире строительно-монтажных работ на соответствие требованиям действующей нормативно-технической документации.
Обследование строительных конструкций зданий и сооружений проводится, как правило, в три связанных между собой этапа:
- — подготовка к проведению обследования;
- — предварительное (визуальное) обследование;
- — детальное (инструментальное) обследование.
В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.
Экспертом произведен внешний осмотр объекта, с выборочным фиксированием на цифровую камеру (см. Приложение № 1, фото), что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).
Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д. По результатам измерений составляют планы с фактическим расположением конструкций, разрезы зданий, чертежи рабочих сечений несущих конструкций и узлов сопряжений конструкций и их элементов.
Классификатор основных видов дефектов в строительстве и промышленности строительных материалов
Критический дефект (при выполнении СМР) – дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.
Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.
Значительный дефект – дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.
Значительный дефект подлежит устранению до скрытия его последующими работами.
При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.
Экспертом произведено диагностическое обследование квартиры с определением качества выполненных строительно-монтажных работ в соответствии с требованиями СНиП. Обследование производилось методом измерительного контроля качества.
При оценке качества выполненных строительно-монтажных работ установлено:

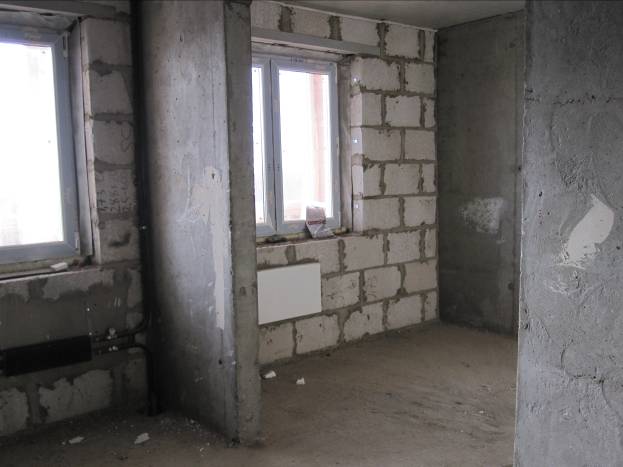

- На отдельных участках кладки из блоков (см. Приложение № 1, Фото № 3,4) зафиксирована толщина горизонтальных и вертикальных швов до 80 мм.
Комментарий экспертизы
Согласно «Постановлению Правительства РФ N 1025 от 15.08.1997 г.
Об утверждении Правил бытового обслуживания населения в Российской Федерации» «Если законом или иным нормативным правовым актом Российской Федерации, принятым в соответствии с законом, предусмотрены обязательные требования к качеству услуги (работы), исполнитель обязан оказать услугу (выполнить работу), соответствующую этим требованиям».
Согласно «ГОСТ Р 52059-2003 Услуги бытовые. Услуги по ремонту и строительству жилья и других построек. Общие технические условия, п. 5.20» «Основные работы по ремонту подвальных помещений, погребов, полов всех видов, кровель, облицовка наружных или внутренних стен различными материалами, оштукатуривание стен, потолков, колонн, подшивка потолков, а также облицовочные, малярные, обойные, стекольные, изоляционные работы должны быть выполнены по СНиП 3.04.01».
Согласно «СНиП 3.03.01-87 Несущие и ограждающие конструкции» приемку выполненных работ по возведению каменных конструкций необходимо производить до оштукатуривания их поверхностей.

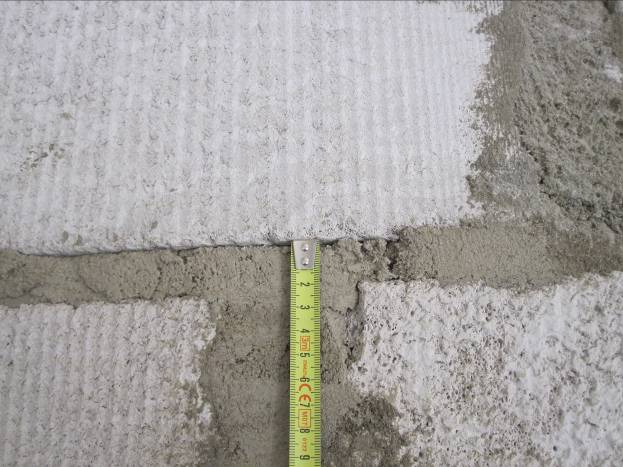

При проверке толщины швов кладки из блоков зафиксированы величины до 80 мм, что является нарушением требований «СНиП 3.03.01-87 Несущие и ограждающие конструкции, п.7.6», согласно которым, «толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять 12 мм, вертикальных швов — 10 мм». с предельными отклонениями согласно таблицы № 34:
Отклонения в размерах и положении каменных конструкций от проектных не должны превышать указанных в табл. 34.
Таблица 34
| Предельные отклонения, мм | ||||||||
| Проверяемые конструкции | стен | столбов | фундамента | стен | столбов | Контроль (метод, вид | ||
| (детали) | из кирпича, керамических и природных камней правильной формы, из крупных блоков | из бута и бутобетона | регистрации) | |||||
| Толщина конструкций | ±15 | ±10 | ±30 | ±20 | ±20 | Измерительный, журнал работ | ||
| Отметки опорных поверхностей | -10 | -10 | -25 | -15 | -15 | То же | ||
| Ширина простенков | -15 | — | — | -20 | — | « | ||
| Ширина проемов | +15 | — | — | +20 | — | « | ||
| Смещение вертикальных осей оконных проемов от вертикали | 20 | — | — | 20 | — | « | ||
| Смещение осей конструкций от разбивочных осей | 10 (10) | 10 | 20 | 15 | 10 | Измерительный, геодезическая исполнительная схема | ||
| Отклонения поверхностей и углов кладки от вертикали: | Измерительный, геодезическая исполнительная схема | |||||||
| на один этаж | 10 (5) | 10 | — | 20 | 15 | |||
| на здание высотой более двух этажей | 30 (30) | 30 | 30 | 30 | 30 | |||
| Толщина швов кладки: | Измерительный, журнал работ | |||||||
| горизонтальных | -2; +3 | -2; +3 | — | — | — | |||
| вертикальных | -2; +2 | -2; +2 | — | — | — | |||
| Отклонения рядов кладки от горизонтали на 10 м длины стены | 15 (15) | — | 30 | 20 | — | Технический осмотр, геодезическая исполнительная схема | ||
| Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м | 10 | 5
|
—
|
15
|
15
|
Технический осмотр, журнал работ | ||
| Размеры сечения вентиляционных каналов
|
±5
|
—
|
—
|
—
|
—
|
Измерительный, журнал работ | ||

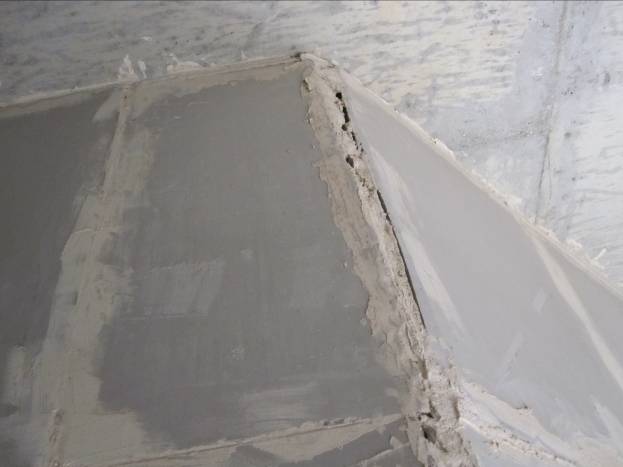

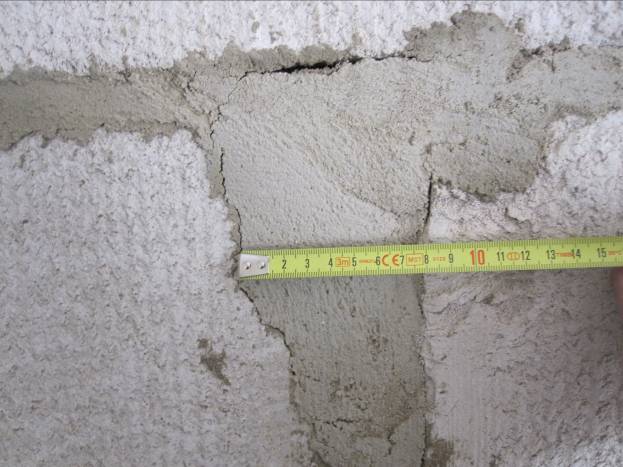

- На поверхности стен зафиксировано некачественное заполнение горизонтальных швов кладки из блоков (см. Приложение № 1, Фото № 1-4).
Комментарий экспертизы
Заполнение горизонтальных швов кладки из блоков раствором не соответствует требованиям СНиП 3.03.01-87, п. 7.20, согласно которым «горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и столбах следует заполнять раствором, за исключением кладки в пустошовку».
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является критическим.
| №№ п/п | Отступления от проектных решений и нарушения требований нормативных документов, квалифицируемые как дефекты | Классификация дефектов по ГОСТ
15467-79 |
Метод определения дефектов |
| 1 | 2 | 3 | 4 |
| 173 | Невыполнение перевязки и незаполнение раствором швов кирпичной кладки | Критический | Проверка на месте |
Экспертное мнение
По мнению экспертизы, данные нарушения нормативных требований являются следствием:
– не соблюдения технологии производства работ;
– отсутствия надлежащего контроля за работами со стороны подрядчика;
– низкой квалификацией специалистов, выполнявших данные работы.
В результате нарушений нормативных требований данная кладка не может обеспечивать проектную несущую способность. Как известно кладка работает на сжатие, при слабом заполнении раствором швов под влиянием нагрузок может произойти сдвиг отдельных камней, а затем и разрушение кладки.

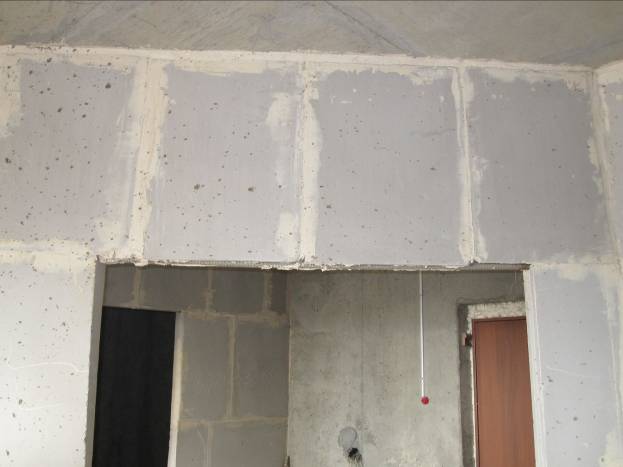

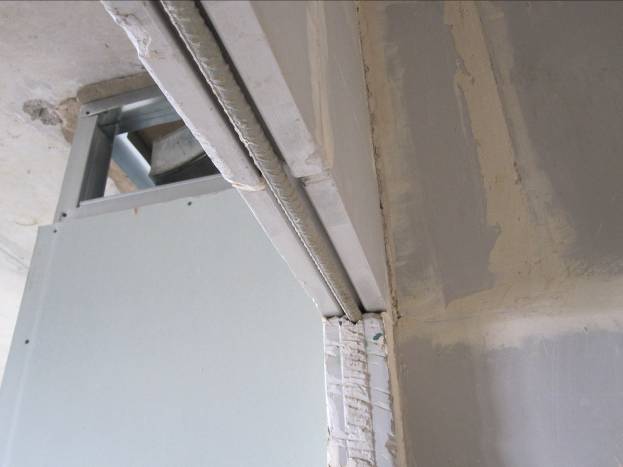

- Перемычки над дверными проемами внутриквартирных перегородок выполнены в виде кладки по арматурным стержням периодического профиля. Арматурные стержни не уложены по опалубке в слой раствора (см. Приложение № 1, фото № 5,6).
Комментарий экспертизы
Перемычки над дверными проемами перегородок выполнены с нарушением требований п. 7.23 СНиП 3.03.01-87, согласно которым стальную арматуру рядовых кирпичных перемычек следует укладывать по опалубке в слое раствора под нижний ряд кирпичей. Число стержней устанавливается проектом, но должно быть не менее трех. Гладкие стержни для армирования перемычек должны иметь диаметр не менее 6 мм, заканчиваться крюками и заделываться в простенки не менее чем на 25 см. Стержни периодического профиля крюками не отгибаются.
КЛАДКА ПЕРЕМЫЧЕК И АРОК.
Часть каменной стены, перекрывающая оконный или дверной проем, называется перемычкой. В тех случаях, когда нагрузка от междуэтажных перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия, проемов шириной менее 2 м применяют железобетонные или рядовые перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда. Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5-4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами).
При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.
Рядовые перемычки. Рядовые перемычки (рис.1) выкладывают с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 6-9 рядов кладки, а длина на 50 см больше ширины проема. Для кладки перемычки используют отборный кирпич и раствор марки не ниже 25.
Рис.1
Под нижний ряд кирпича в рядовой перемычке в слое раствора толщиной 2-3 см устанавливают арматуру из круглой стали диаметром 4-6 мм из расчета по одному стержню сечением 0,2 на каждые полкирпича толщины стены, если по проекту не требуется более сильное армирование. Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы стержней пропускают за грани проема на 25 см и загибают вокруг кирпича (на рис.2 показано пунктиром), т. е. заанкеривают в кладке.
- При осмотре дверных проемов выявлены прогибы перемычек (см. Приложение № 1, фото № 6).
Комментарий экспертизы
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является критическим.
| №№ п/п | Отступления от проектных решений и нарушения требований нормативных документов, квалифицируемые как дефекты | Классификация дефектов по ГОСТ
15467-79 |
Метод определения дефектов |
| 1 | 2 | 3 | 4 |
| 222 | Конструкции имеют сверхнормативные деформации и повреждения (изгиб из плоскости, трещины, выколы) | Критический | Проверка на месте |

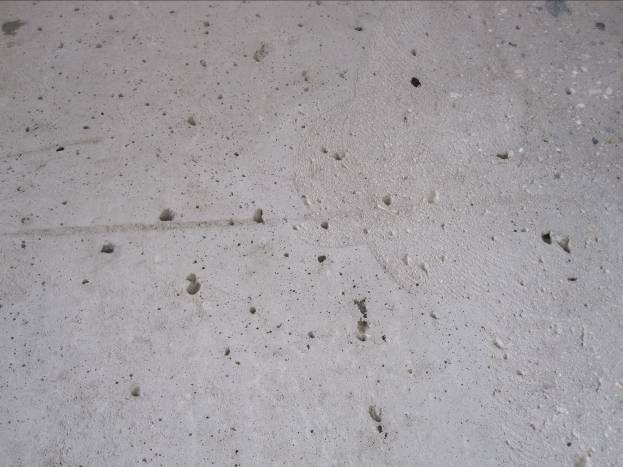

- В ходе обследования бетонных монолитных конструкций зафиксированы отдельные участки с наличием неоднородности бетона, недоливов, раковин и пор (см. Приложение № 1, фото № 9).
Комментарий экспертизы
Выявленные недостатки являются нарушением требований СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Основные положения. п. 8.1.4 «Укладку и уплотнение бетона следует выполнять таким образом, чтобы можно было гарантировать в конструкциях достаточную однородность и плотность бетона, отвечающих требованиям, предусмотренным для рассматриваемой строительной конструкции».
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является значительным.
| №№ п/п | Отступления от проектных решений и нарушения требований нормативных документов, квалифицируемые как дефекты | Классификация дефектов по ГОСТ
15467-79 |
Метод определения дефектов |
| 1 | 2 | 3 | 4 |
| 55. | Бетонные поверхности имеют раковины, поры и обнажения арматуры | Значительный | Визуальный осмотр |
Экспертное мнение
Данный вид дефекта согласно экспертному мнению является следствием несоблюдения технологий проведения бетонных работ и выражается в недостаточном вибрировании.

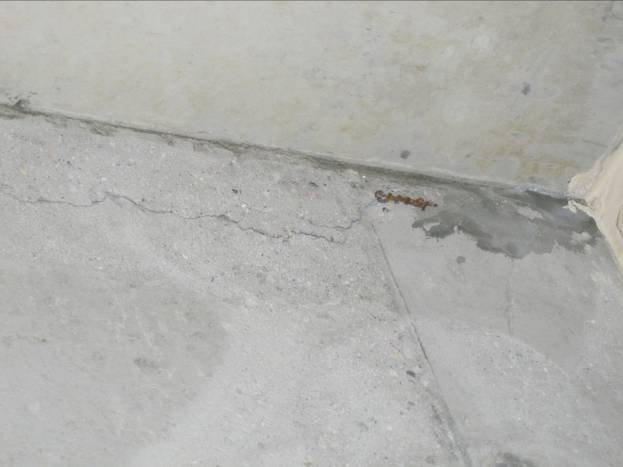

- На отдельных участках монолитных конструкций выявлено отсутствие защитного слоя бетона с оголением стержней арматуры (см. Приложение № 1, Фото № 10).
Комментарий экспертизы
Выявленное отсутствие защитного слоя бетона с оголением стержней арматуры является нарушением требований «СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры, п. 8.3 Армирование» согласно которым «арматура, расположенная внутри сечения конструкции, должна иметь защитный слой бетона. Толщина защитного слоя бетона должна составлять не менее 20 мм».
Данный вид дефекта согласно классификатору основных видов дефектов в строительстве и промышленности строительных материалов является значительным.
| №№ п/п | Отступления от проектных решений и нарушения требований нормативных документов, квалифицируемые как дефекты | Классификация дефектов по ГОСТ
15467-79 |
Метод определения дефектов |
| 1 | 2 | 3 | 4 |
| 229 | Величина защитного слоя бетона в железобетонных конструкциях менее нормативной | Значительный | Визуальный осмотр с замерами |
| 52. | Отклонения в толщине защитного слоя превышают нормативные | Значительный | Замер на месте |
АРМИРОВАНИЕ
Защитный слой бетона
Арматура, расположенная внутри сечения конструкции, должна иметь защитный слой бетона (расстояние от поверхности apматуры до соответствующей грани конструкций), чтобы обеспечивать:
— совместную работу арматуры с бетоном;
— анкеровку арматуры в бетоне и возможность устройства стыков арматурных элементов;
— сохранность арматуры от воздействий окружающей среды (в том числе при наличии агрессивных воздействий);
— огнестойкость и огнесохранность.
Толщину защитного слоя бетона назначают исходя из требований 8.3.1 с учетом типа конструкций, роли арматуры в конструкциях (продольная рабочая, поперечная, распределительная, конструктивная арматура), условий окружающей среды и диаметра арматуры.
Минимальные значения толщины слоя бетона рабочей арматуры следует принимать по таблице 1.
Таблица 1
| Условия эксплуатации конструкций зданий | Толщина защитного слоя бетона, мм, не менее |
| 1. В закрытых помещениях при нормальной и пониженной влажности | 20 |
| 2. В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий) | 25 |
| 3. На открытом воздухе (при отсутствии дополнительных защитных мероприятий) | 30 |
| 4. В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки | 40 |
Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры, указанные в таблице 8.1, уменьшают на 5 мм.
Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.
Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры.

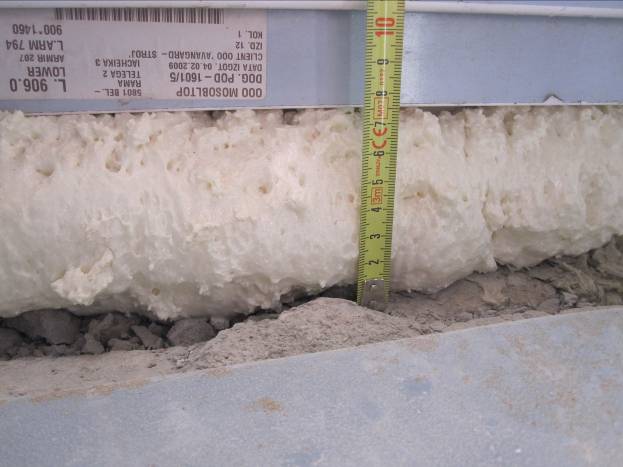

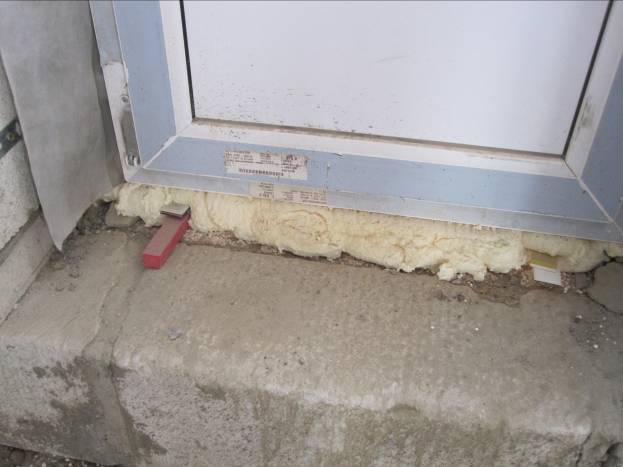

- В ходе обследования оконных и дверных блоков в помещениях квартиры выявлено следующее:
– монтажные швы выполнены однослойными с применением пенополиуретана. На отдельных элементах основанием для конструкций служит слой пенопласта (см. Приложение № 1, фото № 11);
– оконные и дверные блоки во всех помещениях по своим геометрическим характеристикам не совпадают с параметрами оконных и дверных проемов (см. Приложение № 1, фото № 11).
Комментарий экспертизы
При обследовании монтажных швов оконных блоков зафиксировано отсутствие внутреннего пароизоляционного слоя, что не соответствует требованиям п. 5 Технические требования ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия».
«Монтажный шов должен состоять из трех слоев, которые подразделяются по основному функциональному назначению:
— наружный — водоизоляционный, паропроницаемый;
— центральный – теплоизоляционный;
— внутренний — пароизоляционный.
Наружный слой монтажного шва должен быть водонепроницаем под воздействием дождя, при заданном (расчетном) перепаде давления между наружной и внутренней поверхностями монтажного шва. Материалы наружного слоя должны иметь прочность сцепления с поверхностями проемов и оконных блоков не менее 0,3 кгс/см для ленточных материалов и 0,10 МПа для мастик; иметь паропроницаемость не менее 0,15 мг/(м.ч. Па); обладать стойкостью к ультрафиолетовому излучению УФ облучению и воздействию температур от -35 до +70 °С.
Центральный слой должен обеспечивать заданное сопротивление теплопередаче монтажного шва. Величина сопротивления теплопередаче должна находиться в диапазоне значений этого показателя для стены и оконной конструкции, превышая значения сопротивления теплопередаче оконной конструкции не менее чем в два раза. Адгезионная прочность пенной теплоизоляции с поверхностями стеновых проемов и оконных блоков должна быть не менее 0,10 МПа, водопоглощение при полном погружении через 24 ч не должно превышать 3% по массе при закрытых порах. Значение паропроницаемости пенной теплоизоляции должно находиться в диапазоне средних значений этого показателя для наружного и внутреннего слоев: не менее 0,01 мг/(м.ч.Па) и не более 0,15 мг/(м.ч.Па).
5.4.3 Конструкция и материалы внутреннего слоя должны обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения.
Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков.

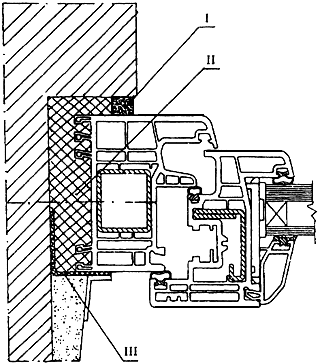

I — наружный водоизоляционный паропроницаемый слой;
II — центральный теплоизоляционный слой;
III — внутренний пароизоляционный слой
Рисунок 1 — Принципиальная схема монтажного шва
Конструкции монтажных швов устанавливают в рабочей документации на монтажные узлы примыкания конкретных видов оконных блоков к стеновым проемам с учетом действующих строительных норм и правил и требований настоящего стандарта. Примеры конструктивных решений монтажных швов приведены в приложении А.
Конструкции монтажных швов должны быть устойчивы к различным эксплуатационным воздействиям: атмосферным факторам, температурно-влажностным воздействиям со стороны помещения, силовым (температурным, усадочным и др.) деформациям.
Выбор материалов для устройства монтажных швов и определение размеров монтажных зазоров следует производить с учетом возможных эксплуатационных (температурных, осадочных) изменений линейных размеров оконных блоков и стеновых проемов по показателю деформационной устойчивости. При этом эластичные изоляционные материалы, предназначенные для эксплуатации в сжатом состоянии, должны быть подобраны с учетом их расчетной (рабочей) степени сжатия.
Величина сопротивления теплопередаче монтажного шва должна обеспечивать температуру внутренней поверхности оконного откоса и конструкции не ниже требуемой строительными нормами и правилами.
Значения показателей воздухо-, водопроницаемости, звукоизоляции монтажных швов не следует принимать ниже значений этих показателей для применяемых оконных блоков.
В зависимости от конфигурации поверхностей стеновых проемов монтажные швы могут быть прямыми (оконный проем без четверти) или угловыми (оконный проем с четвертью).
С наружной стороны монтажные швы могут быть защищены специальными профильными деталями: дождезащитными нащельниками, звукоизоляционными накладками и др.
С внутренней стороны монтажные швы могут быть закрыты штукатурным слоем или деталями облицовки оконных откосов.
Требования к наружному слою
Наружный слой монтажного шва должен быть водонепроницаем при дождевом воздействии при заданном (расчетном) перепаде давления между наружной и внутренней поверхностями монтажного шва.
Для устройства наружного слоя рекомендуется применение материалов, обладающих адгезией к поверхности оконных проемов и коробок оконных блоков. Сопротивление отслаиванию (адгезионная прочность) ленточных и пленочных материалов должно быть не менее 0,3 кгс/см, а прочность сцепления герметиков — не менее 0,1 МПа (1,0 кгс/см).
Материалы наружного слоя должны быть устойчивы к воздействию эксплуатационных температур в диапазоне:
для швов обычного исполнения — от минус 35 °С до 70 °С;
для швов морозостойкого исполнения — от ниже минус 36 °С до 70 °С.
Примечание — Нижний предел отрицательных эксплуатационных температур, подтвержденный результатами испытаний, указывают в сопроводительной документации (паспорте) на материал наружного слоя.
Изоляционные материалы наружного слоя (не защищенные при эксплуатации от воздействия солнечных лучей) должны быть устойчивы к УФ облучению (суммарная доза облучения лицевых поверхностей при проведении испытаний — не менее 5 ГДж/м).
Материалы наружного слоя не должны препятствовать удалению парообразной влаги из центрального слоя шва. Значение сопротивления паропроницанию наружного слоя должно быть не более 0,25 (м·ч·Па)/мг. Применение пароизоляционных материалов в качестве материалов наружного слоя не допускается, кроме случаев применения герметизирующих материалов в комбинации со штукатурным раствором, обеспечивающим требуемую паропроницаемость наружного слоя.
Требования к центральному слою
Центральный изоляционный слой должен обеспечивать требуемое сопротивление теплопередаче монтажного шва. Величина сопротивления теплопередаче должна находиться в диапазоне значений этого показателя для стены и оконной конструкции, превышая значение сопротивления теплопередаче оконной конструкции не менее чем в два раза.
Заполнение монтажного шва теплоизоляционными материалами должно быть сплошным по сечению, без пустот, разрывов, щелей и переливов. Расслоения, сквозные зазоры, щели, а также раковины с наибольшим размером более 10 мм не допускаются.
Сопротивление паропроницанию центрального слоя монтажного шва должно находиться в диапазоне значений этого показателя для наружного и внутреннего слоев.
Адгезионная прочность сцепления монтажных пенных утеплителей с поверхностями оконных проемов и коробок оконных блоков должна быть не менее 0,1 МПа (1,0 кгс/см).
Водопоглощение пенных утеплителей центрального слоя при полном погружении за 24 ч не должно превышать 3% по массе.
Для предотвращения воздействия диффузионной влаги из материалов стенового проема на центральный слой допускается устройство изоляции по внутренней поверхности проема. В этом случае значение сопротивления паропроницанию изоляции поверхности проема должно быть не ниже, чем изоляции внутреннего слоя. Устройство изоляции внутренней поверхности проема не должно приводить к образованию мостиков холода.
Требования к внутреннему слою
Внутренний слой монтажного шва должен иметь сопротивление паропроницанию не ниже, чем значение этого показателя для центрального слоя и не менее 2,0 (м·ч·Па)/мг
Пароизоляционные материалы внутреннего слоя должны иметь сопротивление отслаиванию (адгезионная прочность) от поверхностей, образующих монтажный зазор, не ниже значений, установленных в 5.2.2 для материалов наружного слоя.
Конструкция и материалы внутреннего слоя должны обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения.
Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков.
ТР 105-00 – «1.6. При монтаже блоков следует выполнять следующие требования:
— заделка монтажных стыков между оконными изделиями и откосами стеновых проемов должна быть плотной, герметичной, воздухо-, водо- и паронепроницаемой;
— герметизация стыков со стороны помещений для защиты утеплителя от увлажнения и обеспечения его долговечности должна быть более плотной, чем снаружи».
Дефекты, нарушающие целостность теплоизоляции и снижающие ее качество, следует обязательно устранить.
Для того чтобы окна не создавали проблем теплопотерь в холодный период времени, необходимо выполнить устройство монтажного шва в соответствии с техническими рекомендациями по обеспечению качества монтажа оконных блоков.
- В результате экспертизы зафиксировано, что оконные блоки по своим геометрическим характеристикам не совпадают с параметрами оконных проемов (см. Приложение № 1, фото № 12).
Экспертная оценка
Данный факт является нарушением требований «ГОСТ 30971-2002 Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия», согласно которым номинальные размеры и конфигурация оконных проемов должны соответствовать установленным в рабочей проектной документации. Рекомендуемые предельные отклонения от номинальных размеров высоты и ширины проема: +15 мм.
Рекомендуемые размеры монтажных зазоров (с учетом допустимых предельных отклонений) при монтаже оконных блоков по ГОСТ 23166 приведены на рисунке 2.
1 При монтаже деревянных оконных блоков
2 При монтаже оконных блоков из алюминиевых и ПВХ профилей
а) оконные блоки из алюминиевых сплавов при размере стороны до 2000 мм
б) оконные блоки из ПВХ профилей белого цвета при размере стороны до 2000 мм, а также алюминиевые оконные блоки при размере стороны от 2000 мм до 3500 мм
в) оконные блоки из ПВХ профилей белого цвета при размере стороны от 2000 мм до 3500 мм, а также из профилей других цветов при размере стороны до 2000 мм
Рисунок 2 — Размеры монтажных зазоров (швов) при установке оконных блоков
из различных материалов по ГОСТ 23166
5.6.4 Предельные отклонения от габаритных размеров коробок оконных блоков устанавливают в нормативной документации на изделия.
Отклонения от вертикали и горизонтали деталей коробок, смонтированных оконных блоков не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия.
Экспертное мнение
Оконные блоки, установленные в квартире, не имеют достаточной жесткости крепления и подлежат демонтажу, с последующим их монтажом в соответствии с требованиями нормативно-технических документов.

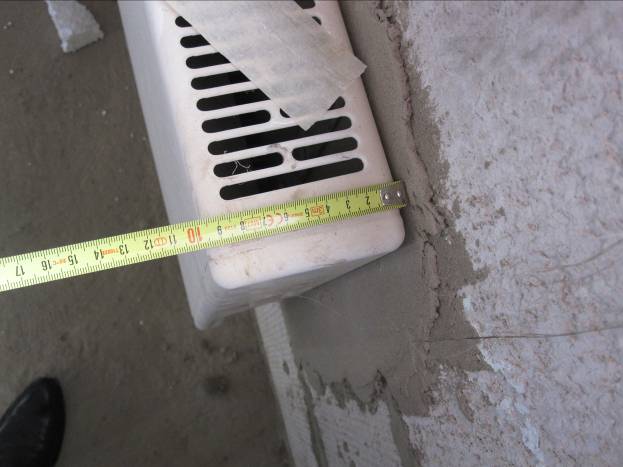

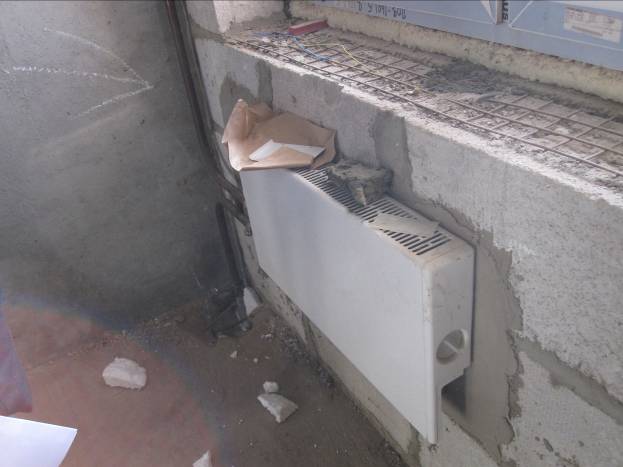

- В ходе обследования установлено, что расстояния от отопительных приборов до стен составляет от 0 до 5 мм (см. Приложение № 1, фото № 7,8).
Комментарий экспертизы
Отопительные приборы в квартире установлены с нарушением требований «СНиП 3.05.01-85 Внутренние санитарно-технические системы (С Изменением N 1), п. 3.20», согласно которым — радиаторы всех типов следует устанавливать на расстояниях, мм, не менее: 60 — от пола, 50 — от нижней поверхности подоконных досок и 25 — от поверхности штукатурки стен.
Экспертное заключение
Цель обследования:
Оценка качества выполненных в квартире строительно-монтажных работ на соответствие требованиям действующей нормативно-технической документации.
Ответ экспертизы:
Качество строительно-монтажных работ, выполненных Подрядчиком, не соответствует требованиям нормативно-технических документов, а именно:
- толщина швов кирпичной кладки не соответствует требованиям СНиП 3.03.01-87;
- качество заполнения швов кирпичной кладки не соответствует требованиям СНиП 3.03.01-87;
— отсутствие заполнения вертикальных и горизонтальных швов раствором с последующей их расшивкой является критическим дефектом.
Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.
- участки с наличием неоднородности бетона являются нарушением требований СНиП 52-01-2003:
— неоднородность бетона, пустоты, поры, раковины на поверхности монолитных конструкций, что является значительным дефектом.
Значительный дефект подлежит устранению до скрытия его последующими работами.
- установка оконных блоков выполнена с нарушением требований ГОСТ 30971-2002.
- установка радиатором выполнена с нарушением требований СНиП 3.05.01-85 Внутренние санитарно-технические системы (С Изменением N 1).
Качество строительных работ, выполненных Подрядчиком, в ходе эксплуатации квартиры может оказать значительное влияние на снижение теплофизических и изоляционных свойств ограждающих конструкций, а также на несущую способность отдельных элементов конструкций.
Все дефекты, зафиксированные в ходе экспертно-диагностического обследования, подлежат обязательному устранению в соответствии с действующими на территории РФ нормативно-техническими требованиями.
Для приведения качества строительно-монтажных работ в соответствие с действующими нормативными требованиями необходимо устранить выше перечисленные недостатки.
Для устранения недостатков выполненных работ рекомендуем: обратиться к подрядной строительной организации с требованием привести качество выполненных работ в соответствии с действующими нормативными требованиями.
Напоминаем Заказчику, что на основании «Постановления Правительства РФ N 1025 от 15.08.1997 г. Об утверждении Правил бытового обслуживания населения в Российской Федерации, гл. VI» за неисполнение либо ненадлежащее исполнение обязательств по договору об оказании услуг (выполнении работ), Исполнитель несет ответственность, предусмотренную законодательством Российской Федерации и договором.
В случае обнаружения недостатков оказанной услуги (выполненной работы) потребитель вправе по своему выбору потребовать:
– безвозмездного устранения недостатков оказанной услуги (выполненной работы);
– соответствующего уменьшения цены оказанной услуги (выполненной работы);
– безвозмездного изготовления другой вещи из однородного материала такого же качества или повторного выполнения работы. При этом потребитель обязан возвратить ранее переданную ему исполнителем вещь;
– возмещения понесенных им расходов по устранению недостатков оказанной услуги (выполненной работы) своими силами или третьим лицом.
Потребитель вправе расторгнуть договор об оказании услуги (выполнении работы) и потребовать полного возмещения убытков, если в установленный указанным договором срок недостатки оказанной услуги (выполненной работы) исполнителем не устранены. Потребитель также вправе расторгнуть договор об оказании услуги (выполнении работы), если им обнаружены существенные недостатки оказанной услуги (выполненной работы) или иные существенные отступления от условий договора.
Потребитель вправе потребовать также полного возмещения убытков, причиненных ему в связи с недостатками оказанной услуги (выполненной работы). Убытки возмещаются в сроки, установленные для удовлетворения соответствующих требований потребителя.
Рекомендуем Заказчику потребовать от Подрядчика на основании ст. 29 Закона РФ «О защите прав потребителей»:
Права потребителя при обнаружении недостатков выполненной работы (оказанной услуги)
«1. Потребитель при обнаружении недостатков выполненной работы (оказанной услуги) вправе по своему выбору потребовать:
— безвозмездного устранения недостатков выполненной работы (оказанной услуги);
— соответствующего уменьшения цены выполненной работы (оказанной услуги);
— безвозмездного изготовления другой вещи из однородного материала такого же качества или повторного выполнения работы. При этом потребитель обязан возвратить ранее переданную ему исполнителем вещь;
возмещения понесенных им расходов по устранению недостатков выполненной работы (оказанной услуги) своими силами или третьими лицами.
Удовлетворение требований потребителя о безвозмездном устранении недостатков, об изготовлении другой вещи или о повторном выполнении работы (оказании услуги) не освобождает исполнителя от ответственности в форме неустойки за нарушение срока окончания выполнения работы (оказания услуги).
Потребитель вправе расторгнуть договор о выполнении работы (оказании услуги) и потребовать полного возмещения убытков, если в установленный указанным договором срок недостатки выполненной работы (оказанной услуги) не устранены исполнителем. Потребитель также вправе расторгнуть договор о выполнении работы (оказании услуги), если им обнаружены существенные недостатки выполненной работы (оказанной услуги) или иные существенные отступления от условий договора.
Потребитель вправе потребовать также полного возмещения убытков, причиненных ему в связи с недостатками выполненной работы (оказанной услуги). Убытки возмещаются в сроки, установленные для удовлетворения соответствующих требований потребителя.
2. Цена выполненной работы (оказанной услуги), возвращаемая потребителю при расторжении договора о выполнении работы (оказании услуги), а также учитываемая при уменьшении цены выполненной работы (оказанной услуги), определяется в соответствии с #M12293 2 9005388 79 4294967262 413036973 3223344991 2088979590 196576391 10 2447869760пунктом 3 статьи 24#S настоящего Закона.
3. Требования, связанные с недостатками выполненной работы (оказанной услуги), могут быть предъявлены при принятии выполненной работы (оказанной услуги) или в ходе выполнения работы (оказания услуги) либо, если невозможно обнаружить недостатки при принятии выполненной работы (оказанной услуги), в течение сроков, установленных настоящим пунктом.
Потребитель вправе предъявлять требования, связанные с недостатками выполненной работы (оказанной услуги), если они обнаружены в течение гарантийного срока, а при его отсутствии в разумный срок, в пределах двух лет со дня принятия выполненной работы (оказанной услуги) или пяти лет в отношении недостатков в строении и ином недвижимом имуществе».
В случае отклонений претензий Подрядчиком, предлагаем обратиться в суд за защитой своих прав.
Приложение № 1. Фото
Фото № 1 Фото № 2
Фото № 3 Фото № 4
Фото № 5 Фото № 6
Фото № 7 Фото № 8
Фото № 9 Фото № 10
Фото № 11 Фото № 12
