Цель обследования:
Оценка технического состояния жилого дома.
Обследование строительных конструкций зданий и сооружений проводится, как правило, в три связанных между собой этапа:
- — подготовка к проведению обследования;
- — предварительное (визуальное) обследование;
- — детальное (инструментальное) обследование.
В соответствии с требованиями СП 13-102-2003 п. 6.1 Подготовка к проведению обследований предусматривает ознакомление с объектом обследования, проектной и исполнительной документацией на конструкции и строительство сооружения, с документацией по эксплуатации и имевшим место ремонтам и реконструкции, с результатами предыдущих обследований.
Экспертом произведен внешний осмотр объекта, с выборочным фиксированием на цифровую камеру, что соответствует требованиям СП 13-102-2003 п. 7.2 Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).
Обмерные работы производились в соответствии с требованиями СП 13-102-2003 п.8.2.1 Целью обмерных работ является уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонение от него. Инструментальными измерениями уточняют пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений, высоту помещений, отметки характерных узлов, расстояния между узлами и т.д. По результатам измерений составляют планы с фактическим расположением конструкций, разрезы зданий, чертежи рабочих сечений несущих конструкций и узлов сопряжений конструкций и их элементов.
В результате осмотра и проведения замеров на земельном участке установлено следующее:
- На обследуемом земельном участке расположен жилой дом (см. Приложение № 1, фото).
Определение температуры точки росы
Измерение температуры и уровня влажности воздуха внутри помещений.
Температура и влажность внутреннего воздуха измерялась электронным термометром-влагомером. Измерения проводились при закрытых оконных блоках.
Результаты измерений на момент обследования помещения:
– процентный уровень влажности воздуха внутренних помещений φв= 50 %;
– температура воздуха внутренних помещений tв = 23 ºС.
Определение температуры точки росы внутреннего воздуха
Температурой точки росы называется предельная температура, до которой можно охлаждать воздух без выпадения конденсата, и начиная с которой процесс дальнейшего охлаждения сопровождается выпадением конденсата.
Согласно п.п. 2.1. “Расчет и проектирование ограждающих конструкций зданий (Справочное пособие к СНиП II-3-79**)”:
Температура точки росы (tp, °С) при расчетной температуре tв и относительной влажности внутреннего воздуха φв определяется по прил.1.
ПРИЛОЖЕНИЕ 1
ТЕМПЕРАТУРА ТОЧКИ РОСЫ tp, °С, ДЛЯ РАЗЛИЧНЫХ ЗНАЧЕНИЙ ТЕМПЕРАТУР tв И ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ φв, %, ВОЗДУХА В ПОМЕЩЕНИИ
| , °С
|
, %
|
|||||||||||
| 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | |
| 8 | -4,21 | -2,83 | -1,56 | -0,42 | -0,72 | 1,82 | 2,86 | 3,85 | 4,77 | 5,64 | 6,46 | 7,24 |
| 9 | -3,41 | -2,02 | -0,78 | 0,46 | 1,66 | 2,77 | 3,82 | 4,81 | 5,74 | 6,62 | 7,45 | 8,24 |
| 10 | -2,62 | -1,22 | 0,08 | 1,39 | 2,6 | 3,72 | 4,78 | 5,77 | 6,71 | 7,6 | 8,44 | 9,23 |
| 11 | -1,83 | -0,42 | 0,98 | 1,32 | 3,54 | 4,68 | 5,74 | 6,74 | 7,68 | 8,58 | 9,43 | 10,23 |
| 12 | -1,04 | 0,44 | 1,9 | 3,25 | 4,48 | 5,63 | 6,7 | 7,71 | 8,65 | 9,56 | 10,42 | 11,22 |
| 13 | -0,25 | 1,35 | 2,82 | 4,18 | 5,42 | 6,58 | 7,66 | 8,68 | 9,62 | 10,54 | 11,41 | 12,21 |
| 14 | 0,63 | 2,26 | 3,76 | 5,11 | 6,36 | 7,53 | 8,62 | 9,64 | 10,59 | 11,52 | 12,4 | 13,21 |
| 15 | 1,51 | 3,17 | 4,68 | 6,04 | 7,3 | 8,48 | 9,58 | 10,6 | 11,59 | 12,5 | 13,38 | 14,21 |
| 16 | 2,41 | 4,08 | 5,6 | 6,97 | 8,24 | 9,43 | 10,54 | 11,57 | 12,56 | 13,48 | 14,36 | 15,2 |
| 17 | 3,31 | 4,99 | 6,52 | 7,9 | 9,18 | 10,37 | 11,5 | 12,54 | 13,53 | 14,46 | 15,36 | 16,19 |
| 18 | 4,2 | 5,9 | 7,44 | 8,83 | 10,12 | 11,32 | 12,46 | 13,51 | 14,5 | 15,44 | 16,34 | 17,19 |
| 19 | 5,09 | 6,81 | 8,36 | 9,76 | 11,06 | 12,27 | 13,42 | 14,48 | 15,47 | 16,42 | 17,32 | 18,19 |
| 20 | 6 | 7,72 | 9,28 | 10,69 | 12 | 13,22 | 14,38 | 15,44 | 16,44 | 17,4 | 18,32 | 19,18 |
| 21 | 6,9 | 8,62 | 10,2 | 11,62 | 12,94 | 14,17 | 15,33 | 16,4 | 17,41 | 18,38 | 19,3 | 20,18 |
| 22 | 7,69 | 9,52 | 11,12 | 12,55 | 13,88 | 15,12 | 16,28 | 17,37 | 18,38 | 19,36 | 20,3 | 21,16 |
| 23 | 8,68 | 10,43 | 12,03 | 13,48 | 14,82 | 16,07 | 17,23 | 18,34 | 19,38 | 20,34 | 21,28 | 22,15 |
Температура точки росы обследуемых помещений составила – 12,03°С.
Комментарий экспертизы
Отсутствие следов протечек и промерзаний на внутренней поверхности стен является соблюдением требований п.п. 1.7 “ТР 116-01 Технические рекомендации по технологии применения комплексной системы материалов, обеспечивающих качественное уплотнение и герметизацию стыков наружных стеновых панелей”, согласно которым:
«При всех тепловлажностных режимах помещений конструкции стыков наружных стеновых панелей зданий должны обеспечивать отсутствие конденсата, влаги и плесени».
Отсутствие протечек и промерзаний на внутренней поверхности стен является соблюдением требований п.п. 6.2. СП 23-101-2004 “Проектирование тепловой защиты зданий, согласно которым:
«…ограждающие конструкции должны обеспечивать комфортные условия пребывания человека и предотвращать поверхности внутри помещения от увлажнения, намокания и появления плесени».
Отсутствие протечек и промерзаний на внутренней поверхности стен является соблюдением требований ТР 94.09-99 “Технический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений. 09. Теплоизоляция стыковых соединений элементов наружных стеновых панелей”, согласно которым:
«Конструкция стыков ограждений по температурному режиму должна удовлетворять требованиям теплотехнических норм. Минимальная температура на внутренней поверхности наружных стеновых панелей в зоне стыков должна быть выше температуры точки росы внутреннего воздуха на 2-5 °С».
– требований п.п. 5.1. СНиП 23-02-2003 “Тепловая защита зданий”, согласно которым:
«Нормами установлены три показателя тепловой защиты здания:
а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;
б) санитарно-гигиенический, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;
в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя».
Температура на внутренней поверхности стен (18 градусов) выше температуры точки росы внутреннего воздуха (12,03 градусов), что является соблюдением:
– требований «ТР 94.09-99 “Технический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений. 09. Теплоизоляция стыковых соединений элементов наружных стеновых панелей, п.2”, согласно которым:
«Конструкция стыков ограждений по температурному режиму должна удовлетворять требованиям теплотехнических норм. Минимальная температура на внутренней поверхности наружных стеновых панелей в зоне стыков должна быть выше температуры точки росы внутреннего воздуха на 2-5 °С».
– требований п.п. 5.1. СНиП 23-02-2003 “Тепловая защита зданий”, согласно которым:
«Нормами установлены три показателя тепловой защиты здания:
а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;
б) санитарно-гигиенический, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;
в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя».
- В результате инструментального обследования установлены прочностные характеристики бетонных конструкций домовладения.
ИЗМЕРЕНИЕ ФАКТИЧЕСКОЙ ПРОЧНОСТИ
БЕТОНА НА СЖАТИЕ
Экспертом произведены измерения скорости распространения ультразвука в бетоне для определения средней прочности на сжатие, класса и марки бетона.
Измерения производились ультразвуковым тестером УК1401, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности». Число и расположение контролируемых участков на конструкциях установлены с учетом требований ГОСТ 18105-86 «Бетоны. Правила контроля прочности».
По выполненным измерениям произведены расчеты средней прочности бетона, определены марка и класс по прочности бетона на сжатие.
Результаты занесены в Таблицу №1.
Таблица №1
| №
участка замеров |
Скорость распространения
ультразвука |
Ближайший класс бетона по прочности
на сжатие |
Марка бетона по прочности
на сжатие |
| 1.1 | 3770 м/с | В 25 | М 350 |
| 1.2 | 3790 м/с | В 25 | М 350 |
| 1.3 | 3800 м/с | В 25 | М 350 |
| 2.1 | 3820 м/с | В 25 | М 350 |
| 2.2 | 3830 м/с | В 25 | М 350 |
| 2.3 | 3840 м/с | В 25 | М 350 |
| 3.1 | 3940 м/с | В 27,5 | М 350 |
| 3.2 | 3950 м/с | В 27,5 | М 350 |
| 3.3 | 3970 м/с | В 27,5 | М 350 |
| 4.1 | 3950 м/с | В 27,5 | М 350 |
| 4.2 | 3960 м/с | В 27,5 | М 350 |
| 4.3 | 3990 м/с | В 27,5 | М 350 |
| 5.1 | 3780 м/с | В 25 | М 350 |
| 5.2 | 3800 м/с | В 25 | М 350 |
| 5.3 | 3820 м/с | В 25 | М 350 |
| 6.1 | 3870 м/с | В 25 | М 350 |
| 6.2 | 3840 м/с | В 25 | М 350 |
| 6.3 | 3800 м/с | В 25 | М 350 |
| 7.1 | 3800 м/с | В 25 | М 350 |
| 7.2 | 3810 м/с | В 25 | М 350 |
| 7.3 | 3820 м/с | В 25 | М 350 |
| 8.1 | 3950 м/с | В 27,5 | М 350 |
| 8.2 | 3960 м/с | В 27,5 | М 350 |
| 8.3 | 3970 м/с | В 27,5 | М 350 |
| 9.1 | 3910 м/с | В 27,5 | М 350 |
| 9.2 | 3920 м/с | В 27,5 | М 350 |
| 9.3 | 3930 м/с | В 27,5 | М 350 |
| 10.1 | 3990 м/с | В 27,5 | М 350 |
| 10.2 | 3980 м/с | В 27,5 | М 350 |
| 10.3 | 3970 м/с | В 27,5 | М 350 |
По результатам ультразвукового обследования марка бетона по прочности составила М 350. Класс бетона по прочности колеблется от В 25 до В 27,5. По результатам обследования бетона ударным методом марка и класс бетона подтверждается. Данные показатели являются нормативными.
Согласно Техническим условиям БЕТОНЫ ТЯЖЕЛЫЕ И МЕЛКОЗЕРНИСТЫЕ
ПРИЛОЖЕНИЕ 1
СООТНОШЕНИЕ МЕЖДУ КЛАССАМИ БЕТОНА ПО ПРОЧНОСТИ НА СЖАТИЕ
И РАСТЯЖЕНИЕ И МАРКАМИ
Таблица 6
| Класс бетона
по прочности |
Средняя прочность бетона
*, кгс/см
|
Ближайшая марка
бетона по прочности, М |
Отклонение ближайшей
марки бетона от средней прочности класса, %
|
| * Средняя прочность бетона рассчитана при коэффициенте вариации V, равном 13,5%, и обеспеченности 95% для всех видов бетонов, а для массивных гидротехнических конструкций при коэффициенте вариации V, равном 17%, и обеспеченности 90%.
|
|||
| Сжатие | |||
| В3,5 | 45,8 | M50 | +9,2 |
| B5 | 65,5 | M75 | +14,5 |
| B7,5 | 98,2 | M100 | +1,8 |
| B10 | 131,0 | M150 | +14,5 |
| B12,5 | 163,7 | M150 | -8,4 |
| B15 | 196,5 | M200 | +1,8 |
| B20 | 261,9 | M250 | -4,5 |
| B22,5 | 294,7 | M300 | +1,8 |
| B25 | 327,4 | M350 | +6,9 |
| B27,5 | 360,2 | M350 | -2,8 |
| B30 | 392,9 | M400 | +1,8 |
| B35 | 458,4 | M450 | -1,8 |
| B40 | 523,9 | M550 | +5,0 |
| B45 | 589,4 | M600 | +1,8 |
| B50 | 654,8 | M700 | +6,9 |
| B55 | 720,3 | M700 | -2,8 |
| B60 | 785,8 | M800 | +1,8 |
| B65 | 851,3 | M900 | +5,7 |
| B70 | 916,8 | M900 | -1,8 |
| B75 | 982,3 | M1000 | +1,8 |
| B80 | 1047,7 | M1000 | -4,6 |
- По результатам экспертизы экспертом определено техническое состояние домовладения.
ОЦЕНКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ
КОНСТРУКЦИЙ ЗДАНИЙ
В зависимости от количества дефектов и степени повреждения, техническое состояние строительных конструкций оценивается по следующим категориям (см. Гл. 3 «Термины и определения» СП 13-102-2003):
Исправное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.
Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.
Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.
Недопустимое состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).
Аварийное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).
На основании данных, полученных в результате диагностического обследования, техническое состояние несущих и ограждающих конструкций домовладения, в соответствии с положениями СП 13-102-2003, оценивается как исправное состояние, при котором отсутствуют дефекты и повреждения, влияющие на снижение несущей способности и эксплуатационной пригодности.
Заключение строительно-технической экспертизы
Цель обследования:
Экспертиза жилого дома на предмет соответствия требованиям действующей нормативно-технической документации.
Результаты экспертизы:
На основании данных, полученных в результате диагностического обследования, техническое состояние несущих и ограждающих конструкций домовладения, в соответствии с положениями СП 13-102-2003, оценивается как исправное состояние, при котором отсутствуют дефекты и повреждения, влияющие на снижение несущей способности и эксплуатационной пригодности.

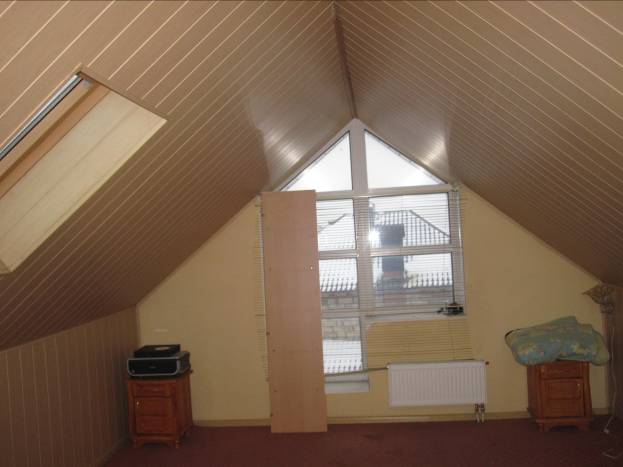

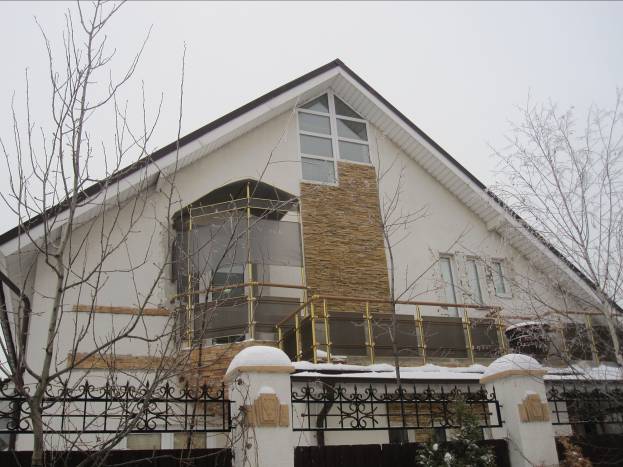

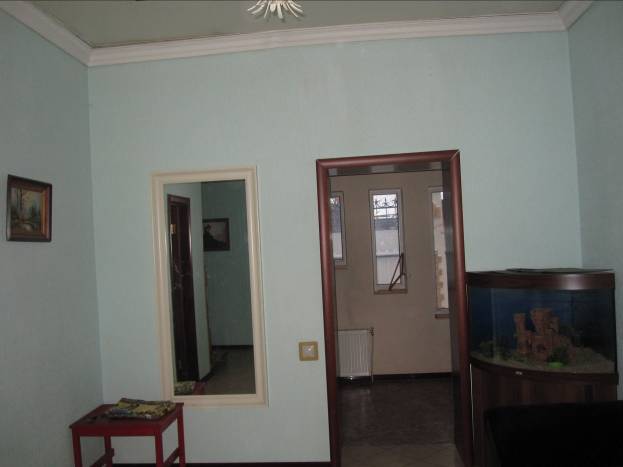

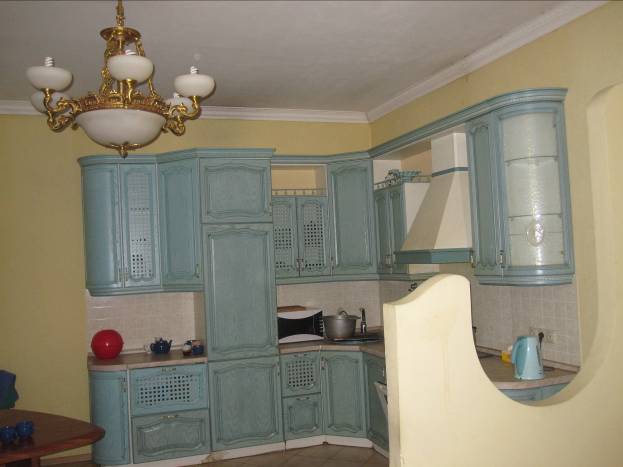

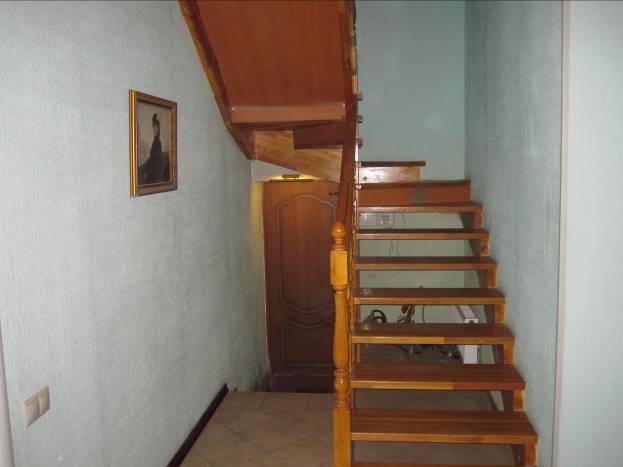

Приложение № 1. Фото
