Определение марки бетона по прочности

На основании Договора № 0521-1 от 21.05. 2014г. экспертом было произведено визуально-инструментальное обследование объекта, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений», и ГОСТ Р 53778-2010 «Здания и сооружения. Правила обследования и мониторинга технического состояния».

Произведены замеры скорости распространения ультразвука в соответствии с ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» (фото 3,5,6,13,14,18,19).

Экспертом произведен внешний осмотр объекта, с выборочным фиксированием на цифровую камеру, что соответствует требованиям СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»,

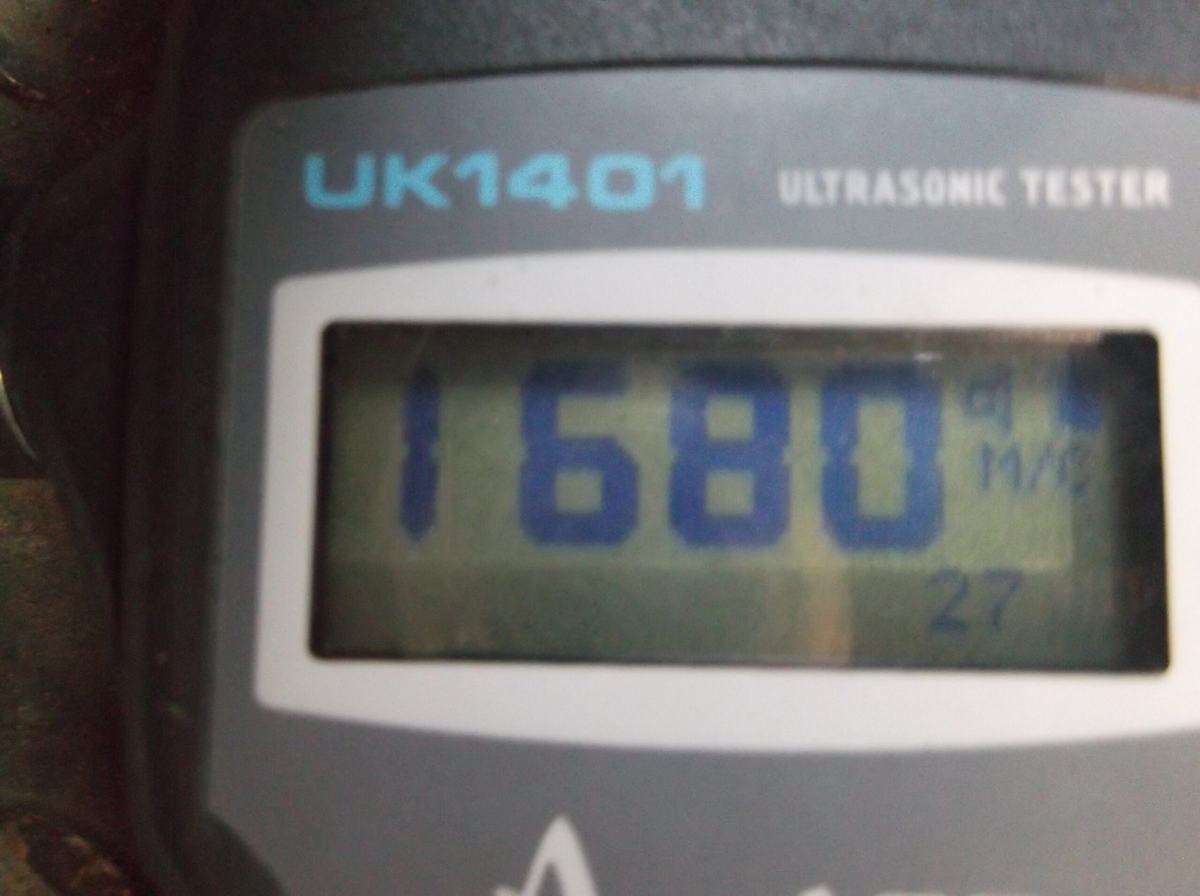

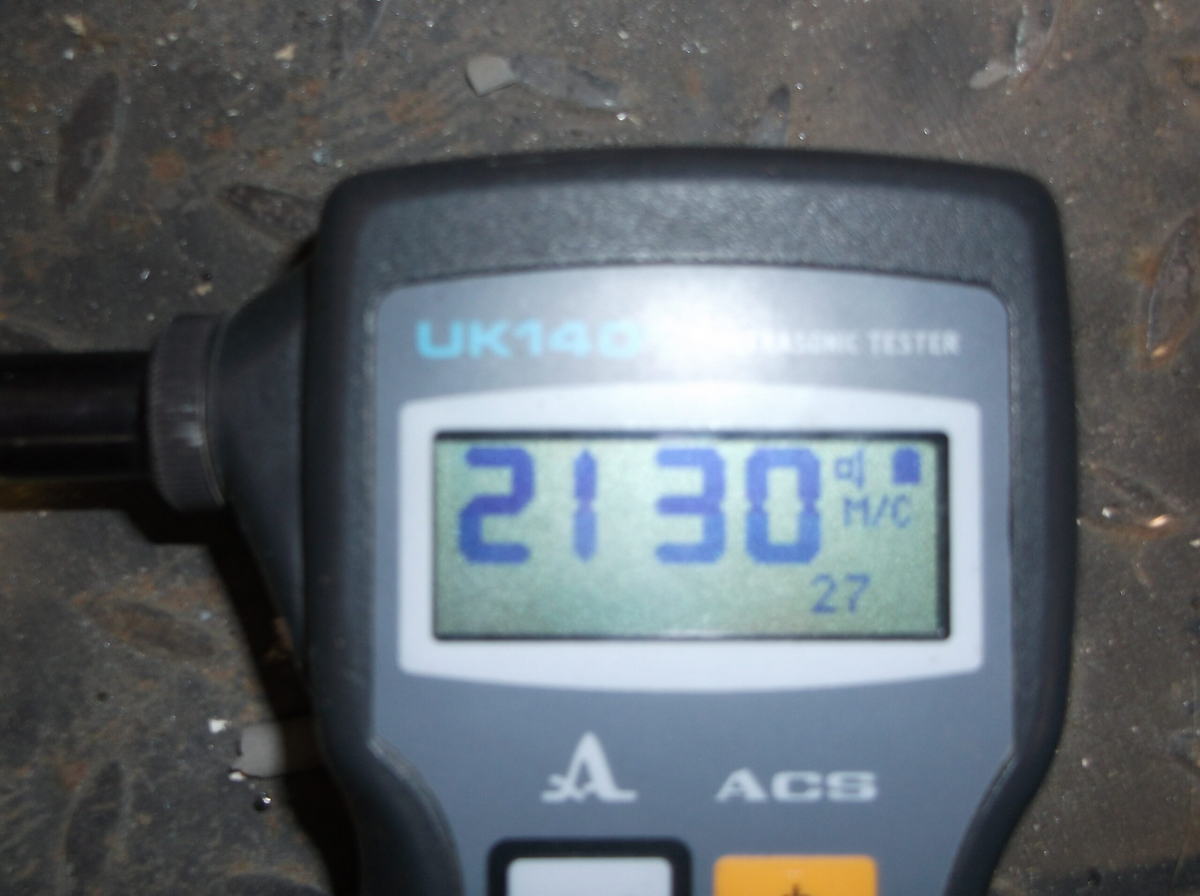

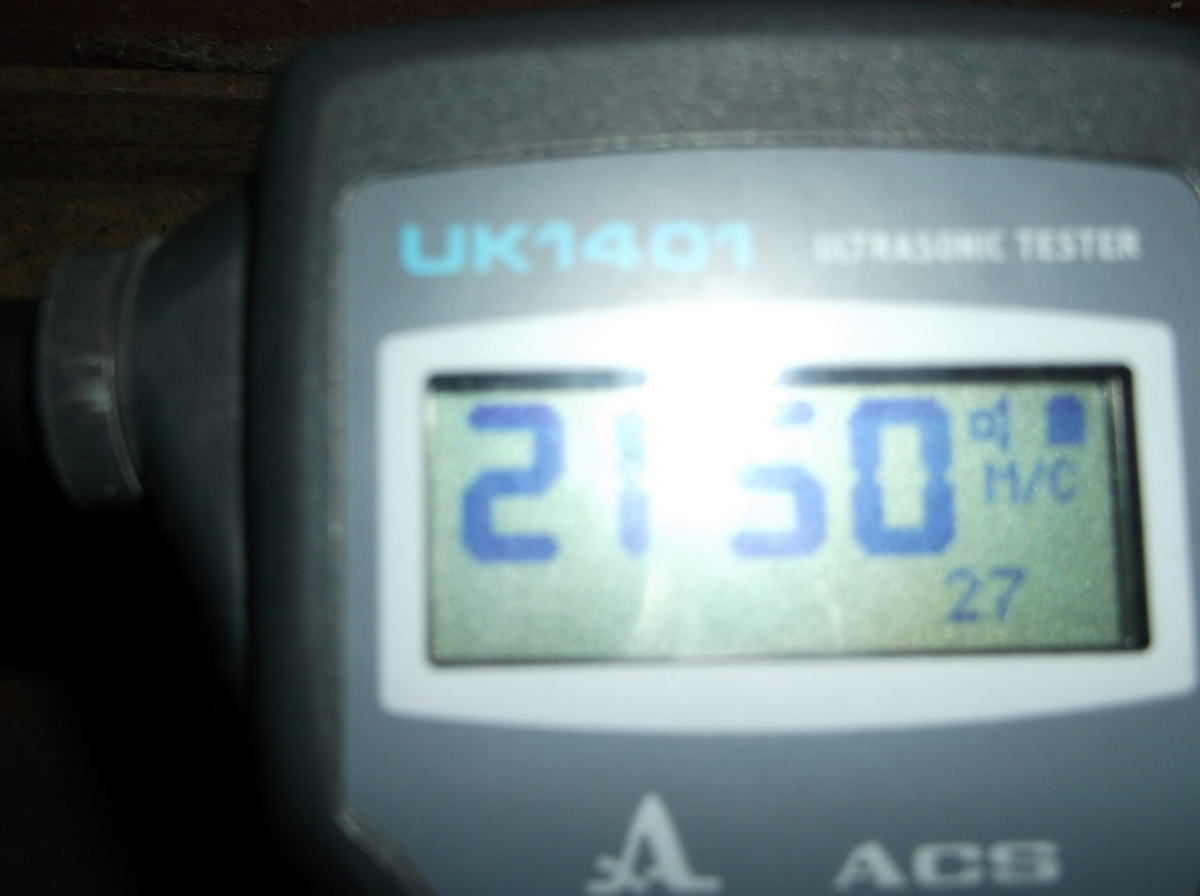

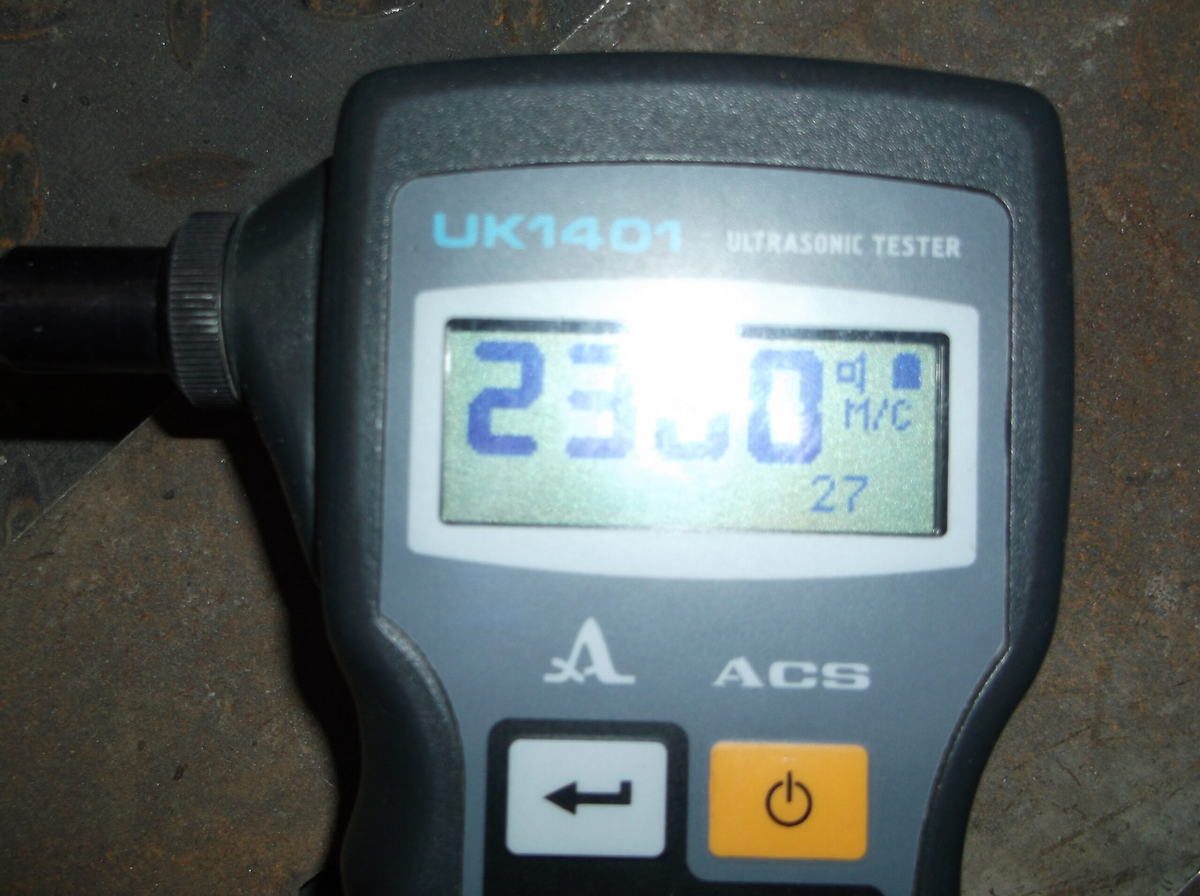

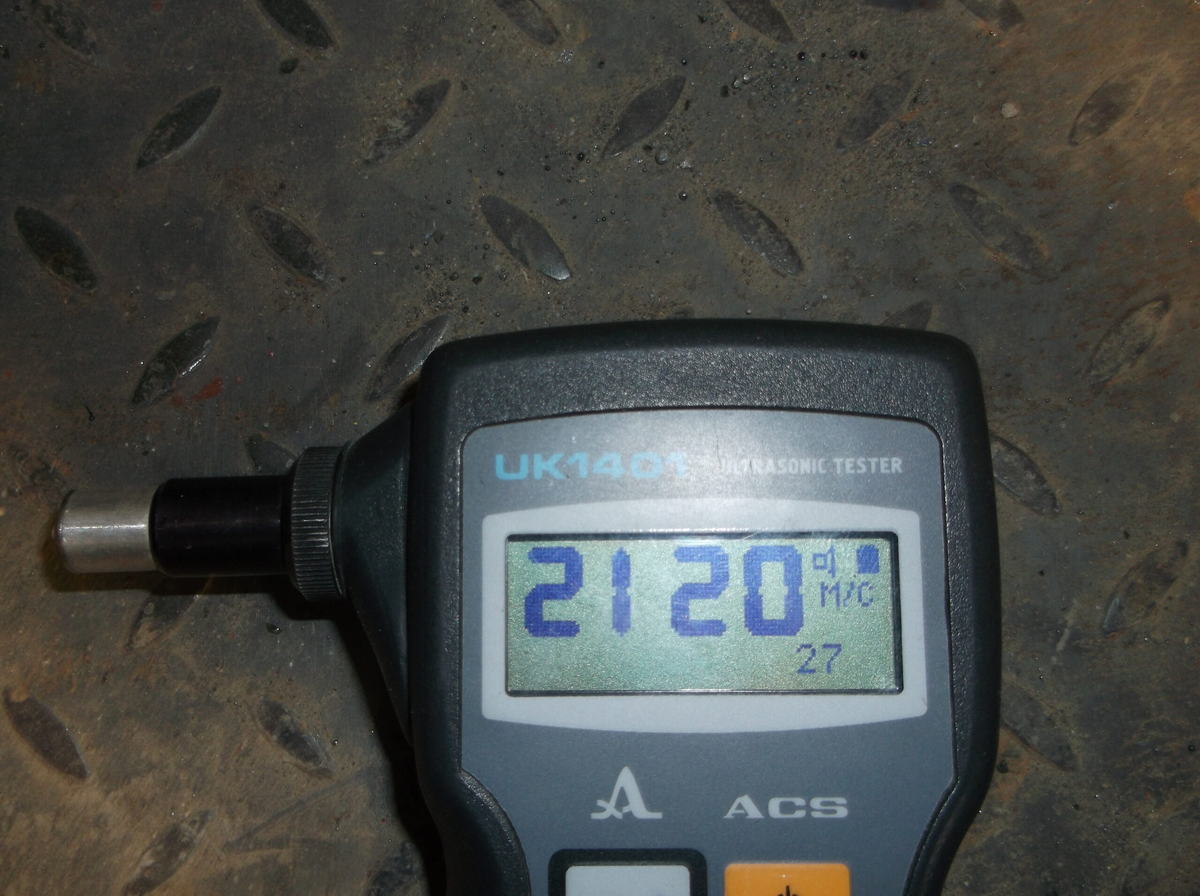

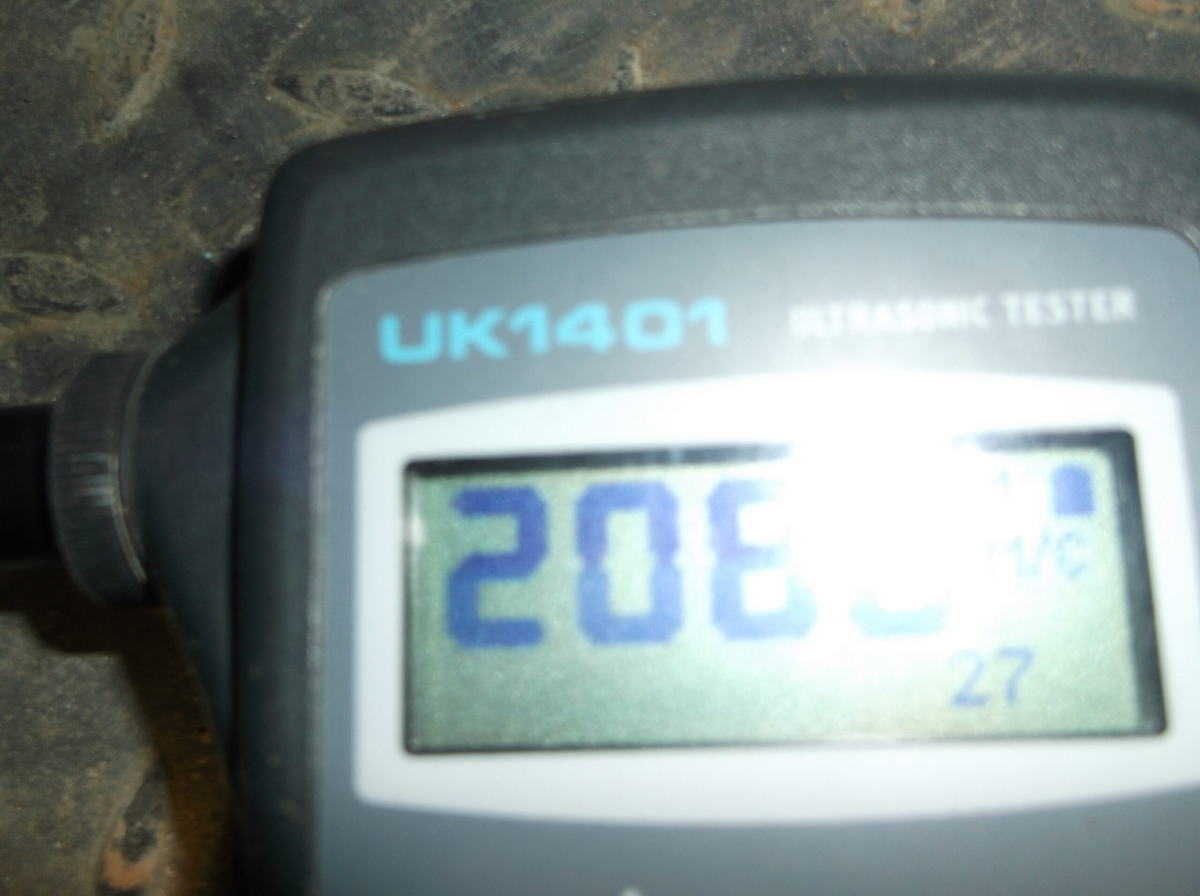

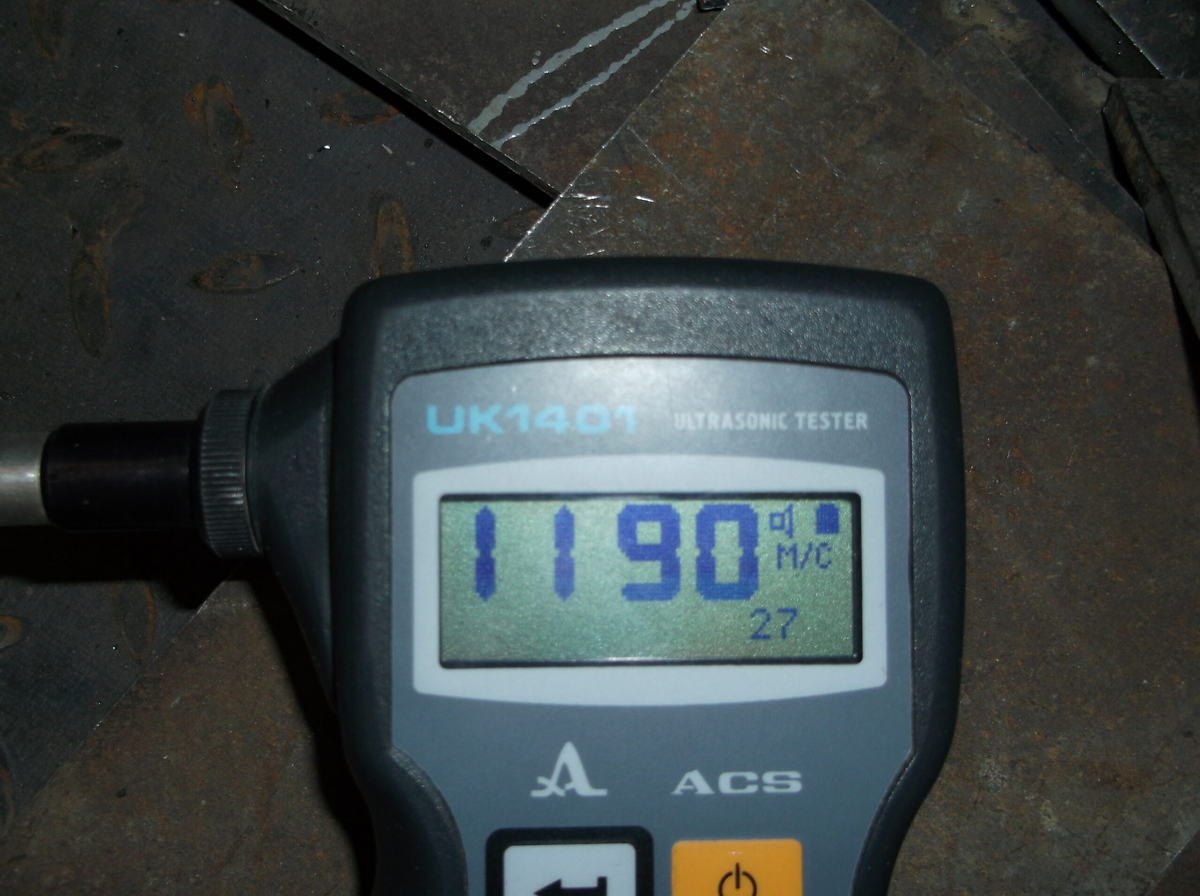

Определение прочности бетонных конструкций производилось ультразвуковым тестером УК 1401. Зав. №401475 (свидетельство о поверке

№ СП 0386875, действительно до 19.03.2015 г.);

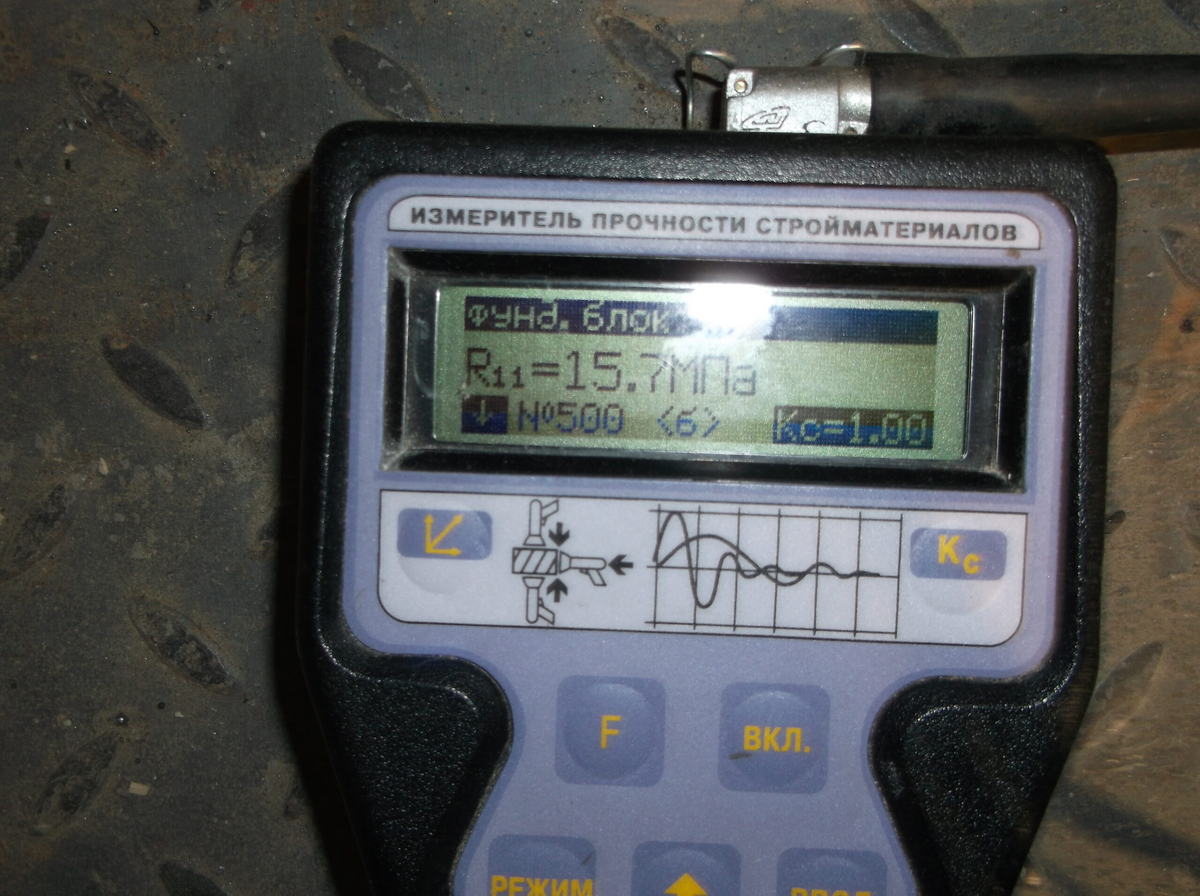

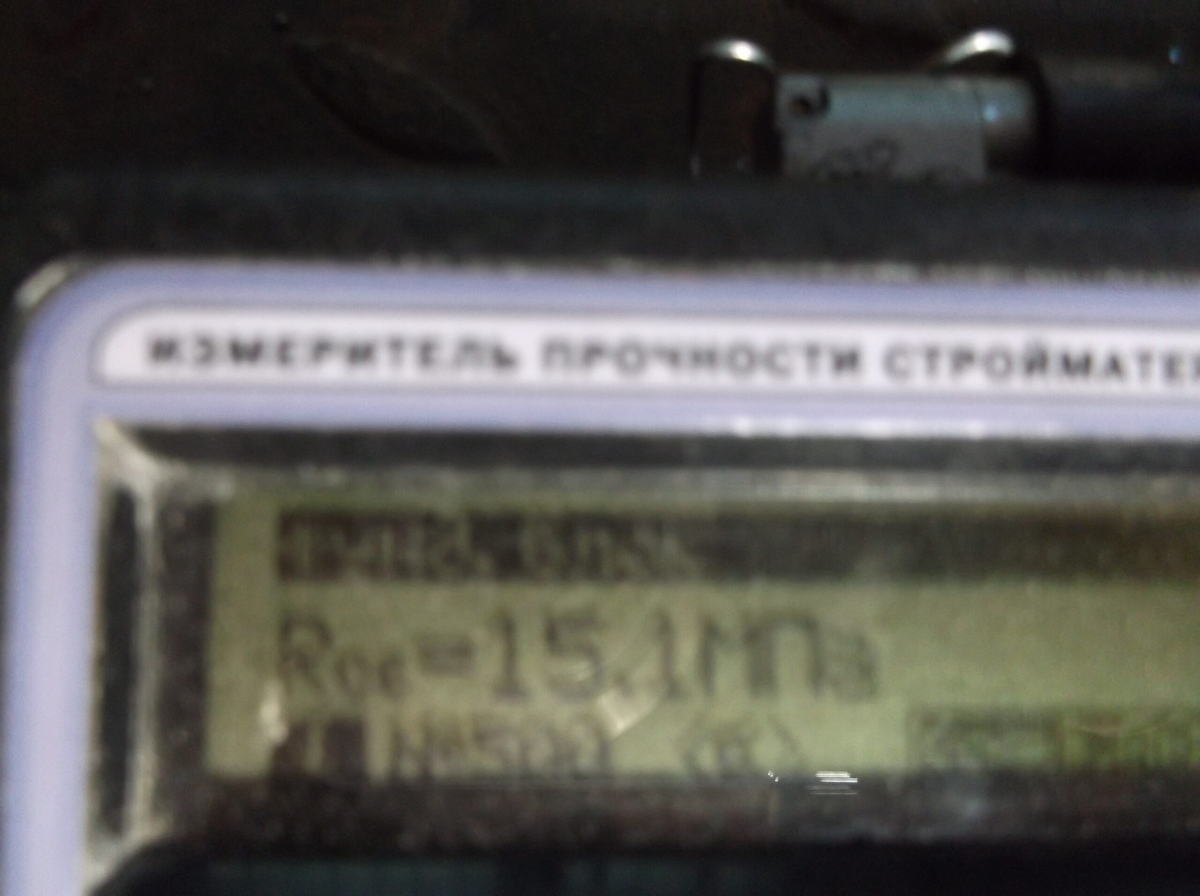

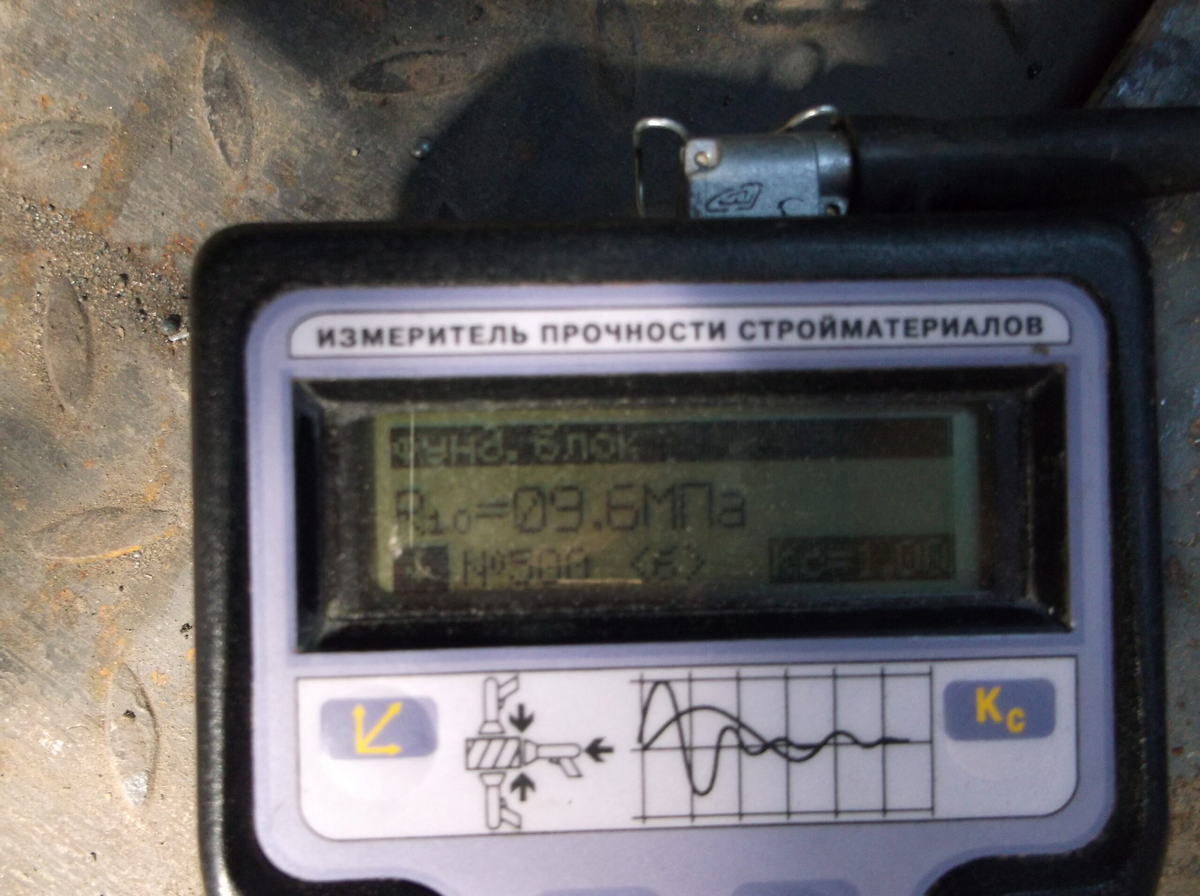

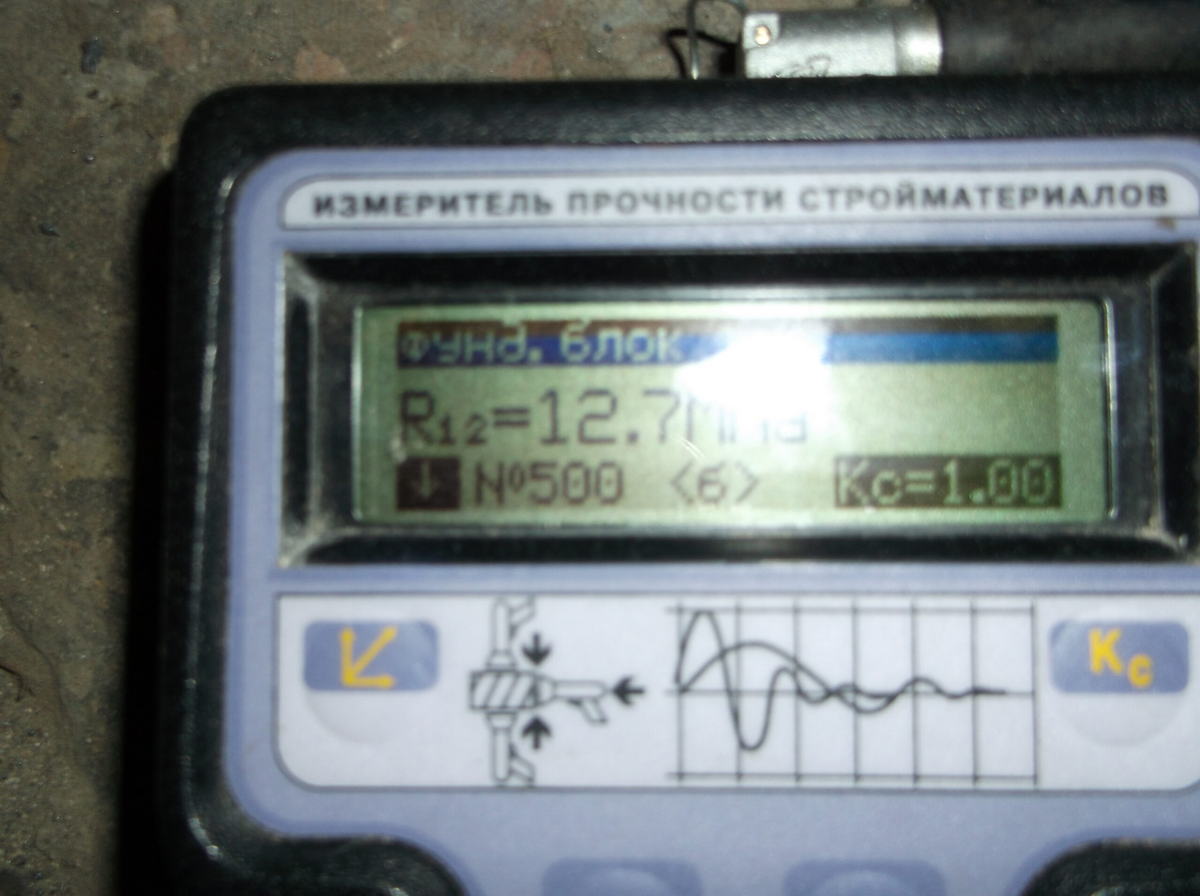

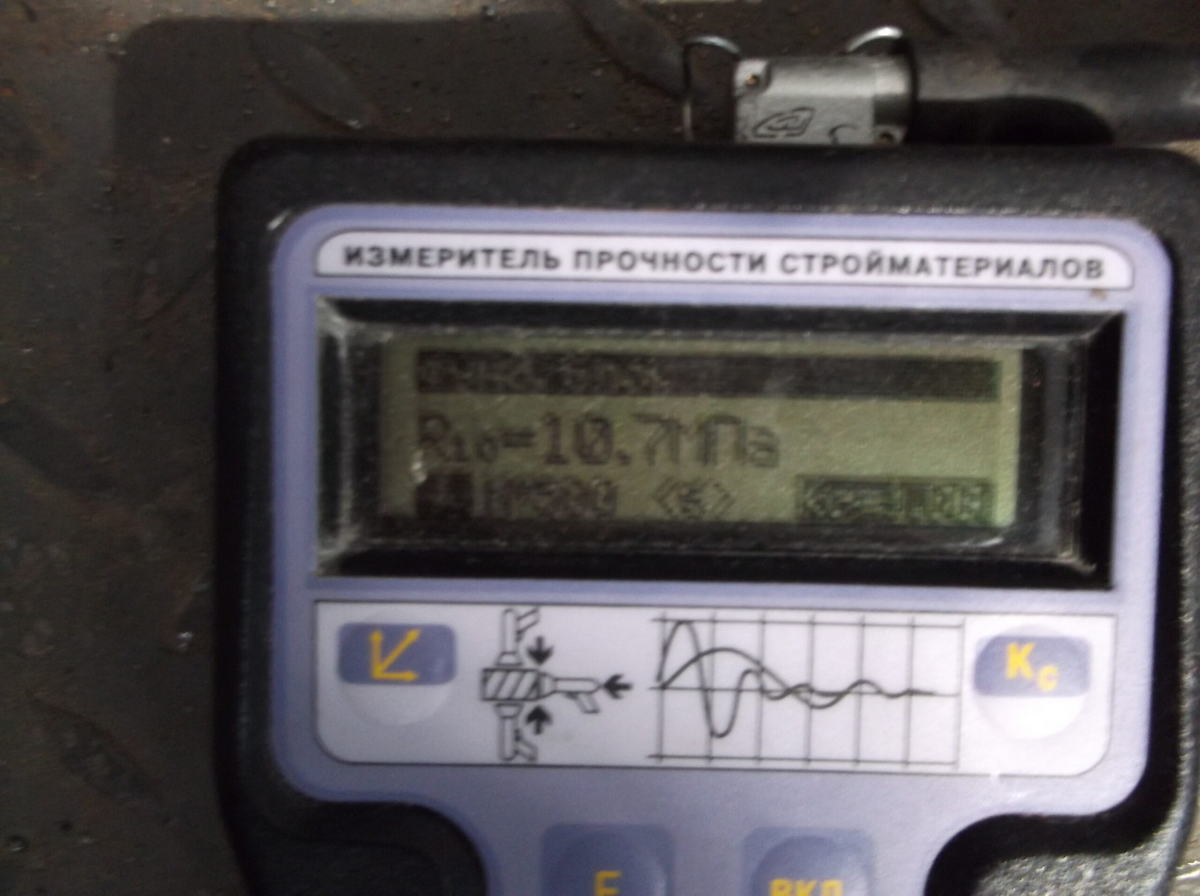

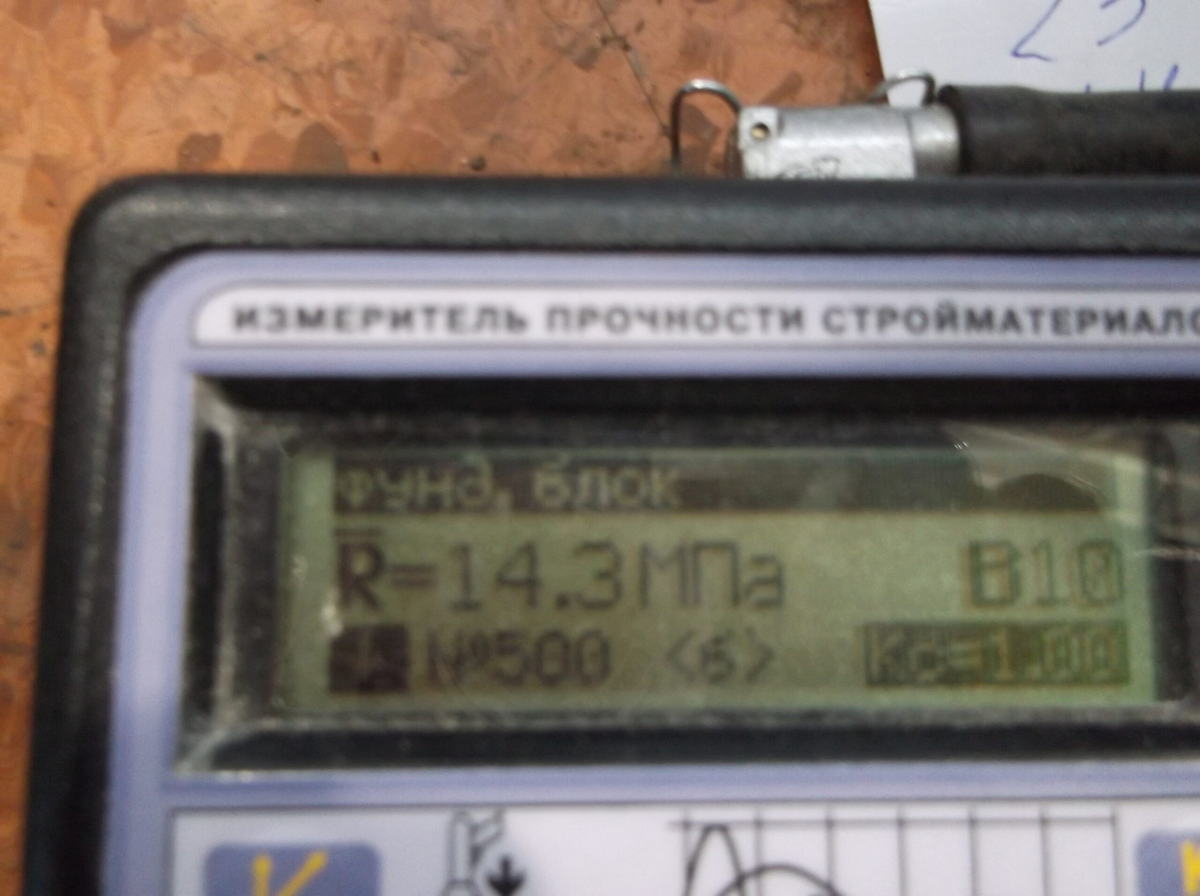

Параллельно производилось определение прочности бетона методом ударного импульса прибором ИПС-МГ4.01 в соответствии с ГОСТ 22690 (свид. о поверке№СП 0386875, действительнодо07.08.2015г (фото 2,6,7,9,15,16,18).

2.1. ОПИСАНИЕ ОБЪЕКТА

Объект расположен на территории ОАО ОКБ «Гидропресс» по адресу:





Объект представляет собой фундаментные тумбы в количестве 9шт., выполненные, согласно проекта из бетона класса В15 и армированные арматурной сеткой

из арматуры Ф20мм. с шагом 200*200мм. Основанием фундаментов является бетонное покрытие полов цеха. Замеры проводились на пяти тумбах, доступных для обследования.



2.2 ОПРЕДЕЛЕНИЕ КАЧЕСТВА ФАКТИЧЕСКИ ВЫПОЛНЕННЫХ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ, А ТАКЖЕ ПРОВЕРКА ИХ СООТВЕТСТВИЯ ТРЕБОВАНИЯМ, ОПРЕДЕЛЕННЫМ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ РФ.

Согласно положениям ГОСТ 15467-79* «Управление качеством продукции. Основные понятия. Термины и определения»:

Оценка уровня качества продукции — совокупность операций, выключающая выбор номенклатуры показателей качества оцениваемой продукции, определение значений этих показателей и сопоставление их с базовыми.

Дефект — это каждое отдельное несоответствие продукции установленным требованиям. Требования к качеству установлены рабочим проектом и нормативно-технической документацией.

Малозначительный дефект — Дефект, который существенно не влияет на использование продукции по назначению и ее долговечность.

Значительный дефект — Дефект, который, существенно влияет на использование продукции по назначению и (или) на ее долговечность; но не является критическим.

Критический дефект — Дефект, при наличии которого использование продукции по назначению практически невозможно или недопустимо.

Скрытый дефект — Дефект, для выявления которого в нормативной документации, обязательной для данного вида контроля, не предусмотрены соответствующие правила, методы и средства.

Явный дефект — Дефект, для выявления которого в нормативной документации, обязательной для данного вида контроля, предусмотрены соответствующие правила, методы и средства.

Устранимый дефект — Дефект, устранение которого технически возможно и экономически целесообразно.

Неустранимый дефект — Дефект, устранение которого технически невозможно или экономически нецелесообразно.

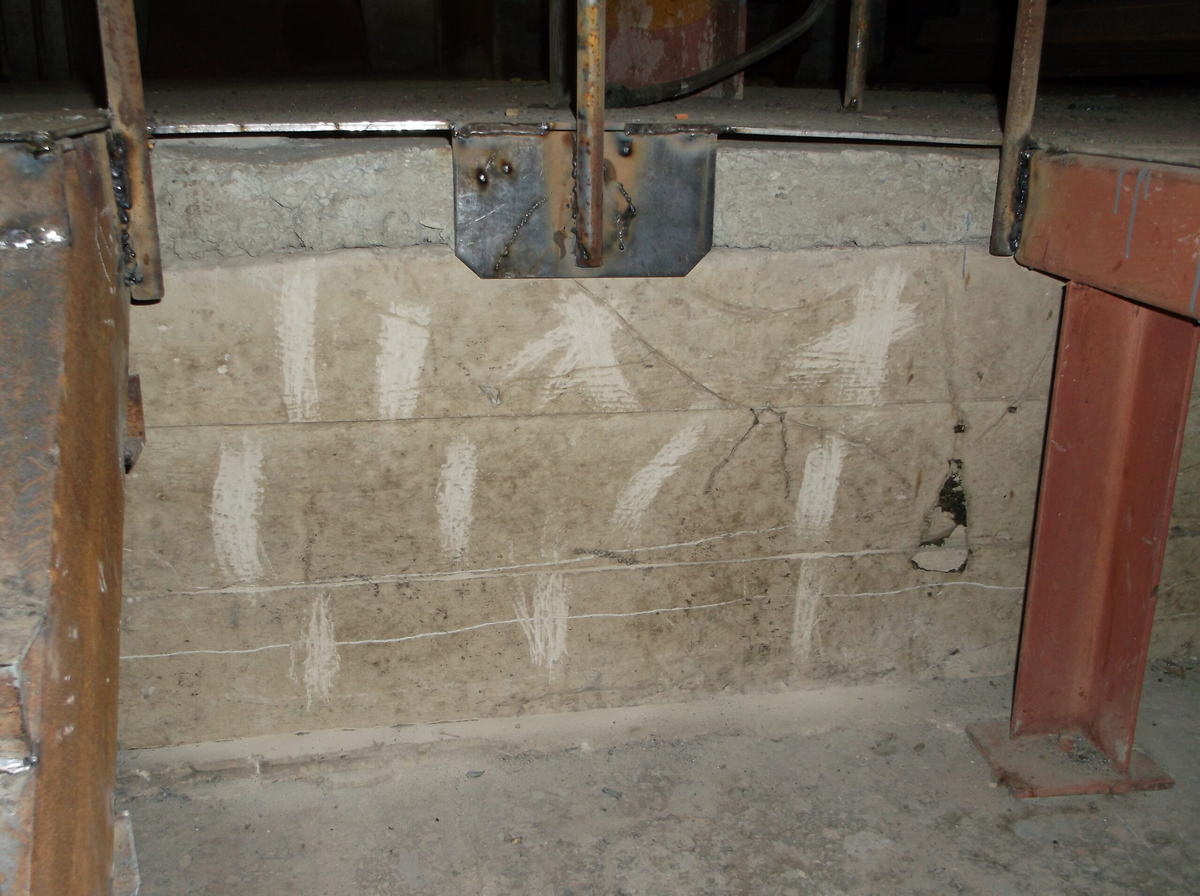

2.2.1 конструкции фундаментов не имеют видимых трещин (фото 1,4,8,14,18);

2.2.2 на боковых поверхностях фундаментов не обнаружены участки с раковинами , что свидетельствует о качественном вибрировании при укладке бетонной смеси (фото 1,4,8,14,18). На фотографиях представленных Заказчиком видно, что при укладке бетонной смеси применялся вибратор (смотри приложение ), что соответствует ВСН 37-96 п.5.22 и 5.26;

5.22. Бетонную смесь уплотняют внутренними вибраторами ИВ-19, ИВ-19А, ИВ-47, ИВ-78, ИВ-80, ИВ-59, ВП-1, ВП-3 и др. и поверхностными вибраторами ИВ-91.

5.26. Уплотнение бетонной смеси зависит от продолжительности вибрирования. Уплотнение можно считать достаточным, если прекращается оседание смеси, выделение пузырьков воздуха, появляется цементное молоко на ее поверхности.

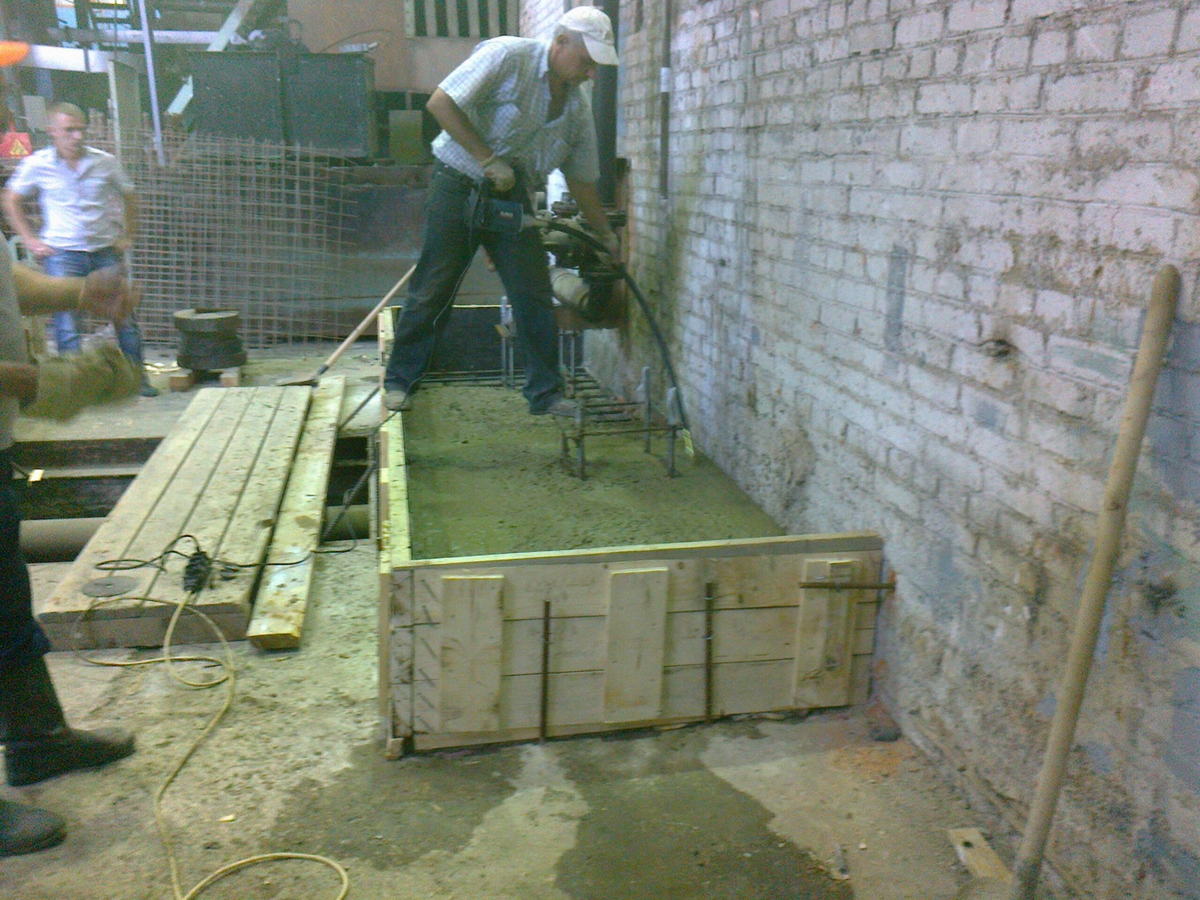

2.2.3 из фотографий, предоставленных заказчиком видно, что уплотнение вибратором бетонной смеси производилось.

2.2.4. Прочность бетонной конструкции фундамента

Экспертом были произведены замеры скорости распространения ультразвука в 15 точках каждого фундамента. По выполненным измерениям произведены расчеты средней прочности бетона на сжатие, определена марка бетона. Результаты занесены в таблицы.





Таблица №1, фундамент№1

Скорость распространения ультразвука на участках конструкции Средняя прочность

по результатам

замера, кгс/см2

Марка бетона по прочности на сжатие Класс бетона
2080 65.5 М75 В5
1850 45,8 М50 В3,5
1690 45,8 М50 В3,5
1860 45,8 М50 В3,5
1620 45,8 М50 В3,5
2400 98,2 М100 В7,5
2370 98,2 М100 В7,5
2220 98,2 М100 В7,5
2300 98,2 М100 В7,5
1970 45,8 М50 В3,5
2210 65,5 М75 В5
2080 65,5 М75 В5
2010 45,8 М50 В3,5
1990 45,8 М50 В3,5
2440 131,0 М150 В10

Среднее значение марки бетона фундаментной тумбы №1-М75,класс бетона В5, максимальный В10. По результатам измерения прочности бетона прибором ИПС-МГ4.01 класс бетона тумбы№1 соответствует В10,марка М150.







Таблица №2, фундамент №2

Скорость распространения ультразвука на участках конструкции Средняя прочность

по результатам

замера, кгс/см2

Марка бетона по прочности на сжатие Класс бетона
1970 45,8 М50 В3,5
1880 45,8 М50 В3,5
1860 45,8 М50 В3,5
2570 131,0 М150 В10
1970 45,8 М50 В3,5
2370 98,3 М100 В7,5
1880 45,8 М50 В3,5
1870 45,8 М50 В3,5
1170 45,8 М50 В3,5
2380 98,2 М100 В7,5
1950 45,8 М50 В3,5
2240 98,2 М100 В7,5
2100 65,5 М75 В5
2010 45,8 М50 В3,5
1920 45,8 М50 В3,5



Среднее значение марки бетона тумбы №2-М75, класс бетона В5.По результатам измерения прочности бетона приборомИПС-МГ4.01 класс бетона тумбы№2 соответствует В7,5, марка М100.

Таблица № 3, фундамент№3

Скорость распространения ультразвука на участках конструкции Средняя прочность

по результатам

замера, кгс/см2

Марка бетона по прочности на сжатие Класс бетона
2340 98,2 М100 В7,5
2290 98,2 М100 В7,5
2300 98,2 М100 В7,5
1840 45,8 М50 В3,5
2370 98,2 М100 В7,5
1480 45,8 М50 В3,5
2220 98,2 М100 В7,5
2120 65,5 М75 В5
1870 45,8 М50 В3,5
1860 45,8 М50 В3,5
1990 45,8 М50 В3,5
2380 98,2 М100 В7,5
2150 65,5 М75 В5
2300 98,2 М100 В7,5
2110 65,5 М75 В5

Среднее значение марки бетона тумбы №3-М75, класс бетона В5. По результатам измерения прочности прибором ИПС-МГ4.01 класс бетона тумбы №3 соответствует В10, марка М150.

Таблица № 4, фундамент №4

Скорость распространения ультразвука на участках конструкции Средняя прочность

по результатам

замера, кгс/см2

Марка бетона по прочности на сжатие Класс бетона
2280 98,2 М100 В7,5
2280 98,2 М100 В7,5
2270 98,2 М100 В7,5
2240 98,2 М100 В7,5
2130 65,5 М75 В5
2280 98,2 М100 В7,5
1790 45,8 М50 В3,5
2330 98,2 М100 В7,5
2450 98,2 М100 В7,5
2120 65,5 М75 В5
2270 98,2 М100 В7,5
1980 45,8 М50 В3,5
2320 98,2 М100 В7,5
2200 65,5 М75 В5
2180 65,5 М75 В5



Среднее значение марки бетона тумбы №4 -М100, класс бетона В7,5.

По результатам измерения прочности прибором ИПС-МГ4.01 класс бетона соответствует В7,5, марка М100.

Таблица № 5, фундамент №5

Скорость распространения ультразвука на участках конструкции Средняя прочность

по результатам

замера, кгс/см2

Марка бетона по прочности на сжатие Класс бетона
2050 45,8 М50 В3.5
2160 65,5 М75 В5
2160 65,5 М75 В5
2090 65,5 М75 В5
2350 98,2 М100 В7,5
2360 98,2 М100 В7,5
2390 98,2 М100 В7,5
2180 65,5 М75 В5
2300 98,2 М100 В7,5
1680 45,8 М50 В3,5
1660 45,8 М50 В3,5
2080 65,5 М75 В5
1900 45,8 М50 В3,5
2010 45,8 М50 В3,5
1990 45,8 М50 В3,5

Среднее значение марки бетона тумбы №5 соответствует М75, класс

Бетона В5.По результатам измерения прочности бетона прибором ИПС-МГ4.01

Марка бетона М100, класс бетона В7,5.





2.3.2 ФОТОФИКСАЦИЯ ОБЪЕКТА

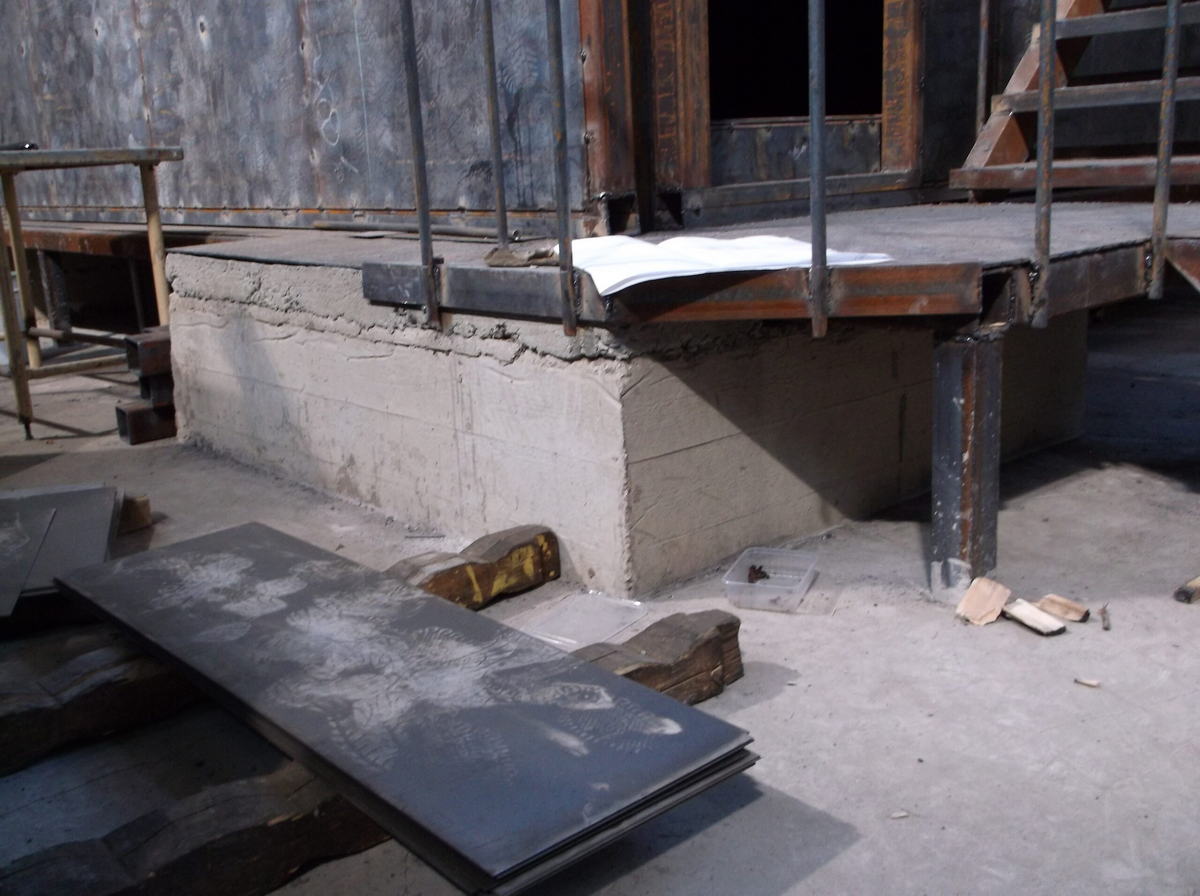

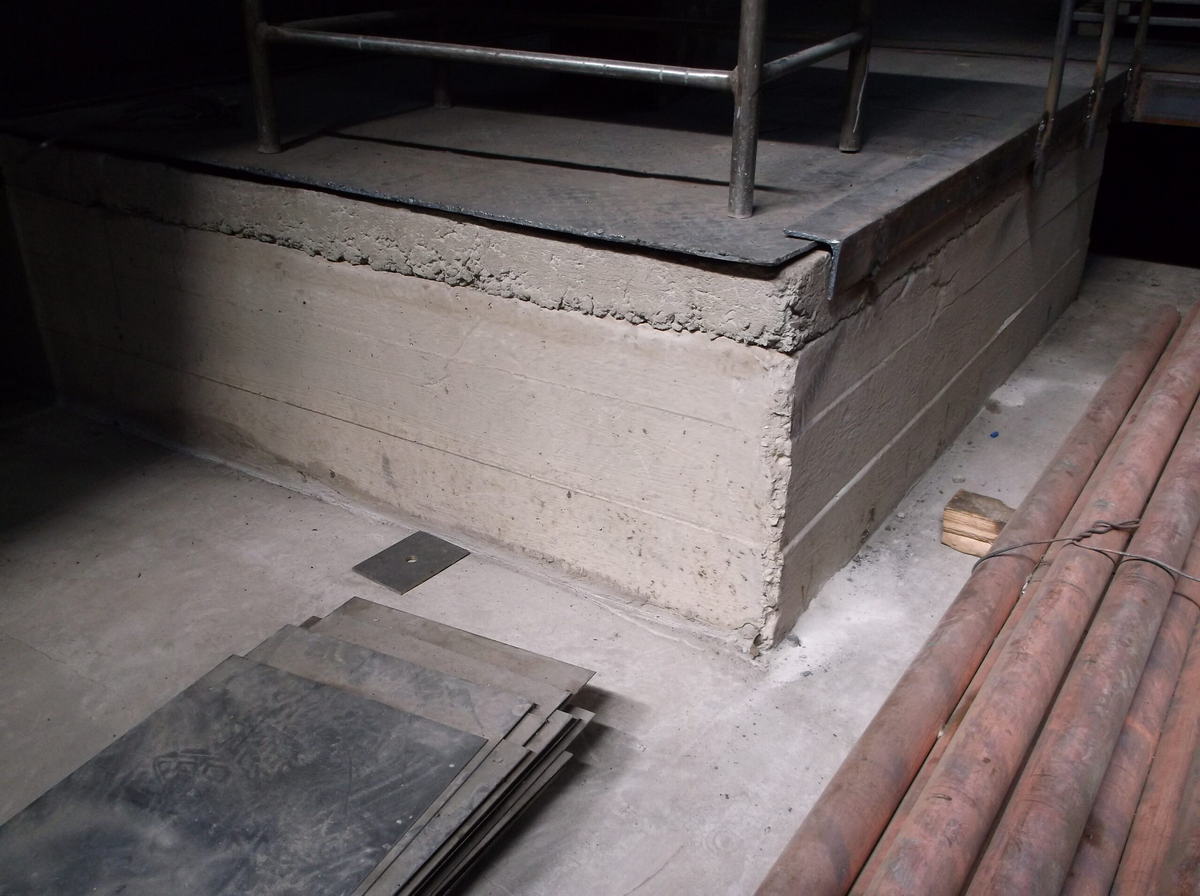

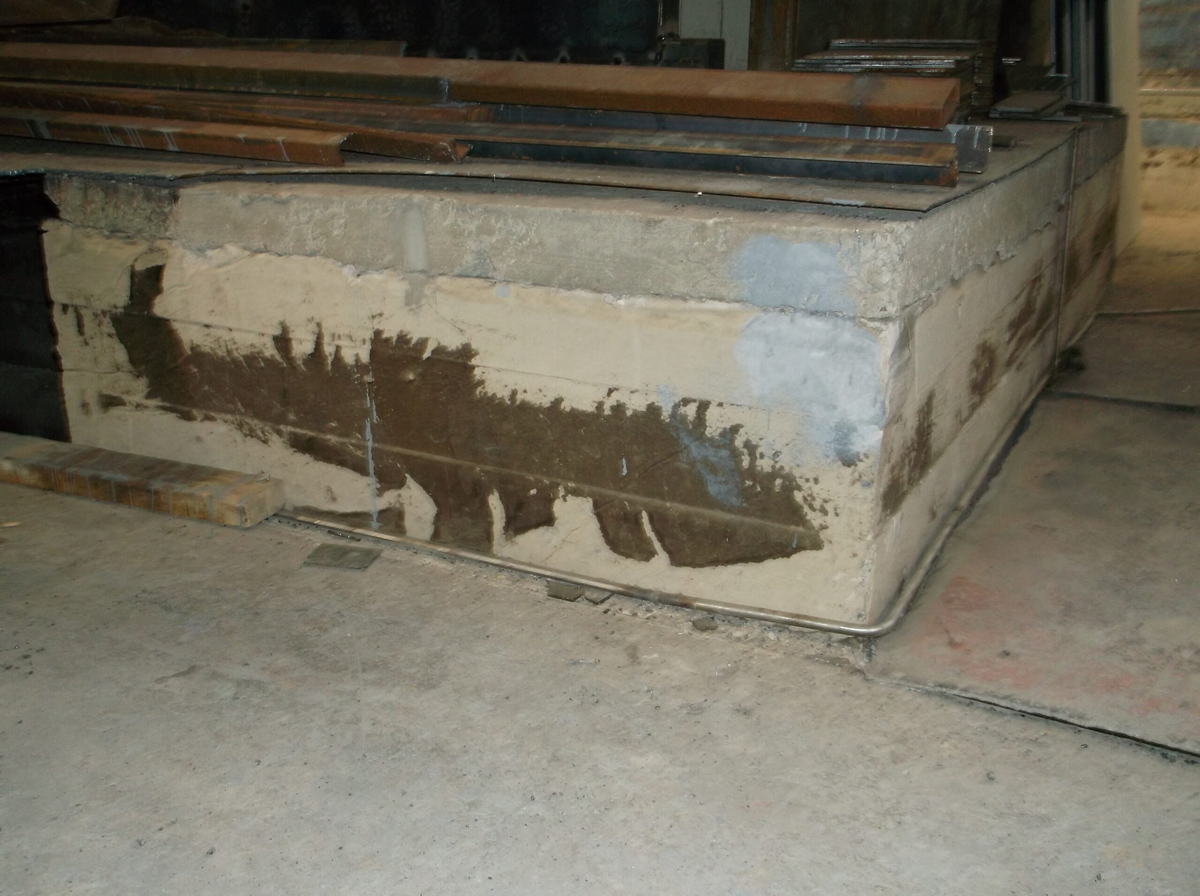

Фото 1. Фундамент 1

Фото 2 замер на фундаменте 1



Фото 3 замер на фундаменте 1

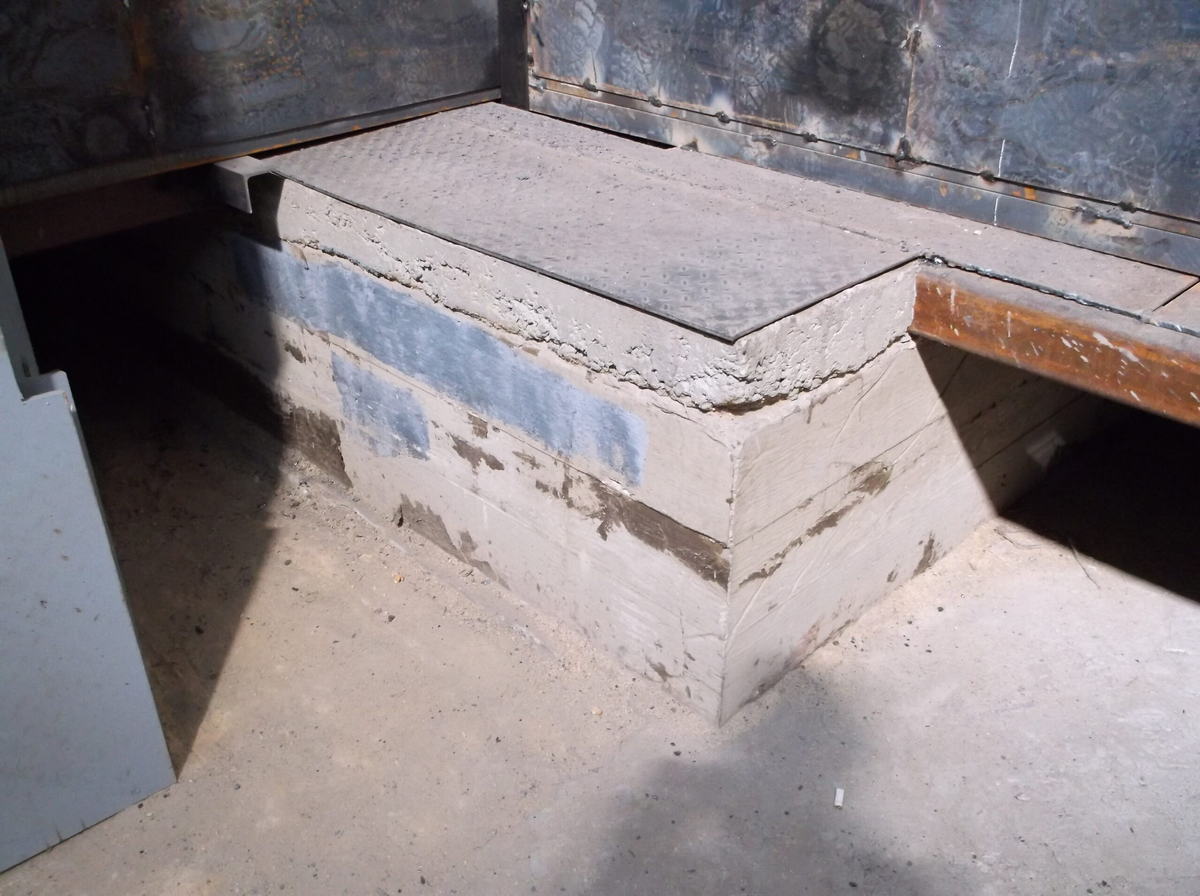

Фото 4 фундамент 2





Фото5 замер на фундаменте 2

Фото 6 замер на фундаменте 2



Фото 7 замер на фундаменте 2

Фото 8 фундамент 3

Фото 9 замер на фундаменте 3



Фото 10 замер на фундаменте 3





Фото 11 замер на фундаменте 4

Фото12 замер на фундаменте 4

Фото 13 замер на фундаменте 4

Фото 14 фундамент 5

Фото 15 замер на фундаменте 5

Фото 16 замер на фундаменте 5

Фото 17 замер на фундаменте 5



Фото 18 фундамент 4



2.4. РЕЗУЛЬТАТ ОБСЛЕДОВАНИЯ

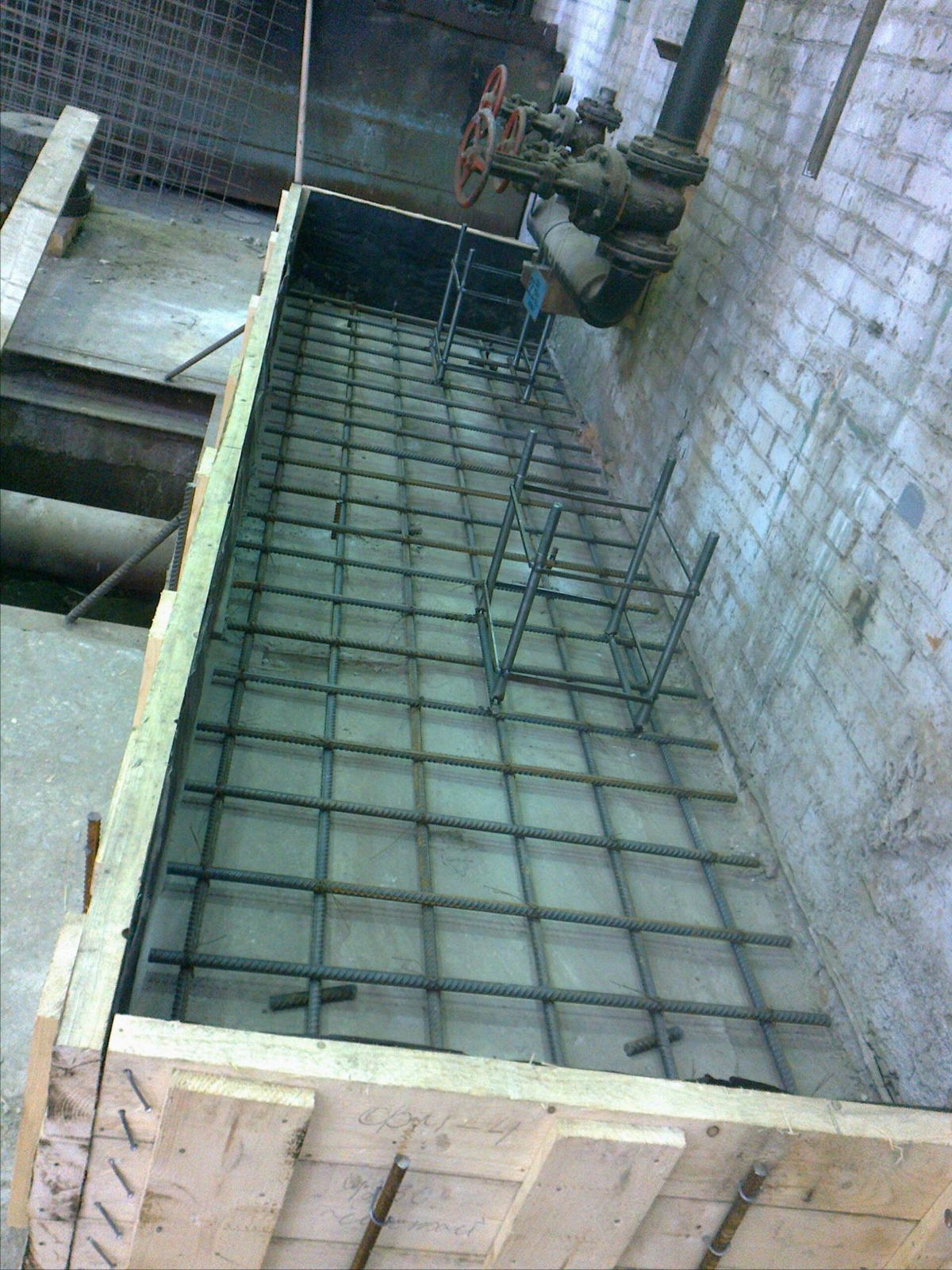

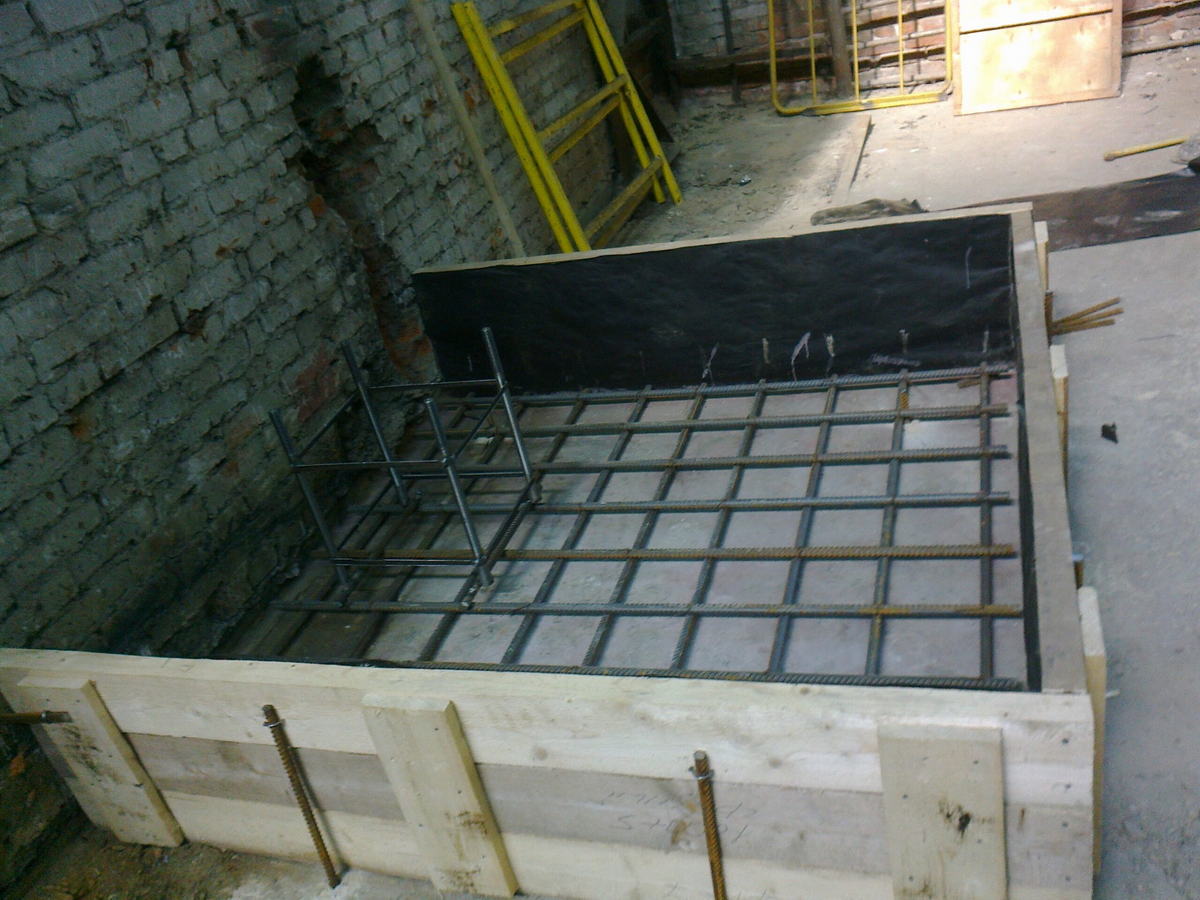

Исходя из предоставленных заказчиком фотоматериалов (Приложение №1), армирование фундаментов производилось согласно проекта. Уплотнение бетонной смеси производилось в соответствии с регламентом бетонных работ (Приложение №1).

Заказчиком предоставлены документы о качестве бетонной смеси (Приложение №1),

в соответствии с которыми прочность залитого бетона должна соответствовать классу В15.По результатам проведенного обследования средняя прочность бетона фундаментных тумб соответствует классу бетона В7,5, марке бетона М100.

3. ВЫВОДЫ

Целью экспертизы являлось определение марки бетона фундаментных тумб, расположенных на территории ОАО ОКБ «ГИДРОПРЕСС» по адресу: Московская обл., г. Подольск, ул. Орджоникидзе, д.21.

3.1. В результате проведенного диагностического обследования установлено, что прочность бетона не соответствует заданной проектом прочности, соответствующей классу бетона В15. Прочность бетона соответствует классу В7.5, марке М100.

3.2 В соответствии с Классификатором основных видов дефектов в строительстве и промышленности строительных материалов данный дефект оценивается как «значительный» — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность. Устранение дефекта невозможно.

.

Эксперт ЗАО «СТРОЙЭКСПЕРТИЗА»______________________С.Н.Куликов

4. ПРИЛОЖЕНИЕ
