Определение марки раствора бетона — фото
Кейс · 2023

Определение марки раствора бетона

бетон

Тип
Кейс
Год
2023
Темы
бетон

Материал обезличен: адреса, имена, номера договоров и дел скрыты.

Объект экспертизы: Строящееся здание

Определение марки раствора бетона — фото 1

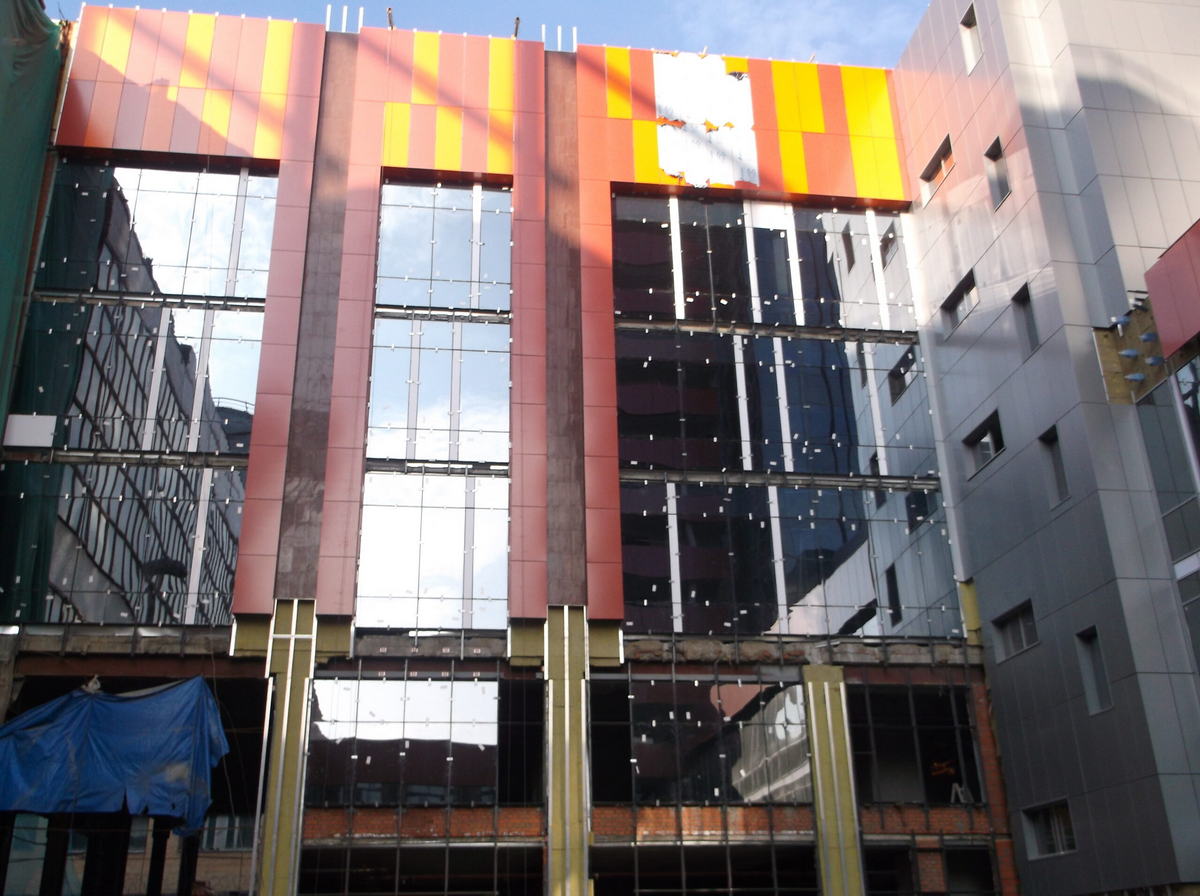

Фото №1. Вид фасада строящегося здания.

2.1 ОПИСАНИЕ ОБЪЕКТА ЭКСПЕРТИЗЫ

Объектом исследования явились стяжка пола расположенная в строящемся здании на отм.

+ 12.600 и на отм. +16.800 в осях 126 -130 и в осях 25-31 расположенного по адресу: [адрес скрыт].

2.2 ФОТОФИКСАЦИЯ ОБЪЕКТА

Определение марки раствора бетона — фото 2

Фото №2. Место проведение экспертизы на отм. + 12.600

Определение марки раствора бетона — фото 3

Фото №3. Место проведение экспертизы на отм. +12.600

Определение марки раствора бетона — фото 4

Фото №4. Место проведение экспертизы на отм. + 12.600

Определение марки раствора бетона — фото 5

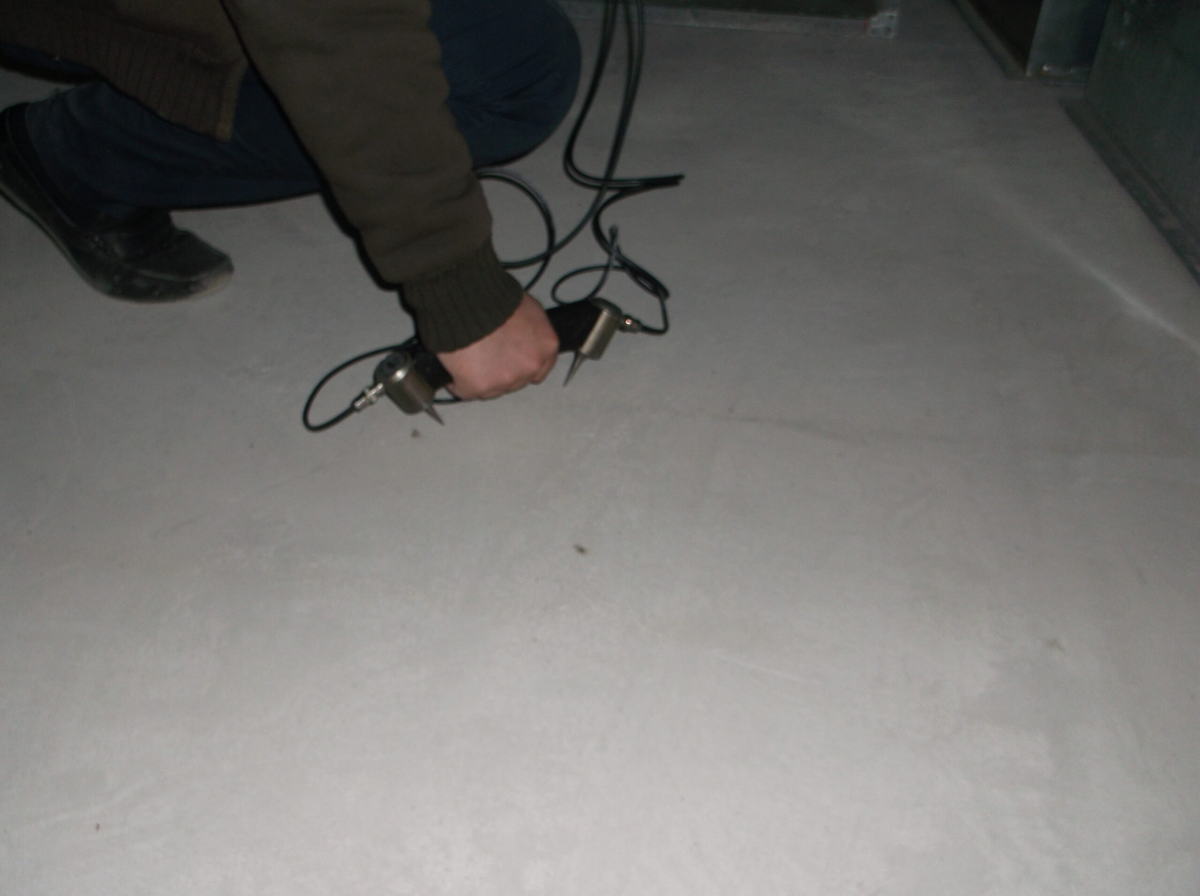

Фото №5. Произведение замеров ультразвуковым прибором ПУЛЬСАР-1

на отм. + 12.600 и на отм. +16.800

Определение марки раствора бетона — фото 6

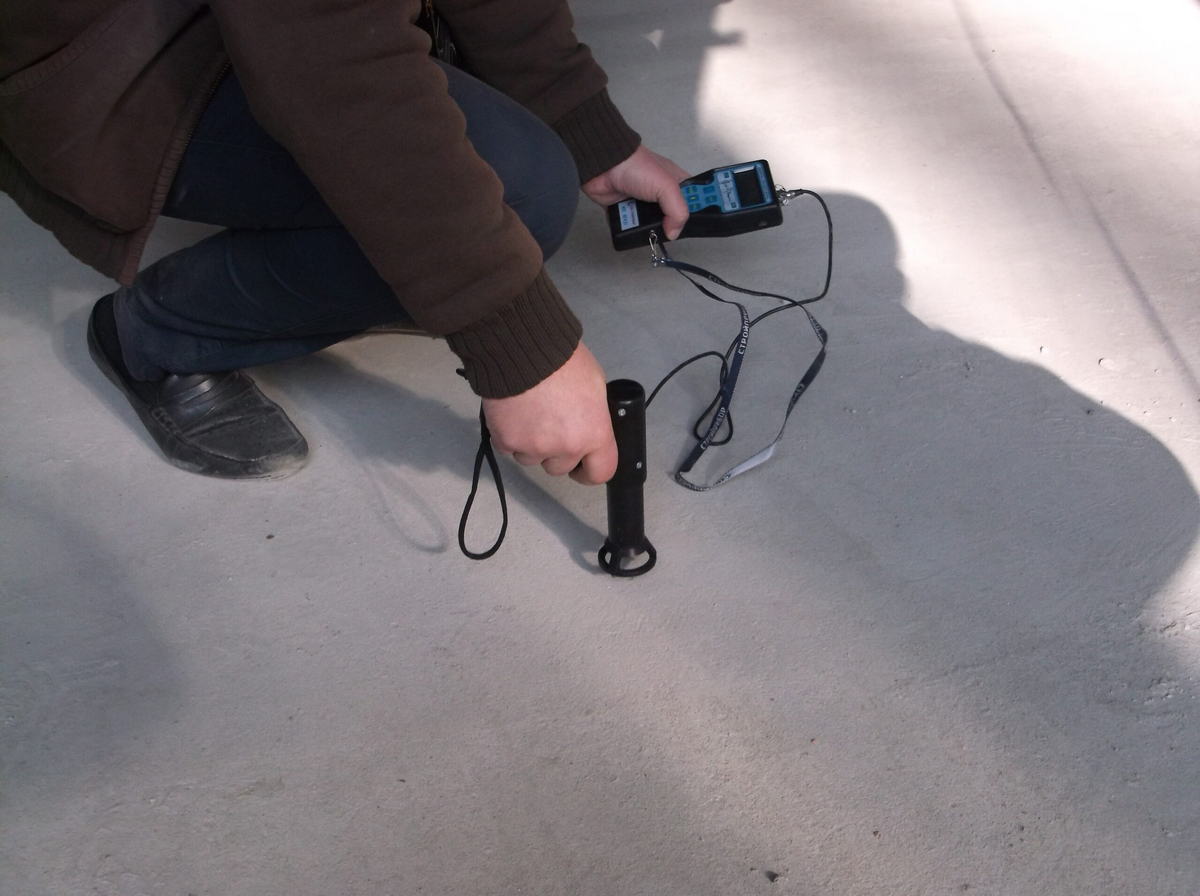

Фото №6. Произведение замеров измерителем прочности бетона ИПС-МГ 4.03

на отм. +12.600 и на отм. +16.800

Определение марки раствора бетона — фото 7

Фото №7. . Место проведение экспертизы на отм. +16.800

Определение марки раствора бетона — фото 8

Фото №8. . Место проведение экспертизы на отм. + 16.800

Определение марки раствора бетона — фото 9

Фото №9. . Место проведение экспертизы на отм. +16.800

2.3 РЕЗУЛЬТАТ ОБСЛЕДОВАНИЯ

Экспертное обследование проводилось натурным способом на основе использования неразрушающего, визуально-регистрационного и измерительного методов, с целью определение марки раствора используемого в стяжке пола.

Эксперту было предоставлено стяжка пола на отм. +12.600 в осях 126 -130 и в осях 25-31 (см. фото №2; №3; №4) и на отм. +16.800 в осях 126 -130 и в осях 25-31 (см. фото №7; №8; №9). Экспертом производились замеры раствора используемого в стяжке пола на отм. +12.600 и отм. +16.800 в осях 126 -130 и в осях 25-31 ультразвуковым прибором ПУЛЬСАР-1.0 (см. фото №5) и прибором измеритель прочности бетона ИПС-МГ 4.01 (см. фото №6)

Определение класса и марка раствора определена как средняя значения показания прибора. Результаты занесены соответственно в таблицы №1, №2.

Таблица № 1 (полы на отм. +12.600)

№

Участка замера

Класс материала по прочности Показания

прибора МПа

Средние значение показания прибора МПа Ближайшая марка материала по прочности
№1

в осях 126 -127 и в осях 25-31

В 5 3,8

3,9

7,9

4,2

5,9

9,7

5,9 М75
№2

в осях 127 -128 и в осях 25-31

В 5 4,1

6,8

9,4

7,3

4,8

7,3

6,62 М75
№3

в осях 128 -129 и в осях 25-31

В 5 5,6

5,7

5,5

9,8

6,6

4,9

6,35 М75
№4

в осях 129 -130 и в осях 25-31

В 5 4,0

6,5

5,8

3,9

14,4

4,7

6,55 М75

Таблица № 2 (полы на отм.+ 16.800)

№

Участка замера

Класс материала по прочности Показания

прибора МПа

Средние значение показания прибора МПа Ближайшая марка материала по прочности
№1

в осях 126 -127 и в осях 25-31

В 5 6,9

5,1

5,9

6,2

5,4

5,6

5,85 М75
№2

в осях 127 -128 и в осях 25-31

В 5 9,6

4,8

4,4

4,3

11,3

4,5

6,48 М75
№3

в осях 128 -129 и в осях 25-31

В 5 6,1

6,6

4,6

5,1

4,6

8,6

5,93 М75
№4

в осях 129 -130 и в осях 25-31

В 5 6,6

5,6

5,9

5,6

8,0

8,1

6,63 М75

Обращаем ваше внимание, что на момент обследования не выполнены деформационные швы в стяжке пола, что не отвечает требованием СП 29.13330.2011.

3 ВЫВОДЫ

По результатам инструментального замера выполненного неразрушающим методом установлено, что выполненная стяжка пола на отм. +12.600 и отм. +16.800 в строящемся здании по адресу: [адрес скрыт]., имеет марку раствора М75.

Строительный эксперт ЗАО «…» [ФИО скрыто].
