Цель экспертизы:

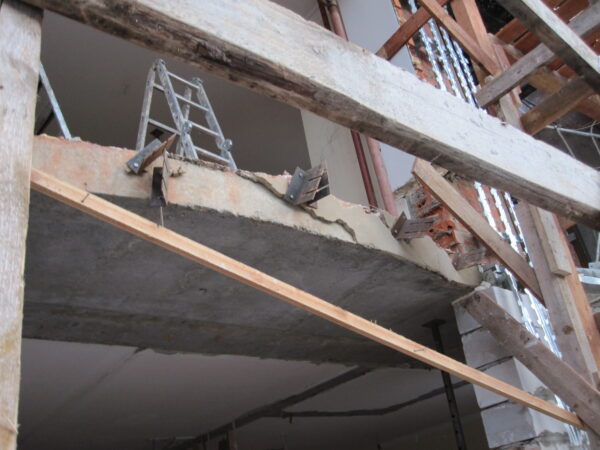

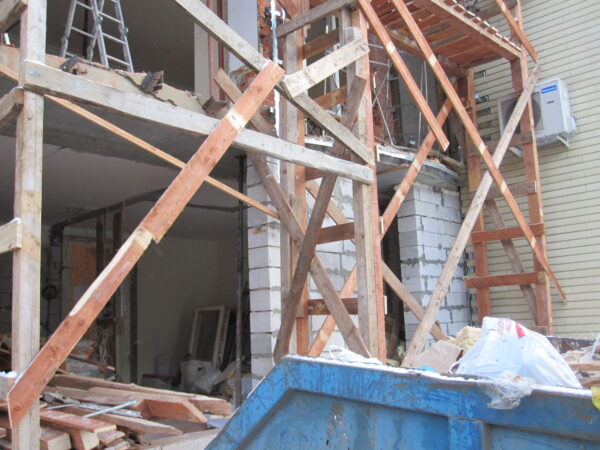

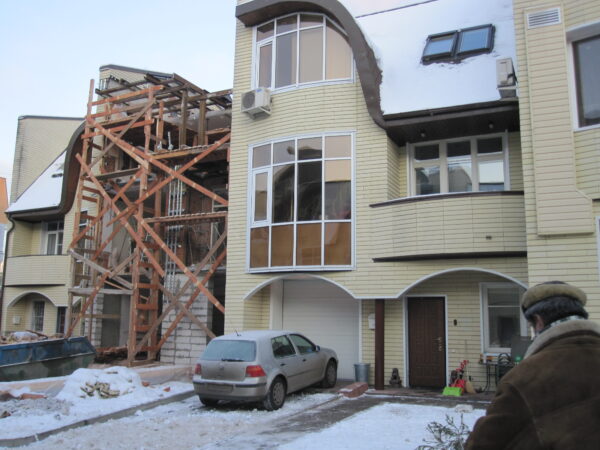

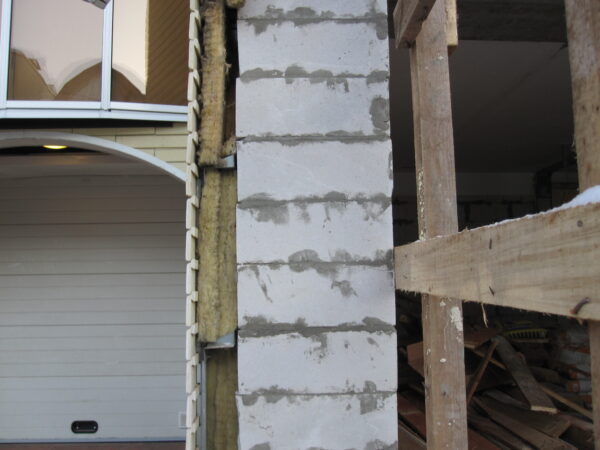

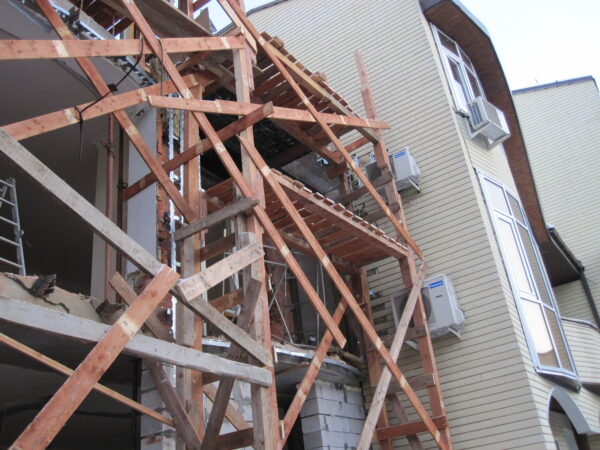

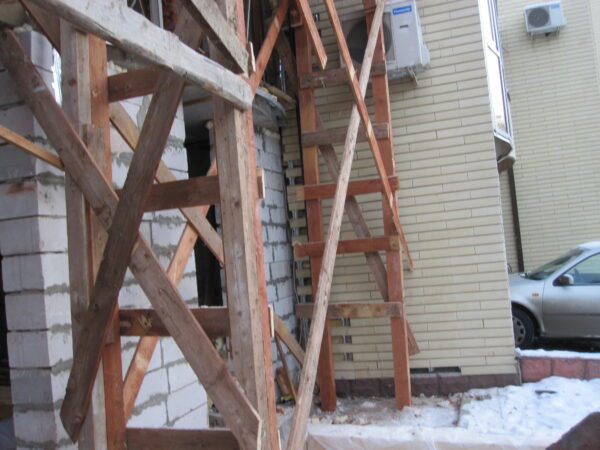

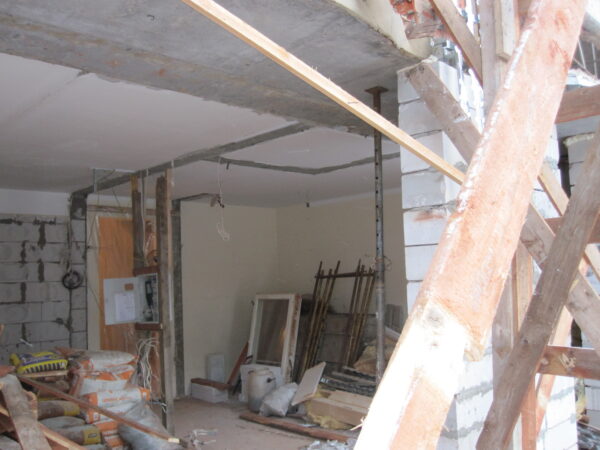

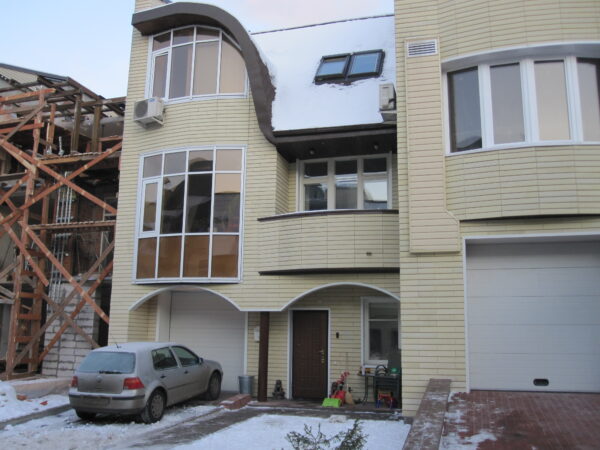

Определение методами неразрушающего контроля прочности бетона образцов (отобранных Заказчиком) железобетонных конструкций в индивидуальном жилом доме коттеджного типа.
Образцы бетонных кубиков в количестве 6 (шести) кубиков, срок изготовления которых составляет более 28 суток, отобраны непосредственно на объекте в присутствии представителей Заказчика. Зафиксированы даты изготовления – 31.10.2009 г., 18.11.2009 г. и 11.12.2009 г. Отобранные образцы обследованы методом неразрушающего контроля при использовании ультразвукового тестера УК1401 М (№ 401475, Свидетельство о поверке № 042051, действительно до 01.09.2010 г.) с целью определения класса прочности и марки бетона.
ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности»
-
- Ультразвуковой метод применяют для определения прочности бетона: отпускной, передаточной, в установленном нормативно-технической и проектной документацией промежуточном и проектном возрастах, в процессе твердения, а также при экспертном контроле.
1.2. Ультразвуковой метод основан на связи между скоростью распространения ультразвуковых колебаний и его прочностью.
1.3. Ультразвуковые измерения в бетоне проводят способами сквозного или поверхностного прозвучивания.
2.1. Ультразвуковые измерения проводят приборами, предназначенными для измерения времени распространения ультразвука в бетоне и аттестованными в установленном порядке по ГОСТ 8.383.
Прочность бетона определялась по скорости прохождения ультразвука прибором УК 1401.
УК 1401
| Ультразвуковой тестер предназначен для определения прочности бетона по скорости звука.
Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием. Основная сфера применения прибора — наблюдение за набором прочности при термовлажностной обработке и контроль выпускной прочности на предприятиях ЖБИ, оценка несущей способности бетонных столбов и опор, поиск приповерхностных дефектов бетонных сооружений, оценка пористости и трещиноватости горных пород.
|
По измерениям, выполненным УК1401 М, произведены расчеты средней прочности бетона, определены марка и класс по прочности бетона на сжатие. Результаты занесены в таблицу № 1.
Таблица 1
| №
участка замеров |
Скорость распространения
ультразвука на участках конструкций |
Ближайший класс бетона по прочности
на сжатие |
Марка бетона
по прочности на сжатие |
| 3870 м/с | В25 | М350 | |
|
|
3820 м/с | В25 | М350 |
| 3890 м/с | В25 | М350 | |
| 3850 м/с | В25 | М350 | |
| 3830 м/с | В25 | М350 | |
| 3900 м/с | В25 | М350 |
Согласно Техническим условиям БЕТОНЫ ТЯЖЕЛЫЕ И МЕЛКОЗЕРНИСТЫЕ
ПРИЛОЖЕНИЕ 1
СООТНОШЕНИЕ МЕЖДУ КЛАССАМИ БЕТОНА ПО ПРОЧНОСТИ НА СЖАТИЕ
И РАСТЯЖЕНИЕ И МАРКАМИ
Таблица 6
| Класс бетона
по прочности |
Средняя прочность бетона
*, кгс/см
|
Ближайшая марка
бетона по прочности, М |
Отклонение ближайшей
марки бетона от средней прочности класса, %
|
| __________________
* Средняя прочность бетона рассчитана при коэффициенте вариации V, равном 13,5%, и обеспеченности 95% для всех видов бетонов, а для массивных гидротехнических конструкций при коэффициенте вариации V, равном 17%, и обеспеченности 90%.
|
|||
| Сжатие | |||
| B25 | 327,4 | M350 | +6,9 |
Вывод экспертизы: Бетон является однородным, класс прочности В25 марки М350.
Цель обследования:
Определение методами неразрушающего контроля прочности бетона образцов (отобранных Заказчиком) железобетонных конструкций в индивидуальном жилом доме коттеджного типа.
Ответ экспертизы:
В результате проведения замером ультразвуковым тестером экспертизой определены показатели прочностных характеристик бетона, а именно:
- Бетон является однородным, класс прочности В25 марки М350.
