Произведённая экспертиза охватывает состояние балконного перекрытия шестого этажа многоэтажного жилого здания. Задача экспертизы – оценить техническое состояние конструкций, проверить их несущую способность в соответствии с действующими нормами и предложить меры по дальнейшей эксплуатации, включая возможное остекление и установку дополнительного утепления.
Объект исследования
Перекрытие находится в здании, расположенном в центральной части города. Конструкция представляет собой сборный железобетонный каркас с плитами перекрытия, опирающимися на консольные балки переменного сечения. Дата строительства – 1985 год. Ключевые параметры:
- площадь перекрытия – 6,3 × 1,1 м;
- толщина плиты – 220 мм;
- балки – ширина 400 мм в нижнем отрезке, 200 мм в верхнем;
- материал – тяжёлый бетон класса В20 для плит, В15 для балок;
- армирование – продольные стержни диаметром 16 мм (плиты) и 22 мм (балки).
Объект использовался как часть гостиничного номера, и на момент обследования находился в процессе ремонта.
Методика обследования
Обследование проводилось по три этапа:
- Подготовительные работы – анализ существующей документации и планирование программы исследований.

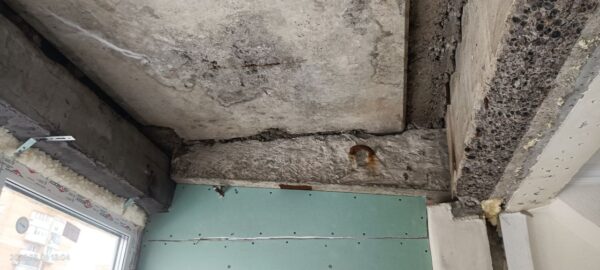

- Визуальное обследование – выявление внешних дефектов, измерение геометрических параметров и фиксация результатов фотографиями.

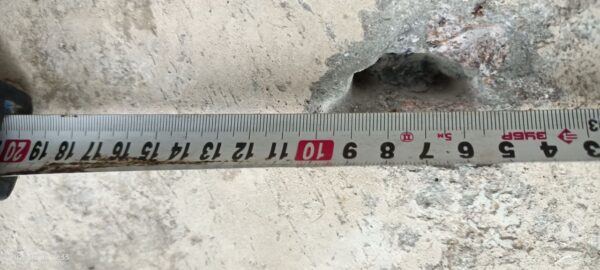

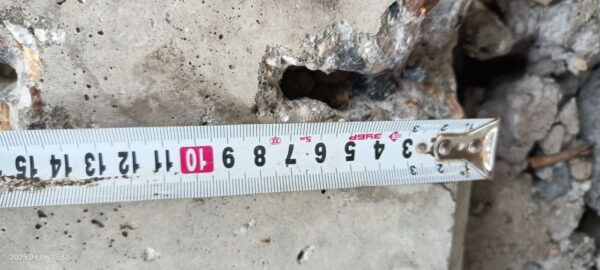

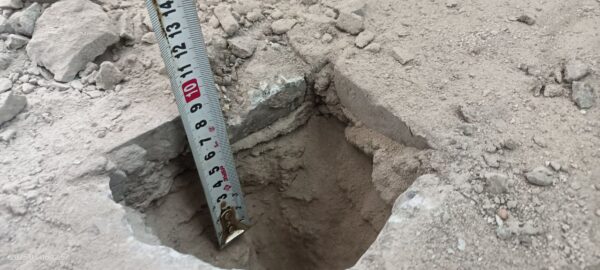

- Детальное обследование – выборочные вскрытия, измерение армирования и толщины защитного слоя, неразрушающий контроль прочности бетона.
Для измерений использовались лазерные дальномеры, измерители толщины, а также приборы ударно‑импульсного метода для проверки прочности бетона. Поверочные расчёты выполнены в соответствии с требованиями СП 63.13330.2018 и ГОСТ 31937‑2011, с учётом проектных нагрузок (постоянные и временные) и норм ветрового и снегового давления.
Результаты
Конструктивные характеристики
- Плиты перекрытия армированы продольными стержнями диаметром 16 мм (4 шт. на квадратный метр), со вторичной арматурой 14 мм.
- Балки опирают плиты на консольные участки, армированные стержнями 22 мм (2 в нижней зоне, 2 в верхней).
- Толщина защитного слоя бетона – 16 мм.
Поверочные расчёты
- Коэффициент использования плиты – 0,95, что указывает на достаточную прочность для предполагаемых нагрузок, включая вес окна и утеплителя.
- Коэффициент использования балки – 0,84, также удовлетворяет требованиям, обеспечивая надёжную несущую способность.
Контроль качества материалов
Проведённые испытания бетона подтверждают соответствие классам В20 (плиты) и В15 (балки). Удельные коэффициенты трещиностойкости – 3, что обеспечивает надёжность при эксплуатационных нагрузках.
Дефекты и нарушения
- На всех визуальных осмотрах не обнаружено серьёзных трещин, коррозии арматуры или деформаций.
- Вариативность размеров плиты и балок в пределах допусков, предусмотренных нормами.
- Нет признаков разрушения защитного слоя или скрытых дефектов.
Выводы и рекомендации
- Техническое состояние – конструкция находится в работоспособном состоянии, без критических дефектов.
- Несущая способность – плиты и балки способны выдержать планируемые нагрузки, включая остекление и утеплитель, с коэффициентом надёжности свыше 0,8.
- Рекомендации по эксплуатации
- Продолжать регулярный мониторинг состояния перекрытия, особенно после завершения ремонтных работ.
- При установке алюминиевых оконных блоков соблюдать нормы монтажа, обеспечивая правильное распределение нагрузок.
- При укладке стяжки и утеплителя использовать материалы, соответствующие классам, указанным в документации, и соблюдать толщину защитного слоя.
- Рекомендовано провести сезонные визуальные проверки, а также измерения толщины защитного слоя для выявления возможных утечек.
В целом, проведённые исследования подтверждают безопасность и пригодность конструкций к дальнейшему использованию, при условии соблюдения рекомендованных мер по эксплуатации и мониторингу.
