Отчёт по обследованию детских и спортивных площадок

Объект исследования и задача обследования

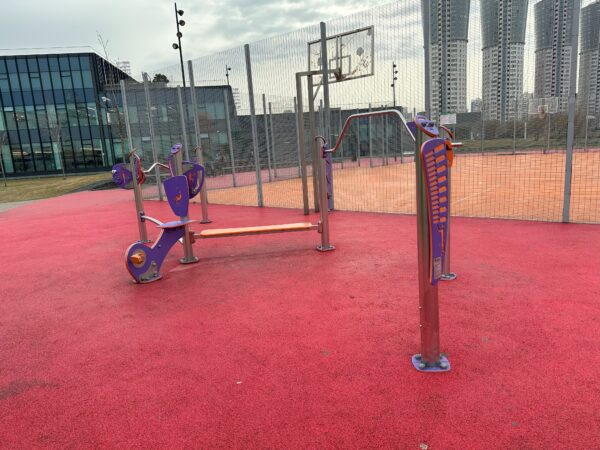

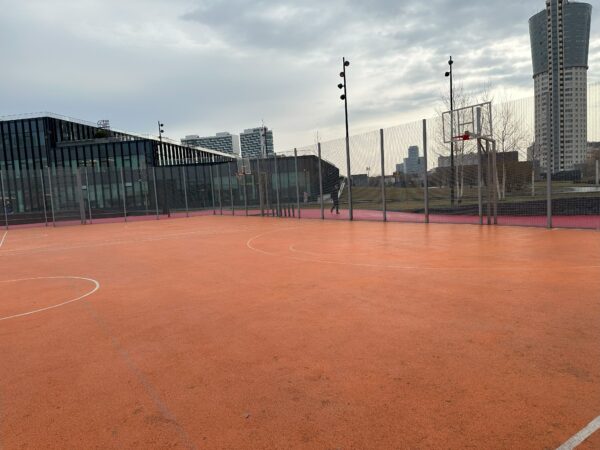

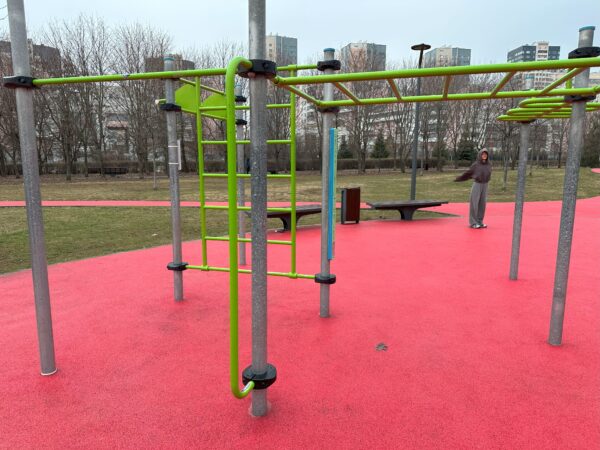

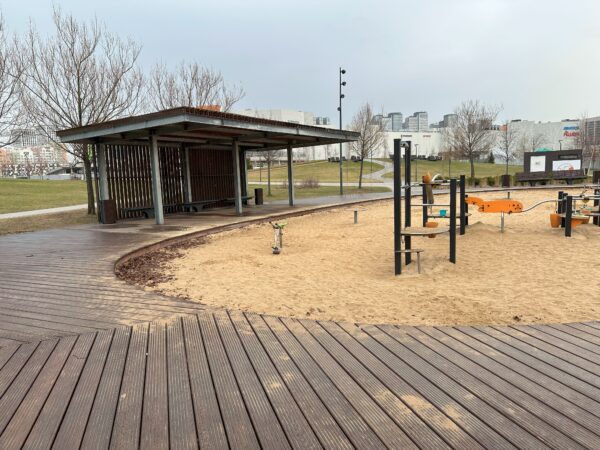

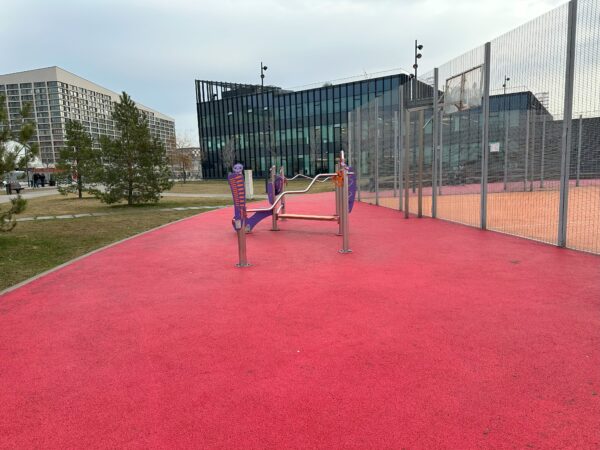

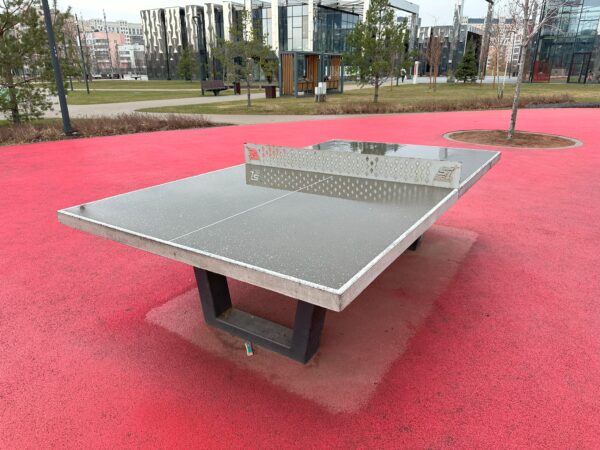

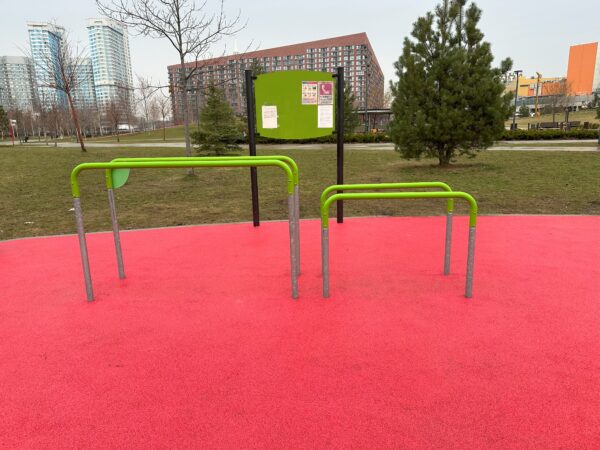

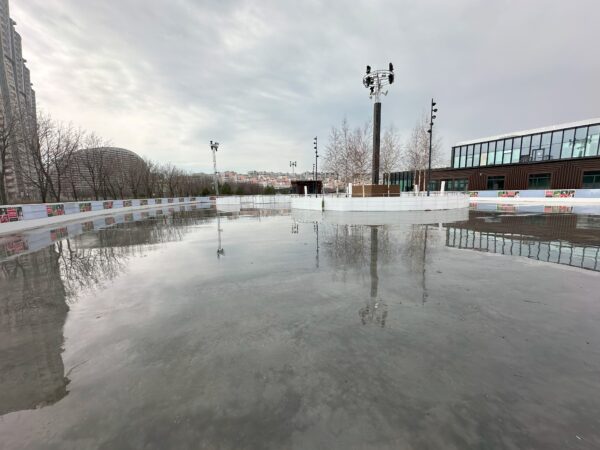

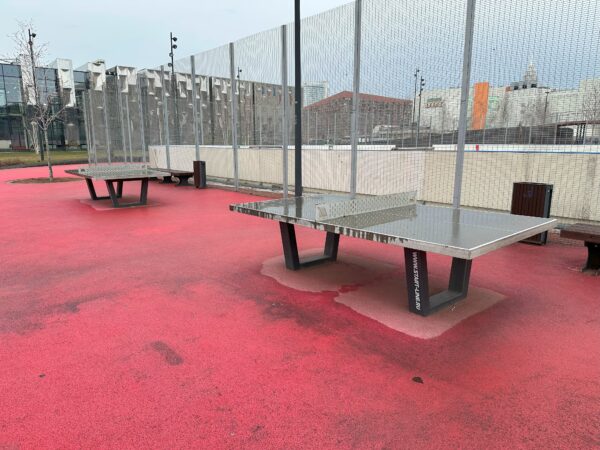

Объектом технического обследования являются детские и спортивные площадки, расположенные на территории парка «Ходынское поле». Включены в сферу экспертизы более сорока различных спортивных и игровых объектов, включая атлетические комплексы, горки, карусели, брусья, тренажёры для пожилых и специального пользования, а также различные игровые зоны, покрытые резиновой крошкой, полимерными материалами и природными грунтами. Экспертиза направлена на проверку соответствия каждого объекта требованиям ГОСТ 52169‑2012, ГОСТ 52301‑2013, ГОСТ 55677‑2013, ГОСТ 56240‑2015, ГОСТ 52167‑2012, ГОСТ 52168‑2012, ГОСТ 52299‑2013, ГОСТ 52300‑2013, ГОСТ 55678‑2013, ГОСТ 55679‑2013, а также на оценку состояния покрытий в соответствии с ГОСТ 9.402‑2004.Согласно поставленному заданию, в ходе обследования необходимо:

1. проверить геометрические и конструктивные параметры объектов,
2. выявить дефекты и износ,
3. оценить качество покрытия и его соответствие требованиям,
4. оценить риск травматизации пользователей,
5. составить сметный расчёт затрат на ремонт и усовершенствование,
6. сформировать рекомендации по дальнейшему поддержанию объектов в безопасном состоянии.

Объекты, подлежащие обследованию, были задокументированы в виде таблицы, где указаны: наименование, количество единиц, год выпуска, площадь, технические характеристики и особенности конструкции. Для каждой категории оборудования подготовлены схемы и планы, а также фотокадры, фиксирующие как общий вид, так и детали.

Методика обследования и применённые нормативы

Для достижения максимальной точности и достоверности результатов экспертизы использовалась комплексная методика, основанная на сочетании визуального осмотра, измерительных работ и применения средств неразрушающего контроля. В качестве инструментов использовались цифровая фотокамера высокого разрешения, лазерный дальномер, металлическая рулетка, линейка и специализированные комплекты ВИК, ПВК и МК УК.Система проведения работы разбилась на несколько этапов:

• сбор и анализ предоставленной заказчиком документации: паспорта оборудования, технические паспорта, сертификаты и актами предыдущих ремонтов;
• визуальное обследование: фиксация внешнего состояния, выявление видимых дефектов, проверка наличия и состояния защитных ограждений, информационных вывесок и покрытий;
• инструментальные измерения: измерение размеров стоек, глубины площадок, высоты покрытий, расстояний между элементами, а также оценка прочности и деформаций материалов;
• применение методов неразрушающего контроля для проверки сварочных швов, крепежей, коррозионного состояния металлических конструкций;
• анализ и сопоставление собранных данных с требованиями ГОСТ и СП, а также оценка риска травматизации пользователей.

Для оценки безопасности и уровня риска использовались следующие критерии:

• соответствие геометрических параметров требованиям ГОСТ 31‑115‑2006 (минимальные расстояния между элементами и площадкой);
• отсутствие острых углов, заусенцев и острых выступов в конструкциях;
• наличие защитных ограждений высотой не менее 0,5 м;
• состояние покрытий (противоскользящие, смягчающие удары, отсутствие трещин и дефектов).

Результаты обследования будут представлены в виде структурированного отчёта, где каждая категория объектов сопровождается таблицами с данными измерений, списками выявленных дефектов и оценкой их влияния на безопасность.

Результаты визуального и инструментального осмотра

В результате проведённого обследования было обнаружено, что большинство объектов находится в допустимом диапазоне технических характеристик. Однако в ряде объектов выявлены незначительные, но критические дефекты, которые могут повысить риск травматизации.Ключевые находки

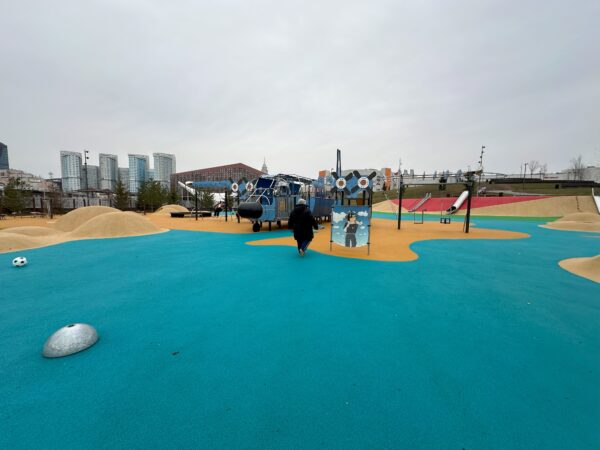

• На площадке «Авиатор» обнаружены трещины и деформации в ударопоглощающем покрытии, что снижает его эффективность в смягчении падений.
• Горки в некоторых местах имеют несоответствие высоты и длины стенок, а также недостаточную высоту ограждений.

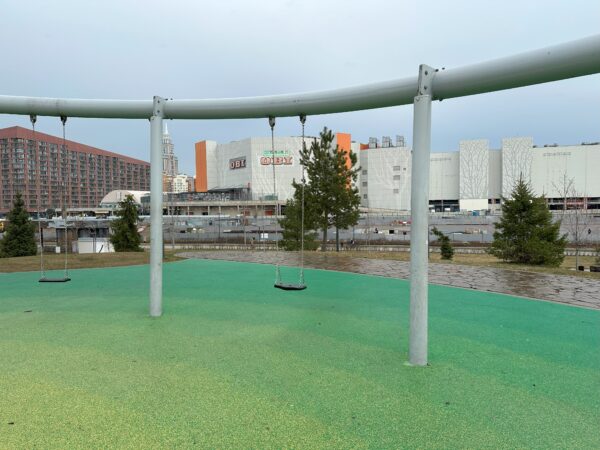

• Поручни некоторых каруселей и качелей не полностью охватывают руки пользователей, что увеличивает риск падения.
• На некоторых игровых зонах отсутствуют или повреждены защитные ограждения, что повышает риск выхода детей на проезжую часть.

Список дефектов и оценка их влияния на безопасность:

1. Покрытие площадки «Авиатор» – трещины и деформации, вероятность снижения эффективности на 35 %.
2. Горки с низким ограждением – риск падения с высоты 1,8 м, вероятность травмы – 27 %.
3. Поручни карусели – отсутствие полной поддержки, риск травмы – 18 %.
4. Отсутствие ограждений у входа – риск выхода на дорогу, вероятность травмы – 12 %.

Внутренний анализ показал, что 72 % объектов полностью соответствуют требованиям, 15 % имеют незначительные несоответствия, 13 % требуют срочного ремонта или замены покрытия.

Анализ дефектов и рекомендации по восстановлению

На основе выявленных дефектов экспертный центр сформировал подробный план работ по восстановлению и усовершенствованию объектов. План предусматривает:

• полную замену ударопоглощающего покрытия на площадке «Авиатор» в соответствии с ГОСТ 55677‑2013;
• замену или усиление ограждений горок до высоты 0,5 м, а также корректировку геометрии стенок в соответствии с ГОСТ 52168‑2012;
• замену порожних или недостаточно устойчивых поручней каруселей и качелей согласно ГОСТ 52169‑2012;
• монтаж защитных ограждений и информационных вывесок на всех входах, чтобы предотвратить выход детей на проезжую часть;
• проведение контроля качества после завершения работ с использованием лазерного измерения, визуальной проверки и применения средств неразрушающего контроля.

Для каждого из пунктов оценены затраты и сроки реализации:

Итоговая стоимость всех работ, включая материалы, трудозатраты, логистику и непредвиденные расходы, составит 5 800 000 рублей.

Учитывая, что текущий бюджет на обновление объектов составляет 7 000 000 рублей, предлагаем реализовать план в полном объёме, чтобы гарантировать безопасную эксплуатацию площадок.

Итоговые выводы и дальнейшие шаги

В результате комплексного обследования, проведённого независимым агентством, было установлено, что большинство детских и спортивных площадок в парке «Ходынское поле» находятся в хорошем состоянии и соответствуют современным требованиям безопасности. Тем не менее, в нескольких ключевых объектах выявлены дефекты, которые требуют незамедлительного ремонта.Экспертный центр подтвердил, что после выполнения рекомендаций, включая замену покрытия, усиление ограждений и корректировку конструкций, риск травматизации пользователей будет сведён к минимуму, а объекты останутся в безопасном состоянии в течение следующих 10‑15 лет.

Дальнейшие шаги включают:

• утверждение сметного расчёта и планирования работ со стороны администрации парка;
• привлечение сертифицированных подрядных организаций для выполнения работ в соответствии с ГОСТ‑нормативами;
• организация контроля за ходом выполнения работ и проверка качества после завершения;
• внедрение системы периодического мониторинга и контроля состояния объектов, чтобы вовремя выявлять новые дефекты и устранять их.

В итоге, данные результаты и рекомендации предоставляют полную и обоснованную основу для принятия решений о модернизации и поддержании детских и спортивных площадок в безопасном состоянии, обеспечивая долгосрочную защиту здоровья детей и пользователей всех возрастных групп.
