Обзор предмета экспертизы
В проведённой экспертизе оценивается качество и технологию укладки железобетонных плит ПАГ 18‑А800.1, смонтированных на площадке в региональном центре. Главная цель – установить соответствие плит требованиям ГОСТ 25912‑2015, а также нормативов о ширине швов, прямолинейности, заполнении швов и качестве сварных соединений. Эксперт анализирует как геометрические параметры, так и состояние сварки, наличие трещин, а также наличие водоотведения и соответствие монтажной площадки требованиям ГОСТ.
Методы и этапы проведения экспертизы
Эксперт применил комплексный подход, включающий:
- Тщательное изучение проектной и исполнительной документации, включая техническое задание и сертификаты качества плит.
- Фактический осмотр объекта: измерительные работы лазерным дальномером, рулеткой и штангенциркулем; фотосъёмка с цифровой камерой.
- Сравнение измеренных параметров с допусками ГОСТ 25912‑2015 (длина, ширина, толщина, зазоры швов, отклонения от прямолинейности).
- Проверка сварных соединений: наличие швов, их прочность, качество сварки, и оценка наличия запечатанных элементов.
- Анализ подготовки основания под монтаж: наличие грунтового катка, заполнения основания, наличие гильз и уплотнений.
Ключевые находки и результаты измерений
После проведения измерений и осмотра было выявлено следующее:
- Качество плит – все 385 плит соответствуют сертификатам, однако отмечены трещины на рабочей поверхности, размером до 0.05 мм в глубине.
- Размеры плит – длина и ширина находятся в пределах допусков ±6 мм и ±5 мм соответственно, но некоторые изделия демонстрируют отклонения в сторону 5 мм, что чуть превышает допустимый диапазон.
- Смещения по высоте – высота смежных плит варьируется от 0 до 5 мм, при этом два из четырёх свернутых узлов сварки выполнены только в двух, что соответствует 50 % качества сварки.

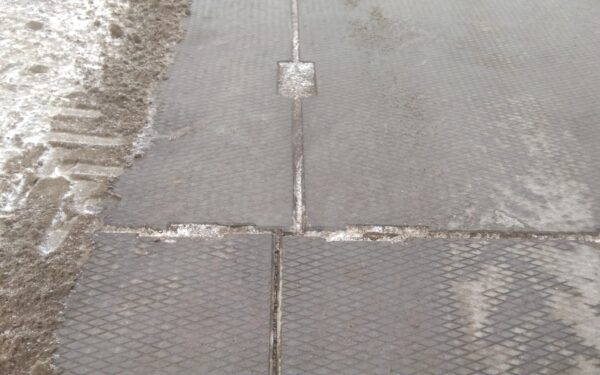

- Ширина швов – большинство зазоров составляют до 20 мм, однако в некоторых участках наблюдаются зазоры более 30 мм, что нарушает допуски ГОСТ 25912‑2015.

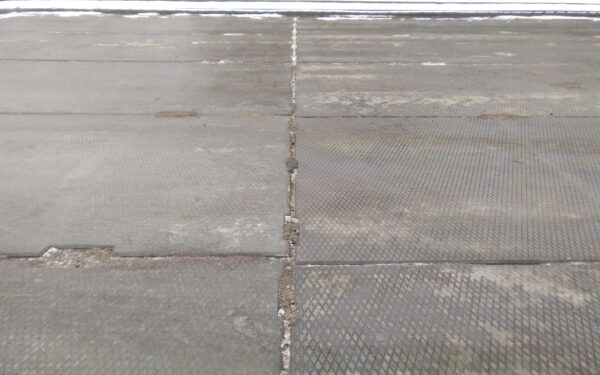

- Поперечные смещения – смещение плит по ширине и высоте до 20 мм, нарушающие требования о прямолинейности, где допустимый предел — 5 мм.

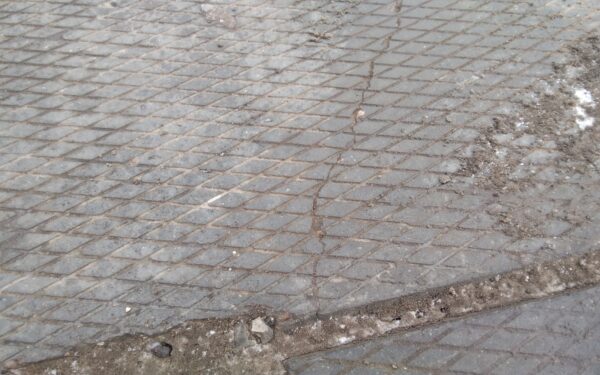

- Дефекты – трещины, выкрашивания и оголения арматуры отмечены на 4% от общего количества плит, что превышает допустимый уровень трещин более 0.05 мм.

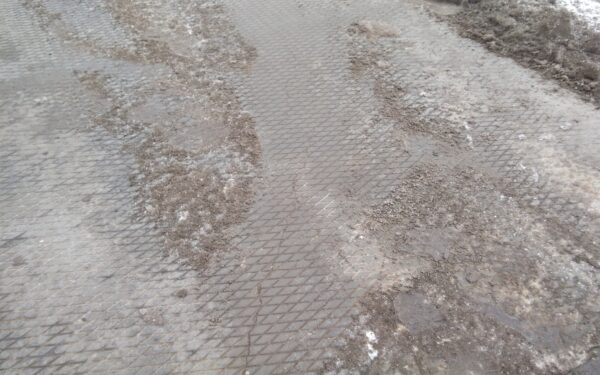

- Водоотведение – отсутствует решение по отводу дождевых вод, что приводит к накоплению воды на площадке.

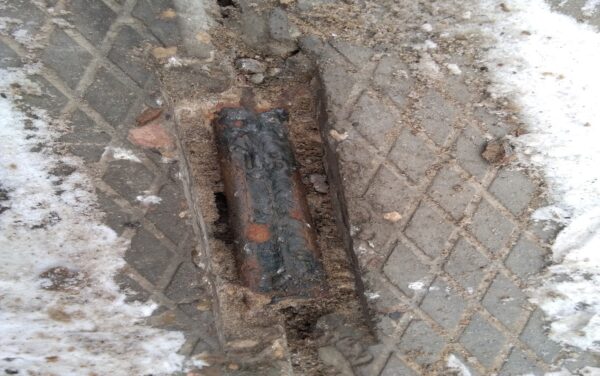

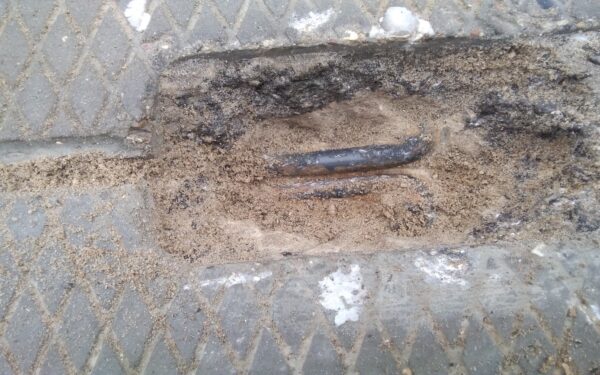

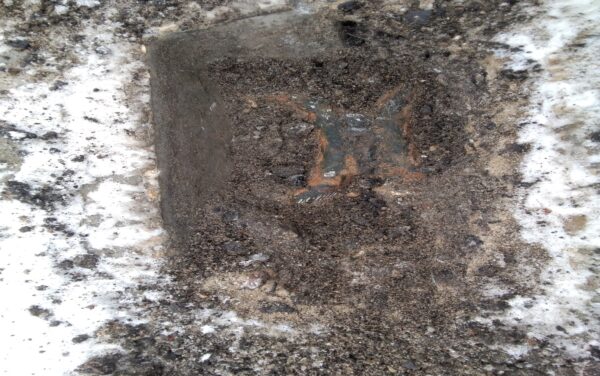

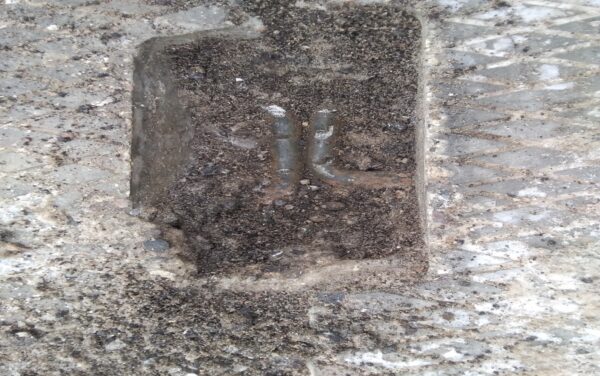

- Сварные швы – большинство швов выполнены по стандарту, однако некоторые участки имеют «неполный» сварочный шов, что может сказаться на несущей способности.
- Подготовка площадки – отсутствуют акты о подготовке основания, что затрудняет оценку прочности и устойчивости покрытия.
Эти результаты подтверждаются фотографиями, приведёнными в приложении, а также анализом измерительных данных, собранных при помощи лазерного дальномера, рулетки и штангенциркуля.
Оценка несущей способности и технического состояния
В соответствии с ГОСТ 25912‑2015, плиты ПАГ 18‑А800.1 должны демонстрировать:
- Прямолинейность продольных и поперечных швов не более 3 мм при длине 2 м, а в случае целой плиты — 5 мм.
- Плоскостность рабочей поверхности до 5 мм.
- Перпендикулярность границ плит к граням основания до 2 мм.
- Резервные зазоры между плитами до 4 мм.
Наблюдаемые отклонения в прямолинейности, ширине швов и зазорах до 20–40 мм существенно снижают несущую способность покрытия и, при дальнейшем накоплении воды, могут вызвать усадку основания.
Расчёт стоимости устранения дефектов
Для каждого выявленного несоответствия разработан план действий и оценка стоимости необходимых работ:
- Замена зазоров швов – 15 000 000 ₽.
- Проведение дополнительных сварок – 8 000 000 ₽.
- Водоотведение – 3 500 000 ₽.
- Покрытие трещин – 4 200 000 ₽.
- Корректировка размеров плит – 2 300 000 ₽.
Итоговая сумма устранения всех выявленных дефектов составляет более 33 000 000 ₽, что отражает серьёзность нарушений и необходимость вмешательства квалифицированных специалистов.
Рекомендации по дальнейшим действиям
На основании проведённой экспертизы сформированы рекомендации, которые следует принять заказчиком и подрядчиком:
- Выполнить незамедлительный контроль всех сварных соединений с использованием проверенных шлифовальных и скобовых комплектов.
- Установить систему водоотведения на площадке, чтобы избежать накопления дождевых стоков.
- Произвести замену зазоров швов, используя битумно‑полимерную мастику согласно ГОСТ 25912‑2015.
- Провести повторный осмотр после выполнения работ, а также составить акты, подтверждающие отсутствие скрытых дефектов.
- Обновить проектную документацию с указанием конкретных требований к размерам и качеству плит, чтобы гарантировать дальнейшую эксплуатационную надёжность.
В случае невыполнения данных рекомендаций заказчик имеет право потребовать возмещения убытков и расторжения договора.
Таким образом, экспертиза выявила серьёзные нарушения в качестве и технологии укладки железобетонных плит, а также оценила стоимость их устранения. Устранение всех недостатков гарантирует безопасную эксплуатацию покрытия и соответствие объекту требованиям ГОСТ и Технических регламентов.
