Проведение экспертизы состояния детского игрового комплекса

Заказать экспертизу
Задать вопрос
Telegram

более
20 лет работы

Бесплатная
консультация

Допуски СРО,
аккредитации

Профессиональные
эксперты

Современные
приборы

Работаем
по всей России

Полное сопровождение
в суде

Выполнено обследование детского игрового комплекса детской игровой площадки — многоуровневый лабиринт (комплектация см. таблица 1) на соответствие технического состояния требованиям действующих нормативно-правовых актов (ГОСТ, СП).

Таблица 1. Комплектация игрового комплекса.

Обозначение/Наименование Размер Кол-во Примечание
Металлокаркас
ДП-00-33758.01.01.000-00/ Стойка 3490 16 №1
№2
№3
№4
№5
№6
№7
№8
№9
№10
№11
№12
№13
№14
№15
№16
ДП-00-33758.01.01.000-01/ Стойка 3490 1 №17
ДП-00-33758.01.01.000-02/ Стойка 3490 8 №18
№19
№20
№21
№22
№23
№24
№25
ДП-00-33758.01.01.000-07/ Стойка 3490 1 №26
ДП-00-33758.01.01.000-08/ Стойка 3490 1 №27
ДП-00-33758.01.01.000-09/ Стойка 3490 2 №28
№29
Стойка 3490 1 №30
ДП-00-33758.01.001-01/ Балка 930 14 147-148
98-114
35-36
99-146
83-113
19-20
69-54
68-53
4-145
143-52
144-128
5-130
131-84
№3-2
ДП-00-33758.01.001-05/ Балка с отв. 930 1 15-124
ДП-00-33758.01.001-06/ Балка с отв. 930 1 65-17
ДП-00-33758.01.001-07/ Балка с отв. 930 1 129-51
ДП-00-33758.01.001-08/ Балка с отв. 930 2 48-81
110-80
ДП-00-33758.01.001-09/ Балка с отв. 930 2 30-31
142-1
ДП-00-33758.01.02.000-01/ Балка с ушами 930 9 79-111
49-96
94-95
ДП-00-33758.01.02.000-02/ Балка с ушами 930 31 112-67
18-32
50-64
66-82
126-109
16-97
34-141
33
ДП-00-33758.01.02.000-05/ Балка с ушами 922 2 52
34
ДП-00-33758.01.001-02/ Балка 1430 27 87-103-121
77-46
26-61
132-133
37-115
85-72
45-120
117-135
123-105
№10-29
139-100
25-103
71-134
9-137
27-40
73-136
47-119
39-107
140-38
92-118
59-75
63-44
№12-41
86-101
76-60
102-86
ДП-00-33758.01.02.000-00/ Балка с ушами 1430 52 24-43
14-62
28-88
№11-74
57-70
93-106
56-116
№6-22
13-78
21-38
90-42
91-122
№1-2
23-55
ДП-00-33758.01.02.000-06/ Балка с ушами 1422 2 44
43
ДП-00-33758.01.03.000-00/ Накладной фитинг 4
ДП-00-33758.01.06.000/ Ступень треугольная 2 127
125
ДП-00-33758.01.07.000/ Балка с узлом вращения U-скоба 1430 2
Труба 25*25 1380 2
Труба 25*25 880 2
ДП-00-33758.02.001-05/ Щит настила 1500х2040 1
ДП-00-33758.02.001-06/ Щит настила 1500х2020 1
ДП-00-33758.02.001-07/ Щит настила 1500х2020 1
ДП-00-33758.02.001-08/ Щит настила 1500х2020 1
ДП-00-33758.02.002-00/ Щит настила 1532х1043 1
ДП-00-33758.02.002-01/ Щит настила 1507х1023 1
ДП-00-33758.06.002-00/ Щит ограждения 1636х936 5
ДП-00-33758.06.002-01/ Щит ограждения 536х936 1
ДП-00-33758.06.002-02/ Щит ограждения 1036х936 1
ДП-00-33758.06.002-03/ Щит ограждения 1636х936 1
ДП-00-33758.06.002-04/ Щит ограждения 79х936 1
ДП-00-33758.06.002-05/ Щит ограждения 1489х936 1
ДП-00-33758.09.000/ Лестница 2016х720х900 1
Поликарбонат прозрачный 3030х2060 1
Поликарбонат прозрачный 3000х2060 3
Поликарбонат прозрачный 1530х2060 1
Сетка вязаная подъема 2
Этапы
ДП-00-33758.03.000/ Вязанный переход 2
ДП-00-33758.04.000/ Вязанный подъем 2
ДП-00-33758.10.000/ Куб малый 265х265х265 1
ДП-00-33758.11.000/ Куб большой 380х380х340 1
ДП-00-33758.12.000/ Препятствие Треугольник 380х180х340 2
ДП-00-33758.13.000/ Качель гнездо d-1000 2
ДП-00-33758.15.000/ Кольца удачи 16
ДП-00-33758.16.000/ Воздушные кочки 10
Горка лотковая из нержавейки Н2000 1комп
закладные 2 шт
Горка тоннельная из нержавейки серии ТГ 1комп закладные 3 шт
Швейное производство
ДП-00-33758.14.000/ Сетчатый мат с отверстием 1380х880 1 оранжевый
Комплектующие и крепежные изделия
DIN 934 — M8 Гайка шестигранная цинк. 40 Горка ТГ
DIN 933 — M8 x 35 Болт с полной резьбой цинк. 40 Горка ТГ

Винт с цилиндрической головкой DIN 912 — M8 x 25 А2		 51 Горка ТГ
Винт с цилиндрической головкой DIN 912 — M8 x 30 А2 3 Горка ТГ
Шайба пружинная DIN 127 — A 8 А2 72 Горка ТГ
Гайки шестигранные глухие DIN 1587 — M8 А2 72 Горка ТГ
Винт с цилиндрической головкой DIN 912 — M8 x 40 А2 18 Горка ТГ
Болт с шестигранной головкой DIN 933 — M12 x 25 А2 9 Горка ТГ
Шайба пружинная DIN 127 — A 12 А2 9 Горка ТГ
Шестигранная гайка DIN 934 — M12 А2 9 Горка ТГ
Болт М12х90 полная резьба, оцинк. DIN933   620
Болт анкерный М12х100 мм 120
Шайба плоская DIN 125 12 оцинк. (ГОСТ 11371-78) 630
Гайка стандартная оцин. М12 DIN (ГОСТ 5915-70, ISO 4032) 630
Винт с потайной головкой с внутр. шестигранником, оцинк. М8х35 мм 500
Саморез кровельный 6,3х25, увелич. сверло PT5, DIN 7504K 670
Заглушка под болт М6 670
Шайба плоская DIN 125 10 оцинк. (ГОСТ 11371-78) 100
Болт М10х50 ГОСТ 7795-70 20
Болт М10х40 полная резьба, оцинк. DIN933 10
Гайка стандартная оцин. М10 DIN (ГОСТ 5915-70, ISO 4032) 100
Болт М8х30 полная резьба, оцинк. DIN933 5
Шайба плоская DIN 125 8 оцинк. (ГОСТ 11371-78) 5
Гайка стандартная оцин. М8 DIN (ГОСТ 5915-70, ISO 4032) 5
Болт М12х100 полная резьба, оцинк. DIN933 10
Составной колпачок под болт/гайку КЧ36КК 60 черный
Составной колпачок под болт/гайку КЧ52КК 90 черный
Заглушка на болт М12 1250 черный
Заглушка на болт М10 26 черный
Заглушка на болт М8 720 черный
Карабин винтовой оцинкованый 6 мм DIN 5299D 65
Цепь длиннозвеньевая 6 24
Цепь длиннозвеньевая 8 20
Скоба такелажная М10 30
Коуш 10 10
Болт М10х30 полная резьба, оцинк. DIN933 70
Болт кольцо М12х90 26
Пластиковая вставка в звено цепи din 766 М6 С20-6КС 540
Пластиковая вставка в звено цепи din 766 М8 С20-6КС 200
Герметик силиконовый черный  2
Герметик силиконовый прозрачный 3
ЗИП
Болт М12х90 полная резьба, оцинк. DIN933   7
Болт анкерный М12х100 мм 2
Шайба плоская DIN 125 12 оцинк. (ГОСТ 11371-78) 7
Гайка стандартная оцин. М12 DIN (ГОСТ 5915-70, ISO 4032) 7
Винт с потайной головкой с внутр. шестигранником, оцинк. М8х35 мм 5
Саморез кровельный 6,3х25, увелич. сверло PT5, DIN 7504K 7
Шайба плоская DIN 125 10 оцинк. (ГОСТ 11371-78) 1
Болт М10х50 ГОСТ 7795-70 1
Болт М10х40 полная резьба, оцинк. DIN933 1
Гайка стандартная оцин. М10 DIN (ГОСТ 5915-70, ISO 4032) 1
Болт М8х30 полная резьба, оцинк. DIN933 1
Шайба плоская DIN 125 8 оцинк. (ГОСТ 11371-78) 1
Гайка стандартная оцин. М8 DIN (ГОСТ 5915-70, ISO 4032) 1
Болт М12х100 полная резьба, оцинк. DIN933 1
Составной колпачок под болт/гайку КЧ36КК 1
Составной колпачок под болт/гайку КЧ52КК 1
Заглушка на болт М12 13
Заглушка на болт М10 1
Заглушка на болт М8 8
Карабин винтовой оцинкованый 6 мм DIN 5299D 1
Цепь длиннозвеньевая 6 1
Цепь длиннозвеньевая 8 1
Скоба такелажная М10 1
Коуш 10 1
Болт М10х30 полная резьба, оцинк. DIN933 1
Болт кольцо М12х90 1
Пластиковая вставка в звено цепи din 766 М6 С20-6КС 6
Пластиковая вставка в звено цепи din 766 М8 С20-6КС 2

Прочие
Инструкция по монтажу 1
Паспорт 1

В результате обследования установлено:

Детали, узлы и модули игрового оборудования обеспечивают максимальную безопасность конструкций и являются травмобезопасными для детей и взрослых. Конструкции игрового оборудования не имеют острых углов, исключают застревание частей тела ребенка, их попадание под элементы оборудования в состоянии движения; поручни оборудования полностью охватываются рукой ребенка; стартовые участки горок оборудованы бортиками высотой не менее 500 мм и защитной перекладиной.

Искусственное покрытие игровых, спортивных площадок находится в удовлетворительном состоянии.

Выявлено изменение комплектации игрового комплекса, влияющее на повышение безопасности при эксплуатации, а именно: отсутствует вязанная часть препятствия «вязанный переход», которая расположена в местах прохода ребенка, что приводит к спотыканию, зацепу (фото 5-6).

Фотофиксация

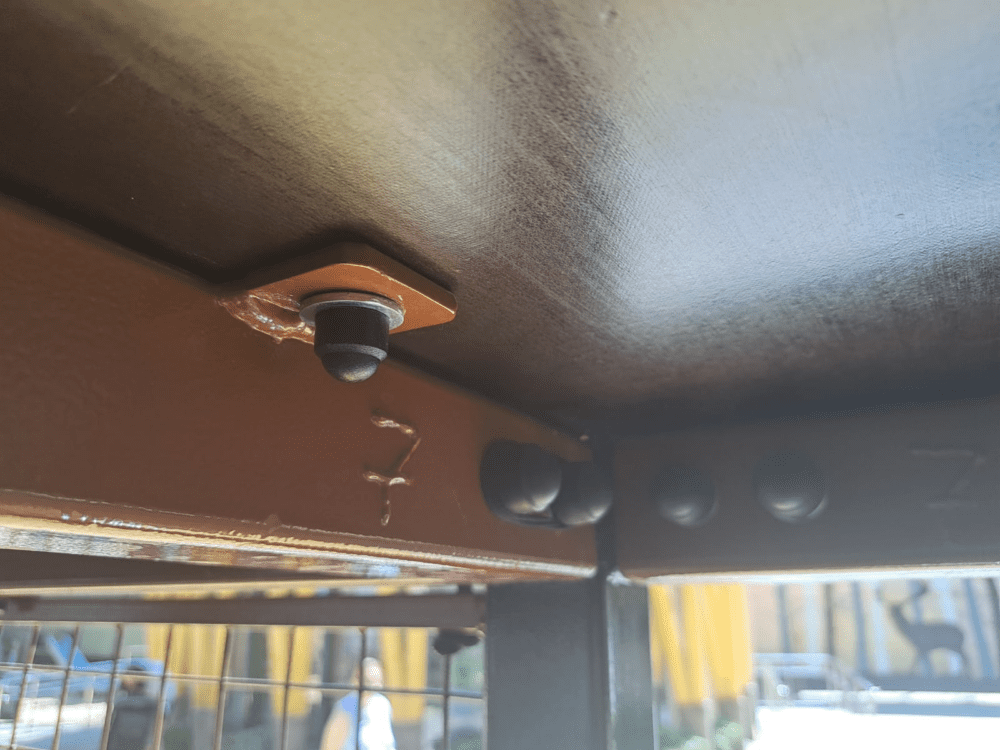

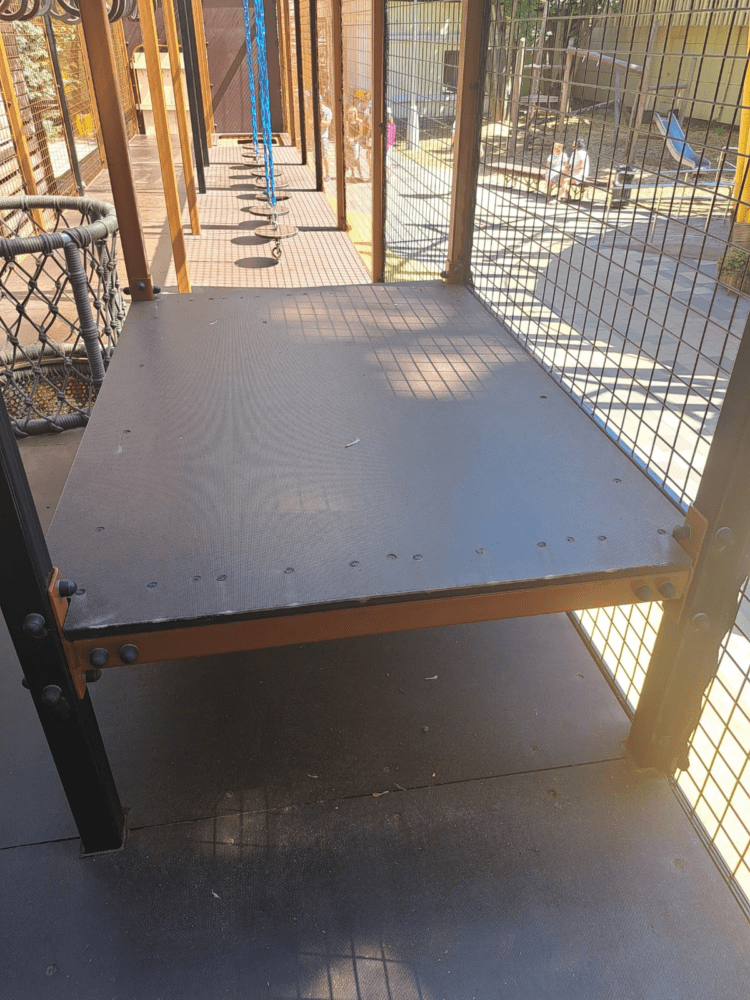

Соединения металлического каркаса и щитов

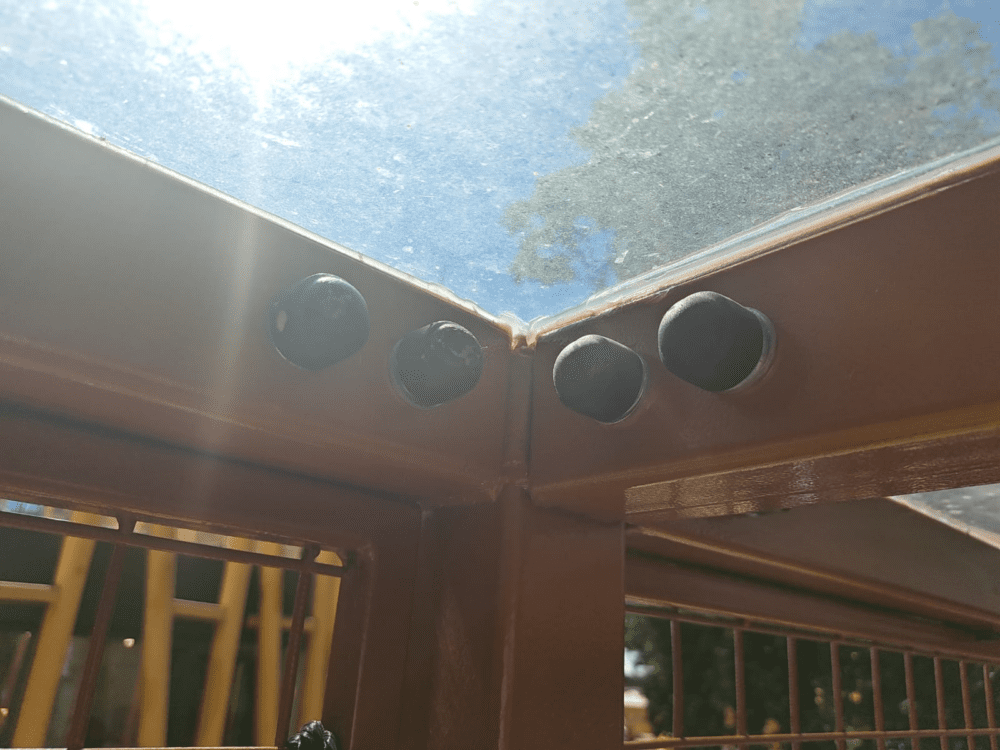

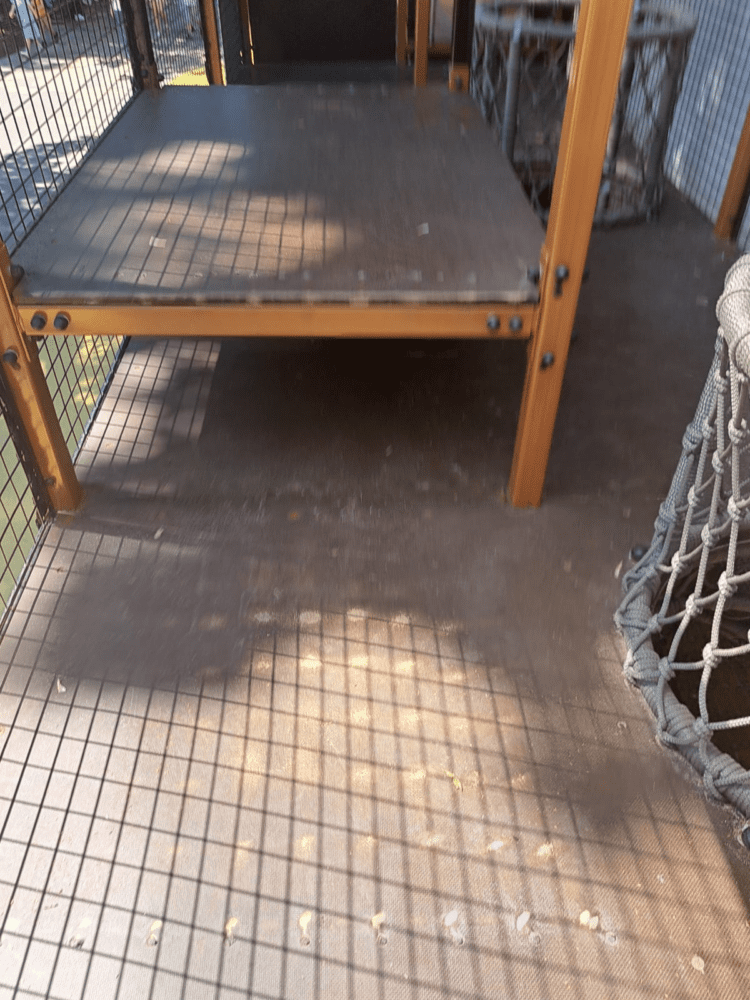

Соединения металлического каркаса и щитов

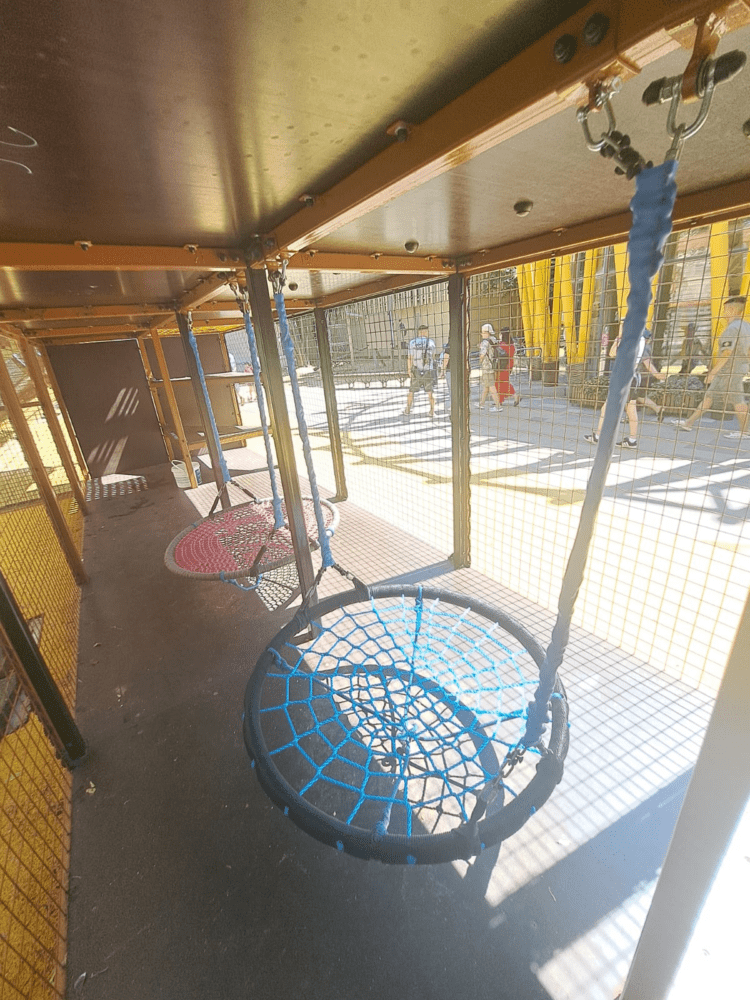

«Качель гнездо»

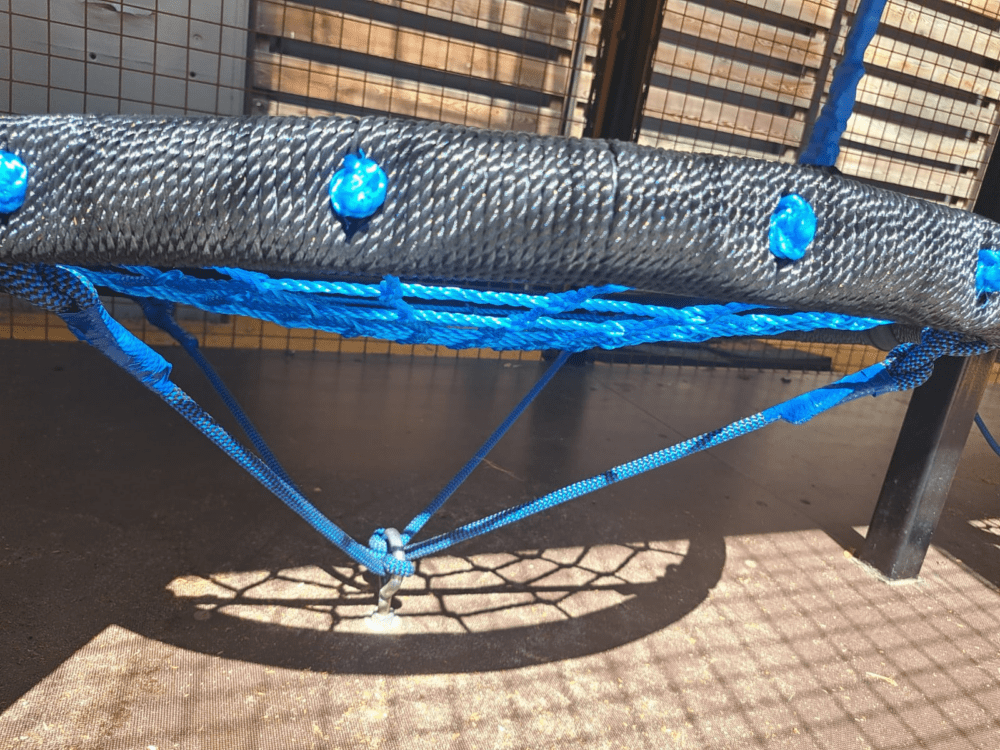

Крепление «качели гнездо»

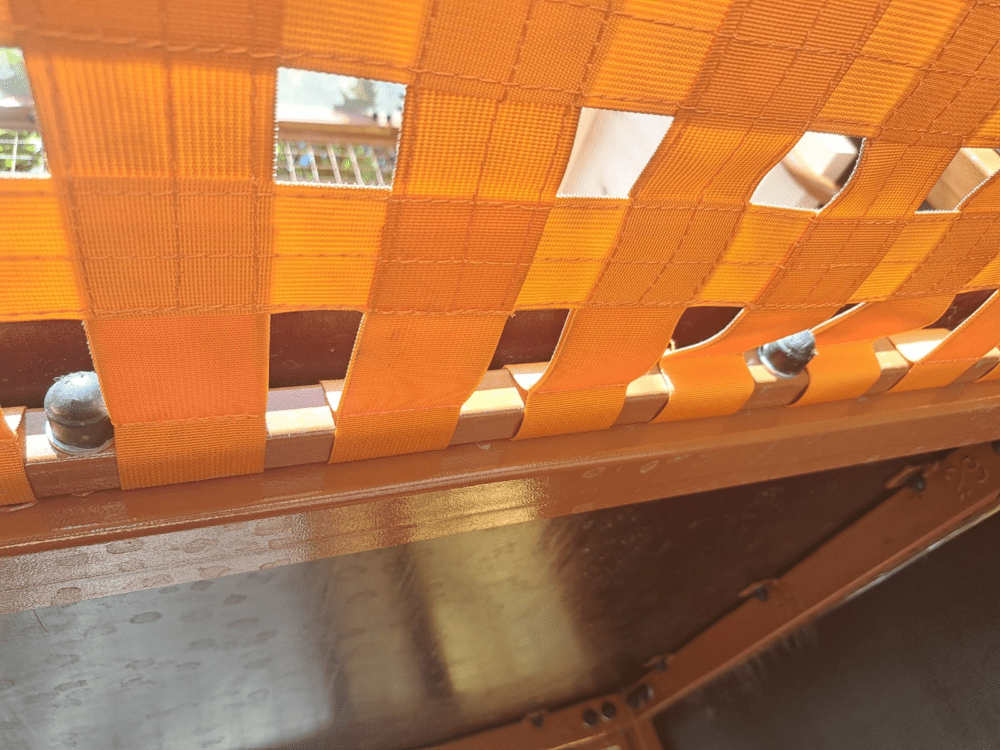

Препятствие «вязаный переход»



Препятствие «вязаный переход»

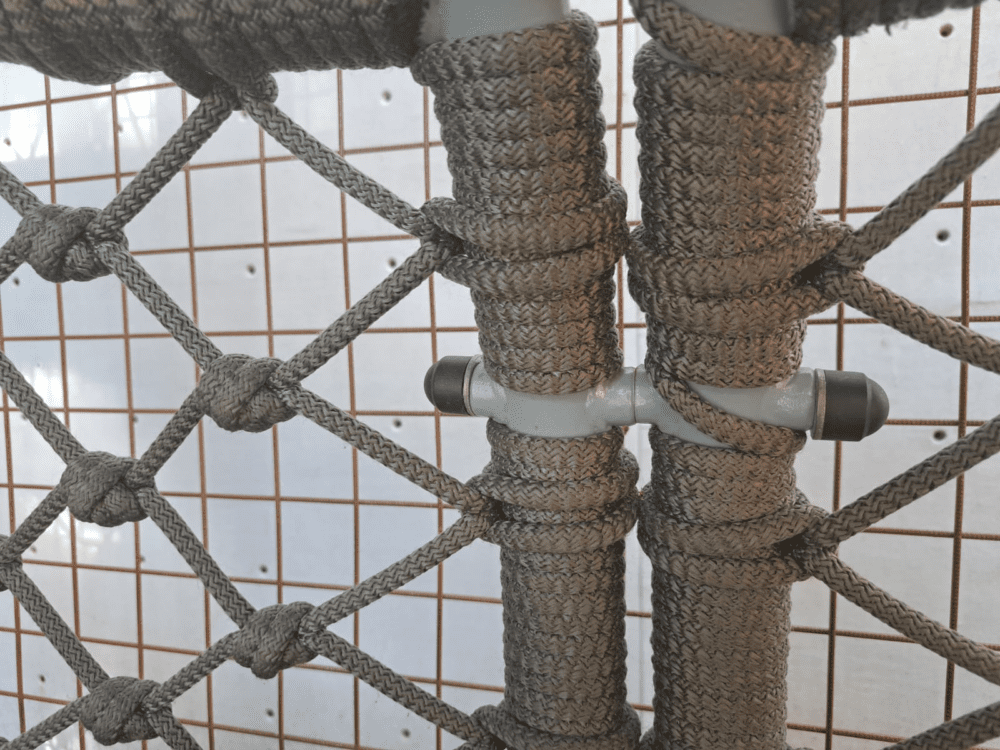

Крепления «вязанного подъема»

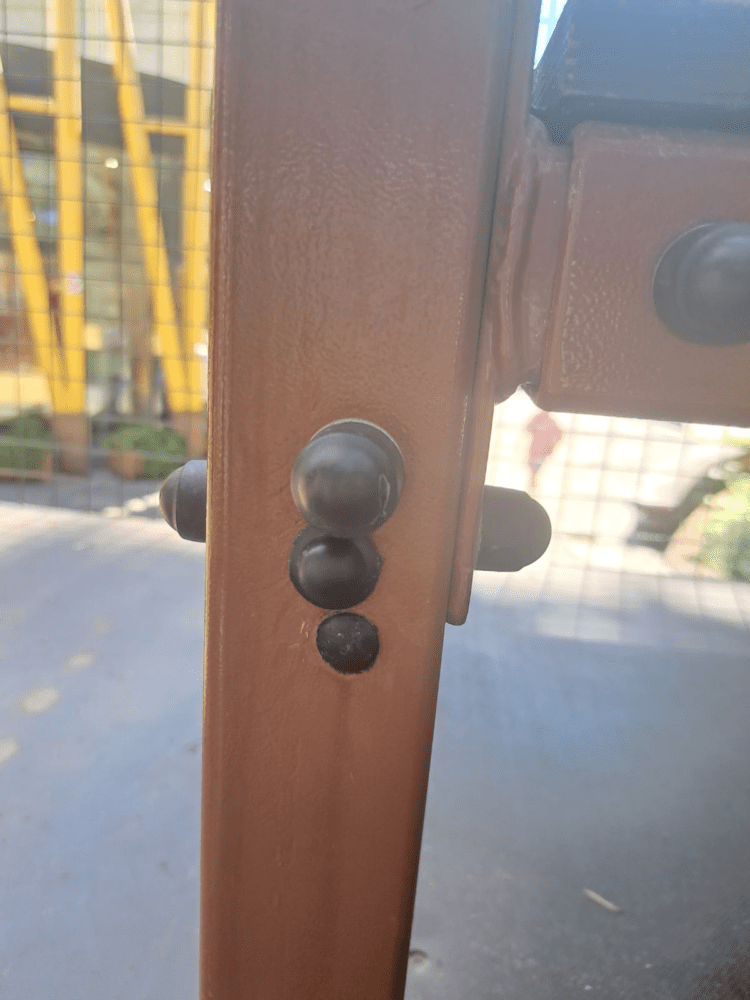

Заглушки отверстий в металлическом каркасе



«Препятствие треугольник»

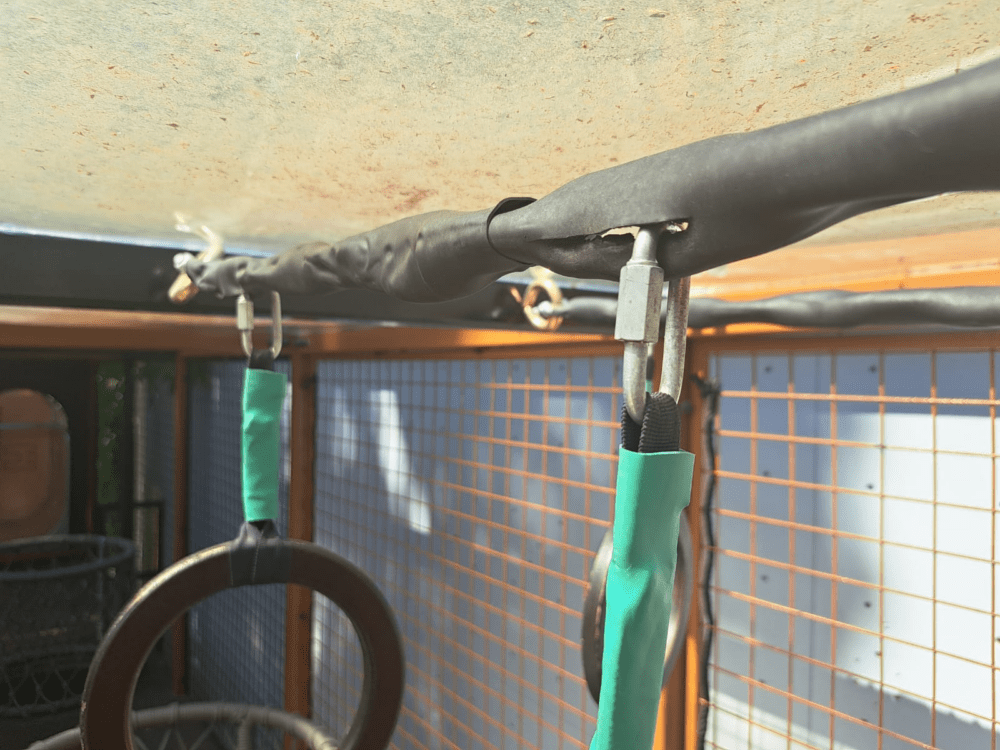

Игровой этап «кольца удачи»

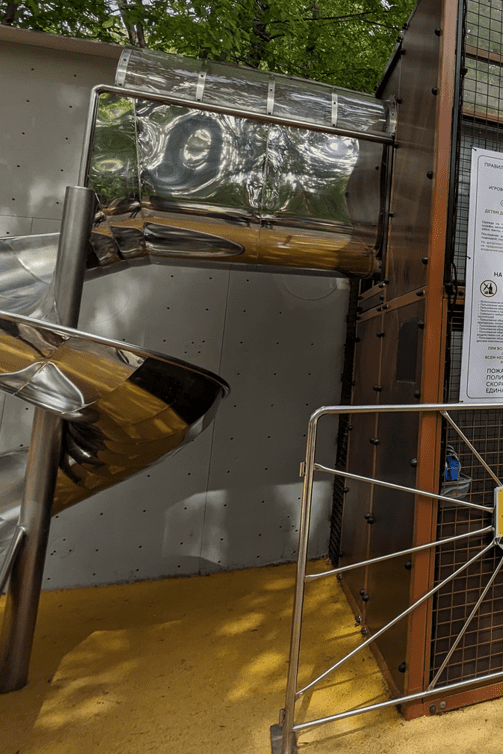

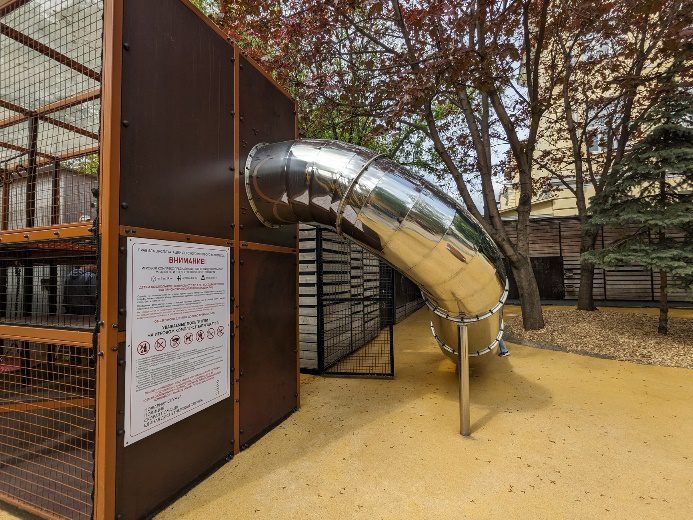

Горка тоннельная

Горка лотковая



В результате визуального и детального осмотра с целью проверки исправности и устойчивости оборудования, выявления износа элементов конструкций оборудования Детского игрового комплекса «многоуровневый лабиринт» (заводской номер ДП-00-33758), расположенного на территории ГАУ г. Москвы «Московский государственный зоологический парк» установлено, что конструкции, игровое оборудование, малые формы, узлы и крепления, искусственное покрытие выполнены с учетом всех требований государственных стандартов, строительных норм и правил и безопасны для эксплуатации.
