Проведение экспертизы технического состояния
детских и спортивных площадок
Выполнено обследование игрового и спортивного оборудования (перечень площадок табл.1, перечень оборудования табл.2) на территории парка «ХХХХХХ», на соответствие требованиям действующих нормативно-правовых актов (ГОСТ, СП).
№ п/п |
Ориентировочное местоположение площадки |
Вид объекта (воркаут, футбольное поле, волейбольная площадка и т.д) |
Площадь, м2 |
1 |
Сквер молодых семей
|
Площадка с уличными тренажерами |
272,04 |
2 |
6-й Лучевой просек, на территории Гимназии
|
Площадка с уличными тренажерами |
421,04 |
3 |
М.Тихоновская у школы
|
Площадка с уличными тренажерами |
194,08 |
4 |
2й Лучевой просек
|
Площадка с уличными тренажерами |
259,2 |
5 |
Собачий пруд
|
Площадка с уличными тренажерами |
153,08 |
6 |
Около Большого Путяевского пруда
|
Площадка с уличными тренажерами |
153 |
7 |
Стартовый городок
|
Площадка с уличными тренажерами |
97 |
8 |
Около Золотого пруда
|
Площадка с уличными тренажерами |
108 |
9 |
Песочная аллея на территории СК «Соколята»
|
Площадка с уличными тренажерами |
107 |
10 |
Песочная аллея, возле футбольного поля
|
Площадка с уличными тренажерами |
105 |
11 |
Возле Большого Путяевского пруда
|
Workout площадка |
153 |
12 |
5-й Лучевой просек, территория Кемпинг
|
Workout площадка |
40 |
13 |
Тропа здоровья 2500 метр
|
Workout площадка |
35 |
14 |
Тропа здоровья 2350 метр
|
Workout площадка |
35 |
15 |
Тропа здоровья 2100 метр
|
Workout площадка |
35 |
16 |
Тропа здоровья 1900 метр
|

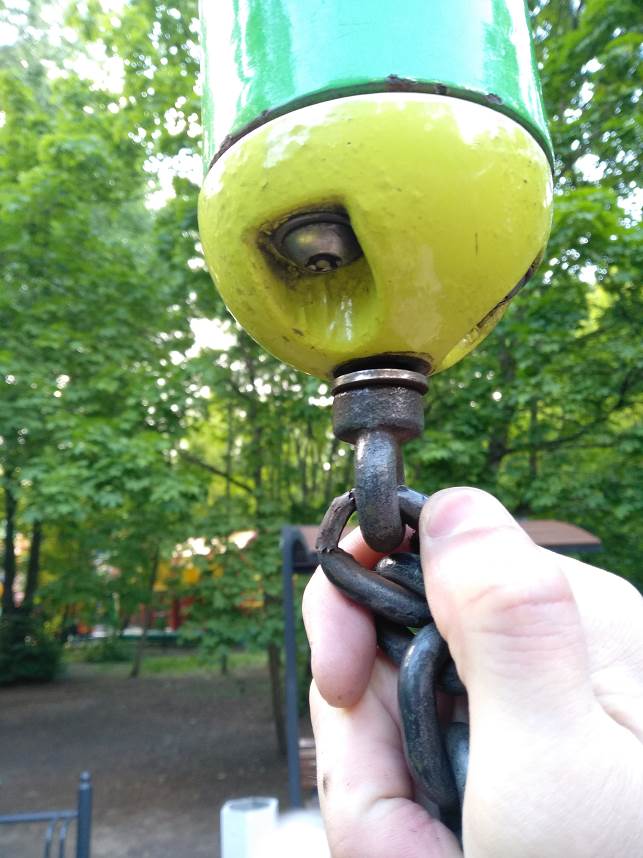

Workout площадка |
35 |
17 |
Тропа здоровья 1700 метр
|
Workout площадка |
35 |
18 |
Тропа здоровья 1450 метр
|
Workout площадка |
34 |
19 |
3-й Лучевой просек, около ФОК Нет доступа |
Workout площадка |
84 |
20 |
Около Большого Оленьего пруда
|
Workout площадка |
506 |
21 |
Возле Большого Оленьего пруда
|
Workout площадка |
795 |
22 |
Около Золотого пруда
|
Workout площадка |
59 |
23 |
Возле Золотого пруда
|
Workout площадка |
139 |
24 |

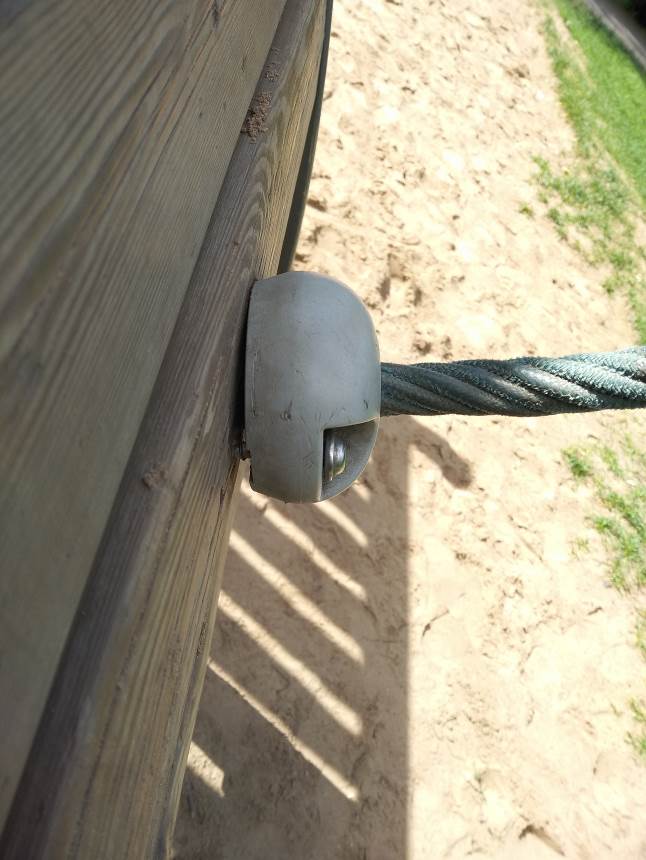

Тропа здоровья 700 метр
|
Workout площадка |
32 |
25 |
Песочная аллея, возле футбольного поля
|
Workout площадка |
64 |
26 |
Тропа здоровья 50 метр
|
Workout площадка |
51 |
27 |
Б.Тихоновская ул.
|
Workout площадка |
768 |
28 |
Детская площадка № 11
|
Детская площадка |
1208 |
29 |
Детская площадка № 10
|
Детская площадка |
820,4 |
30 |
Детская площадка № 12
|
Детская площадка |
2360 |
31 |
Детская площадка № 6
|
Детская площадка |
391 |
32 |
Детская площадка № 9
|

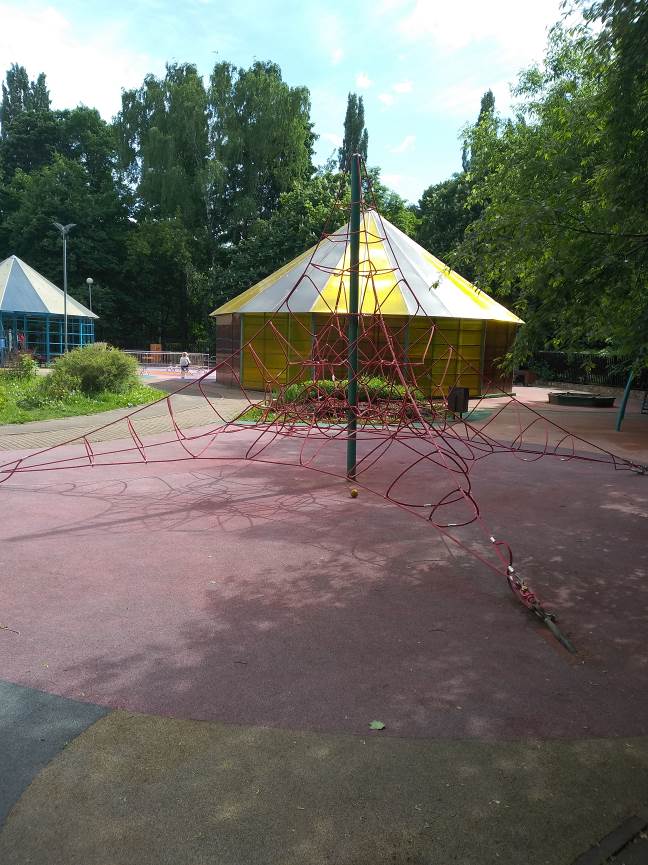

Детская площадка |
243,1 |
33 |
Детская площадка № 7
|
Детская площадка |
185,7 |
34 |
Детская площадка № 8
|
Детская площадка |
209 |
35 |
Детская площадка № 1
|
Детская площадка |
208,9 |
36 |
Детская площадка № 2
|
Детская площадка |
250,4 |
37 |
Детская площадка № 3
|
Детская площадка |
358 |
38 |

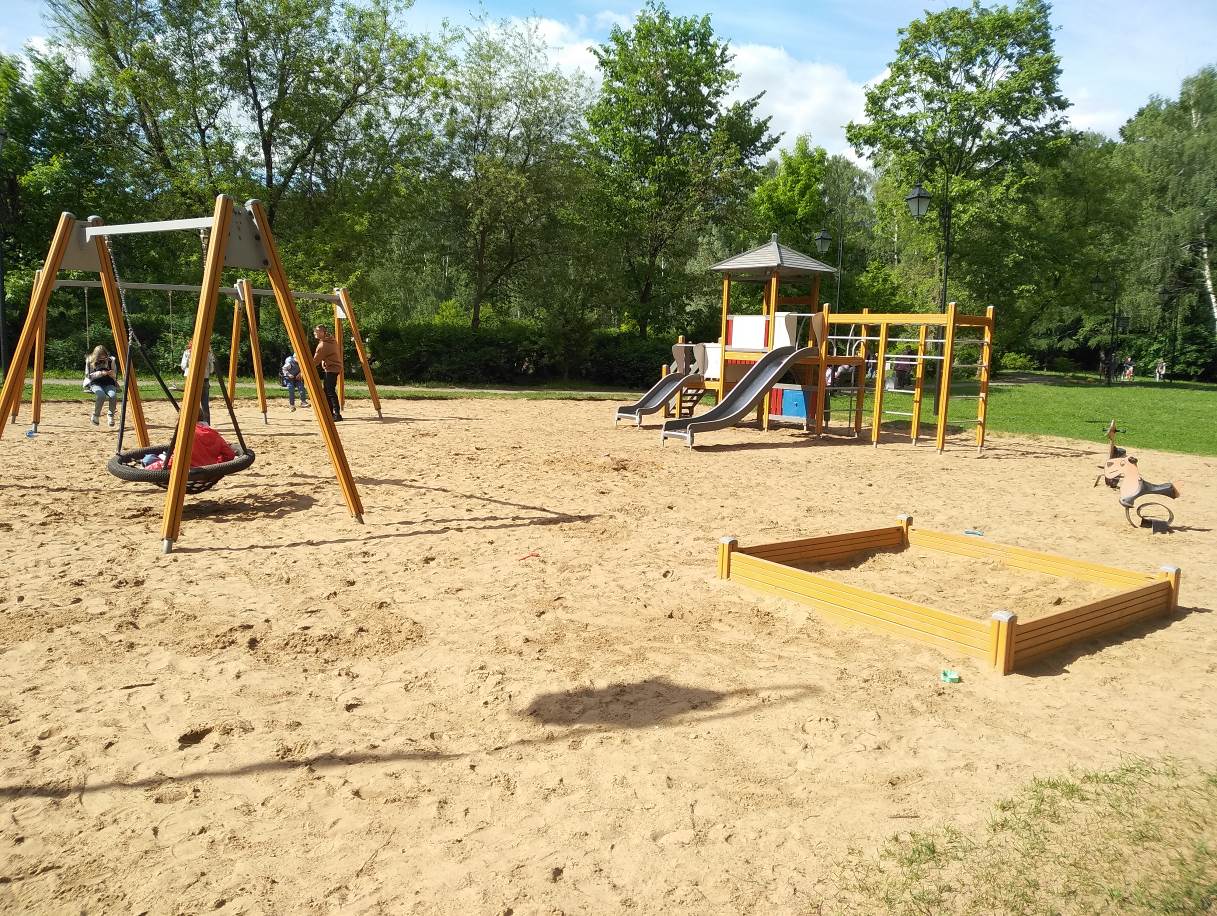

Детская площадка № 5 Около Большого Оленьего пруда
|
Детская площадка |
219 |
39 |
Детская площадка № 4
|
Детская площадка |
202 |
40 |
Детская площадка № 13
|
Детская площадка |
740 |
41 |
Детская площадка
|
Детская площадка |
2000 |
Таблица 1

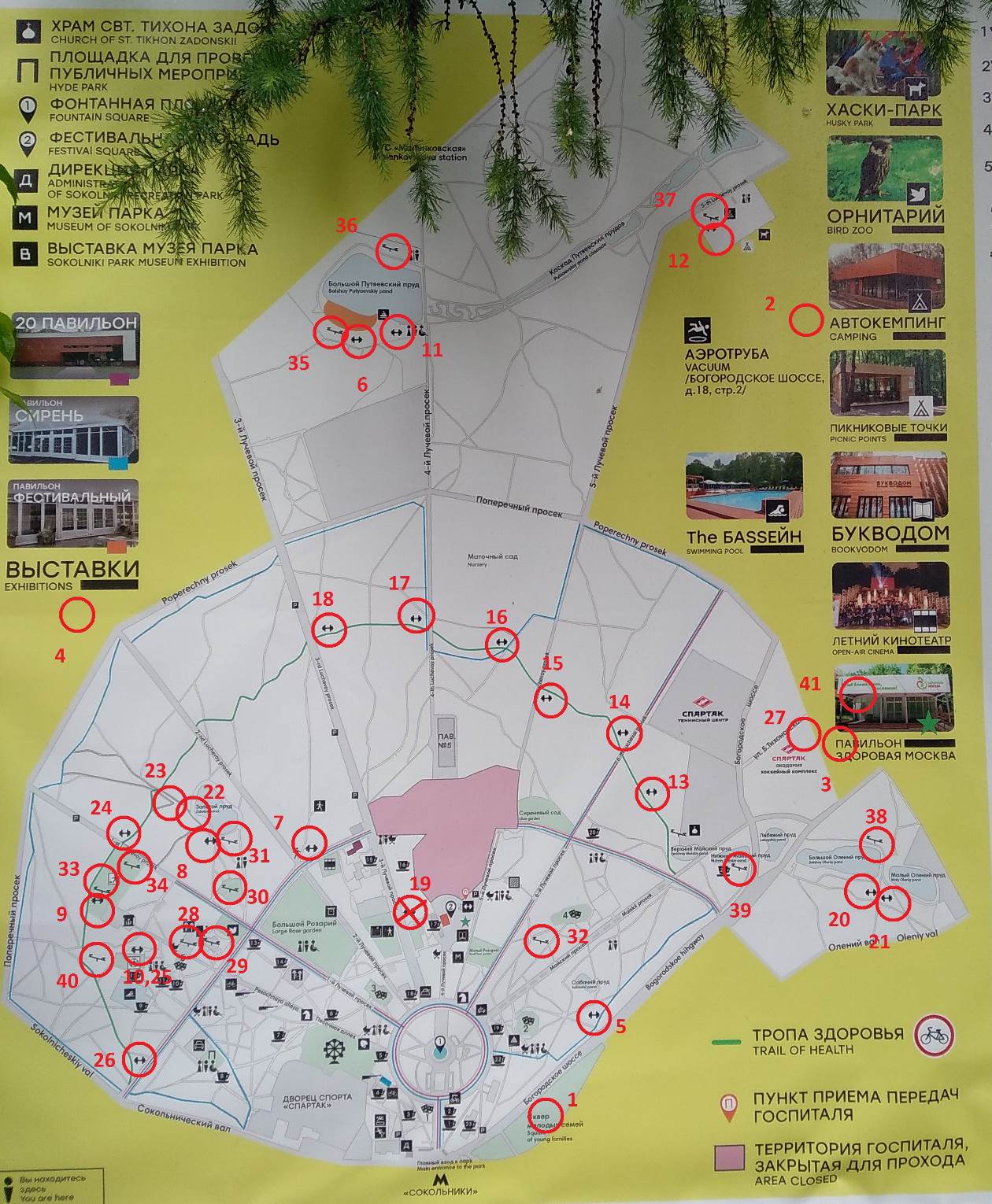

Фото 1 Схема площадок ПКиО «ХХХХХХ» (нумерация в соответствии с таблицей 1)

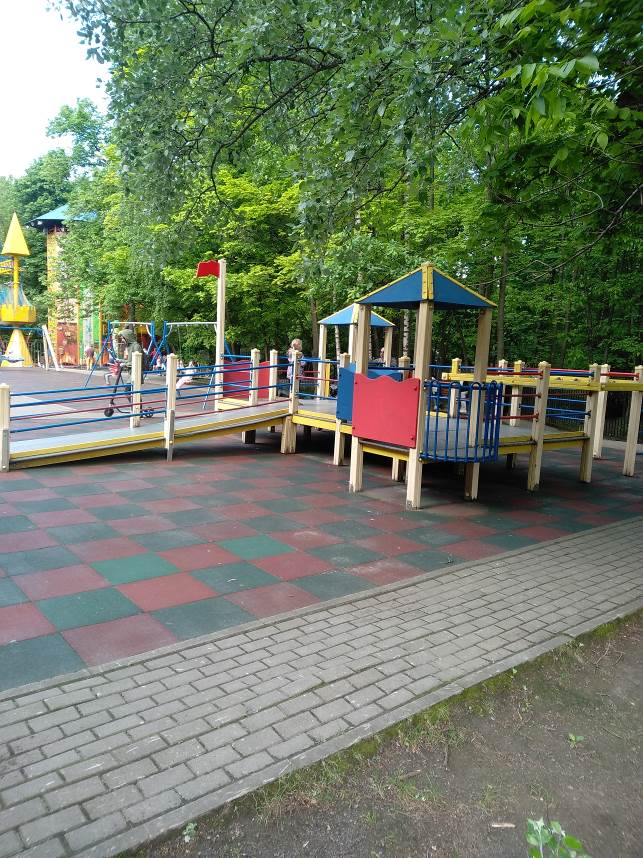

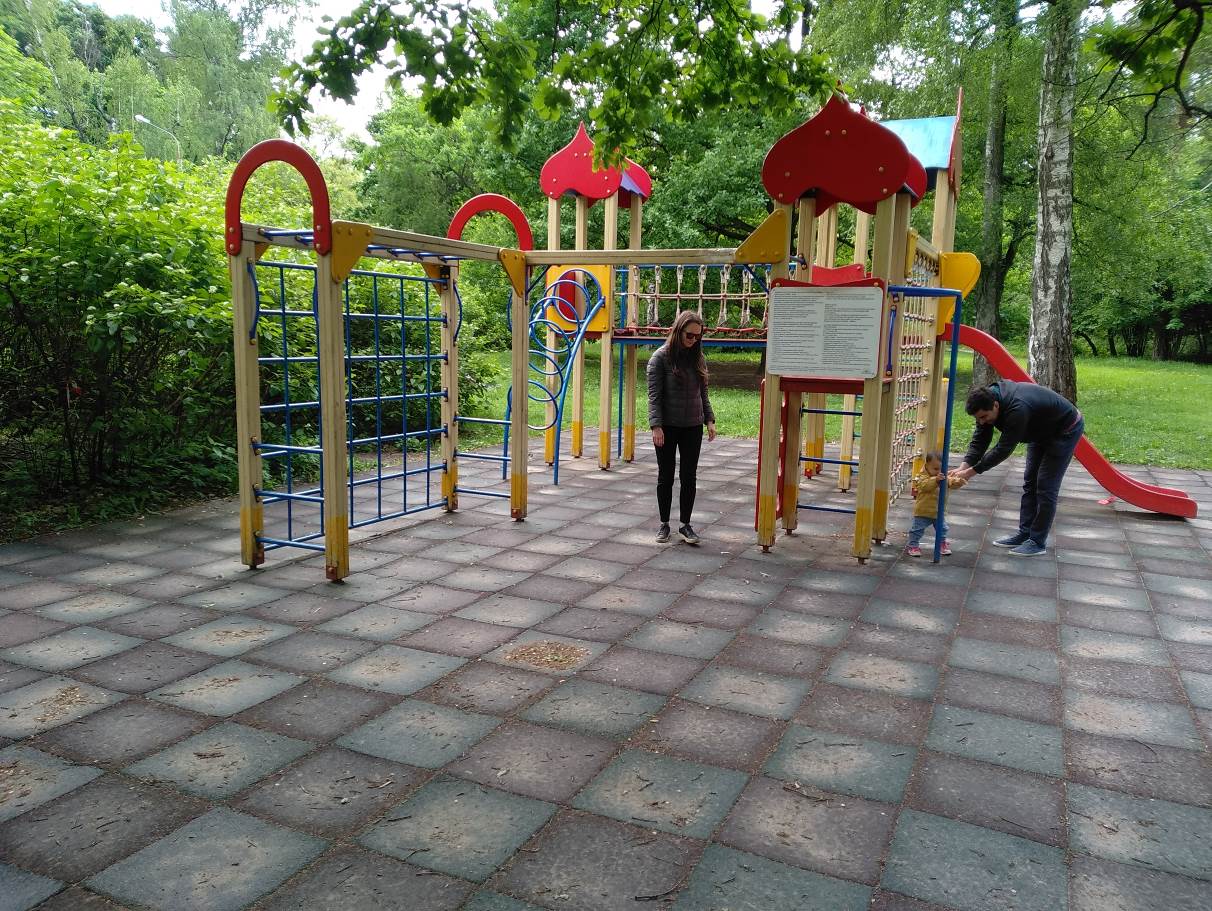

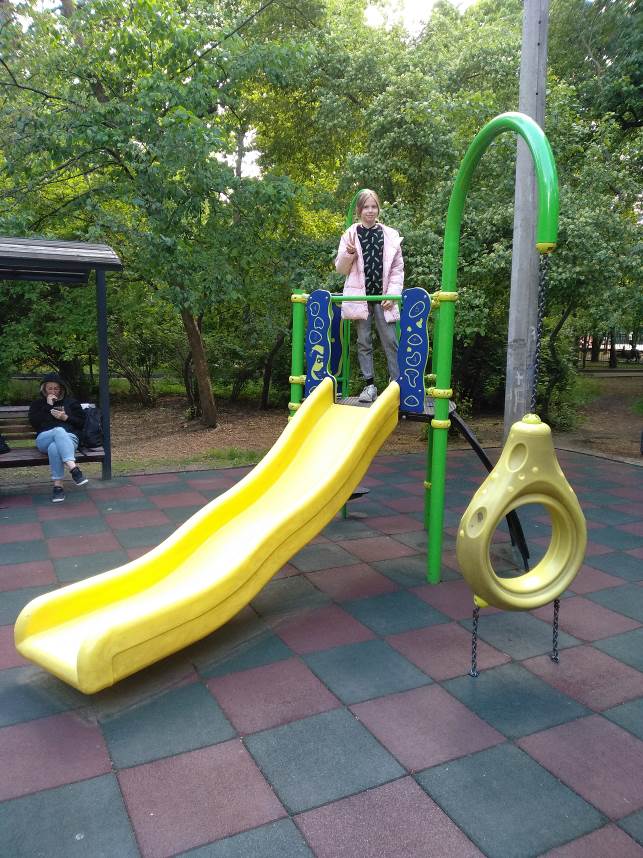

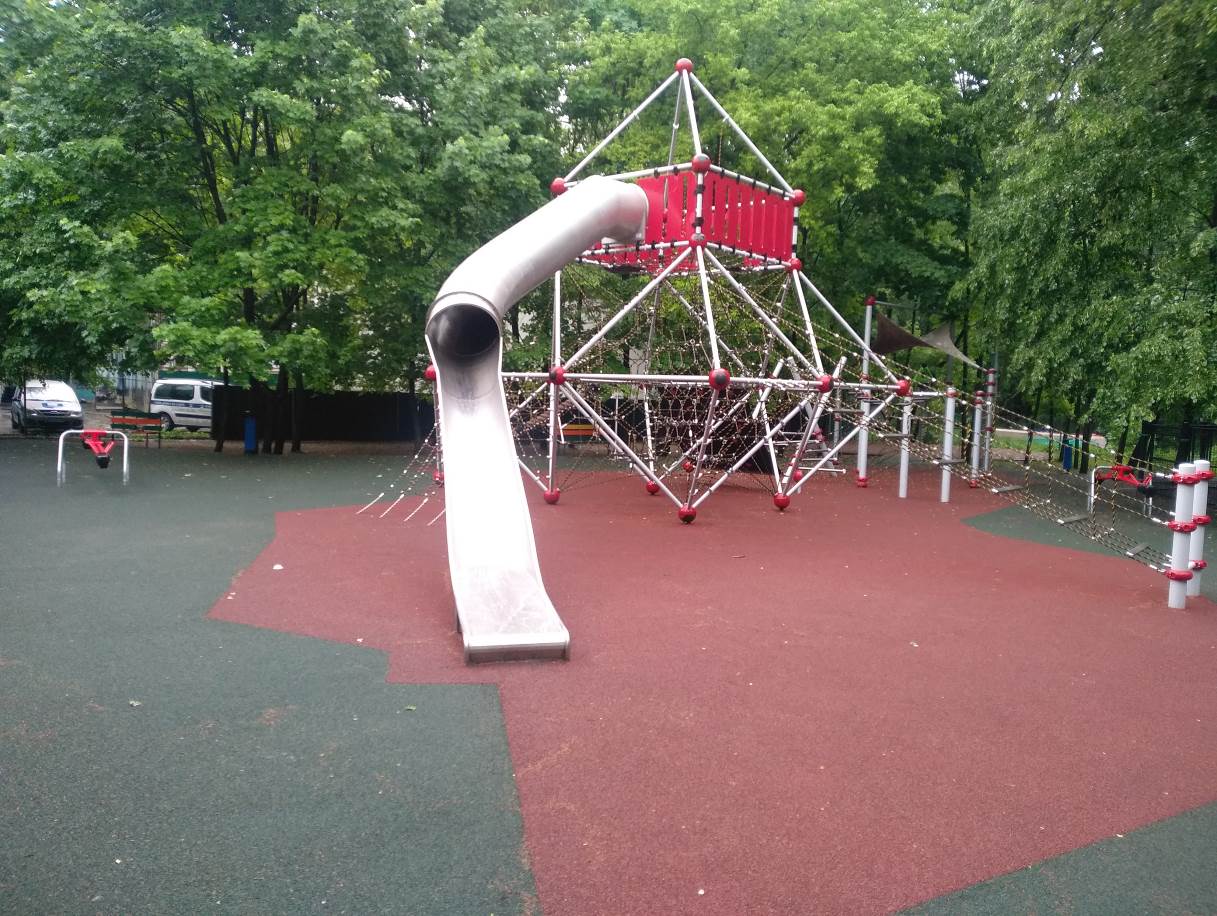

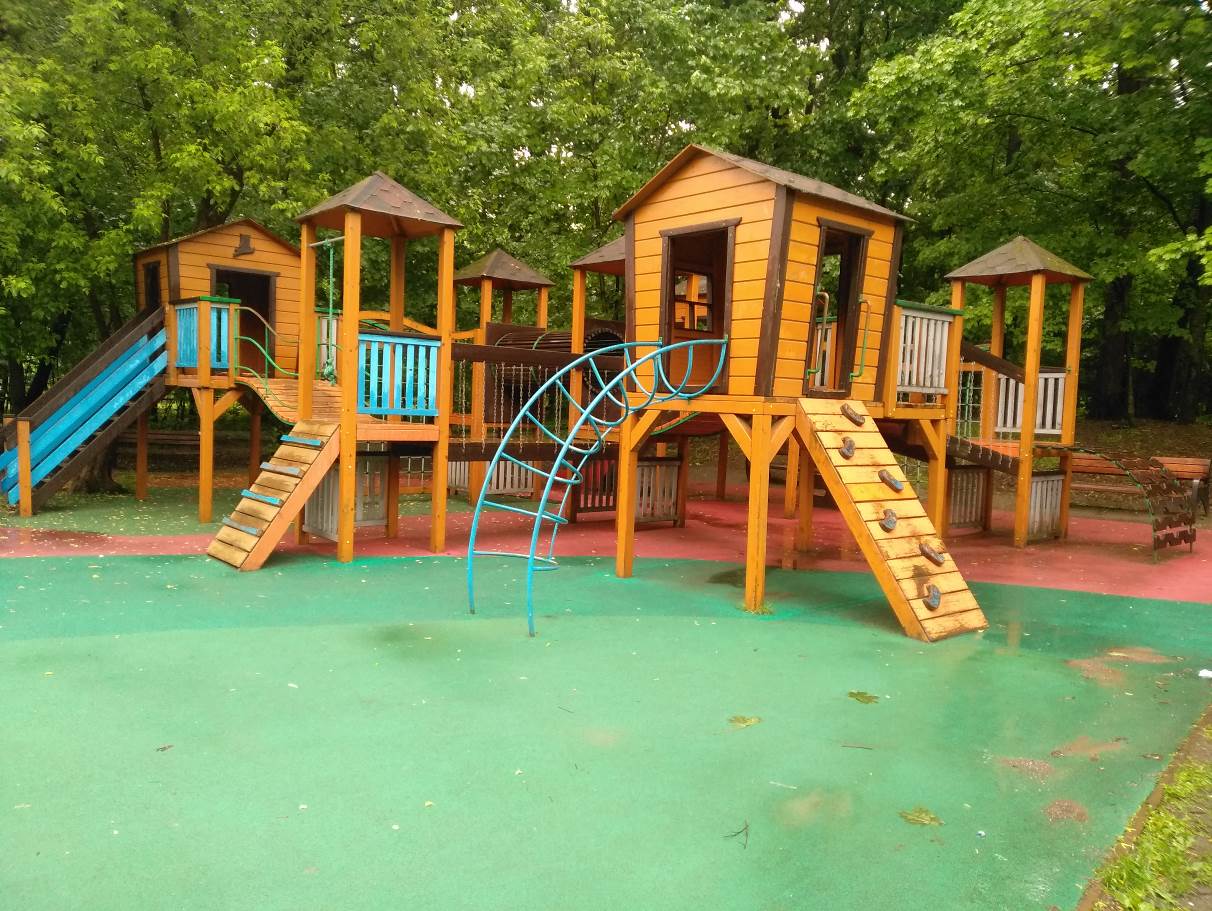

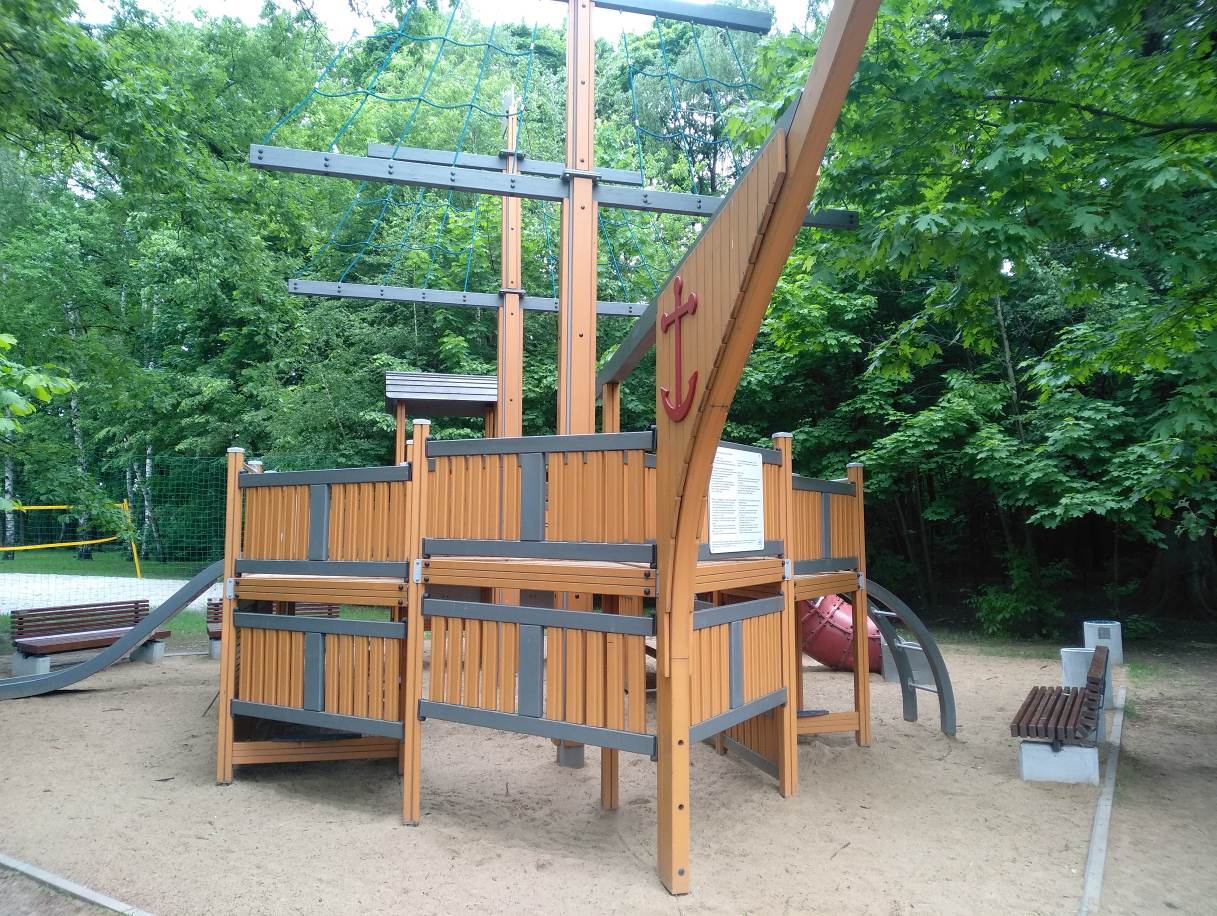

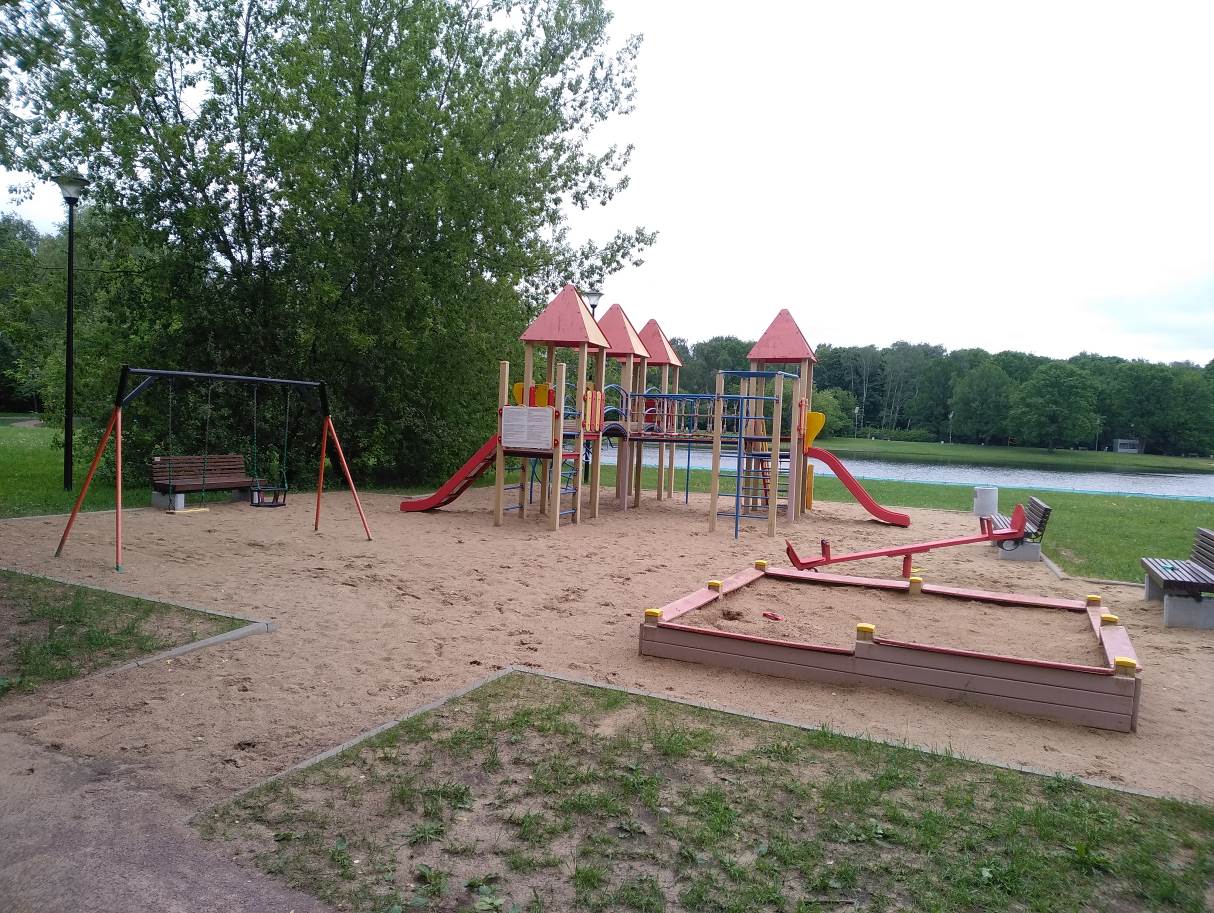

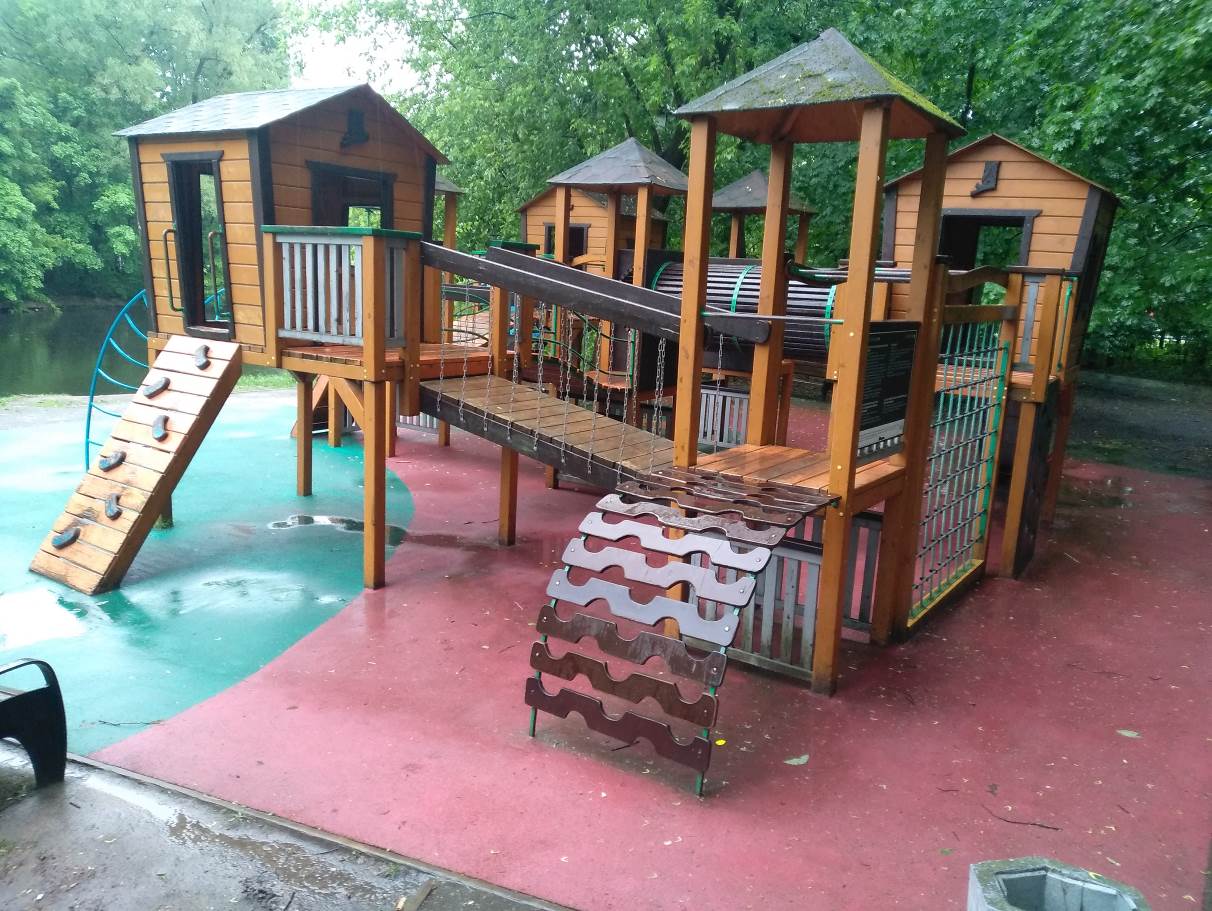

Фото 1 Детская площадка № 5 Около Большого Оленьего пруда (38)
Фото 2 Фото 3

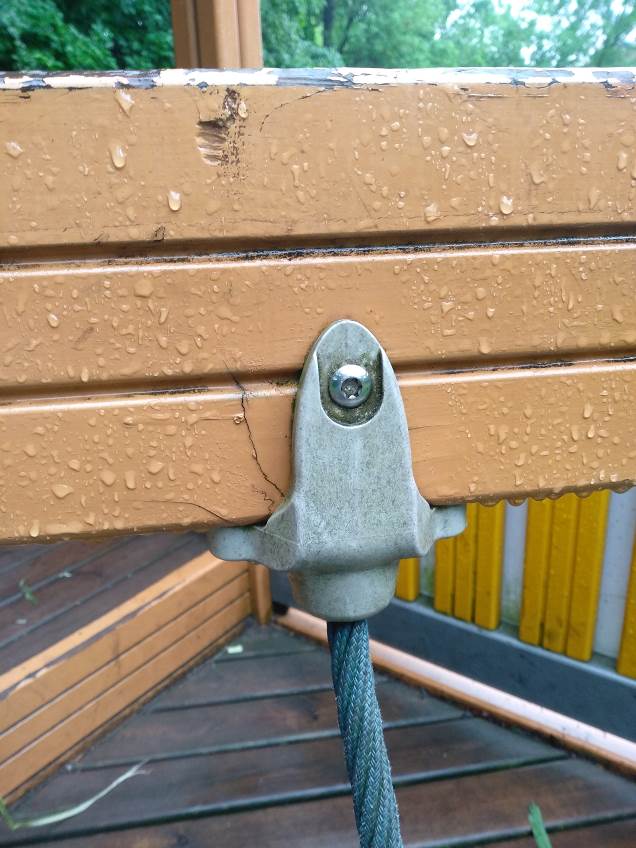

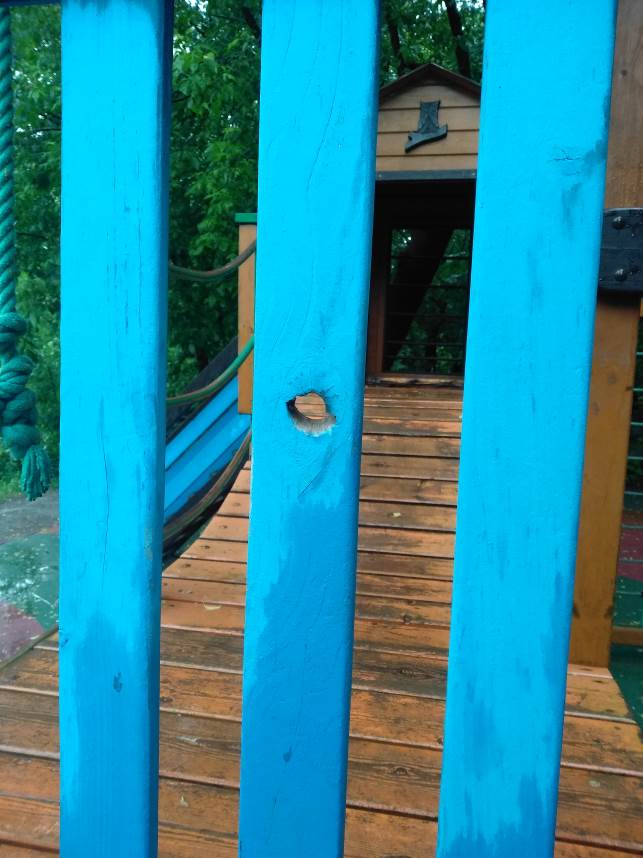

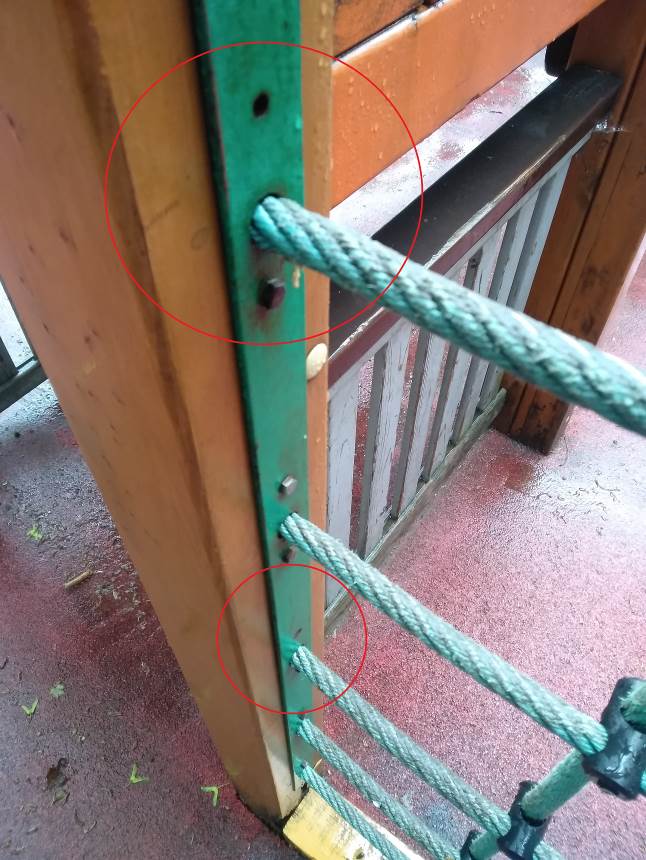

Трещина деревянного элемента по сучку – уменьшение прочности в месте крепления веревочной лестницы

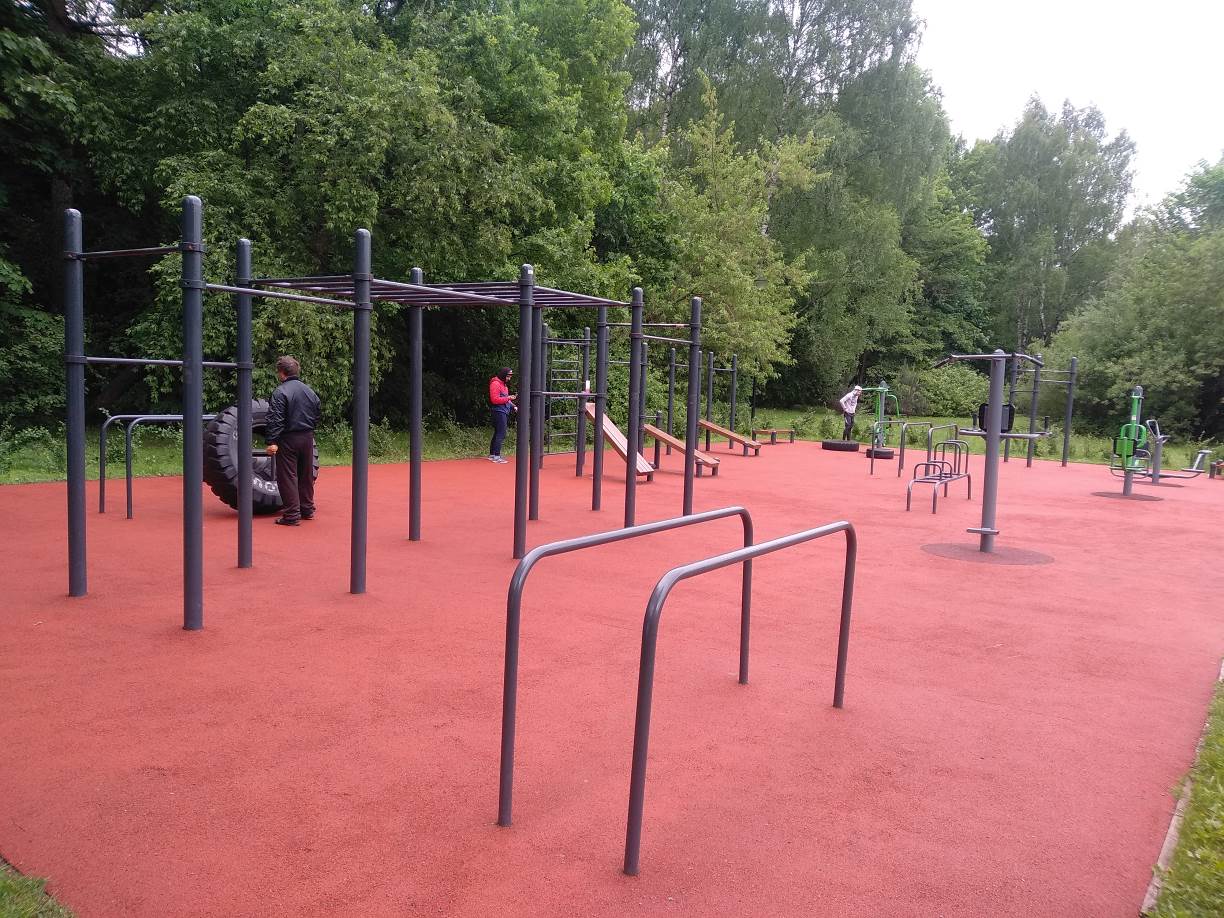

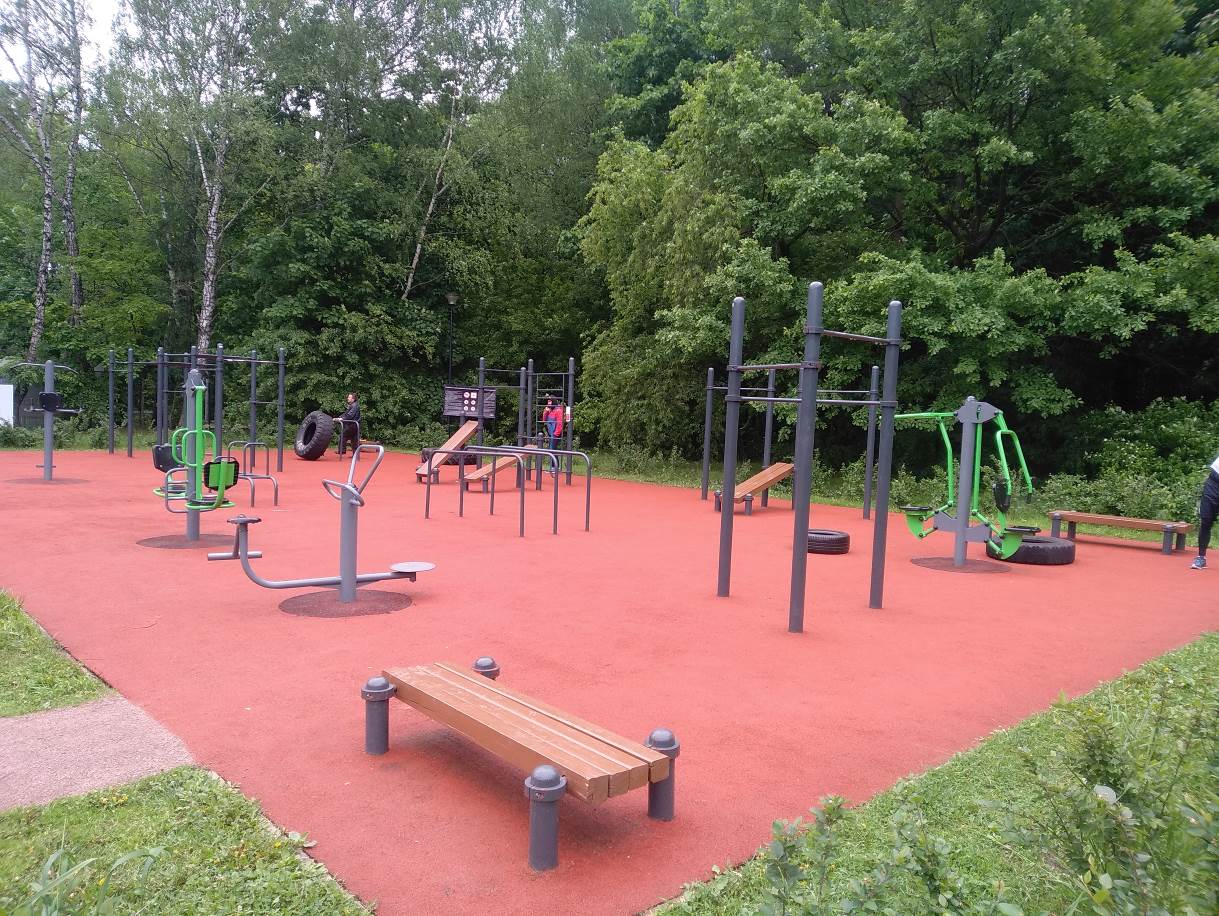

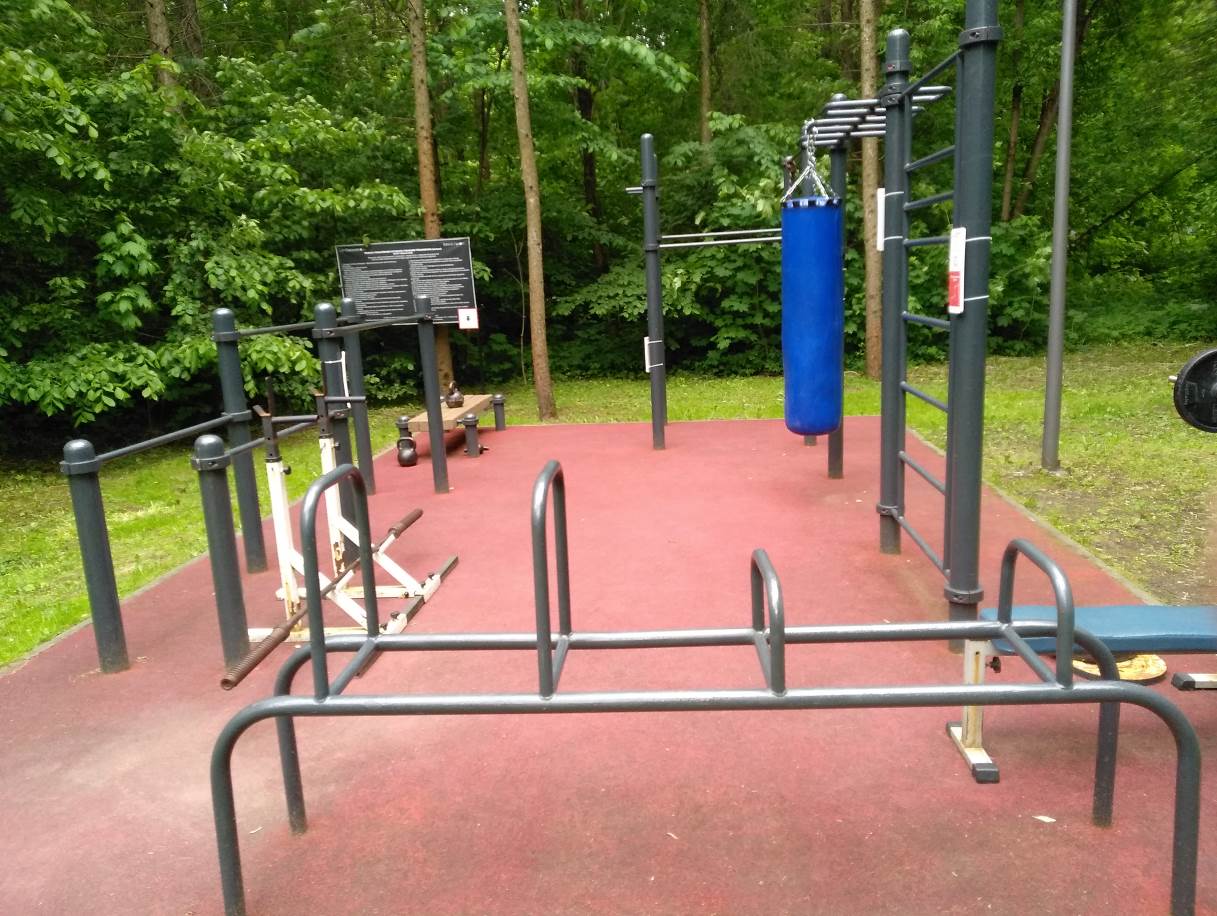

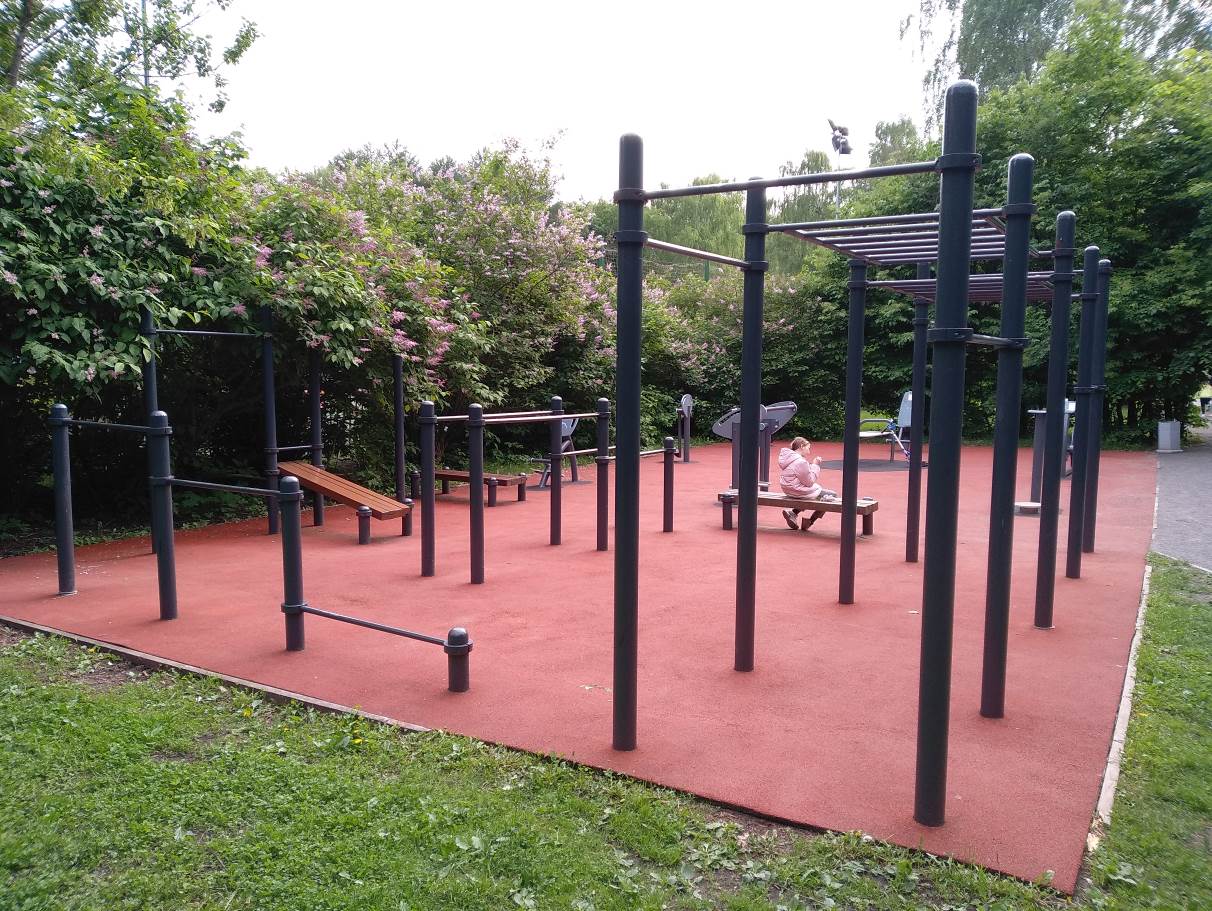

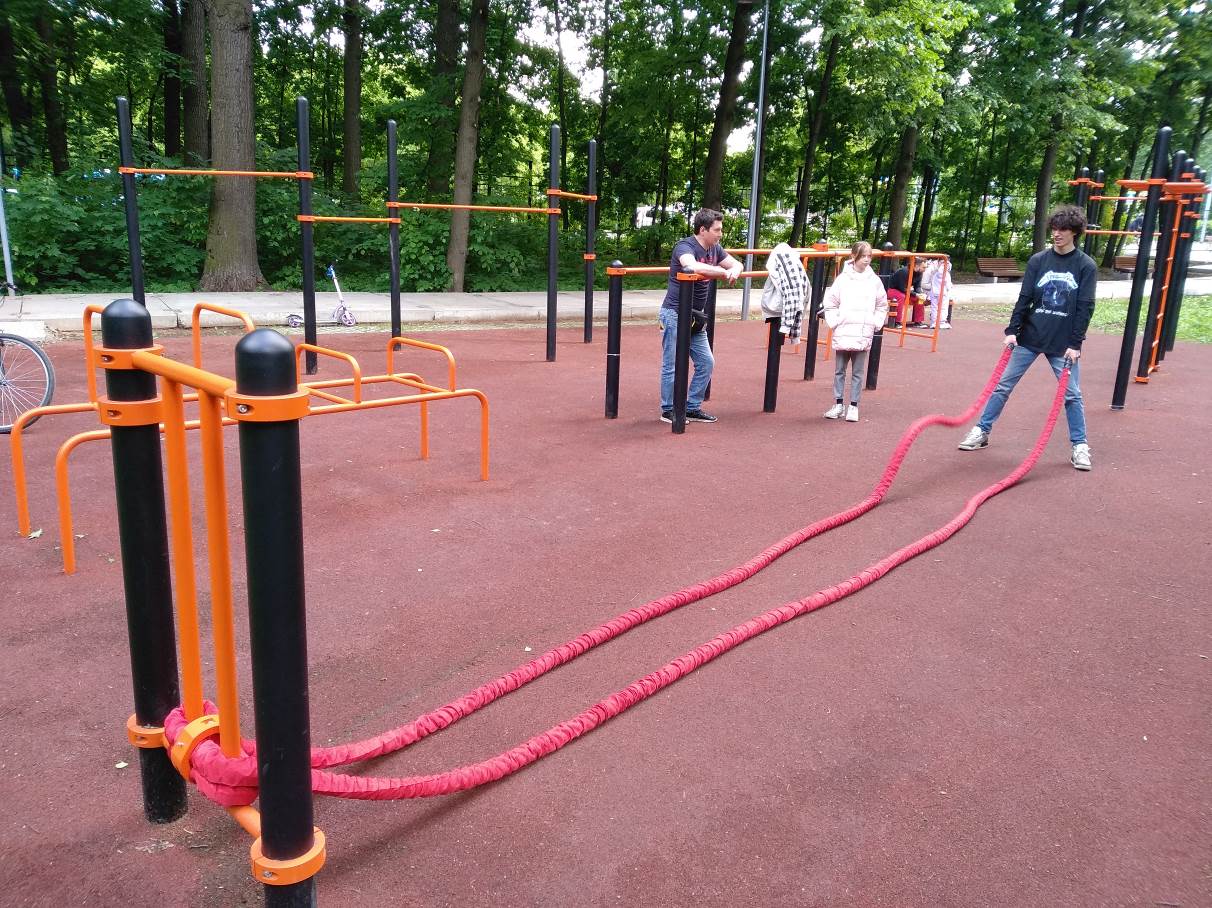

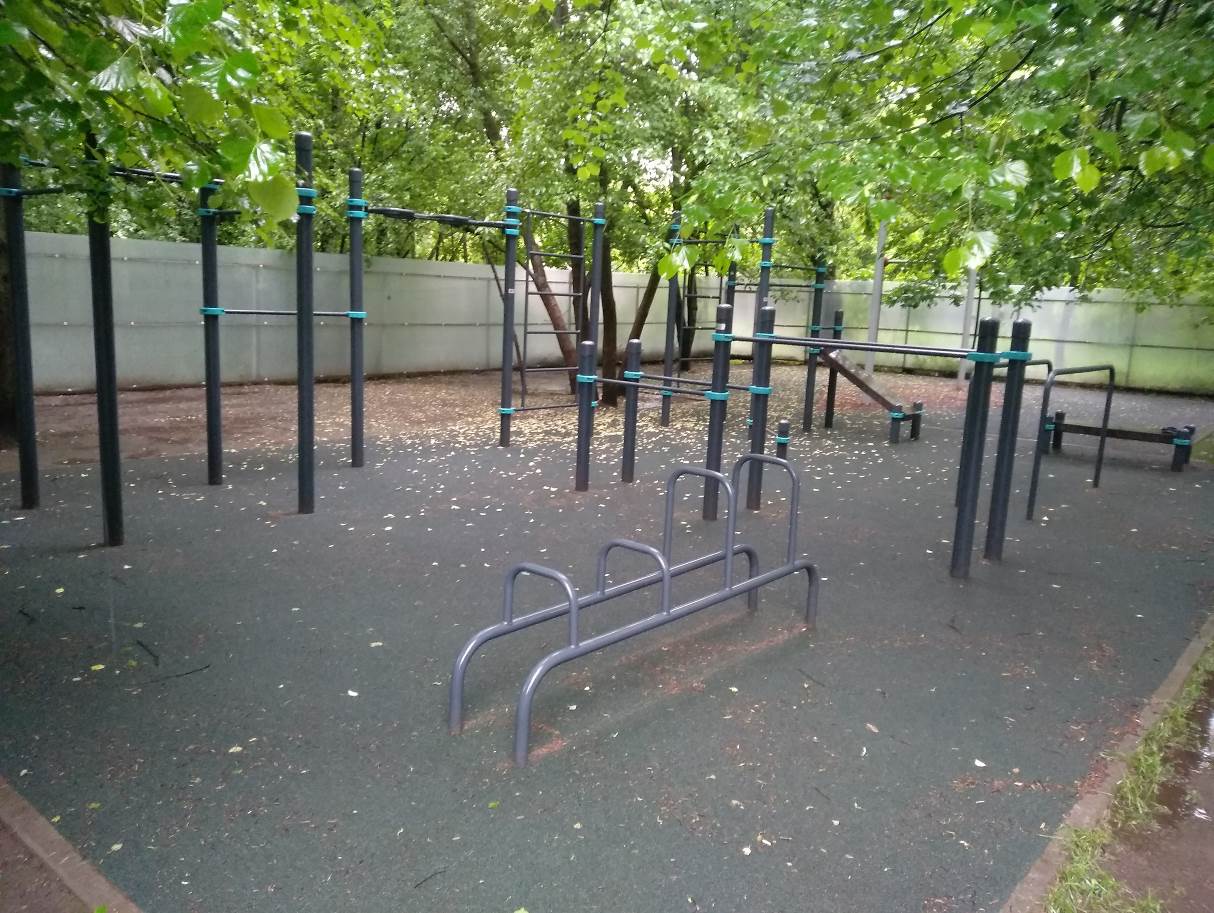

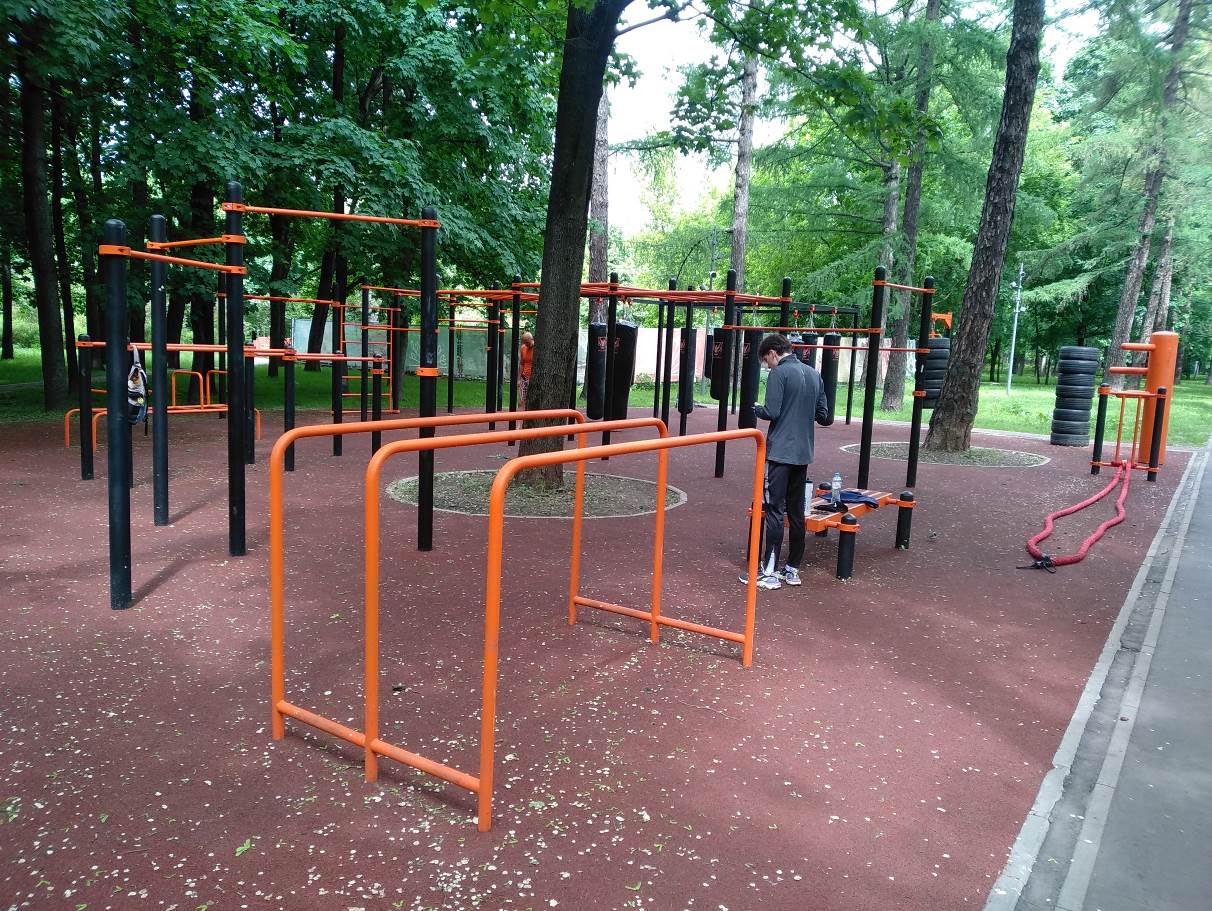

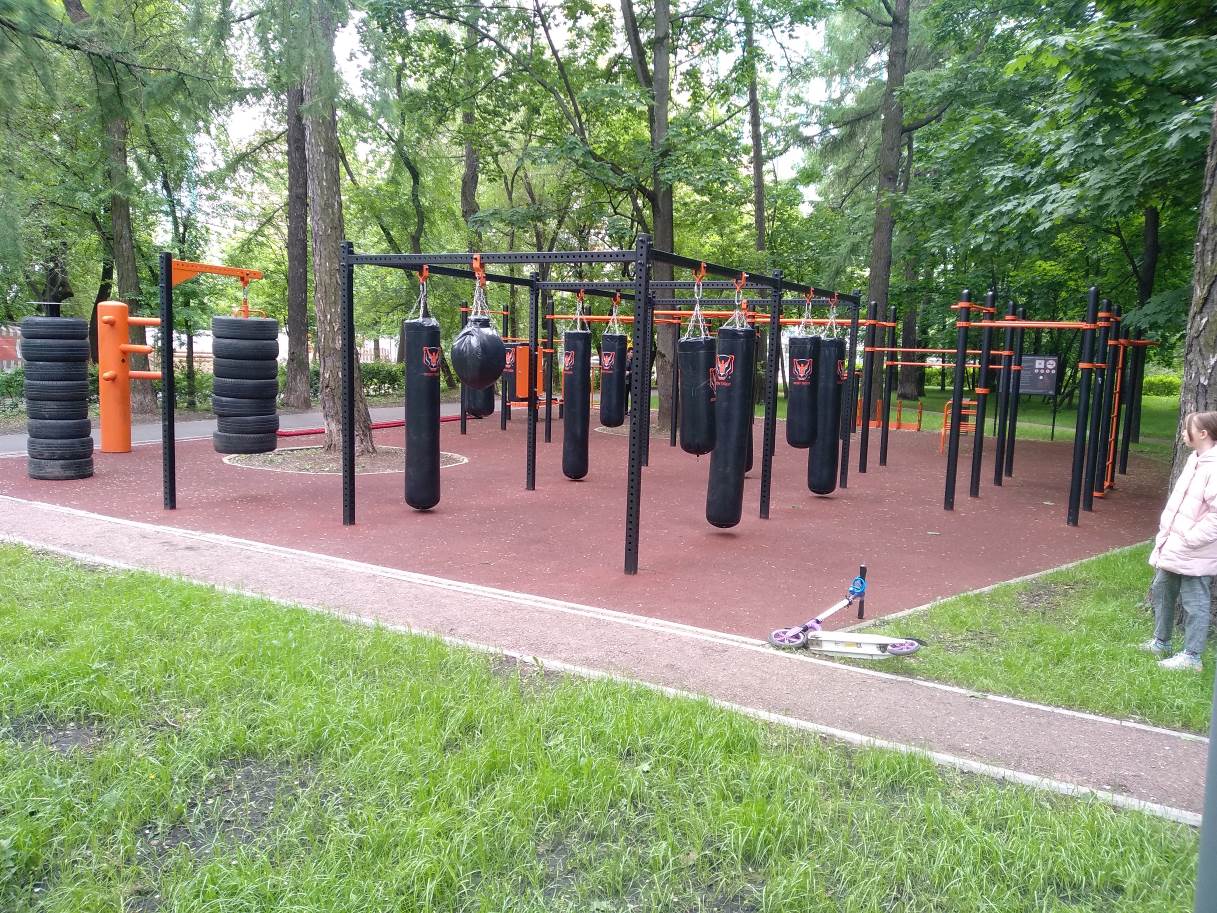

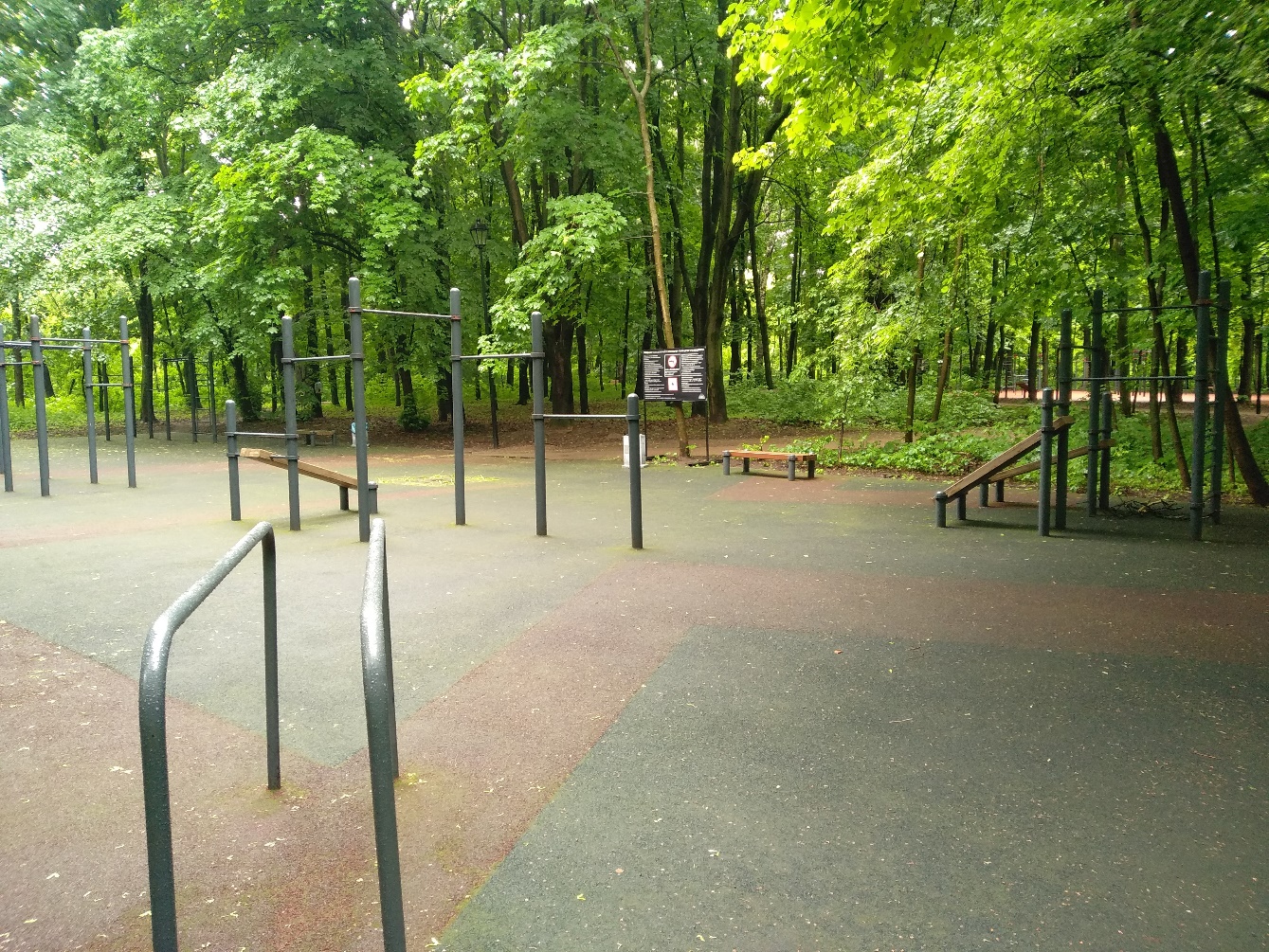

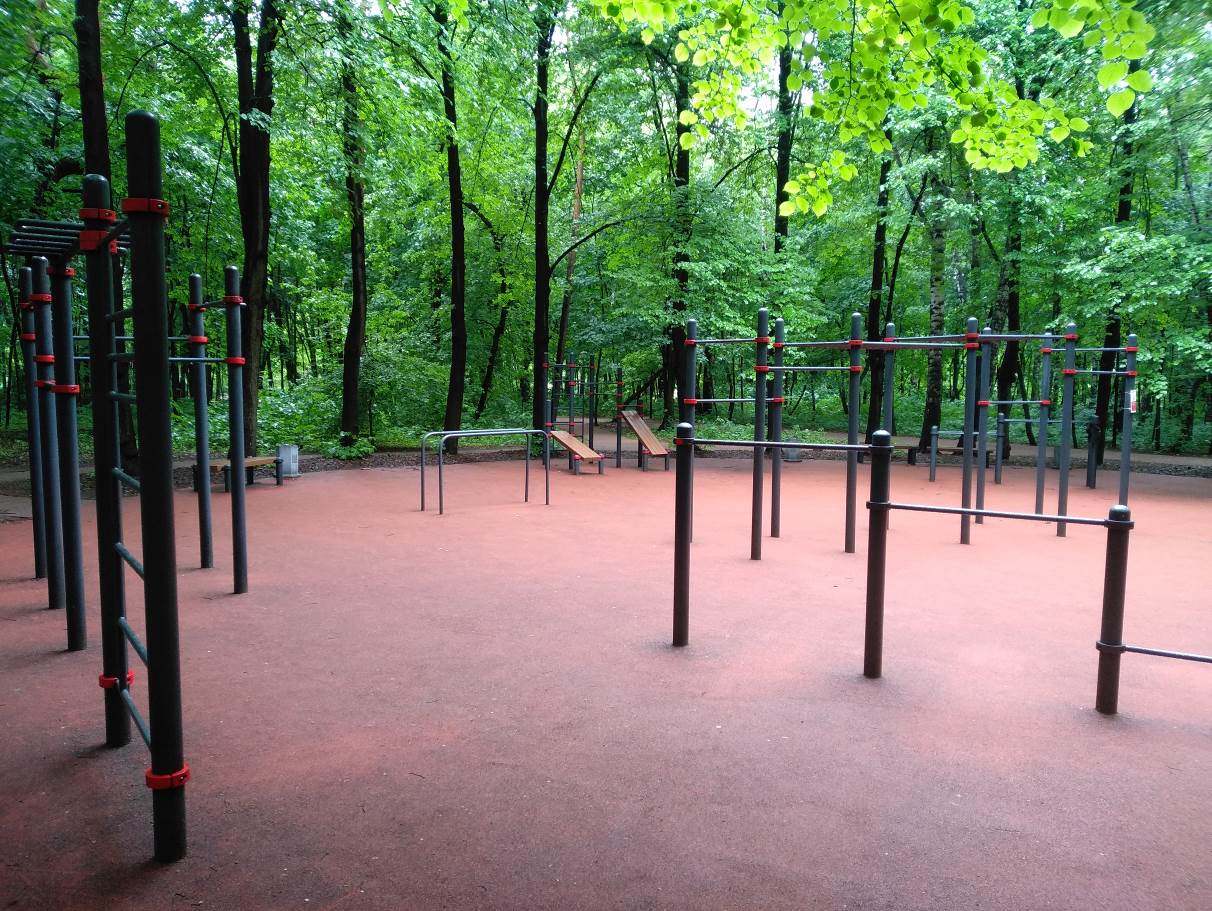

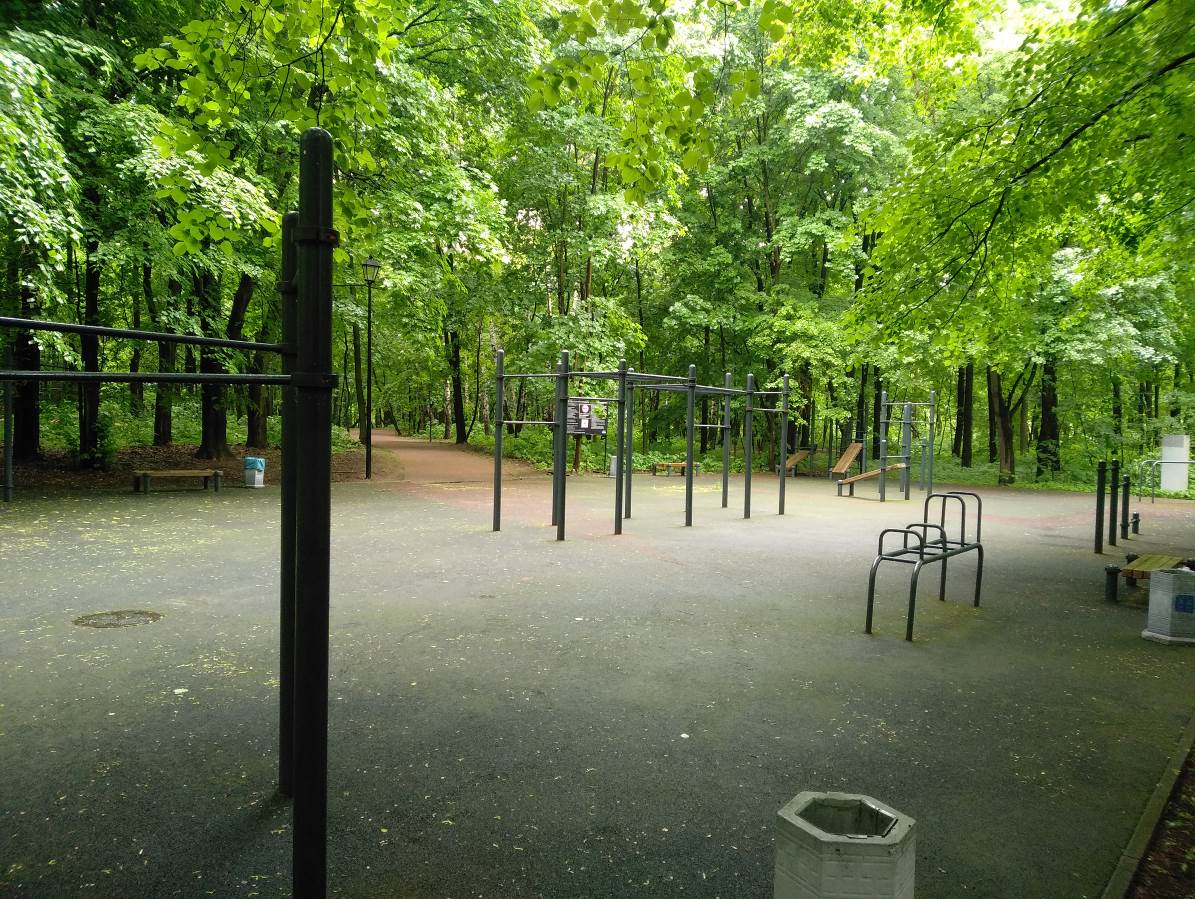

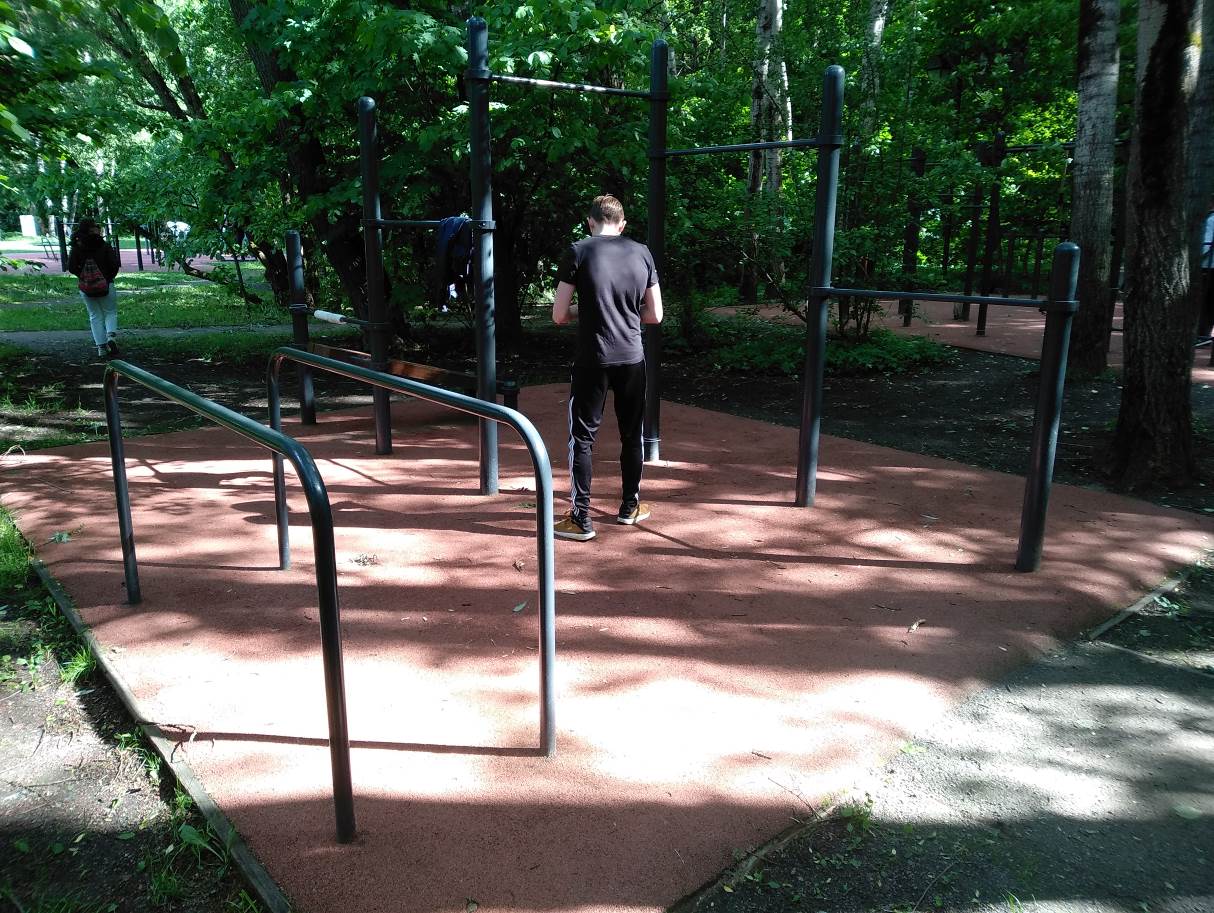

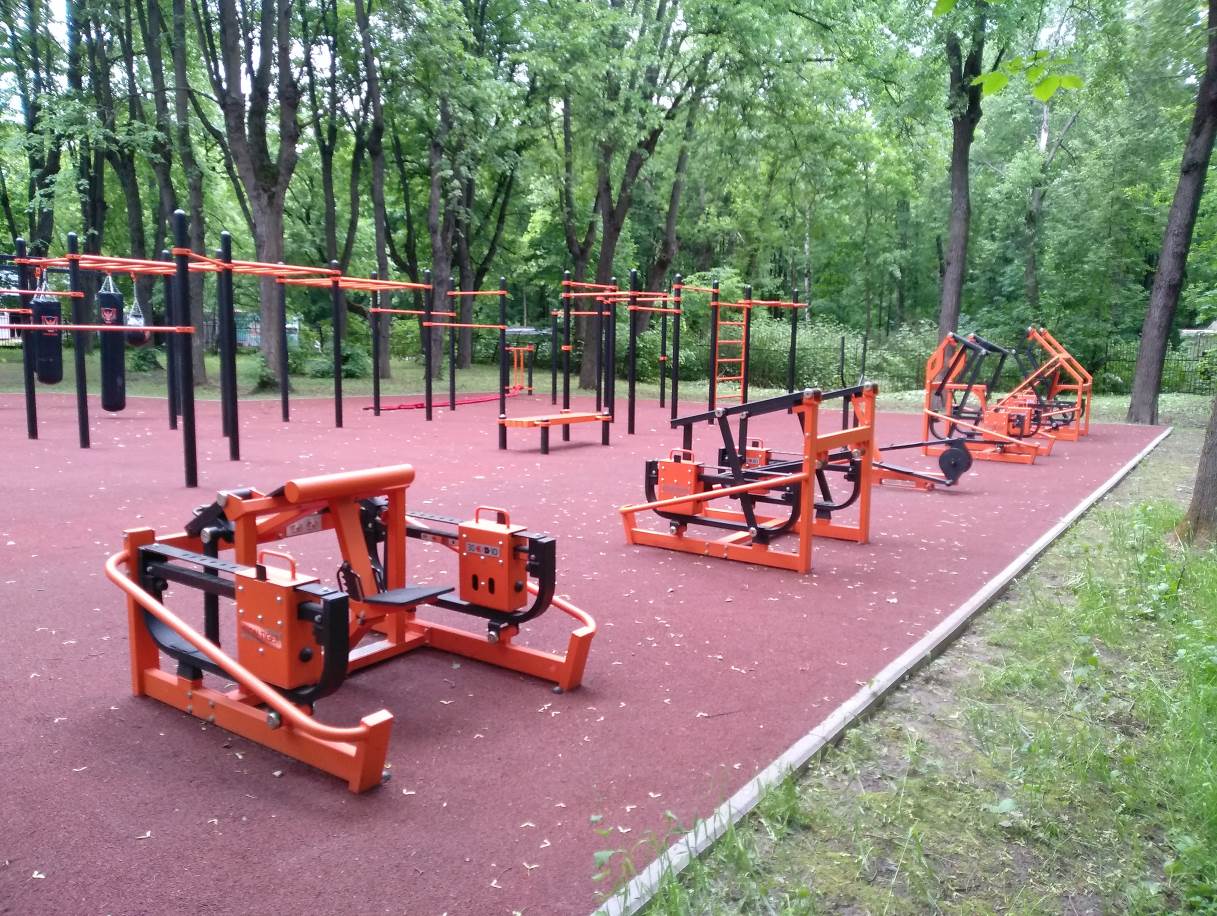

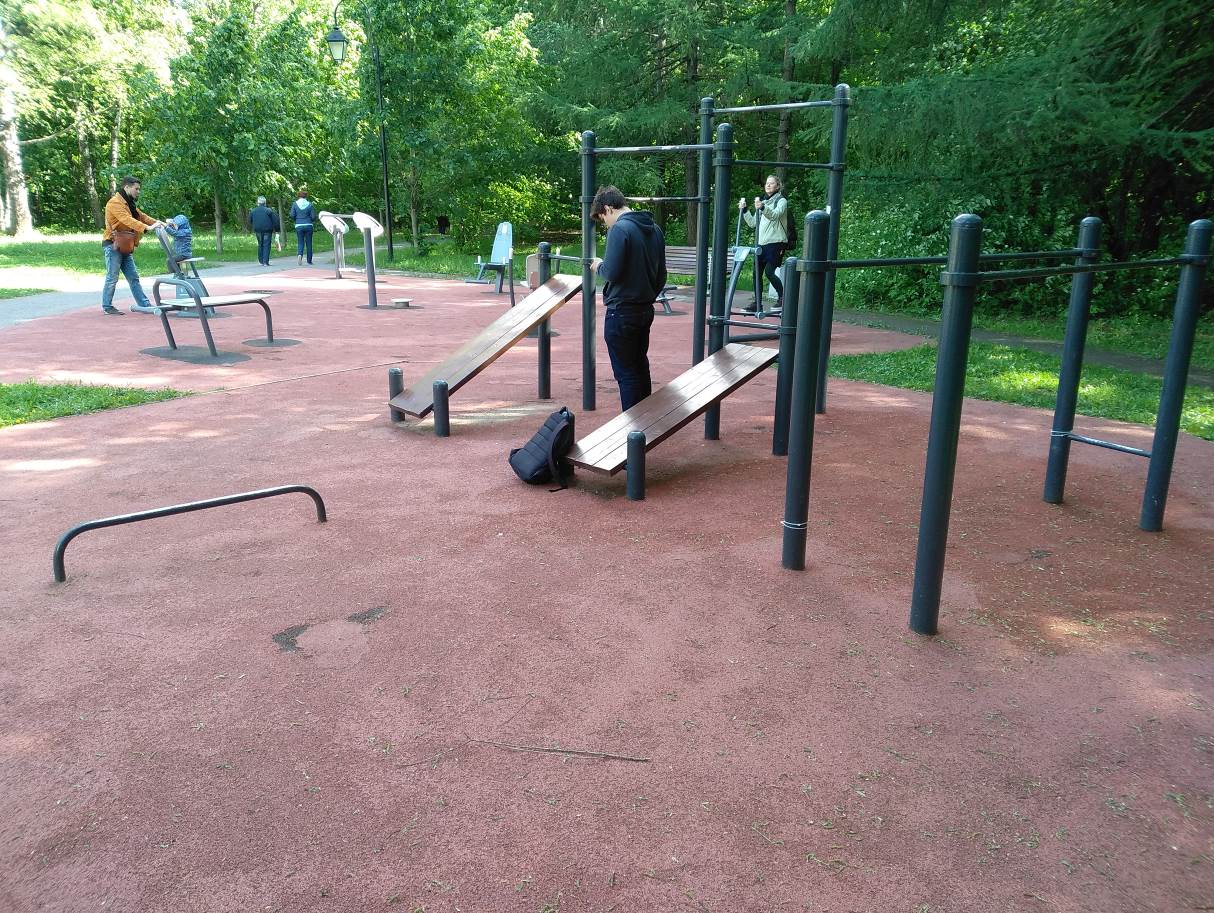

Фото 4 Workout площадка возле Большого Оленьего пруда (21)
Фото 5 Workout площадка возле Большого Оленьего пруда (21)
Фото 6 Фото 7

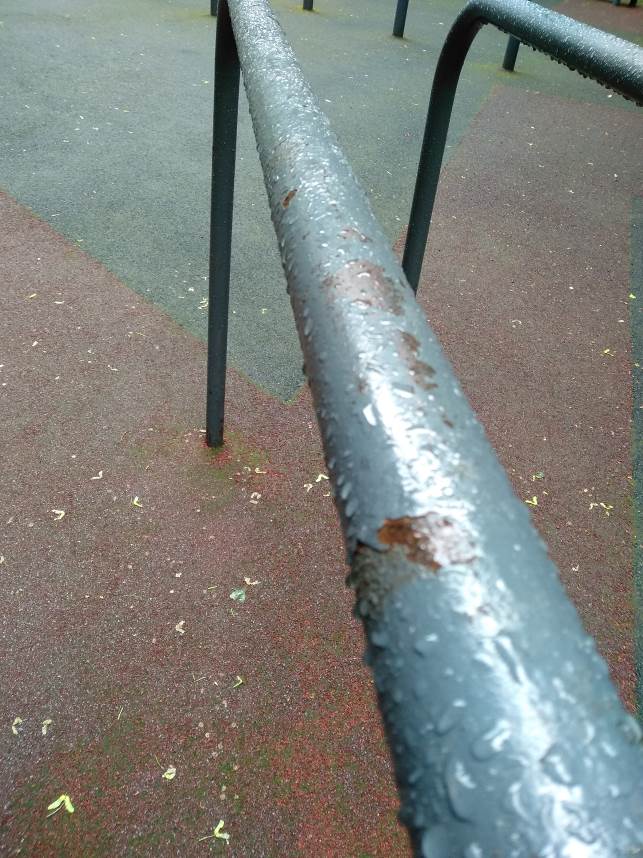

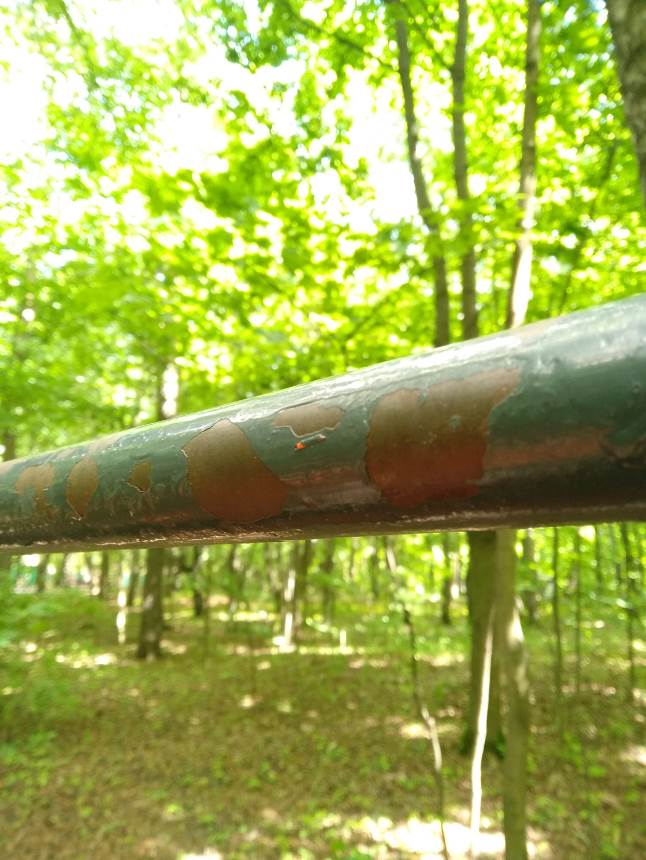

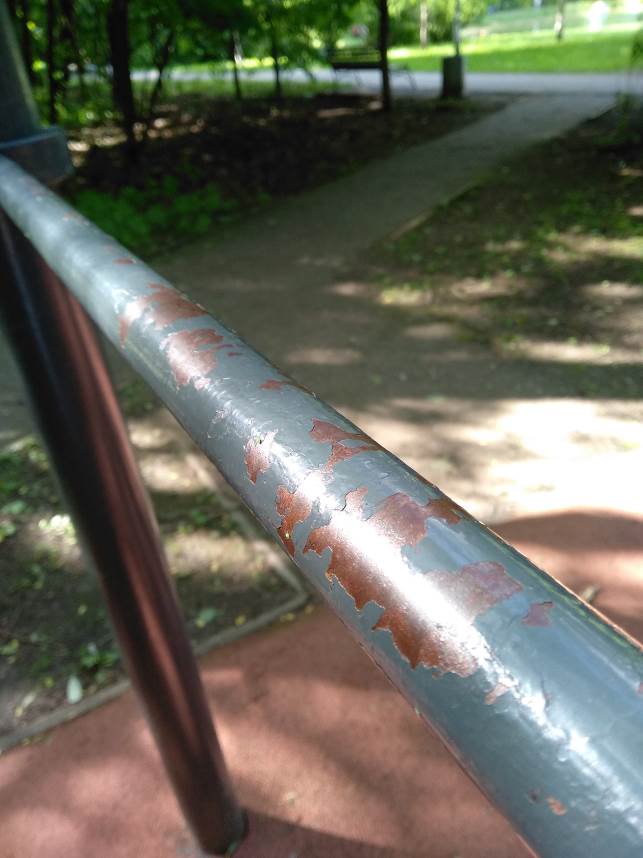

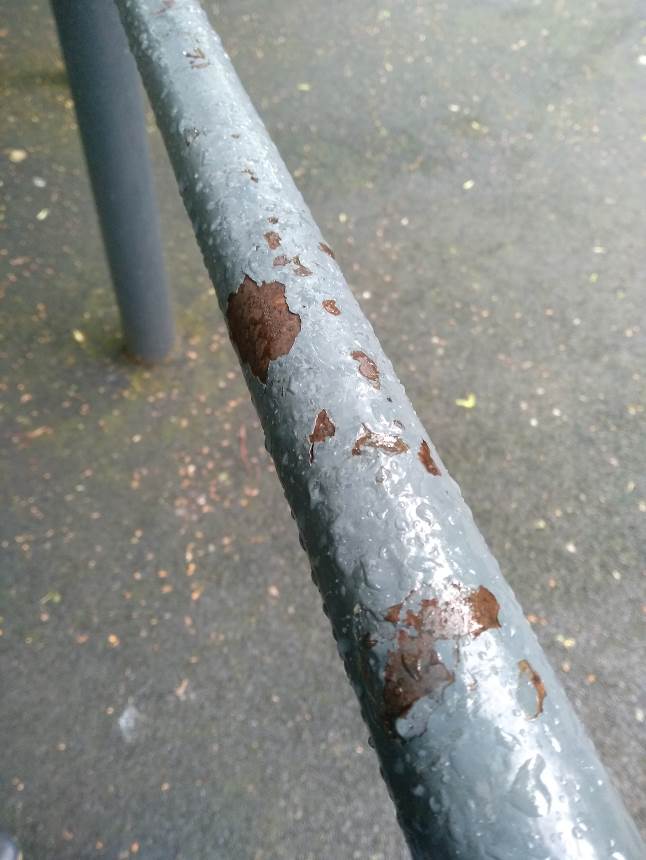

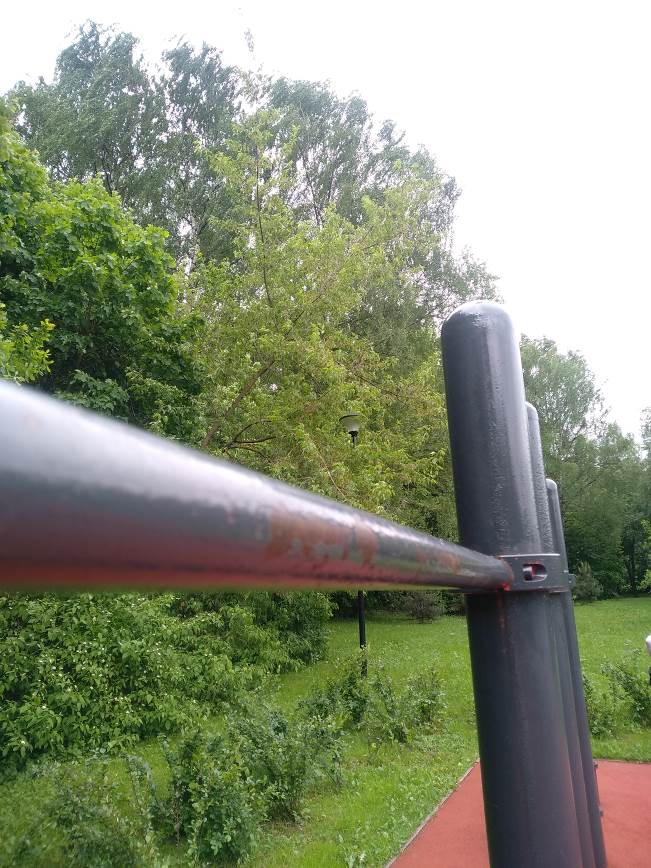

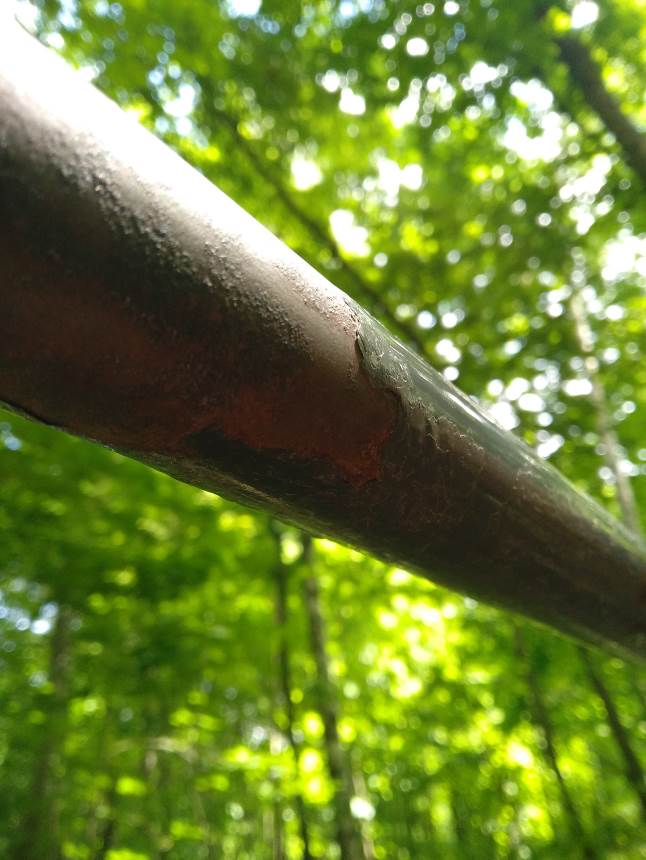

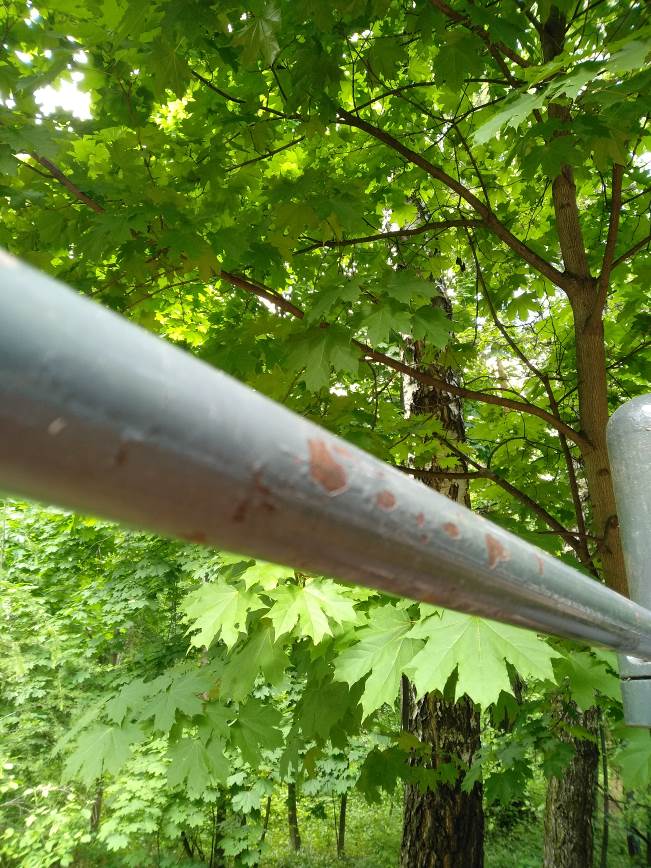

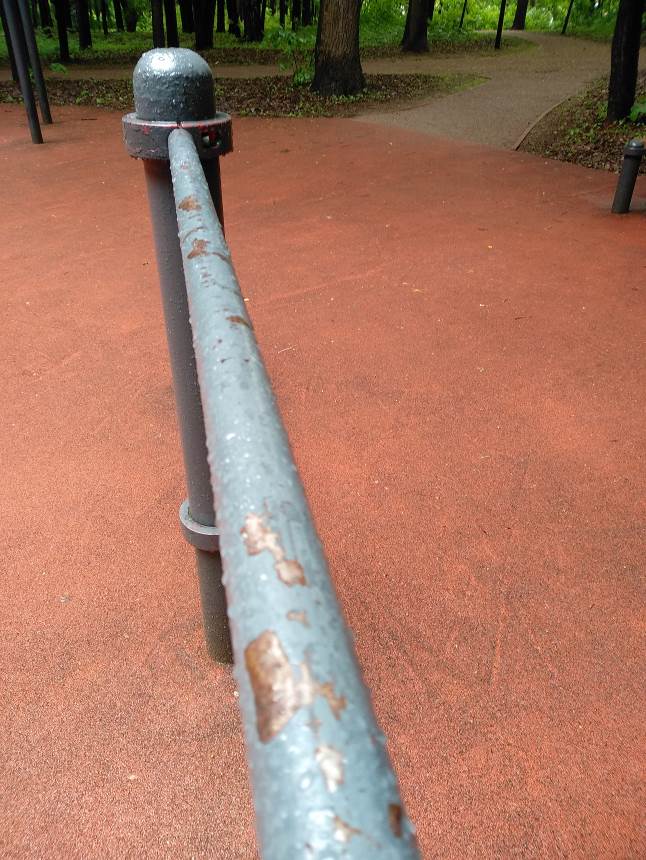

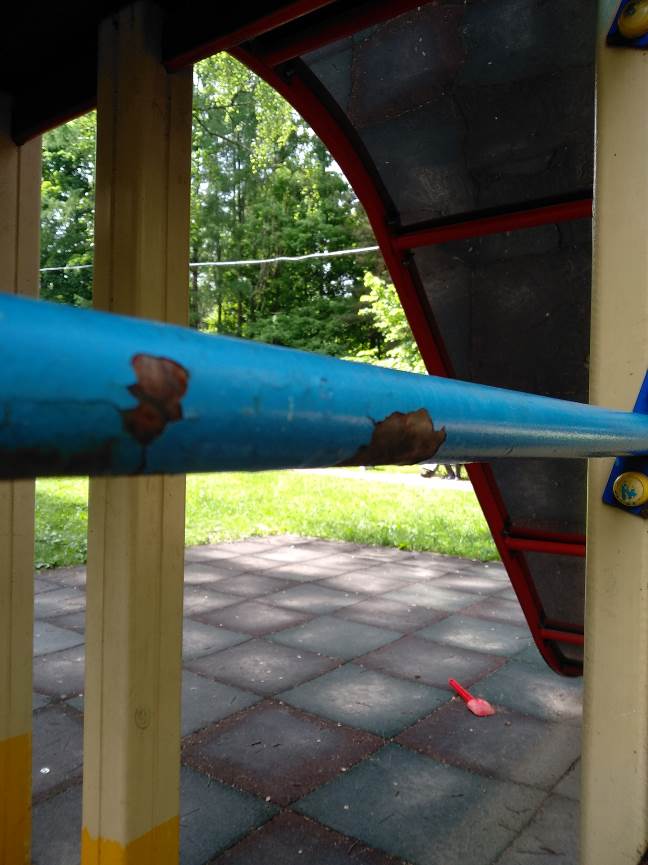

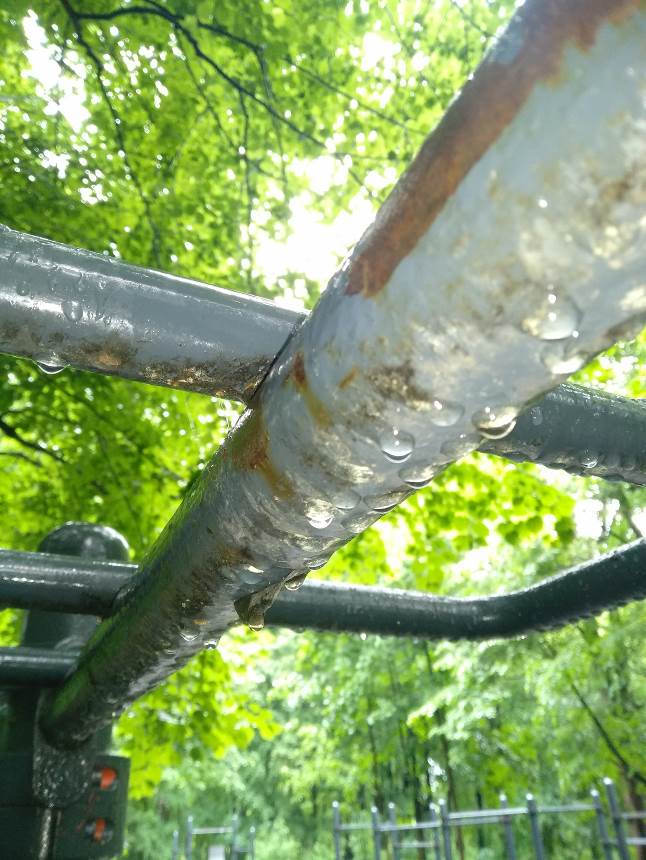

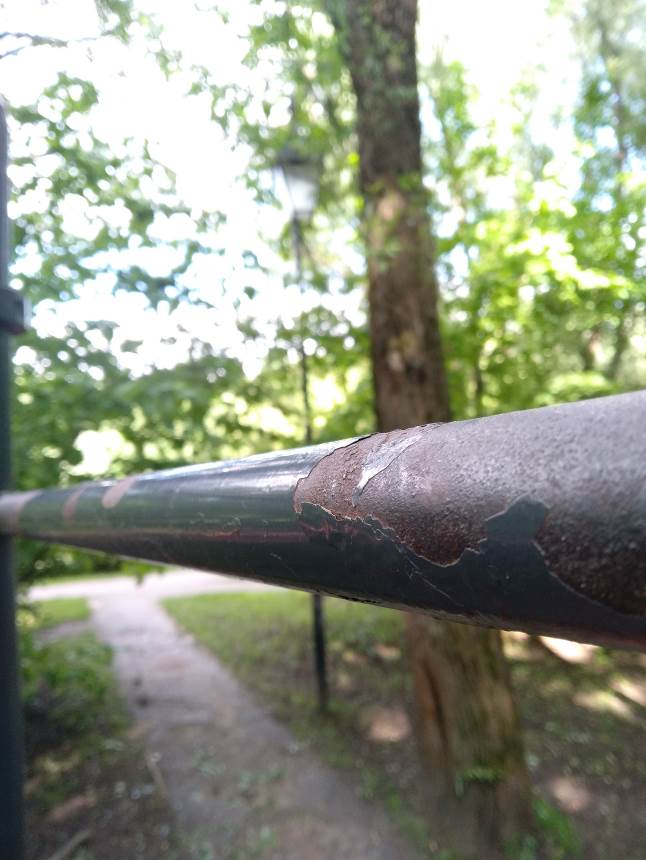

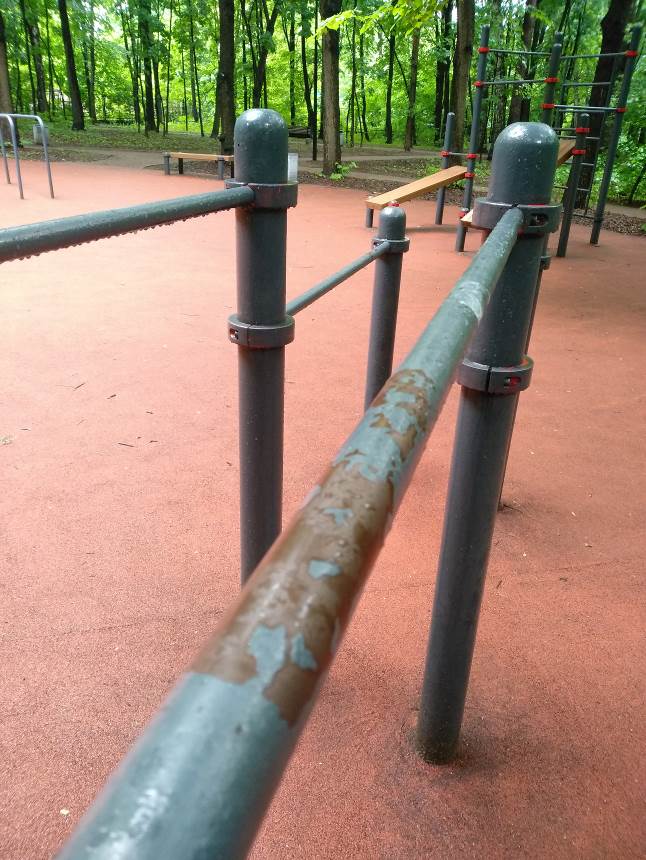

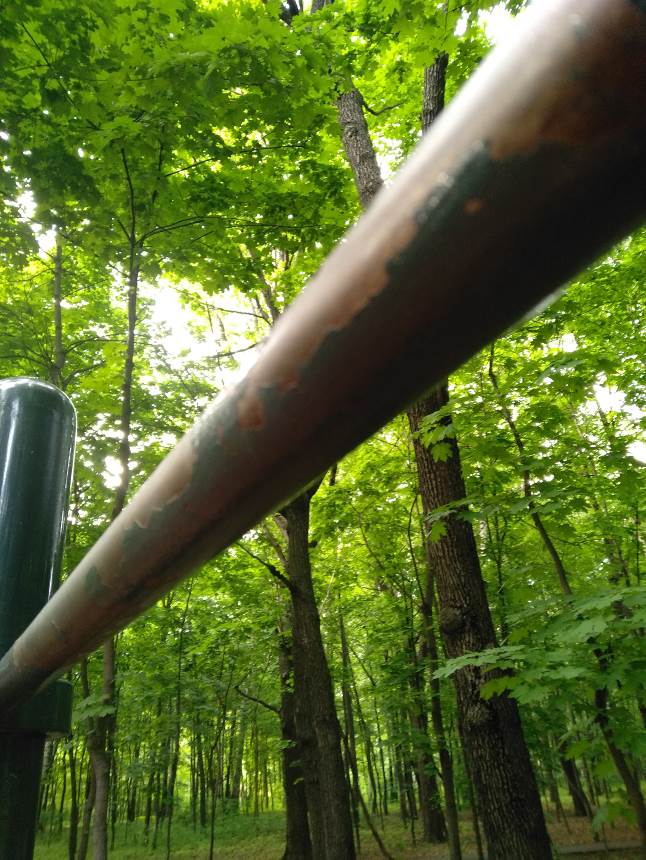

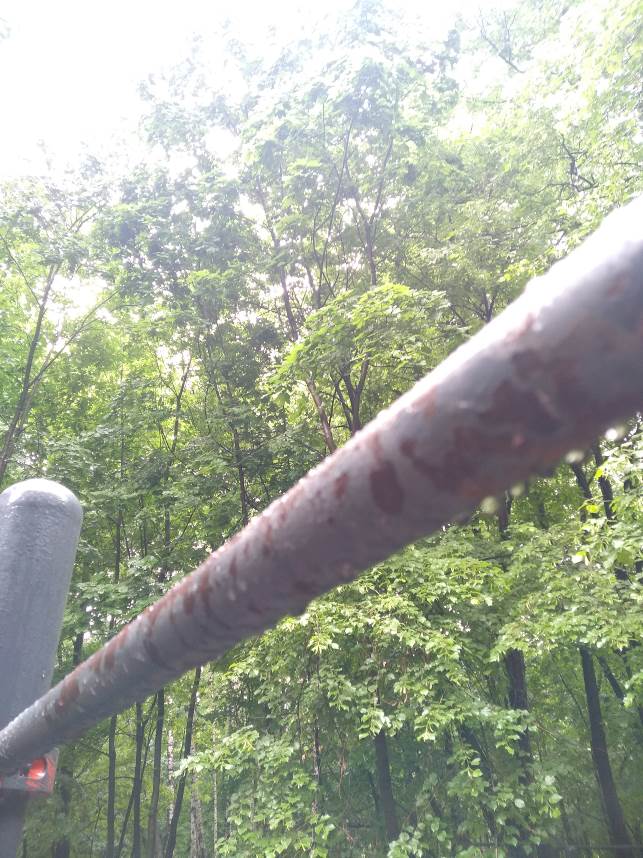

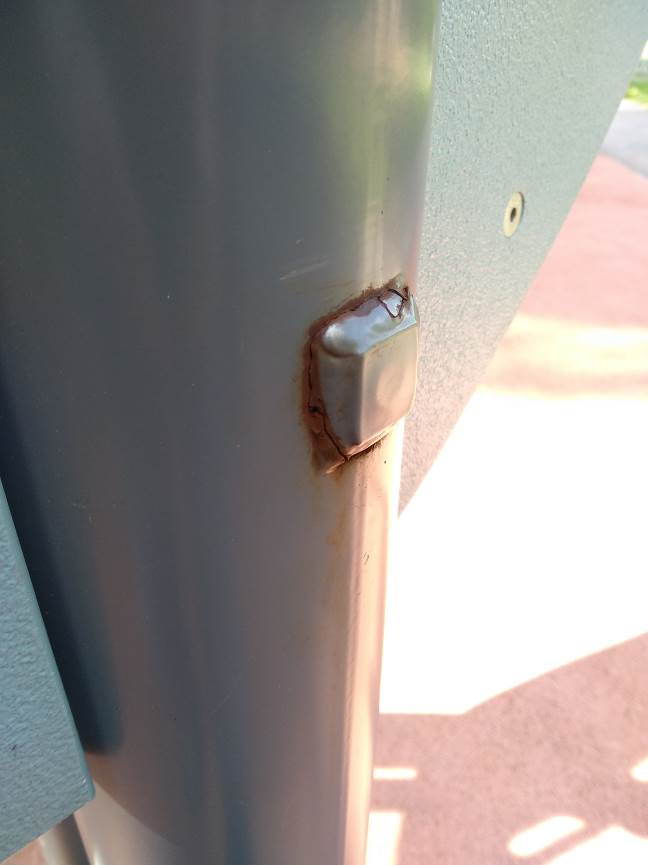

Отслоение краски, следы ржавчины
Фото 8 Фото 9
Отслоение краски, следы ржавчины

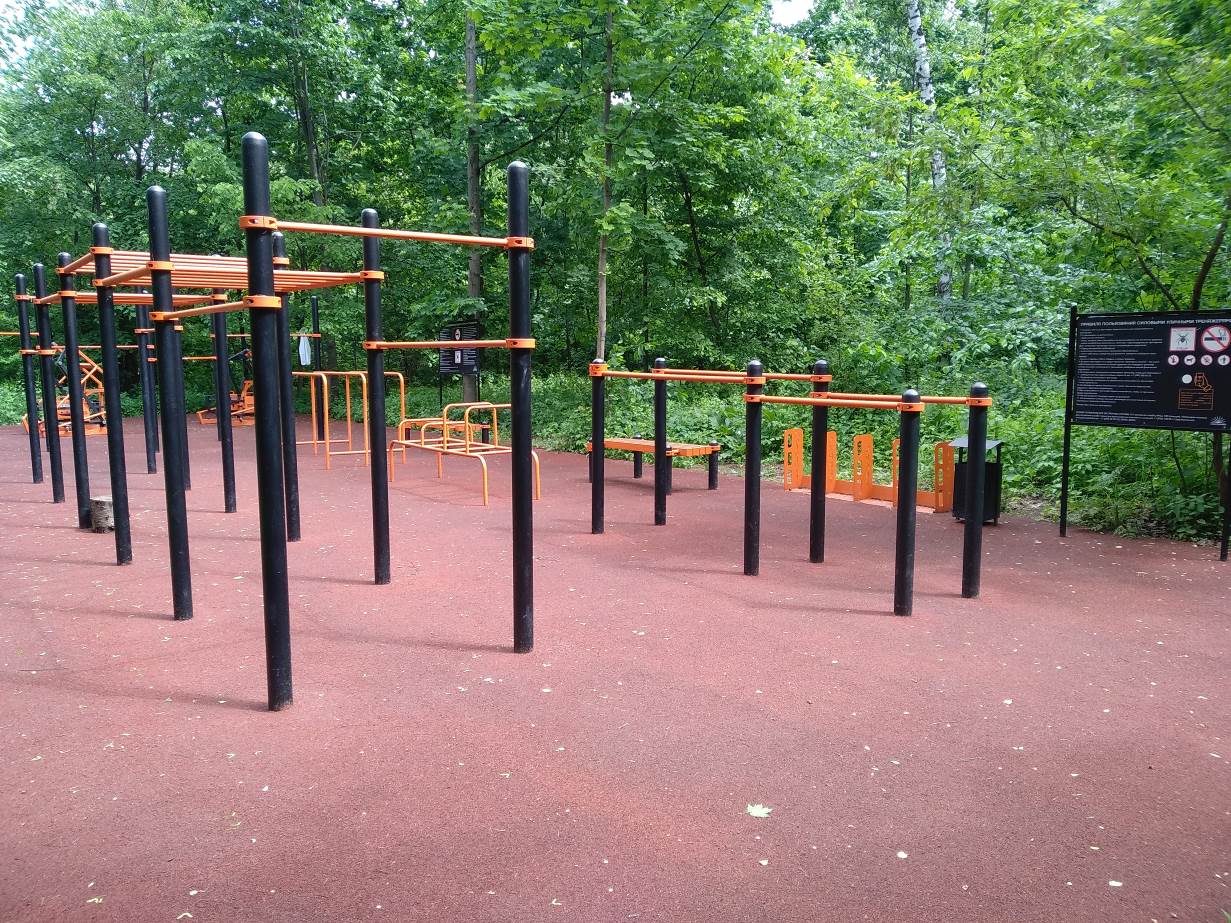

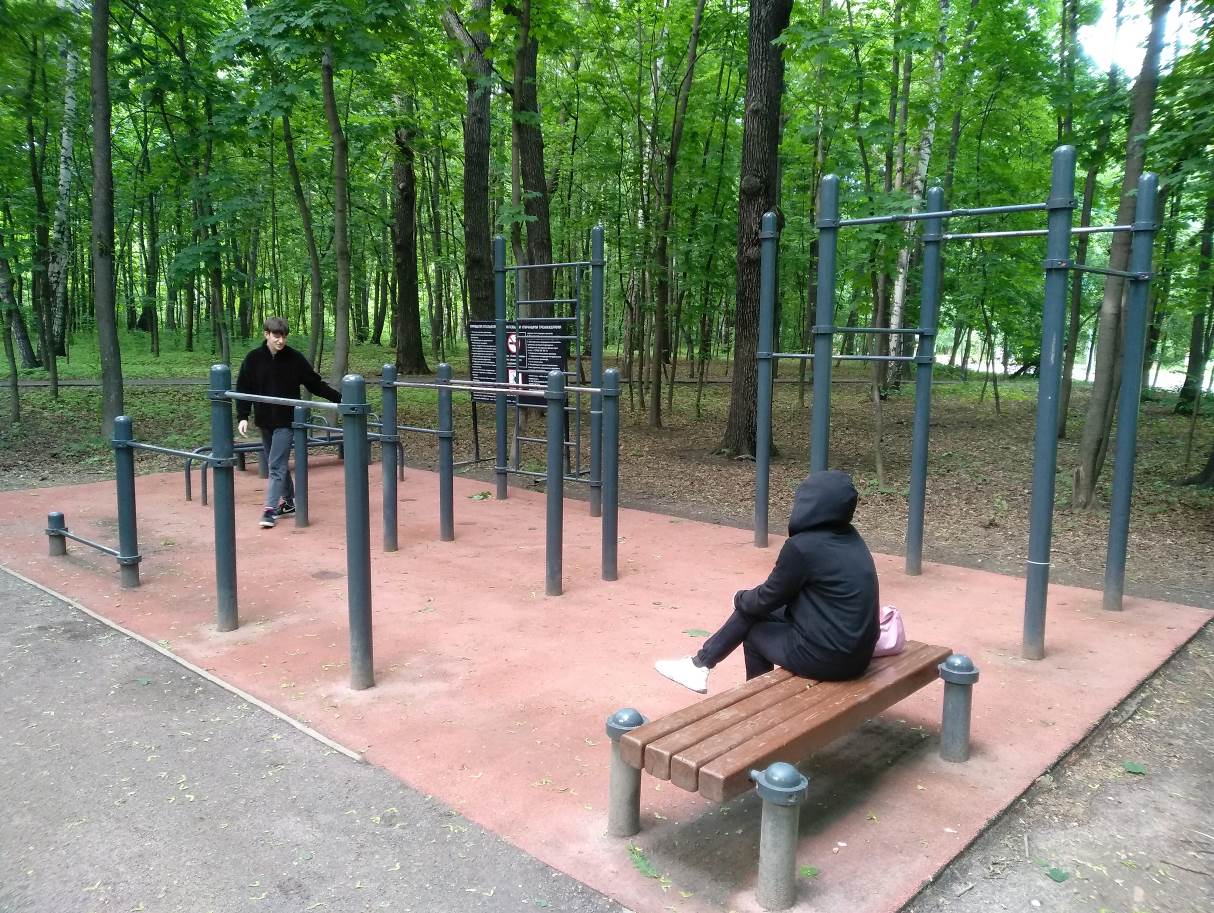

Фото 10 Workout площадка около Большого Оленьего пруда (20)
Фото 11 Workout площадка около Большого Оленьего пруда (20)
Фото 12 Фото 13
Отслоение краски, следы ржавчины

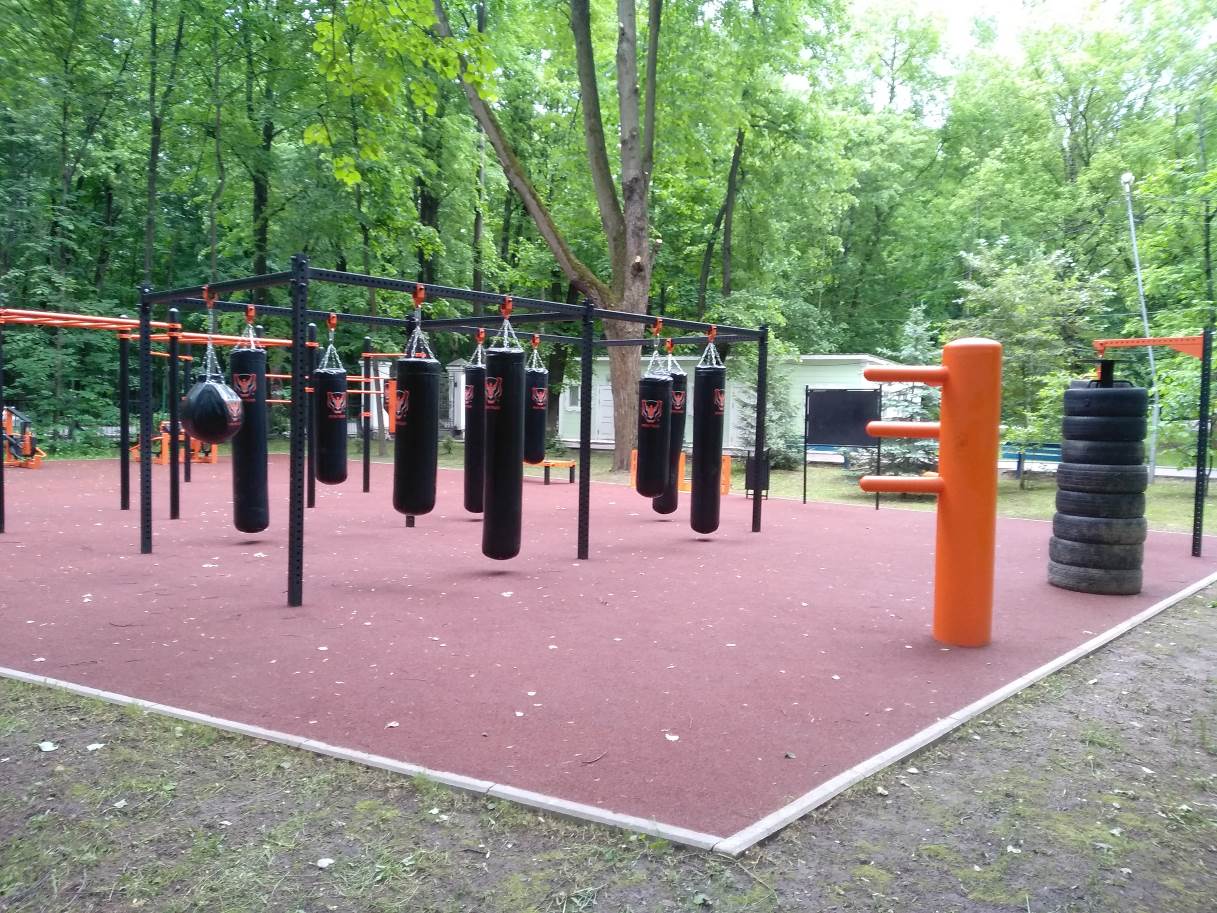

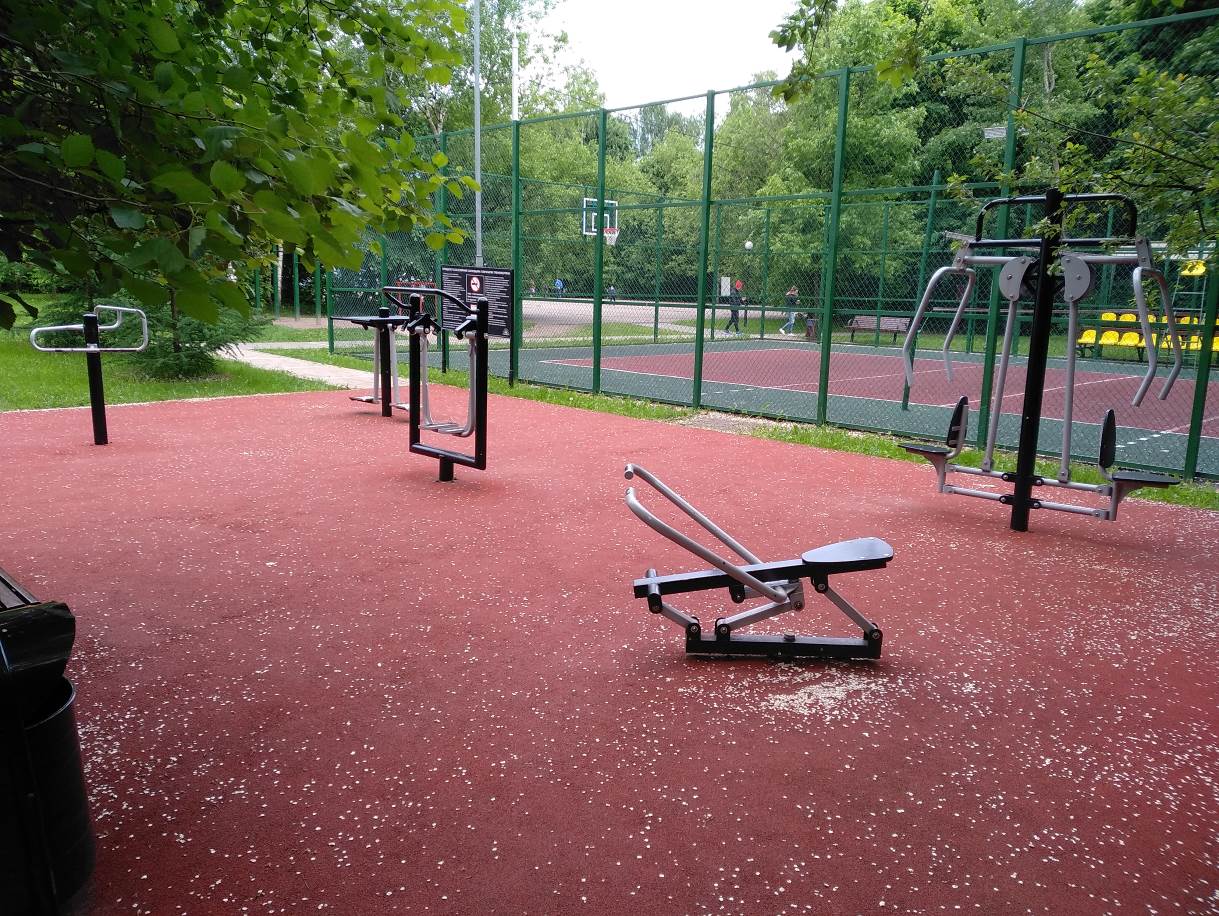

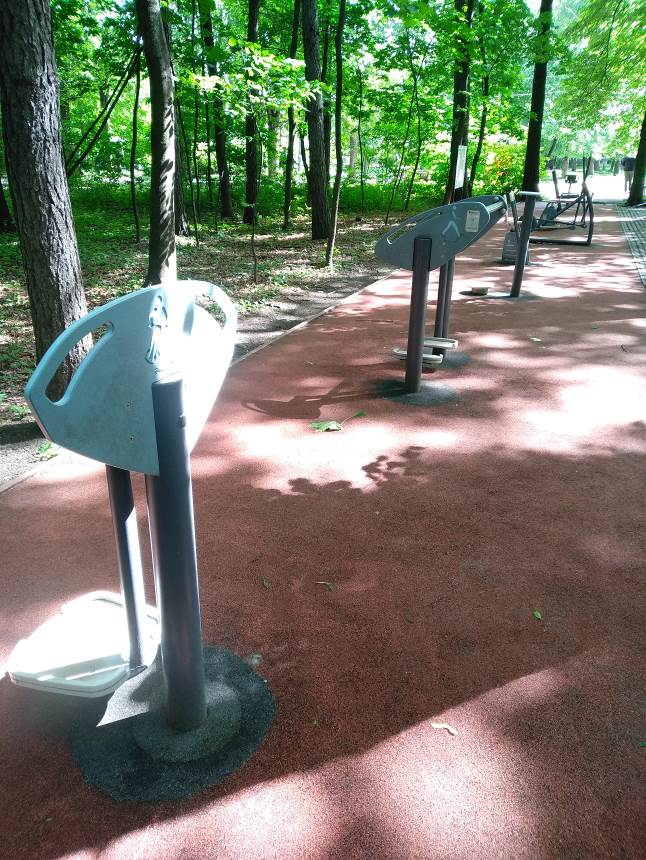

Фото 14 Площадка с уличными тренажерами, М. Тихоновская у школы (3)
Фото 15 Площадка с уличными тренажерами, М. Тихоновская у школы (3)
Отсутствуют мешки антивандальные, подушки на стену wall mount
Фото 16 Детская площадка Б. Тихоновская, д.18 (39)
Фото 17 Детская площадка Б. Тихоновская, д.18 (39)
Фото 18 Детская площадка Б. Тихоновская, д.18 (39)

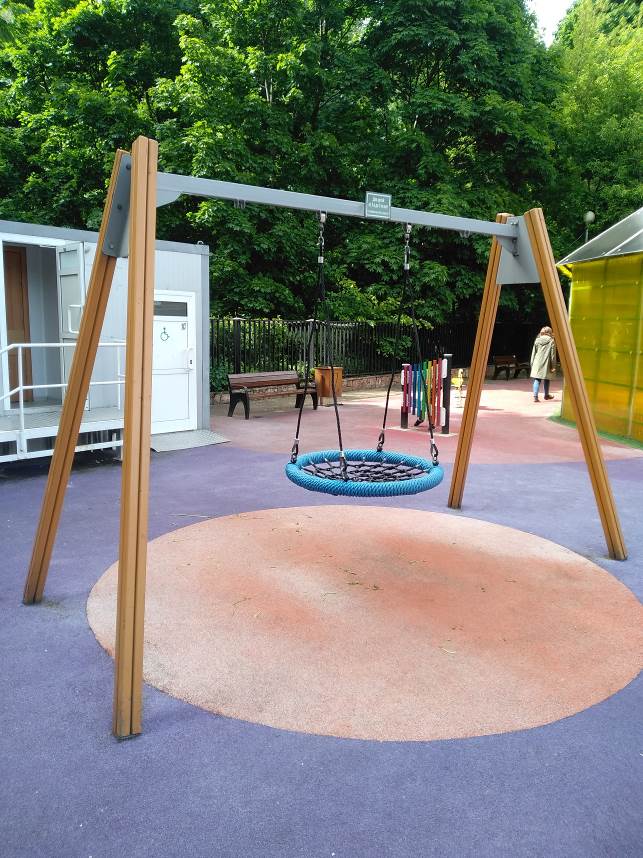

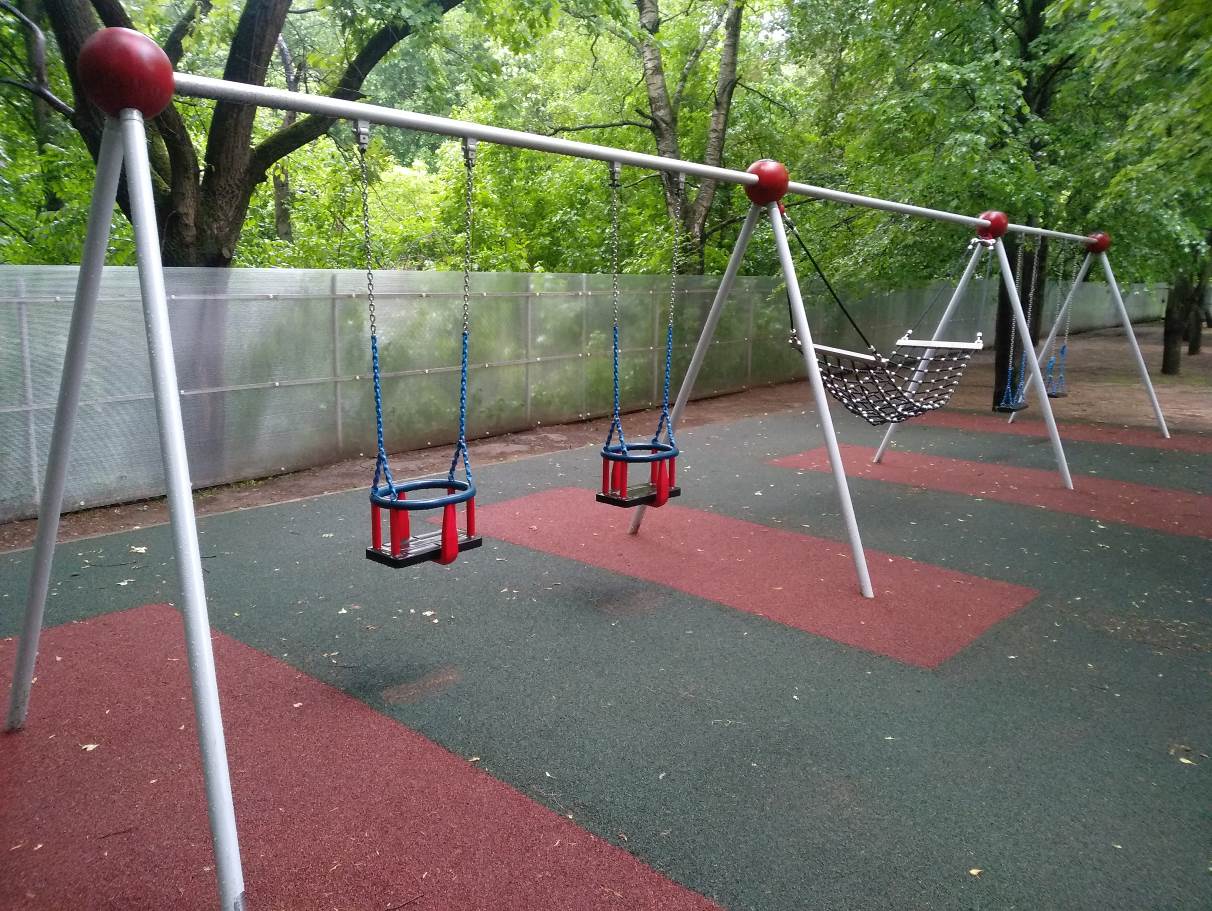

Фото 19 Детская площадка Б. Тихоновская, д.18 (39) качели «Гнездо»

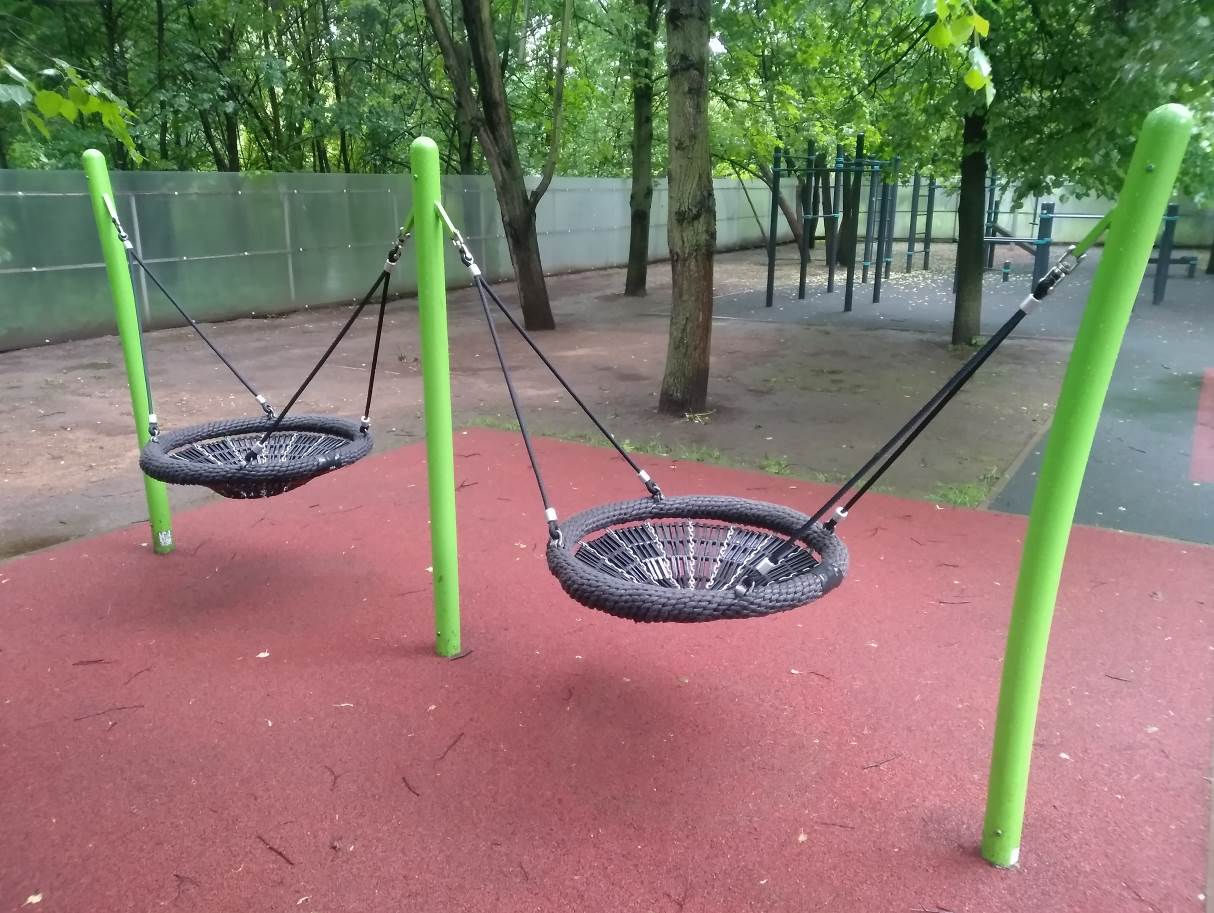

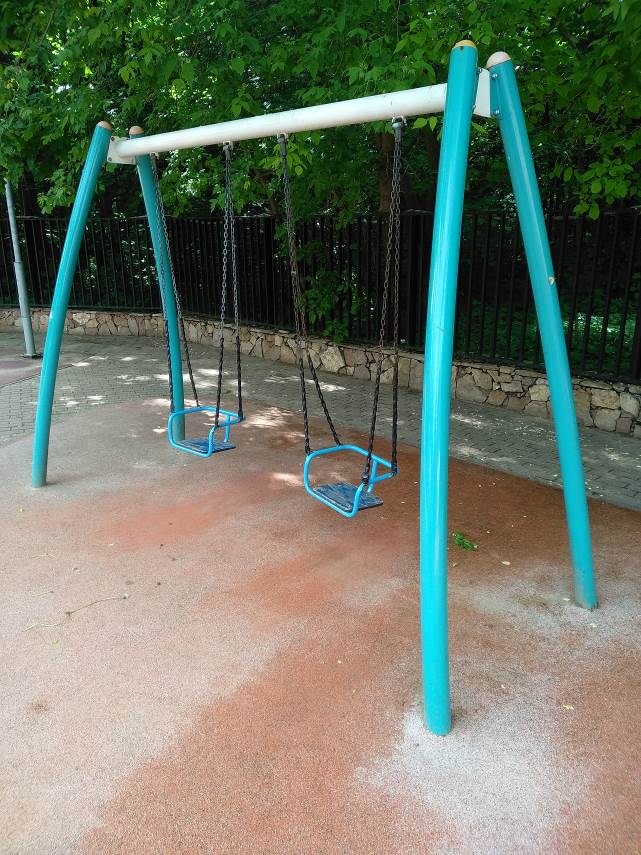

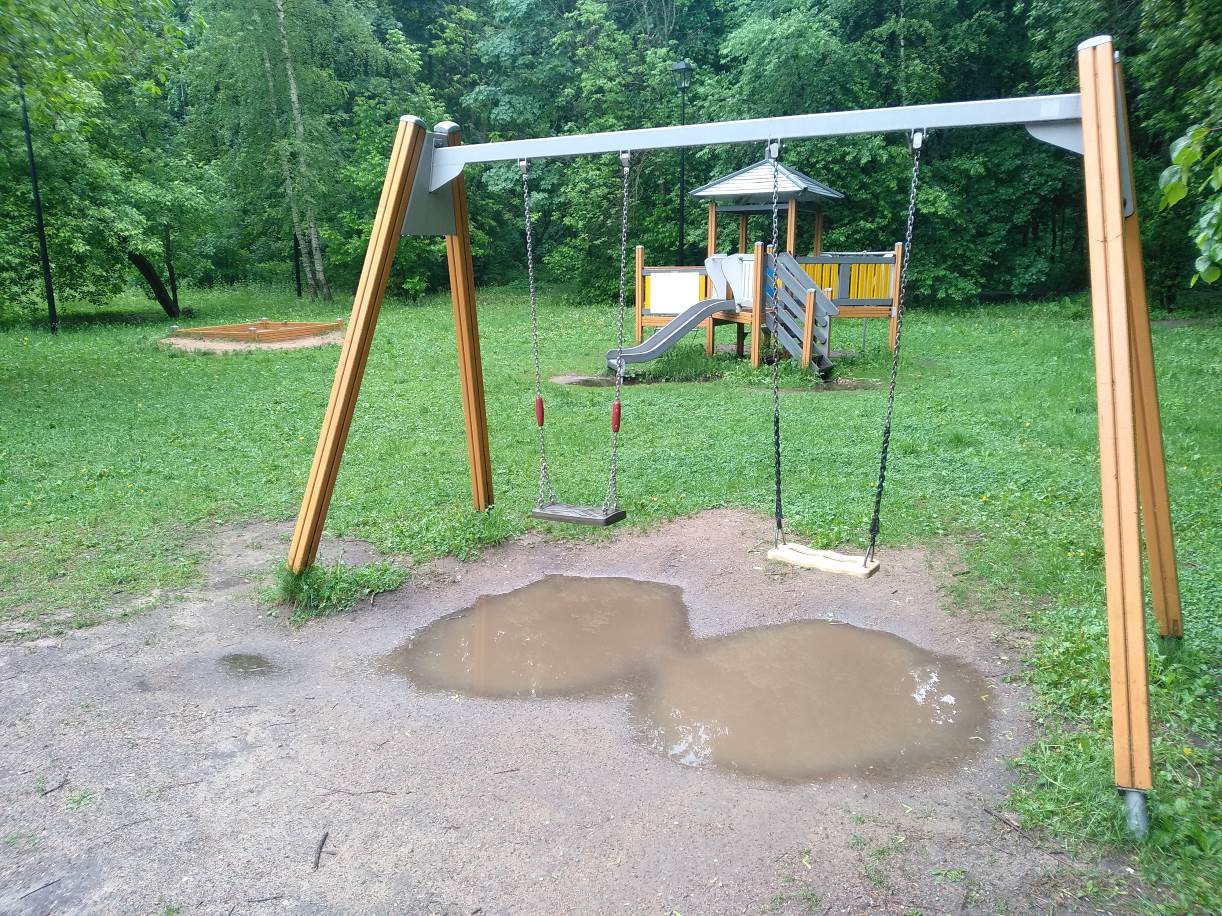

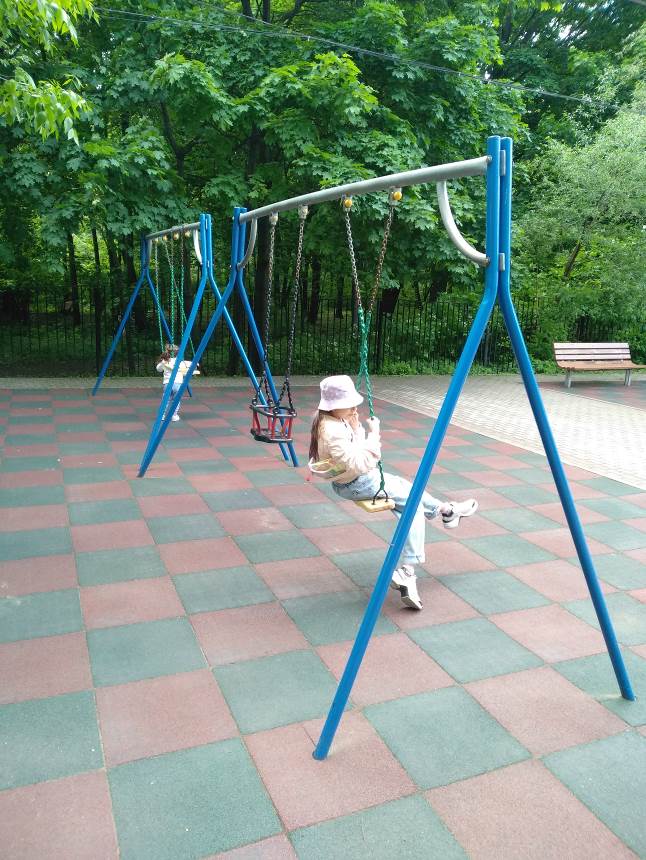

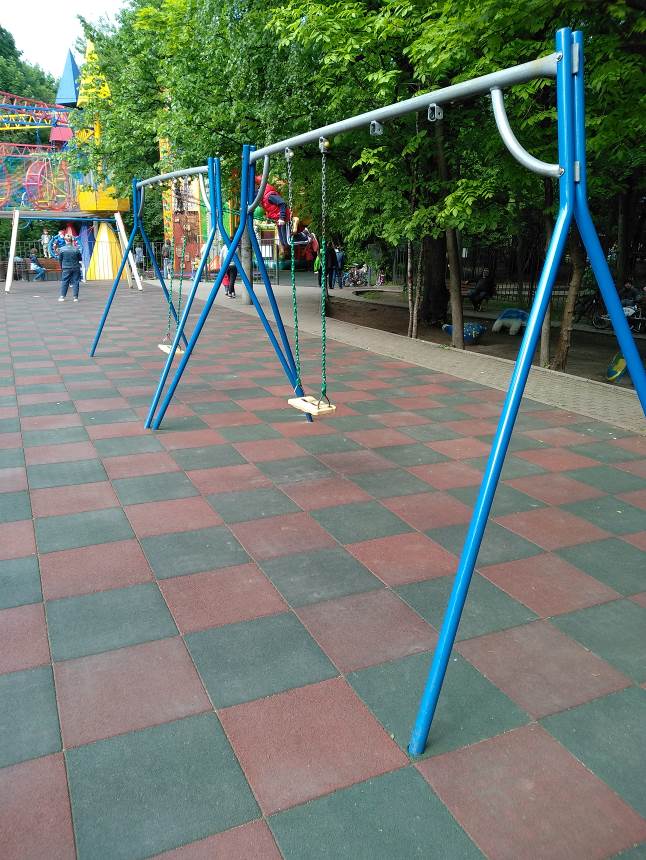

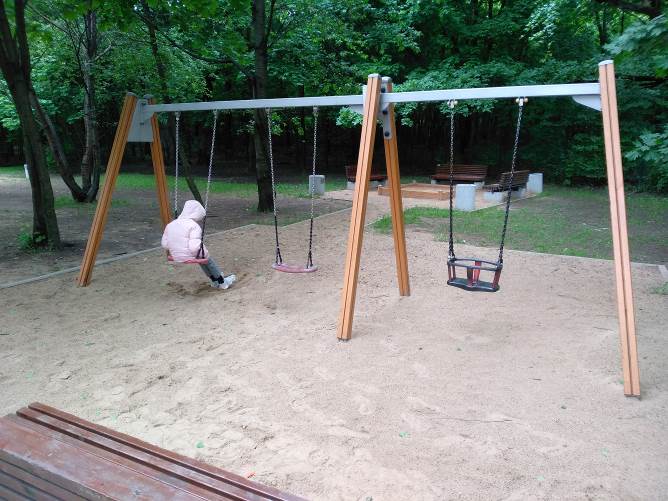

Фото 20 Детская площадка Б. Тихоновская, д.18 (39) качели
Фото 21 Фото 22

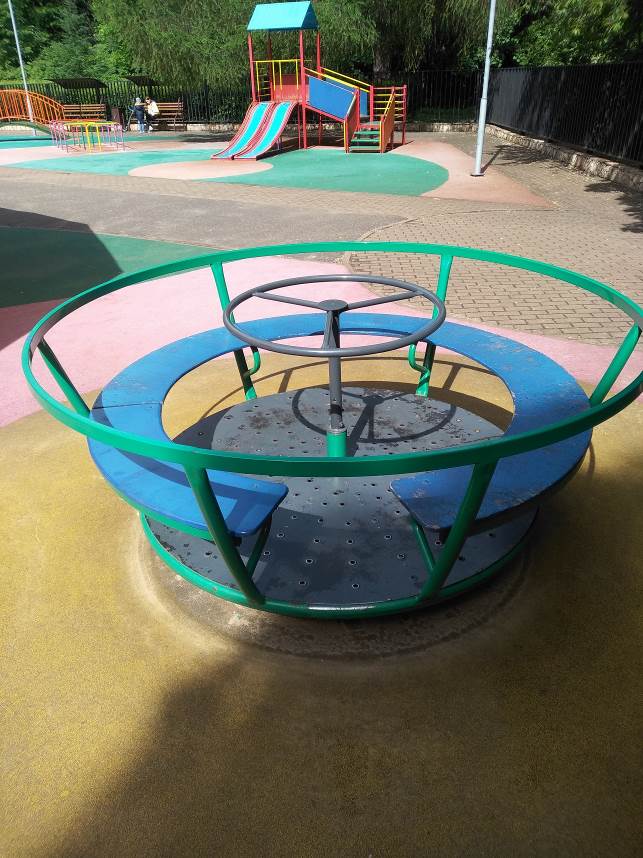

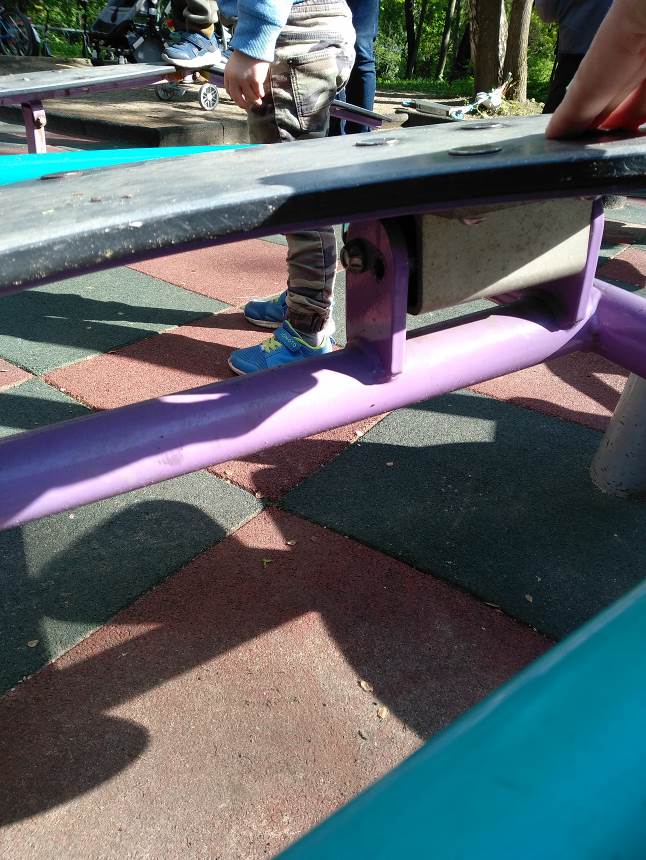

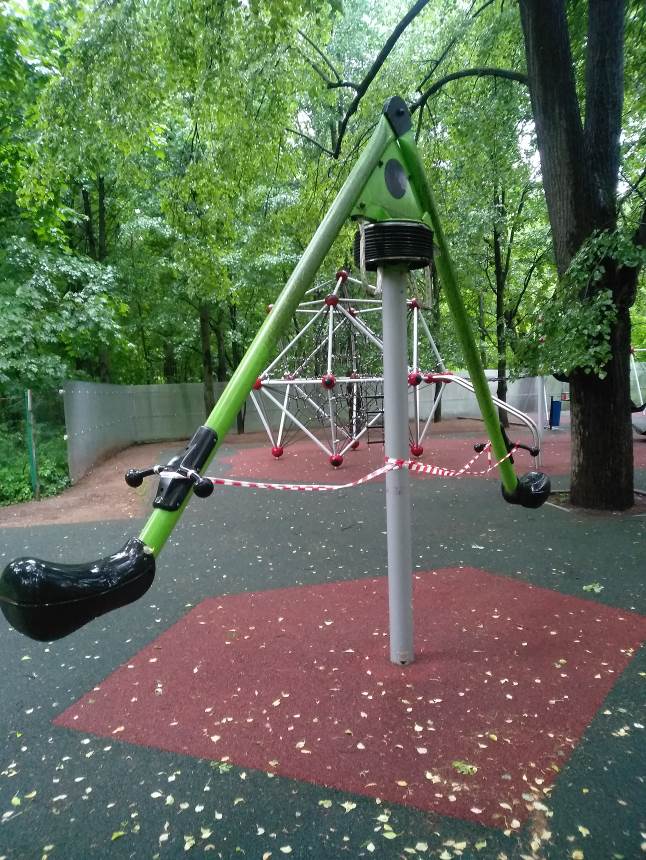

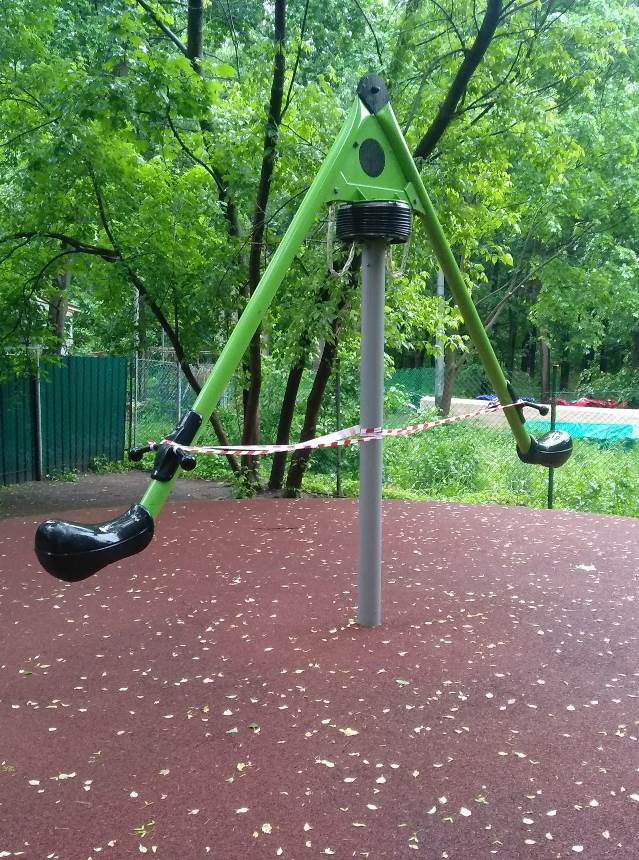

Карусели не эксплуатируются
Фото 23 Workout площадка ул. Б.Тихоновская (27)
Фото 24 Детская площадка №4 около Нижнего Майского пруда (39)
Фото 24 Детская площадка №4 около Нижнего Майского пруда (39)

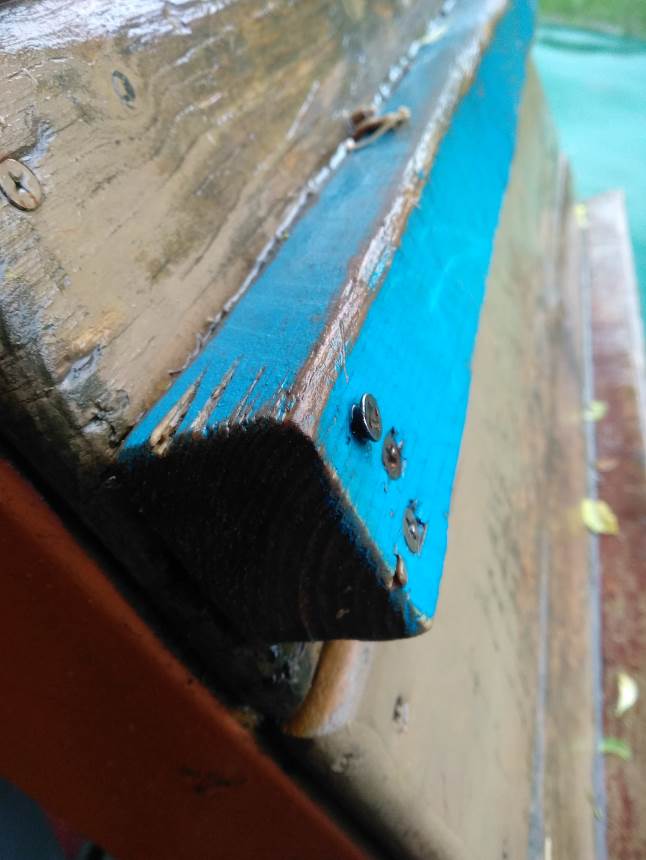

Фото 25 Ослабление прочности доски ограждения Фото 26 Саморез выступает из плоскости

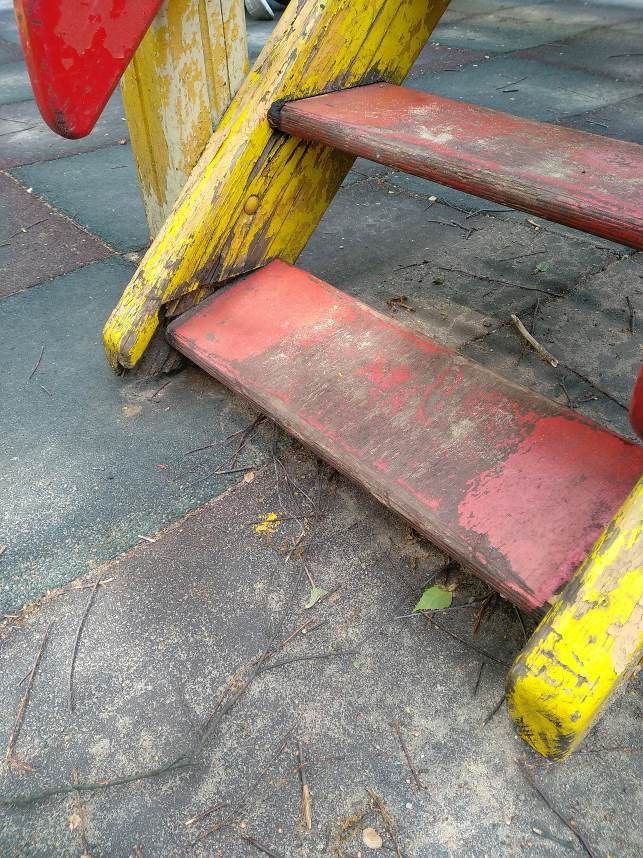

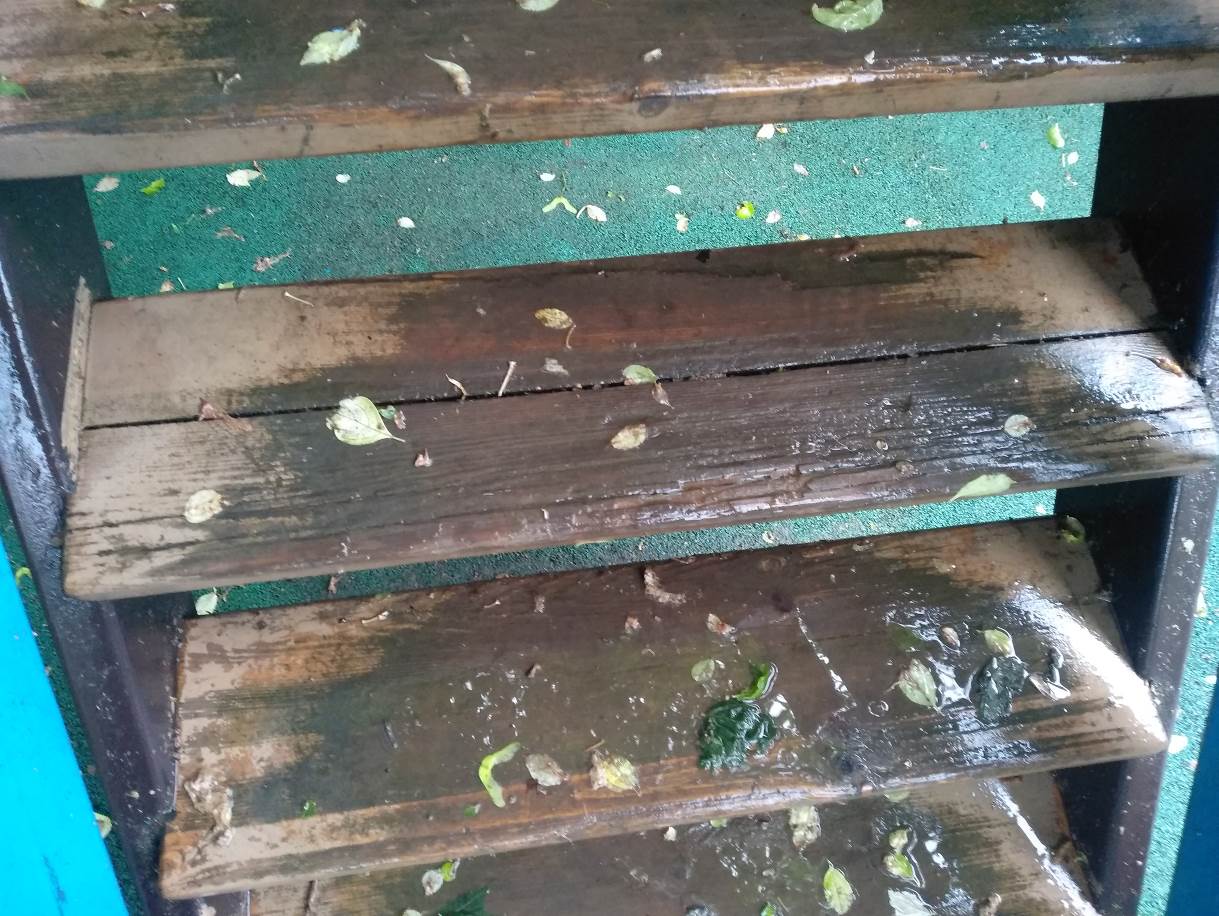

Фото 27 Расслоение, неустойчивость ступени

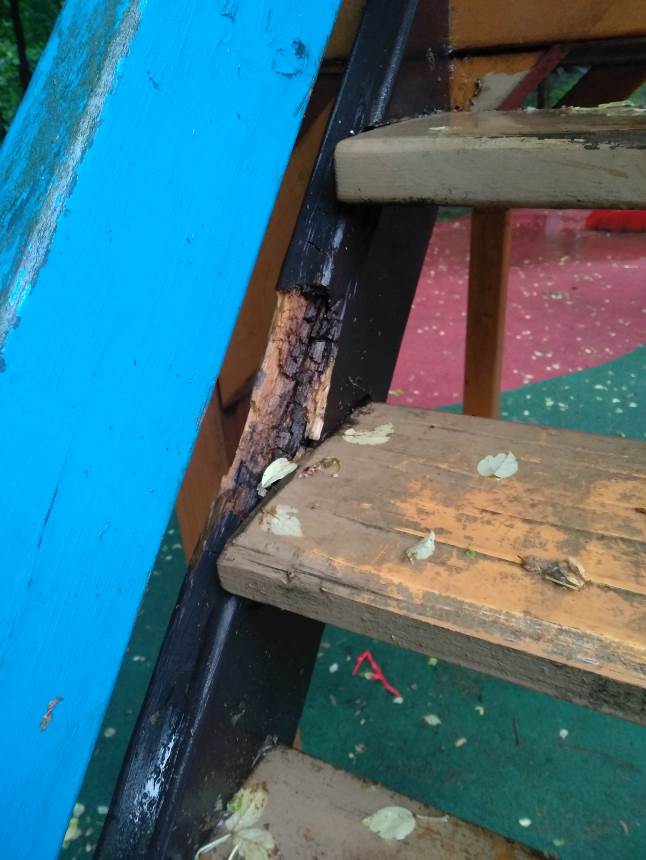

Фото 28 Отсутствуют крепления Фото 29 Трухлявые элементы тетивы лестницы

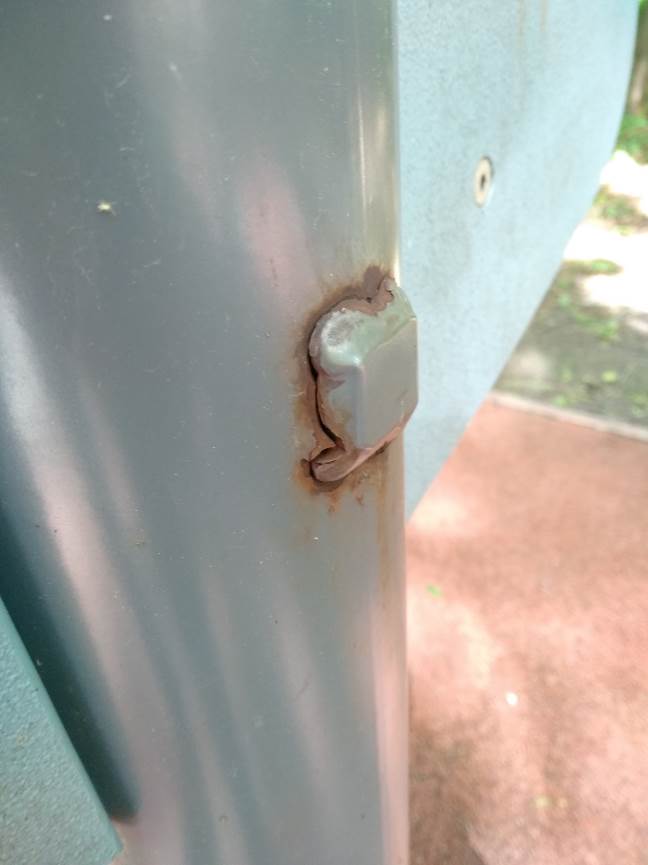

Фото 30 Выступают края болтов
Фото 31 Трухлявость, потертость деревянных элементов

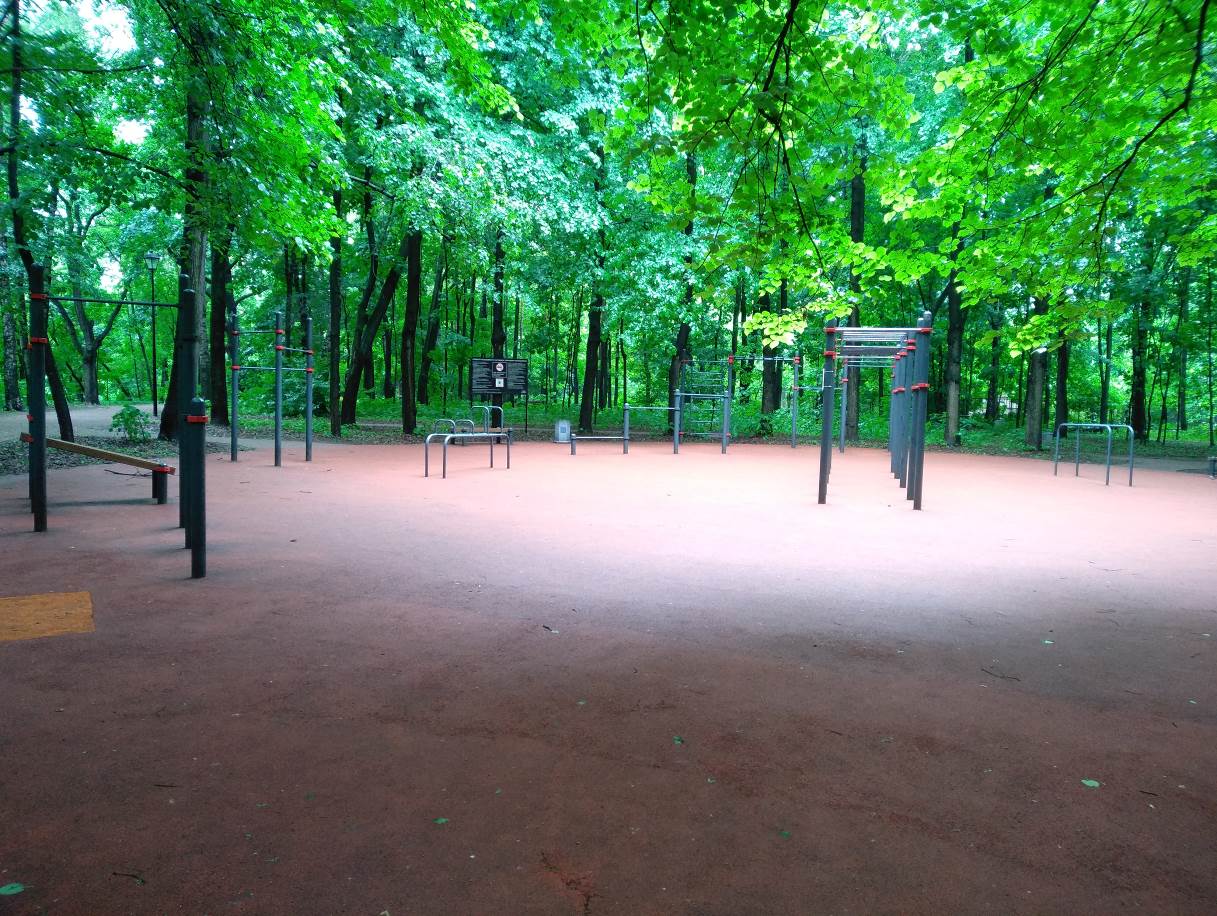

Фото 32 Workout площадка возле Большого Путяевского пруда (11)
Фото 33 Workout площадка возле Большого Путяевского пруда (11)
Фото 34 Workout площадка возле Большого Путяевского пруда (11)

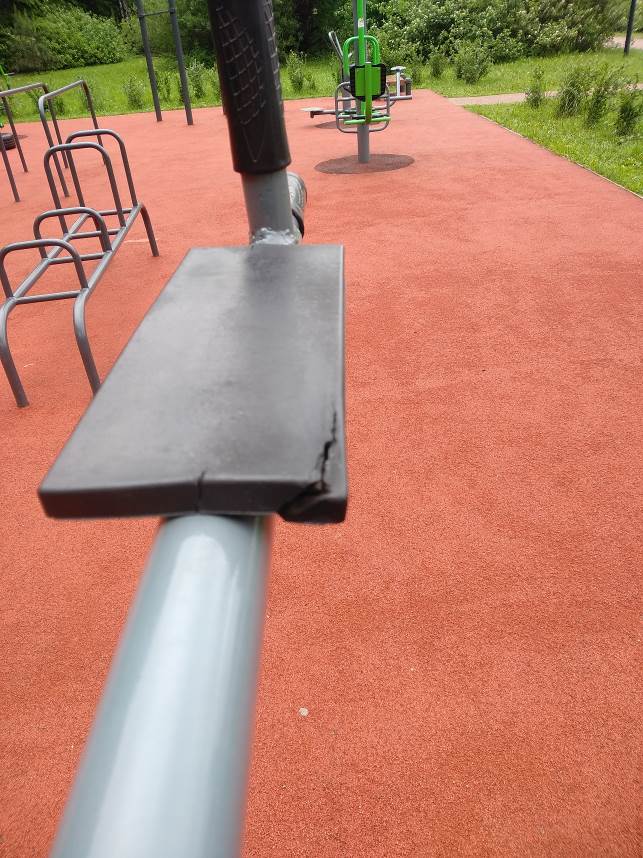

Фото 35 Отслоение краски, следы ржавчины Фото 36 Порван резиновый подлокотник

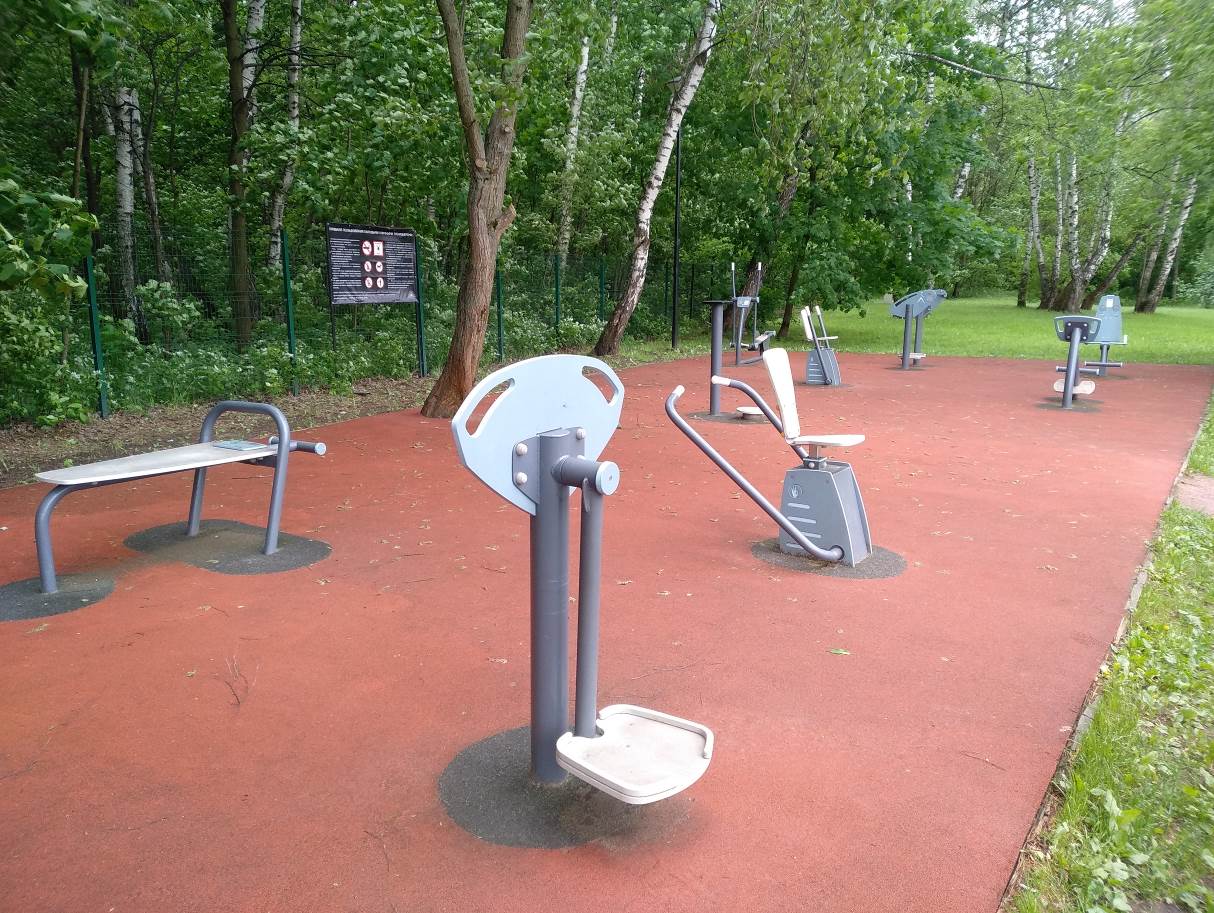

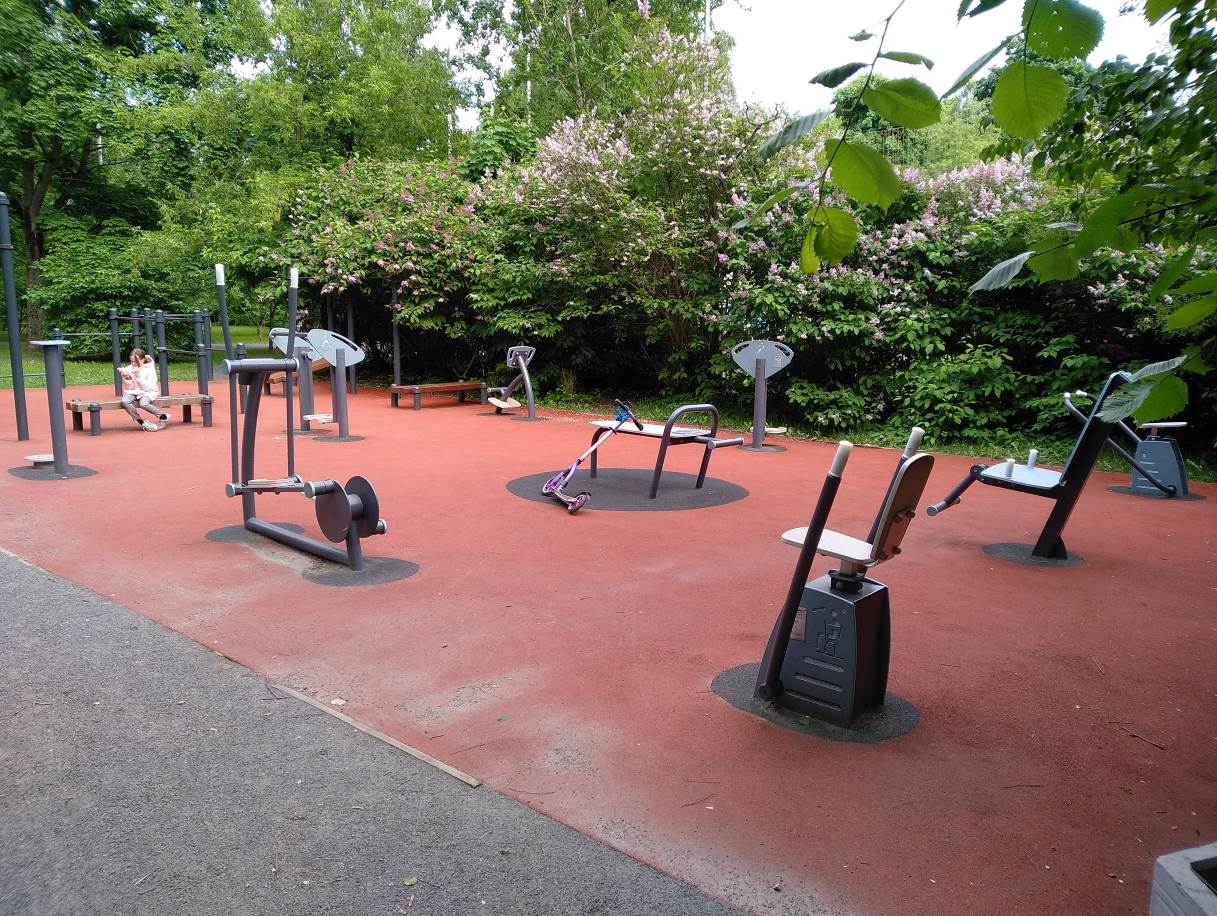

Фото 37 Площадка с уличными тренажерами возле Большого Путяевского пруда (6)
Фото 38 Площадка с уличными тренажерами возле Большого Путяевского пруда (6)

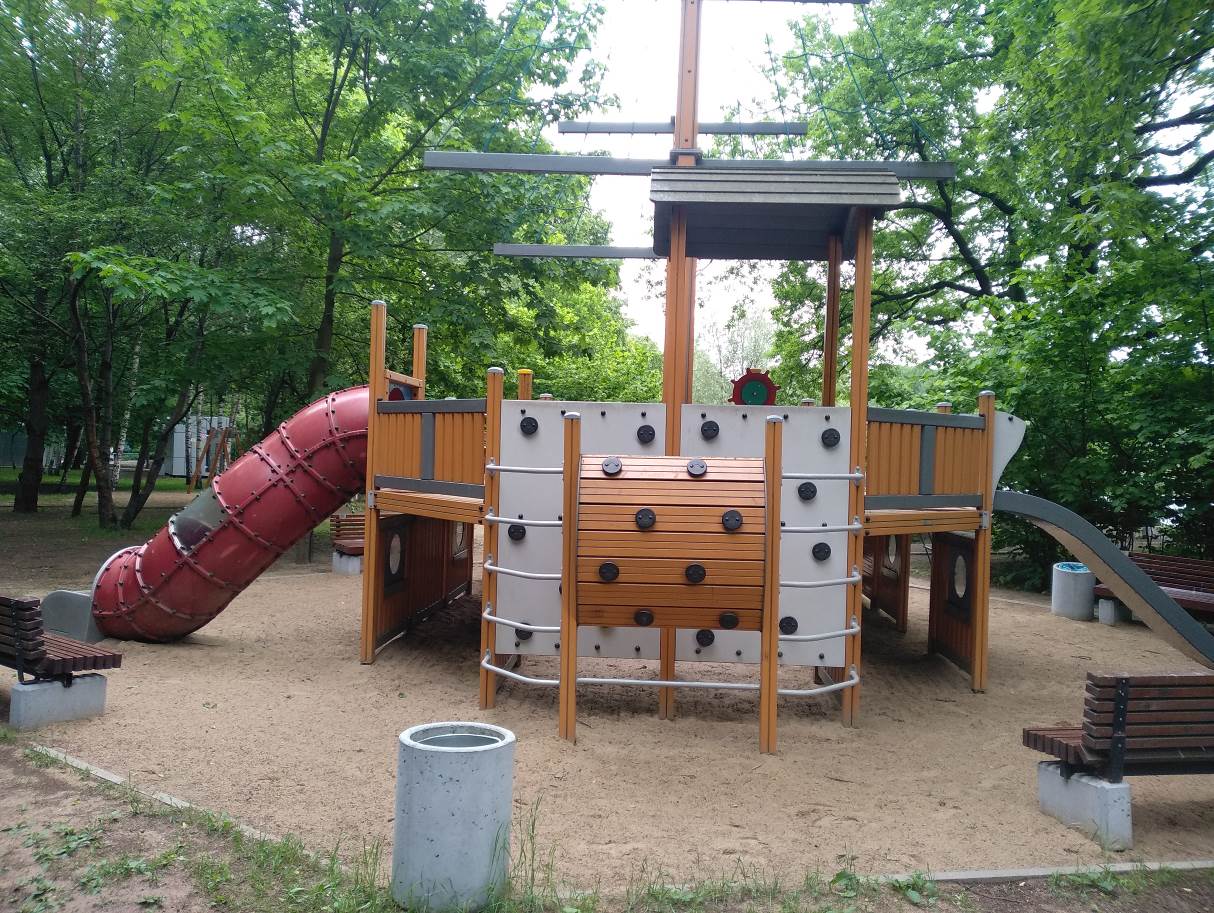

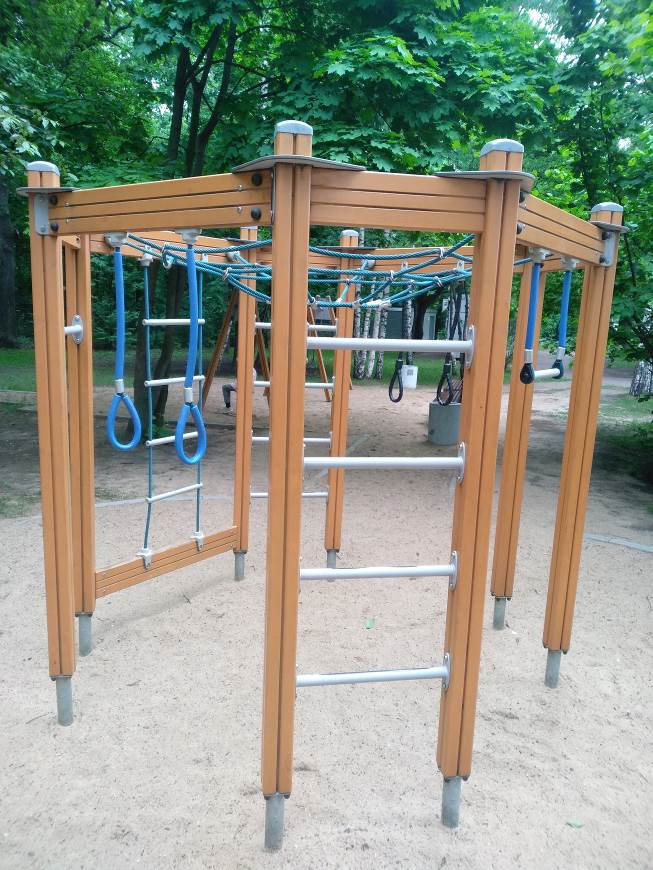

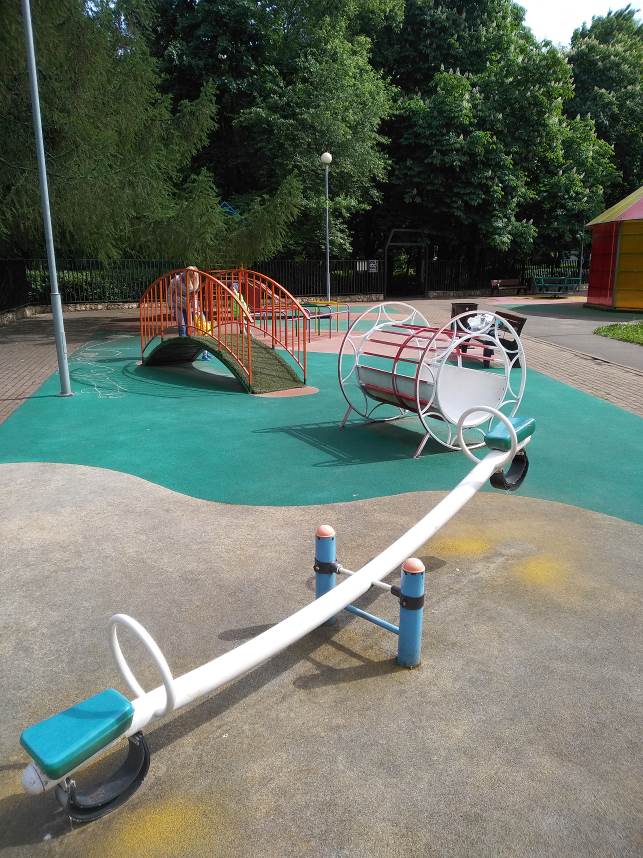

Фото 39 Детская площадка №1 около Большого Путяевского пруда, юг (35)

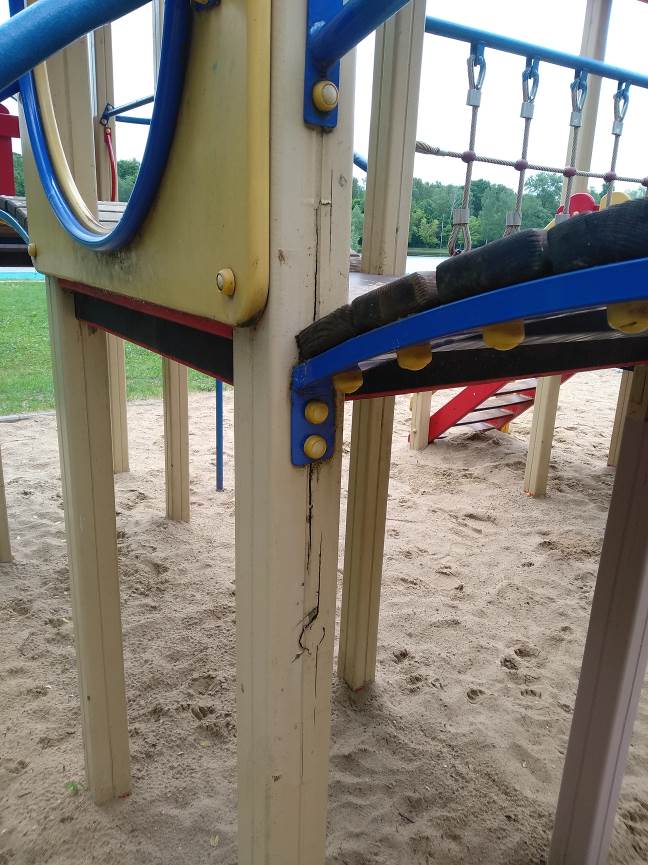

Фото 40 Расслоение бруса стойки комплекса в месте крепления площадки
Фото 41 Детская площадка №2 около Большого Путяевского пруда, север (36)
Фото 42 Детская площадка №2 около Большого Путяевского пруда, север (36)
Фото 43 Фото 44

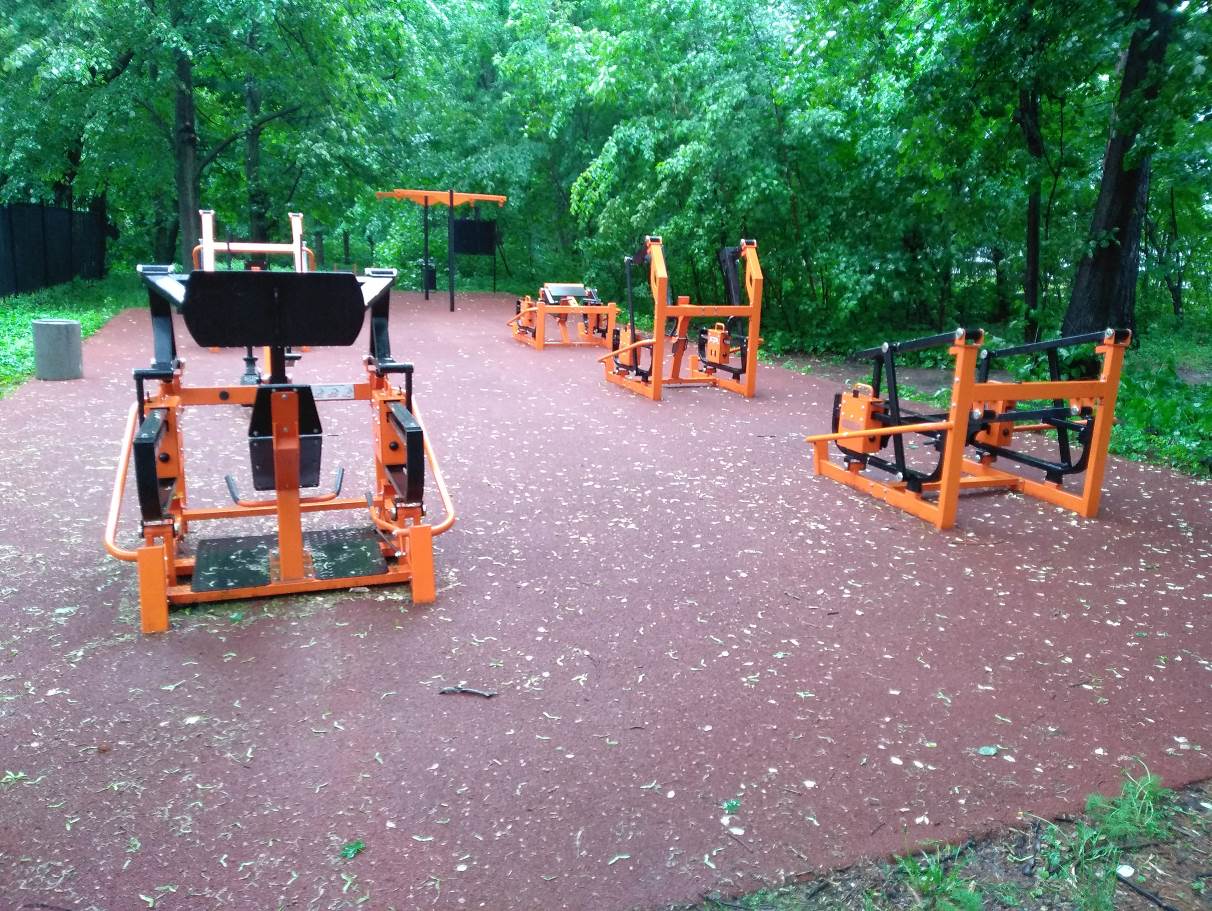

Фото 45 Площадка с уличными тренажерами 2-й Лучевой просек (4)
Фото 46 Площадка с уличными тренажерами 2-й Лучевой просек (4)

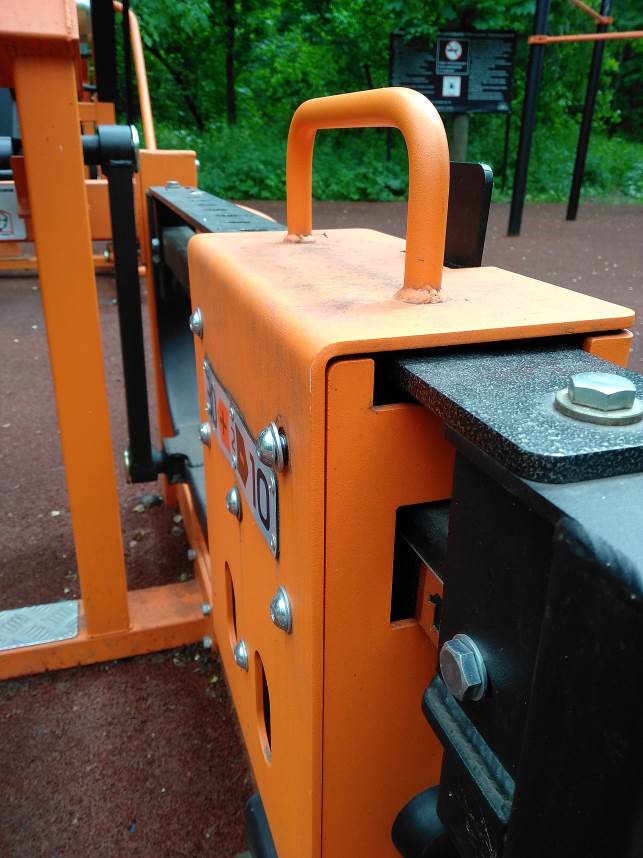

Фото 47 Ослаблены винты грузового блока

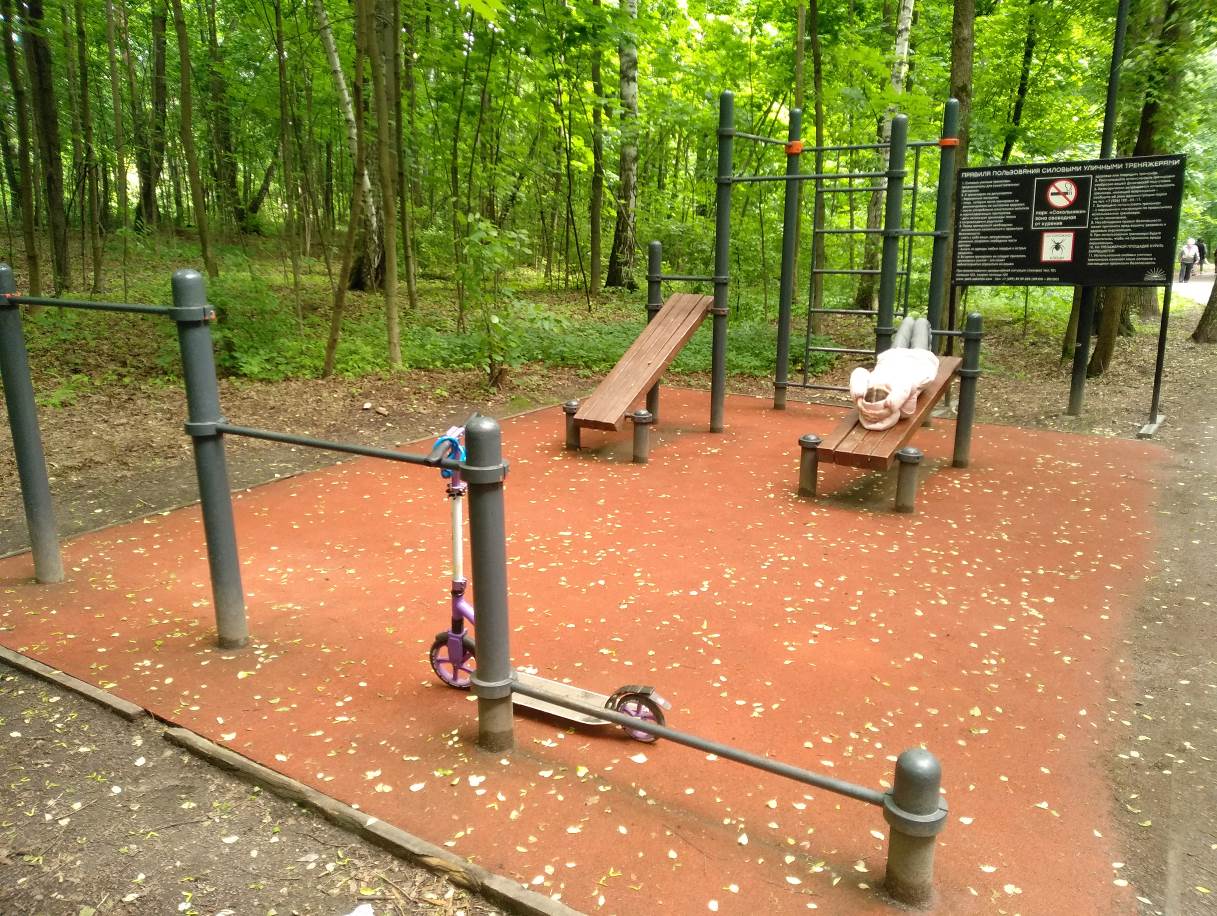

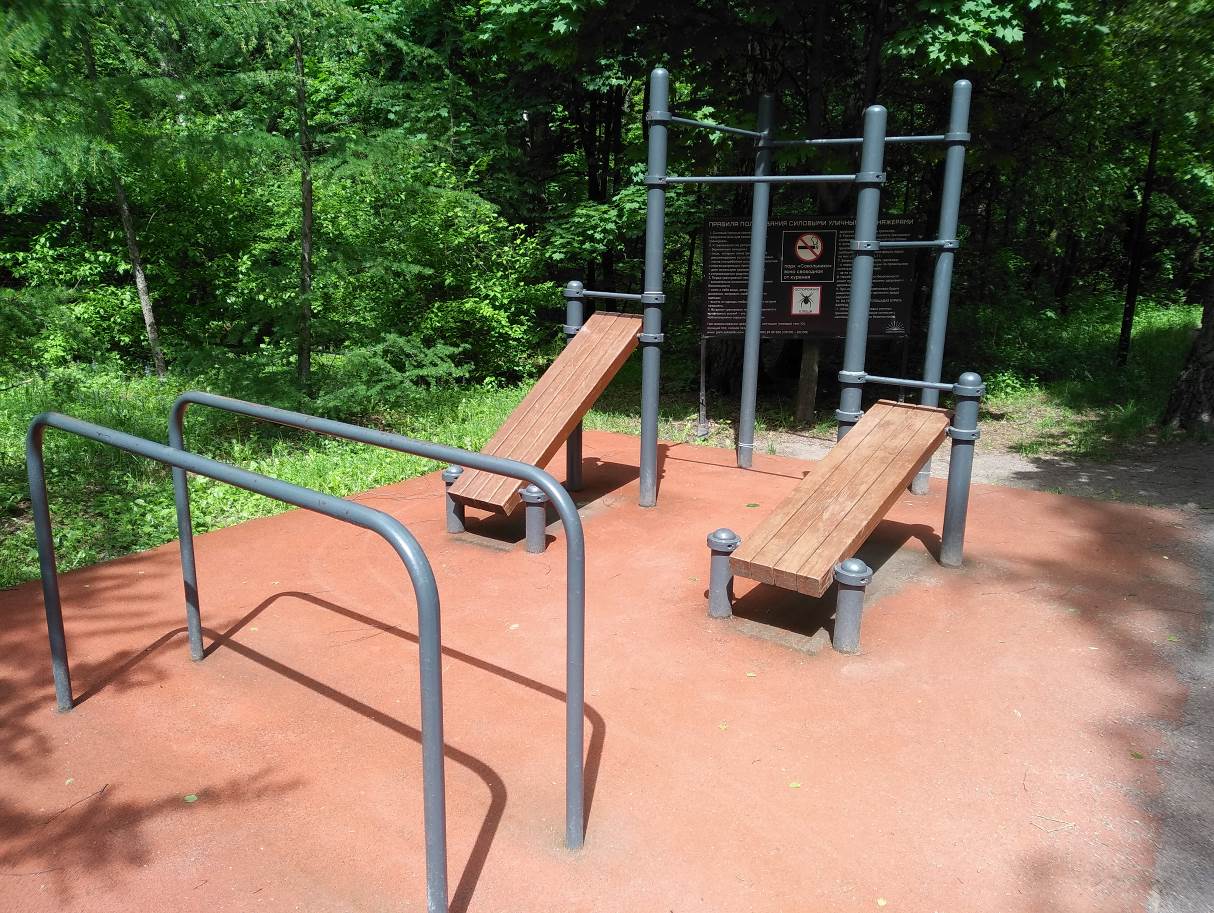

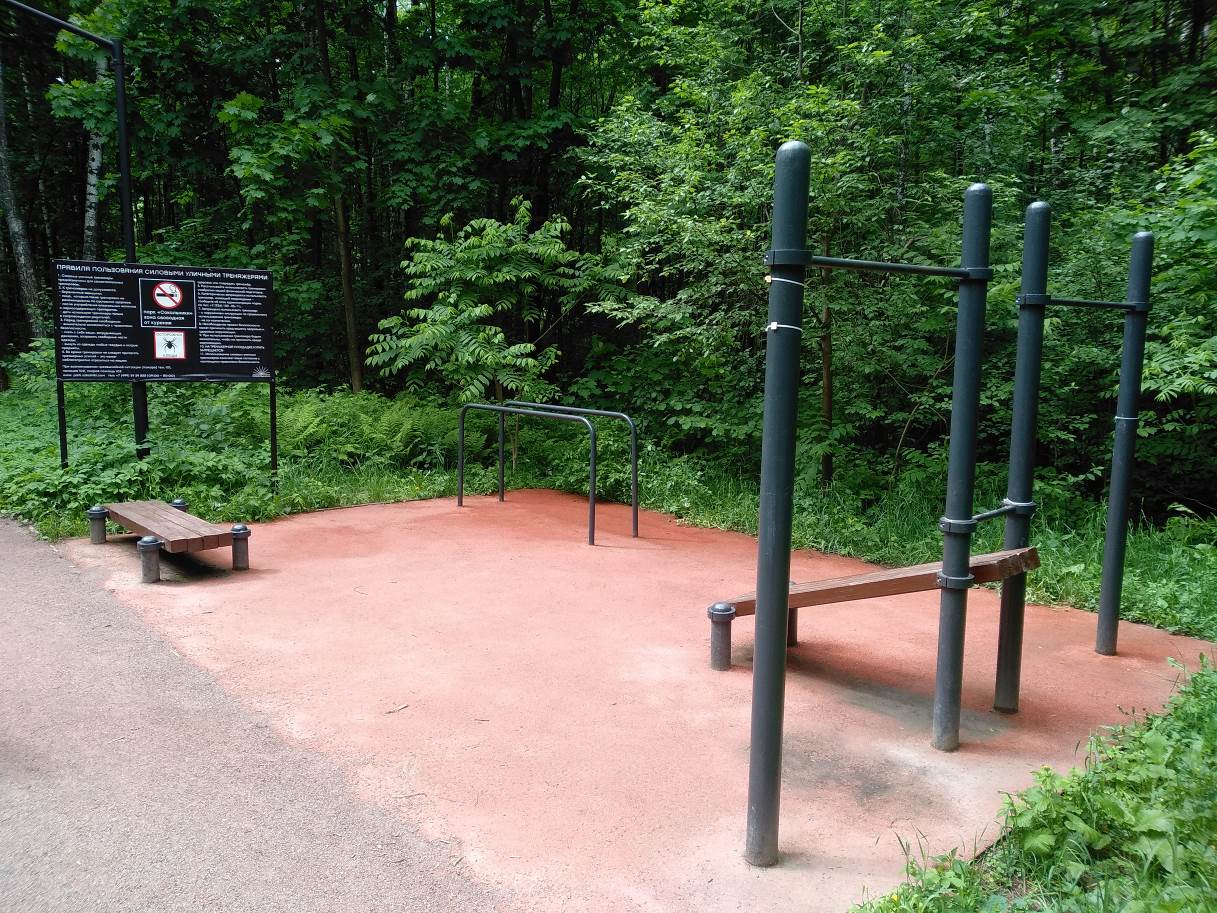

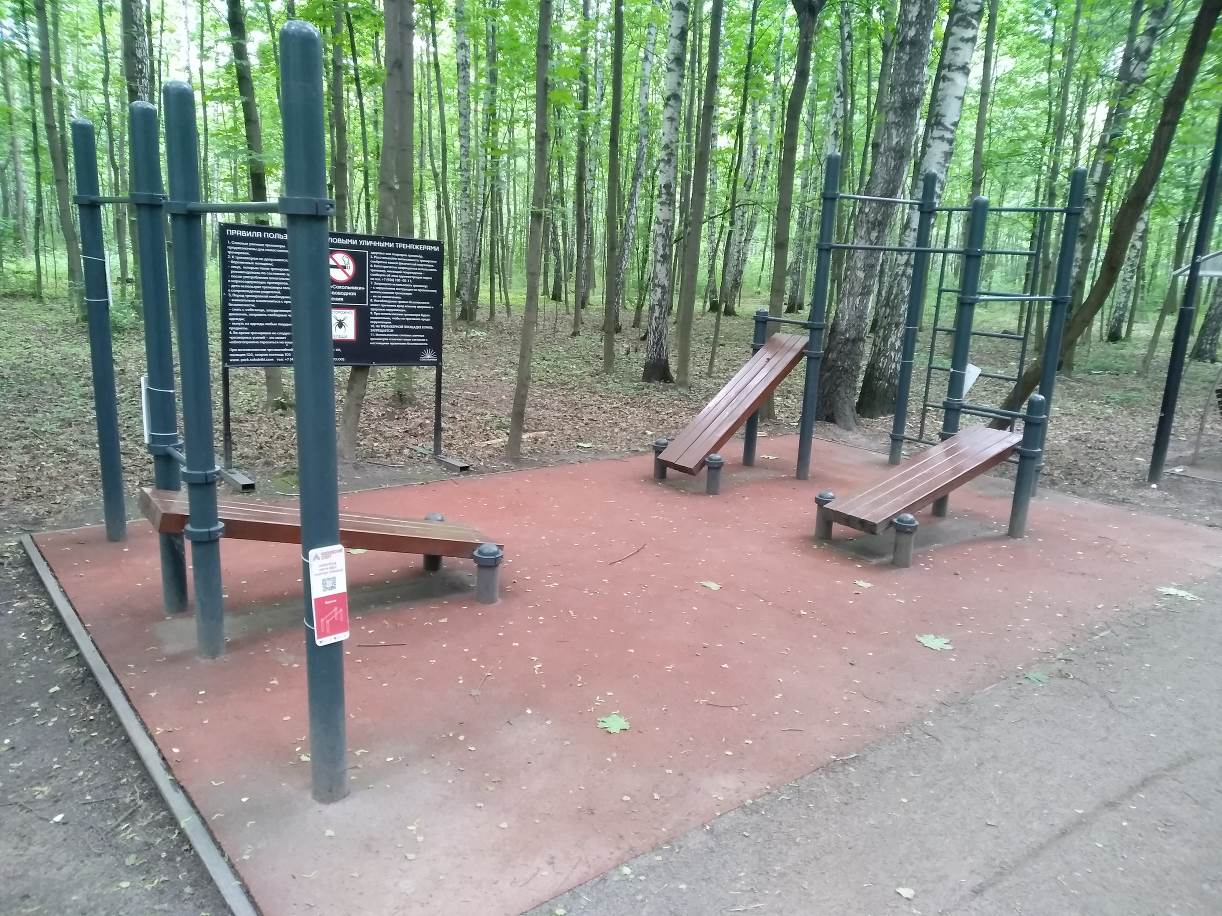

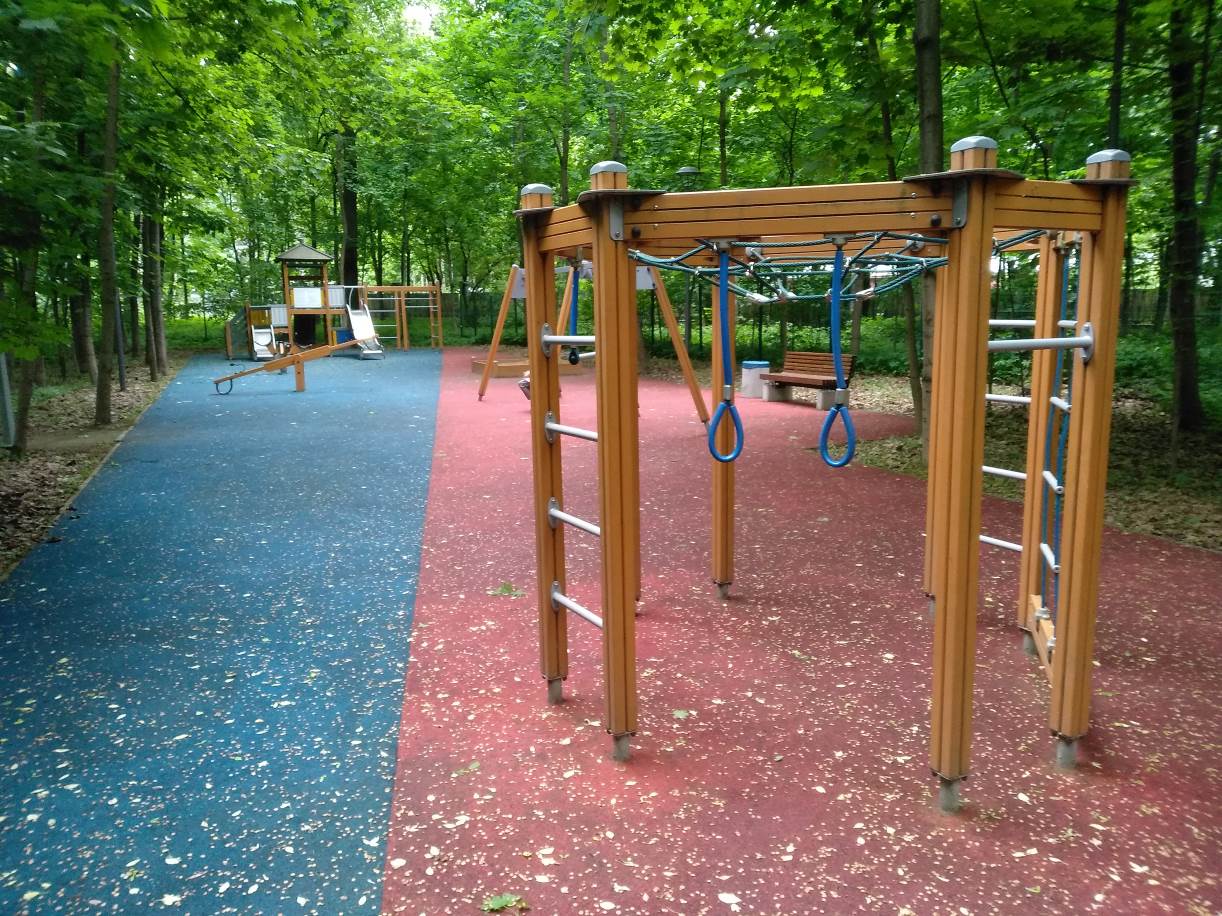

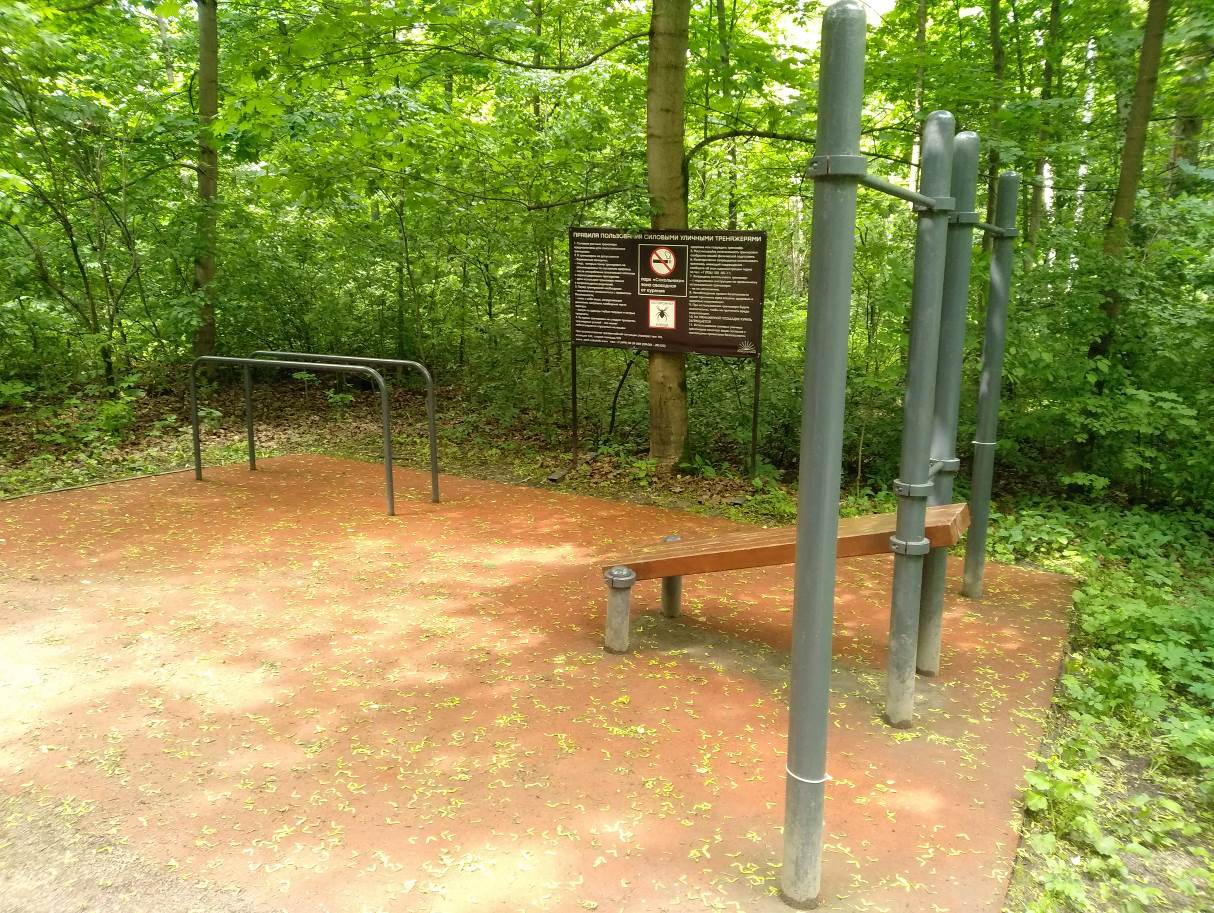

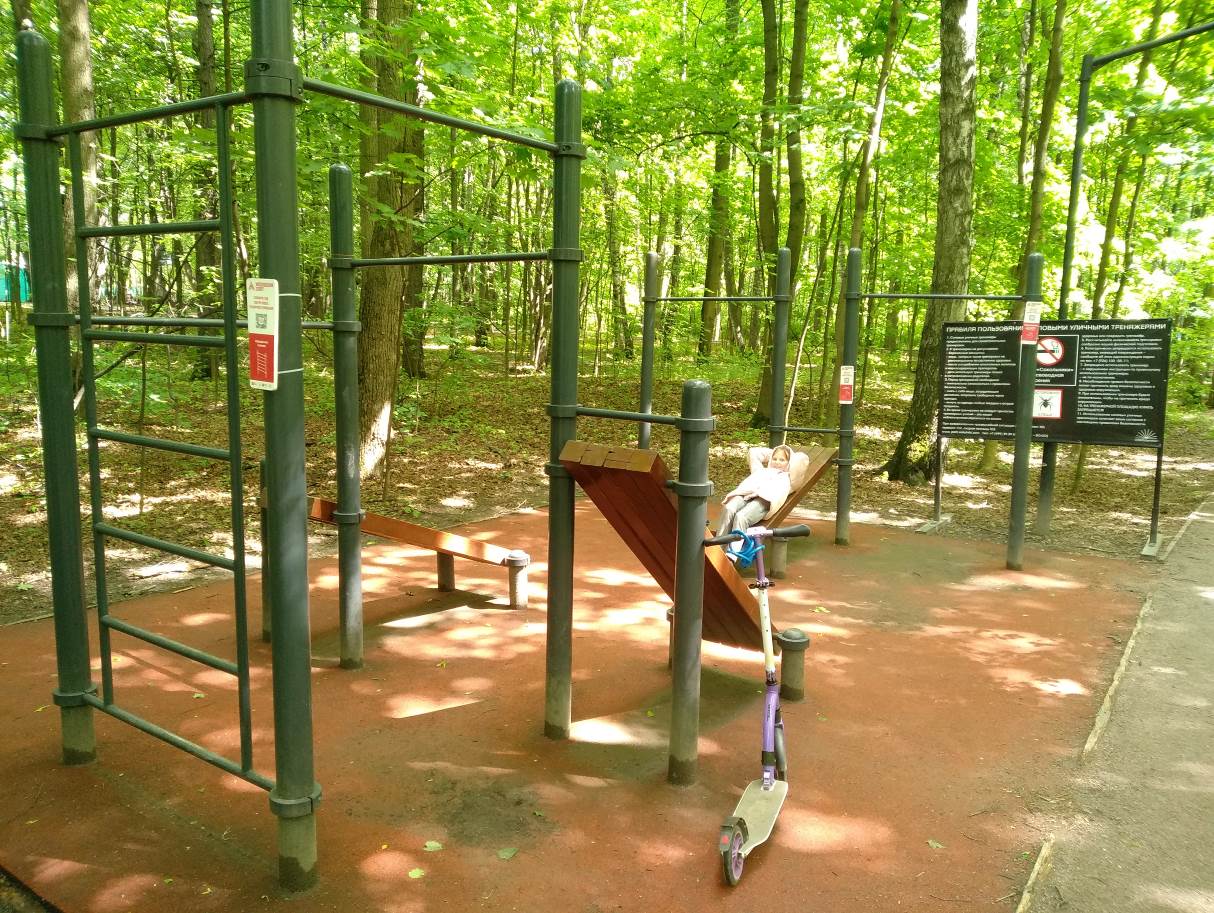

Фото 48 Workout площадка Тропа здоровья 1450метр (18)

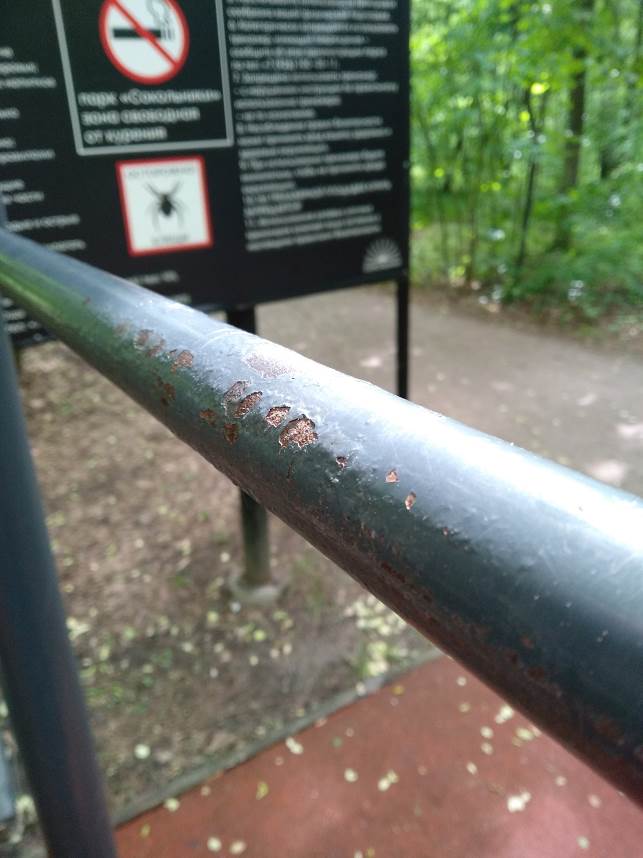

Фото 49 Отслоение краски, следы ржавчины

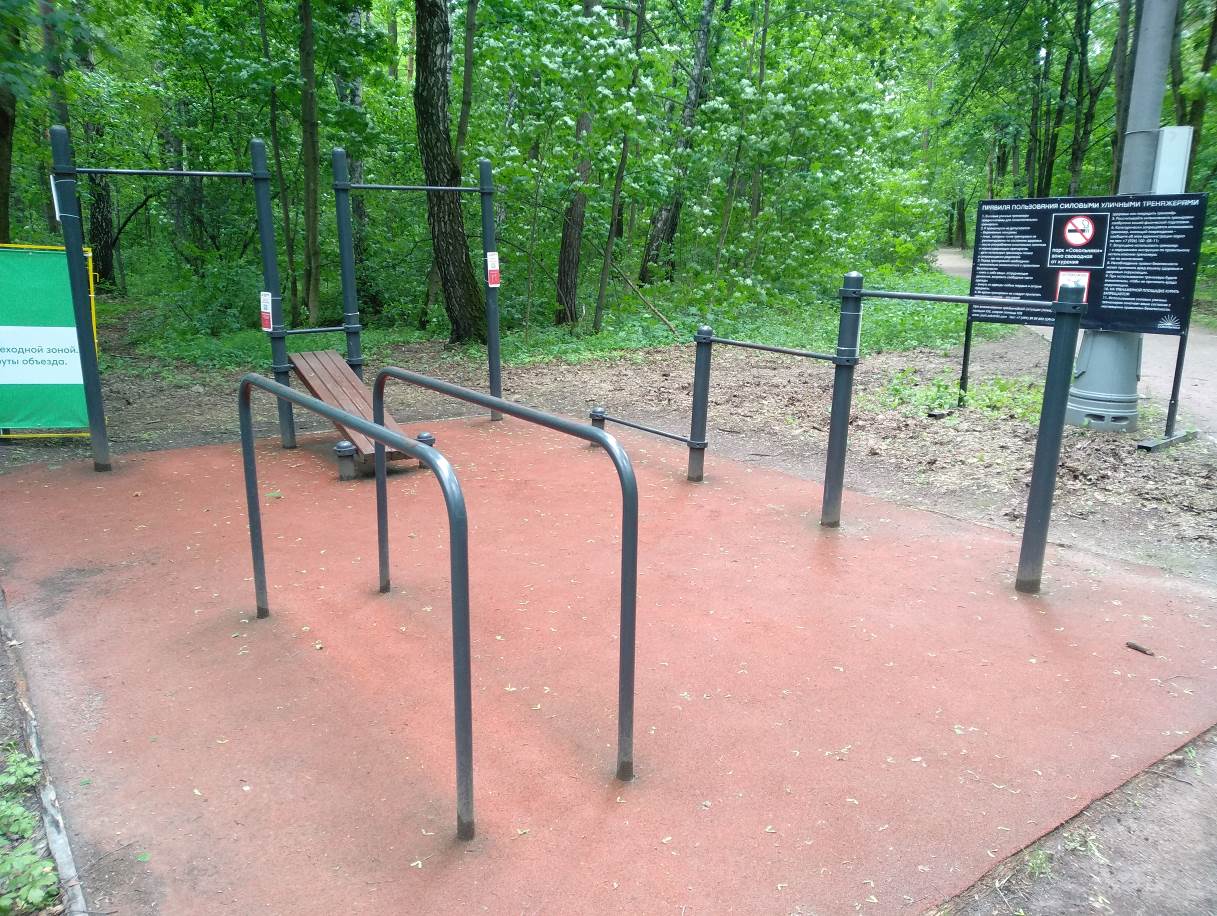

Фото 50 Workout площадка Тропа здоровья 1700метр (17)
Фото 51 Workout площадка Тропа здоровья 1900метр (16)
Фото 52 Workout площадка Тропа здоровья 2100метр (15)

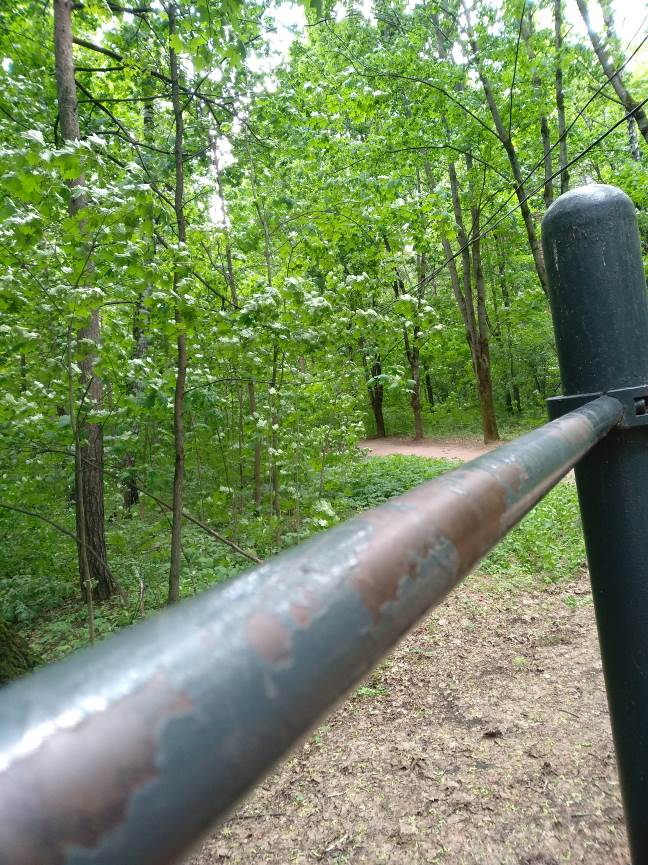

Фото 53 Отслоение краски, следы ржавчины
Фото 54 Workout площадка Тропа здоровья 2350метр (14)
Фото 55 Отслоение краски, следы ржавчины
Фото 56 Workout площадка Тропа здоровья 2500метр (13)
Фото 57 Фото 58
Отслоение краски, следы ржавчины

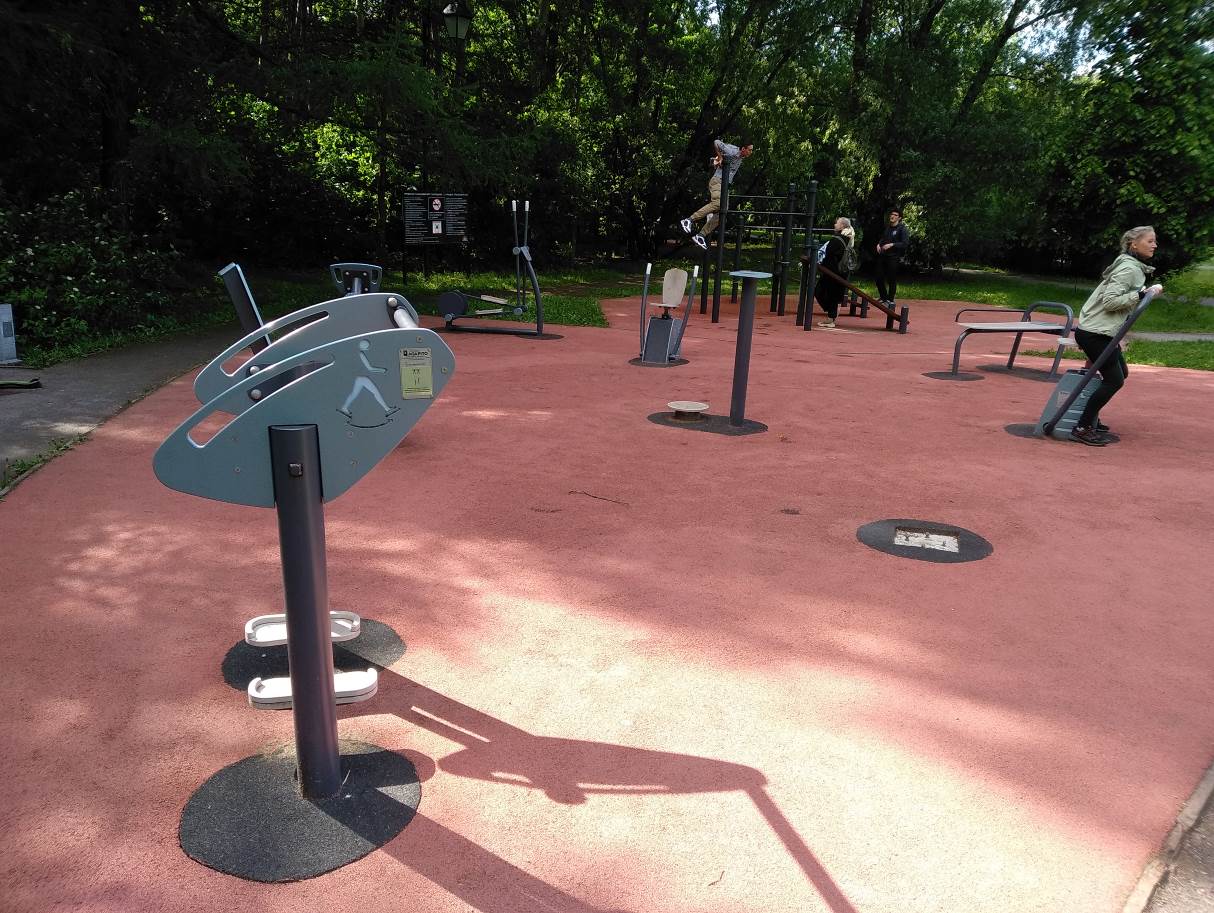

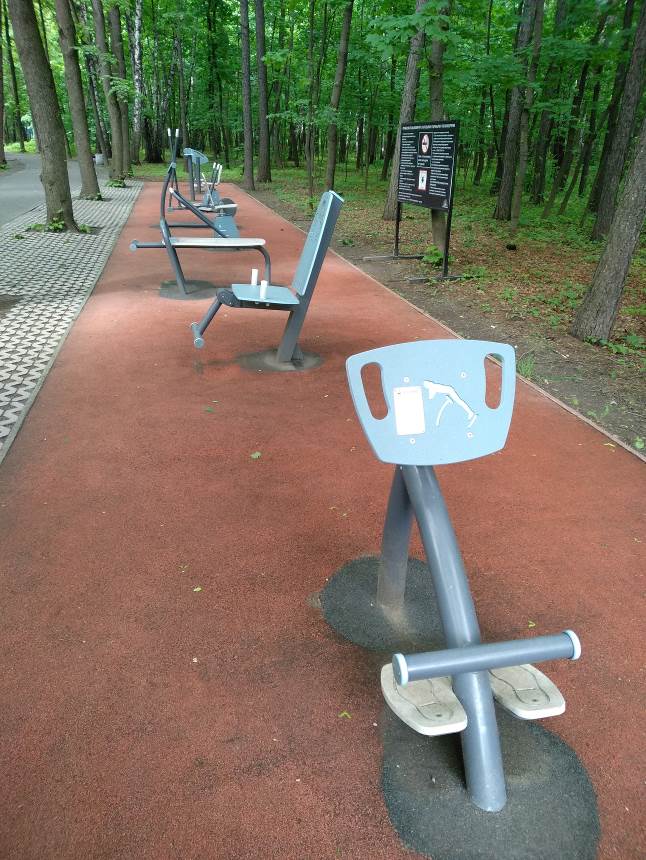

Фото 59 Площадка с уличными тренажерами Собачий пруд (5)
Фото 60 Площадка с уличными тренажерами Собачий пруд (5)

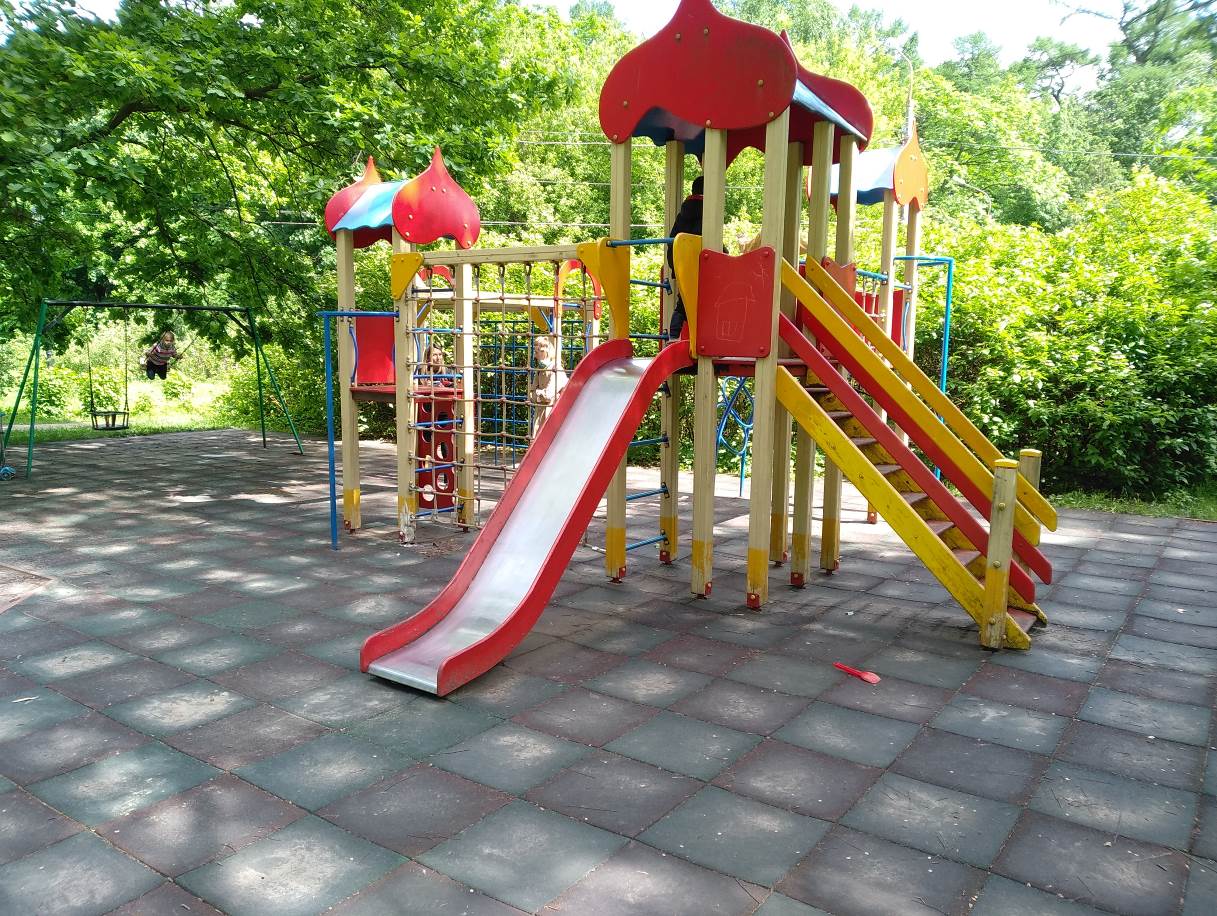

Фото 61 Детская площадка №9 Майский просек, около Симфонической эстрады (32)
Фото 62 Детская площадка №9 Майский просек, около Симфонической эстрады (32)
Фото 63 Фото 64

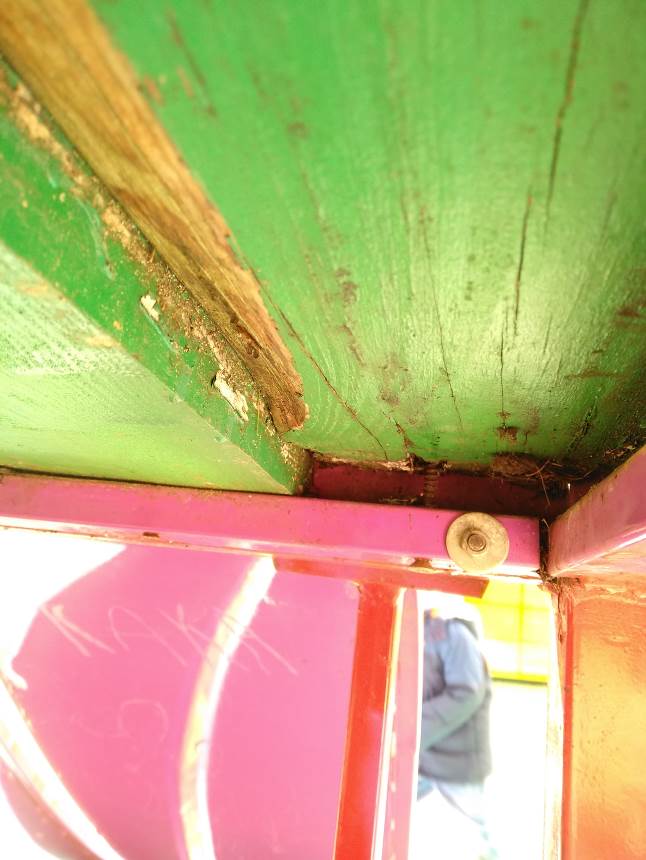

Расслоения, трещины бруса стоек и ригеля
Фото 65 Расслоения бруса ригеля Фото 66 Трухлявые ступень и тетива лестницы

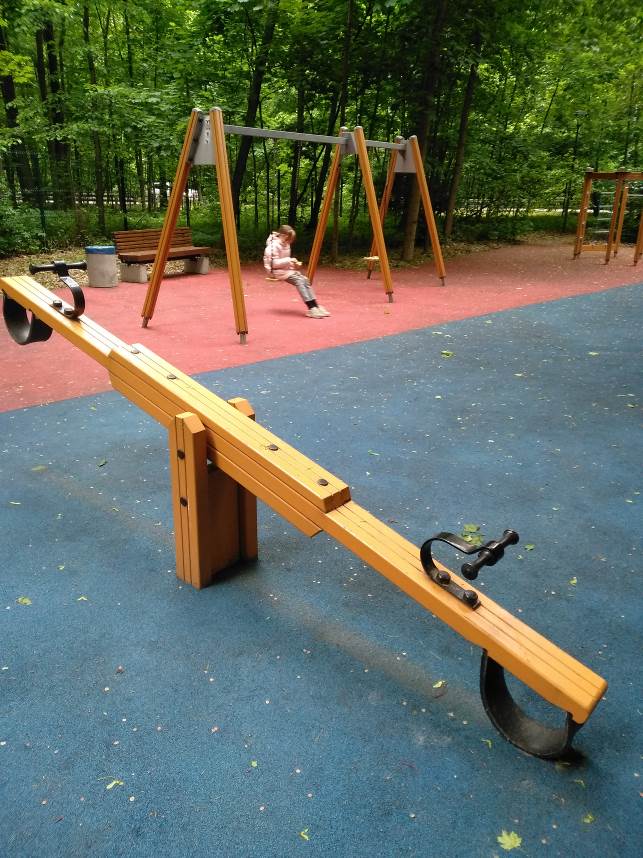

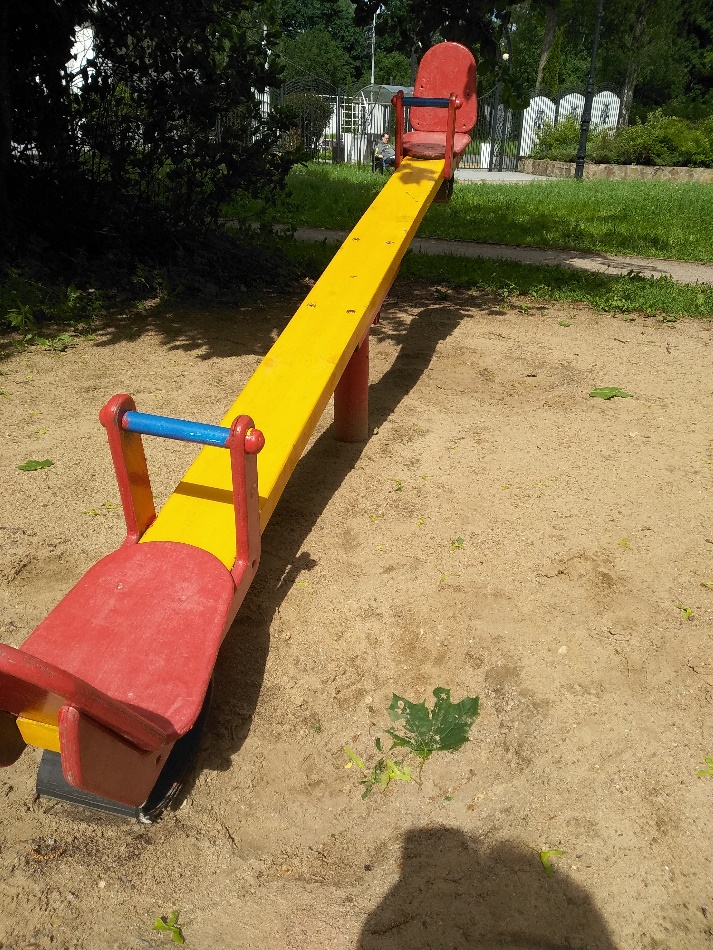

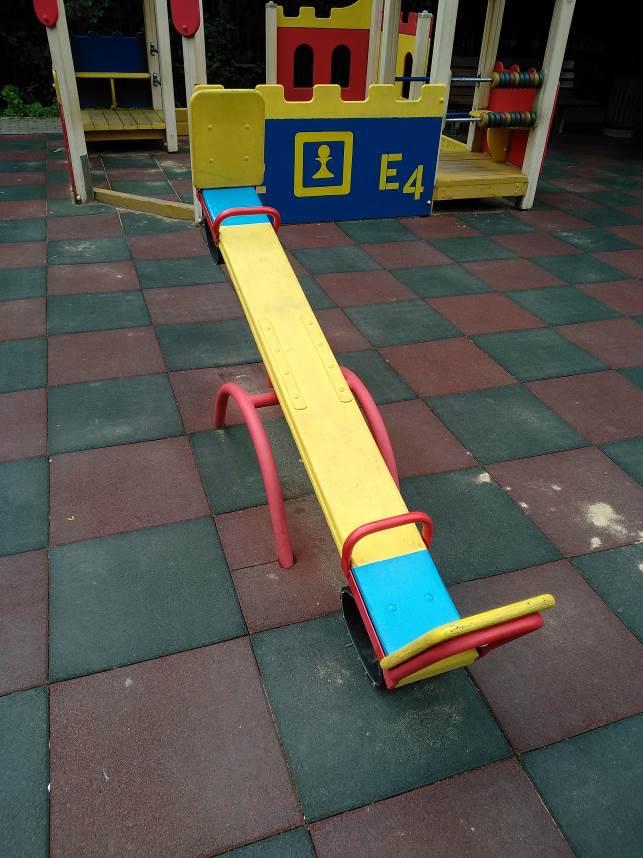

Фото 67 Отслоение краски, следы ржавчины Фото 68 Качалка
Фото 69 Качели Фото 70 Износ карабина подвеса качелей
Фото 71 Фото 72
Площадка с уличными тренажерами Стартовый городок (7)

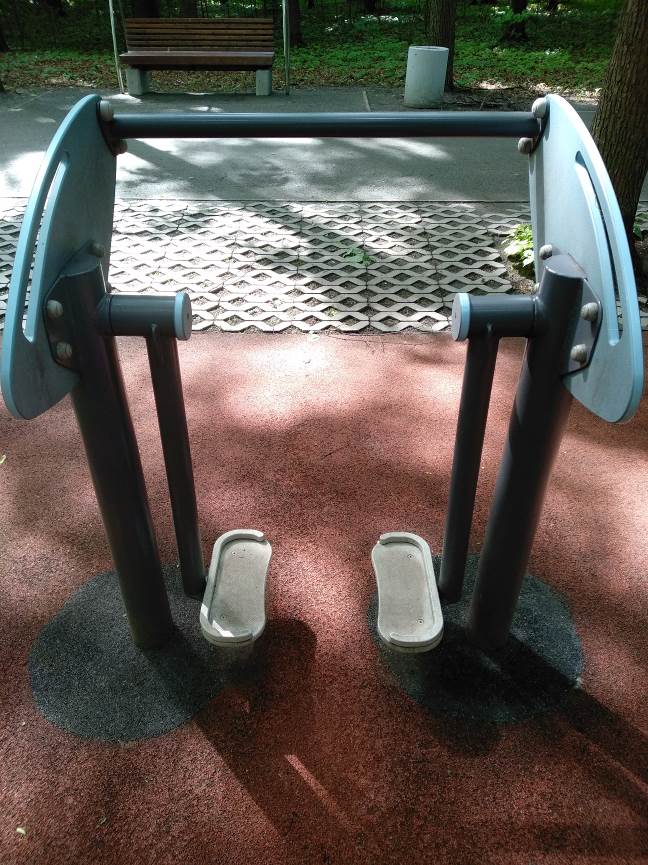

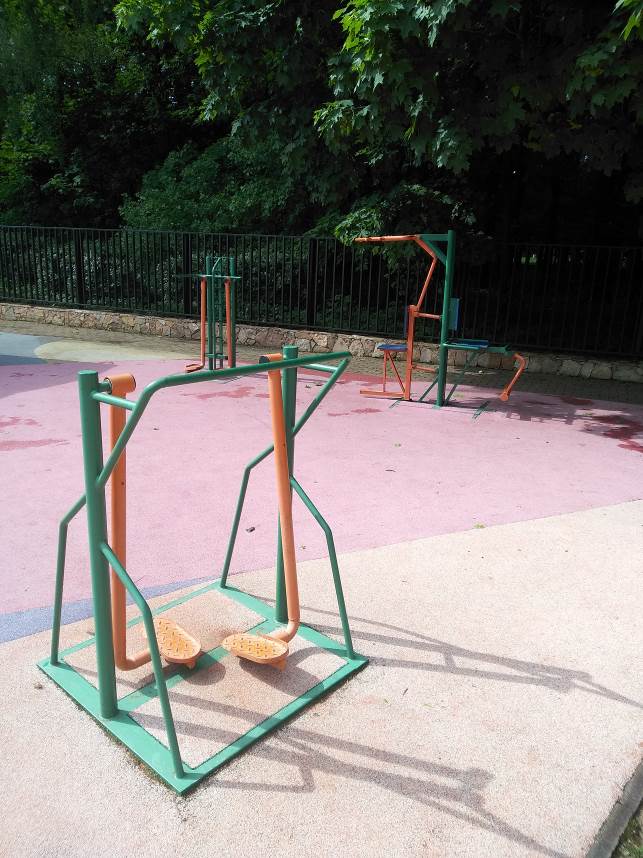

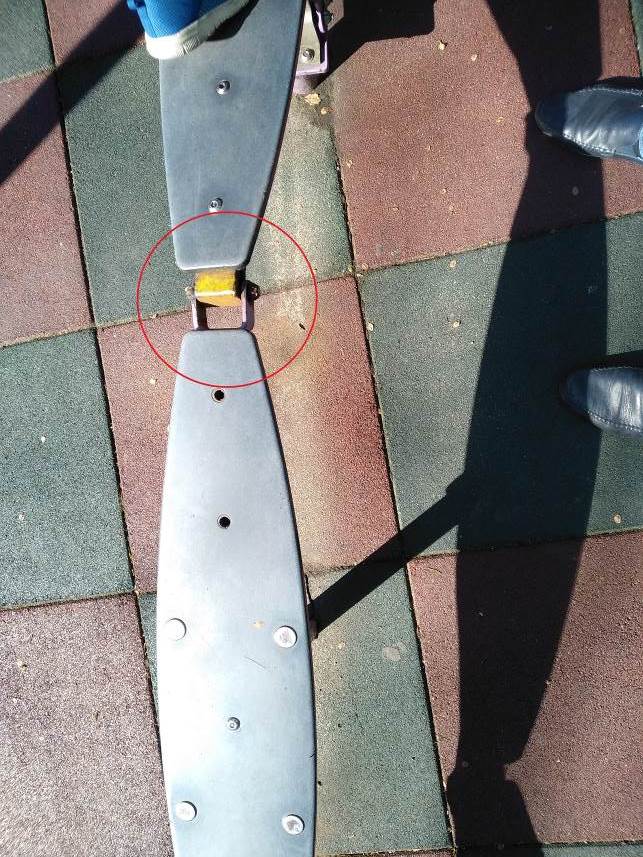

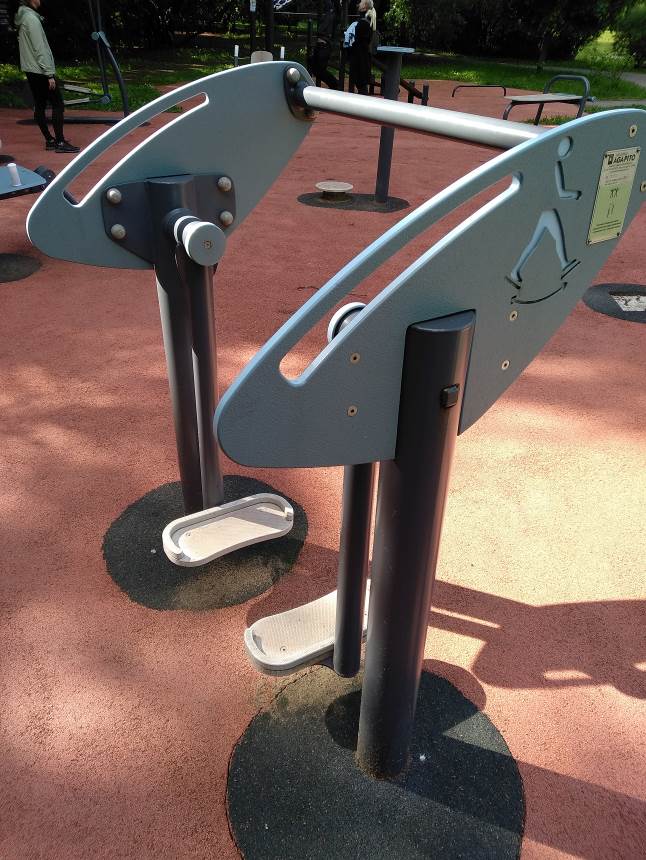

Фото 73 Тренажер «Воздушный ходок» Фото 74 Люфт элемента качения

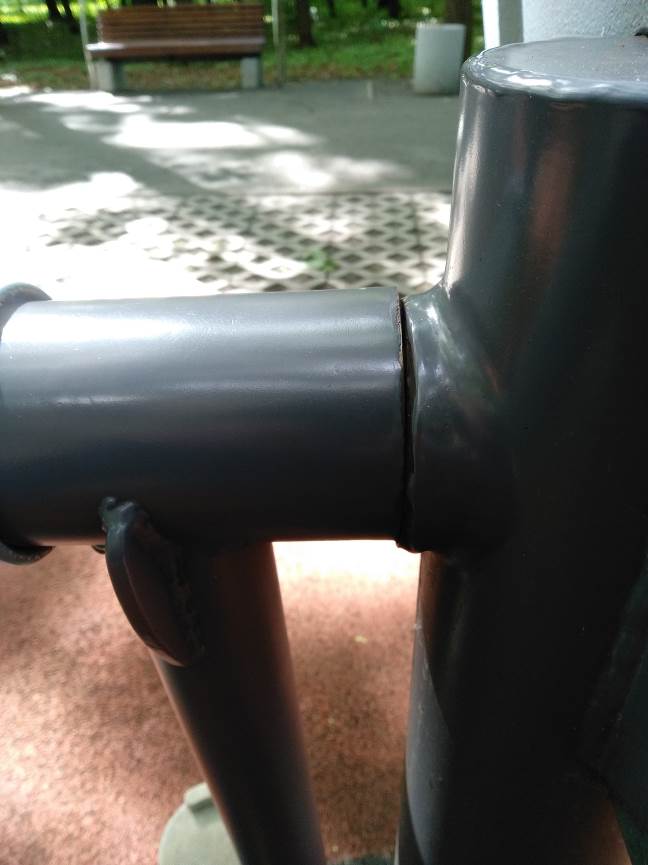

Фото 75 Лопина по сварному шву

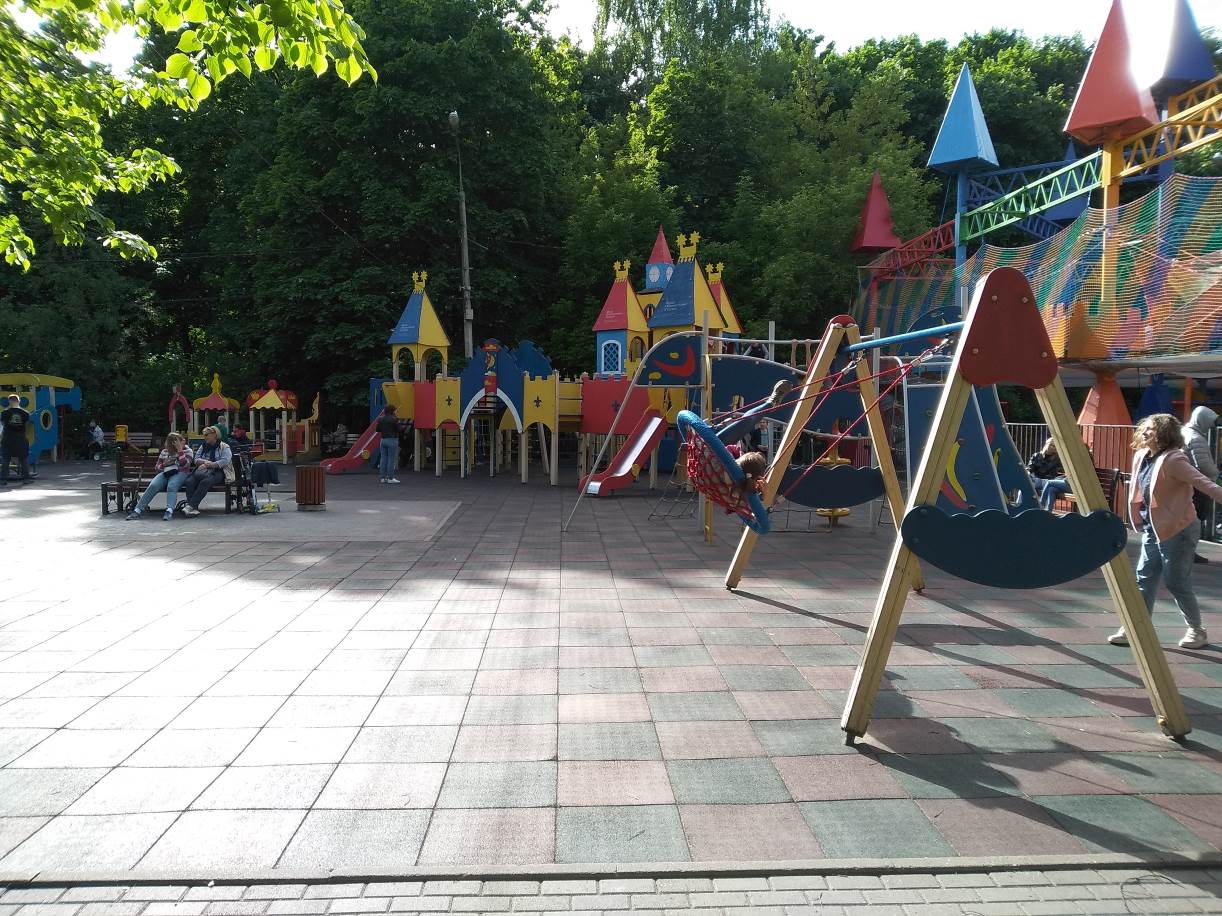

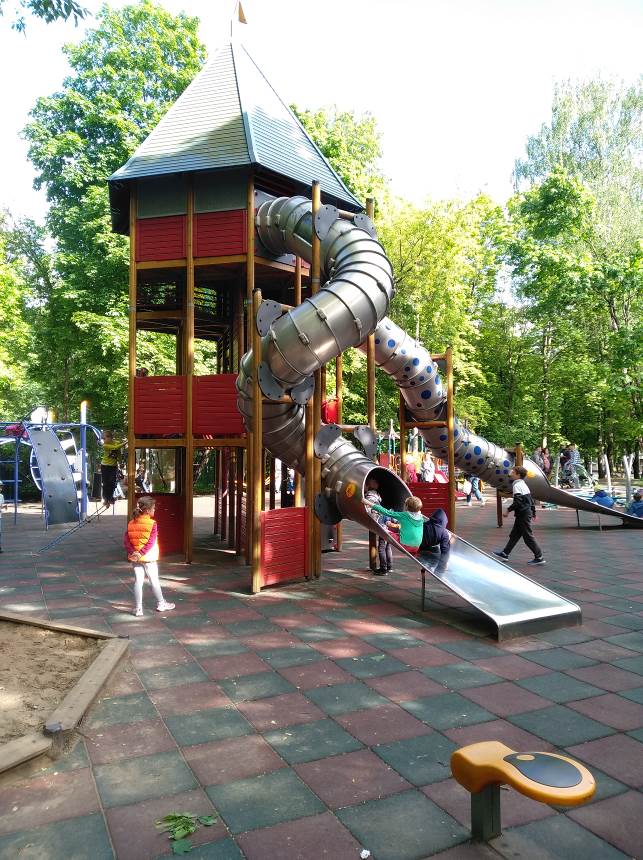

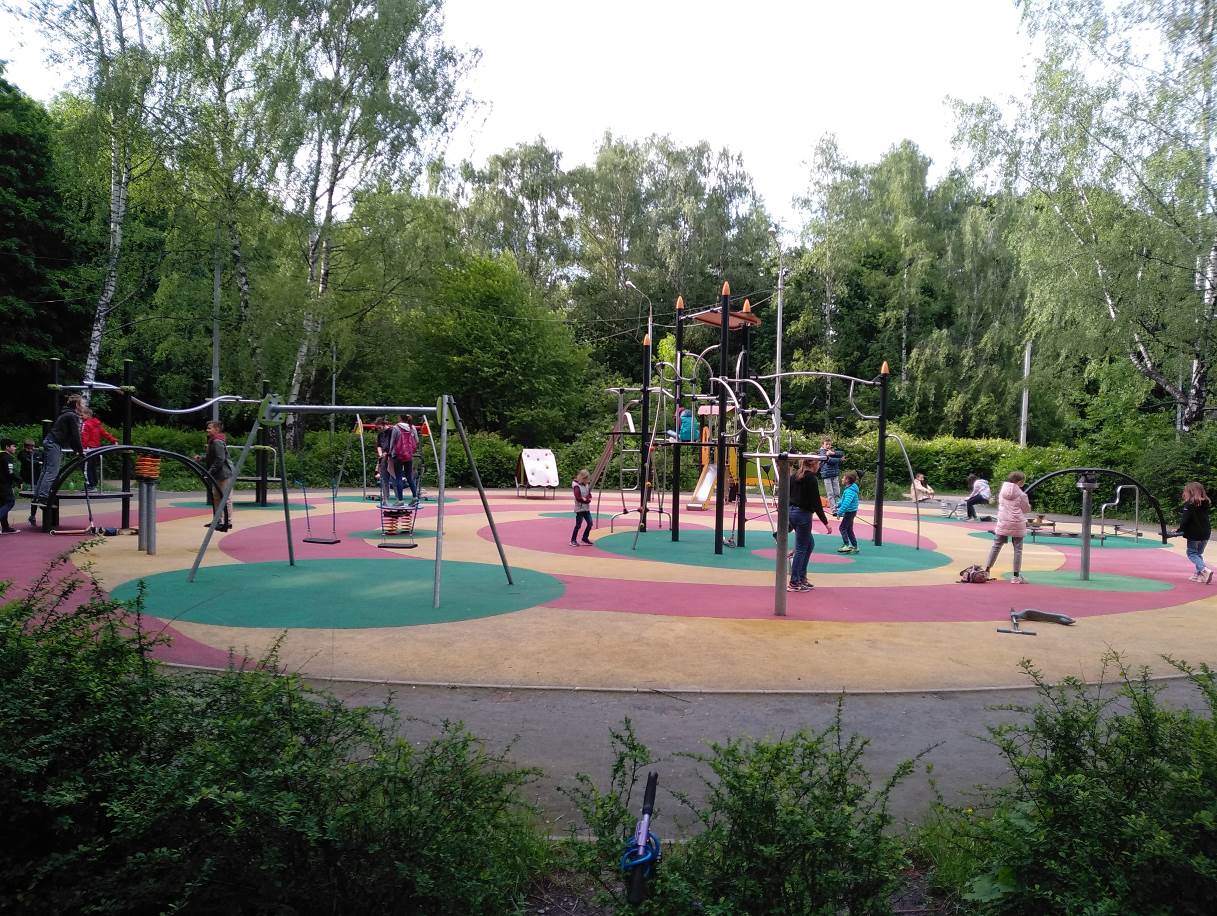

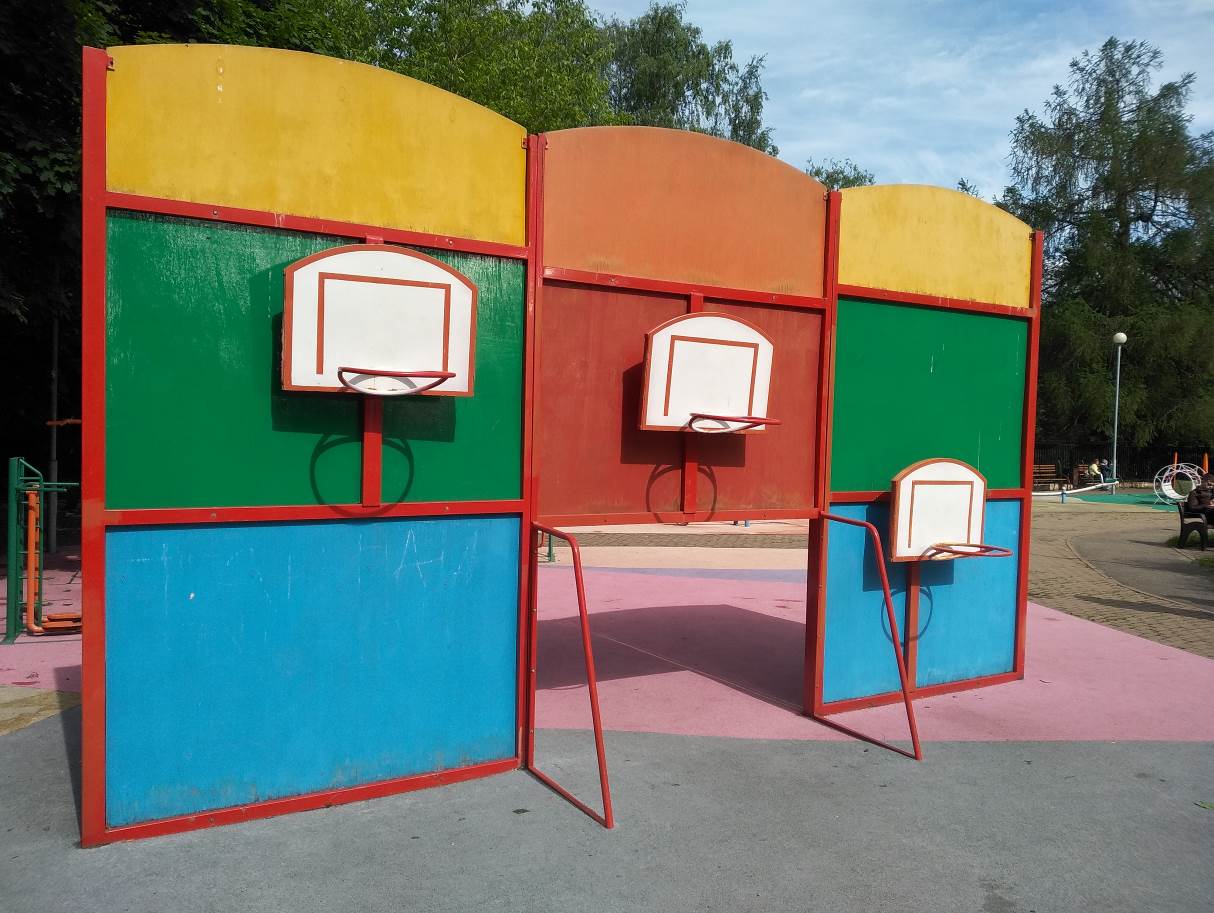

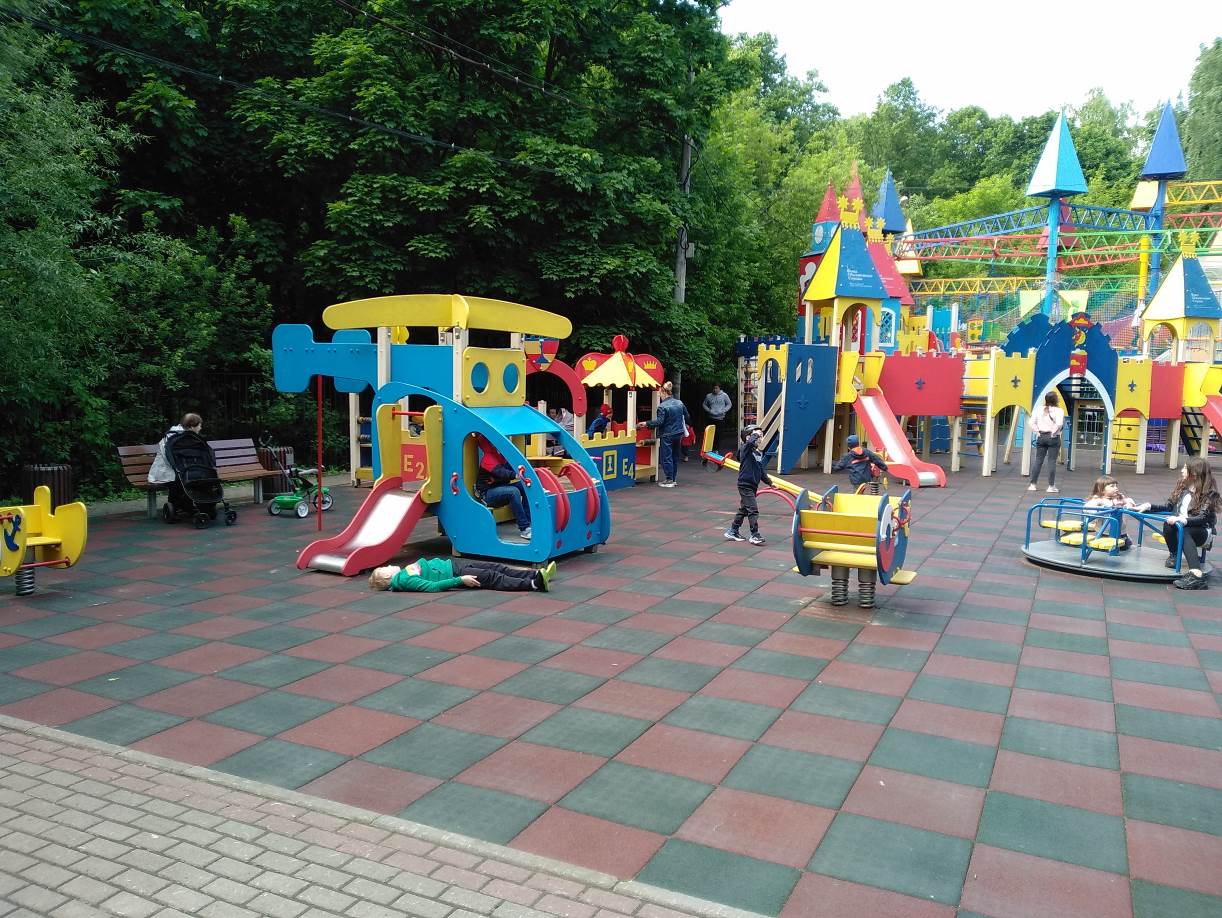

Фото 76 оборудования Детская площадка №12 «Изумрудный город» (30)
Фото 77 Фото 78

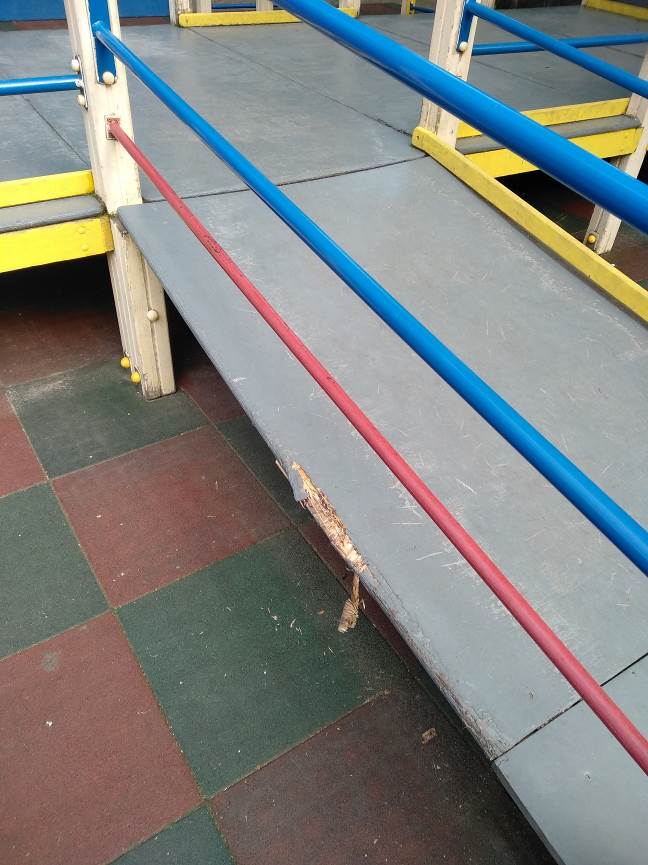

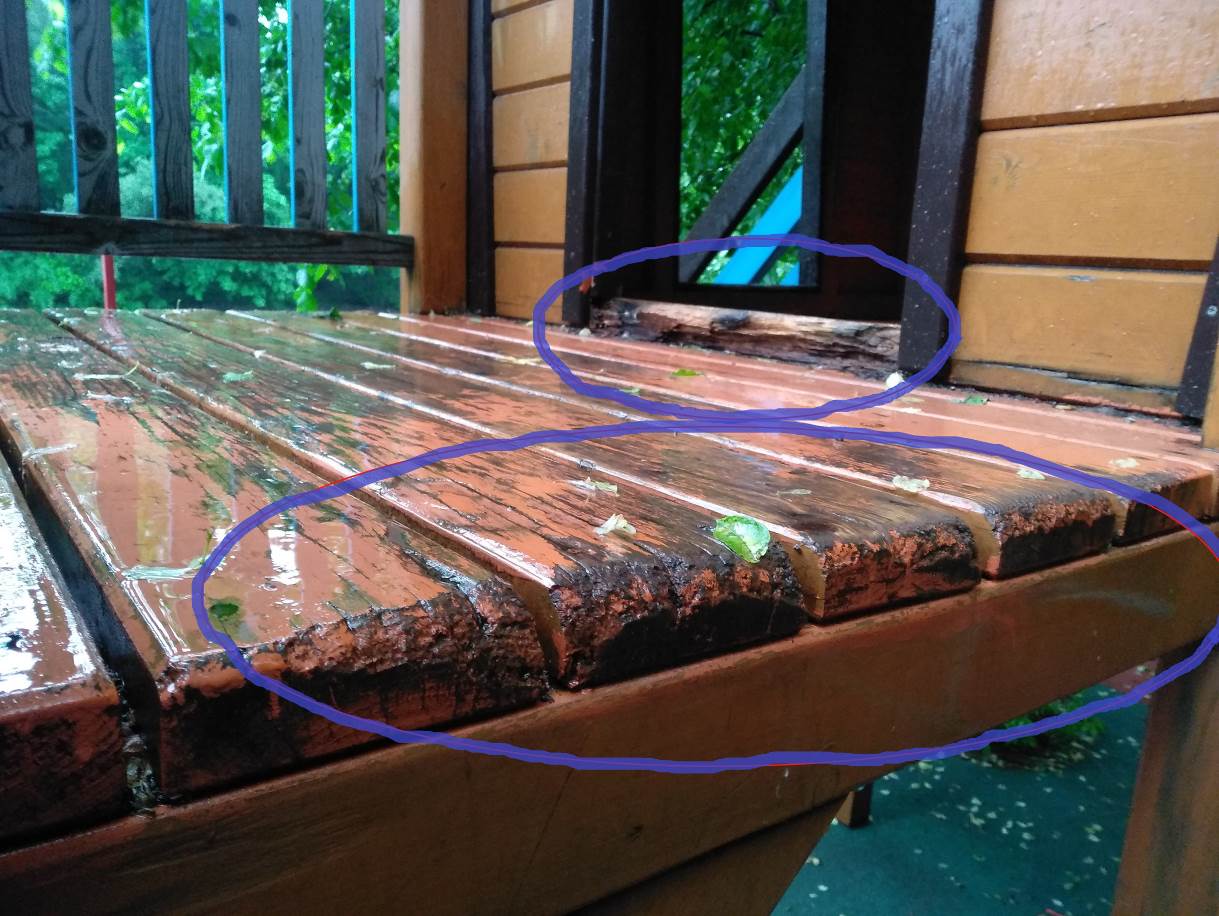

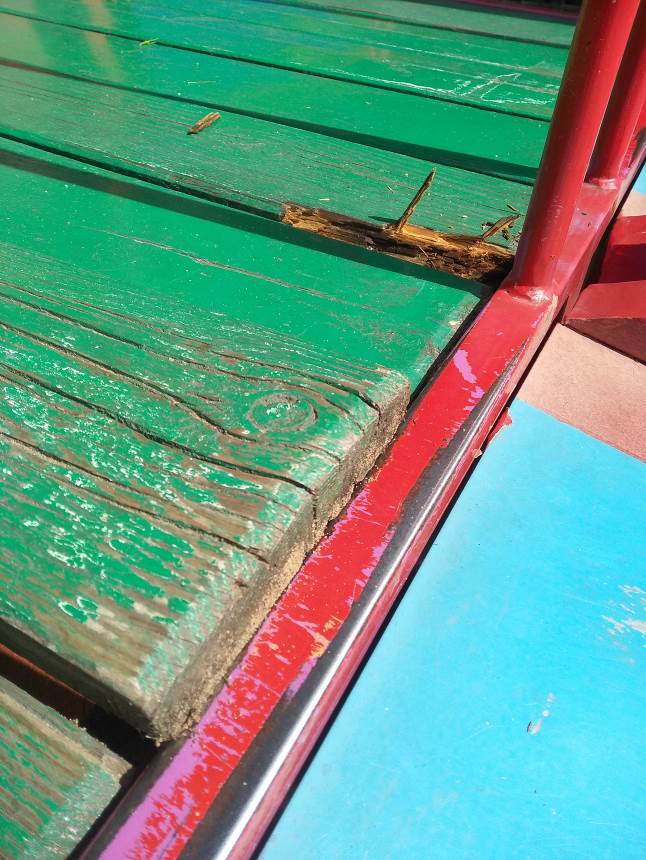

Сгнившие, не закрепленные доски настила площадки

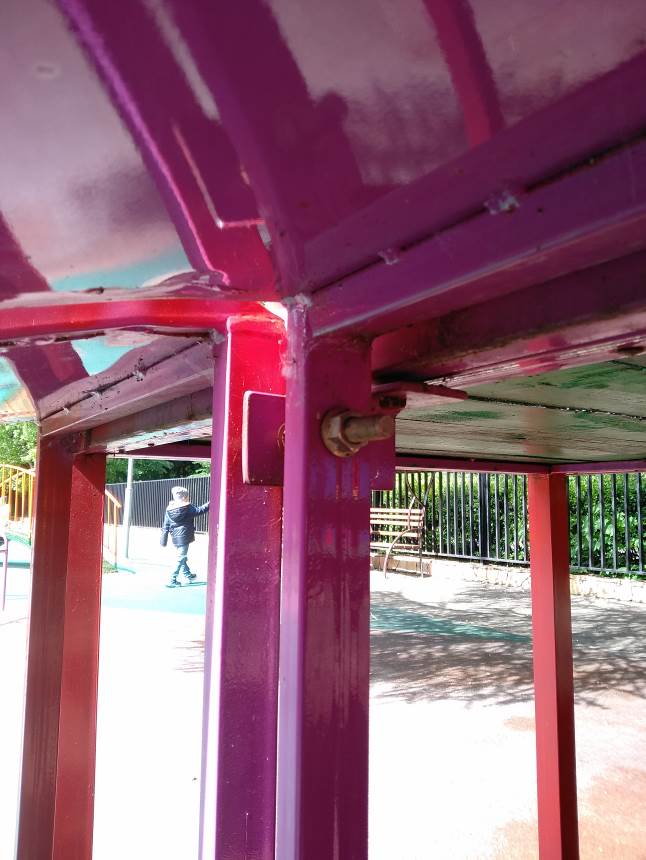

Фото 79 Не защищено болтовое соединение Фото 80 Карусель
Фото 81 Фото 82

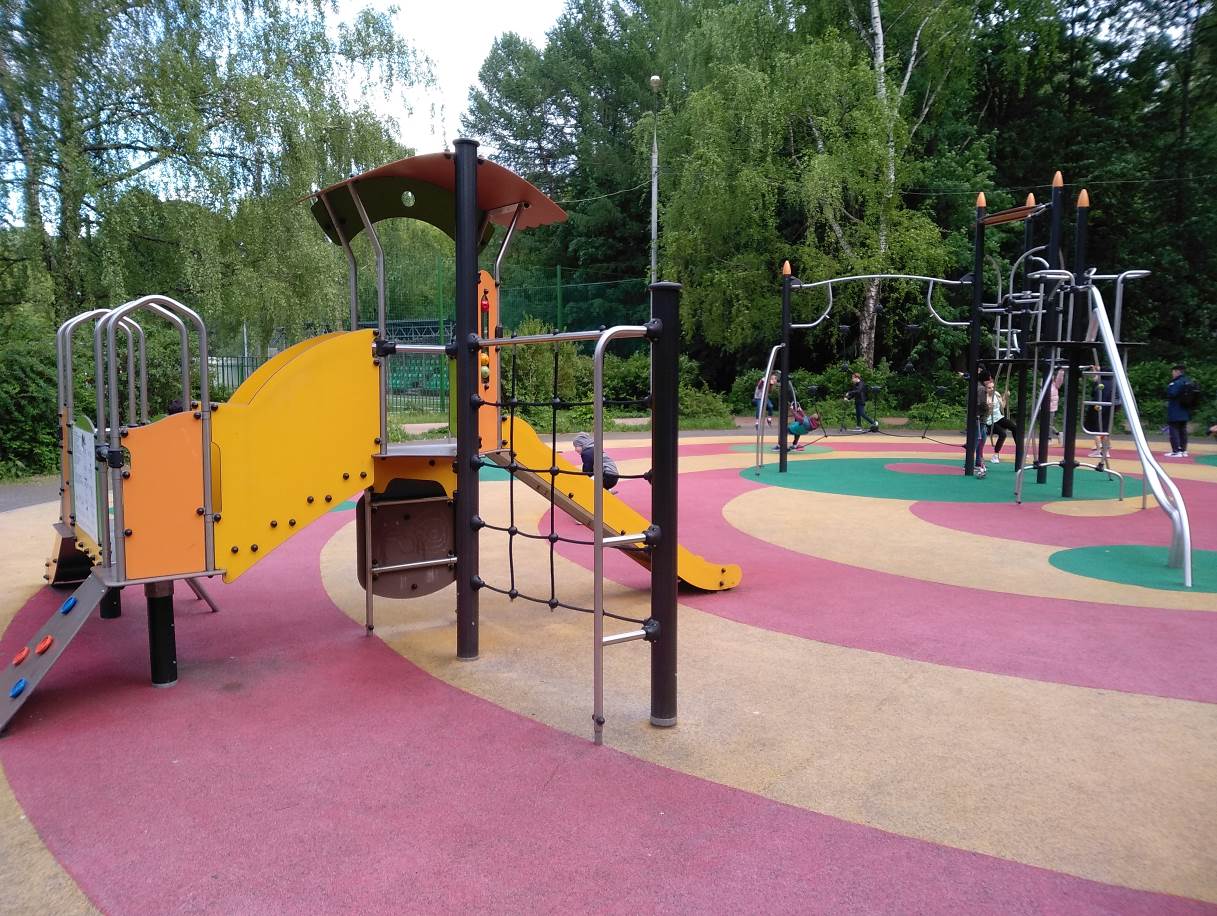

Оборудование Детская площадка №12 «Изумрудный город» (30)
Фото 83 Оборудование Детская площадка №12 «Изумрудный город» (30)

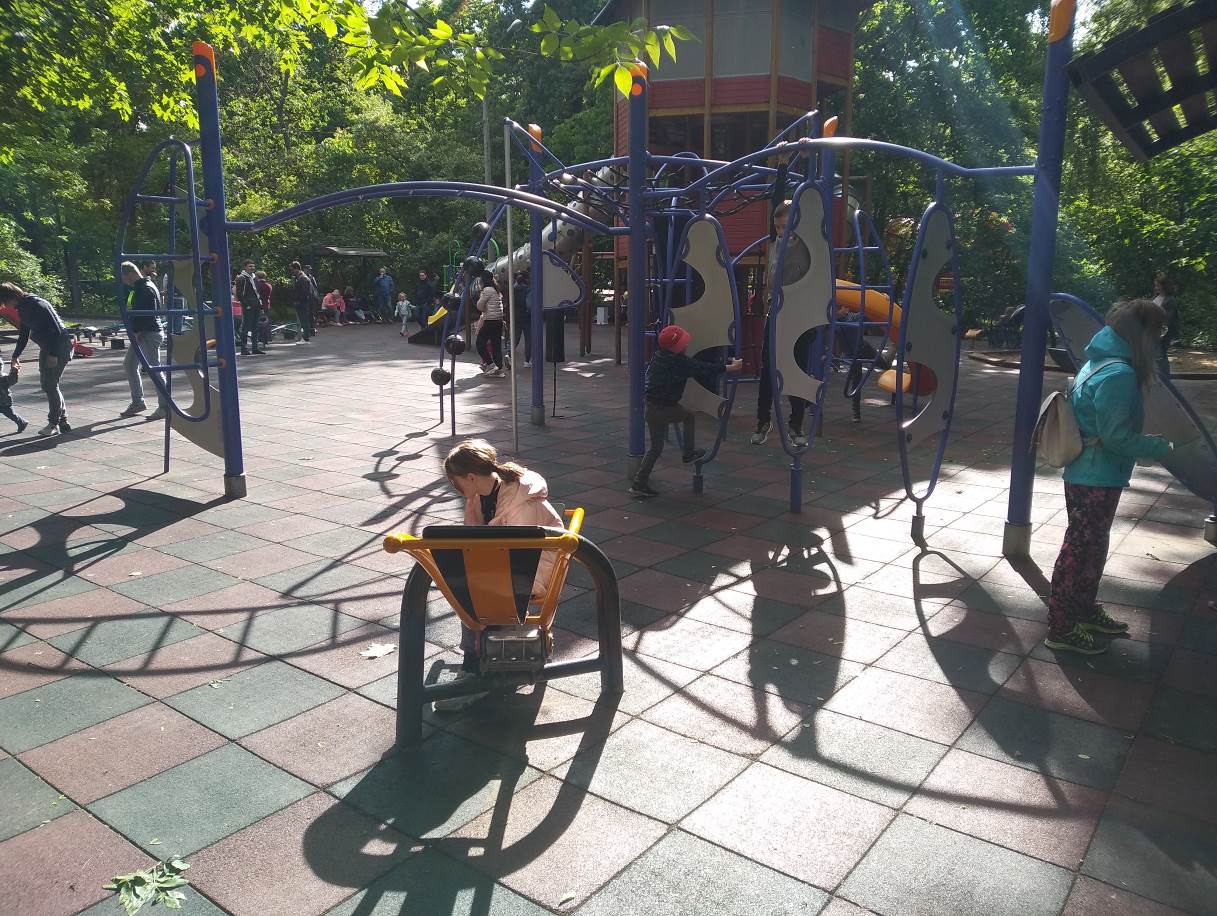

Фото 84 Тренажеры Фото 85 Тренажеры
Оборудование Детская площадка №12 «Изумрудный город» (30)
Фото 86 Фото 87

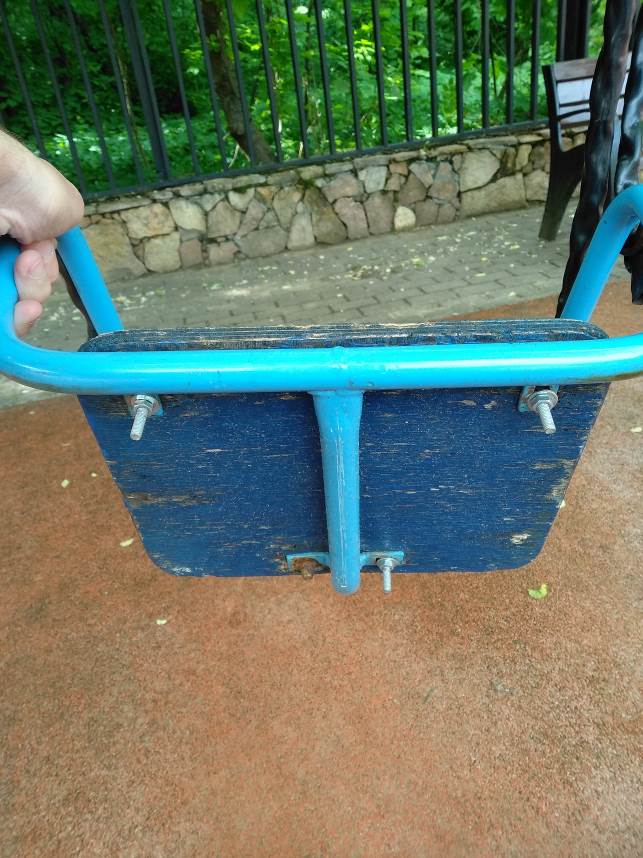

Не защищены болтовые соединения
Фото 88 Качели Фото 89 Не защищены болтовые соединения

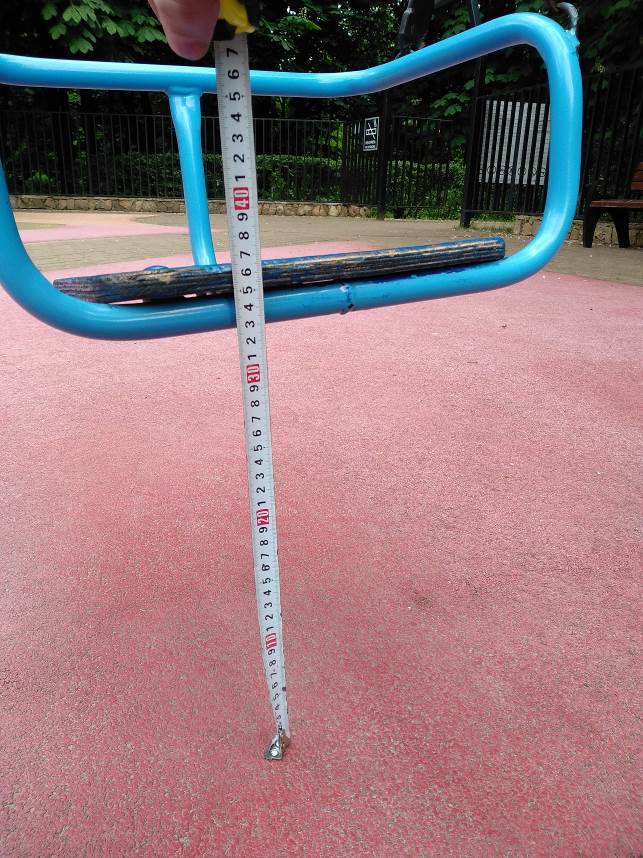

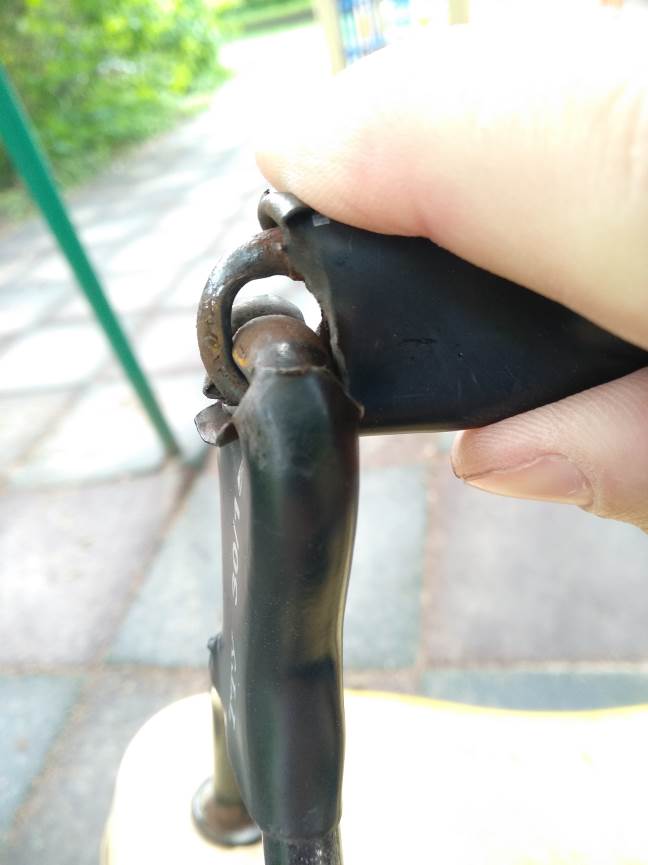

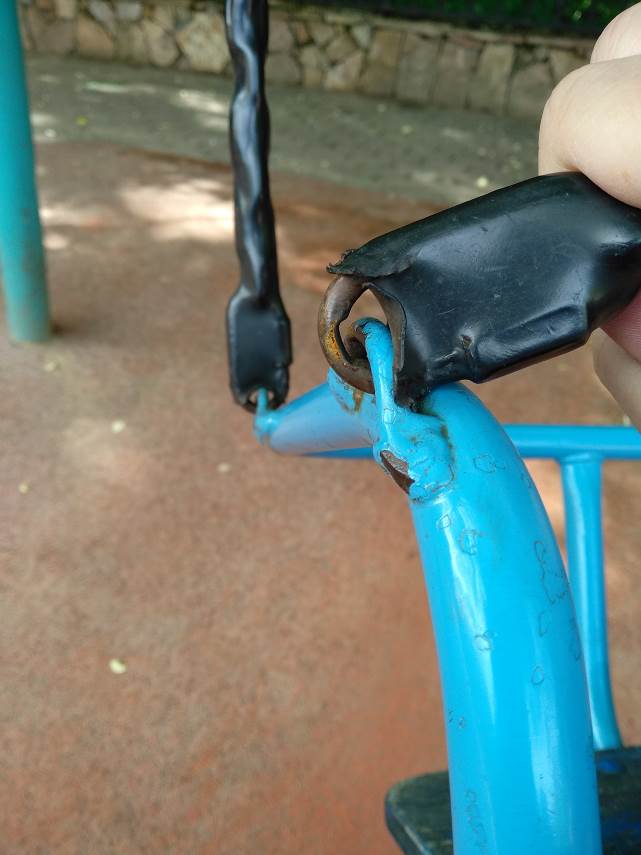

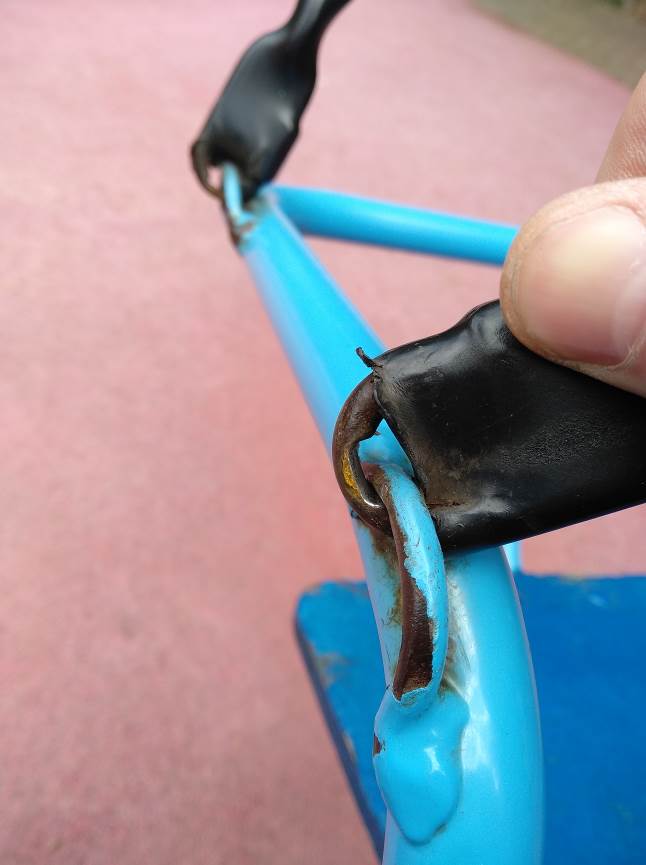

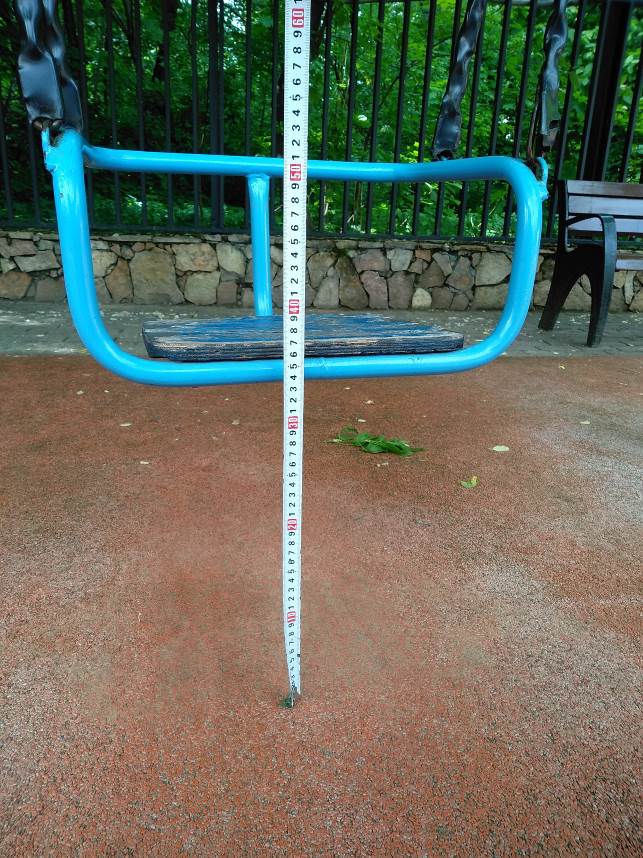

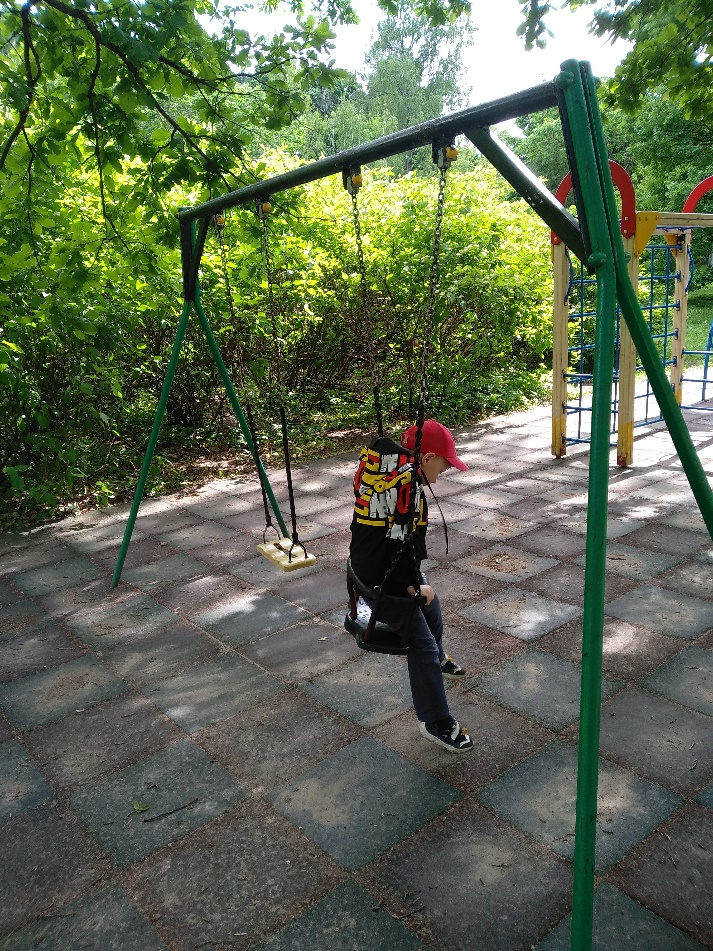

Фото 90 Износ карабина Фото 91 Недостаточное расстояние до покрытия

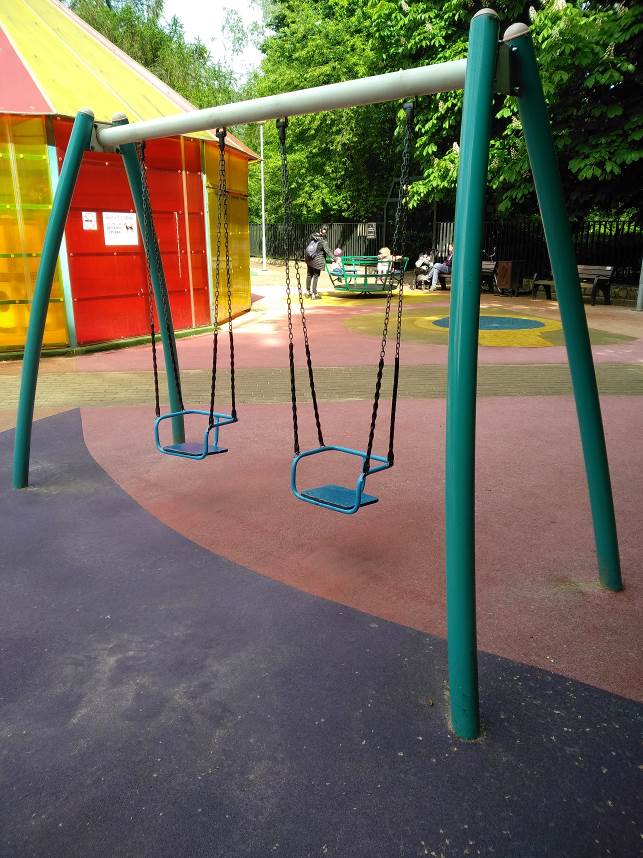

Фото 92 Качели Фото 93 Недостаточное расстояние до покрытия
Фото 94 Износ карабина Фото 95
Фото 96 Фото 97
Оборудование Детская площадка №12 «Изумрудный город» (30)

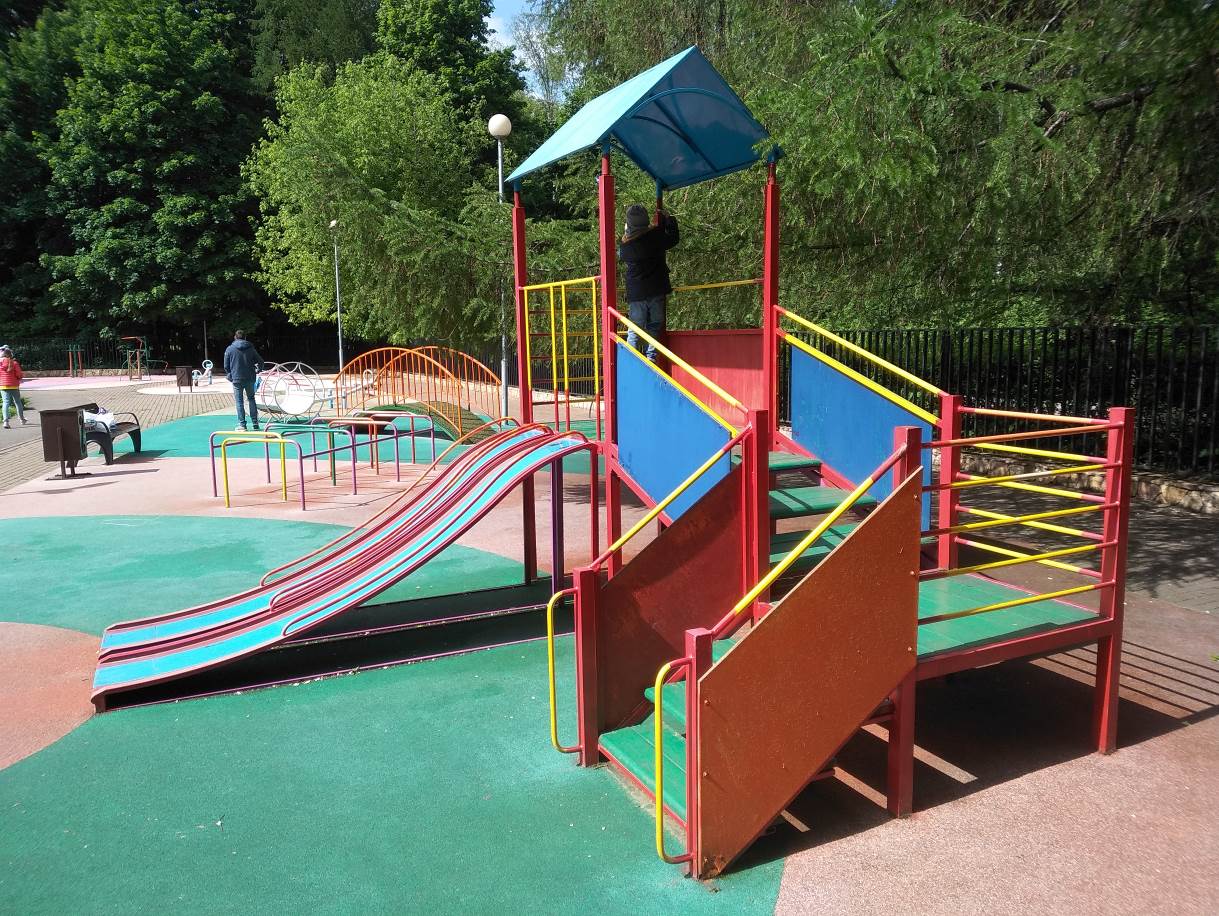

Фото 98 Детская площадка №6 около Золотого пруда (31)

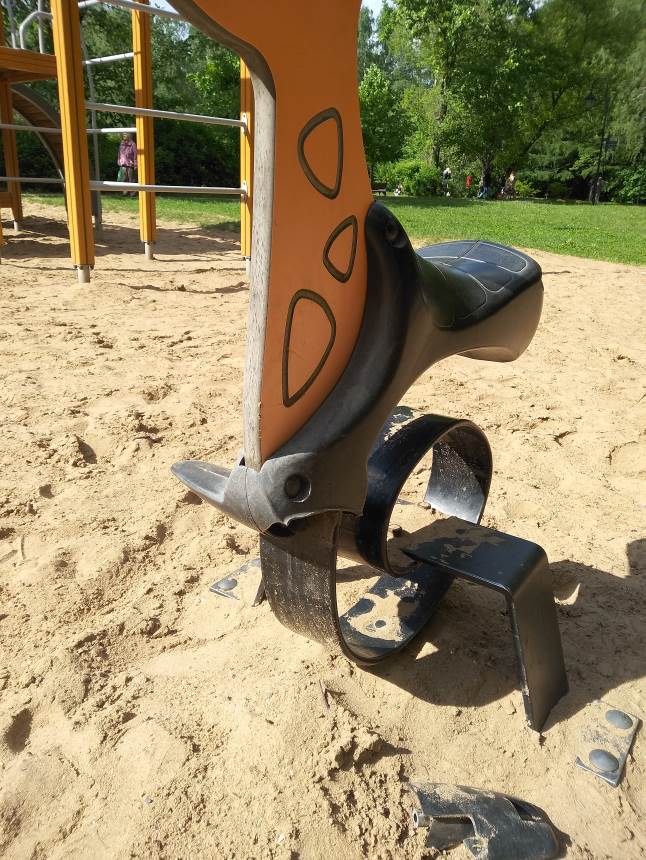

Фото 99 Сломана подножка качалки
Фото 100 Игровой комплекс Фото 101 Ослаблено крепление каната
Фото 102 Площадка с уличными тренажерами около Золотого пруда (8)
Фото 103 тренажер «Воздушный ходок» Фото 104 Лопина по сварке
Фото 105 Workout площадка возле Золотого пруда (23)
Фото 106 Workout площадка возле Золотого пруда (23)
Фото 107 Отслоение краски, следы ржавчины
Фото 108 Workout площадка около Золотого пруда (22)
Фото 109 Отслоение краски, следы ржавчины

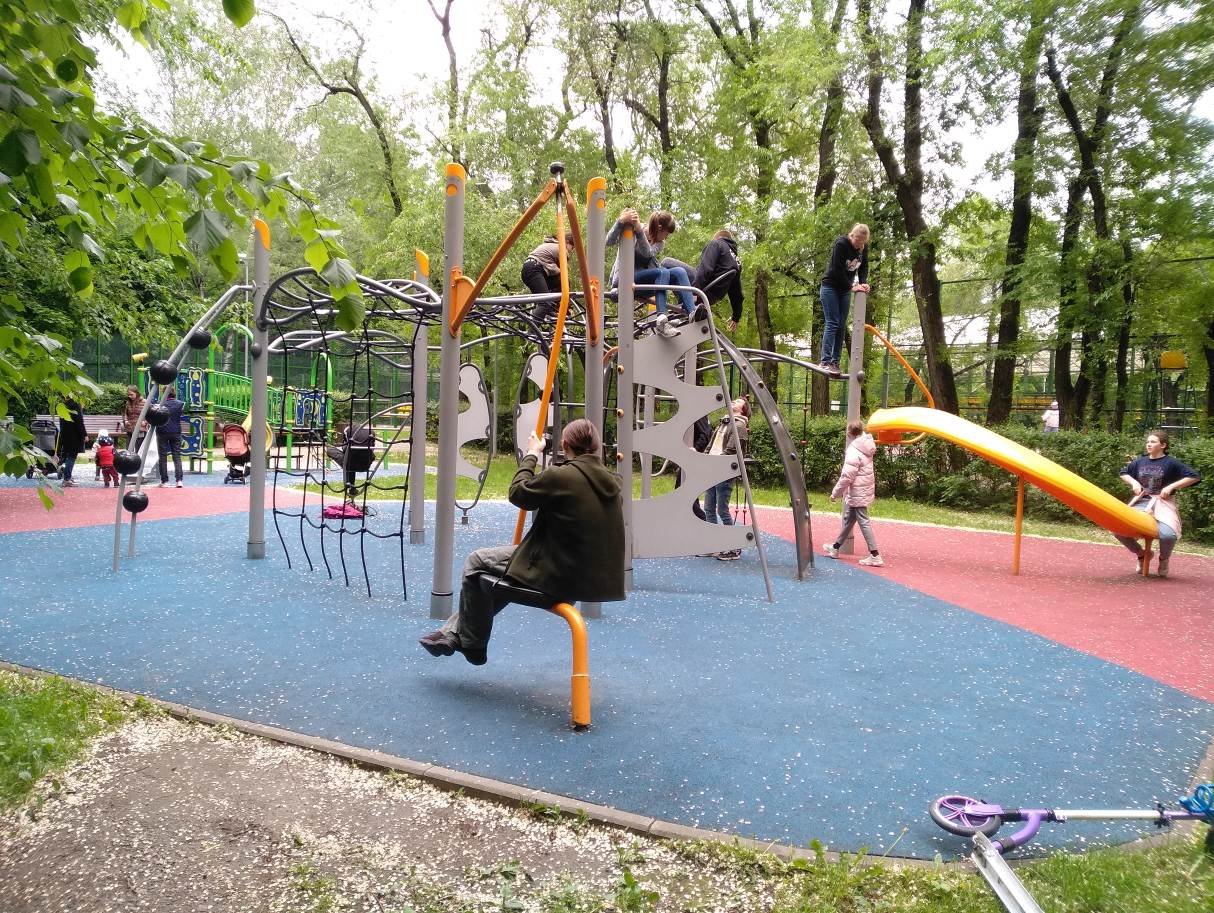

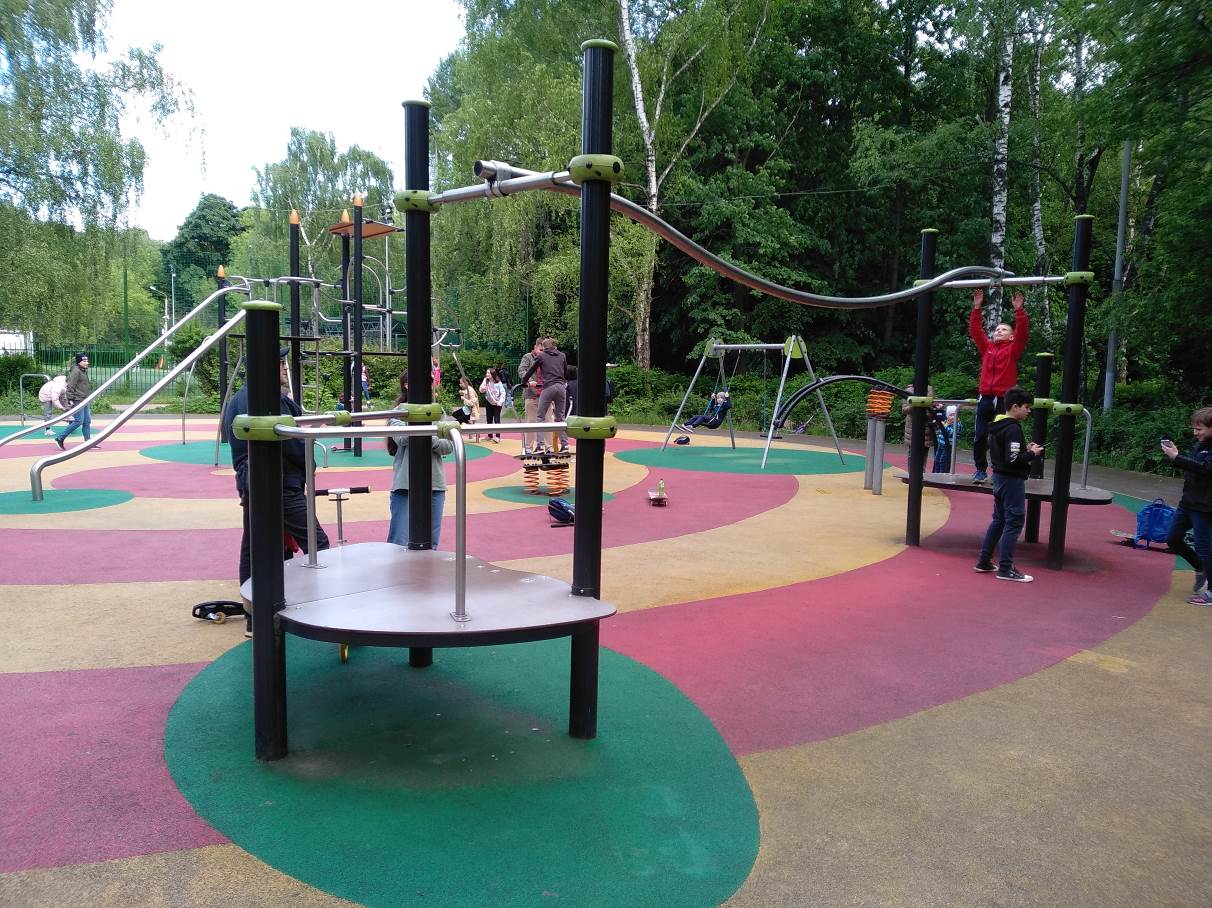

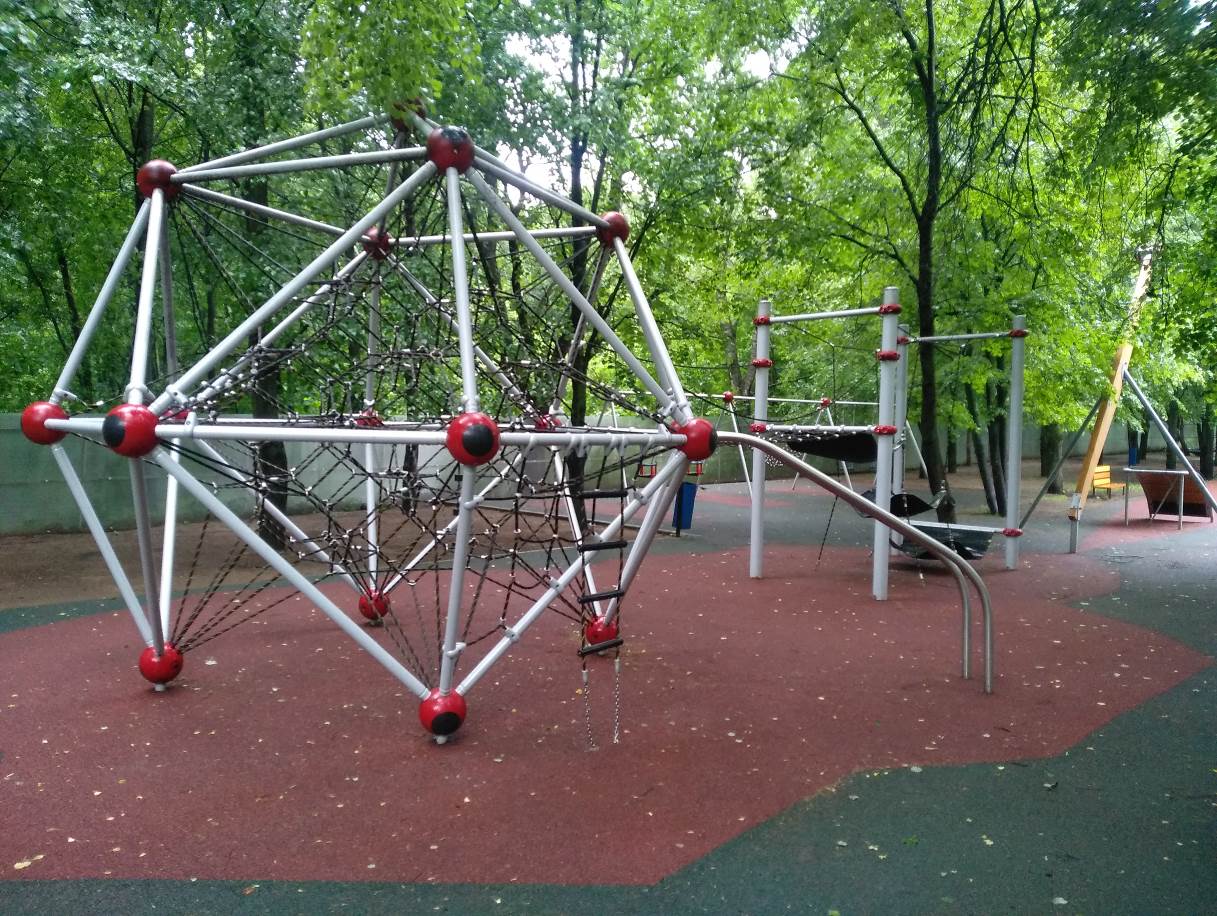

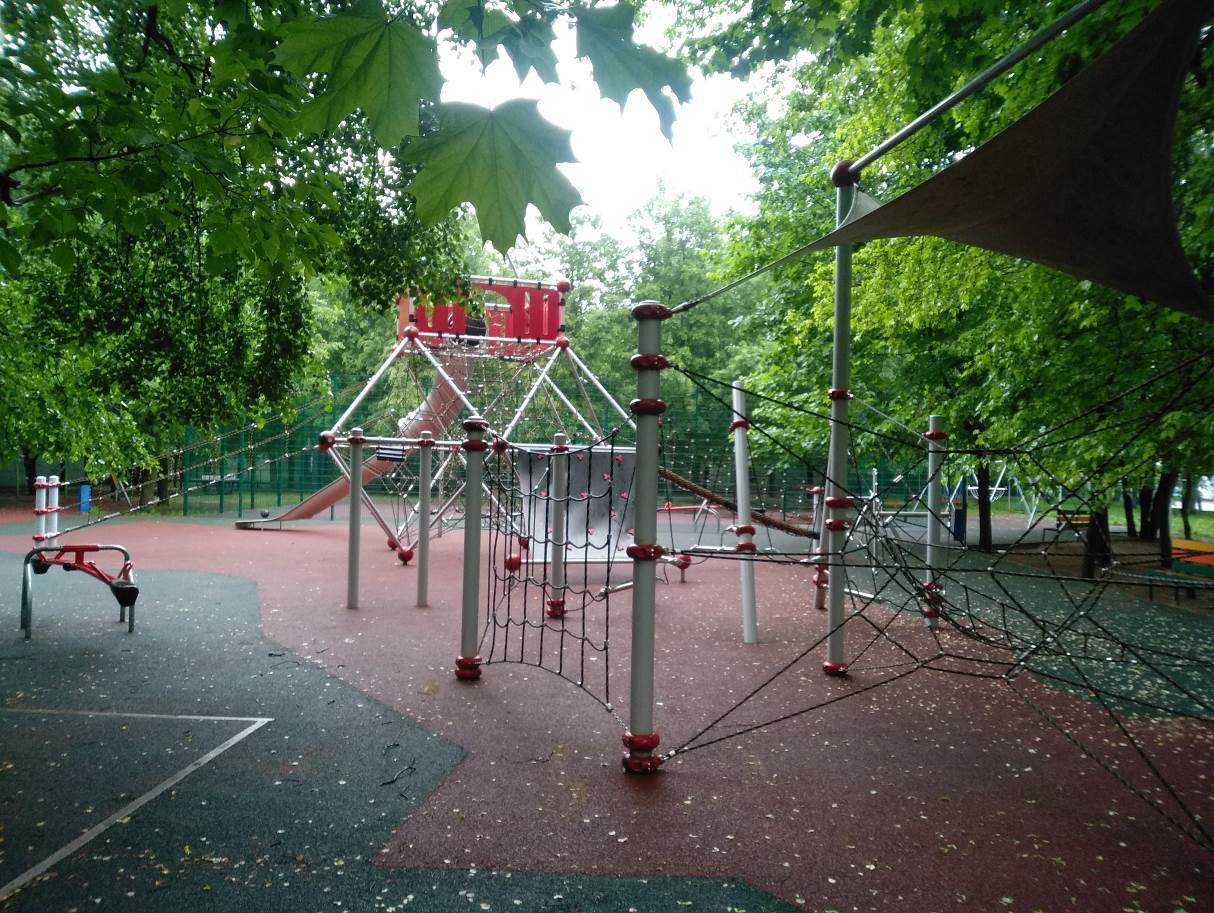

Фото 110 Детская площадка №10 «Космик Сити» (29)

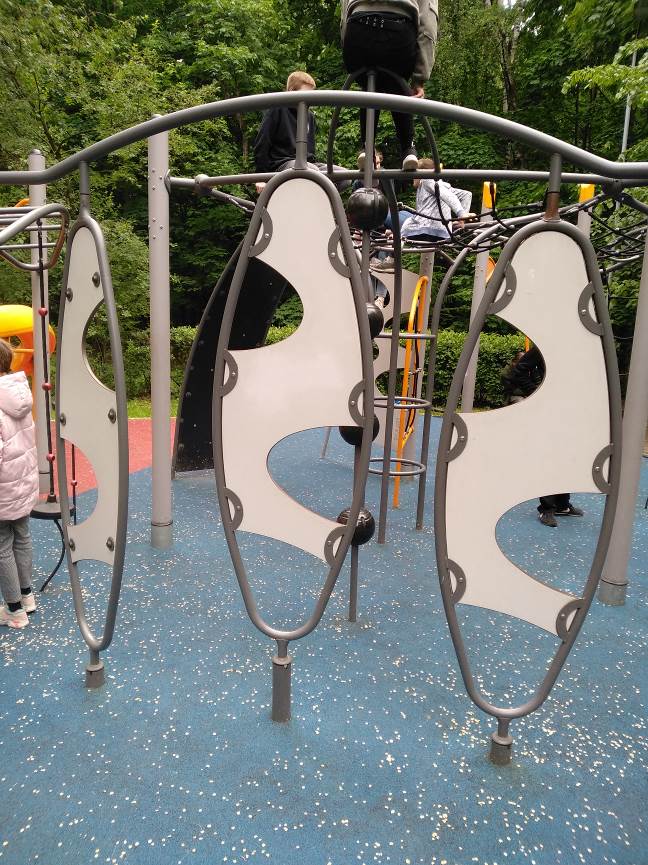

Фото 111 Комплекс Exigo Детская площадка №10 «Космик Сити» (29)
Фото 112 Фото 113

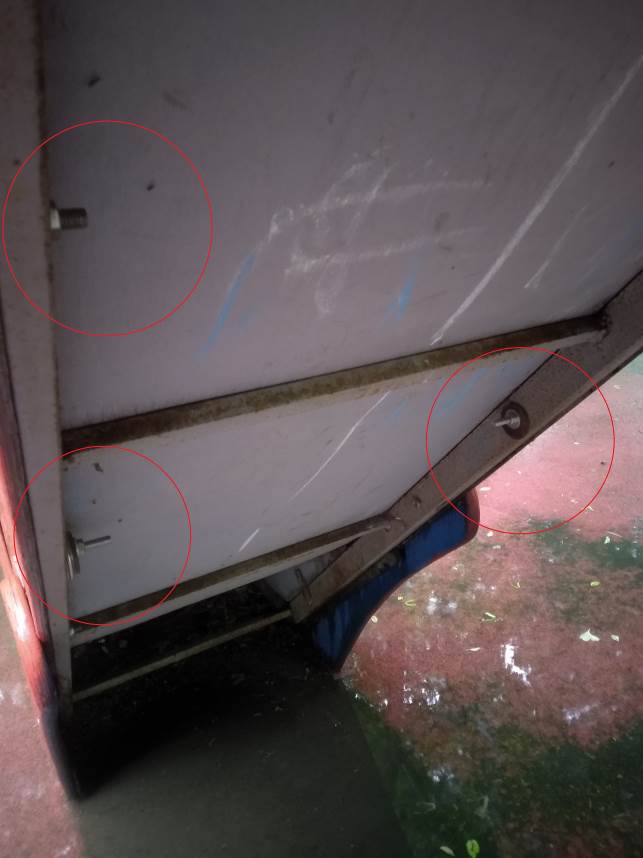

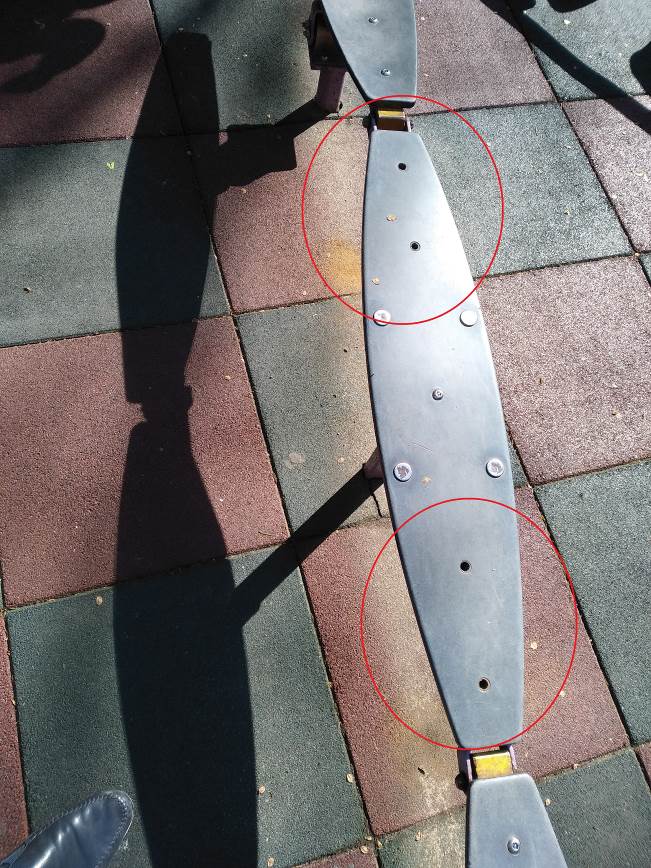

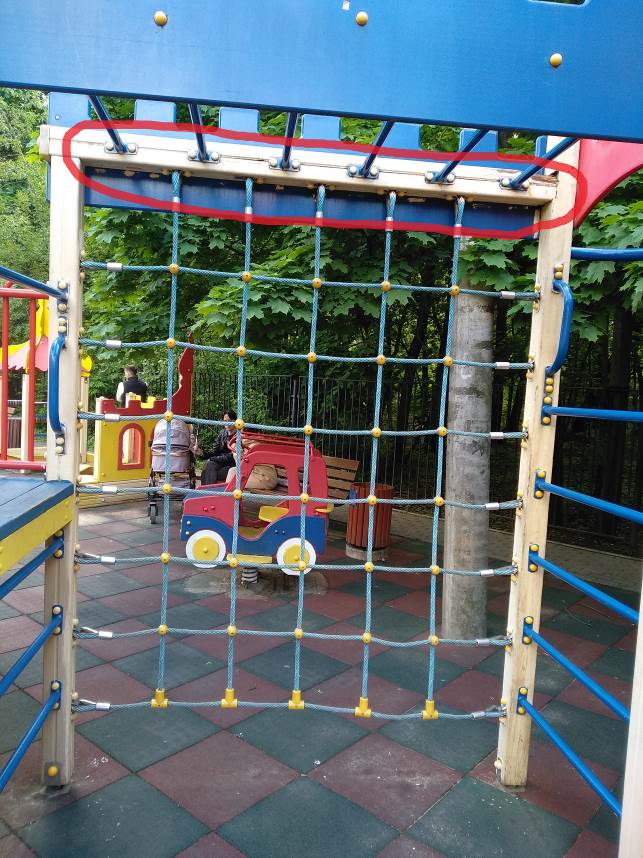

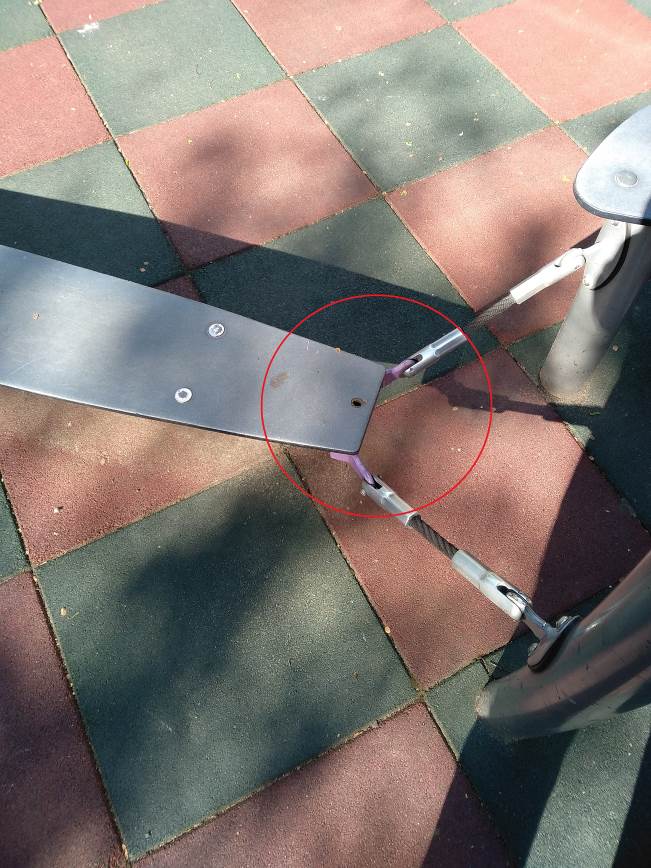

Отсутствуют крепления
Фото 114 Фото 115

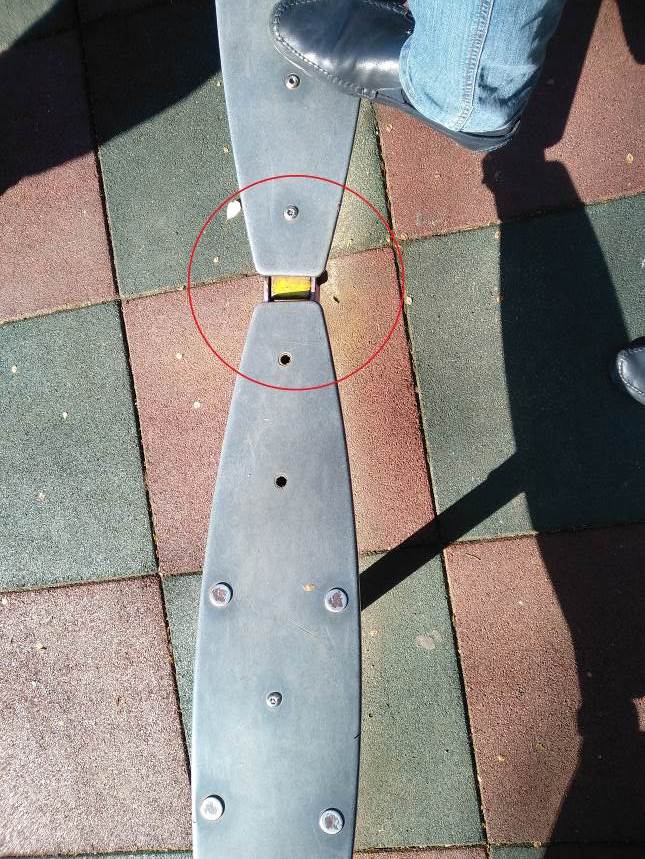

Образование сдавливающих поверхностей при эксплуатации
Фото 116 Фото 117
Отсутствует часть креплений
Фото 118 Комплекс Agito Yoko Детская площадка №10 «Космик Сити» (29)

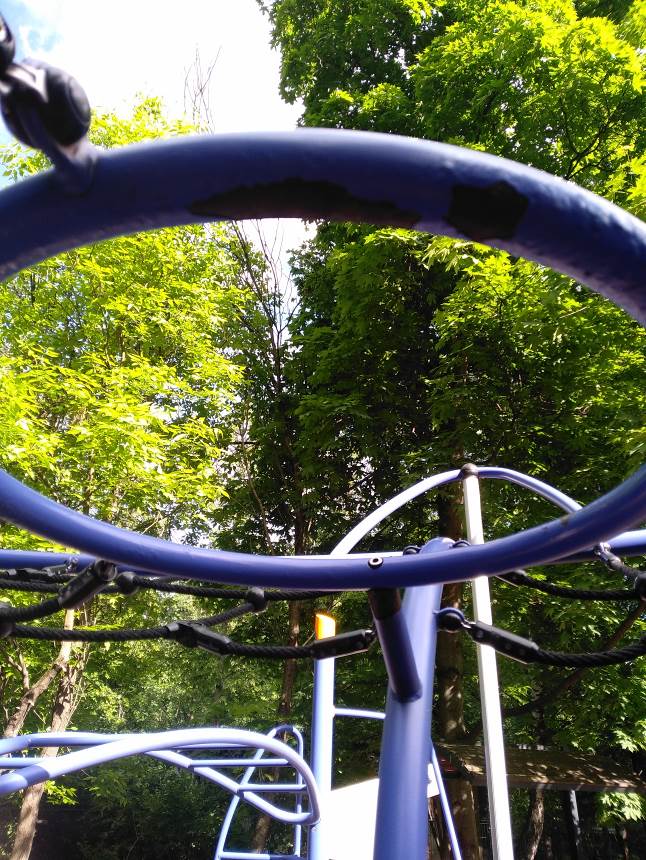

Фото 119 Отслоение краски, следы ржавчины Фото 120
Фото 121 Коиплекс Zingo Unu Фото 122 Износ звена цепи
Фото 123 Детская площадка №11 «Солнечный город». Водяновка (28)
Фото 124 Детская площадка №11 «Солнечный город». Водяновка (28)

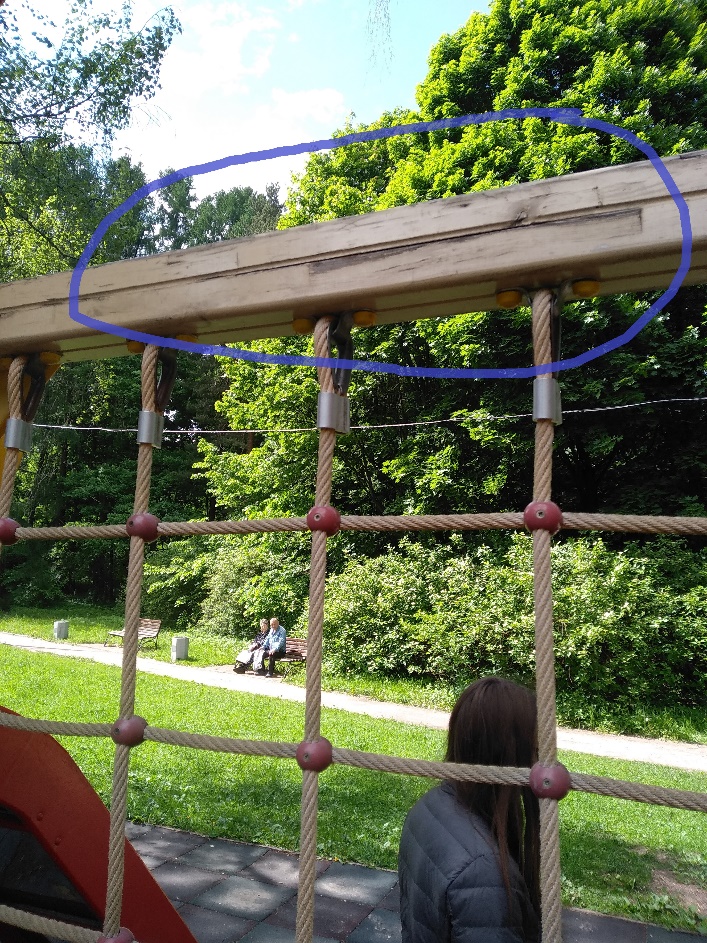

Фото 125 Расслоение горизонтального бруса Фото 126 Качалка

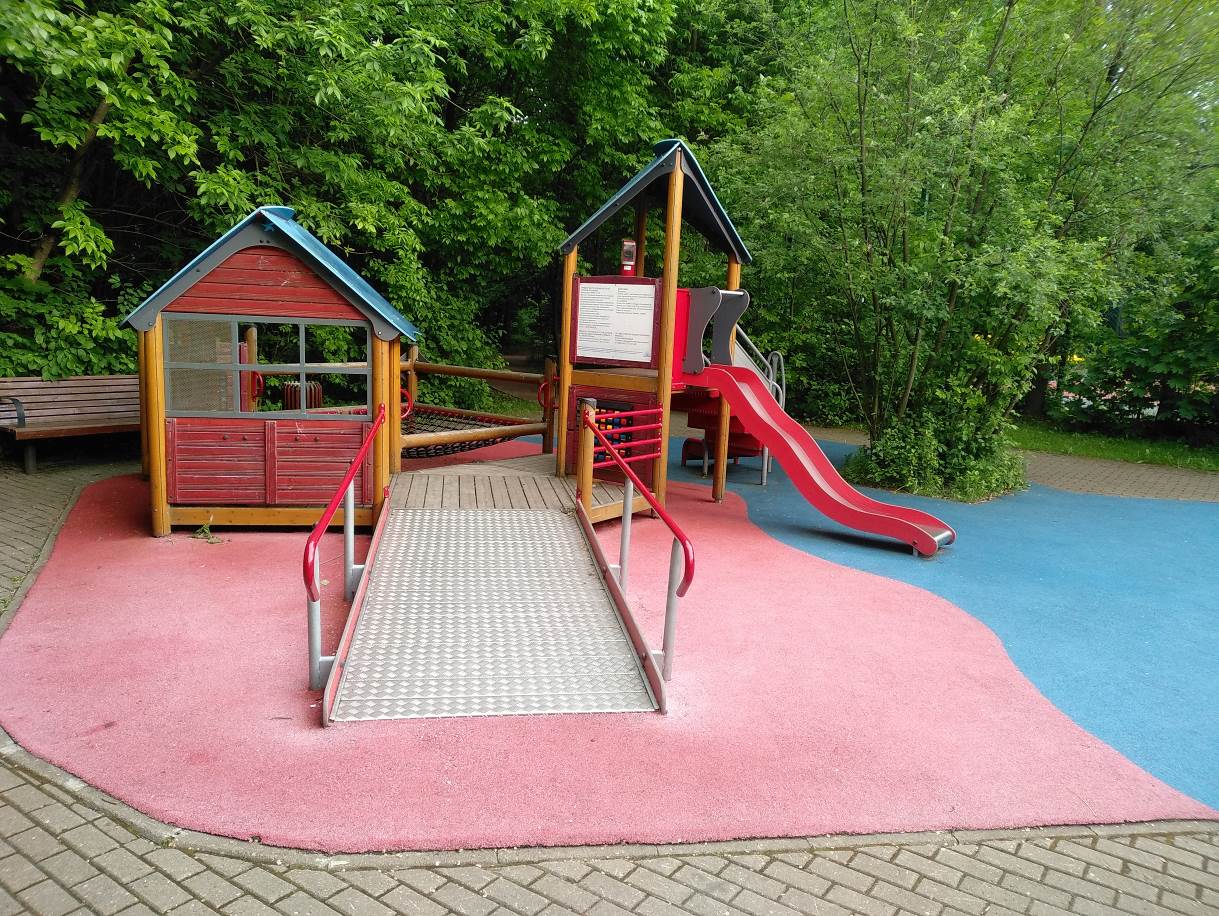

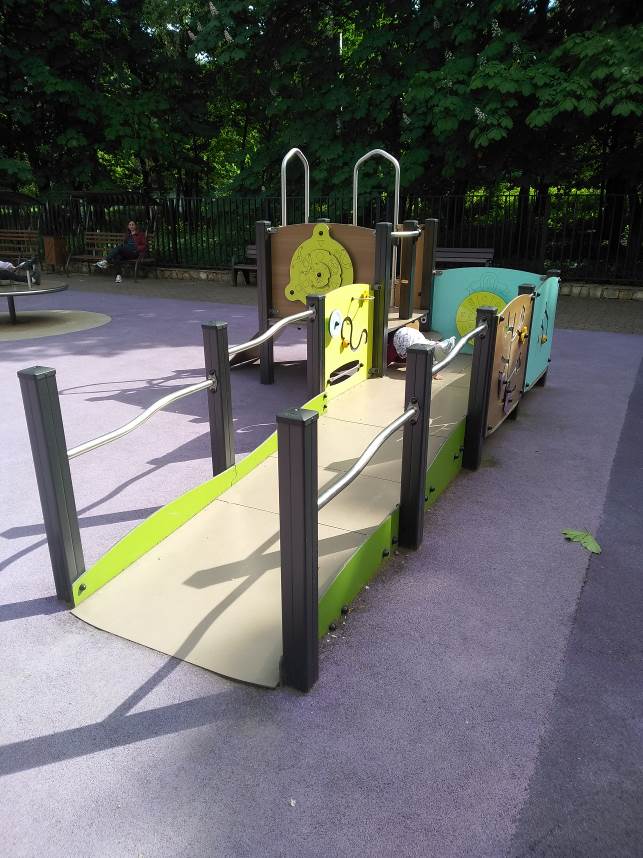

Фото 127 Игровой комплекс для детей с ограниченными возможностями
Фото 128 Фото 129
Сломано и расслаивается на торцах покрытие площадки
Фото 130 Фото 131
Качели на Детская площадка №11 «Солнечный город». Водяновка (28)
Фото 132 Workout площадка тропа здоровья 50 метр (26)
Фото 133 Отслоение краски, следы ржавчины
Фото 134 Детская площадка №13 «Пони круг». Песочная аллея, возле ДДТ (40)
Фото 135 Детская площадка №13 «Пони круг». Песочная аллея, возле ДДТ (40)
Фото 136 Детская площадка №13 «Пони круг». Песочная аллея, возле ДДТ (40)
Не функционирует тарзанка (демонтирована каретка с рукояткой)
Фото 137 Площадка с уличными тренажерами и Workout (10,25)
Фото 138 Площадка с уличными тренажерами и Workout (10,25)
Фото 139 Расслоение элемента настила Фото 140 Не закреплены, установлены с зазорами

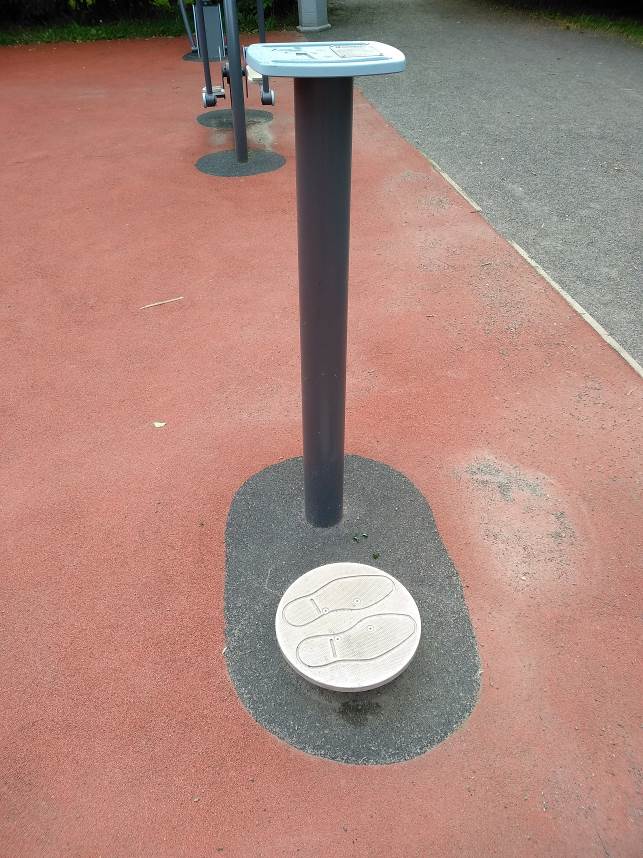

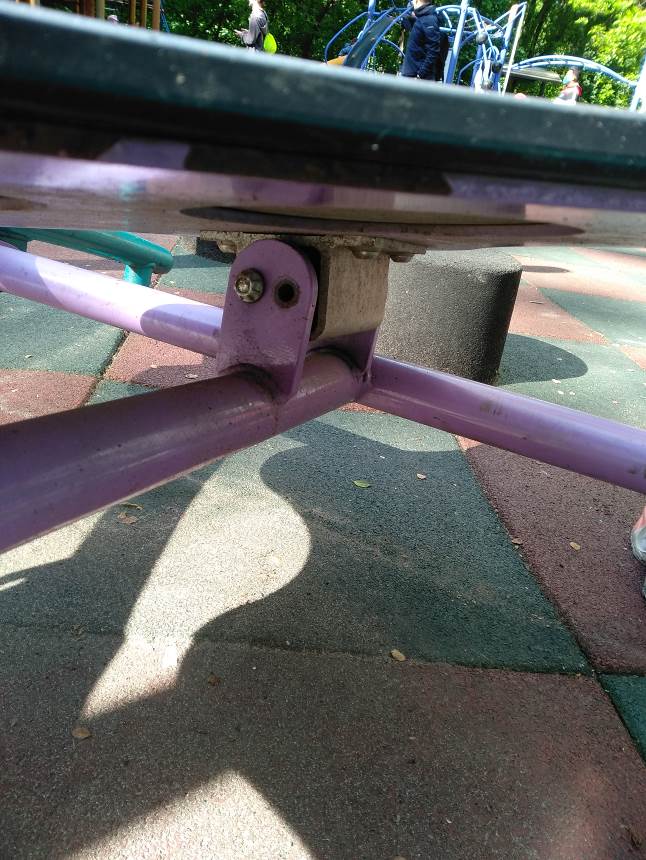

Фото 141 Заедание элемента вращения тренажера «Твист»
Фото 142 Детская площадка №7 1-й Лучевой просек, около ДДТ «Соколята» (33)
Фото 143 Детская площадка №7 1-й Лучевой просек, около ДДТ «Соколята» (33)
Фото 144 Заедает деталь вращения на трех элементах комплекса

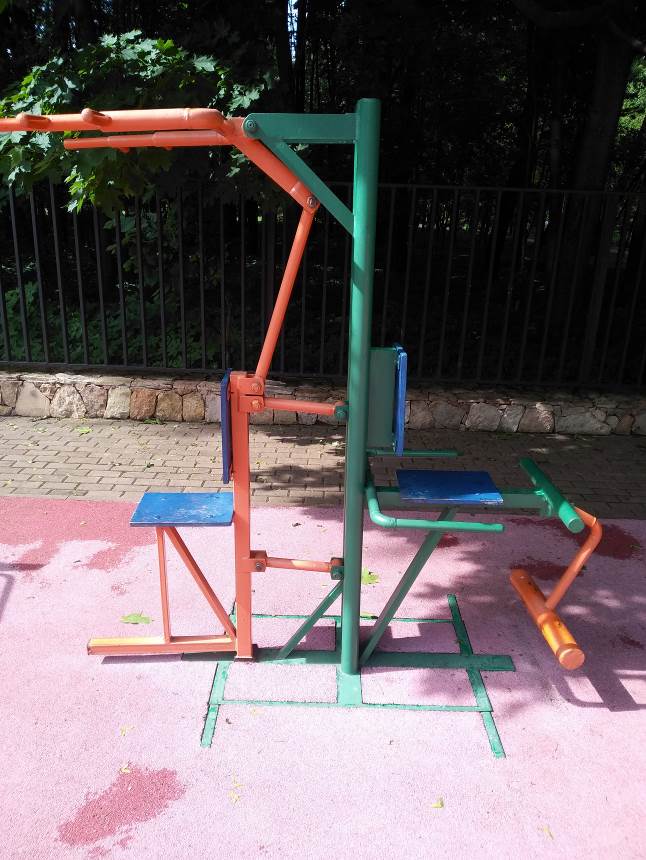

Фото 145 Площадка с уличными тренажерами. на территории СК «Соколята» (9)
Фото 146 Детская площадка №8 1-й Лучевой просек, за теннис. кортами «Соколята» (33)
Фото 147 Workout площадка тропа здоровья 700 метр (24)

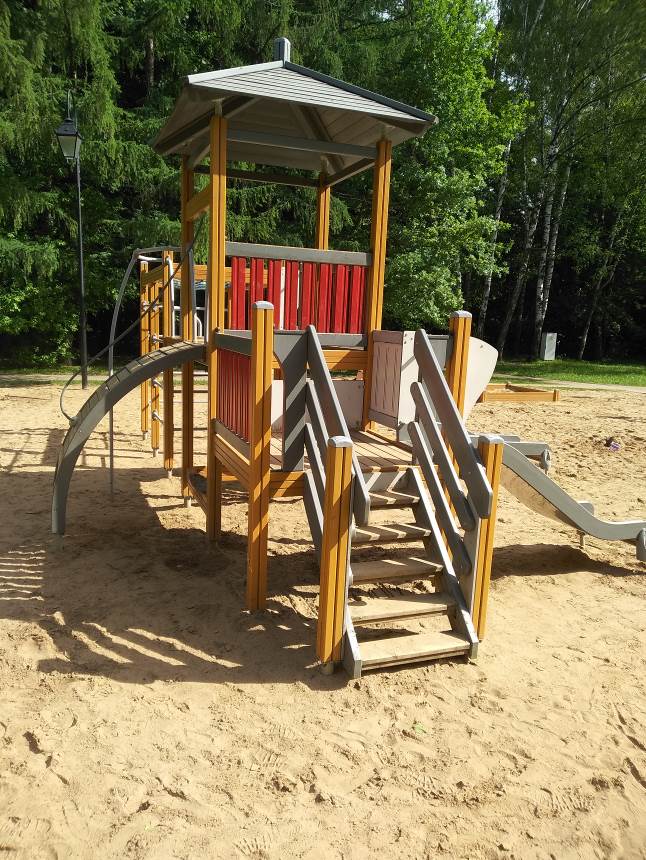

Фото 148 Детская площадка №3 5-й Лучевой просек, территория Кемпинг (37)
Фото 149 Люфт крепления одного сиденья Фото 150 Качели и качалка
Фото 151 Workout площадка 5-й Лучевой просек, территория Кемпинг (12)
Фото 152 Площадка с уличными тренажерами, 6-й Лучевой просек. Гимназия (2)
Отсутствуют Подушки на стену wall mount
Фото 153 Площадка с уличными тренажерами, 6-й Лучевой просек. Гимназия (2)
Фото 154 Площадка с уличными тренажерами, Сквер молодых семей (1)
Фото 155 Площадка с уличными тренажерами, Сквер молодых семей (1)
Отсутствуют Подушки на стену wall mount
Фото 156 Сломан карабин подвеса
Детская игровая и спортивная площадка – это место, где дети проявляют максимальную активность, свойственную их возрасту. Однако игры с друзьями, катание с горки, качели и другие развлечения могут не только принести удовольствие, но и стать причиной серьезной травмы. Поэтому законодательством разработаны специальные требования к оборудованию детских игровых и спортивных площадок, которые позволяют снизить риски получения повреждений к минимуму. Эти нормы отражены в ряде регламентирующих документов, в частности, ГОСТ Р-52169, ГОСТ Р-52301, ГОСТ Р-55677, ГОСТ Р-57538 Наиболее существенными требованиями, определяющими степень травматичности данного места являются:
Виды оборудования. Требования к детским игровым площадкам подразумевают, что на них устанавливаются конструкции, способствующие физической активности и безопасному отдыху ребенка. К такому оборудованию относятся горки, подвесные мосты, лестницы, качели и т. д. Кроме того, по нормам на детской площадке, расположенной около проезжей части, должны монтироваться ограждения, предотвращающие случайное или намеренное попадание ребенка на дорогу. Также рекомендуется размещать информационные вывески с перечнем правил обращения с оборудованием. Никаких других конструкций, целью которых не является физическое развитие и отдых детей, на площадке быть не должно.
Размеры оборудования. Габариты конструкций, установленных на площадке, должны позволять ребенку без труда воспользоваться их функциями. При этом размеры оборудования обязаны соответствовать росту детей в той возрастной категории, для которой оно разрабатывалось. Диаметр поручней, перил, перекладин, и других элементов для захвата руками необходимо адаптировать к ладони ребенка. Размеры сеток, лестниц, отверстий, ячеек и т. д. должны подбираться так, чтобы исключить застревание тела, конечностей и головы детей.
Качество конструкций. Нормативные требования к детским игровым и спортивным площадкам существенно ограничивают перечень материалов для оборудования. В частности, из него исключаются горючие и токсичные пластики, некоторые породы древесины, необработанный металл и т. д. Основным требованием к качеству изготовления оборудования является отсутствие острых углов, сколов, заусенцев и других дефектов поверхности, а также выступающих болтов, шурупов и прочих крепежей. Сварочные швы должны быть зашлифованы и окрашены. Сами конструкции должны быть надежно закреплены, иметь запас механической прочности и устойчивости к коррозии, исключать возможность самостоятельного демонтажа без применения специального инструмента.
Доступ к конструкциям. Все оборудование, установленное на детской площадке, должно быть полностью доступно не только играющим детям (соответствующей возрастной категории), но и их родителям. В частности, при изготовлении конструкций требования безопасности предписывают учитывать возможность быстрого удаления ребенка взрослым человеком из игровой зоны в экстренных случаях. Все лестницы, трапы и стремянки должны иметь постоянный наклон и обеспечивать беспрепятственный доступ детей к функциям конкретного оборудования.
Покрытие площадок. Опорные поверхности, используемые детьми во время игры, должны быть облицованы противоскользящим и смягчающим удар материалом. При этом требования к покрытию детских игровых площадок исключают использование отделки с высоким абразивным действием, сыпучих грунтов (песка, мелкого щебня и т. д.). Подходящими материалами являются утрамбованный грунт, газон, а также современные полимерные покрытия.
В результате осмотра конструкций игровых и спортивных площадок выявлены следующие недостатки:
- Ослаблено или отсутствует крепление элементов — не соответствие ГОСТ 52169-2012 п.4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость; ГОСТ 55677-2013 п.4.6. Соединения элементов конструкции должны быть защищены таким образом, чтобы они не могли самостоятельно разъединиться, если только они специально не выполнены с такой целью (Фото 26,28,47,101,112,113,116,117,149)
- Сколы, отслоения лакокрасочного покрытия на металлических и деревянных конструкциях – не соответствие ГОСТ 52169-2012 4.3.3 Элементы оборудования из металла должны быть защищены от коррозии (или изготовлены из коррозионностойких материалов), 4.3.8 Наличие шероховатых поверхностей, способных нанести травму ребенку, не допускается. 4.2.10 Древесина и защитные средства древесины должны быть стойкими к атмосферным воздействиям. ГОСТ 55677-2013 п.4.3 Наличие шероховатых поверхностей, способных нанести травму, не допускается (Фото 6,7,8,9,12,13,27,31,35,49,53,55,57,58,66,67,78,119,133)
- Расстояние между нижней частью сиденья качелей и покрытием менее 400мм – не соответствие ГОСТ 52169-2012 п.4.3.19 Расстояние между ударопоглощающим покрытием игровой площадки и подвижными элементами оборудования должно быть не менее 400 мм. (Фото 91,93,)
- Люфт подвижных элементов оборудования — не соответствие ГОСТ 52169-2012 п.4.3.18 Подвижные, а также подвижные и неподвижные элементы оборудования не должны образовывать сдавливающих или режущих поверхностей. п.4.3.23.10 Ширина зазоров в элементах конструкции оборудования, размеры которых изменяются в процессе эксплуатации (например, между витками пружины в качалке), должна быть не менее 12 мм при любом положении элементов конструкции. (Фото 74, 114,115)

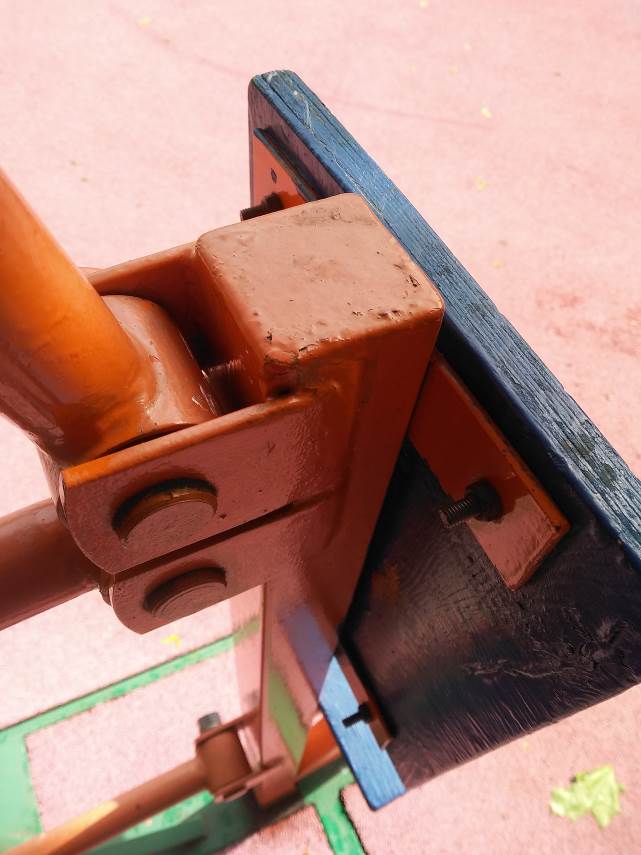

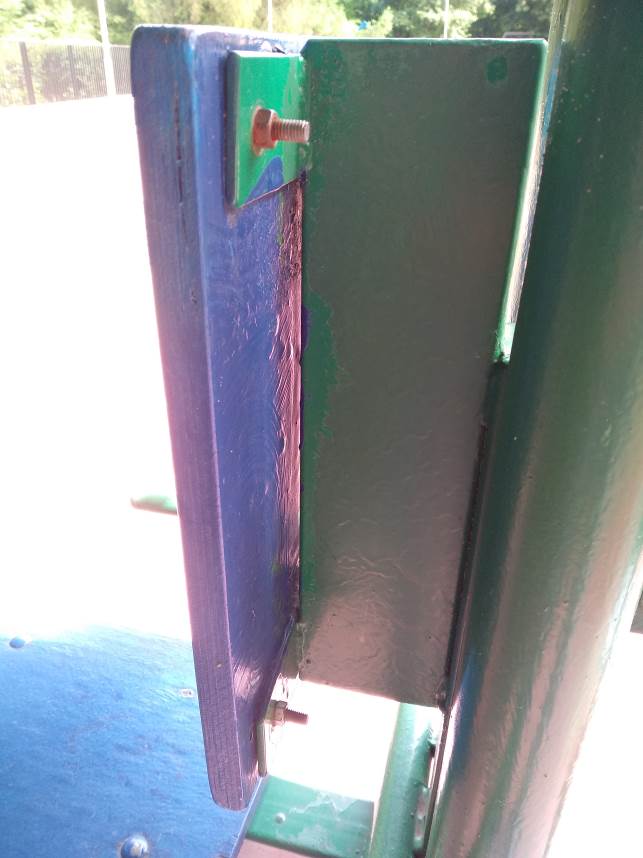

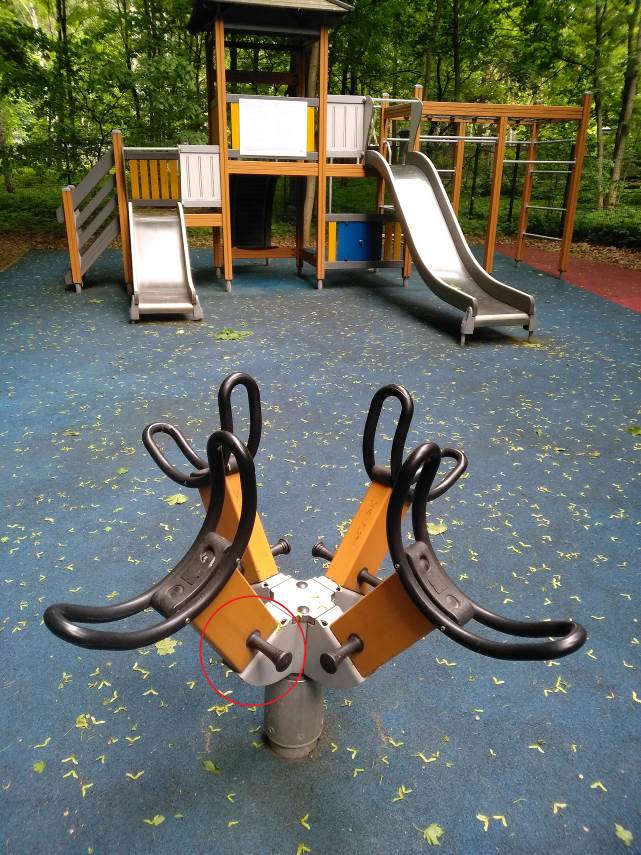

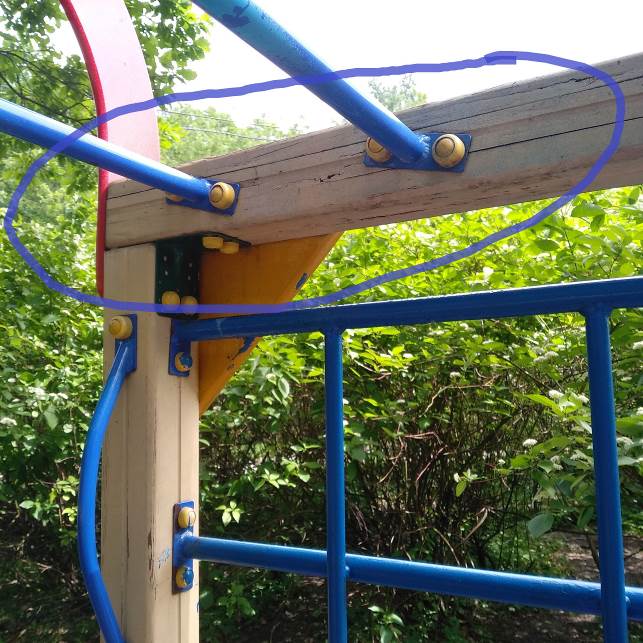

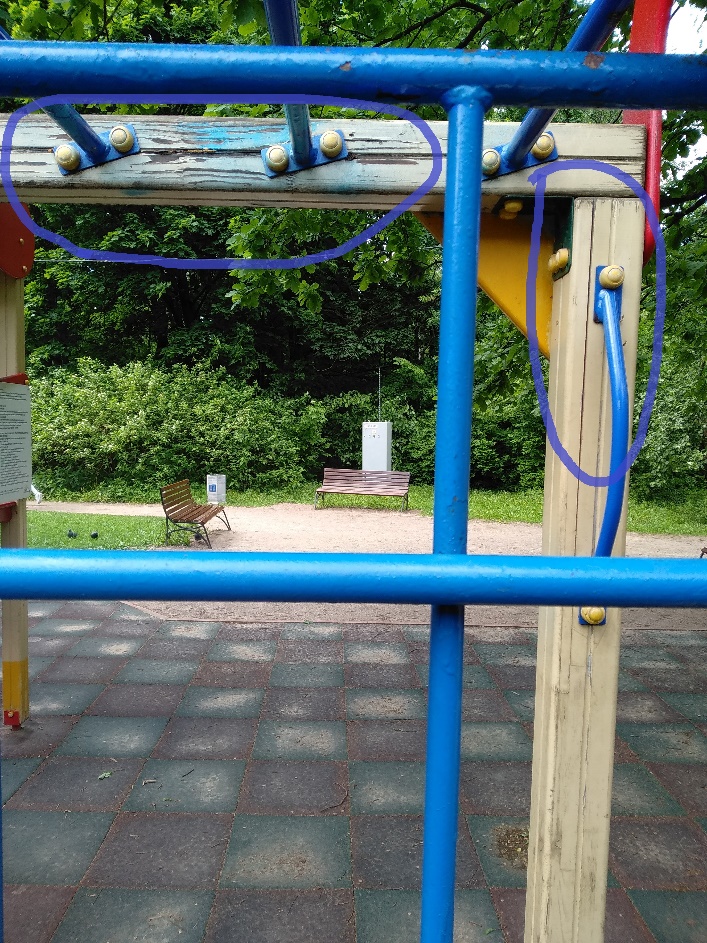

- Отсутствует накладка на конце болтовых и резьбовых соединении — не соответствие ГОСТ 52169-2012 п.4.3.9 Выступающие концы болтовых соединений должны быть защищены. ГОСТ 55677-2013 п.4.3 Выступающие концы болтов в пределах любой доступной части оборудования должны быть постоянно закрыты. (Фото 30,79,86,87,89)
- Лопины, трещины по сварному шву – не соответствие ГОСТ 52169-2012, ГОСТ 55677-2013 п.4.3. Сварные швы должны быть гладкими, ГОСТ 55677-2013 п.4.1 Применяемые материалы должны обеспечивать прочность и устойчивость оборудования с учетом климатических и погодных условий (Фото 75,104)

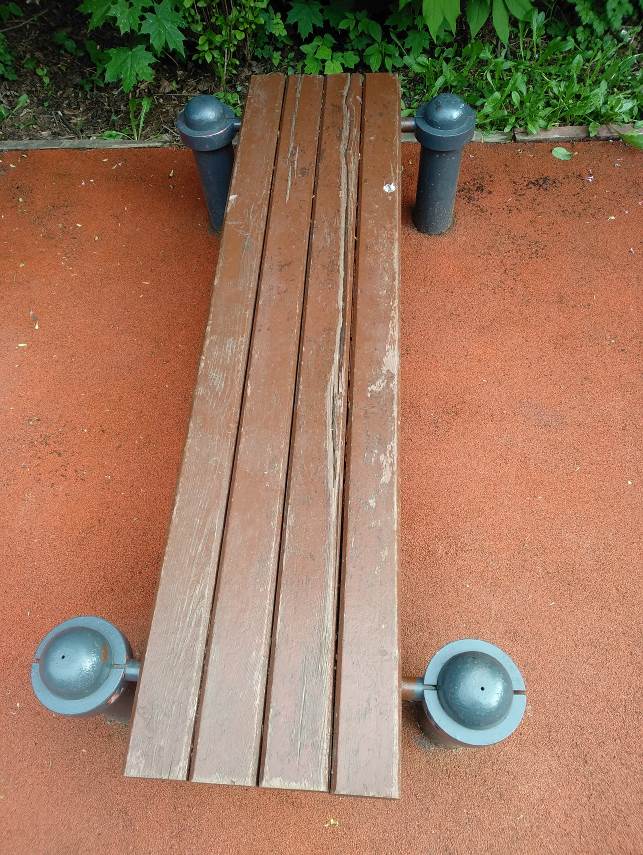

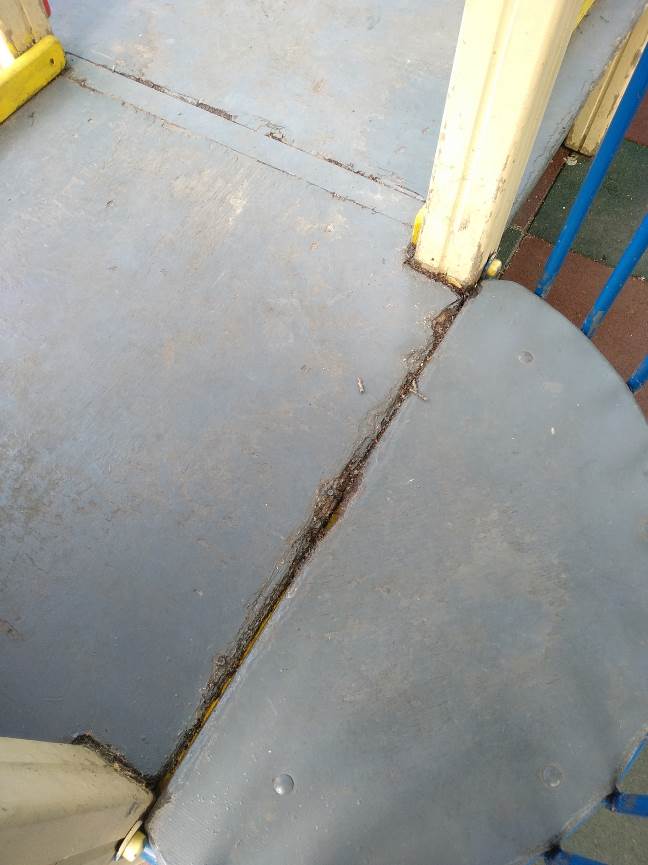

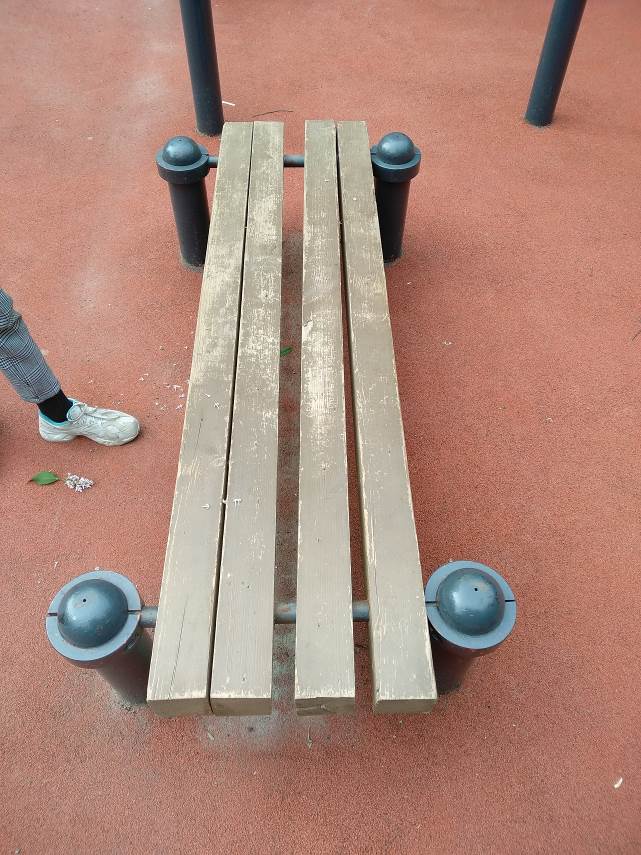

- Трещины и расслоения, трухлявость, деревянных элементов,- не соответствие ГОСТ 52169-2012 п.4.2.10 Древесина и защитные средства древесины должны быть стойкими к атмосферным воздействиям, п.4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость, п.4.3.5 Элементы оборудования из древесины должны изготавливать из древесины классов «стойкие» и «среднестойкие» и не должны иметь на поверхности дефектов обработки (например, заусенцев, задиров, отщепов, сколов и т.п.), ГОСТ 55677-2013 п.4.3. Оборудование должно быть изготовлено из нерасщепляющейся древесины, не должно иметь на поверхности дефектов обработки (например заусенцев, задиров, отщепов, сколов и т.п.). (Фото 2,3,25,27,29,31,40,63,64,65,66,77,78,128,129,139)

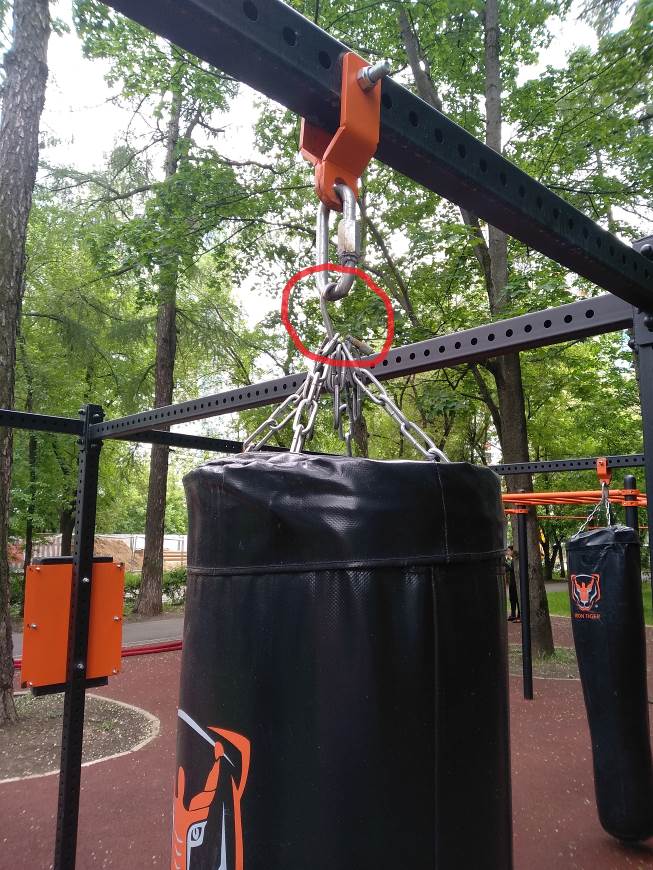

- Сломаны, изношены или отсутствуют, установлены со смещением детали и элементы конструкций оборудования– не соответствие ГОСТ 52169-2012 п.4.3.2 Конструкцией оборудования должна быть обеспечена прочность, устойчивость, жесткость и пространственная неизменяемость. ГОСТ 55677-2013 п.4.1 Применяемые материалы должны обеспечивать прочность и устойчивость оборудования с учетом климатических и погодных условий; (Фото 36,70,90,99,122,140,156)
Необходима смазка элементов для мягкости хода оборудования (Фото 141,144)

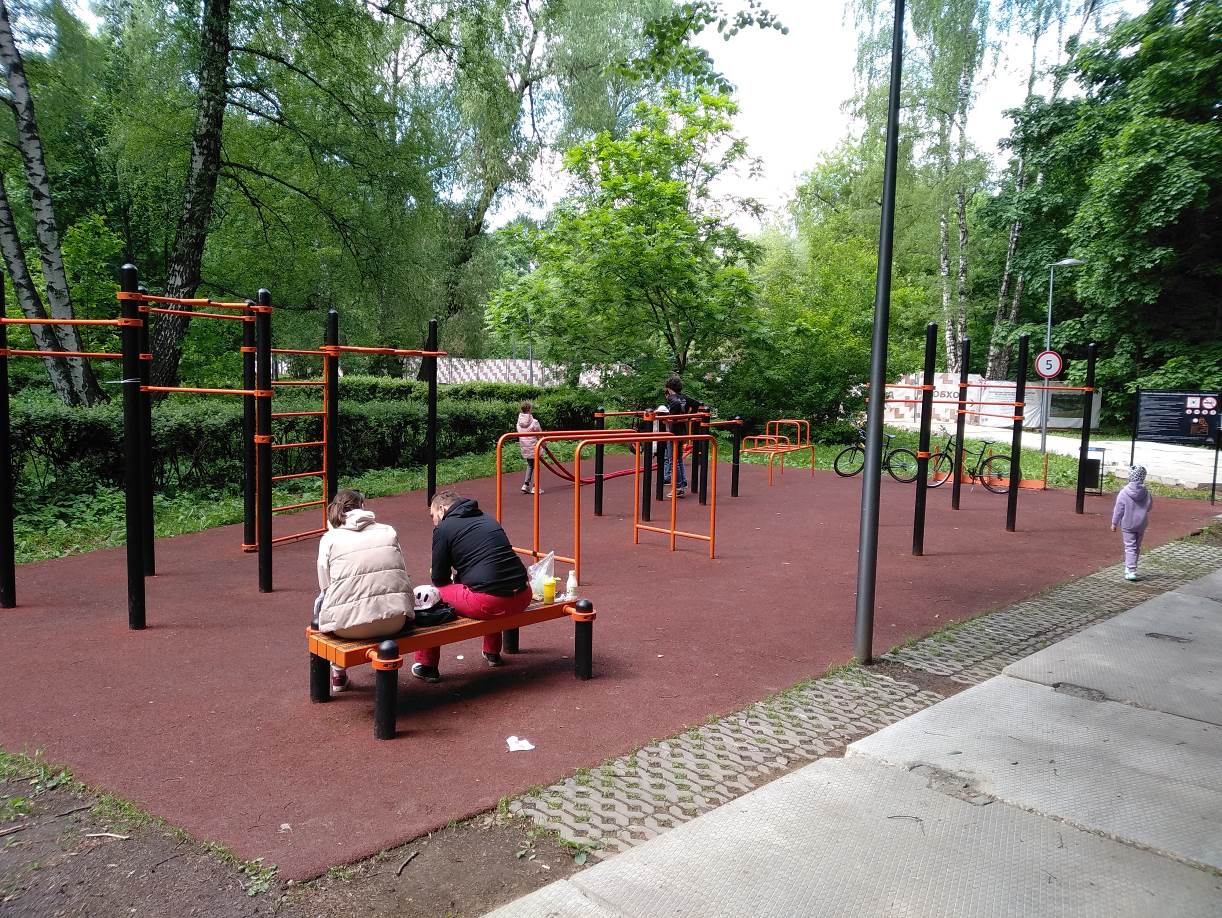

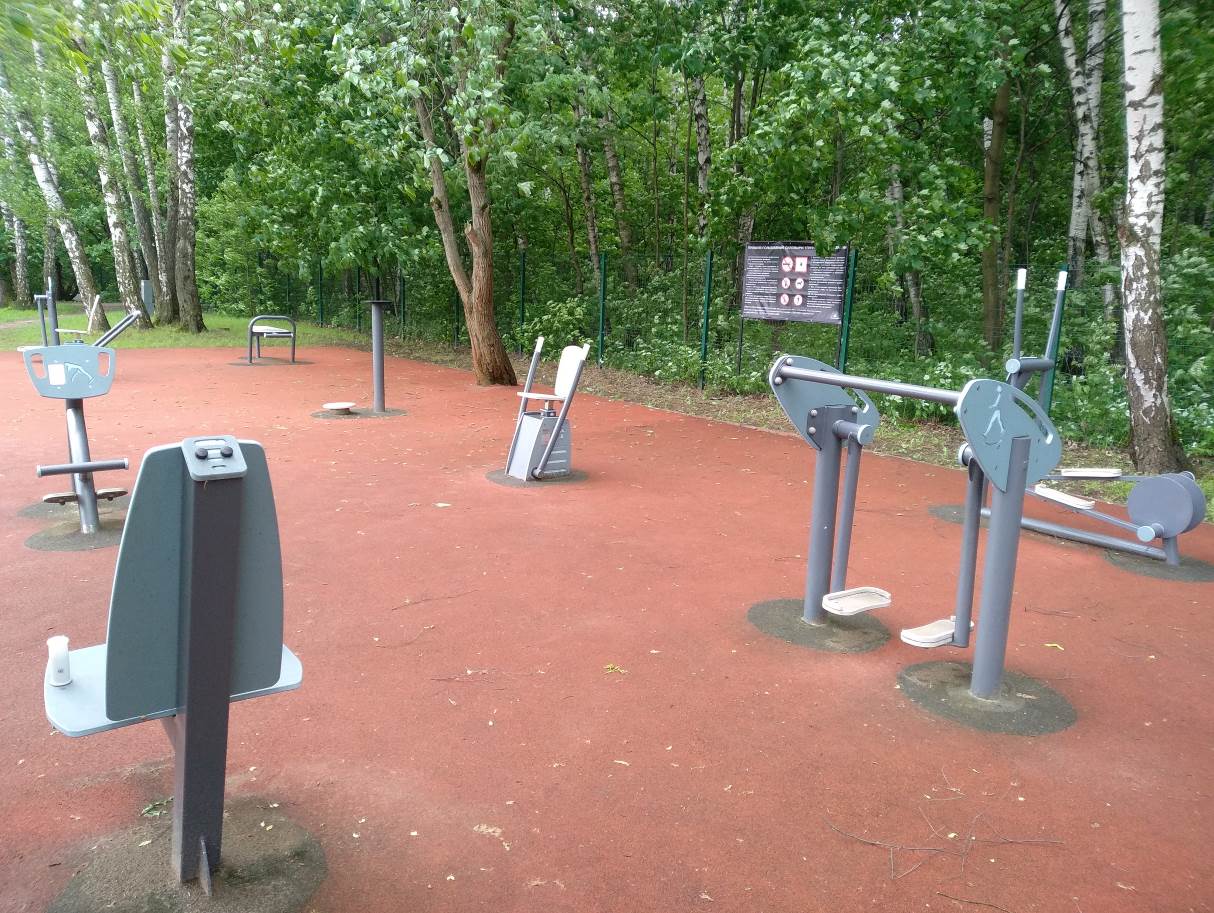

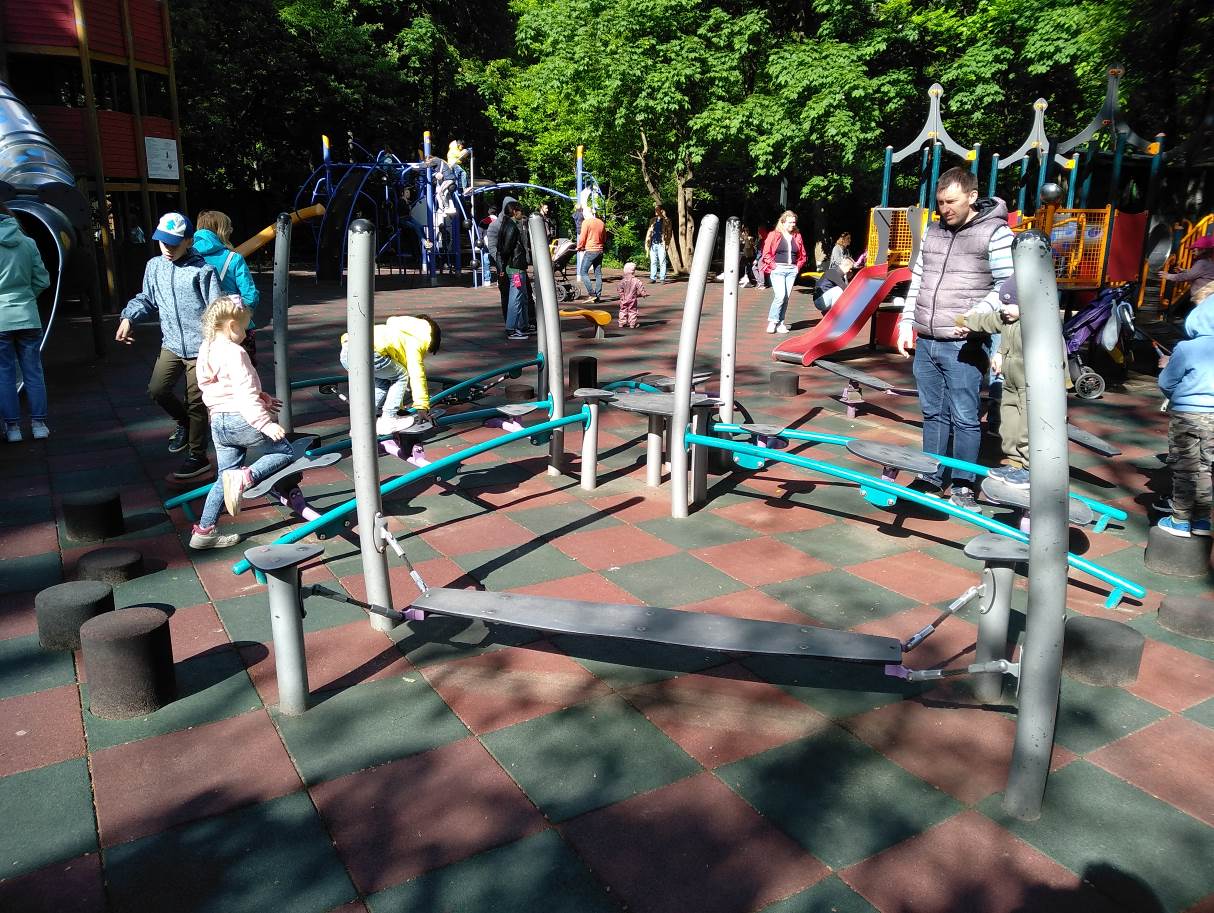

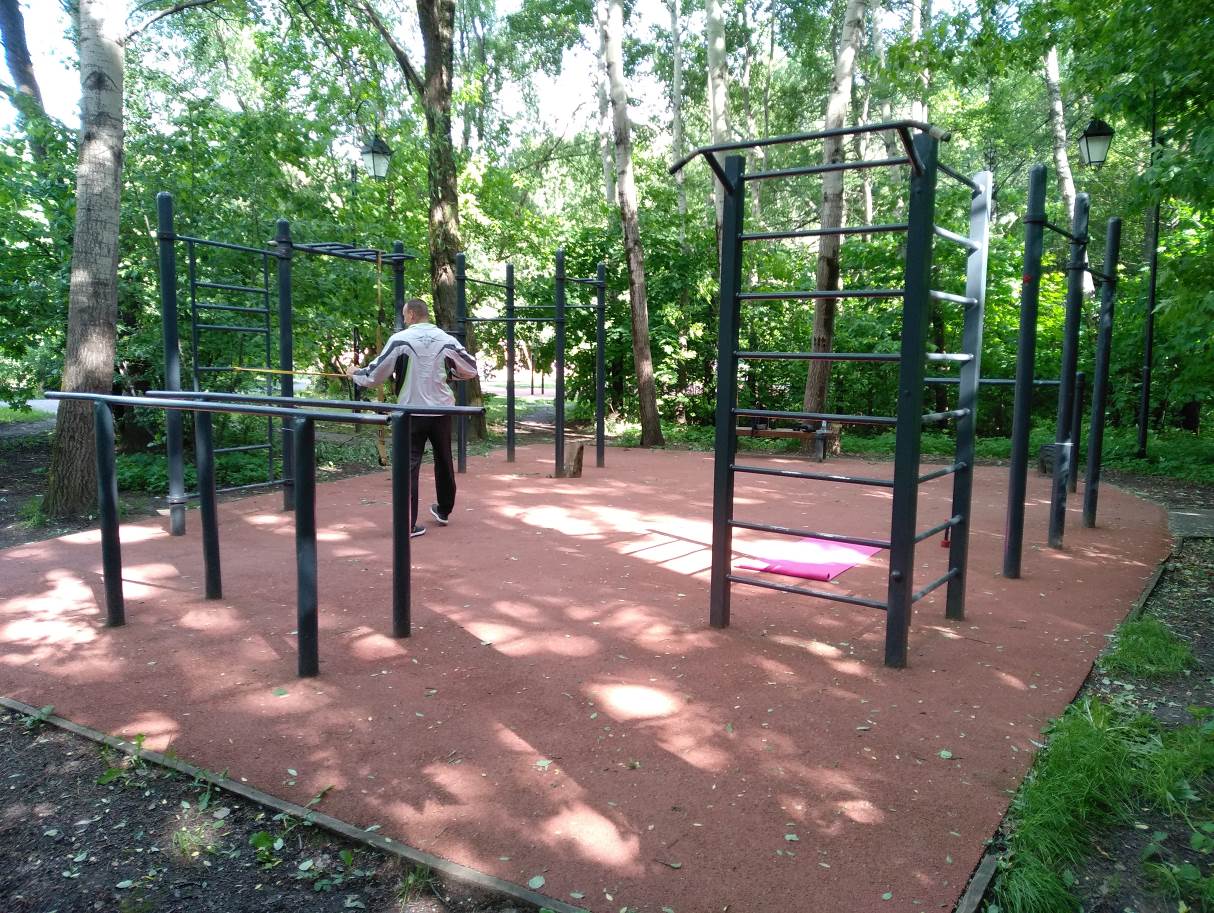

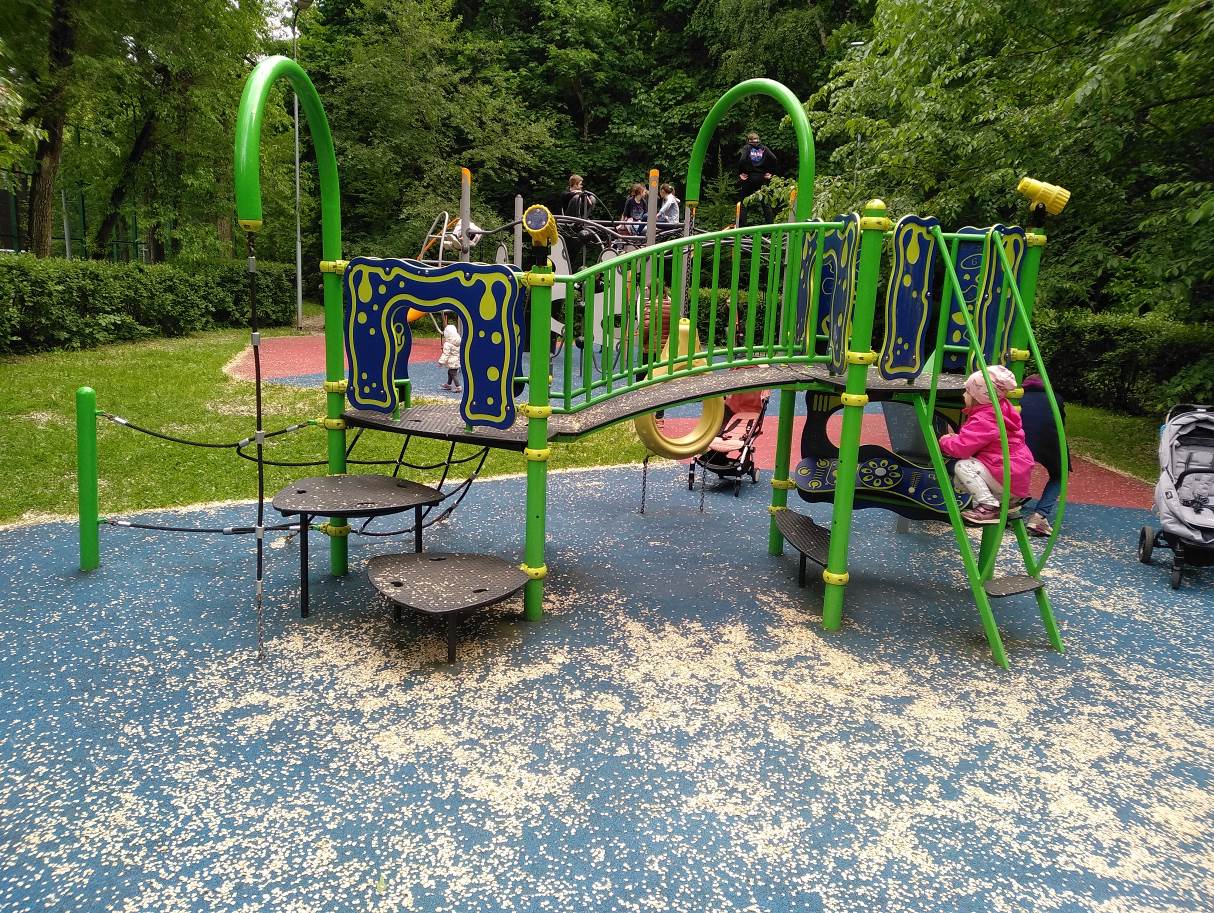

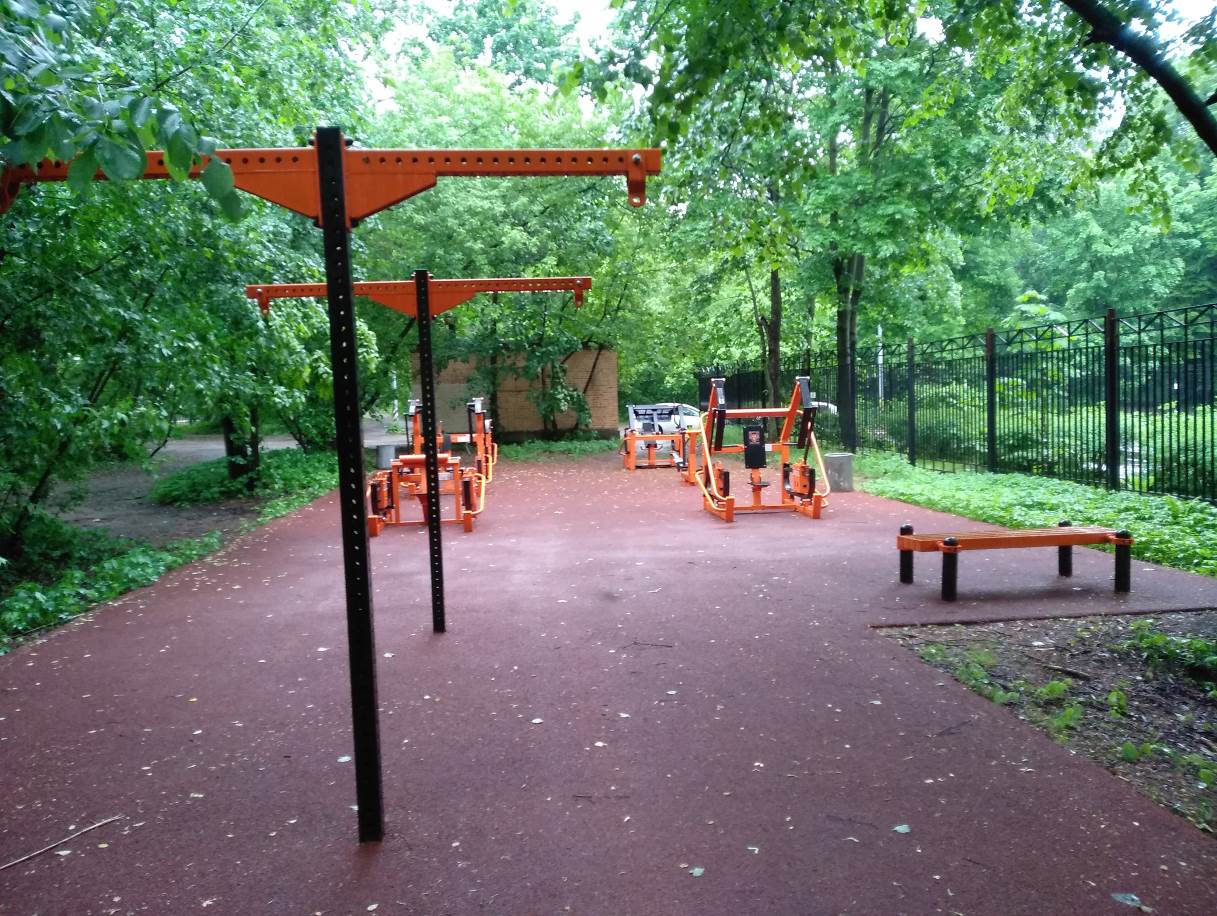

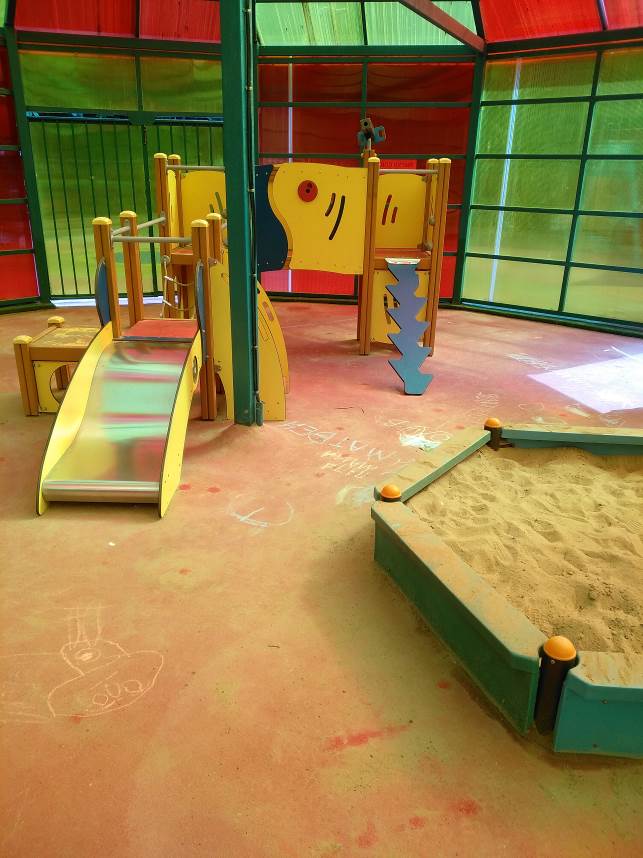

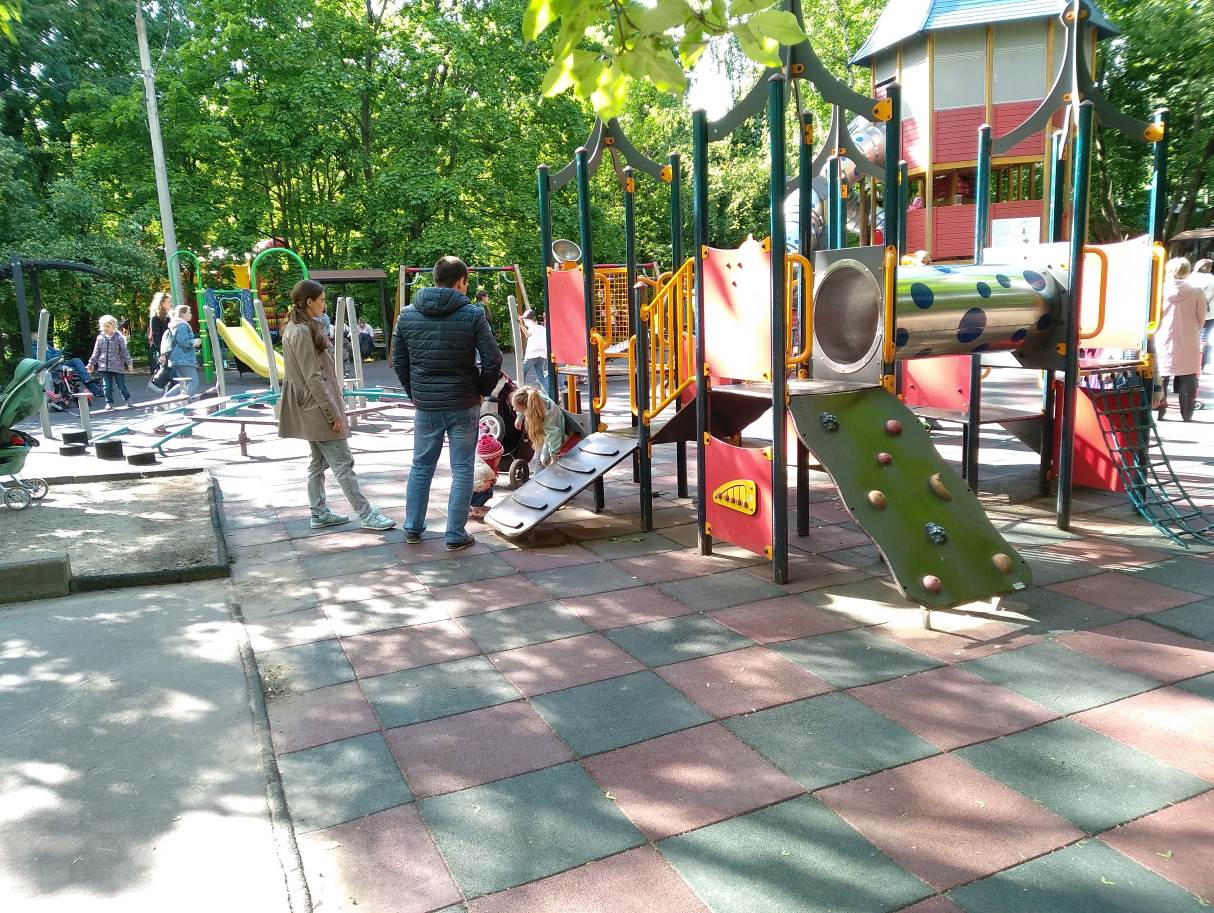

При обследовании игровых и спортивных площадок на территории парка «ХХХХХХ» были выявлены неисправности, дефекты и отклонения, не соответствующие требованиям безопасности и ГОСТу Р 52169-2012, Оборудование и покрытия детских игровых площадок (безопасность конструкции и методы испытаний), ГОСТу 55677-2013 Оборудование детских спортивных площадок (безопасность конструкции и методы испытаний), ГОСТу 56440-2015 Оборудование спортивное универсальное свободного доступа (требования и методы испытания с учетом безопасности).
Для приведения оборудования и элементов в состояние, удовлетворяющее требованиям, для дальнейшей безопасной эксплуатации, балансодержателю необходимо своими силами или с привлечением специализированных компаний устранить вышеуказанные замечания по качеству и состоянию конструкций, частичной замене элементов и деталей, установке недостающих комплектующих.
Игровые и спортивные комплексы и оборудование в дальнейшем могут быть использованы при условии своевременных технических осмотров, регулярном обслуживании и ремонте в соответствии с ГОСТ Р 52301-2013. Оборудование и покрытия детских игровых площадок. Безопасность при эксплуатации:
7.7 Устранение неисправностей
Неисправности оборудования, обнаруженные в процессе эксплуатации, снижающие безопасность, немедленно устраняют. Если это невозможно, то принимаются меры, обеспечивающие невозможность пользования оборудованием, либо оборудование демонтируют и удаляют с игровой площадки.
7.8 Регулярное обслуживание
Регулярное обслуживание включает мероприятия по поддержанию безопасности и качества функционирования оборудования и покрытий детской игровой площадки.
Мероприятия по регулярному обслуживанию оборудования включают:
— проверку и подтягивание узлов крепления;
— обновление окраски оборудования;
— обслуживание ударопоглощающих покрытий;
— смазку подшипников;
— нанесение на оборудование маркировок, обозначающих требуемый уровень ударопоглощающих покрытий из сыпучих материалов;
— обеспечение чистоты оборудования и покрытий (удаление битого стекла, обломков и загрязнителей);
— восстановление ударопоглощающих покрытий из сыпучих материалов и корректировка их уровня;
— обслуживание пространства зон безопасности.
7.9 Ремонтные работы
Ремонтные работы включают:
— замену крепежных деталей;
— сварку;
— замену частей оборудования;
— замену структурных элементов оборудования.
Эксперт
