Проведение замеров шума и вибрации в помещении

Проведение замеров шума и вибрации в помещении № 80 по адресу: г. Москва, проезд ХХХХХХа, дом 11, корпус 1, пом. 80.

Заказчик: собственник помещения ХХХХХХ Наталья Александровна.



ВВОДНАЯ ЧАСТЬ Основание для проведения обследования Настоящее заключение выполнено на основании договора № 0922/20 от 22 сентября 2020 года. Предмет задания – “Предоставление услуг по проведению замеров уровня шума и вибрации в помещении № 80 вновь построенного и введенного в эксплуатацию здания Разрешением на ввод в эксплуатацию Комитетом государственного строительного надзора г. Москвы от 17.09.2019 г. № 77-188000-009118-2019 распложенного по адресу: г. Москва, проезд ХХХХХХа, дом 11, корпус 4, включающее следующие виды работ: Визуальное обследование с фотофиксацией. Замер уровня шума и вибрации внутри помещения № 80. Сопоставление результатов обследования требованиям строительных норм и правил. Обследование Объекта производилось путем визуального осмотра с контрольными обмерами и фотофиксацией. При выполнении своих профессиональных обязанностей эксперт исходил из факта достоверности материалов, предоставленных Заказчиком. Эксперт не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Эксперт не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов. Сведения о специалисте Карепин Вячеслав Васильевич – образование высшее (квалификация инженер-строитель). Диплом Воронежского инженерно-строительного института МВ № 296419 по специальности Водоснабжение и канализация, с 1986 г. Стаж работы по специальности более 30 лет. Стаж экспертной работы с 2017 года. 3. Список используемой литературы 1. Федеральный закон “О государственной судебно-экспертной деятельности в российской Федерации” №73-ФЗ от 31 мая 2001 года. 2. Федеральный закон “О техническом регулировании (с изменениями на 29 июля 2017 года)” №184-ФЗ от 27 декабря 2002 года. 3. Федеральный закон “Технический регламент о безопасности зданий и сооружений (с изменениями на 2 июля 2013 года)” №384-ФЗ от 30 декабря 2009 года. 4. СП 13-102-2003 “Правила обследования несущих строительных конструкций зданий и сооружений”, дата введения 21 августа 2003 года. 5. СП 51.13330.2011 Защита от шума. 6. Гражданский кодекс Российской Федерации (часть первая) (статьи 1 – 453) (с изменениями на 23 мая 2018 года) (редакция, действующая с 3 июня 2018 года), принят Государственной Думой 21 октября 1994 года. 7. Жилищный кодекс Российской Федерации (с изменениями на 4 июня 2018 года), принят Государственной Думой 22 декабря 2004 года и одобрен Советом Федерации 24 декабря 2004 года. 8. Постановление от 10 июня 2010 года №64 “Об утверждении СанПиН 2.1.2.2645-10 “Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях (с изменениями на 27 декабря 2010 года)”, введенное в действие с 15 августа 2010 года. 9. СН 2.2.4/2.1.566-96 “Производственная вибрация, вибрация в помещениях жилых и общественных зданий”. 10. СН 2.2.4/2.1.8.562-96 “Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки”, утвержденные Постановлением № 36 от 31.10.1996 Госкомсанэпиднадзора России. 11. Федеральный закон от 10.01.2002г. №7-ФЗ “Об охране окружающей среды”. 12. Федеральный Закон от 30.03.1999 №52-ФЗ “О санитарно эпидемиологическом благополучии населения”. 13. ГОСТ 23337-2014 Методы измерения шума на селитебной территории и в помещениях жилых и общественных зданий. 14. ГОСТ Р 53964-2010 Вибрация. Измерения вибрации сооружений. Руководство по проведению измерений. 4. Сведения об участниках осмотра Для решения вопроса, вынесенного на исследование, было организовано проведение замеров уровня шума и вибрации в офисном помещении № 080 многоэтажного дома. Замеры производились 23 сентября 2020 года в присутствии собственника помещения ХХХХХХ Н. А. 5. Перечень приборов и оборудования При проведении экспертизы использовались следующие приборы и оборудование: – виброметр МЕГЕОН – 09630, зав. №1295800. – шумомер – MS 6701; – металлическая рулетка; – дальномер лазерный “DISTOtm D3a BT”. 6. Перечень работ Заказчик поручил провести замеры уровня шума и вибрации в офисном помещении построенного здания по адресу: г. Москва, проезд ХХХХХХа, дом 11, корпус 4 на предмет соответствия требованиям действующим санитарно-эпидемиологическим правилам и нормативам, государственным стандартам. Обследование объекта проходило в три связанных между собой этапа: – визуально-инструментальное обследование, в ходе которого выполнены натурные измерения; – камеральная обработка результатов исследований с установлением технических характеристик объекта исследования; – подготовка технического заключения. 7. Материалы, представленные заказчиком: В электронном виде документы, материалы: Выписка из Единого государственного реестра недвижимости об основных характеристиках и зарегистрированных правах на объект недвижимости. Сведения об основных характеристиках объекта недвижимости. Фотографии: планы расположения помещения на 2-ом этаже многоэтажного дома (из проекта строительства) и первая страница договора купли-продажи недвижимого имущества. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ 8. Описание результатов осмотра

Помещение № 80 располагается на 2-ом этаже многоэтажного дома. Помещение офисное – нежилое (из проекта строительства). На первом этаже здания, под помещением № 80, располагается рампа въезда-выезда в подземную атостоянку и две электрические подстанции, соприкасающиеся с ограждающими конструкциями, указанного помещения.

На момент обследования и производства замеров уровней шума и вибрации в рабочем состоянии находилось оборудование одной электрической подстанции.

Предельно допустимые уровни звукового давления, уровни звука и эквивалентные уровни звука для основных наиболее типичных видов трудовой деятельности и рабочих мест (Таблица 2 СН 2.2.4/2.1.8.562-96)

пп

Вид трудовой деятельности,

рабочее место

Уровни звукового давления, дБ, в октавных

лосах со среднегеометрическими частотами, Гц

Уровни звука

и эквивалентные

уровни

звука (дБА)

31,5

63

125

250

500

1000

2000

4000

8000

1

2

3

4

5

6

7

8

9

10

11

12

1

Творческая деятельность, руководящая работа с повышенными требованиями, научная деятельность, конструирование и проектирование, программирование, преподавание и обучение, врачебная деятельность. Рабочие места в помещениях дирекции, проектно конструкторских бюро, расчетчиков, программистов вычислительных машин, в лабораториях для теоретических работ и обработки данных, приема больных в здравпунктах

86

71

61

54

49

45

42

40

38

50

2

Высококвалифицированная работа, требующая сосредоточенности,

административно- управленческая

деятельность, измерительные и аналитические работы в лаборатории; рабочие места в помещениях цехового управленческого аппарата, в рабочих комнатах конторских помещений, в лабораториях

93

79

70

68

58

55

52

52

49

60

3

Работа, выполняемая с часто получаемыми указаниями и акустическими сигналами; работа,

требующая постоянного слухового

контроля; операторская работа по

точному графику с инструкцией;

диспетчерская работа. Рабочие места в помещениях диспетчерской службы, кабинетах и помещениях наблюдения и дистанционного управления с речевой связью по телефону; машинописных бюро, на участках точной сборки, на телефонных и телеграфных станциях, в помещениях мастеров, в

залах обработки информации на вычислительных машинах

96

83

74

68

63

60

57

55

54

65

4

Работа, требующая сосредоточенности; работа с повышенными требованиями к процессам наблюдения и дистанционного управления производственными циклами. Рабочие места за пультами в кабинах наблюдения и дистанционного управления без речевой связи по телефону, в помещениях лабораторий с шумным оборудованием, в помещениях для размещения шумных агрегатов вычислительных машин

103

91

83

77

73

70

68

66

64

75

5

Выполнение всех видов работ (за исключением перечисленных в пп.1-4 и аналогичных им) на постоянных рабочих местах в производственных помещениях и на территории предприятий

107

95

87

82

78

75

73

71

69

80

Предельно допустимые значения вибрации в административно-управленческих помещениях и в помещениях общественных зданий (Таблица 10 СН 2.2.4/2.1.8.566-96 “Производственная вибрация, вибрация в помещениях жилых и общественных зданий”

Среднегеометрические

частоты полос, Гц

Допустимые значения по осям

виброускорения

виброскорости

м/c·10

дБ

м/c·10

дБ

2

4

8

16

31,5

63

10,0

11,0

14,0

28,0

56,0

110,0

80

81

83

89

95

101

0,79

0,45

0,28

0,28

0,28

0,28

84

79

75

75

75

75

Примечания.

1. Для непостоянной вибрации к допустимым значениям уровней, приведенным в табл.10, вводится поправка – 10 дБ, а абсолютные значения умножаются на 0,32.

2. Для помещений школ, учебных заведений, читальных залов библиотек вводится поправка – 3 дБ

В процессе осмотра были произведены фактические замеры уровней шума и вибрации. Замеры производились в помещении (в трёх точках).

Результат произведенных замеров при работающем оборудовании в помещении одной электрической подстанции составил:

– в точке № 1 – уровень шума 68,6 дБ; уровень вибрации – 0,02 мм/с;

– в точке № 2 – уровень шума 68,4 дБ; уровень вибрации – 0,03 мм/с;

– в точке № 3 – уровень шума 66,1 дБ; уровень вибрации – 0,02 мм/с;

На основании вышеизложенного можно сделать выводы о том, что уровень шума превысил предельно допустимую норму, которая в соответствии с СанПиНом 2.1.2.2645-10 “Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях” и СП 51.13330.2011 Защита от шума в офисных помещениях и составляет (в дневное время суток) 50 дБ, а уровень вибрации не превысил предельно допустимую норму в соответствии с СН 2.2.4/2.1.566-96 “Производственная вибрация, вибрация в помещениях жилых и общественных зданий”, которая составляет (в дневное время суток) 1,1 м/с.

ВЫВОДЫ

Вопрос: Какую вибрационную и акустическую нагрузку создает работающее оборудование электрических подстанций в помещении № 080, расположенному по адресу: проезд ХХХХХХа, дом 11, корпус 1, пом. 80.

Ответ: На момент осмотра зафиксированный уровень шума превысил предельно допустимую норму для офисного помещения, в соответствии с СанПиНом 2.1.2.2645-10 “Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях” и СП 51.13330.2011 “Защита от шума”, а уровень вибрации не вышел за рамки предельно-допустимой нормы, определяемой СН 2.2.4/2.1.566-96 “Производственная вибрация, вибрация в помещениях жилых и общественных зданий”.

Специалист Карепин В. В.

Приложение 1

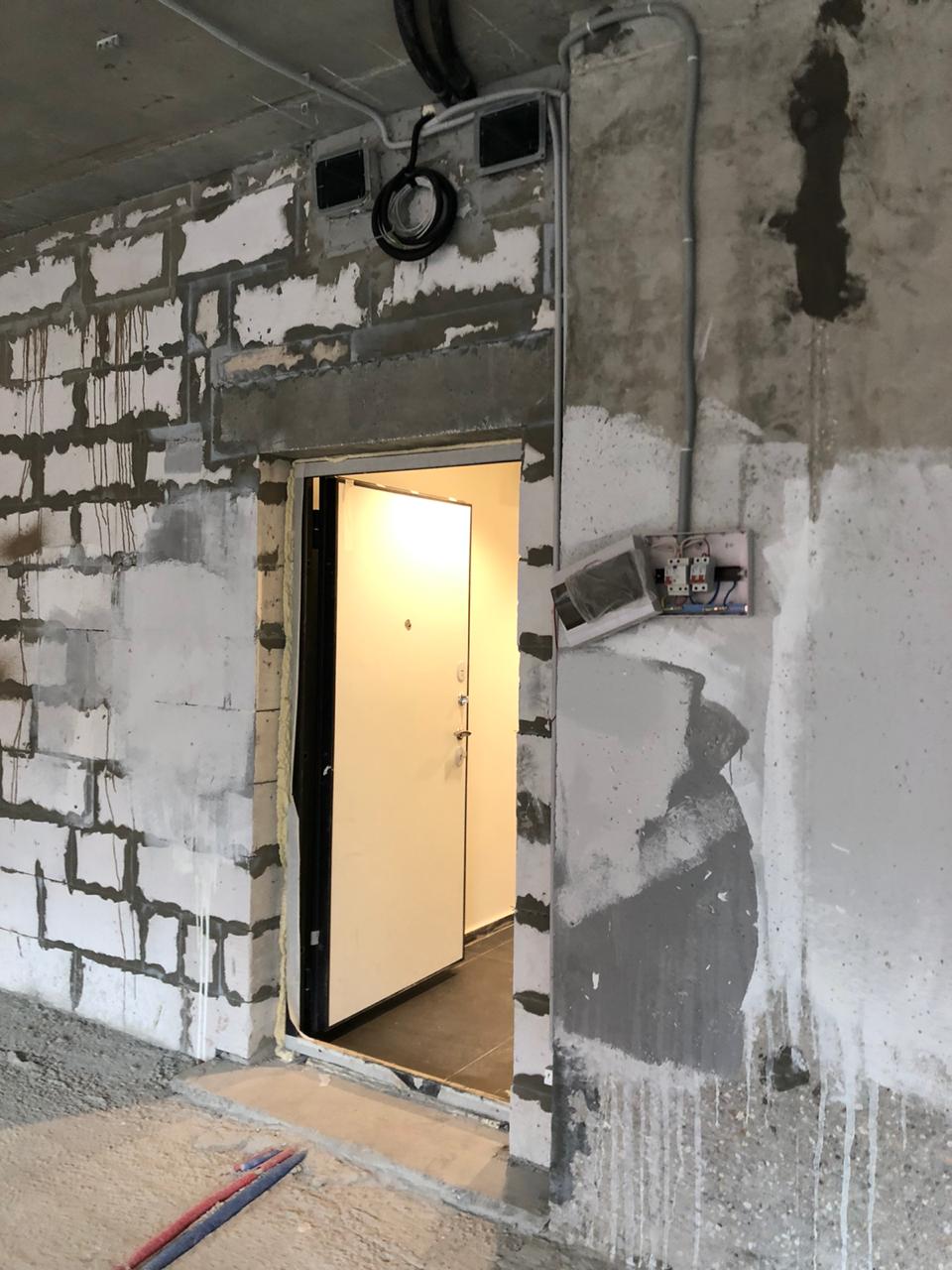

Фотоотчет
