Исследовательская часть:
Исследование объекта включало в себя следующие этапы:
- Выезд специалистов на исследуемый объект для визуального осмотра и изучения фактического состояния оборудования АПС, в рамках заключенного договора.
- Анализ и систематизация результатов, полученных при изучении предоставленной в распоряжение экспертов документации и правовых и технических документов, относящихся к обследуемому объекту и по результатам выезда на объект и визуального осмотра, и изучения фактического состояния оборудования АПС, в рамках заключенного договора.
- Формулирование выводов и оформление заключения специалистов.
Методы исследования, использованные при подготовке настоящего заключения, относятся к общенаучным (описание, сравнение, измерение) и частно-научным (аналитический метод).
Исследование проводилось с использованием следующих методов:
Метод натурного экспертного осмотра;
Метод анализа полученных данных.
Объект исследования: оборудование системы автоматической пожарной сигнализации на базе оборудования Global Fire Equipment (GFE), страна-производитель — Португальская Республика, установленное в блоках А, С здания бизнес центра.
Программное обеспечение Odyssey.
Сведения о примененной методике:
Методика, способы и методы исследования, программа обследования объекта (оборудование АПС на базе оборудования GFE), оценка результатов исследования, определение характеристик и параметров исследуемого объекта и его конструкций, деталей и элементов, в данном случае, основаны на указаниях, изложенных в ГОСТ Р 59638-2021 «Системы пожарной сигнализации. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность» (утв. и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 24 августа 2021 г. N 791-ст)
ОКС 13.220.01 Дата введения — 15 сентября 2021 г. Введен впервые. о натурном обследовании объекта и исследовании предоставленных экспертам технических документов и материалов, анализе исследования технической и проектной документации, предоставленной экспертам в рамках материалов гражданского дела, а также формировании выводов и ответов на поставленные перед экспертом вопросы в рамках такого исследования, что соответствует требованиям, установленным в ст.8 и 16 Федерального закона от 31 мая 2001 г. № 73-ФЗ «О государственной судебно-экспертной деятельности в Российской Федерации».
Главной задачей проведения данного исследования является получение обоснованных и достоверных ответов на поставленные перед экспертами вопросы. При определении порядка и методов обследования, а также для последующей обработки и исследовании результатов и материалов обследования были применены порядок и правила, установленные в ГОСТ Р 59638- 2021 6.5 Устранение неисправностей и ложных срабатываний СПС. Исходя из указаний, содержащихся в данных правилах, определялась полнота и объем проводимых исследований, устанавливались объемы фактического натурного обследования. Кроме того, исследования проводились в тех объемах и в порядке, которые были необходимы для получения ответов на поставленные перед экспертами вопросы, поскольку ответы на эти вопросы являются основной целью проведения исследования. Работы по обследованию объекта исследования были выполнены исходя из характера и особенностей данного объекта, как, впрочем, и из возможности фактического доступа к отдельным элементам и конструкциям.
Вместе с тем, информация, полученная в результате обследования в соответствии с Федеральный закон от 22.07.2008 N 123-ФЗ, является в целом исчерпывающей и достаточной как для оценки соответствия объектов обследования нормам и правилам, так и ответов на поставленные вопросы. В соответствии с требованиями, установленными в Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 25.12.2023) Технический регламент о требованиях пожарной безопасности>Федеральный закон>Раздел VII. Оценка соответствия объектов защиты (продукции) требованиям пожарной безопасности>Глава 33. Оценка соответствия объектов защиты (продукции) требованиям пожарной безопасности>Статья 144. Формы оценки соответствия объектов защиты (продукции) требованиям пожарной безопасности. Контроль состояния АПС, а также п.7 Приборы приемно-контрольные пожарные. Приборы управления пожарные Функциональная проверка по 7.2.1.1—7.2.1.3, 7.2.2.1, метод испытаний по 7.3.2.7 ГОСТ Р 53325—2009, было принято решение о проведении непосредственно на объекте сплошного визуального и выборочного детального обследования, выполнении замеров с использованием измерительных приборов и контрольных методов, а также проведении фотосъемки.
Исходные данные
Предъявленное оборудование АПС на базе оборудования GFE, страна-производитель-Португальская Республика, установленное в блоках А, С здания бизнес центра.
- год ввода в эксплуатацию 2016г. (при этом основное оборудование АПС GFE смонтировано и функционирует с 2014г.)

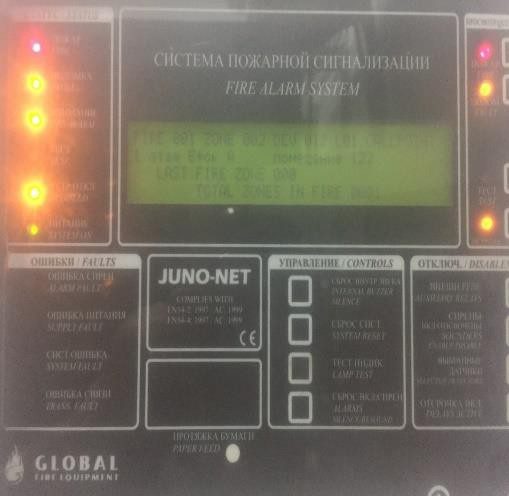

- Сигнал от адресных приемно-контрольных панелей управления (JUNO NET (J-NET)) выведен на компьютер в диспетчерский пункт, расположенный в блоке Б.
Участок площадью 4,5 га расположен в Юго-Западном административном округе, в муниципальном районе Коньково.
Объект представляет собой 22-х этажное здание в высотной части с прилегающими стилобатными частями этажностью 2 — 10 этажей. Условно, здание разделено на три блока «А», «B» и «С». Части (блоки) представляют собой:
блок «А» – прямоугольное здание с центральной 22-х этажной высотной частью (максимальная высота 91,76 м) и прилегающими стилобатными частями в 2 — 4 этажей с южной стороны и 5 этажей с северной стороны. 22-й этаж и надстройка являются техническими. Здание имеет две входные группы, оборудованные турникетами. С западной стороны блока расположен переход, из центральной высотной части, в блок «B» на уровне 3 этажа. С северной стороны блока «А» примыкает блок «С».
блок «В» – квадратное здание с прямоугольной 10-ти этажной высотной частью по центру здания (максимальная высота 41,25 м) и прилегающими стилобатными частями в два этажа с южной стороны и 5 этажей с северной стороны. 10-й этаж является техническим. В средней части восточной стороны к блоку «В» примыкает переход в блок «А» на уровне 3 этажа. С северо- восточной стороны к блоку «В» примыкает блок «С». Здание блока имеет 3 входные группы, оборудованные турникетами. АПС блока «Б» выполнена на оборудовании отдельной адресно-аналоговой системы «Рубеж» на базе приборов приемно-контрольных пожарных Рубеж-2ОП-Р3.
блок «С» – прямоугольное 6-ти этажное здание (максимальная высота 29,66 м). 6-й этаж является техническим. Южной стороной блок «С» примыкает к блоку «А» и западной к блоку «В». Здание блока «С» имеет одну входную группу, оборудованную турникетами.
В здании располагается бизнес-центр, включающий в себя офисные и торговые помещения свободной планировки, помещения общественного питания, фитнес-центр, общее количество данных нежилых помещений 580 шт. В северной стилобатной части блока «В», на первом и втором этажах размещена крытая автостоянка на 462 м/места
Класс функциональной пожарной опасности помещений здания:
— автостоянка — Ф5.2;
— офисные помещения для коммерческого использования – Ф4.3;
— помещения организаций (предприятия) торговли – Ф3.1;
— помещения организаций (предприятия) общественного питания – Ф3.2;
— физкультурно-оздоровительные комплексы с помещениями без трибун для зрителей – Ф3.6;
Наличие в составе данного здания помещений различных классов функциональной пожарной опасности (закрытая автостоянка, офисные помещения, торговые помещения, кафе- столовая и т.п.) не противоречит п.5.1.10 СП 4.13130.2009.
Входящие в состав данного здания помещения иного функционального назначения выделяются противопожарными преградами, в соответствии с требованиями ч.1 ст.88 Технического регламента, и предназначены для обеспечения его функционирования (согласно требованиям Задания на проектирование).
Предусмотрено пребывание маломобильных групп населения М2-М4.
Программное обеспечение Odyssey
В нормальном режиме программа опрашивает подключенные к сети пожарные панели. На рабочем окне программы будет отображаться зеленый индикатор состояния и надпись «NORMAL».
В случае ошибки компьютер будет подавать звуковой сигнал, индикатор состояния сменит цвет на жёлтый и под ним появится системное сообщение «FAULT (ОШИБКА)». Зона от которой поступил сигнал, на схеме будет так же отмечена желтым. Если ошибка касается извещателя или иного сигнализирующего устройства, то система покажет неисправное устройство на плане, как при сигнале тревоги. Системные ошибки будут выводится только отдельным окном с информацией.
Обследованием установлено:
Оборудование АПС на базе оборудования GFE, установленное в блоках А, С здания бизнес центра:
1. оборудование находится в исправном состоянии за исключением оборудования, указанного в следующем пункте.
2. Установлен критический дефект (согласно ГОСТ 15467-79. «Управление качеством продукции») интерфейсной платы GFE ADV-COMS-TPS-IP, отвечающей за обработку и передачу сигналов с приемно-контрольных панелей управления, установленных в блоке А на 1 этаже в помещении серверной № 123-АР, на графическую станцию АПС, установленную в блоке Б на 1 этаже в помещении диспетчерского пункта № 1086-АР.
3. На момент проверки передача сигнала «FIRE» (обнаружение пожара) от приемно-контрольных панелей управления АПС передается по радиосвязи в диспетчерский пункт блока Б постами охраны, размещёнными в блоках А и С. После получения информации о номере (адресе) сработавшего устройства диспетчер вручную устанавливает месторасположение данного устройства при помощи графических поэтажных планов расположения оборудования АПС и затем по радиосвязи направляет группу быстрого реагирования к предполагаемому месту возгорания.
4. В помещение диспетчерского пункта также выведены системы: контроля лифтового оборудования, СКУД и программа контроля работы вентиляции и кондиционировании.
5. Системы вентиляции и кондиционирования помещений здания, СКУД, а также лифтовое оборудование блоков А и С в автоматическом режиме получают сигнал тревоги от АПС GFE и срабатывают в штатном режиме согласно противопожарного алгоритма.
6. Срок действия сертификата соответствия на установленное оборудование GFE истек в 2017г.
7. Запасная интерфейсная плата отсутствует на объектовом складе ЗИП. Возможность приобретения новых базовых компонентов системы АПС GFE отсутствует. Причины: согласно официального сайта производителя GFE и фактически на территории РФ нет официального дистрибьютера оборудования GFE, а адресные приемно-контрольные панели управления JUNO NET (J-NET) и интерфейсные платы ADV-COMS-TPS-IP сняты с производства.
8. В представленных паспортах и инструкциях по эксплуатации оборудования GFE отсутствуют данные о назначенном сроке службы оборудования GFE.
9. 25.05.2023г. во время проведения учебной противоаварийной тренировки (эвакуации персонала здания) произошел сбой в работе центрального оборудования АПС GFE, а именно полный отказ приемно-контрольных панелей АПС принимать сигналы от активированных извещателей (отчет Заказчика о проведении учебной противоаварийной тренировки прилагается). Затем 12.09.2023г. произошел повторный комплексный сбой в работе центрального оборудования АПС GFE, после которого не удалось восстановить работоспособность интерфейсной платы GFE ADV-COMS- TPS-IP. С момента возникновения 25.05.2023г. первого сбоя системы в журнале диспетчерского пункта БЦ NEO GEO за 2023г. зарегистрировано 43 ложных срабатывания, после которых система АПС GFE переводилась в штатный режим без нарушения сроков технической готовности.

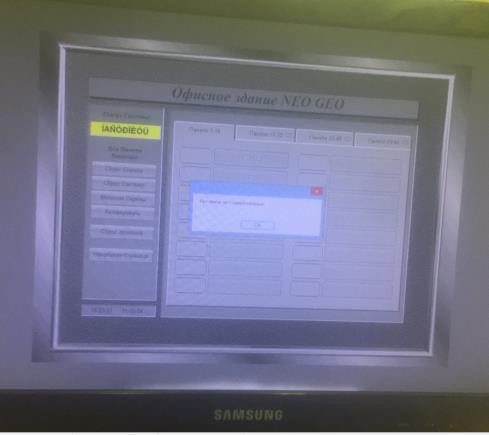

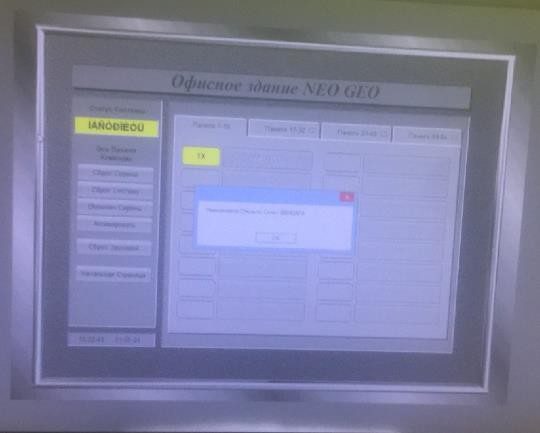

10. Программное обеспечение Odyssey при запуске на компьютере в диспетчерском пункте БЦ NEO GEO отображает окна ошибки:
«Нет связи ни с одной панелью» «необходимо открыть Сокет 80042А»
Коды ошибок в инструкции по эксплуатации не отображены.
Согласно официального сайта производителя GFE данное программное обеспечение также более не поддерживается, в следствие чего ПО не может быть обновлено.
Основываясь на результатах проведенных исследований:
- В соответствии с п. 15 ГОСТ Р 27.102-2021 оборудование АПС на базе оборудования GFE, установленное в блоках А, С здания БЦ NEO GEO является частично неработоспособным (не в полной мере выполняет возложенные на него функции). В соответствии с требованиями утвержденных СТУ в здании должна функционировать автоматическая пожарная сигнализация адресно-аналогового типа. При этом должен обеспечиваться автоматический вывод сигналов о срабатывании систем противопожарной защиты (СПЗ) в помещение диспетчерского пункта с круглосуточным пребыванием дежурного персонала. В связи с критическим дефектом интерфейсной платы GFE ADV-COMS-TPS-IP передача сигнала «ПОЖАР» в помещение диспетчерского пункта производится не в автоматическом, а в ручном режиме. При этом оперативным службам (дежурному диспетчеру, постам службы охраны и группе быстрого реагирования) требуется дополнительное время на определение места предполагаемого возгорания и на получение подтверждения о наличии или отсутствии возгорания. Для восстановления подачи автоматического сигнала о срабатывании СПЗ требуется замена неисправной интерфейсной платы. Однако данное оборудование отсутствует на объектовом складе ЗИП и не может быть легально приобретено на территории РФ. При этом в связи с истечением срока действия сертификата соответствия на оборудование GFE в соответствии с требованиями Федерального закона № 123-ФЗ от 22.07.2008г. «Технический регламент о требованиях пожарной безопасности», а также Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) новое оборудование пожарной автоматики взамен вышедшего из строя даже в случае его наличия не может быть использовано в составе АПС Здания.
- Отсутствие компонентов и запчастей системы АПС GFE приводит к невозможности выполнить обязательные требования, изложенные в п. 6.5.1 ГОСТ Р 59638-2021: «6.5.1 Обслуживающая организация должна осуществлять круглосуточный прием заявок о неисправностях и ложных срабатываниях СПС. Конкретный способ приема заявок определяется положением договора об оказании данных услуг. Устранение неисправностей должно осуществляться обслуживающей организацией за время не более 24 ч. Допускается время устранения неисправности увеличивать до 72 ч, если наличие единичной неисправности не оказывает влияние на работоспособность СПС, т.е. СПС функционирует в полном объеме при наличии неисправности».
- Основное оборудование АПС GFE эксплуатируется на протяжении более 10 лет. В процессе эксплуатации оборудования АПС происходят частые ложные срабатывания, а также неоднократные комплексные сбои центрального оборудования АПС. На текущий момент оборудование АПС частично неработоспособно (не в полной мере выполняет возложенные на него функции). Установленное программное обеспечение более не поддерживается производителем и не может быть обновлено. На основании вышеизложенного, а также в соответствии с требованиями, указанными в п. 6.6.1 ГОСТ Р 59638-2021, превышен срок эксплуатации оборудования АПС GFE и владельцу оборудования (правообладателю объекта) следует организовать работы по капитальному ремонту или замене оборудования АПС: «6.6.1 Эксплуатацию технических средств СПС с истекшим сроком службы (эксплуатации) необходимо осуществлять в соответствии с Постановлением Правительства Российской Федерации от 16 сентября 2020 г. N 1479 «Об утверждении Правил противопожарного режима в Российской Федерации» . Решение о дальнейшей эксплуатации должен принимать правообладатель объекта. При принятии решения об эксплуатации технических средств СПС с истекшим сроком службы рекомендуется привлекать производителя данного технического средства СПС. При отрицательном заключении производителя эксплуатацию технических средств СПС с истекшим сроком службы проводить не следует. В случаях, когда в технической документации указан неопределенный срок службы (эксплуатации), например, «10 лет и более» или «средний срок службы 10 лет», следует руководствоваться числовым значением («10 лет» в приведенном примере) и принимать его как время истечения срока службы (эксплуатации).».
IV. Рекомендации
- На время проведения капитального ремонта усилить контроль за взаимодействиями оперативных служб (дежурного диспетчера, постов службы охраны и группы быстрого реагирования) в случае срабатывания оборудования АПС GFE: оперативная и корректная передача постами охраны сигналов системы АПС GFE в диспетчерский пункт БЦ NEO GEO в ручном режиме, оперативная передача диспетчером группе быстрого реагирования данных по расположению сработавшего оборудования и оперативное получение диспетчером от группы быстрого реагирования подтверждения о наличии или отсутствии возгорания.
- Разработать проектное решение на замену центрального и периферийного оборудования АПС GFE, установленного в блоках А, С здания БЦ NEO GEO, на оборудование аналогичного типа или класса, отвечающего требованиям утвержденных СТУ на здание, а также действующих норм и правил.
- В целях экономии средств и сокращения сроков проведения монтажных работ провести капитальный ремонт с сохранением существующих линий связи, установленных в соответствии с утвержденным проектным решением и производить переоснащение компонентов системы АПС GFE с использованием оборудования и программного обеспечения более распространенных систем российских производителей, обладающих технической поддержкой и необходимыми действующими сертификатами соответствия на территории РФ.

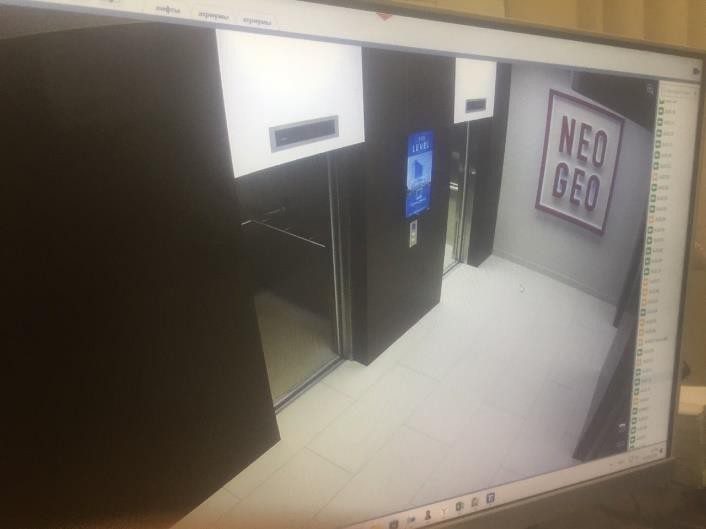

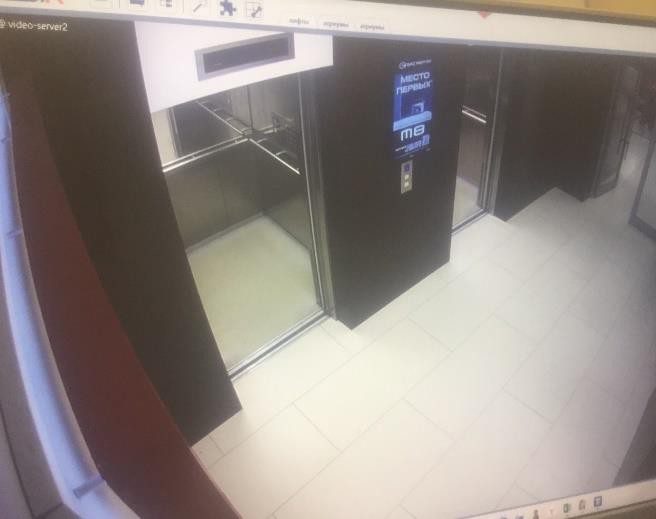

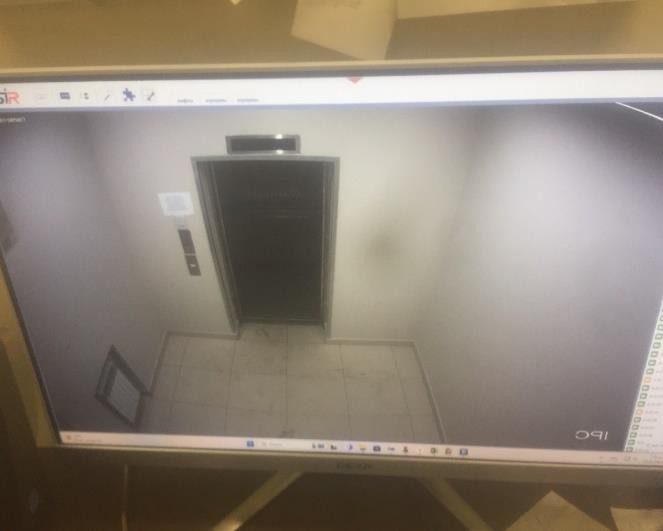

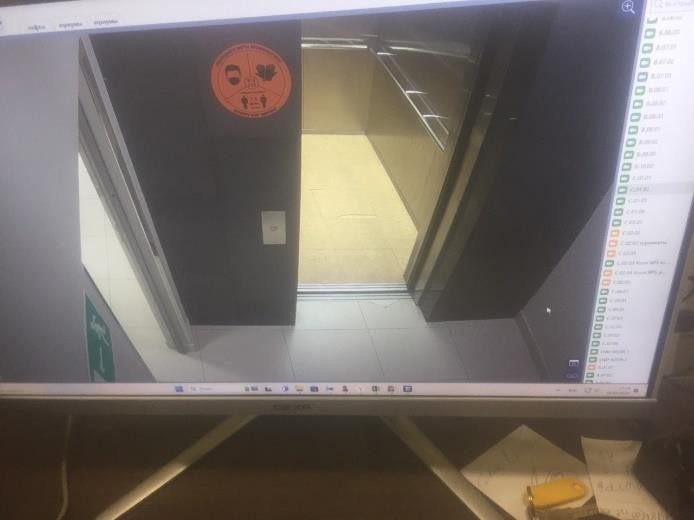

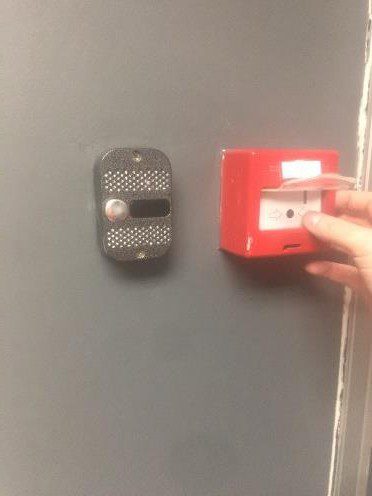

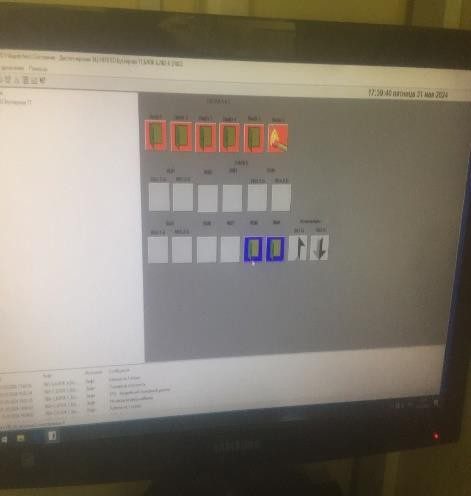

Фото фиксация срабатывания системы АПС (GFE) и смежных систем: лифтового парка блок А 5шт. / блок С 1шт., отключение систем вентиляции в блоках А и С.
