Обследование чердачного помещения

По проведению технического обследования чердачного помещения с целью выявления дефектов, определения прочностных характеристик в здании на предмет возможности дальнейшей эксплуатации чердачного помещения в целом и его частей

Заказчик: ООО «РЭУ-Транс».

Основание: Договор № 1014/19-1 от 24.10.2019 г.

1. Основание для проведения обследования

Настоящее заключение выполнено на основании Договора № 1014/19-1 от 24.10.2019 года. Предмет договора – «Предоставление услуг по проведению технического обследования чердачного помещения с целью выявления дефектов, определения прочностных характеристик в здании на предмет возможности дальнейшей эксплуатации чердачного помещения в целом и его частей», включающая следующие виды работ:

  1. Изучение представленных Заказчиком материалов.
  2. Техническое обследование состояния конструкций здания.
  3. Внешний осмотр объекта с выявлением дефектов и фактических условий эксплуатации конструкций.
  4. Определение соответствия выполненных работ подрядчиком (исполнителем) требованиям действующих на территории РФ СП, СНиП, ГОСТ и прочим нормативным документам.
  5. Составление заключения.

Обследование Объекта производилось путем визуального осмотра с контрольными обмерами и фотофиксацией результатов.

При выполнении своих профессиональных обязанностей эксперт исходил из факта достоверности материалов, предоставленным Заказчиком. Эксперт не имеет и не намерен иметь материальной заинтересованности в отношении предмета экспертного исследования. Эксперт не несет ответственности за факты и другие обстоятельства, которые невозможно определить иным путем, кроме как при изучении предоставленных материалов.

2. Сведения об эксперте

Мусагитов Рамиль Ахмедшадиевич – образование высшее (специальность инженер-строитель). Диплом Ташкентского архитектурно-строительного института №249521 по специальности промышленное и гражданское строительство, квалификация инженер-строитель, с 2000 г.

Диплом о профессиональной переподготовке №642404470190 (регистрационный номер №2537) от 31.12.2016 года по программе переподготовки «Судебная строительно-техническая и стоимостная экспертиза объектов недвижимости» (г. Саратов).

Сертификат соответствия судебного эксперта (серия СС №003501, дата регистрации 29.12.2016г.) по экспертной специальности 16.1 «Исследование строительных объектов и территории, функционально связанной с ними, в том числе с целью проведения их оценки» (г. Саратов).

Стаж работы по специальности более 18 лет. Стаж экспертной работы с 2008 года.

3. Список используемой литературы

  1. Федеральный закон «О государственной судебно-экспертной деятельности в российской Федерации» №73-ФЗ от 31 мая 2001 года.
  2. Федеральный закон Российской Федерации «Технический регламент о безопасности зданий и сооружений» №384-ФЗ от 30 декабря 2009 года.
  3. Федеральный закон Российской Федерации «Технический регламент о требованиях пожарной безопасности» №123-ФЗ от 22 июля 2008 года.
  4. ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния», введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 года №1984-ст в качестве национального стандарта Российской Федерации с 1 января 2014 года.
  5. СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений», дата введения 21 августа 2003 года.
  6. Свод правил СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы (с Изменением №1)», утвержден и введен в действие Приказом МЧС России от 25 марта 2009 года №171.
  7. СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты (с Изменением №1)», утвержден и введен в действие приказом Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (МЧС России) от 21 ноября 2012 года №693.
  8. СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76», утвержден приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 31 мая 2017 года №827/пр и введен в действие с 1 декабря 2017 года.
  9. СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменением №1)», утвержден приказом Федерального агентства по строительству и жилищно-коммунальному хозяйству (Госстрой) от 25 декабря 2012 года №109/ГС и введен в действие с 1 июля 2013 года.
  10. СП 118.13330.2012* «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями №1, 2)», утвержден приказом Министерства регионального развития Российской Федерации Минрегион России) от 29 декабря 2011 года №635/10 и введен в действие с 1 января 2013 года. В СП 118.13330.2012 «СНиП 31-06-2009 Общественные здания и сооружения» внесено и утверждено изменение №1 приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 7 августа 2014 года №438/пр и введено в действие с 1 сентября 2014 года.
  11. СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001», утвержден приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 14 ноября 2016 года №798/пр и введен в действие с 15 мая 2017 года
  12. СП 29.13330.2011 «Полы. Актуализированная редакция СНиП 2.03.13-88 (с Изменением №1)», утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) от 27 декабря №785 и введен в действие с 20 мая 2011 года.
  13. СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85* (с Изменением №1)», утвержден приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минрегион России) от 3 декабря 2016 года №891/пр и введен в действие с 4 июня 2017 года.
  14. Свод правил СП 64.13330.2017 «Деревянные конструкции. Актуализированная редакция СНиП II-25-80 (с Изменениями №1, 2)», утвержден приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 27 февраля 2017 года №129/пр и введен в действие с 28 августа 2017 года.
  15. Пособие по обследованию строительных конструкций, АО «ЦНИИПРОМЗДАНИЙ», Москва, 2004.
  16. Методические рекомендации по производству судебных экспертиз в государственных судебно-экспертных учреждениях системы Министерства юстиции Российской Федерации/Приложение к приказу Министерства юстиции Российской Федерации от 20.12.2002г. №346. – М., 2003.
  17. «Строительно-техническая экспертиза в современном судопроизводстве», А.Ю. Бутырин, Ю.К. Орлов, учебник, Москва, 2010 года.
  18. Сборник учебно-методических пособий по судебной строительно-технической экспертизе, под редакцией доктора юридических наук А.Ю. Бутырина, Москва, 2010 года.

4. Сведения об участниках осмотра

Для разрешения вопросов, вынесенных на исследование, было организовано проведение осмотра объекта.

Осмотр производился в светлое время суток в условиях искусственного освещения в присутствии представителей от заказчика.

5. Перечень работ

Заказчик поручил провести обследование с фактической оценкой состояния конструкции чердачного помещения с целью выявления дефектов.

Обследование объекта проходило в три связанных между собой этапа:

— визуальный осмотр чердачного помещения и здания в целом, выявление дефектов;

— камеральная обработка результатов;

— подготовка технического заключения.

II. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ

6. Описание результатов обследования

В соответствии с требованиями ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и пункта 7.2 Свода правил СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» — основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).

По результатам визуального обследования делается предварительная оценка технического состояния строительных конструкций, которое определяется по степени повреждения и по характерным признакам дефектов. Зафиксированная картина дефектов и повреждений может позволить выявить причины их происхождения и быть достаточной для оценки состояния конструкций и составления заключения.

Обследование конструкций проводят в два этапа. Первый этап включает предварительное обследование (визуальный осмотр), второй этап — детальное обследование.

Детальному обследованию подвергаются конструкции, относящиеся к средней, сильной или аварийной степени повреждения. При этом выполняются, как правило, инструментальные обследования конструкций с определением расчетных прочностных показателей материалов.

Результатом проведения предварительного (визуального) обследования являются:

— описания, фотографии дефектных участков;

— результаты проверки наличия характерных деформаций перекрытия и их отдельных строительных конструкций (прогибы, крены, выгибы, перекосы, разломы и т.п.);

— установление аварийных участков;

— предварительная оценка технического состояния строительных конструкций, определяемая по степени повреждений и характерным признакам дефектов.

Детальное (инструментальное) обследование технического состояния здания (сооружения) включает в себя:

— измерение необходимых для выполнения целей обследования геометрических параметров зданий (сооружений), конструкций, их элементов и узлов;

— инструментальное определение параметров дефектов и повреждений;

— определение фактических характеристик материалов основных несущих конструкций и их элементов;

— анализ причин появления дефектов и повреждений в конструкциях.

Таким образом, в соответствии с СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» и ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» 24 октября 2019 года в условиях искусственного освещения был произведен осмотр чердачного помещения и здания в целом.

Исследованию подлежит здание которое состоит из следующих конструктивных элементов:

— одноэтажное кирпичное здание с чердачным помещением прямоугольное в плане. Здание с несущими каменными стенами, неполным внутренним каркасом, перекрытие – деревянное. Кровля вальмовая с организованным водоотводом. Перед входными группами установлены козырьки.

Наружные несущие стены каменные, общей толщиной 640 мм. Перегородки кирпичные толщиной 380 мм и 120 мм. Заполнение оконных проемов – стеклопакеты в ПВХ переплетах. Внутренние двери ПВХ, глухие и остекленные, наружные – металлические утепленные.

Пространственная жесткость и устойчивость здания обеспечивается несущими наружными и внутренними каменными стенами. К зданию подведены системы инженерных коммуникаций (электричество, ХВС, ГВС, канализация и централизованное отопление). По периметру здания выполнена асфальтобетонная отмостка.

Стены помещений первого этажа и чердачного помещения оштукатурены и окрашены водоэмульсионными красками.

Потолки первого этажа подвесные типа «Армстронг» с устройством потолочных светильников типа «Филипс», потолки в чердачном помещении обшиты листами гипсокартона по металлическому каркасу и окрашены, а также имеет место устройства оконных проемов в кровле для естественного освещения чердачного помещения.

Полы первого этажа и чердачного помещения облицованы керамогранитными плитками.

Для подъема на второй уровень чердачного помещения смонтирована монолитная железобетонная лестница.

На момент осмотра, проведенного 24.10.2019г., каких-либо повреждений здания в целом или конструкций в отдельности в виде прогибов, крена, выгибов, перекосов, разломов и т.д., которые могут или могли бы повлиять на несущую способность здания не выявлено.

В соответствии с СП 118.13330.2012* «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями №1, 2)»:

— в общественных зданиях следует предусматривать хозяйственно-питьевое, противопожарное и горячее водоснабжение, канализацию и водостоки. Точки подводки горячей воды к санитарно-техническим приборам и технологическому и другому оборудованию должны предусматриваться в соответствии с санитарными нормами и требованиями к оборудованию, а в иных случаях — по заданию на проектирование (пункт 4.16 СП 118.13330.2012*);

— в общественных зданиях следует предусматривать системы отопления, вентиляции и кондиционирования, обеспечивающие температуру, влажность, очистку и обеззараживание воздуха, соответствующие требованиям технологической части проекта (пункт 4.17* СП 118.13330.2012*);

— снижение в проекте нормы площадей, установленной для отдельных помещений или групп помещений, принимается при реконструкции и приспособлении снижение до 10 %; а для помещений, встроенных в жилые дома, — 15%. Указанное снижение нормы не должно ухудшать процесс деятельности в данных помещениях (4.5.2* СП 118.13330.2012*);

— ширина лестничного марша в зданиях, м, должна быть не менее ширины выхода на лестничную клетку с наиболее населенного этажа, но не менее:

1,35 — для зданий, с числом, пребывающих в двух смежных наиболее населенных этажах более 200 человек, а также для зданий зрелищных и лечебных учреждений независимо от числа мест;

1,2 — для остальных зданий, а также в зданиях зрелищных учреждений, ведущих в помещения, не связанные с пребыванием в них зрителей и посетителей, и в зданиях лечебных учреждений, ведущих в помещения, не предназначенные для пребывания или посещения больных, а также для зданий ДОО;

0,9 — во всех зданиях, ведущих в помещение с числом одновременно пребывающих в нем до пяти человек. Ширина лестничных площадок должна быть не менее ширины марша. Промежуточная площадка в прямом марше лестницы должна иметь длину не менее 1 м. (пункт 6.9* СП 118.13330.2012*);

— число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (пункт 6.10 СП 118.13330.2012*);

— ширина эвакуационного выхода из помещений и из коридоров на лестничную клетку должна быть установлена в зависимости от числа эвакуируемых через этот выход (но не менее 0,8 м) из расчета на 1,0 м ширины выхода (двери) по пожарным требованиям (пункт 6.29* СП 118.13330.2012*);

— естественное освещение должно предусматриваться во всех помещениях с постоянными рабочими местами, за исключением требований нормативных документов, разрешающих отступлении. При этом, площадь светопрозрачных поверхностей ограждающих конструкций здания, как правило, не должна превышать 18% общей площади стен (пункт 7.2 СП 118.13330.2012*);

— отопительные приборы следует размещать под световыми проемами в местах, доступных для осмотра, ремонта и очистки, а при применении декоративных экранов (решеток) у отопительных приборов следует обеспечивать доступ к отопительным приборам для их очистки (пункты 6.4.4, 6.4.6);

— должна быть обеспечена возможность доступа к оборудованию, арматуре и приборам инженерных систем здания, и их соединениям, а также к несущим элементам покрытия здания для осмотра, технического обслуживания, ремонта и замены (пункт 9.5 СП 118.13330.2012*).

В соответствии с требованиями пункта 4.2.5 СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы» высота эвакуационных выходов в свету должна быть не менее 1,9 метров, ширина выходов в свету — не менее 0,8 метров. Ширина эвакуационного выхода должна быть такой, чтобы с учетом геометрии эвакуационного пути через проем или дверь можно было беспрепятственно пронести носилки с лежащим на них человеком. Кроме того, двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания (пункт 4.2.6 СП 1.13130.2009).

Требования по пожарной безопасности регламентируется в соответствии с Федеральным законом №123-ФЗ «Технический регламент о требованиях пожарной безопасности», Федеральным законом №384-ФЗ «Технический регламент о безопасности зданий и сооружений», а также в соответствии с требованиями, предусмотренными в СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты (с Изменением №1)» и СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы», в частности:

— каждый объект защиты должен иметь систему обеспечения пожарной безопасности. Целью создания системы обеспечения пожарной безопасности объекта защиты является предотвращение пожара, обеспечение безопасности людей и защита имущества при пожаре. Система обеспечения пожарной безопасности объекта защиты включает в себя систему предотвращения пожара, систему противопожарной защиты, комплекс организационно-технических мероприятий по обеспечению пожарной безопасности. Система обеспечения пожарной безопасности объекта защиты в обязательном порядке должна содержать комплекс мероприятий, исключающих возможность превышения значений допустимого пожарного риска, установленного настоящим Федеральным законом, и направленных на предотвращение опасности причинения вреда третьим лицам в результате пожара (статья 5 Федерального закона №123-ФЗ);

— средства пожарной автоматики предназначены для автоматического обнаружения пожара, оповещения о нем людей и управления их эвакуацией, автоматического пожаротушения и включения исполнительных устройств систем противодымной защиты, управления инженерным и технологическим оборудованием зданий и объектов. Средства пожарной автоматики подразделяются на: извещатели пожарные; приборы приемно-контрольные пожарные; приборы управления пожарные; технические средства оповещения и управления эвакуацией пожарные; системы передачи извещений о пожаре; другие приборы и оборудование для построения систем пожарной автоматики (статья 46 Федерального закона №123-ФЗ);

— защита людей и имущества от воздействия опасных факторов пожара и (или) ограничение последствий их воздействия обеспечиваются следующими способами: устройство эвакуационных путей, удовлетворяющих требованиям безопасной эвакуации людей при пожаре; устройство систем обнаружения пожара (установок и систем пожарной сигнализации), оповещения и управления эвакуацией людей при пожаре; применение первичных средств пожаротушения; применение автоматических и (или) автономных установок пожаротушения; организация деятельности подразделений пожарной охраны (статья 52 Федерального закона №123-ФЗ);

— автоматические установки пожаротушения и пожарной сигнализации должны монтироваться в зданиях и сооружениях в соответствии с проектной документацией, разработанной и утвержденной в установленном порядке. Автоматические установки пожаротушения должны быть обеспечены: расчетным количеством огнетушащего вещества, достаточным для ликвидации пожара в защищаемом помещении, здании или сооружении; устройством для контроля работоспособности установки; устройством для оповещения людей о пожаре, а также дежурного персонала и (или) подразделения пожарной охраны о месте его возникновения. Автоматические установки пожаротушения и пожарной сигнализации в зависимости от разработанного при их проектировании алгоритма должны обеспечивать автоматическое обнаружение пожара, подачу управляющих сигналов на технические средства оповещения людей о пожаре и управления эвакуацией людей, приборы управления установками пожаротушения, технические средства управления системой противодымной защиты, инженерным и технологическим оборудованием. Автоматические установки пожаротушения и пожарной сигнализации должны обеспечивать автоматическое информирование дежурного персонала о возникновении неисправности линий связи между отдельными техническими средствами, входящими в состав установок. Пожарные извещатели и иные средства обнаружения пожара должны располагаться в защищаемом помещении таким образом, чтобы обеспечить своевременное обнаружение пожара в любой точке этого помещения. Системы пожарной сигнализации должны обеспечивать подачу светового и звукового сигналов о возникновении пожара на приемно-контрольное устройство в помещении дежурного персонала или на специальные выносные устройства оповещения (статья 83 Федерального закона №123-ФЗ);

— оповещение людей о пожаре, управление эвакуацией людей и обеспечение их безопасной эвакуации при пожаре в зданиях и сооружениях должны осуществляться одним из следующих способов или комбинацией следующих способов: подача световых, звуковых и (или) речевых сигналов во все помещения с постоянным или временным пребыванием людей. Пожарные оповещатели, устанавливаемые на объекте, должны обеспечивать однозначное информирование людей о пожаре в течение времени эвакуации, а также выдачу дополнительной информации, отсутствие которой может привести к снижению уровня безопасности людей. В любой точке защищаемого объекта, где требуется оповещение людей о пожаре, уровень громкости, формируемый звуковыми и речевыми оповещателями, должен быть выше допустимого уровня шума. Речевые оповещатели должны быть расположены таким образом, чтобы в любой точке защищаемого объекта, где требуется оповещение людей о пожаре, обеспечивалась разборчивость передаваемой речевой информации. Световые оповещатели должны обеспечивать контрастное восприятие информации в диапазоне, характерном для защищаемого объекта (статья 84 Федерального закона №123-ФЗ);

— эвакуационные пути в зданиях и сооружениях и выходы из зданий и сооружений должны обеспечивать безопасную эвакуацию людей. В проемах эвакуационных выходов запрещается устанавливать раздвижные и подъемно-опускные двери, вращающиеся двери, турникеты и другие предметы, препятствующие свободному проходу людей (статья 89 Федерального закона №123-ФЗ);

— строительные конструкции и основание здания или сооружения должны обладать такой прочностью и устойчивостью, чтобы в процессе строительства и эксплуатации не возникало угрозы причинения вреда жизни или здоровью людей, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни и здоровью животных и растений в результате: 1) разрушения отдельных несущих строительных конструкций или их частей; 2) разрушения всего здания, сооружения или их части; 3) деформации недопустимой величины строительных конструкций, основания здания или сооружения и геологических массивов прилегающей территории; 4) повреждения части здания или сооружения, сетей инженерно-технического обеспечения или систем инженерно-технического обеспечения в результате деформации, перемещений либо потери устойчивости несущих строительных конструкций, в том числе отклонений от вертикальности (статья 7 Федерального закона №384-ФЗ);

— для обеспечения пожарной безопасности здания или сооружения в проектной документации должны быть обоснованы: 1) характеристики или параметры систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, а также автоматического пожаротушения и систем противодымной защиты; 2) меры по обеспечению возможности проезда и подъезда пожарной техники, безопасности доступа личного состава подразделений пожарной охраны и подачи средств пожаротушения к очагу пожара, параметры систем пожаротушения, в том числе наружного и внутреннего противопожарного водоснабжения (статья 17 Федерального закона №384-ФЗ);

— для обеспечения выполнения санитарно-эпидемиологических требований в проектной документации зданий и сооружений с помещениями с постоянным пребыванием людей, за исключением объектов индивидуального жилищного строительства, должно быть предусмотрено устройство систем водоснабжения, канализации, отопления, вентиляции, энергоснабжения (статья 19 Федерального закона №384-ФЗ);

— в расположенных в надземных этажах зданий и сооружений помещениях с постоянным пребыванием людей должно быть обеспечено естественное или совмещенное, а также искусственное освещение, а в подземных этажах — искусственное освещение, достаточное для предотвращения угрозы причинения вреда здоровью людей (статья 23 Федерального закона №384-ФЗ);

— в проектной документации здания и сооружения должны быть предусмотрены конструктивные решения, обеспечивающие: 1) водоотвод с наружных поверхностей ограждающих строительных конструкций, включая кровлю, и от подземных строительных конструкций здания и сооружения; 2) водонепроницаемость кровли, наружных стен, перекрытий, а также стен подземных этажей и полов по грунту; 3) недопущение образования конденсата на внутренней поверхности ограждающих строительных конструкций, за исключением светопрозрачных частей окон и витражей (статья 25 Федерального закона №384-ФЗ);

— безопасность здания или сооружения в процессе эксплуатации должна обеспечиваться посредством технического обслуживания, периодических осмотров и контрольных проверок и (или) мониторинга состояния основания, строительных конструкций и систем инженерно-технического обеспечения, а также посредством текущих ремонтов здания или сооружения (статья 36 Федерального закона №384-ФЗ).

В соответствии с требованиями СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001»:

5.1.11 Покрытие пешеходных дорожек, тротуаров, съездов, пандусов и лестниц должно быть из твердых материалов, ровным, не создающим вибрацию при движении по нему. Их поверхность должна обеспечивать продольный коэффициент сцепления 0,6-0,75 кН/кН, в условиях сырой погоды и отрицательных температур — не менее 0,4 кН/кН.

6.1.1 В общественном или производственном здании (сооружении) должен быть минимум один вход, доступный для МГН, с поверхности земли и из каждого доступного для МГН подземного или надземного уровня, соединенного с этим зданием. В жилом многоквартирном здании доступными должны быть все подъезды.

6.1.2 В доступных входах в здание (сооружение) следует свести к минимуму разность отметок тротуара и тамбура. При перепаде высот входные площадки кроме лестницы должны иметь пандус. Их поручни должны соответствовать техническим требованиям к опорным стационарным устройствам. При ширине лестниц на основных входах в здание 4,0 м и более следует дополнительно предусматривать разделительные двусторонние поручни.

По результатам визуального осмотра здания с чердачным помещение не противоречит требованиям строительных норм и правил СП 118.13330.2012* «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями №1, 2)», СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001», СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76», СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменением №1)», СП 29.13330.2011 «Полы. Актуализированная редакция СНиП 2.03.13-88 (с Изменением №1)», Свод правил СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы (с Изменением №1)», СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты (с Изменением №1)», СП 52.13330.2016 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*», а также требованиям Федерального закона Российской Федерации «Технический регламент о безопасности зданий и сооружений» №384-ФЗ, Федерального закона Российской Федерации «Технический регламент о требованиях пожарной безопасности» №123-ФЗ, и, следовательно, здание с чердачным помещением пригодно для дальнейшей эксплуатации без угрозы жизни и здоровья граждан.

С целью определения прочностных характеристик чердачного помещения (перекрытия) был произведен расчет перекрытия, который представлен ниже.

Расчет перекрытия деревянных балок начинается с определения нагрузки на перекрытие. Согласно СП 20.13330.2016 «Нагрузки и воздействия» и СП 64.13330.2017 Деревянные конструкции. Актуализированная редакция СНиП II-25-80 (с Изменениями №1, 2)» перекрытия зданий рассчитываются на распределенную нагрузку 400 кг/м2. Для большинства расчетов перекрытий по деревянным балкам такой нагрузки достаточно, даже с учетом собственного веса и балок и перекрытия, а для расчета чердачного перекрытия достаточно 200 кг/м2. Ниже приведен расчет для вышеуказанной нагрузки при расстоянии между стенами в осях 6,5 метра.

Сначала определим значения постоянных нагрузок, которые зависят от перекрытия: половая плитка; плиточный клей; выравнивающая стяжка — основание под укладку половой плитки, гидроизоляция; фанера для перераспределения нагрузок; черновой пол из досок; балки перекрытия.

Нормативные значения нагрузок от элементов перекрытия:

— при плотности γ = 1800 кг/м3 нормативная плоская равномерно распределенная нагрузка от первого слоя перекрытия (половой плитки) составит:

qн1 = t1γ1 = 0.01·1800 = 18 кг/м2

— при плотности γ=1800 кг/м3 нормативная плоская равномерно распределенная нагрузка от плиточного клея составит:

qн2 = t2γ2 = 0.01·1800 = 18 кг/м2

— при средней толщине выравнивающей стяжки t = 5 см (а точную толщину стяжки во всех точках рассматриваемого перекрытия определить невозможно, на то она и выравнивающая стяжка, а кроме того учет изменяющейся нагрузки из-за изменения толщины стяжки значительно усложнит расчеты) и при плотности такой же, как и у плиточного клея условно равномерно распределенная нагрузка на перекрытие от 3 слоя составит:

qн3 = t3γ2 = 0.05·1800 = 90 кг/м2

— так как гидроизоляция сама по себе имеет небольшую толщину, а кроме того, как правило, выполняется из полимерных материалов, имеющих относительно небольшую плотность, то для расчет нагрузкой от этого слоя перекрытия не производится.

— нормативная плоская равномерно распределенная нагрузка от фанеры составит:

qн5 = t5γ5 = 0.012·800 = 9.6 кг/м2

— нормативная плоская равномерно распределенная нагрузка от доски чернового пола при плотности сосны при влажности до 30%, составляющую около 550 кг/м3, составит:

qн6 = t6γ6 = 0.04·500 = 20 кг/м2

— нагрузка от собственного веса деревянных балок в рассматриваемом случае приняты исходя из фактических замеров, произведенных в процессе осмотра, где сечение балок составляет 27х20 см составит:

qн7 = hbγ6 = 0.27·0.20·500 = 27 кг/м2

Таким образом, постоянная нормативная условно равномерно распределенная плоская нагрузка на балки перекрытия составит:

qнп = Σqн = 18 + 18 + 90 + 9.6 + 20 + 27 = 179.6 кг/м2

Расчетные значения нагрузок от элементов перекрытия:

Для определения расчетного значения нагрузок необходимо умножить нормативное значение на коэффициент надежности по нагрузке. Определить значение этого коэффициента для различных элементов конструкций можно по следующей таблице:

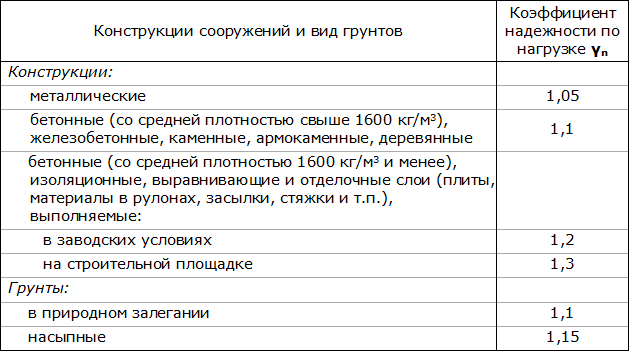

Коэффициенты надежности по нагрузке (согласно СП 20.13330.2016 «Нагрузки и воздействия»)

Таблица №1

— согласно указанной таблице половую плитку можно рассматривать как плиты отделочного слоя, изготовленные в заводских условиях, в этом случае коэффициент надежности по нагрузке составит 1.2 и тогда

qр1 = qн1γn1 = 18·1.2 = 21.6 кг/м2

— плиточный клей и стяжка рассматриваться, как выравнивающие слои, выполняемые в условиях строительной площадки, тогда для них принимается коэффициент надежности по нагрузке γn2 = 1.3, соответственно:

qр2 = qн2γn2 = 18·1.3 = 23.4 кг/м2

qр3 = qн3γn2 = 90·1.3 = 117 кг/м2

— для деревянных конструкций (или элементов деревянных конструкций) коэффициент надежности по нагрузке составляет γn5 = 1.1, тогда:

qр5 = qн5γn5 = 9.6·1.1 = 10.56 кг/м2

qр6 = qн3γn5 = 20·1.1 = 22 кг/м2

qр7 = qн3γn5 = 27·1.1 = 29.7 кг/м2

Таким образом, постоянная расчетная плоская условно равномерно распределенная нагрузка на деревянные балки составит:

qрп = Σqр = 21.6 + 23.4 + 117 + 10.56 + 22 + 29.7 = 224.26 кг/м2

Временные нагрузки на перекрытие

Все остальные нагрузки, в том числе от оборудования, мебели, людей, являются временными. Так как, в рассматриваемом случае никакого тяжелого оборудования нет, то для расчетов перекрытия используются рекомендации нормативных документов, в частности принято нормативное значение временной равномерно распределенной нагрузки:

qнв = 150 кг/м2

На рассчитываемое перекрытие действует только одна кратковременная нагрузка (особые нагрузки типа взрывной волны или землетрясения мы для нашего перекрытия не предусматриваем), то при рассмотрении основного сочетания нагрузок используется полное значение кратковременной нагрузки согласно СП 20.13330.2016 «Нагрузки и воздействия» (пункт 1.12.3), тогда:

qр = 224.26 + 150 = 374.26 кг/м2

Балки рассчитываются не на плоскую, а на линейную нагрузку, то при шаге балок 1 м расчетная линейная нагрузка на балку составит:

qрл = 374.26·1 = 374.26 кг/м

Определение опорных реакций и максимального изгибающего момента

Так как загружение балки равномерно распределенной нагрузкой — достаточно распространенный частный случай, то для определения опорных реакций используются следующие формулы:

Мmax = ql2/8 = 374.26·6.52/8 = 1976.56 кгм или 197656 кгсм

Определение требуемого момента сопротивления

W = bl2/6, где

b – ширина балки

l – высота балки

W = 27·202/6 = 1800 см3

Определение расчетного сопротивления древесины

В данном случае настил на двух опорах работает на изгиб и определяется по формуле:

R = M/W = 197656/1800 = 109.81 кг/м2

Таким образом, распределенная нагрузка от перекрытия на балки не превышает допустимое значение согласно СП 20.13330.2016 «Нагрузки и воздействия» и СП 64.13330.2017 Деревянные конструкции. Актуализированная редакция СНиП II-25-80 (с Изменениями №1, 2)», и, следовательно, дальнейшая эксплуатация чердачного помещения возможна.



III. ВЫВОДЫ

По результатам визуального осмотра здания с чердачным помещение не противоречит требованиям строительных норм и правил СП 118.13330.2012* «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями №1, 2)», СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001», СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76», СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменением №1)», СП 29.13330.2011 «Полы. Актуализированная редакция СНиП 2.03.13-88 (с Изменением №1)», Свод правил СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы (с Изменением №1)», СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты (с Изменением №1)», СП 52.13330.2016 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*», а также требованиям Федерального закона Российской Федерации «Технический регламент о безопасности зданий и сооружений» №384-ФЗ, Федерального закона Российской Федерации «Технический регламент о требованиях пожарной безопасности» №123-ФЗ, и, следовательно, здание с чердачным помещением пригодно для дальнейшей эксплуатации без угрозы жизни и здоровья граждан.

Распределенная нагрузка от перекрытия на балки не превышает допустимое значение согласно СП 20.13330.2016 «Нагрузки и воздействия» и СП 64.13330.2017 Деревянные конструкции. Актуализированная редакция СНиП II-25-80 (с Изменениями №1, 2)», и, следовательно, дальнейшая эксплуатация чердачного помещения возможна.

Эксперт ООО «Стройэкспертиза» Мусагитов Р.А.

Фототаблица

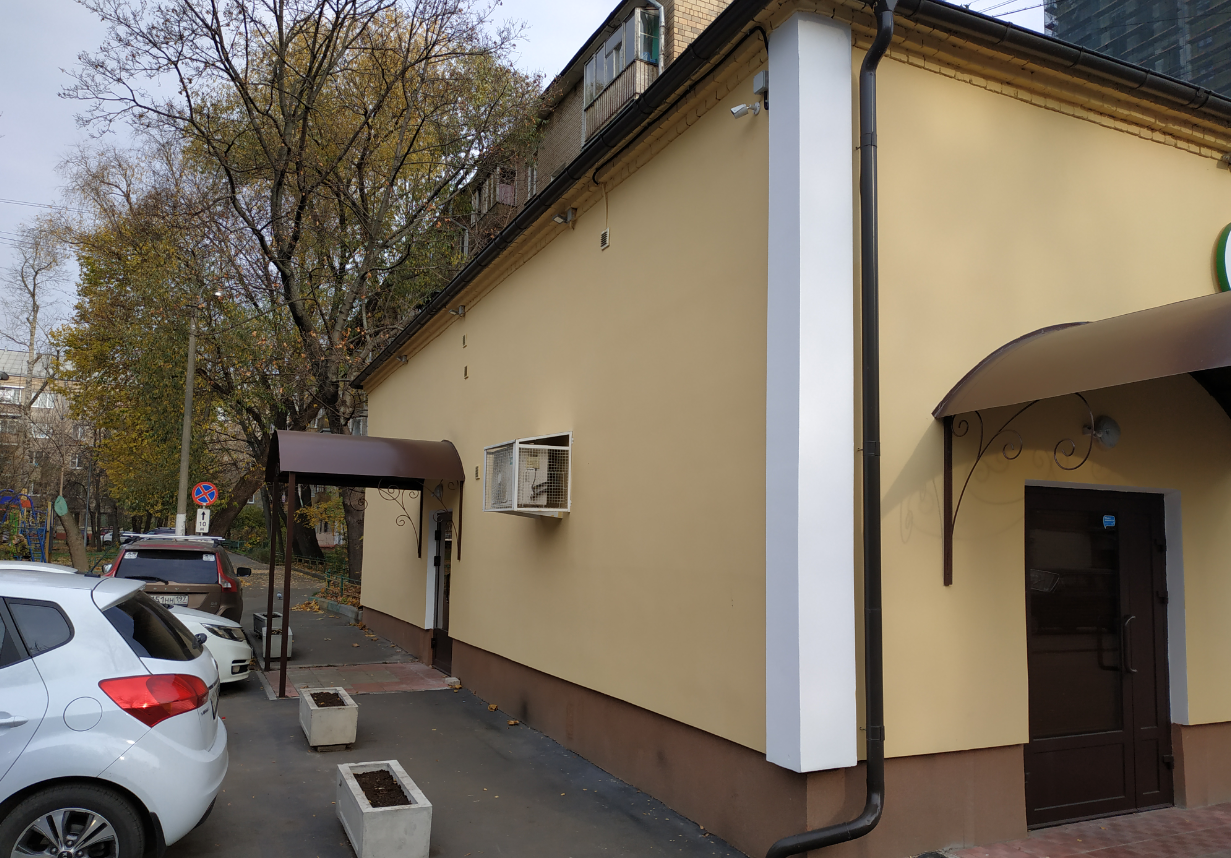

боковой фасад (слева от главного фасада здания)

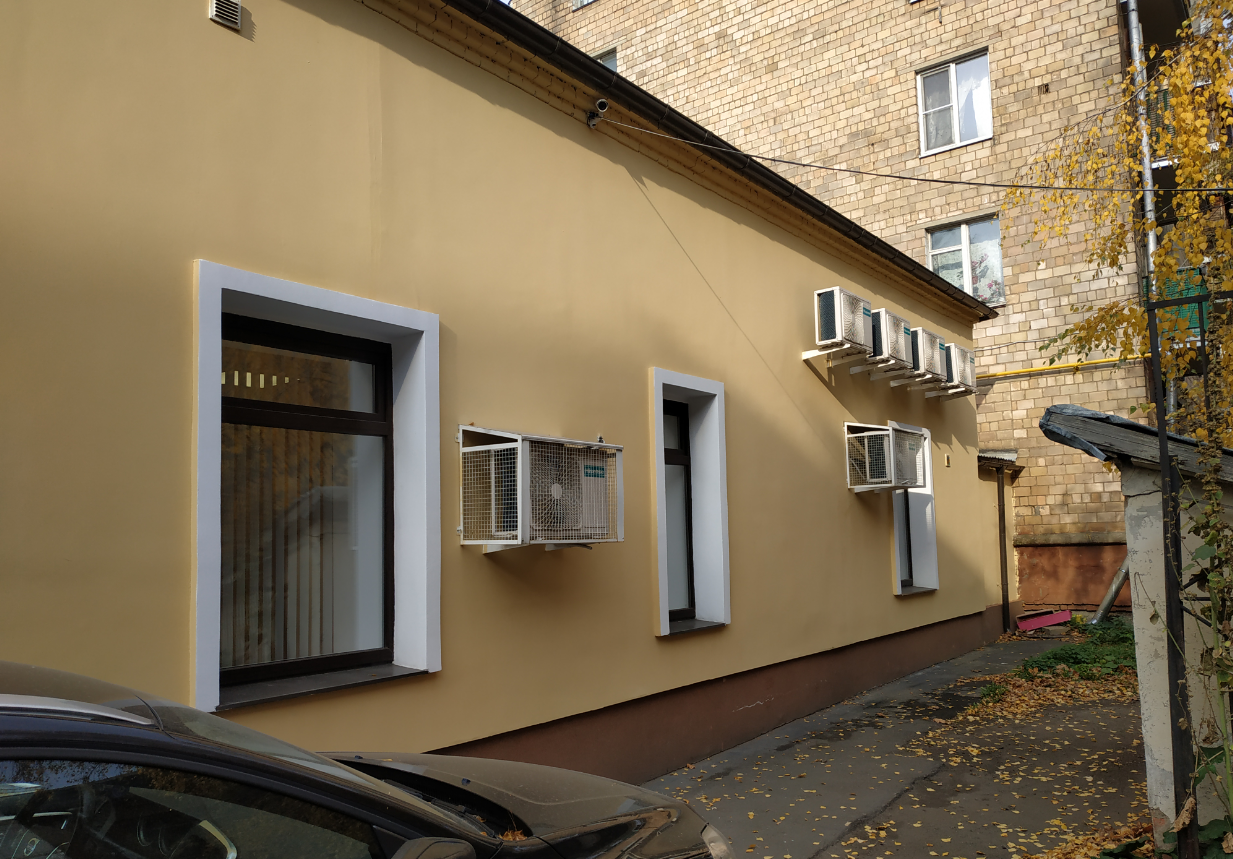

задний фасад здания

боковой фасад (справа от главного фасада здания)

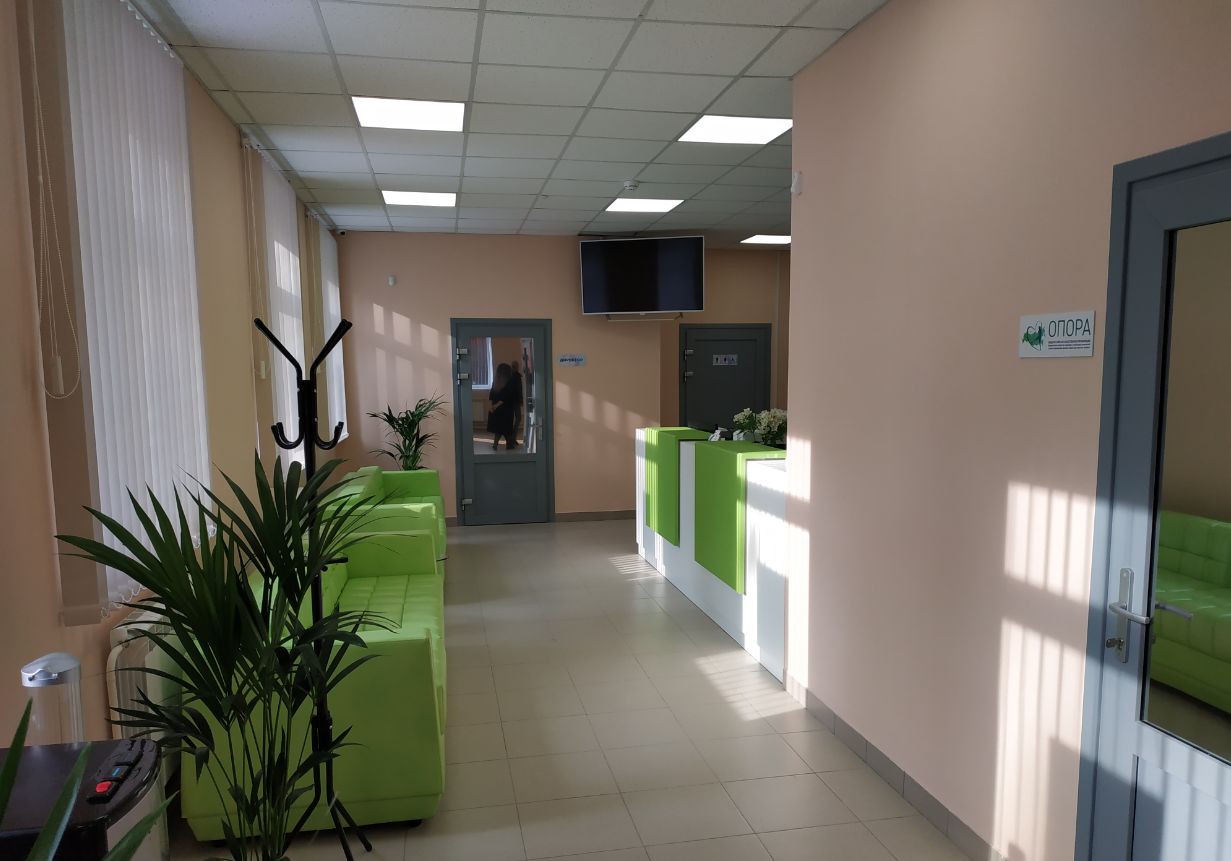

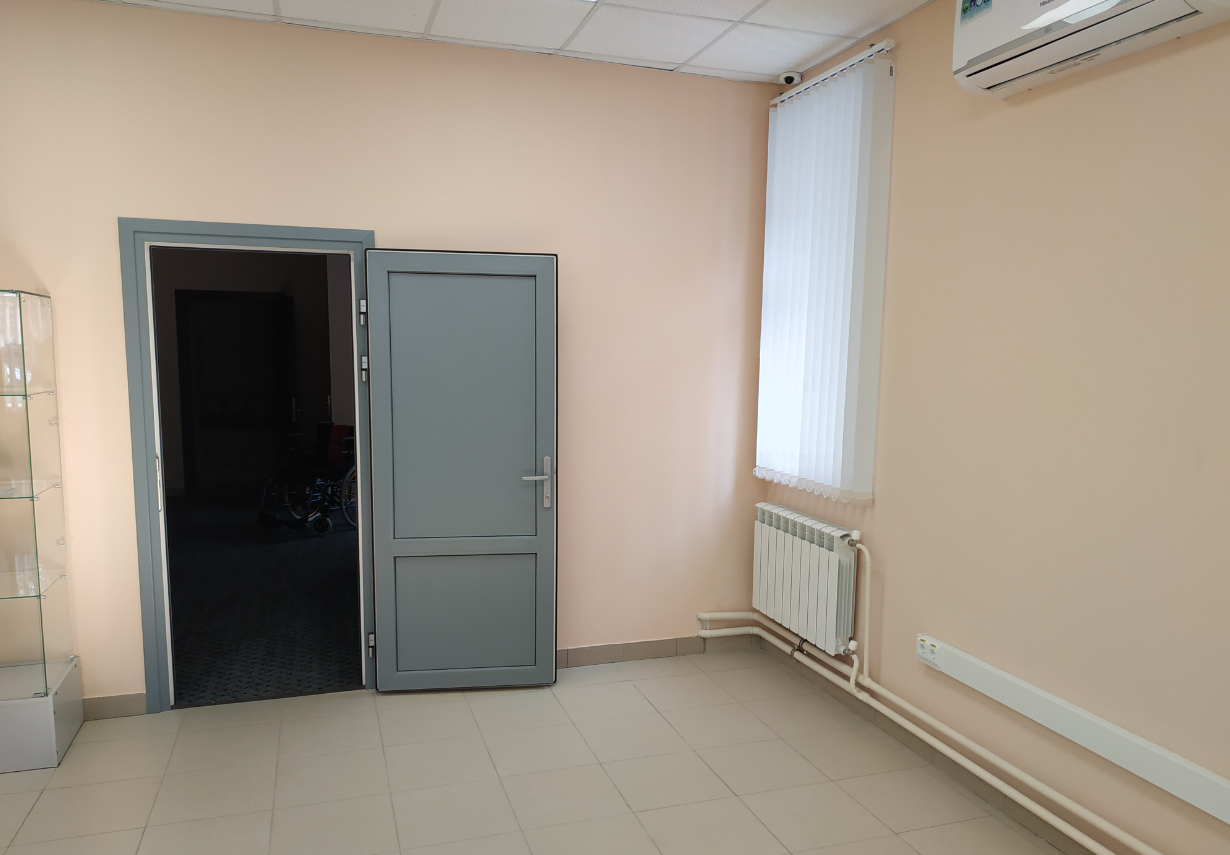

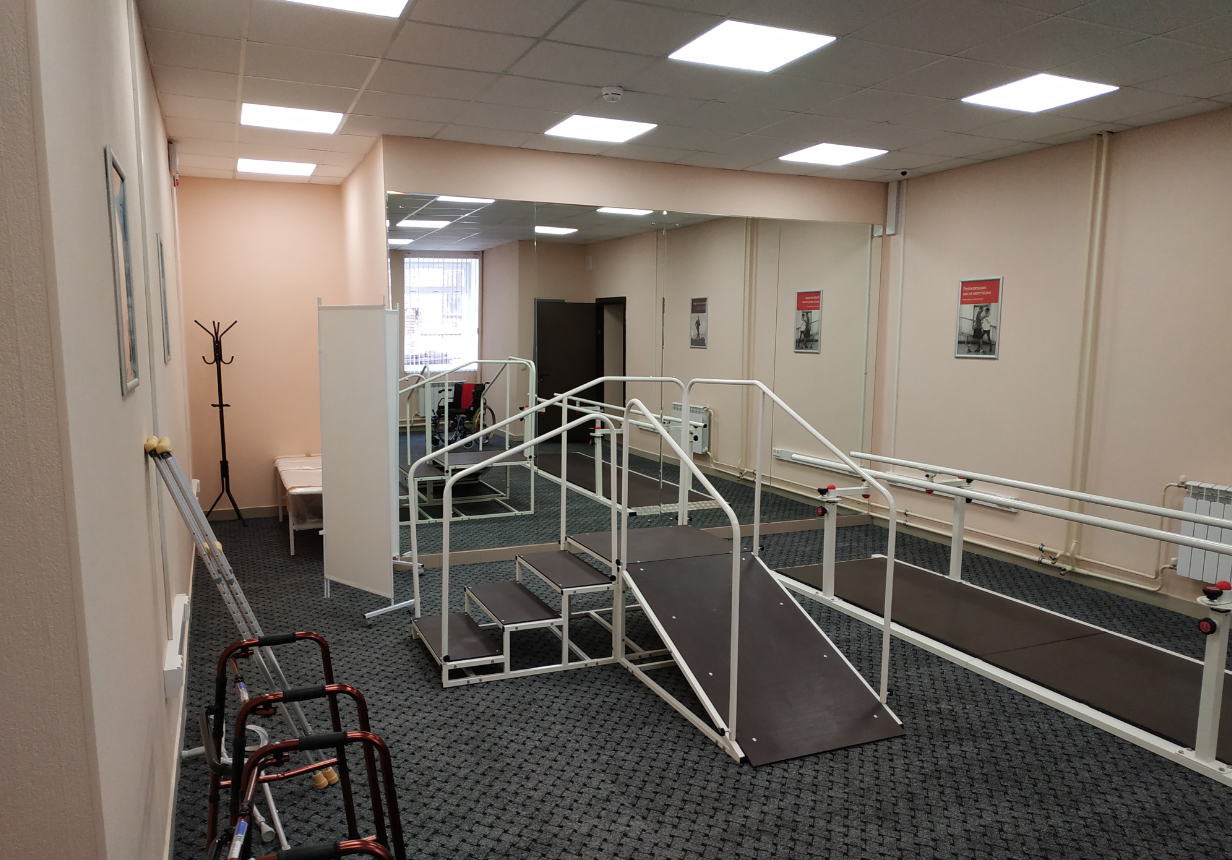

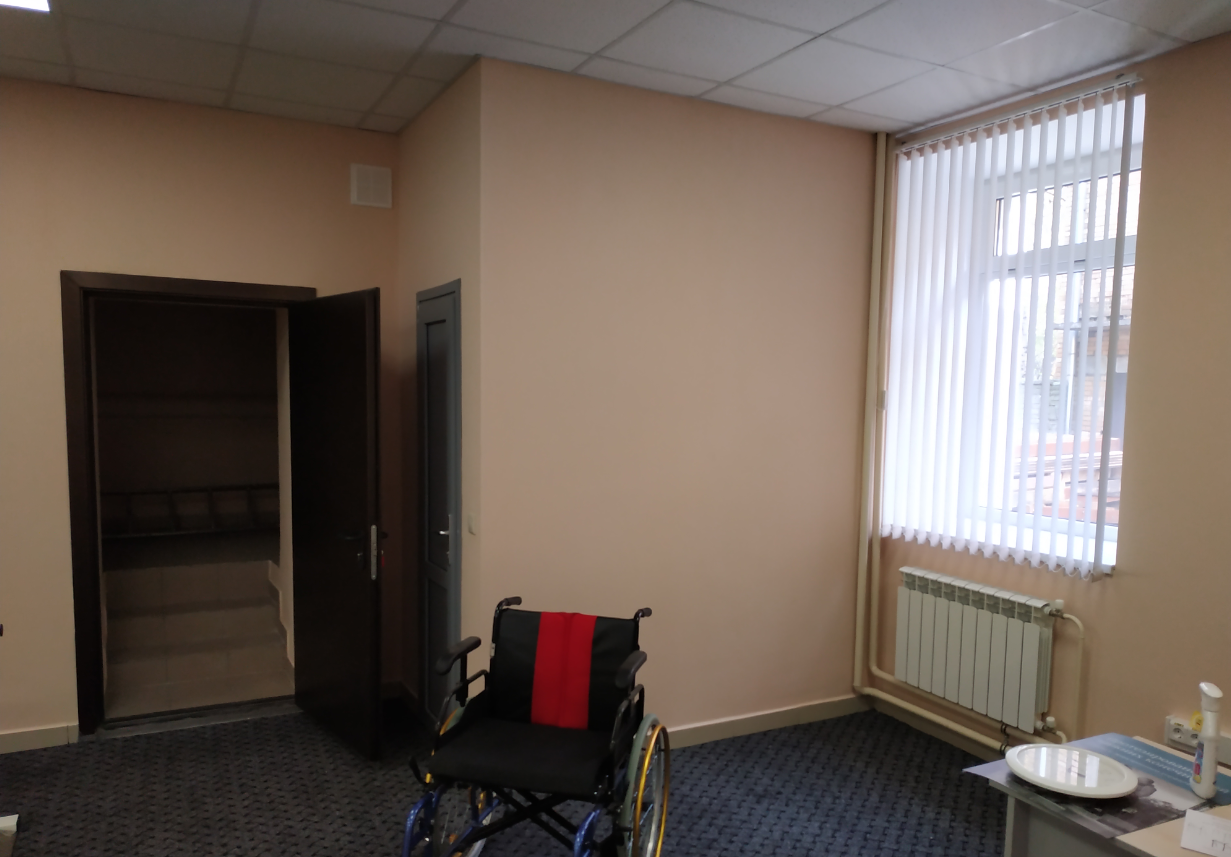

первый этаж

первый этаж

первый этаж

первый этаж

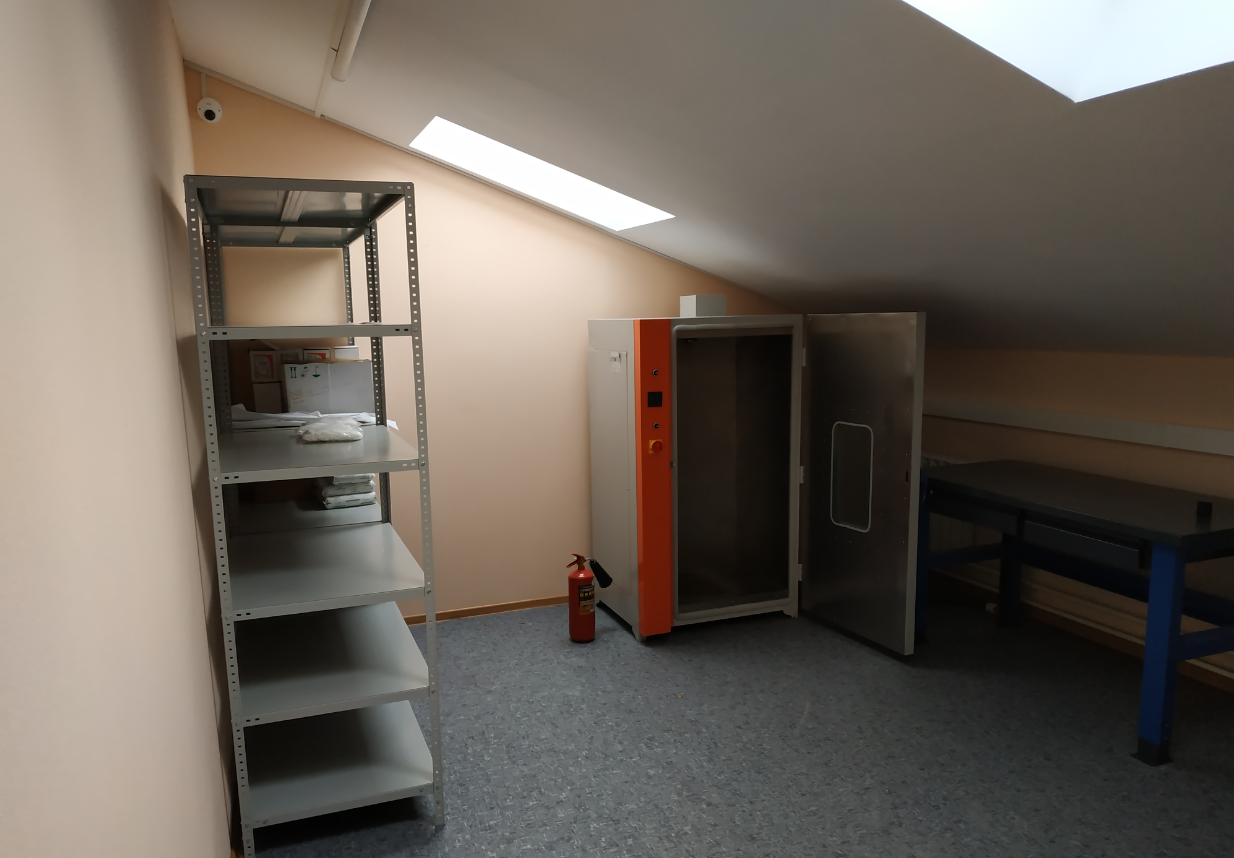

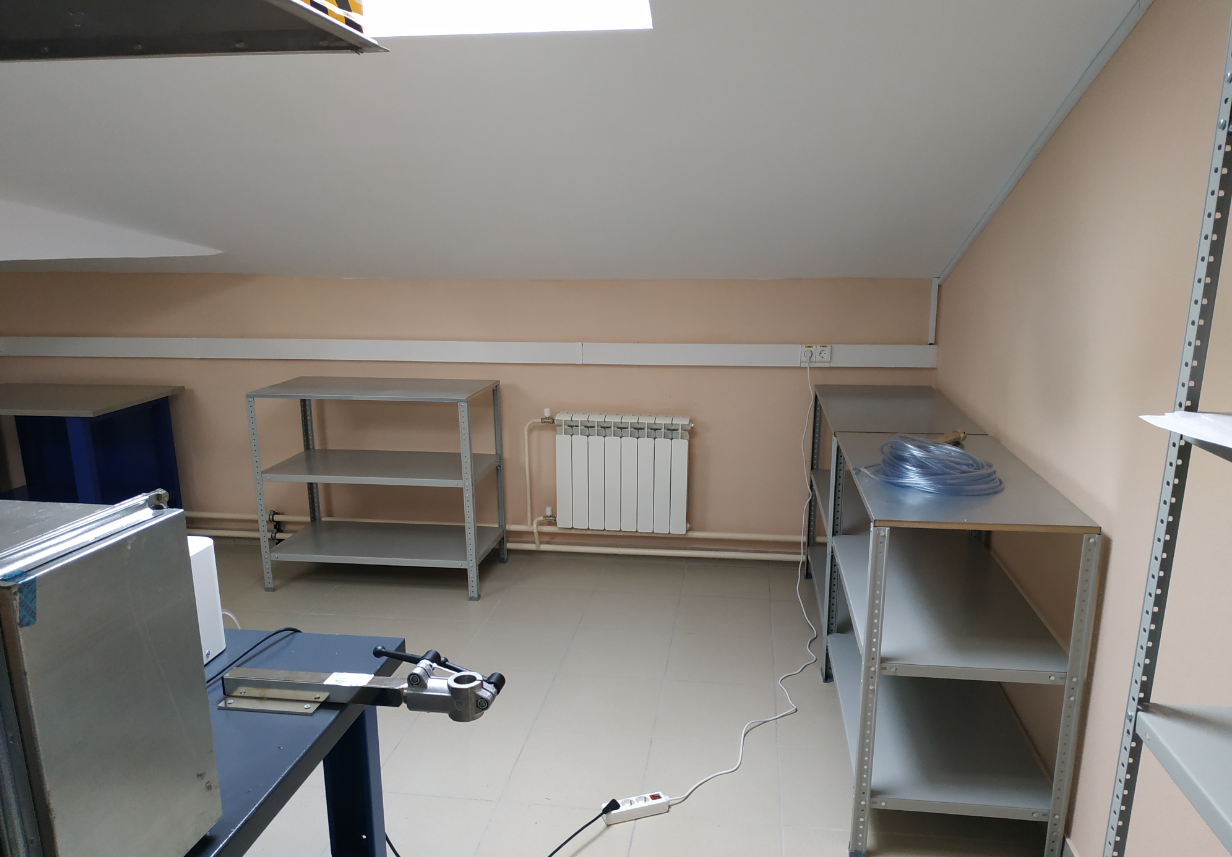

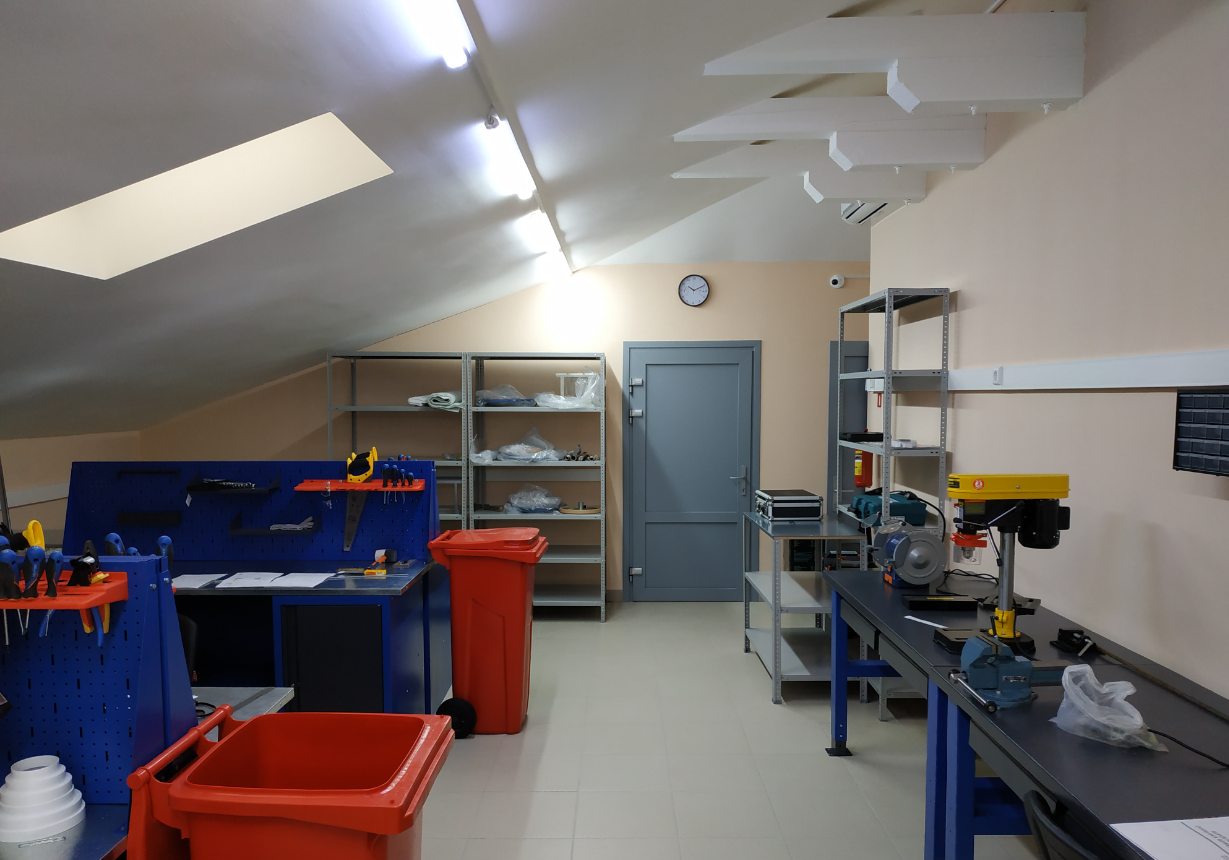

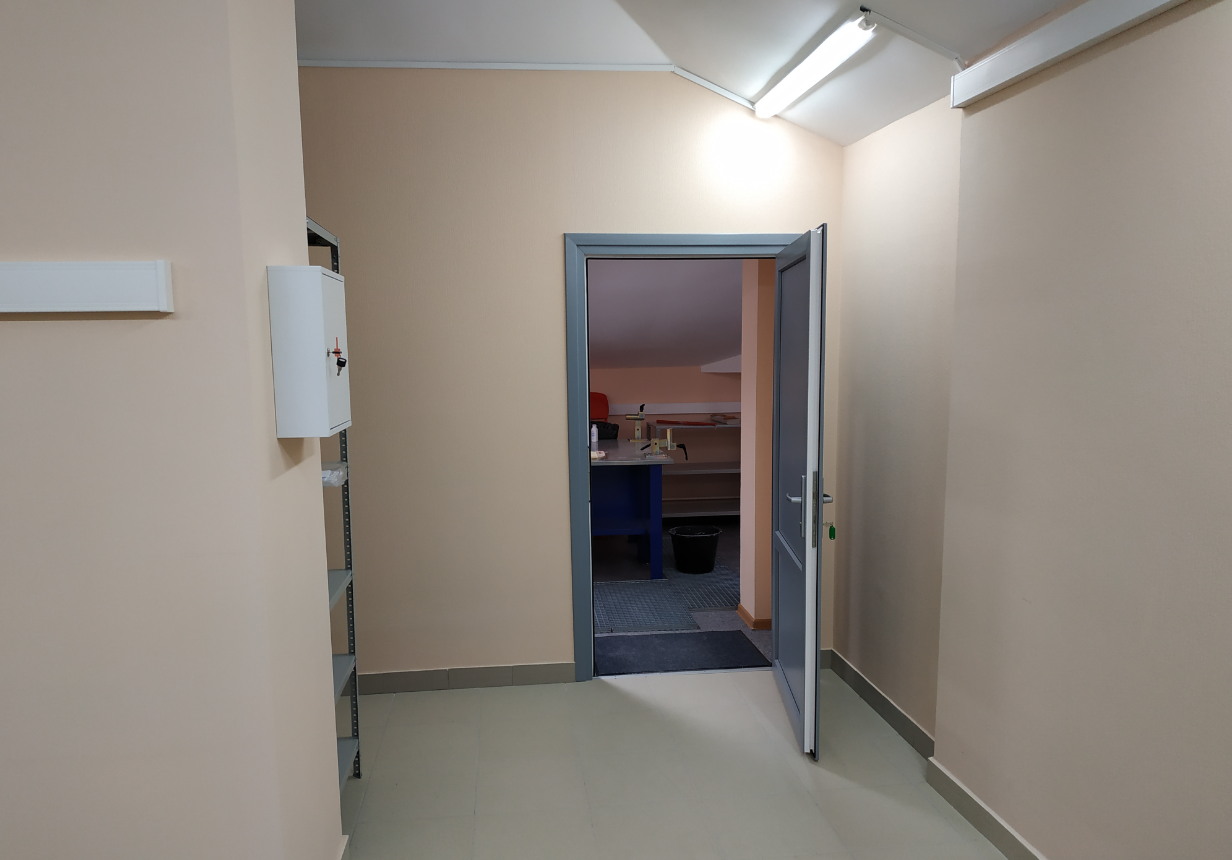

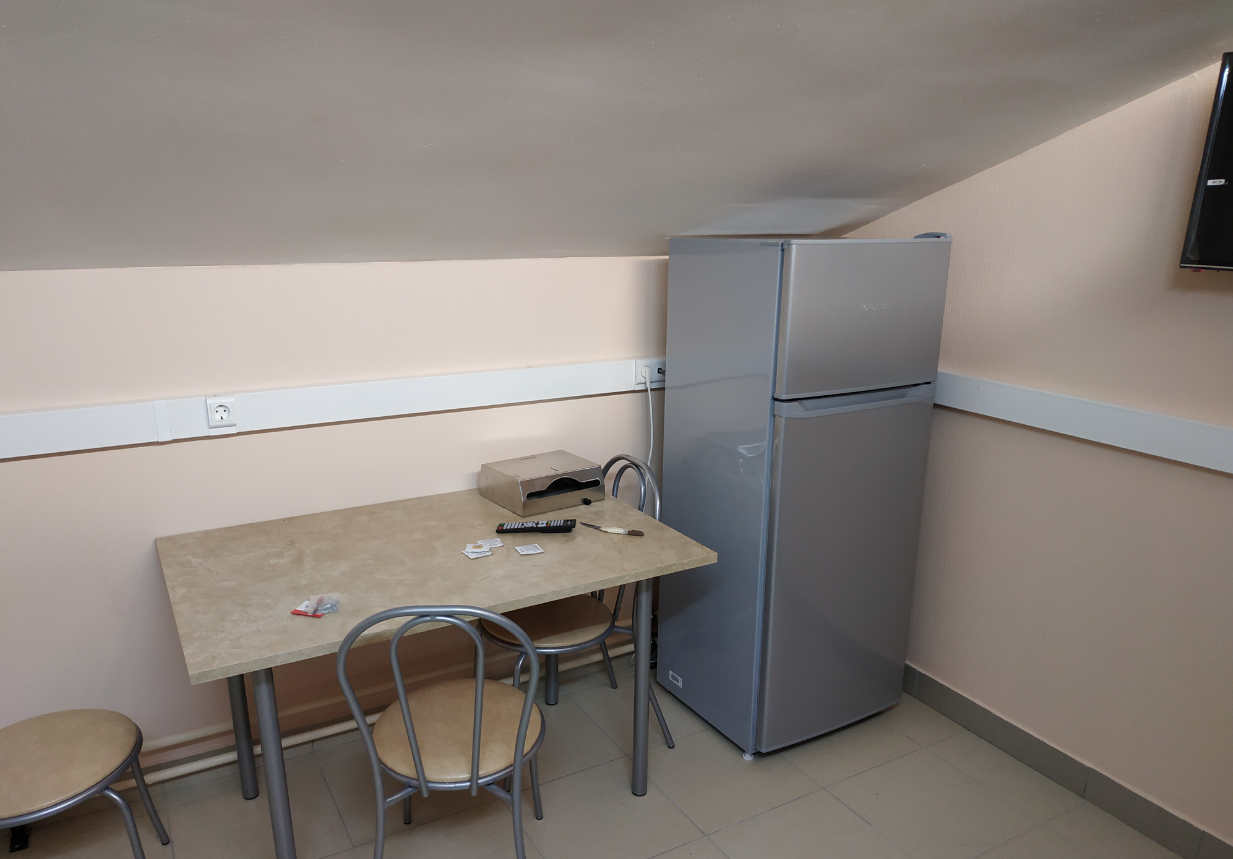

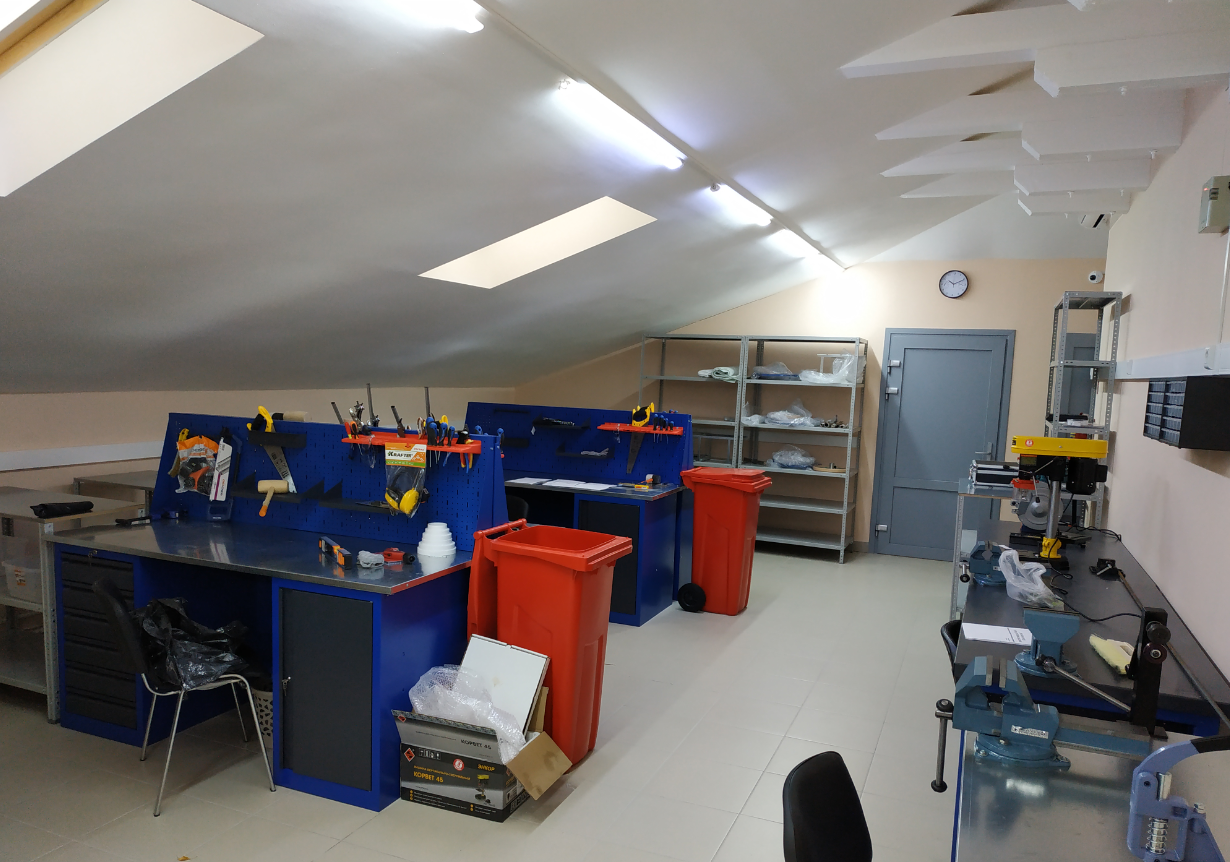

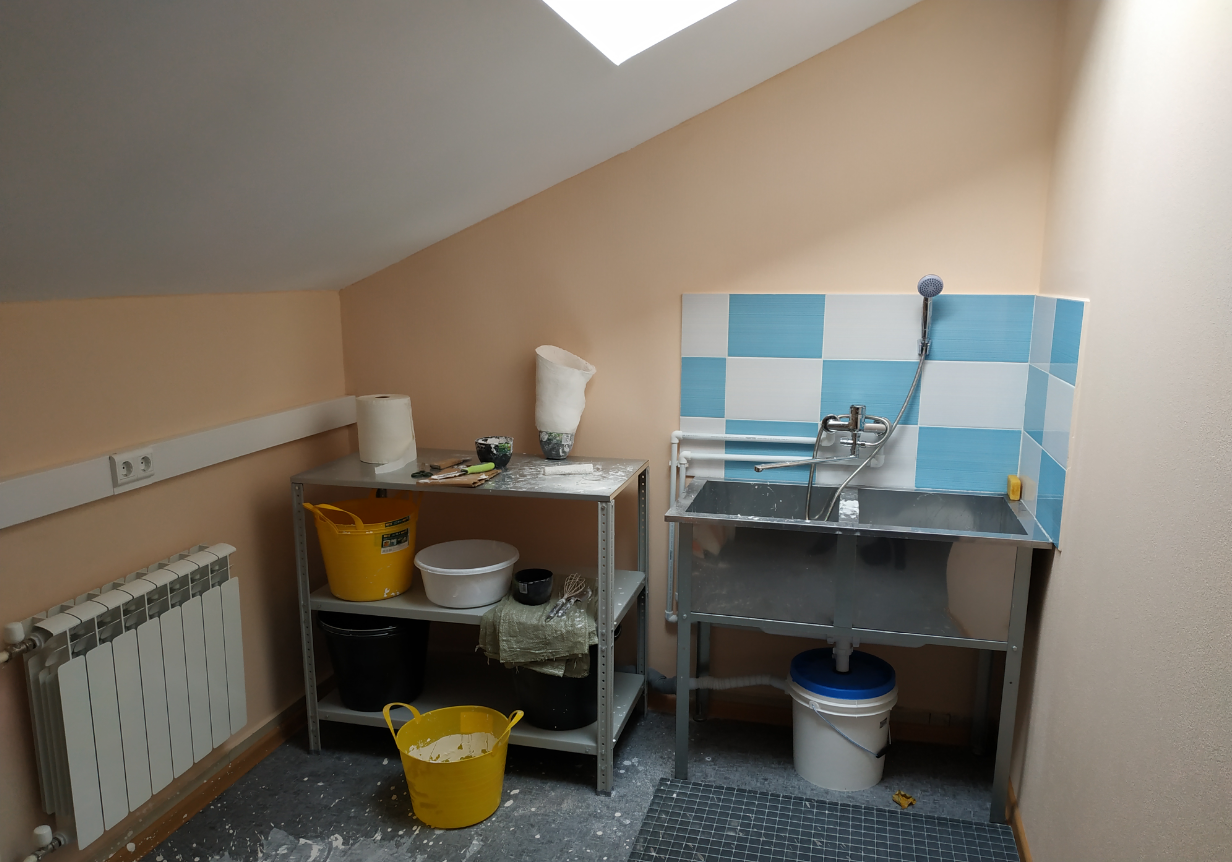

чердачное помещение

чердачное помещение

чердачное помещение

чердачное помещение

чердачное помещение

чердачное помещение
