Проведение расчета нагрузок на стены помещении

Экспертиза по результатам проведения расчета нагрузок на стены помещении и рекомендациями по пробивке и усилению проемов в стенах Компьютерного клуба по адресу: г. Москва, ул. ХХХХ 22/10

Заказчик: ООО «ХХХХХХХ»

Настоящее Заключение выполнено на основании Договора №0902/19-1 от 02.09.2019 между ООО «Стройэкспертиза и ООО «ХХХХХХХ».

Предмет Договора – расчет нагрузок на стены помещения и выдачи рекомендаций по сверлению отверстий и усилению проемов в стене под вентиляционные каналы расположенные в подвальном этаже.

Адрес объекта: г. Москва, ул. ХХХХ д.22/10

1.Основание для проведения экспертизы

Заказчик ООО «ХХХХХХХ»
Объект Отверстия в капитальных стенах в помещениях подвала
Месторасположение объекта г. Москва, ул. ХХХХ 22/10
Основание и постановка задания на экспертизу Договор № 0902/19-1 от 02.09.2019г. с целью проведения расчета нагрузок на стены помещения №G1a с выдачей Заключения, фотофиксацией и рекомендациями по пробивке и усилению проема.
Дата осмотра 4 сентября 2019 года

2. Сведения об эксперте

Напылов Виктор Юрьевич — эксперт, имеющий высшее техническое образование (специальность инженер-строитель). Диплом Томского Архитектурно-Строительного Университета №ДВС1104660 (регистрационный номер №39) по специальности «промышленное и гражданское строительство» от 20.06.2001 года, Диплом Томского Архитектурно-Строительного Университета №ИВС 0659022 (регистрационный номер №386) по специальности «экономика в строительстве» от 26.12.2003 года.

3.Сведения об участниках осмотра

В рамках данной строительно-технической экспертизы 4 сентября 2019 г. производилось предварительное визуальное обследование с фото-фиксацией объекта расположенного по адресу: г. Москва, ул. ХХХХ д.22/10.

— Эксперт ООО «Стройэкспертиза» — Напылов В.Ю.

— Представитель Заказчика ООО «СДМ КЛИМАТ»– в лице Абрамова Григория Александровича.

4.Список литературы

1. СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений»;

2. СП 22.13330.2016 Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*

3. ГОСТ 31937-2011. Здания и сооружения. Правила обследования и мониторинга технического состояния;

4. . СНиП 3.03.01-87 «Несущие и ограждающие конструкции»

5. СП 71.13330.2017 «Изоляционные и отделочные покрытия» актуализированная редакция СНиП 3.04.01-87

6. СП 15.13330.2012 «Каменные и армокаменные конструкции» актуализированная редакция СНиП II-22-81*

7. СП 52-101-200397 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры».

8. ГОСТ 23118-2012 «Конструкции стальные строительные»

9. СП 70.13330.2012. Приложение Ц «Требования к качеству поверхности монолитных бетонных конструкций»

10. СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003

Приведенные и использованные при составлении заключения правовые и нормативно-технические ссылки даны на основании действующих документов, приведенных в специализированной справочной системе ИС «ТЕХЭКСПЕРТ».

5. Документы, предоставленные заказчиком

— отсутствуют

6. Перечень приборов и оборудования

  • фотокамера iPhone
  • рулетка 5 м.

7. Методика обследования

  1. Визуальное и инструментальное обследование элементов конструкции, включительно выборочную фотофиксацию;
  2. Анализ и систематизация полученных на предыдущих этапах данных, выполнение необходимых расчетов, обработка результатов;
  3. Формирование выводов, и составление заключения эксперта.

Оценка технического состояния конструкций произведена с использованием следующих категорий в соответствии с СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Термины и определения

Обследование сооружения — комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность объекта обследования и определяющих возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.

Повреждение — неисправность, полученная конструкцией при изготовлении, транспортировании, монтаже или эксплуатации.

Оценка технического состояния — установление степени повреждения и категории технического состояния строительных конструкций или сооружений в целом на основе сопоставления фактических значений количественно оцениваемых признаков со значениями этих же признаков, установленных проектом или нормативным документом.

Исправное состояние — категория технического состояния строительной конструкции или сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.

Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.

Недопустимое состояние — категория технического состояния строительной конструкции или сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).

Аварийное состояние — категория технического состояния строительной конструкции или сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).

Несущие конструкции — строительные конструкции, воспринимающие эксплуатационные нагрузки и воздействия и обеспечивающие пространственную устойчивость здания.

Восстановление — комплекс мероприятий, обеспечивающих повышение эксплуатационных качеств конструкций, пришедших в ограниченно работоспособное состояние, до уровня их первоначального состояния.

Усиление — комплекс мероприятий, обеспечивающих повышение несущей способности и эксплуатационных свойств строительной конструкции или сооружения в целом по сравнению с фактическим состоянием или проектными показателями.

Дефект — отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом (СНиП, ГОСТ, ТУ и т.д.).

ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ.

Строительно-техническая экспертиза в рамках предпроектного обследовании строительных конструкций подвального помещения , для чего выполнено:

  • обследование технического состояния участка стен и основных несущих конструкций каркаса здания;
  • определены дефекты и повреждения обследованных конструкций;
  • выполнена фотофиксация отдельных фрагментов и дефектов строительных конструкций;
  • выполнена оценка степени влияния выявленных дефектов на несущую способность и эксплуатационную пригодность строительных конструкций;
  • выполнена оценка технического состояния участка обследованного объекта.

При обследовании определялись фактические размеры и сечения существующих несущих конструкций, а также дефекты и разрушения, возникшие в результате эксплуатации здания.

На момент обследования помещение не использовалось по основному назначению. Обследование проводилось с пола помещения. В результате обследования уточнены расположение несущих конструкций участка здания и их основные геометрические характеристики.

Результаты осмотра:

  1. Обследование объекта проводилось 04 сентября 2019 г. в дневное время, в 14:00 при искусственном освещении.
  2. Участки исследуемых стен в расположен в подвальном помещении на отметке -4,500 м ниже поверхности земли. Материал стен – кирпичные толщиной 380 мм. Высота помещения 2,4 м. Перекрытие помещения выполнено из монолитного железобетона с опиранием на наружние и внутренние несущие стены здания толщиной 380-640 мм.
  3. При исследовании учтено, что на участках стен, над проёмами, выполнены, или планируется выполнить, сквозные отверстия для прокладки воздуховодов (коробов) приточно-вытяжной вентиляции. Привязка отверстий осуществляется по месту непосредственно над перемычками и прогонами, под перекрытием внутренних стен. Места расположения проемов и габариты определяются самостоятельно, в соответствии мест проекта «Вентиляции и Кондиционирования». Техническое состояние несущих строительных конструкций (стены и плита перекрытия) по критериям ГОСТ оценивается как работоспособное: некоторые из числа оцениваемых контролируемых параметров не отвечают требованиям проекта или норм, но имеющиеся нарушения требований в конкретных условиях не приводит к нарушению работоспособности строительных конструкций.

ФОТОФИКСАЦИЯ ИССЛЕДОВАТЕЛЬСКИХ РАБОТ

Фото 1 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3750.jpg

Фото 2 Фрагмент участка в месте прокладки воздуховодов C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3751.jpg

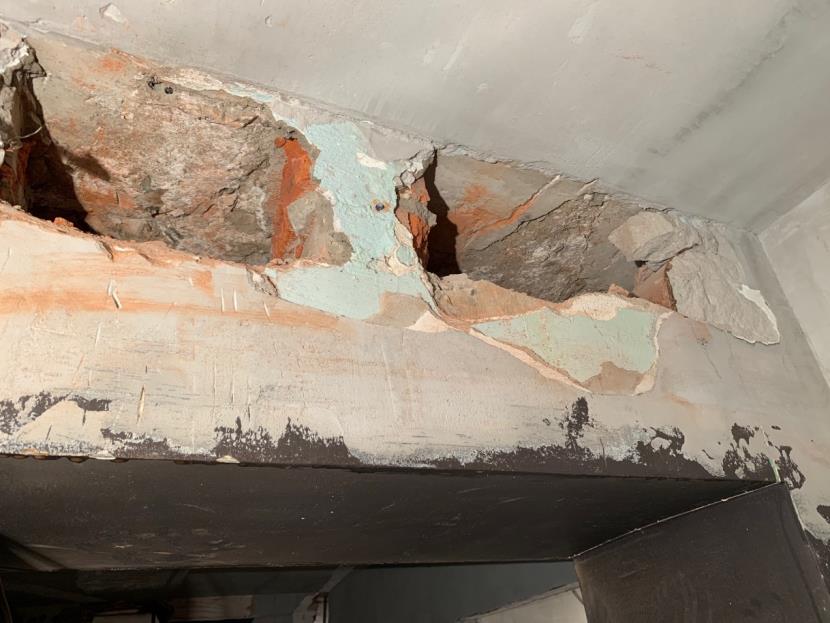

Фото 3 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3752.jpg

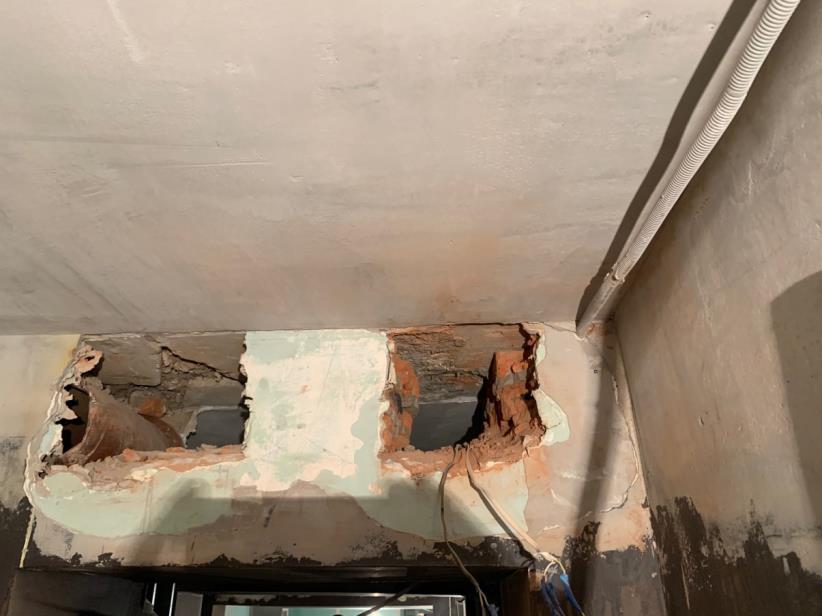

Фото 4 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3753.jpg

Фото 5 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3754.jpg

Фото 6 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3755.jpg

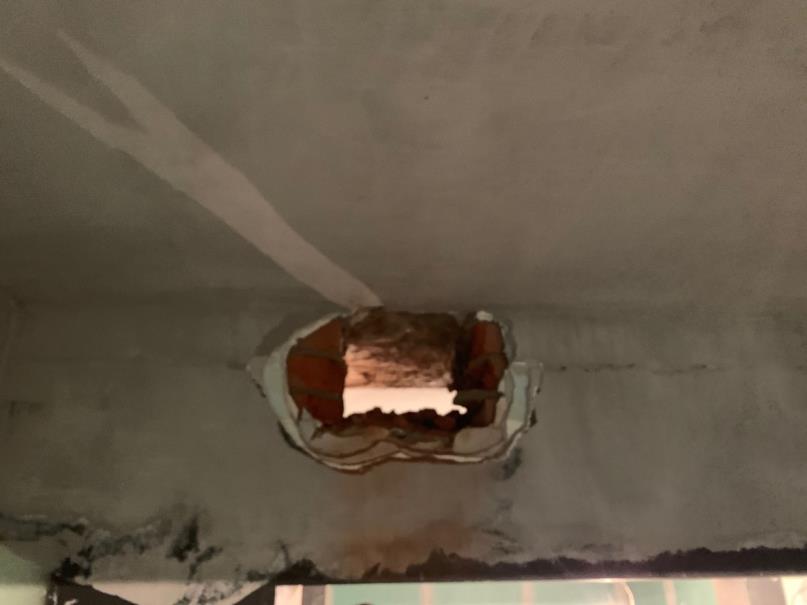

Фото 7 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3756.jpg

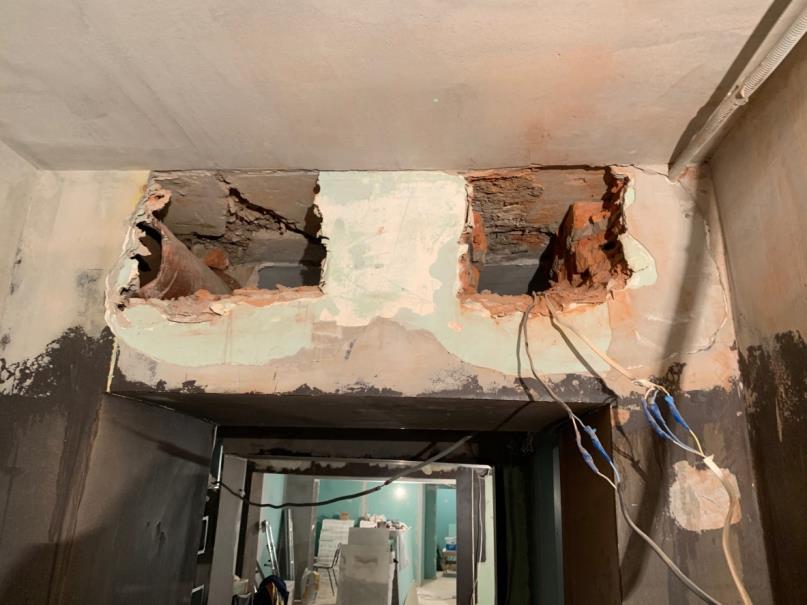

Фото 8 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3757.jpg

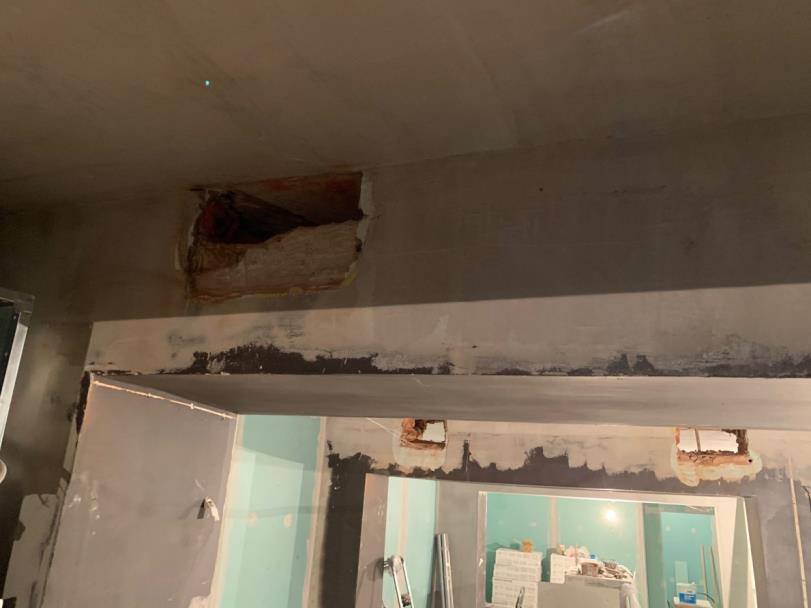

Фото 9 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3758.jpg

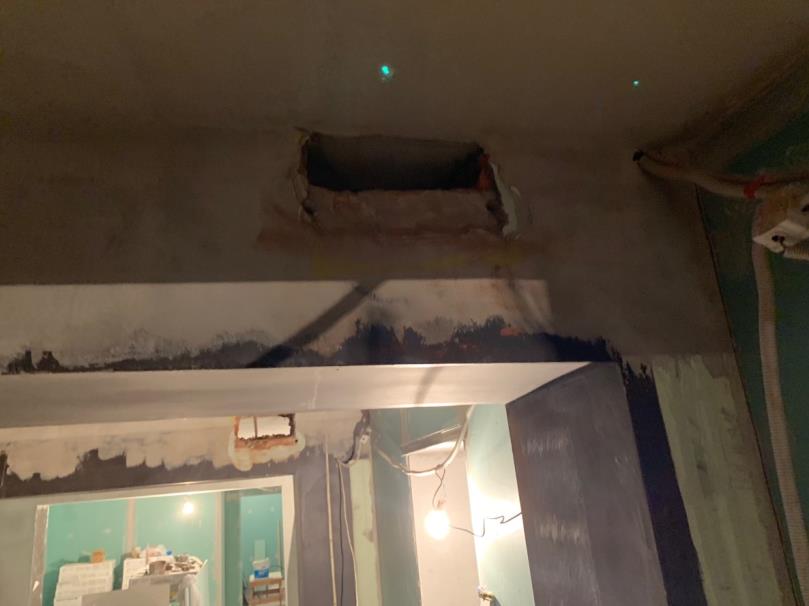

Фото 10 Фрагмент участка в месте прокладки воздуховодов C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3759.jpg

Фото 11 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3760.jpg

Фото 12 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3761.jpg

Фото 13 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3762.jpg

Фото 14 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3763.jpg

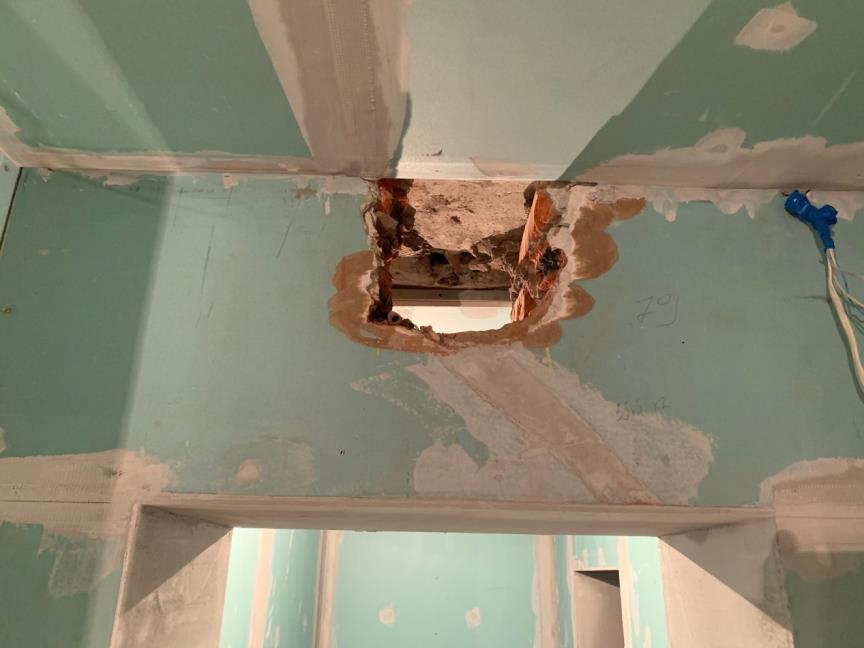

Фото 15 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3764.jpg

Фото 16 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3765.jpg

Фото 17 Фрагмент участка в месте прокладки воздуховодов

C:\Users\Александр\Documents\фото Профсоюзная 2210\IMG_3766.jpg

ВЫВОДЫ И РЕКОМЕНДАЦИИ.

По результатам проведенного визуально-инструментального обследования технического состояния несущих конструкций в подвальном помещении на отметке -4,500 м: внутренние стены и перекрытия находятся в исправном состоянии, при которой в соответствии с СП 13-102-2003 некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта норм и стандартов, но имеющиеся нарушения требований, например по деформативности, а в железобетоне трещиностойкости в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Результаты поверочного расчета в соответствии с действующими в настоящее время, строительными нормами и правилами свидетельствуют, что конструкции стен находятся в работоспособном состоянии. Основная нагрузка приходится на перекрытие, на перемычки и прогоны, распределяясь затем на стены толщиной 380мм.

Рекомендуется установить обоймы из металлопроката после устройства проемов. В некоторых местах проёмов находятся стальные пруты диаметром 20мм. Препятствующие прокладке воздуховодов разрешается демонтировать, т.к. они не участвуют в составе конструкций воспринимающих нагрузку.

Участки внутренних стен в местах прокладки коробов приточной вентиляции – самонесущие. После устройства проемов систем вентиляции, рекомендуется усилить их стальными обоймами. Толщину и марку стали для конструкций обойм определить техническим решением. (см. приложение 1)

Рекомендации

В процессе обследования технического состояния стен и перекрытия в помещении установлены следующие заслуживающие усиленного внимания и предварительного расчета для дальнейшей эксплуатации строительных конструкций:

  1. Работы по устройству проемов (отверстий) вести согласно специально разработанному проекту с учетом технических указаний в Приложении 1 к настоящему заключению.
  2. Выполнить усиление проемов стальными обоймами (каркасами) по периметру. Марку стали и толщину определить техническими решениями в соответствии с расчётами в Приложении 1.
  3. Выполнить антикоррозийную защиту обойм грунтом ГФ-021 по ГОСТ 25129-82*, с последующей окраской эмалью ПФ-115 по ГОСТ 6465-76*. СП.28.13330.2012 «Защита строительных конструкций от коррозии»
  4. Зазор между краями обойм размерами вентканалов принять 20мм.
  5. Эксплуатация помещения возможна только после проведения ремонтных работ по усилению проемов в конструкциях стен.
  6. Сварные швы принять не менее минимальной толщины свариваемых элементов.
  7. Монтажные сварные швы выполнять ручной дуговой сваркой по ГОСТ 5264-80* электродами Э46А по ГОСТ 9467-75*
  8. Изготовление и монтаж конструкций выполнять по ГОСТ 23118-99 «Конструкции металлические строительные. Общие технические требования». СП 70.13330.2012 «Несущие и ограждающие конструкции.

Строительный эксперт

ООО «Стройэкспертиза»

1.1. Настоящая пояснительная записка входит в состав чертежно-технической документации, имеющей обозначение 2.09.2019-КР, в дальнейшем по тексту ЧТД, является ее неотъемлемой частью и предназначена для совместного использования.

1.2. Приведенные в настоящей расчетно-пояснительной записке расчеты на прочность и устойчивость под воздействием нагрузки отражают характеристики конструкции представленной в документации.

1.3. В расчете на прочность рассмотрены наиболее неблагоприятные случаи нагружения конструкции и ее составных частей и приведены прочностные расчеты всех элементов, воспринимающих упомянутые в настоящем документе нагрузки.

2. Техническое описание.

Проектируемые четыре технологические отверстия с габаритными размерами 800х1200мм(h), 500х800мм(h), 400х500мм(h) устраиваются в кирпичных стенах подвального этажа существующего здания.

3. Технические характеристики.

    1. Место устройства: г. Москва, ул. ХХХХ 22/10.
    2. Помещение подвального этажа(бомбоубежище)
    3. Стены выполнены из полнотелого кирпича.
    4. Перекрытия монолитные, железобетонные

4. Определение нагрузки на конструкцию рамы усиления отверстий

Сбор нагрузок согласно СП 20.13330.2016 «Нагрузки и воздействия»

Таблица 1 – Нагрузки действующие на перекрытие

№ п/п Наименование нагрузки Ед. изм. Нормативная нагрузка Коэффициент надежности по нагрузке Расчетная нагрузка
1 Вес плиты перекрытия:

1. Вес плиты перекрытия:

t = 0.25 м, = 25 кН/м3

кH/м2 6,25 1.1 6,875
2 Вес стены:

Кирпичная кладка t = 0.38 м, = 16 кН/м3, hср.= 2,5м

кH/м2 15,2 1,2 18,24
3 Полезные нагрузки на перекрытие:

1. Торговые залы

кН/м2 4,0 1,2 4,8

5. Расчет элементов рамы усиления отверстий

Максимальная расчетная длина проема отверстия Lр=0.5м.

Длина грузовой площади от железобетонной плиты перекрытия Lгр=2,5м.

Расчетная нагрузка на раму (с учетом перераспределения нагрузки) составляет: qр=(6,875+4,8)х2,5+0,5х18,24=38,3кН/м=3830 кг/м

Рисунок 1 – Эпюры изгибающих моментов и нормальных сил.

Расчет балки рамы обрамления

Максимальный расчетный изгибающий момент в балке:

Расчёт по прочности

Требуемый момент сопротивления балки определяем по формуле:

По сортаменту, в зависимости от Wy, подбираем требуемый профиль.

Для обеспечения прочности балки, необходим сечение швеллера 8П по ГОСТ 8240-97 «Швеллера стальные горячекатаные».

Расчёт по предельному прогибу

Предельный прогиб по СП 20.13330.2011 составляет L/200 для:

«Балки, фермы, ригели, прогоны, плиты, настилы (включая поперечные ребра плит и настилов): покрытий и перекрытий, открытых для обзора.»

Исходя из формулы для максимального прогиба балки:

,

где E = 21·105 кг/см2 – модуль упругости материала прогона (стали),

— предельный прогиб прогона,

требуемый момент инерции прогона определяем по формуле:

Сечение из швеллера 8П по ГОСТ 8240-97 «Швеллера стальные горячекатаные» удовлетворяет требованиям жесткости.

Проверка прочности стоек рамы при действии нормальной силы:

Расчетное нормальное усилие в стойках рамы:

Требуемую площадь сечения стойки определяем по формуле:

Сечение из уголка 75х6 по ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные» удовлетворяет требованиям прочности.

6. Выводы по результатам расчета

Проведенные расчеты показали, что обоймы из составных элементов швеллера 8П и углов 75х6 в вентиляционные отверстия в основных несущих элементах конструкций, удовлетворяют требованиям СНиПов и ГОСТов на жесткость, прочность и устойчивость.

7. Перечень нормативных документов

  1. СП 20.13330.2016 «Нагрузки и воздействия»;
  2. СП 16.13330.2017 Стальные конструкции. Актуализированная редакция.
  3. СП 131.13330.2012 «Строительная климатология»;
  4. СП 28.13330.2012 — «Защита строительных конструкций от коррозии»;
  5. ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»;
