ЦЕЛЬ ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ: Оценка качества выполненных работ фундамента жилого дома
На основании Договора экспертом было произведено визуально-инструментальное обследование ж/б конструкций фундамента, без вскрытия конструкций, в соответствии с требованиями СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
Внешний осмотр объекта произведен с выборочным фиксированием на цифровую камеру (Приложение №1), что соответствует требованиям СП 13-102-2003, п. 7.2 — Основой предварительного обследования является осмотр здания или сооружения и отдельных конструкций с применением измерительных инструментов и приборов (бинокли, фотоаппараты, рулетки, штангенциркули, щупы и прочее).
Выполнено ультразвуковое обследование ж/б конструкций фундамента с целью определения класса и марки бетона, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности».
2.1. Классификатор основных видов дефектов в строительстве
и промышленности строительных материалов
Критический дефект — дефект, при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации.
Критический дефект подлежит безусловному устранению до начала последующих работ или с приостановкой работ.
Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.
Значительный дефект подлежит устранению до скрытия его последующими работами.
При этом дефектом является каждое единичное отступление от проектных решений или неисполнение требований норм.
2.2. Выявленные дефекты строительных конструкций

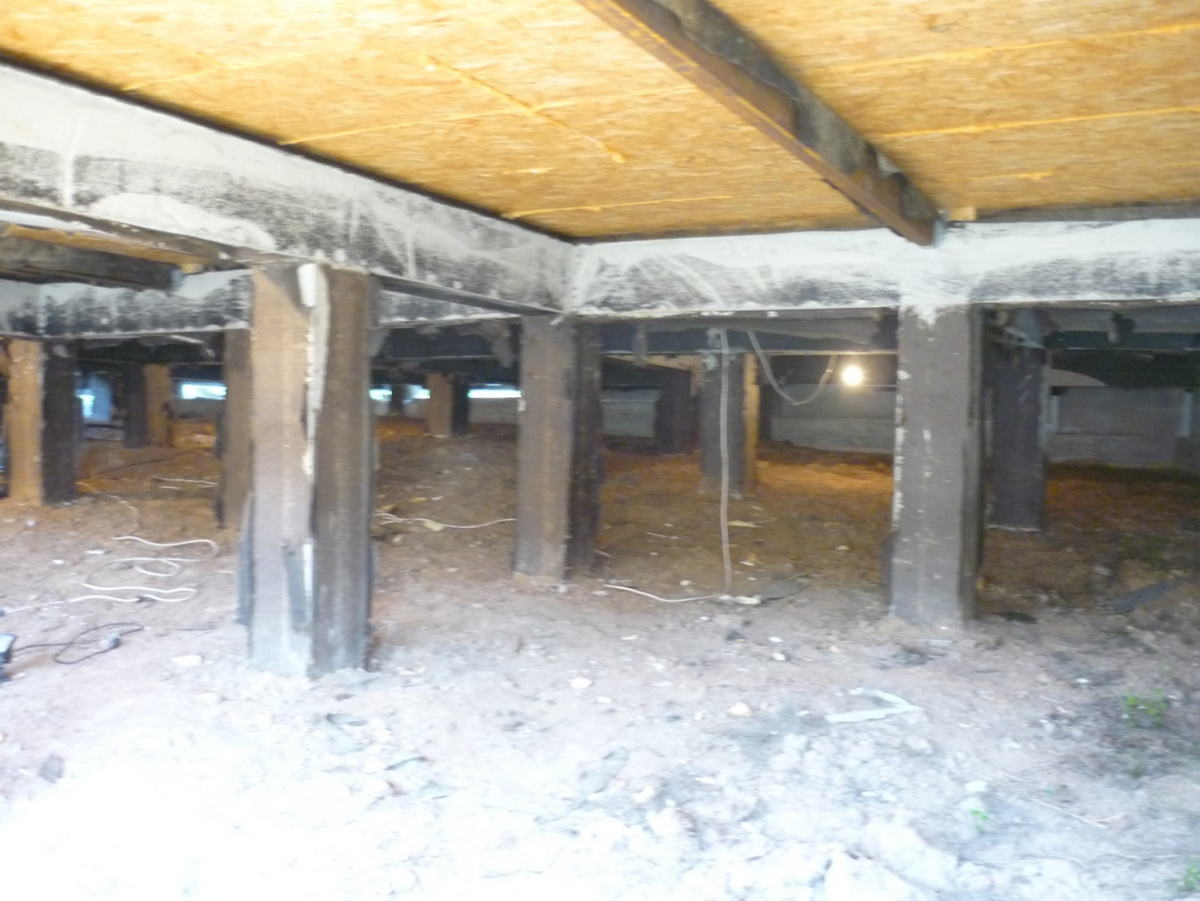

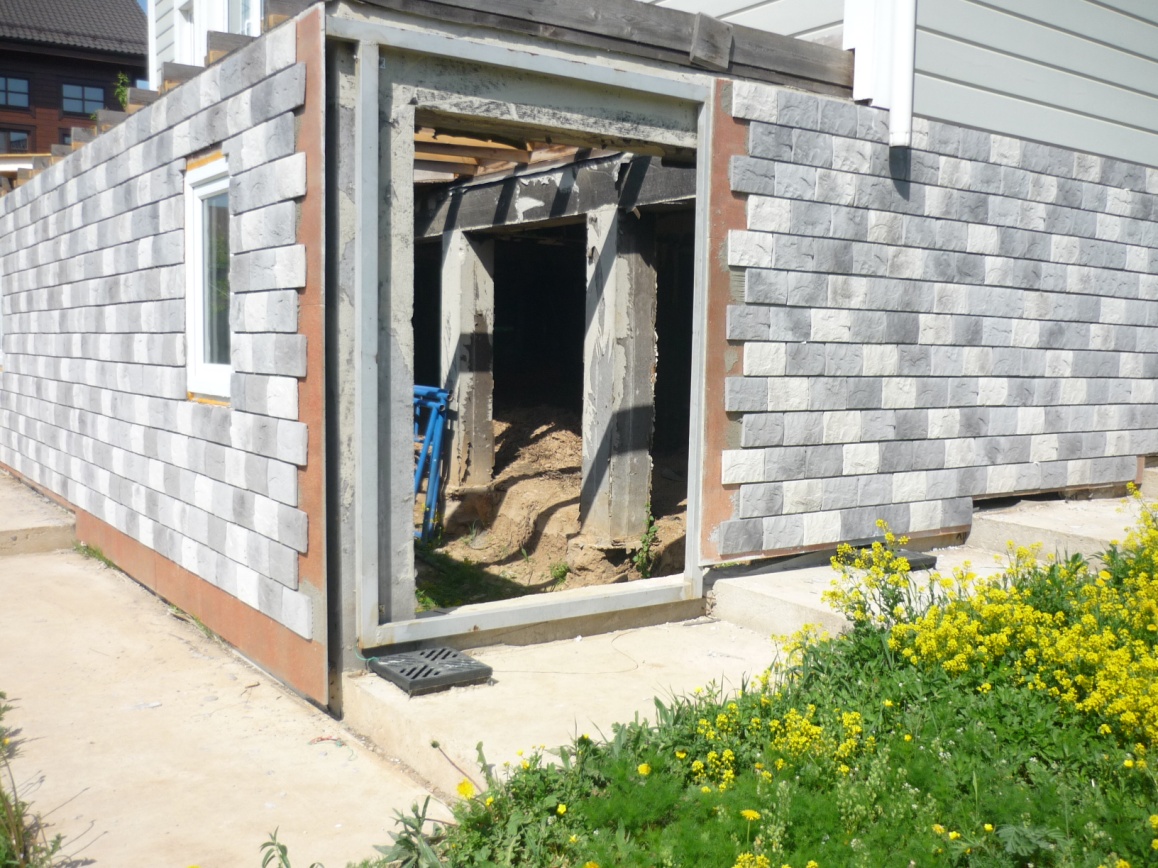

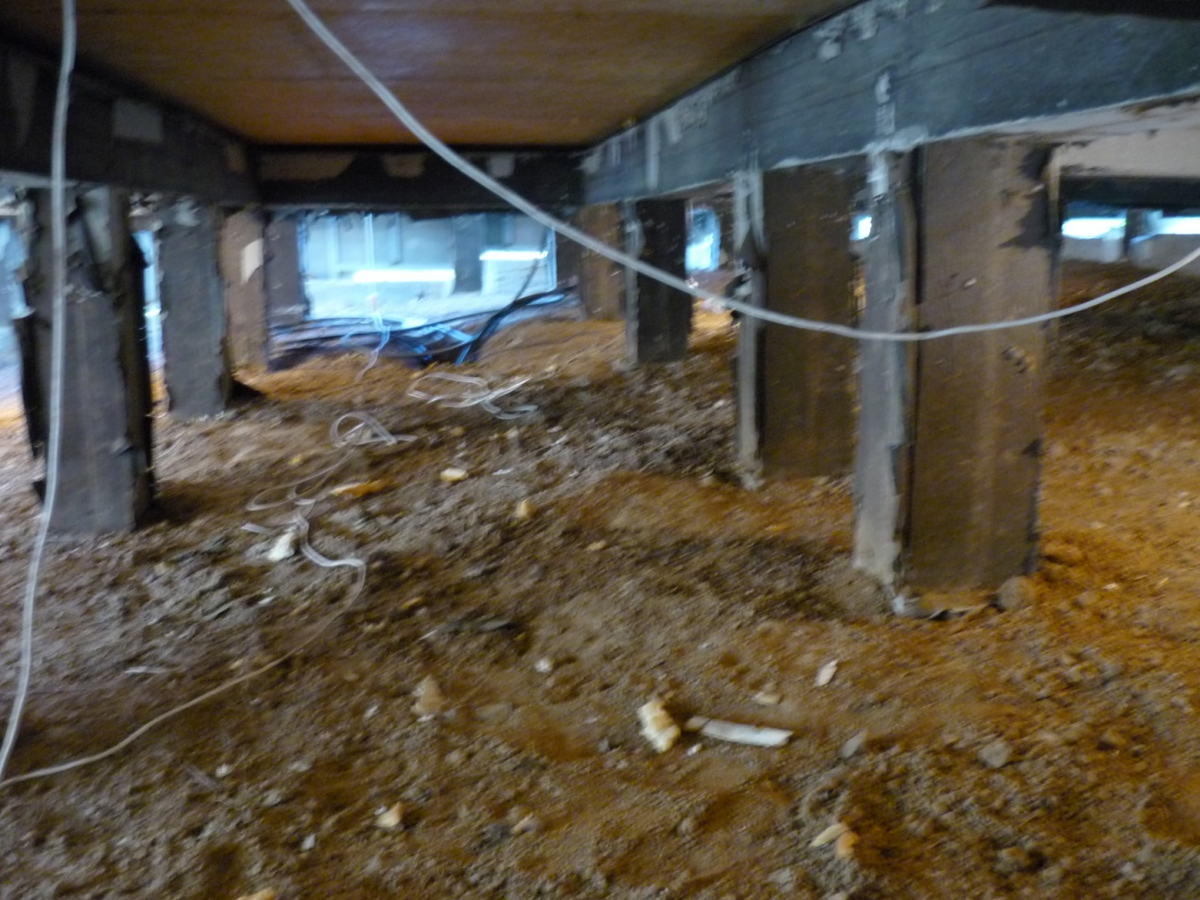

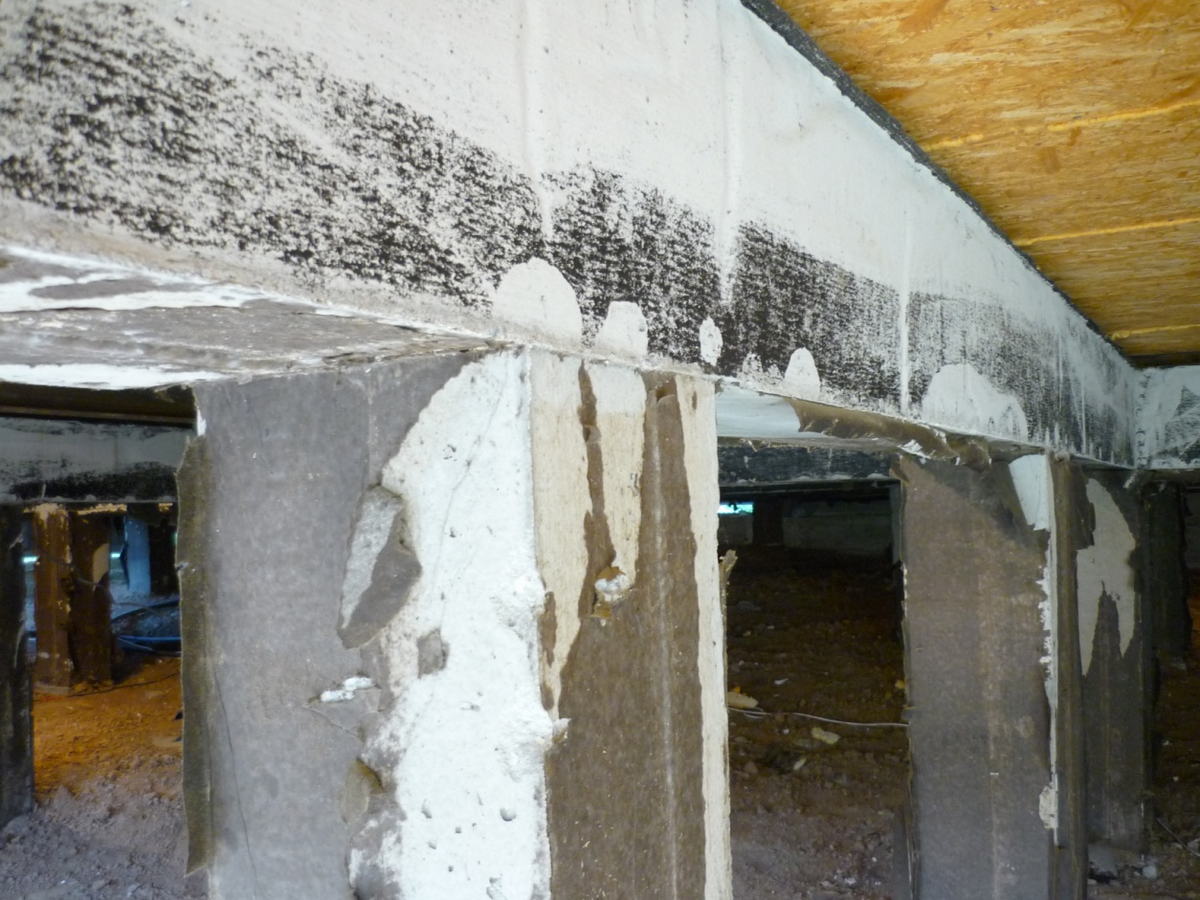

В ходе экспертно-диагностического обследования железобетонных конструкций фундамента жилого дома (выборочно, на доступных участках, Прил.1, фото № 3-6) установлено:

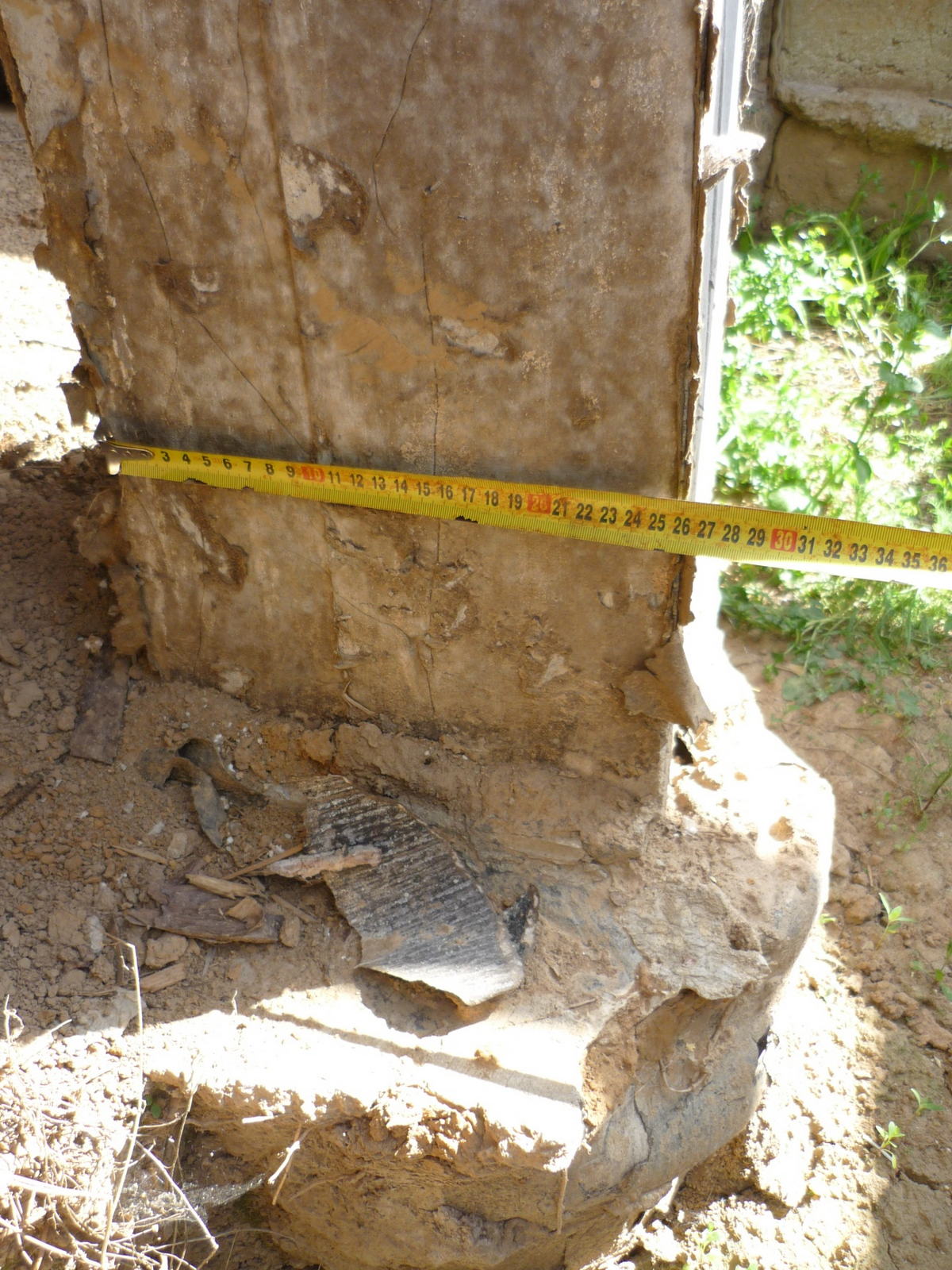

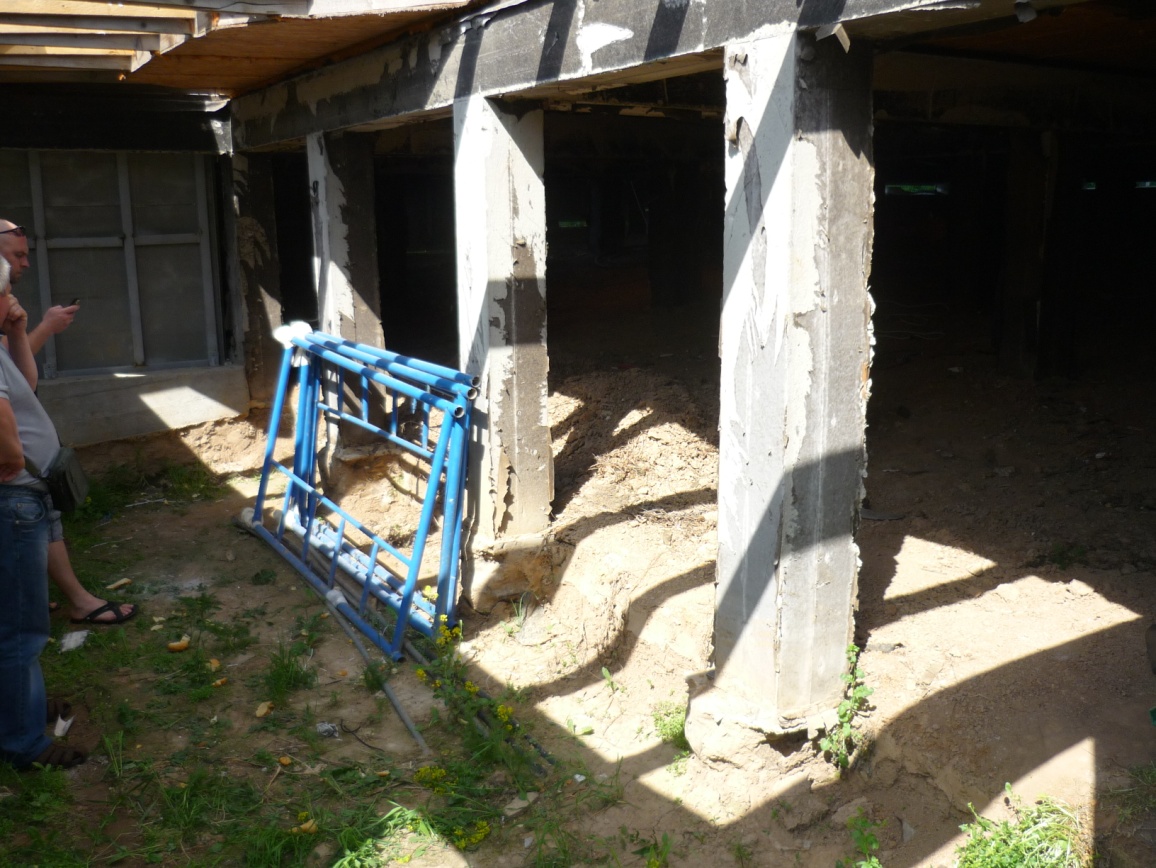

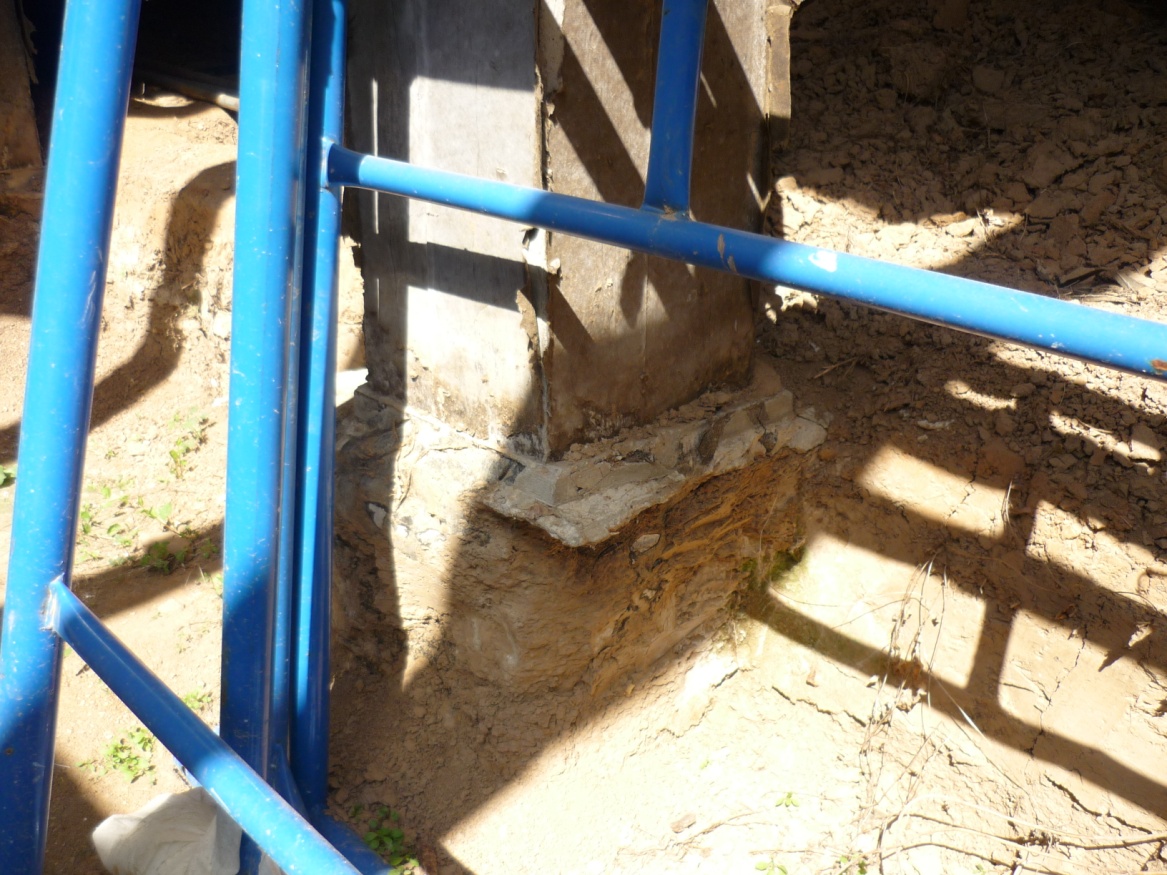

- Зафиксированы отклонения конструкций свай относительно ж/б конструкций фундамента из вертикальной плоскости (смещение на величину от 50 до 100 мм), (Приложение 1, Фото №7).
Выявленные недостатки являются нарушением требованийСНиП 3.03.01-87 Несущие и ограждающие конструкции, п.2.113, согласно которым отклонения линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для стен и колонн, поддерживающих монолитные покрытия и перекрытия не должны превышать 35 мм.
Отклонения ж/б конструкций из вертикальной плоскости является следствием некачественно выполненных работ по устройству фундамента.
Данный вид дефекта согласно «Классификатора основных видов дефектов в строительстве и промышленности строительных материалов» является значительным и подлежит обязательному устранению.

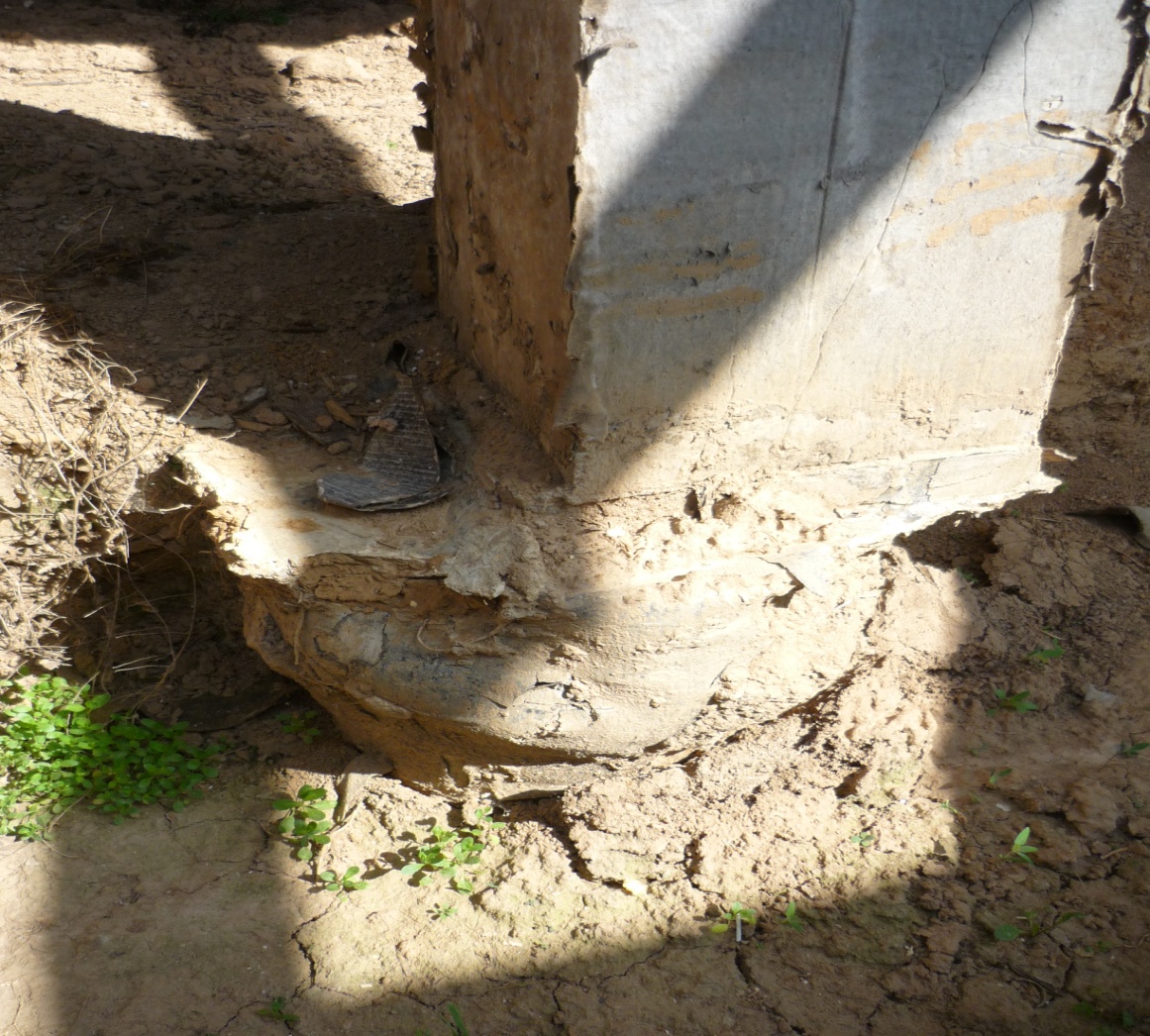

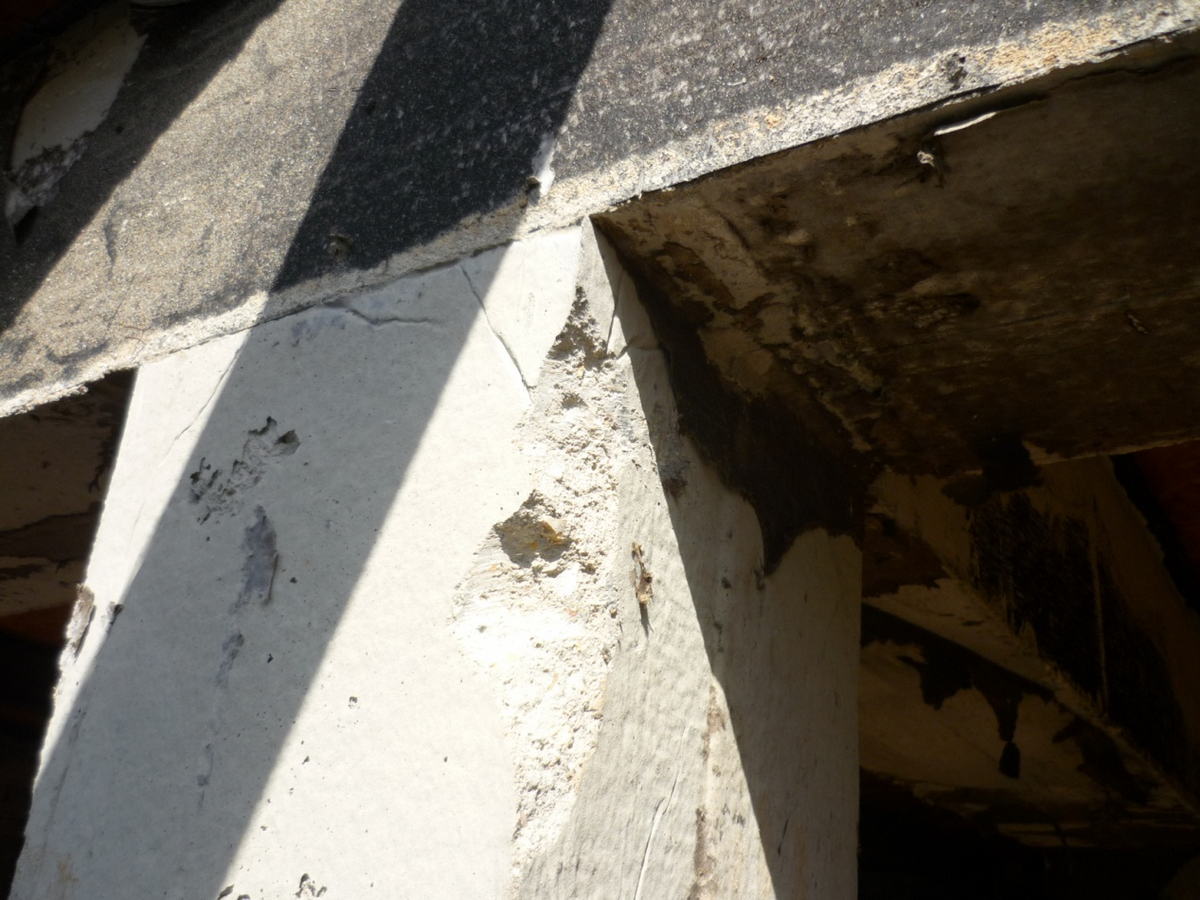

- На поверхности монолитных железобетонных конструкций выявлены дефекты геометрии, неровности, сколы, царапины, выбоины на глубину менее толщины защитного слоя (Приложение 1, фото № 10, 11).
Выявленные дефекты являются нарушением требований СНиП 52-01-2003 «Бетонные и железобетонные конструкции», Основные положения, п. 8.1.4 — «Укладку и уплотнение бетона следует выполнять таким образом, чтобы можно было гарантировать в конструкциях достаточную однородность и плотность бетона, отвечающих требованиям, предусмотренным для рассматриваемой строительной конструкции».
Данный вид дефекта согласно Классификатору является малозначительным, подлежит устранению.
Данный дефект является следствием несоблюдения технологии производства бетонных работ.
2.3. Определение фактической прочности бетона

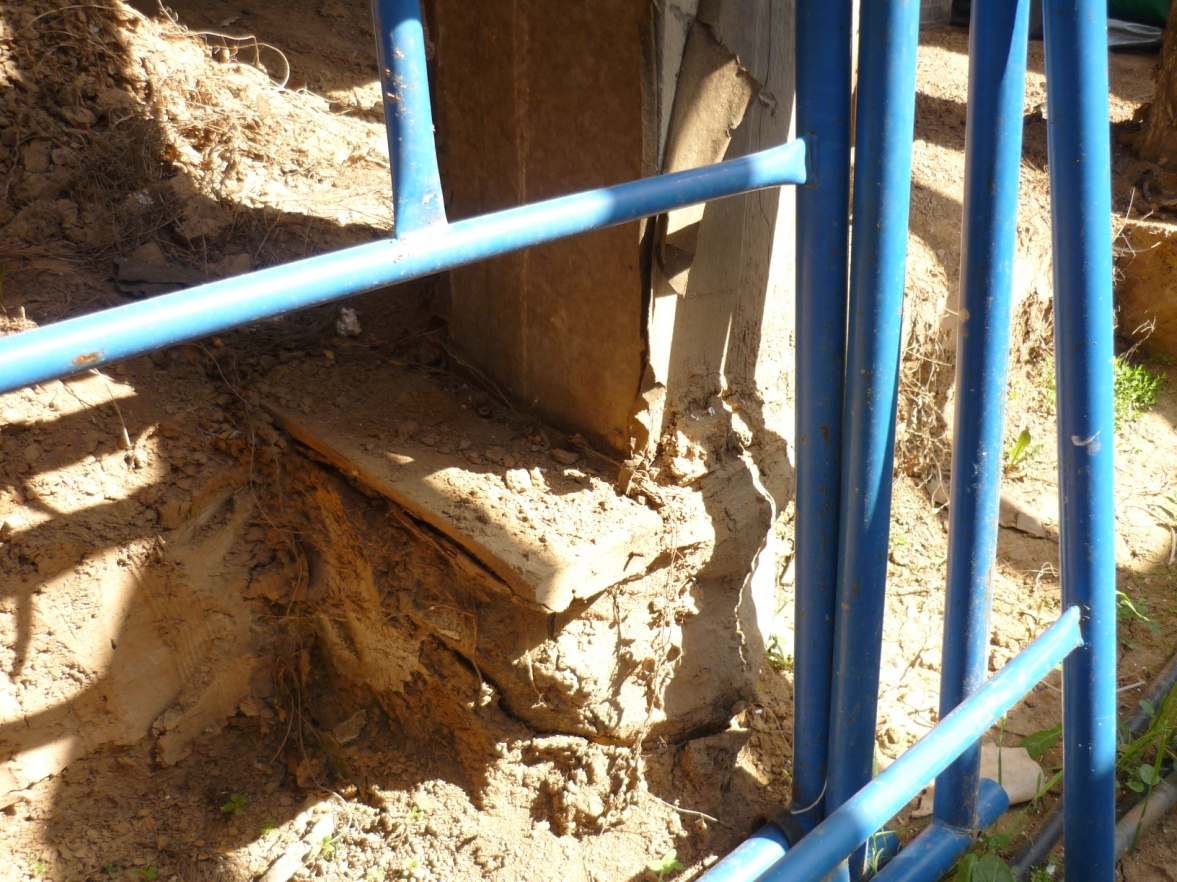

Экспертом произведены (выборочно, на 6-ти конструкциях, Прил.1, фото № 3-6, №8) измерения скорости распространения ультразвука в железобетонных конструкциях фундамента жилого дома для определения средней прочности на сжатие (класса и марки бетона).
Измерения производились ультразвуковым тестером УК1401, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности». Число и расположение контролируемых участков установлены с учетом требований ГОСТ 18105-86 «Бетоны. Правила контроля прочности».
По выполненным измерениям произведены расчеты и определены марка и класс бетона по прочности на сжатие.
Результаты измерений в таблицу 1.
Таблица 1
| №
участка замеров |
Скорость распространения
ультразвука на участках |
Ближайший класс бетона по прочности
на сжатие |
Марка бетона по прочности
на сжатие |
| Несущие монолитные железобетонные конструкции | |||
| 1 | 3520 м/с | В 22.5 | М 300 |
| 2 | 3400 м/с | В 20 | М 250 |
| 3 | 3440 м/с | В 20 | М 250 |
| 4 | 3500 м/с | В 22.5 | М 300 |
| 5 | 3420 м/с | В 20 | М 250 |
| 6 | 3470 м/с | В 22.5 | М 300 |
В результате измерений скорости распространения ультразвука установлено, что прочность несущих железобетонных конструкций соответствует классу бетона В20 — В22.5, что соответствует нормативным требованиям к минимальной прочности бетона для данного типа конструкций.
Согласно техническим условиям БЕТОНЫ ТЯЖЕЛЫЕ И МЕЛКОЗЕРНИСТЫЕ , Табл.6, соотношение между классами и марками бетона по прочности на сжатие и растяжение:
Таблица 6
| Класс бетона
по прочности |
Средняя прочность бетона
*, кгс/см
|
Ближайшая марка
бетона по прочности, М |
Отклонение ближайшей
марки бетона от средней прочности класса, %
|
| * Средняя прочность бетона рассчитана при коэффициенте вариации V, равном 13,5%, и обеспеченности 95% для всех видов бетонов, а для массивных гидротехнических конструкций при коэффициенте вариации V, равном 17%, и обеспеченности 90%.
|
|||
| Сжатие | |||
| В3,5 | 45,8 | M50 | +9,2 |
| B5 | 65,5 | M75 | +14,5 |
| B7,5 | 98,2 | M100 | +1,8 |
| B10 | 131,0 | M150 | +14,5 |
| B12,5 | 163,7 | M150 | -8,4 |
| B15 | 196,5 | M200 | +1,8 |
| B20 | 261,9 | M250 | -4,5 |
| B22,5 | 294,7 | M300 | +1,8 |
| B25 | 327,4 | M350 | +6,9 |
| B27,5 | 360,2 | M350 | -2,8 |
| B30 | 392,9 | M400 | +1,8 |
| B35 | 458,4 | M450 | -1,8 |
| B40 | 523,9 | M550 | +5,0 |
| B45 | 589,4 | M600 | +1,8 |
| B50 | 654,8 | M700 | +6,9 |
| B55 | 720,3 | M700 | -2,8 |
| B60 | 785,8 | M800 | +1,8 |
| B65 | 851,3 | M900 | +5,7 |
| B70 | 916,8 | M900 | -1,8 |
| B75 | 982,3 | M1000 | +1,8 |
| B80 | 1047,7 | M1000 | -4,6 |
Согласно положениям СП 52-103-2007, при проектировании рекомендуется принимать оптимальные конструктивные параметры колонн, стен, перекрытий и фундаментных плит, устанавливаемые на основе технико-экономического анализа.
Класс бетона рекомендуется принимать:
— для квадратных и круглых колонн, как правило, — не менее В20 и не более В60;
— для стен – не менее В20;
— для плоских плит перекрытий – не менее В15;
— для фундаментных плит – не менее В20.
2.4. ОЦЕНКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ
КОНСТРУКЦИЙ
В зависимости от количества дефектов и степени повреждения, техническое состояние строительных конструкций, согласно СП 13-102-2003, оценивается по следующим категориям:
Исправное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.
Работоспособное состояние — категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.
Ограниченно работоспособное состояние — категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.
Недопустимое состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).
Аварийное состояние — категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).
На основании данных, полученных в результате диагностического обследования, техническое состояние бетонных конструкций оценивается как ограниченно работоспособное состояние.
3. ВЫВОДЫ
Обследование качества выполненных работ фундамента жилого дома,
расположенного по адресу: МО, Истринский р-н, пос. Калинка,
ул. Сиреневая, д. 56
В результате диагностического обследования экспертиза пришла к следующим выводам:
3.1. Зафиксированы дефекты и отклонения от действующих норм, допущенные при производстве строительно-монтажных работ:
3.1.1. Отклонения конструкций свай относительно ж/б конструкций фундамента из вертикальной плоскости (смещение на величину от 50 до 100 мм).
Отклонения ж/б конструкций из вертикальной плоскости является следствием некачественно выполненных работ по устройству фундамента.
3.1.2. На поверхности монолитных железобетонных конструкций выявлены дефекты геометрии, неровности, сколы, царапины, выбоины на глубину менее толщины защитного слоя.
Данные дефекты является малозначительными и не оказывает существенного влияния на несущую способность конструкций.
3.2. Выявленные дефекты являются нарушением требований следующих нормативных документов:
— СНиП 3.03.01-87 Несущие и ограждающие конструкции,
— СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения»
3.3. Согласно «Классификатора основных видов дефектов в строительстве и промышленности строительных материалов» выявленные дефекты ( п. 3.1.1) является значительными и подлежат обязательному устранению.
Рекомендации по устранению указанных дефектов представлены в Приложении 2.
3.4. Техническое состояние железобетонных конструкций, в соответствии с СП 13-102-2003, оценивается как ограниченно работоспособное состояние, при котором имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле её состояния, продолжительности и условий эксплуатации.
3.5. Выявленные нарушения нормативных требований являются следствием:
– не соблюдения технологии производства работ;
– отсутствия надлежащего контроля за производством работ;
– низкой квалификацией специалистов, выполнявших данные работы.
3.6. Средняя прочность железобетонных конструкций, согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности», соответствует классу бетона В20-22.5, что отвечает нормативным требованиям к минимальной прочности бетона для данного типа конструкций
ФОТОГРАФИИ ОБЪЕКТА

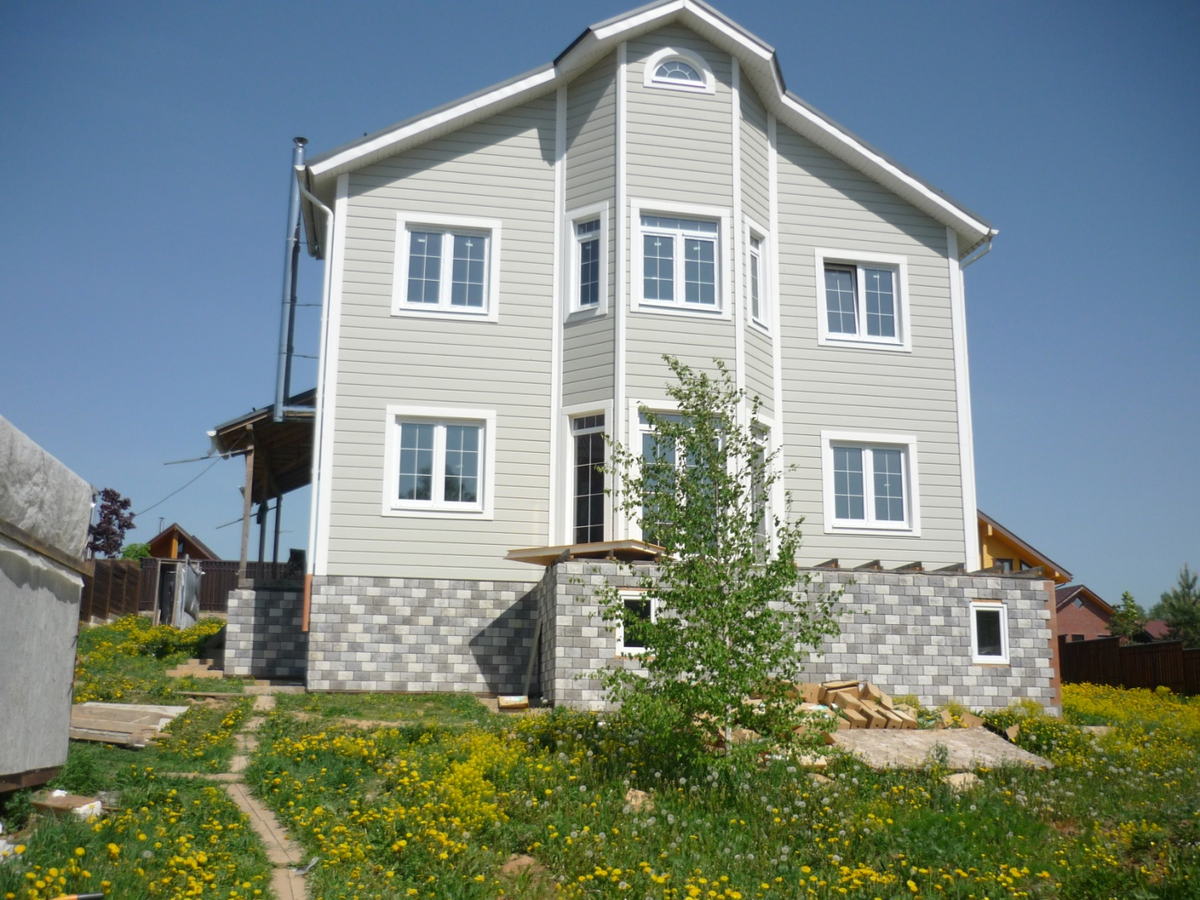

№1
№2
№3
№4
№5
№6
№7
№8
№9
№10
№11
