Обследование конструкций детских игровых площадок

Обследование конструкций детских игровых площадок и
оборудования спортивных площадок, расположенных по адресу:
г. Москва «ПКиО «ХХХХХХХХХХ»

Заказчик: ГАУК г. Москвы «ХХХХХХХХХХ»



II. ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ.

Произведен осмотр и замер показателей качества на предмет возможности проведения экспертного исследования по вопросу о наличии факторов утраты состояния прочности, устойчивости, надёжности и безопасности конструкций малых архитектурных формы:

Ландшафтный парк (Митино): ВСЕГО — 60 шт.

Детская площадка Рословка — 6 шт.,

Спортивная площадка Рословка — 4 шт,

Детская площадка Рословка — 16 шт.,

Детская площадка Пенягинская — 17 шт.,

Спортивная площадка Барышиха — 8 шт.,

Детская площадка Волоколамская — 3 шт,

Детская площадка Волоколамская — 6 шт.

Парк «У Джамгаровского пруда»: ВСЕГО – 64 шт.

Детская площадка за сценой – 6 шт.

Детская площадка у храма – 13 шт.

Детская площадка за храмом – 10 шт.

Спортивная площадка на Стартовой – 11шт.

Спортивная площадка за школой – 6 шт.

Спортивная площадка возле гаражей – 18 шт.

Сквер по Олонецкому проезду: ВСЕГО – 208 шт.

(1 –й парк)

Детская площадка – 10 шт,

Детская площадка — 17 шт.,

Детская площадка – 4 шт.,

Детская площадка – 10 шт.,

Детская площадка — 5 шт,,

(по Сухонской)

Детская площадка – 5 шт.,

Детская площадка – 18 шт.,

Детская площадка – 6 шт.,

Детская площадка – 13 шт,

(по Олонецкому)

Детская площадка – 10 шт.,

Детская площадка – 11 шт.,

Детская площадка – 5 шт.,

Детская площадка – 10 шт.,

Спортивная площадка (у базы) – 10 шт.,

(по Сухонской)

Спортивная площадка – 9 шт.,

(по Олонецкому д. 20)

Спортивная площадка –11 шт, (у Яузы)

Спортивная площадка – 11 шт., (1 парк)

Спортивная площадка – 25 шт.,

Спортивная площадка – 18 шт.

ХХХХХХХХХХ парк: ВСЕГО – 32шт.

Детская площадка МГН– 6 шт.,

Детская площадка – 9 шт,

Спортивная площадка – 17 шт.

ИТОГО – 364 шт.

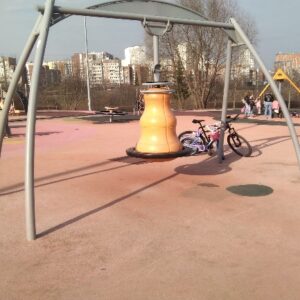

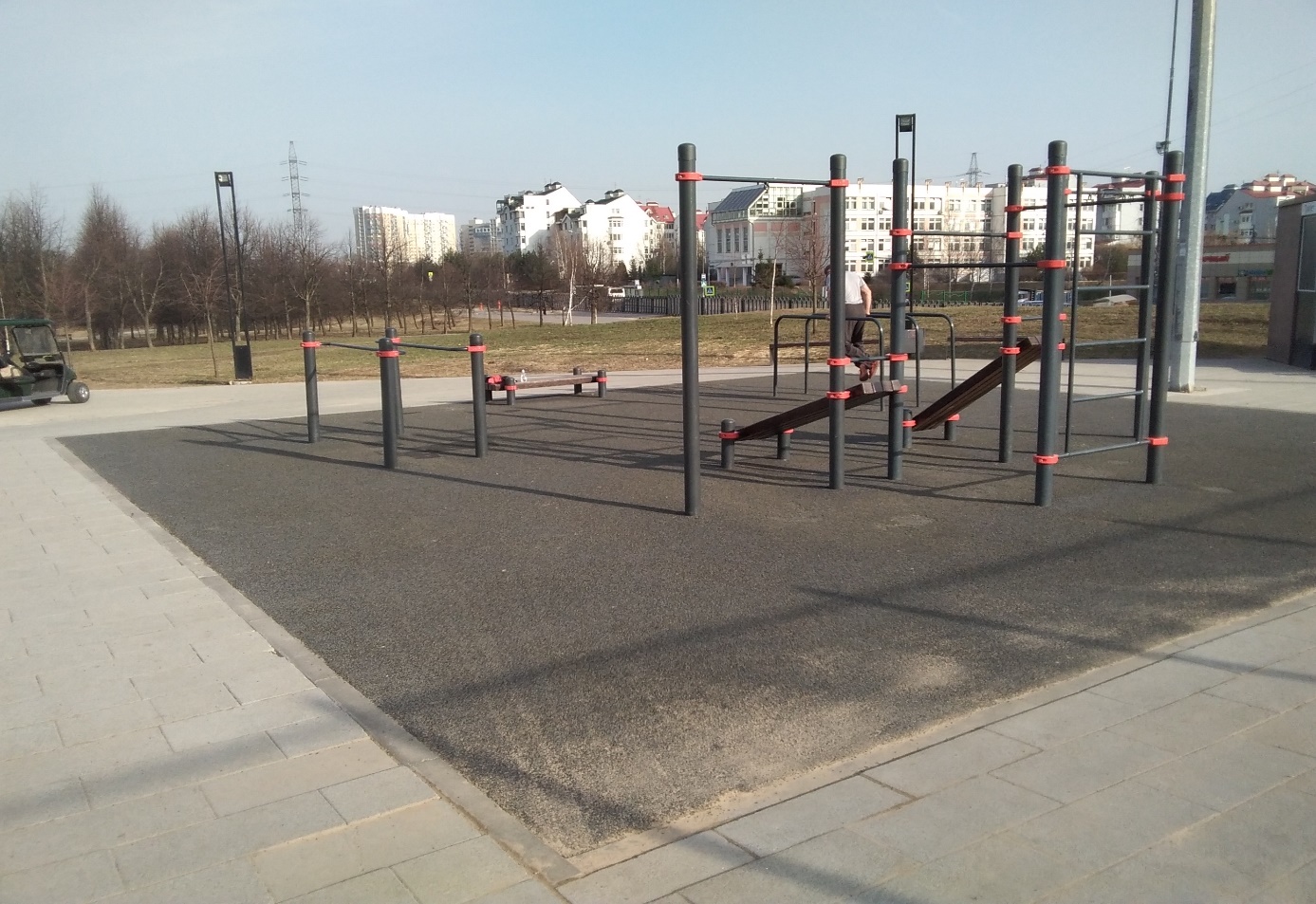

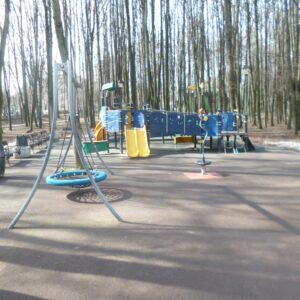

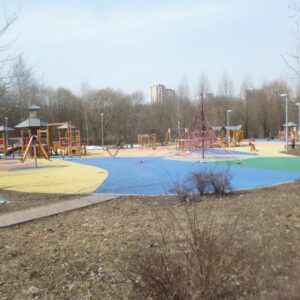

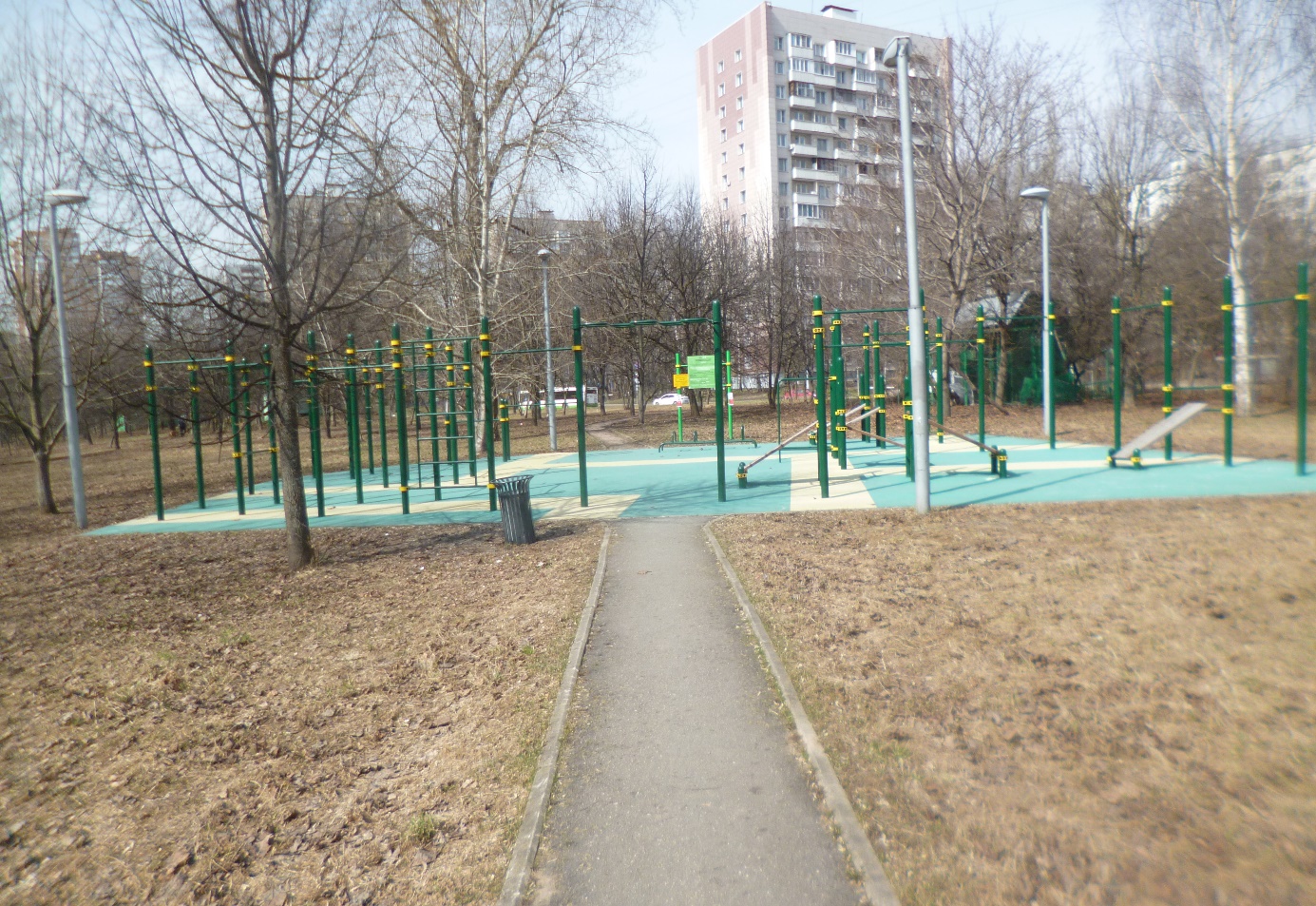

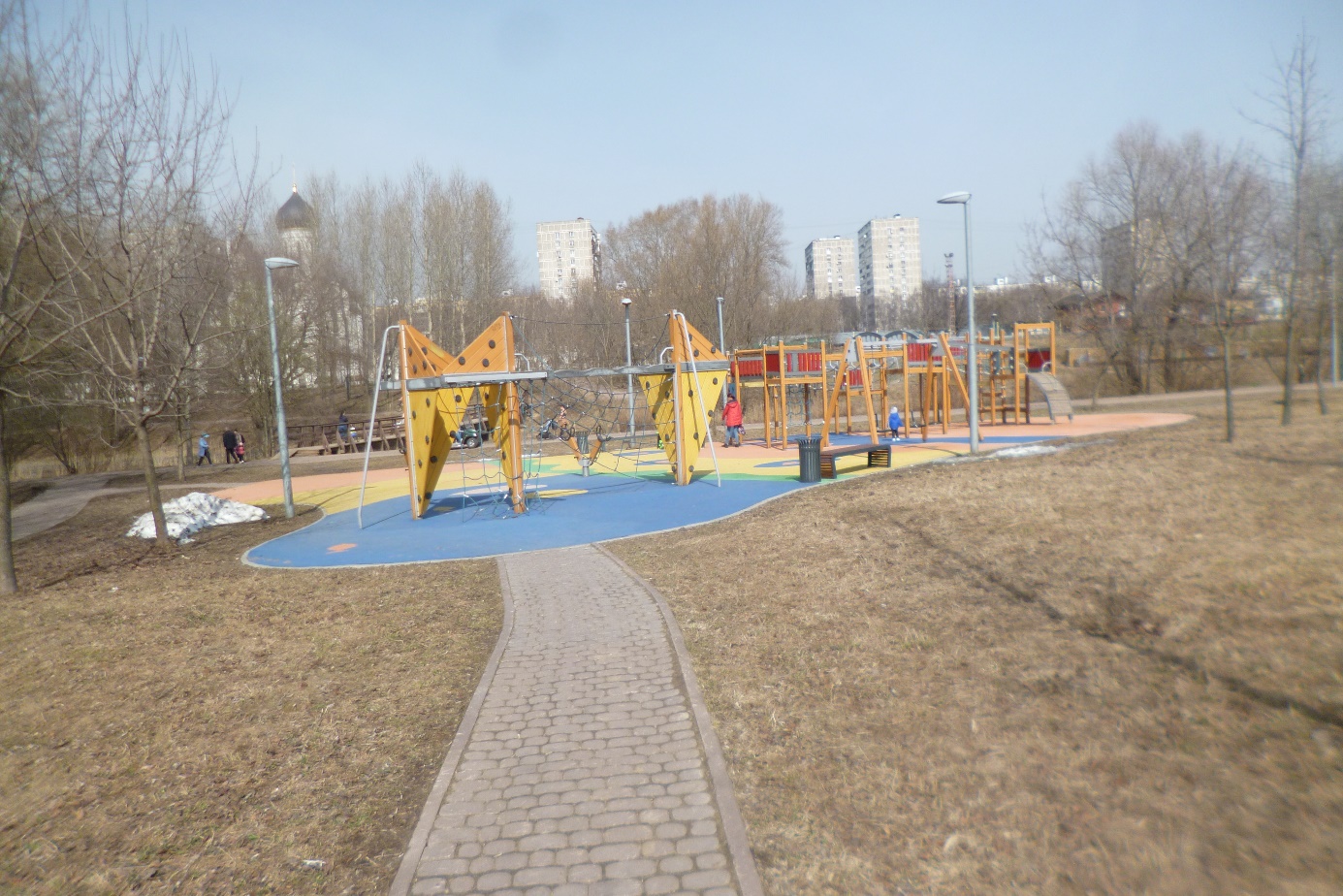

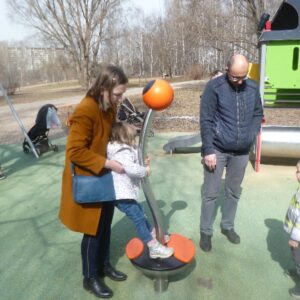

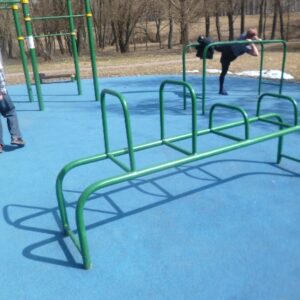

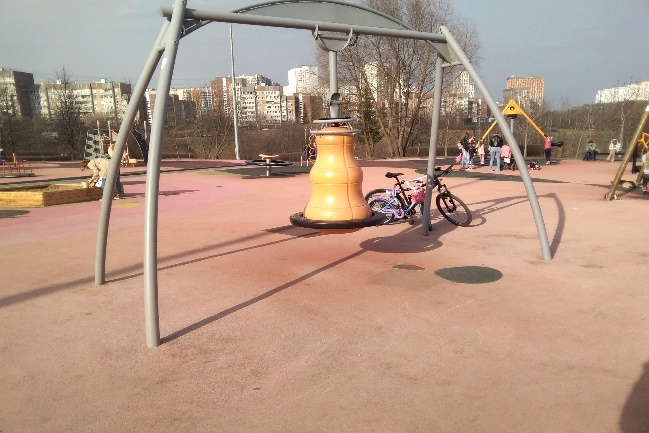

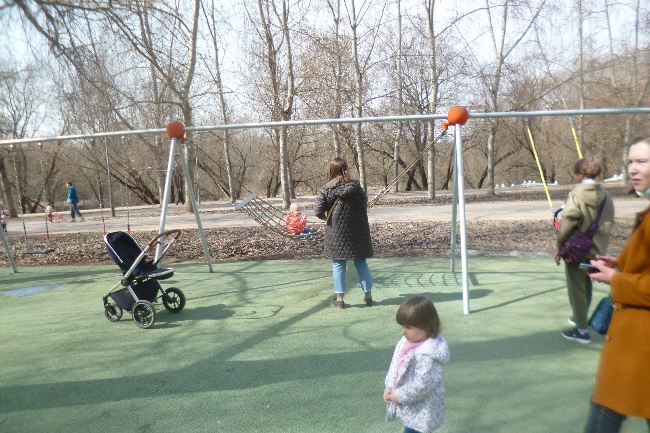

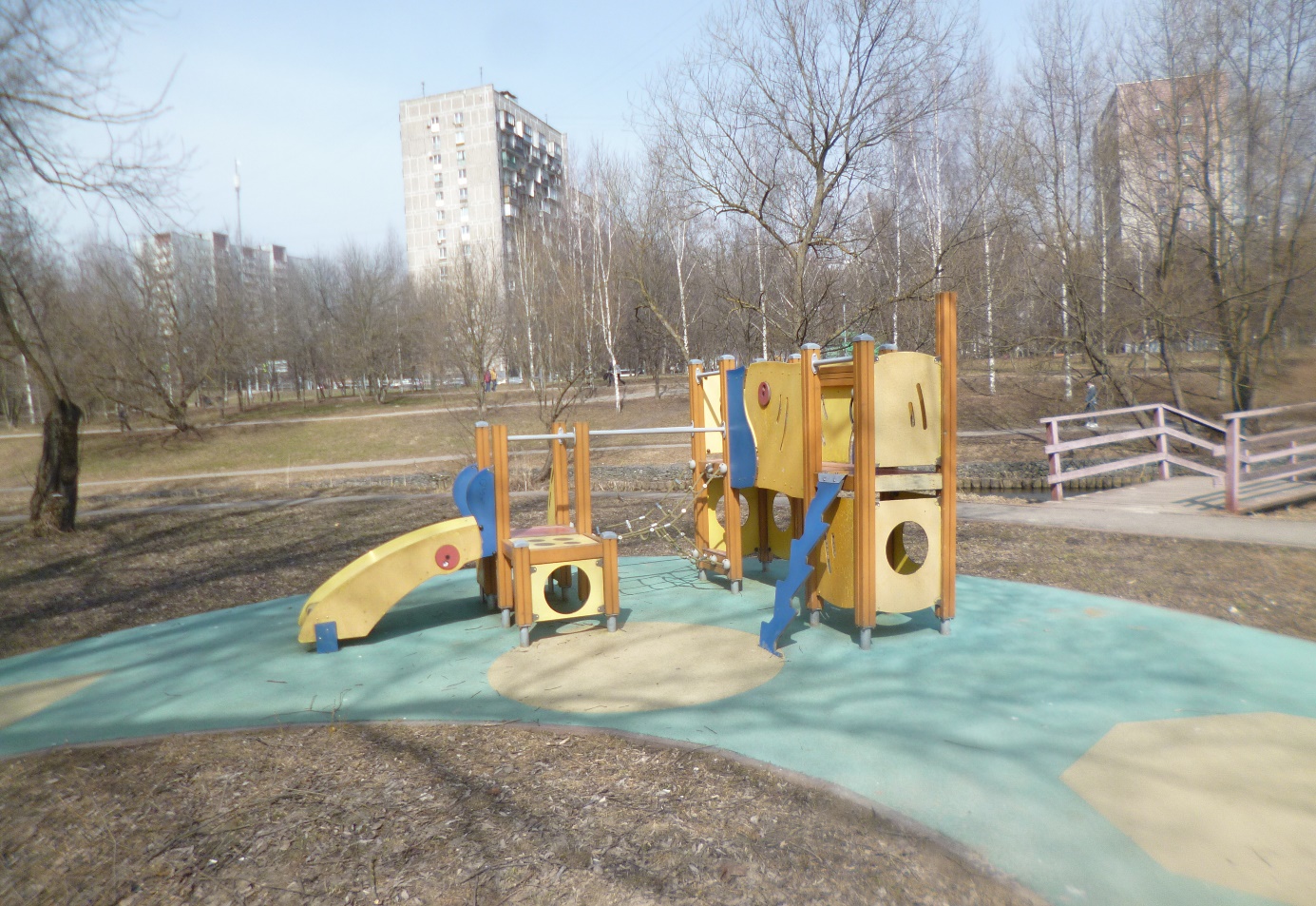

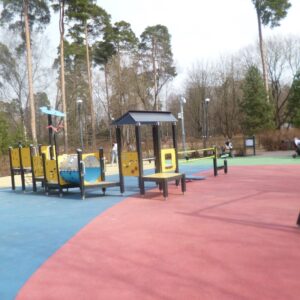

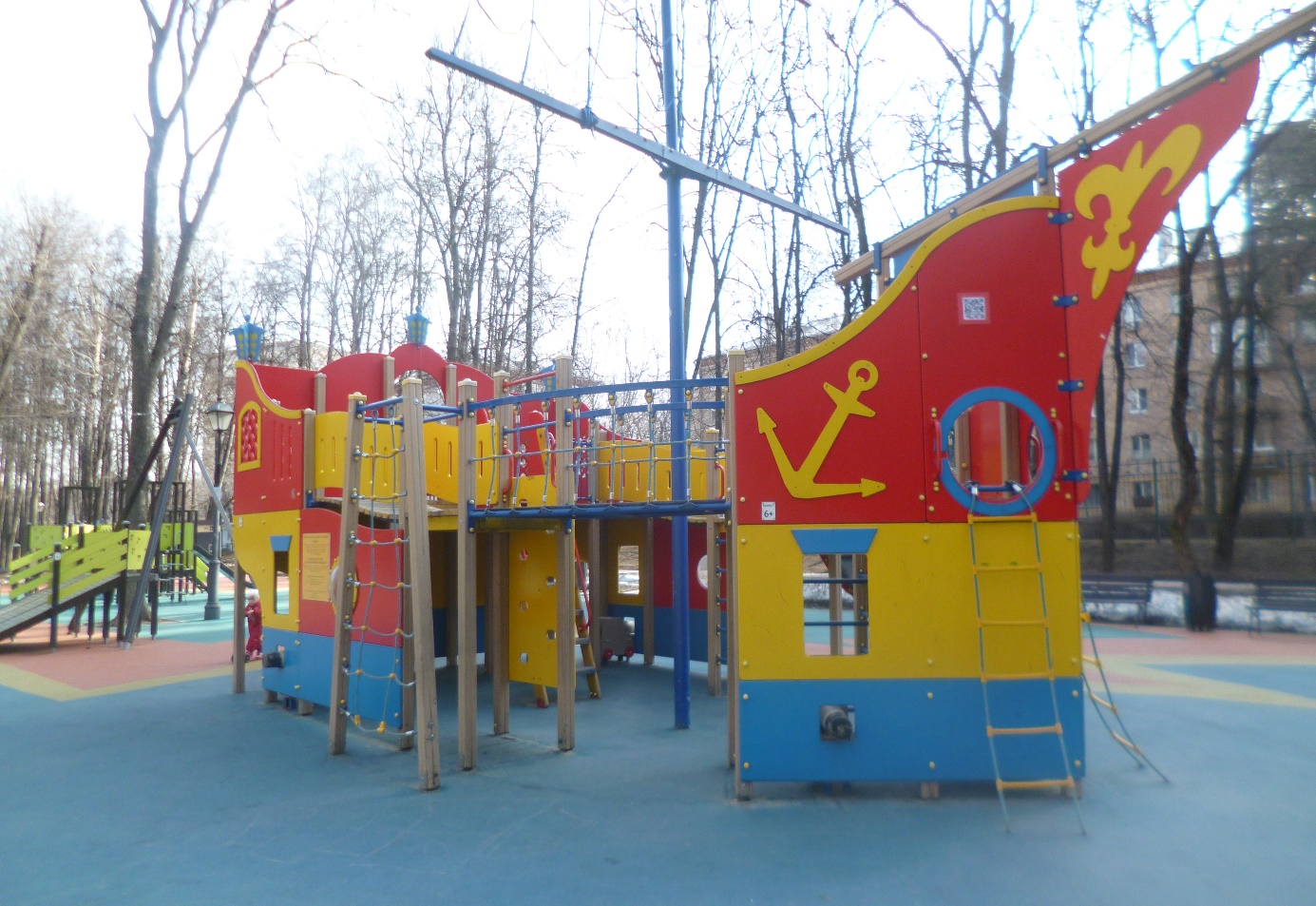

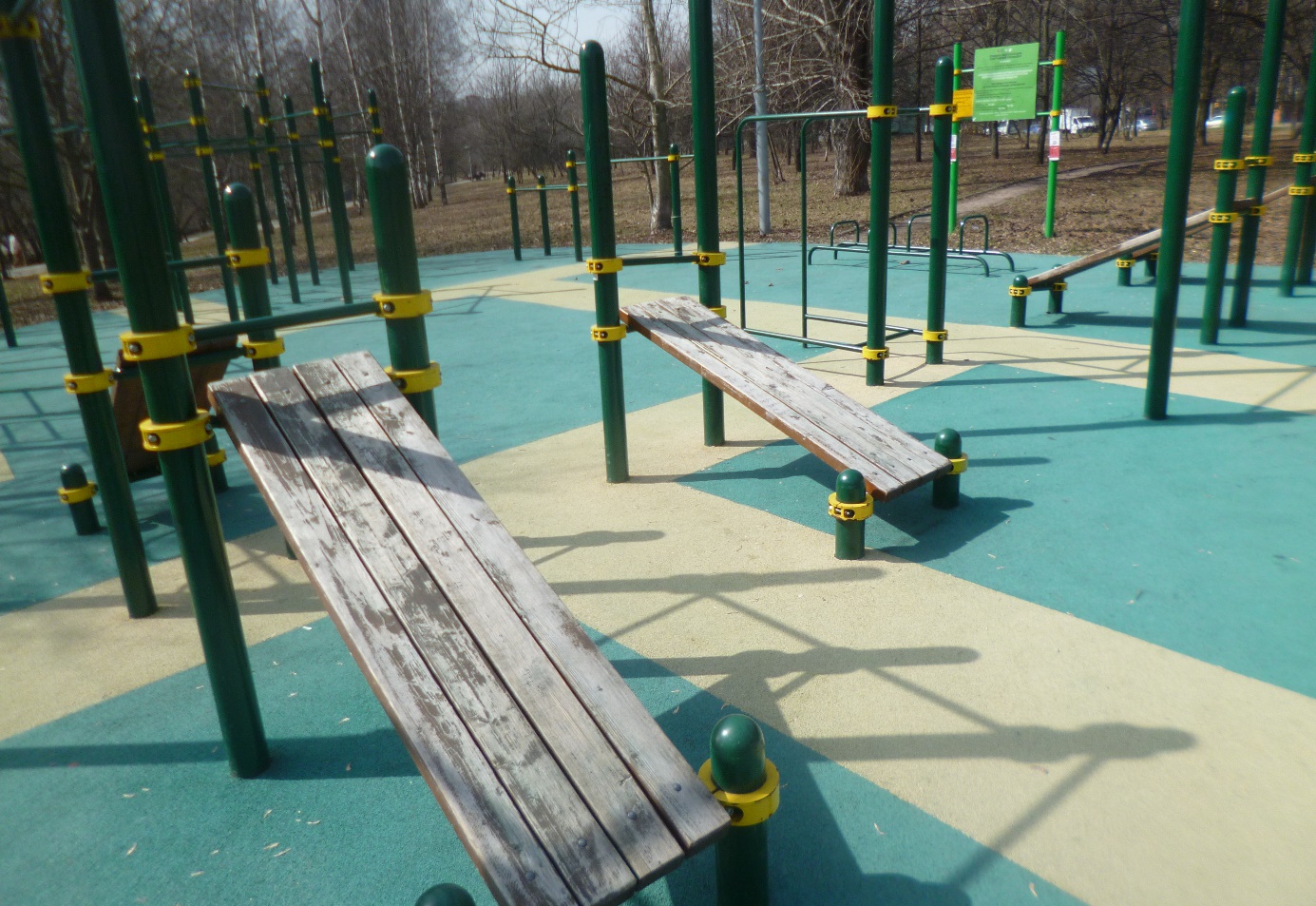

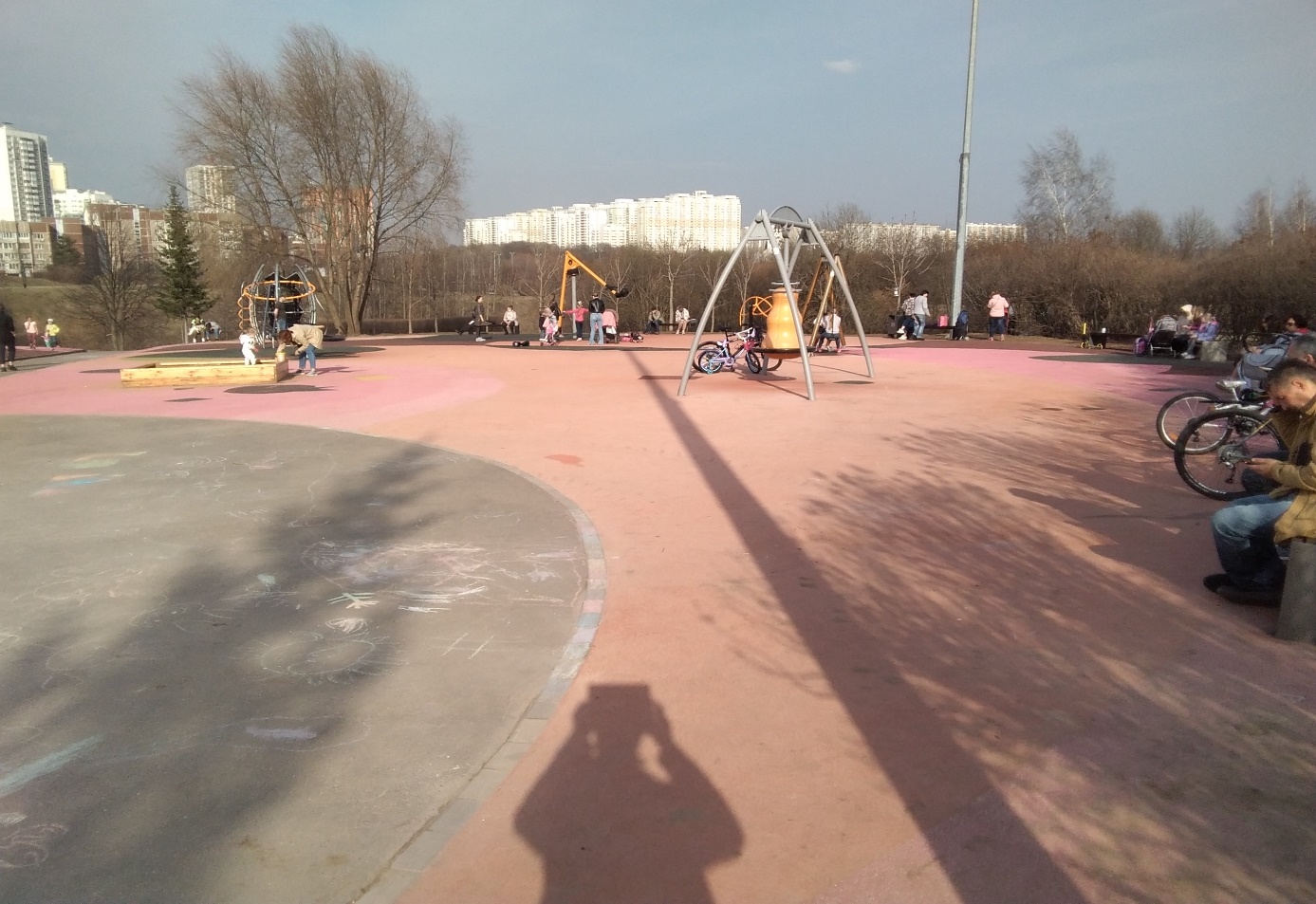

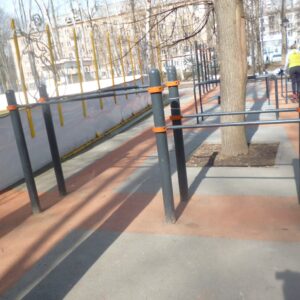

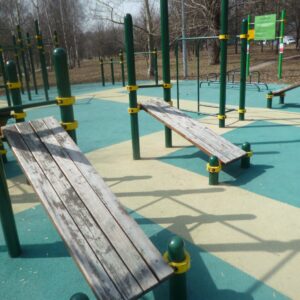

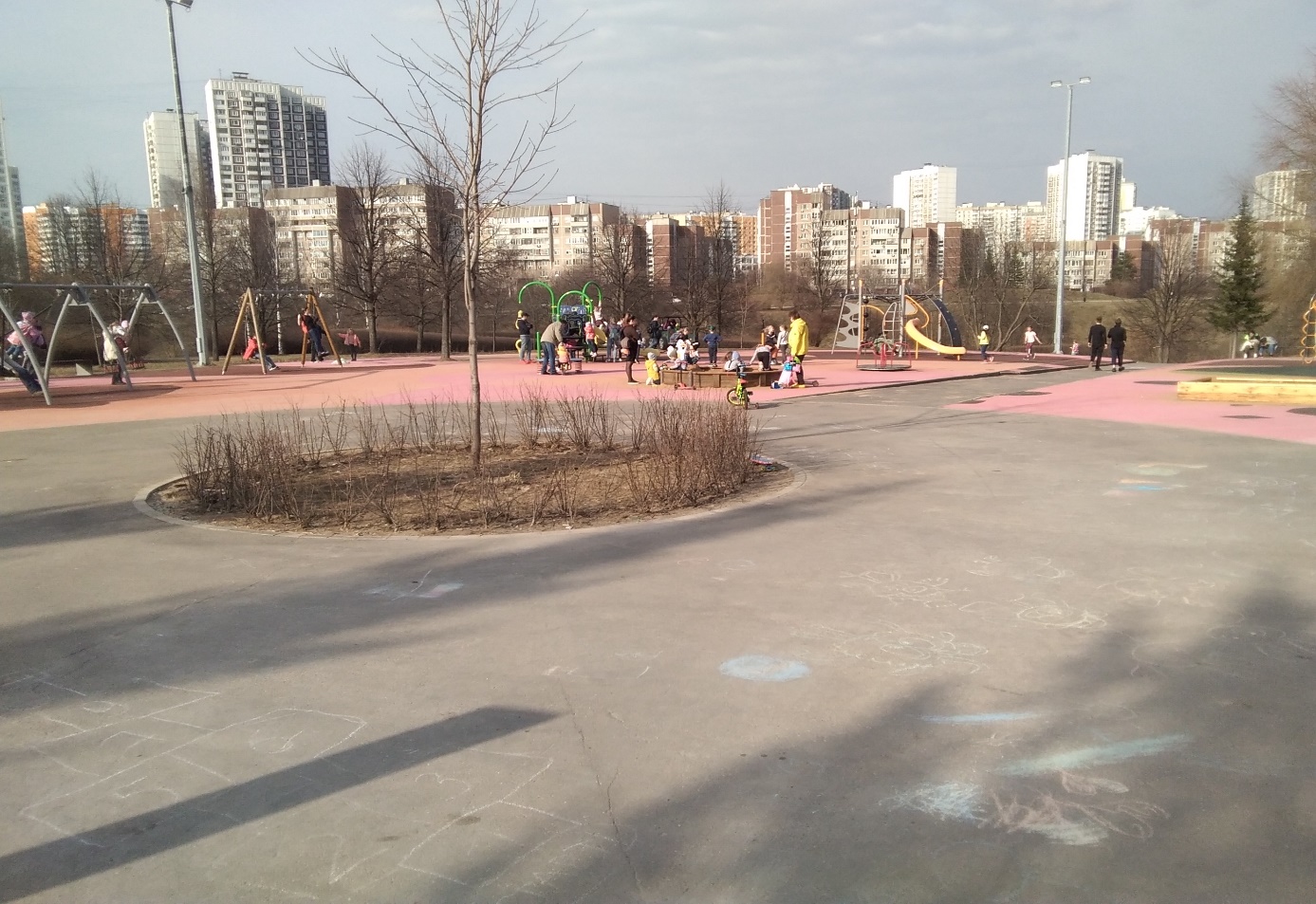

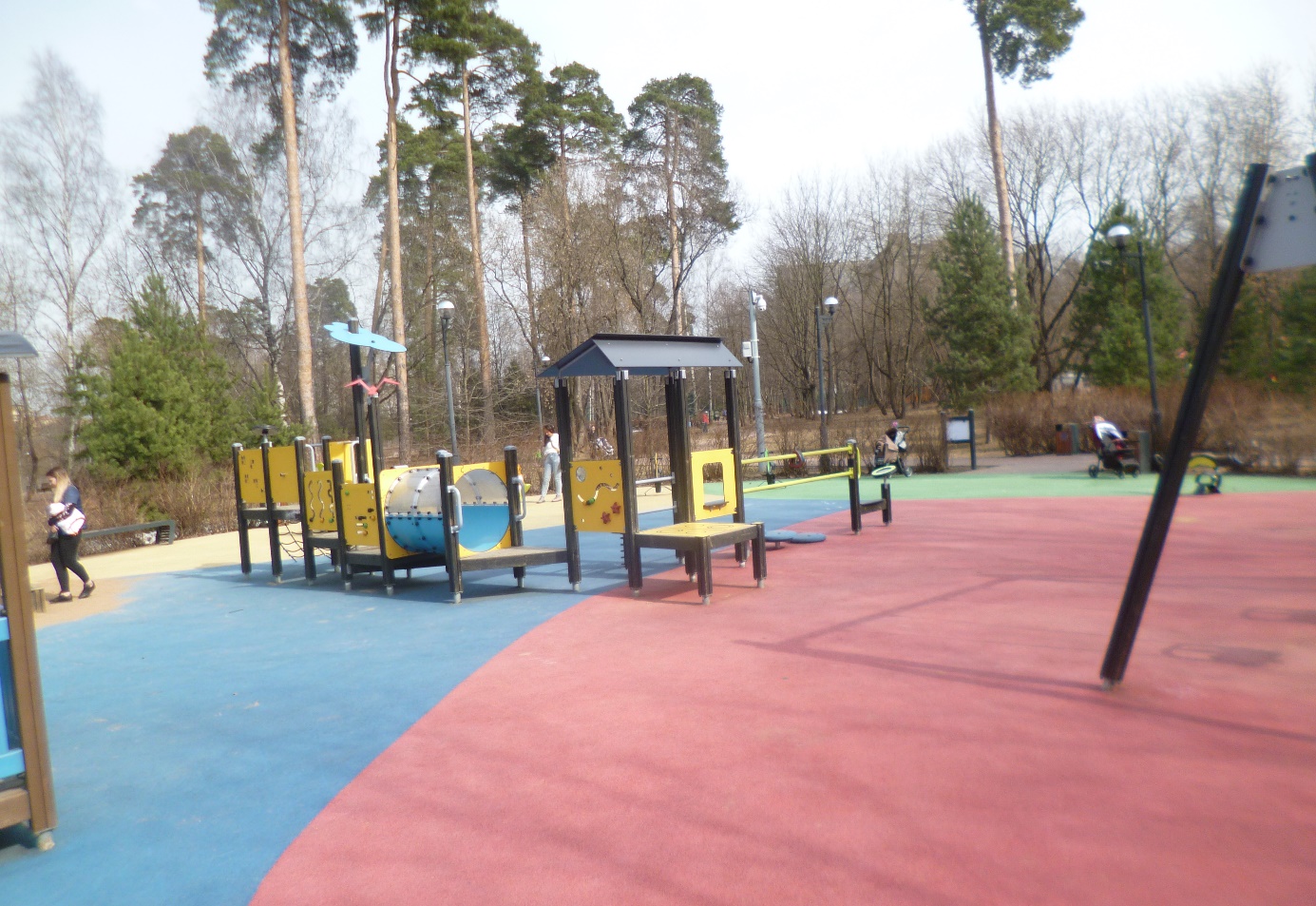

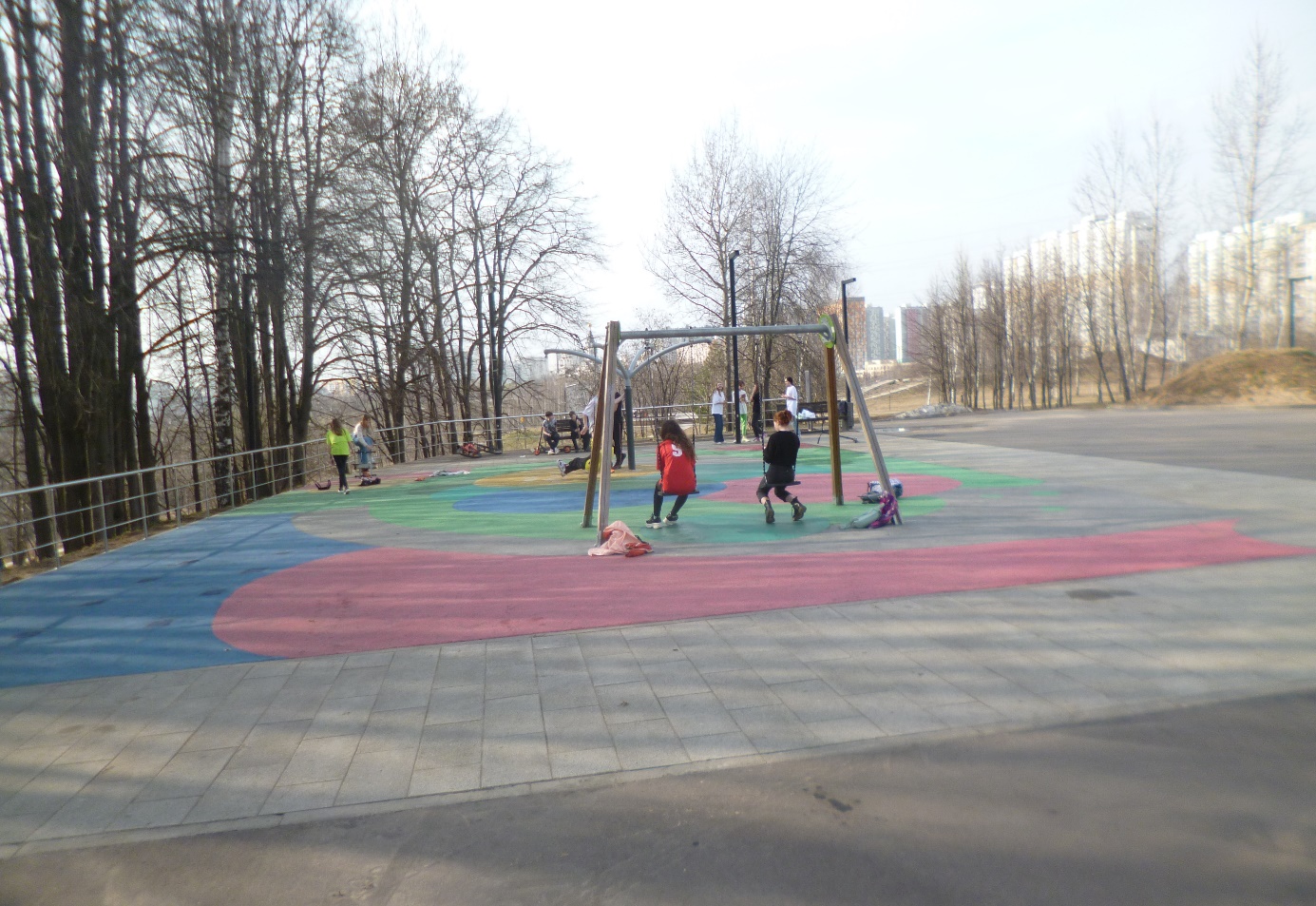

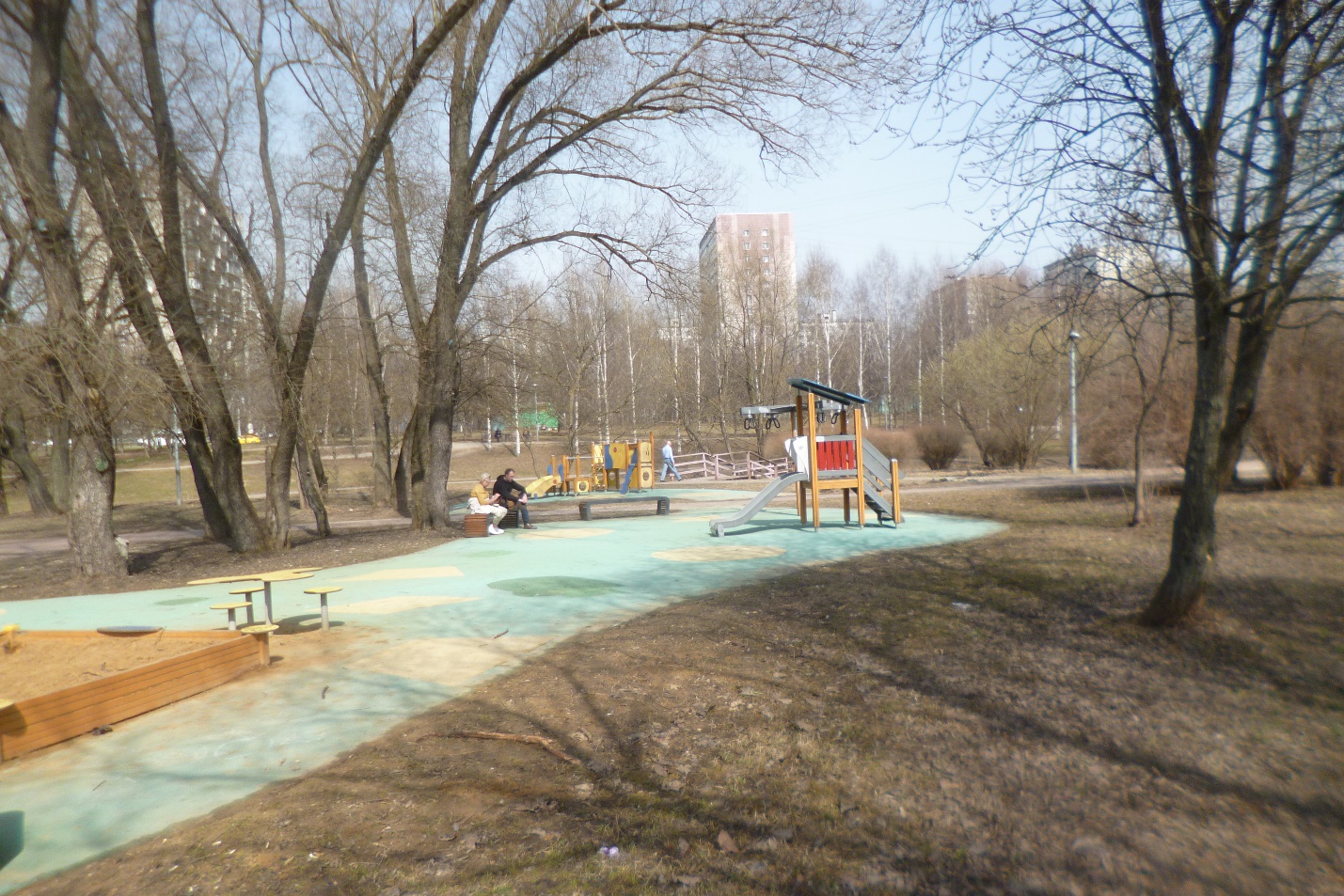

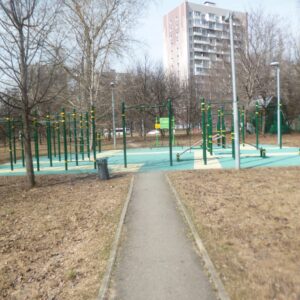

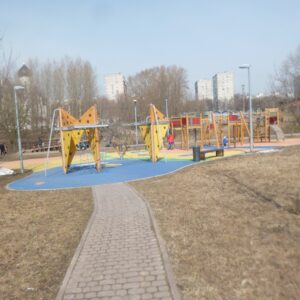

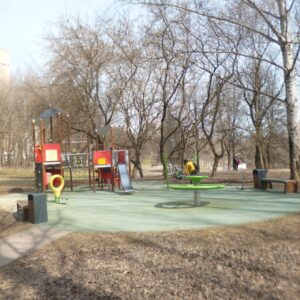

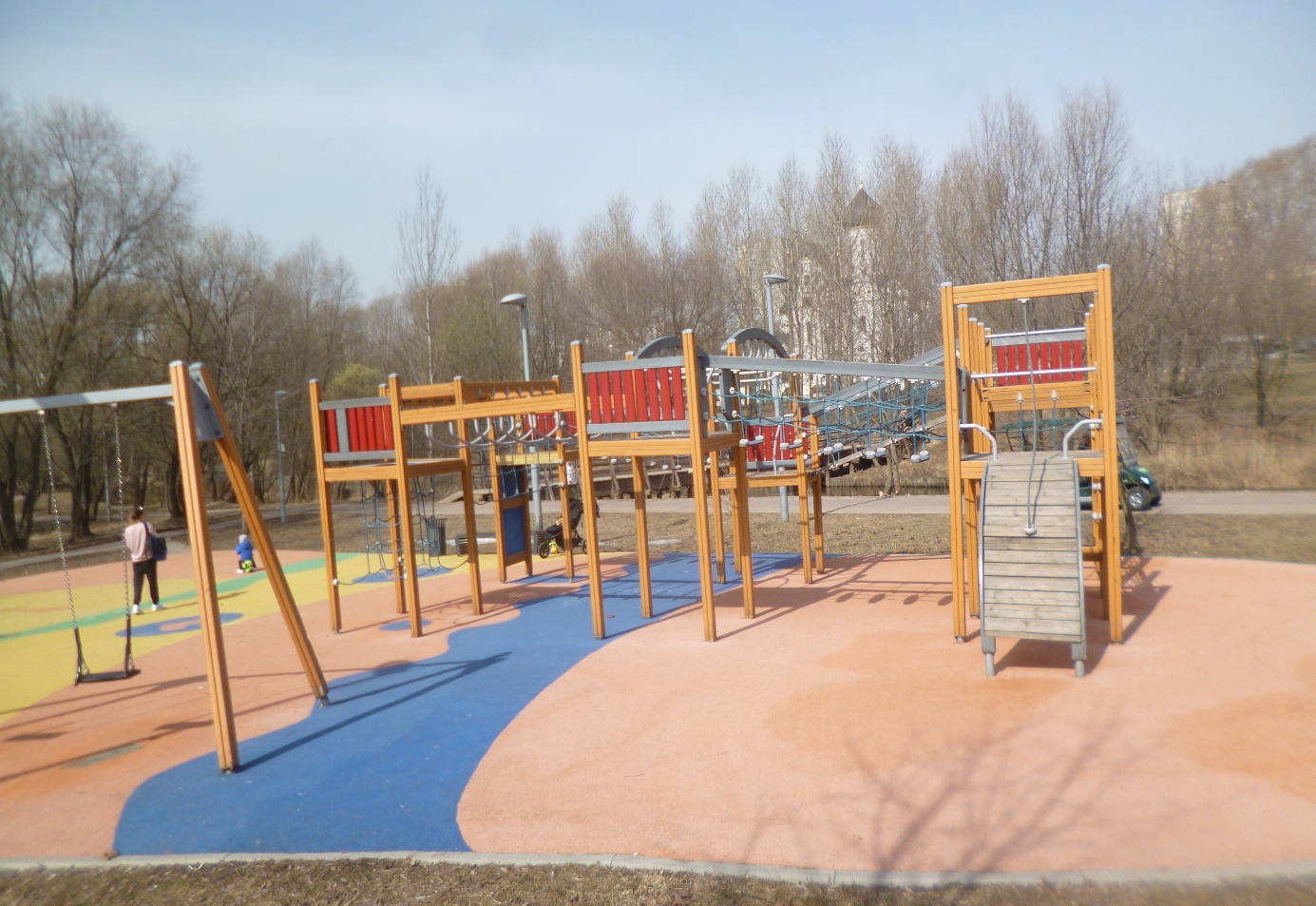

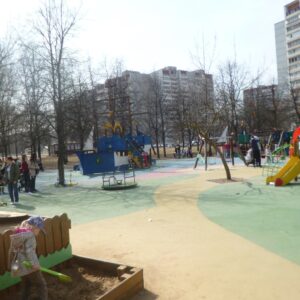

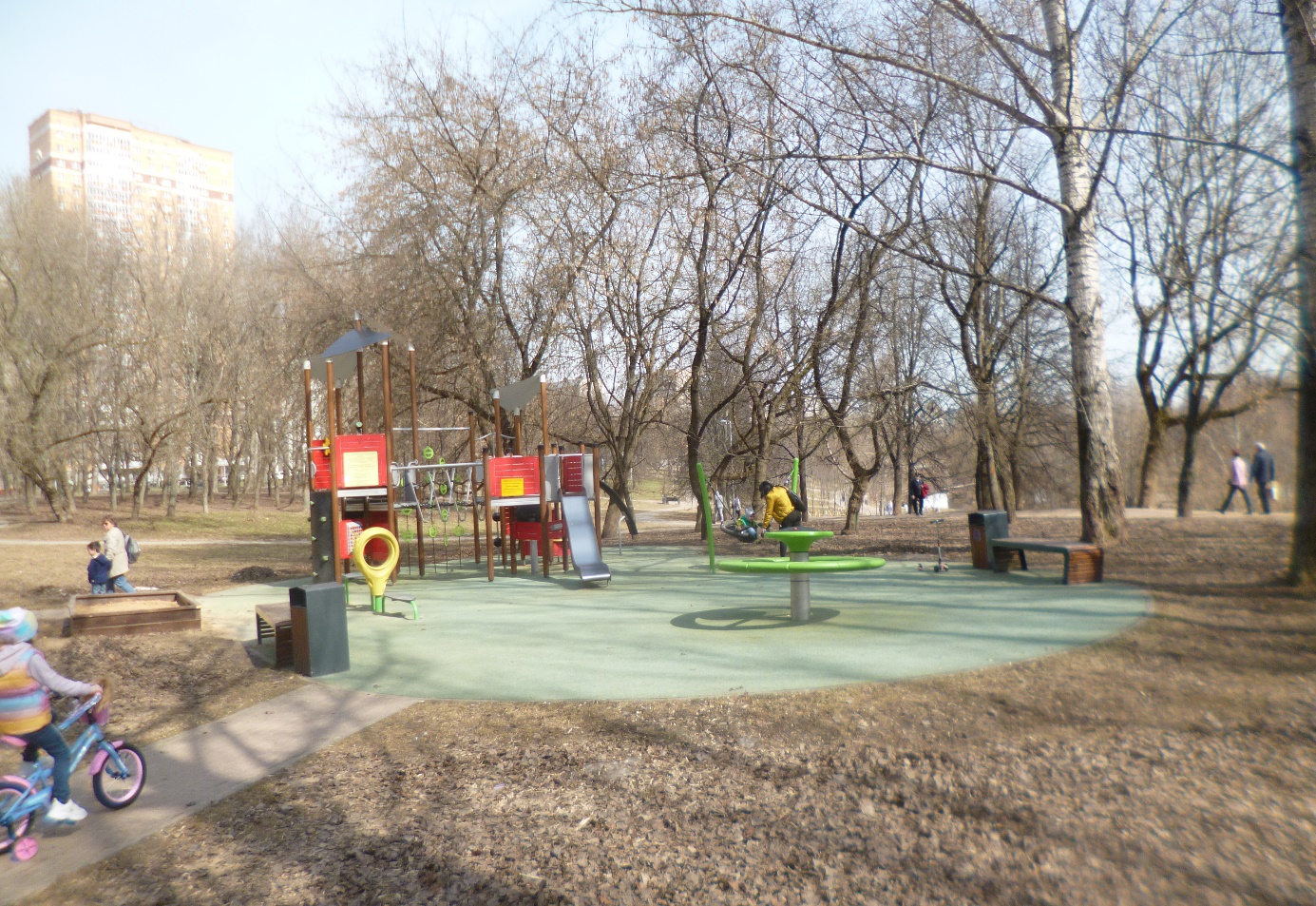

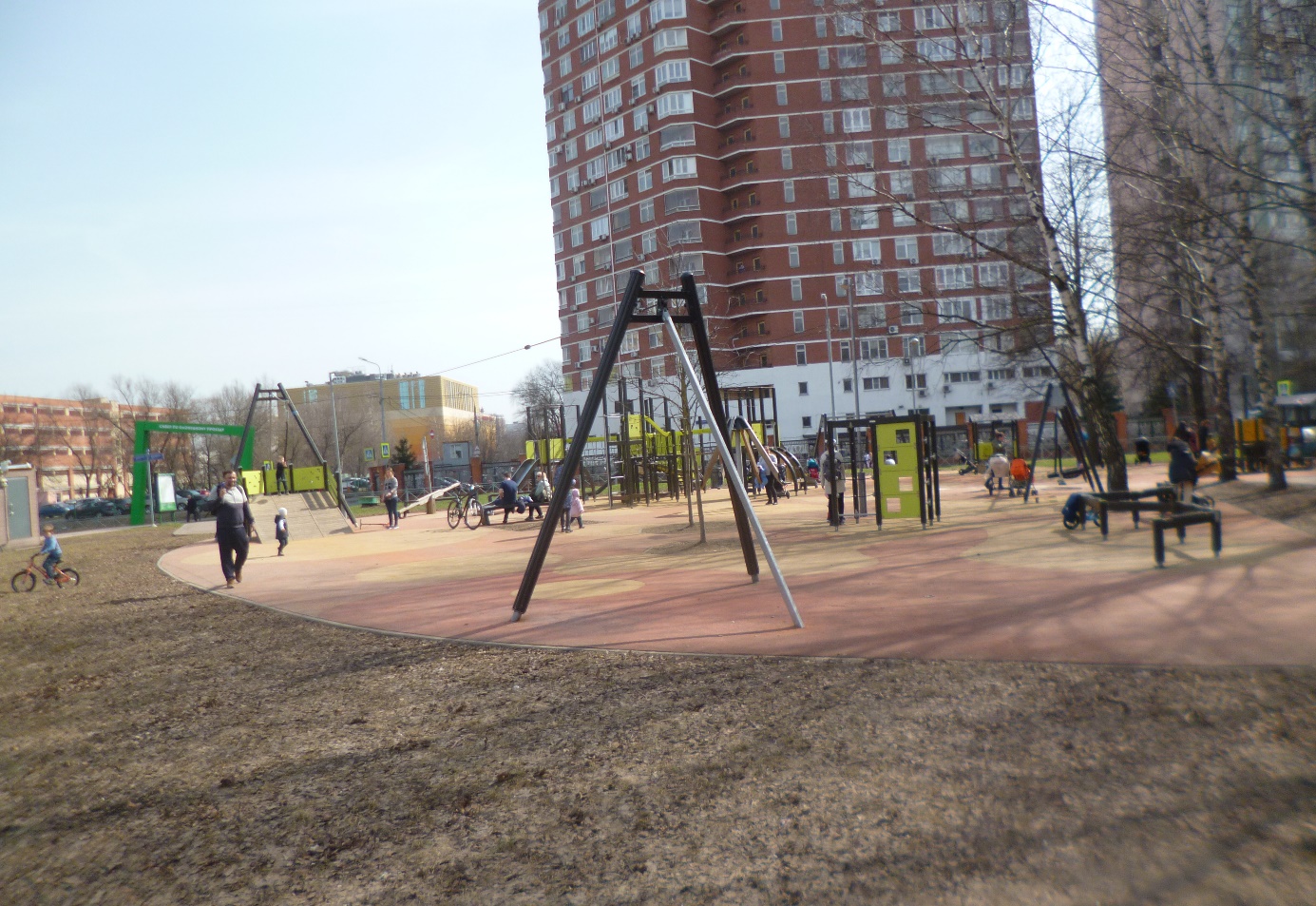

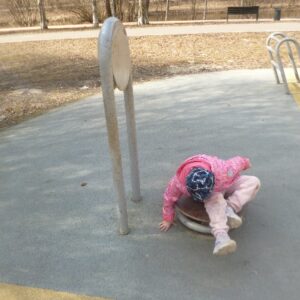

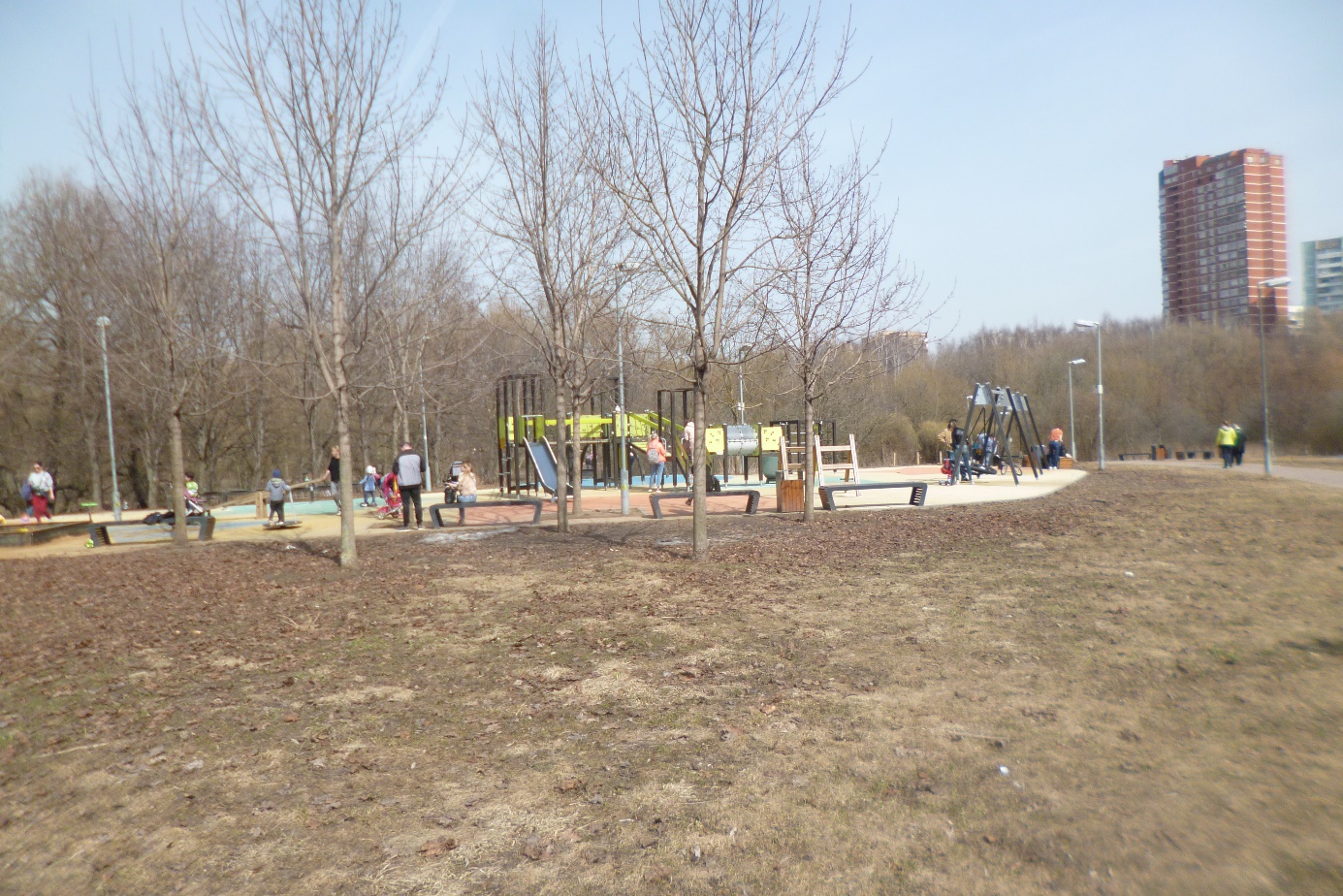

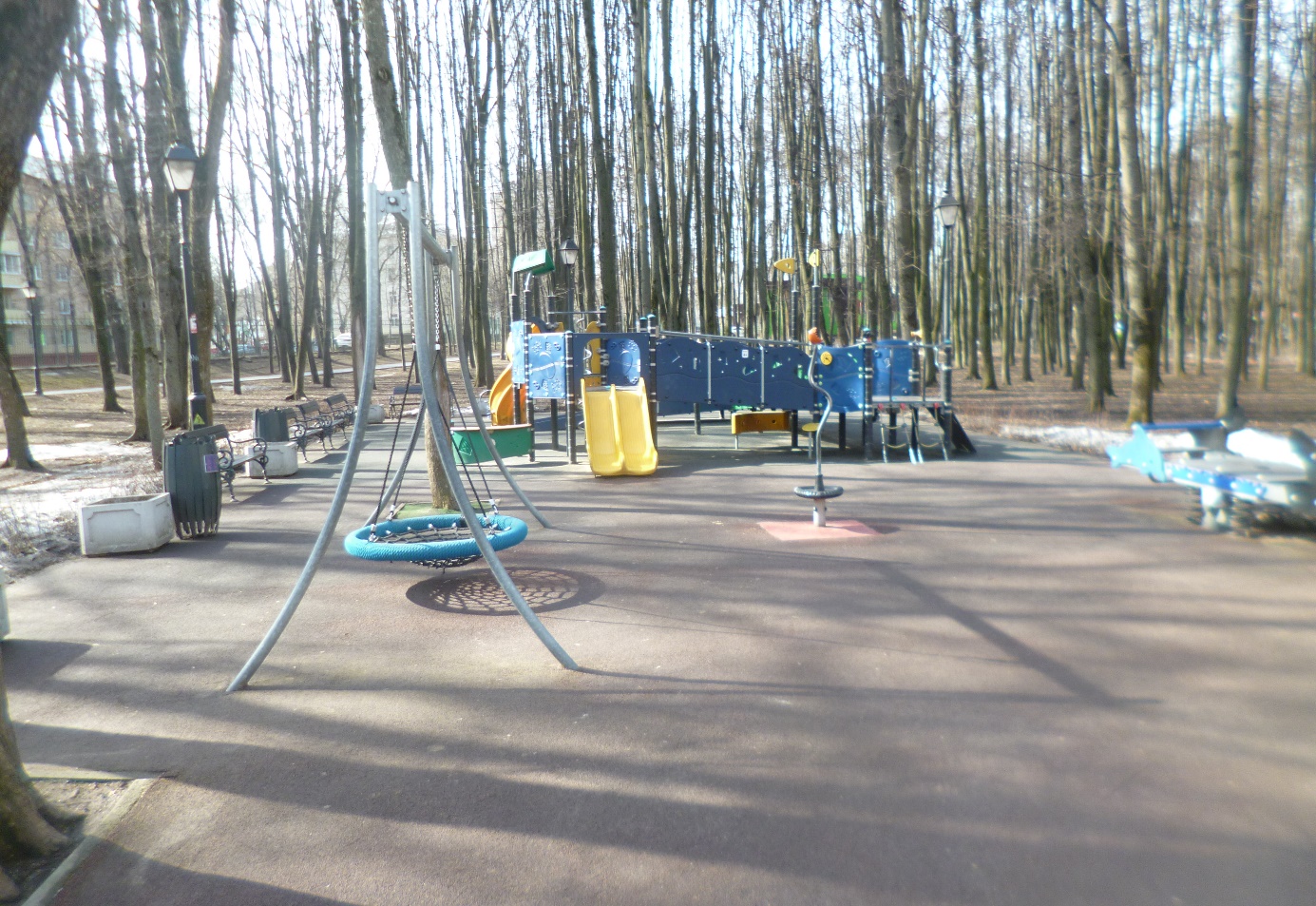

Экспертом в присутствии Заказчика произведено обследование детских игровых площадок, спортивного оборудования и тренажеров с последующей фото-фиксацией.

Детская игровая и спортивная площадка – это место, где дети проявляют максимальную активность, свойственную их возрасту. Однако игры с друзьями, катание с горки, качели и другие развлечения могут не только принести удовольствие, но и стать причиной серьезной травмы. Поэтому законодательством разработаны специальные требования к оборудованию детских игровых и спортивных площадок, которые позволяют снизить риски получения повреждений к минимуму. Эти нормы отражены в ряде регламентирующих документов, в частности, ГОСТ Р-52169, ГОСТ Р-52301, ГОСТ Р-55677, ГОСТ Р-57538 Наиболее существенными требованиями, определяющими степень травматичности данного места являются:

Виды оборудования. Требования к детским игровым площадкам подразумевают, что на них устанавливаются конструкции, способствующие физической активности и безопасному отдыху ребенка. К такому оборудованию относятся горки, подвесные мосты, лестницы, качели и т. д. Кроме того, по нормам на детской площадке, расположенной около проезжей части, должны монтироваться ограждения, предотвращающие случайное или намеренное попадание ребенка на дорогу. Также рекомендуется размещать информационные вывески с перечнем правил обращения с оборудованием. Никаких других конструкций, целью которых не является физическое развитие и отдых детей, на площадке быть не должно.

Размеры оборудования. Габариты конструкций, установленных на площадке, должны позволять ребенку без труда воспользоваться их функциями. При этом размеры оборудования обязаны соответствовать росту детей в той возрастной категории, для которой оно разрабатывалось. Диаметр поручней, перил, перекладин, и других элементов для захвата руками необходимо адаптировать к ладони ребенка. Размеры сеток, лестниц, отверстий, ячеек и т. д. должны подбираться так, чтобы исключить застревание тела, конечностей и головы детей.

Качество конструкций. Нормативные требования к детским игровым и спортивным площадкам существенно ограничивают перечень материалов для оборудования. В частности, из него исключаются горючие и токсичные пластики, некоторые породы древесины, необработанный металл и т. д. Основным требованием к качеству изготовления оборудования является отсутствие острых углов, сколов, заусенцев и других дефектов поверхности, а также выступающих болтов, шурупов и прочих крепежей. Сварочные швы должны быть зашлифованы и окрашены. Сами конструкции должны быть надежно закреплены, иметь запас механической прочности и устойчивости к коррозии, исключать возможность самостоятельного демонтажа без применения специального инструмента.

Доступ к конструкциям. Все оборудование, установленное на детской площадке, должно быть полностью доступно не только играющим детям (соответствующей возрастной категории), но и их родителям. В частности, при изготовлении конструкций требования безопасности предписывают учитывать возможность быстрого удаления ребенка взрослым человеком из игровой зоны в экстренных случаях. Все лестницы, трапы и стремянки должны иметь постоянный наклон и обеспечивать беспрепятственный доступ детей к функциям конкретного оборудования.

Покрытие площадок. Опорные поверхности, используемые детьми во время игры, должны быть облицованы противоскользящим и смягчающим удар материалом. При этом требования к покрытию детских игровых площадок исключают использование отделки с высоким абразивным действием, сыпучих грунтов (песка, мелкого щебня и т. д.). Подходящими материалами являются утрамбованный грунт, газон, а также современные полимерные покрытия.

В результате осмотра установлено:

ХХХХХХХХХХ парк : ВСЕГО — 32 шт.

Детская площадка — 6 шт.,

В процессе проведения экспертизы объекта установлено следующее:

ГОСТ Р 52167-2012 Оборудование детских игровых площадок. Безопасность конструкции и методы испытания качелей.

Распространяется на качели, устанавливаемые на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний качелей всех типов.

ГОСТ Р 52168-2012 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытания горок»

Распространяется на горки, устанавливаемые на детских игровых площадках. Стандарт устанавливает требования к безопасности конструкции и методам испытаний горок всех типов. Стандарт не распространяется на водные горки, горки для катания на роликовых коньках или горки, на которых используются вспомогательные средства для спуска (маты, сани и т.п.)

ГОСТ Р 52169-2012 Оборудование детских игровых площадок. Безопасность конструкции и методы испытания. Общие требования.

Распространяется на оборудование детских игровых площадок и покрытия детских игровых площадок, предназначенное для индивидуального и коллективного пользования. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний оборудования и покрытий детских игровых площадок.

ГОСТ Р 52299-2013 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытания качалок. Общие требования»

Распространяется на качалки, предназначенные для стационарной установки на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний качалок всех типов. Настоящий стандарт не распространяется на качалки, изготовленные до 1 июля 2005 г. Настоящий стандарт должен применяться совместно с ГОСТ Р 52167 и ГОСТ Р 52169

ГОСТ Р 52300-2013 «Оборудование детских игровых площадок. Безопасность конструкции и методы испытания каруселей. Общие требования».

Распространяется на карусели диаметром более 500 мм, устанавливаемые на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний каруселей всех типов. Настоящий стандарт не распространяется на карусели, изготовленные до 1 июля 2005 г. Настоящий стандарт должен применяться совместно с ГОСТ Р 52167 и ГОСТ Р 52169

ГОСТ Р 52301-2013 «Оборудование детских игровых площадок. Безопасность при эксплуатации. Общие требования».

Распространяется на оборудование детских игровых площадок, предназначенное для индивидуального и коллективного пользования. Стандарт устанавливает общие требования безопасности при монтаже и эксплуатации оборудования всех типов. Настоящий стандарт не распространяется на оборудование, изготовленное до 1 июля 2005 г. Настоящий стандарт должен применяться совместно с ГОСТ Р 52167, ГОСТ Р 52168, ГОСТ Р 52169, ГОСТ Р 52299, ГОСТ Р 52300

ГОСТ Р 55679-2013 Оборудование детских спортивных площадок.

Распространяется на оборудование детских игровых площадок и покрытия детских игровых площадок, предназначенное для индивидуального и коллективного пользования. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний оборудования и покрытий детских игровых площадок.

В соответствии с положениями «СП 31-115-2006 Открытые плоскостные физкультурно-спортивные сооружения» необходимо соблюдать следующие параметры:

Таблица 5.5 — Минимальные расстояния безопасности при

размещении игрового оборудования


Игровое оборудование

Минимальные расстояния

Качели

Не менее 1,5 м в стороны от боковых конструкций и не менее 2 м вперед (назад) от крайних точек качели в состоянии наклона

Качалки

Не менее 1,0 м в стороны от боковых конструкций и не менее 1,5 м вперед от крайних точек качалки в состоянии наклона

Карусели

Не менее 2 м в стороны от боковых конструкций и не менее 3 м вверх от нижней вращающейся поверхности карусели

Горки

Не менее 1 м от боковых сторон и 2 м вперед от нижнего края ската горки

Приложение В (рекомендуемое)

Игровое и спортивное оборудование.

Таблица B.1 — Состав игрового и спортивного оборудования в зависимости от возраста детей.


Возраст

Назначение оборудования

Рекомендуемое игровое и физкультурное оборудование

Дети раннего возраста (1 — 3 года)

Для тихих игр, тренировки усидчивости, терпения, развития фантазии

Песочницы

Для тренировки лазания, ходьбы, перешагивания, подлезания, равновесия

Домики, пирамиды, гимнастические стенки, бумы, бревна, горки, кубы деревянные 20×40×15 см, доски шириной 15, 20, 25 см, длиной 150, 200 и 250 см; доска деревянная — один конец приподнят на высоту 10 — 15 см; горка с поручнями, ступеньками и центральной площадкой, длина 240 см, высота 48 см (в центральной части), ширина ступеньки — 70 см; лестница-стремянка, высота 100 или 150 см, расстояние между перекладинами — 10 и 15 см

Для тренировки вестибулярного аппарата, укрепления мышечной системы (мышц спины, живота и ног), совершенствования чувства равновесия, ритма, ориентировки в пространстве

Качели и качалки

Дети дошкольного возраста (3 — 7 лет)

Для обучения и совершенствования лазания

Пирамиды с вертикальными и горизонтальными перекладинами; лестницы различной конфигурации, со встроенными обручами, полусферы; доска деревянная на высоте 10 — 15 см (устанавливается на специальных подставках)

Для обучения равновесию, перешагиванию, перепрыгиванию, спрыгиванию

Бревно со стесанным верхом, прочно закрепленное, лежащее на земле, длина 2,5 — 3,5 м, ширина 20 — 30 см; бум «крокодил», длина 2,5 м, ширина 20 см, высота 20 см; гимнастическое бревно, длина горизонтальной части 3,5 м, наклонной — 1,2 м, горизонтальной части 30 или 50 см, диаметр бревна — 27 см; гимнастическая скамейка — длина 3 м, ширина 20 см, толщина 3 см, высота 20 см

Для обучения вхождению, лазанию, движению на четвереньках, скатыванию

Горка с поручнями, длина 2 м, высота 60 см; горка с лесенкой и скатом, длина 240 см, высота 80 см, длина лесенки и ската — 90 см, ширина лесенки и ската — 70 см

Для развития силы, гибкости, координации движений

Гимнастическая стенка, высота 3 м, ширина пролетов не менее 1 м, диаметр перекладины — 22 мм, расстояние между перекладинами — 25 см; гимнастические столбики

Для развития глазомера, точности движений, ловкости, для обучения метанию в цель

Стойка с обручами для метания в цель, высота 120 — 130 см, диаметр обруча 40 — 50 см; оборудование для метания в виде «цветка», «петуха», центр мишени расположен на высоте 120 см (младшие дошкольники), 150 — 200 см (старшие дошкольники); кольцебросы — доска с укрепленными колышками высотой 15 — 20 см, кольцебросы могут быть расположены горизонтально и наклонно; мишени на щитах из досок в виде четырех концентрических кругов диаметром 20, 40, 60, 80 см, центр мишени на высоте 110 — 120 см от уровня пола или площадки, круги красят в красный (центр), салатовый, желтый и голубой цвета; баскетбольные щиты крепят на двух деревянных или металлических стойках так, чтобы кольцо находилось на уровне 2 м от пола или поверхности площадки

Дети школьного возраста

Для общего физического развития

Гимнастическая стенка высотой не менее 3 м, количество пролетов 4 — 6; разновысокие перекладины, перекладина-эспандер для выполнения силовых упражнений в висе; «рукоход» различной конфигурации для обучения передвижению разными способами, висам, подтягиванию; спортивно-гимнастические комплексы — 5 — 6 горизонтальных перекладин, укрепленных на разной высоте, к перекладинам могут прикрепляться спортивные снаряды: кольца, трапеции, качели, шесты и др.; сочлененные перекладины разной высоты 1,5 — 2,2 — 3 м, могут располагаться по одной линии или в форме букв «Г», «Т», или змейкой

Дети старшего школьного возраста

Для улучшения мышечной силы, телосложения и общего физического развития

Спортивные комплексы; спортивно-игровые комплексы (микроскалодромы, велодромы и т.п.)

Таблица В.2 — Основные параметры оборудования


Игровое оборудование

Требования

Качели

Высота от уровня земли до сиденья качелей в состоянии покоя должна быть не менее 350 мм и не более 635 мм. Допускается не более двух сидений в одной рамке качелей. В двойных качелях не должны использоваться вместе сиденье для маленьких детей (колыбель) и плоское сиденье для более старших детей

Качалки

Высота от земли до сиденья в состоянии равновесия должна быть 550 — 750 мм. Максимальный наклон сиденья при движении назад и вперед — не более 20°. Конструкция качалки не должна допускать попадания ног сидящего в ней ребенка под опорные части качалки, не должна иметь острых углов, радиус их закругления должен составлять не менее 20 мм

Карусели

Минимальное расстояние от уровня земли до нижней вращающейся конструкции карусели должно быть не менее 60 мм и не более 110 мм. Нижняя поверхность вращающейся платформы должна быть гладкой. Максимальная высота от нижнего уровня карусели до ее верхней точки составляет 1 м

Горки

Доступ к горке осуществляется через лестницу, лазательную секцию или другие приспособления. Высота ската отдельно стоящей горки не должна превышать 2,5 м вне зависимости от вида доступа. Ширина открытой и прямой горки не менее 700 мм и не более 950 мм. Стартовая площадка — не менее 300 мм длиной с уклоном до 5°, но, как правило, ширина площадки должна быть равна горизонтальной проекции участка скольжения. На отдельно стоящей горке высота бокового ограждения на стартовой площадке должна быть не менее 0,75 м. Угол наклона участка скольжения не должен превышать 60° в любой точке. На конечном участке ската средний наклон не должен превышать 10°. Край ската горки должен подгибаться по направлению к земле с радиусом не менее 50 мм и углом загиба не менее 100°. Расстояние от края ската горки до земли должно быть не более 100 мм. Высота ограждающего бортика на конечном участке при длине участка скольжения менее 1,5 м — не более 200 мм, при длине участка скольжения более 1,5 м — не более 350 мм. Горка-тоннель должна иметь минимальную высоту и ширину 750 мм


5.18 Игровое оборудование детских площадок должно быть сертифицировано, соответствовать требованиям санитарно-гигиенических норм, охраны жизни и здоровья ребенка, быть удобным в технической эксплуатации и эстетически привлекательным. Рекомендуется применение модульного оборудования, обеспечивающего вариантность сочетаний элементов.


5.16 Спортивное оборудование площадок, как правило, предназначено для всех возрастных групп населения, размещается на спортивных, физкультурных площадках либо на специально оборудованных пешеходных коммуникациях («тропы здоровья») в составе рекреаций. Спортивное оборудование в виде специальных физкультурных снарядов и тренажеров может быть как заводского изготовления, так и выполненным из бревен и брусьев со специально обработанной поверхностью, исключающей получение травм (отсутствие трещин, сколов и т.п.). При их выборе следует руководствоваться каталогами сертифицированного оборудования.

III. ВЫВОДЫ

Вопрос № 1: Соответствует ли оборудование детских игровых площадок и спортивных площадок, расположенное по адресу: г. Москва, ПКиО «ХХХХХХХХХХ» требованиям действующих нормативно-правовых актов (ГОСТ, СНИП).

Ответ: На основании обследования игрового и спортивного оборудования установлено:

Все детали, узлы и модули игрового и спортивного оборудования выполнены с учетом действующих требований государственных стандартов и строительных норм и правил.

Все детали, узлы и модули игрового и спортивного оборудования обеспечивают максимальную безопасность конструкций и являться травмобезопасными для детей и взрослых.

Конструкции игрового и спортивного оборудования не имеют острых углов, исключают застревание частей тела ребенка, их попадание под элементы оборудования в состоянии движения; поручни оборудования полностью охватываются рукой ребенка; стартовые участки горок оборудованы бортиками высотой не менее 500 мм и защитной перекладиной.

Примечание: Требования к детским сооружениям на площадках должны соответствовать ТР ЕАЭС 042/2017 Технический регламент Евразийского экономического союза «О безопасности оборудования для детских игровых площадок». Нормы этого регламента должны применяться с 2020 года. В соответствии с ТР ЕАЭС 042/2017 паспорт на изделие должен в том числе содержать следующие данные:

  • месяц и год производства оборудования;

  • назначенный срок службы;

  • сведения о ремонте, включая перечень деталей и частей оборудования, которые подвержены большим нагрузкам в процессе эксплуатации оборудования, а также срок и случаи их замены;

В результате обследования установлено оборудование детской площадки находящиеся в сквере по Олонецкому проезду, которое подлежит ремонту, в связи с наличием факторов, влияющих на безопасную эксплуатацию (Приложение 1).
